Veuillez lire cette notice originale avant la première utilisation de votre appareil et agissez conformément. Conservez la notice originale pour une utilisation ultérieure ou pour le propriétaire suivant.

• Utilisez exclusivement de l'eau potable d'un fournisseur d'eau public afin de garantir la qualité de l'eau distribuée. La qualité doit au moins correspondre à la directive de l’Organisation mondiale de la santé (OMS).

• S’il est nécessaire, pour installer l’appareil, d’intervenir dans le réseau d’eau potable, l’intervention doit être réalisée par du personnel spécialisé formé possédant une homologation conforme aux lois et directives locales en vigueur. Lors de l'installation de l'appareil, il convient de respecter les directives nationales en vigueur concernant les interventions dans le réseau d'eau potable. Ces travaux doivent être demandés par le client, en cas de besoin.

• Pour la protection contre les dégâts des eaux causés par l’éclatement d’un flexible d’eau, nous recommandons le montage d’un dispositif d’arrêt et d’un Aquastop (disponible en option) dans la conduite d’alimentation en eau.

• Les travaux d’entretien à l’intérieur de l’appareil ne peuvent être exécutés que par l’exploitant de l’appareil, qui a lu le présent manuel d’utilisation.

• Les règles localement applicables relatives au marquage du local d’installation doivent être respectées lors de l’utilisation d’une bouteille de CO₂.

• Ne pas nettoyer l’appareil avec un jet d’eau.

• Les surfaces synthétiques ne peuvent pas être nettoyées avec des détergents contenant de l’alcool, agressifs ou abrasifs. Le nettoyant de surface CA 30 R (6.295-686.0) est recommandé.

• Après la première mise en service, un remplacement du filtre et de très longues périodes d'arrêt, une apparence laiteuse de l'eau peut se produire provisoirement lors de la distribution d'eau non refroidie. Ceci doit être imputé à de fines bulles d'air et n'a aucune influence sur la qualité de l'eau.

• L’appareil est conçu pour distribuer de l’eau tempérée et non tempérée en qualité alimentaire, avec et sans ajout de gaz carbonique (CO₂) et en libre service.

• Selon la variante de l'appareil, celui-ci est équipé de différents filtres (filtre Acive-Pure ou filtre Hy-Protect).

• Cet appareil est destiné à un usage à domicile et dans des domaines d'utilisation similaires, par exemple dans les cuisines de personnel de magasins, bureaux et autres zones de travail, dans l'agriculture et par les clients dans des hôtels, motels et autres hébergements, en restauration et services similaires de vente en gros.

• Ne pas installer et utiliser l'appareil dans des cuisines professionnelles.

• L’appareil doit être installé dans un local à l’abri du gel.

• Ne pas utiliser, ni poser l'appareil à l'extérieur.

• Ne pas poser, stocker ou transporter l’appareil couché.

Toute utilisation non conforme est interdite.

L'opérateur est responsable des risques découlant d'une utilisation non conforme.

L'eau coule depuis l'arrivée d'eau puis par les filtres (pour la description des filtres, voir Consommables). Selon la touche actionnée, l'eau s'écoule ensuite via le module réfrigérant, le mélangeur de CO₂ (option) ou continue directement vers la sortie d'eau.

En cas de demande d'eau gazeuse (option), du dioxyde de carbone est mélangé à l'eau en supplément.

Pour garantir une hygiène irréprochable, l'ensemble du système d'eau doit être nettoyé chimiquement à intervalles réguliers.

Lors de l’échange de bouteilles de CO₂, il convient de respecter les consignes de sécurité du fournisseur de gaz ainsi que les dispositions légales éventuelles.

• La bouteille de CO₂ doit être équipée du réducteur de pression agréé par KÄRCHER afin de pouvoir régler la teneur en gaz carbonique de l’eau.

• Le dioxyde de carbone E 290 doit être conforme aux exigences de pureté selon la directive 96/77/CE (qualité des produits alimentaires) et doit être étiqueté conformément à l’article 7 de la directive 89/107/CEE.

• Avant d'utiliser une bouteille de gaz, s’assurer qu’il s’agit du bon type de gaz. Seul l'autocollant de biens dangereux, qui doit être présent sur chaque bouteille de gaz, fournit des informations fiables sur le type de gaz. La couleur de la bouteille de gaz ne donne pas toujours des informations claires sur le type de gaz. Une bouteille de gaz dont le contenu est douteux ou qui est autrement visible (dommages, exposition au feu, traces de traitement mécanique) ne doit pas être utilisée.

• Respecter les réglementations spécifiques au pays.

DANGER

Risque d'étouffement dû à une fuite de dioxyde de carbone

S’assurer que le local de l'installation est correctement ventilé ou installer un système d'avertissement de gaz.Ne pas exposer la bouteille de CO₂ au rayonnement solaire direct.Protéger la bouteille de CO₂ contre tout réchauffement excessif.Apposer une étiquette visible indiquant la présence possible de dioxyde de carbone gazeux.

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

R-290 Contient le gaz à effet de serre R290 - dispositif hermétiquement fermé

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

Lors du déballage de l’appareil, vérifiez que le contenu du carton est complet.

Vérifiez également que les kits de montage fournis sont complets. Si des accessoires manquent ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Les dispositifs d'alimentation suivants sont nécessaires pour le fonctionnement de l'appareil :

• Prise secteur pour le raccordement au réseau électrique.

• Robinet d'eau avec filetage extérieur 3/8" ou 3/4" pour le raccordement à l'alimentation en eau.

1. Installer les kits de montage commandés pour l'appareil sur l’appareil...

   Remarque

   Le montage est décrit pour chaque kit de montage dans des instructions de montage séparées, jointes au kit de montage

Lors de la première installation et en cas de réparation nécessitant le remplacement d’accessoires, s’assurer d’utiliser exclusivement des pièces agréées par KÄRCHER (filtres, câble secteur, kit de raccordement, régulateur de pression de CO2) (en fonction de l’équipement). Ces composants sont contrôlés et certifiés afin de répondre aux normes de qualité élevées de KÄRCHER. Aucun autre composant n’est autorisé à être utilisé.

• Le raccordement électrique et la pression d’arrivée de l’eau doivent correspondre aux valeurs indiquées dans les caractéristiques techniques (voir chapitre « Caractéristiques techniques »).

• En fonction des directives locales, il peut s'avérer nécessaire de monter un clapet anti-retour homologué.

• Sur les appareils avec écoulement du bac d'égouttage dans la conduite d'eaux usées côté bâtiment, un siphon doit être prévu pour lutter contre les nuisances olfactives provenant de la conduite d'eaux usées.

  Le siphon doit être placé plus bas que le bac d'égouttage.

  Seul un flexible d'évacuation des eaux usées avec une pente continue peut assurer le fonctionnement fiable de l'écoulement du bac d'égouttage.

• Placer l’appareil sur une surface plane.

• La fiche secteur et la prise doivent toujours être librement accessibles.

• L’interrupteur principal, le fusible et le raccord d'alimentation en eau (sur la face arrière de l'appareil) doivent être librement accessibles. La distance minimale avec le mur est de 100 mm.

• Pour réduire la consommation de courant, l'alimentation électrique peut être interrompue pendant les pauses d'utilisation (par exemple à l'aide d'une minuterie).

• Ne pas utiliser de flexibles usagés.

Utilisation de l'appareil avec un pied :

• Pour garantir une grande stabilité de l'appareil, conformément aux directives de la norme relative aux appareils, un appareil avec pied doit être fixé au sol ou au mur (kit de montage Fixation au sol WPD).

• Il est également possible d'utiliser le kit de montage Poids supplémentaire pied WPD pour abaisser le centre de gravité de l'appareil en conséquence.

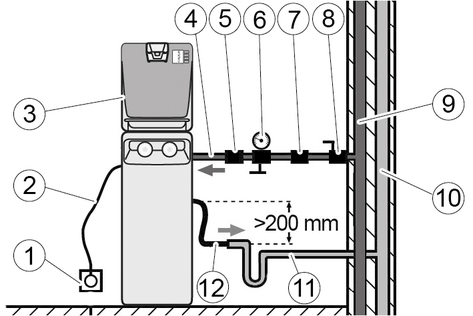

Schéma de raccordement :

---

1. Prise (protégée par un disjoncteur à courant de défaut de 30 mA)
2. Câble secteur
3. Fontaine WPD
4. Flexible d’arrivée d’eau (kit de raccordement)
5. Clapet anti-retour externe (en option)
6. Réducteur de pression avec manomètre (nécessaire uniquement en cas de pression d’arrivée d’eau supérieure à 6 bar (0,6 MPa))
7. Aquastop (en option)
8. Robinet d’eau de l'installation du bâtiment
9. Conduite d'eau potable de l'installation du bâtiment, filetage extérieur 3/8" ou 3/4"
10. Conduite d’eaux usées
11. Siphon de l'installation du bâtiment
12. Écoulement du bac d’égouttage

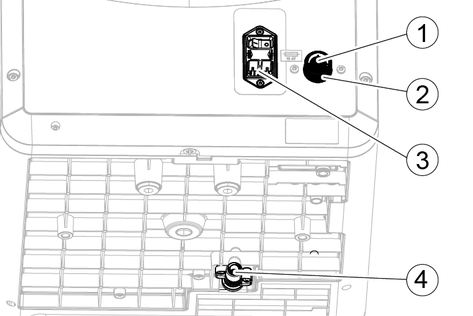

Raccordements :

---

1. Tamis d'entrée
2. Raccord d'alimentation en eau (filet de raccord 3/4")
3. Branchement au secteur
4. Écoulement du bac d'égouttage (en option)

1. Installer le kit de montage Appareil de table conformément aux instructions de montage jointes.

   Remarque

   Si le bac d'égouttage doit être équipé d'un écoulement, monter le kit de montage de l'écoulement du bac d'égouttage et exécuter les étapes de montage suivantes :

2. Poser un flexible entre l'écoulement du bac d'égouttage et le siphon.

3. Si l'évacuation des eaux usées n'est pas possible, utiliser le kit de montage du bidon WPD.

1. Utiliser le kit de montage du pied et éventuellement également le kit de montage du distributeur de gobelets et le kit de montage du refroidisseur supplémentaire. Installer les kits de montage conformément aux instructions de montage jointes.

   Remarque

   Si le bac d'égouttage doit être équipé d'un écoulement, monter le kit de montage de l'écoulement du bac d'égouttage et exécuter les étapes de montage suivantes :

2. Installer un coude au niveau de l'écoulement du bac d'égouttage.

3. Poser un flexible, par le pied, entre le coude et le siphon.

4. Si l'évacuation des eaux usées n'est pas possible, utiliser le kit de montage du bidon WPD.

1. Raccorder le flexible d'arrivée d'eau sur la face arrière de l'appareil.

2. Raccorder le flexible d’arrivée d’eau au robinet d’eau de l’installation du bâtiment (intercaler au besoin des composants supplémentaires).

3. Raccorder le câble secteur au branchement au secteur situé sur la face arrière de l'appareil.

4. Raccorder le flexible de raccordement CO₂ (option) au raccord de CO₂.

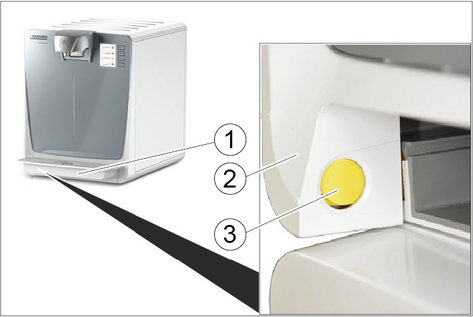

1. Retirer le bac d'égouttage.

   ---



   1. Bac d'égouttage
   2. Porte de l’appareil
   3. Touche de déverrouillage

2. Appuyer sur la touche de déverrouillage et ouvrir la porte de l'appareil.

1. Retirer le bac d'égouttage.

2. Ouvrir la porte de l'appareil.

3. AVERTISSEMENT

   Risque pour la santé

   Les germes introduits dans l'appareil peuvent contaminer l'eau.

   Veillez particulièrement à l’hygiène et à la propreté lors du remplacement des cartouches filtrantes.Ne touchez pas les raccordements et les fixations des filtres.Portez des gants stériles à usage unique lors du remplacement du filtre.N'inversez pas les filtres, respectez les marquages de couleur.

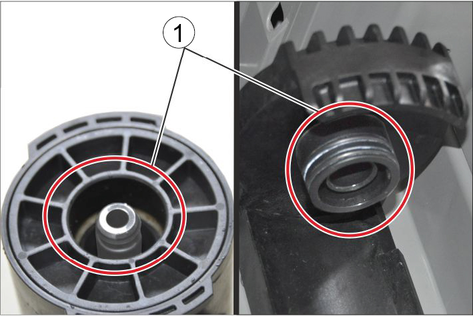

   Ne pas toucher les zones marquées.

   ---



   1. Zones à ne pas toucher.

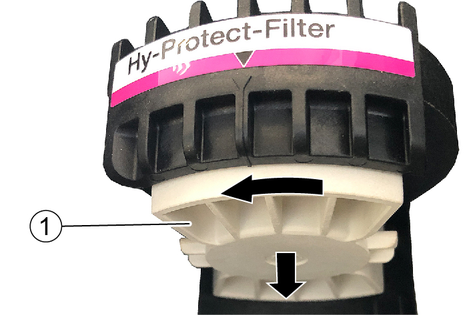

4. Tourner le capuchon de fermeture vers la gauche et le retirer par le bas.

   ---



   1. Capuchon de fermeture

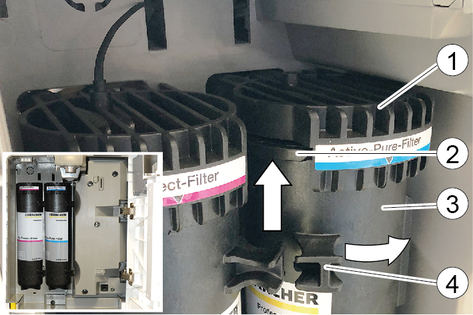

5. Tourner le filtre de sorte que la poignée se trouve sur le côté gauche et l'insérer par le bas dans la fixation correspondante.

   ---



   1. Fixation
   2. Patte
   3. Filtre
   4. Poignée

6. Tourner le filtre vers la droite jusqu’en butée.

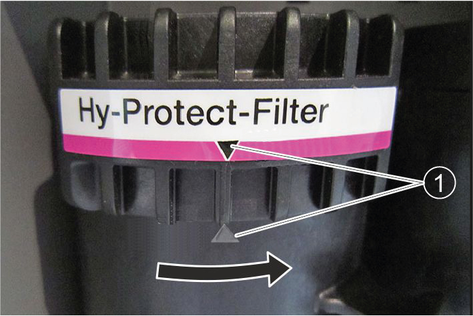

7. Vérifier la position de montage : Le repère sur l'étiquette de la fixation et celui sur le filtre doivent être orientés l’un par rapport à l’autre.

   ---



   1. Repère

8. Fermer la porte de l'appareil.

9. Insérer le bac d'égouttage.

Voir le chapitre « Raccordement d'une nouvelle bouteille de CO₂ ».

1. Brancher la fiche secteur dans la prise de courant.

2. Mettre l'interrupteur principal sur la position « I ».

3. Ouverture de l’arrivée d’eau

   Remarque

   Dans la minute qui suit la mise en marche, le mélangeur CO₂ se remplit d'abord automatiquement d'eau.

4. Rincer le filtre

   1. Actionner la touche pour l'eau non refroidie (durée de rinçage 10 minutes / env. 20 litres).

   2. Actionner la touche pour l'eau refroidie (durée de rinçage 4 minutes / env. 8 litres).

   3. Pour les appareils avec fonction CO₂, actionner la touche pour l'eau gazeuse (durée de rinçage 4 minutes / env. 8 litres).

      Remarque

      La durée maximale de distribution de chaque fonction est limitée dans le temps. Il faut donc appuyer plusieurs fois sur le bouton pour respecter la durée de rinçage requise.

Après le rinçage, l'appareil est opérationnel.

Il est ensuite recommandé de procéder à un nettoyage chimique (voir « Entretien et maintenance »).

Les étapes suivantes doivent être exécutées lors du raccordement d’une nouvelle bouteille de CO₂ ou du démontage d’une bouteille de CO₂ vide.

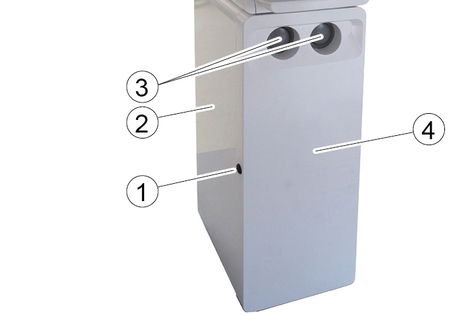

La porte du pied est verrouillable.

1. Déverrouiller la serrure de porte.

   ---



   1. Serrure de porte
   2. Pied
   3. Distributeur de gobelets (kit de modification)
   4. Porte du pied

2. Ouvrir la porte du pied.

Si le bouton d'eau gazeuse est inactif et que la LED d'eau gazeuse clignote, soit aucune bouteille de CO₂ n'est connectée, soit la bouteille de CO₂ est vide et doit être remplacée.

1. Ouvrir la porte du pied.

2. Fermer la bouteille de gaz au niveau du robinet principal.

3. Tourner le régulateur de pression sur « 0 ».

   ---

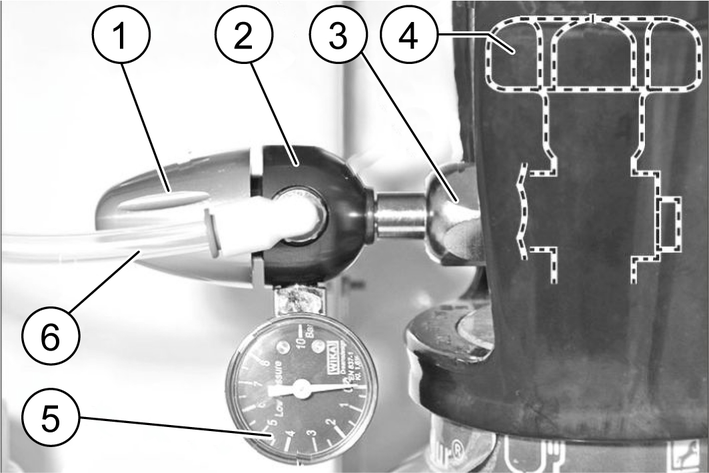

   1. Régulateur rotatif
   2. Réducteur de pression
   3. Ecrou-raccord
   4. Robinet principal
   5. Manomètre de pression de régulation
   6. Flexible de CO₂

   Remarque

   Si le réducteur de pression est débranché de la bouteille de CO₂, bien qu’il y ait encore une pression suffisante, le joint torique entre la bouteille et le réducteur de pression est déformé et doit être remplacé.

4. Dévisser le réducteur de pression de la bouteille de gaz vide.

5. Visser le capuchon de protection sur la bouteille de gaz vide.

6. Desserrer le tendeur pour sécuriser la bouteille de gaz vide.

7. Retirer la bouteille de gaz vide.

1. Mettre en place la nouvelle bouteille de gaz dans le pied.

2. Sécuriser la bouteille de gaz avec le tendeur.

3. Dévisser le capuchon de protection de la nouvelle bouteille de gaz.

4. Ouvrir brièvement le robinet principal de la bouteille de gaz afin que le CO₂ liquide éventuellement présent puisse s’échapper.

   ---



   1. Régulateur rotatif
   2. Réducteur de pression
   3. Ecrou-raccord
   4. Robinet principal
   5. Manomètre de pression de régulation
   6. Flexible de CO₂

5. Visser le réducteur de pression sur la nouvelle bouteille de gaz.

   Remarque : Veiller au montage correct de la bague d'étanchéité.

6. Ouvrir lentement le robinet principal.

7. Régler 3 bar au niveau du réducteur de pression au moyen du régulateur rotatif.

8. Fermer le robinet principal.

9. Relever la valeur affichée sur le manomètre de pression de régulation.

10. La valeur affichée doit rester constante pendant au moins 5 minutes. En cas de chute de pression apparente :

    1. Vérifier que le joint torique situé entre la bouteille de gaz et le réducteur de pression est présent et non endommagé.

    2. Remplacer le joint torique s’il est défectueux.

    3. Vérifier la bonne fixation du réducteur de pression.

    4. Serrer fermement l'écrou-raccord.

    5. Vérifier que le coupleur rapide situé au niveau du flexible de CO₂ et du réducteur de pression ne présente pas de dommages visibles. En cas de doute, appelez le service après-vente.

    6. Si la chute de pression ne peut pas être réglée par les mesures indiquées, cela signifie que le réducteur de pression est défectueux et qu'il doit être remplacé.

11. Ouvrir le robinet principal.

12. Régler la pression de service sur le réducteur de pression avec le régulateur rotatif.

    1. Régler d'abord le régulateur de pression à environ 3 bar (statique).

    2. Placer un récipient sous la distribution d’eau.

    3. Donner 1 litre d'eau gazeuse pour que le mélangeur de CO₂ se remplisse à nouveau

    4. Observer si la pression reste à 3...3,5 bar lors de la distribution.

13. Régler à nouveau la pression si nécessaire.

14. Si le jet d'eau ne contient pas assez de gaz carbonique ou s'il commence à gicler prématurément, vérifier le réglage du régulateur de compensation (voir Réglage du régulateur de compensation).

15. Fermer la porte du pied.

Le régulateur de compensation sert à régler finement la distribution d'eau gazeuse.

1. Placer un gobelet gradué d'un volume supérieur à 1 litre sous la distribution d'eau.

2. Distribuer 1 litre d'eau gazeuse, en observant le comportement du jet d'eau.

   Remarque

   Si le débit d'eau diminue vers la fin du prélèvement et que le jet d'eau est interrompu par une fuite de gaz, le régulateur de compensation doit être réglé à nouveau.

3. Ouvrir la porte de l'appareil.

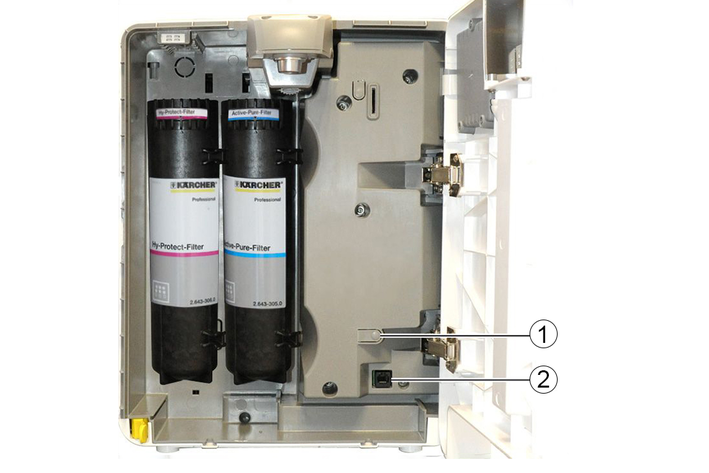

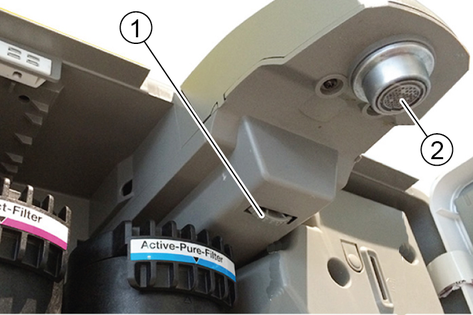

   La molette de réglage du régulateur de compensation se trouve derrière la distribution d'eau.

   ---



   1. Molette de réglage du régulateur de compensation
   2. Distribution d'eau

   Remarque

   Le réglage est très fin. Mettre la molette de réglage en position initiale et la régler ensuite par petits pas.

   • Réglage de base env. 2,5 tours.

   • La plage de réglage complète est de 4 tours.

4. Régler le régulateur de compensation dans le sens des aiguilles d'une montre.

5. Prélever à nouveau 1 litre d'eau gazeuse et observer le jet d'eau.

6. Répéter l'opération jusqu'à ce que le jet d'eau présente un aspect impeccable.

7. Prélever 300 ml d'eau gazeuse.

8. Attendre 10 secondes.

9. Prélever à nouveau 300 ml d'eau gazeuse.

10. Répéter le processus 5 fois.

11. Si la teneur en gaz carbonique reste constante, le régulateur est correctement réglé.

    Remarque

    Si la teneur en gaz carbonique diminue à chaque prélèvement, tourner la molette de réglage dans le sens inverse des aiguilles d'une montre et répéter l'opération jusqu'à ce que le débit soit toujours identique.

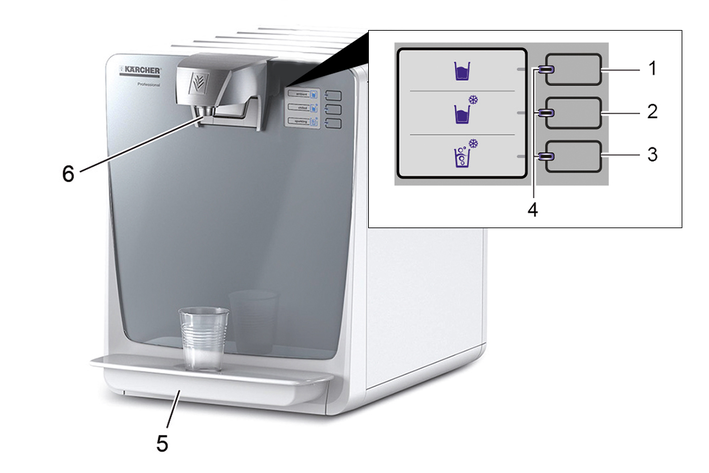

1. Placer un récipient au milieu sur le bac d’égouttage.

2. Appuyer sur la touche du type d’eau souhaité jusqu’à ce que le récipient soit rempli.

Si l’appareil n’est pas utilisé pendant plus de 4 jours :

1. Fermer l'arrivée d'eau.

2. Mettre l'interrupteur principal sur la position « 0 ».

3. Fermer le robinet principal sur la bouteille de gaz CO₂.

1. Ouverture de l’arrivée d’eau

2. Mettre l'appareil sous tension.

En fonction de la durée de l'arrêt, suivre les étapes suivantes :

Après un arrêt de plus de 7 jours :

1. Prélever au moins 1 litre de chaque type d'eau et le jeter.

Après un arrêt de 8 à 28 jours :

1. Prélever au moins 5 litres de chaque type d'eau et le jeter.

2. Un nettoyage chimique exceptionnel est recommandé. (voir chapitre « Entretien et maintenance »)

Après un arrêt de plus de 28 mois :

1. Démonter le filtre et insérer les cartouches de service.

2. Prélever au moins 5 litres de chaque type d'eau et le jeter.

3. Effectuer le nettoyage chimique (voir chapitre « Entretien et maintenance »).

4. Effectuer un remplacement exceptionnel du filtre.

• Ne pas transporter l’appareil couché.

• En cas de transport de l’appareil dans des véhicules, le bloquer contre le glissement et le basculement suivant les normes en vigueur.

L’appareil ne doit pas être transporté couché.

• Sélectionner un emballage approprié pour le transport et le munir à l’extérieur d’un marquage visible pour le transport vertical.

• Si possible, placer une petite palette en bois sous le carton d’expédition.

• Ou apporter l’appareil directement à un centre de service Kärcher.

1. Conserver l'appareil dans un endroit protégé du gel.

2. Démonter les filtres restés dans l'appareil après le stockage et les remplacer par des filtres neufs.

3. Effectuer un nettoyage chimique.

Utilisez uniquement des pièces de rechange d'origine du fabricant comme

• Les pièces de rechange et d'usure

• Les accessoires

• Les fluides de fonctionnement

• Détergent

Avant d'effectuer tout type de travaux sur l'appareil :

1. Mettre l'interrupteur principal sur « 0 ».

2. Débrancher la fiche secteur.

3. Fermer l'arrivée d'eau.

Afin de garantir un fonctionnement fiable de l'appareil, nous vous recommandons de souscrire à un contrat de maintenance. Veuillez-vous adresser au service après-vente KÄRCHER compétent.

1. Nettoyer le bac d'égouttage et la distribution d'eau avec un détergent désinfectant (RM735, voir Consommables).

2. Vérifier que l'écoulement du bac d'égouttage (option) n'est pas bouché.

Ne pas utiliser de détergents contenant de l’alcool, des composants acides ou des produits récurrents pour nettoyer les surfaces synthétiques.

1. Nettoyer l'extérieur de l'appareil avec du détergent désinfectant. Les salissures s'enlèvent très facilement avec une éponge en résine de mélamine (éponge magique, gomme nettoyante).

2. Nettoyer le bac d'égouttage à l'eau chaude ou au lave-vaisselle.

3. Vider le bidon.

4. Vérifier la propreté du bidon, le nettoyer ou le remplacer si nécessaire.

1. Vérifier le tamis d'entrée dans le raccord d'alimentation en eau et le nettoyer (voir « Entretien et maintenance/Nettoyer le tamis d'entrée »). En cas de fort encrassement, nettoyer le tamis d'entrée tous les mois.

1. Effectuer le nettoyage chimique et le documenter (voir « Entretien et maintenance/Nettoyage chimique »).

1. Faire effectuer la révision annuelle du service après-vente.

2. Remplacer le filtre Active-Pure et Hy-Protect.

Plus tôt si la qualité de l'eau d'arrivée est défavorable.

1. Remplacement du réducteur de pression de CO₂

1. Fermer l'arrivée d'eau.

2. Actionner la touche « Eau non refroidie » jusqu’à ce qu’il ne sorte plus d’eau.

3. Retirer le bac d'égouttage et ouvrir la porte de l'appareil.

4. Retirer le filtre à remplacer.

   1. Tourner le filtre vers la gauche jusqu'à ce que la patte soit visible.

   2. Extraire le filtre vers le bas et le retirer.

   Remarque

   Le filtre usagé peut être éliminé comme un déchet ménager, après avoir vidé l'eau résiduelle qu'il contient.

5. Déballer le nouveau filtre.

6. Insérer le nouveau filtre.

   1. Tourner le filtre de sorte que la poignée se trouve sur le côté gauche.

      Placer le filtre dans la fixation par le bas.

   2. Tourner le filtre vers la droite jusqu’en butée.

7. Vérifier la position de montage :

   1. Le marquage sur l'étiquette du filtre et le support du filtre doivent être alignés.

   2. Corriger la position si nécessaire.

   Remarque

   Si les deux filtres doivent être remplacés, monter et démonter l'autre filtre de la même manière.

   Si seul le filtre Active-Pure est remplacé, il doit d'abord être rempli manuellement (au robinet) avant d'être placé dans l'appareil.

   Toujours monter le filtre dans la même position ! Les filtres ne doivent pas être échangés entre eux, sinon le système de filtration ne fonctionne pas. Respecter impérativement les marquages et les inscriptions !

   Le processus de rinçage suivant ne doit alors être effectué qu'une seule fois pour les deux filtres en même temps.

8. Fermer la porte de l'appareil et mettre en place le bac d'égouttage.

9. Brancher la fiche secteur dans la prise de courant.

10. Placer un récipient sous la distribution d’eau.

11. Ouvrir l'arrivée d'eau.

12. Actionner plusieurs fois la touche « Eau non refroidie » jusqu’à atteindre une durée de rinçage de 5 minutes (environ 10 à 15 litres).

    Remarque

    Après 60 secondes de distribution d’eau en continu, l’appareil interrompt automatiquement la distribution.

13. Effectuer le nettoyage chimique.

Un nettoyage chimique doit être effectué après la première mise en service et en principe au moins tous les 6 mois. Il en va de même après un arrêt de plus de 7 jours ou un remplacement de filtre extraordinaire. Une cartouche de service est nécessaire pour le nettoyage chimique.

---

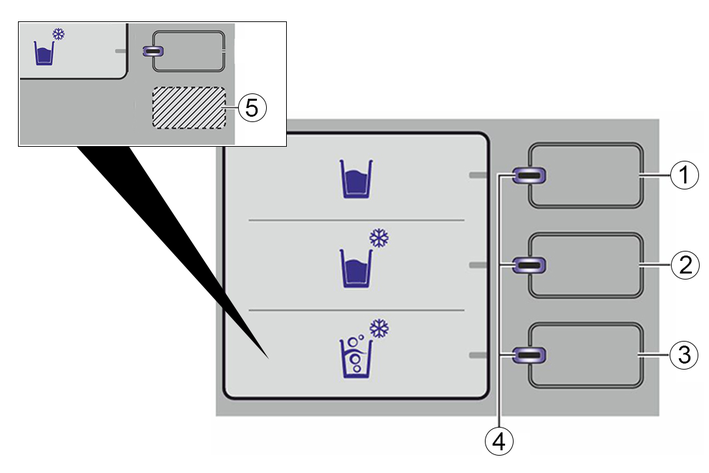

1. Touche pour eau non refroidie
2. Touche pour eau refroidie
3. Touche pour eau gazeuse
4. LED (rouge / bleu)
5. Touche factice

---

1. Cartouche de service

1. Pour les appareils équipés d'un écoulement du bac d'égouttage, vider le bidon.

2. Placer un récipient d'au moins 1 litre sous le distributeur d'eau.

   Démarrer le nettoyage chimique :

3. Appuyer simultanément sur la touche pour l'eau non refroidie et sur la touche pour l'eau gazeuse ou sur la touche factice.

   Remarque

   L'actionnement simultané des touches lance le programme de nettoyage. Pendant le programme de nettoyage, la distribution d'eau potable est bloquée. Le programme de nettoyage, suivi d'un rinçage, dure environ une heure et ne peut pas être interrompu après le démarrage.

4. Lorsqu'un signal sonore retentit, maintenir les touches enfoncées pendant 5 secondes jusqu'à ce qu'un autre signal sonore retentisse.

   Toutes les LED clignotent en bleu.

5. Appuyer sur n’importe quelle touche.

6. La pression dans le système est réduite, le processus dure environ 30 secondes.

   Toutes les LED clignotent en rouge.

7. Retirer le bac d'égouttage et ouvrir la porte de l'appareil.

   Tant que la porte est ouverte et que le bac d'égouttage est retiré, des signaux sonores retentissent.

8. Démonter le filtre Hy-Protect.

9. Mettre le détergent (4 pastilles) dans la cartouche de service et l'insérer dans le porte-filtre.

   Respecter le dosage !

   PRÉCAUTION

   Risque pour la santé en raison d'un nombre élevé de germes

   Si le nettoyage chimique n'est pas effectué avec soin, il y a un risque de contamination du système d'eau par des germes.

   Les étapes suivantes doivent être suivies avec soin, sinon l'efficacité du nettoyage à sec n'est pas garantie.

   Remarque

   En cas d'anomalie pendant le nettoyage à sec (coupure de courant, bidon plein, arrêt de l'appareil), le processus de rinçage est lancé. Celui-ci doit être entièrement effectué avant de pouvoir relancer le nettoyage chimique.

10. Fermer la porte de l'appareil et mettre en place le bac d'égouttage.

    Remarque

    La LED de la touche pour l'eau non refroidie clignote en bleu.

11. Placer le verre gradué sous le distributeur d'eau

12. Appuyer sur le bouton pour l'eau non refroidie et distribuer 500ml d'eau pour remplir la cartouche de service.

13. 5 secondes après avoir relâché la touche, le temps de dissolution des pastilles de nettoyage démarre et toutes les LED clignotent en rouge. Durée environ 2,5 minutes.

14. Dès que la LED de la touche pour l'eau non refroidie clignote en bleu, appuyer sur la touche et distribuer à nouveau 500ml d'eau.

    Les conduites d'eau non refroidie sont rincées avec du détergent.

15. 5 secondes après avoir relâché le bouton, le temps d'action commence. Durée environ 2,5 minutes.

16. Pendant le temps d'action, vider le récipient et le replacer sous le distributeur d'eau.

17. Dès que la LED de la touche pour l'eau refroidie clignote en bleu, appuyer sur la touche et distribuer à nouveau 500ml d'eau.

    Les conduites d'eau refroidie sont rincées avec du détergent.

18. 5 secondes après avoir relâché le bouton, le temps d'action commence. Durée environ 2,5 minutes.

19. Dès que la LED de la touche pour l'eau gazeuse clignote en bleu, appuyer sur la touche et distribuer à nouveau 500ml d'eau.

    Les conduites d'eau gazeuse sont rincées avec du détergent.

20. Pendant le temps d'action suivant de 15 minutes, toutes les LED clignotent en rouge et les touches sont bloquées.

21. Pendant le temps d'action, vider le récipient et le replacer sous le distributeur d'eau.

22. Une fois le temps d'action terminé, toutes les LED s'allument en rouge.

23. Appuyer simultanément sur la touche pour l'eau non refroidie et sur la touche pour l'eau gazeuse ou sur la touche factice.

24. Lorsqu'un signal sonore retentit, maintenir les touches enfoncées pendant 5 secondes jusqu'à ce qu'un autre signal sonore retentisse.

25. La pression dans le système est réduite, le processus dure environ 30 secondes.

26. Retirer le bac d'égouttage et ouvrir la porte de l'appareil.

27. Retirer la cartouche de service et remettre le filtre Hy-Protect en place.

28. Fermer la porte de l'appareil et mettre en place le bac d'égouttage.

29. Placer le récipient sous le distributeur d'eau

30. La touche pour l'eau non refroidie clignote en bleu.

31. Démarrer le processus de rinçage (voir chapitre « Rinçage après nettoyage chimique »).

Remarque

Pour le rinçage, un gobelet de rinçage adapté 6.640-341.0 est nécessaire. Voir le chapitre « Accessoires ».

Remarque

Vous pouvez interrompre brièvement le processus de rinçage à tout moment, p.ex. pour vider le gobelet de rinçage. Pour interrompre, relâchez le bouton correspondant.

Remarque

La durée de lavage nécessaire est atteinte lorsque la distribution d'eau s'arrête automatiquement et que la touche suivante clignote en bleu.

1. Placer le gobelet de rinçage sous la distribution d'eau.

2. Appuyer sur la touche pour l'eau non refroidie jusqu'à ce que la distribution d'eau s'arrête automatiquement.

3. Appuyer sur la touche pour l'eau refroidie jusqu'à ce que la distribution d'eau s'arrête automatiquement.

4. Si disponible, appuyer sur le bouton d'eau gazeuse jusqu'à ce que la distribution d'eau s'arrête automatiquement.

   Remarque

   Une fois le processus de rinçage terminé, toutes les LED s'allument en rouge.

   Pour terminer le nettoyage chimique et revenir au fonctionnement normal, suivre les étapes suivantes :

5. Appuyer simultanément sur la touche pour l'eau non refroidie et sur la touche pour l'eau gazeuse ou sur la touche factice.

6. Lorsque le signal sonore retentit, maintenir les touches enfoncées pendant 5 secondes jusqu'à ce qu'un autre signal sonore retentisse.

Le processus de rinçage est ainsi terminé et l'appareil est réinitialisé.

Toutes les LED s'allument en bleu.

Afin de pouvoir vérifier l’efficacité du nettoyage chimique, des échantillons devraient être prélevés immédiatement après l’achèvement du nettoyage chimique en tenant compte des règles d’analyse microbiologique de l’eau, puis évalués par un laboratoire accrédité.

Dès que le bac d'égouttage a atteint son niveau de remplissage maximal, la LED de la touche d'eau non refroidie commence à clignoter en bleu.

1. Retirer et vider soigneusement le bac d'égouttage plein.

2. Vérifier l’état d’encrassement du bac d’égouttement et le nettoyer éventuellement.

3. Réinsérer le bac d’égouttement.

L'appareil est de nouveau opérationnel.

Dès que le bidon a atteint son niveau maximal, la LED du bouton d'eau refroidie se met à clignoter en bleu.

1. Ouvrir la porte du pied.

2. Retirer le couvercle de fermeture du bidon. Ne pas endommager les conduites et les câbles du capteur de niveau.

3. Retirer le bidon et le vider.

4. Remettre le bidon en place.

5. Remettre le couvercle de fermeture en place et le visser à fond.

6. Fermer la porte du pied.

L'appareil est de nouveau opérationnel.

1. Fermer l'arrivée d'eau de l'appareil.

2. Appuyer brièvement sur la touche « eau non refroidie » pour diminuer la pression de l'eau dans l'appareil.

3. Dévisser le flexible d'arrivée d'eau de l'appareil.

4. À l’aide d’une pince pointue, retirer le tamis d'entrée du raccord d'alimentation en eau côté appareil

5. Nettoyer le tamis d'entrée.

6. Remettre en place le tamis d’entrée dans l’appareil.

7. Raccorder le flexible d'arrivée d'eau au raccord d'alimentation en eau au niveau de la face arrière de l'appareil.

8. Ouvrir l'arrivée d'eau.

Il est possible de remédier soi-même à de nombreuses pannes à l'aide du tableau des pannes.

Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat.

Vous trouverez de plus amples informations sous : www.kaercher.com/dealersearch

Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ».

Toutes les pièces et tous les composants transportant l'eau sont adaptés et homologués selon l'état actuel de la technique pour une mise en œuvre en contact direct avec l'eau potable.

L'appareil a été certifié pour l'aptitude au contact alimentaire par l'institut Fresenius et répond aux exigences de l'ordonnance relative aux eaux minérales et aux eaux de table.
