Перед первым применением устройства ознакомиться с данной оригинальной инструкцией по эксплуатации и прилагаемыми указаниями по технике безопасности. Действовать в соответствии с ними.

Сохранять обе брошюры для дальнейшего пользования или для следующего владельца.

Моющий аппарат высокого давления предназначен только для выполнения следующих работ:

• Очистка струей низкого давления с использованием моющего средства (например, оборудования, транспортных средств, строительных конструкций, инструментов)

• Очистка струей высокого давления без моющего средства (например, фасадов, террас, садовых инструментов)

Для удаления стойких загрязнений рекомендуется использовать роторное сопло из специальных принадлежностей.

Роторное сопло входит в комплект поставки варианта «Plus».

Для водоснабжения применяются следующие предельные значения:

• Значение pH: 6,5-9,5

• Электропроводность: электропроводность чистой воды + 1200 мкСм/см, макс. электропроводность 2000 мкСм/см

• Осаждаемые вещества (объем пробы 1 л, время осаждения 30 минут) < 0,5 мг/л

• Фильтруемые вещества: < 50 мг/л, неабразивные вещества

• Углеводороды: < 20 мг/л

• Хлорид: < 300 мг/л

• Сульфат: < 240 мг/л

• Кальций: < 200 мг/л

• Общая жесткость: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO₃/л)

• Железо: < 0,5 мг/л

• Марганец: < 0,05 мг/л

• Медь: < 2 мг/л

• Активный хлор: < 0,3 мг/л

• Без неприятных запахов

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и окружающей среды. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Для получения актуальной информации о компонентах см. www.kaercher.de/REACH

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства.

Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство.

• Перед первым использованием устройства обязательно ознакомиться с указаниями по технике безопасности 5.951-949.0.

• Соблюдать национальные предписания в отношении жидкостных струйных аппаратов.

• Соблюдать национальные правила техники безопасности. Жидкостные струйные аппараты должны регулярно проверяться. Результат проверки должен быть зафиксирован документально.

• В устройство и принадлежности запрещается вносить изменения.

Устройство запрещается подключать непосредственно к коммунальной хозяйственно-питьевой водопроводной сети.

Не направлять струю воды высокого давления на людей, животных, включенное электрическое оборудование или на само устройство. Оберегать устройство от морозов.

Предохранительные устройства настроены и опломбированы на заводе. Настройки выполняются только сервисной службой.

При отпускании спускового рычага на высоконапорном пистолете манометрический выключатель отключает насос высокого давления, и струя высокого давления останавливается.

При нажатии на спусковой рычаг насос снова включается.

• Элементы управления для процесса очистки имеют желтый цвет.

• Элементы управления для технического и сервисного обслуживания выполнены серым цветом.

• Закрепить колпаки колес.

1. Установить высоконапорное сопло на струйную трубу меткой наверх.

2. Вручную затянуть высоконапорное сопло (Easy!Lock).

3. Соединить струйную трубку с высоконапорным пистолетом и затянуть вручную (EASY!Lock).

   ---



4. Открыть фиксатор дугообразной ручки.

5. Вытянуть дугообразную ручку до конечного положения.

Для устройств без барабана для шланга:

6. Соединить шланг высокого давления с высоконапорным пистолетом и патрубком высокого давления устройства и затянуть вручную (EASY!Lock).

Для устройств с барабаном для шланга:

7. Разложить шланг высокого давления на полу/земле.

8. Вставить и зафиксировать рукоятку в вале барабана для шланга.

9. Вращая рукоятку по часовой стрелке, равномерными слоями намотать шланг высокого давления на барабан.

10. Соединить шланг высокого давления с высоконапорным пистолетом и затянуть вручную (EASY!Lock).

1. Размотать сетевой кабель и положить на пол.

2. Вставить штепсельную вилку в розетку.

1. Проверить давление подачи воды на входе, температуру на входе и количество подаваемой воды (см. главу Технические характеристики).

2. Соединить системный разделитель и патрубок устройства для подвода воды с помощью шланга для подачи воды (требования к шлангу для подачи воды см. в главе Технические характеристики).

3. Открыть линию подачи воды.

1. Привинтить всасывающий шланг с фильтром к патрубку подвода воды (номер для заказа см. в главе Технические характеристики).

2. Удалить воздух из устройства (см. главу Удаление воздуха из устройства).

1. Отвинтить высоконапорное сопло от струйной трубки.

2. Дать устройству поработать, пока вода не начнет течь без пузырьков воздуха.

3. В случае проблем при удалении воздуха запустить устройство на 10 секунд, затем выключить его. Повторить процесс несколько раз.

4. Выключить устройство.

5. Навинтить высоконапорное сопло на струйную трубку.

1. Нажать предохранительный и спусковой рычаги.

   Высоконапорный пистолет открывается.

2. Отпустить предохранительный и спусковой рычаги.

   Высоконапорный пистолет закрывается.

Устройство может работать в вертикальном или горизонтальном положении.

1. Для устройств с барабаном для шланга: Всегда полностью разматывать с барабана шланг высокого давления.

2. Установить выключатель устройства в положение «I/ON».

3. Сдвинуть предохранительный фиксатор высоконапорного пистолета назад.

   Высоконапорный пистолет разблокирован.

4. Открыть высоконапорный пистолет.

1. Закрыть высоконапорный пистолет.

2. Вращать корпус сопла до тех пор, пока нужный символ не совпадет с отметкой.

   	Круглая струя высокого давления (0°) для особо стойких загрязнений
   	Плоская струя низкого давления (CHEM) для работы с моющим средством или мойки под низким давлением
   	Плоская струя под высоким давлением (25°) для удаления загрязнений, занимающих большую площадь

1. Вытянуть всасывающий шланг для моющего средства.

2. Установить объем всасывания раствора моющего средства на фильтре для моющего средства.

3. Всасывающий шланг моющего средства вставить в емкость с моющим средством.

4. Установить сопло в положение «CHEM».

5. Запустить моющий аппарат высокого давления.

1. Моющее средство экономно распылить на сухую поверхность и дать ему подействовать (не высыхать).

2. Смыть загрязнения струей высокого давления.

1. Установить максимальное значение объема всасывания на фильтре для моющего средства.

2. Погрузить фильтр в чистую воду.

3. Запустить устройство и в течение минуты промыть чистой водой.

1. Закрыть высоконапорный пистолет.

   Устройство выключается.

2. Предохранительный фиксатор переместить вперед.

   Высоконапорный пистолет заблокирован.

1. Предохранительный фиксатор переместить назад.

   Высоконапорный пистолет разблокирован.

2. Открыть высоконапорный пистолет.

   Устройство включается.

1. Закрыть линию подачи воды.

2. Открыть высоконапорный пистолет.

3. Установить выключатель устройства в положение «I/ON» и дать устройству поработать в течение 5-10 с.

4. Закрыть высоконапорный пистолет.

5. Установить выключатель в положение «0/OFF».

6. Извлекать штепсельную вилку из розетки только сухими руками.

7. Снять линию подачи воды.

8. Открыть высоконапорный пистолет до тех пор, пока в устройстве не будет сброшено давление.

9. Предохранительный фиксатор переместить вперед.

   Высоконапорный пистолет заблокирован.

• Транспортировка устройства в транспортных средствах: зафиксировать устройство от скольжения и опрокидывания в соответствии с действующими правилами.

• Транспортировка устройства на большие расстояния: тянуть устройство за собой за дугообразную ручку.

• Транспортировка устройства по ступенькам: перемещать со ступеньки на ступеньку. Полозья защищают корпус от повреждений.

• Перенос устройства: переносить устройство за ручки.

1. Соединительный патрубок очистителя поверхностей вставить в транспортировочный держатель на моющем аппарате высокого давления.

2. Завинтить накидную гайку прибл. на 1 оборот.

1. Закрепить подъемное устройство за ручку устройства.

   ---



Хранить устройство только в помещении.

1. Поместить струйную трубку с высоконапорным пистолетом в держатель сопел и зафиксировать в держателе струйной трубки.

2. Смотать сетевой кабель и повесить на держатель кабеля.

3. Закрепить штепсельную вилку установленным зажимом.

Для устройств с барабаном для шланга:

4. Намотать шланг высокого давления на барабан и сложить ручку рукоятки.

Для устройств без барабана для шланга:

5. Уложить шланг высокого давления на хранение:

   1. Смотать шланг высокого давления.

   2. Повесить шланг высокого давления на подставку для шланга.

   3. Зафиксировать шланг высокого давления с помощью резиновой ленты.

6. Нажать фиксатор дугообразной ручки и вдвинуть ее.

Если невозможно избежать температур ниже нуля во время хранения:

1. Слить воду.

2. Прокачать через устройство стандартный антифриз.

   Примечание

   Использовать стандартный антифриз для автомобилей на базе гликоля. Соблюдать инструкции по использованию антифриза.

3. Оставить устройство включенным в течение не более 1 минуты до тех пор, пока насос и трубопроводы не опорожнятся.

С торговым представителем можно договориться о регулярной проверке техники безопасности или заключить с ним договор на техобслуживание. Обращайтесь к нам за консультацией.

• Проверить сетевой кабель на предмет повреждений.

  Поврежденный кабель следует немедленно заменить в авторизованной сервисной службе или с привлечением специалиста-электрика.

• Проверить шланг высокого давления на предмет повреждений.

  Поврежденный шланг высокого давления подлежит незамедлительной замене.

• Проверить герметичность устройства.

  Допустимы 3 капли воды в минуту. При более сильной утечке обратиться в сервисную службу.

• Очистить сетчатый фильтр в патрубке подвода воды (см. главу Очистка сетчатого фильтра в патрубке для подвода воды).

• Очистить фильтр во всасывающем шланге моющего средства.

• Техническое обслуживание устройства должно осуществляться сервисной службой.

1. Отвинтить накидную гайку.

2. Снять всасывающий патрубок.

3. Извлечь сетчатый фильтр.

4. Сетчатый фильтр очистить снаружи и промыть.

5. Вставить сетчатый фильтр.

Примечание

Выровнять шестигранник патрубка шланга для подключения к устройству.

6. Установить патрубок шланга и затянуть накидной гайкой.

• Устройство не запускается

• Давление в устройстве не создается

• Насос негерметичен.Допустимы до 3 капель вытекающей воды в минуту.

• Стук насоса

• Слишком малое количество моющего средства

Способ устранения:

1. Проверить сетевой кабель на предмет повреждений.

2. Проверить напряжение сети.

3. Если устройство перегрето:

   1. Установить выключатель в положение «0/OFF».

   2. Охладить устройство в течение не менее 15 минут.

   3. Установить выключатель устройства в положение «I/ON».

4. При неисправностях электрооборудования обратиться в сервисную службу.

Способ устранения:

1. Установить сопло на высокое давление.

2. Удалить воздух из устройства (см. главу «Удаление воздуха из устройства»).

3. Очистить сетчатый фильтр в точке подвода воды (см. раздел «Очистка сетчатого фильтра в точке подвода воды»).

4. Проверить объем подаваемой воды (требуемые объемы приведены в разделе «Технические характеристики»).

5. Очистить сопло, при необходимости заменить.

6. При необходимости обратиться в сервисную службу.

Способ устранения:

• При более сильной утечке поручить проверку устройства сервисной службе.

Способ устранения:

1. Проверить герметичность линии подвода воды.

2. Проверить герметичность линии для всасывания моющего средства.

3. Установить минимальное значение объема всасывания на фильтре для моющего средства.

4. Удалить воздух из устройства (см. главу Удаление воздуха из устройства).

5. При необходимости обратиться в сервисную службу.

Способ устранения:

1. Установить насадку на «CHEM».

2. Увеличить объем всасывания на фильтре для моющего средства.

3. Проверить/очистить всасывающий шланг моющего средства с фильтром.

4. При необходимости обратиться в сервисную службу.

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие или в ближайшую уполномоченную службу сервисного обслуживания.

(Адрес указан на обороте)

---

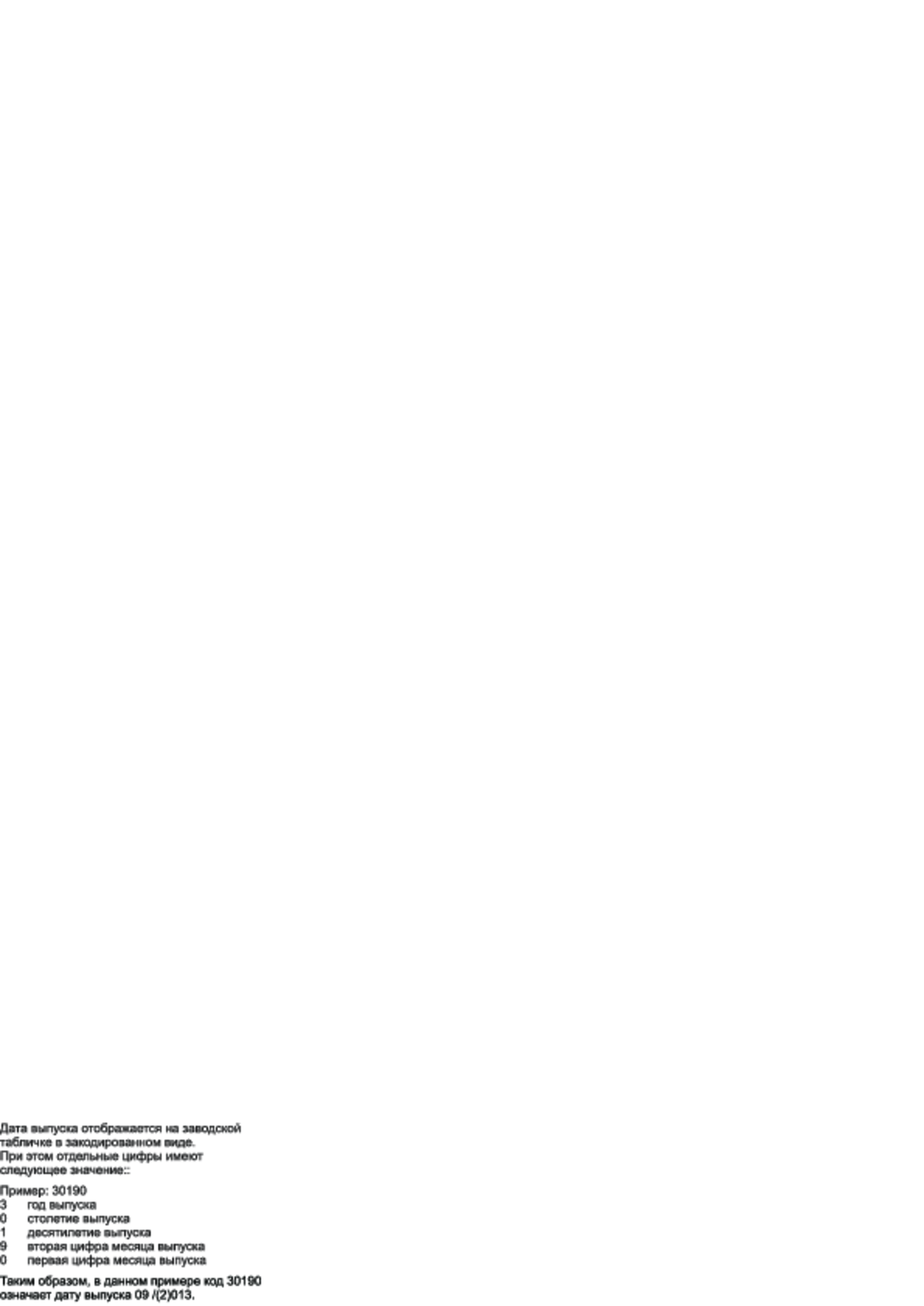

• HD 5/11 C

• HD 5/12 C HD 5/12 CX

• HD 5/12 C HD 5/12 CX

• HD 5/12 C HD 5/12 CX

• HD 5/12 C HD 5/12 CX

• HD 5/12 C

• HD 5/12 C

• HD 5/13 C HD 5/13 CX

• HD 5/15 C HD 5/15 CX

• HD 5/17 C HD 5/17 CX

• HD 5/17 C HD 5/17 CX

• HD 6/13 C HD 6/13 CX

• HD 6/13 C

• HD 6/13 C HD 6/13 CX

• HD 6/13 C

• HD 6/13 C

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу.

Изделие: Моющий аппарат высокого давления

Тип: 1.520-xxx

2000/14/ЕС

2006/42/ЕС (+2009/127/ЕС)

2011/65/EС

2014/30/EС

2009/125/ЕС

(ЕС) 2019/1781

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD 5/12 C, HD 5/12 CX, HD 5/13 C, HD 5/13 CX

EN 61000-3-3: 2013

HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17 CX, HD 6/13 C, HD 6/13 CX

EN 61000-3-11: 2000

2000/14/ЕС: Приложение V

HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13 C

Измерено: 86

Гарантировано: 88

HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD 6/13 CX

Измерено: 89

Гарантировано: 92

HD 5/15 CX

Измерено: 87

Гарантировано: 90

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

---

Лицо, ответственное за ведение документации:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

г. Винненден, 01.05.
