Materiały, z których wykonano opakowania, nadają się do recyklingu. Opakowania poddać utylizacji przyjaznej dla środowiska naturalnego.

Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej, które w razie niewłaściwej obsługi lub nieprawidłowej utylizacji mogą stanowić potencjalne zagrożenie dla zdrowia ludzkiego i środowiska naturalnego. Jednak te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie można wyrzucać do odpadów z gospodarstw domowych.

Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.de/REACH

Dystrybutorowi lub sprzedawcy należy natychmiast zgłosić wady i uszkodzenia powstałe w trakcie transportu.

	Nazwa	Numer katalogowy
	WRS 200	2.200-000.0*
	Zestaw adapterów PL-C, PL-D	2.852-577.0**
	Zestaw adapterów PL-E (MC 250)	2.852-959.0**

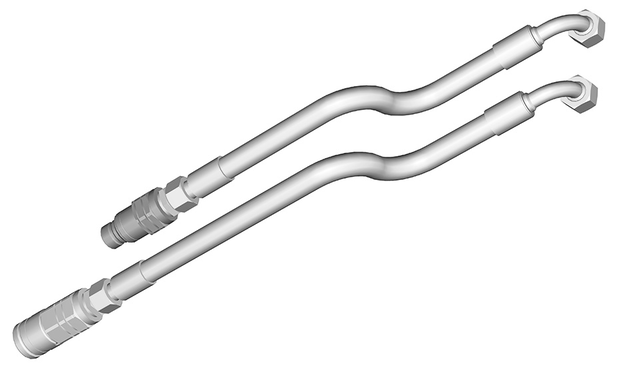

	Zestaw hydrauliczny MIC 35/42	2.200-003.0***
	Zestaw hydrauliczny MIC 50/70	2.200-004.0***
	Zestaw hydrauliczny MC 130	2.200-005.0***
	Zestaw hydrauliczny MC 250	2.200-012.0***
	Zestaw montażowy do podłączenia wody (MC 130)	2.200-008.0 ***
	Zestaw montażowy do podłączenia wody (MC 250)	2.200-013.0 ***

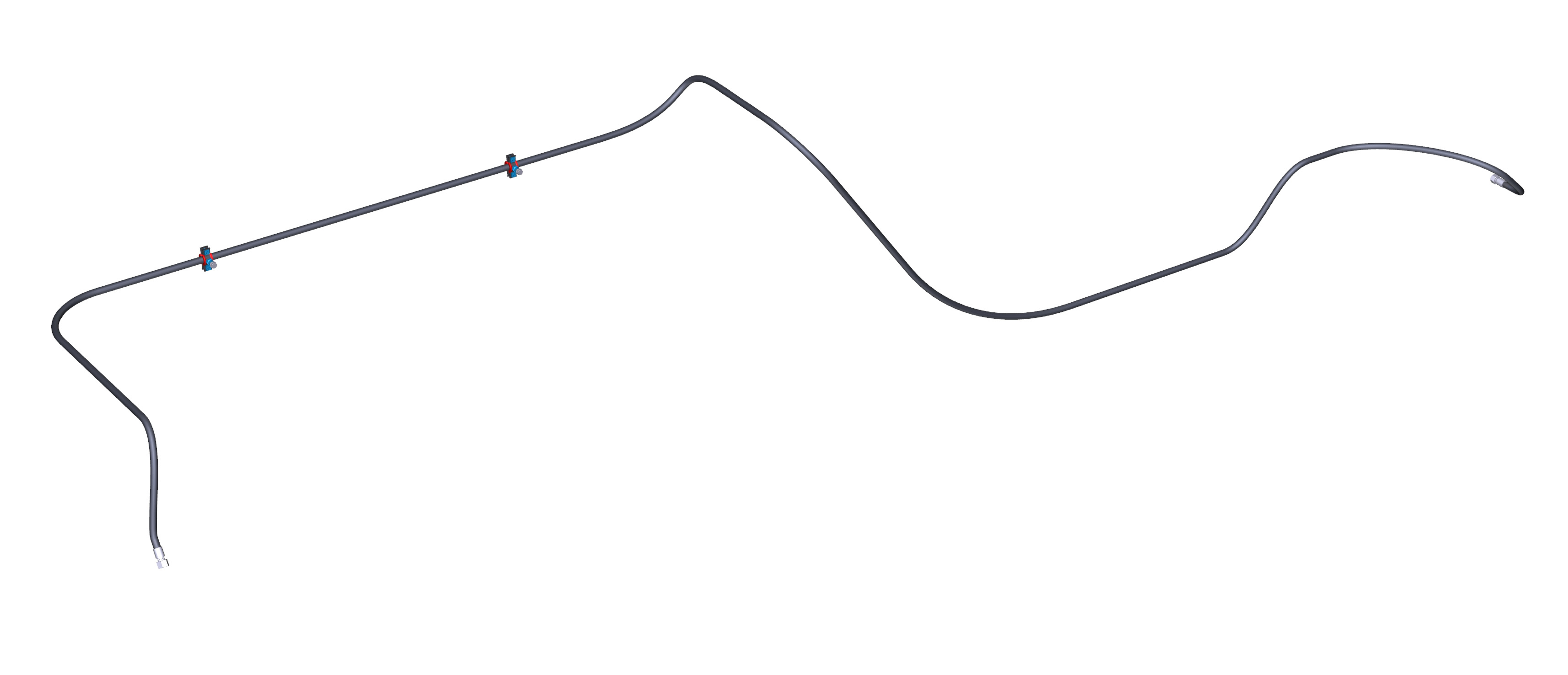

	Wiązka kablowa (MC 250)	4.839-790.0 ***

* w zakresie dostawy

** należy zamówić oddzielnie

*** należy zamówić w zależności od pojazdu

Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urządzenia.

Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com.

	Nazwa	Numer katalogowy

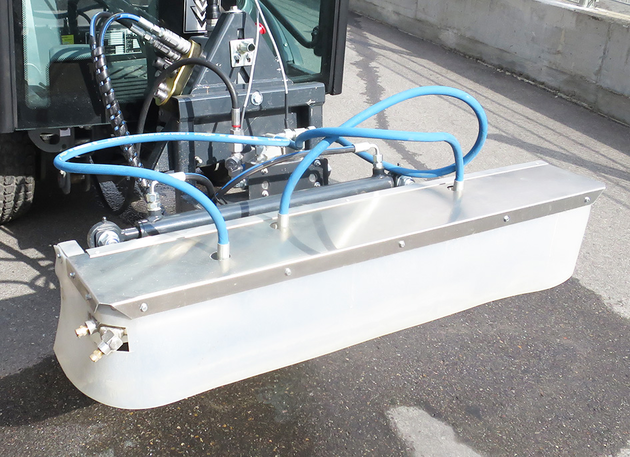

	WR 100 Adv	2.200-009.0 (MIC 35/42)** 2.200-010.0 (MIC 50/70)** 2.200-011.0 (MC 130)** 2.200-011.0 (MC 250)***

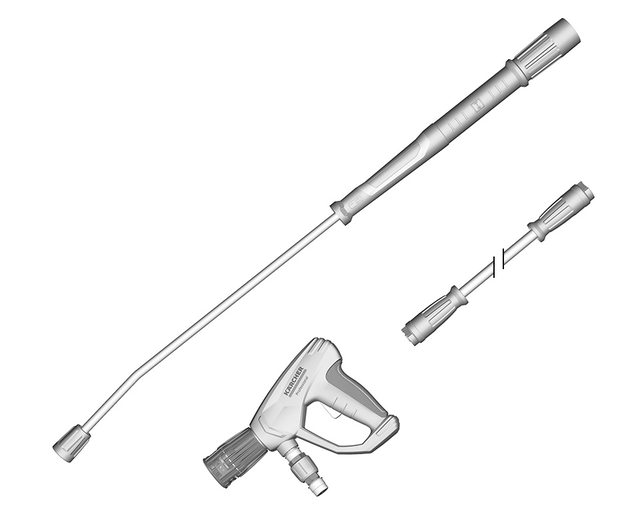

	Zestaw lancy rozpylającej Pistolet wysokociśnieniowy	2.200-002.0

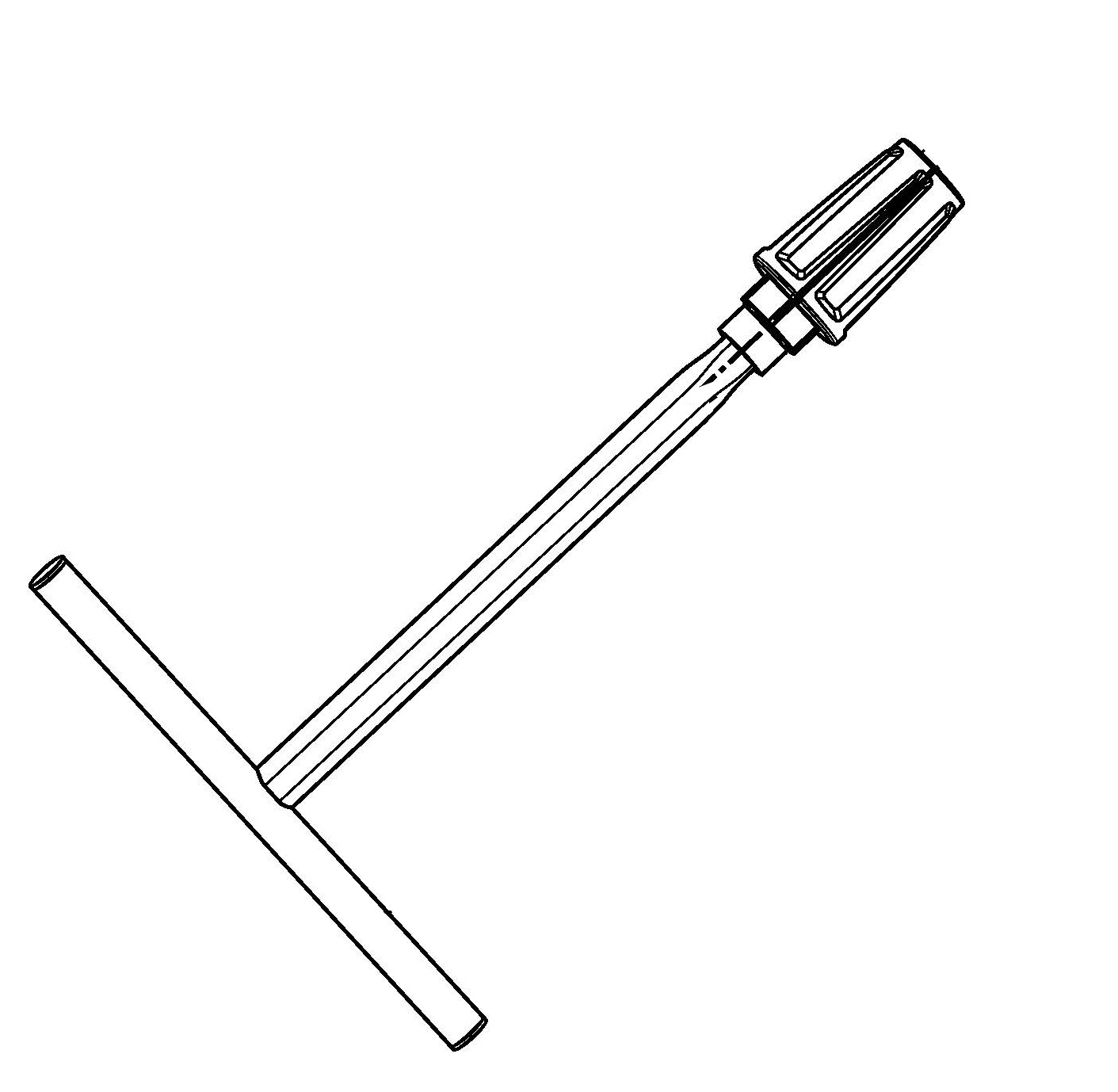

	WR 10	2.114-016.0* Wskazówka używać tylko razem z dyszą 2.114-004.0 (nie należy do zakresu dostawy)
	WR 20	2.114-014.0*

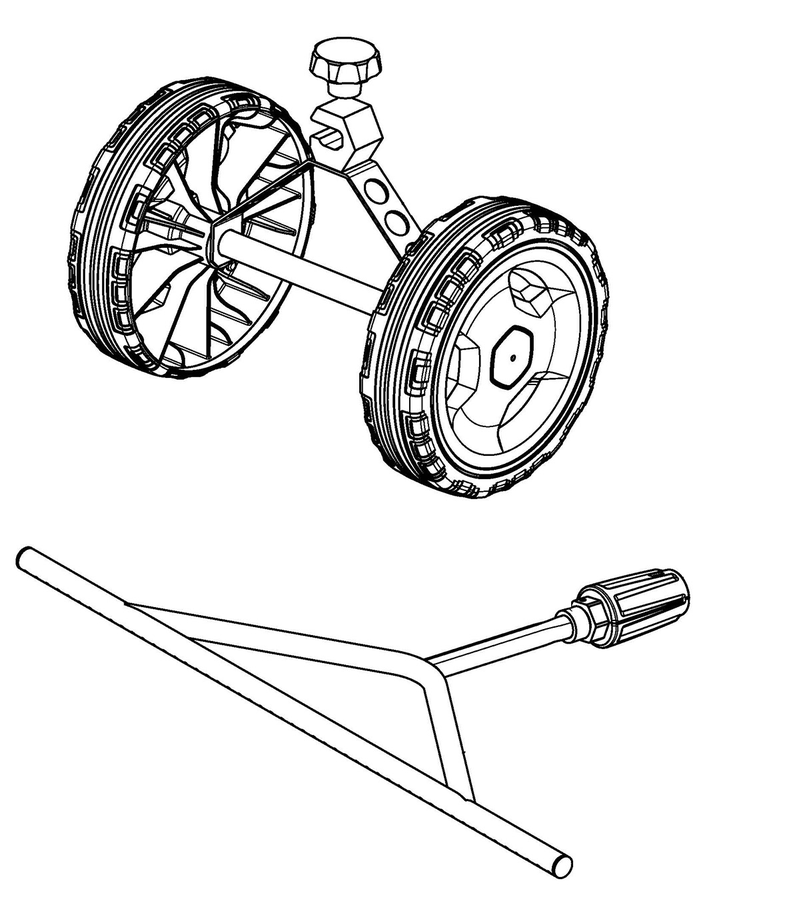

	WR 50	2.114-013.0*
	WR 100	2.114-015.0*

* Możliwość użytkowania tylko w połączeniu z zestawem lancy rozpylającej pistoletu wysokociśnieniowego 2.200-002.0

* Możliwość użytkowania tylko w połączeniu z zestawem montażowym do podłączenia wody 2.200-008.0

*** Możliwość użytkowania tylko w połączeniu z zestawem montażowym do podłączenia wody 2.200-013.0 i wiązką kablową 4.839-790.0

Przed rozpoczęciem użytkowania na drogach publicznych należy zamontować tablice rejestracyjne (tymczasowe oznakowanie).

Nie wolno stosować wspornika tablicy rejestracyjnej.

---

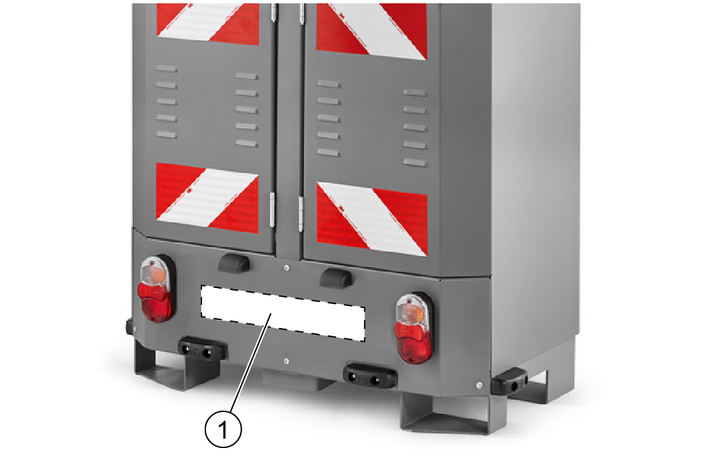

1. Położenie tablicy rejestracyjnej

W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora urządzeń Kärcher. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

Więcej informacji można znaleźć na stronie: www.kaercher.com/dealersearch

W niniejszej instrukcji obsługi opisana jest obsługa zestawu montażowego WRS 200.

W zależności od adaptera zestaw montażowy można zamontować w następujących pojazdach.

• MIC 35/42

• MIC 50/70

• MC 130

• MC 250

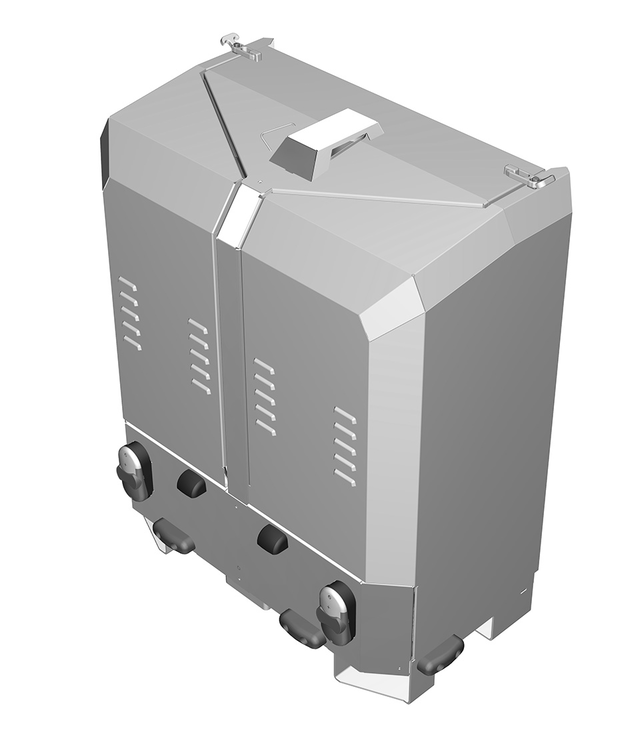

Zestaw montażowy WRS 200 służy do usuwania chwastów przy pomocy myjki wysokociśnieniowej na gorącą wodę i odpowiedniego narzędzia do chwastów przeznaczonego do użytku zewnętrznego.

Dodatkowo do czyszczenia trudno dostępnych miejsc można używać myjki wysokociśnieniowej.

Podłączenie do instalacji wodnej jest możliwe tylko za pomocą odpowiedniego zaworu przeciwzwrotnego.

Zestaw montażowy WRS 200 można eksploatować tylko zgodnie z przeznaczeniem, które przedstawiono i opisano w niniejszej instrukcji obsługi.

Do zastosowania zgodnego z przeznaczeniem należy również przestrzeganie zalecanych okresów konserwacji.

Pojazd i przystawki mogą być obsługiwane, konserwowane i naprawiane tylko przez osoby wykwalifikowane w tym zakresie, które zostały poinformowane o związanych z tym zagrożeniach.

Należy przestrzegać ogólnych przepisów prawnych dotyczących bezpieczeństwa i zapobiegania wypadkom. Należy również przestrzegać innych obowiązujących zasad bezpieczeństwa i higieny pracy oraz przepisów ruchu drogowego.

Personel obsługowy musi:

• dysponować odpowiednią kondycją umysłową i cielesną

• zostać przeszkolony z zakresu obsługi pojazdu i przystawek

• przed rozpoczęciem pracy przeczytać ze zrozumieniem niniejszą instrukcję obsługi oraz instrukcje obsługi pojazdu, w którym jest zamontowany ten zestaw montażowy

• przedstawić właścicielowi dowód uprawniający do prowadzenia pojazdu

• zostać wyznaczony przez właściciela do prowadzenia pojazdu

Dla urządzenia obowiązują następujące przepisy bezpieczeństwa:

• Przestrzegać krajowych przepisów dotyczących strumienic cieczowych określonych przez ustawodawcę.

• Przestrzegać krajowych przepisów dotyczących zapobiegania wypadkom określonych przez ustawodawcę. Strumienice cieczowe muszą być regularnie sprawdzane, a wynik kontroli musi być udokumentowany w formie pisemnej.

• Należy pamiętać, że urządzenie grzewcze tego pojazdu jest urządzeniem opałowym. Urządzenia opałowe muszą być regularnie sprawdzane zgodnie z krajowymi przepisami określonymi przez ustawodawcę.

• Zgodnie z obowiązującymi krajowymi przepisami niniejsze urządzenie musi zostać włączone do eksploatacji przemysłowej przez osobę wykwalifikowaną. Firma KÄRCHER przeprowadziła już dla Państwa i udokumentowała to pierwsze uruchomienie. Odpowiednią dokumentację można na życzenie otrzymać od partnera firmy KÄRCHER. Przy wszelkiego rodzaju zapytaniach dotyczących dokumentacji należy mieć pod ręką numer części i zakładu.

• Należy pamiętać, iż zgodnie z obowiązującymi krajowymi przepisami niniejsze urządzenie musi być kontrolowane przez osobę wykwalifikowaną. W tym celu należy skontaktować się z partnerem KÄRCHER.

• Nie wolno dokonywać żadnych zmian w urządzeniu i akcesoriach.

Biegun dodatni akumulatora należy zawsze osłonić kapturkiem ochronnym.

Dla węża wysokociśnieniowego obowiązują następujące przepisy bezpieczeństwa:

• Stosować tylko oryginalne węże wysokociśnieniowe.

• Wąż wysokociśnieniowy oraz urządzenie natryskowe muszą nadawać się do maksymalnego nadciśnienia roboczego podanego w danych technicznych.

• Unikać kontaktu z agresywnymi chemikaliami.

• Codziennie sprawdzać wąż wysokociśnieniowy.

  Nie używać zgiętych węży. Jeżeli widoczna jest zewnętrzna warstwa druciana, nie należy używać węża wysokociśnieniowego.

• Nie stosować węża wysokociśnieniowego z uszkodzonym gwintem.

• Wąż wysokociśnieniowy ułożyć w taki sposób, aby nie był narażony na przejeżdżanie, ani nie stanowił przeszkody, o którą można się potknąć.

• Nie stosować węża narażonego na przejeżdżanie, zaginanie, uderzenia, nawet w przypadku, gdy nie są widoczne żadne uszkodzenia.

• Wąż wysokociśnieniowy przechowywać w taki sposób, aby nie wystąpiły obciążenia mechaniczne.

Zabezpieczenia służą ochronie użytkownika i nie mogą być odłączone albo pominięte w swoim działaniu.

Należy przestrzegać zasad bezpieczeństwa zawartych w poszczególnych rozdziałach!

Po zwolnieniu dźwigni spustowej pistoletu wysokociśnieniowego wyłącznik ciśnieniowy wyłącza pompę wysokociśnieniowa, a wysokociśnieniowy strumień wody ustaje.

Po naciśnięciu dźwigni spustowej pompa ponownie się włącza.

Zaczep zabezpieczający na pistolecie wysokociśnieniowym blokuje dźwignię spustową pistoletu wysokociśnieniowego.

---

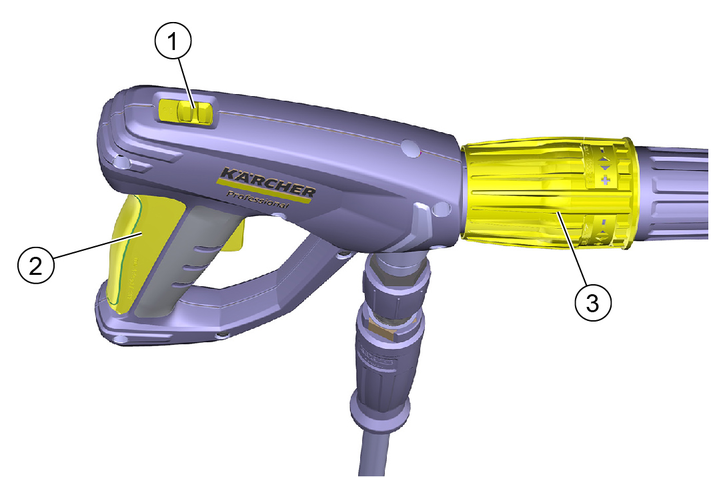

1. Zaczep zabezpieczającyUstawienie z przodu: dźwignia zablokowanaUstawienie z tyłu: dźwignia odblokowana
2. Dźwignia spustowa
3. Regulator ciśnienia

1. W razie nieużywania należy zablokować dźwignię spustową za pomocą zaczepu zabezpieczającego.

Zabezpieczenie przed brakiem wody (przełącznik strumieniowy) zapobiega przegrzaniu palnika w przypadku braku wody.

• Aby móc eksploatować WRS 200, należy udostępnić odpowiednio duży zbiornik wody.

• Zbiornik wody musi być bezpiecznie zamocowany z tyłu pojazdu.

• Podczas wybierania zbiornika wody należy uwzględnić dopuszczalną masę całkowitą i dopuszczalne obciążenia osi pojazdu.

• Zgodnie z wytycznymi dot. montażu krawędzie zewnętrzne nie mogą wystawać bardziej niż 400 mm poza obrys pojazdu. Powyższe wymaganie jest spełnione, gdy na pojeździe nie są zamontowane żadne dodatkowe elementy.

• Platforma C i D

  Gdy WRS 200 jest zamontowany z tyłu pojazdu, wówczas jako przeciwwaga z przodu zamontowana jest belka przednia WR 100 Adv (wyposażenie do usuwania chwastów) lub odpowiednia przeciwwaga.

• Platforma E (MC 250)

  UWAGA

  Eksploatacja z WRS 200 jest dozwolona tylko w połączeniu z ramą wymienną (4.059-478.0).

  Ze względu ze względu na maksymalne obciążenia osi pojazdu zbiornik brudnej wody nie może być używany i gdy tylko zostanie wybrany tryb WRS, jest automatycznie otwierany i w sposób wymuszony opróżniany. Zbiornik brudnej wody pozostaje zawsze otwarty podczas eksploatacji z WRS 200.

  Ponadto podczas korzystania z WR100 Adv nie można stosować dodatkowych obciążników z przodu ze względu na obciążenia osi.

  W zależności od rodzaju rejestracji pojazdu hak holowniczy musi być zamocowany lub nie. Należy zastosować istniejące elementy mocujące.

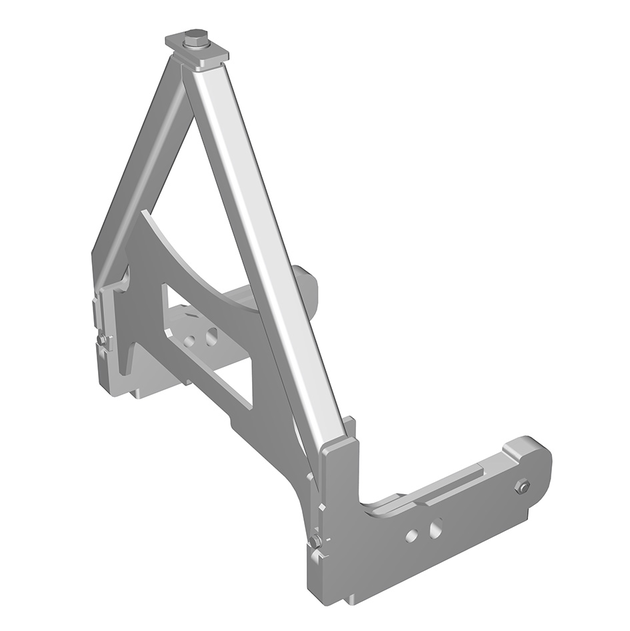

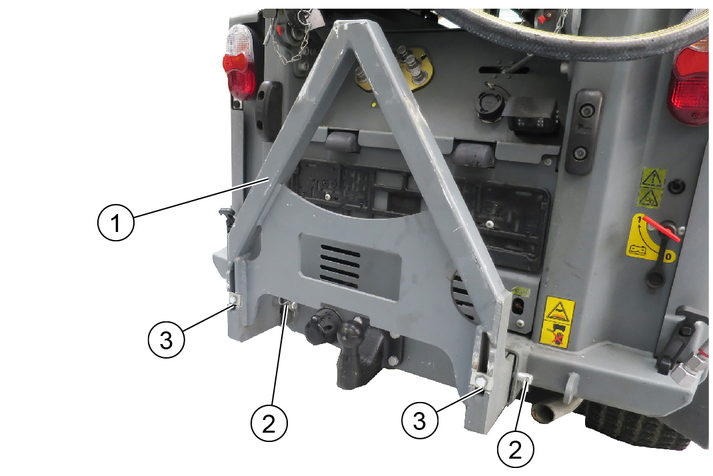

Adapter z trójkątem, służący do mocowania WRS 200, jest zamontowany z tyłu pojazdu.

---



1. Adapter z trójkątem
2. Sworzeń z zatyczką (2x)
3. Śruby (2x)

1. Wsunąć adapter w ramę montażową pojazdu, zwracać uwagę na pozycję w różnych pojazdach.

---

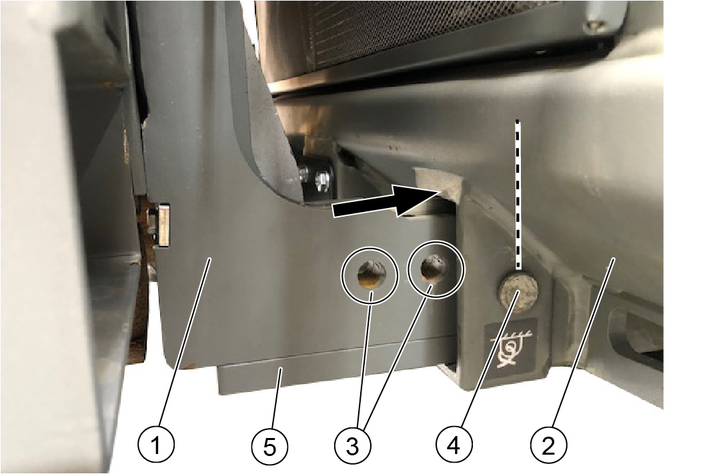

Rysunek: Mocowanie na MC 130 zabezpieczone za pomocą sworzni i zawleczek sprężynowych

1. Adapter
2. Rama mocująca pojazdu
3. Pozycja MIC 35/42 (platforma C)
4. Pozycja MC 130 (platforma D)
5. Listwa blaszana (2x)

   Wskazówka

   Wymagana do montażu na MC 130

2. MIC 35/42: Wsunąć adapter w pozycję (1. lub 2. otwór) i zabezpieczyć po lewej i prawej stronie za pomocą sworzni i zawleczek sprężynowych.

3. MC 130: Przymocować listwę blaszaną na adapterze. Wsunąć adapter jak pokazano na ilustracji (3. otwór) i zabezpieczyć po lewej i prawej stronie za pomocą sworzni i zawleczek sprężynowych.

4. Dokręcić śruby, aby zamocować adapter bez luzu.

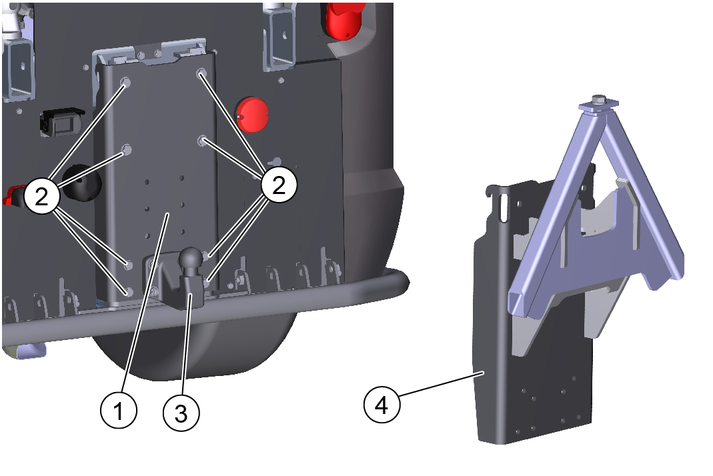

Adapter z trójkątem, służący do mocowania WRS 200, jest zamontowany z tyłu pojazdu.

---



1. Płyta adaptera
2. Śruby M10x35 i podkładki (8x)
3. Hak holowniczy (opcjonalnie w zależności od rodzaju rejestracji)
4. Płyta adaptera z trójkątem

1. Zdemontować płytę adaptera z hakiem holowniczym na pojeździe (8 śrub i podkładek).

2. Ewentualnie występujący hak holowniczy przymocować za pomocą śrub M10x45, podkładek i nakrętek (4x) do płyty adaptera.

3. Zawiesić płytę adaptera z trójkątem w taki sam sposób jak powyżej i przymocować 8 śrubami z podkładkami.

Górny element mocujący do stabilizacji WRS 200 podczas pracy i transportu. Należy go jednorazowo przymocować do WRS 200.

W przypadku MIC 35/42 (platforma C) i MC 250 (platforma E) montaż następuje pod otworami wentylacyjnymi.

MIC 130 lub MIC 50/70 (platforma D) montuje się powyżej. Poniżej opisano montaż platformy D.

Przygotowane są już otwory przeznaczone do zmontowania uchwytu.

Jeśli nie podano inaczej, należy dokręcić wszystkie śruby i nakrętki ze standardowymi momentami dokręcania.

Montaż na pojeździe nośnym następuje za pomocą 2 górnych elementów kierujących. Montaż jest opisany w późniejszym rozdziale.

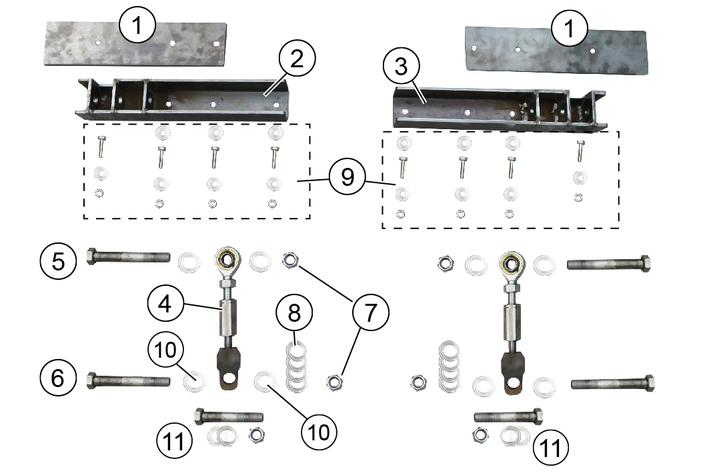

Elementy montażowe górnego elementu mocującego

---



1. Płytka wzmacniająca (2x)
2. Uchwyt prawy
3. Uchwyt lewy
4. Górny element kierujący (2x)

   Wskazówka

   Do zamocowania na pojeździe nośnym

5. Śruba M16x120 (2x)
6. Śruba M16x100 (2x)
7. Nakrętka zabezpieczająca M16 (4x)
8. Podkładka 18x200 (8x)
9. Materiał do mocowania uchwytu

   • Śruby M8x30 (8x)

   • Nakrętki M8 (8x)

   • Podkładki 8x200 (14x)

10. Podkładka 16x200 (8x)
11. Śruba, podkładka, nakrętka

    • do zamontowania górnego elementu kierującego na platformie D

1. Sprawdzić zawartość dostawy.

---

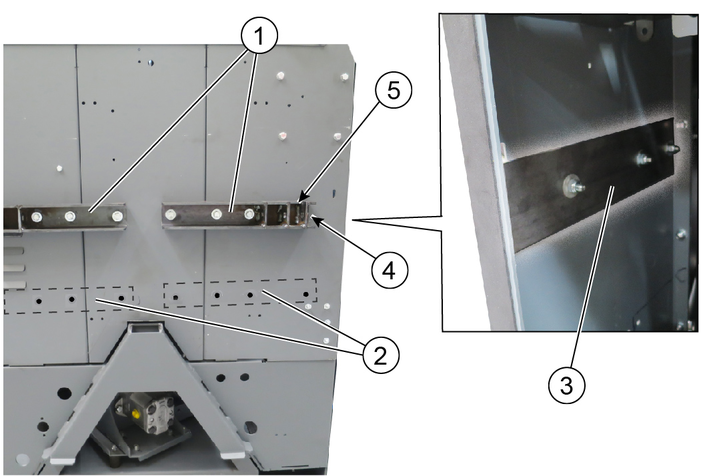

1. Montaż uchwytu przy platformie D (MC 130, MIC 50/70)
2. Montaż uchwytu przy platformie C (MIC 35/42) i platformie E (MC 250)
3. Płytka wzmacniająca
4. Śruba zewnętrzna

   Wskazówka

   Tę śrubę należy zamontować bez podkładki

5. Górny otwór uchwytu

2. Przymocować płytkę wzmacniającą z uchwytem do WRS 200 (uwaga, montaż zależy od platformy).

3. Stosować śruby z podkładkami i nakrętkami

   Po stronie uchwytu: Śrubę zewnętrzną zamontować bez podkładki.

4. W taki sam sposób zamontować prawy uchwyt.

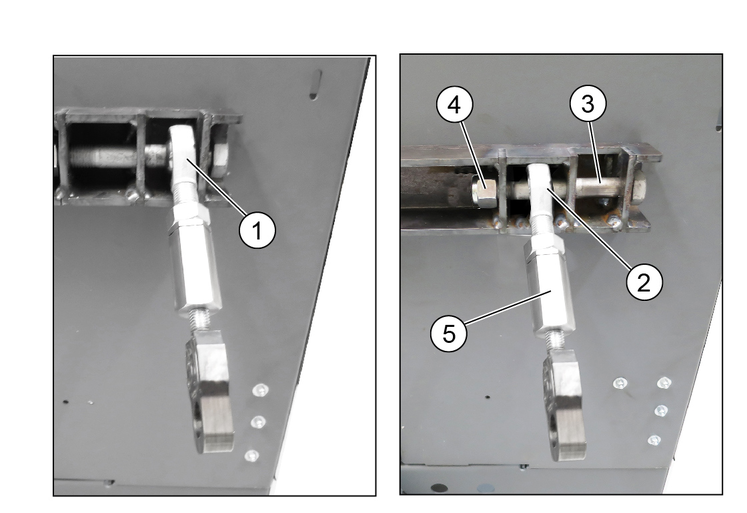

Zależnie od tego, czy jest to platforma C, D czy E, należy odpowiednio zamontować górny element kierujący.

---



1. Pozycja dla platformy D
2. Pozycja dla platformy C i E
3. Śruba
4. Nakrętka zabezpieczająca
5. Górny element kierujący

1. Zamocować górny element zabezpieczający za pomocą śruby i nakrętki zabezpieczającej w odpowiednim położeniu.

WRS 200 mocuje się do adaptera z trójkątem i zabezpiecza za pomocą śruby.

Ponadto mocuje się go też do pojazdu za pomocą górnych elementów mocujących.

Montaż przeprowadzać z pomocą drugiej osoby.

---

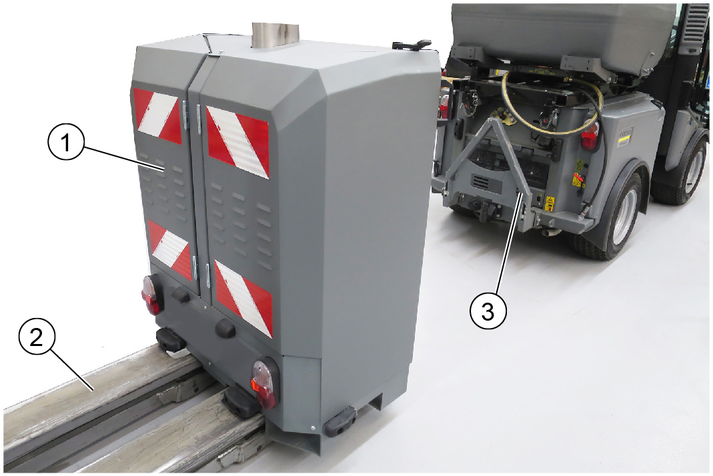

1. WRS 200
2. Wózek podnośny
3. Adapter z trójkątem

1. Ustawić WRS 200 z wózkiem podnośnym około 30 cm przed adapterem i podnieść tak, aby znalazł się on nad adapterem.

---

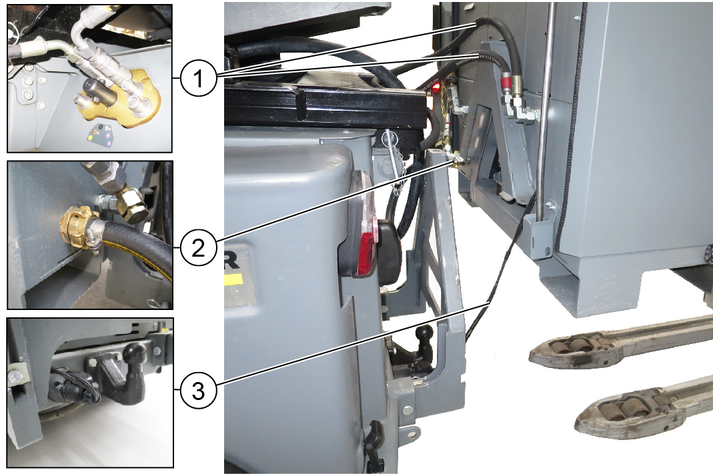

1. Węże hydrauliczne
2. Przyłącze wody
3. Kabel z wtyczką

2. Podłączyć węże hydrauliczne do WRS 200 i założyć na przyłącze hydrauliczne PTO pojazdu (przestrzegać kierunku przepływu i jeśli jest oznakowania kolorystycznego).

3. Podłączyć wąż do wody.

4. Podłączyć kabel z wtyczką do gniazda przyczepy.

---

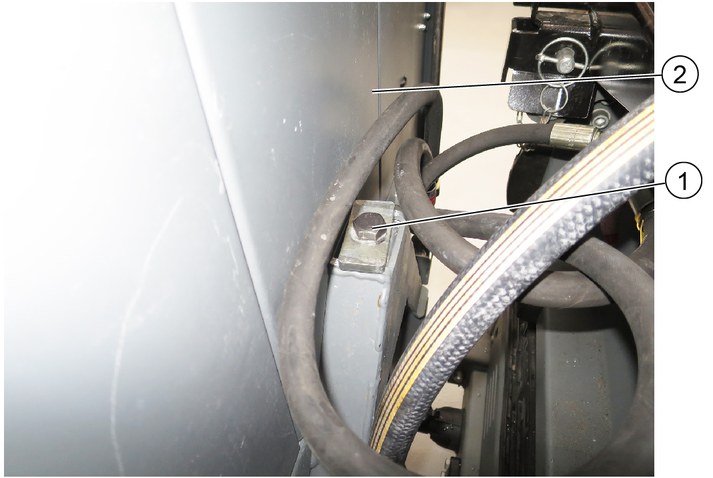

1. Śruba (zabezpieczenie)
2. WRS 200

5. Powoli podjechać urządzeniem WRS 200 maksymalnie do przodu i opuścić je tak, aby zagłębiło się w trójkącie adaptera.

6. Zabezpieczyć WRS 200 za pomocą śruby. Moment obrotowy 80 Nm.

---



Rysunek: Mocowanie górnego elementu kierującego na platformie C

1. Nakrętka regulacyjna, górny element kierujący
2. Nakrętka zabezpieczająca
3. Sworzeń zabezpieczający z klamrą (platforma C)

7. Przymocować lewy i prawy górny element mocujący do pojazdu.

   1. Platforma C: zamocować ją za pomocą sworzni zabezpieczających, znajdujących się na pojeździe, i zabezpieczyć klamrami (patrz rys.).

   2. Platforma D i E: przymocować je do pojazdu za pomocą śruby, podkładki i nakrętki (zawarte w dostawie) (patrz rysunek).

---

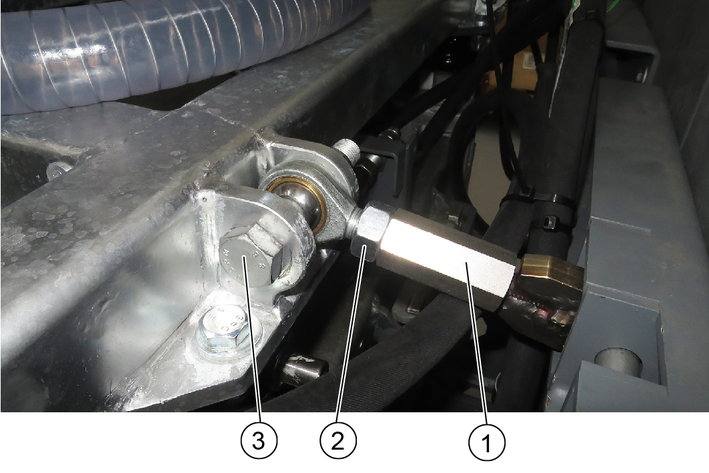

Rysunek: Mocowanie górnego elementu kierującego na platformie D i E

1. Nakrętka regulacyjna, górny element kierujący
2. Nakrętka zabezpieczająca
3. Śruba z podkładką i nakrętką (platforma D i E)

8. Za pomocą nakrętki regulacyjnej ustawić pozycję WRS 200 i zabezpieczyć nakrętką zabezpieczającą.

1. Sprawdzić poziom napełnienia kanistra na paliwo, w razie potrzeby zatankować paliwo.

2. Sprawdzić poziom napełnienia zbiornika środka do pielęgnacji systemu, w razie potrzeby uzupełnić RM 110.

3. Sprawdzić poziom napełnienia zbiornika wody, w razie potrzeby uzupełnić go.

4. Przed rozpoczęciem użytkowania na drogach publicznych należy zamontować tablice rejestracyjne (tymczasowe oznakowanie). Tablica rejestracyjna musi być umieszczona na środku, równolegle do świateł tylnych w odległości 40 mm.

---

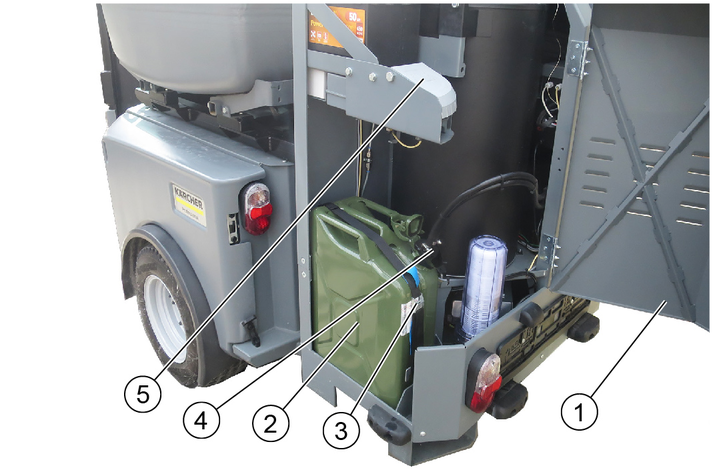

1. Lewe drzwi
2. Kanister na paliwo
3. Taśma zabezpieczająca
4. Korek wlewu paliwa z przewodami paliwowymi
5. Zbiornik środka czyszczącego

1. Poluzować zamknięcie gumowe w lewych drzwiach i otworzyć drzwi.

2. Poluzować taśmę zabezpieczającą kanistra.

3. Otworzyć korek wlewu paliwa, przed wyjęciem poczekać aż paliwo spłynie.

4. Zamocować korek wlewu paliwa z przewodami paliwowymi u góry.

5. Wyjąć kanister.

6. Zatankować olej napędowy.

7. Włożyć kanister i zamocować go taśmą zabezpieczającą.

8. Włożyć korek wlewu paliwa z przewodami paliwowymi.

9. Zakręcić korek wlewu paliwa.

10. Wytrzeć rozlane paliwo.

11. Zamknąć lewe drzwi i zabezpieczyć za pomocą zamknięcia gumowego.

Płyn do pielęgnacji systemu RM 110 (środek do usuwania kamienia) bardzo skutecznie zapobiega powstawaniu osadów wapiennych w wężownicy grzejnej przy zasilaniu urządzenia wodą zawierającą związki wapnia. Jest on dozowany kropelkowo na dopływie.

Dozowanie jest ustawione fabrycznie dla twardości wody wynoszącej maksymalnie ok. 30°dH. W razie potrzeby zawór dozujący można ustawić. Patrz rozdział „Ustawianie dozowania”.

UWAGA

Zagrożenie dla zdrowia

Przestrzegać zasad bezpieczeństwa i wskazówek dotyczących sposobu użytkowania RM 110.

---

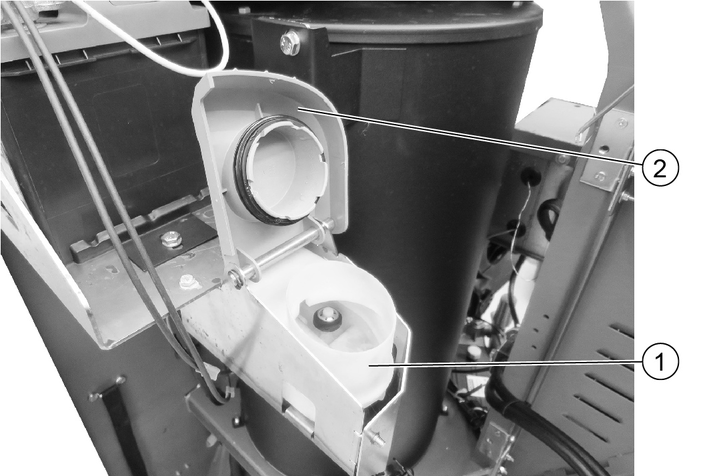

1. Zbiornik środka do pielęgnacji systemu
2. Pokrywa

1. Otworzyć pokrywę zbiornika środka do pielęgnacji systemu.

2. Wlać środek do pielęgnacji systemu RM 110 do zbiornika, nie przepełniać zbiornika.

   Poziom środka powinien znajdować się maks. 2 cm poniżej krawędzi.

3. Zamknąć pokrywę.

Dozowanie jest ustawione fabrycznie dla twardości wody wynoszącej maksymalnie ok. 30°dH (pozycja między 1 i 2). W razie potrzeby zmienić ustawienie.

---



1. Zabezpieczenie
2. Osłona

1. Zdjąć zabezpieczenie, w tym celu odkręcić 2 śruby (zaznaczone strzałkami) przy użyciu klucza płaskiego.

2. Zdjąć osłonę.

---

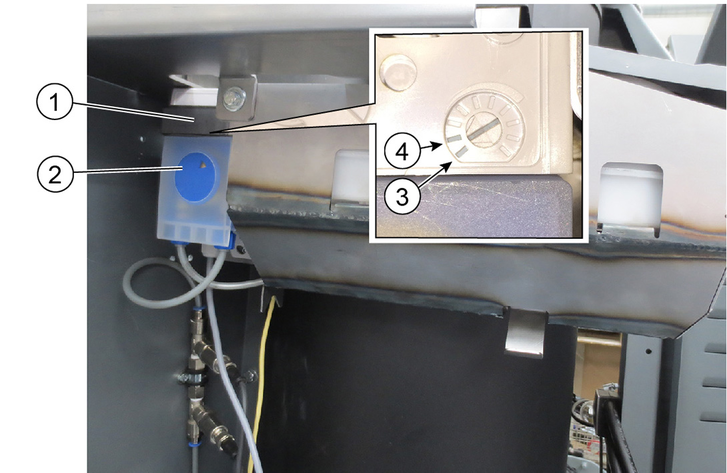

1. Osłona
2. Pompa dozująca
3. Pozycja 1

   Wskazówka

   do 10°dH

4. Pozycja 2

   Wskazówka

   do 55°dH

3. Ustawić pozycję od 1 do 2 dla odpowiedniego stopnia twardości.

   Wyższe pozycje nie są istotne, ponieważ te stopnie twardości nie występują.

4. Zamocować osłonę.

5. Założyć zabezpieczenie.

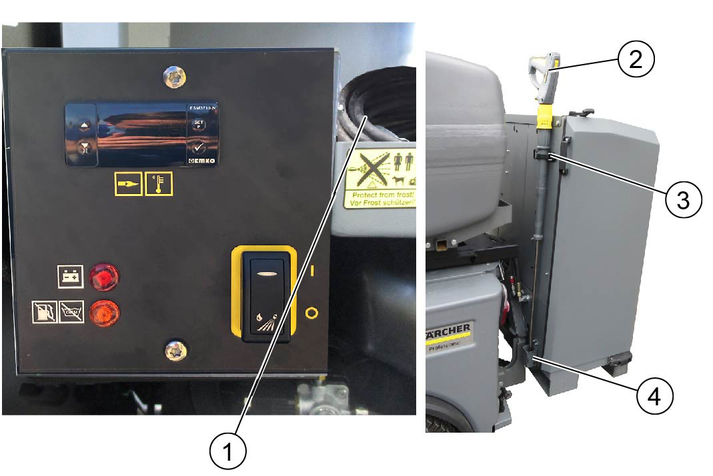

Wąż wysokociśnieniowy jest przechowywany w schowku za prawymi drzwiami.

Pistolet wysokociśnieniowy z lancą i przymocowanymi uchwytami znajduje się z przodu po lewej stronie WRS 200.

---



1. Wąż wysokociśnieniowy
2. Pistolet wysokociśnieniowy
3. Zamknięcie gumowe w lewych drzwiach
4. Uchwyt drzwi
5. Uchwyt z zamknięciem gumowym
6. Lanca
7. Mocowanie

1. Poluzować zamknięcie gumowe w przednich drzwiach (z boku u góry) i otworzyć drzwi.

2. Wyjąć wąż wysokociśnieniowy.

3. Poluzować zamknięcie gumowe z górnego uchwytu.

4. Zdjąć pistolet wysokociśnieniowy z lancą.

5. Podłączyć wąż do pistoletu wysokociśnieniowego.

---

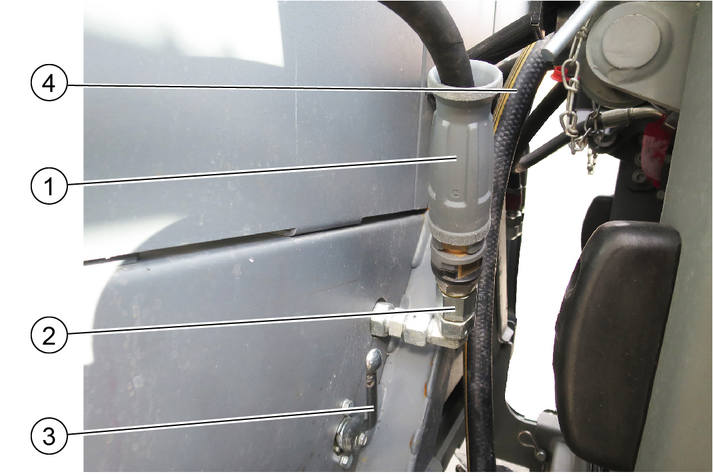

1. Wąż wysokociśnieniowy
2. Przyłącze wysokociśnieniowe WRS 200
3. Zawór przełączającyUstawienie u góry: praca z pistoletem wysokociśnieniowymUstawienie na dole: praca z zamkniętym pistoletem wysokociśnieniowymUstawienie na dole (w przypadku opcjonalnej belki przedniej): przełączenie na pracę z belką przednią
4. Wąż do wody do przyłącza wody

6. Połączyć wąż wysokociśnieniowy z przyłączem wysokociśnieniowym.

Zapewnić dopływ wody do WRS 200 (złącze GEKA). Pamiętać o odłączeniu od sieci!

---



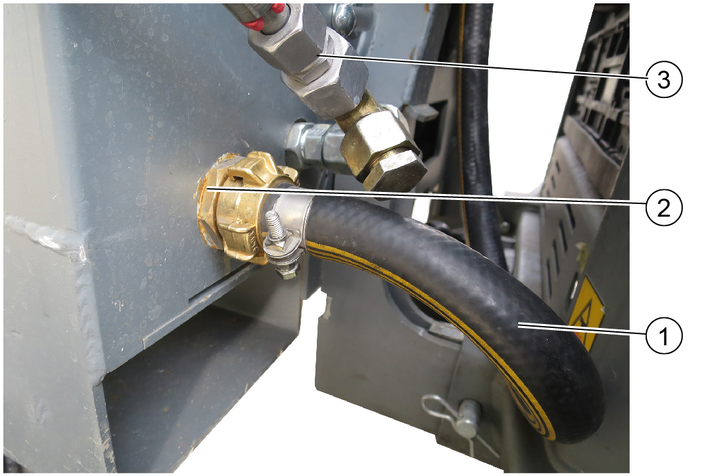

1. Wąż do wody
2. Przyłącze wody WRS 200
3. Przyłącze belki przedniej (opcja)

1. Podłączyć wąż do wody do WRS 200.

Myjka wysokociśnieniowa jest zasilania przez przyłącze układu hydraulicznego PTO w pojeździe.

W celu ogrzania wody można załączyć palnik.

---

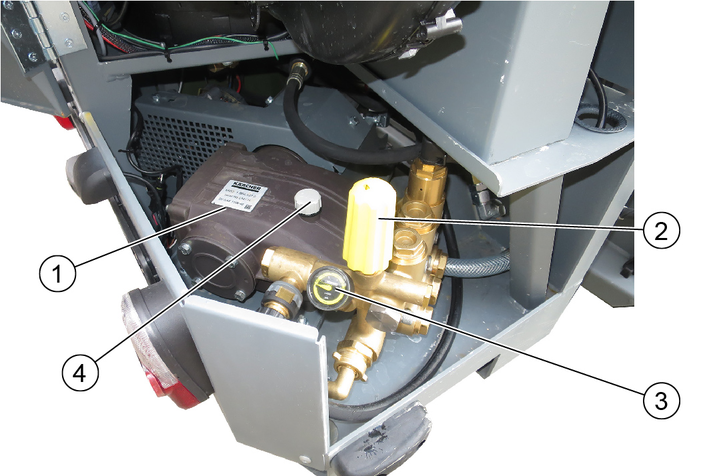

1. Myjka wysokociśnieniowa
2. Regulator ciśnienia
3. Manometr
4. Otwór wlewowy oleju

1. Myjka wysokociśnieniowa jest przeznaczona do stosowania jako myjka wysokociśnieniowa na gorącą wodę, jako myjka do usuwania chwastów i jako myjka wysokociśnieniowa na zimną wodę do czyszczenia trudno dostępnych miejsc.

2. Czyszczenie odbywa się za pomocą pistoletu wysokociśnieniowego z lancą i odpowiedniej nasadki dyszy.

3. Opcjonalnie chwasty można zwalczać powierzchniowo za pomocą belki przedniej. Więcej informacji można uzyskać w firmie Kärcher.

Na termostacie można wstępnie wybrać temperaturę roboczą.

Palnik włącza się dopiero wtedy, gdy przełącznik dmuchawy jest włączony.

---

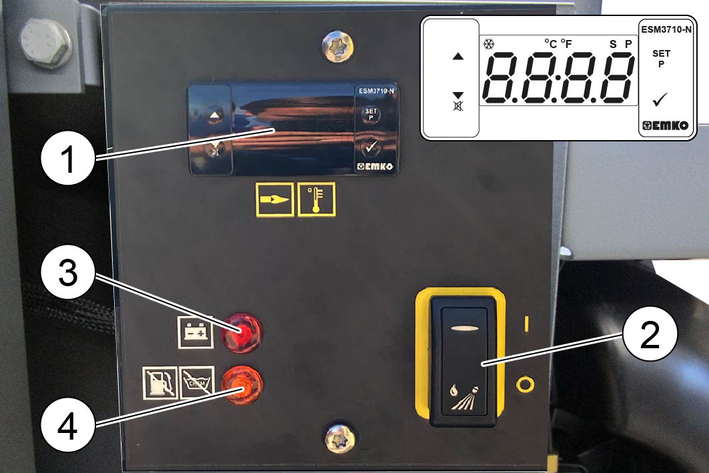

1. Termostat (elektroniczny / przyciski ˄˅ naciśnięcie = krok o 1°, naciśnięcie i przytrzymanie = krok o 5°)
2. Przełącznik dmuchawy palnika wł. / wył.
3. Wskaźnik usterki akumulatora
4. Lampka ostrzegawcza – pusty zbiornik środka czyszczącego lub paliwa

   Wskazówka

   Jeśli zaświeci się lampka ostrzegawcza, palnik wyłącza się

1. W celu zwalczania chwastów należy ustawić termostat na 105°C i włączyć dmuchawę (palnik).

   Po zakończeniu czynności roboczych należy natychmiast wyłączyć przełącznik dmuchawy, aby zapobiec wyładowaniu akumulatora.

2. W przypadku myjki wysokociśnieniowej na zimną wodę należy ustawić termostat na 25°C i wyłączyć dmuchawę (palnik).

WRS 200 ma wbudowany akumulator, który jest ładowany przez prądnicę.

Akumulator jest potrzebny do uruchomienia palnika.

---



1. Akumulator
2. Biegun ujemny

1. Informacje dot. pielęgnacji i konserwacji akumulatora i oraz bezpiecznej pracy przy nim są podane w instrukcji obsługi odpowiedniego pojazdu nośnego.

2. Jeśli czas składowania jest dłuższy niż 1 miesiąc, odłączyć zacisk bieguna ujemnego, akumulator należy ładować co 2 miesiące.

Ustawienia w pojeździe:

Sposób postępowania różni się w zależności od pojazdu. Dokładny sposób postępowania można znaleźć w instrukcji obsługi używanego pojazdu.

• PTO 40 l/min

• Minimalna prędkość obrotowa silnika:

  • MIC 35/42: 2250 obr./min

  • MIC 50/70: 2100 obr./min

  • MC 130: 2400 obr./min

  • MC 250: 1200 obr./min

• Dezaktywować wyłącznik stykowy fotela (podczas pracy z wyposażeniem standardowym pistoletu wysokociśnieniowego i lancy).

Ustawienia w WRS 200 (praca w trybie gorącej wody):

• Włączyć dmuchawę (palnik).

• Ustawić temperaturę na termostacie za pomocą SET i przycisków ˄˅ i potwierdzić naciskając √ (zakres ustawień +25°C do +105°C, różnica temperatury +/- 5°C).

  Wskazówka

  Palnik nagrzewa się teraz automatycznie do ustawionej temperatury (patrz symbol grzania na wyświetlaczu). Po osiągnięciu temperatury palnik wyłącza się (symbol grzania na wyświetlaczu gaśnie). Jeśli różnica będzie mniejsza niż 5°C, palnik włącza się ponownie i reguluje maks. do osiągnięcia temperatury 105°C. Ustawiona temperatura zostaje zapisana i odczytana w następnym cyklu pracy (w przypadku przerw w pracy w ciągu dnia roboczego).

• Zamontować na lancy odpowiednie akcesoria (opcjonalnie).

• W razie potrzeby uruchomić regulator ciśnienia na lancy lub pompie wysokociśnieniowej.

Ustawienia w pojeździe:

• PTO 40 l/min

• Minimalna prędkość obrotowa silnika:

  • MIC 35/42: 2250 obr./min

  • MIC 50/70: 2100 obr./min

  • MC 130: 2400 obr./min

  • MC 250: 1200 obr./min

• Dezaktywować wyłącznik stykowy fotela (podczas pracy z wyposażeniem standardowym pistoletu wysokociśnieniowego i lancy).

Sposób postępowania różni się w zależności od pojazdu i można go znaleźć w instrukcji obsługi danego pojazdu.

Ustawienia w WRS 200:

• Ustawić temperaturę na termostacie za pomocą klawiszy SET i ˄˅ na 25°C i potwierdzić przyciskiem √.

• W razie potrzeby spuszczać gorącą wodę przez belkę przednią lub pistolet wysokociśnieniowy do momentu, aż temperatura RZECZYWISTA osiągnie 25°C.

• Wyłączyć dmuchawę (palnik).

• Podłączyć dyszę wysokociśnieniową do lancy.

• W razie potrzeby uruchomić regulator ciśnienia na lancy lub myjce wysokociśnieniowej.

OSTRZEŻENIE

Niebezpieczeństwo odniesienia obrażeń na skutek siły odrzutu

Wydostawanie się strumienia wody z lancy powoduje działanie siły odrzutu. Podczas pracy należy mocno trzymać pistolet wysokociśnieniowy i lancę.

---



1. Zaczep zabezpieczający
2. Dźwignia spustowa
3. Regulator ciśnienia

1. Odblokować zaczep zabezpieczający na pistolecie wysokociśnieniowym, ustawienie z tyłu.

2. Nacisnąć dźwignię spustową i rozpocząć pracę.

3. Zwalczać chwasty za pomocą strumienia gorącej wody, pracować powoli

4. W razie potrzeby: Użyć regulatora ciśnienia na lancy lub myjce wysokociśnieniowej.

---

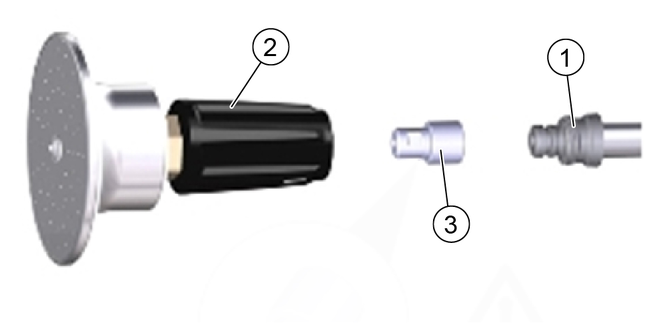

1. Lanca

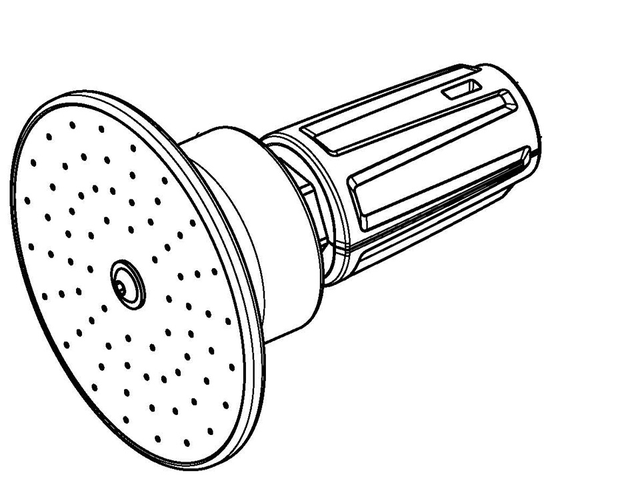

2. Głowica natryskowa WR 10
3. Dysza 2.114-004.0

• Zamocować dyszę między lancą a głowicą natryskową WR 10.

• Ustawić na minimum regulator ciśnienia na pompie wysokociśnieniowej.

Podczas jazdy po drogach publicznych lub po zakończeniu pracy należy schować ręczny pistolet natryskowy z lancą i wąż wysokociśnieniowy w odpowiednich miejscach.

1. Odstawić pojazd i pozostawić silnik włączony.

2. Ustawić temperaturę na termostacie za pomocą klawiszy SET i ˄˅ na 25 °C i potwierdzić przyciskiem √. Wyłączyć dmuchawę (palnik).

3. Przełączyć myjkę wysokociśnieniową na tryb pracy z zimną wodą, aż do schłodzenia myjki, węża i pistoletu wysokociśnieniowego z lancą (niebezpieczeństwo oparzenia).

4. Wyłączyć roboczy układ hydrauliczny PTO.

5. Wyłączyć silnik.

6. Zamknąć dopływ wody na zbiorniku wody.

7. Nacisnąć dźwignię spustową pistoletu wysokociśnieniowego i zredukować ciśnienie w systemie.

8. Zabezpieczyć dźwignię spustową za pomocą zaczepu zabezpieczającego.

---

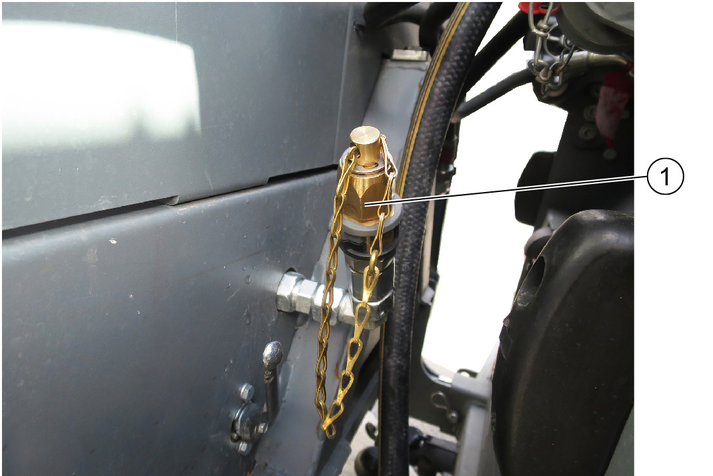

1. Zamknięcie

9. Odłączyć wąż wysokociśnieniowy od przyłącza wysokociśnieniowego WRS 200. Założyć zamknięcie w celu ochrony przed zanieczyszczeniami.

---



1. Przechowywanie węża wysokociśnieniowego
2. Pistolet wysokociśnieniowy z lancą
3. Uchwyt z zamknięciem gumowym
4. Mocowanie

10. Umieścić pistolet wysokociśnieniowy z lancą w mocowaniu i uchwycie, a następnie zabezpieczyć uchwyt za pomocą zamknięcia gumowego.

11. Otworzyć prawe drzwi i umieścić wąż wysokociśnieniowy w schowku.

---

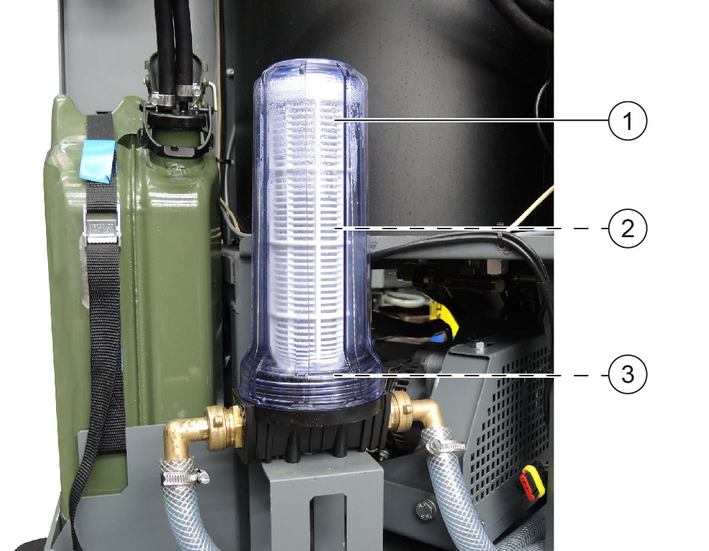

1. Obudowa
2. Filtr wody
3. Uszczelka

1. Otworzyć lewe drzwi.

2. Sprawdzić filtr wody pod kątem widocznych zanieczyszczeń.

3. W celu wymontowania filtra wody:

   1. Zamknąć dopływ wody.

   2. Uruchomić na chwilę, aby opróżnić obudowę.

   3. Odkręcić i zdjąć obudowę.

   4. Sprawdzić i ewentualnie wymienić uszczelkę.

4. Wyczyścić i ewentualnie wymienić filtr wody.

   Nasmarować uszczelkę obudowy i powierzchnię uszczelnienia filtra wody smarem silikonowym.

5. Zamontować w odwrotnej kolejności.

6. Otworzyć dopływ wody.

OSTROŻNIE

Niebezpieczeństwo poparzenia!

Przed napełnieniem pompy wysokociśnieniowej należy ją schłodzić.

UWAGA



Sprawdzić poziom oleju w schłodzonej pompie wysokociśnieniowej.

Wskazówka

Prawidłowy poziom oleju jest na środku wziernika.

---

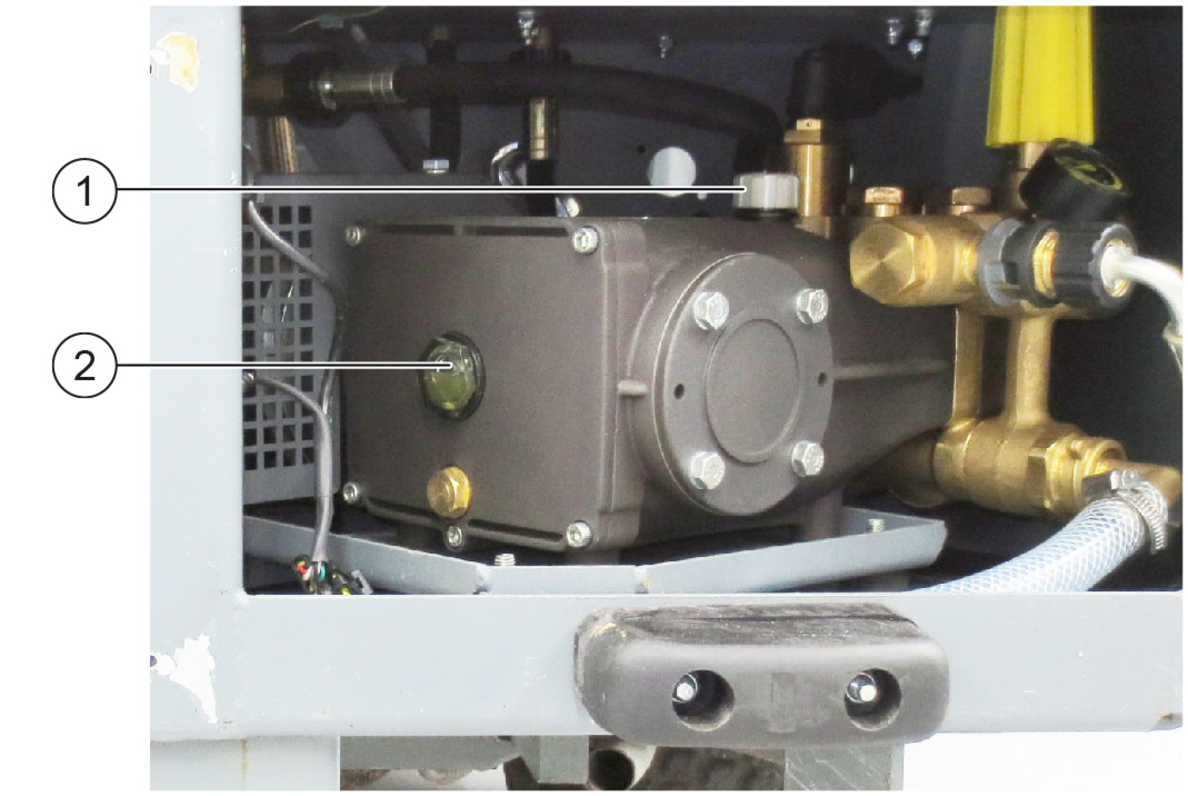

1. Otwór wlewowy oleju
2. Wziernik

1. Sprawdzić poziom oleju we wzierniku, w razie potrzeby uzupełnić olej (do połowy wziernika).

   Gatunek oleju 15W-40.

2. Wykręcić korek z otworu wlewowego oleju.

3. Wlać olej.

4. Wkręcić korek w otwór wlewowy oleju.

5. Zetrzeć rozlany olej.

Mniejsze usterki można usunąć samodzielnie, korzystając z poniższego przeglądu.

W razie wątpliwości należy skontaktować się z autoryzowanym serwisem.

• Świeci się wskaźnik usterki akumulatora

• Świeci się lampka ostrzegawcza zbiornika na środek do pielęgnacji systemu

• Palnik nie uruchamia się

• Sadza w palniku

• Biały dym z palnika

• Występują wahania ciśnienia roboczego

• Pompa wysokociśnieniowa nie wytwarza ciśnienia

• Pompa wysokociśnieniowa stuka

• Woda kapie z obudowy

• Zawór nadmierno-przepływowy stale otwiera się / zamyka się (przy otwartym ręcznym pistolecie natryskowym)

Przyczyna:

• Brak ładowania akumulatora

Sposób usunięcia:

• Skontaktować się z serwisem

Przyczyna:

• Zbiornik jest pusty

  Wskazówka

  Palnik wyłącza się

Sposób usunięcia:

• Uzupełnić płyn do pielęgnacji systemu RM 110

Przyczyna:

• Pusty kanister na paliwo

Sposób usunięcia:

• Uzupełnić olej napędowy

Przyczyna:

• Przełącznik dmuchawy wyłączony

Sposób usunięcia:

• Przełącznik dmuchawy włączony

Przyczyna:

• Nieprawidłowo ustawiony lub zanieczyszczony palnik

Sposób usunięcia:

• Skontaktować się z serwisem

Przyczyna:

• Uszkodzony zawór elektromagnetyczny paliwa

  Wskazówka

  Olej napędowy kapie

Sposób usunięcia:

• Skontaktować się z serwisem

Przyczyna:

• Brak iskry zapłonu (można to stwierdzić przez wziernik na pokrywie palnika)

Sposób usunięcia:

• Skontaktować się z serwisem

Przyczyna:

• Woda kondensacyjna w przewodzie dyszy

Sposób usunięcia:

• Skontaktować się z serwisem

Przyczyna:

• Zbyt niskie ciśnienie paliwa

Sposób usunięcia:

• Skontaktować się z serwisem

Przyczyna:

Nieszczelność w obszarze zasysania pompy wysokociśnieniowej

Sposób usunięcia:

1. Sprawdzić system przewodów

Przyczyna:

Zanieczyszczony filtr wody

Sposób usunięcia:

1. Wyczyścić / wymienić filtr wody

Przyczyna:

Zatkana / wypłukana dysza

Sposób usunięcia:

1. Wyczyścić / wymienić dyszę

Przyczyna:

Nieszczelne lub zapchane przewody zasilające pompy wysokociśnieniowej

Sposób usunięcia:

1. Zlecić serwisowi kontrolę urządzenia

Przyczyna:

Nieszczelny zawór bezpieczeństwa

Sposób usunięcia:

1. Zlecić serwisowi ustawienie i uszczelnienie

Przyczyna:

Nieszczelne przewody zasilające pompy wysokociśnieniowej

Sposób usunięcia:

1. Sprawdzić, w razie potrzeby skontaktować się z serwisem

Przyczyna:

Nieszczelna pompa wysokociśnieniowa

Sposób usunięcia:

1. Sprawdzić, dopuszczalny wyciek to 3 krople na minutę

   W razie stwierdzenia większej nieszczelności należy zlecić serwisowi kontrolę

Przyczyna:

Zatkana dysza

Sposób usunięcia:

1. Wyczyścić dyszę

Przyczyna:

Przestawiony / uszkodzony zawór nadmierno-przepływowy

Sposób usunięcia:

1. Zlecić serwisowi ustawienie / wymianę zaworu nadmierno-przepływowego

Przyczyna:

Urządzenie jest pokryte kamieniem

Sposób usunięcia:

1. Skontaktować się z serwisem

Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym zasadniczym wymogom dyrektyw UE dotyczącym bezpieczeństwa i zdrowia. Wszelkie nieuzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia.

Produkt: Myjka wysokociśnieniowa

Typ: 2.200-xxx

2006/42/WE (+2009/127/WE)

2014/30/UE

2000/14/WE

ECE R 10

EN 60335-1

EN 60335-2-79

EN 1829-1

EN 1829-2

EN ISO 12100: 2010

EN 13309: 2010

2000/14/WE: Załącznik V

Zmierzony: 96

Gwarantowany: 99

Niżej podpisane osoby działają na zlecenie i z upoważnienia zarządu.

---

Administrator dokumentacji:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 01.09.2018
