Veuillez lire le présent le manuel d'instructions original et le chapitre des consignes de sécurité avant la première utilisation de l'appareil. Suivez ces instructions.

Conservez les pour une utilisation ultérieure ou pour le propriétaire suivant.

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

Dangers pour l'opérateur et d'autres personnes en cas de mauvaise manipulation ou de mauvaise utilisation par :

• pression de l'eau élevée

• tension électrique élevée

• air comprimé

• détergent

Pour éviter les dangers pour les personnes, les animaux et les objets, lire avant la première utilisation de l'installation :

• le manuel d'utilisation, y compris toutes les consignes de sécurité

• les directives nationales correspondantes du législateur

• les consignes de sécurité fournies avec les détergents utilisés

S'assurer que :

• vous avez vous-même compris toutes les remarques

• tous les utilisateurs de l'installation sont informés de ces remarques et les ont comprises

Toutes les personnes en charge de l'installation, de la mise en service et de la commande doivent :

• être qualifiées en conséquence

• connaître et respecter le manuel d'utilisation

• connaître et respecter les directives correspondantes

S'assurer que tous les utilisateurs sont informés, en mode libre service, par des panneaux d'instructions clairs sur :

• les dangers potentiels

• les dispositifs de sécurité

• la commande de l'installation

Le manuel d'utilisation doit être mis en application dans des instructions de service par l'exploitant de la station de lavage en respectant les conditions locales et individuelles. Les instructions de service doivent être rendues publiques de manière adaptée en les plaçant ou en les accrochant sur le poste de travail.

Les normes et directives suivantes (disponibles auprès de Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Cologne) sont valables pour l'exploitation de cette station en République fédérale d'Allemagne.

• Directive pour la prévention des accidents « Directives générales » BGV A1

• Sécurité des stations de lavage pour véhicules EN 17281

• Règlement relatif à la sécurité du fonctionnement

Seules des personnes familières avec ces tâches et avec le manuel d'utilisation et qui ont été instruites sur les dangers liés à l'installation peuvent être chargées de la commande, de la surveillance, de l'entretien, de la maintenance et du contrôle des stations de lavage pour véhicules.

Pour les stations de lavage en libre service une personne familière avec la station de lavage doit être joignable durant le mode veille et doit exécuter ou ordonner les mesures nécessaire afin d'éviter tout danger en cas de dysfonctionnement.

Des indications bien visibles concernant la commande et l'utilisation conforme de la station de lavage sur la piste de lavage doivent être mises en place pour l'utilisateur.

Les travaux d'entretien et de maintenance ne doivent foncièrement être réalisés que lorsque la station de lavage est éteinte.

Le manuel d'utilisation doit être accessible à tous les opérateurs.

L'installation ne doit pas être commandée par des personnes de moins de 18 ans. Les apprentis de plus de 16 ans sous surveillance font exception à la règle.

L'installation est mise en service sur le panneau de commande ou sur un lecteur de cartes de lavage / de code.

• Les occupants doivent quitter le véhicule avant le lavage.

• L'accès à l'installation est interdit lors du processus de lavage.

• essence

• fioul ou diesel

• solvant

• liquides contenant des solvants

• acides

• acétone

Les bruits émis par l'installation sont sans danger pour le client du lavage, à cause de l'exposition de courte durée.

Une remise en marche incontrôlée de l'installation après une panne de courant doit être exclue par des mesures de construction.

Observez les directives locales relatives à l'élimination des eaux usées.

Afin de garantir une exploitation sûre de l'installation et de prévenir tout danger lors de la maintenance, de la surveillance et du contrôle, les instructions correspondantes doivent être respectées.

Les travaux d'entretien et de maintenance doivent être réalisés, à des moments réguliers, par une personne spécialisée, suivant les indications du fabricant. Observez les directives et exigences en matière de sécurité existantes. Faite réaliser les travaux sur l'installation électrique uniquement par un électricien.

L'état sûr de cette station de lavage doit être contrôlé avant la première mise en service et ensuite au minimum tous les six mois par une personne experte.

Ce contrôle englobe principalement :

• Contrôle visuel visant à détecter de l'usure ou une détérioration extérieure visible

• Test de fonctionnement

• Intégralité et efficacité des dispositif de sécurité pour les installations en libre service tous les jours avant de débuter l'exploitation, pour les installations surveillées en fonction des besoins, cependant au moins une fois par mois.

Utilisez exclusivement les pièces de rechange d'origine du fabricant ou les pièces qu'il recommande, sans quoi le droit de recours en garantie devient caduque.

Observez toutes les consignes d'utilisation et de sécurité jointes à ces pièces.

Cela concerne :

• Les pièces de rechange et d'usure

• Les accessoires

• Les fluides de fonctionnement

• Les détergents

Les pompes haute pression pour l'alimentation du dispositif de lavage de dessous de caisse et de lavage haute pression disposent des dispositifs de sécurité suivants.

La soupape de sécurité ouvre en cas de dépassement de la surpression de service admissible et l’eau s’écoule sans pression à l’air libre.

Cette station de lavage est exclusivement conçue pour le lavage extérieur de véhicules avec équipement de série et de véhicules de livraison fermés.

Font également partie d'une utilisation conforme :

• Observer toutes les remarques dans ce manuel d'utilisation.

• Respecter les consignes d'inspection et de maintenance.

Afin d'éviter tout dommage sur les véhicules et la station de lavage, seuls les voitures et véhicules de livraison fermés correspondant aux dimensions limites indiquées peuvent être lavés, voir chapitre Caractéristiques techniques.

Il convient de mettre en place une séparation de réseau de catégorie 5 conforme à la norme EN 1717 entre l’installation et le réseau d’eau potable pour protéger le réseau d’eau potable.

L'installation doit être mise en place par du personnel qualifié. Les dispositions de sécurité locales en vigueur (par ex. écarts entre l'installation et les bâtiments) doivent être respectées lors de la mise en place.

Toute utilisation non conforme est interdite.

Les opérateurs sont responsables des risques découlant d'une utilisation non conforme. L'utilisation à un usage autre que ceux décrits dans cette documentation est interdite.

Le portique de lavage n'est pas adapté pour le nettoyage de :

• Véhicules spéciaux, comme par exemple les véhicules avec des structures en alcôve ou de toiture dépassant vers l'avant du pare-brise, ou en arrière du pare-brise arrière.

• Machines de construction

• Véhicules à remorques

• Véhicules à deux et trois roues

• Véhicules avec pneus doubles/pneus jumelés

• Pick-Ups (en option possible)

• Décapotables avec capote ouverte

• Décapotables avec capote fermée sans indication du fabricant quant à l'aptitude au lavage en station de lavage

Si ces instructions ne sont pas respectées, le fabricant de l'installation décline toute responsabilité pour d'éventuels

• dommages corporels

• dommages matériels

• blessures d'animaux.

• Détergents destinés au lavage de l'atelier de lavage.

• Détergents destinés au lavage extérieur de la station de lavage.

• Détergents acides.

• Détergents qui sont appliqués sur le véhicule à l'aide d'un appareil séparé (par ex. détergent pour jantes).

• Produit pour le traitement des eaux usées.

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Les balais latéraux rotatifs nettoient le véhicule de côté, au niveau de l'avant et de l'arrière.

La brosse de toit rotative élimine la saleté sur la face supérieure du véhicule.

La station de lavage est équipée de deux dispositifs de lavage des roues pour un lavage en profondeur des jantes. La position des roues est détectée par une barrière photoélectrique.

Les brosses rotatives sont appuyées par un vérin pneumatique contre les jantes.

L'alimentation en eau des brosses se fait par une buse respectivement alignée au centre.

Les buses et arcs d'aspersion permettent de pulvériser l'eau industrielle et l'eau du robinet sur le véhicule.

En fonction du programme de lavage, l'eau est mélangée à du détergent et produit d'entretien.

---

A1 = eau du robinet, agent d'aide au séchage chimique (CTH), cire

A2 = eau industrielle, shampoing

A3 = polissage (en option, au lieu de C3)

B1 = eau industrielle, shampoing

B2 = mousse, insectes, basique intense

C1 = eau industrielle, shampoing

C2 = eau du robinet, CTH, cire

C3 = polissage

G = prévaporiser les jantes

L = détachant goudron

K = brillance pneu

H2 = lavage des roues haute pression

H 3 = buses haute pression latérale

H4 = buses haute pression toit

Le détergent pour le prénettoyage est appliqué sous forme de mousse pour prolonger le temps d'action.

Les filtres retiennent les paticulles susceptibles de colmater les buses.

Les pompes de dosage mélangent les produits de nettoyage ou d'entretien.

L'air nécessaire pour le séchage au jet d'air des côtés du véhicule sort des buses de séchage.

Les barres de la soufflerie de séchage sont guidées le long des contours du véhicule. Les ventilateurs intégrés créent le flux d'air nécessaire au séchage du véhicule.

Le feu de positionnement a les fonctions suivantes :

• Positionnement du véhicule avant le lavage.

• Le sens de sortie est indiqué une fois le lavage terminé.

• Affichage des dysfonctionnements.

Les barrières photoélectriques permettent de détecter :

• La position et les contours du véhicule.

• La position des roues du véhicule.

Les bidons de produit d'entretien et de détergent et les pompes de dosage se trouvent dans la colonne 2.

8 bidons maximum trouvent place dans la colonne 2.

Si plus de bidons sont nécessaires, l'alimentation peut se faire facultativement à partir du local technique.

Les tuyaux d'aspiration, bidons et les pompes de dosage correspondantes sont signalisés par les mêmes couleurs. Identification des pompes de dosage.

*Taille de conditionnement 10 litres

** Taille de conditionnement 20 litres

Les principales caractéristiques de l'installation figurent sur la plaque signalétique.

L'armoire de commande de l'installation se trouve dans le répartiteur d'alimentation.

L'interrupteur principal de l'installation est placé sur le répartiteur d'alimentation.

Le répartiteur d'alimentation se trouve en dehors de la station de lavage dans le local technique ou à un autre endroit adapté à proximité de la station de lavage.

---

1. Répartiteur d'alimentation
2. Interrupteur à clé, voir Système de comptage ABS

   • 0 = installation éteinte

   • 1 = commande via le lecteur de carte de lavage

   • 2 = commande via le lecteur de carte de lavage et le panneau de commande (écran)

3. Interrupteur principal, voir Interrupteur principal

En cas de danger pour les personnes, choses et animaux, l'installation doit être immédiatement mise hors service en appuyant sur le bouton « ARRÊT D'URGENCE ».

Les boutons d'arrêt d'urgence se trouvent :

• sur le lecteur de carte de lavage / de code

• sur le panneau de commande

• Facultativement à l'entrée de l'atelier de lavage lorsque le panneau de commande ou le lecteur de carte de lavage / de code ne s'y trouve pas.

La station de lavage est livrée avec :

• un panneau de commande avec écran

• un lecteur de carte de lavage / de code (option)

Une sécurité mécanique maintient l'installation sur les rails même en cas de faute grave du client du lavage.

Pour l'exploitation de la station de lavage en libre service, un lecteur de carte de lavage ou un lecteur de code est utilisé.

Le raccord d'eau industrielle permet d'utiliser l'eau de pluie ou l'eau recyclée en tant que remplacement partiel de l'eau du robinet.

Au lieu d'une brosse plate, le dispositif de lavage des roues planétaire à 3 brosses est mis en place.

Les dispositifs de lavage des roues peuvent également être dotés d'un réglage en hauteur.

Les jets d'eau provenant de 2 buses supplémentaires nettoient les cartes de roue et les bas de caisse du véhicule.

Le dispositif de lavage de dessous de caisse permet de laver le dessous de caisse de véhicule. Pour cela, de l'eau sous haute pression est pulvérisée via deux tubes de buses pivotants sur l'ensemble du dessous de caisse.

Les buses de prévaporisation permettent d'appliquer la mousse sur la moitié avant du véhicule. La mousse est fabriquée à partir d'eau, d'agent de prévaporisation et d'air comprimé.

Le produit chimique pour le prénettoyage est appliqué sur le véhicule et sort des buses stationnaires.

La mousse est fabriquée à partir d'eau, d'agent de prévaporisation et d'air comprimé.

Un mélange de détergent-eau émulsionné est vaporisé sur les jantes à l'aide de 2 buses à mousse stationnaires.

Le lavage haute pression permet de libérer la surface du véhicule des déchets volumineux. De par la réduction du risque d'éraflures causées par des grains de sable ou autre, le nettoyage à haute pression contribue à un nettoyage respectueux de la peinture.

Différentes versions sont disponibles :

• pression de travail 16 bars (1,6 mPa)

• pression de travail 60 bars (6 mPa)

• pression de travail 70 bars (7 MPa), pompe haute pression onboard (dans le portique)

De la cire moussante est appliquée sur le véhicule avant l'opération de séchage à partir des buses d'aide su séchage.

De l'eau mélangée à de la cire est vaporisée sur le véhicule à partir des buses de cire froide. 2 cires froides différentes (cire 1 et cire 2) peuvent être choisies.

Le chauffage pour détergent se trouve dans l'alimentation détergent dans la colonne 2.

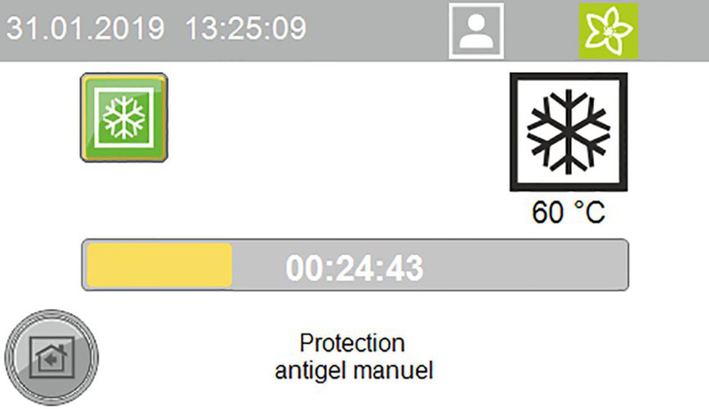

La station de lavage peut être dotée d'une mise hors gel.

En cas de risque de gel, l'eau est automatiquement expulsée du système de conduites.

L'opération d'évacuation par soufflage est commandée par un thermostat.

De l'eau déminéralisée (en provenance d'une installation reverse-osmose existant ou en option) ou de l'eau du robinet avec un agent d'aide au séchage ajouté peut être appliquée sur le véhicule en sortant des buses de l'aide au séchage.

Un mélange de détergent-eau émulsionné à l'air comprimé est vaporisé sur le véhicule à l'aide de 2 buses à mousse stationnaires. Un lustrage est alors effectué avec les brosses de lavage.

Les interrupteurs de sécurité sont nécessaires lorsque les distances de sécurité entre la station de lavage et des constructions fixes (par ex. murs, colonnes, lavabos) ne peuvent pas être respectées. Les interrupteurs de sécurité empêchent que des personnes soient écrasées entre l'installation et le mur.

Si un interrupteur de sécurité touche un obstacle, la station de lavage est immédiatement stoppée.

La protection anti-éclaboussures permet de protéger les surfaces voisines de la piste de lavage des salissures et des projections d'eau provenant des balais latéraux.

La protection anti-éclaboussures doit être fixée sur les surfaces extérieures des châssis et des colonnes.

Les chasse-roues ont pour tâche de garantir une orientation centrale du véhicule. Ils empêchent que le véhicule soit stationné trop loin du centre.

La fonction de réinitialisation permet, en donnant un ordre via une interface, de remettre à distance le portique de lavage en position initiale. La fonction peut être autorisée par un paramètre séparé dans la commande de l'installation.

• En règle générale, cette fonction ne peut être autorisée que dans les pays ou les sites où elle est admissible.

• Une surveillance vidéo doit être installée sur le site et couvrir l'ensemble de la zone de l’allée de lavage ou de la voie d'accès à l'installation. D’autre part, les réglementations doivent être utilisées si elles sont en vigueur dans le pays / la région dans le/laquelle l’installation est installée.

• La personne qui effectue la réinitialisation à distance doit d'abord s'assurer, par le biais de la vidéo-surveillance, qu'aucune personne ne se trouve sur le trajet de l'installation. Si la commande est ensuite demandée par une personne, celle-ci doit prouver que l'installation et son trajet sont entièrement libres en confirmant une consigne de sécurité (par ex. fenêtre PopUp).

• La personne qui intègre l'installation dans son système, p.ex. via Internet, est responsable de la sécurité ou de la cybersécurité nécessaires et doit réaliser une analyse de risques sur l'installation.

La commande de portail sur place est commandée par la commande de portail de véhicule avec des signaux pour le déroulement du lavage.

Une différence est faite entre la commande de portail d'été et d'hiver.

• Les portes sont ouvertes avant le début du lavage.

• Le véhicule peut entrer.

• Les portes se ferment lorsque le lavage commence.

• Les portes s'ouvrent à la fin du lavage et restent ouvertes.

• Le portail d'entrée est fermé avant le début du lavage et doit être ouvert pour permettre l'accès au véhicule. Cela se fait par exemple en introduisant une carte de lavage dans le lecteur de carte de lavage.

• Lorsque le lavage débute (par ex. en appuyant sur la touche « Start » sur le lecteur de carte de lavage), le portail d'entrée se ferme.

• À la fin du lavage, le portail de sortie s'ouvre et se referme à nouveau une fois le véhicule sorti.

En cas de danger pour les personnes, choses et animaux, l'installation doit être immédiatement mise hors service en appuyant sur le bouton « ARRÊT D'URGENCE ».

Les boutons d'arrêt d'urgence se trouvent :

• sur le lecteur de carte de lavage / de code

• sur le panneau de commande

• Facultativement à l'entrée de l'atelier de lavage lorsque le panneau de commande ou le lecteur de carte de lavage / de code ne s'y trouve pas.

L'interrupteur principal se trouve sur le répartiteur d'alimentation.

Mettre l'interrupteur principal sur « 1 » pour allumer l'installation.

Il est possible de choisir sur l'interrupteur à clé sur le répartiteur d'alimentation, voir Répartiteur d'alimentationles points de commande à partir desquels les programmes de lavage peuvent être démarrés.

• Position 0 : pas de démarrage du programme possible

• Position 1 : démarrage du programme sur le lecteur de carte de lavage / de code possible

• Position 2 : démarrage du programme sur le lecteur de carte de lavage / de code et sur le panneau de commande possible

Le programme de lavage peut être choisi des manières suivantes, en fonction de la version du lecteur de carte de lavage / de code :

• saisie sur un clavier

• programme indiqué sur la carte de lavage

• saisie d'un numéro de code.

Le produit d'entretien et de détergent sont dosés par les pompes de dosage qui se trouvent dans la colonne 2.

L'affectation des pompe de dosage est donnée à titre d'exemple. Par défaut, les pompes de dosage 1-4 sont toujours affectées comme illustré.

Pour les pompes de dosage 5-8, il est possible de choisir entre 7 différents détergents et produite d'entretien.

---

1. Pompe de dosage
2. Pompe de dosage shampoing
3. Pompe de dosage mousse
4. Pompe de dosage cire 1
5. Pompe de dosage prénettoyage (insectes)
6. Pompe de dosage cire 2
7. Pompe de dosage détergent pour jantes (mousse pour jantes)
8. Pompe de dosage lustrage

Les pompes de dosage permettent d'ajouter du détergent et produit d'entretien à l'eau de lavage en fonction du programme de lavage et de l'équipement de l'installation.

Remarque

Les quantités de dosage sont réglées idéalement par le technicien lors de la première mise en service de l'installation. En règle générale, aucune modification des réglages n'est nécessaire.

---



1. Touche de purge
2. Levier de purge
3. Bouton de réglage quantité de dosage

ATTENTION

Endommagement de la pompe de dosage dû à la marche à vide

Réglez la quantité de dosage uniquement lorsque la pompe de dosage fonctionne.

1. Extraire le bouton de réglage de la quantité de dosage.

2. Appuyer en alternance sur la touche de purge et la relâcher, et tourner pendant ce temps le bouton de réglage sur la valeur souhaitée.

3. Relâcher la touche de purge.

4. Appuyer sur le bouton de réglage de la quantité de dosage.

L'alimentation en air comprimé de l'installation doit fonctionner.

---



1. Touche de purge
2. Levier de purge
3. Bouton de réglage quantité de dosage

1. Tourner le levier de purge dans le sens anti horaire jusqu'en butée.

2. Régler la quantité de dosage sur 100%.

3. Appuyer sur la touche de purge jusqu'à ce que le détergent sorte sans aucune bulle de la conduite de purge en dessous de la pompe de dosage.

4. Régler la quantité de dosage sur la valeur souhaitée, voir Réglage de la quantité de dosage.

5. Tourner le levier de purge dans le sens horaire jusqu'en butée.

---

Vous pouvez, p.ex., faire à l'écran des modifications sur l'installation, régler les affichages à l'écran, afficher des informations sur l'installation.

En fonction du menu dans lequel on se trouve ou du statut de l'installation, les symboles suivants s'affichent à l'écran

	Installation opérationnelle
	Installation en dérangement

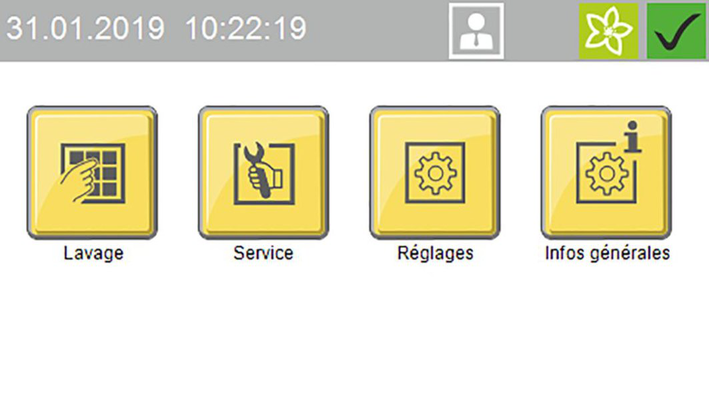

	Bouton Home Le bouton Home permet de revenir un niveau en arrière à partir d'un sous-menu.
	Droit d'accès utilisateur connecté
	Droit d'accès fournisseur détergent connecté
	Droit d'accès exploitant connecté
	Droit d'accès service connecté
	Programme de lavage saisonnier printemps réglé
	Programme de lavage saisonnier été réglé
	Programme de lavage saisonnier automne réglé
	Programme de lavage saisonnier hiver réglé

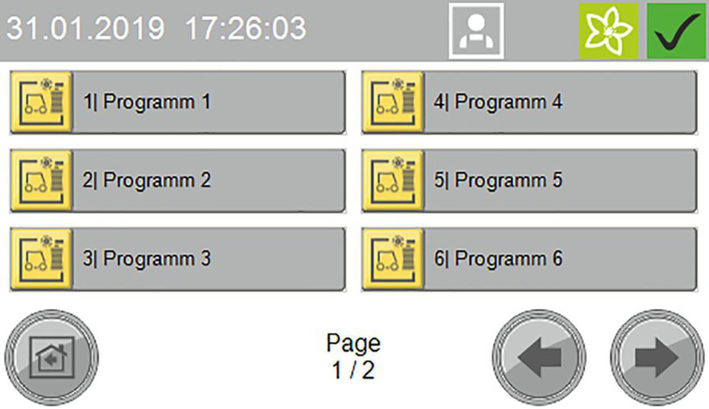

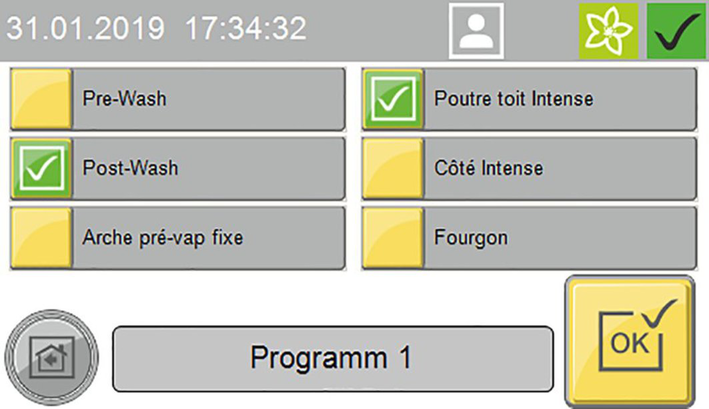

Les programmes et programmes supplémentaires peuvent être choisis et démarrés dans le menu Lavage.

Le programme en cours peut être interrompu et l'affichage de progrès en pourcentage s'affiche.

---

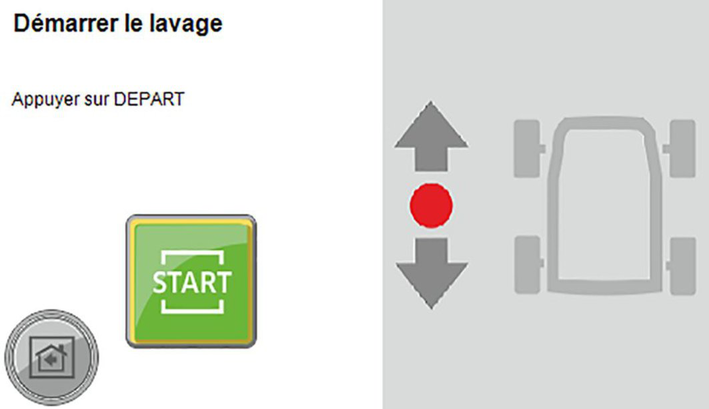

Démarrer le programme de lavage, voir Démarrer le programme sur l'écran.

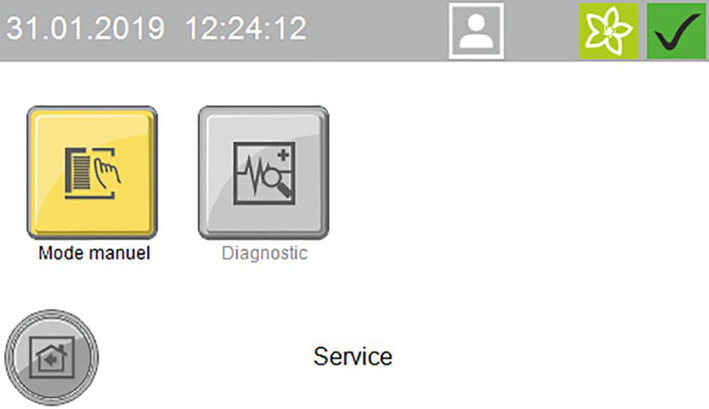

Les fonctions manuelles peuvent être effectuées dans le menu de service et la protection antigel manuelle peut être démarrée.

---

Le menu service comporte les sous-menus suivants :

• mode manuel (fonctions manuelles portique, démarrage manuel de la protection antigel, fonctions manuelles système d'eau)

• Diagnostique (uniquement exploitant et personnel de service)

  Les fonctions d'autodiagnostic de l'installation sont appelées.

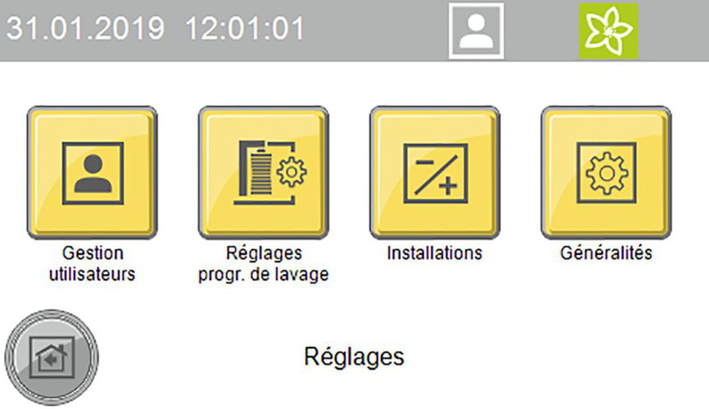

Le menu réglages comporte la gestion utilisateur et des réglages de l'installation peuvent y être effectués.

---

Le menu réglage comporte les sous-menus suivants :

• gestion des utilisateurs

• Réglages du programme de lavage (vitesse du portique pour le prénettoyage, brossage, entretien et séchage, réglage saisonnier)

• Installations (détergent, alimentation en eau, fonctionnement du portique, affichage texte client prio)

• Généralités (régler date, heure et heures d'ouverture, sélectionner la langue, afficher les informations système)

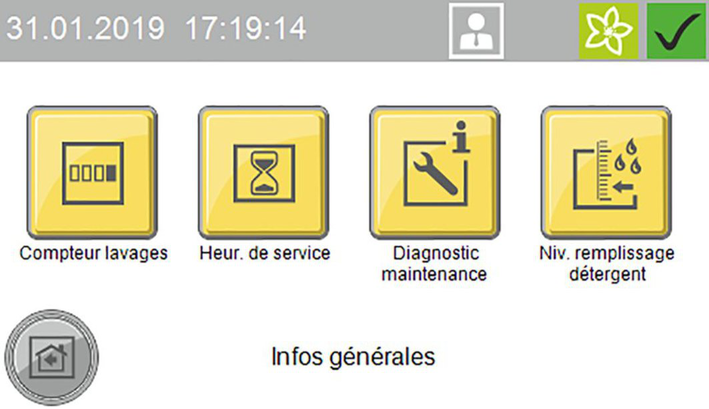

Le menu permet d'afficher des évaluations de l'installation ainsi que les niveaux de remplissage actuels de détergent.

---

Le menu Informations générales comporte les sous-menus suivants :

• Compteur de lavages (uniquement exploitant) - Affichage des lavages effectués et interrompus

• Heures de service

• Diagnostic maintenance - Intervalle avec la prochaine maintenance, informations système, mémoire d'erreurs, mémoire d'événements

• Niveaux de remplissage détergent - Niveau de remplissage pourcentuel du détergent (option)

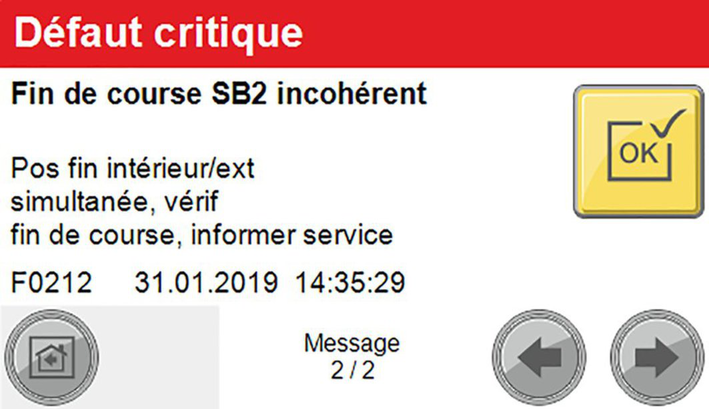

Les messages push suivants peuvent être affichés à l'écran durant le fonctionnement de l'installation.

---

Si plusieurs défauts sont présents, ils sont affichés en permanence.

Les touches fléchées permettent de passer entre les affichages,

---

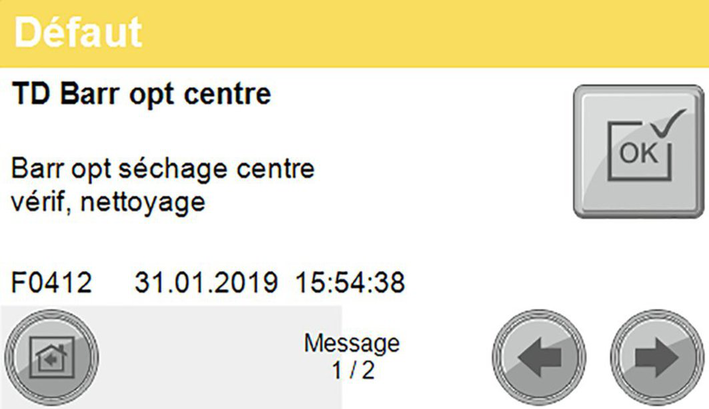

Les dysfonctionnements sont des défauts survenant durant le programme de lavage. Le programme de lavage est interrompu et peut être poursuivi une fois le défaut éliminé.

Si plusieurs défauts sont présents, ils sont affichés à la suite.

Les touches fléchées permettent de passer entre les affichages,

Une description détaillée pour éliminer le dysfonctionnement se trouve au chapitre Dépannage en cas de défaut.

---

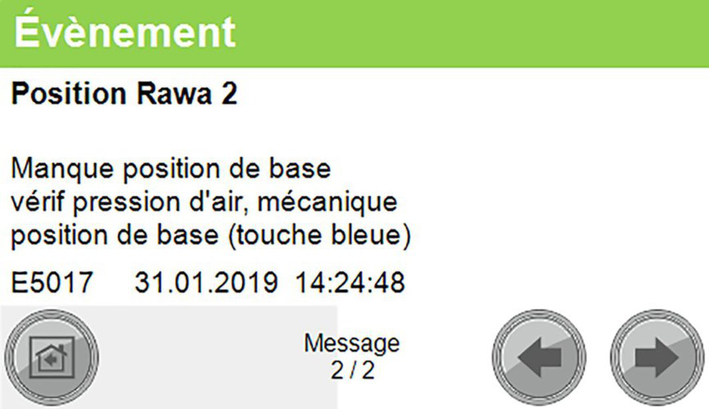

Un événement est un défaut qui survient lorsqu'aucun programme de lavage n'est actif.

Si plusieurs événements sont présents, ils sont affichés à la suite.

Les touches fléchées permettent de passer entre les affichages,

Une description détaillée pour éliminer le dysfonctionnement se trouve au chapitre Dépannage en cas de défaut.

---

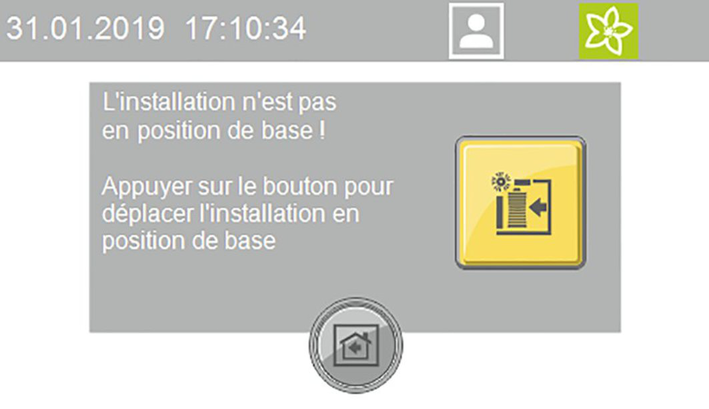

Ce message apparait lorsqu'une unité d'entraînement ne se trouve pas en position de base.

---

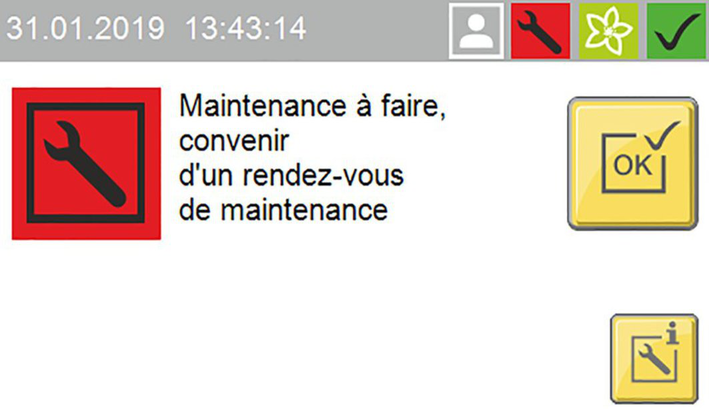

Le message apparait lorsqu'une date de maintenance arrive à échéance.

1. Ouvrir les vannes d'arrêt d'eau et d'air comprimé.

2. Mettre l'interrupteur principal sur le répartiteur d'alimentation sur la position « 1 ».

3. Appuyer sur la touche bleue tension de commande / position de base sur le panneau de commande.

L'installation est opérationnelle. Le véhicule à laver peut entrer.

---



1. Bouton d'arrêt d'urgence
2. Touche tension de commande / réglage de base

1. Déverrouiller le bouton d'arrêt d'urgence en le tirant.

2. Appuyer sur la touche bleue tension de commande / position de base sur le panneau de commande.

   En position de base, le voyant de signalisation supérieur vert « En avant » du feu de positionnement s'allume. L'installation est à nouveau opérationnelle, le véhicule à laver peut entrer.

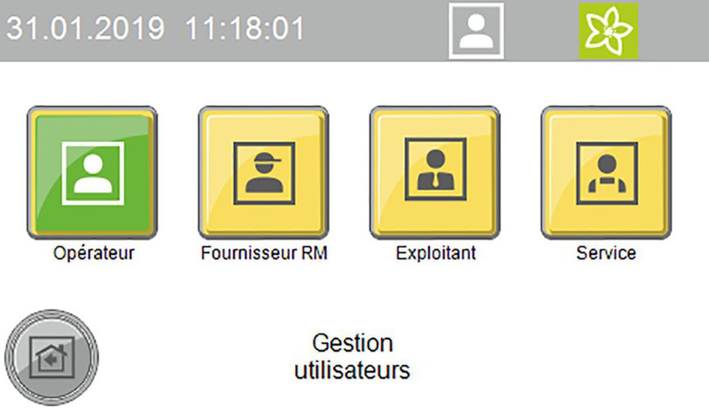

1. Sélectionner Réglages /Gestion des utilisateurs dans le menu principal.

   Les utilisateurs possibles s'affichent.

---



2. Sélectionner l'utilisateur.

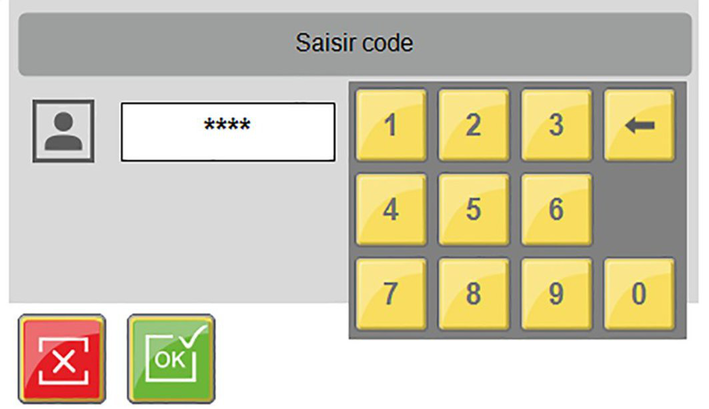

   La fenêtre de saisie du code s'ouvre.

   ---



3. Saisir le code et confirmer.

   Le symbole de l'utilisateur connecté s'affiche dans la ligne supérieure.

   Remarque

   Le niveau utilisateur est réinitialisé automatiquement au niveau utilisateur au bout de 30 minutes.

ATTENTION

Dommage sur l'installation et le véhicule

Veillez à ce que les mesures suivantes soient prises avant le démarrage de l'installation afin d'éviter tout dommage sur le véhicule.

1. Fermer les fenêtres, portes et lucarnes.

2. Rentrer les antennes, les rabattre vers l'arrière ou les retirer.

3. Rabattre les rétroviseurs de grande taille ou dépassant largement

4. Examiner le véhicule en vue de trouver des éléments détachés et les démonter, par ex. :

   • moulures

   • becquet

   • pare-chocs

   • poignées de porte

   • pot d'échappement

   • déflecteur de vent

   • câbles de bâche

   • joints d'étanchéité

   • pare-soleil placés à l'extérieur

   • porte-bagages

Le feu de positionnement aide le client du lavage à positionner correctement le véhicule.

---



1. Avancer
2. Stopper, position correcte
3. Reculer

1. Placer le véhicule droit et au centre entre les rails.

1. Couper le moteur.

2. Enclencher une vitesse.

3. Pour les boîtes automatiques, choisir la position « P ».

4. Serrer le frein à main.

5. Contrôler si toutes les indications Préparer le véhicule sont appliquées.

6. Quitter le véhicule (tous les passagers).

7. Démarrer le programme de lavage en fonction du type de démarrage.

1. Appuyer sur la touche « Lavage ».

2. Sélectionner le programme de lavage souhaité.

3. Choisir les options proposées et confirmer avec OK.

4. Démarrer le programme de lavage.

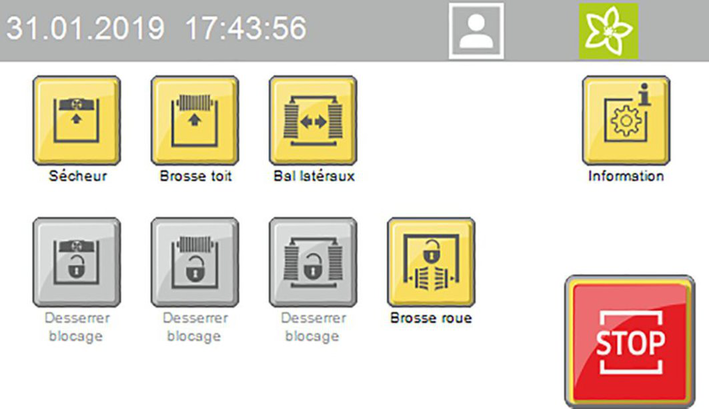

5. Durant le programme de lavage en cours, les fonctions manuelles suivantes peuvent être réalisées :

   1. Arrêter le séchoir / le relever

   2. Arrêter la brosse de toit / la relever

   3. Arrêter le balai latéral / le conduire vers l'extérieur

   4. Arrêter les brosses de roue

   Appuyer sur la touche « Information » pour afficher l'affichage d'avancée du programme.



1. Appuyer sur la touche « Stop ».

   Le programme est interrompu.



2. Appuyer sur la touche « Start » pour reprendre le programme.

À la fin du programme, le feu de positionnement indique si le véhicule doit sortir de l'installation par devant ou par derrière.

1. Sortir le véhicule de l'installation.

Les fonctions manuelles peuvent être effectuées pour les modules suivants :

• Portique - déplacement

• Brosse de toit - lever et descendre, allumer et éteindre

• Balais latéraux - déplacement vers l'intérieur et vers l'extérieur, allumer et éteindre

• Séchoir - lever et descendre, allumer et éteindre

• Brosse de roue - avancer et reculer, allumer et éteindre

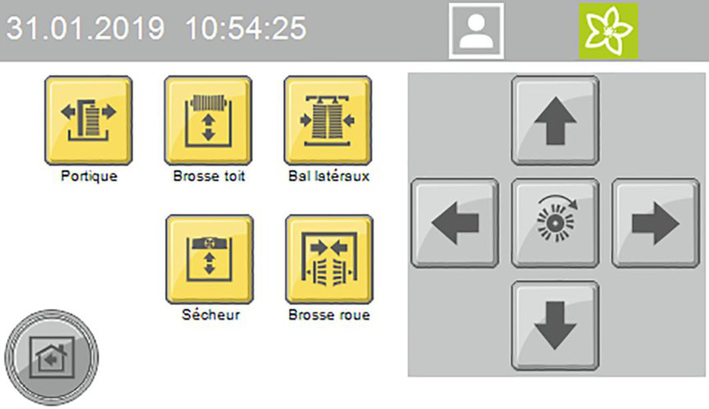

1. Sélectionner Service / mode manuel / portique manuel dans le menu principal.

   Le menu des fonctions manuelles réalisables s'ouvre.

   ---



2. Sélectionner le module.

   Les fonctions manuelles disponibles s'affichent en jaune.

3. Démarrer la fonction manuelle.

   Avant de pouvoir sélectionner un autre module, le module choisi doit être désélectionné.

---



1. Bidon de remplissage de 10 litres
2. Tube d'écoulement

1. Visser le tube d'écoulement sur le bidon de remplissage.

2. Ouvrir le réservoir de détergent ou de produit d'entretien correspondant.

3. Remplir le réservoir et le refermer.

1. Quitter le programme de lavage en cours.

2. Laisser l'interrupteur principal sur « 1 » pour que la mise hors gel puisse rester activée.

1. Quitter le programme de lavage en cours.

2. Purger toutes les conduites d'eau s'il est possible qu'il gèle pendant la durée de l'immobilisation.

3. Mettre l'interrupteur principal sur « 0 ».

4. Fermer la conduite d'eau.

5. Fermer la conduite d'air comprimé.

6. Retirer les détergents et produits d'entretien.

Si la température minimale est dépassée négativement, les étapes suivantes s'effectuent automatiquement :

1. Le programme de lavage en cours est mené à sa fin.

2. Une fois le programme de lavage terminé, les flexibles et les tubes de buse du portique sont soufflés à l'air comprimé.

3. Le démarrage d'autres programme de lavage est bloqué.

---



1. Sélectionner mode manuel dans le menu principal.

2. Appuyer sur la touche « Protection antigel manuelle » pour démarrer la protection antigel.

   La protection antigel est démarrée et le temps restant s'affiche à l'écran.

   ---



La base de la sécurité du fonctionnement d'une installation est une maintenance régulière suivant le plan de maintenance.

Qui peut effectuer les travaux d'entretien et de maintenance ?

Les travaux portant la remarque « Exploitant » peuvent être réalisés uniquement par des personnes instruites capables de commander et de maintenir l'installation en toute sécurité.

Les travaux portant la remarque « Service après-vente » peuvent être réalisés uniquement par les monteurs du service après-vente Kärcher ou par des monteurs mandatés par Kärcher.

Afin de garantir un fonctionnement fiable de l'installation, nous vous recommandons de souscrire à un contrat de maintenance. Veuillez-vous adresser au service après-vente KÄRCHER compétent.

Votre propre sécurité ainsi que celle des autres exige que l'installation soit éteinte lors des travaux d'entretien et de maintenance. Toutes les pièces de l'installation nécessitant une maintenance n'étant pas librement accessibles, certaines pièces de l'installation doivent être bougées lors des travaux d'entretien et de maintenance. Le « Mode manuel » est prévu à cet effet.

Le mode manuel s'affiche à l'écran.

1. Sortir le véhicule de l'installation.

2. Assurez-vous qu'aucune personne, ni animal, ne se tient dans l'installation.

3. Redémarrer l'installation.

4. Sélectionner le mode manuel à l'écran.

5. Déplacer les pièces de l'installation.

6. Couper l'installation et la protéger contre toute remise en marche.

7. Effectuer les travaux d'entretien et de maintenance

1. Fermer l'arrivée d'eau.

2. Dévissez le couvercle.

   ---



   1. Couvercle
   2. Joint
   3. Tamis
   4. Réducteur de pression

3. Retirez le tamis et rincez à l'eau.

4. Mettre le tamis en place dans le réducteur de pression. Vérifier la bonne fixation des joints.

5. Visser et serrer le couvercle.

1. Vérifiez si de l'eau fuit par l'ouverture de trop-plein.

   ---



   1. Réservoir d'eau propre
   2. Couvercle
   3. Ouverture de trop-plein
   4. Vanne à flotteur
   5. Sortie

2. Retirer le couvercle du réservoir d'eau propre.

3. Vérifiez si la soupape à flotteur se ferme complètement lorsque l'eau du robinet est pleine.

   Remarque

   Lorsque la soupape à flotteur est complètement fermée, aucune eau ne sort de la sortie.

4. Remettre le couvercle en place.

Qui est autorisé à éliminer les défauts ?

Les travaux portant la remarque « Exploitant » peuvent être réalisés uniquement par des personnes instruites capables de commander et de maintenir l'installation en toute sécurité.

Les électriciens sont des personnes ayant une formation professionnelle dans le domaine de la technique électrique.

Les travaux portant la remarque « Service après-vente » peuvent être réalisés uniquement par les monteurs du service après-vente Kärcher ou par des monteurs mandatés par Kärcher.

---

Éliminer le défaut conformément á l'affichage et acquitter avec la touche OK.

• Effet de nettoyage insuffisant

• La pompe haute pression n’établit pas la pression

• Le pointeur du manomètre de la pompe haute pression vibre fortement

• La soupape de sécurité de la pompe haute pression s'ouvre

• Trop peu ou pas d'eau sort des buses

• De l'eau continue de sortir des buses après le lavage

• Séchage insuffisant

• La brosse de lavage des roues ne tourne pas

• La brosse de lavage des roues sort lentement ou pas

• La brosse de lavage des roues sort au mauvais endroit

• Les brosses s'encrassent rapidement

• Les tubes des buses du lavage de dessous de caisse pivotent trop lentement / rapidement ou pas du tout

• Impossible d'allumer l'installation

Cause:

Pas ou trop peu de détergent.

Cause:

Pas ou trop peu d'air comprimé dans la conduite d'alimentation

Cause:

Brosses usées

Élimination:

Exploitant

• Contrôler le niveau de remplissage du produit d'entretien, faire l'appoint si nécessaire, purger la pompe de dosage.

• Contrôler l'air comprimé, le régler si nécessaire (0,6 mPa (6 bar) sur le manomètre unité de maintenance).

• Nettoyer le filtre d'aspiration de produit d'entretien, vérifier l'absence de dommage sur les conduites de produit d'entretien.

• Contrôler les brosses, les remplacer si besoin.

Cause:

Système de tuyauteries côté aspiration non étanche

Cause:

Manque d'eau

Élimination:

Exploitant, service après-vente

• Contrôler les raccords à vis et les flexibles.

• Éliminez le manque d'eau.

Cause:

La pompe aspire de l'air

Cause:

Amortisseur hydraulique de pression défectueux

Élimination:

Service après-vente

• Vérifiez la conduite d'aspiration.

• Remplacez l'amortisseur hydraulique de pression.

Cause:

Buses de la station de lavage bouchées

Élimination:

Exploitant

• Vérifiez, nettoyez et remplacez les buses.

Cause:

Flexible ou soupapes haute pression bouchés

Élimination:

Service après-vente

• Éliminez le colmatage.

Cause:

Filtre colmaté

Cause:

Pression de l'eau insuffisante

Cause:

Buses colmatées

Cause:

Air dans la pompe centrifuge

Cause:

Électrovanne ou conduite d'alimentation colmatée

Élimination:

Exploitant

• Nettoyer le filtre

• Contrôler l'arrivée d'eau et les pompes

• Nettoyer les pompes à l'air comprimé

• Purger la pompe centrifuge en desserrant la vis de purge

• Contrôler les électrovannes et conduites d'alimentation (eau et électricité), les réparer si nécessaire

Cause:

Électrovanne encrassée

Élimination:

Service après-vente

• Nettoyer les électrovannes

Cause:

Trop ou pas assez d'agent d'aide au séchage

Cause:

Agent d'aide au séchage incorrect

Cause:

Pas ou trop peu d'air comprimé

Élimination:

Exploitant

• Augmenter ou réduire le dosage

• Contrôler le niveau de remplissage du détergent

• Nettoyer le filtre d'aspiration

• Purger la pompe de dosage

• Utiliser l'agent d'aide au séchage d'origine de Kärcher

• Contrôler le fonctionnement de la soufflerie de séchage

Cause:

Le disjoncteur de protection de moteur s'est déclenché dans l'armoire de commande

Cause:

Pression d'appui trop élevée

Élimination:

Exploitant

• Contrôler le disjoncteur de protection de moteur dans l'armoire de commande

• Réduire la pression d'appui sur le réducteur de pression pour le lavage des roues

Cause:

Pas ou trop peu d'air comprimé

Élimination:

Exploitant, service après-vente

• Contrôler la pression d'air, régler si nécessaire.

• Augmenter la pression d'appui sur le réducteur de pression pour le lavage des roues

Cause:

Barrières photoélectriques encrassées

Élimination:

Exploitant

• Nettoyer les barrières photoélectriques, si nécessaire contrôler le réglage

Cause:

Dosage du shampoing trop faible

Élimination:

Exploitant

• Régler le dosage du shampoing

• Contrôler la quantité d'eau, régler si nécessaire.

Cause:

Pas ou trop peu d'air comprimé

Cause:

Unité de pivotement fortement encrassée

Cause:

Étrangleur mal réglé.

Élimination:

Exploitant, service après-vente

• Contrôler la pression d'air dans la conduite d'alimentation, régler si nécessaire.

• Nettoyer l'unité pivotante

• Régler l'étrangleur

Cause:

Défaut dans l'alimentation électrique

Élimination:

Exploitant, électricien

• Veiller à une alimentation électrique sans défaut conformément aux valeurs de raccordement

Affichage	Code de clignotement	Cause	Remède
	clignotement en alternance	Mode manuel activé	Message
	allumé	Lavage en cours	Message
	allumé	Lavage arrêté	Message
	clignotement en alternance	Défaut activé	Éliminer le défaut
	Clignotement bref	Arrêt d'urgence activé	Déterminer la cause et débloquer le bouton d'arrêt d'urgence
	allumé	Avancer en position	Avancer le véhicule
	allumé	Conserver la position	Arrêter le véhicule
	allumé	Reculer en position	Reculer le véhicule
	clignotant	Lavage terminé	Sortir le véhicule en marche avant
	clignotant	Lavage terminé	Sortir le véhicule en marche arrière

• Effet de nettoyage insuffisant

• La pompe haute pression n’établit pas la pression

• Le pointeur du manomètre de la pompe haute pression vibre fortement

• La soupape de sécurité de la pompe haute pression s'ouvre

• Trop peu ou pas d'eau sort des buses

• De l'eau continue de sortir des buses après le lavage

• Séchage insuffisant

• La brosse de lavage des roues ne tourne pas

• La brosse de lavage des roues sort lentement ou pas

• La brosse de lavage des roues sort au mauvais endroit

• Les brosses s'encrassent rapidement

• Les tubes des buses du lavage de dessous de caisse pivotent trop lentement / rapidement ou pas du tout

• Impossible d'allumer l'installation

Cause:

Pas ou trop peu de détergent.

Cause:

Pas ou trop peu d'air comprimé dans la conduite d'alimentation

Cause:

Brosses usées

Élimination:

Exploitant

• Contrôler le niveau de remplissage du produit d'entretien, faire l'appoint si nécessaire, purger la pompe de dosage.

• Contrôler l'air comprimé, le régler si nécessaire (0,6 mPa (6 bar) sur le manomètre unité de maintenance).

• Nettoyer le filtre d'aspiration de produit d'entretien, vérifier l'absence de dommage sur les conduites de produit d'entretien.

• Contrôler les brosses, les remplacer si besoin.

Cause:

Système de tuyauteries côté aspiration non étanche

Cause:

Manque d'eau

Élimination:

Exploitant, service après-vente

• Contrôler les raccords à vis et les flexibles.

• Éliminez le manque d'eau.

Cause:

La pompe aspire de l'air

Cause:

Amortisseur hydraulique de pression défectueux

Élimination:

Service après-vente

• Vérifiez la conduite d'aspiration.

• Remplacez l'amortisseur hydraulique de pression.

Cause:

Buses de la station de lavage bouchées

Élimination:

Exploitant

• Vérifiez, nettoyez et remplacez les buses.

Cause:

Flexible ou soupapes haute pression bouchés

Élimination:

Service après-vente

• Éliminez le colmatage.

Cause:

Filtre colmaté

Cause:

Pression de l'eau insuffisante

Cause:

Buses colmatées

Cause:

Air dans la pompe centrifuge

Cause:

Électrovanne ou conduite d'alimentation colmatée

Élimination:

Exploitant

• Nettoyer le filtre

• Contrôler l'arrivée d'eau et les pompes

• Nettoyer les pompes à l'air comprimé

• Purger la pompe centrifuge en desserrant la vis de purge

• Contrôler les électrovannes et conduites d'alimentation (eau et électricité), les réparer si nécessaire

Cause:

Électrovanne encrassée

Élimination:

Service après-vente

• Nettoyer les électrovannes

Cause:

Trop ou pas assez d'agent d'aide au séchage

Cause:

Agent d'aide au séchage incorrect

Cause:

Pas ou trop peu d'air comprimé

Élimination:

Exploitant

• Augmenter ou réduire le dosage

• Contrôler le niveau de remplissage du détergent

• Nettoyer le filtre d'aspiration

• Purger la pompe de dosage

• Utiliser l'agent d'aide au séchage d'origine de Kärcher

• Contrôler le fonctionnement de la soufflerie de séchage

Cause:

Le disjoncteur de protection de moteur s'est déclenché dans l'armoire de commande

Cause:

Pression d'appui trop élevée

Élimination:

Exploitant

• Contrôler le disjoncteur de protection de moteur dans l'armoire de commande

• Réduire la pression d'appui sur le réducteur de pression pour le lavage des roues

Cause:

Pas ou trop peu d'air comprimé

Élimination:

Exploitant, service après-vente

• Contrôler la pression d'air, régler si nécessaire.

• Augmenter la pression d'appui sur le réducteur de pression pour le lavage des roues

Cause:

Barrières photoélectriques encrassées

Élimination:

Exploitant

• Nettoyer les barrières photoélectriques, si nécessaire contrôler le réglage

Cause:

Dosage du shampoing trop faible

Élimination:

Exploitant

• Régler le dosage du shampoing

• Contrôler la quantité d'eau, régler si nécessaire.

Cause:

Pas ou trop peu d'air comprimé

Cause:

Unité de pivotement fortement encrassée

Cause:

Étrangleur mal réglé.

Élimination:

Exploitant, service après-vente

• Contrôler la pression d'air dans la conduite d'alimentation, régler si nécessaire.

• Nettoyer l'unité pivotante

• Régler l'étrangleur

Cause:

Défaut dans l'alimentation électrique

Élimination:

Exploitant, électricien

• Veiller à une alimentation électrique sans défaut conformément aux valeurs de raccordement

• Effet de nettoyage insuffisant

• La pompe haute pression n’établit pas la pression

• Le pointeur du manomètre de la pompe haute pression vibre fortement

• La soupape de sécurité de la pompe haute pression s'ouvre

• Trop peu ou pas d'eau sort des buses

• De l'eau continue de sortir des buses après le lavage

• Séchage insuffisant

• La brosse de lavage des roues ne tourne pas

• La brosse de lavage des roues sort lentement ou pas

• La brosse de lavage des roues sort au mauvais endroit

• Les brosses s'encrassent rapidement

• Les tubes des buses du lavage de dessous de caisse pivotent trop lentement / rapidement ou pas du tout

• Impossible d'allumer l'installation

Cause:

Pas ou trop peu de détergent.

Cause:

Pas ou trop peu d'air comprimé dans la conduite d'alimentation

Cause:

Brosses usées

Élimination:

Exploitant

• Contrôler le niveau de remplissage du produit d'entretien, faire l'appoint si nécessaire, purger la pompe de dosage.

• Contrôler l'air comprimé, le régler si nécessaire (0,6 mPa (6 bar) sur le manomètre unité de maintenance).

• Nettoyer le filtre d'aspiration de produit d'entretien, vérifier l'absence de dommage sur les conduites de produit d'entretien.

• Contrôler les brosses, les remplacer si besoin.

Cause:

Système de tuyauteries côté aspiration non étanche

Cause:

Manque d'eau

Élimination:

Exploitant, service après-vente

• Contrôler les raccords à vis et les flexibles.

• Éliminez le manque d'eau.

Cause:

La pompe aspire de l'air

Cause:

Amortisseur hydraulique de pression défectueux

Élimination:

Service après-vente

• Vérifiez la conduite d'aspiration.

• Remplacez l'amortisseur hydraulique de pression.

Cause:

Buses de la station de lavage bouchées

Élimination:

Exploitant

• Vérifiez, nettoyez et remplacez les buses.

Cause:

Flexible ou soupapes haute pression bouchés

Élimination:

Service après-vente

• Éliminez le colmatage.

Cause:

Filtre colmaté

Cause:

Pression de l'eau insuffisante

Cause:

Buses colmatées

Cause:

Air dans la pompe centrifuge

Cause:

Électrovanne ou conduite d'alimentation colmatée

Élimination:

Exploitant

• Nettoyer le filtre

• Contrôler l'arrivée d'eau et les pompes

• Nettoyer les pompes à l'air comprimé

• Purger la pompe centrifuge en desserrant la vis de purge

• Contrôler les électrovannes et conduites d'alimentation (eau et électricité), les réparer si nécessaire

Cause:

Électrovanne encrassée

Élimination:

Service après-vente

• Nettoyer les électrovannes

Cause:

Trop ou pas assez d'agent d'aide au séchage

Cause:

Agent d'aide au séchage incorrect

Cause:

Pas ou trop peu d'air comprimé

Élimination:

Exploitant

• Augmenter ou réduire le dosage

• Contrôler le niveau de remplissage du détergent

• Nettoyer le filtre d'aspiration

• Purger la pompe de dosage

• Utiliser l'agent d'aide au séchage d'origine de Kärcher

• Contrôler le fonctionnement de la soufflerie de séchage

Cause:

Le disjoncteur de protection de moteur s'est déclenché dans l'armoire de commande

Cause:

Pression d'appui trop élevée

Élimination:

Exploitant

• Contrôler le disjoncteur de protection de moteur dans l'armoire de commande

• Réduire la pression d'appui sur le réducteur de pression pour le lavage des roues

Cause:

Pas ou trop peu d'air comprimé

Élimination:

Exploitant, service après-vente

• Contrôler la pression d'air, régler si nécessaire.

• Augmenter la pression d'appui sur le réducteur de pression pour le lavage des roues

Cause:

Barrières photoélectriques encrassées

Élimination:

Exploitant

• Nettoyer les barrières photoélectriques, si nécessaire contrôler le réglage

Cause:

Dosage du shampoing trop faible

Élimination:

Exploitant

• Régler le dosage du shampoing

• Contrôler la quantité d'eau, régler si nécessaire.

Cause:

Pas ou trop peu d'air comprimé

Cause:

Unité de pivotement fortement encrassée

Cause:

Étrangleur mal réglé.

Élimination:

Exploitant, service après-vente

• Contrôler la pression d'air dans la conduite d'alimentation, régler si nécessaire.

• Nettoyer l'unité pivotante

• Régler l'étrangleur

Cause:

Défaut dans l'alimentation électrique

Élimination:

Exploitant, électricien

• Veiller à une alimentation électrique sans défaut conformément aux valeurs de raccordement

1. Desserrer la vis de purge.

   ---



   1. Pompe centrifuge
   2. Vis de purge

2. Si de l'eau s'échappe, revisser la vis de purge.

Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat.

Vous trouverez de plus amples informations sur : www.kaercher.com/dealersearch

• CW 3 / CW 5 (CWB 3/1)

• CW 3 / CW 5 (CWB 3/2)

• CW 3 / CW 5 (CWB 3/3)

La consommation d'eau dépend de la longueur du véhicule, de l'équipement de l'installation et du programme de lavage.

Les valeurs indiquées sont des exemples de la consommation par lavage de véhicule.

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : Station de lavage

Type : 1.534-xxx

2006/42/CE (+2009/127/CE)

2014/30/UE

2009/125/CE + 2009/1781

EN ISO 12100

EN 17281

EN 60204-1

EN 61000-6-2: 2005 + AC: 2005

EN 61000-6-4: 2007 + A1: 2001

Les signataires agissent sous ordre et avec le pouvoir de la direction.

---

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tél. : +49 7195 14-0

Télécopie : +49 7195 14-2212

Winnenden, le 01/11/2022
