99893280 (05/24)
Algemene instructies
Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen en deze in acht te nemen.
Bewaar beide documenten voor later gebruik of volgende eigenaars.
Reglementair gebruik
WAARSCHUWING
Inademen van gezondheidsgevaarlijke stoffen
Schade aan de gezondheid
Gebruik het apparaat nooit voor het opzuigen van gezondheidsgevaarlijke stoffen.
LET OP
Kortsluiting door hoge luchtvochtigheid
Beschadiging van het apparaat
Gebruik het apparaat alleen in binnenruimtes.
Het apparaat is bedoeld voor:
Het opzuigen van niet-brandbare en niet-explosiegevaarlijke stoffen.
Het opzuigen van stof en grof vuil.
Het opzuigen van vochtige en vloeibare substanties.
Industrieel gebruik, bijv.in opslag- en productieruimten
Commercieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurbedrijven.
Elk ander gebruik wordt beschouwd als niet-reglementair.
Milieubescherming
De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier.
Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af.
Actuele informatie over ingrediënten vindt u op: www.kaercher.de/REACH
Toebehoren en reserveonderdelen
Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.
Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.nl.
Leveringsomvang
Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.
Veiligheidsinrichtingen
Gevarenniveaus
GEVAAR
Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.
WAARSCHUWING
Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.
VOORZICHTIG
Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.
LET OP
Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden.
Veiligheidsinstructies
WAARSCHUWING
Het apparaat is niet voor het opzuigen van gezondheidsgevaarlijke stoffen bedoeld.
WAARSCHUWING
Bescherm het apparaat tegen regen. Het apparaat mag niet buiten worden bewaard.
WAARSCHUWING
Controleer voor elke ingebruikname of de potentiaalvereffeningsleidingen (massaleidingen) aangesloten zijn.
VOORZICHTIG
Schakel het apparaat na elk gebruik uit en trek het netsnoer uit.
LET OP
Gebruik het apparaat alleen in binnenruimtes.
LET OP
Gevaar voor beknelling! Draag handschoenen bij het verwijderen of plaatsen van de zuigkop, de filtereenheid of de opvangbak.
LET OP
Beschadigingsgevaar! Zuig nooit zonder of met beschadigde filter.
LET OP
Draag veiligheidshandschoenen, als u het apparaat bedient.
LET OP
Verplaats het apparaat alleen met loopsnelheid en indien nodig met twee personen op hellende wegen.
LET OP
Voorkom het uittreden van stof, als toebehoren worden vervangen.
Hoe te handelen in noodsituaties
GEVAAR
Gevaar voor letsel en beschadiging bij het opzuigen van brandbare materialen, bij kortsluiting of andere elektrische fouten
Gevaar voor inademen van gassen die een gevaar vormen voor de gezondheid, gevaar voor elektrische schokken, gevaar voor verbrandingen.
Schakel het apparaat in noodsituaties uit en trek het netsnoer uit.
Elektrische aansluiting
Sluit het apparaat alleen aan op een elektrische aansluiting die door een elektricien conform IEC 60364 is uitgevoerd. Aansluitwaarden, zieTechnische gegevens en typeplaatje. Gebruik van een verlengkabel is niet toegestaan.
GEVAAR
Gevaar voor elektrische schok
Levensgevaar
Voorkom beschadiging van de elektrische leidingen door bijvoorbeeld erover rijden, knellen of vervormen.
Bescherm de kabel tegen hitte, olie en scherpe randen.
Controleer de netaansluitspanning van het apparaat voor elk gebruik. Gebruik geen apparaat met beschadigde kabel. Laat een beschadigde kabel door een elektricien vervangen.
Symbolen op het apparaat
Markering stofzuiger
 | Zuig geen gloeiend stof of andere ontstekingsbronnen op. |

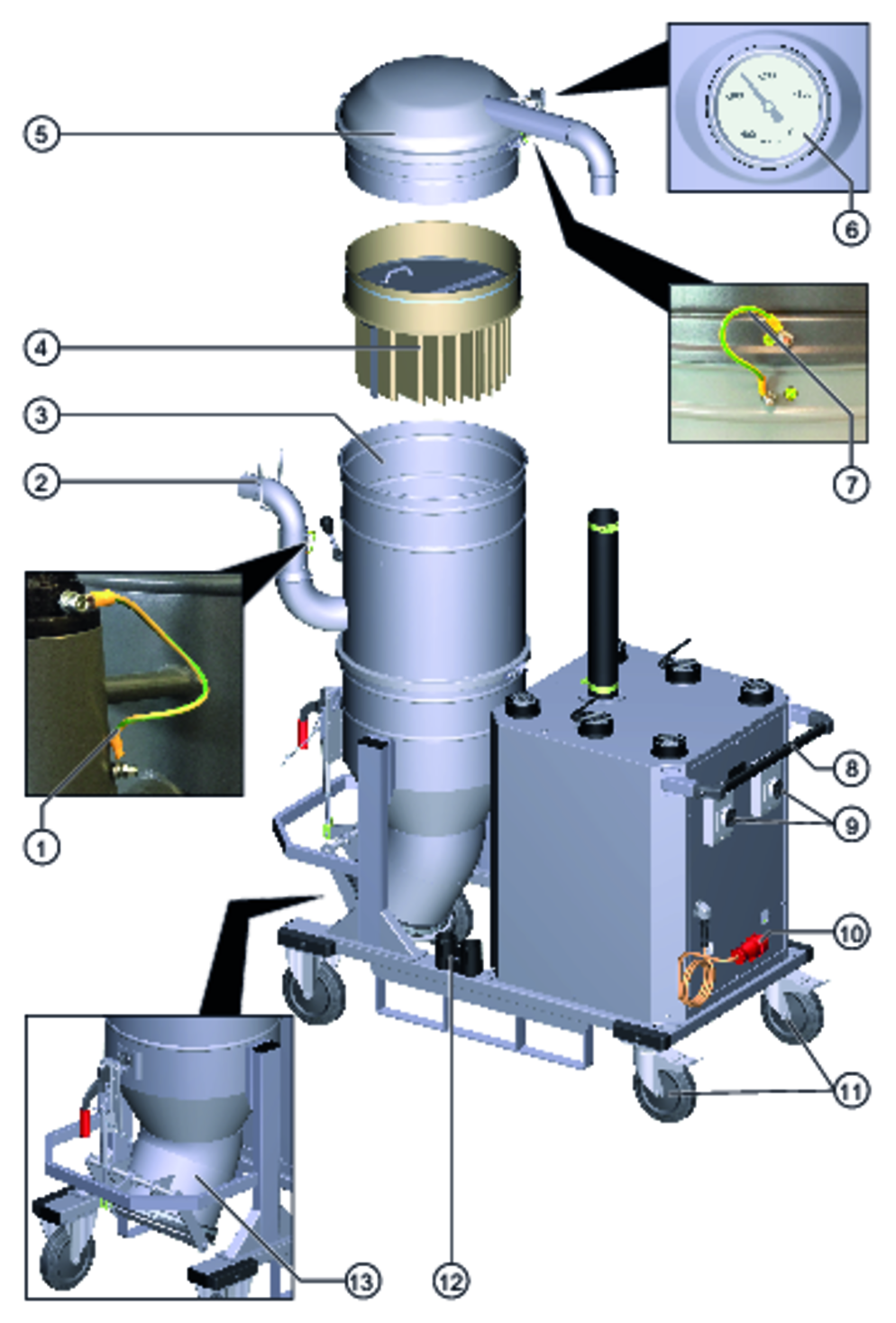

Beschrijving apparaat
- Kabel potentiaalvereffening
- Zuigslangaansluiting
- Verzamelreservoir
- Zakfilter
- Kap
- Weergave-instrument
- Kabel potentiaalvereffening
- Duwbeugel
- Apparaatschakelaar
- Elektriciteitskabel
- Zwenkwielen met parkeerrem
- Toebehorenhouder
- Schuine uitlaat
Inbedrijfstelling
Het apparaat in de werkpositie plaatsen.
Indien nodig het apparaat met de parkeerrem beveiligen.
Controleren of de zuigkop correct is geplaatst.
De zuigslang in de zuigslangaansluiting steken.
Het gewenste toebehoren op de zuigslang steken.
Werking
De netstekker in het stopcontact steken.
Het apparaat met de apparaatschakelaar inschakelen.
Het zuigen begint.
Stoffilter reinigen
Instructie
Reinig het filter regelmatig om verlies van zuigkracht te voorkomen.
Beweeg de filterreinigingshendel enkele keren heen en weer om het filter te reinigen.
Minimale volumestroom aflezen
Aan de voorzijde van het apparaat is een weergave-instrument gemonteerd, dat de zuigonderdruk in het apparaat weergeeft.
(Zie hoofdstuk Beschrijving apparaat)De tabel toont de waarde van de maximale zuigonderdruk. De waarde is afhankelijk van de prestaties van het apparaat en de gebruikte zuigslang.
LET OP
Zuigverlies
Als de opgegeven waarde wordt overschreden, daalt de luchtsnelheid in de zuigslang onder 20 m/s.
Reinig het zakfilter uiterlijk, als de waarde is bereikt.
Vervang het zakfilter, als de waarde niet aanzienlijk wordt verlaagd door te reinigen.
(zie hoofdstukHet zakfilter vervangen)Vermogen | Slangdiameter | Waarde |
|---|---|---|
6,0 kW | DN50 | 230 mbar (23 kPa) |
6,0 kW | DN70 | 165 mbar (16,5 kPa) |
Reinig het filter uiterlijk bij de aangegeven waarde.
Ledig verzamelcontainer via schuine uitlaat
Leegmaken via handmatige ledigingsklep
Het apparaat uitschakelen.
Het stoffilter reinigen.
Verplaats het apparaat naar een geschikt leegpunt.
Activeer de blokkeerrollen.
Leeg de verzamelcontainer:
Boven een leegplaats

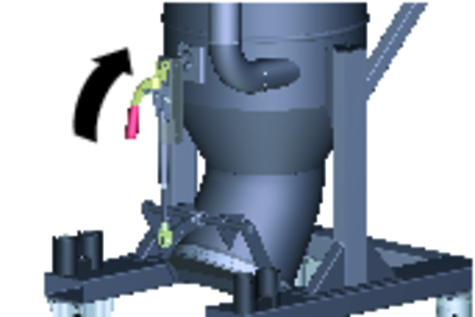

Trek de handhendel omhoog.
De klep voor handmatig legen opent.
Met heftruck boven een container legen
Met de heftruck het apparaat boven het rijchassis opnemen.
Het apparaat optillen.
Open de handmatige ledigingsklep over de container.
Met een kraan over een container
Haak de karabijnhaken van de kraanbeugel (accessoire) in de kraanogen op het apparaat.
Het apparaat optillen
Open de handmatige ledigingsklep over de container.
In een vloertransportband
Open de klep voor handmatig ledigen boven de invoerschacht.
Druk de hendel naar beneden.
Het verzamelreservoir is gesloten.
Werking beëindigen
Het apparaat met de in- / uitschakelaar uitschakelen
De opvangbak legen en reinigen.
Het toebehoren demonteren en eventueel reinigen en drogen.
Vervoer
VOORZICHTIG
Niet-naleving van het gewicht
Gevaar voor letsel en beschadiging
Neem bij het transport en de opslag het gewicht van het apparaat in acht.
Bij het transport in voertuigen het apparaat conform de geldende richtlijnen tegen wegglijden en omvallen beveiligen.
Opslag
VOORZICHTIG
Niet-naleving van het gewicht
Gevaar voor letsel en beschadiging
Neem bij het transport en de opslag het gewicht van het apparaat in acht.
Het apparaat alleen in binnenruimtes opslaan.
Verzorging en onderhoud
Het apparaat en het toebehoren regelmatig met geschikte vloeistof spoelen en laten drogen.
Het zakfilter regelmatig op beschadiging controleren. Bij beschadiging het zakfilter vervangen.

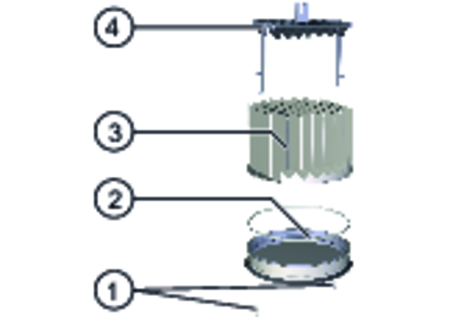

Het zakfilter vervangen
- Schroeven
- Spanring
- Zakfilter
- Reinigingsinrichting
Verwijder de kap en zet deze opzij.

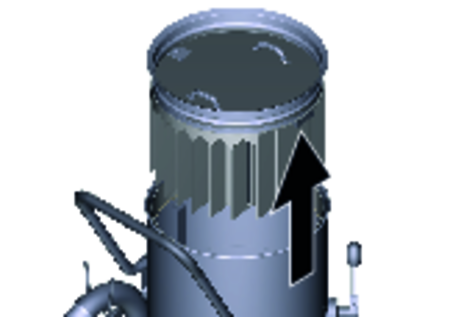

Verwijder de filtereenheid aan de handgrepen uit het apparaat en draai deze om.
Verwijder de schroeven en demonteer het reinigingsapparaat.
De schroefverbinding van de spanring losmaken.
Verwijder het zakfilter.
Gooi het filterschuim weg.
Plaats het nieuwe zakfilter.
Het nieuwe filterschuim aanbrengen.
De spanring plaatsen en vastschroeven.
De reinigingsinrichting plaatsen en vastschroeven.
De filtereenheid plaatsen.

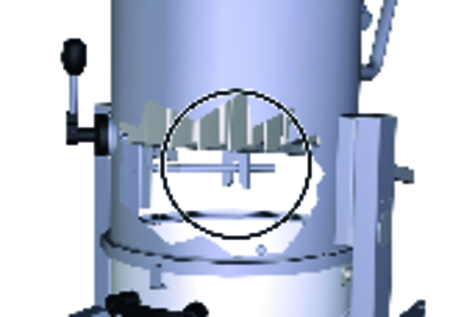

Let er bij de installatie op dat het lipje op het filterinzetstuk in de as grijpt.
Hulp bij storingen
GEVAAR
Gevaar voor letsel
Gevaar voor onbedoeld starten van het apparaat en gevaar voor een elektrische schok
Schakel het apparaat vóór alle werkzaamheden uit en trek het netsnoer uit.
Laat alle controles en werkzaamheden aan elektrische delen door een vakman uitvoeren.
Motor (zuigturbine) start niet
Oorzaak:
Geen elektrische spanning
Oplossing:
Het stopcontact en de zekering van de stroomvoorziening controleren.
Het netsnoer en de netstekker van het apparaat controleren.
De zuigkracht neemt af
Oorzaak:
De sproeier, de zuigbuis of de zuigslang zijn verstopt.
Oplossing:
De sproeier, de zuigbuis en de zuigslang controleren en eventueel reinigen.
Oorzaak:
Het filter is vervuild.
Oplossing:
Het filter reinigen.
Klantenservice
Als de storing niet kan worden verholpen, moet het apparaat door de klantenservice worden gecontroleerd.
Motor (zuigturbine) start niet
Oorzaak:
Geen elektrische spanning
Oplossing:
Het stopcontact en de zekering van de stroomvoorziening controleren.
Het netsnoer en de netstekker van het apparaat controleren.
De zuigkracht neemt af
Oorzaak:
De sproeier, de zuigbuis of de zuigslang zijn verstopt.
Oplossing:
De sproeier, de zuigbuis en de zuigslang controleren en eventueel reinigen.
Oorzaak:
Het filter is vervuild.
Oplossing:
Het filter reinigen.
Garantie
In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.
Meer informatie vindt u onder: www.kaercher.com/dealersearch
Meer informatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale Kärcher-website onder "Downloads".
Technische gegevens
Elektrische aansluiting | |
Netspanning | 400 V |
Fase | 3 ~ |
Netfrequentie | 50 Hz |
Beschermingsgraad | IPX4 |
Beschermingsklasse | I |
Nominaal vermogen | 6000 W |
Netbeveiliging (traag) | 16 A |
Afmetingen en gewichten | |
Typisch bedrijfsgewicht | 260 kg |
Lengte x breedte x hoogte | 1670 x 760 x 1840 mm |
Omgevingsvoorwaarden | |
Omgevingstemperatuur | +40 °C |
Gegevens capaciteit van apparaat | |
Inhoud reservoir | 100 l |
Luchthoeveelheid | 2 x 87,5 l/s |
Onderdruk | 26 (260) kPa (mbar) |
Nominale wijdte zuigslang | DN70 |
Berekende waarden conform EN 60335-2-69 | |
Hand-arm-vibratiewaarde | < 2,5 m/s2 |
Onzekerheid K | 0,2 m/s2 |
Geluidsdrukniveau LpA | 72 dB(A) |
Onzekerheid KpA | 2 dB(A) |
Netsnoer | |
Netkabel H07BQ-F | 4 x 2,5 mm2 |
Onderdeelnummer (EU) | 9.981-557.0 |
Kabellengte | 7,5 m |
EU-conformiteitsverklaring
Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid.
Product: Droogzuiger
Product: Nat- en droogzuiger
Type: 9.989-xxx
Relevante EU-richtlijnen2006/42/EG (+2009/127/EG)
2014/30/EU
2011/65/EU
Toegepaste geharmoniseerde normenEN 55014-2: 2015
EN 55014-1: 2017 + A11: 2020
EN 60335-1
EN 60335-2-69
EN IEC 61000-3-2: 2019
EN 61000-3-3: 2013 + A1: 2019
EN 61000-3-11: 2000
EN 62233: 2008
EN IEC 63000: 2018
De ondergetekenden handelen in opdracht en met volmacht van de directie.
Gevolmachtigde voor de documentatie:
A. Haag
Kärcher Industrial Vacuuming GmbH
Robert-Bosch-Straße 4-8
73550 Waldstetten (Germany)
Tel.: +49 7171 94888-0
Fax: +49 7171 94888-528
Waldstetten, 2024/04/01
