HD 9/20-4 S, HD 9/20-4 SXA, HD 10/21-4 SHD 10/21-4 SXA, HD 10/25-4 S, HD 10/25-4 SXAHD 13/18-4 S, HD 13/18-4 SXA

Перед первым применением устройства ознакомиться с данной оригинальной инструкцией по эксплуатации и прилагаемыми указаниями по технике безопасности. Действовать в соответствии с ними.

Сохранять обе брошюры для дальнейшего пользования или для следующего владельца.

Использовать данный моющий аппарат высокого давления только для выполнения следующих работ:

Очистка струей высокого давления без моющего средства (например, фасадов, террас, садовых инструментов)
Очистка струей низкого давления и моющим средством с помощью пенной насадки с резервуаром, доступной в качестве принадлежности, (например, станков, транспортных средств, конструкций, инструментов)

Для удаления стойких загрязнений рекомендуется использовать роторное сопло из специальных принадлежностей.

Роторное сопло входит в комплект поставки варианта HD...Plus.

Устройство можно эксплуатировать с принадлежностями для сервоуправления.

ВНИМАНИЕ

Загрязненная вода

Преждевременный износ или отложения в устройстве

Для эксплуатации устройства использовать только чистую или оборотную воду, которая не превышает предельных значений.

Для водоснабжения применяются следующие предельные значения:

Значение pH: 6,5-9,5
Электропроводность: электропроводность чистой воды + 1200 мкСм/см, макс. электропроводность 2000 мкСм/см
Осаждаемые вещества (объем пробы 1 л, время осаждения 30 минут) < 0,5 мг/л
Фильтруемые вещества: < 50 мг/л, неабразивные вещества
Углеводороды: < 20 мг/л
Хлорид: < 300 мг/л
Сульфат: < 240 мг/л
Кальций: < 200 мг/л
Общая жесткость: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO₃/л)
Железо: < 0,5 мг/л
Марганец: < 0,05 мг/л
Медь: < 2 мг/л
Активный хлор: < 0,3 мг/л
Без неприятных запахов

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и окружающей среды. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Указания по компонентам (REACH)

Для получения актуальной информации о компонентах см. www.kaercher.de/REACH

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства.

Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство.

Перед первым использованием устройства обязательно ознакомиться с указаниями по технике безопасности 5.951-949.0.
Соблюдать национальные предписания в отношении жидкостных струйных аппаратов.
Соблюдать национальные правила техники безопасности. Жидкостные струйные аппараты должны регулярно проверяться. Результат проверки должен быть зафиксирован документально.
В устройство и принадлежности запрещается вносить изменения.

Устройство запрещается подключать непосредственно к коммунальной хозяйственно-питьевой водопроводной сети.

Не направлять струю воды высокого давления на людей, животных, включенное электрическое оборудование или на само устройство. Оберегать устройство от морозов.

ОСТОРОЖНО

Отсутствующие или измененные предохранительные устройства

Предохранительные устройства предназначены для вашей защиты.

Запрещено изменять предохранительные устройства или пренебрегать ими.

Предохранительные устройства настроены и опломбированы на заводе. Настройки выполняются только сервисной службой.

При снижении расхода воды с помощью регулятора давления и расхода открывается перепускной клапан, и часть воды возвращается на сторону всасывания насоса.

При отпускании спускового рычага высоконапорного пистолета манометрический выключатель отключает насос высокого давления, струя высокого давления выключается.

При нажатии спускового рычага насос снова включается.

См. страницу с рисунками

Фильтр тонкой очистки
Крышка устройства
Контрольный индикатор рабочего состояния/неисправности *
Держатель кабеля

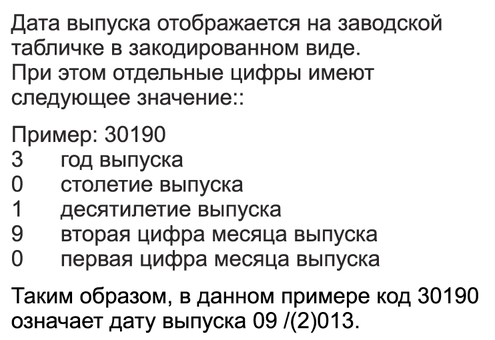

Фирменная табличка
Подставка для шланга **
Резиновые стяжки **
Дугообразная ручка
Роторная насадка Vibrasoft ****
Накидная гайка
Сопло высокого давления
Струйная трубка EASY!Lock
Регулятор давления/расхода
Высоконапорный пистолет EASY!Force
Предохранительный фиксатор
Спусковой рычаг
Предохранительный рычаг
Шланг высокого давления EASY!Lock
Барабан для шланга ***
Держатель струйной трубки
Крепежный винт для крышки устройства
Отсек для принадлежностей
Выключатель устройства
Указатель уровня масла
Патрубок высокого давления EASY!Lock **
Держатель сопла
Подвод воды

* только для HD 10/25 и HD 13/18

** только в исполнении S

*** только в исполнении SXA

**** только в исполнении Plus

Вывинтить крепежный винт крышки устройства.
Снять крышку устройства.
Отрезать кончик крышки масляного бака так, чтобы появилось небольшое отверстие.
1. Крышка
2. Масляный бак
Закрепить крышку устройства.

Установить устройство на горизонтальной поверхности.
Уровень масла должен находиться между отметками «MIN» и «MAX» на указателе уровня масла.

При необходимости держатели кабеля можно повернуть.

Открутить винт примерно на 4 оборота.
1. Винт
2. Держатель кабеля
Извлечь держатель кабеля и повернуть в нужное положение.
Прижать держатель кабеля к устройству так, чтобы он зафиксировался.
Затянуть винт.

Примечание

Система EASY!Lock быстро и надежно соединяет компоненты всего за один оборот резьбовой части.

Установить сопло высокого давления на струйную трубку.
Установить и вручную затянуть накидную гайку (EASY!Lock).
Соединить струйную трубку с высоконапорным пистолетом и затянуть вручную (EASY!Lock).

Для устройств без барабана для шланга:

Соединить шланг высокого давления с высоконапорным пистолетом и патрубком высокого давления устройства и затянуть вручную (EASY!Lock).

Для устройств с барабаном для шланга:

Соединить шланг высокого давления с высоконапорным пистолетом и затянуть вручную (EASY!Lock).

ОПАСНОСТЬ

Опасность травмирования при ударе электрическим током

С помощью штепсельной вилки подключить устройство к электрической сети. Неразъемное соединение с электрической сетью запрещено. Штепсельная вилка служит для отсоединения от сети.

Подключать устройство только к источнику переменного тока.

Использовать удлинительный кабель достаточного сечения (см. «Технические характеристики»).

Полностью размотать удлинительный кабель с кабельного барабана.

Размотать сетевой кабель и положить на пол.
Вставить штепсельную вилку в розетку.

ПРЕДУПРЕЖДЕНИЕ

Возврат загрязненной воды в сеть питьевой воды

Опасность для здоровья

Соблюдать предписания водоснабжающего предприятия.

В соответствии с действующими предписаниями устройство категорически запрещается подключать к сети питьевого водоснабжения без системного разделителя. Следует использовать системный разделитель KÄRCHER или равноценный, соответствующий стандарту EN 12729, тип BA. Вода, прошедшая через системный разделить, считается непригодной для питья. Всегда подключать системный разделитель к водопроводу, не подключать его к патрубку подвода воды.

Проверить давление подачи воды на входе, температуру на входе и количество подаваемой воды (см. главу Технические характеристики).
Соединить системный разделитель и патрубок устройства для подвода воды с помощью шланга для подачи воды (требования к шлангу для подачи воды см. в главе Технические характеристики).
Открыть линию подачи воды.

Привинтить всасывающий шланг с фильтром к патрубку подвода воды (номер для заказа фильтра см. в разделе Технические характеристики).
Удалить воздух из устройства (см. раздел Удаление воздуха из устройства).

Отвинтить высоконапорное сопло от струйной трубки.
Дать устройству поработать, пока вода не начнет течь без пузырьков воздуха.
В случае проблем при удалении воздуха запустить устройство на 10 секунд, затем выключить его. Повторить процесс несколько раз.
Выключить устройство.
Навинтить высоконапорное сопло на струйную трубку.

ОПАСНОСТЬ

Опасность травмирования

Струя воды высокого давления может стать причиной травм.

Запрещаться фиксировать спусковой и предохранительный рычаги в рабочем положении.

Не пользоваться высоконапорным пистолетом с поврежденным предохранительным рычагом.

Если предохранительный рычаг неисправен, обратиться в сервисную службу.

Перед началом любых работ на устройстве сдвинуть предохранительный фиксатор высоконапорного пистолета вперед.

Не использовать устройство без установленной струйной трубки. Проверить прочность посадки струйной трубки. Струйная трубка должна быть затянута от руки.

Держать высоконапорный пистолет и струйную трубку обеими руками.

Проверить устройство, принадлежности, подводящие линии и соединения на предмет повреждения. Использовать устройство только в безупречном состоянии.

Устройство оснащено автоматическим барабаном для шланга.

Вытянуть шланг.
При отпускании шланга барабан для шланга фиксируется.

ОПАСНОСТЬ
Опасность травмирования
Если шланг высокого давления отпустить во время намотки, он может совершить неконтролируемые движения и отбросить предметы в результате столкновения с ними.
Крепко удерживать шланг высокого давления и направлять его в процессе намотки.
Исключить доступ в барабан для шланга.
Немного вытянуть шланг, после чего отпустить.
Барабан для шланга автоматически наматывает шланг.
Во время намотки регулировать скорость намотки, направляя шланг.

Нажать предохранительный и спусковой рычаги.
Высоконапорный пистолет открывается.
Отпустить предохранительный и спусковой рычаги.
Высоконапорный пистолет закрывается.

Примечание

Устройство оснащено манометрическим выключателем. Двигатель запускается только при открытом высоконапорном пистолете.

Для устройств с барабаном для шланга: Всегда полностью разматывать с барабана шланг высокого давления.
Установить выключатель устройства в положение «I».
Для HD 10/25... и 13/18...: Контрольный индикатор горит зеленым цветом.
Разблокировать высоконапорный пистолет, сдвинув предохранительный фиксатор высоконапорного пистолета назад.
Включить высоконапорный пистолет.
ОПАСНОСТЬ
Опасность травмирования
Струя воды, выходящая из регулятора давления/расхода, может стать причиной травм.
Убедиться, что соединение между регулятором давления/расхода и стальной трубкой не ослабло.
Отрегулировать рабочее давление и расход воды вращением регулятора давления и расхода.
Примечание
При минимальном расходе отработанное тепло двигателя обеспечивает нагрев воды примерно на 15 °C.

ПРЕДУПРЕЖДЕНИЕ

Неправильное обращение с моющими средствами

Опасность для здоровья

Соблюдать указания по технике безопасности, содержащиеся на моющих средствах!

ВНИМАНИЕ

Непригодные моющие средства

Повреждение устройства и очищаемых объектов

Использовать только моющие средства, одобренные компанией KÄRCHER.

Соблюдать рекомендации по дозировке и указания к моющему средству.

В целях бережного отношения к окружающей среде экономно использовать моющие средства.

Примечание

Использование моющих средств KÄRCHER обеспечивает безотказную работу оборудования. Вы можете обратиться за консультацией, запросить наш каталог или информационные памятки по моющим средствам.

Примечание

Для работы с моющим средством требуется пенная насадка с резервуаром (опция).

Отвинтить резервуар.
1. Резервуар
2. Пенная насадка
3. Высоконапорный пистолет
4. Всасывающий шланг
5. Набор клапановКоличество добавляемого моющего средства: 3=высокое, 2=среднее, 1=низкое
Вставить нужный клапан во всасывающий шланг.
Налить моющее средство в резервуар.
Привинтить резервуар к пенной насадке.
Отсоединить струйную трубку от высоконапорного пистолета.
Установить пенную насадку с резервуаром на высоконапорный пистолет и затянуть от руки.
Запустить моющий аппарат высокого давления.

Моющее средство экономно распылить на сухую поверхность и дать ему подействовать (не высыхать).
Смыть загрязнения струей высокого давления.

Во избежание образования отложений моющего средства необходимо промывать пенную насадку с резервуаром после каждого применения.

Отвинтить резервуар.
Слить остатки моющего средства в упаковку.
Заполнить резервуар чистой водой.
Прикрутить резервуар к пенной насадке.
Вымыть остатки моющего средства, включив пенную насадку с резервуаром примерно на 1 минуту.
Опорожнить резервуар.

Закрыть высоконапорный пистолет.
Устройство выключается.
Предохранительный фиксатор переместить вперед.
Высоконапорный пистолет заблокирован.

Предохранительный фиксатор переместить назад.
Высоконапорный пистолет разблокирован.
Открыть высоконапорный пистолет.
Устройство включается.

Данной функцией оснащены только исполнения HD 10/25... и HD 13/18...

В режиме готовности устройство запускается при открытии пистолета высокого давления. Контрольный индикатор горит зеленым цветом.

Если пистолет высокого давления остается закрытым в течение 30 минут, время режима готовности истекает. Контрольный индикатор мигает зеленым светом.

Установить выключатель в положение «0».
Подождать несколько секунд.
Установить выключатель устройства в положение «I».

В сервисной службе можно переключить устройство на непрерывный режим работы.

ПРЕДУПРЕЖДЕНИЕ

Опасность ожога

Остаточная вода, содержащаяся в выключенном устройстве, может нагреваться. При снятии шланга с патрубка подвода воды существует опасность разбрызгивания нагретой воды и, как следствие, получения ожогов.

Не снимать шланг подачи воды, пока устройство не остынет.

Закрыть линию подачи воды.
Включить высоконапорный пистолет.
Установить выключатель устройства в положение «I» и дать устройству поработать в течение 5-10 секунд.
Выключить высоконапорный пистолет.
Установить выключатель в положение «0».
Извлекать штепсельную вилку из розетки только сухими руками.
Снять линию подачи воды.
Включить высоконапорный пистолет, чтобы сбросить давление в устройстве.
Предохранительный фиксатор переместить вперед.
Высоконапорный пистолет заблокирован.

ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений

Во время хранения и транспортировки учитывать вес устройства.

ВНИМАНИЕ

Ненадлежащая транспортировка

Опасность повреждения

Беречь спусковой рычаг высоконапорного пистолета от повреждений.

Транспортировка устройства в транспортных средствах: зафиксировать устройство от скольжения и опрокидывания в соответствии с действующими правилами.
Транспортировка устройства на большие расстояния: толкать или тянуть устройство за дугообразную ручку.

ОПАСНОСТЬ

Опасность травмирования

При неправильной транспортировке краном устройство может упасть и нанести травмы.

Соблюдать местные предписания по предотвращению несчастных случаев и указания по технике безопасности.

Транспортировка устройства краном должна выполняться только лицами, обученными управлению краном.

Каждый раз перед транспортировкой краном проверять грузоподъемное приспособление на предмет повреждений.

Каждый раз перед транспортировкой краном проверять устройство на предмет повреждений.

Поднимать устройство только согласно описанию в конце раздела.

Не закреплять грузозахватное приспособление на дугообразной ручке.

Не использовать цепные стропы.

Фиксировать грузоподъемное приспособление от непреднамеренного отсоединения груза.

Перед транспортировкой краном снять струйную трубку с высоконапорным пистолетом, соплами и другими незакрепленными предметами.

Во время процесса подъема не транспортировать на устройстве никаких предметов.

Не стоять под грузом.

Следить за тем, чтобы в опасной зоне крана не находились люди.

Не оставлять устройство подвешенным к крану без присмотра.

Закрепить грузоподъемное приспособление на устройстве.

ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений

Во время хранения и транспортировки учитывать вес устройства.

Хранить устройство только в помещении.

Поместить струйную трубку с высоконапорным пистолетом в держатель сопла и зафиксировать в держателе струйной трубки.
Обмотать сетевой кабель вокруг держателя кабеля и зафиксировать кабельным зажимом.
Смотать шланг высокого давления:
1. Исполнение S: Смотать шланг высокого давления, поместить на подставку для шланга и закрепить резиновыми стяжками.
2. Исполнение SXA: намотать шланг высокого давления на барабан для шланга.

ВНИМАНИЕ

Мороз способен повредить устройство, из которого не полностью слита вода.

Хранить устройство в месте, защищенном от мороза.

Если хранение в месте, защищенном от мороза, невозможно:

Слить воду.
Прокачать через устройство стандартный антифриз.
Запустить устройство макс. на 1 минуту, чтобы опорожнились насос и линии.

Примечание

Использовать стандартный автомобильный антифриз на основе гликоля. Соблюдать предписания производителя по обращению с антифризом.

ОПАСНОСТЬ

Непреднамеренный запуск устройства

Опасность травмирования, удар электрическим током

Перед выполнением любых работ на устройстве выключить устройство и вынуть сетевой штекер из розетки.

Примечание

Старое масло должно утилизироваться только в предусмотренных для этого приемных пунктах. Образовавшееся старое масло необходимо сдавать туда. Загрязнение окружающей среды старым маслом является наказуемым.

С торговым представителем можно договориться о регулярной проверке техники безопасности или заключить с ним договор на техобслуживание. Обращайтесь к нам за консультацией.

Проверить сетевой кабель на предмет повреждений.
Поврежденный кабель следует немедленно заменить в авторизованной сервисной службе или с привлечением специалиста-электрика.
Проверить шланг высокого давления на предмет повреждений.
Поврежденный шланг высокого давления подлежит незамедлительной замене.
Проверить герметичность устройства.
Допустимы 3 капли воды в минуту. При более сильной утечке обратиться в сервисную службу.

Проверить уровень масла. В случае помутнения масла (вода в масле) немедленно обратиться в сервисную службу.
Очистить фильтр тонкой очистки.
1. Корпус фильтра
2. Фильтр тонкой очистки
3. Уплотнительное кольцо круглого сечения
4. Ручка, откидная
5. Соединительный патрубок
6. Накидная гайка
1. Отвинтить накидную гайку.
2. Извлечь соединительный патрубок.
3. Извлечь фильтр тонкой очистки из корпуса фильтра за откидную ручку.
4. Промыть фильтр тонкой очистки чистой водой или продуть его сжатым воздухом.
5. Проверить уплотнительное кольцо на фильтре тонкой очистки и при необходимости заменить его.
6. Вставить фильтр тонкой очистки в корпус фильтра.
7. Проверить уплотнительное кольцо на соединительном патрубке и при необходимости заменить его.
8. Установить соединительный патрубок.
9. Навинтить и затянуть вручную накидную гайку.

Техническое обслуживание устройства должно осуществляться сервисной службой.
Заменить масло в насосе высокого давления:
1. Наклонить устройство назад и положить его.
2. Поставить приемную емкость для сбора отработанного масла под выпускной желоб.
  1. Зажим
  2. Уплотнительное кольцо круглого сечения
  3. Заглушка
  4. Выпускной желоб
3. Снять зажим, потянув вниз.
4. Извлечь заглушку.
5. Слить масло в приемную емкость.
6. Проверить уплотнительное кольцо на заглушке, при необходимости заменить.
7. Вставить заглушку и зафиксировать зажимом.
8. Вытереть масло, оставшееся в выпускном желобе.
9. Установить устройство в вертикальное положение.
10. Вывинтить крепежный винт крышки устройства.
11. Снять крышку устройства.
12. Снять крышку масляного бака.
  1. Крышка
  2. Масляный бак
13. Залить новое масло медленно, чтобы дать возможность выйти пузырькам воздуха. Количество и сорт масла см. в разделе «Технические характеристики».
14. Установить крышку масляного бака.
15. Установить и закрепить крышку устройства.
16. Дать устройству поработать 5 минут и затем снова проверить уровень масла.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

При отсоединении фиксатора барабан для шланга может неожиданно очень быстро провернуться.

Соблюдать выполнение следующих шагов и закрепить барабан для шланга, как описано.

Примечание

Для данного устройства подходят только шланги высокого давления в исполнении «Ultra Guard».

Приподнять крышку на барабане для шланга с помощью отвертки.
1. Крышка
Всегда полностью разматывать с барабана шланг высокого давления.
Вставить торцовый шестигранный ключ (размер ключа 10 мм) через шестиугольное отверстие в корпус. Вставить ключ настолько, чтобы барабан для шланга заблокировался.
1. Отверстие, шестигранное
1. Торцовый шестигранный ключ, размер ключа 10
Вывинтить 2 винта.
1. Стопор шланга
2. Шланг высокого давления
3. Винт
Отсоединить стопор шланга от шланга высокого давления.
Извлечь предохранительный рычаг.
1. Штуцер для шланга
2. Подкладные шайбы
3. Шланг высокого давления
4. Предохранительный рычаг
Извлечь шланг высокого давления из штуцера для шланга.
Ввести новый шланг высокого давления через направляющие ролики шланга и вставить в штуцер для шланга. Соблюдать направление вращения барабана для шланга.
1. Направляющий ролик шланга
Вставить предохранительный рычаг в штуцер для шланга.
Убедиться, что все подкладные шайбы находятся за предохранительным рычагом.
На втором конце шланга высокого давления установить стопор шланга. Расстояние до конца шланга около 1 м (до высоконапорного пистолета).
Подключить устройство к сети водоснабжения и электроснабжения, ввести его в эксплуатацию и проверить герметичность подключения.
Натянуть шланг и удерживать в натянутом состоянии. Пока шланг натянут, вынуть торцовый шестигранный ключ.
Разблокировать барабан для шланга, потянув шланг высокого давления, и дать шлангу высокого давления медленно намотаться. Проверить скорость сматывания, удерживая шланг.
Установить крышку на место.

ОПАСНОСТЬ

Непреднамеренный запуск устройства, касание токоведущих частей

Опасность травмирования, удар электрическим током

Перед проведением работ на устройстве выключить устройство.

Извлечь штепсельную вилку.

Все проверки и работы с электрическими частями должны выполняться специалистами.

В случае неисправностей, не упомянутых в этой главе, обратиться в авторизованную сервисную службу.

Примечание

Эта функция доступна только для HD 10/25... и HD 13/18...

Контрольный индикатор показывает рабочие состояния (зеленый свет) и неисправности (красный свет).

Непрерывный зеленый свет
Мигает зеленым 1 раз
Мигает красным 1 раз
Мигает красным 2 раза
Мигает красным 3 раза
Мигает красным 4 раза
Устройство не запускается.
Давление в устройстве не создается
Насос негерметичен.Допустимы до 3 капель вытекающей воды в минуту.
Стук насоса
Слишком малое количество моющего средства
Недостаточное пенообразование

Причина:

Устройство готово к эксплуатации.

Причина:

Время режима готовности к работе истекло через 30 минут непрерывной работы, и устройство выключается (безопасность при разрыве шланга высокого давления).

Для повторного запуска режима готовности к работе:

Способ устранения:

Установить выключатель в положение «0».
Подождать несколько секунд.
Установить выключатель устройства в положение «I».

Причина:

Негерметичность со стороны подачи высокого давления.

Способ устранения:

Проверить шланг высокого давления, шланговые соединения и пистолет высокого давления на герметичность.

Причина:

Перегрев двигателя.

Способ устранения:

Установить выключатель в положение «0».
Дать устройству остыть.
Установить выключатель устройства в положение «I».
Примечание
Если эта неисправность повторяется, проверить сопло, температуру воды на входе, температуру окружающей среды и сетевое напряжение.

Причина:

Произошел сбой энергоснабжения.

Способ устранения:

Проверить подключение к сети и сетевые предохранители.

Причина:

Потребление электроэнергии слишком высокое.

Способ устранения:

Обратиться за консультацией в службу поддержки.

Способ устранения:

Если контрольный индикатор мигает зеленым цветом:
1. Установить выключатель в положение «0».
2. Установить выключатель устройства в положение «I».
Дать двигателю остыть:
1. Установить выключатель в положение «0».
2. Дать устройству остыть.
3. Установить выключатель устройства в положение «I».
Проверить сетевой кабель на предмет повреждений.
Проверить напряжение сети.
При неисправностях электрооборудования обратиться в сервисную службу.

Способ устранения:

Убедиться, что сопло высокого давления имеет правильный размер (см. раздел «Технические характеристики»).
Очистить или заменить сопло.
Удалить воздух из устройства (см. раздел «Подвод воды/Удаление воздуха из устройства»).
Очистить фильтр тонкой очистки, при необходимости заменить (см. раздел «Уход и техническое обслуживание/Еженедельно»).
Проверить объем подаваемой воды (требуемые объемы приведены в разделе «Технические характеристики»).
При необходимости обратиться в сервисную службу.

Способ устранения:

При более сильной утечке поручить проверку устройства сервисной службе.

Способ устранения:

Проверить объем подаваемой воды (требуемые объемы приведены в разделе «Технические характеристики»).
Удалить воздух из устройства (см. раздел «Подвод воды/Удаление воздуха из устройства»).
Очистить фильтр тонкой очистки, при необходимости заменить (см. раздел «Уход и техническое обслуживание/Еженедельно»).
При необходимости обратиться в сервисную службу.

Способ устранения:

Убедиться, что используемая пенная насадка с резервуаром соответствует расходу устройства.
Заполнить резервуар пенной насадки.
На всасывающий шланг установить заглушку большего размера.
Проверить всасывающий шланг и пенную насадку на предмет отложений моющего средства. Удалить отложения теплой водой.
При необходимости обратиться в сервисную службу.

Способ устранения:

Убедиться, что используемая пенная насадка с резервуаром соответствует расходу устройства.
Проверить всасывающий шланг и пенную насадку на предмет отложений моющего средства. Удалить отложения теплой водой.
При необходимости обратиться в сервисную службу.

Установить выключатель в положение «0».
Подождать несколько секунд.
Установить выключатель устройства в положение «I».

Непрерывный зеленый свет
Мигает зеленым 1 раз
Мигает красным 1 раз
Мигает красным 2 раза
Мигает красным 3 раза
Мигает красным 4 раза

Причина:

Устройство готово к эксплуатации.

Причина:

Для повторного запуска режима готовности к работе:

Способ устранения:

Установить выключатель в положение «0».
Подождать несколько секунд.
Установить выключатель устройства в положение «I».

Причина:

Негерметичность со стороны подачи высокого давления.

Способ устранения:

Проверить шланг высокого давления, шланговые соединения и пистолет высокого давления на герметичность.

Причина:

Перегрев двигателя.

Способ устранения:

Установить выключатель в положение «0».
Дать устройству остыть.
Установить выключатель устройства в положение «I».
Примечание
Если эта неисправность повторяется, проверить сопло, температуру воды на входе, температуру окружающей среды и сетевое напряжение.

Причина:

Произошел сбой энергоснабжения.

Способ устранения:

Проверить подключение к сети и сетевые предохранители.

Причина:

Потребление электроэнергии слишком высокое.

Способ устранения:

Обратиться за консультацией в службу поддержки.

Непрерывный зеленый свет
Мигает зеленым 1 раз
Мигает красным 1 раз
Мигает красным 2 раза
Мигает красным 3 раза
Мигает красным 4 раза

Причина:

Устройство готово к эксплуатации.

Причина:

Для повторного запуска режима готовности к работе:

Способ устранения:

Установить выключатель в положение «0».
Подождать несколько секунд.
Установить выключатель устройства в положение «I».

Причина:

Негерметичность со стороны подачи высокого давления.

Способ устранения:

Проверить шланг высокого давления, шланговые соединения и пистолет высокого давления на герметичность.

Причина:

Перегрев двигателя.

Способ устранения:

Установить выключатель в положение «0».
Дать устройству остыть.
Установить выключатель устройства в положение «I».
Примечание
Если эта неисправность повторяется, проверить сопло, температуру воды на входе, температуру окружающей среды и сетевое напряжение.

Причина:

Произошел сбой энергоснабжения.

Способ устранения:

Проверить подключение к сети и сетевые предохранители.

Причина:

Потребление электроэнергии слишком высокое.

Способ устранения:

Обратиться за консультацией в службу поддержки.

Непрерывный зеленый свет
Мигает зеленым 1 раз
Мигает красным 1 раз
Мигает красным 2 раза
Мигает красным 3 раза
Мигает красным 4 раза
Устройство не запускается.
Давление в устройстве не создается
Насос негерметичен.Допустимы до 3 капель вытекающей воды в минуту.
Стук насоса
Слишком малое количество моющего средства
Недостаточное пенообразование

Причина:

Устройство готово к эксплуатации.

Причина:

Для повторного запуска режима готовности к работе:

Способ устранения:

Установить выключатель в положение «0».
Подождать несколько секунд.
Установить выключатель устройства в положение «I».

Причина:

Негерметичность со стороны подачи высокого давления.

Способ устранения:

Проверить шланг высокого давления, шланговые соединения и пистолет высокого давления на герметичность.

Причина:

Перегрев двигателя.

Способ устранения:

Установить выключатель в положение «0».
Дать устройству остыть.
Установить выключатель устройства в положение «I».
Примечание
Если эта неисправность повторяется, проверить сопло, температуру воды на входе, температуру окружающей среды и сетевое напряжение.

Причина:

Произошел сбой энергоснабжения.

Способ устранения:

Проверить подключение к сети и сетевые предохранители.

Причина:

Потребление электроэнергии слишком высокое.

Способ устранения:

Обратиться за консультацией в службу поддержки.

Способ устранения:

Если контрольный индикатор мигает зеленым цветом:
1. Установить выключатель в положение «0».
2. Установить выключатель устройства в положение «I».
Дать двигателю остыть:
1. Установить выключатель в положение «0».
2. Дать устройству остыть.
3. Установить выключатель устройства в положение «I».
Проверить сетевой кабель на предмет повреждений.
Проверить напряжение сети.
При неисправностях электрооборудования обратиться в сервисную службу.

Способ устранения:

Убедиться, что сопло высокого давления имеет правильный размер (см. раздел «Технические характеристики»).
Очистить или заменить сопло.
Удалить воздух из устройства (см. раздел «Подвод воды/Удаление воздуха из устройства»).
Очистить фильтр тонкой очистки, при необходимости заменить (см. раздел «Уход и техническое обслуживание/Еженедельно»).
Проверить объем подаваемой воды (требуемые объемы приведены в разделе «Технические характеристики»).
При необходимости обратиться в сервисную службу.

Способ устранения:

При более сильной утечке поручить проверку устройства сервисной службе.

Способ устранения:

Проверить объем подаваемой воды (требуемые объемы приведены в разделе «Технические характеристики»).
Удалить воздух из устройства (см. раздел «Подвод воды/Удаление воздуха из устройства»).
Очистить фильтр тонкой очистки, при необходимости заменить (см. раздел «Уход и техническое обслуживание/Еженедельно»).
При необходимости обратиться в сервисную службу.

Способ устранения:

Убедиться, что используемая пенная насадка с резервуаром соответствует расходу устройства.
Заполнить резервуар пенной насадки.
На всасывающий шланг установить заглушку большего размера.
Проверить всасывающий шланг и пенную насадку на предмет отложений моющего средства. Удалить отложения теплой водой.
При необходимости обратиться в сервисную службу.

Способ устранения:

Убедиться, что используемая пенная насадка с резервуаром соответствует расходу устройства.
Проверить всасывающий шланг и пенную насадку на предмет отложений моющего средства. Удалить отложения теплой водой.
При необходимости обратиться в сервисную службу.

В каждой стране действуют соответствующие условия гарантии, установленные нашей дочерней сбытовой компанией. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственном браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие, или в ближайшую уполномоченную службу сервисного обслуживания.

Дополнительную информацию можно найти на сайте: www.kaercher.com/dealersearch

HD 9/20-4 S
HD 9/20-4 SXA
HD 10/21-4 S
HD 10/21-4 SXA
HD 10/21-4 S
HD 10/25-4 S
HD 10/25-4 SXA
HD 10/25-4 S
HD 10/25-4 S
HD 10/25-4 SXA
HD 13/18-4 S
HD 13/18-4 SXA

Вариант в зависимости от страны эксплуатации
Страна	EU
Электрическое подключение
Напряжение	400 V
Фаза	3 ~
Частота	50 Hz
Максимально допустимое полное сопротивление сети	- Ω
Потребляемая мощность	7,0 kW
Степень защиты	IPX5
Сетевой предохранитель (инертный, характ. C)	16 A
Удлинительный кабель 10 м	2,5 mm²
Удлинительный кабель 30 м	4 mm²
Патрубок подвода воды
Давление на входе (макс.)	1 MPa
Температура на входе (макс.)	60 °C
Объем подачи (мин.)	1100 l/h
Высота всасывания (макс.)	0,5 m
Минимальная длина шланга подвода воды	7,5 m
Минимальный диаметр шланга подвода воды	1 in
Номер для заказа всасывающего фильтра	4.730-012.0
Рабочие характеристики устройства
Размер стандартного сопла	047
Рабочее давление воды со стандартным соплом	20 MPa
Избыточное рабочее давление (макс.)	25 MPa
Расход, вода	15 l/min
Сила отдачи высоконапорного пистолета	48 N
Размеры и вес
Типичный рабочий вес	62,4 kg
Длина	607 mm
Ширина	518 mm
Высота	1063 mm
Количество масла	1,0 l
Сорт масла	SAE 90 Тип
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	3,6 m/s²
Погрешность K	0,9 m/s²
Уровень звукового давления L_pA	72 dB(A)
Погрешность K_pA	3 dB(A)
Измеренный уровень звуковой мощности L_WA	91 dB(A)
Гарантированный уровень звуковой мощности L_WA,d	93 dB(A)

Вариант в зависимости от страны эксплуатации
Страна	EU
Электрическое подключение
Напряжение	400 V
Фаза	3 ~
Частота	50 Hz
Максимально допустимое полное сопротивление сети	- Ω
Потребляемая мощность	7,0 kW
Степень защиты	IPX5
Сетевой предохранитель (инертный, характ. C)	16 A
Удлинительный кабель 10 м	2,5 mm²
Удлинительный кабель 30 м	4 mm²
Патрубок подвода воды
Давление на входе (макс.)	1 MPa
Температура на входе (макс.)	60 °C
Объем подачи (мин.)	1100 l/h
Высота всасывания (макс.)	0,5 m
Минимальная длина шланга подвода воды	7,5 m
Минимальный диаметр шланга подвода воды	1 in
Номер для заказа всасывающего фильтра	4.730-012.0
Рабочие характеристики устройства
Размер стандартного сопла	047
Рабочее давление воды со стандартным соплом	20 MPa
Избыточное рабочее давление (макс.)	25 MPa
Расход, вода	15 l/min
Сила отдачи высоконапорного пистолета	49 N
Размеры и вес
Типичный рабочий вес	74 kg
Длина	607 mm
Ширина	518 mm
Высота	1063 mm
Количество масла	1,0 l
Сорт масла	SAE 90 Тип
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	3,7 m/s²
Погрешность K	0,9 m/s²
Уровень звукового давления L_pA	72 dB(A)
Погрешность K_pA	3 dB(A)
Измеренный уровень звуковой мощности L_WA	91 dB(A)
Гарантированный уровень звуковой мощности L_WA,d	93 dB(A)

Вариант в зависимости от страны эксплуатации
Страна	EU
Электрическое подключение
Напряжение	400 V
Фаза	3 ~
Частота	50 Hz
Максимально допустимое полное сопротивление сети	- Ω
Потребляемая мощность	8,0 kW
Степень защиты	IPX5
Сетевой предохранитель (инертный, характ. C)	16 A
Удлинительный кабель 10 м	2,5 mm²
Удлинительный кабель 30 м	4 mm²
Патрубок подвода воды
Давление на входе (макс.)	1 MPa
Температура на входе (макс.)	60 °C
Объем подачи (мин.)	1200 l/h
Высота всасывания (макс.)	0,5 m
Минимальная длина шланга подвода воды	7,5 m
Минимальный диаметр шланга подвода воды	1 in
Номер для заказа всасывающего фильтра	4.730-012.0
Рабочие характеристики устройства
Размер стандартного сопла	050
Рабочее давление воды со стандартным соплом	23 MPa
Избыточное рабочее давление (макс.)	25 MPa
Расход, вода	16,7 l/min
Сила отдачи высоконапорного пистолета	56 N
Размеры и вес
Типичный рабочий вес	63,4 kg
Длина	607 mm
Ширина	518 mm
Высота	1063 mm
Количество масла	1,0 l
Сорт масла	SAE 90 Тип
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	4,6 m/s²
Погрешность K	1,0 m/s²
Уровень звукового давления L_pA	72 dB(A)
Погрешность K_pA	3 dB(A)
Измеренный уровень звуковой мощности L_WA	91 dB(A)
Гарантированный уровень звуковой мощности L_WA,d	93 dB(A)

Вариант в зависимости от страны эксплуатации
Страна	EU
Электрическое подключение
Напряжение	400 V
Фаза	3 ~
Частота	50 Hz
Максимально допустимое полное сопротивление сети	- Ω
Потребляемая мощность	8,0 kW
Степень защиты	IPX5
Сетевой предохранитель (инертный, характ. C)	16 A
Удлинительный кабель 10 м	2,5 mm²
Удлинительный кабель 30 м	4 mm²
Патрубок подвода воды
Давление на входе (макс.)	1 MPa
Температура на входе (макс.)	60 °C
Объем подачи (мин.)	1200 l/h
Высота всасывания (макс.)	0,5 m
Минимальная длина шланга подвода воды	7,5 m
Минимальный диаметр шланга подвода воды	1 in
Номер для заказа всасывающего фильтра	4.730-012.0
Рабочие характеристики устройства
Размер стандартного сопла	050
Рабочее давление воды со стандартным соплом	23 MPa
Избыточное рабочее давление (макс.)	25 MPa
Расход, вода	16,7 l/min
Сила отдачи высоконапорного пистолета	56 N
Размеры и вес
Типичный рабочий вес	75 kg
Длина	607 mm
Ширина	518 mm
Высота	1063 mm
Количество масла	1,0 l
Сорт масла	SAE 90 Тип
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	4,4 m/s²
Погрешность K	0,9 m/s²
Уровень звукового давления L_pA	75 dB(A)
Погрешность K_pA	3 dB(A)
Измеренный уровень звуковой мощности L_WA	91 dB(A)
Гарантированный уровень звуковой мощности L_WA,d	93 dB(A)

Вариант в зависимости от страны эксплуатации
Страна	KAP
Электрическое подключение
Напряжение	380 V
Фаза	3 ~
Частота	50 Hz
Максимально допустимое полное сопротивление сети	- Ω
Потребляемая мощность	8 kW
Степень защиты	IPX5
Сетевой предохранитель (инертный, характ. C)	16 A
Удлинительный кабель 10 м	2,5 mm²
Удлинительный кабель 30 м	4 mm²
Патрубок подвода воды
Давление на входе (макс.)	1 MPa
Температура на входе (макс.)	60 °C
Объем подачи (мин.)	1200 l/h
Высота всасывания (макс.)	0,5 m
Минимальная длина шланга подвода воды	7,5 m
Минимальный диаметр шланга подвода воды	1 in
Номер для заказа всасывающего фильтра	4.730-012.0
Рабочие характеристики устройства
Размер стандартного сопла	050
Рабочее давление воды со стандартным соплом	21 MPa
Избыточное рабочее давление (макс.)	25 MPa
Расход, вода	16,67 l/min
Сила отдачи высоконапорного пистолета	56 N
Размеры и вес
Типичный рабочий вес	63,4 kg
Длина	607 mm
Ширина	518 mm
Высота	1063 mm
Количество масла	1 l
Сорт масла	SAE 90 Тип
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	4,6 m/s²
Погрешность K	1 m/s²
Уровень звукового давления L_pA	70 dB(A)
Погрешность K_pA	3 dB(A)
Измеренный уровень звуковой мощности L_WA	91 dB(A)
Гарантированный уровень звуковой мощности L_WA,d	93 dB(A)

Вариант в зависимости от страны эксплуатации
Страна	EU
Электрическое подключение
Напряжение	400 V
Фаза	3 ~
Частота	50 Hz
Максимально допустимое полное сопротивление сети	0.0452 + j0.0283 Ω
Потребляемая мощность	8,8 kW
Степень защиты	IPX5
Сетевой предохранитель (инертный, характ. C)	16 A
Удлинительный кабель 10 м	2,5 mm²
Удлинительный кабель 30 м	4 mm²
Патрубок подвода воды
Давление на входе (макс.)	1 MPa
Температура на входе (макс.)	60 °C
Объем подачи (мин.)	1200 l/h
Высота всасывания (макс.)	0,5 m
Минимальная длина шланга подвода воды	7,5 m
Минимальный диаметр шланга подвода воды	1 in
Номер для заказа всасывающего фильтра	4.730-012.0
Рабочие характеристики устройства
Размер стандартного сопла	047
Рабочее давление воды со стандартным соплом	25 MPa
Избыточное рабочее давление (макс.)	28 MPa
Расход, вода	16,67 l/min
Сила отдачи высоконапорного пистолета	62 N
Размеры и вес
Типичный рабочий вес	67 kg
Длина	607 mm
Ширина	518 mm
Высота	1063 mm
Количество масла	1,0 l
Сорт масла	SAE 90 Тип
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	4,7 m/s²
Погрешность K	1 m/s²
Уровень звукового давления L_pA	74 dB(A)
Погрешность K_pA	3 dB(A)
Измеренный уровень звуковой мощности L_WA	91 dB(A)
Гарантированный уровень звуковой мощности L_WA,d	93 dB(A)

Вариант в зависимости от страны эксплуатации
Страна	EU
Электрическое подключение
Напряжение	400 V
Фаза	3 ~
Частота	50 Hz
Максимально допустимое полное сопротивление сети	0.0452+j0.0283 Ω
Потребляемая мощность	8,8 kW
Степень защиты	IPX5
Сетевой предохранитель (инертный, характ. C)	16 A
Удлинительный кабель 10 м	2,5 mm²
Удлинительный кабель 30 м	4 mm²
Патрубок подвода воды
Давление на входе (макс.)	1 MPa
Температура на входе (макс.)	60 °C
Объем подачи (мин.)	1200 l/h
Высота всасывания (макс.)	0,5 m
Минимальная длина шланга подвода воды	7,5 m
Минимальный диаметр шланга подвода воды	1 in
Номер для заказа всасывающего фильтра	4.730-012.0
Рабочие характеристики устройства
Размер стандартного сопла	047
Рабочее давление воды со стандартным соплом	25 MPa
Избыточное рабочее давление (макс.)	28 MPa
Расход, вода	16,67 l/min
Сила отдачи высоконапорного пистолета	62 N
Размеры и вес
Типичный рабочий вес	78,6 kg
Длина	607 mm
Ширина	518 mm
Высота	1063 mm
Количество масла	1,0 l
Сорт масла	SAE 90 Тип
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	4,7 m/s²
Погрешность K	1 m/s²
Уровень звукового давления L_pA	76 dB(A)
Погрешность K_pA	3 dB(A)
Измеренный уровень звуковой мощности L_WA	91 dB(A)
Гарантированный уровень звуковой мощности L_WA,d	93 dB(A)

Вариант в зависимости от страны эксплуатации
Страна	KAP
Электрическое подключение
Напряжение	220 V
Фаза	3 ~
Частота	60 Hz
Максимально допустимое полное сопротивление сети	0.0452 + j0.0283 Ω
Потребляемая мощность	7,5 kW
Степень защиты	IPX5
Сетевой предохранитель (инертный, характ. C)	25 A
Удлинительный кабель 10 м	2,5 mm²
Удлинительный кабель 30 м	4 mm²
Патрубок подвода воды
Давление на входе (макс.)	1 MPa
Температура на входе (макс.)	60 °C
Объем подачи (мин.)	1200 l/h
Высота всасывания (макс.)	0,5 m
Минимальная длина шланга подвода воды	7,5 m
Минимальный диаметр шланга подвода воды	1 in
Номер для заказа всасывающего фильтра	4.730-012.0
Рабочие характеристики устройства
Размер стандартного сопла	055
Рабочее давление воды со стандартным соплом	19 MPa
Избыточное рабочее давление (макс.)	22 MPa
Расход, вода	16,67 l/min
Сила отдачи высоконапорного пистолета	54 N
Размеры и вес
Типичный рабочий вес	67,0 kg
Длина	607 mm
Ширина	518 mm
Высота	1063 mm
Количество масла	1 l
Сорт масла	SAE 90 Тип
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	6,1 m/s²
Погрешность K	1,5 m/s²
Уровень звукового давления L_pA	75 dB(A)
Погрешность K_pA	3 dB(A)
Измеренный уровень звуковой мощности L_WA	91 dB(A)
Гарантированный уровень звуковой мощности L_WA,d	93 dB(A)

Вариант в зависимости от страны эксплуатации
Страна	KAP
Электрическое подключение
Напряжение	440-460 V
Фаза	3 ~
Частота	60 Hz
Максимально допустимое полное сопротивление сети	0.0452 + j0.0283 Ω
Потребляемая мощность	8 kW
Степень защиты	IPX5
Сетевой предохранитель (инертный, характ. C)	16 A
Удлинительный кабель 10 м	2,5 mm²
Удлинительный кабель 30 м	4 mm²
Патрубок подвода воды
Давление на входе (макс.)	1 MPa
Температура на входе (макс.)	60 °C
Объем подачи (мин.)	1200 l/h
Высота всасывания (макс.)	0,5 m
Минимальная длина шланга подвода воды	7,5 m
Минимальный диаметр шланга подвода воды	1 in
Номер для заказа всасывающего фильтра	4.730-012.0
Рабочие характеристики устройства
Размер стандартного сопла	050
Рабочее давление воды со стандартным соплом	22 MPa
Избыточное рабочее давление (макс.)	25 MPa
Расход, вода	16,67 l/min
Сила отдачи высоконапорного пистолета	58 N
Размеры и вес
Типичный рабочий вес	67 kg
Длина	607 mm
Ширина	518 mm
Высота	1063 mm
Количество масла	1 l
Сорт масла	SAE 90 Тип
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	6,6 m/s²
Погрешность K	1,2 m/s²
Уровень звукового давления L_pA	75 dB(A)
Погрешность K_pA	3 dB(A)
Измеренный уровень звуковой мощности L_WA	91 dB(A)
Гарантированный уровень звуковой мощности L_WA,d	93 dB(A)

Вариант в зависимости от страны эксплуатации
Страна	EU II
Электрическое подключение
Напряжение	230 V
Фаза	3 ~
Частота	50 Hz
Максимально допустимое полное сопротивление сети	0.0452 + j0.0283 Ω
Потребляемая мощность	8,5 kW
Степень защиты	IPX5
Сетевой предохранитель (инертный, характ. C)	25 A
Удлинительный кабель 10 м	2,5 mm²
Удлинительный кабель 30 м	4 mm²
Патрубок подвода воды
Давление на входе (макс.)	1 MPa
Температура на входе (макс.)	60 °C
Объем подачи (мин.)	1200 l/h
Высота всасывания (макс.)	0,5 m
Минимальная длина шланга подвода воды	7,5 m
Минимальный диаметр шланга подвода воды	1 in
Номер для заказа всасывающего фильтра	4.730-012.0
Рабочие характеристики устройства
Размер стандартного сопла	050
Рабочее давление воды со стандартным соплом	23 MPa
Избыточное рабочее давление (макс.)	26 MPa
Расход, вода	16,67 l/min
Сила отдачи высоконапорного пистолета	60 N
Размеры и вес
Типичный рабочий вес	75 kg
Длина	607 mm
Ширина	518 mm
Высота	1063 mm
Количество масла	1 l
Сорт масла	SAE 90 Тип
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	5,3 m/s²
Погрешность K	1,3 m/s²
Уровень звукового давления L_pA	75 dB(A)
Погрешность K_pA	3 dB(A)
Измеренный уровень звуковой мощности L_WA	91 dB(A)
Гарантированный уровень звуковой мощности L_WA,d	93 dB(A)

Вариант в зависимости от страны эксплуатации
Страна	EU
Электрическое подключение
Напряжение	400 V
Фаза	3 ~
Частота	50 Hz
Максимально допустимое полное сопротивление сети	0.0452+j0.0283 Ω
Потребляемая мощность	8,8 kW
Степень защиты	IPX5
Сетевой предохранитель (инертный, характ. C)	16 A
Удлинительный кабель 10 м	2,5 mm²
Удлинительный кабель 30 м	4 mm²
Патрубок подвода воды
Давление на входе (макс.)	1 MPa
Температура на входе (макс.)	60 °C
Объем подачи (мин.)	1500 l/h
Высота всасывания (макс.)	0,5 m
Минимальная длина шланга подвода воды	7,5 m
Минимальный диаметр шланга подвода воды	1 in
Номер для заказа всасывающего фильтра	4.730-012.0
Рабочие характеристики устройства
Размер стандартного сопла	075
Рабочее давление воды со стандартным соплом	18 MPa
Избыточное рабочее давление (макс.)	25 MPa
Расход, вода	21,67 l/min
Сила отдачи высоконапорного пистолета	68 N
Размеры и вес
Типичный рабочий вес	69,8 kg
Длина	607 mm
Ширина	518 mm
Высота	1063 mm
Количество масла	1,0 l
Сорт масла	SAE 90 Тип
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	3,7 m/s²
Погрешность K	0,9 m/s²
Уровень звукового давления L_pA	74 dB(A)
Погрешность K_pA	3 dB(A)
Измеренный уровень звуковой мощности L_WA	91 dB(A)
Гарантированный уровень звуковой мощности L_WA,d	93 dB(A)

Вариант в зависимости от страны эксплуатации
Страна	EU
Электрическое подключение
Напряжение	400 V
Фаза	3 ~
Частота	50 Hz
Максимально допустимое полное сопротивление сети	0.0452+j0.0283 Ω
Потребляемая мощность	8,8 kW
Степень защиты	IPX5
Сетевой предохранитель (инертный, характ. C)	16 A
Удлинительный кабель 10 м	2,5 mm²
Удлинительный кабель 30 м	4 mm²
Патрубок подвода воды
Давление на входе (макс.)	1 MPa
Температура на входе (макс.)	60 °C
Объем подачи (мин.)	1500 l/h
Высота всасывания (макс.)	0,5 m
Минимальная длина шланга подвода воды	7,5 m
Минимальный диаметр шланга подвода воды	1 in
Номер для заказа всасывающего фильтра	4.730-012.0
Рабочие характеристики устройства
Размер стандартного сопла	075
Рабочее давление воды со стандартным соплом	18 MPa
Избыточное рабочее давление (макс.)	25 MPa
Расход, вода	21,67 l/min
Сила отдачи высоконапорного пистолета	68 N
Размеры и вес
Типичный рабочий вес	81,4 kg
Длина	607 mm
Ширина	518 mm
Высота	1063 mm
Количество масла	1,0 l
Сорт масла	SAE 90 Тип
Расчетные значения в соответствии с EN 60335-2-79
Вибрация на руке/кисти	3,7 m/s²
Погрешность K	0,9 m/s²
Уровень звукового давления L_pA	75 dB(A)
Погрешность K_pA	3 dB(A)
Измеренный уровень звуковой мощности L_WA	91 dB(A)
Гарантированный уровень звуковой мощности L_WA,d	93 dB(A)

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу.

Изделие: Моющий аппарат высокого давления

Тип: 1.286-xxx.x

Действующие директивы ЕС

2000/14/ЕС

2006/42/ЕС (+2009/127/ЕС)

2011/65/EС

2014/30/EС

2009/125/ЕС

Применяемый(-ые) регламент(-ы)

(ЕС) 2019/1781

Примененные гармонизированные стандарты

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 9/20-4 SHD 10/21-4 S

EN 61000-3-11: 2020

HD 13/18-4 SHD 10/25-4 S

EN 62233: 2008

Примененные национальные стандарты

Уровень звуковой мощности дБ(A)

HD 9/20-4 S(XA)

Измерено: 91

Гарантировано: 93

HD 10/21-4 S(XA)

Измерено: 91

Гарантировано: 93

HD 13/18-4 S(XA)

Измерено: 91

Гарантировано: 93

HD 10/25-4 S(XA)

Измерено: 91

Гарантировано: 93

Измерено:

Гарантировано:

Измерено:

Гарантировано:

Измерено:

Гарантировано:

Измерено:

Гарантировано:

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

Лицо, ответственное за ведение документации:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

г. Винненден, 01.08.2023

6-2-NN-A5-GS-20906

</BackPage>

HD 9/20-4 S, HD 9/20-4 SXA, HD 10/21-4 SHD 10/21-4 SXA, HD 10/25-4 S, HD 10/25-4 SXAHD 13/18-4 S, HD 13/18-4 SXA

59692610 (06/23)

Общие указания

Использование по назначению

Предельные значения для водоснабжения

ВНИМАНИЕ

Защита окружающей среды

Принадлежности и запасные части

Комплект поставки

Указания по технике безопасности

Символы на устройстве

Предохранительные устройства

ОСТОРОЖНО

Перепускной клапан с манометрическим выключателем

Описание устройства

Обзор устройства

Монтаж

Активация удаления воздуха из масляного бака

Проверка уровня масла

Поворот держателей кабеля

Установка принадлежностей

Примечание

Электрическое подключение

ОПАСНОСТЬ

Подключение к источнику воды

Подключение к водопроводу

ПРЕДУПРЕЖДЕНИЕ

Всасывание воды из резервуара

Удаление воздуха из устройства

Управление

ОПАСНОСТЬ

Автоматический барабан для шланга

Размотка шланга

Намотка шланга

ОПАСНОСТЬ

Открывание/закрывание высоконапорного пистолета

Режим работы с высоким давлением

Примечание

ОПАСНОСТЬ

Примечание

Режим работы с моющим средством

ПРЕДУПРЕЖДЕНИЕ

ВНИМАНИЕ

Примечание

Примечание

Рекомендованный метод очистки

После эксплуатации с моющим средством

Приостановка работы

Продолжение работы

Время режима готовности

Сброс времени режима готовности

Окончание работы

ПРЕДУПРЕЖДЕНИЕ

Транспортировка

ОСТОРОЖНО

ВНИМАНИЕ

Транспортировка краном

ОПАСНОСТЬ

Хранение

ОСТОРОЖНО

Хранение устройства

Защита от замерзания

ВНИМАНИЕ

Примечание

Уход и техническое обслуживание

ОПАСНОСТЬ

Примечание

Проверка техники безопасности / договор о техническом обслуживании

Периодичность технического обслуживания

Перед каждым началом работы

Еженедельно

Каждые 500 часов эксплуатации, но не реже одного раза в год

Работы по техническому обслуживанию

Замена шланга высокого давления

ПРЕДУПРЕЖДЕНИЕ

Примечание

Помощь при неисправностях

ОПАСНОСТЬ

Контрольный индикатор

Примечание

HD 9/20-4 S, HD 9/20-4 SXA, HD 10/21-4 S
HD 10/21-4 SXA, HD 10/25-4 S, HD 10/25-4 SXA
HD 13/18-4 S, HD 13/18-4 SXA

Насос негерметичен.
Допустимы до 3 капель вытекающей воды в минуту.

Насос негерметичен.
Допустимы до 3 капель вытекающей воды в минуту.
