Перед первым использованием устройства следует ознакомиться с данной оригинальной инструкцией по эксплуатации и действовать в соответствии с ней. Сохранять оригинальную инструкцию по эксплуатации для дальнейшего пользования или для следующего владельца.

При передаче транспортного средства немедленно сообщать дилеру или торговой организации об обнаруженных дефектах и повреждениях при транспортировке.

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Для получения актуальной информации об ингредиентах см. www.kaercher.com/REACH

Отслужившие свой срок машины содержат ценные материалы, пригодные для вторичной переработки. Для утилизации машины рекомендуем обратиться на специализированное предприятие по утилизации.

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие или в ближайшую уполномоченную службу сервисного обслуживания.

(Адрес указан на обороте)

---

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства.

Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Подметальная машина предназначена для промышленного применения в целях очистки поверхности пола.

Области применения подметальной машины:

1. Парковки

2. Тротуары

3. Производственные сооружения

4. Секторы материально-технического снабжения

5. Гостиницы

6. Розничная торговля

7. Складские территории

Использовать подметающую машину исключительно в соответствии с указаниями, содержащими в данной инструкции по эксплуатации. Любой другой вид использования устройства считается использованием не по назначению. Производитель устройства не несет ответственности за вред, причиненный вследствие подобного использования. Риск за подобное использование несет исключительно пользователь.

Для уборки общественных дорог можно использовать только подметальную машину, оснащенную навесным оборудованием StVZO.

Запрещается производить какие-либо модификации подметальной машины.

Устройство разрешается перемещать с целью очистки только по поверхностям, разрешенным предприятием или его уполномоченным лицом.

Эксплуатация в закрытых помещениях запрещается.

Запрещается использовать устройство для подметания или всасывания взрывоопасных жидкостей, газов, а также неразбавленных кислот и растворителей (например, бензина, разбавителей красок, мазута), в соединении с всасываемым воздухом они образуют взрывоопасные пары или смеси.

Запрещается использовать устройство для подметания или всасывания ацетона, неразбавленных кислот и растворителей, так как они разъедают и разрушают материалы, из которых изготовлено устройство.

Запрещается использовать устройство для подметания или всасывания реактивной металлической пыли (например, алюминия, магния, цинка), в соединении с сильными щелочными или кислотными моющими средствами они образуют взрывоопасные газы.

Запрещается использовать устройство для подметания или всасывания горящих или тлеющих предметов. Опасность возгорания.

Запрещается использовать устройство для подметания вредных для здоровья веществ.

Запрещается находиться в опасной зоне. Запрещается эксплуатация устройства во взрывоопасных зонах.

Запрещается брать с собой сопровождающих лиц.

Запрещается толкать/тянуть или транспортировать предметы с помощью данного устройства.

• Асфальт

• Промышленные полы

• Стяжка

• Бетон

• Брусчатка

Подметающая машина работает по принципу набрасывания.

1. Вращающаяся боковая щетка подметает углы и края подметаемой поверхности и направляет мусор в зону работы цилиндрической щетки.

2. Вращающаяся цилиндрическая щетка направляет мусор напрямую в контейнер для мусора.

3. Пыль, поднятая в контейнере для мусора, отделяется фильтром для пыли, а фильтрованный чистый воздух откачивается всасывающим вентилятором.

4. Очистка фильтра для пыли происходит автоматически.

Предохранительные устройства служат для защиты пользователя. Их отключение или работа в обход их функций не допускается.

Соблюдать указания по технике безопасности, содержащиеся в главах!

У капота и правой обшивки имеется предохранительное устройство. Работающий двигатель внутреннего сгорания выключается, если открыть капот или обшивку.

Двигатель можно запустить, только когда и капот и облицовка закрыты.

Во время опорожнения бункера цилиндрическая щетка автоматически блокируется.

Контактный переключатель сиденья гарантирует, что машину можно запустить только, когда водитель сидит на сиденье водителя.

---

1. Переднее колесо (гидростатический привод)
2. Боковая щетка справа
3. Педаль акселератора вперед/назад
4. Регулировка сиденья
5. Элементы управления*
6. Рулевое колесо
7. Правая обшивка (поворотная)
8. Сиденье водителя (с контактным переключателем сиденья)
9. Клавиша подъема/опорожнения бункера
10. Капот, поворотный
11. Несущая шина для «системы Hombase»
12. Заднее колесо
13. Цилиндрическая щетка с уплотнительными лентами
14. Стояночный тормоз
15. Ослабление тормоза
16. Педаль подъема/опускания заслонки для крупного мусора

* более подробное описание приведено в одной из следующих глав

Не отображено следующее оснащение, которое может встраиваться под заказ уже на заводе или устанавливаться дополнительно сервисной службой.

1. Комфортабельное сиденье

2. Проблесковый маячок

3. Рабочее освещение

4. Комплект StVZO

5. Синий светодиод Blue Spot

6. Защитный навес водителя

7. Боковая щетка слева

8. Система водяного орошения

9. Модуль контроля транспортных средств

Капот необходимо открывать для выполнения определенных действий:

1. Заправка топливом

2. Проверка уровня гидравлического масла/долив

3. Замена фильтра гидравлического масла

   (выполняется только авторизованной службой поддержки клиентов)

4. Проверка/замена цилиндрической щетки

5. Отсоединение аккумуляторной батареи

---

• Для открытия взять капот спереди за прорезь для захвата, приподнять его и отвести в сторону.

Правую обшивку необходимо открывать для выполнения определенных действий:

1. Открытие/закрытие механизма свободного хода

2. Открытие топливного крана

3. Проверка уровня моторного масла / доливание моторного масла

4. Замена масла в двигателе

5. Проверка/замена свечи зажигания

6. Очистка/замена воздушного фильтра

---

• Для открытия следует взять обшивку за прорезь для захвата, приподнять ее и отвести в сторону.

Максимально допустимая загрузка территории склада составляет 20 кг.

1. Следить, чтобы груз был надежно закреплен.

При обращении с аккумуляторами следует соблюдать следующие предупредительные указания:

	Соблюдать указания, содержащиеся в инструкции по эксплуатации аккумулятора и на аккумуляторе, а также в настоящей инструкции по эксплуатации.
	Использовать приспособления для защиты глаз.
	Не допускать детей к аккумулятору и электролиту.
	Опасность взрыва
	Огонь, искры, открытый свет и курение запрещены.
	Опасность получения химических ожогов
	Первая помощь.
	Предупреждение
	Утилизация
	Не выбрасывать аккумулятор в мусорный контейнер.

При использовании устройства по назначению и с соблюдением инструкции по эксплуатации свинцовые аккумуляторы не представляют опасности.

Однако следует помнить, что свинцовые аккумуляторы содержат серную кислоту, которая может вызвать сильные ожоги.

1. Кислоту, пролитую или вытекшую в случае негерметичности аккумулятора, собрать связующим веществом, например песком. Не допускать попадания в канализацию, почву или водоемы.

2. Нейтрализовать кислоту известью/содой и утилизировать согласно местным предписаниям.

3. Для утилизации поврежденного аккумулятора обратиться в специализированное предприятие по утилизации отходов.

4. При попадании брызг электролита в глаза или на кожу промыть большим количеством чистой воды.

5. После этого незамедлительно обратиться к врачу.

6. Грязную одежду застирать водой.

7. Сменить одежду.

См. также главу «Технические характеристики».

---

Рисунок: Рампа для съезда

1. Подключить и при необходимости зарядить аккумулятор.

2. Из прилагаемых досок соорудить спускную рампу по эскизу.

3. Разрезать пластиковые упаковочные ленты и снять упаковочную пленку.

4. Снять крепежную обвязочную ленту в точках крепления.

5. Отвинтить четыре отмеченные доски и деревянный брус от поддона.

6. Расположить отвинченные доски так, чтобы они опирались о край поддона и находились по траектории движения колес устройства. Прочно прикрутить доски.

7. Поместить деревянный брус под доски в качестве опоры.

8. Снять деревянные колодки, которые фиксируют колеса.

9. Отпустить стояночный тормоз.

10. По сооруженной рампе осторожно спустить устройство с поддона (см. главу «Перемещение устройства с собственным приводом») или сдвинуть с поддона (см. главу «Перемещение устройства без собственного привода»).

1. Для перемещения устройства следует открыть рычаг свободного хода.

   1. Отвернуть правую обшивку наружу.

   2. Потянуть рычаг свободного хода к себе (открыть).

   3. Отпустить стояночный тормоз.

   4. Переместить устройство.

1. После перемещения устройства следует закрыть рычаг свободного хода.

   1. Задействовать стояночный тормоз.

   2. Отвести рычаг свободного хода от себя (закрыть).

   3. Закрыть правую обшивку.

1. Закрепить боковую щетку на устройстве перед вводом в эксплуатацию. См. главу «Замена боковой щетки».

1. Проверить функцию защиты капота/правой обшивки.

   1. Нельзя запускать двигатель внутреннего сгорания при открытом капоте.

   2. Нельзя запускать двигатель внутреннего сгорания при открытой обшивке.

2. Проверить функционирование контактного переключателя сиденья.

   1. При работающем двигателе внутреннего сгорания устройство должно отключаться, когда водитель встает с места водителя.

3. Проверить давление в шинах.

4. Проверить уровень масла в двигателе.

5. Проверить уровень заполнения гидробака.

6. Проверить цилиндрическую и боковую щетки на наличие инородных тел и намотавшихся лент.

7. Проверить легкость хода и функциональную надежность педали акселератора (только на остановленном устройстве).

8. Опорожнить бункер для мусора.

9. Проверить уровень заполнения топливного бака.

---



1. Топливный бак
2. Крышка бака
3. Указатель уровня топлива

1. Выключить устройство (заглушить двигатель).

2. Повернуть капот наружу.

3. Открыть крышку бака.

4. Залить топливо.

5. Вытереть пролившееся топливо и закрыть крышку бака.

---

1. Сиденье водителя
2. Рычаг регулировки сиденья

1. Нажать на рычаг регулировки сиденья.

2. Переместить водительское сиденье в желаемое положение, отпустить и зафиксировать рычаг.

3. Перемещением сиденья водителя вперед/назад проверить его фиксацию.

---

1. Топливный кран

1. Для открытия или закрытия топливного крана его следует повернуть его в соответствующем направлении до упора.

---



1. Отпускание стояночного тормоза
2. Стояночный тормоз

Включение стояночного тормоза:

1. Нажать на стояночный тормоз (фиксируется).

Отпускание стояночного тормоза:

2. Нажать клавишу разблокировки, стояночный тормоз будет отпущен.

1. Открыть топливный кран.

2. Занять место на сиденье (контактный переключатель сиденья).

3. Переключатель выбора программ повернуть в положение «Движение».

4. Выставить ключ в замковый выключатель и повернуть его в положение «I – ON», двигатель запустится.

5. При холодной температуре наружного воздуха: Задействовать рычаг привода воздушной заслонки.

---



1. Рулевое колесо
2. Движение вперед
3. Движение назад
4. Стояночный тормоз
5. Заслонка для крупного мусора

1. Осторожно нажать на педаль акселератора.

   1. Плавно регулировать скорость движения педалью акселератора.

   2. Избегайте резкого нажатия на педаль.

   3. Скорость движения корректировать в зависимости от условий.

2. Управлять направлением движения с помощью рулевого колеса.

3. При отпускании педали движения устройство автоматически тормозится и останавливается.

   1. В аварийной ситуации следует дополнительно задействовать стояночный тормоз.

1. Для достижения оптимального результата уборки необходимо соразмерять скорость движения с местными условиями.

2. Подметать разрешается только при задвинутом бункере.

   1. Если переключатель выбора программ установлен в положение «Движение», крышка бункера автоматически закрывается.

   2. При переключении переключателя выбора программ в положение «Подметание», крышка открывается автоматически, и бункер готов к сбору грязи.

3. Регулярно опорожнять бункер.

   1. Если сметаются главным образом мелкие предметы (большой вес мусора), то бункер для мусора следует опорожнять раньше.

4. При подметании поверхностей перевести переключатель выбора программ в положение «Подметание с использованием цилиндрической щетки».

5. Для очистки боковых кромок следует дополнительно использовать боковые щетки, для этого установить переключатель выбора программ в положение «Подметание с использованием цилиндрической и боковой щеток».

6. Неподвижные препятствия высотой до 6 см можно осторожно преодолевать на небольшой скорости.

7. Неподвижные препятствия высотой свыше 6 см следует преодолевать только с использованием подходящей рампы.

1. Для проведения уборки выбрать направление движения вперед.

2. Для уборки поверхностей: опустить цилиндрическую щетку, установив переключатель выбора программ в положение «Подметание с использованием цилиндрической щетки».

3. Для мокрых или влажных поверхностей: открыть заслонку для влажной уборки.

4. Для чистки близко к краю: дополнительно опустить правую боковую щетку, установив переключатель выбора программ в положение «Подметание с использованием цилиндрической и боковой щеток».

5. Для сметания более крупных предметов (50 мм): кратковременно нажать на педаль заслонки для крупного мусора.

6. Периодически чистить фильтр для пыли.

   1. Фильтр для пыли автоматически очищается через определенные промежутки времени.

   2. В пыльной среде дополнительно нажать на выключатель очистки фильтра.

Подъемник контейнера позволяет опорожнять бункер устройства прямо в мусорный бак (максимальная высота разгрузки указана в главе «Технические данные»).

---



1. Клавиша подъемника контейнера
2. Переключатель «Поднять/опустить бункер»
3. Переключатель «Открыть/закрыть крышку бункера»

1. Установить переключатель выбора программ в положение «Движение» (бункер можно поднимать только в этом положении).

2. Установить машину рядом с мусорным баком.

   1. После выключения устройства подождать примерно еще 1 минуту, чтобы пыль могла осесть, и можно было опорожнить бункер.

3. Нажать клавишу подъемника контейнера на панели управления и удерживать.

4. Нажать на переключатель бункера и поднять бункер.

   1. Для опорожнения в контейнер для мусора следует полностью поднять бункер и медленно подъехать к сборному контейнеру.

   2. Для свободного опорожнения бункера его следует поднять примерно до середины, чтобы можно было открыть крышку бункера (если высота опорожнения очень низкая, работа крышки будет заблокирована).

5. Задействовать стояночный тормоз.

6. Нажать переключатель крышки бункера и опорожнить бункер.

7. Закрыть крышку бункера.

8. Отпустить стояночный тормоз.

9. Отъехать от места разгрузки.

10. Полностью опустить бункер.

После выключения устройства происходит автоматическая очистка пылевого фильтра.

1. Поставить устройство на ровной поверхности.

2. Переключатель выбора программ установить в положение «Движение».

3. Задействовать стояночный тормоз.

4. Вынуть ключ из замкового выключателя.

5. Закрыть топливный кран.

---

1. Закрыть топливный кран.

2. Зафиксировать подметальную машину, подложив под ее колеса клинья.

3. Закрепить подметальную машину натяжными ремнями или канатами.

   Соблюдать маркировку для зон крепления на раме подметающей машины (символы цепей).

   • Задние точки крепления слева и справа представляют собой отверстия (прим. Ø 30 мм) в раме между задним колесом и бункером.

   • Спереди находится область крепления между подножкой и передней стойкой.

4. Отсоединить клемму отрицательного полюса аккумуляторной батареи.

5. Вынуть ключ.

1. Установить подметальную машину на ровной поверхности в сухом, защищенном от мороза месте. Накрыть тентом для защиты от пыли.

2. Принять меры против непроизвольного начала движения подметальной машины (стояночный тормоз).

3. Закрыть топливный кран.

4. Вынуть ключ.

5. Снять минусовую клемму с аккумуляторной батареи, если подметальная машина не будет использоваться более 4 недель.

6. Аккумулятор следует заряжать прибл. каждые два месяца.

Если подметальная машина не используется в течение длительного времени:

1. Полностью слить топливо из бака.

2. Заменить моторное масло.

3. Выкрутить свечу зажигания и залить в отверстие свечи 5 мл свежего моторного масла. Несколько раз провернуть двигатель без свечей зажигания (не запускать). Вкрутить свечу зажигания на место.

1. Открыть обшивки.

2. Обдуть устройство сжатым воздухом.

3. Очистить устройство, используя для этого влажную тряпку, пропитанную мягким щелочным раствором.

4. Закрыть обшивки.

1. Очистить устройство, используя для этого влажную тряпку, пропитанную мягким щелочным раствором.

• Счетчик часов эксплуатации показывает время интервалов технического обслуживания.

• Интервалы проведения работ по сервисному и техническому обслуживанию, выполняемые заказчиком/оператором, указаны в главе «Техническое обслуживание, осуществляемое клиентом». Работы должны выполнять квалифицированные специалисты. В случае необходимости в любой момент можно обратиться за помощью в специализированную торговую организацию фирмы Kärcher.

• Остальные работы по техническому обслуживанию должны выполняться авторизованной сервисной службой в соответствии с формуляром технического осмотра. Своевременно обращайтесь в сервисную службу.

• Ежедневно

1. см. главу «Проверка безопасности перед запуском».

• Еженедельно

1. Проверить легкость хода подвижных частей.

2. Проверить настройку и степень износа уплотнительных планок в зоне подметания.

3. Проверить уплотнительные ленты на крышке бункера (3 шт.)

4. Проверить цилиндрическую и боковую щетки на предмет износа.

5. Проверить пылевой фильтр и при необходимости очистить корпус фильтра.

6. Проверить воздушный фильтр.

7. Проверить герметичность топливной и гидравлической систем.

8. Проверить натяжение, износ и функционирование ремней.

• Техническое обслуживание каждые 50 часов работы

1. Очистить воздушный фильтр (при использовании в пыльной среде очистку следует проводить чаще).

• Техническое обслуживание каждые 100 часов работы

1. Замена масла в двигателе (первая замена масла производится через 20 часов работы).

2. Проверить и очистить свечу зажигания.

3. Очистить воздушный фильтр.

4. Очистить отстойник.

• Техническое обслуживание каждые 300 часов работы

1. Заменить воздушный фильтр.

2. Очистить топливный фильтр.

3. Заменить свечу зажигания.

• Техническое обслуживание изнашивающихся частей

1. Заменить уплотнительные планки.

2. Заменить цилиндрическую щетку.

3. Заменить боковую щетку.

• Первый осмотр через 20 часов работы

• Техническое обслуживание каждые 100 часов работы

• Техническое обслуживание каждые 300 часов работы

Проверять уровень масла, когда устройство припарковано и стоит горизонтально.

ВНИМАНИЕ

Опасность ожога

Не прикасаться к горячим поверхностям, таким как выпускная труба или двигатель.

---



1. Маслоизмерительный щуп
2. Отверстие для заливки масла
3. Верхний уровень масла (MAX)
4. Нижний уровень масла (МИН)

1. Поставить устройство на ровной поверхности.

2. Дать двигателю остыть.

   1. Проверку уровня масла в двигателе осуществлять, самое раннее, через 5 минут после выключения двигателя.

3. Открыть правую обшивку.

4. Выкрутить маслоизмерительный щуп и проверить уровень масла.

   1. Если уровень масла ниже минимального уровня (MIN), следует долить моторное масло.

      Вид масла указан в главе «Технические данные».

   2. Не переполнять, просто долить до максимального уровня (MAX).

5. Если уровень масла соответствует, вкрутить маслоизмерительный щуп.

6. Закрыть обшивку.

Выполнять замену масла при прогретом двигателе, чтобы обеспечить лучший слив масла.

1. Выключить двигатель.

2. Поставить устройство на ровной поверхности.

3. Подготовить подходящий приемный резервуар для отработанного масла.

4. Открыть правую обшивку (повернуть).

---



1. Маслоизмерительный щуп/маслозаливное отверстие
2. Сливной шланг
3. Крепление сливного шланга
4. Шланговый зажим
5. Фиксатор

5. Вывинтить маслоизмерительный щуп.

6. Вынуть сливной шланг из крепления.

7. Открыть хомут на сливном шланге и вытащить фиксатор.

8. Полностью слить масло в приемный резервуар.

9. Вставить фиксатор и затянуть хомутом.

10. Залить новое моторное масло (см. «Технические характеристики») до нижней кромки отверстия для заливки масла.

11. Вставить и затянуть маслоизмерительный щуп.

12. Закрыть обшивку.

13. Утилизировать отработанное масло экологически безопасным способом.

1. Отвинтить барашковую гайку.

   ---



   1. Барашковая гайка
   2. Крышка
   3. Воздушный фильтр
   4. Фиксатор

2. Снять крышку.

3. Проверить воздушный фильтр на наличие загрязнений, при необходимости очистить.

4. Вставить крышку в фиксатор и надеть.

   1. Следить за правильным положением в фиксаторах.

5. Навинтить и затянуть барашковую гайку.

1. Отвинтить барашковую гайку на крышке.

   ---



   1. Уплотнение
   2. Барашковая гайка крышки
   3. Крышка
   4. Барашковая гайка воздушного фильтра
   5. Бумажный фильтрующий элемент
   6. Пенный фильтрующий элемент
   7. Корпус воздушного фильтра

2. Снять крышку.

3. Отвинтить барашковую гайку воздушного фильтра.

4. Снять фильтрующий элемент воздушного фильтра.

5. Снять пенный фильтрующий элемент с бумажного фильтрующего элемента.

6. Проверить оба фильтрующих элемента воздушного фильтра на предмет повреждений.

7. Заменить поврежденные фильтрующие элементы воздушного фильтра.

8. Очистить фильтрующие элементы воздушного фильтра, если предполагается их дальнейшее использование.

9. Выбить бумажный фильтрующий элемент несколькими ударами о твердую поверхность или продуть его изнутри сжатым воздухом (макс. 0,2 МПа).

10. Пенный фильтрующий элемент:

    1. Очистить в теплой мыльной воде.

    2. Промыть чистой водой.

    3. В качестве альтернативы: очистить невоспламеняемым растворителем.

    4. Дать высохнуть.

    5. Погрузить в чистое моторное масло.

    6. Отжать излишнее масло.

11. Протереть внутреннюю сторону крышки и корпуса воздушного фильтра влажной салфеткой. Следить за тем, чтобы частицы грязи не попали в двигатель.

12. Установить пенный фильтрующий элемент на бумажный фильтрующий элемент.

13. Вставить фильтрующий элемент в корпус воздушного фильтра.

14. Следить за тем, чтобы между корпусом воздушного фильтра и двигателем было установлено уплотнение.

15. Навинтить и затянуть барашковую гайку воздушного фильтра.

16. Установить крышку.

17. Навинтить и затянуть барашковую гайку крышки.

1. Повернуть топливный кран в положение «OFF».

   ---



   1. Топливный кран
   2. Уплотнительное кольцо круглого сечения
   3. Стакан-отстойник

2. Отвинтить стакан-отстойник.

3. Снять уплотнительное кольцо круглого сечения.

4. Очистить стакан-отстойник в невоспламеняемом растворителе.

5. Тщательно высушить стакан-отстойник.

6. Вставить уплотнительное кольцо круглого сечения в корпус.

7. Ввинтить и затянуть стакан-отстойник.

8. Повернуть топливный кран в положение «ON».

9. Проверить плотность посадки стакана-отстойника.

10. Повернуть топливный кран в положение «OFF».

1. Извлечь штепсель свечи зажигания.

2. Очистить область вокруг свечи зажигания, чтобы при снятии свечи частицы грязи не попали в двигатель.

3. Вывинтить свечу зажигания с помощью свечного ключа 13/16”.

   ---



   1. Свечной ключ
   2. 0,7-0,8 мм
   3. Уплотнение
   4. Свеча зажигания

4. Заменить свечу зажигания, если изношен электрод или сломан изолятор.

5. Проверить расстояние между электродами в свече зажигания. Заданное значение: 0,7-0,8 мм.

6. Проверить, не повреждено ли уплотнение свечи зажигания.

   ВНИМАНИЕ

   Опасность повреждения

   Незакрепленная сеча зажигания может перегреться и вызвать повреждение двигателя. В результате чрезмерно плотной затяжки свечи зажигания повреждается резьба.

   Необходимо учитывать следующие инструкции по затяжке свечи зажигания.

7. Аккуратно ввинтить свечу зажигания рукой. Избегать перекоса резьбы.

8. Ввинтить свечу до упора свечным ключом и затянуть следующим образом.

   1. Затянуть бывшую в употреблении свечу на 1/8-1/4 оборота.

   2. Затянуть новую свечу на 1/2 оборота.

9. Подсоединить штепсель свечи зажигания.

ВНИМАНИЕ

Опасность повреждения гидравлической системы

При дозаправке соблюдать максимальную чистоту.

Работы на гидравлической системе должна проводить только авторизованная сервисная служба.

---



Изображение без капота

1. Бак гидравлического масла
2. Крышка сапуна/наливная горловина
3. Фильтр для гидравлического масла

1. Остановить устройство.

2. Открыть капот.

3. Проверить уровень гидравлического масла на холодном двигателе.

   1. Уровень гидравлического масла должен находиться между верхней «MAX» и нижней «MIN» отметками.

4. При необходимости долить гидравлическое масло.

   1. Снять крышку сапуна.

   2. Долить гидравлическое масло.

      Марка гидравлического масла: см. главу «Технические характеристики».

   3. Установить крышку сапуна.

5. Закрыть капот.

---

1. Заднее колесо
2. Гайка крепления колеса (4 шт.)
3. Значок точки крепления

1. Припарковать устройство на ровной поверхности.

   1. Проверить стабильность грунта.

   2. Принять меры против непроизвольного начала движения.

   3. Открыть боковую обшивку или капот.

2. Установить домкрат под отмеченные точки крепления на раме.

3. Открутить колесные гайки подходящим инструментом прибл. на 1 оборот.

4. Приподнять устройство с помощью автомобильного домкрата.

5. Выкрутить и снять гайки для крепления колеса.

6. Снять колесо.

7. Неисправное колесо сдать в ремонт или заменить.

8. Установить колесо, ввинтить гайки крепления колеса до упора и слегка затянуть.

9. Опустить устройство с помощью домкрата.

10. Закрыть боковую обшивку или капот.

11. Затянуть гайки для крепления колеса с необходимым крутящим моментом (56 Нм).

1. Для снятия переднего колеса связаться с сервисной службой.

Благодаря плавающему креплению боковой щетки уровень плоскости подметания корректируется автоматически по мере износа щетины. При сильном износе (длина щетины прим. 10 см), заменить боковые щетки.

---

1. Боковая щетка
2. Винты

1. Остановить устройство.

2. Вывинтить 3 винта с нижней стороны.

3. Снять боковую щетку.

4. При необходимости очистить крепление.

5. Установить новую боковую щетку на захватное устройство и закрепить винтами.

Благодаря плавающему креплению цилиндрической щетки профиль подметания корректируется автоматически по мере износа щетины. Заменить при сильном износе (результат очистки неудовлетворительный).

---

1. Винт с накатанной головкой, слева
2. Опорная пластина
3. Защитная пластина
4. Винт с накатанной головкой, справа

1. Остановить устройство.

2. Открыть капот.

3. Опустить цилиндрическую щетку (при выключенном двигателе).

4. Вывинтить левый винт с накатанной головкой.

5. Снять опорную пластину.

6. Вывинтить правый винт с накатанной головкой.

7. Снять защитную пластину.

8. Снять цилиндрическую щетку.

---

1. Цилиндрическая щетка
2. Крепление цилиндрической щетки
3. Выравнивание щетины вперед в направлении движения

1. Проверить цилиндрическую щетку на износ и наличие намотавшихся лент.

2. При необходимости: установить новую цилиндрическую щетку.

3. При установке убедиться, что щетина выровнена правильно (держатели цилиндрической щетки идентичны).

4. Установить защитную и опорную пластины в обратной последовательности.

---

1. Крепление
2. Боковая уплотнительная планка
3. Передняя уплотнительная планка
4. Задняя уплотнительная планка

1. Ослабить крепление уплотнительных планок.

2. Отрегулировать уплотнительную планку путем перемещения в продольных пазах.

   1. Значения см. в таблице.

3. Согласовать настройки, закрепить уплотнительные планки.

---

1. Крышка
2. Потайная ручка
3. Рычаг фильтра для пыли
4. Фильтр для пыли (круглый фильтр)

1. Остановить устройство.

2. Подождать не менее 1 минуты, пока осядет пыль.

3. Повернуть крышку вверх за захват.

4. Сдвинуть рычаг фильтра для пыли вправо.

5. Извлечь пылевой фильтр движением вверх.

6. При необходимости: очистить фильтр для пыли (пылесосом или осторожно выбить) или установить новый фильтр.

Небольшие неисправности можно устранить самостоятельно с помощью следующего описания.

В случае не указанных в данном списке неисправностей обратиться в сервисную службу!

Если какая-либо функция неисправна, можно проверить предохранители устройства самостоятельно, прежде чем обращаться в сервисную службу.

Предохранители устройства расположены на электронном блоке управления машины.

Блок управления находится под передней крышкой рулевой колонки:

---

1. Отключить устройство и зафиксировать его от качения.

2. Отсоединить клемму отрицательного полюса аккумуляторной батареи.

3. Открутить 5 винтов передней крышки.

4. Снять крышку.

5. Определить неисправный предохранитель устройства на основании таблицы.

6. Заменить неисправный предохранитель устройства.

7. Снова установить кожух.

8. Снова подсоединить отрицательный полюс аккумуляторной батареи.

Предохранители устройств (обзор)

---

Ниже представлен (выборочно) обзор быстроизнашивающихся деталей или принадлежностей, доступных в качестве опции.

Принадлежности	Описание	№ для заказа
Боковая щетка, стандартная	Для участков в помещениях и вне помещений	6.905-986.0
Боковая щетка, мягкая	Для мелкой пыли, на участках в помещениях и вне помещений Влагостойкая	6.906-133.0
Боковая щетка, жесткая	Для удаления присохшей грязи вне помещений Влагостойкая	6.906-065.0
Щетка для удаления сорняков	Боковые щетки для удаления сорняков	6.906-065.0
Цилиндрическая щетка, стандартная	Для участков в помещениях и вне помещений Износо- и влагостойкая	6.905-095.0
Цилиндрическая щетка, мягкая	Для мелкой пыли, на участках в помещениях и вне помещений Влагостойкая	6.905-190.0
Цилиндрическая щетка, жесткая	Для удаления присохшей грязи вне помещений Влагостойкая	6.905-191.0
Фильтр для пыли (круглый фильтр)		6.414-532.0
Уплотнительная планка, боковая слева и справа		5.365-078.0
Уплотнительная планка, задняя		5.365-053.0
Уплотнительная планка, передняя		5 294-000.0
Монтажный комплект для боковой щетки, левый	Должен устанавливаться сервисной службой	2.852-912.7
Переднее колесо	В качестве замены	6 435-120.0
Заднее колесо	В качестве замены	6.435-291.0

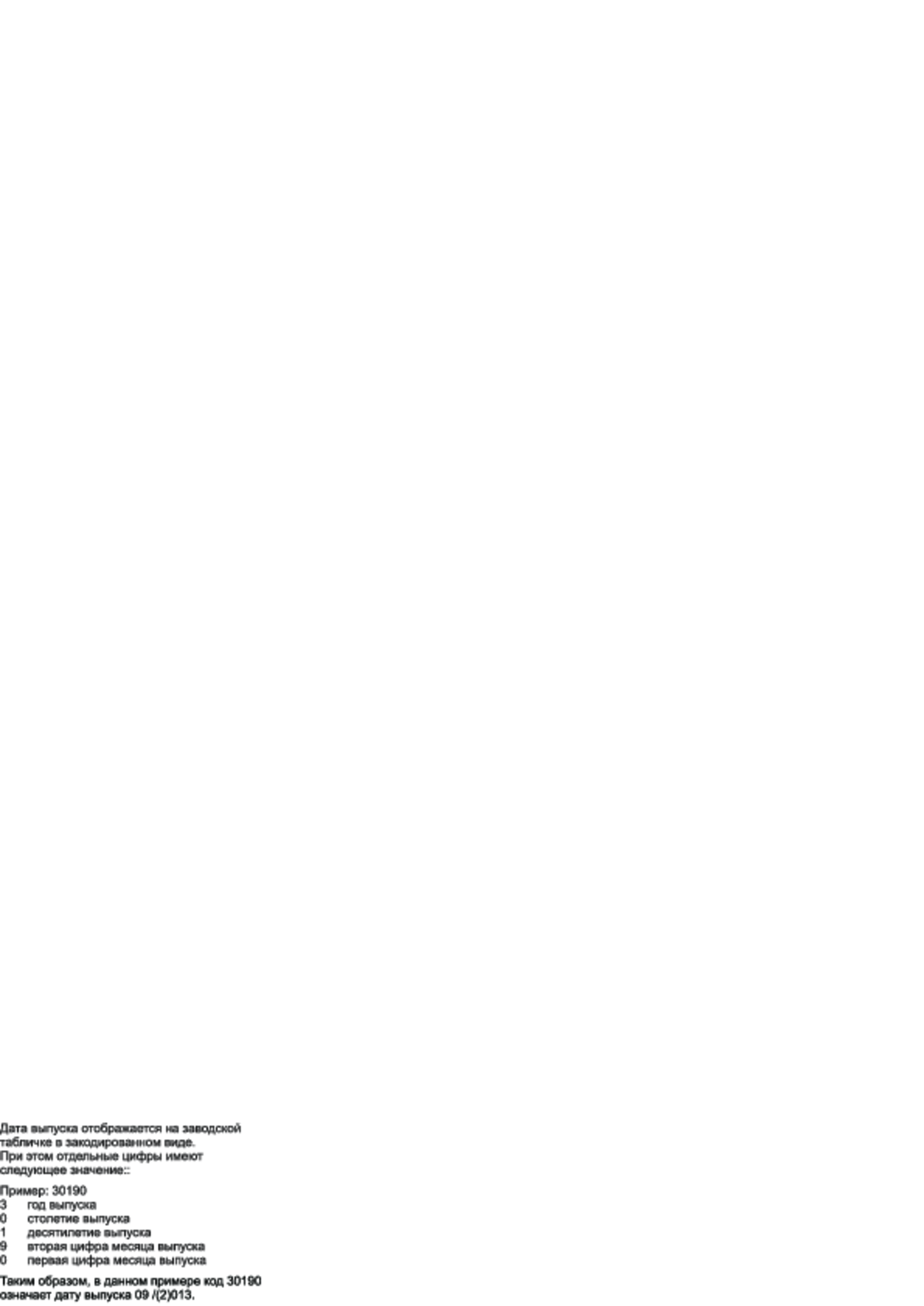

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу.

Изделие: подметально-уборочная машина с сиденьем водителя

Тип: 1.280-xxx.0

2006/42/ЕС (+2009/127/ЕС)

2014/30/EС

2000/14/ЕС

2014/53/EС

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

2000/14/ЕС: Приложение V

Измерено: 92,5

Гарантировано: 95

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

---

Лицо, ответственное за ведение документации:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

г. Винненден, 01.02.2021
