Enne seadme esmast kasutamist lugege see originaalkasutusjuhend ja kaasasolevad ohutusjuhised läbi. Toimige neile vastavalt.

Hoidke mõlemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

Järgmiste mõistete tundmine on oluline kasutusjuhendi mõistmiseks. Käesolevas kasutusjuhendis kasutatakse järjekindlalt rasvases kirjas esitatud erialaseid väljendeid.

Värske vesi - toorvesi, kraanivesi, linnavesi

Alusvaheti - WSO, veepehmendusseade

Pehmendatud vesi - pehme vesi

Pöördosmoos (RO) - pöördosmoos

Kontsentraat - soolade ja mineraalidega rikastatud pöördosmoosi heitvesi

Permeaat - osmoosivesi, demineraliseeritud vesi, täielikult magestatud vesi

Tarbevesi - vesi bioloogilisest veepuhastusseadmest

Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH

Ärge laske mootoriõlil, kütteõlil, diislil ja bensiinil keskkonda sattuda. Kaitske mulda ja kõrvaldage kasutatud õli keskkonnahoidlikul viisil.

Vale käitamise või kuritarvitamise korral võib käitajale ja teistele isikutele tekkida oht järgmise tõttu:

• suur veerõhk

• suur elektripinge

• puhastusvahend

Inimestele, loomadele ja esemetele ohu vältimiseks lugege enne seadme esimest käitamist läbi järgmine:

• käesolev kasutusjuhend, sealhulgas kõik ohutusjuhised

• seadusandja asjaomased riiklikud eeskirjad

• kasutatavate puhastusvahendite ohutusjuhised

Veenduge järgmises:

• olete ise kõiki juhiseid mõistnud

• kõiki seadme kasutajaid on juhistest teavitatakse ja nad on neid mõistnud

Kõik paigaldamise, kasutuselevõtmise ja käitamisega seotud isikud peavad täitma järgimisi tingimusi:

• neid peab olema vastav kvalifikatsioon

• nad peavad kasutusjuhendit tundma ja kasutama

• nad peavad tundma ja järgima asjakohaseid eeskirju

Veenduge, et kõiki iseteeninduslikud kasutajaid on selgelt nähtavate siltide abil teavitatud järgmisest:

• võimalike ohtude kohta;

• turvaseadiste kohta;

• seadme kasutamise kohta.

• Järgige vedelikupihustile kehtivaid vastavaid riiklikke eeskirju.

• Järgige elektriliseks installatsiooniks vastavaid riiklikke eeskirju.

• Järgige vastavaid riiklikke eeskirju õnnetuste ennetamise kohta. Laske seadet iga aasta kontrollida ja hoidke kontrollimise kirjalik tulemus alles.

• Laske hooldus- ja remonditöid läbi viia ainult koolitatud KÄRCHERi klienditeeninduse montööridel või KÄRCHERi volitatud montööridel.

Seadme helirõhutase on maksimaalselt 80dB(A). Tavaliselt ei vajata seetõttu kuulmiskaitsevahendit.

Müra suurendavate osade puhastamisel võib müratase tõusta. Kandke seetõttu sel juhul sobivat kuulmiskaitsevahendit.

1. Keerake programmivalikulüliti „STOP-i” peale.

   ---



   1. Programmivalikulüliti

• Käsitsemisplokil visatakse sisse münte ja valitakse pesuprogramm.

• Puhastamine teostatakse kõrgsurvepüstoli, pesuharja ja Power-vahuridvaga.

• Seadme siseruum tohib olla ligipääsetav ainult instrueeritud personalile hooldustöödeks. Seadme kasutamisel peab uks olema suletud.

See SB-pesula on ette nähtud sõidukite ja haagiste puhastamiseks veega ja lisatud puhastusvahenditega.

Mittesihtotstarbeline ja seega keelatud on

• inimeste ja loomade pesemine.

  Kõrgsurve-veejoa kaudu esineb märkimisväärne vigastusoht.

• lahtised esemed.

  Lahtised esemed võivad kõrgsurve-veejoa tõttu eemale paiskuda, vigastada inimesi või kahjustada teisi esemeid.

Joogiveevõrgust lahutamiseks tuleb seadme ja joogiveevõrgu vahele paigaldada 5. kategooria võrgulahutamisseadis. Lisaks tuleb järgida kohalikke eeskirju.

• pH-väärtus: 6,5...9,5

• elektrijuhtivus: puhta vee elektrijuhtivus + 1200 µS/cm, maksimaalne elektrijuhtivus 2000 µS/cm

• settivad ained (proovimaht 1 l, settimisaeg 30 minutit): < 0,5 mg/l

• väljafiltreeritavad ained: < 50 mg/l, mitteabrasiivsed ained

• süsivesinikud: < 20 mg/l

• kloriid: < 300 mg/l

• sulfaat: < 240 mg/l

• kaltsium: < 200 mg/l

• üldkaredus: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• raud: < 0,5 mg/l

• mangaan: < 0,05 mg/l

• vask: < 2 mg/l

• aktiivkloor: < 0,3 mg/l

• vaba ebameeldivatest lõhnadest

Külmumiskaitsmeta seadmed tuleb seisma panna, kui on oodata külma.

Külmumiskaitsmega seadmed on peatükis „Külmumiskaitse“ nimetatud eeltingimustel külmumiskindlad kuni temperatuurini -20°C ja need tuleb madalamatel temperatuuridel seisma panna.

1. Lülitage kohapealne pingetoide sisse.

2. Avage kohapealne vee sulgurventiil.

3. Keerake lukud lahti.

   ---



   1. Seadmelüliti
   2. Lukk
   3. Uks

4. Avage uks.

5. Keerake seadmelüliti „1/ON“ peale.

6. Sulgege uks.

Aktiivne pesuprogramm valitakse pesuprogrammi lülitiga.

---

1. Pesuprogrammi lüliti

Programm katkestatakse.

Põhiasend. Puhastustööriistad tööriistapesades.

Juhis: Funktsioon „STOP“ on aktiivne kõigis lülitusasendites ilma pesuprogrammita.

Raskestieemaldatava mustuse lahustamine.

Vesi spetsiaalse puhastusvahendi lisandiga.

Kõrgsurvejoa vahekaugus vähemalt 80 cm.

Pidurdusjääkide lahustamine.

Vesi spetsiaalse puhastusvahendi lisandiga.

Mõjumisaeg maksimaalselt 2 minutit. Kasutamine enne autopesu ja ainult pinnatud või värvitud velgedel.

Jämeda mustuse eemaldamiseks.

Puhastusvahendiga vesi.

Kõrgsurvejoa vahekaugus vähemalt 30 cm.

Põhjalik värvipuhastus aktiivvahuga.

Kasutage pesuharja ainult töötava programmi korral ja alles pärast kõrgsurvepesu.

Šampooni ja vahu mahaloputamiseks selge, külm vesi.

Kõrgsurvejoa vahekaugus vähemalt 50 cm.

Soe vesi värvi säilitamisega.

Kasutage alles pärast loputamist.

Kõrgsurvejoa vahekaugus vähemalt 80 cm.

Putukajääkide lahustamine.

Vesi putukate eemaldusvahendiga.

Kõrgsurvejoa vahekaugus vähemalt 30 cm.

Raskestieemaldatava mustuse eemaldamine.

Vesi spetsiaalse puhastusvahendi lisandiga.

Kõrgsurvejoa vahekaugus vähemalt 30 cm.

Plekivaba kuivatamine.

Demineraliseeritud vesi läikekuivatiga.

Kõrgsurvejoa vahekaugus vähemalt 80 cm.

1. Keerake programmivalikulüliti soovitud pesuprogrammile.

   ---



   1. Programmivalikulüliti
   2. Jääkväärtuse näidik (suvand)
   3. Mündipilu
   4. Stardiklahv

2. Sõltuvalt süsteemi teostusest sisestage münt või vajutage käivitusnuppu.

   Märkus

   Töötava pesuprogrammi korral väljub puhastustööriista düüsist vett isegi siis, kui kõrgsurvepüstolit pole rakendatud. Külmumiskaitsefunktsiooni tõttu ei sulgu kõrgsurvepüstol täielikult.

1. Kõrgsurvejoaga puhastamiseks vajutage lukustushooba, tõmmake puhastushari tahapoole ja fikseerige.

   ---



   1. Puhastusharjad
   2. Lukustushoob
   3. Kõrgsurvepüstol
   4. Päästik
   5. Fikseerimisaste

2. Puhastusharjaga puhastamiseks vajutage lukustushooba, lükake puhastushari ettepoole ja fikseerige.

3. Vabastage fikseerimisaste.

4. Tõmmake päästikust.

Siin on kõrgsurve-pesupüstol ja eraldi tööriistadena saadaolevad puhastusharjad.

Siin on 3 eraldi tööriista:

• Kõrgsurvepüstol

• Puhastusharjad

• Power-vahuritv

• Pärast mündi sisestamist või käivitusnupu vajutamist lõpeb pesuaeg.

• Jääkväärtuste näidikul kuvatakse järelejäänud pesukrediit.

Märkus:Pesuaeg jookseb ka siis, kui programmivalikulüliti on asendis „STOP“. Kui pesuaja jooksul sisestatakse täiendavalt münte, registreeritakse need ja lisatakse olemasolevale pesuajale.

1. Avage seadme uks.

2. Asetage puhastusvahendi kanister seadmesse.

   ---



   1. Doseerimispump 1 (kollane)
   2. Doseerimispump 2 (punane)
   3. Doseerimispump 3 (roheline, suvand)
   4. Doseerimispump 4 (suvand)
   5. Puhastusvahendi kanister
   6. Puhastusvahend-imifilter

   Märkus

   Doseerimispumbad ja puhastusvahendi imifiltrid on varustatud värvimärgistustega.

3. Sisestage doseerimispumpade puhastusvahendi imifilter vastavalt allolevas tabelis näidatud liigitusele puhastusvahendi kanistrisse. Lükake voolik nii kaugele, et filtrid asuvad kanistri põhjal.

   Doseerimispump	Pesuprogramm
   1 (kollane)	Kõrgsurvepesu	RM 806
   1 (kollane)	Vahupesu	RM 806
   2 (punane)	Kuumvaha	RM 820
   3* (roheline)	Putukate eemaldamine	RM 806
   3* (roheline)	Mustuse leotamine	RM 806
   4* (roheline)	Power-vaht	RM 838
   4* (valge)	Power-veljevaht	RM 802
   4* (punane)	Viimistlus	RM 821

   * Suvand

1. Valige programmivalikulüliti abil programm, mille korral kasutatakse vastavat puhastusvahendit.

2. Teostage pesuprogramm, kuni imivoolik on mullivaba.

1. Võtke soolapaagi kaas ära.

   ---



   1. Kaas
   2. Soolapaak

2. Täitke soolapaak täielikult pehmendussoolaga.

3. Paigaldage soolapaagi kaas.

1. Vajutage alusvaheti juhtpea karedusklahvi nii mitu korda, kuni displeil näidatakse soovitud intervalli.

   0	Deaktiveeritud
   0,3	Regenereerimine iga 8 tunni järel
   0,5	Regenereerimine iga 12 tunni järel
   1...30	Regenereerimine iga X päeva järel

   Märkus

   Tarneseisundis on seadistatud 0/deaktiveeritud. Teenindustehnik peab seadme installimisel kohandama seadistust kohalikele asjaoludele.

1. Vajutage korduvalt soola-klahvi nii mitu korda, kuni displeil kuvatakse soovitud soolalahuse doseering.

Nimi-seadistus:

• BA 42: 2,5 kg

• BA 65: 4,5 kg

1. Vajutage aja-klahvi nii mitu korda, kuni displeil näidatakse praegust tundi.

Puutetundlik ekraan (touchscreen) on kinnitatud seadme sisemuses oleva elektrikarbi külge.

---

1. Puuteekraan
2. Elektrikast

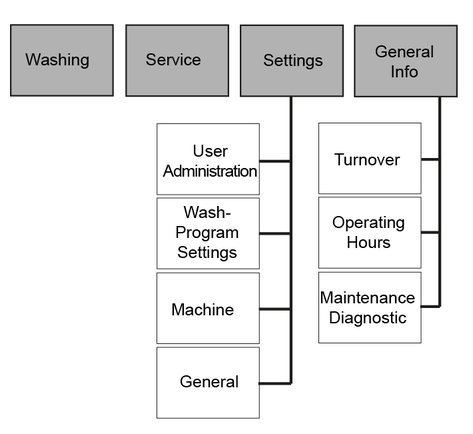

Startmenüüs kuvatakse järgmised funktsioonid.

---

Startmenüü

1. Kuupäev
2. Kellaaeg
3. Sisseloginud kasutaja
4. Hoolduse tähtaeg kätte jõudnud
5. Käitusseisundi sümbolid
6. Menüüklahv “Washing”
7. Menüüklahv “Service” (ligipääsetav ainult salasõnaga teeninduspersonalile)
8. Menüüklahv “Settings”
9. Menüüklahv “General Info”

Käitusseisundi sümbolid

	Seade avatud
	Seade suletud
	Seade korras
	Sündmus olemas
	Rikked esinevad

Kasutaja sümbolid

	Operator
	Owner
	Service

1. Vajutage muudetava omaduse kõrval olevat klahvi Seadistuse muutmine.

   Klahv Seadete muutmine

   Avaneb valikuaken soovitud seadistuse valimiseks või klaviatuur soovitud väärtuse sisestamiseks.

Menüüs Washing kuvatakse seadme praegune käitusseisund.

---

1. Krediit (summa) / järelejäänud pesuaeg
2. Töötav pesuprogrammTööaeg pesuväärtuse kohta / (raha)-summa, mis vastab pesuväärtusele
3. Menüüpunkti nimetus
4. Näidik: Seade avatud (roheline) või seade suletud (punane)
5. Home-klahvkorraks vajutamine - ühe menüütasandi võrra tagasihüppaminepikk vajutamine - tagasi startmenüüsse hüppamine

Menüü Service on juurdepääsetav ainult klienditeenindusele.

Menüüs Settings seadistatakse seadme käitusparameetrid.

---

1. Menüüklahv “General”
2. Menüüklahv “Machine”
3. Menüüklahv “Wash-Program Settings”
4. Menüüklahv “User Administration”

Menüüs User Administration valitakse kasutajagrupp. Erinevatel kasutajagruppidel on erinevad juurdepääsuõigused

---

1. Klahv “Service”
2. Klahv “Owner”
3. Klahv “Operator”

Kasutajagruppide “Owner” ja “Service” valimisel tuleb sisestada kood.

---

1. Klaviatuur
2. Sisestusväli
3. Sisestuse kinnitamine
4. Sisestuse kustutamine

Koodi muutmine

Kasutajagrupi Owner jaoks saab koodi pärast sisselogimist muuta.

1. Vajutage klahvi “...”.

   ---



   1. Menüüklahv “...”

2. Sisestage aknasse “EnterNew Code” soovitud kood.

3. Sisestage aknasse “Confirm New Code” veelkord sama kood kinnitamiseks.

Menüüs Wash-Program Settings seadistatakse üksikute pesuprogrammide parameetrid.

---

1. Klahv Järgmine aken
2. Klahv Pesuprogrammi muutmine
3. Klahv Eelmine aken
4. Aken 1/2
5. Pesuprogrammi nimetus

Pesuprogrammi parameetrite muutmine

1. Valige aken soovitud pesuprogrammiga. Kasutage selleks järgmise akna ja eelmise akna klahve.

2. Vajutage soovitud pesuprogrammi kõrval olevat pesuprogrammi muutmise klahvi.

   ---



   1. Klahv Parameetrite muutmine
   2. Programmi tööaeg pesuväärtuse kohta sekundites
   3. Vee tüüp (soe vesi/külm vesi)
   4. Puhastusvahendi doseerimine (% doseerimispumba võimsusest)
   5. Pesuprogrammi nimetus
   6. Puhastusvahendi nimetus
   7. Klahv Puhastusvahendi muutmine (värv vastab doseerimispumba värvikoodile)

3. Soovitud parameetri muutmiseks vajutage klahvi.

4. Vajutage soovitud parameetrit näidatud valikus.

   Põhiseadistus

   Pesuprogramm	Doseerimispump	4. veetüübiga varustamiseks	Programmi tööaeg
   Kõrgsurvepesu	1 (kollane)	soe	90 s
   Vahupesu	1 (kollane)		135 s
   Loputus	-	külm	105 s
   Kuumvaha	2 (punane)	soe	54 s
   Putukate eemaldamine	3 (roheline)	soe	75 s
   Mustuse leotamine	3 (roheline)	soe	75 s
   Power-vaht			60 s
   Power-veljevaht			60 s
   Viimistlus		külm	75 s

   Pesuprogramm	Puhastusvahendi doos
   	500 l/h		900 l/h
   	%	ml/min	%	ml/min
   Kõrgsurvepesu	8	u 6	16	u 12
   Vahupesu	8	u 6	16	u 12
   Loputus	-	-	-	-
   Kuumvaha	10	u 7	20	u 14
   Putukate eemaldamine	20	u 14	40	u 28
   Mustuse leotamine	20	u 14	40	u 28
   Power-vaht	30	u 21	30	u 21
   Power-veljevaht	30	u 21	30	u 21
   Viimistlus	10	u 7	20	u 14

Menüüs Machine seadistatakse seadme parameetreid ja pesukoha saab blokeerida.

---

1. Menüüklahv “Lock”
2. Menüüklahv “Coin value”
3. Menüüklahv “Components”

Menüüs Components saab seadistada sooja vee temperatuuri.

---

1. Klahv Arvväärtuse muutmine
2. Sooja vee temperatuur °C
3. Menüü Components
4. Hot water temperature

Menüüs Coin value seadistatakse 100% programmi tööaja pesuväärtus ja mündikontrolleri üksikute kanalite mündiväärtused.

---

1. Klahv Järgmine aken
2. Klahv Seadete muutmine
3. Klahv Eelmine aken
4. Bilansi lülitusklahvroheline: Selle kanali mündid sisalduvad käibeskollane: Münte ei arvestata bilansi hulka
5. Mündi väärtused:

   • Channel ... amount: Elektroonilise mündikontrolleri kanalid

   • External amount: Mehaaniline mündikontroller

   • External 1 amount: RFID-ga maksesüsteem

6. vajalik mündiväärtus pesuprogrammi 100% tööaja jaoks

1. Vajutage soovitud väärtuse kõrval asuvat klahvi Seadistamine.

2. Sisestage soovitud väärtus.

Menüüs Lock blokeeritakse pesuplats või kõrvaldatakse blokeering.

Blokeering toimib sõltumata seadistatud lahtiolekuaegadest.

---

1. Klahv Seadete muutmine
2. Pesuplatsi 1 blokeerimine

1. Vajutage klahvi Seadete muutmine.

   ---



   1. Klahv Pesuplatsi blokeerimine
   2. Klahv Blokeeringu kõrvaldamine

2. Vajutage soovitud klahvi.

Menüüs General seadistatakse kellaaeg, kuupäev ja käitusajad ning valitakse displeikeel.

---

1. Menüüklahv “System”Ainult teeninduspersonalile
2. Menüüklahv “Language”
3. Menüüklahv “Operation Hours Holidays”
4. Menüüklahv “Date Time”

Menüüs Date Time seadistatakse kellaaeg, kuupäev ja suveaeg.

---

1. Klahv Kuupäeva seadistamine
2. Klahv Kellaaja seadistamine
3. Näit Suveaeg aktiivne
4. seadistatud kuupäev
5. seadistatud kellaaeg
6. Klahv suveaja/normaalaja ümberlülitamine

Kellaaja seadistamine

1. Vajutage klahvi Kellaaja seadistamine.

   ---



   1. Klaviatuur
   2. Klahv Sisestusvälja vahetamine
   3. aktiivne sisestusväli
   4. Klahv Seadete ülevõtmine ja aknast lahkumine
   5. Aktiivse välja nimi, minimaalne väärtus, maksimaalne väärtus
   6. Klahv Aknast lahkumine, Muudatuste mitteülevõtmine

2. Vahetage klahviga sisestusväli, valige soovitud sisestusväli.

3. Kustutage väljasisu klaviatuuri kustutusklahviga.

4. Sisestage soovitud väärtus klaviatuuriga.

5. Korrake protsessi nii kaua, kuni kõik soovitud muudatused on tehtud.

6. Lahkuge aknast.

Menüüs Operation Hours Holidays määratakse kindlaks lahtiolekuajad iga tööpäeva ja riigipüha jaoks. Lisaks sellele määratletakse mitteliikuvad ja liikuvad riigipühad.

Seadistamine toimub sama põhimõtte kohaselt nagu menüüs Date Time.

---

1. Menüüklahv “Holiday variable”
2. Menüüklahv “Holiday fix”
3. Menüüklahv “Operation Hours”

Menüü Operation Hours

---

1. Klahv Üks nädalapäev edasi
2. Klahv Töö lõpetamise seadistamine
3. Klahv Üks nädalapäev tagasi
4. Töölõpu kellaaeg
5. Nädalapäev (esmaspäev...pühapäev, riigipüha)
6. Tööalguse kellaaeg
7. Klahv Tööalguse seadistamine
8. Klahv avatud terve päeva
9. Klahv suletud terve päeva

Menüü Holiday fix

Mitteliikuvad riigipühad langevad igal aastal samale kuupäevale.

---

1. Klahv Järgmine riigipüha
2. Klahv Eelmine riigipüha
3. Klahv Kuupäeva seadistamine
4. 1. Riigipüha 20-st riigipühast
5. Riigipüha kuupäev (näites pole kuupäeva veel seadistatud)

---

1. Klaviatuur
2. Klahv Sisestusvälja vahetamine
3. Kuu
4. Päev (praegu aktiivne sisestusväli)
5. Klahv Seadete ülevõtmine ja aknast lahkumine
6. Aktiivse välja nimi, minimaalne väärtus, maksimaalne väärtus
7. Klahv Aknast lahkumine, Muudatuste mitteülevõtmine

Menüü Holiday variable

Mitteliikuvad riigipühad langevad igal aastal erinevale kuupäevale.

Seadistamine toimub sama põhimõtte kohaselt nagu Holiday fix korral, ainult siin tuleb seadistada lisaks aasta.

Selles menüüs valitakse keel, milles displeid näidatakse.

Menüüs General Info saab vaadata käivet, töötunde, hooldusinformatsiooni ja rikketeateid.

---

1. Menüüklahv “Maintenance Diagnostic”
2. Menüüklahv “Operating Hours”
3. Menüüklahv “Turnover”

Menüüs Turnover kuvatakse kogukäive ja päevakäive.

Päevakäibe saab kustutada.

---

1. Menüüklahv “Daily turnover”
2. Menüüklahv “Total turnover”

---

Päevakäive

1. Päevakäibe seade = pesuplatsi 1 päevakäive
2. Klahv Käibe kustutamine (ainult päevakäibe korral)

---

1. Päevakäibe kustutamine
2. Kas soovite päevakäibe tõesti kustutada?
3. Ei
4. Jah

Menüüs Operating Hours näidatakse üksikute seadmekomponentide töötunde ja üksikuid pesuprogramme.

---

1. Menüüklahv “Programs”, pesuprogrammide töötunnid
2. Menüüklahv “Pumps”, seadmekomponentide töötunnid

---

Seadmekomponentide töötunnid

1. Klahv Järgmine aken
2. Klahv Eelmine aken
3. Kõrgsurvepumba töötunnid
4. Doseerimispumba 1 töötunnid
5. Doseerimispumba 2 töötunnid
6. Pumba RO (lisavarustus) töötunnid

---

1. Soojaveegeneraatori töötunnid
2. Peenfiltri (WSO) töötunnid

Menüüs Maintenance Diagnostic näidatakse aegu järgmise hoolduseni, süsteemiinformatsiooni, veateateid ja sündmusi.

---

1. Menüüklahv “Event History”
2. Menüüklahv “Fault History”
3. Menüüklahv “System Information”
4. Menüüklahv “Interval”

Menüüs Interval näidatakse aega kuni üksikute seadmekomponentide järgmise hoolduseni.

---

1. Klahv Järgmine aken
2. Klahv Eelmine aken
3. Kõrgsurvepumba jääktööaeg
4. Doseerimispumba 1 jääktööaeg
5. Doseerimispumba 2 jääktööaeg
6. Pumba RO (lisavarustus) jääktööaeg

---

1. Peenfiltri (WSO) jääktööaeg

Menüüs System Information näidatakse seadme andmeid, juhtsüsteemi seadeid ja juhtsüsteemi tööandmeid.

---

1. Klahv Järgmine aken
2. Klahv Eelmine aken
3. Tarkvara versioon
4. Seadme materjalinumber
5. Seadme seerianumber
6. Juhtsüsteemi seerianumber

---

1. Juhtsüsteemi IP-seaded
2. Juhtsüsteemi tööaeg tundides
3. Käikuvõtmise kuupäev
4. Viimane teenindus

---

1. praegune vigade arv veamälus / veamälu viimane lähtestamine

Menüüs Fault History näidatakse veateateid alates veamälu viimasest kustutamisest.

---

1. Klahv Veamälu kustutamine
2. Veakirjeldus
3. Veateate aeg
4. Vea number

---

1. Vigade logi kustutamine
2. Kas soovite veamälu tõesti kustutada?
3. Ei
4. Jah

Menüü Event History on üles ehitatud sama põhimõtte järgi nagu menüü Fault History.

Külmumiskaitseseadis koosneb kütteventilaatorist ja antifriisiringlusest või külmakaitsest kaotatud veega.

Juhis: Külmumiskaitseseadise olemasolul on tagatud järgmised omadused:

• Piiratud pesurežiim alla – 5 °C. Piiratud pesurežiimi korral tuleb pesuharja regulaarselt jäätumise suhtes kontrollida. Harjapesu jäise pesuharjaga võib põhjustada sõidukit kahjustumist. Jäätunud pesuharja korral tuleb pesuhari blokeerida või 1-tööriistaga teostuse korral asendada kombineeritud joatoru kõrgsurve-joatoru vastu. Kui pesurežiimi tuleb laiendada madalamatele temperatuuridele, võtke ühendust oma pädeva klienditeenindusega. Alates –15 °C pole pesurežiim enam otstarbekas, kuna sõidukile tekib jääkiht. Teatud tingimustel võib see jääkiht takistada isegi oluliste sõidukiosade talitlust. Seetõttu blokeerige seadme kasutamine temperatuuril alla –15 °C.

• Seadme külmumiskindlus kuni –20 °C. Temperatuuril alla –20 °C tuleb teostada „Seiskamine külma korral“.

• Vooluvarustus ja vee pealevool peavad olema kindlustatud katkestusteta. Veevarustus peab olema külmumiskindel.

• Seadme asjatundlik ülespanek ja installatsioon.

• Kütteventilaator on korrektselt seadistatud.

• Kõik peatükis „Hooldus ja jooksevremont“ esitatud hooldusmeetmed on teostatud korrektselt.

• Kõik puhastustööriistad on asetatud tööriistapesadesse.

• Seadme juurde kuuluv kõrgsurvepüstol on monteeritud antifriisiavaga.

• Voolikutorustikku seadmest puhastustööriistani ei pikendatud ega vahetatud pikema voolikuga.

• Ülaltoodud temperatuuriandmed kehtivad ülespaneku koha kohta. Ilmateate temperatuuriandmed pole määravad.

Kütteventilaator soojendab seadme siseruumi kaitseks külma eest.

1. Keerake võimsuse regulaator astmele „I“.

   ---



   1. Külmumiskaitse sümbol
   2. Termostaatregulaator
   3. Võimsusregulaator

2. Seadistage termostaatregulaator sõltuvalt välistemperatuurist:

   1. Välistemperatuuril, mis on soojem kui -10 °C, seadke termostaatregulaator külmumiskaitse asendisse.

   2. Välistemperatuuril, mis on madalam kui -10 °C, seadke termostaatregulaator astmele „I”.

Juhis: Külmumiskaitseseadis töötab ainult sisselülitatud seadme ja suletud ukse korral. Seadmelülitit ei tohi seetõttu seada asendisse „0/OFF“. Samuti ei tohi katkestada seadme vooluvarustust. Kütteventilaatori käitus katkestatakse, kui kõrgsurvepump töötab.

Külmaohu korral voolab ringlusvesi läbi puhastustööriistade ja nende toitetorustike, kaitstes nii külmumise eest.

Antifriisiringlus pannakse tööle antifriisipumba kaudu.

Järgmised detailid näitavad, et seade on varustatud antifriisiringlusega:

---

1. Antifriisi kuulkraan sõelaga
2. Antifriisi ujukmahuti
3. Antifriisipump
4. Antifriisipumba filter

Külmumisohu korral voolab puhas vesi läbi puhastustööriistade ja nende toitetorustike ning on seega külmumise eest kaitstud. Seejärel juhitakse vesi heitvette.

Antifriisi magnetventiili olemasolu näitab, et seade on varustatud antifriisi selle versiooniga.

---

1. Antifriisi magnetventiil
2. Antifriisi kuulkraan

Parema ülevaate saamiseks on siin uuesti kokku võetud hooldustööd antifriisi säilitamiseks. Antifriisi kontrollimiseks tuleb tööd teha ka igal aastal enne külmaperioodi algust. Peatükis „Hooldus ja jooksevremont“ tuleb hooldustöid jätkata ka talvel.

1. Keerake düüsi esiosa maha.

   ---



   1. Düüsi esiosa
   2. Filter
   3. Düüsi hoidik

2. Eemaldage ja puhastage filter.

3. Sisestage filter.

4. Keerake düüsi esiosa düüsihoidiku külge ja pingutage kinni.

Veevõrgust lahutamiseks varustatakse seade veega ujukmahutist, millel on rõhusuurenduspump.

---

1. Rõhusuurenduspump

1. Keerake seadmelüliti “0/OFF” peale.

Pange antifriisita seade seisma (vt peatükki „Seiskamine”).

Antifriisiga seade:

1. Jätke seadmelüliti asendisse „1/ON”.

2. Blokeerige pesuplats juhtsüsteemi menüüpunktis „Washing“.

Kui seiskamise etapis ei ole külmaohtu:

1. Sulgege vee pealevool.

2. Katkestage toide.

Teostage külmumisohu korral täiendavalt järgmised sammud:

1. Tühjendage kõik ujukmahutid.

2. Keerake ujukmahutitel olevad voolikud maha ja laske neil tühjaks voolata.

3. Keerake kõrgsurvepumbal olevad voolikud maha, laske veel välja voolata.

4. Keerake pumbapeal olev kõrgsurvevoolik maha, laske veel välja voolata.

5. Võtke puhastusvahendi kanister välja ja hoidke seda külmumiskindlas kohas.

Kahtluse korral tellige seismapanek klienditeeninduselt.

1. Võtke RO-membraanid maha ja ladustage külmumiskindlalt.

2. Tühjendage permeaadi puhvermahuti.

3. Loputage seade (alusvahetita) antifriisilahusega.

4. Loputage alusvaheti kontsentreeritud soolalahusega.

5. Puhuge kõik vett juhtivad detailid õlivaba suruõhuga läbi.

---

1. Puhta vee peenfilter, kohapeal
2. Külma vee ujukimahuti võrgulahutamisseadisega kat. 5 ⁹
3. Eelrõhupump ⁹
4. Soolapaak ¹
5. Kareduse sensor 1
6. Alusvaheti 1 juhtpea
7. Alusvaheti pudel 1
8. RO-membraanid ²
9. Mamomeeter ²
10. Jaoturplokk ²
11. Rõhusensor ²
12. Drossel ²
13. Pehme vee magnetventiil ²
14. Permeaadi puhvermahuti ²
15. Tasemelüliti PUHVERMAHUTI TÄIS ²
16. Tasemelüliti PUHVERMAHUTI TÜHI ²
17. Permeaadi magnetventiil ²
18. Puhastusvahendi tagasilöögiventiil
19. Poolkoormuse möödaviikventiil drosseliga ³
20. Kõrgsurvepump
21. Ülevooluventiil
22. Tagasilöögiventiil ja antifriisi drossel ⁴
23. Käsipihustuspüstol pesuharjaga (1 tööriistaga teostus)
24. Doseerimispump
25. Puhastusvahendi imivoolik
26. Puhastusvahend-imifilter jalgventiiliga
27. Power-vahuritv (3 tööriistaga teostus)
28. Kõrgsurvepüstol joatoruga ⁵
29. Vahuritv ⁵
30. Vahu magnetventiil ⁵
31. Kõrgsurve magnetventiil (suvand) ⁵
32. Power-vahuridva magnetventiil ⁶
33. Sooja vee magnetventiil
34. Külma vee magnetventiil
35. Sooja vee temperatuurisensor
36. Elektriline kütteelement
37. Temperatuuripiiraja
38. Kuivkäigu sensor
39. Sooja vee ujukimahuti
40. Sõel ⁷
41. Antifriisi kuulkraan ⁷
42. Antifriisipump ⁷
43. Antifriisipumba filter ⁷
44. Drossel ⁷
45. Antifriisi ujukmahuti ⁷
46. Antifriisi magnetventiil ⁸
47. Peenfilter ²
48. Külma vee ujukimahuti võrgulahutamisseadiseta ¹⁰

¹ ainult veepehmendamise võimaluse korral

² ainult pöördosmoosi valiku korral

³ ainult 908 tüüpi kõrgsurvepumba korral

⁴ ainult antifriisi suvandiga (kõik variandid)

⁵ ainult 2 ja 3 tööriistaga teostuse korral

⁶ ainult 3 tööriistaga teostuse korral

⁷ ainult antifriisiringluse korral

⁸ ainult kaotatud veega antifriisi korral

⁹ ainult võrgulahutamisseadisega kat. 5 variantide puhul

¹⁰ ainult võrgulahutamisseadiseta variantide puhul

Kui kõrgsurvepüstoli hoob vabastatakse käituse ajal, avaneb ringlusventiil, kõrgsurvepump jääb tööle. Käsipihustuspüstoli uuesti avamisel on kõrgsurvejuga kohe saadaval.

Liiga suure energiatarbe korral lülitab mootorikaitselüliti pumpmoodulid välja.

Pooli maanduskontakt paigaldatakse ainult 900 l/h mudelitele.

Pumba ajamite mootori poolis olev pooli maanduskontakt saadab ülekoormuse korral juhtsüsteemi signaali. See lülitab mootori välja.

Kui sooja vee ujukimahutis langeb vee temperatuur, lülitab temperatuuriandur elektrilise kütteelemendi sisse ja maksimaaltemperatuuri saavutamisel jälle välja.

Sooja vee ujukimahutis asuv ujuklüliti lülitab elektrilise kütteelemendi välja, kui veetase langeb liiga madalale.

Takistab elektrilise kütteelemendi tööd, kui sooja vee ujukimahuti on tühi.

Ainult alusvahetiga seadmete korral.

Kui pehmendatud vee jääkaredus ületab piirväärtuse, arvutab juhtsüsteem alusvaheti jääkmahutavuse.

Alusvahetiballooni regenereerimine algab hiljemalt järgmisel ööl.

Ainult pöördosmoosiga seadmete korral.

Veepuuduse korral peatatakse seade, et takistada RO pumba kuivkäiku.

Ainult pöördosmoosiga seadmete korral.

Lülitab RO pumba täis permeaadi puhvermahuti korral välja.

Ainult pöördosmoosiga seadmete korral.

Lülitab RO pumba täis permeaadi puhvermahuti korral sisse.

Töökindla seadme aluseks on regulaarne hooldus järgmise hooldusplaani järgi.

Kasutage eranditult tootja originaal-varuosi või tema soovitatud detaile nagu

• varu- ja kuluosi,

• tarvikuosi,

• käitusaineid,

• puhastusvahendeid.

1. Lülitage kohapealne pealüliti välja ja kindlustage taassisselülitamise vastu.

2. Katkesta veevarustus.

Käitaja: Märkusega „käitaja“ töid tohivad teha ainult koolitatud isikud, kes oskavad ohutult kõrgsurveseadmeid kasutada ja hoolda.

Klienditeenindus: Märkusega „klienditeenindus“ töid tohivad teha ainult KÄRCHERi klienditeeninduse tehnikud või KÄRCHERi volitatud tehnikud.

Oma edasimüüjaga saate Te kokku leppida regulaarse ohutusalase ülevaatuse või sõlmida hoolduslepingu. Palun laske ennast nõustada.

WSO: teostage ainult alusvahetiga seadmete korral

RO: teostage ainult pöördosmoosiga seadmete korral.

1. Asetage õlikogumismahuti õli väljalaskepoldi alla.

   ---



   1. Õli väljalaskepolt
   2. Õlimahuti
   3. Kaas

2. Võtke õlimahuti kaas maha.

3. Keerake õli väljalaskepolt välja ja koguge õli kokku.

4. Keerake õli väljalaskepolt sisse ja pingutage kinni.

5. Lisage aeglaselt uut õli kuni „MAX“ märgini õlimahutil.

6. Paigaldage õlimahuti kaas.

7. Utiliseerige vana õli keskkonnasäästlikult või viige see volitatud kogumispunkti.

1. Avage äärikmutter.

   ---



   1. Antifriisi kuulkraan
   2. Sõel
   3. Äärikmutter
   4. Hoidik

2. Tõmmake antifriisi kuulkraan alla,

3. Tõmmake sõel hoidikust välja ja puhastage see.

4. Pange sõel sisse.

5. Kinnitage antifriisi kuulkraan äärikmutriga hoidiku külge.

1. Avage seadme uks.

2. Klappige mündikontroller lahti.

   ---



   1. Müntide kontrollija

3. Puhastage mündirada niiske, puhastusvahendiga lapiga.

1. Võtke juhtnupu kaas maha.

   ---



   1. Kaas

2. Vajutage punast nuppu ja hoidke vajutatult.

   ---



   1. Nukkvõll
   2. Punane nupp
   3. Asend „Soolamine ja pesemine“

3. Keerake nukkvõlli käsitsi, kuni nool näitab „Soolamine ja pesemine“ peale.

   <steptroubleshooting>

   Regenereerimisprotsess algab ja kestab umbes 1 tund.



   </steptroubleshooting>

Käitaja: Märkusega „käitaja“ töid tohivad teha ainult koolitatud isikud, kes oskavad ohutult kõrgsurveseadmeid kasutada ja hoolda.

Elektrik: Märkusega „elektrik“ töid tohivad teha ainult elektrotehnika haridusega isikud.

Klienditeenindus: Märkusega „klienditeenindus“ töid tohivad teha ainult KÄRCHERi klienditeeninduse tehnikud või KÄRCHERi volitatud tehnikud.

Kui esineb kriitilisi vigu, rikketeateid või sündmusi, lülitub algvaade u 1 minuti pärast automaatselt teatevaatele.

Ootel olev teade kuvatakse juhtsüsteemis hoiatussümboliga paremas ülemises nurgas.

---

1. Olemasolevate teadete kuvamine

Teatenäidikud

---

1. Teatekategooria kuvamine:

   • punane: kriitiline viga; seade peatub kohe

   • kollane: Rike; seadet saab edasi käitada

   • roheline: Sündmus; informatsioon operaatorile

2. Veakirjeldus
3. Informatsioon võimalike veapõhjuste ja kõrvaldamise kohta.Veanumbri ning vea tekkimise kuupäeva ja kellaaja kuvamine.
4. Klahv vea kinnitamiseks.

   Märkus

   Kui klahv on halli taustaga, on viga endiselt olemas ja seda ei saa kinnitada.

   Kui klahv on kollase taustaga, on rike kõrvaldatud ja viga saab kinnitada.

5. Edenemisriba näitab, kui kaua praegust teadet on kuvatud.

   Märkus

   Vaade lülitub u 2-3 sekundi pärast automaatselt järgmisele pildile. Siis on riba täielikult läbijooksnud.

6. Aktuaalse teatenumbri / teadete koguarvu näit.
7. Klahvid erinevate teatevaadete manuaalseks edasi- ja tagasikerimiseks.

---

1. punane riba blokeeritud seadme korral kriitilise vea tõttu

---

Näide rikke näit

---

Näide sündmuse näit

• 500 l/h 6 kW

• 500 l/h 12 kW

• 500 l/h 24 kW

• 900 l/h 6 kW

• 900 l/h 12 kW

• 900 l/h 24 kW

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

1. Sõidukites transportimisel kindlustage seade vastavalt kehtivatele direktiividele libisemise ja ümberkukkumise vastu.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Toode: Kõrgsurvepesur

Tüüp: 1.319-xxx

2000/14/EÜ

2014/30/EL

2006/42/EÜ (+2009/127/EÜ)

2011/65/EL

2009/125/EÜ

(EL) 2019/1781

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

2000/14/EÜ: Lisa V

1-koht

Mõõdetud: 82

Garanteeritud: 85

2-Platz

Mõõdetud: 81

Garanteeritud: 83

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

---

Dokumentatsioonivolinik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2021/06/01
