Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinformation innan du använder din apparat första gången. Följ alla anvisningar.

Förvara båda häftena för framtida bruk eller för nästa ägare.

Kunskap om följande termer är viktigt för att förstå bruksanvisningen. I denna bruksanvisning används de feta utskrifterna genomgående.

Färskt vatten - råvatten, ledningsvatten, stadsvatten

Basväxlare - WSO, avhärdningssystem

Mjukt vatten - mjukt vatten

Lapel Osmosis (RO) - Omvänd osmos

Koncentrat - Avloppsvatten från omvänd osmos anrikad med salter och mineraler

Permeat - osmosvatten, demineraliserat vatten, avsaltat vatten

Servicevatten - vatten från ett biologiskt vattenreningsverk

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladdningsbara batterier och olja, som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Aktuell information om ämnen finns på: www.kaercher.com/REACH

Motorolja, värmeolja, diesel och bensin får inte släppas ut i miljön. Skydda marken och avfallshantera förbrukad olja på ett miljövänligt sätt.

Vid felaktig hantering eller missbruk föreligger risker för användare och andra personer på grund av följande:

• Kraftigt vattentryck

• Höga elektriska spänningar

• Rengöringsmedel

För att förhindra faror för personer, djur och materialskador måste du läsa igenom följande innan du tar anläggningen i drift för första gången:

• Denna bruksanvisning inklusive alla säkerhetsanvisningar

• Föreskrivna, gällande nationella riktlinjer

• Säkerhetsanvisningar som medföljer de rengöringsmedel som används

Försäkra dig om följande:

• Du har förstått alla anvisningar

• Alla som använder anläggningen har informerats om hänvisningarna och förstått dem

Alla som arbetar med installering, idrifttagning och användning måste uppfylla följande krav:

• Vara kvalificerade för uppgiften

• Känna till innehållet i, och beakta, denna bruksanvisning

• Vara informerade om, och beakta, gällande föreskrifter

Se till att alla det finns tydliga informationsskyltar som informerar användare om följande vid självbetjäningsdrift:

• Möjliga risker

• Säkerhetsanordningar

• Användning av anläggningen

• Observera respektive nationella föreskrifter för högtryckstvättar.

• Observera respektive nationella föreskrifter för elinstallationen.

• Observera respektive nationella föreskrifter om olycksförebyggande. Låt anläggningen kontrolleras årligen och förvara kontrollresultatet i skriftlig form.

• Underhållsarbeten och reparationer får endast utföras av KÄRCHERs kundtjänstmontörer eller av montörer som auktoriserats av KÄRCHER.

Anläggningens ljudnivå är maximalt 80dB(A). I regel behövs det därför inget hörselskydd.

Ljudnivån kan stiga vid rengöring av bullerförstärkade delar. Bär därför ett lämpligt hörselskydd i dessa situationer.

1. Vrid programväljaren till ”STOP”.

   ---



   1. Programväljare

• På manöverpanelen stoppas mynt in och tvättprogrammet väljs.

• Rengöringen utförs med högtryckspistol, rengöringsborste och powerskumlans.

• Endast instruerad personal får ha tillgång till insidan av anläggningen för underhållsarbeten. Dörren måste vara stängd när anläggningen används.

Automattvätten används till att rengöra motorfordon och släpvagnar med vatten och tillsats av rengöringsmedel.

Ej avsedd och därför förbjuden är rengöring av:

• Människor och djur.

  Högtrycksvattenstrålen innebär en påtaglig risk för personskador.

• Lösa föremål.

  Lösa föremål kan slungas iväg av högtrycksvattenstrålen, vilket kan orsaka person- eller materialskador.

För frånskiljning från dricksvattennätet måste en nätfrånskiljare av kategori 5 byggas in mellan anläggningen och dricksvattennätet. Dessutom måste lokalt gällande föreskrifter beaktas.

• pH-värde: 6,5–9,5

• Elektrisk ledningsförmåga: Färskvattnets ledningsförmåga + 1 200 µS/cm, max. ledningsförmåga 2 000 µS/cm

• Ämnen som kan avlagras (provvolym 1 l, avlagringstid 30 minuter): < 0,5 mg/l

• Ämnen som kan filtreras bort: < 50 mg/l, inga abrasiva ämnen

• Kolväten: < 20 mg/l

• Klorid: < 300 mg/l

• Sulfat: < 240 mg/l

• Kalcium: < 200 mg/l

• Total hårdhet: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Järn: < 0,5 mg/l

• Mangan: < 0,05 mg/l

• Koppar: < 2 mg/l

• Aktivt klor: < 0,3 mg/l

• Fri från dålig lukt

Anläggningar utan frostskydd måste stängas ned om frost väntas.

Anläggningar med frostskydd är skyddade ned till -20 °C vid de förutsättningar som anges i avsnittet ”Frostskydd”. Vid lägre temperaturer måste anläggningen stängas ned.

1. Kontrollera strömförsörjningen på plats.

2. Öppna vattenavstängningsventilen på plats.

3. Lås upp låsen.

   ---



   1. Maskinens strömbrytare
   2. Lås
   3. Dörr

4. Öppna dörren.

5. Vrid maskinens strömbrytare till ”1/ON”.

6. Stäng dörren.

Aktivt tvättprogram väljs med strömställaren för tvättprogram.

---

1. Tvättprogramsomkopplare

Programmet avbryts.

Grundläge. Rengöringsverktyg i verktygsfästena.

Information: Funktionen ”STOP” är aktiv i alla kontaktpositioner utan tvättprogram.

Upplösning av hårdnackad smuts.

Vatten med speciell rengöringsmedelstillsats.

Högtrycksstrålens avstånd minst 80 cm.

Lösa upp bromsrester.

Vatten med speciell rengöringsmedelstillsats.

Exponeringstid max. 2 minuter. Användning av biltvätten endast på lackerade fälgar eller fälgar med beläggning.

För avlägsnande av grovsmuts.

Vatten med rengöringsmedel.

Högtrycksstrålens avstånd minst 30 cm.

Grundlig lackrengöring med aktivskum.

Använd tvättborsten endast under pågående program och först efter högtryckstvätten.

Klart, kallt vatten för bortspolning av schampo och skum.

Högtrycksstrålens avstånd minst 50 cm.

Varmt vatten med färgkonservering.

Använd först efter avspolning.

Högtrycksstrålens avstånd minst 80 cm.

Lösa upp insektsrester.

Vatten med insektsrengöringsmedel.

Högtrycksstrålens avstånd minst 30 cm.

Avlägsnande av hårdnackad smuts.

Vatten med speciell rengöringsmedelstillsats.

Högtrycksstrålens avstånd minst 30 cm.

Fläckfri torkning.

Avmineraliserat vatten med glanstork.

Högtrycksstrålens avstånd minst 80 cm.

1. Vrid programväljaren till önskat tvättprogram.

   ---



   1. Programväljare
   2. Restvärdesindikering (tillval)
   3. Myntinkast
   4. Startknapp

2. Sätt i ett mynt eller tryck på startknappen, beroende på systemets utformning.

   Hänvisning

   Vid pågående tvättprogram kommer vatten ut ur rengöringsverktygets munstycke även när spolhandtaget inte är aktiverat. På grund av frostskyddsfunktionen stängs inte spolhandtaget helt.

1. För att rengöra med högtrycksstråle trycker du ner låsspaken, drar rengöringsborsten bakåt och hakar i den.

   ---



   1. Rengöringsborste
   2. Låsknapp
   3. Spolhandtag
   4. Avdragsspak
   5. Säkerhetsspärr

2. För att rengöra med rengöringsborsten trycker du ner låsspaken, skjuter rengöringsborsten framåt och hakar i den.

3. Lossa säkerhetsspärren.

4. Dra i avtryckarhandtaget.

Detta utförande har spolhandtag och rengöringsborste som separata verktyg.

Här finns 3 separata verktyg:

• Spolhandtag

• Rengöringsborste

• Powerskumlans

• När du har satt i myntet eller tryckt på startknappen går tvättiden.

• Restvärdesindikatorm visar det återstående tillgodohavandet för tvätt.

Obs!Tvättiden löper även när programväljaren står på ”STOP”. Läggs fler mynt i under tvättperioden registreras dessa och läggs till på kvarvarande tvättenheter.

1. Öppna enhetens lucka.

2. Placera behållaren med rengöringsmedel i maskinen.

   ---



   1. Doseringspump 1 (gul)
   2. Doseringspump 2 (röd)
   3. Doseringspump 3 (grön, tillval)
   4. Doseringspump 4 (tillval)
   5. Behållare för rengöringsmedel
   6. Rengöringsmedlets sugfilter

   Hänvisning

   Doseringspumpar och sugfilter för rengöringsmedel är försedda med färgmarkeringar.

3. Sätt doseringspumparnas rengöringsmedelssugfilter i rengöringsmedlets behållare enligt tilldelningen i nedanstående tabell. Dra slangen så långt att filtren ligger på botten av behållaren.

   Doseringspump	Tvättprogram
   1 (gul)	Högtryckstvätt	RM 806
   1 (gul)	Skumtvätt	RM 806
   2 (röd)	Hetvax	RM 820
   3* (grön)	Insektslösning	RM 806
   3* (grön)	Upplösning av smuts	RM 806
   4* (grön)	Powerskum	RM 838
   4* (vit)	Powerfälgskum	RM 802
   4* (röd)	Ytbehandling	RM 821

   * Tillval

1. På programväljaren väljer du ett program där aktuellt rengöringsmedel används.

2. Utför tvättprogrammet tills sugslangen är fri från bubblor.

1. Ta av saltbehållarens lock.

   ---



   1. Lock
   2. Saltbehållare

2. Fyll salttanken upp till kanten med mjukmedelssalt.

3. Sätt på saltbehållarens lock.

1. Tryck på hårdhetsknappen på styrhuvudet på basväxlaren tills önskat intervall visas på displayen.

   0	Inaktiverad
   0,3	Regenerering var 8:e timme
   0,5	Regenerering var 12:e timme
   1–30	Regenerering var X:e dag

   Hänvisning

   I leveranstillståndet är 0/Inaktiverad inställt. Inställningen måste justeras till de lokala förhållandena av servicetekniker vid installation av enheten.

1. Tryck på SALT-knappen tills önskad saltlösningsdosering visas på displayen.

Börinställning:

• BA 42: 2,5 kg

• BA 65: 4,5 kg

1. Tryck på tidsknappen tills aktuell timme visas på displayen.

Pekskärmen är monterad på elboxen inuti systemet.

---

1. Pekskärm
2. Elbox

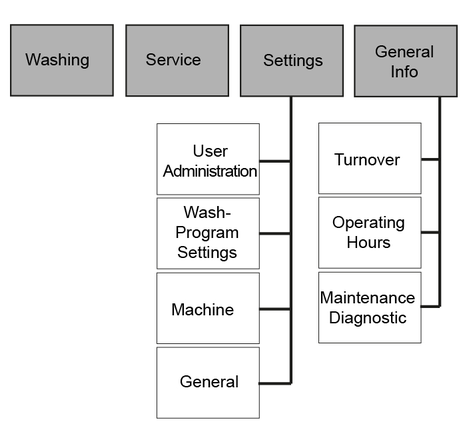

Följande funktioner visas i startmenyn.

---

Startmeny

1. Datum
2. Tid
3. Inloggad användare
4. Dags för underhåll
5. Symboler driftstatus
6. Menyknapp “Washing”
7. Menyknapp “Service” (endast tillgänglig för servicepersonal med lösenord)
8. Menyknapp “Settings”
9. Menyknapp “General Info”

Symboler driftstatus

	System öppet
	System stängt
	System OK
	Aktion föreligger
	Störningar föreligger

Användarikoner

	Operator
	Owner
	Service

1. Tryck på knappen “Ändra inställning” bredvid egenskapen som ska ändras.

   Knapp “Ändra inställning”

   Ett urvalsfönster öppnas för att välja önskad inställning eller ett tangentbord för att mata in önskat värde.

Systemets aktuella driftstatus visas i menyn Washing.

---

1. Saldo (belopp) /återstående tvättid
2. Pågående tvättprogramKörtid per tvättvärde / (pengar)belopp som motsvarar ett tvättvärde
3. Menypunktens namn
4. Indikering: Systemet öppet (grönt) eller systemet stängt (rött)
5. ”Hem”-knappkort tryck - hoppa tillbaka till en menynivålångt tryck - gå tillbaka till startmenyn

Menyn Service är endast tillgänglig för kundservice.

Systemets driftparametrar ställs in i menyn Settings.

---

1. Menyknapp “General”
2. Menyknapp “Machine”
3. Menyknapp “Wash-Program Settings”
4. Menyknapp “User Administration”

Användargruppen väljs i menyn User Administration. Olika användargrupper har olika behörigheter

---

1. Knapp ”Service”
2. Knapp ”Owner”
3. Knapp ”Operator”

Vid val av användargrupperna ”Owner” och ”Service” måste en kod anges.

---

1. Tangentbord
2. Inmatningsfält
3. Bekräfta angivelse
4. Radera angivelse

Ändra kod

För användargruppen Owner kan koden ändras efter inloggning.

1. Tryck på knappen ”...”.

   ---



   1. Menyknapp ”...”

2. Ange önskad kod i fönstret ”EnterNew Code”.

3. I fönstret ”Confirm New Code” anger du samma kod igen för att bekräfta.

I menyn Wash-Program Settings ställs parametrarna för de enskilda tvättprogrammen in.

---

1. Knapp Nästa fönster
2. Knapp Byt tvättprogram
3. Knapp Föregående fönster
4. Fönster 1 av 2
5. Tvättprogrambeteckning

Ändra parametrar för ett tvättprogram

1. Välj fönstret med önskat tvättprogram. Använd knapparna nästa fönster och föregående fönster.

2. Tryck på knappen Byt tvättprogram bredvid önskat tvättprogram.

   ---



   1. Knapp Ändra parametrar
   2. Programkörningstid för ett tvättvärde i sekunder
   3. Vattentyp (varmvatten/kallvatten)
   4. Dosering av tvättmedel (i % av doseringspumpens kapacitet)
   5. Tvättprogrammets beteckning
   6. Tvättmedelsbeteckning
   7. Knapp Byt tvättmedel (färgen motsvarar färgkoden på doseringspumpen)

3. Tryck på knappen för att ändra önskad parameter.

4. Tryck på önskad parameter i det visade urvalet.

   Grundinställning

   Tvättprogram	Doseringspump	vattentypen	Programkörningstid
   Högtryckstvätt	1 (gul)	varm	90 s
   Skumtvätt	1 (gul)		135 s
   Sköljning	-	kallt	105 s
   Hetvax	2 (röd)	varm	54 s
   Insektslösning	3 (grön)	varm	75 s
   Upplösning av smuts	3 (grön)	varm	75 s
   Powerskum			60 s
   Powerfälgskum			60 s
   Ytbehandling		kallt	75 s

   Tvättprogram	Dosering av rengöringsmedel
   	500 l/h		900 l/h
   	%	ml/min	%	ml/min
   Högtryckstvätt	8	ca 6	16	ca 12
   Skumtvätt	8	ca 6	16	ca 12
   Sköljning	-	-	-	-
   Hetvax	10	ca 7	20	ca 14
   Insektslösning	20	ca 14	40	ca 28
   Upplösning av smuts	20	ca 14	40	ca 28
   Powerskum	30	ca 21	30	ca 21
   Powerfälgskum	30	ca 21	30	ca 21
   Ytbehandling	10	ca 7	20	ca 14

I menyn Machine ställs systemparametrarna in och tvättområdet kan blockeras.

---

1. Menyknapp “Lock”
2. Menyknapp “Coin value”
3. Menyknapp “Components”

Varmvattnets temperatur kan ställas in i menyn Components.

---

1. Knappen Ändra numeriskt värde
2. Varmvattentemperatur i °C
3. Meny Components
4. Hot water temperature

I menyn Coin value ställer man in tvättvärdet för 100% programkörningstid samt myntvärdena för myntvalidatorns enskilda kanaler.

---

1. Knapp Nästa fönster
2. Knapp Ändra inställning
3. Knapp Föregående fönster
4. Skärmknapp Balansräkninggrön: Mynt från denna kanal kommer att inkluderas i omsättningengul: Mynt ingår inte i balansräkningen
5. Myntvärden:

   • Channel ... amount: Kanaler för en elektronisk validerare av mynt

   • External amount: Mekanisk myntkontroll

   • External 1 amount: Betalsystem med RFID

6. Nödvändigt myntvärde för 100 % drifttid av ett tvättprogram

1. Tryck på inställningsknappen bredvid önskat värde.

2. Ange önskat värde.

LockI menyn spärras tvättområdet eller spärren upphävs.

Låset är effektivt oberoende av inställda öppningstider.

---

1. Knapp “Ändra inställning”
2. Spärra tvättplats 1

1. Tryck på knappen Ändra inställning.

   ---



   1. Knapp Spärra tvättområdesknapp
   2. Upplåsningsknapp

2. Tryck på önskad knapp.

I menyn General ställs tid, datum och drifttider in och displayspråket väljs.

---

1. Menyknapp “System”Endast för servicepersonal
2. Menyknapp “Language”
3. Menyknapp “Operation Hours Holidays”
4. Menyknapp “Date Time”

Tid, datum och sommartid ställs in i menyn Date Time.

---

1. Knapp Ställ in datum
2. Knapp Ställ in klockslag
3. Indikering Sommartid aktiv
4. inställt datum
5. inställt klockslag
6. Knapp för omställning sommartid/normal tid

Ställa in klockslag

1. Tryck på tidinställningsknappen.

   ---



   1. Tangentbord
   2. Knappen Ändra inmatningsfält
   3. aktivt inmatningsfält
   4. Knapp Överta inställningar och lämna fönstret
   5. Aktivt fältnamn, minimivärde, maximivärde
   6. Knapp Lämna fönster, överta inte ändringar

2. Använd knappen Ändra inmatningsfält för att välja önskat inmatningsfält.

3. Ta bort innehållet i fältet genom att trycka på tangenten Ta bort på tangentbordet.

4. Ange önskat värde med tangentbordet.

5. Upprepa processen tills alla önskade ändringar har gjorts.

6. Lämna fönstret.

Menyn Operation Hours Holidays definierar öppettiderna för varje veckodag och för helgdagar. Dessutom definieras fasta och mobila helgdagar.

Inställningen görs enligt samma princip som i menyn Date Time.

---

1. Menyknapp “Holiday variable”
2. Menyknapp “Holiday fix”
3. Menyknapp “Operation Hours”

Meny Operation Hours

---

1. Knapp En veckodag framåt
2. Knapp Ställ in driftslut
3. Knapp En veckodag bakåt
4. Tid för driftslut
5. Veckodag (måndag...söndag, helgdag)
6. Tidpunkt för driftstart
7. Ställ in driftstartknapp
8. Knapp Öppet hela dagen
9. Knapp Stängt hela dagen

Meny Holiday fix

Fasta helgdagar infaller på samma datum varje år.

---

1. Knapp för nästa helgdag
2. Knapp föregående helgdag
3. Knapp Ställ in datum
4. 1. Helgdag av 20 helgdagar
5. Datum för helgdagen (i exemplet har inget datum ännu fastställts)

---

1. Tangentbord
2. Knappen Ändra inmatningsfält
3. Månad
4. Dag (aktuellt aktivt inmatningsfält)
5. Knapp Överta inställningar och lämna fönstret
6. Aktivt fältnamn, minimivärde, maximivärde
7. Knapp Lämna fönster, överta inte ändringar

Meny Holiday variable

Rörliga helgdagar infaller på olika datum varje år.

Inställningen görs enligt samma princip som vid Holiday fix, men årtalet måste dessutom ställas in här.

I den här menyn väljs det språk som displayen ska visas på.

I menyn General Info kan försäljning, drifttimmar, underhållsinformation och störningsmeddelanden visas.

---

1. Menyknapp “Maintenance Diagnostic”
2. Menyknapp “Operating Hours”
3. Menyknapp “Turnover”

I menyn Turnover visas sammanlagd omsättning och dagsomsättning.

Dagsomsättningen kan raderas.

---

1. Menyknapp “Daily turnover”
2. Menyknapp “Total turnover”

---

Dagsomsättning

1. Dagsomsättning System = Dagsomsättning tvättstation 1
2. Knapp Ta bort omsättning (endast vid dagsomsättning)

---

1. Radera dagsomsättning
2. Vill du verkligen radera dagsomsättningen?
3. Nej
4. Ja

Drifttimmarna för enskilda systemkomponenter samt de enskilda tvättprogrammen visas i menyn Operating Hours.

---

1. Menyknapp “Programs”, tvättprogram drifttimmar
2. Menyknapp “Pumps”, drifttimmar systemkomponenter

---

Drifttimmar för systemkomponenter

1. Knapp “Nästa fönster”
2. Knapp “Föregående fönster”
3. Högtryckspumpens drifttimmar
4. Drifttimmar doseringspump 1
5. Drifttimmar doseringspump 2
6. Drifttimmar pump RO (tillval)

---

1. Drifttimmar varmvattengenerator
2. Drifttimmar ultrafint filter (WSO)

I menyn Maintenance Diagnostic visas tiderna till nästa underhåll, systeminformation, felmeddelanden och händelser.

---

1. Menyknapp “Event History”
2. Menyknapp “Fault History”
3. Menyknapp “System Information”
4. Menyknapp “Interval”

Tiden fram till nästa underhåll för de enskilda systemdelarna visas i menyn Interval.

---

1. Knapp “Nästa fönster”
2. Knapp “Föregående fönster”
3. Återstående drifttid för högtryckspump
4. Återstående drifttid för doseringspump 1
5. Återstående drifttid för doseringspump 2
6. Återstående drifttid för pump RO (tillval)

---

1. Återstående tid för ultrafint filter (WSO)

I menyn System Information visas systemdata, styrningens inställningar och driftdata.

---

1. Knapp “Nästa fönster”
2. Knapp “Föregående fönster”
3. Mjukvaruversion
4. Systemets materialnummer
5. Systemets serienummer
6. Styrningens serienummer

---

1. IP inställningar styrning
2. Styrningens drifttid i timmar
3. Idrifttagningsdatum
4. Senaste service

---

1. aktuellt antal fel i felminnet / senaste återställning av felminnet

I menyn Fault History visas felmeddelandena sedan den senaste raderingen av felminnet.

---

1. Knapp Radera felminne
2. Felbeskrivning
3. Tidpunkt för felmeddelande
4. Felnummer

---

1. Radera felminne
2. Vill du verkligen radera felminnet?
3. Nej
4. Ja

Menyn Event History är uppbyggd enligt samma princip som menyn Fault History.

Frostskyddsanordningen består av värmefläkt och frostskyddskrets eller frostskydd med förlorat vatten.

Information: Finns frostskyddsanordning garanteras följande egenskaper:

• Begränsad tvättdrift under -5 °C. Vid begränsad tvättdrift måste borsten kontrolleras regelbundet så att inte is har bildats. Borsttvätt med nedisad borste kan ge skador på fordonet. Vid förisad tvättborste måste tvättborsten vara spärrad, eller vid 1- verktygsutförande måste kombinationsstrålröret bytas ut mot högtrycksstrålrör. Kontakta ansvarig kundtjänst om du tänker vid lägre temperaturer över längre period. Från -15 °C är tvättdrift inte längre meningsfull då isbeläggning bildas på fordonet. Denna isbildning kan eventuellt påverka funktionen hos viktiga fordonsdelar. Spärra därför anläggningen från att användas under -15 °C.

• Anläggningen är frostsäker ner till -20 °C. Under -20 °C ska ”Nedstängning vid frost” genomföras.

• Elförsörjning och vattenflöde utan avbrott måste vara säkerställt. Vattenförsörjningen måste vara frostskyddad.

• Korrekt uppställning och installation av anläggningen.

• Varmluftsfläkten är korrekt inställd.

• Alla underhållsåtgärder i kapitlet ”Underhåll och service” har utförts korrekt.

• Alla rengöringsverktyg returneras till verktygshållarna.

• Till anläggningen hörande handspruta med frostskyddsborrning är monterad.

• Slangen som löper mellan anläggning och rengöringsverktyg har inte förlängts eller bytts ut mot längre slang.

• Ovan angivna temperaturer gäller för uppställningsplatsen. Temperaturuppgifter i väderleksrapporter är inte riktvärden.

Varmluftsfläkten värmer upp insidan av anläggningen som skydd mot frost.

1. Vrid effektreglaget till läge ”I”.

   ---



   1. Frostskyddssymbol
   2. Termostat
   3. Effektreglage

2. Justera termostatregulatorn beroende på yttertemperaturen:

   1. Utomhustemperatur varmare än -10 °C, ställ termostatregulatorn i frostskyddsläge.

   2. Utomhustemperatur lägre än -10 °C, ställ termostatregulatorn på nivå “I”.

Information: Frostskyddsanordningen fungerar endast när anläggningen är startad och dörren är stängd. Maskinens strömbrytare får därför inte ställas på ”0/FRÅN”. Strömförsörjningen till anläggningen får heller inte brytas. Varmluftsfläktens drift avbryts om högtryckspumpen är i drift.

Vid risk för frost strömmar cirkulerande vatten genom rengöringsverktygen och deras matarledningar och skyddas därmed mot frysning.

Frostskyddskretsloppet startas av frostskyddspumpen.

Följande komponenter visar att systemet är utrustat med en frostskyddskrets:

---

1. Kulventil frostskydd med sil
2. Flottörbehållare frostskydd
3. Frostskyddspump
4. Filter frostskyddspump

Vid risk för frost strömmar färskvatten genom rengöringsverktygen och deras matarledningar och skyddas därmed mot frysning. Vattnet leds sedan ut i avloppsvattnet.

Närvaron av magnetventilen Frostskydd indikerar att systemet är utrustat med denna version av frostskyddet.

---

1. Magnetventil frostskydd
2. Kulventil frostskydd

För bättre överblick ges här på nytt en sammanfattning av underhållsarbeten för bevarande av frostskyddet. För kontroll av frostskyddet måste dessa arbeten även genomföras varje år före frostperioden. De underhållsarbeten som nämns i kapitlet ”Underhåll och skötsel” ska utföras även på vintern.

1. Skruva loss munstyckets främre del.

   ---



   1. Munstyckets främre del
   2. Filter
   3. Munstyckshållare

2. Ta bort filtret och rengör det.

3. Sätt in filtret.

4. Skruva fast munstyckets främre del på munstyckshållaren och dra åt.

För att koppla bort vattennätet matas systemet med vatten från en flottörtank med en efterföljande tryckförstärkarpump.

---

1. Tryckförstärkarpump

1. Vrid maskinens strömbrytare till ”0/OFF”.

Stäng ned anläggningar utan frostskydd (se kapitlet ”Nedstängning”).

Anläggning med frostskydd:

1. Låt maskinens strömbrytare stå i läget ”1/ON”.

2. Spärra tvättplatsen i styrningens menypunkt “Washing”.

Om ingen frostrisk föreligger under nedstängning:

1. Spärra vattentillflödet.

2. Bryt strömförsörjningen.

Vid frostrisk ska dessutom följande steg utföras:

1. Töm alla flottörbehållare.

2. Skruva av slangar på flottörbehållarna och låt gå på tomgång.

3. Skruva av slangarna på högtryckspumpen och låt vattnet rinna av.

4. Skruva av högtrycksslangen på pumphuvudet och låt vattnet rinna ut.

5. Ta ut rengöringsmedelsbehållaren och förvara den på en frostsäker plats.

Kontakta kundtjänst för hjälp med nedstängningen vid oklarheter.

1. Ta bort RO-membranet och förvara det frostfritt.

2. Töm permeatbufferttanken.

3. Skölj systemet (utan basväxlare) med frostskyddsvätska.

4. Skölj basväxlaren med koncentrerad saltlösning.

5. Blås ut alla vattenledande delar med oljefri tryckluft.

---

1. Finfilter färskvatten, på plats
2. Flottörtank kallvatten med nätavskiljning kat. 5 ⁹
3. Förtryckspump ⁹
4. Saltbehållare ¹
5. Hårdhetssensor 1
6. Styrhuvud basväxlare 1
7. Basutbytesflaska 1
8. RO-membran ²
9. Manometer ²
10. Fördelningsblock ²
11. Trycksensor ²
12. Spjäll ²
13. Magnetventil mjukt vatten ²
14. Ackumulatortank Permeat ²
15. Nivåvakt ACKUMULATORTANK FULL ²
16. Nivåvakt ACKUMULATORTANK TOM ²
17. Magnetventil Permeat ²
18. Backventil rengöringsventil
19. Bypassventil halvlast med spjäll ³
20. Högtryckspump
21. Överströmningsventil
22. Backventil och spjäll frostskydd ⁴
23. Spolhandtag med tvättborste (1 verktygsutförande)
24. Doseringspump
25. Sugslang rengöringsmedel
26. Sugfilter för rengöringsmedel med fotventil
27. Kraftskummunstycke (3-verktygsutförande)
28. Spolhandtag med strålrör ⁵
29. Skummunstycke ⁵
30. Magnetventil skum ⁵
31. Magnetventil högtryck (tillval) ⁵
32. Magnetventil kraftskummunstycke ⁶
33. Magnetventil varmvatten
34. Magnetventil kallvatten
35. Temperaturgivare varmvatten
36. Elektriskt värmeelement
37. Temperaturbegränsare
38. Sensor torrkörning
39. Flottörbehållare varmvatten
40. Sil ⁷
41. Kulventil frostskydd ⁷
42. Frostskyddspump ⁷
43. Filter frostskyddspump ⁷
44. Spjäll ⁷
45. Flottörtank frostskydd ⁷
46. Magnetventil frostskydd ⁸
47. Finfilter ²
48. Flottörtank kallvatten utan nätfrånkoppling ¹⁰

¹ endast vid tillvalet vattenavhärdning

² endast vid tillvalet omvänd osmos

³ endast vid högtryckspump typ 908

⁴ endast vid tillvalet frostskydd (alla varianter)

⁵ endast vid 2- och 3-verktygsutförande

⁶ endast vid 3-verktygsutförande

⁷ endast för frostskyddskrets

⁸ endast vid frostskydd med förlustvatten

⁹ endast vid varianter med nätfrånkoppling kat. 5

¹⁰ endast vid varianter utan nätfrånkoppling

Om handtaget på spolhandtaget släpps under drift öppnas kretsloppsventilen, högtryckspumpen fortsätter arbeta. Öppnas handsprutan på nytt är högtrycksstrålen genast tillgänglig.

Vid för hög strömförbrukning stänger motorskyddsbrytaren av pumpmodulen.

En lindningsskyddskontakt är bara inbyggd på modeller med 900 l/h.

Lindningsskyddskontakten i pumpdrivningens motorlindning skickar en signal till styrningen vid termisk överbelastning. Denna stänger av motorn.

Om vattentemperaturen i flottörbehållaren varmvatten kopplar temperaturgivaren till det elektriska värmeelementet och kopplar från det igen när den maximala temperaturen har nåtts.

Flottörbrytaren i flottörbehållaren varmvatten kopplar från det elektriska värmeelementet när vattennivån blir för låg.

Förhindrar drift av det elektriska värmeelementet när flottörtanken är tom Varmvatten.

Endast för system med basväxlare.

Om det mjuka vattnets återstående hårdhet överstiger ett gränsvärde beräknar regulatorn basväxlarflaskans återstående kapacitet.

Regenereringen av basväxlarflaskan påbörjas senast följande natt.

Endast för system med omvänd osmos.

Vid vattenbrist stoppas systemet för att förhindra att pumpen RO går torr.

Endast för system med omvänd osmos.

Stänger av pumpen RO när bufferttanken är full.

Endast för system med omvänd osmos.

Kopplar till pumpen RO när permeatbufferttanken är full.

Grundläggande för en driftssäker anläggning är regelbundet underhåll enligt nedanstående underhållsschema.

Använd endast originalreservdelar eller delar som rekommenderas av tillverkaren, t.ex. följande:

• Reserv- och slitagedelar

• Tillbehör

• Drivmedel

• Rengöringsmedel

1. Stäng av huvudbrytaren och säkra den mot återtillkoppling.

2. Avbryt vattenförsörjningen.

Operatör: Arbeten med hänvisningen ”Operatör” får endast utföras av instruerade personer som kan manövrera och underhålla högtrycksanläggningarna på ett säkert sätt.

Kundtjänst: Arbeten med hänvisningen ”Kundtjänst” får endast utföras av KÄRCHERs kundtjänstmontörer eller av montörer som auktoriserats av KÄRCHER.

Du kan komma överens om en regelbunden säkerhetsinspektion med din återförsäljare eller ingå ett underhållsavtal. Låt oss ge dig råd.

WSO: Utför endast på system med basväxlare.

RO: Utför endast på system med omvänd osmos.

1. Ställ en oljeuppsamlingsbehållare under oljeavtappningsskruven.

   ---



   1. Oljeavtappningsskruv
   2. Oljetank
   3. Lock

2. Ta av locket till oljebehållaren.

3. Vrid ut oljeavtappningsskruven och samla upp oljan.

4. Skruva i oljeavtappningsskruven och dra åt.

5. Fyll långsamt på ny olja i oljebehållaren, upp till ”MAX” markeringen.

6. Sätt på locket till oljebehållaren.

7. Ta hand om den förbrukade oljan på ett miljövänligt sätt eller lämna den till godkänd insamling.

1. Öppna överfallsmuttern.

   ---



   1. Kulventil frostskydd
   2. Sil
   3. Kopplingsmutter
   4. Hållare

2. Dra kulventilens frostskydd nedåt,

3. Dra ut silen ur hållaren och rengör den.

4. Sätt in silen.

5. Fäst kulventilens frostskydd med överfallsmuttern på hållaren.

1. Öppna apparatluckan.

2. Öppna myntkontrollen.

   ---



   1. Myntkontroll

3. Rengör myntspåret med en fuktig trasa och rengöringsmedel.

1. Ta av styrknappens lock.

   ---



   1. Lock

2. Tryck på den röda knappen och håll den nedtryckt.

   ---



   1. Kamaxel
   2. Röd knapp
   3. Läge "saltning och tvättning"

3. Vrid kamaxeln för hand tills pilen pekar på ”saltning och tvätt”.

   <steptroubleshooting>

   Regenereringsprocessen startar och varar ca 1 timme.



   </steptroubleshooting>

Operatör: Arbeten med hänvisningen ”Operatör” får endast utföras av instruerade personer som kan manövrera och underhålla högtrycksanläggningarna på ett säkert sätt.

Elektriker: Arbeten med hänvisningen ”Elektriker” får endast utföras av personer med utbildning inom elektroteknik.

Kundtjänst: Arbeten med hänvisningen ”Kundtjänst” får endast utföras av KÄRCHERs kundtjänstmontörer eller av montörer som auktoriserats av KÄRCHER.

Vid kritiska fel, störningsmeddelanden eller händelser växlar startskärmen automatiskt till meddelandevyn efter ca 1 minut.

Ett bifogat meddelande visas på styrenheten med en varningssymbol i övre högra hörnet.

---

1. Visning av föreliggande meddelanden

Anmälningsindikeringar

---

1. Visning av meddelandekategori:

   • röd: kritiskt fel; systemet stannar omedelbart

   • gul: Störning; systemet kan fortsätta att fungera

   • grön: Händelse; information till företagaren

2. Felbeskrivning
3. Information om möjlig orsak och åtgärd.Indikering av felnummer samt datum och tid då felet uppträdde.
4. Knapp för att bekräfta felet.

   Hänvisning

   Om knappen är markerad med grått finns felet kvar och kan inte kvitteras.

   Om knappen är gulmarkerad är felet åtgärdat och felet kan kvitteras.

5. Förloppsindikator, visualiserar hur länge det aktuella meddelandet redan visas.

   Hänvisning

   Vyn växlar automatiskt till nästa bild efter ca 2-3 sekunder. Balken har då gått igenom helt.

6. Visa aktuellt meddelandenummer / totalt antal meddelanden.
7. Knappar för att manuellt bläddra fram och tillbaka mellan de olika meddelandena.

---

1. Röd stapel med blockerat system på grund av kritiskt fel

---

Exempel på indikering Störning

---

Exempel på indikering Händelse

• 500 l/h 6 kW

• 500 l/h 12 kW

• 500 l/h 24 kW

• 900 l/h 6 kW

• 900 l/h 12 kW

• 900 l/h 24 kW

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

(Se baksidan för adress)

1. Vid transport i fordon ska maskinen säkras så att den inte kan halka och välta enligt gällande riktlinjer.

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Högtryckstvätt

Typ: 1.319-xxx

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

2009/125/EG

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

2000/14/EG: Bilaga V

Plats 1

Uppmätt: 82

Garanterad: 85

2-Platz

Uppmätt: 81

Garanterad: 83

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

---

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

D-71364 Winnenden (Germany)

Tfn: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01.06.2021
