Veuillez lire le présent le manuel d'instructions original et les consignes de sécurité jointes avant la première utilisation de l'appareil. Suivez ces instructions.

Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.

La connaissance des termes suivants est importante pour comprendre le manuel d'utilisation. Les termes techniques en gras sont utilisés tout au long du présent manuel d'utilisation.

Eau du robinet - Eau brute, eau potable, eau de ville

Échangeur d'ions - WSO, adoucisseur

Eau adoucie - Eau douce

Reverse-osmose (RO) - Osmose inverse

Concentré - Eaux usées enrichies en sels et minéraux provenant de la reverse-osmose

Perméat - Eau osmotique, eau déminéralisée, eau complètement dessalée

Eau industrielle - Eau provenant d'une installation de traitement biologique d'eau

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

Veiller à ce que l'huile moteur, le fioul, le diesel et l’essence ne risquent pas de polluer l'environnement. Veiller à protéger le sol et à éliminer l’huile usagée dans le respect de l’environnement.

Dangers pour l’opérateur et d’autres personnes en cas de mauvaise manipulation ou de mauvaise utilisation par :

• pression de l'eau élevée

• tension électrique élevée

• Détergent

Pour éviter les dangers pour les personnes, les animaux et les objets, lire avant la première utilisation de l’installation :

• ce manuel d'utilisation, y compris toutes les consignes de sécurité

• les directives nationales correspondantes du législateur

• les consignes de sécurité fournies avec les détergents utilisés

S’assurer que :

• vous avez vous-même compris toutes les remarques

• tous les utilisateurs de l’installation sont informés de ces remarques et les ont comprises

Toutes les personnes en charge de l’installation, de la mise en service et de la commande doivent :

• être qualifiées en conséquence

• connaître et respecter ce manuel d'utilisation

• connaître et respecter les directives correspondantes

S’assurer que tous les utilisateurs sont informés, en mode libre service, par des panneaux d'instructions clairs sur :

• les dangers potentiels

• les dispositifs de sécurité

• la commande de l’installation

• Observez les directives nationales pour les lances à liquides.

• Observez les directives nationales pour l'installation électrique.

• Observez les directives nationales pour la prévention des accidents. Faites vérifier l'installation tous les ans et conservez le résultat écrit du contrôle.

• Faites réaliser les travaux de maintenance et les réparations uniquement par des monteurs du service après-vente KÄRCHER ou des monteurs autorisés par KÄRCHER formés.

Le niveau de pression acoustique de l'installation est de 80dB(A) au maximum. C'est pourquoi il n'est généralement pas nécessaire de porter une protection auditive.

Lors du nettoyage de pièces intensifiant le bruit, le niveau acoustique peut s'accroître. Dans ce cas, il convient donc de porter une protection auditive appropriée.

1. Tourner le bouton de sélection du programme sur « STOP ».

   ---



   1. Sélecteur de programme

• Des pièces de monnaie sont insérées au niveau du panneau de commande, puis le programme de lavage sélectionné.

• Le nettoyage est réalisé avec le pistolet haute pression, la brosse de lavage et la lance à mousse "Power".

• L'accès à l'intérieur de l'installation doit être réservé au personnel formé pour la réalisation de travaux de maintenance. Lors de l'utilisation de l'installation, la porte doit être fermée.

Cette station de lavage de véhicules en libre service est destinée au nettoyage à l’eau enrichie de détergents de véhicules automobiles et de remorques.

Est considéré comme non conforme et donc interdit, le nettoyage

• D’humains et d’animaux.

  Risque important de blessure par le jet d'eau haute pression.

• D’objets détachés.

  Les objets détachés peuvent être projetés par le jet d'eau haute pression, blesser des personnes ou endommager d’autres objets.

Il convient de mettre en place un séparateur de réseau de catégorie 5 entre l’installation et le réseau d’eau potable pour séparer le réseau d’eau potable. Respecter également les directives locales en vigueur.

• Valeur pH : 6,5...9,5

• Conductibilité électrique : conductibilité de l'eau du robinet + 1200 µS/cm, conductibilité maximale 2000 µS/cm

• Substances déposables (volume d'échantillon 1 l, temps de dépose 30 minutes) : < 0,5 mg/l

• Substances pouvant être filtrées : < 50 mg/l, aucune substance abrasive

• Hydrocarbures : < 20 mg/l

• Chlorures : < 300 mg/l

• Sulfate : < 240 mg/l

• Calcium : < 200 mg/l

• Dureté totale : < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Fer : < 0,5 mg/l

• Manganèse : < 0,05 mg/l

• Cuivre : < 2 mg/l

• Chlore actif : < 0,3 mg/l

• Sans odeur désagréable

Les installations sans protection antigel doivent être arrêtées en cas de prévision de gel.

Les installations avec protection antigel doivent être résistantes au gel jusqu’à -20°C, conformément aux conditions citées au chapitre « Protection antigel » et être arrêtées en cas de températures plus basses.

1. Activer l'alimentation électrique côté construction.

2. Ouvrir la vanne d'arrêt d'eau côté construction.

3. Ouvrir les serrures.

   ---



   1. Interrupteur principal
   2. Serrure
   3. Porte

4. Ouvrir la porte.

5. Mettre l'interrupteur principal sur « 1/ON ».

6. Fermer la porte.

Le programme de lavage actif est sélectionné à l'aide du sélecteur de programme de lavage.

---

1. Sélecteur de programme de lavage

Le programme est interrompu.

Position initiale. Outils de nettoyage dans les logements d’outils.

Remarque : La fonction « STOP » est active dans toutes les positions de l'interrupteur sans programme de lavage.

Détachage d’encrassement résistant.

Eau avec ajout de détergent spécial.

Distance avec le jet haute pression d’au moins 80 cm.

Détachage des résidus de freinage.

Eau avec ajout de détergent spécial.

Durée d'action 2 minutes maximum. Utilisation avant le nettoyage de véhicules et uniquement sur des jantes revêtues ou peintes.

Pour retirer les déchets volumineux.

Eau avec détergent.

Distance avec le jet haute pression d’au moins 30 cm.

Nettoyage intensif de la peinture avec de la mousse active.

Utiliser la brosse de lavage uniquement lorsque le programme est en cours et après le lavage haute pression.

Eau froide claire pour rincer le shampooing et la mousse.

Distance avec le jet haute pression d’au moins 50 cm.

Eau chaude avec agent conservateur pour la peinture.

Utiliser uniquement après le rinçage.

Distance avec le jet haute pression d’au moins 80 cm.

Détachage des résidus d'insectes.

Eau avec détacheur pour les insectes.

Distance avec le jet haute pression d’au moins 30 cm.

Détachage de l’encrassement résistant.

Eau avec ajout de détergent spécial.

Distance avec le jet haute pression d’au moins 30 cm.

Séchage sans taches.

Eau déminéralisée avec agent de séchage lustrant.

Distance avec le jet haute pression d’au moins 80 cm.

1. Tourner le sélecteur de programme sur le programme de lavage souhaité.

   ---



   1. Sélecteur de programme
   2. Affichage de la valeur restante (en option)
   3. Insertion des pièces
   4. Touche de démarrage

2. Selon le modèle de l’installation, insérer une pièce ou appuyer sur la touche de démarrage.

   Remarque

   Lorsqu’un programme de lavage est en cours, de l’eau sort de la buse de l’outil de nettoyage même si le pistolet haute pression n’est pas actionné. En raison de la fonction de protection antigel, le pistolet haute pression ne se ferme pas complètement.

1. Pour le nettoyage avec le jet haute pression, appuyer sur le levier d'arrêt, tirer la brosse de nettoyage vers l'arrière et l'enclencher.

   ---



   1. Brosse de nettoyage
   2. Levier d’arrêt
   3. Pistolet haute pression
   4. Gâchette
   5. Cran de sécurité

2. Pour le nettoyage avec la brosse de nettoyage, appuyer sur le levier d'arrêt, tirer la brosse de nettoyage vers l'avant et l'enclencher.

3. Desserrer le cran de sécurité.

4. Tirer sur la gâchette.

Le pistolet haute pression et la brosse de nettoyage sont présents en tant qu’outils séparés.

Ici, 3 outils séparés sont disponibles :

• Pistolet haute pression

• Brosse de nettoyage

• Lance à mousse "Power"

• Après l’introduction de la pièce ou l’actionnement de la touche de démarrage, la durée du lavage s’écoule.

• L’affichage de la valeur restante indique le crédit de lavage restant.

Remarque :La durée du lavage s’écoule même lorsque le sélecteur de programme se trouve en position « STOP ». En cas d’insertion de pièces supplémentaires pendant la durée du lavage, celles-ci sont enregistrées et ajoutées à la durée du lavage existante.

1. Ouvrir la porte de l'appareil.

2. Placer les bidons de détergent dans l’appareil.

   ---



   1. Pompe de dosage 1 (jaune)
   2. Pompe de dosage 2 (rouge)
   3. Pompe de dosage 3 (verte, option)
   4. Pompe de dosage 4 (option)
   5. Bidon de détergent
   6. Filtre d'aspiration du détergent

   Remarque

   Les pompes de dosage et les filtres d’aspiration du détergent sont dotés de repères colorés.

3. Installer les filtres d’aspiration du détergent des pompes de dosage dans les bidons de détergent conformément à l’affectation indiquée dans le tableau ci-dessous. Pousser le flexible jusqu'à ce que les filtres soient posés au fond du bidon.

   Pompe de dosage	Programme de lavage
   1 (jaune)	Lavage haute pression	RM 806
   1 (jaune)	Lavage brosse + mousse	RM 806
   2 (rouge)	Cire chaude	RM 820
   3* (vert)	Special Insectes	RM 806
   3* (vert)	Lavage intensif	RM 806
   4* (vert)	Nettoyage mousse Power	RM 838
   4* (blanc)	Nettoyage de Jantes Power	RM 802
   4* (rouge)	Top finition	RM 821

   * Option

1. Sur le sélecteur de programme, sélectionner un programme utilisant le détergent concerné.

2. Exécuter le programme de lavage jusqu'à ce que le tuyau d'aspiration ne présente plus de bulles.

1. Retirer le couvercle du réservoir de sel.

   ---



   1. Couvercle
   2. Réservoir de sel

2. Remplir le réservoir de sel jusqu'en haut avec du sel détartrant.

3. Poser le couvercle du réservoir de sel.

1. Appuyer sur la touche de dureté de la tête de commande de l’échangeur d’ions jusqu’à ce que l’intervalle souhaité s’affiche à l’écran.

   0	Régénération désactivée
   0,3	Régénération toutes les 8 heures
   0,5	Régénération toutes les 12 heures
   1...30	Régénération tous les X jours

   Remarque

   Le réglage à l’état de livraison est 0/désactivé. Le réglage doit être réalisé en fonction des conditions locales par le technicien SAV lors de l’installation de l’appareil.

1. Appuyer sur la touche Sel à plusieurs reprises jusqu'à ce que le dosage de saumure souhaité s'affiche à l'écran.

Consigne de réglage :

• BA 42 : 2,5 kg

• BA 65 : 4,5 kg

1. Appuyer sur la touche Heure à plusieurs reprises jusqu'à ce que l'heure actuelle s'affiche à l'écran.

L'écran tactile est monté sur le coffret électrique à l'intérieur de l'installation.

---

1. Écran tactile
2. Coffret électrique

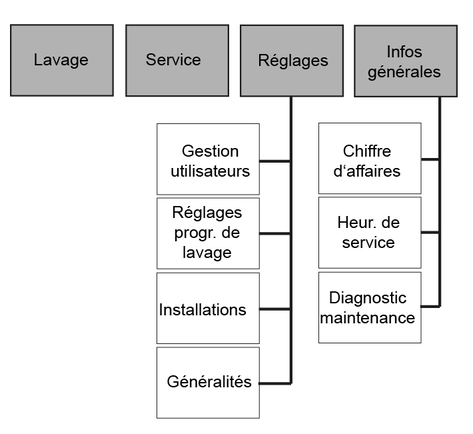

Les fonctions suivantes sont affichées dans le menu de démarrage.

---

Menu de démarrage

1. Date
2. Heure
3. Utilisateur connecté
4. Besoin mainten.
5. Symboles état de fonctionnement
6. Touche de menu « Lavage »
7. Touche de menu « Service » (accessible uniquement au personnel de service avec un mot de passe)
8. Touche de menu « Réglages »
9. Touche de menu « Infos générales »

Symboles état de fonctionnement

	Installation ouverte
	Installation fermée
	Installation en ordre
	Événement présent
	Défauts présents

Symboles utilisateur

	Opérateur
	Exploitant
	Service

1. Appuyer sur la touche de modification du réglage à côté de la propriété à modifier.

   Touche de modification du réglage

   Une fenêtre de sélection s'ouvre pour sélectionner le réglage souhaité ou un clavier s'ouvre pour saisir la valeur souhaitée.

Le menu Lavage permet d'afficher l'état de fonctionnement actuel de l'installation.

---

1. Avoir (montant) / durée du lavage restante
2. Programme de lavage en coursDurée de marche par valeur de lavage / montant (valeur monétaire) correspondant à une valeur de lavage
3. Désignation du point de menu
4. Affichage : Installation ouverte (vert) ou installation fermée (rouge)
5. Touche Homeappui bref - retour au niveau de menu précédentappui prolongé - retour au menu de démarrage

Le menu Service n'est accessible qu'au service après-vente.

Le menu Réglages permet de régler les paramètres de service de l'installation.

---

1. Touche de menu « Généralités »
2. Touche de menu « Installations »
3. Touche de menu « Réglages progr. de lavage »
4. Touche de menu « Gestion utilisateurs »

Le menu « Gestion utilisateurs » permet de sélectionner le groupe d’utilisateurs. Les différents groupes d’utilisateurs ont des droits d’accès différents.

---

1. Touche « Service »
2. Touche « Exploitant »
3. Touche « Opérateur »

Lors de la sélection des groupes d’utilisateurs « Exploitant » et « Service », un code doit être saisi.

---

1. Clavier
2. Champ de saisie
3. Confirmer la saisie
4. Effacer la saisie

Modification du code

Pour le groupe d’utilisateurs Exploitant, le code peut être modifié après la connexion.

1. Appuyer sur la touche « ... ».

   ---



   1. Touche de menu « ... »

2. Dans la fenêtre « Saisir un nouveau code », saisir le code souhaité.

3. Dans la fenêtre « Vailder le nouveau code », saisir de nouveau le même code pour confirmation.

Le menu Réglages progr. de lavage permet de régler les paramètres des différents programmes de lavage.

---

1. Touche « Fenêtre suivante »
2. Touche « Modifier le programme de lavage »
3. Touche « Fenêtre précédente »
4. Fenêtre 1 sur 2
5. Désignation du programme de lavage

Modification des paramètres d’un programme de lavage

1. Sélectionner la fenêtre indiquant le programme de lavage souhaité. Pour cela, utiliser les touches « Fenêtre suivante » et « Fenêtre précédente ».

2. Appuyer sur la touche « Modifier le programme de lavage » à côté du programme de lavage souhaité.

   ---



   1. Touche « Modifier les paramètres »
   2. Durée du programme pour une valeur de lavage en secondes
   3. Type d’eau (eau chaude/eau froide)
   4. Dosage du détergent (en % du débit de la pompe de dosage)
   5. Désignation du programme de lavage
   6. Désignation du détergent
   7. Touche « Modifier le détergent » (la couleur correspond au code couleur figurant sur la pompe de dosage)

3. Appuyer sur la touche pour modifier le paramètre souhaité.

4. Appuyer sur le paramètre souhaité dans la sélection affichée.

   Réglage de base

   Programme de lavage	Pompe de dosage	type d’eau	Durée du programme
   Lavage haute pression	1 (jaune)	chaude	90 s
   Lavage brosse + mousse	1 (jaune)		135 s
   Rinçage	-	froid	105 s
   Cire chaude	2 (rouge)	chaude	54 s
   Special Insectes	3 (vert)	chaude	75 s
   Lavage intensif	3 (vert)	chaude	75 s
   Nettoyage mousse Power			60 s
   Nettoyage de Jantes Power			60 s
   Top finition		froid	75 s

   Programme de lavage	Dosage du détergent
   	500 l/h		900 l/h
   	%	ml/min	%	ml/min
   Lavage haute pression	8	environ 6	16	environ 12
   Lavage brosse + mousse	8	environ 6	16	environ 12
   Rinçage	-	-	-	-
   Cire chaude	10	environ 7	20	environ 14
   Special Insectes	20	environ 14	40	env. 28
   Lavage intensif	20	environ 14	40	environ 28
   Nettoyage mousse Power	30	environ 21	30	environ 21
   Nettoyage de Jantes Power	30	environ 21	30	environ 21
   Top finition	10	env. 7	20	environ 14

Le menu Installations permet de régler les paramètres de l'installation et la piste de lavage peut être bloquée.

---

1. Touche de menu « Vérouillage »
2. Touche de menu « Valeur du jeton »
3. Touche de menu « Composants »

Le menu Composants permet de régler la température de l'eau chaude.

---

1. Touche de modification de la valeur numérique
2. Température de l'eau chaude en °C
3. Menu Composants
4. Température de l’eau chaude

Le menu « Valeur du jeton » permet de régler la valeur de lavage pour une durée de programme de 100 % ainsi que les valeurs des pièces pour les différents canaux du contrôleur de pièces.

---

1. Touche « Fenêtre suivante »
2. Touche « Modifier le réglage »
3. Touche « Fenêtre précédente »
4. Bouton « Bilan »vert : les pièces de ce canal sont reprises dans le chiffre d’affairesjaune : les pièces ne sont pas reprises dans le bilan
5. Valeurs de pièce :

   • Montant canal ...: canaux d’un contrôleur de pièces électronique

   • Montant externe: Contrôleur de pièces mécanique

   • Montant externe 1: système de paiement avec RFID

6. Valeur de pièce nécessaire pour une durée de programme de lavage de 100 %

1. Appuyer sur la touche « Réglage » à côté de la valeur souhaitée.

2. Saisir la valeur souhaitée.

Le menu Vérouillage permet de bloquer ou de débloquer la piste de lavage.

Le blocage est effectif indépendamment des heures d'ouverture réglées.

---

1. Touche de modification du réglage
2. Blocage de la piste de lavage 1

1. Appuyer sur la touche de réglage.

   ---



   1. Touche de blocage de la piste de lavage
   2. Touche de déblocage

2. Appuyer sur la touche souhaitée.

Le menu Généralités permet de régler l'heure, la date et les heures de service, ainsi que de sélectionner la langue d'affichage.

---

1. Touche de menu « Système »Uniquement pour le personnel de service
2. Touche de menu « Langue »
3. Touche de menu « Heures d’ouvert Jours fériés »
4. Touche de menu « Date Heure »

Le menu Date Heure permet de régler l'heure, la date et l'heure d'été.

---

1. Touche de réglage de la date
2. Touche de réglage de l'heure
3. Affichage d'heure d'été activée
4. Date réglée
5. Heure réglée
6. Touche de passage de l'heure d'été à l'heure normale

Réglage de l'heure

1. Appuyer sur la touche de réglage de l'heure.

   ---



   1. Clavier
   2. Touche de changement de champ de saisie
   3. Champ de saisie actif
   4. Touche de validation des réglages et de fermeture de la fenêtre
   5. Nom du champ actif, valeur minimale, valeur maximale
   6. Touche de fermeture de la fenêtre et de non-validation des modifications

2. Sélectionner le champ de saisie souhaité avec la touche de changement de champ de saisie.

3. Supprimer le contenu du champ avec la touche de suppression du clavier.

4. Saisir la valeur souhaitée à l'aide du clavier.

5. Répéter le processus jusqu'à ce que toutes les modifications souhaitées aient été effectuées.

6. Fermer la fenêtre.

Le menu Heures d’ouvert Jours fériés permet de définir les heures d'ouverture pour chaque jour de la semaine et pour les jours fériés. Les jours fériés fixes et mobiles sont également définis.

Le réglage s'effectue selon le même principe que dans le menu Date Heure.

---

1. Touche de menu « Jours fériés mobiles »
2. Touche de menu « Jours fériés fixes »
3. Touche de menu « Heures overture »

Menu Heures overture

---

1. Touche de passage au jour de la semaine suivant
2. Touche de réglage de la fin du service
3. Touche de passage au jour de la semaine précédent
4. Heure de fin du service
5. Jour de la semaine (lundi...dimanche, jour férié)
6. Heure de début du service
7. Touche de réglage du début du service
8. Touche d'ouverture toute la journée
9. Touche de fermeture toute la journée

Menu Jours fériés fixes

Les jours fériés fixes tombent chaque année à la même date.

---

1. Touche jour férié suivant
2. Touche jour férié précédent
3. Touche de réglage de la date
4. 1. jour férié sur 20 jours fériés
5. Date du jour férié (dans l'exemple, aucune date n'est encore réglée)

---

1. Clavier
2. Touche de changement de champ de saisie
3. Mois
4. Jour (champ de saisie actuellement actif)
5. Touche de validation des réglages et de fermeture de la fenêtre
6. Nom du champ actif, valeur minimale, valeur maximale
7. Touche de fermeture de la fenêtre et de non-validation des modifications

Menu Jours fériés mobiles

Les jours fériés mobiles tombent chaque année à une date différente.

Le réglage s'effectue selon le même principe que pour Jours fériés fixes, seule l'année doit également être réglée.

Ce menu permet de sélectionner la langue dans laquelle l'écran est affiché.

Le menu Infos générales permet de consulter le chiffre d'affaires, les heures de service, les informations relatives à la maintenance et les messages de défaut.

---

1. Touche de menu « Diagnostic maintenance »
2. Touche de menu « Heur. de service »
3. Touche de menu « Chiffre d’affaires »

Le menu Chiffre d’affaires permet d'afficher le chiffre d'affaires total et le chiffre d'affaires journalier.

Le chiffre d'affaires journalier peut être supprimé.

---

1. Touche de menu « CA journalier »
2. Touche de menu « Chiffer d’affaires total »

---

CA journalier

1. Chiffre d'affaires journalier de l'installation = chiffre d'affaires journalier de la piste de lavage 1
2. Touche de suppression du chiffre d'affaires (uniquement pour le chiffre d'affaires journalier)

---

1. Suppression du chiffre d'affaires journalier
2. Voulez-vous vraiment supprimer le chiffre d'affaires journalier ?
3. Non
4. Oui

Le menu Heur. de service permet d'afficher les heures de service des différents composants de l'installation ainsi que des différents programmes de lavage.

---

1. Touche de menu « Programmes », heures de service des programmes de lavage
2. Touche de menu « Pompes », heures de service des composants de l'installation

---

Heures de service des composants de l'installation

1. Touche Fenêtre suivante
2. Touche Fenêtre précédente
3. Heures de service de la pompe haute pression
4. Heures de service de la pompe de dosage 1
5. Heures de service de la pompe de dosage 2
6. Heures de service de la pompe RO (option)

---

1. Heures de service du générateur d'eau chaude
2. Heures de service du filtre pour poussières fines (WSO)

Le menu Diagnostic maintenance permet d'afficher les durées restantes jusqu'à la prochaine maintenance, les informations système, les messages d'erreur et les événements.

---

1. Touche de menu « Mémoire évènem »
2. Touche de menu « Mémoire erreurs »
3. Touche de menu « Informations Systéme »
4. Touche de menu « Intervalle »

Le menu Intervalle permet d'afficher la durée restante jusqu'à la prochaine maintenance pour les différents composants de l'installation.

---

1. Touche Fenêtre suivante
2. Touche Fenêtre précédente
3. Durée de service restante de la pompe haute pression
4. Durée de service restante de la pompe de dosage 1
5. Durée de service restante de la pompe de dosage 2
6. Durée de service restante de la pompe RO (option)

---

1. Durée de service restante du filtre pour poussières fines (WSO)

Le menu Informations Systéme permet d'afficher les données de l'installation, les réglages de la commande et les données de service de la commande.

---

1. Touche Fenêtre suivante
2. Touche Fenêtre précédente
3. Version logicielle
4. Numéro de matériel de l'installation
5. Numéro de série de l'installation
6. Numéro de série de la commande

---

1. Réglages IP de la commande
2. Durée de service de la commande en heures
3. Date de mise en service
4. dernier service

---

1. Nombre actuel d'erreurs dans la mémoire d'erreurs / dernier reset de la mémoire d'erreurs

Le menu Mémoire erreurs permet d'afficher les messages d'erreur depuis le dernier effacement de la mémoire d'erreurs.

---

1. Touche d'effacement de la mémoire d'erreurs
2. Description de l'erreur
3. Moment du message d'erreur
4. Code de défaut

---

1. effacer mémoire défaut
2. Voulez-vous vraiment effacer la mémoire d'erreurs ?
3. Non
4. Oui

Le menu Mémoire évènem est structuré selon le même principe que le menu Mémoire erreurs.

La mise hors gel se compose d'un ventilateur de chaud et d'un circuit antigel ou d'une protection antigel à eau perdue.

Remarque : En cas de mise hors gel, les propriétés suivantes sont assurées :

• Mode lavage limité en cas de température inférieure à - 5 °C. Lorsque le mode lavage est limité, il faut contrôler régulièrement le givrage de la brosse de lavage. Le lavage à brosses lorsque la brosse de lavage est givrée peut endommager le véhicule. Si la brosse de lavage est givrée, celle-ci doit être bloquée ou, dans le cas de la version à 1 outil, la lance combinée doit être remplacée par une lance haute pression. Si le mode lavage s’étend sur des températures plus basses, veuillez contacter votre service après-vente responsable. À partir de -15 °C, le mode lavage n’a plus de sens car une couche de glace se forme sur le véhicule. Cette couche de glace peut même, dans certaines conditions, entraver le fonctionnement de pièces importantes du véhicule. Il faut donc bloquer l’utilisation de l’installation en cas de températures inférieures à -15 °C.

• Sécurité contre le gel de l’installation jusqu’à -20 °C. En-dessous de -20 °C, réaliser un « Arrêt en cas de gel ».

• L’alimentation électrique et l’arrivée d'eau doivent être assurées sans interruption. L’alimentation en eau doit être protégée contre le gel.

• Mise en place et installation correctes de l’installation.

• Le ventilateur de chaud est réglé correctement.

• Toutes les mesures de maintenance ont été réalisées correctement suivant le chapitre « Maintenance et entretien ».

• Tous les outils de nettoyage sont remis en place dans les logements d'outils.

• Le pistolet haute pression de l'installation est monté avec un alésage de protection antigel.

• Les flexibles de l’installation destinés à l’outil de nettoyage n’ont pas été rallongés, ni remplacés par un flexible plus long.

• Les indications de température ci-dessus se rapportent au lieu d'installation. Les indications de température des prévisions météorologiques ne sont pas déterminantes.

Le ventilateur de chaud chauffe l’intérieur de l’installation et la protège contre le gel.

1. Tourner la régulation de la puissance sur le niveau « I ».

   ---



   1. Symbole de protection antigel
   2. Thermostat
   3. Régulation de la puissance

2. Régler le thermostat en fonction de la température extérieure :

   1. Si la température extérieure est supérieure à -10 °C, régler le thermostat sur la position de protection antigel.

   2. Si la température extérieure est inférieure à -10 °C, régler le thermostat sur le niveau « I ».

Remarque : La mise hors gel ne fonctionne que si l’installation est en marche et la porte fermée. Il ne faut donc pas mettre l’interrupteur principal sur « 0/OFF ». L’alimentation électrique de l’installation ne doit également pas être interrompue. Le fonctionnement du ventilateur de chaud est interrompu si la pompe haute pression est en fonctionnement.

En cas de risque de gel, les outils de nettoyage et leurs conduites d'alimentation sont traversés par l'eau du circuit et sont ainsi protégés contre le gel.

Le circuit antigel est mis en service par la pompe de protection antigel.

Les sous-ensembles suivants montrent que l'installation est équipée d'un circuit antigel :

---

1. Robinet à boisseau sphérique de la protection antigel avec tamis
2. Réservoir à flotteur de la protection antigel
3. Pompe de protection antigel
4. Filtre de la pompe de protection antigel

En cas de risque de gel, les outils de nettoyage et leurs conduites d'alimentation sont traversés par de l'eau du robinet et sont ainsi protégés contre le gel. L'eau est ensuite évacuée dans les eaux usées.

La présence de l'électrovanne de la protection antigel indique que l'installation est équipée de cette version de protection antigel.

---

1. Électrovanne de la protection antigel
2. Robinet à boisseau sphérique de la protection antigel

Nous avons réuni les travaux de maintenance pour le maintien de la protection antigel pour une meilleure vue d’ensemble. Pour vérifier la protection antigel, les travaux doivent également être réalisés tous les ans avant le début de la période de gel. Les travaux de maintenance du chapitre « Maintenance et entretien » doivent être continués en hiver.

1. Dévisser la partie avant de la buse.

   ---



   1. Partie avant de la buse
   2. Filtre
   3. Porte-buse

2. Retirer et nettoyer le filtre.

3. Insérer le filtre.

4. Visser et serrer la partie avant de la buse sur le porte-buse.

Pour séparer le réseau d'eau, l'installation est alimentée en eau par un réservoir à flotteur suivi d'une pompe d'augmentation de pression.

---

1. Pompe d’augmentation de pression

1. Mettre l’interrupteur principal sur « 0/OFF ».

Arrêter l’installation sans protection antigel (voir le chapitre « Arrêt »).

Installation avec protection antigel :

1. Laisser l’interrupteur principal en position « 1/ON ».

2. Bloquer la piste de lavage dans le point de menu « Lavage » de la commande.

En cas d’absence de risque de gel pendant l’arrêt :

1. Bloquer l’arrivée d'eau.

2. Débrancher le raccordement électrique.

En cas de risque de gel, réaliser, en plus, les étapes suivantes :

1. Vider tous les réservoirs à flotteur.

2. Dévisser les flexibles du réservoir à flotteur et les laisser se vider.

3. Dévisser les flexibles de la pompe haute pression et laisser l'eau s'écouler.

4. Dévisser le flexible haute pression de la tête de pompe et laisser l'eau s'écouler.

5. Retirer les bidons de détergent et les conserver dans un endroit protégé du gel.

En cas de doute, charger le service après-vente de l’arrêt.

1. Démonter la membrane RO et la conserver à l'abri du gel.

2. Vider le réservoir tampon de perméat.

3. Rincer l'installation (sans l'échangeur d'ions) avec une solution antigel.

4. Rincer l'échangeur d'ions avec une solution saline concentrée.

5. Souffler sur toutes les pièces en contact avec l'eau avec de l'air comprimé sans huile.

---

1. Filtre fin d’eau du robinet, fourni par le client
2. Réservoir à flotteur d’eau froide avec séparation de réseau cat. 5 ⁹
3. Pompe de gavage ⁹
4. Réservoir de sel ¹
5. Capteur de dureté 1
6. Tête de commande de l’échangeur d’ions 1
7. Bouteille de l’échangeur d’ions 1
8. Membrane RO ²
9. Manomètre ²
10. Bloc de distribution ²
11. Capteur de pression ²
12. Étrangleur ²
13. Électrovanne eau douce ²
14. Réservoir tampon de perméat ²
15. Interrupteur de niveau RÉSERVOIR TAMPON PLEIN ²
16. Interrupteur de niveau RÉSERVOIR TAMPON VIDE ²
17. Électrovanne perméat ²
18. Clapet anti-retour du détergent
19. Vanne bypass demi-charge avec étrangleur ³
20. Pompe haute pression
21. Soupape de recyclage
22. Clapet anti-retour et étrangleur de la protection antigel ⁴
23. Poignée pistolet avec brosse de lavage (version à 1 outil)
24. Pompe de dosage
25. Tuyau d’aspiration de détergent
26. Filtre d’aspiration de détergent avec vanne de pied
27. Lance à mousse Power (version à 3 outils)
28. Pistolet haute pression avec lance ⁵
29. Lance à mousse ⁵
30. Électrovanne mousse ⁵
31. Électrovanne haute pression (option) ⁵
32. Électrovanne lance à mousse Power ⁶
33. Electrovanne eau chaude
34. Electrovanne eau froide
35. Sonde de température eau chaude
36. Elément chauffant électrique
37. Limiteur de température
38. Capteur de marche à sec
39. Conteneur à flotteur d'eau chaude
40. Tamis ⁷
41. Robinet à boisseau sphérique de protection antigel ⁷
42. Pompe de protection antigel ⁷
43. Filtre de pompe de protection antigel ⁷
44. Étrangleur ⁷
45. Réservoir à flotteur de protection antigel ⁷
46. Électrovanne protection antigel ⁸
47. Filtre ultrafin ²
48. Réservoir à flotteur d’eau froide sans séparation de réseau ¹⁰

¹ uniquement avec l’option adoucissement d’eau

² uniquement avec l’option osmose inverse

³ uniquement pour pompe haute pression de type 908

⁴ uniquement avec l’option de protection antigel (pour toutes les variantes)

⁵ uniquement pour les versions à 2 et 3 outils

⁶ uniquement pour la version à 3 outils

⁷ uniquement pour le circuit antigel

⁸ uniquement en cas de protection antigel avec eau perdue

⁹ uniquement pour les variantes avec séparation de réseau cat. 5

¹⁰ uniquement pour les variantes sans séparation de réseau

Si le levier du pistolet haute pression est relâché pendant le fonctionnement, la vanne du circuit s’ouvre et la pompe haute pression reste en fonctionnement. La nouvelle ouverture de la poignée pistolet met le jet haute pression à disposition.

Lorsque la puissance absorbée est trop élevée, la protection thermique du moteur coupe les modules de pompe.

Le contact de protection de l’enroulement est installé uniquement sur les modèles à 900 l/h.

Le contact de protection de l’enroulement monté dans l’enroulement du moteur de l’entraînement de pompe envoie un signal à la commande en cas de surcharge thermique. Ce signal coupe le moteur.

Si la température de l'eau baisse dans le conteneur à flotteur d'eau chaude, la sonde de température active l'élément chauffant électrique et le désactive lorsque la température maximale est atteinte.

L'interrupteur à flotteur dans le conteneur à flotteur d'eau chaude désactive l'élément chauffant électrique lorsque le niveau d’eau baisse trop.

Empêche le fonctionnement de l'élément chauffant électrique lorsque le réservoir à flotteur d'eau chaude est vide.

Uniquement pour les installations avec échangeur d'ions.

Si la dureté résiduelle de l'eau adoucie dépasse une valeur limite, la commande calcule la capacité résiduelle de la bouteille de l'échangeur d'ions.

La régénération de la bouteille de l'échangeur d'ions s'effectue au plus tard au cours de la nuit suivante.

Uniquement pour les installations avec reverse-osmose.

En cas de manque d'eau, l'installation s'arrête pour éviter la marche en sec de la pompe RO.

Uniquement pour les installations avec reverse-osmose.

Arrête la pompe RO lorsque le réservoir tampon de perméat est plein.

Uniquement pour les installations avec reverse-osmose.

Met en marche la pompe RO lorsque le réservoir tampon de perméat est plein.

La base de la sécurité du fonctionnement d'une installation est une maintenance régulière selon le plan de maintenance suivant.

Utilisez exclusivement les pièces de rechange d'origine du fabricant ou les pièces qu'il recommande, telles que

• les pièces de rechange et d'usure,

• les accessoires,

• les fluides de fonctionnement,

• les détergents.

1. Couper l'interrupteur principal côté construction et le protéger contre toute remise en marche involontaire.

2. Couper l'alimentation en eau.

Exploitant : Les travaux portant la remarque « Exploitant » peuvent être réalisés uniquement par des personnes instruites capables de commander et de maintenir les installations haute pression en toute sécurité.

Service après-vente : Les travaux portant la remarque « Service après-vente » peuvent être réalisés uniquement par les monteurs du service après-vente KÄRCHER ou par des monteurs autorisés par KÄRCHER.

Vous pouvez convenir d'une inspection de maintenance régulière ou conclure un contrat de maintenance avec votre distributeur. Demandez conseil.

WSO : à réaliser uniquement sur les installations avec échangeur d’ions.

RO : à réaliser uniquement sur les installations avec osmose inverse.

1. Placer un collecteur d'huile sous la vis de vidange d'huile.

   ---



   1. Vis de vidange d'huile
   2. Réservoir d'huile
   3. Couvercle

2. Retirer le couvercle du réservoir d'huile.

3. Dévisser la vis de vidange d'huile et collecter l'huile.

4. Visser et serrer la vis de vidange d'huile.

5. Remplir lentement de l’huile fraîche jusqu’aux marquages « MAX » du réservoir d'huile.

6. Poser le couvercle du réservoir d'huile.

7. Éliminer l'huile usagée dans le respect de l'environnement ou la déposer sur un site de collecte autorisé.

1. Ouvrir l'écrou-raccord.

   ---



   1. Robinet à boisseau sphérique de la protection antigel
   2. Tamis
   3. Écrou-raccord
   4. Support

2. Tirer le robinet à boisseau sphérique de la protection antigel vers le bas,

3. Retirer le tamis de son support et le nettoyer.

4. Insérer le tamis.

5. Fixer le robinet à boisseau sphérique de la protection antigel au support à l'aide de l'écrou-raccord.

1. Ouvrir la porte de l'appareil.

2. Rabattre le contrôleur de pièces.

   ---



   1. Contrôleur de pièces

3. Nettoyer le circuit des pièces à l'aide d'un chiffon humide et de produit à vaisselle.

1. Retirer le couvercle du bouton de commande.

   ---



   1. Couvercle

2. Appuyer et maintenir le bouton rouge.

   ---



   1. Arbre à cames
   2. Bouton rouge
   3. Position « Salage et lavage »

3. Tourner l'arbre à cames à la main jusqu'à ce que la flèche pointe sur « Salage et lavage ».

   <steptroubleshooting>

   Le processus de régénération démarre et dure environ 1 heure.



   </steptroubleshooting>

Exploitant : Les travaux portant la remarque « Exploitant » peuvent être réalisés uniquement par des personnes instruites capables de commander et de maintenir les installations haute pression en toute sécurité.

Électricien : Les travaux portant la remarque « électricien » ne peuvent être réalisés que par des personnes disposant d’une formation dans le domaine électrotechnique.

Service après-vente : Les travaux portant la remarque « Service après-vente » peuvent être réalisés uniquement par les monteurs du service après-vente KÄRCHER ou par des monteurs autorisés par KÄRCHER.

Si des erreurs, messages de défaut ou événements sont présents, l'écran de démarrage passe automatiquement à l'affichage de message après 1 minute environ.

Un message présent est indiqué sur la commande par un symbole « Attention » dans le coin supérieur droit.

---

1. Affichage en cas de messages présents

Affichage de messages

---

1. Affichage de la catégorie de message :

   • rouge : erreur critique ; l'installation s'arrête immédiatement

   • jaune : défaut ; l'installation peut continuer à fonctionner

   • vert : événement ; information destinée à l'exploitant

2. Description de l'erreur
3. Informations sur la cause éventuelle de l'erreur et sur la correction de l'erreur.Affichage du numéro de l'erreur ainsi que de la date et de l'heure auxquelles l'erreur s'est produite.
4. Touche d'acquittement de l'erreur.

   Remarque

   Si la touche apparaît sur fond gris, l'erreur est toujours présente et ne peut pas être acquittée.

   Si la touche apparaît sur fond jaune, le défaut est éliminé et l'erreur peut être acquittée.

5. Barre de progression indiquant la durée d'affichage du message actuel.

   Remarque

   L'affichage passe automatiquement à l'écran suivant après 2-3 secondes environ. La progression de la barre est alors complète.

6. Affichage du numéro du message actuel / nombre total de messages.
7. Touches de défilement avant et arrière manuel des différents affichages de messages.

---

1. barre rouge lorsque l'installation est bloquée en raison d'une erreur critique

---

Exemple d'affichage de défaut

---

Exemple d'affichage d'événement

• 500 l/h 6 kW

• 500 l/h 12 kW

• 500 l/h 24 kW

• 900 l/h 6 kW

• 900 l/h 12 kW

• 900 l/h 24 kW

Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat.

Vous trouverez de plus amples informations sur : www.kaercher.com/dealersearch

1. En cas de transport de l’appareil dans des véhicules, le bloquer contre le glissement et le basculement suivant les normes en vigueur.

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : Nettoyeur haute pression

Type : 1.319-xxx

2000/14/CE

2014/30/UE

2006/42/CE (+2009/127/CE)

2011/65/UE

2009/125/CE

(UE) 2019/1781

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

2000/14/CE : Annexe V

1 place

Mesuré : 82

Garanti : 85

2-Platz

Mesuré : 81

Garanti : 83

Les signataires agissent sous ordre et avec le pouvoir de la direction.

---

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tél. : +49 7195 14-0

Télécopie : +49 7195 14-2212

Winnenden, le 01/06/2021
