A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezeknek megfelelően járjon el.

Őrizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára.

Az alábbi kifejezések ismerete fontos a használati utasítás megértéséhez. Ebben a üzemeltetési útmutatóban végig a félkövér szakkifejezéseket használjuk.

Frissvíz - nyersvíz, csapvíz, városi víz

Báziscserélő - WSO, lágyítóberendezés

Lágy víz - lágy víz

Fordított ozmózis (RO) - fordított ozmózis

Koncentrátum - fordított ozmózisból származó, sókkal és ásványi anyagokkal dúsított szennyvíz

Áteresztett anyag - ozmózisos víz, demineralizált víz, sótalanított víz

Használati víz - biológiai víztisztító telepből származó víz

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes újrahasznosítható anyagokat és gyakran olyan alkatrészeket tartalmaznak, mint az elemek, akkumulátorok vagy olaj, amelyek helytelen kezelés vagy ártalmatlanítás esetén veszélyeztethetik az egészséget és a környezetet. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.de/REACH

A motorolajat, a fűtőolajat, a dízelolajat és a benzint ne engedje a környezetbe jutni. Kérjük, védje a talajt, és a fáradt olajat környezetbarát módon ártalmatlanítsa.

Hibás kezelés vagy helytelen használat következtében a kezelőt és más személyeket a következő veszélyek fenyegetik:

• magas víznyomás

• magas elektromos feszültség

• tisztítószer

A személyeket, állatokat és tárgyakat fenyegető veszélyek elkerülése érdekében a berendezés első használata előtt olvassa el az alábbiakat:

• ez a használati utasítás és a biztonsági tanácsok

• a törvényhozók által alkotott nemzeti jogi előírások

• az alkalmazott tisztítószerekhez mellékelt biztonsági tanácsok

Győződjön meg arról, hogy:

• valamennyi útmutatást megértette

• a berendezés valamennyi használója megismerte és megértette az útmutatásban foglaltakat

A berendezés telepítésével, üzembe helyezésével és kezelésével foglalkozó valamennyi személynek:

• rendelkeznie kell a megfelelő képesítéssel

• ismernie kell és be kell tartania az e használati utasításban foglaltakat

• ismernie kell és be kell tartania a vonatkozó előírásokat

Ügyeljen arra, hogy önkiszolgáló üzemmód esetén a berendezés valamennyi használója jól látható információs táblák segítségével tájékoztatást kapjon:

• a lehetséges veszélyekről

• a biztonsági berendezésekről

• a készülék kezeléséről

• Tartsa be a folyadéksugarakra vonatkozó nemzeti előírásokat.

• Tartsa be a villamossági szerelésre vonatkozó nemzeti előírásokat.

• Tartsa be a balesetvédelemre vonatkozó nemzeti előírásokat. Évente ellenőriztesse a berendezést, és őrizze meg az ellenőrzés eredményéről kiadott dokumentumot.

• A karbantartási és javítási munkák elvégzését bízza szakképzett KÄRCHER szerelőkre vagy a KÄRCHER által felhatalmazott szerelőkre.

A berendezés zajszintje maximum 80dB(A). Alapesetben így nincs szükség hallásvédelemre.

A zajt felerősítő alkatrészek tisztításakor a zajszint megemelkedhet. Ez esetben viseljen megfelelő hallásvédőt.

1. Fordítsa el a programválasztó kapcsolót „STOP” állásba.

   ---



   1. Programválasztó kapcsoló

• A kezelőfelületnél érme lett bedobva és a mosóprogram lett kiválasztva.

• A tisztítás magasnyomású pisztollyal, mosókefével és nagyteljesítményű hablándzsával történik.

• A berendezés belső teréhez csak arra felhatalmazott személyzet férhet hozzá karbantartási munkák elvégzése céljából. A berendezés használatakor az ajtónak zárva kell lennie.

Ez az önkiszolgáló mosóberendezés gépjárművek és pótkocsik vízzel és hozzáadott tisztítószerrel történő tisztítására szolgál.

Nem rendeltetésszerűnek minősül, ezért tilos az alábbiak tisztítása:

• emberek és állatok.

  A magasnyomású vízsugár jelentős sérülésveszéllyel jár.

• nem rögzített tárgyak.

  A magasnyomású vízsugár a nem rögzített tárgyakat elsodorhatja, ezek a tárgyak személyi sérülést és más tárgyak károsodását okozhatják.

Az ivóvízhálózattól történő elválasztáshoz használjon, 5-ös típusú s hálózati elválasztót a berendezés és az ivóvízhálózat között. Tartsa be a mindenkor érvényes helyi előírásokat is.

• PH-érték: 6,5...9,5

• elektromos vezetőképesség: Friss víz vezetőképessége + 1200 µS/cm, maximális vezetőképesség 2000 µS/cm

• ülepíthető anyagok (1 l mintamennyiség, 30 perc ülepítési idő): < 0,5 mg/l

• kiszűrhető anyagok: < 50 mg/l, abrazív anyagok kizárva

• Szénhidrogének: < 20 mg/l

• Klorid: < 300 mg/l

• Szulfát: < 240 mg/l

• Kalcium: < 200 mg/l

• Összkeménység: < 28°dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Vas: < 0,5 mg/l

• Mangán: < 0,05 mg/l

• Réz: < 2 mg/l

• Aktív klór: < 0,3 mg/l

• kellemetlen szagoktól mentes

A fagyvédelem nélküli berendezést a várható fagy előtt le kell állítani.

A fagyvédelemmel ellátott berendezés a „Fagyvédelem” szakaszban említett feltételek teljesülése esetén -20°C-ig fagybiztos, ennél alacsonyabb hőmérséklet esetén viszont le kell állítani.

1. Kapcsolja be a helyszíni áramellátást.

2. Nyissa ki a helyszíni vízelzáró szelepet.

3. Nyissa ki a zárakat.

   ---



   1. Készülékkapcsoló
   2. Zár
   3. Ajtó

4. Nyissa ki az ajtót.

5. A készülékkapcsolót forgassa „1/ON” állásba.

6. Csukja be az ajtót.

Az aktív mosóprogram kiválasztása a mosóprogram-kapcsolóval történik.

---

1. Mosóprogram-kapcsoló

A program megszakad.

Alaphelyzet. A tisztítószerszámok a szerszámtartóban vannak.

Megjegyzés: A „STOP” funkció minden kapcsolóállásban, mosóprogram nélkül aktív.

A makacs szennyeződés feloldása.

Víz és speciális tisztítószer együttesen.

A magasnyomású sugár távolsága legalább 80 cm.

A fékmaradványok feloldása.

Víz és speciális tisztítószer együttesen.

Hatási idő: maximum 2 perc. Alkalmazása az autómosás előtt és csak réteges vagy lakkozott felniken történik.

A durva szennyeződés eltávolítására.

Víz és tisztítószer.

A magasnyomású sugár távolsága legalább 30 cm.

Alapos fényesítés aktív habbal.

A mosókefét csak programfutás közben és csak a magasnyomású mosás után használja.

A sampon és a hab leöblítéséhez használjon tiszta hidegvizet.

A magasnyomású sugár távolsága legalább 50 cm.

Meleg víz festékkonzerválóval.

Csak az öblítést követően alkalmazza.

A magasnyomású sugár távolsága legalább 80 cm.

A bogármaradványok feloldása.

Víz és bogáreltávolító tisztítószer.

A magasnyomású sugár távolsága legalább 30 cm.

A makacs szennyeződések eltávolítása.

Víz és speciális tisztítószer együttesen.

A magasnyomású sugár távolsága legalább 30 cm.

Foltmentes szárítás.

Ásványtalanított víz szárító folyadékkal.

A magasnyomású sugár távolsága legalább 80 cm.

1. Fordítsa a programválasztó kapcsolót az óhajtott mosási programra.

   ---



   1. Programválasztó kapcsoló
   2. Programból hátralévő idő kijelző (opció)
   3. Érmenyílás
   4. Indítógomb

2. A rendszer kialakításától függően helyezzen be egy érmét, vagy nyomja meg a Start gombot.

   Megjegyzés

   Futtatott mosási program esetén a víz abban az esetben is szivárog a nem használt magasnyomású pisztolynál ha a tisztíószerszám fúvókája nincs használatban. A fagyálló funkció miatt a magasnyomású pisztoly nem záródik teljesen.

1. A magasnyomású sugárral történő tisztításhoz nyomja meg reteszelő kart, húzza hátra a tisztítókefét és kattintsa be.

   ---



   1. Tisztítókefe
   2. Reteszelő kar
   3. Magasnyomású pisztoly
   4. Ravasz
   5. Biztonsági retesz

2. A magasnyomású sugárral történő tisztításhoz nyomja meg reteszelő kart, tolja előre a tisztítókefét és kattintsa be.

3. Oldja ki a biztonsági reteszt.

4. Húzza meg a ravaszt.

Itt magasnyomású pisztolyok és tisztítókefék külön szerszámként állnak rendelkezésre.

Itt 3 különböző eszköz található:

• Magasnyomású pisztoly

• Tisztítókefe

• Nagyteljesítményű hab lándzsa

• A mosási idő az érme behelyezése vagy a Start gomb megnyomása után kezdődik.

• A maradékérték kijelző a hátralevő mosási időt jelzi.

Megjegyzés:a mosási időt a készülék akkor is méri, ha a programválasztó kapcsoló a „STOP“ állásban található. Ha a mosási idő alatt további érméket dob a készülékbe, a bedobott érméket a rendszer regisztrálja és meghosszabbítja az aktuális mosási időt.

1. Nyissa ki a készülék ajtóját.

2. A tisztítószert tartalmazó tartályt helyezze a készülékbe.

   ---



   1. 1. adagolószivattyú (sárga)
   2. 2. adagolószivattyú (piros)
   3. 3. adagolószivattyú (zöld, opció)
   4. 4. adagolószivattyú (opció)
   5. Tisztítószeres kanna
   6. A tisztítószer-szívószűrő

   Megjegyzés

   Az adagolószivattyúk és a tisztítószer szívószűrők színjelöléssel rendelkeznek.

3. Az adagolószivattyúk tisztítószer-szívószűrőjét az alábbi táblázat szerint telepítse a tisztítószert tartalmazó tartályba. A tömlőt annyira tolja be, hogy a szűrő a kanna aljára kerüljön.

   Adagoló szivattyú	Mosási program
   1 (sárga)	Magasnyomású mosás	RM 806
   1 (sárga)	Habos mosás	RM 806
   2 (piros)	Forró viasz	RM 820
   3* (zöld)	Bogáreltávolító	RM 806
   3* (zöld)	Szennyoldó	RM 806
   4* (zöld)	Eros hab	RM 838
   4* (fehér)	Eros felnihab	RM 802
   4* (piros)	Hatékony ápolás	RM 821

   * Opcionális

1. A programválasztó kapcsolón válassza ki azt a programot, amelyben a megfelelő tisztítószert használja.

2. Végezze el a mosóprogramot, amíg a szívótömlő buborékmentes.

1. Vegye le a sótartály fedelét.

   ---



   1. Fedél
   2. Sótartály

2. Töltse fel a sótartályt a tetejéig a vízlágyító sóval.

3. Helyezze fel a sótartály fedelét.

1. Nyomja meg többször a Keményítő gombot az alapcserélő vezérlőfején, míg a készülék kijelzi az óhajtott intervallumot a kijelzőn.

   0	Kikapcsolva
   0,3	Regenerálás 8 óránként
   0,5	Regenerálás 12 óránként
   1...30	Regeneráció X naponta

   Megjegyzés

   Szállításkor a 0/Kikapcsolva érték van beállítva. A készülék telepítésekor a beállításokat a szerviztechnikus biztosítja a helyi körülmények függvényében.

1. Nyomja meg a só gombot annyiszor, amíg a kívánt sóoldat adagolás meg nem jelenik a kijelzőn.

Célérték beállítása:

• BA 42: 2,5 kg

• BA 65: 4,5 kg

1. Nyomja meg az idő gombot annyiszor, amíg az aktuális óra meg nem jelenik a kijelzőn.

Az érintésvezérelt képernyő (érintőképernyő) a berendezésben található elektromos dobozban van elhelyezve.

---

1. Érintőképernyő
2. Elektromos doboz

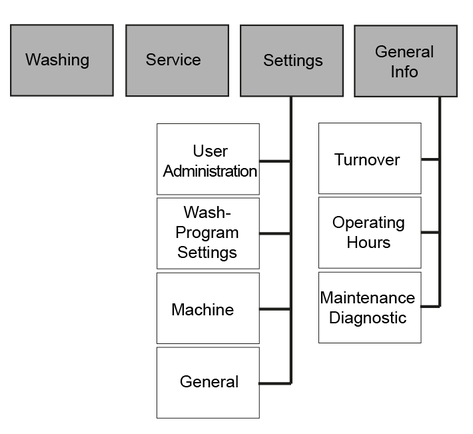

A következő funkciók jelennek meg a Start menüben.

---

Start menü

1. Dátum
2. Időpont
3. Bejelentkezett felhasználó
4. Esedékes karbantartás
5. Üzemállapot szimbólum
6. “Washing” menügomb
7. „Service” menügomb (csak jelszót ismerő szervizszemélyzet számára elérhető)
8. “Settings” menügomb
9. “General Info” menügomb

Üzemállapot szimbólum

	Berendezés nyitva
	Berendezés zárva
	Berendezés rendben
	Esemény áll fenn
	Üzemzavar áll fenn

Felhasználó szimbólumok

	Operator
	Owner
	Service

1. Nyomja meg a módosítani kívánt tulajdonság melletti Beállítás módosítása gombot.

   Beállítás módosítása gomb

   Megnyílik egy kiválasztó ablak a kívánt beállítás kiválasztásához, vagy egy virtuális billentyűzet a kívánt érték megadásához.

A rendszer aktuális üzemállapota a Washing menüben jelenik meg.

---

1. Egyenleg (összeg) /maradék mosási idő
2. Futó mosóprogramMűködési idő mosási értékenként / A mosási értéknek megfelelő (pénz)összeg
3. Menüpont megnevezése
4. Kijelző: Berendezés nyitva (zöld) vagy berendezés zárva (piros)
5. Kezdőlap-gombrövid gombnyomás - ugrás vissza a menüszintrehosszú gombnyomás - ugrás vissza a Start-menübe

A Service menü csak az ügyfélszolgálat számára érhető el.

A berendezés működési paraméterei a Settings menüben állíthatók be.

---

1. “General” menügomb
2. “Machine” menügomb
3. “Wash-Program Settings” menügomb
4. “User Administration” menügomb

A Felhasználócsoport kijelöléséhez használja a(z)User Administration menüt. A különböző felhasználócsoportok különböző hozzáférési jogosultságokkal rendelkeznek

---

1. „Service” gomb
2. „Owner” gomb
3. „Operator” gomb

A(z) „Owner” és „Service” felhasználócsoportok kiválasztásakor adott kód megadása kötelező.

---

1. Billentyűzet
2. Beviteli ablak
3. Bevitel megerősítése
4. Bevitel törlése

A kód megváltoztatása

A(z)Owner felhasználócsoport esetében a kód bejelentkezés után módosítható.

1. Nyomja meg a „...” gombot.

   ---



   1. A „...” menügomb

2. A(z) „EnterNew Code” ablakban adja meg az óhajtott kódot.

3. A(z) „Confirm New Code” ablakban adja meg ugyanazt a kódot megerősítés céljából.

Használja a(z)Wash-Program Settings menüt a különböző mosási programok paramétereinek beállítására.

---

1. Következő ablak gomb
2. Mosási program módosítás gomb
3. Előző ablak gomb
4. 1/2 ablak
5. Mosási program neve

Adott mosási program paramétereinek módosítása

1. Használja az ablakot az óhajtott mosási program paramétereinek kijelölésére. Használja erre a célra a Következő ablak és az Előző ablak gombokat.

2. Az óhajtott mosási program kiválasztásához nyomja meg az adott mosási program melletti Mosási program módosítása gombot.

   ---



   1. Paraméter módosítása gomb
   2. Mosási program futtatási ideje másodpercben
   3. Víztípus (meleg víz/hideg víz)
   4. Tisztítószer adagolás (az adagolószivattyú teljesítménye %-ban)
   5. A mosási program neve
   6. Tisztítószer neve
   7. Tisztítószer csere gomb (a szín megegyezik az adagolószivattyú színkódjával)

3. Az óhajtott paraméter módosításához nyomja meg a gombot.

4. A kijelzőn nyomja meg az óhajtott paramétert.

   Alapbeállítás

   Mosási program	Adagoló szivattyú	víz típusa	Programfuttatási idő
   Magasnyomású mosás	1 (sárga)	meleg	90 mp.
   Habos mosás	1 (sárga)		135 mp.
   Öblítés	-	hideg	105 mp.
   Forró viasz	2 (piros)	meleg	54 mp.
   Bogáreltávolító	3 (zöld)	meleg	75 mp.
   Szennyoldó	3 (zöld)	meleg	75 mp.
   Eros hab			60 mp.
   Eros felnihab			60 mp.
   Hatékony ápolás		hideg	75 mp.

   Mosási program	Tisztítószer adagolása
   	500 l/h		900 l/h
   	%	ml/perc	%	ml/perc
   Magasnyomású mosás	8	kb. 6	16	kb. 12
   Habos mosás	8	kb. 6	16	kb. 12
   Öblítés	-	-	-	-
   Forró viasz	10	kb. 7	20	kb. 14
   Bogáreltávolító	20	kb. 14	40	kb.: 28
   Szennyoldó	20	kb. 14	40	kb. 28
   Eros hab	30	kb. 21	30	kb. 21
   Eros felnihab	30	kb. 21	30	kb. 21
   Hatékony ápolás	10	kb.: 7	20	kb. 14

A Machine menüben állíthatók be a berendezésparaméterek és a mosási hely blokkolható.

---

1. “Lock” menügomb
2. “Coin value” menügomb
3. “Components” menügomb

A melegvíz hőmérséklete a Components menüben állítható be.

---

1. Számérték módosítása gomb
2. Melegvíz hőmérséklete °C-ban
3. Menü Components
4. Hot water temperature

A(z)Coin value menüvel állítsa a Programfuttatási idő lehetőség Mosási értékét 100%-ra és az érmeellenőrző különböző csatornái Érmeérték lehetőségének beállítására.

---

1. Következő ablak gomb
2. Beállítás módosítása gomb
3. Előző ablak gomb
4. Egyenleg interfészzöld: Az ebből a csatornából származó érmék beleszámítódnak a forgalombasárga: Az érméket a mérleg nem tartalmazza
5. Érmeértékek:

   • Channel ... amount: Elektronikus érmeellenőrző csatornái

   • External amount: Mechanikus érmeellenőrző

   • External 1 amount: Fizetési rendszer RFID-el

6. szükséges érmeérték a mosási program 100%-os futtatásához

1. Az óhajtott érték mellett nyomja meg a Beállítás gombot.

2. Adja meg az óhajtott értéket.

A Lock menüben zárolható a mosási hely vagy oldható fel a zárolás.

A zárolás a beállított nyitvatartási időpontoktól függetlenül érvényes.

---

1. Beállítás módosítása gomb
2. 1. mosási hely zárolása

1. Nyomja meg a Beállítás módosítása gombot.

   ---



   1. Mosási hely zárolása gomb
   2. Zárolás feloldása gomb

2. Nyomja meg a kívánt gombot.

A General menüben állítható be az idő, a dátum és az üzemidő, ill. itt választható ki a kijelző nyelve.

---

1. “System” menügombCsak a szervizszemélyzet számára
2. “Language” menügomb
3. “Operation Hours Holidays” menügomb
4. “Date Time” menügomb

Az idő, a dátum és a nyári időszámítás a Date Time menüben állítható be.

---

1. Dátum beállítása gomb
2. Idő beállítása gomb
3. Nyári időszámítás aktív kijelzés
4. beállított dátum
5. Beállított idő
6. Nyári/Téli időszámítás átkapcsoló gomb

Óraidő beállítása

1. Nyomja meg az Idő beállítása gombot.

   ---



   1. Billentyűzet
   2. Beviteli mező módosítása gomb
   3. aktív beviteli mező
   4. Beállítások alkalmazása gomb és kilépés az ablakból
   5. Aktív mező neve, minimális érték, maximális érték
   6. Kilépés az ablakból gomb, módosítások mellőzése

2. A Beviteli mező módosítása gombbal válassza ki a kívánt beviteli mezőt.

3. Törölje a mező tartalmát a billentyűzet Törlés gombjának megnyomásával.

4. Adja meg a kívánt értéket a billentyűzet segítségével.

5. Ismételje meg a folyamatot, amíg az összes kívánt módosítást el nem végezte.

6. Lépjen ki az ablakból.

A Operation Hours Holidays menüben határozható meg a hét minden napjára és az ünnepnapokra vonatkozó nyitvatartási idő. Ezen kívül a rögzített és a mozgó ünnepnapok is meghatározásra kerülnek.

A beállítás a Date Timemenüben ismertetett elv szerint történik.

---

1. “Holiday variable” menügomb
2. “Holiday fix” menügomb
3. “Operation Hours” menügomb

Menü Operation Hours

---

1. Egy napot előre gomb
2. Üzem vége beállítás gomb
3. Egy napot hátra gomb
4. Üzem vége időpont
5. A hét napja (hétfő...vasárnap, ünnepnap)
6. Üzemkezdet időpont
7. Üzemkezdet beállítása gomb
8. Egész nap nyitva gomb
9. Egész nap zárva gomb

Menü Holiday fix

Az állandó ünnepnapok minden évben azonos dátumú napra esnek.

---

1. Következő ünnepnap gomb
2. Előző ünnepnap gomb
3. Dátum beállítása gomb
4. 1. Ünnepnap a 20 ünnepnapból
5. Az ünnepnap dátuma (a példában még nincs dátum beállítva)

---

1. Billentyűzet
2. Beviteli mező módosítása gomb
3. Hónap
4. Nap (jelenleg aktív beviteli mező)
5. Beállítások alkalmazása gomb és kilépés az ablakból
6. Aktív mező neve, minimális érték, maximális érték
7. Kilépés az ablakból gomb, módosítások mellőzése

Menü Holiday variable

A mozgó ünnepnapok minden évben egy másik dátumra esnek.

A beállítás ugyanannak az elvnek megfelelően történik, mint a Holiday fixesetén, itt azonban az évet is be kell állítani.

Ebben a menüben választható ki a kijelzőn megjelenő nyelv.

A General Info menüben megtekinthetők az üzemórák, a forgalom, a karbantartási információk és az üzemzavar üzenetek.

---

1. “Maintenance Diagnostic” menügomb
2. “Operating Hours” menügomb
3. “Turnover” menügomb

A Turnover menü megjeleníti az összesített és a napi forgalmat.

A napi forgalom törölhető.

---

1. “Daily turnover” menügomb
2. “Total turnover” menügomb

---

Napi forgalom

1. Berendezés napi forgalom = 1. mosóhely napi forgalom
2. Forgalom törlése gomb (csak napi forgalom esetén)

---

1. Napi forgalom törlése
2. Valóban törölni kívánja a napi forgalom adatokat?
3. Nem
4. Igen

A Operating Hours menüben látható az egyes berendezésrészek, valamint az egyes mosogatóprogramok üzemideje.

---

1. „Programs” menügomb, mosóprogramok üzemórái
2. "Pumps” menügomb, berendezés-alkatrészek üzemórái

---

Berendezés-alkatrészek üzemórái

1. Következő ablak gomb
2. Előző ablak gomb
3. Nagynyomású szivattyú üzemórák
4. 1. adagolószivattyú üzemórák
5. 2. adagolószivattyú üzemórák
6. RO szivattyú üzemórák (opció)

---

1. Melegvíz-fejlesztő üzemórák
2. Ultrafinom szűrő (WSO) üzemórák

A Maintenance Diagnostic menü megjeleníti a következő karbantartásig hátralévő időt, a rendszerinformációkat, a hibaüzeneteket és az eseményeket.

---

1. “Event History” menügomb
2. “Fault History” menügomb
3. “System Information” menügomb
4. “Interval” menügomb

A Interval menüben az egyes rendszerösszetevők következő karbantartásáig hátralévő idő jelenik meg.

---

1. Következő ablak gomb
2. Előző ablak gomb
3. Nagynyomású szivattyú hátralévő működési ideje
4. 1. adagolószivattyú hátralévő működési ideje
5. 2. adagolószivattyú hátralévő működési ideje
6. RO szivattyú (opció) hátralévő működési ideje

---

1. Az ultrafinom szűrő (WSO) hátralévő működési ideje

A System Information menü a rendszeradatokat, a vezérlés beállításait és a vezérlés működési adatait jeleníti meg.

---

1. Következő ablak gomb
2. Előző ablak gomb
3. Szoftververzió
4. A berendezés cikkszáma
5. A berendezés sorozatszáma
6. A vezérlés sorozatszáma

---

1. A vezérlés IP beállításai
2. A vezérlés működési ideje órában
3. Üzembe helyezés dátuma
4. utolsó szerviz

---

1. a hibák aktuális száma a hibamemóriában / a hibamemória legutóbbi visszaállítása

A Fault History menü a hibaüzeneteket jeleníti meg a hibamemória utolsó törlése óta.

---

1. Hibamemória törlése gomb
2. Hibaleírás
3. Hibaüzenet időpontja
4. Hibaszám

---

1. Hibamemória törlése
2. Valóban törölni kívánja a hibamemóriát?
3. Nem
4. Igen

A Event History menü felépítése megegyezik a Fault History menü felépítési elvével.

A fagyvédelmi berendezés fűtőventilátorból és fagyvédelmi körből vagy vízveszteséggel működő fagyvédelemből áll.

Megjegyzés: Fagyvédő berendezés rendelkezésre állása esetén biztosítani kell a következőket:

• Korlátozott mosóüzem, ha a hőmérséklet – 5 °C alatti. Korlátozott mosóüzemben rendszeresen ellenőrizni kell, hogy a mosókefe nincs-e eljegesedve. Az eljegesedett mosókefével végzett mosás a jármű károsodását okozhatja. Bejegesedett mosókefe esetén a mosókefét zárolni kell, ill. 1-szerszámos kivitel esetén a kombi-szórócsövet nagynyomású szórócsőre kell cserélni. Ha a mosóüzemnek alacsonyabb hőmérsékletem is működnie kell, akkor vegye fel a kapcsolatot az illetékes ügyfélszolgálattal. Ha a hőmérséklet -15 °C alatt van, akkor a mosóüzem működtetése nem ésszerű, mert a járművön jéglerakódás képződhet. A lerakódott jég adott esetben a jármű fontos részegységeinek működését is akadályozhatja. Ezért a berendezés használatát -15 °C alatti hőmérsékleten be kell szüntetni.

• A berendezés fagybiztonsága -20 °C-ig. Ha a hőmérséklet -20 °C alatti, akkor végre kell hajtani a „Fagy miatti üzemen kívül helyezés” műveletet.

• Az áram- és vízellátás folyamatos biztosítása. A vízellátás fagyvédett módon történő megoldása.

• A berendezés szakszerű felállítása és beszerelése.

• A fűtőventilátor megfelelő beállítása.

• A „karbantartás és ápolás” fejezet szerinti valamennyi karbantartási művelet megfelelő elvégzése.

• Minden tisztítóeszköz vissza van helyezve a szerszámtartókba.

• A berendezéshez tartozó, fagyvédelmi furattal ellátott nagynyomású szórópisztoly fel van szerelve.

• A berendezést és a tisztítószerszámot összekötő tömlővezeték nincs meghosszabbítva, illetve nem cserélték ki hosszabb tömlőre.

• A fenti hőmérsékletadatok a felállítási helyre vonatkoznak. Az időjárás-előrejelzés szerinti hőmérsékletadatok nem mérvadóak.

A fűtőventilátor a fagy elleni védelemként fűti a berendezés belső terét.

1. Fordítsa a teljesítményszabályozót az „I¨ fokozatra.

   ---



   1. Fagyvédelem szimbólum
   2. Termosztátszabályozó
   3. Teljesítményszabályozó

2. Állítsa be a termosztátszabályozót a külső hőmérséklettől függően:

   1. Ha a külső hőmérséklet -10 °C feletti, állítsa a termosztátszabályozót Fagyvédelem állásba.

   2. Ha a külső hőmérséklet -10 °C alatt van, állítsa a termosztátszabályozót "I" állásba.

Megjegyzés: A fagyvédő berendezés csak bekapcsolt berendezés és zárt ajtó mellett működik. Ezért a készülék kapcsolót nem szabad „0/OFF” helyzetbe állítani. Ugyancsak tilos megszakítani a berendezés áramellátását. A fűtőventilátor működése megszakad, ha magasnyomású szivattyút üzemeltetnek.

Fagyveszély esetén keringetett víz áramlik át a tisztítóeszközökön és azok tápvezetékein, így azok védve vannak a fagytól.

A fagyvédelmi cirkulációt a fagyvédelmi szivattyú indítja be.

A következő alkatrészek jelzik, hogy a rendszer fel van szerelve fagyvédelmi körrel:

---

1. Fagyvédelmi golyósszelep szitával
2. Fagyvédelmi úszótartály
3. Fagyvédelmi szivattyú
4. A fagyvédelmi szivattyú szűrője

Fagyveszély esetén friss víz áramlik át a tisztítóeszközökön és azok tápvezetékein, így azok védve vannak a fagytól. Ezután a víz a szennyvízbe kerül.

A Fagyvédelem mágnesszelep megléte azt jelzi, hogy a rendszer fel van szerelve ezzel a fagyvédelmi változattal.

---

1. Fagyvédelem mágnesszelep
2. Fagyvédelem gömbszelep

A jobb áttekinthetőség érdekében a fagyvédelem fenntartását szolgáló karbantartási munkálatokat még egyszer összefoglaljuk. A fagyvédelem ellenőrzése érdekében a munkálatokat a fagyos időszak kezdete előtt évente el kell végezni. A „Karbantartás és ápolás” fejezetben ismertetett karbantartási munkálatokat télen is el kell végezni.

1. Csavarja le a fúvóka előrészét.

   ---



   1. Fúvóka előrész
   2. Szűrő
   3. Fúvókatartó

2. Távolítsa el és tisztítsa meg a szűrőt.

3. Helyezze be a szűrőt.

4. A fúvóka előrészét csavarja és rögzítse a fúvókatartóra.

A vízhálózatról történő leválasztáshoz a berendezést egy nyomásfokozó szivattyúval szerelt úszótartályból kell vízzel ellátni.

---

1. Nyomószivattyú

1. A készülék kapcsolóját állítsa „0/OFF” helyzetbe.

A fagyvédelem nélküli berendezés üzemen kívül helyezése (lásd az „Üzemen kívül helyezés” fejezetet).

Fagyvédelemmel ellátott berendezés:

1. A készülék kapcsolóját hagyja „1/ON” helyzetben.

2. A vezérlés “Washing“ menüpontjában zárolja a mosási helyet.

Üzemszünet közben nem lép fel fagyveszély:

1. Zárja el a vízellátást.

2. Szakítsa meg az áramellátást.

Fagyveszély esetén a következőket is végre kell hajtani:

1. Ürítse ki az összes úszótartályt.

2. Csavarja le az úszótartályok tömlőit, és folyassa ki belőlük a vizet.

3. Csavarja le a magasnyomású pumpa tömlőit, és engedje ki belőlük a vizet.

4. Csavarja le a szivattyúfej magasnyomású tömlőjét, és engedje le a vizet.

5. Vegye le a tisztítószeres kannát és tárolja fagymentes helyen.

Ha nem biztos a dolgában, akkor az üzemen kívül helyezést bízza az ügyfélszolgálatra.

1. Távolítsa el az RO-membránt, és tárolja fagymentes helyen.

2. Ürítse ki a szivárgás puffertartályt.

3. Öblítse át a berendezést (báziscserélő nélkül) fagyálló oldattal.

4. Öblítse át a báziscserélőt koncentrált sóoldattal.

5. Fúvassa ki az összes vízzel érintkező alkatrészt olajmentes sűrített levegővel.

---

1. Frissvíz finomszűrő, a helyszínen
2. Hidegvizes úszótartály 5 ⁹kategóriás hálózati elválasztóval
3. ⁹kiemelő szivattyú
4. ¹sótartály
5. 1 keménység érzékelő
6. 1 báziscserélő vezérlőfej
7. 1 bázis cserepalack
8. ²RO-membrán
9. ²manométer
10. ^2.elosztó blokk
11. ^2.nyomásérzékelő
12. ²fojtó
13. ²lágyvíz mágnesszelep
14. ²permeátum puffertartály
15. ²PUFFERTARTÁLY TELE szintkapcsoló
16. ²PUFFERTARTÁLY ÜRES szintkapcsoló
17. ²permeátum mágnesszelep
18. Visszacsapószelep tisztítószer
19. ^3-asfojtóval rendelkező félterheléses bypass szelep
20. Magasnyomású szivattyú
21. Túlfolyószelep
22. ⁴-es fagyvédelmi visszacsapó szelep és fojtó
23. Mosókefés kézi szórópisztoly (1 szerszámos kivitelezés)
24. Adagoló szivattyú
25. Tisztítószer szívótömlője
26. Lábszelepes tisztítószer szívószűrő
27. Power hablándzsa (3 szerszámos kivitelezés)
28. ⁵-ös szórócsővel rendelkező magasnyomású pisztoly
29. ⁵-ös hablándzsa
30. ⁵-ös hab mágnesszelep
31. ⁵-ös magasnyomású mágnesszelep (opcionális)
32. ⁶-os Power hablándzsás mágnesszelep
33. Meleg víz mágnesszelepe
34. Hideg víz mágnesszelepe
35. Meleg víz hőmérséklet-érzékelője
36. Elektromos fűtőelem
37. Hőmérséklet-határoló
38. Szárazonfutás-érzékelő
39. Meleg víz úszótartálya
40. ⁷szita
41. ⁷fagyvédelmi gömbszelep
42. ⁷fagyvédelmi szivattyú
43. ⁷fagyvédelmi szivattyú szűrő
44. ⁷fojtó
45. ⁷úsztatótartály fagyvédelem
46. ⁸mágnesszelep fagyvédelem
47. ²ultrafinom szűrő
48. Hidegvizes úsztatótartály ¹⁰-es kategóriás hálózati elválasztó nélkül

¹ kizárólag vízlágyítási opció esetén

² kizárólag fordított ozmózis esetén

³ kizárólag 908-as típusú magasnyomású szivattyúk esetén

⁴ kizárólag fagyvédelmi opció esetén (összes változat)

⁵ kizárólag 2- és 3 szerszámos kivitelezés esetén

⁶ kizárólag 3 szerszámos kivitelezés esetén

⁷ kizárólag fagyvédelmi kör esetén

⁸ kizárólag szivárgó vízzel jelentkező fagyvédelem esetén

⁹ kizárólag telepített 5. kategóriás hálózati elválasztók esetén

¹⁰ kizárólag hálózati elválasztókkal nem rendelkező kivitelezések esetén

Ha üzem közben elengedi a magasnyomású pisztoly működtető karját, akkor kinyílik a cirkulációs szelep, a magasnyomású pumpa továbbra is üzemel. A kézi szórópisztoly ismételt kinyitásakor a magasnyomású sugár azonnal rendelkezésre áll.

Túl nagy áramfelvétel esetén a motorvédő kapcsoló kikapcsolja a szivattyúmodult.

A tekercsvédő érintkező csak a 900 l/óra teljesítményű modellek beépített tartozéka.

A szivattyúhajtómű motortekercsében lévő tekercsvédő érintkező termikus túlterhelés esetén jelet küld a vezérlésnek. Ez a jel kikapcsolja a motort.

Ha meleg víz úszótartályában csökken a meleg víz hőmérséklete, akkor a hőmérséklet-érzékelő bekapcsolja az elektromos fűtőelemet, majd a maximális hőmérséklet elérésekor kikapcsolja azt.

Ha a vízszint túl alacsonyra süllyedt, akkor a meleg víz úszótartályának úszókapcsolója lekapcsolja az elektromos fűtőelemet.

Megakadályozza az elektromos fűtőelem működését, ha a melegvíz úszótartály kiürül.

Csak báziscserélővel ellátott berendezéseknél.

Ha a lágyított víz maradék keménysége meghaladja a határértéket, a vezérlés kiszámítja a báziscserélő palack maradék kapacitását.

A báziscserélő palack regenerálása legkésőbb a következő éjjel kezdődik.

Csak fordított ozmózisos berendezéseknél.

Vízhiány esetén a berendezés leáll, hogy megakadályozza a RO szivattyú szárazonfutását.

Csak fordított ozmózisos berendezéseknél.

Amikor a szivárgás puffertartály megtelik, kikapcsolja az RO szivattyút.

Csak fordított ozmózisos berendezéseknél.

Amikor a szivárgás puffertartály megtelik, bekapcsolja az RO szivattyút.

A berendezés üzembiztonságát az alábbi karbantartási terv szerinti rendszeres karbantartás alapozza meg.

Kizárólag a gyártó eredeti pótalkatrészeit vagy a gyártó által ajánlott alkatrészeket alkalmazza a következők tekintetében:

• pótalkatrészek és kopó alkatrészek,

• tartozék alkatrészek,

• üzemanyagok,

• tisztítószer.

1. Kapcsolja ki a helyszíni főkapcsolót, és biztosítsa az újrabekapcsolás ellen.

2. Szakítsa meg a vízellátást.

Üzemeltető: Az „Üzemeltető” megjelölésű munkálatokat kizárólag olyan képzett személyek végezhetik el, akik a magasnyomású berendezéseket biztonságosan tudják kezelni és karbantartani.

Ügyfélszolgálat: Az „Ügyfélszolgálat” megjelölésű munkálatokat kizárólag a KÄRCHER ügyfélszolgálat szerelői vagy a KÄRCHER által felhatalmazott szerelők végezhetik el.

Kereskedőjével megállapodhatnak egy rendszeres biztonsági felülvizsgálatban vagy köthetnek egy karbantartási szerződést. Javasoljuk, hogy kérjen tanácsot.

WSO: kivitelezés kizárólag a báziscserélővel rendelkező rendszere esetében

RO: kizárólag fordított ozmózisos berendezések esetén.

1. Állítson egy olajfelfogó tartályt az olajleeresztő csavar alá.

   ---



   1. Olajleeresztő csavar
   2. Olajtartály
   3. Fedél

2. Vegye le az olajtartály fedelét.

3. Csavarja ki az olajleeresztő csavart és fogja fel az olajat.

4. Csavarja be és húzza meg a olajleeresztő csavart.

5. Töltsön lassan új olajat az olajtartály „MAX” jelöléséig.

6. Helyezze fel az olajtartály fedelét.

7. A fáradt olajat környezetbarát módon ártalmatlanítsa vagy adja le valamelyik hivatalos gyűjtőhelyen.

1. Lazítsa meg a hollandi anyát.

   ---



   1. Fagyvédelem golyóscsap
   2. Szita
   3. Hollandi anya
   4. Tartó

2. Húzza lefelé a fagyvédelem golyóscsapot,

3. Húzza ki a szűrőt a tartóból, és tisztítsa meg.

4. Helyezze be a szitát.

5. Csatlakoztassa a fagyvédelem golyóscsapot a tartóhoz a hollandi anyával.

1. Nyissa ki a készülék ajtaját.

2. Nyissa ki az érmevizsgálót.

   ---



   1. Érmeellenőrző

3. Tisztítsa meg az érmevágányt mosószeres nedves kendővel.

1. Vegye le a vezérlőgomb fedelét.

   ---



   1. Fedél

2. Tartsa lenyomva a piros gombot.

   ---



   1. Bütykös tengely
   2. Piros gomb
   3. „Sózás és mosás” állás

3. Forgassa el kézzel a bütykös tengelyt, amíg a nyíl a „Sózás és mosás” pontra nem mutat.

   <steptroubleshooting>

   A regenerációs folyamat elindul és körülbelül 1 óráig tart.



   </steptroubleshooting>

Üzemeltető: Az „Üzemeltető” megjelölésű munkálatokat kizárólag olyan képzett személyek végezhetik el, akik a magasnyomású berendezéseket biztonságosan tudják kezelni és karbantartani.

Villamos szakember: A „Villamos szakember” megjelölésű munkálatokat kizárólag elektrotechnikai szakképesítéssel rendelkező személyek végezhetik el.

Ügyfélszolgálat: Az „Ügyfélszolgálat” megjelölésű munkálatokat kizárólag a KÄRCHER ügyfélszolgálat szerelői vagy a KÄRCHER által felhatalmazott szerelők végezhetik el.

Kritikus hibák, hibaüzenetek ill. események esetén a kezdőképernyő kb. 1 perc elteltével automatikusan átvált az értesítési nézetre.

A vezérlőn megjelenik a fennálló üzenet egy Figyelem szimbólummal a jobb felső sarokban.

---

1. Kijelző fennálló üzenetek esetén

Értesítési üzenetek

---

1. Értesítési kategória megjelenítése:

   • piros: kritikus hiba; a berendezés azonnal leáll

   • sárga: üzemzavar; a berendezés tovább üzemeltethető

   • zöld: esemény; információ az üzemeltető számára

2. Hibaleírás
3. A hiba lehetséges okára és elhárítására vonatkozó információk.Megjeleníti a hibaszámot, valamint a hiba bekövetkezésének dátumát és időpontját.
4. A hiba nyugtázására szolgáló gomb.

   Megjegyzés

   Ha a gomb szürke hátterű, a hiba továbbra is fennáll és nem nyugtázható.

   Ha a gomb sárga hátterű, az üzemzavart elhárították és a hiba nyugtázható.

5. Progressziós oszlop: megjeleníti, hogy az aktuális üzenet mennyi ideje látható.

   Megjegyzés

   A nézet kb. 2-3 másodperc elteltével automatikusan a következő képre vált. Az oszlop ezután teljesen a végére ér.

6. Megjeleníti az aktuális üzenetszámot / az összes üzenet számát.
7. Gombok a különböző üzenetnézetek közötti kézi előre-hátra lapozáshoz.

---

1. piros sáv kritikus hiba miatt zárolt berendezés esetén

---

Kijelző hiba példa

---

Kijelző esemény példa

• 500 l/h 6 kW

• 500 l/h 12 kW

• 500 l/h 24 kW

• 900 l/h 6 kW

• 900 l/h 12 kW

• 900 l/h 24 kW

Minden országban az illetékes értékesítőnk által biztosított garanciális feltételek érvényesek. Amennyiben a garanciaidőn belül a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk, ha az adott hibák anyag-, illetve gyártási hibák. Garanciális esetben kérjük, a számlával együtt forduljon forgalmazójához vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

További információkért lásd: www.kaercher.com/dealersearch

1. Járműben történő szállítás esetén a készüléket a vonatkozó irányelvek szerint biztosítsa csúszás és felborulás ellen.

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Termék: Magasnyomású mosó

Típus: 1.319-xxx

2000/14/EK

2014/30/EU

2006/42/EK (+2009/127/EK)

2011/65/EU

2009/125/EK

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

2000/14/EK: V. melléklet

1-hely

Mért: 82

Szavatolt: 85

2-Platz

Mért: 81

Szavatolt: 83

Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el.

---

Dokumentációs meghatalmazott:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/06/01
