Prima di utilizzare l’apparecchio per la prima volta, leggere le presenti istruzioni per l’uso originali e le allegate avvertenze di sicurezza. Agire secondo quanto indicato nelle istruzioni.

conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

La conoscenza dei seguenti termini è importante per comprendere le istruzioni operative. In queste istruzioni per l'uso si utilizzano i termini tecnici in grassetto.

Acqua dolce - acqua non trattata, acqua di rubinetto, acqua urbana

Scambiatore basico - WSO, impianto di addolcimento

Acqua addolcita - acqua dolce

RO - Osmosi inversa

Concentrato - Acqua di scarico arricchita di sali e minerali dall'osmosi inversa

Permeato - acqua di osmosi, acqua demineralizzata, acqua desalinizzata

Acqua industriale - acqua proveniente da un impianto di trattamento biologico dell'acqua

I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell’ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batterie, accumulatori oppure olio che, se usati o smaltiti non correttamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/REACH

Non disperdere nell'ambiente olio motore, olio combustibile, gasolio e benzina. Proteggere il pavimento e smaltire l’olio usato nel rispetto dell’ambiente.

Errori di comando e uso improprio possono comportare pericoli per l’operatore e le altre persone in seguito a:

• elevata pressione dell’acqua

• tensione elettrica elevata

• detergenti

Per evitare pericoli per persone, animali e cose prima di mettere in funzione l'impianto leggere:

• il presente manuale d’uso e tutte le avvertenze di sicurezza

• le relative prescrizioni nazionali del legislatore

• le avvertenze di sicurezza che sono fornite insieme ai detergenti impiegati

Accertarsi:

• di aver compreso personalmente tutte le note

• che tutti gli operatori dell’impianto hanno ricevuto e compreso le informazioni in merito alle note

Tutte le persone coinvolte nell’installazione, messa in funzione e comando devono:

• possedere opportuna qualifica

• conoscere e rispettare le presenti istruzioni per l’uso

• conoscere e rispettare il rispettive prescrizioni

Controllare che tutti gli utenti addetti alla modalità d’uso self service siano adeguatamente informati, tramite cartelli d'indicazione, chiaramente visibili, su:

• possibili pericoli

• dispositivi di sicurezza

• l'utilizzo dell'impianto

• Osservare le rispettive disposizioni nazionali in materia di pompe a getto liquido.

• Osservare le rispettive disposizioni nazionali in materia di installazione elettrica.

• Osservare le rispettive disposizioni nazionali in materia di prevenzione degli incidenti. L’impianto deve essere sottoposto a controllo annuale e occorre conservare l’esito scritto dell’ispezione.

• I lavori di manutenzione e riparazione devono essere effettuati esclusivamente da installatori del servizio clienti KÄRCHER oppure tramite installatori autorizzati KÄRCHER.

Il livello di pressione acustica dell’impianto è di massimo 80dB(A). Per questa ragione, normalmente non è necessaria alcuna protezione per l’udito.

Durante la pulizia di componenti che amplificano il rumore il livello di pressione acustica può aumentare. Pertanto, indossare in tal caso una protezione per l’udito adeguata.

1. Ruotare il selettore di programma su "STOP".

   ---



   1. Selettore di programma

• Sul campo di comando vengono inserite monete e il programma di lavaggio viene selezionato.

• La pulizia viene eseguita con pistola AP, spazzola di lavaggio e lancia per schiuma power.

• Lo spazio interno dell'impianto deve essere accessibile esclusivamente al personale istruito per lavori di manutenzione. Durante l'utilizzo dell'impianto la porta deve essere chiusa.

L’impianto di lavaggio SB serve per la pulizia di autoveicoli e rimorchi con acqua e aggiunta di detergenti.

L’impiego non conforme e quindi vietato è la pulizia di

• persone e animali.

  Il getto d'acqua ad alta pressione provoca ferimenti gravi.

• Oggetti sciolti.

  Gli oggetti sciolti possono essere scagliati via dal getto d’acqua ad alta pressione e provocare il ferimento di persone o danni alle cose.

Per la separazione dalla rete dell'acqua potabile si deve montare un separatore di rete, categoria 5 tra impianto e rete idrica. Rispettare inoltre si devono le disposizioni in vigore sul posto.

• valore pH: 6,5...9,5

• conducibilità elettrica: valore misurato acqua dolce + 1200 µS/cm, max 2000 µS/cm

• sostanze sedimentabili (volume di campionamento 1 l, tempo di sedimentazione 30 minuti): < 0,5 mg/l

• sostanze filtrabili: < 50 mg/l, nessuna sostanza abrasiva

• Idrocarburi: < 20 mg/l

• Cloruro: < 300 mg/l

• Solfato: < 240 mg/l

• Calcio: < 200 mg/l

• Durezza complessiva: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Ferro: < 0,5 mg/l

• Manganese: < 0,05 mg/l

• Rame: < 2 mg/l

• Cloro attivo: < 0,3 mg/l

• privo di odori fastidiosi

Gli impianti non provvisti di protezione antigelo devono essere spenti, se si temono gelate.

Gli impianti con protezione antigelo sono protetti dal gelo in base alle premesse citate nella sezione “Protezione antigelo” fino a temperature di -20°C ma devono essere spenti in presenza di temperature inferiori.

1. Accendere l'alimentazione in loco.

2. Aprire la valvola di intercettazione acqua presente sul posto.

3. Sbloccare le serrature.

   ---



   1. Interruttore dell'apparecchio
   2. Serratura
   3. Sportello

4. Aprire lo sportello.

5. Ruotare l’interruttore dell'apparecchio su "1/ON".

6. Chiudere la porta.

Il programma di lavaggio attivo viene selezionato con l'interruttore del programma di lavaggio.

---

1. Interruttore del programma di lavaggio

Il programma viene interrotto.

Impostazione base. Strumenti per la pulizia nei relativi alloggiamenti.

Nota: La funzione “STOP” è attiva in tutte le posizioni dell’interruttore senza programma di lavaggio.

Rimozione dello sporco incrostato.

Acqua con aggiunta di detergente speciale.

Distanza del getto ad alta pressione minimo 80 cm.

Rimozione di residui di frenatura.

Acqua con aggiunta di detergente speciale.

Tempo di applicazione max 2 minuti. Uso precedente del lavaggio della vettura e solo su cerchioni rivestiti o verniciati.

Per la rimozione di sporco grossolano.

Acqua con detergenti.

Distanza del getto ad alta pressione minimo 30 cm.

Pulizia accurata della carrozzeria con schiuma attiva.

Utilizzare le spazzole di lavaggio soltanto durante lo svolgimento del programma e soltanto dopo il lavaggio ad alta pressione.

Acqua pulita e fredda per sciacquare lo shampoo e la schiuma.

Distanza del getto ad alta pressione minimo 50 cm.

Acqua calda con protezione della vernice.

Usare soltanto dopo il risciacquo.

Distanza del getto ad alta pressione minimo 80 cm.

Rimozione di residui di insetti.

Acqua con detergente per la rimozione di insetti.

Distanza del getto ad alta pressione minimo 30 cm.

Rimozione dello sporco incrostato.

Acqua con aggiunta di detergente speciale.

Distanza del getto ad alta pressione minimo 30 cm.

Asciugatura senza macchie.

Acqua demineralizzata con brillantante.

Distanza del getto ad alta pressione minimo 80 cm.

1. Ruotare il selettore del programma sul programma di lavaggio desiderato.

   ---



   1. Selettore di programma
   2. Indicatore valore residuo (opzionale)
   3. Introduzione delle monete
   4. Tasto di avvio

2. A seconda della struttura del sistema, inserire una moneta o premere il tasto di avvio.

   Nota

   Durante un programma di lavaggio in corso, l'acqua esce dall'ugello dello strumento di pulizia anche quando la pistola AP non è azionata. A causa della funzione di protezione antigelo, la pistola AP non si chiude completamente.

1. Per effettuare la pulizia col getto ad alta pressione, premere la leva di arresto, tirare indietro e bloccare la spazzola di pulizia.

   ---



   1. Spazzola di pulizia
   2. Leva di arresto
   3. Pistola AP
   4. Leva a scatto
   5. Dispositivo di arresto di sicurezza

2. Per effettuare la pulizia con l’apposita spazzola, premere la leva di arresto e spingere avanti e bloccare la spazzola per la pulizia.

3. Rilasciare il dispositivo di arresto di sicurezza.

4. Tirare la leva a scatto.

In questa versione la pistola AP e la spazzola di pulizia sono due strumenti separati.

Qui sono presenti 3 utensili separati:

• Pistola AP

• Spazzola di pulizia

• Lancia schiuma Power

• Dopo aver inserito una moneta o aver premuto il tasto di avvio, inizia il tempo di lavaggio.

• L'indicatore del valore residuo mostra il credito di lavaggio rimanente.

Nota:Il tempo di lavaggio scorre anche nella posizione “STOP” del selettore di programma. Se durante il tempo di lavaggio si aggiungono altre monete, queste saranno registrate e aggiunte al tempo di lavaggio in corso.

1. Aprire lo sportello dell'apparecchio.

2. Introdurre la tanica del detergente nell'apparecchio.

   ---



   1. Pompa dosatrice 1 (giallo)
   2. Pompa dosatrice 2 (rosso)
   3. Pompa dosatrice 3 (verde, opzione)
   4. Pompa dosatrice 4 (opzione)
   5. Tanica del detergente
   6. Filtro di aspirazione del detergente

   Nota

   Le pompe dosatrici e i filtri di aspirazione del detergente sono dotati di marcature a colori.

3. Introdurre nella tanica del detergente il filtro di aspirazione del detergente delle pompe dosatrici in base a quanto indicato nella tabella riportata di seguito. Spingere in avanti il tubo flessibile, di quel tanto che consenta al filtro di sistemarsi sulla base della tanica.

   Pompa dosatrice	Programma di lavaggio
   1 (giallo)	Lavaggio ad alta pressione	RM 806
   1 (giallo)	Prelavaggio schiuma	RM 806
   2 (rosso)	Cera a caldo	RM 820
   3* (verde)	Rimozione Insetti	RM 806
   3* (verde)	Sciogli sporco	RM 806
   4* (verde)	Schiuma Power	RM 838
   4* (bianco)	Schiuma cerchioni Power	RM 802
   4* (rosso)	Risciaquo finale	RM 821

   * Opzione

1. Utilizzare il selettore di programma per scegliere un programma che utilizzi il detergente in questione.

2. Eseguire il programma di lavaggio fino a che il tubo flessibile di aspirazione non è privo di bolle.

1. Aprire il coperchio del serbatoio del sale.

   ---



   1. Coperchio
   2. Serbatoio del sale

2. Riempire il serbatoio del sale fino in cima con il sale per addolcitore.

3. Applicare il coperchio del serbatoio del sale.

1. Premere ripetutamente il tasto di durezza sulla testina di controllo dello scambiatore basico finché sul display non compare l'intervallo desiderato.

   0	Disattivato
   0,3	Rigenerazione ogni 8 ore
   0,5	Rigenerazione ogni 12 ore
   1...30	Rigenerazione ogni X giorni

   Nota

   L'impostazione di fabbrica è 0/Disattivato. L'impostazione deve essere adattata alle condizioni locali dal tecnico dell'assistenza al momento dell'installazione dell'unità.

1. Premere ripetutamente il tasto sale fino a quando non viene visualizzato sul display il dosaggio di salamoia desiderato.

Impostazione valore teorico:

• BA 42: 2,5 kg

• BA 65: 4,5 kg

1. Premere ripetutamente il tasto dell'orario fino a quando l'ora corrente non viene visualizzata sul display.

Lo schermo con touch screen è montato sulla scatola elettrica all'interno dell'impianto.

---

1. Touchscreen
2. Scatola elettrica

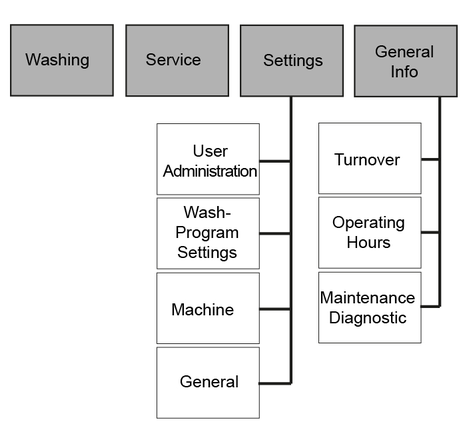

Nel menù di avvio si visualizzano le seguenti funzioni.

---

Menù di avvio

1. Data
2. Ora
3. Utente loggayo
4. È necessario eseguire la manutenzione
5. Simboli stato di esercizio
6. Tasto menù "Washing"
7. Tasto menù "Service" (accessibile solo al personale di servizio con password)
8. Tasto menù "Settings"
9. Tasto menù "General Info"

Simboli stato di esercizio

	Impianto aperto
	Impianto chiuso
	Impianto in ordine
	Evento presente
	Guasti presenti

Simboli utente

	Operator
	Owner
	Service

1. Premere il pulsante Modifica impostazione accanto alla proprietà da modificare.

   Tasto Modifica impostazione

   Si apre una finestra di selezione per selezionare l'impostazione desiderata o una tastiera per inserire il valore desiderato.

Lo stato operativo attuale dell’impianto viene visualizzato nel menù Washing.

---

1. Credito (quantità) / tempo di lavaggio rimanente
2. Programma di lavaggio in corsoDurata per valore di lavaggio / importo (in denaro) corrispondente a un valore di lavaggio
3. Nome della voce di menù
4. Visualizzazione: impianto (verde) o impianto chiuso (rosso)
5. Tasto “home”premere brevemente - saltare indietro di un livello di menùpremere a lungo - saltare indietro al menù di avvio

Il menù Service è accessibile solo al servizio clienti.

I parametri di funzionamento dell'impianto sono impostati nel menù Settings.

---

1. Tasto menù "General"
2. Tasto menù "Machine"
3. Tasto menù "Wash-Program Settings"
4. Tasto menù "User Administration"

Il gruppo di utenti viene selezionato nel menu User Administration. Gruppi di utenti diversi hanno diritti di accesso diversi

---

1. Tasto “Service”
2. Tasto “Owner”
3. Tasto “Operator”

Per selezionare i gruppi di utenti "Owner" e "Service" è necessario inserire un codice.

---

1. Tastiera
2. Campo di immissione
3. Conferma delle voci immesse
4. Cancellazione delle voci immesse

Modificare codice

Per il gruppo di utenti Owner, il codice può essere modificato dopo il login.

1. Premere il tasto “...”.

   ---



   1. Tasto menu "..."

2. Inserire il codice desiderato nella finestra "EnterNew Code".

3. Nella finestra "Confirm New Code" inserire nuovamente lo stesso codice per conferma.

I parametri dei singoli programmi di lavaggio sono impostati nel menu Wash-Program Settings.

---

1. Tasto Finestra successiva
2. Tasto Modifica del programma di lavaggio
3. Tasto Finestra precedente
4. Finestra 1 di 2
5. Denominazione programma di lavaggio

Modifica dei parametri di un programma di lavaggio

1. Selezionare la finestra con il programma di lavaggio desiderato. A tale scopo, utilizzare i tasti Finestra successiva e Finestra precedente.

2. Premere il tasto Modifica del programma di lavaggio accanto al programma di lavaggio desiderato.

   ---



   1. Tasto Modifica parametro
   2. Tempo di esecuzione del programma per un valore di lavaggio in secondi
   3. Tipo di acqua (acqua calda/acqua fredda)
   4. Dosaggio del detergente (in % della capacità della pompa dosatrice)
   5. Nome del programma di lavaggio
   6. Denominazione del detergente
   7. Tasto Cambia detergente (il colore corrisponde al codice colore sulla pompa di dosaggio)

3. Premere il pulsante per modificare il parametro desiderato.

4. Premere il parametro desiderato nella selezione visualizzata.

   Impostazione di base

   Programma di lavaggio	Pompa dosatrice	tipo di acqua	Durata del programma
   Lavaggio ad alta pressione	1 (giallo)	caldo	90 s
   Prelavaggio schiuma	1 (giallo)		135 s
   Risciacquo	-	Freddo	105 s
   Cera a caldo	2 (rosso)	caldo	54 s
   Rimozione Insetti	3 (verde)	caldo	75 s
   Sciogli sporco	3 (verde)	caldo	75 s
   Schiuma Power			60 s
   Schiuma cerchioni Power			60 s
   Risciaquo finale		Freddo	75 s

   Programma di lavaggio	Dosaggio del detergente
   	500 l/h		900 l/h
   	%	ml/min	%	ml/min
   Lavaggio ad alta pressione	8	ca. 6	16	ca. 12
   Prelavaggio schiuma	8	ca. 6	16	ca. 12
   Risciacquo	-	-	-	-
   Cera a caldo	10	ca. 7	20	ca. 14
   Rimozione Insetti	20	ca. 14	40	ca. 28
   Sciogli sporco	20	ca. 14	40	ca. 28
   Schiuma Power	30	ca. 21	30	ca. 21
   Schiuma cerchioni Power	30	ca. 21	30	ca. 21
   Risciaquo finale	10	ca. 7	20	ca. 14

Nel menù Machine si impostano i parametri dell’impianto e si può bloccare la postazione di lavaggio.

---

1. Tasto menù "Lock"
2. Tasto menù "Coin value"
3. Tasto menù "Components"

Nel menù Components si può impostare la temperatura dell'acqua calda.

---

1. Tasto Modifica valore numerico
2. Temperatura dell'acqua calda in °C
3. Menù Components
4. Hot water temperature

Nel menu Coin value vengono impostati il valore di lavaggio per il 100% del tempo di esecuzione del programma e i valori delle monete per i singoli canali del dispositivo di controllo monete.

---

1. Tasto Finestra successiva
2. Tasto Modifica delle impostazioni
3. Tasto Finestra precedente
4. Pulsante Bilancioverde: Le monete di questo canale vengono considerate nel fatturatogiallo: Le monete non sono incluse nel bilancio
5. Valori delle monete:

   • Channel ... amount: Canali di un dispositivo elettronico di controllo monete

   • External amount: Dispositivo meccanico di controllo monete

   • External 1 amount: Sistema di pagamento con RFID

6. valore della moneta richiesto per il 100% del tempo di esecuzione di un programma di lavaggio

1. Premere il tasto Impostazione accanto al valore desiderato.

2. Inserire il valore desiderato.

Nel menù Lock si blocca o sblocca la postazione di lavaggio.

Il blocco è efficace indipendentemente dall'orario di apertura stabilito.

---

1. Tasto Modifica impostazione
2. Blocco postazione di lavaggio 1

1. Premere il tasto Modifica impostazione.

   ---



   1. Tasto Blocca postazione di lavaggio
   2. Tasto sblocca

2. Premere il tasto desiderato.

Nel menù General si impostano l'ora, la data e i tempi di funzionamento e si seleziona la lingua del display.

---

1. Tasto menù "System"Solo per il personale di servizio
2. Tasto menù "Language"
3. Tasto menù "Operation Hours Holidays"
4. Tasto menù "Date Time"

L'ora, la data e l'ora legale si impostano nel menù Date Time.

---

1. Tasto Imposta data
2. Tasto Imposta orario
3. Display ora legale attivo
4. Data impostata
5. Orario impostato
6. Tasto commutazione ora legale/ora solare

Impostare l'orario

1. Premere il tasto Imposta orario.

   ---



   1. Tastiera
   2. Tasto Cambia campo di inserimento
   3. Campo di inserimento attivo
   4. Tasto Applica impostazioni e Abbandona finestra
   5. Nome del campo attivo, valore minimo, valore massimo
   6. Tasto Abbandona finestra, non accettare le modifiche

2. Con il tasto Cambia campo di inserimento, selezionare il campo di inserimento desiderato.

3. Cancellare il contenuto del campo con il tasto di cancellazione sulla tastiera.

4. Inserire il valore desiderato con la tastiera.

5. Ripetere il processo fino a quando tutte le modifiche desiderate non sono state apportate.

6. Abbandonare la finestra.

Nel menù Operation Hours Holidays gli orari di apertura sono impostati per ogni giorno della settimana e per i giorni festivi. Si definiscono anche i giorni festivi, fissi e mobili.

L'impostazione avviene secondo lo stesso principio del menù Date Time.

---

1. Tasto menù "Holiday variable"
2. Tasto menù "Holiday fix"
3. Tasto menù "Operation Hours"

Menù Operation Hours

---

1. Tasto Avanti di un giorno feriale
2. Tasto Imposta fine operazione
3. Tasto Indietro di un giorno feriale
4. Ora di fine esercizio
5. Giorno feriale (lunedì...domenica, vacanza)
6. Ora di inizio esercizio
7. Tasto Imposta inizio esercizio
8. Tasto aperto tutto il giorno
9. Tasto chiuso tutto il giorno

Menù Holiday fix

I giorni festivi fissi ogni anno cadono in corrispondenza della stessa data.

---

1. Tasto prossimo giorno festivo
2. Tasto giorno festivo precedente
3. Tasto Imposta data
4. 1° giorno festivo di 20
5. Data del giorno festivo (nell'esempio nessuna data è ancora impostata)

---

1. Tastiera
2. Tasto Cambia campo di inserimento
3. Mese
4. Giorno (campo di inserimento attualmente attivo)
5. Tasto Applica impostazioni e Abbandona finestra
6. Nome del campo attivo, valore minimo, valore massimo
7. Tasto Abbandona finestra, non accettare le modifiche

Menù Holiday variable

I giorni festivi mobili ogni anno cadono in corrispondenza di una data diversa.

L'impostazione segue lo stesso principio di Holiday fix, salvo che qui si deve impostare anche l'anno.

Questo menù serve a selezionare la lingua in cui viene visualizzato il display.

Nel menù General Info è possibile visualizzare il fatturato, le ore di esercizio, le informazioni sulla manutenzione e i messaggi di errore.

---

1. Tasto menù "Maintenance Diagnostic"
2. Tasto menù "Operating Hours"
3. Tasto menù "Turnover"

Nel menù Turnover vengono visualizzati il fatturato totale e il fatturato giornaliero.

Il fatturato giornaliero può essere cancellato.

---

1. Tasto menù "Daily turnover"
2. Tasto menù "Total turnover"

---

Fatturato giornaliero

1. Fatturato giornaliero impianto = Fatturato giornaliero postazione di lavaggio 1
2. Tasto Cancella fatturato (solo per il fatturato giornaliero)

---

1. Cancellare il fatturato giornaliero
2. Sei sicuro di voler cancellare il fatturato giornaliero?
3. No
4. Sì

Nel menù Operating Hours vengono visualizzate le ore di esercizio dei singoli componenti dell’impianto e i singoli programmi di lavaggio.

---

1. Tasto menù "Programs", orari di esercizio dei programmi di lavaggio
2. Tasto menù "Pumps", orari di esercizio dei componenti dell’impianto

---

Orari di esercizio dei componenti dell’impianto

1. Tasto finestra successiva
2. Tasto finestra precedente
3. Orari di esercizio della pompa ad alta pressione
4. Ore di esercizio della pompa dosatrice 1
5. Ore di esercizio della pompa dosatrice 2
6. Orari di esercizio della pompa RO (opzione)

---

1. Orari di esercizio del generatore di acqua calda
2. Orari di esercizio del filtro ultrafine (WSO)

Il menù Maintenance Diagnostic mostra i tempi fino alla prossima manutenzione, informazioni sul sistema, messaggi di errore ed eventi.

---

1. Tasto menù "Event History"
2. Tasto menù "Fault History"
3. Tasto menù "System Information"
4. Tasto menù "Interval"

Nel menù Interval viene visualizzato il tempo fino alla prossima manutenzione per i singoli componenti dell’impianto.

---

1. Tasto finestra successiva
2. Tasto finestra precedente
3. Tempo di funzionamento residuo della pompa ad alta pressione
4. Tempo di funzionamento residuo pompa dosatrice 1
5. Tempo di funzionamento residuo pompa dosatrice 2
6. Tempo di funzionamento residuo pompa RO (opzione)

---

1. Tempo di funzionamento residuo filtro ultra-fine (WSO)

Nel menù System Information vengono visualizzati i dati dell’impianto, le impostazioni del comando e i dati di esercizio del comando.

---

1. Tasto finestra successiva
2. Tasto finestra precedente
3. Versione software
4. Numero di materiale dell'impianto
5. Numero di serie dell'impianto
6. Numero di serie del comando

---

1. Impostazioni IP del comando
2. Tempo di esecuzione del comando in ore
3. Data di messa in servizio
4. Ultimo serv.

---

1. numero attuale di errori nella memoria degli errori / ultimo reset della memoria degli errori

Nel menù Fault History vengono visualizzati i messaggi di errore dall'ultima cancellazione della memoria errori.

---

1. Tasto Cancella memoria errori
2. Descrizione dell'errore
3. Ora del messaggio di errore
4. Numero errore

---

1. Cancellare memoria errori
2. Sei sicuro di voler cancellare la memoria errori?
3. No
4. Sì

Il menù Event History è strutturato secondo lo stesso principio del menù Fault History.

Il dispositivo di protezione antigelo consiste in un termoventilatore e un circuito antigelo o una protezione antigelo con acqua perduta.

Nota: In presenza del dispositivo di protezione antigelo sono garantite le seguenti proprietà:

• Funzionamento di lavaggio limitato sotto i – 5 °C. In caso di funzionamento di lavaggio limitato la spazzola di lavaggio deve essere controllata costantemente per eventuale formazione di ghiaccio. Se si effettua il lavaggio a spazzola di lavaggio su cui si è formato del ghiaccio si rischia di danneggiare i veicoli. Se la spazzola di lavaggio è ghiacciata, deve essere bloccata o, nel caso della versione a 1 attrezzo, il tubo per il getto combinato deve essere sostituito con un tubo per il getto ad alta pressione. Se il funzionamento di lavaggio deve avvenire anche a temperature più basse, si consiglia di contattare il servizio clienti di competenza. Sotto i –15 °C non ha senso effettuare il lavaggio in quanto sul veicolo si forma uno strato di ghiaccio. Lo strato di ghiaccio in alcune circostanze può addirittura ostacolare il funzionamento di componenti importanti del veicolo. Pertanto bloccare l’uso dell’impianto in presenza di temperature inferiori a –15 °C.

• L’impianto è protetto dal gelo fino a –20 °C. In presenza di temperature inferiori a –20 °C, effettuare il “Fermo dell’impianto per gelo”.

• L’alimentazione elettrica e l’afflusso d'acqua devono essere garantiti senza interruzioni. L’alimentazione dell’acqua deve essere protetta dal gelo.

• Il montaggio e l’installazione dell’impianto sono stati effettuati a regola d'arte.

• Il termoventilatore è impostato correttamente.

• Tutte le misure di manutenzione sono state eseguite correttamente in base a quanto indicato al capitolo “Manutenzione e cura”.

• Tutti gli strumenti per la pulizia sono rimessi nei relativi alloggiamenti.

• La pistola ad alta pressione appartenente all’impianto è montata con foro per la protezione antigelo.

• Non sono stati utilizzati prolunghe o tubo flessibile più lungo per la linea di tubi flessibili dall’impianto allo strumento di pulizia.

• Le indicazioni per la temperatura riportate in precedenza si riferiscono al luogo di installazione. Le indicazioni per le temperature delle previsioni meteorologiche non sono vincolanti.

Il termoventilatore riscalda lo spazio interno dell’impianto per proteggerlo dal gelo.

1. Ruotare il regolatore di potenza sul livello “I”.

   ---



   1. Simbolo protezione antigelo
   2. Regolatore del termostato
   3. Regolatore di potenza

2. Impostare il regolatore del termostato in base alla temperatura esterna:

   1. Se la temperatura esterna è superiore a -10 °C, impostare il regolatore del termostato sulla posizione di protezione antigelo.

   2. Temperatura esterna inferiore a -10 °C, impostare il regolatore del termostato sul livello "I".

Nota: Il dispositivo antigelo funziona solo a impianto acceso e con la porta chiusa. L’interruttore dell’apparecchio non deve trovarsi quindi su “0/OFF”. Allo stesso modo l’alimentazione di corrente dell’impianto non deve essere interrotta. Il funzionamento del termoventilatore viene interrotto se è in funzione una pompa ad alta pressione.

In caso di rischio di gelo, gli strumenti di pulizia e le loro linee di alimentazione sono attraversati dall'acqua in circolazione e quindi protetti dal congelamento.

Il circuito dell'antigelo è azionato da una pompa per l’antigelo.

I seguenti componenti mostrano che l'impianto è dotato di un circuito antigelo:

---

1. Valvola a sfera antigelo con filtro
2. Contenitore galleggiante protezione antigelo
3. Pompa antigelo
4. Filtro della pompa antigelo

In caso di rischio di gelo, gli strumenti di pulizia e le loro linee di alimentazione sono attraversati da acqua fresca e quindi protetti dal congelamento. L'acqua viene poi scaricata nelle acque reflue.

La presenza della valvola elettromagnetica di protezione antigelo indica che l'impianto è dotato di questa versione della protezione antigelo.

---

1. Valvola elettromagnetica protezione antigelo
2. Valvola a sfera antigelo

Per offrire una migliore panoramica, in questa sezione s’indicano nuovamente i lavori di manutenzione da effettuare per preservare la protezione antigelo. I lavori devono essere effettuati ogni anno prima del periodo in cui si temono gelate per verificare il funzionamento della protezione antigelo. I lavori di manutenzione riportati al capitolo “Manutenzione e cura” devono essere eseguiti anche in inverno.

1. Svitare la parte anteriore dell'ugello.

   ---



   1. Parte anteriore dell'ugello
   2. Filtro
   3. Supporto ugelli

2. Rimuovere e pulire il filtro.

3. Inserire il filtro.

4. Avvitare la parte anteriore dell'ugello sul supporto dell’ugello e stringere.

Per la separazione dalla rete idrica, l’impianto è alimentato con acqua da un serbatoio galleggiante seguito da una pompa ausiliaria.

---

1. Pompa ausiliaria

1. Ruotare l’interruttore dell'apparecchio su "0/OFF".

Fermare l’impianto se non è provvisto di antigelo (vedere capitolo “Fermo dell’impianto”).

Impianto con protezione antigelo:

1. Lasciare l’interruttore dell'apparecchio su "1/ON".

2. Bloccare la postazione di lavaggio nella voce di menù "Washing" del comando.

Se durante la fase di fermo dell’impianto non vi è pericolo di gelo:

1. Bloccare il flusso dell'acqua.

2. Interrompere l'alimentazione di corrente.

In presenza di pericolo di gelo eseguire i passaggi ulteriori, riportati di seguito:

1. Svuotare tutti i serbatoi galleggianti.

2. Svitare i flessibili dei serbatoi galleggianti e svuotare.

3. Svitare i flessibili della pompa ad alta pressione, lasciare che l'acqua defluisca.

4. Svitare il tubo flessibile ad alta pressione sulla testa della pompa, lasciare che l'acqua defluisca.

5. Prelevare la tanica del detergente e conservare in un luogo protetto dal gelo.

In caso di dubbi incaricare il servizio clienti dei effettuare il fermo dell’impianto.

1. Rimuovere la membrana RO e conservarla al riparo dal gelo.

2. Svuotare il serbatoio tampone permeato.

3. Sciacquare l’impianto (senza scambiatore basico) con una soluzione antigelo.

4. Sciacquare lo scambiatore basico con una soluzione salina concentrata.

5. Soffiare tutte le parti che conducono acqua con aria compressa senza olio.

---

1. Filtrazione fine dell'acqua dolce, in loco
2. Serbatoio a galleggiante per acqua fredda con separazione dalla rete cat. 5 ⁹
3. Pompa ausiliaria ⁹
4. Vasca del sale ¹
5. Sensore di durezza 1
6. Testina di controllo scambiatore basico 1
7. Bombola scambiatore basico 1
8. Membrana RO ²
9. Mamometro ²
10. Blocco di distribuzione ²
11. Sensore di pressione ²
12. Strozzatore ²
13. Elettrovalvola acqua dolce ²
14. Serbatoio tampone permeato ²
15. Interruttore di livello SERBATOIO TAMPONE PIENO ²
16. Interruttore di livello SERBATOIO TAMPONE VUOTO ²
17. Valvola magnetica permeato ²
18. Valvola di non ritorno detergente
19. Valvola di bypass a mezzo carico con strozzatore ³
20. Pompa ad alta pressione
21. Valvola di troppopieno
22. Protezione antigelo valvola di non ritorno e strozzatore ⁴
23. Pistola a spruzzo manuale con spazzola di lavaggio (versione a 1 utensile)
24. Pompa dosatrice
25. Tubo flessibile di aspirazione detergente
26. Filtro di aspirazione del detergente con valvola di fondo
27. Lancia a schiuma power (versione con 3 strumenti)
28. Pistola AP con lancia ⁵
29. Lancia a schiuma ⁵
30. Elettrovalvola schiuma ⁵
31. Elettrovalvola alta pressione (opzione) ⁵
32. Elettrovalvola lancia a schiuma power ⁶
33. Valvola elettromagnetica acqua calda
34. Valvola elettromagnetica acqua fredda
35. Sensore di temperatura acqua calda
36. Elemento riscaldante elettrico
37. Limitatore di temperatura
38. Sensore funzionamento a secco
39. Contenitore galleggiante acqua calda
40. Setaccio ⁷
41. Valvola a sfera antigelo ⁷
42. Pompa antigelo ⁷
43. Filtro della pompa antigelo ⁷
44. Strozzatore ⁷
45. Serbatoio a galleggiante antigelo ⁷
46. Elettrovalvola antigelo ⁸
47. Filtro ultrafine ²
48. Serbatoio a galleggiante acqua fredda senza separatore di rete ¹⁰

¹ solo con l'opzione di addolcimento dell'acqua

² solo con l'opzione osmosi inversa

³ solo per la pompa ad alta pressione tipo 908

⁴ solo con opzione antigelo (tutte le varianti)

⁵ solo con la versione a 2 e 3 utensili

⁶ solo con la versione a 3 utensili

⁷ solo per il circuito antigelo

⁸ solo per la protezione antigelo con acqua persa

⁹ solo per le varianti con separatore di rete cat. 5

¹⁰ solo per le varianti senza separazione di rete

Se durante l’uso della leva si rilascia la pistola AP, si apre la valvola del circuito e la pompa ad alta pressione resta in funzione. Riattivando la pistola manuale è subito disponibile il getto ad alta pressione.

Se l’assorbimento di corrente è troppo elevato l’interruttore di protezione motore disattiva il modulo pompa.

Un contatto di protezione avvolgimento è integrato soltanto nei modelli con 900 l/h.

Il contatto di protezione avvolgimento nell’avvolgimento del motore dell'azionamento della pompa fornisce un segnale al controllo in caso di sovraccarico termico. In tal modo si disattiva il motore.

Se la temperatura dell’acqua nel contenitore galleggiante acqua calda scende, il sensore di temperatura inserisce l’elemento di riscaldamento elettrico e lo disinserisce di nuovo al raggiungimento della temperatura massima.

L’interruttore nel contenitore galleggiante acqua calda disinserisce l’elemento di riscaldamento elettrico quando il livello dell’acqua è troppo basso.

Impedisce il funzionamento dell'elemento riscaldante elettrico quando il serbatoio galleggiante dell'acqua calda è vuoto.

Solo per impianti con scambiatore basico.

Se la durezza residua dell'acqua addolcita supera un valore limite, il comando calcola la capacità residua della bombola dello scambiatore basico.

La rigenerazione della bombola dello scambiatore basico viene avviata al più tardi la notte seguente.

Solo per impianti con osmosi inversa.

In caso di mancanza d'acqua, l’impianto si ferma per evitare che la pompa RO funzioni a secco.

Solo per impianti con osmosi inversa.

Spegne la pompa RO quando il serbatoio tampone del permeato è pieno.

Solo per impianti con osmosi inversa.

Accende la pompa RO quando il serbatoio tampone del permeato è pieno.

Il principio fondamentale per disporre di un impianto sicuro è l’esecuzione regolare della manutenzione in base al seguente piano.

Si consiglia di utilizzare esclusivamente pezzi di ricambio originali del produttore o pezzi da esso consigliati quali

• pezzi di ricambio e di usura,

• accessori,

• carburanti,

• detergenti.

1. Disattivare l’interruttore principale sul posto e proteggere dalla riaccensione.

2. Interrompere l'alimentazione dell'acqua.

Gestore: I lavori che riportano la nota “Gestore” possono essere effettuati soltanto da persone adeguatamente formate in grado di controllare e sottoporre a manutenzione impianti ad alta pressione in modo sicuro.

Servizio clienti: I lavori che riportano la nota “Servizio clienti” devono essere effettuati soltanto dagli installatori del servizio clienti KÄRCHER o da installatori autorizzati da KÄRCHER.

Presso il Vostro rivenditore potrete concordare regolari controlli preventivi o stipulare un contratto di manutenzione. Chiedete consiglio ai nostri esperti.

WSO: effettuare solo per sistemi con scambiatore basico

RO: effettuare solo per sistemi con osmosi inversa.

1. Sistemare un recipiente per la raccolta dell’olio sotto la vite di scarico dell’olio.

   ---



   1. Vite di scarico dell’olio
   2. Serbatoio dell’olio
   3. Coperchio

2. Rimuovere il coperchio del contenitore dell’olio.

3. Svitare la vite di scarico dell’olio e raccogliere l’olio.

4. Avvitare il tappo a vite di scarico olio e serrarlo.

5. Introdurre olio nuovo, lentamente fino al segno “MAX” sul serbatoio dell’olio.

6. Applicare il coperchio del contenitore dell’olio.

7. Smaltire l’olio usato nel rispetto dell’ambiente oppure conferire presso un centro di raccolta autorizzato.

1. Aprire il dado a risvolto.

   ---



   1. Valvola a sfera antigelo
   2. Setaccio
   3. Dado a risvolto
   4. Supporto

2. Tirare la valvola a sfera antigelo verso il basso.

3. Estrarre il filtro dal supporto e pulirlo.

4. Inserire il filtro.

5. Fissare la protezione antigelo della valvola a sfera al supporto con il dado a risvolto.

1. Aprire lo sportello dell'apparecchio.

2. Aprire il validatore delle monete.

   ---



   1. Validatore di monete

3. Pulire il binario delle monete con un panno umido con del detersivo.

1. Aprire il coperchio della manopola di comando.

   ---



   1. Coperchio

2. Premere e tenere premuta la manopola rossa.

   ---



   1. Albero a camme
   2. Manopola rossa
   3. Posizione "Salatura e lavaggio

3. Ruotare l'albero a camme a mano fino a che la freccia non indica "Salatura e lavaggio".

   <steptroubleshooting>

   Il processo di rigenerazione inizia e dura circa 1 ora.



   </steptroubleshooting>

Gestore: I lavori che riportano la nota “Gestore” possono essere effettuati soltanto da persone adeguatamente formate in grado di controllare e sottoporre a manutenzione impianti ad alta pressione in modo sicuro.

Elettricista: I lavori che riportano la nota “Elettricista” devono essere eseguiti soltanto da persone con una formazione nel settore elettrotecnico.

Servizio clienti: I lavori che riportano la nota “Servizio clienti” devono essere effettuati soltanto dagli installatori del servizio clienti KÄRCHER o da installatori autorizzati da KÄRCHER.

In presenza di errori critici, messaggi di errore o eventi, la schermata iniziale passa automaticamente alla visualizzazione dei messaggi dopo circa 1 minuto.

Un messaggio in sospeso è indicato sul comando da un simbolo "Attenzione" nell'angolo superiore destro.

---

1. Visualizzazione dei messaggi presenti

Visualizzazione dei messaggi

---

1. Visualizza la categoria di segnalazione:

   • rosso: errore critico; l’impianto si ferma immediatamente

   • giallo: Malfunzionamento; l’impianto può continuare a funzionare

   • verde: Evento; informazioni per il gestore

2. Descrizione dell'errore
3. Informazioni sulla possibile causa dell'errore e sulla sua soluzione.Visualizzazione del numero di errore e della data e ora in cui si è verificato l'errore.
4. Tasto per confermare l'errore.

   Nota

   Se il tasto è grigio, l'errore è ancora presente e non può essere tacitato.

   Se il tasto ha uno sfondo giallo, il guasto è stato risolto e l'errore può essere tacitato.

5. Barra di avanzamento, visualizza per quanto tempo è già stato visualizzato il messaggio corrente.

   Nota

   La visualizzazione passa automaticamente all'immagine successiva dopo circa 2-3 secondi. La barra viene poi fatta scorrere completamente.

6. Visualizza il numero del messaggio corrente / il numero totale dei messaggi.
7. Tasti per scorrere manualmente avanti e indietro nelle diverse visualizzazioni dei messaggi.

---

1. barra rossa quando l’impianto è bloccato a causa di un errore critico

---

Esempio di visualizzazione guasto

---

Esempio di visualizzazione evento

• 500 l/h 6 kW

• 500 l/h 12 kW

• 500 l/h 24 kW

• 900 l/h 6 kW

• 900 l/h 12 kW

• 900 l/h 24 kW

In ogni Paese, valgono le condizioni di garanzia rilasciate dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto del materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Ulteriori informazioni sono disponibili all'indirizzo: www.kaercher.com/dealersearch

1. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Idropulitrice

Tipo: 1.319-xxx

2000/14/CE

2014/30/UE

2006/42/CE (+2009/127/EG)

2011/65/UE

2009/125/CE

(UE) 2019/1781

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

2000/14/CE: Allegato V

1 posto

Misurato: 82

Garantito: 85

2-Platz

Misurato: 81

Garantito: 83

I firmatari agiscono per incarico e con delega della direzione.

---

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/06/2021
