Перед первым применением устройства ознакомиться с данной оригинальной инструкцией по эксплуатации и прилагаемыми указаниями по технике безопасности. Действовать в соответствии с ними.

Сохранять обе брошюры для дальнейшего пользования или для следующего владельца.

Для понимания руководства по эксплуатации важно знать следующие термины. В данном руководстве по эксплуатации повсеместно используются напечатанные жирным шрифтом термины.

Чистая вода — сырая вода, водопроводная вода, городская вода

Щелочной обменник — WSO, система умягчения

Смягченная вода — мягкая вода

Обратный осмос (RO) — обратный осмос

Концентрат — сточные воды, обогащенные солями и минералами, образовавшиеся в результате обратного осмоса

Пермеат — осмотическая вода, деминерализованная вода, полностью смягченная вода

Техническая вода — вода из установки биологической водоподготовки

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и окружающей среды. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Для получения актуальной информации о компонентах см. www.kaercher.de/REACH

Не допускать попадания моторного масла, мазута, дизельного топлива и бензина в окружающую среду. Беречь почву и утилизировать отработанное масло, не нанося ущерба окружающей среде.

При неправильном управлении или использовании не по назначению оператору и другим людям угрожает опасность вследствие:

• высокого давления воды;

• высокого электрического напряжения;

• воздействия моющих средств.

Во избежание опасностей для людей, животных и имущества перед первым использованием установки ознакомиться с:

• настоящей инструкцией по эксплуатации, включая все указания по технике безопасности;

• соответствующими национальными законодательными нормами;

• указаниями по технике безопасности, которыми сопровождаются используемые моющие средства.

Убедиться в том, что:

• вы сами поняли все указания;

• все пользователи установки проинформированы об этих указаниях и поняли их.

Все лица, имеющие отношение к установке, вводу в эксплуатацию и управлению, должны:

• иметь соответствующую квалификацию;

• знать и соблюдать настоящую инструкцию по эксплуатации;

• знать и соблюдать соответствующие правила.

Обеспечить, чтобы в режиме самообслуживания все пользователи были проинформированы с помощью четких указательных табличек о:

• возможных опасностях;

• устройствах безопасности;

• управлении установкой.

• Соблюдать соответствующие национальные предписания в отношении жидкостных струйных аппаратов.

• Соблюдать соответствующие национальные предписания в отношении электромонтажа.

• Соблюдать соответствующие национальные правила техники безопасности. Ежегодно проверять установку и сохранять результат проверки в письменном виде.

• Поручать выполнение работ по техническому обслуживанию и ремонт только обученным сборщикам сервисной службы KÄRCHER или сборщикам, уполномоченным компанией KÄRCHER.

Уровень звукового давления установки составляет максимум 80 дБ(А). Поэтому, как правило, не требуется защиты органов слуха.

При очистке деталей, усиливающих шум, уровень шума может увеличиваться. Поэтому в таком случае следует использовать соответствующие средства защиты органов слуха.

1. Установить переключатель выбора программ в положение «STOP».

   ---



   1. Переключатель выбора программ

• На пульте управления необходимо опустить монеты и выбрать программу мойки.

• Чистка осуществляется с помощью пистолета высокого давления, моечной щетки и трубки для активной пены.

• Внутреннее пространство установки должно быть доступно только для проинструктированного персонала с целью проведения работ по техническому обслуживанию. При использовании установки дверь должна быть закрыта.

Данная моечная установка самообслуживания предназначена для мойки автомобилей и прицепов водой с добавлением моющих средств.

Не соответствует назначению и поэтому запрещается мойка

• людей и животных.

  Струя воды высокого давления может причинить серьезные травмы.

• незакрепленных предметов.

  Незакрепленные предметы могут быть отброшены струей воды высокого давления, что может повлечь за собой травмирование людей или повреждение других предметов.

Для отсоединения от сети питьевого водоснабжения необходимо между установкой и сетью питьевого водоснабжения встроить устройство отсоединения от сети категории 5. Дополнительно следует учитывать местные предписания.

• Значение pH: 6,5...9,5

• Электропроводность: электропроводность чистой воды + 1200 мкСм/см, макс. электропроводность 2000 мкСм/см

• Осаждаемые вещества (объем пробы 1 л, время осаждения 30 минут): < 0,5 мг/л

• Отфильтровываемые вещества: < 50 мг/л, без абразивных веществ

• Углеводороды: < 20 мг/л

• Хлорид: < 300 мг/л

• Сульфат: < 240 мг/л

• Кальций: < 200 мг/л

• Общая жесткость: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO₃/л)

• Железо: < 0,5 мг/л

• Марганец: < 0,05 мг/л

• Медь: < 2 мг/л

• Активный хлор: < 0,3 мг/л

• Отсутствие плохих запахов

Эксплуатацию установок без защиты от замерзания необходимо приостановить, если ожидается мороз.

При выполнении условий, перечисленных в разделе «Защита от замерзания», установки с защитой от замерзания защищены от замерзания до температуры -20 °C. При более низких температурах следует приостановить эксплуатацию.

1. Включить электропитание по месту эксплуатации.

2. Открыть запорный клапан воды по месту эксплуатации.

3. Закрыть замки.

   ---



   1. Выключатель устройства
   2. Замок
   3. Дверца

4. Открыть дверь.

5. Установить выключатель устройства в положение «1/ON».

6. Закрыть дверь.

Выбор активной программы мойки осуществляется с помощью переключателя программ мойки.

---

1. Переключатель программ мойки

Программа прервется.

Основное положение. Моющие инструменты в держателях для инструментов.

Примечание: функция «STOP» активна во всех положениях выключателя без программы мойки.

Поверхностное растворение затвердевшей грязи.

Вода с добавлением специального моющего средства.

Расстояние до струи высокого давления — не менее 80 см.

Поверхностное растворение следов торможения.

Вода с добавлением специального моющего средства.

Время воздействия максимум 2 минуты. Применять перед мойкой автомобиля и только для дисков с покрытием или лакированных дисков.

Для удаления крупной грязи.

Вода с моющим средством.

Расстояние до струи высокого давления — не менее 30 см.

Тщательная мойка лакокрасочного покрытия с применением активной пены.

Моющая щетка применяется только во время выполнения программы и только после мойки под высоким давлением.

Чистая, холодная вода для смывания шампуня и пены.

Расстояние до струи высокого давления — не менее 50 см.

Горячая вода со средством для защиты лакокрасочного покрытия.

Применять только после промывки.

Расстояние до струи высокого давления — не менее 80 см.

Поверхностное растворение следов от насекомых.

Вода со средством для удаления насекомых.

Расстояние до струи высокого давления — не менее 30 см.

Удаление затвердевшей грязи.

Вода с добавлением специального моющего средства.

Расстояние до струи высокого давления — не менее 30 см.

Сушка без пятен.

Деминерализованная вода с осушителем с приданием блеска.

Расстояние до струи высокого давления — не менее 80 см.

1. Повернуть переключатель выбора программ на необходимую программу мойки.

   ---



   1. Переключатель выбора программ
   2. Индикатор оставшейся суммы (опция)
   3. Монетоприемник
   4. Кнопка запуска

2. В зависимости от исполнения установки вставить монету или нажать кнопку запуска.

   Примечание

   Во время выполнения программы мойки вода выходит из сопла моющего инструмента, даже если высоконапорный пистолет не задействован. Из-за функции защиты от замерзания высоконапорный пистолет закрывается не полностью.

1. Для чистки струей высокого давления нажать на фиксирующий рычаг, чистящую щетку потянуть назад и зафиксировать.

   ---



   1. Чистящая щетка
   2. Фиксирующий рычаг
   3. Высоконапорный пистолет
   4. Спусковой рычаг
   5. Предохранительный фиксатор

2. Для чистки чистящей щеткой нажать на фиксирующий рычаг, чистящую щетку сдвинуть вперед и зафиксировать.

3. Отпустить предохранительную защелку.

4. Потянуть спусковой рычаг.

В этом случае высоконапорный пистолет и моющая щетка являются отдельными инструментами.

Здесь есть 3 отдельных инструмента:

• Высоконапорный пистолет

• Чистящая щетка

• Трубка для активной пены

• После вставки монеты или нажатия кнопки запуска начинается отсчет времени мойки.

• На индикаторе остатка суммы отображается остаток денежных средств на балансе.

Указание:отсчет времени мойки также выполняется, когда переключатель выбора программ находится в положении «STOP» («СТОП»). Если во время мойки вставляются дополнительные монеты, они добавляются к балансу и время мойки увеличивается.

1. Открыть дверцу устройства.

2. Поставить канистры с моющим средством в устройство.

   ---



   1. Дозирующий насос 1 (желтого цвета)
   2. Дозирующий насос 2 (красного цвета)
   3. Дозирующий насос 3 (зеленого цвета, опция)
   4. Дозирующий насос 4 (опция)
   5. Канистры с моющим средством
   6. Всасывающий фильтр для моющего средства

   Примечание

   Дозирующие насосы и всасывающие фильтры для моющего средства имеют цветовую маркировку.

3. Поместить всасывающие фильтры для моющего средства дозирующих насосов в канистры с моющим средством, как указано в таблице ниже. Опустить шланг настолько, чтобы фильтры находились на дне канистры.

   Дозирующий насос	Программа мойки
   1 (желтого цвета)	Мойка под высоким давлением	RM 806
   1 (желтого цвета)	Щеточная пенная мойка	RM 806
   2 (красного цвета)	Высококачественный уход	RM 820
   3* (зеленого цвета)	Удаление следов	RM 806
   3* (зеленого цвета)	Микрозмульсия	RM 806
   4* (зеленого цвета)	Пена Power	RM 838
   4* (белого цвета)	Пена для дисков Power	RM 802
   4* (красного цвета)	Высококачественный уход	RM 821

   * Опция

1. С помощью переключателя выбора программ выбрать программу, в которой используется данное чистящее средство.

2. Выполнять программу мойки до тех пор, пока во всасывающем шланге не появятся пузырьки.

1. Снять крышку солевого резервуара.

   ---



   1. Крышка
   2. Солевой резервуар

2. Заполнить солевой резервуар до верха умягчающей солью.

3. Установить крышку солевого резервуара.

1. Несколько раз нажимать кнопку регулировки жесткости на головке управления катионообменника, пока на дисплее не появится нужный интервал.

   0	Дезактивировано
   0,3	Регенерация каждые 8 часов
   0,5	Регенерация каждые 12 часов
   1...30	Регенерация каждый X день

   Примечание

   Заводская настройка: 0/дезактивировано. При установке устройства сервисный техник должен откорректировать настройку в соответствии с местными условиями.

1. Нажимать кнопку «Соль» до тех пор, пока на дисплее не появится нужная дозировка солевого раствора.

Заданная настройка:

• BA 42: 2,5 кг

• BA 65: 4,5 кг

1. Нажимать кнопку «Время» до тех пор, пока на дисплее не появится текущий час.

Сенсорный экран установлен на электрической коробке внутри аппарата.

---

1. Сенсорный экран
2. Электрическая коробка

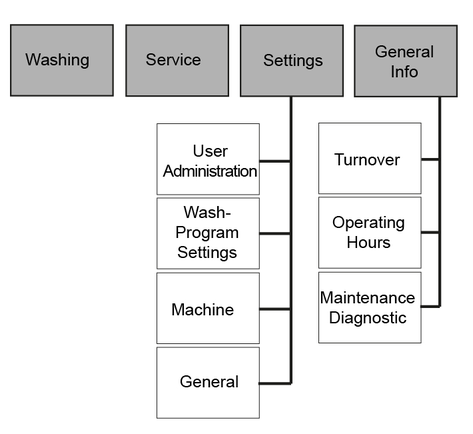

В стартовом меню отображаются следующие функции.

---

Стартовое меню

1. Дата
2. Время
3. Зарегистрированный пользователь
4. Срок технического обслуживания
5. Символы эксплуатационного состояния
6. Кнопка меню «Washing»
7. Кнопка меню «Service» (доступна только для обслуживающего персонала с паролем)
8. Кнопка меню «Settings»
9. Кнопка меню «General Info»

Символы эксплуатационного состояния

	Аппарат открыт
	Аппарат закрыт
	Аппарат в порядке
	Событие присутствует
	Неисправности присутствуют

Символ пользователя

	Operator
	Owner
	Service

1. Нажать кнопку изменения настроек рядом со свойством, которое необходимо изменить.

   Кнопка изменения настроек

   Откроется окно выбора нужной настройки или откроется клавиатура для ввода нужного значения.

Текущее эксплуатационное состояние системы отображается в меню Washing.

---

1. Баланс (сумма)/оставшееся время стирки
2. Выполняемая программа мойкиВремя работы за стоимость мойки/(денежная) сумма, соответствующая одной стоимости мойки
3. Название пункта меню
4. Индикация: аппарат открыт (зеленый) или аппарат закрыт (красный)
5. Кнопка «Home»Кратковременное нажатие — переход на один уровень меню назадДлительное нажатие — возврат в начальное меню

Меню Service доступно только для сервисной службы.

Рабочие параметры аппарата задаются в меню Settings.

---

1. Кнопка меню «General»
2. Кнопка меню «Machine»
3. Кнопка меню «Wash-Program Settings»
4. Кнопка меню «User Administration»

В меню User Administration выбирается группа пользователей. Разные группы пользователей имеют разные права доступа.

---

1. Кнопка «Service»
2. Кнопка «Owner»
3. Кнопка «Operator»

При выборе групп пользователей «Owner» и «Service» необходимо ввести код.

---

1. Клавиатура
2. Поле ввода
3. Подтверждение ввода
4. Удаление введенных данных

Изменение кода

Для группы пользователей Owner можно изменить код после входа в систему.

1. Нажать кнопку «...».

   ---



   1. Кнопка меню «...»

2. Ввести нужный код в окне «EnterNew Code».

3. Для подтверждения повторно ввести этот же код в окне «Confirm New Code».

В меню Wash-Program Settings настраиваются параметры отдельных программ мойки.

---

1. Кнопка перехода к следующему окну
2. Кнопка смены программы мойки
3. Кнопка перехода к предыдущему окну
4. Окно 1 из 2
5. Название программы мойки

Изменение параметров программы мойки

1. Выбрать окно с нужной программой мойки. Для этого использовать кнопки перехода к следующему или предыдущему окну.

2. Нажать кнопку смены программы мойки, расположенную рядом с нужной программой мойки.

   ---



   1. Кнопка изменения параметров
   2. Продолжительность программы мойки в соответствии со стоимостью, в секундах
   3. Тип воды (горячая вода/холодная вода)
   4. Дозировка моющего средства (в % от мощности дозирующего насоса)
   5. Название программы мойки
   6. Название моющего средства
   7. Кнопка смены моющего средства (цвет соответствует цветовому коду на дозирующем насосе)

3. Нажать кнопку для изменения нужного параметра.

4. Нажать на нужный параметр в отображаемом выборе.

   Основная настройка

   Программа мойки	Дозирующий насос	типа воды	Продолжительность программы
   Мойка под высоким давлением	1 (желтого цвета)	горячая	90 с
   Щеточная пенная мойка	1 (желтого цвета)		135 с
   Ополаскивание	-	Холодная	105 с
   Высококачественный уход	2 (красного цвета)	горячая	54 с
   Удаление следов	3 (зеленого цвета)	горячая	75 с
   Микрозмульсия	3 (зеленого цвета)	горячая	75 с
   Пена Power			60 с
   Пена для дисков Power			60 с
   Высококачественный уход		холодная	75 с

   Программа мойки	Дозировка моющего средства
   	500 л/ч		900 л/ч
   	%	мл/мин	%	мл/мин
   Мойка под высоким давлением	8	ок. 6	16	ок. 12
   Щеточная пенная мойка	8	ок. 6	16	ок. 12
   Ополаскивание	-	-	-	-
   Высококачественный уход	10	ок. 7	20	ок. 14
   Удаление следов	20	ок. 14	40	ок. 28
   Микрозмульсия	20	ок. 14	40	ок. 28
   Пена Power	30	ок. 21	30	ок. 21
   Пена для дисков Power	30	ок. 21	30	ок. 21
   Высококачественный уход	10	ок. 7	20	ок. 14

В меню Machine задаются параметры установки, а также здесь можно заблокировать моечную площадку.

---

1. Кнопка меню «Lock»
2. Кнопка меню «Coin value»
3. Кнопка меню «Components»

В меню Components можно настроить температуру горячей воды.

---

1. Кнопка «Изменить числовое значение»
2. Температура горячей воды в °C
3. Меню Components
4. Hot water temperature

В меню Coin value настраивается стоимость мойки для 100 % времени выполнения программы и номиналы монет для отдельных каналов монетного контрольника.

---

1. Кнопка перехода к следующему окну
2. Кнопка изменения настройки
3. Кнопка перехода к предыдущему окну
4. Кнопка балансазеленый: Монеты этого канала поступают в оборотжелтый: монеты не включаются в баланс
5. Номиналы монет:

   • Channel ... amount: каналы электронного монетного контрольника

   • External amount: механический монетный контрольник

   • External 1 amount: система оплаты с RFID

6. Номинал монет, необходимый для 100 % выполнения программы мойки

1. Нажать кнопку настройки рядом с нужным значением.

2. Ввести нужное значение.

В меню Lock можно заблокировать или разблокировать моечную площадку.

Блокировка действует независимо от установленных часов работы.

---

1. Кнопка изменения настроек
2. Заблокировать моечную площадку 1

1. Нажать кнопку изменения настройки.

   ---



   1. Кнопка блокировки моечной площадки
   2. Кнопка разблокировки

2. Нажать нужную клавишу.

В меню General настраивается время, дата и время работы, а также выбирается язык дисплея.

---

1. Кнопка меню «System»Только для обслуживающего персонала
2. Кнопка меню «Language»
3. Кнопка меню «Operation Hours Holidays»
4. Кнопка меню «Date Time»

Время, дата и летнее время устанавливаются в меню Date Time.

---

1. Кнопка «Настроить дату»
2. Кнопка «Настроить время»
3. Индикация «Летнее время активно»
4. Установленная дата
5. Установленное время
6. Кнопка переключения летнего времени/стандартного времени

Настройка времени

1. Нажать кнопку «Установить время».

   ---



   1. Клавиатура
   2. Кнопка «Сменить поле ввода»
   3. Активное поле ввода
   4. Кнопка «Применить настройки и покинуть окно»
   5. Название активного поля, минимальное значение, максимальное значение
   6. Кнопка «Покинуть окно, не принимать изменения»

2. С помощью кнопки «Сменить поле ввода» выбрать нужное поле ввода.

3. Удалить содержимое поля с помощью кнопки удаления на клавиатуре.

4. Ввести нужное значение с помощью клавиатуры.

5. Повторять процесс до тех пор, пока не будут внесены все желаемые изменения.

6. Покинуть окно.

В меню Operation Hours Holidays устанавливаются часы работы для каждого буднего дня и для праздничных дней. Кроме того, определяются фиксированные и плавающие праздники.

Настройка выполняется по тому же принципу, что и в меню Date Time.

---

1. Кнопка меню «Holiday variable»
2. Кнопка меню «Holiday fix»
3. Кнопка меню «Operation Hours»

Меню Operation Hours

---

1. Кнопка «На один будний день вперед»
2. Кнопка «Настроить окончание работы»
3. Кнопка «На один будний день назад»
4. Время окончания работы
5. Будний день (понедельник–воскресенье, праздничный день)
6. Время начала работы
7. Кнопка «Настроить начало работы»
8. Кнопка «Открыто целый день»
9. Кнопка «Закрыто целый день»

Меню Holiday fix

Фиксированные праздники каждый год отмечаются в одно и то же время.

---

1. Кнопка «Следующий праздник»
2. Кнопка «Предыдущий праздник»
3. Кнопка «Настроить дату»
4. 1-й праздник из 20 праздников
5. Дата праздника (в примере дата еще не установлена)

---

1. Клавиатура
2. Кнопка «Сменить поле ввода»
3. Месяц
4. Тег (активное в данный момент поле ввода)
5. Кнопка «Применить настройки и покинуть окно»
6. Название активного поля, минимальное значение, максимальное значение
7. Кнопка «Покинуть окно, не принимать изменения»

Меню Holiday variable

Скользящие праздники каждый год выпадают на разные даты.

Настройка осуществляется по тому же принципу, что и для Holiday fix, за исключением того, что здесь также необходимо настроить год.

Это меню используется для выбора языка, на котором отображается дисплей.

В меню General Info можно просмотреть оборот, часы работы, информацию о техническом обслуживании и сообщения о неисправностях.

---

1. Кнопка меню «Maintenance Diagnostic»
2. Кнопка меню «Operating Hours»
3. Кнопка меню «Turnover»

В меню Turnover отображается общий оборот и дневной оборот.

Дневной оборот можно удалять.

---

1. Кнопка меню «Daily turnover»
2. Кнопка меню «Total turnover»

---

Дневной оборот

1. Дневной оборот установки = Дневной оборот моечной площадки 1
2. Кнопка «Удалить оборот» (только для дневного оборота)

---

1. Удалить дневной оборот
2. Вы действительно хотите удалить дневной оборот?
3. Нет
4. Да

В меню Operating Hours отображаются часы эксплуатации отдельных установки и отдельных программ мойки.

---

1. Кнопка меню «Programs», часы эксплуатации программ мойки
2. Кнопка меню «Pumps», часы эксплуатации компонентов установки

---

Часы эксплуатации компонентов установки

1. Кнопка «Следующее окно»
2. Кнопка «Предыдущее окно»
3. Часы эксплуатации насоса высокого давления
4. Часы эксплуатации дозирующего насоса 1
5. Часы эксплуатации дозирующего насоса 2
6. Часы эксплуатации насоса RO (опция)

---

1. Часы эксплуатации водонагревателя
2. Часы эксплуатации фильтра сверхтонкой очистки (WSO)

Меню Maintenance Diagnostic показывает время до следующего технического обслуживания, информацию о системе, сообщения о неисправностях и событиях.

---

1. Кнопка меню «Event History»
2. Кнопка меню «Fault History»
3. Кнопка меню «System Information»
4. Кнопка меню «Interval»

В меню Interval для отдельных компонентов установки отображается время до следующего технического обслуживания.

---

1. Кнопка «Следующее окно»
2. Кнопка «Предыдущее окно»
3. Оставшееся время эксплуатации насоса высокого давления
4. Оставшееся время эксплуатации дозирующего насоса 1
5. Оставшееся время эксплуатации дозирующего насоса 2
6. Оставшееся время эксплуатации насоса RO (опция)

---

1. Оставшееся время эксплуатации фильтра сверхтонкой очистки (WSO)

В меню System Information отображаются данные установки, настройки системы управления и рабочие параметры системы управления.

---

1. Кнопка «Следующее окно»
2. Кнопка «Предыдущее окно»
3. Версия ПО
4. Номер материала установки
5. Серийный номер установки
6. Серийный номер системы управления

---

1. Настройки IP-адреса системы управления
2. Время работы системы управления в часах
3. Дата ввода в эксплуатацию
4. След. серв. обслуживание

---

1. Текущее количество неисправностей в памяти ошибок/последний сброс памяти ошибок

В меню Fault History отображаются сообщения о неисправностях с момента последней очистки памяти ошибок.

---

1. Кнопка «Удалить память ошибок»
2. Описание ошибки
3. Момент времени сообщения об ошибке
4. Номер ошибки

---

1. Удалить память ошибок
2. Вы действительно хотите удалить память ошибок?
3. Нет
4. Да

Меню Event History построено по тому же принципу, что и меню Fault History.

Устройство защиты от замерзания состоит из тепловентилятора и контура циркуляции системы защиты от замерзания или защиты от замерзания посредством подачи воды.

Примечание: при наличии устройства защиты от замерзания гарантируются следующие свойства:

• Ограниченный режим мойки ниже -5 °C. При ограниченном режиме мойки необходимо регулярно проверять моющую щетку на предмет обледенения. Мойка замерзшей щеткой может привести к повреждению автомобиля. Если моечная щетка обледенела, необходимо заблокировать ее или, на исполнении с 1 инструментом, заменить комбинированную струйную трубку на струйную трубку высокого давления. При необходимости режима мойки при более низких температурах следует обратиться в региональную сервисную службу. При температуре ниже -15 °C режим мойки не имеет смысла, поскольку на автомобиле образуется слой льда. Этот слой льда в определенных условиях может даже препятствовать работе важных частей автомобиля. Поэтому заблокировать возможность использования установки ниже -15 °C.

• Защита установки от замерзания до -20 °C. При температуре ниже -20 °C необходимо выполнить «Приостановку эксплуатации при морозе».

• Подача электропитания и воды должна осуществляться бесперебойно. Систему подачи воды необходимо защитить от замерзания.

• Квалифицированная установка и подключение оборудования.

• Тепловентилятор настроен правильно.

• Все мероприятия по техническому обслуживанию выполнены правильно в соответствии с главой «Техническое обслуживание и уход».

• Все инструменты очистки помещаются обратно в держатели инструментов.

• Относящийся к установке ручной пистолет высокого давления с отверстием для защиты от замерзания установлен.

• Шлангопровод между установкой и моющим инструментом не удлинен и не заменен более длинным шлангом.

• Приведенные выше значения температур соответствуют месту установки. Температура, объявляемая в прогнозах погоды, не является определяющей.

Тепловентилятор обогревает внутреннее пространство установки для защиты от замерзания.

1. Установить регулировку мощности в положение «I».

   ---



   1. Символ защиты от замерзания
   2. Регулятор термостата
   3. Регулятор мощности

2. Отрегулировать термостат в зависимости от наружной температуры:

   1. Если наружная температура теплее -10 °C, установить регулятор термостата в положение защиты от замерзания.

   2. Если наружная температура холоднее -10 °C, установить регулятор термостата в положение «I».

Примечание: Устройство для защиты от замерзания работает только при включенной установке и закрытой двери. Поэтому выключатель устройства нельзя устанавливать в положение «0/OFF». Также не разрешается прерывание электроснабжения установки. Работа тепловентилятора прерывается при работе насоса высокого давления.

Если существует опасность замерзания, инструменты для очистки и их подводящие трубопроводы омываются циркулирующей водой, что защищает их от замерзания.

Контур системы защиты от замерзания приводится в действие насосом системы защиты от замерзания.

Следующие конструктивные элементы показывают, что устройство оснащено контуром циркуляции системы защиты от замерзания:

---

1. Шаровой кран для защиты от замерзания с сетчатым фильтром
2. Бак с поплавком защиты от замерзания
3. Насос системы защиты от замерзания
4. Фильтр насоса системы защиты от замерзания

Если существует опасность замерзания, инструменты для очистки и их подводящие трубопроводы омываются чистой водой, что защищает их от замерзания. Затем вода сбрасывается в сточные воды.

Наличие электромагнитного клапана защиты от замерзания указывает на то, что устройство оснащено данной версией защиты от замерзания.

---

1. Электромагнитный клапан защиты от замерзания
2. Шаровой кран защиты от замерзания

Для большей наглядности работы по техническому обслуживанию для поддержания защиты от замерзания приводятся еще раз в обобщенном виде. Для проверки защиты от замерзания эти работы также следует проводить раз в год перед началом периода заморозков. Работы по техническому обслуживанию, перечисленные в главе «Уход и техническое обслуживание», необходимо выполнять и в зимнее время.

1. Открутить переднюю часть насадки.

   ---



   1. Передняя часть насадки
   2. Фильтр
   3. Держатель насадки

2. Извлечь и очистить фильтр.

3. Вставить фильтр.

4. Навинтить переднюю часть насадки на держатель насадки и затянуть.

Для отсоединения от водопроводной сети в установку подается вода из бака с поплавком, за которым следует насос повышения давления.

---

1. Насос повышения давления

1. Установить выключатель устройства в положение «0/OFF».

Без защиты от замерзания приостановить эксплуатацию установки (см. главу «Приостановка эксплуатации»).

Установка с защитой от замерзания:

1. Оставить выключатель устройства в положении «1/ON».

2. Заблокировать моечную площадку в пункте меню «Washing» системы управления.

Если на этапе приостановки эксплуатации не существует опасности замерзания:

1. Перекрыть подачу воды.

2. Отключить подачу питания.

Если существует опасность замерзания, дополнительно выполнить следующие действия:

1. Опорожнить все баки с поплавком.

2. Отвинтить шланги на баках с поплавком и слить из них воду.

3. Отвинтить шланги на насосе высокого давления, слить воду.

4. Открутить шланг высокого давления с головки насоса, слить воду.

5. Извлечь канистру для чистящего средства и поставить на хранение в месте, защищенном от мороза.

В случае сомнений обратиться в сервисную службу для приостановки эксплуатации.

1. Мембрану обратного осмоса RO разобрать и хранить в местах, защищенных от мороза.

2. Опустошить промежуточный резервуар с пермеатом.

3. Установку (без щелочного обменника) промыть раствором для защиты от замерзания.

4. Промыть щелочной обменник концентрированным солевым раствором.

5. Все водопроводящие детали продуть сжатым воздухом, не содержащим пары масел.

---

1. Фильтр тонкой очистки чистой воды, локальный
2. Бак с поплавком для холодной воды с отсоединением от сети по категории 5 ⁹
3. Насос подкачки ⁹
4. Солевой резервуар ¹
5. Датчик жесткости 1
6. Головка управления катионообменника 1
7. Резервуар катионообменника 1
8. Мембрана RO ²
9. Манометр ²
10. Распределительный блок ²
11. Датчик давления ²
12. Дроссель ²
13. Электромагнитный клапан умягченной воды ²
14. Промежуточный резервуар с пермеатом ²
15. Выключатель уровня «ПРОМЕЖУТОЧНЫЙ РЕЗЕРВУАР ЗАПОЛНЕН» ²
16. Выключатель уровня «ПРОМЕЖУТОЧНЫЙ РЕЗЕРВУАР ПУСТ» ²
17. Электромагнитный клапан системы подачи пермеата ²
18. Обратный клапан моющего средства
19. Перепускной клапан половинной нагрузки с дросселем ³
20. Насос высокого давления
21. Перепускной клапан
22. Обратный клапан и дроссель защиты от замерзания ⁴
23. Ручной пистолет-распылитель с моющей щеткой (версия с 1 инструментом)
24. Дозирующий насос
25. Всасывающий шланг моющего средства
26. Всасывающий фильтр моющего средства с нижним клапаном
27. Трубка для сильнодействующей пены (исполнение с 3 инструментами)
28. Высоконапорный пистолет со струйной трубкой ⁵
29. Трубка для пены ⁵
30. Электромагнитный клапан пены ⁵
31. Электромагнитный клапан высокого давления (опция) ⁵
32. Электромагнитный клапан трубки для сильнодействующей пены ⁶
33. Электромагнитный клапан горячей воды
34. Магнитный клапан системы подачи холодной воды
35. Датчик температуры горячей воды
36. Электрический нагревательный элемент
37. Ограничитель температуры
38. Датчик сухого хода
39. Бак с поплавком для горячей воды
40. Сетчатый фильтр ⁷
41. Шаровой кран системы защиты от замерзания ⁷
42. Насос системы защиты от замерзания ⁷
43. Фильтр насоса системы защиты от замерзания ⁷
44. Дроссель ⁷
45. Бак с поплавком системы защиты от замерзания ⁷
46. Электромагнитный клапан системы защиты от замерзания ⁸
47. Фильтр сверхтонкой очистки ²
48. Бак с поплавком для холодной воды без отсоединения от сети ¹⁰

¹ только с опцией умягчения воды

² только с опцией обратного осмоса

³ только с насосом высокого давления типа 908

⁴ только с опцией защиты от замерзания (все варианты)

⁵ только для исполнения с 2 и 3 инструментами

⁶ только для исполнения с 3 инструментами

⁷ только с контуром системы защиты от замерзания

⁸ только с защитой от замерзания посредством подачи воды

⁹ только для вариантов с отсоединением от сети по категории 5

¹⁰ только для вариантов без отсоединения от сети

При отпускания рычага высоконапорного пистолета открывается клапан контура, насос высокого давления продолжает работать. При повторном открывании ручного пистолета-распылителя обеспечивается немедленная подача струи высокого давления.

При очень высоком напряжении в сети, защитный автомат двигателя отключает модули насосов.

Защитный контакт обмотки установлен только на моделях с производительностью 900 л/ч.

При тепловой перегрузке защитный контакт в обмотке двигателя привода насоса посылает сигнал в систему управления, которая отключает двигатель.

Если температура воды в баке с поплавком для горячей воды понижается, датчик температуры включает электрический нагревательный элемент и снова выключает его при достижении максимальной температуры.

Поплавковый выключатель в баке с поплавком для горячей воды отключает электрический нагревательный элемент, если уровень воды опускается слишком низко.

Предотвращает работу электрического нагревательного элемента, когда бак с поплавком для горячей воды пустой.

Только для систем с щелочным обменником.

Если жесткость воды превышает предельное значение, то система управления производит расчет остаточной емкости фланца щелочного обменника.

Регенерацию фланца щелочного обменника следует провести не позднее следующего вечера.

Только на установка с обратным осмосом.

При недостатке воды установка останавливается во избежание работы насоса обратного осмоса всухую.

Только на установка с обратным осмосом.

Используется для выключения насоса обратного осмоса при полном промежуточном резервуаре для пермеата.

Только на установка с обратным осмосом.

Используется для включения насоса обратного осмоса при полном промежуточном резервуаре для пермеата.

Важным условием надежной работы установки является регулярное техническое обслуживание в соответствии со следующим планом технического обслуживания.

Использовать только запасные части, предоставляемые или рекомендованные изготовителем:

• запасные и быстроизнашивающиеся детали;

• принадлежности,

• рабочие вещества,

• чистящее средство.

1. Выключить местный главный выключатель и заблокировать от повторного включения.

2. Отключить водоснабжение.

Эксплуатационник: работы с пометкой «Эксплуатационник» разрешается проводить только проинструктированным лицам, способным безопасно управлять и обслуживать установки высокого давления.

Сервисная служба: Работы с пометкой «Сервисная служба» разрешается проводить только техническими специалистами сервисной службы фирмы KÄRCHER или уполномоченными фирмой KÄRCHER специалистами.

С торговым представителем можно договориться о регулярной проверке техники безопасности или заключить с ним договор на техобслуживание. Обращайтесь к нам за консультацией.

WSO: только для установок с катионообменником.

RO: только для установок с обратным осмосом.

1. Установить маслосборную емкость под пробку маслосливного отверстия.

   ---



   1. Резьбовая пробка маслосливного отверстия
   2. Масляный бак
   3. Крышка

2. Снять крышку масляного бака.

3. Вывернуть резьбовую пробку маслосливного отверстия и слить масло.

4. Вкрутить и затянуть резьбовую пробку маслосливного отверстия.

5. Медленно залить новое масло до отметки «MAX» на масляном баке.

6. Установить крышку масляного бака.

7. Утилизировать отработанное масло без ущерба для окружающей среды или сдать его в предусмотренный для этого приемный пункт.

1. Открутите накидную гайку.

   ---



   1. Шаровой кран защиты от замерзания
   2. Сетчатый фильтр
   3. Накидная гайка
   4. Держатель

2. Потянуть шаровой клапан защиты от замерзания вниз.

3. Вынуть сетчатый фильтр из держателя и очистить его.

4. Вставить сетчатый фильтр.

5. Закрепить шаровой кран защиты от замерзания накидной гайкой на держателе.

1. Открыть дверцу аппарата.

2. Открыть монетный контрольник.

   ---



   1. Монетный контрольник

3. Очистить дорожку для монет влажной тканью с моющим средством.

1. Снять крышку кнопки управления.

   ---



   1. Крышка

2. Нажать и удерживать красную кнопку.

   ---



   1. Распределительный вал
   2. Красная кнопка
   3. Позиция «Рассол и промывка»

3. Поворачивать распределительный вал вручную, пока стрелка не укажет на «Рассол и промывка».

   <steptroubleshooting>

   Начнется процесс регенерации, который длится около 1 часа.



   </steptroubleshooting>

Эксплуатационник: работы с пометкой «Эксплуатационник» разрешается проводить только проинструктированным лицам, способным безопасно управлять и обслуживать установки высокого давления.

Электрик: работы с пометкой «Электрик» разрешается проводить только лицам с электротехническим образованием.

Сервисная служба: Работы с пометкой «Сервисная служба» разрешается проводить только техническими специалистами сервисной службы фирмы KÄRCHER или уполномоченными фирмой KÄRCHER специалистами.

При наличии критических ошибок, сообщений о неисправности и событий стартовый экран спустя 1 минуту автоматически переходит в режим сообщений.

Имеющееся сообщение обозначается на стартовом экране символом «Внимание» в правом верхнем углу.

---

1. Отображение существующих сообщений

Индикация сообщений

---

1. Индикация категории сообщения:

   • Красный: критическая ошибка; установка сразу останавливается

   • Желтый: неисправность; установка может продолжать работать

   • Зеленый: событие; информация для эксплуатационника

2. Описание ошибки
3. Информация о возможных причинах ошибки и способах устранения.Индикация номера ошибки, а также даты и времени возникновения.
4. Кнопка квитирования ошибки.

   Примечание

   Если кнопка отображается серым цветом, ошибка по-прежнему присутствует и не может быть квитирована.

   Если кнопка отображается желтым цветом, неисправность устранена и ошибка может быть квитирована.

5. Линейный индикатор длительности отображения текущего сообщения.

   Примечание

   Индикация автоматически переходит к следующему элементу спустя 2-3 секунды. После этого индикатор полностью пройден.

6. Индикация текущего номера сообщения / общего количества сообщений.
7. Кнопки для пролистывания различных элементов индикации вручную вперед и назад.

---

1. Красная полоса при заблокированной системе из-за критической ошибки

---

Пример индикации неисправности

---

Пример индикации события

• 500 л/ч 6 кВт

• 500 л/ч 12 кВт

• 500 л/ч 24 кВт

• 900 л/ч 6 кВт

• 900 л/ч 12 кВт

• 900 л/ч 24 кВт

В каждой стране действуют соответствующие условия гарантии, установленные нашей дочерней сбытовой компанией. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственном браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие, или в ближайшую уполномоченную службу сервисного обслуживания.

Дополнительную информацию можно найти на сайте: www.kaercher.com/dealersearch

---

1. При перевозке устройства в транспортных средствах зафиксировать его от скольжения и опрокидывания в соответствии с действующими правилами.

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства.

Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу.

Изделие: Моющий аппарат высокого давления

Тип: 1.319-xxx

2000/14/ЕС

2014/30/EС

2006/42/ЕС (+2009/127/ЕС)

2011/65/EС

2009/125/ЕС

(ЕС) 2019/1781

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

2000/14/ЕС: Приложение V

1 пост

Измерено: 82

Гарантировано: 85

2-Platz

Измерено: 81

Гарантировано: 83

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

---

Лицо, ответственное за ведение документации:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

г. Винненден, 01.06.2021
