Перед первым применением устройства ознакомиться с данной оригинальной инструкцией по эксплуатации и прилагаемыми указаниями по технике безопасности. Действовать в соответствии с ними.

Сохранять обе брошюры для дальнейшего пользования или для следующего владельца.

Эта поломойно-всасывающая машина предназначена для влажной очистки и полировки ровных полов.

При этом ее можно настроить на конкретную задачу, задав параметры количества воды, усилия нажима щеток, расхода чистящего средства, а также скорости движения. Дозировка чистящего средства осуществляется путем его добавления в бак для чистой воды или в дополнительное дозирующее устройство (DOSE).

Данное устройство подходит для коммерческого и промышленного использования, например в гостиницах, школах, больницах, фабриках, магазинах, офисах и сдаваемых в аренду помещениях. Использовать данное устройство исключительно в соответствии с указаниями, содержащимися в данной инструкции по эксплуатации.

• Устройство можно использовать только для очистки влагостойких и стойких к полировке гладких полов.

• Устройство предназначено для очистки внутренних помещений.

• Диапазон рабочих температур составляет от +5 °C до +40 °C.

• Устройство не пригодно для очистки замерзших полов (например, на холодильных складах).

• Устройство может эксплуатироваться при максимальном уровне воды 1 см. Не въезжать на участки, в которых существует риск превышения максимального уровня воды.

• При использовании зарядных устройств или аккумуляторных батарей разрешается применять исключительно допущенные в руководстве по эксплуатации компоненты. Возможность использования иной комбинации должна быть с ответственностью подтверждена поставщиком зарядного устройства и/или аккумуляторной батареи.

• Устройство не предназначено для очистки дорог общего пользования.

• Устройство нельзя использовать на полах, чувствительных к давлению. Учитывать допустимую поверхностную нагрузку на пол. Поверхностная нагрузка от устройства указана в технических характеристиках.

• Устройство не пригодно для использования во взрывоопасной среде.

• Эксплуатация устройства допускается на поверхностях с максимальным подъемом (см. главу «Технические характеристики»).

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и окружающей среды. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Для получения актуальной информации о компонентах см. www.kaercher.de/REACH

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства.

Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство.

Перед первым использованием устройства следует ознакомиться с данной инструкцией по эксплуатации и прилагаемой брошюрой с указаниями по технике безопасности при работе с щеточными моющими машинами № 5.956-251.0 и действовать в соответствии с ними.

Эксплуатация устройства допускается на поверхностях с ограниченным подъемом (см. главу «Технические характеристики»).

Устройство разрешено эксплуатировать только тогда, когда капот и все крышки закрыты.

Для немедленного отключения всех функций: установить предохранительный выключатель в положение «0».

• При выключении предохранительного выключателя устройство резко тормозит.

• Предохранительный выключатель действует непосредственно на все функции устройства

Если оператор покидает сиденье во время работы или во время вождения, переключатель сиденья отключает приводной двигатель после небольшой задержки.

При обращении с аккумуляторами следует соблюдать следующие предупредительные указания:

	Соблюдать указания, содержащиеся в инструкции по эксплуатации аккумулятора и на аккумуляторе, а также в настоящей инструкции по эксплуатации.
	Использовать приспособления для защиты глаз.
	Не допускать детей к аккумулятору и электролиту.
	Опасность взрыва
	Огонь, искры, открытый свет и курение запрещены.
	Опасность получения химических ожогов
	Первая помощь.
	Предупреждение
	Утилизация
	Не выбрасывать аккумулятор в мусорный контейнер.

---

1. Панель управления
2. Рулевое колесо
3. Всасывающий шланг для чистящего средства (только вариант Dose)
4. * Канистра для чистящего средства (только вариант Dose)
5. * Сигнальная лампа
6. Место для хранения уборочного набора «Homebase Box»
7. Сливной шланг для грязной воды
8. * Подвод воды для системы промывки бака для грязной воды
9. Фильтр для крупной грязи
10. * Система промывки бака для грязной воды
11. Крышка бака для грязной воды
12. Поплавок
13. Ворсовый фильтр
14. Бак для грязной воды
15. Сетчатый фильтр турбины (под поплавком)
16. * Держатель для швабры
17. * Держатель инструмента
18. Всасывающий шланг
19. Всасывающая балка
20. Зажимной рычаг всасывающей балки
21. Заглушка бака для грязной воды
22. Заливное отверстие бака для чистой воды
23. Заправочная система
24. Разъем аккумуляторной батареи (при внешнем зарядном устройстве)Сетевой кабель зарядного устройства (при внутреннем зарядном устройстве)
25. Педаль акселератора
26. Дневные ходовые огни
27. * Рабочее освещение
28. * Боковая дека
29. Боковая щетка (только на варианте SB)
30. Регулировочное колесо чистящей кромки (только чистящая головка D)
31. Крючок для кабеля
32. Чистящая головка
33. Чистящая кромка
34. Крышка подшипника (для замены щетки)
35. Педаль замены щетки (только чистящая головка D)
36. Сидение (с переключателем положения)
37. Рычаг регулировки сиденья
38. Аккумуляторная батарея

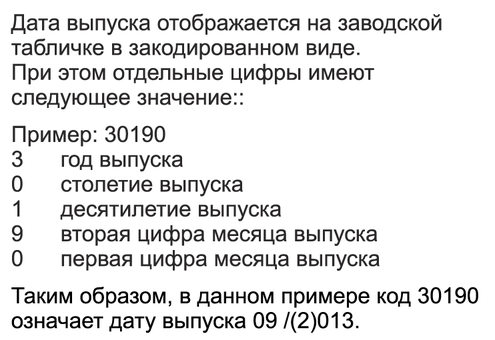

39. Фирменная табличка
40. Контейнер для крупных загрязнений (только чистящая головка R)
41. Заглушка бака для чистой воды с фильтром чистой воды

* опция

• Элементы управления для процесса очистки имеют желтый цвет.

• Элементы управления для технического и сервисного обслуживания выполнены серым цветом.

• При движении по узким местам всасывающую балку можно снять и повесить в одно из отверстий на крышке бака для грязной воды.

  ---



  1. Всасывающая балка
  2. Точка крепления

	Ручка для откидывания бака для грязной воды вверх.
	Точка крепления
	*Держатель для швабры
	*Подвод воды для заправочной системы
	*Подвод воды для системы промывки бака для грязной воды
	Сливное отверстие бака для чистой воды
	Сливное отверстие бака для грязной воды

* опция

Защитная крыша защищает водителя устройства от падающих предметов.

На устройствах с защитной крышей бак для грязной воды оснащен предохранителем. Такой предохранитель предотвращает непреднамеренный поворот бака для грязной воды назад под воздействием сил, действующих на защитную крышу.

---

1. Защитная крыша
2. Предохранительный металлический лист
3. Стопорный винт M8x16, шайба

1. Опорожнить бак для грязной воды.

2. Выкрутить стопорный винт.

3. Медленно повернуть бак для грязной воды назад, крепко удерживая его.

1. Медленно повернуть бак для грязной воды вперед, крепко удерживая его.

2. Ввинтить и затянуть стопорный винт.

* Минимальный объем аккумуляторного отсека

** Минимальный объем воздушного потока между аккумуляторным отсеком и окружающей средой

* как для 4.654-306.7

** как для 4.654-307.7

В варианте «Pack» аккумуляторные батареи уже установлены.

ОСТОРОЖНО

Демонтаж и установка аккумуляторов

Неустойчивое положение машины

При извлечении и установке аккумуляторов убедиться в устойчивом положении машины.

ВНИМАНИЕ

Перепутывание полярности

Разрушение управляющей электроники

При подсоединении аккумулятора следить за правильной полярностью.

ВНИМАНИЕ

Глубокая разрядка

Опасность повреждения

Перед вводом устройства в эксплуатацию зарядить аккумуляторы.

1. Слить грязную воду.

   Примечание

   Для устройств с защитной крышей обязательно следует соблюдать указания в разделе «Защитная крыша».

2. Откинуть бак для грязной воды назад.

3. Вставить аккумуляторы в устройство.

   ---



   ---



   ---



   ---



   ---



   ---



4. Соединить полюсные выводы соединительными кабелями.

5. Подсоединить прилагающийся питающий кабель к еще свободным полюсам аккумуляторной батареи (+) и (-).

6. Проверить правильность монтажа защитных колпачков полюсов.

7. Соединить штекер аккумулятора на стороне устройства со штекером аккумулятора на стороне аккумулятора.

8. Повернуть бак для грязной воды вперед и закрыть.

9. Настроить тип батареи (см. главу «Серый чип-ключ»).

   ВНИМАНИЕ

   Опасность повреждения

   Аккумуляторная батарея может быть повреждена в результате глубокого разряда.

   Перед вводом устройства в эксплуатацию необходимо зарядить аккумуляторную батарею.

Устройство не может использоваться во время зарядки.

1. Переместить устройство прямо к зарядному устройству, избегая наклонных поверхностей.

1. Подключить сетевой кабель с помощью штекера стандарта IEC 60320 C14 к устройству.

   ---



   1. Штекер стандарта IEC 60320 C14 для зарядного кабеля

2. Вставить сетевой штекер внутреннего зарядного устройства в розетку.

   На дисплее отображается состояние заряда аккумуляторных батарей. Подсветка дисплея гаснет.

   Примечание

   Во время зарядки все функции уборки и движения блокированы.

   Когда батарея полностью заряжена, на дисплее отображается «Аккумулятор заряжен!».

3. Для завершения зарядки извлечь сетевой штекер зарядного устройства из розетки.

4. Намотать сетевой кабель вокруг крючков для кабеля.

1. Опорожнить бак для грязной воды.

2. Установить предохранительный выключатель в положение «0».

3. Откинуть бак для грязной воды назад.

4. Извлечь штекер аккумулятора со стороны устройства.

5. Соединить штекер аккумулятора на стороне аккумулятора с зарядным устройством.

6. Вставить штепсельную вилку зарядного устройства в розетку.

7. Выполнить процесс зарядки в соответствии с инструкцией по эксплуатации зарядного устройства.

8. Соединить штекер аккумулятора на стороне устройства со штекером аккумулятора на стороне аккумулятора.

9. Откинуть бак для грязной воды вперед.

ОПАСНОСТЬ

Доливание воды в разряженный аккумулятор

Опасность химического ожога из-за утечки электролита, повреждение одежды

При работе с электролитом использовать защитные очки, защитную одежду и защитные перчатки.

Соблюдать предписания.

Немедленно смывать попадающие на кожу или одежду брызги электролита большим количеством воды.

ВНИМАНИЕ

Использование воды с добавками

Неисправные аккумуляторы, потеря гарантии

Для заливания в аккумуляторы использовать только дистиллированную или деминерализованную воду (EN 50272-T3).

Не применять сторонних добавок, так называемых улучшающих средств, иначе теряется право на гарантию.

1. За час до завершения зарядки добавить дистиллированную воду. При этом соблюдать правильный уровень электролита в соответствии с маркировкой на аккумуляторе.

   В конце процесса зарядки все аккумуляторные элементы должны «кипеть».

2. Удалить пролитую воду. Для этого действовать, как описано в главе «Уход и техническое обслуживание», раздел «Очистка аккумуляторов».

Буква «V» справа от индикатора заряда аккумуляторной батареи означает, что первая зарядка все еще не завершена.

1. Зарядить аккумуляторную батарею до отображения на дисплее максимального заряда.

2. Устройство после первой зарядки аккумуляторной батареи использовать до тех пор, пока защита от глубокого разряда не отключит привод щетки и всасывание.

3. После этого полностью зарядить аккумуляторные батареи без перебоев.

   После первого заряда справа от индикатора аккумуляторной батареи исчезнет «V».

   Примечание

   Если в меню аккумуляторной батареи выбирается тип батареи, следует повторить вышеописанные действия. Это также следует сделать при замене одного установленного типа батареи на другой.

Состояние заряда аккумуляторной батареи отображается на экране пульта управления.

• Состояние заряда аккумуляторной батареи отображается длиной полоски.

• Последние 30 минут оставшееся рабочее время отображается в минутах.

1. Установить предохранительный выключатель в положение «0».

2. Слить грязную воду.

3. Откинуть бак для грязной воды назад.

4. Извлечь штекер аккумулятора.

5. Отсоединить кабель от отрицательного полюса аккумулятора.

6. Отсоединить остальные кабели от аккумулятора.

7. Извлечь аккумуляторные батареи.

8. Утилизировать отработанные аккумуляторы в соответствии с действующими правилами.

1. Снять упаковочную пленку.

2. Снять стяжную ленту.

3. 4 донные доски поддона закреплены винтами. Открутить эти доски.

4. Опереть отвинченные доски на край поддона, чтобы они располагались перед колесами устройства.

   ---



   1. Доска
   2. Балки

5. Закрепить доски с помощью винтов.

6. Для подпорки подложить под рампу балки, находящиеся в упаковке.

7. Снять деревянные планки перед колесами.

1. На всех вариантах машин, кроме варианта «low wheel pressure», потянуть за рычаг тормоза на переднем колесе и вставить монету между рычагом и тормозом.

   ---



   1. Рычаг переднего тормоза (все варианты машин, кроме варианта B 150 «low wheel pressure»)
   2. Рычаг заднего тормоза (только варианты машины Adv и B 150 «low wheel pressure»)

2. На вариантах «Adv» и «low wheel pressure» повторить процесс на задней оси.

3. Медленно пододвинуть устройство к рампе.

4. ОПАСНОСТЬ

   Опасность несчастного случая

   При отключенном тормозе устройство не имеет тормозного эффекта.

   Удалить монеты сразу после того, как устройство будет снято с поддона.

   Удалить монеты между рычагом и корпусом.

Чтобы съехать с поддона, необходимо установить и зарядить аккумуляторные батареи.

1. Вставить чип-ключ на пульте управления.

2. Повернуть предохранительный выключатель в положение «1».

3. Установить переключатель программ в положение «Транспортировка».

4. Установить переключатель направления движения в положение «Вперед».

5. Выжать педаль акселератора.

6. Медленно переместить устройство с поддона вниз.

7. Установить предохранительный выключатель в положение «0».

Установка чистящей головки описана в разделе «Работы по техническому обслуживанию».

1. Монтаж щеток описан в главе «Работы по техническому обслуживанию».

1. Повернуть оба зажимных рычага вверх.

   ---



   1. Всасывающий шланг
   2. Подвеска всасывающей планки
   3. Всасывающая планка
   4. Зажимной рычаг

2. Вставить всасывающую планку в подвеску всасывающей планки.

3. Повернуть оба зажимных рычага вниз.

1. Нажать рычаг регулировки сиденья и переместить сиденье в нужное положение.

2. Отпустить рычаг регулировки сиденья и зафиксировать сиденье.

1. Занять место на сиденье водителя.

2. Вставить чип-ключ.

3. Установить предохранительный выключатель в положение «1».

4. Повернуть переключатель программ на нужную функцию.

5. Если на дисплее появляется одно из приведенных ниже сообщений, убрать ногу с педали акселератора, установить предохранительный выключатель в положение «0» и выполнить необходимые работы по техническому обслуживанию.

   Дисплей	Действие
   Техническое обслуживание всасывающей балки	Очистить всасывающую балку.
   Техническое обслуживание щеточной головки	Проверить степень износа щеток, очистить щетки.
   Техническое обслуживание всасывающей кромки	Проверить состояние износа и регулировку всасывающих кромок.
   Техническое обслуживание фильтра турбины	Очистить сетчатый фильтр турбины.
   Техобсл. фильтра чистой воды	Очистить фильтр чистой воды.

6. Нажать информационную кнопку.

7. Сбросить счетчик для соответствующего обслуживания (см. «Серый чип-ключ/сброс счетчика обслуживания»).

   Примечание

   Если счетчик не сбросить, индикация техобслуживания будет появляться при каждом включении устройства.

Дневные ходовые огни работают, когда устройство включено.

1. Установить переключатель программ в положение «Транспортировка».

2. Нажать информационную кнопку.

3. Вращать информационную кнопку вплоть до отображения сообщения «Меню выключателей».

4. Нажать информационную кнопку.

5. Нажать информационную кнопку и удерживать до тех пор, пока не будет выделен пункт «Рабочее освещение».

6. Нажать информационную кнопку.

1. Включить устройство.

2. Установить переключатель направления движения в положение «вперед».

3. Установить переключатель программ в положение «Транспортировка».

4. Слегка нажать педаль акселератора.

   Тормоз должен разблокироваться со звуком. Устройство должно начать слегка катиться на ровной поверхности.

5. Отпустить педаль акселератора.

   Тормоз должен заблокироваться с характерным звуком.

Если стояночный тормоз не фиксируется, следует вывести устройство из эксплуатации, зафиксировать его от неконтролируемого откатывания и обратиться в сервисную службу.

1. Занять положение на сиденье.

2. Вставить чип-ключ.

3. Установить предохранительный выключатель в положение «1».

4. Установить переключатель программ в положение «Транспортировка».

5. С помощью переключателя направления движения на панели управления установить направление движения.

6. Задать скорость движения нажатием педали акселератора.

7. Отпустить педаль акселератора.

   Устройство останавливается.

Приводной двигатель отключается в случае перегрузки. На дисплее появляется сообщение о неисправности. Если система управления перегревается, соответствующий агрегат отключается.

8. Дать устройству охладиться в течение как минимум 15 минут.

9. Установить переключатель программ в положение «OFF», подождать немного и выбрать нужную программу.

1. Подсоединить водяной шланг к соединительному патрубку системы заполнения (максимальная температура воды 50 °C).

2. Открыть линию подачи воды.

3. Контролировать устройство, автоматическая система заполнения прерывает подачу воды, когда бак для чистой воды заполнен.

4. Закрыть линию подачи воды.

5. Отсоединить водяной шланг.

1. Открыть крышку бака для чистой воды.

2. Налить чистую воду (макс. температура 50 °C) до уровня 15 мм от верхнего края бака.

   Примечание

   Если чистящее средство и затем вода сначала подаются в бак для чистящего средства, то это может привести к сильному пенообразованию.

   Перед вводом устройства в эксплуатацию бак для чистой воды следует залить полностью для удаления воздуха из водопроводной сети.

3. Закрыть крышку бака для чистой воды.

Рекомендуемое чистящее средство

Только для варианта DOSE:

Чистящее средство добавляется дозирующим устройством в чистую воду по пути к чистящей головке.

1. Залить чистящее средство в канистру для чистящего средства.

   Примечание

   Максимум 3 % чистящего средства может быть добавлено дозирующим устройством. При более высокой дозировке чистящее средство необходимо заливать в бак для чистой воды.

   ВНИМАНИЕ

   Опасность засорения

   При добавлении чистящего средства в бак для чистой воды чистящее средство может высохнуть и нарушить работу дозатора.

   После добавления чистящего средства в бак для чистой воды следует промыть устройство чистой водой: выбрать программу очистки с применением воды, настроить максимальное количество воды, установить дозировку чистящего средства на 0.

   Примечание

   Устройство имеет индикатор уровня чистой воды на дисплее. При пустом баке для чистой воды добавление чистящего средства прекращается. Чистящая головка продолжает работать без подачи жидкости.

1. Залить моющее средство в бак для чистой воды.

   Примечание: крышку заливного отверстия бака для чистой воды можно использовать для дозирования моющего средства. На ее внутренней стороне нанесена шкала.

Параметры для различных программ очистки предварительно заданы в устройстве.

В зависимости от авторизации желтого чип-ключа отдельные параметры могут быть изменены.

Измененный параметр действителен до тех пор, пока с помощью переключателя программ не будет выбрана другая программа очистки.

Для долгосрочного изменения параметров необходимо использовать серый чип-ключ. Настройка описана в разделе «Серый чип-ключ».

1. Установить переключатель программ на нужную программу очистки.

2. Вращать информационную кнопку до тех пор, пока не будет выбран необходимый параметр.

3. Нажать информационную кнопку.

   Установленное значение мигает.

4. Вращая информационную кнопку, установить необходимое значение.

5. Подтвердить измененное значение нажатием на информационную кнопку или подождать, пока заданное значение не будет принято автоматически через 10 секунд.

Всасывающую балку необходимо регулировать только в особых случаях. Заводская настройка подходит для большинства случаев применения.

Наклон должен быть настроен так, чтобы всасывающие кромки всасывающей планки равномерно прижимались к полу по всей длине.

1. Поместить устройство на поверхность без уклона.

2. Повернуть переключатель программ в положение «Всасывание».

3. Переместить устройство немного вперед.

4. Проверить показания нивелира.

   ---



   1. Винт
   2. Гайка
   3. Нивелир

5. Ослабить гайку.

6. Отрегулировать винт так, чтобы индикатор нивелира находился между двумя линиями.

7. Затянуть гайку.

8. Чтобы проверить новую настройку, снова переместить устройство вперед на небольшое расстояние. Повторить процесс настройки, если это необходимо.

9. Повернуть переключатель программ в положение «OFF».

Регулировка высоты влияет на изгиб всасывающих кромок при контакте с полом.

1. Отвинтить гайку.

   ---



   1. Гайка
   2. Подкладочная шайба
   3. Дистанционный ролик с держателем

2. Уложить необходимое количество шайб между всасывающей балкой и дистанционным роликом.

3. Остальные шайбы уложить поверх дистанционного ролика.

4. Навинтить и затянуть гайку.

5. Повторить процедуру на втором дистанционном ролике.

   Примечание

   Установить оба дистанционных ролика на одинаковую высоту.

Чистящие кромки необходимо регулировать только на чистящей головке D.

1. Отрегулировать чистящие кромки, повернув регулировочное колесо так, чтобы кромка касалась земли.

2. Повернуть регулировочное колесо еще на 1 оборот вниз.

Шланг с разбрызгивающим соплом прикреплен к задней части устройства. Он используется для смывания грязи и ручной очистки бака для грязной воды.

---

1. Разбрызгивающее сопло

1. Закрыть разбрызгивающее сопло, повернув его.

2. Установить переключатель программ в положение «Транспортировка».

3. Нажать информационную кнопку.

4. Вращать информационную кнопку, пока на дисплее не появится «Промывка резервуара».

5. Нажать информационную кнопку.

6. Вращать информационную кнопку, пока не появится «ON».

7. Нажать информационную кнопку.

   Водяной насос подает свежую воду через разбрызгивающее сопло.

8. Направить разбрызгивающее сопло на цель и повернуть ее, чтобы открыть.

1. Занять место на сиденье.

2. Вставить чип-ключ.

3. Установить предохранительный выключатель в положение «1».

4. Установить переключатель направления движения в положение движения вперед.

5. Установить переключатель программ на нужную программу очистки.

6. Задать скорость с помощью педали акселератора.

7. Задать направление движения с помощью рулевого колеса.

8. Проехать по очищаемой поверхности.

Боковая дека облегчает работу у кромок.

1. Задействовать переключатель боковой деки.

   Боковая дека активируется.

2. Чтобы закончить работу с боковой декой, установить переключатель деки в положение «0».

1. Установить переключатель программ в режим «Движение».

2. Переместить машину на короткое расстояние.

   Остаточная вода всасывается.

3. Повернуть переключатель программ в положение «OFF».

4. Удалить чип-ключ.

5. При необходимости зарядить аккумулятор.

1. Снять сливной шланг для грязной воды с держателя и открыть крышку шланга.

   ---



   1. Сливной шланг для грязной воды

2. Сжать конец шланга и направить его в место утилизации воды.

3. Отрегулировать силу струи грязной воды, сжимая конец шланга.

4. Промыть бак для грязной воды чистой водой.

5. Закрыть крышку сливного шланга.

6. Вставить шланг для грязной воды в держатель на устройстве.

1. Снять сливной шланг для грязной воды с держателя и открыть крышку шланга.

2. Закрыть крышку бака для грязной воды.

3. Подсоединить шланг подачи воды к соединению для воды системы промывки бака для грязной воды.

4. Открыть линию подачи воды и промыть бак для грязной воды в течение 30 секунд.

5. При необходимости повторить процесс промывки 2 - 3 раза.

6. Закрыть линию подачи воды.

7. Отсоединить шланг подачи воды от устройства.

8. Закрыть сливной шланг и вдавить его в держатель.

Контейнер для крупных загрязнений доступен только для очистных головок R.

1. Приподнять и извлечь контейнер для крупных загрязнений.

2. Опорожнить контейнер для крупных загрязнений.

3. Установить на место контейнер для крупных загрязнений.

1. Открыть заглушку бака для чистой воды.

2. Слить чистую воду.

3. Очистить фильтр.

4. Установить на место заглушку бака для чистой воды.

1. Повернуть переключатель программ в положение «OFF».

2. Удалить чип-ключ.

3. Зафиксировать устройство от откатывания.

4. При необходимости зарядить аккумулятор.

Серый чип-ключ предоставляет руководящему персоналу расширенные полномочия и возможности настройки.

1. Вставить чип-ключ.

2. Выбрать нужную функцию, поворачивая информационную кнопку.

1. Установить переключатель программ в положение «Транспортировка».

2. Нажать информационную кнопку.

В меню «Транспортировка» можно выбрать следующие настройки:

• Сброс показаний счетчика технического обслуживания

• Управление ключами

• Выбор формы щеток

• Задержки отключения

• Определение типа батареи

• Основная настройка

• Настройка языка

• Переключающее меню

• Заводская настройка

Если работы по техническому обслуживанию, отображаемые на дисплее, были выполнены, соответствующий счетчик технического обслуживания должен быть сброшен.

1. Вращать информационную кнопку вплоть до отображения сообщения «Счет. тех. обслуж.».

2. Нажать информационную кнопку.

   Отображаются показания счетчика.

3. Вращать информационную кнопку, пока не будет выделен счетчик, который нужно сбросить.

4. Нажать информационную кнопку.

5. Вращая информационную кнопку, выбрать «Yes»

6. Нажать информационную кнопку.

   Выполняется сброс счетчика.

   Примечание

   Счетчик технического обслуживания может восстановить только сервисная служба.

   Счетчик технического обслуживания отображает время следующего обязательного обслуживания, проводимого сервисной службой.

В пункте меню «Меню ключей» назначаются права доступа для каждого используемого чип-ключа желтого цвета, и язык индикации дисплея для этого чип-ключа.

1. Вставить серый чип-ключ.

2. Вращать информационную кнопку, пока на дисплее не появится пункт меню «Меню ключей».

3. Нажать информационную кнопку.

4. Удалить серый чип-ключ и вставить желтый или белый чип-ключ для персонализации.

5. Выбрать пункт меню, который нужно изменить, вращая информационную кнопку.

6. Нажать информационную кнопку.

7. Выбрать настройку пункта меню, вращая информационную кнопку.

8. Подтвердить настройку, нажав пункт меню.

9. Выбрать следующий пункт меню, который нужно изменить, вращая информационную кнопку.

10. После выполнения всех настроек вызвать меню «Сохранить?», вращая информационную кнопку.

11. Нажать информационную кнопку.

    Полномочия сохранены.

    На дисплее появится индикация «Продолжить меню ключей».

    • Yes: программирование другого чип-ключа

    • No: выход из меню ключей

12. Нажать информационную кнопку.

Данная функция необходима при замене чистящей головки.

1. Вращать информационную кнопку, пока на дисплее не появится пункт меню «Щеточная головка».

2. Нажать информационную кнопку.

3. Вращать информационную кнопку до выделения желаемой формы щетки.

4. Нажать информационную кнопку.

5. Переместить привод подъема для замены чистящей головки, вращая информационную кнопку:

   • «up»: Подъем

   • «down»: Опускание

   • «OFF»: Остановка

6. Вращать информационную кнопку, пока не появится пункт меню «OFF».

7. Нажать информационную кнопку.

   Меню закрывается.

   Система управления выполнит перезапуск.

1. Вращать информационную кнопку, пока на дисплее не появится пункт меню «Задержка отключения».

2. Нажать информационную кнопку.

3. Вращать информационную кнопку до выделения желаемой функции.

4. Нажать информационную кнопку.

5. Вращать информационную кнопку до отображения желаемого времени задержки.

6. Нажать информационную кнопку.

1. Вращать информационную кнопку, пока на дисплее не появится пункт меню «Меню аккумулятора».

2. Нажать информационную кнопку.

3. Вращать информационную кнопку, пока не будет отмечен желаемый тип батареи.

4. Нажать информационную кнопку.

Выбранное во время работы изменение параметров отдельных программ очистки сбрасывается до значения по умолчанию при выключении устройства.

1. Вращать информационную кнопку, пока на дисплее не появится пункт меню «Основная настройка».

2. Нажать информационную кнопку.

3. Вращать информационную кнопку, пока не будет отмечена желаемая программа чистки.

4. Нажать информационную кнопку.

5. Вращать информационную кнопку, пока не будет отмечен желаемый параметр.

6. Нажать информационную кнопку.

   Установленное значение мигает.

7. Вращая информационную кнопку, установить необходимое значение.

8. Нажать информационную кнопку.

1. Вращать информационную кнопку, пока на дисплее не появится пункт меню «Язык».

2. Нажать информационную кнопку.

3. Вращать информационную кнопку до выделения желаемого языка.

4. Нажать информационную кнопку.

В данном меню включается или выключается рабочий фонарь.

1. Вращать информационную кнопку вплоть до отображения сообщения «Меню выключателей».

2. Нажать информационную кнопку.

3. Вращать информационную кнопку, пока не будет отмечен пункт «Рабочее освещение».

4. Нажать информационную кнопку.

Заводская настройка всех параметров очистки восстанавливается.

1. Вращать информационную кнопку, пока не появится пункт меню «Заводская настройка».

2. Нажать информационную кнопку.

3. Вращать информационную кнопку, пока не будет выделено «Yes».

4. Нажать информационную кнопку.

Все параметры для программ очистки сохраняются до тех пор, пока не будет выбрана другая настройка или не будет выключено устройство.

1. Установить переключатель программ на нужную программу очистки.

2. Нажать информационную кнопку.

   Появится первый параметр для настройки.

3. Нажать информационную кнопку.

   Установленное значение мигает.

4. Вращая информационную кнопку, установить необходимое значение.

5. Подтвердить измененное значение нажатием на информационную кнопку или подождать, пока заданное значение не будет принято автоматически через 10 секунд.

6. Выбрать следующий параметр путем вращения информационной кнопки.

7. После изменения всех желаемых параметров следует вращать информационную кнопку, пока не отобразится «Выйти из меню?».

8. Нажать информационную кнопку.

   Меню закрывается.

1. При смонтированной чистящей головке D снять дисковые щетки со щеточной головки.

2. При перевозке устройства в транспортных средствах зафиксировать его от скольжения и опрокидывания в соответствии с действующими правилами.

   ---



   1. Крепежный ремень

• Это устройство разрешается хранить только в помещениях.

• Следует полностью зарядить аккумуляторные батареи перед длительным сроком хранения.

• Необходимо полностью заряжать аккумуляторные батареи не реже одного раза в месяц во время хранения.

• Слить и утилизировать грязную и чистую воду.

Подробное описание отдельных работ по техническому обслуживанию см. в главе «Работы по техническому обслуживанию».

• Слить грязную воду.

• Промыть бак для грязной воды.

• Очистить фильтр для крупной грязи.

• Очистить сетчатый фильтр турбины.

• Только для чистящей головки R: вынуть контейнер для крупных загрязнений и опорожнить.

• Очистить устройство снаружи, используя для этого влажную тряпку, смоченную в мягком щелочном растворе.

• Очистить всасывающие кромки, проверить на износ, при необходимости заменить.

• Очистить чистящие кромки, проверить на износ, при необходимости заменить.

• Очистить щетки, проверить на износ, при необходимости заменить.

• Зарядить аккумулятор.

  • Если аккумулятор заряжен менее чем на 50 %, зарядить его полностью и без прерываний.

  • Если аккумулятор заряжен более чем на 50 %, зарядить его только в том случае, если в следующий раз предполагается использование устройства на полный заряд аккумулятора.

• При частой эксплуатации заряжать аккумулятор полностью и без прерываний не реже одного раза в неделю.

• Если устройство временно выведено из эксплуатации (находится на хранении): выполнить уравнительную зарядку аккумулятора.

• Проверить полюсные выводы аккумулятора на предмет окисления, при необходимости очистить щеткой. Проследить за прочностью крепления соединительных кабелей.

• Очистить уплотнения между баком для грязной воды и крышкой и проверить на герметичность, при необходимости заменить.

• Проверить плотность электролита в элементах обслуживаемых аккумуляторов.

• Только для чистящей головки R: очистить щеточный туннель.

• Только для чистящей головки R: Снять распределительную планку с чистящей головки и очистить канал подачи воды.

  ---



• При длительных простоях устройство оставлять с полностью заряженными аккумуляторами. Полностью заряжать аккумулятор не реже одного раза в месяц.

• Проводить предписанную проверку с привлечением сервисной службы.

С торговым представителем можно договориться о регулярной проверке техники безопасности или заключить с ним договор на техобслуживание. Обращайтесь к нам за консультацией.

1. Открыть крышку бака для грязной воды.

2. Сжать фиксирующие крюки.

   ---



   1. Фиксирующие крюки
   2. Поплавок
   3. Сетчатый фильтр турбины

3. Снять поплавок.

4. Повернуть сетчатый фильтр турбины против часовой стрелки.

5. Снять сетчатый фильтр турбины.

6. Промыть сетчатый фильтр турбины под проточной водой.

7. Установить сетчатый фильтр турбины на место.

8. Прикрепить поплавок.

Если всасывающие кромки изношены, их необходимо перевернуть или заменить.

Уплотнительные полоски можно переворачивать 3 раза, пока не будут изношены все 4 кромки.

1. Снять всасывающую балку.

2. Открутить грибковые рукоятки.

   ---



   1. Грибковая рукоятка
   2. Стяжная лента
   3. Внутренняя часть всасывающей балки
   4. Натяжной замок

3. Вытащить внутреннюю часть всасывающей балки.

4. Открыть натяжной замок.

5. Снять стяжную ленту.

6. Отсоединить всасывающие кромки от внутренней части.

   ---



   1. Чистящая кромка
   2. Опорная кромка
   3. Внутренняя часть всасывающей балки
   4. Стяжная лента

7. Вдавить повернутые или новые всасывающие кромки на выступы внутренней части всасывающей балки.

8. Установить стяжную ленту.

9. Вставить внутреннюю часть всасывающей балки в верхнюю часть.

10. Вкрутить и затянуть грибковые рукоятки.

1. Открыть крышку бака для грязной воды.

   ---



   1. Фильтр для крупной грязи
   2. Ворсовый фильтр

2. Снять фильтр для крупной грязи, потянув его вверх.

3. Промыть фильтр для крупной грязи под проточной водой.

4. Вставить фильтр для крупной грязи в бак для грязной воды.

1. Поднять держатель чистящей головки (см. главу «Серый чип-ключ/.... /Выбор формы щеток»).

2. Задвинуть чистящую головку под устройство таким образом, чтобы шланг указывал назад.

3. Задвинуть чистящую головку под устройство только наполовину.

4. Отжать фиксирующие выступы влево и снять крышку чистящей головки.

   ---



   1. Фиксирующий выступ
   2. Крышка

5. Кабель электропитания чистящей головки соединить с кабелем устройства (соединять по цветам).

   ---



   1. Кабель машины
   2. Кабель электропитания

6. Надеть и зафиксировать крышку.

7. Задвинуть чистящую головку под устройство посередине.

8. Соединить шланговую муфту на чистящей головке со шлангом на устройстве.

   ---



   1. Шланговая муфта
   2. Шланг

9. Вставить язычок посредине чистящей головки между раздвоением в рычаге.

   ---



   1. Штифтовый ограничитель
   2. Рычаг
   3. Язычок

10. Разместить держатель чистящей головки таким образом, чтобы отверстия в рычаге и чистящей головке совпадали.

11. Переместить штифтовый ограничитель через отверстия и опрокинуть вниз предохранительный металлический лист.

12. Задвинуть цилиндрический штифт в отверстие приводной тяги.

    ---



    1. Приводная тяга
    2. Цилиндрический штифт
    3. Направляющая

13. Приводную тягу полностью сдвинуть вниз в направляющую на чистящей головке.

14. Вставить и зафиксировать предохранительный металлический лист в направляющую.

15. Повторить операцию для приводной тяги на противоположной стороне.

16. Вставить серый чип-ключ.

17. Настроить тип щетки «Disk».

1. Вдавить предохранительный металлический лист и откинуть приводную тягу вверх.

   ---



   1. Предохранительный металлический лист
   2. Приводная тяга

2. Дальнейший демонтаж осуществляется в обратной последовательности.

1. Снять обе крышки.

   ---



   1. Крышка
   2. Винт, крышка
   3. Крышка
   4. Винт, держатель
   5. Держатель

2. Выкрутить винты держателей.

3. Снять оба держателя.

4. Выкрутить винт на крышке.

5. Закрепить обе приводные тяги на рым-болтах.

   ---



   1. Приводная тяга
   2. Гайка с накаткой
   3. Гайка
   4. Откидной болт

6. Задвинуть чистящую головку под устройство посередине.

7. Закрепить обе приводные тяги на держателях (момент затяжки: 25 Нм).

   ---



   1. Винт M8x20
   2. Шайба
   3. Держатель
   4. Приводная тяга

8. Вставить язычок посредине чистящей головки между раздвоением в рычаге.

   ---



   1. Рычаг
   2. Шайба
   3. Пружинный штекер
   4. Болт
   5. Язычок

9. Разместить держатель чистящей головки таким образом, чтобы отверстия в рычаге и чистящей головке совпадали.

10. Вставить болт через вилку и язычок.

11. Надеть шайбу на болт.

12. Зафиксировать болт пружинным штекером.

13. Соединить шланговую муфту на чистящей головке со шлангом на устройстве.

    ---



    1. Шланговая муфта
    2. Шланг

14. Открыть крышку.

    ---



    1. Крышка

15. Кабель электропитания чистящей головки соединить с кабелем устройства (соединять по цветам).

16. Установить крышку и закрепить винтом.

17. Установить уровень параллельно направлению движения на стороне чистящей головки.

18. Выровнять по горизонтали чистящую головку, отрегулировав винт с накатанной головкой и гайку на рым-болте.

19. Повторить настройку на другой стороне устройства.

20. Вставить серый чип-ключ.

21. Настроить тип щетки «Brush».

1. Приподнять чистящую головку.

2. Вытащить рукоятку замены щетки.

   ---



   1. Рукоятка замены щетки
   2. Крышка подшипника с чистящей кромкой
   3. Цилиндрическая щетка

3. Снять крышку подшипника вместе с чистящей кромкой.

4. Вытащить цилиндрическую щетку.

5. Установить новую цилиндрическую щетку и отцентрировать на креплении.

   ---



   1. Захватное устройство
   2. Зажимная оправка

6. Установить крышку подшипника с чистящей кромкой.

   Примечание

   Убедиться, что цилиндрическая щетка находится на зажимной оправке, а не под ней.

7. Повернуть ручку замены щетки вверх и зафиксировать.

8. Повторить процедуру с противоположной стороны.

1. Приподнять чистящую головку.

2. Прижать вниз педаль замены щеток, преодолевая сопротивление.

   ---



   1. Педаль замены щеток

3. Вынуть первую дисковую щетку сбоку из-под чистящей головки.

4. Удерживая новую дисковую щетку под чистящей головкой, прижать ее вверх и зафиксировать.

5. Повторить процесс для второй дисковой щетки.

1. Нажать рычаг замены щетки вниз.

   ---



   1. Щетка боковой деки
   2. Рычаг замены щетки

   Щетка выпадает из держателя.

2. Удерживая новую щетку под боковой декой, прижать ее вверх и зафиксировать

1. Вывинтить 3 винтов.

   ---



   1. Боковая щетка
   2. Винт

2. Снять боковую щетку.

3. Надеть новую боковую щетку.

4. Ввинтить и затянуть 3 винтов.

1. Слить чистую воду (см. главу «Слив чистой воды»).

2. Отвинтить замок бака для чистой воды.

   ---



   1. Фильтр чистой воды
   2. Замок бака для чистой воды

3. Вынуть фильтр чистой воды и промыть чистой водой.

4. Вставить фильтр чистой воды.

5. Установить замок бака для чистой воды.

   Примечание: убедиться, что патрубок для присоединения шланга в крышке бака для чистой воды после затягивания находится в самой нижней точке.

1. Слить грязную воду.

2. Слить оставшуюся чистую воду.

Если неисправность не может быть устранена с помощью следующих инструкций, обратиться в сервисную службу.

Порядок действий в случае неисправностей, отображаемых на дисплее:

• Индикация неисправностей в виде цифрового кода

  В случае индикации неисправности в виде цифрового кода сначала следует сбросить неисправность (устройство):

  1. Установить переключатель программ в положение «OFF».

  2. Подождать, пока не погаснет цифровой код на дисплее.

  3. Установить переключатель программ на предыдущую программу.

     Только при повторном появлении неисправности провести соответствующие мероприятия по устранению в указанной последовательности. При этом пусковой переключатель должен быть установлен в положение «0», а аварийный выключатель должен быть нажат.

  4. Если устранение неисправности невозможно, то следует обратиться в службу сервисного обслуживания и сообщить код ошибки.

• Текстовая индикация неисправностей

  1. Выполнить указания, отображенные на дисплее.

  2. Подтвердить неисправность нажатием информационной кнопки.

• Устройство не запускается

• Количество воды недостаточное

• Слишком низкая мощность всасывания

• Результат очистки неудовлетворительный

• Щетки не вращаются

• Устройство не тормозит

• Сливной шланг для грязной воды забит

• Система дозировки моющего средства Dose не работает

Способ устранения:

1. Занять место на сиденье.

2. Перед включением предохранительного выключателя убрать ногу с педали акселератора.

3. Установить предохранительный выключатель в положение «1».

4. Проверить аккумуляторы, при необходимости зарядить.

5. Установить переключатель программ в положение «OFF».

6. Подождать 10 секунд.

7. Установить переключатель программ на нужную программу.

8. Если возможно, двигаться на устройстве только по ровной поверхности.

9. При необходимости проверить стояночный тормоз.

   Если ошибка снова возникнет, обратиться в сервисную службу.

Способ устранения:

1. Проверить уровень чистой воды, при необходимости полностью заполнить бак, чтобы вытеснить воздух.

2. Извлечь и очистить фильтр чистой воды.

3. Вставить фильтр и привинтить крышку.

4. Только для чистящей головки R: снять распределительную планку для воды на чистящей головке.

5. Только для чистящей головки R: очистить водяной канал.

6. Проверить шланги на предмет засорения, при необходимости очистить.

Способ устранения:

1. Очистить уплотнения между баком для грязной воды и крышкой и проверить на герметичность, при необходимости заменить.

2. Проверить сетчатый фильтр турбины на загрязненность, при необходимости очистить.

3. Очистить всасывающие кромки на всасывающей балке, при необходимости перевернуть или заменить.

4. Закрыть крышку сливного шланга для грязной воды.

5. Закрыть крышку системы промывки бака для грязной воды.

6. Проверить всасывающий шланг на предмет засорения, при необходимости очистить.

7. Проверить всасывающий шланг на герметичность, при необходимости заменить.

8. Проверить настройку всасывающей балки.

Способ устранения:

1. Установить соответствующую программу очистки для задачи очистки.

2. Использовать подходящие щетки для очистки.

3. Использовать подходящее чистящее средство для очистки.

4. Снизить скорость.

5. Настроить давление прижима.

6. Отрегулировать чистящие кромки.

7. Проверить щетку на износ, при необходимости заменить.

8. Проверить выход воды.

Способ устранения:

1. Уменьшить давление прижима.

2. Проверить, не блокирует ли посторонний предмет щетки, при необходимости удалить посторонний предмет.

3. Если двигатель перегружен, дать ему остыть.

4. Установить переключатель программ в положение «OFF».

5. Подождать 10 секунд.

6. Установить переключатель программ на нужную программу.

7. Проверить, подключен ли штекер устройства на чистящей головке.

Способ устранения:

1. Отменить разблокировку тормоза (см. «Монтаж/Распаковка/Снятие устройства с поддона»).

Способ устранения:

1. Открыть крышку дозирующего устройства на сливном шланге.

2. Снять всасывающий шланг со всасывающей балки и закрыть его рукой.

3. Установить переключатель программ в режим «Всасывание».

   Засор всасывается из сливного шланга в бак для грязной воды.

Способ устранения:

1. Только для версии Dose: обратиться в сервисную службу.

В каждой стране действуют соответствующие условия гарантии, установленные нашей дочерней сбытовой компанией. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственном браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие, или в ближайшую уполномоченную службу сервисного обслуживания.

Дополнительную информацию можно найти на сайте: www.kaercher.com/dealersearch

---

• R 75

• D 75

• R 85

• D 90

• D 110

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу.

Изделие: поломоечная машина с сиденьем водителя

Тип: 1.246-xxx

2006/42/ЕС (+2009/127/ЕС)

2014/30/EС

2014/53/ЕС (TCU)

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

-

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

---

Лицо, ответственное за ведение документации:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

г. Винненден, 01.03.2021
