Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις γνήσιες οδηγίες χρήσης καθώς και τις συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες.

Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Η συσκευή αυτή προορίζεται για επαγγελματική και βιομηχανική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και εταιρείες ενοικιάσεως. Χρησιμοποιείτε αυτή τη συσκευή αποκλειστικά και μόνο σύμφωνα με τα στοιχεία στις παρούσες οδηγίες χρήσης.

• Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο για τον καθαρισμό λείων δαπέδων που δεν είναι ευαίσθητα στην υγρασία ή στο γυάλισμα.

• Η συσκευή δεν είναι κατάλληλη για τον καθαρισμό παγωμένων δαπέδων (π.χ. μέσα σε ψυγεία).

• Η συσκευή δεν είναι κατάλληλη για χρήση σε χώρους όπου υφίσταται κίνδυνος έκρηξης.

• Η συσκευή έχει εγκριθεί για λειτουργία σε επιφάνειες με περιορισμένη ανωφέρεια ή κατωφέρεια, για μέγιστη τιμή βλ Τεχνικά χαρακτηριστικά.

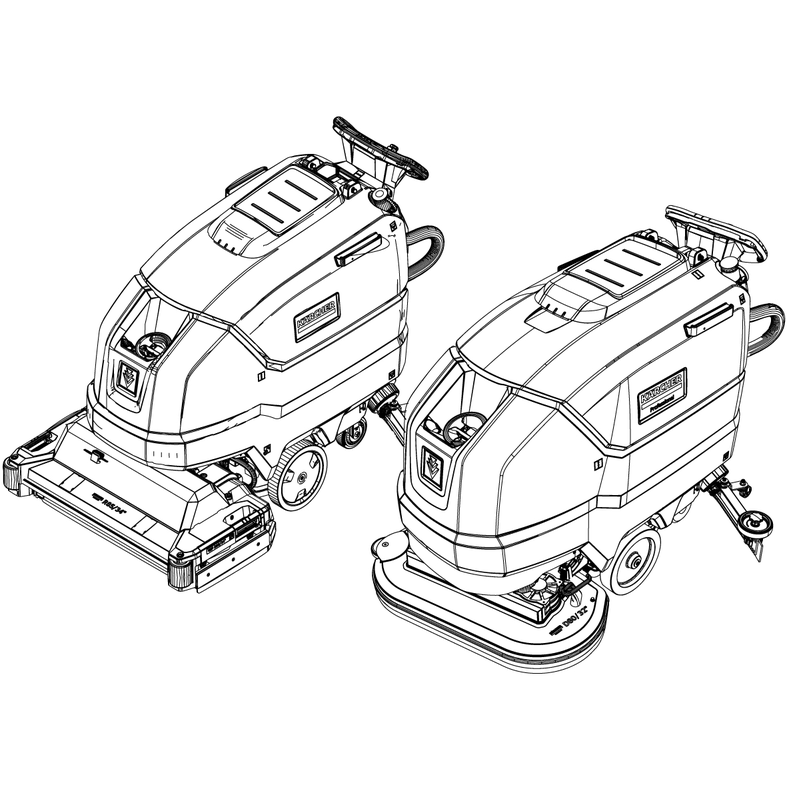

Αυτή η ηλεκτρική σκούπα στίλβωσης και αναρρόφησης χρησιμοποιείται για τον υγρό καθαρισμό επίπεδων δαπέδων.

Με τη ρύθμιση της ποσότητας νερού και απορρυπαντικού, η συσκευή μπορεί να προσαρμοστεί στην εκάστοτε εργασία καθαρισμού. Η δοσολόγηση απορρυπαντικού ρυθμίζεται κατά την προσθήκη στο δοχείο.

Το πλάτος εργασίας και η χωρητικότητα των δοχείων καθαρού και ακάθαρτου νερού (βλ. Τεχνικά χαρακτηριστικά) επιτρέπουν αποτελεσματικό καθαρισμό με μεγάλη διάρκεια ζωής.

Η συσκευή διαθέτει μηχανισμό κίνησης.

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Ανακυκλώνετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, επίσης εξαρτήματα όπως απλές και επαναφορτιζόμενες μπαταρίες ή λάδια, που σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά θα βρείτε στη διεύθυνση: www.kaercher.de/REACH

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή στο πλησιέστερο εξουσιοδοτημένο συνεργείο, προσκομίζοντας το παραστατικό της αγοράς.

Περισσότερες πληροφορίες μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/dealersearch

Περαιτέρω πληροφορίες για την εγγύηση (εάν υπάρχουν) θα βρείτε στην καρτέλα σέρβις της τοπικής ιστοσελίδας της Kärcher στην ενότητα "Downloads".

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας.

Μόλις αφήσετε το κουμπί ασφαλείας, η συσκευή απενεργοποιείται.

Αν αφαιρεθεί ο διακόπτης με κλειδί, η συσκευή ασφαλίζεται από μη εξουσιοδοτημένη χρήση.

Κατά την χρήση των μπαταριών, προσέξτε τις παρακάτω προειδοποιήσεις:

	Παρατηρήστε τις σημειώσεις στις οδηγίες για την μπαταρία, στην μπαταρία και σε αυτές τις οδηγίες λειτουργίας.
	Φορέστε προστατευτικά ματιών.
	Κρατήστε τα παιδιά μακριά από οξέα και μπαταρίες.
	Κίνδυνος έκρηξης
	Απαγορεύονται οι πυρκαγιές, οι φλόγες και το κάπνισμα.
	Κίνδυνος εγκαυμάτων από οξέα
	Πρώτες βοήθειες.
	Προειδοποίηση
	Απόρριψη
	Μην πετάτε τις μπαταρίες στον κάδο απορριμμάτων.

• Τα στοιχεία χειρισμού για τη διεργασία καθαρισμού είναι κίτρινα.

• Τα στοιχεία χειρισμού για τη συντήρηση και το σέρβις είναι ανοιχτό γκρι.

1. Αφαιρέστε τη χάρτινη συσκευασία.

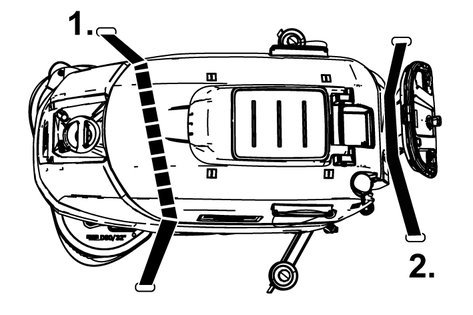

2. Αφαιρέστε τους ιμάντες συγκράτησης.

3. Ξεβιδώστε τους ξύλινους τάκους που είναι στερεωμένοι με βίδες πάνω στην παλέτα.

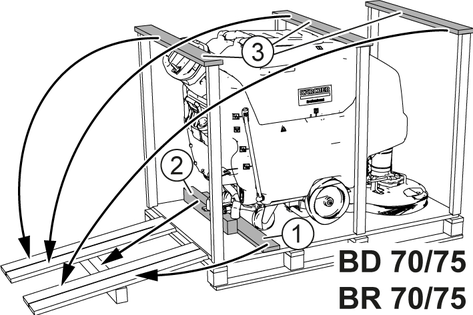

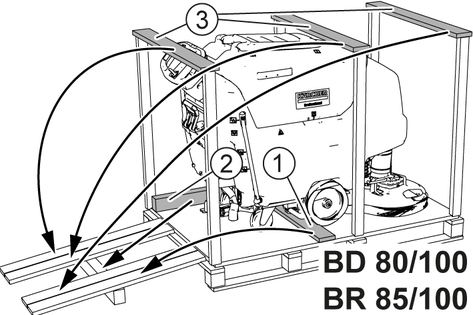

4. Με τις 3 πάνω σανίδες ενίσχυσης της συσκευασίας από χαρτόνι και με τη σανίδα που είναι βιδωμένη κατά πλάτος της παλέτας τοποθετήστε μια ράμπα μπροστά από την παλέτα και στερεώστε με βίδες για μοριοσανίδες.

   ---



   ---



   1. Σανίδα ασφαλείας
   2. Καδρόνι
   3. Σανίδα ακαμψίας

5. Για ενίσχυση σπρώξτε κάτω από τη ράμπα το ξεβιδωμένο καδρόνι από την παλέτα και βιδώστε το σφικτά.

6. Πιέστε προς τα κάτω το μοχλό κεφαλής καθαρισμού και ασφαλίστε τον δεξιά.

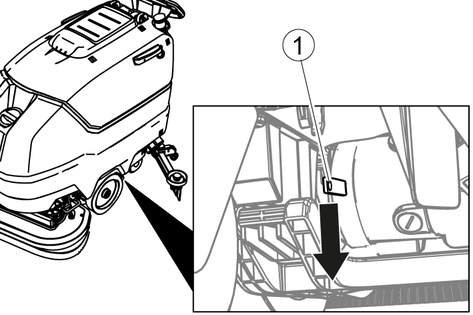

7. Μόνο για τα BD 80/100 και BR 85/100: Πιέστε τον μοχλό του φρένου προς τα κάτω.

   ---



   1. Μοχλός φρένου

   Υπόδειξη

   Στα BD 70/75 και BR 75/75 δεν υπάρχει φρένο. Σε αυτή τη συσκευή δεν χρειάζεται λύσιμο του φρένου.

8. Τραβήξτε τη συσκευή προς τα πίσω, έξω από την παλέτα.

9. Μόνο για τα BD 80/100 και BR 85/100: Πιέστε προς τα πάνω τον μοχλό του φρένου.

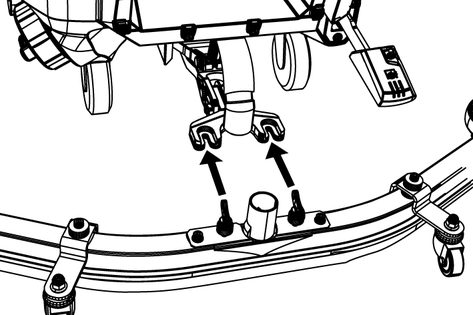

1. Τοποθετήστε την μπάρα αναρρόφησης στην ανάρτηση μπάρας αναρρόφησης.

   ---



2. Σφίξτε τα περικόχλια πεταλούδες.

3. Κουμπώστε τον εύκαμπτο σωλήνα αναρρόφησης.

* Ελάχιστος όγκος του χώρου φόρτισης μπαταριών

** Ελάχιστη ροή αέρα μεταξύ του χώρου φόρτισης μπαταριών και του περιβάλλοντος

Κατά την εγκατάσταση για πρώτη φορά απαιτείται πρόσθετη μπαταρία:

1. 2.638-198.0

2. 2.638-162.0

3. 2.638-106.0

* Ελάχιστος όγκος του χώρου φόρτισης μπαταριών

** Ελάχιστη ροή αέρα μεταξύ του χώρου φόρτισης μπαταριών και του περιβάλλοντος

Κατά την εγκατάσταση για πρώτη φορά απαιτείται πρόσθετη μπαταρία:

1. 2638-162,0

2. 2638-106,0

3. 2638-197,0

ΚΙΝΔΥΝΟΣ

Κίνδυνος εγκαυμάτων λόγω διαρροής οξέων!

Γεμίζετε την μπαταρία με νερό μόνο όταν είναι αφόρτιστη.

Κατά τη μεταχείριση οξέων μπαταρίας, χρησιμοποιήστε προστατευτικά γυαλιά και ξεπλύνετε αμέσως με νερό τυχόν όξινες πιτσιλιές στο δέρμα ή τα ρούχα.

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς στις μπαταρίες!

Από τη χρήση νερού με πρόσθετα, η μπαταρία χάνει την εγγύησή της.

Για την αναπλήρωση των μπαταριών να χρησιμοποιείτε αποκλειστικά αποσταγμένο ή αφαλατωμένο νερό (EN 50272-T3).Μην χρησιμοποιείτε ξένα πρόσθετα ούτε βελτιωτικά.

1. Μία ώρα πριν από τη λήξη της διαδικασίας φόρτισης προσθέστε αποσταγμένο νερό. Προσέξτε εδώ τη σωστή στάθμη του οξέος σύμφωνα με τη σήμανση της μπαταρίας.

   Στο τέλος της διαδικασίας φόρτισης πρέπει να εκλύονται αέρια από όλα τα στοιχεία.

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς στις μπαταρίες AGM και γέλης!

Από το άνοιγμα ή τη διάτρηση του περιβλήματος μιας μπαταρίας, AGM ή γέλης, αυτή θα καταστραφεί και πρέπει να αντικατασταθεί.

Μην ανοίγετε το περίβλημα της μπαταρίας και μην ανοίγετε τρύπες.Μην καλύπτετε και μην τροποποιείτε τη βαλβίδα εκτόνωσης πίεσης.

1. Φορτίζετε τις μπαταρίες AGM και γέλης μόνο με τους καθορισμένους φορτιστές, βλ. Φόρτιση μπαταρίας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος θανάτου λόγω έκρηξης και πυρκαγιάς κατά τη φόρτιση βαθιά αποφορτισμένων μπαταριών!

Σοβαροί και θανατηφόροι τραυματισμοί καθώς και υλικές ζημιές

Μην χρησιμοποιείτε συσκευές με βαθιά αποφορτισμένες μπαταρίες.Πριν από τη χρήση της συσκευής φορτίστε την βαθιά αποφορτισμένη μπαταρία με σωστό τρόπο. Ενδεχομένως επικοινωνήστε με το τμήμα σέρβις της Kärcher.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού και ζημιάς κατά την αφαίρεση και την τοποθέτηση των μπαταριών λόγω ανατροπής της συσκευής!

Τραυματισμοί και υλικές ζημιές

Κατά την αφαίρεση και τοποθέτηση των μπαταριών προσέχετε ώστε η συσκευή να στηρίζεται με ασφάλεια.

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς ηλεκτρονικών εξαρτημάτων σε περίπτωση λανθασμένης σύνδεσης των καλωδίων στην μπαταρία!

Υλικές ζημιές

Κατά τη σύνδεση των καλωδίων στην μπαταρία προσέξτε τη σωστή πολικότητα.

1. Αδειάστε το ακάθαρτο νερό.

2. Στρέψτε προς τα επάνω το δοχείο ακάθαρτου νερού.

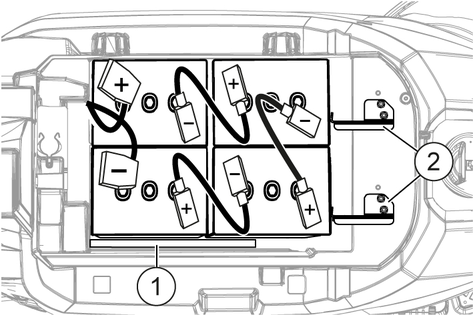

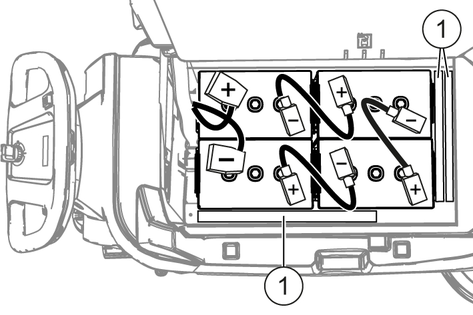

3. Τοποθετήστε τις μπαταρίες στη συσκευή όπως στο σχήμα. Σημαντικό: Σπρώξτε τις μπαταρίες τελείως προς τα πίσω!

   BD 80/100 και BR 85/100

   ---



   170 Ah, 2.815-092.0

   180 Ah, 2.815-101.0

   240 Ah, 2.815-105.0

   285 Ah, 2.815-095.0

   1. Αποστάτης

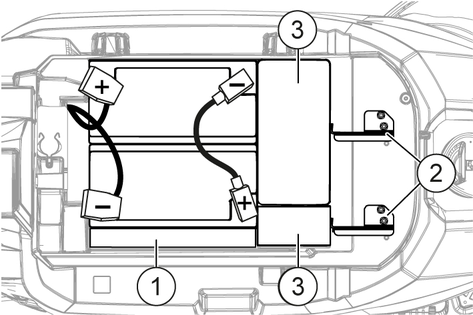

   BD 70/75 και BR 75/75

   ---



   105 Ah, 2.815-100.0

   ---



   170 Ah, 2.815-092.0

   180 Ah, 2.815-101.0

   1. Αποστάτης
   2. Στήριγμα μπαταρίας
   3. Πρόσθετα βάρη

4. Τοποθετήστε το διαχωριστικό μεταξύ των δεξιών μπαταριών και του δοχείου καθαρού νερού,

   1. για σετ μπαταριών 105 Ah: 1 τεμάχιο πλακέ κατά μήκος.

   2. για σετ μπαταριών εκτός από 105 Ah: 2 τεμάχια όρθια κατά μήκος το ένα πάνω στο άλλο.

5. Σε BD 70/75 με σετ μπαταριών 105 Ah: Τοποθετήστε τα 4 επιπλέον βάρη.

6. Στερεώστε τις μπαταρίες:

   1. Για BD 70/75: Τοποθετήστε τα 2 στηρίγματα μπαταριών και για 105 Ah: Βιδώστε στις αριστερές και τις μεσαίες οπές.Για BR 75/75 και BD 70/75: 170 Ah / 180 Ah: Βιδώστε στις δεξιές και μεσαίες οπές.

   2. Για BD 80/100 και BR 85/100: Τοποθετήστε έναν ή δύο διαχωριστικά κατά μήκος επίπεδα ή όρθια μεταξύ των μπροστινών μπαταριών και του δοχείου καθαρού νερού, έτσι ώστε οι μπαταρίες να μην μπορούν να γλιστρήσουν προς τα εμπρός.

7. Συνδέστε τους πόλους με τα καλώδια σύνδεσης από το σετ τοποθέτησης της μπαταρίας.

8. Στερεώστε το καλώδιο σύνδεσης στους ακόμα ελεύθερους πόλους μπαταρίας (+) και (‑).

9. Συνδέστε το βύσμα μπαταρίας της πλευράς συσκευής με το βύσμα της πλευράς μπαταρίας.

10. Στρέψτε προς τα κάτω το δοχείο ακάθαρτου νερού.

1. Θέστε το διακόπτη με κλειδί στη θέση "0" και αφαιρέστε το κλειδί.

2. Αποσυνδέστε το βύσμα της μπαταρίας.

3. Αδειάστε το ακάθαρτο νερό.

4. Στρέψτε προς τα επάνω το δοχείο ακάθαρτου νερού.

5. Αποσυνδέστε το καλώδιο στην πλευρά της συσκευής από τον αρνητικό πόλο της μπαταρίας.

6. Αποσυνδέστε τα υπόλοιπα καλώδια από τις μπαταρίες.

7. Για BD 80/100: Αφαιρέστε το ή τα διαχωριστικά μεταξύ των μπροστινών μπαταριών και του δοχείου καθαρού νερού.

8. Για συστοιχία μπαταριών 105 Ah: Αφαιρέστε τα πρόσθετα βάρη.

9. Αφαιρέστε τις μπαταρίες.

10. Απορρίψτε τις χρησιμοποιημένες μπαταρίες σύμφωνα με τους ισχύοντες κανονισμούς.

Ο χρόνος φόρτισης ανέρχεται κατά μέσον όρο περίπου σε 10-15 ώρες.

Κατά τη διαδικασία φόρτισης η συσκευή δεν μπορεί να χρησιμοποιηθεί.

1. Οδηγήστε τη συσκευή κατευθείαν στο φορτιστή, αποφεύγοντας τις ανωφέρειες.

2. Αφαιρέστε το βύσμα της μπαταρίας στην πλευρά της συσκευής.

   ---

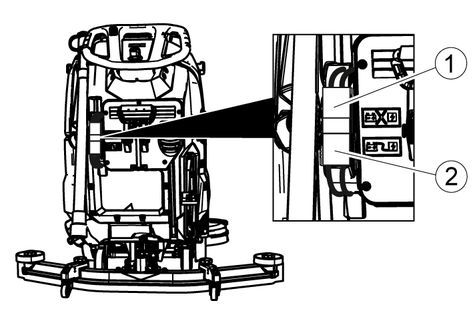

   1. Βύσμα μπαταρίας, πλευρά συσκευής
   2. Βύσμα μπαταρίας, πλευρά μπαταρίας

3. Συνδέστε το βύσμα μπαταρίας στην πλευρά της μπαταρίας με τον φορτιστή.

4. Συνδέστε το φις ρεύματος του φορτιστή στην πρίζα.

5. Εκτελέστε τη διαδικασία φόρτισης σύμφωνα με τα στοιχεία των οδηγιών χρήσης του φορτιστή.

6. Συνδέστε το βύσμα μπαταρίας της πλευράς συσκευής με το βύσμα της πλευράς μπαταρίας.

1. Ανοίξτε το πώμα της δεξαμενής καθαρού νερού.

2. Γεμίστε με καθαρό νερό (το πολύ 50 °C) μέχρι την κάτω άκρη του στομίου πλήρωσης.

   Υπόδειξη: Ο εύκαμπτος σωλήνας καθαρού νερού μπορεί να ασφαλιστεί με το στήριγμα σωλήνα κατά τη διάρκεια της πλήρωσης.

3. Κλείστε το πώμα της δεξαμενής καθαρού νερού.

Συνιστούμενα προϊόντα καθαρισμού και φροντίδας

1. Προσθέστε το απορρυπαντικό στη δεξαμενή καθαρού νερού.

   Υπόδειξη: Το καπάκι για το άνοιγμα πλήρωσης της δεξαμενής καθαρού νερού μπορεί να χρησιμοποιηθεί για τη μέτρηση του απορρυπαντικού. Διαθέτει μια βαθμίδα στην εσωτερική πλευρά.

1. Ρυθμίστε την ποσότητα νερού με το κουμπί ρύθμισης, ανάλογα με τη ρύπανση στην επίστρωση του δαπέδου.

   Υπόδειξη

   Εκτελέστε τις πρώτες προσπάθειες καθαρισμού με ελάχιστη ποσότητα νερού. Αυξάνετε την ποσότητα νερού σταδιακά, μέχρι να επιτευχθεί το επιθυμητό αποτέλεσμα καθαρισμού.

   Υπόδειξη

   Εάν η δεξαμενή καθαρού νερού είναι άδεια, η κεφαλή καθαρισμού συνεχίζει να λειτουργεί χωρίς εισροή υγρού.

Η κλίση πρέπει να ρυθμιστεί με τέτοιον τρόπο, ώστε τα χείλη αναρρόφησης της μπάρας αναρρόφησης να πιέζονται σε όλο το μήκος ομοιόμορφα πάνω στο δάπεδο.

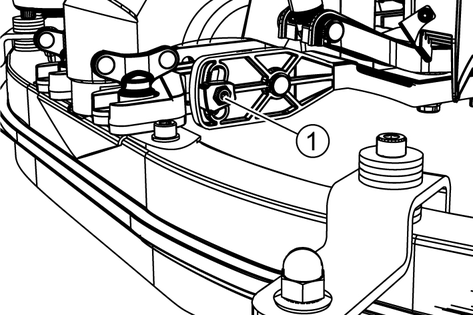

1. Λύστε τη βίδα.

   ---



   1. Βίδα

2. Ρυθμίστε την κλίση της μπάρας αναρρόφησης.

3. Σφίξτε τη βίδα.

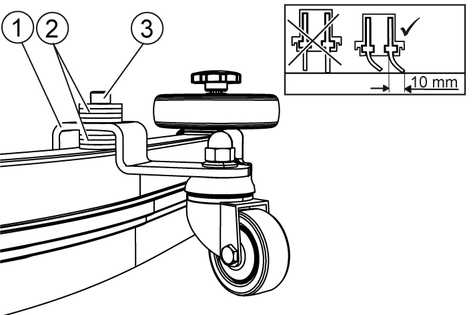

Η ρύθμιση ύψους επηρεάζει την κάμψη των χειλέων αναρρόφησης κατά την επαφή με το δάπεδο.

1. Σπρώξτε λίγο τη συσκευή προς τα εμπρός.

2. Συγκρίνετε την κάμψη των χειλέων αναρρόφησης με την παρακάτω εικόνα.

   ---



   1. Αποστατικός κύλινδρος με στήριγμα
   2. Ροδέλα
   3. Βίδα

3. Ξεβιδώστε τη βίδα.

4. Τοποθετήστε τόσες ροδέλες μεταξύ της μπάρας αναρρόφησης και του αποστατικού κυλίνδρου, μέχρι να υπάρχει η σωστή κάμψη του χείλους αναρρόφησης.

5. Τοποθετήστε τις υπόλοιπες ροδέλες στο επάνω μέρος του αποστατικού κυλίνδρου.

6. Γυρίστε προς τα μέσα τη βίδα και σφίξτε καλά.

7. Επαναλάβετε τη διαδικασία στον δεύτερο αποστατικό κύλινδρο.

8. Σπρώξτε λίγο τη συσκευή προς τα εμπρός.

9. Ελέγξτε ξανά την κάμψη των χειλέων αναρρόφησης σε όλο το μήκος.

10. Εάν χρειάζεται, επαναλάβετε τη διαδικασία ρύθμισης.

1. Θέστε το διακόπτη με κλειδί στη θέση "1".

   Η οθόνη εμφανίζει διαδοχικά:

   • Το χρονικό διάστημα μέχρι το επόμενο σέρβις από την εξυπηρέτηση πελατών

   • Την έκδοση λογισμικού, πίνακας χειρισμού

   • Την κατάσταση φόρτισης της μπαταρίας και τις ώρες λειτουργίας

1. Ρυθμίστε το διακόπτη κατεύθυνσης κίνησης στη θέση "εμπρός".

1. Περιστρέψτε το περιστρεφόμενο κουμπί ταχύτητας εργασίας στην επιθυμητή τιμή.

   Κατά τη διάρκεια της ρύθμισης εμφανίζεται η ταχύτητα στην οθόνη. Η ένδειξη είναι σε ποσοστό ως προς τη μέγιστη ταχύτητα.

2. Ρυθμίστε την ποσότητα νερού στη ρυθμιστική βαλβίδα.

3. Πιέστε το μοχλό της μπάρας αναρρόφησης προς τα κάτω.

   Η μπάρα αναρρόφησης κατεβαίνει.

   Ξεκινάει η αναρρόφηση.

4. Πιέστε προς τα κάτω το μοχλό κεφαλής καθαρισμού, απασφαλίστε τον και αφήστε τον να μετακινηθεί προς τα επάνω.

5. Τραβήξτε το κουμπί ασφαλείας προς τη λαβή ώθησης.

   Η κεφαλή καθαρισμού ξεκινάει και η συσκευή κινείται με τη ρυθμισμένη ταχύτητα.

1. Αφήστε το κουμπί ασφαλείας.

2. Ανεβάστε με το χέρι το μοχλό κεφαλής καθαρισμού και ασφαλίστε τον δεξιά.

1. Αφήστε το κουμπί ασφαλείας.

2. Πιέστε προς τα κάτω το μοχλό κεφαλής καθαρισμού και ασφαλίστε τον δεξιά.

3. Συνεχίστε την κίνηση για μια μικρή απόσταση.

   Αναρροφούνται τα κατάλοιπα νερού.

4. Ανυψώστε την μπάρα αναρρόφησης.

   Η αναρρόφηση συνεχίζεται για ακόμα 10 δευτερόλεπτα.

5. Θέστε τον κλειδοδιακόπτη στη θέση "0".

6. Ενδεχομένως φορτίστε την μπαταρία.

1. Αφαιρέστε τον ελαστικό σωλήνα απορροής από το στήριγμα και βυθίστε τον σε κατάλληλο δοχείο συλλογής.

   ---

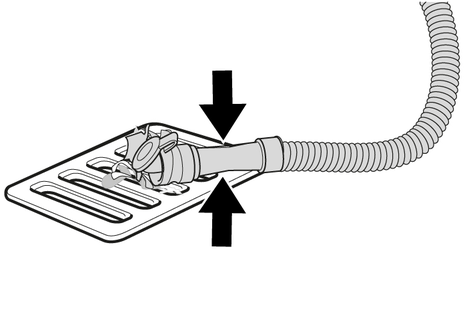

2. Πιέστε ή λυγίστε τον σωλήνα αποστράγγισης στο προβλεπόμενο σημείο.

3. Ανοίξτε το καπάκι του ελαστικού σωλήνα αποστράγγισης.

4. Αδειάστε το ακάθαρτο νερό. Ρυθμίστε την ποσότητα νερού με πάτημα ή τσάκισμα.

5. Ξεπλύνετε το δοχείο ακάθαρτου νερού με καθαρό νερό.

1. Τραβήξτε τον εύκαμπτο σωλήνα της ένδειξης στάθμης πλήρωσης και γυρίστε τον προς τα κάτω.

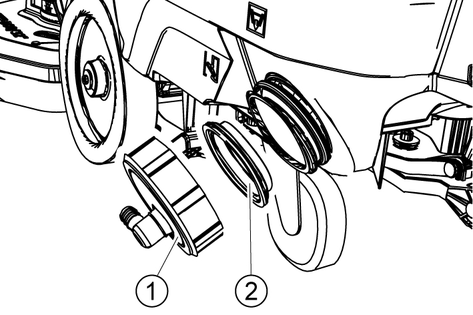

1. Ξεβιδώστε το πώμα της δεξαμενής καθαρού νερού.

2. Αφήστε να τρέξει το καθαρό νερό.

3. Τοποθετήστε και σφίξτε το πώμα της δεξαμενής καθαρού νερού.

   Υπόδειξη: Προσέξτε η σύνδεση εύκαμπτου σωλήνα στο πώμα δεξαμενής καθαρού νερού να βρίσκεται στο πιο βαθύ σημείο μετά το σφίξιμο.

1. Πιέστε προς τα κάτω το μοχλό κεφαλής καθαρισμού και ασφαλίστε τον δεξιά.

2. Ανεβάστε την μπάρα αναρρόφησης.

3. Θέστε το διακόπτη με κλειδί στη θέση "1".

4. Επιλέξτε την κατεύθυνση κίνησης στο διακόπτη κατεύθυνσης κίνησης.

5. Τραβήξτε το κουμπί ασφαλείας προς τη λαβή ώθησης.

6. Κατά τη μεταφορά σε οχήματα στερεώνετε τη συσκευή σύμφωνα με τις ισχύουσες οδηγίες έναντι ολίσθησης και ανατροπής.

   ---



7. Τοποθετήστε πρώτα τον ιμάντα συγκράτησης κάτω από τη δεξαμενή ακάθαρτου νερού.

1. Τερματίστε τη λειτουργία, βλέπε Τερματισμός λειτουργίας.

2. Φορτίστε τη μπαταρία, βλ. Φόρτιση μπαταρίας.

3. Αποθηκεύετε τη συσκευή σε ξηρό εσωτερικό χώρο χωρίς παγετό.

4. Φορτίζετε την μπαταρία μια φορά τον μήνα, βλ. Φόρτιση μπαταρίας.

1. Τερματίστε τη λειτουργία, βλέπε Τερματισμός λειτουργίας.

Μπορείτε να συμφωνήσετε με τον έμπορό σας έναν τακτικό έλεγχο ασφαλείας ή να συνάψετε ένα συμβόλαιο συντήρησης. Ζητήστε σχετική ενημέρωση.

Για λεπτομερή περιγραφή των μεμονωμένων εργασιών συντήρησης βλέπε Εργασίες συντήρησης.

• Αδειάστε το ακάθαρτο νερό.

• Ξεπλύνετε το δοχείο ακάθαρτου νερού με καθαρό νερό.

• Καθαρίστε το εξωτερικό τμήμα της μηχανής με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορρυπαντικού.

• Ελέγξτε το φίλτρο χνουδιών και, αν χρειάζεται, καθαρίστε το.

• Καθαρίστε το φίλτρο ογκωδών ρύπων.

• Καθαρίστε το φίλτρο ογκωδών ρύπων.

• Μόνο παραλλαγή BR: Αφαιρέστε και αδειάστε το δοχείο χονδρών ρύπων.

• Μόνο παραλλαγή BR: Καθαρίστε το αυλάκι διανομής νερού.

• Καθαρίστε τα χείλη αναρρόφησης, ελέγξτε για φθορά και, αν χρειάζεται, ρυθμίστε το ύψος ή αντικαταστήστε τα.

• Ελέγξτε τις δισκοειδείς βούρτσες για φθορά και, αν χρειάζεται, αντικαταστήστε τις.

• Φορτίστε την μπαταρία.

  • Εάν η φόρτιση της μπαταρίας είναι κάτω από το 50 %, φορτίστε την πλήρως και χωρίς διακοπές.

  • Εάν η φόρτιση της μπαταρίας είναι πάνω από 50 %, φορτίστε τη μόνο εφόσον για την επόμενη χρήση απαιτείται η πλήρης διάρκεια λειτουργίας.

• Όταν χρησιμοποιείτε την μπαταρία τακτικά, φορτίζετέ την πλήρως και χωρίς διακοπές τουλάχιστον μία φορά τη βδομάδα.

Για λεπτομερή περιγραφή των μεμονωμένων εργασιών συντήρησης βλέπε Εργασίες συντήρησης.

1. Αδειάστε το δοχείο καθαρού νερού και ξεπλύνετε τις εναποθέσεις.

2. Καθαρίστε το φίλτρο καθαρού νερού.

3. Καθαρίστε το φλοτέρ και το φίλτρο χνουδιών.

4. Ελέγξτε τους πόλους της μπαταρίας για οξείδωση και, αν χρειάζεται, βουρτσίστε τους. Προσέξτε τη σταθερή στερέωση των καλωδίων σύνδεσης.

5. Καθαρίστε και, αν χρειάζεται, αντικαταστήστε τα στεγανοποιητικά μεταξύ του δοχείου ακάθαρτου νερού και του καπακιού, και ελέγξτε τη στεγανότητά τους.

6. Σε μπαταρίες που χρειάζονται συντήρηση ελέγχετε την πυκνότητα οξέος των στοιχείων.

7. Εάν η συσκευή δεν πρόκειται να χρησιμοποιηθεί για μεγάλο διάστημα ακινητοποιήστε την με πλήρως φορτισμένες μπαταρίες. Φορτίζετε πλήρως την μπαταρία τουλάχιστον μία φορά το μήνα.

• Αναθέστε τον προδιαγραφόμενο έλεγχο στην εξυπηρέτηση πελατών.

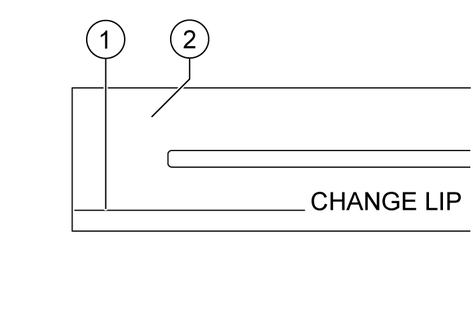

Αν τα χείλη αναρρόφησης έχουν φθαρεί ως το σημάδι φθοράς, πρέπει να τα γυρίσετε από την άλλη ή να τα αντικαταστήσετε.

---

1. Σημάδι φθοράς
2. Χείλος αναρρόφησης

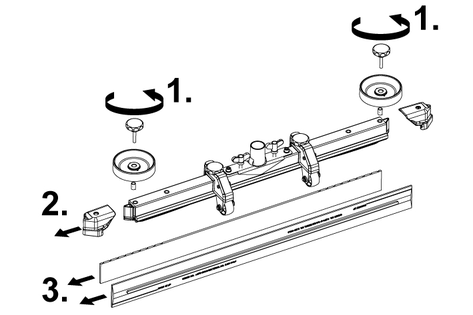

1. Αφαιρέστε την μπάρα αναρρόφησης.

2. Ξεβιδώστε τις αστεροειδείς λαβές.

   ---



3. Βγάλτε τα πλαστικά μέρη.

4. Βγάλτε τα χείλη αναρρόφησης.

5. Εισαγάγετε τα γυρισμένα ή καινούργια χείλη αναρρόφησης.

6. Περάστε τα πλαστικά μέρη.

7. Βιδώστε και σφίξτε τις σταυροειδείς λαβές.

1. Αδειάστε το καθαρό νερό, βλέπε Άδειασμα καθαρού νερού ή Γρήγορο άδειασμα καθαρού νερού.

2. Ξεβιδώστε το πώμα της δεξαμενής καθαρού νερού.

   ---

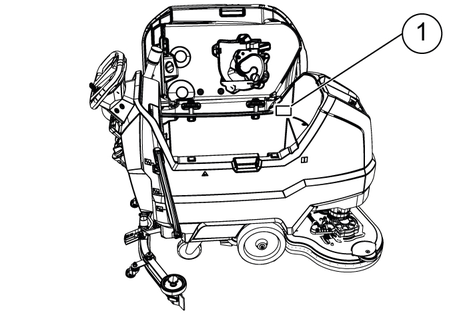

   1. Πώμα δοχείου καθαρού νερού
   2. Φίλτρο καθαρού νερού

3. Τραβήξτε το φίλτρο καθαρού νερού και ξεπλύνετε με καθαρό νερό.

4. Τοποθετήστε το φίλτρο καθαρού νερού.

5. Τοποθετήστε το πώμα της δεξαμενής καθαρού νερού.

   Υπόδειξη: Προσέξτε η σύνδεση εύκαμπτου σωλήνα στο πώμα δεξαμενής καθαρού νερού να βρίσκεται στο πιο βαθύ σημείο μετά το σφίξιμο.

1. Ανοίξτε το καπάκι της δεξαμενής ακάθαρτου νερού.

   ---

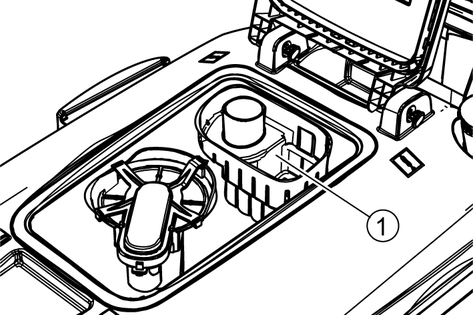

   1. Φίλτρο ογκωδών ρύπων

2. Τραβήξτε το φίλτρο ογκωδών ρύπων προς τα επάνω.

3. Ξεπλύνετε το φίλτρο ογκωδών ρύπων με τρεχούμενο νερό.

4. Τοποθετήστε το φίλτρο ογκωδών ρύπων στη δεξαμενή ακάθαρτου νερού.

1. Ανοίξτε το καπάκι της δεξαμενής ακάθαρτου νερού.

   ---

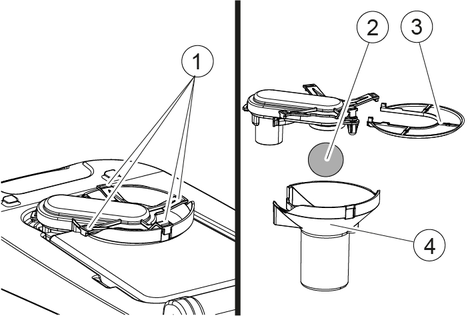

   1. Άγκιστρα ασφάλισης
   2. Φλοτέρ
   3. Φίλτρο χνουδιών
   4. Περίβλημα φλοτέρ

2. Λύστε τα άγκιστρα ασφάλισης.

3. Αφαιρέστε προς τα κάτω το περίβλημα φλοτέρ.

4. Αφαιρέστε το φλοτέρ από το περίβλημα φλοτέρ και καθαρίστε το.

5. Αφαιρέστε το φίλτρο για τα χνούδια και καθαρίστε το.

6. Συναρμολογήστε όλα τα εξαρτήματα με την αντίστροφη σειρά.

1. Ανεβάστε την κεφαλή καθαρισμού.

2. Πιέστε το πεντάλ αλλαγής βουρτσών προς τα κάτω πέρα από την αντίσταση.

   ---

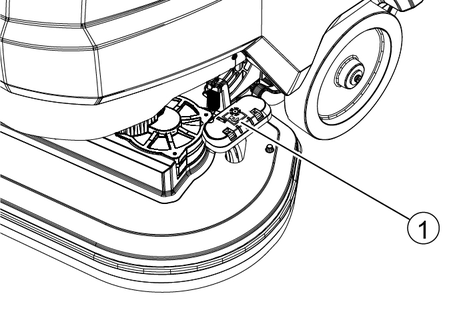

   1. Πεντάλ αλλαγής βουρτσών

3. Τραβήξτε την 1η δισκοειδή βούρτσα πλευρικά προς τα έξω κάτω από την κεφαλή καθαρισμού.

4. Κρατήστε την καινούργια δισκοειδή βούρτσα κάτω από την κεφαλή καθαρισμού, πιέστε την προς τα επάνω και ασφαλίστε την.

5. Επαναλάβετε τη διαδικασία για τη 2η δισκοειδή βούρτσα.

1. Ανεβάστε την κεφαλή καθαρισμού.

2. Τραβήξτε τη λαβή αλλαγής βούρτσας.

   ---

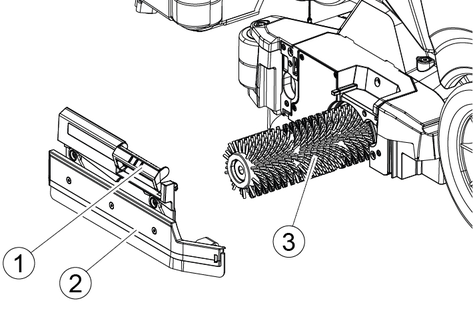

   1. Λαβή αλλαγής βούρτσας
   2. Κάλυμμα εδράνου με υαλοκαθαριστήρα
   3. Κυλινδρική βούρτσα

3. Αφαιρέστε το κάλυμμα εδράνου, συμπεριλαμβανομένου του υαλοκαθαριστήρα.

4. Βγάλτε την κυλινδρική βούρτσα.

5. Τοποθετήστε τη νέα κυλινδρική βούρτσα και κεντράρετε την στον οδηγό.

6. Τοποθετήστε το κάλυμμα εδράνου με υαλοκαθαριστήρα.

   Υπόδειξη

   Βεβαιωθείτε ότι η κυλινδρική βούρτσα βρίσκεται στο μαντρέλι και όχι κάτω.

7. Περιστρέψτε τη λαβή αλλαγής βούρτσας προς τα πάνω και ασφαλίστε τη στη θέση της.

8. Επαναλάβετε τη διαδικασία στην αντίθετη πλευρά.

---

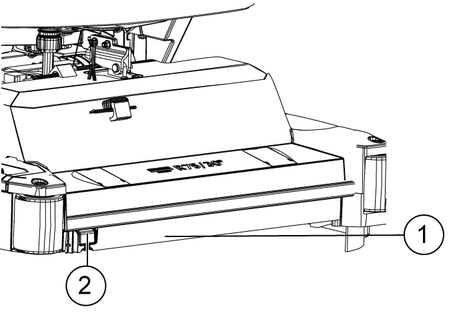

1. Βέργα διανομής νερού
2. Απασφάλιση

1. Πατήστε το κουμπί απασφάλισης στην κατεύθυνση του βέλους και κρατήστε το.

2. Στρέψτε τη βέργα διανομής νερού προς τα εμπρός.

3. Τραβήξτε έξω τη βέργα διανομής νερού κατά μήκος.

4. Καθαρίστε τη βέργα διανομής νερού.

5. Τοποθετήστε τη βέργα διανομής νερού πίσω στην κεφαλή καθαρισμού και κλείστε την ασφάλεια.

• Αδειάστε και απορρίψτε το ακάθαρτο νερό και το καθαρό νερό.

• Σε περίπτωση βλαβών, οι οποίες δεν μπορούν να αντιμετωπιστούν με τη βοήθεια αυτού του πίνακα, καλέστε την εξυπηρέτηση πελατών.

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται.

Προϊόν: Συσκευή καθαρισμού δαπέδων

Τύπος: 1.127-xxx

2006/42/EΚ (+2009/127/EΚ)

2014/30/EΕ

2014/53/ΕΕ (TCU)

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

-

Οι υπογράφοντες ενεργούν κατ’ εντολή και με εξουσιοδότηση από το διοικητικό συμβούλιο.

---

Υπεύθυνος τεχνικού φακέλου:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Winnenden, 2021/02/01

• BD 70/75 W Classic Bp

• BD 80/100 W Classic Bp

• BR 75/75 W Classic Bp

• BR 85/100 W Classic Bp
