LogoMC 130 ClassicMC 130MC 130 Plus
  • Wstęp
    • Kontrola dostawy
    • Zakres dostawy
      • MC 130 Zamiatarka odkurzająca (1.442-231.2)
        • Zamiatarka odkurzająca MC 130 Classic
        • Zamiatarka odkurzająca MC 130
      • MC 130 Zamiatarka odkurzająca (1.442-234.2)
        • Zamiatarka odkurzająca MC 130 Plus
    • Gwarancja
  • Zastosowanie zgodne z przeznaczeniem
    • Zamiatarka odkurzająca
    • Działanie zamiatarki odkurzającej
    • Odpowiednie nawierzchnie do zamiatania
  • Możliwe do przewidzenia nieprawidłowe użycie
  • Ochrona środowiska
    • Utylizacja
    • Utylizacja wysłużonego pojazdu
  • Zasady bezpieczeństwa
    • Stopnie zagrożenia
    • Ogólne zasady bezpieczeństwa
    • Zasady bezpieczeństwa dotyczące trybu jazdy
    • Zasady bezpieczeństwa dotyczące silników wysokoprężnych
    • Zasady bezpieczeństwa dotyczące transportu
    • Zasady bezpieczeństwa dotyczące czyszczenia i konserwacji
    • Dodatkowe zasady bezpieczeństwa dotyczące eksploatacji
    • Zasady bezpieczeństwa dla zamiatarek z opróżnianiem wysokościowym
    • Symbole na pojeździe
    • Rozmieszczenie symboli na pojeździe
    • Zabezpieczenia
      • Wyłącznik główny
      • Blokada uruchomienia
      • Wyłącznik stykowy fotela
      • Hamulec postojowy
      • Kabina kierowcy
    • Akumulatory / ładowarki
      • Symbole ostrzeżeń
      • Zasady bezpieczeństwa
        • Środki zaradcze w przypadku przypadkowego uwolnienia kwasu akumulatorowego
  • Schemat urządzenia
    • Widok z boku od przodu (strona pasażera)

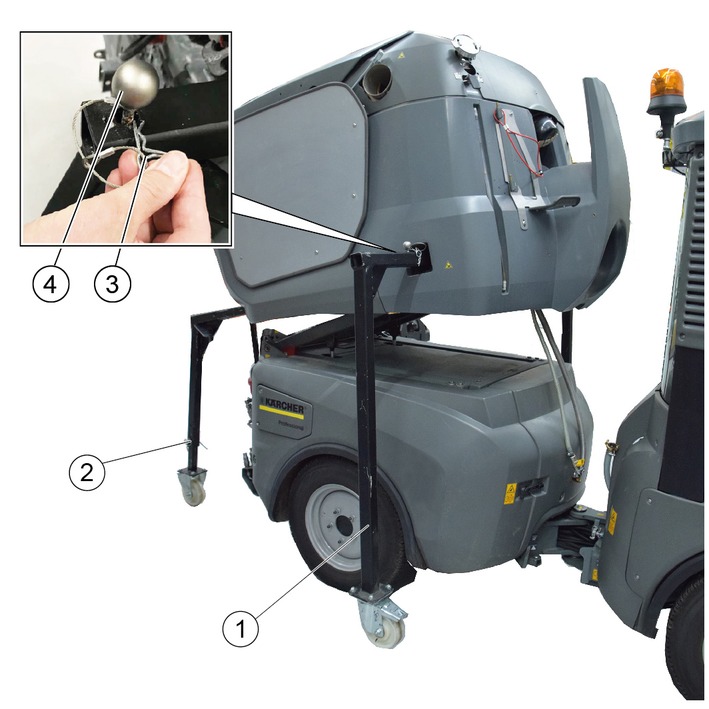

    • Widok z pojemnikiem na śmieci na podpórkach
    • Widok z podniesionym pojemnikiem na śmieci (strona kierowcy)
    • Przyłącza hydrauliczne
      • Przyłącza z przodu (złącze hydrauliczne liniowe)
      • Przyłącza z tyłu
    • Przyłącza elektryczne
      • Przyłącza elektryczne przystawki przedniej
      • Przyłącza elektryczne przystawki tylnej
    • Przyłącza wody
      • Przyłącza wody rozpryskowej
    • Wyłącznik główny
    • Obsługa awaryjna
    • Przełączanie się między pojemnikiem na śmieci/ramą montażową
    • Kabina kierowcy
      • Drzwi
      • Schowek
      • Wyjście awaryjne
      • Oświetlenie wewnętrzne
    • Konsola obsługi podłokietnika
      • Przegląd funkcji nośnika wyposażenia
      • Przegląd funkcji zamiatarki z systemem 2-szczotkowym

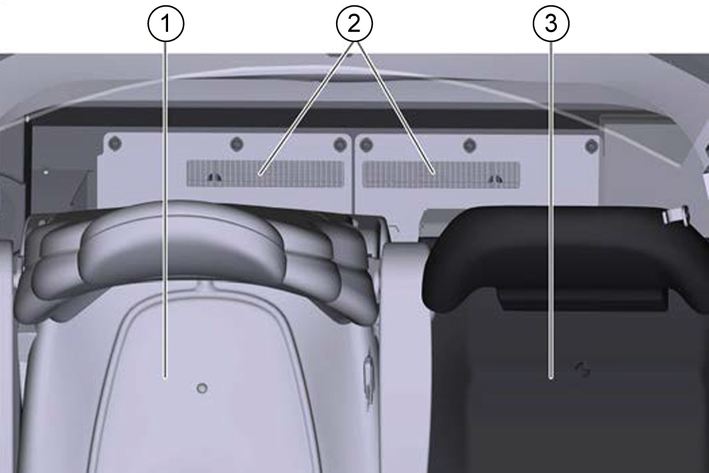

    • Filtr kabinowy
    • Tryb zamkniętego obiegu powietrza
    • Elementy obsługi pojemnika na śmieci
    • Elementy obsługi spryskiwania
    • Listwa przełączników
    • Stacyjka
    • Konsola kierownicy
    • Wyświetlacz
      • Przyciski funkcyjne / nastawcze
      • Wskazanie w trybie startowym / transportowym
      • Symbole na wyświetlaczu
      • Wskazania w trybie roboczym
      • Wskazania w trybie roboczym
    • Pozbawianie układu hydraulicznego ciśnienia (obniżanie ciśnienia)
    • Multiprzełącznik
    • Przełącznik wyboru kierunku jazdy
    • Pedały
      • Pedał przyspieszenia
      • Pedał hamulca
      • Hamulec postojowy
    • Zamiatarka odkurzająca
    • Akcesoria i opcje
      • System cyrkulacji wody / tryb recyklingowy
      • Zestaw do montażu ręcznego węża ssącego
      • Zestaw do montażu myjki wysokociśnieniowej, szczotki i zgarniacza zanieczyszczeń
      • Zestaw do montażu dodatkowego światła
      • Kamera ssawki
      • Kamera cofania
      • Radio
      • Eksploatacja ze zmostkowanym wyłącznikiem stykowym fotela
      • Mostkowanie wyłącznika stykowego fotela
  • Uruchamianie
    • Zwalnianie zabezpieczenia transportowego na przegubie wyboczeniowym
    • Włączanie wyłącznika głównego
    • Kontrola bezpieczeństwa przed uruchomieniem
      • Kontrola bezpieczeństwa w nośniku wyposażenia
      • Kontrola bezpieczeństwa w zamiatarce odkurzającej
    • Ustawianie fotela operatora
    • Fotel pasażera
    • Ustawianie pozycji kierownicy
    • Tankowanie
    • Tankowanie przy użyciu kanistra
    • Napełnianie zbiornika wody
    • Napełnianie zbiornika wody w przypadku systemu cyrkulacji wody/trybu recyklingowego (opcja)
  • Eksploatacja
    • Pierwsze 50/100 roboczogodzin (czas rozruchu)
    • Hamulec postojowy
    • Ustawianie ogrzewania, wentylacji i klimatyzacji
    • Eksploatacja
      • Uruchamianie silnika
      • Wybór kierunku jazdy
      • Jazda
      • Zatrzymywanie
      • Tempomat
    • Wyłączanie pojazdu
    • Tryb zamiatania
      • Pedał docisku szczotek
      • Ustawianie parametrów zamiatania
      • Zamiatanie z systemem 2-szczotkowym
      • Opróżnianie pojemnika na śmieci

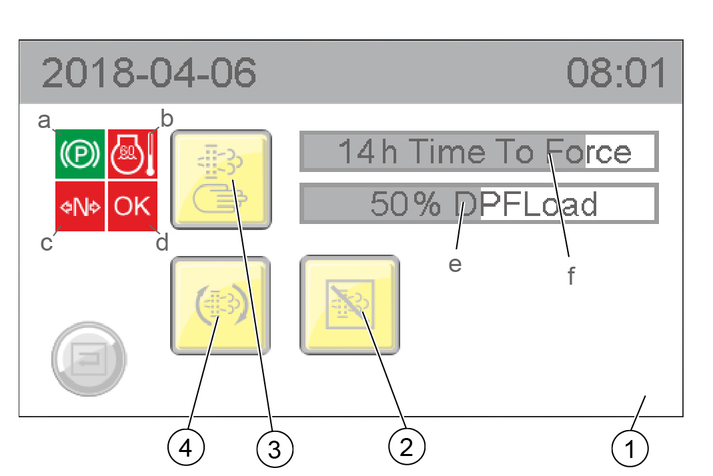

    • Proces regeneracji w pojazdach z filtrem cząstek stałych (DPF)
      • Rozpoczęcie regeneracji
      • Regeneracja automatyczna
      • Ręczna regeneracja
    • Prace zimowe
      • Ochrona przeciwmrozowa
      • Układ zamiatający
    • Praca z myjką wysokociśnieniową (opcja loco fabryka)
      • Zastosowanie zgodne z przeznaczeniem
      • Zawór przelewowy
      • Zawór bezpieczeństwa
      • Elementy urządzenia
      • Zasady bezpieczeństwa
        • Podłączanie do instalacji wody pitnej
      • Obsługa
        • Przed pierwszym uruchomieniem
        • Eksploatacja
        • Wyłączenie z eksploatacji
      • Czyszczenie i konserwacja
        • Przed każdą eksploatacją
        • Raz na tydzień
        • Raz na rok lub po upływie 500 roboczogodzin
        • Ochrona przeciwmrozowa
      • Usuwanie usterek
        • Nieszczelna pompa

          Dopuszczalny wyciek wody to 3 krople na minutę.

        • Silne wibracje pompy

        • Urządzenie nie działa
        • Urządzenie nie osiąga odpowiedniego ciśnienia
      • Dane techniczne
      • Deklaracja włączenia
    • Praca z ręcznym wężem ssącym (opcja loco fabryka)
      • Prace z ręcznym wężem ssącym
      • Odkurzanie z ręcznym wężem ssącym
      • Przechowywanie ręcznego węża ssącego
  • Przystawki
    • Podłączanie przystawek do pojazdu
    • Zaczep do holowania przyczepy
    • Sprawdzanie / ustawianie blokady przystawek
    • Dociążenie pojazdu
      • Obliczanie minimalnego dociążenia przodu w przypadku montażu tylnych przystawek
      • Obliczanie minimalnego dociążenia tyłu w przypadku montażu przednich przystawek
      • Obliczanie rzeczywistego obciążenia przedniej osi
      • Obliczanie rzeczywistej masy całkowitej
      • Obliczanie rzeczywistego obciążenia tylnej osi
    • Pojemnik na śmieci
      • Montaż pojemnika na śmieci
      • Demontaż pojemnika na śmieci
    • Układ zamiatający
      • Demontaż układu zamiatającego
      • Montaż układu zamiatającego
    • Podnośnik czołowy (opcja)
      • Montaż podnośnika czołowego
      • Demontaż podnośnika czołowego
  • Zestaw montażowy 2-szczotkowego układu zamiatającego (ciągnięty)
    • Montaż układu zamiatającego
    • Widok urządzenia: 2-szczotkowy układ zamiatający
    • Podłączanie węży hydraulicznych i węży wody
    • Obsługa
      • Przegląd funkcji zamiatarki z 2-szczotkowym układem zamiatającym (ciągniętym)
      • Nacisk szczotek
    • Prace pielęgnacyjne
    • Ustawianie szerokości zamiatania
    • Przechowywanie
    • Dane techniczne
    • Demontaż układu zamiatającego
  • Zestaw montażowy 3-szczotkowego układu zamiatającego (szczotka przednia)
    • Montaż układu zamiatającego
    • Widok urządzenia: 3-szczotkowy układ zamiatający
    • Podłączanie węży hydraulicznych i węży wody
    • Obsługa
      • Przegląd funkcji zamiatarki z układem zamiatającym ze szczotką przednią
      • Nacisk szczotek
      • Zastosowanie jako szczotka do chwastów
      • Zabezpieczenie transportowe
    • Prace pielęgnacyjne
    • Ustawianie szerokości zamiatania
    • Przechowywanie
    • Dane techniczne
    • Demontaż układu zamiatającego
  • Transport
    • Przeładunek pojazdu
      • Mocowanie zabezpieczenia transportowego na przegubie wyboczeniowym
      • Zabezpieczenie pojazdu
    • Holowanie pojazdu
      • Montaż zaczepu holowniczego
      • Montaż zaczepu holowniczego
      • Holowanie pojazdu
  • Czyszczenie i konserwacja
    • Ogólne wskazówki
    • Wskaźnik serwisu
    • Terminy konserwacji
    • Plan konserwacji pojazdu
    • Plan smarowania pojazdu
    • Plan smarowania układu zamiatającego
    • Przygotowanie do prac konserwacyjnych
    • Prace konserwacyjne
      • Ogólne zasady bezpieczeństwa
      • Zabezpieczenie podniesionego pojemnika na śmieci
      • Zabezpieczenie wywrotnicy
      • Opuszczanie wywrotnicy
      • Otwieranie osłony bocznej
      • Zdejmowanie / zakładanie kratki chłodnicy
      • Sprawdzanie i uzupełnianie poziomu płynu chłodzącego
      • Sprawdzanie i uzupełnianie poziomu oleju hydraulicznego
      • Uzupełnianie poziomu płynu chłodzącego w chłodnicy
      • Montaż/demontaż akumulatora
      • Ładowanie akumulatora
      • Czyszczenie/wymiana filtra powietrza
      • Wymiana filtra pyłowego na zewnątrz kabiny
      • Wymiana filtra pyłowego we wnętrzu kabiny
      • Wymiana koła
      • Napełnianie zbiornika wody
      • Napełnianie zbiornika płynu do mycia szyb
      • Sprawdzanie poziomu oleju silnikowego
      • Uzupełnianie oleju silnikowego
      • Wymiana filtra oleju silnikowego
      • Odpowietrzanie układu paliwowego

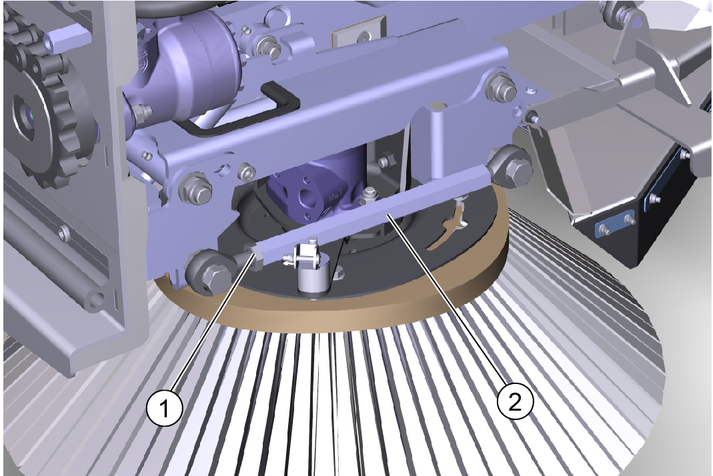

      • Wymiana szczotki bocznej
      • Płukanie systemu cyrkulacji wody (opcja)
      • Opróżnianie zbiornika na wodę
    • Czyszczenie
      • Czyszczenie pojazdu
      • Czyszczenie chłodnicy
      • Czyszczenie pojemnika na śmieci i pokrywy
      • Czyszczenie dmuchawy
      • Czyszczenie układu podciśnienia
      • Czyszczenie filtra wody
      • Czyszczenie dysz rozpylających
      • Czyszczenie zaworu wody z recyklingu
    • Bezpieczniki
  • Składowanie
  • Usuwanie usterek
    • Usterki pojazdu
      • Nie można uruchomić pojazdu
      • Silnik pracuje nierównomiernie
      • Silnik pracuje, ale urządzenie nie jedzie lub jedzie tylko powoli
      • Silnik się nie wyłącza (wyłącznik główny w położeniu 0)
      • Pył podczas zamiatania / niewystarczająca moc ssania
      • Niedostateczna wydajność zamiatania
      • Dołączanie szczotek bocznych nie działa
      • Szczotki boczne nie obracają się
      • Opróżnianie pojemnika na śmieci nie działa
    • Nie można uruchomić pojazdu
    • Silnik pracuje nierównomiernie
    • Silnik pracuje, ale urządzenie nie jedzie lub jedzie tylko powoli
    • Silnik się nie wyłącza (wyłącznik główny w położeniu 0)
    • Pył podczas zamiatania / niewystarczająca moc ssania
    • Niedostateczna wydajność zamiatania
    • Dołączanie szczotek bocznych nie działa
    • Szczotki boczne nie obracają się
    • Opróżnianie pojemnika na śmieci nie działa
    • Komunikaty usterek i symbole
    • Kodowane komunikaty o błędach
      • U0076

      • P0102

      • P03014 / P1A28

      • P3015

      • P2455

    • Zawór hydrauliczny obsługi awaryjnej
      • Podnoszenie pojemnika na śmieci / ramy montażowej
      • Podnoszenie podnośnika czołowego / ssawki
      • Zwalnianie pneumatycznego hamulca postojowego
  • Akcesoria i części zamienne
    • Lista części zamiennych
  • Dane techniczne
    • MC 130 Classic
    • MC 130
    • MC 130 Plus
    • Ogumienie
      • Dopasowanie osłony ochronnej do różnych opon
  • Deklaracja zgodności UE

      MC 130 Classic
      MC 130
      MC 130 Plus

      5969XXX0 (10/21)

      Wstęp

      Przed rozpoczęciem użytkowania pojazdu należy przeczytać oryginalną instrukcję obsługi i przepisy bezpieczeństwa. Postępować zgodnie z podanymi instrukcjami.

      Zachować instrukcję obsługi do późniejszego wykorzystania lub dla następnego użytkownika.

      Kontrola dostawy

      Dystrybutorowi lub sprzedawcy należy natychmiast zgłosić wady i uszkodzenia w transporcie zauważone podczas odbioru pojazdu.

      Zakres dostawy

      MC 130 Zamiatarka odkurzająca (1.442-231.2)

      Zamiatarka odkurzająca MC 130 Classic

      • Silnik Yanmar 42 KM

      • Wersja z filtrem cząstek stałych

      • Napęd na tylne koła (2WD)

      Zamiatarka odkurzająca MC 130

      • Silnik Yanmar 42 KM

      • Wersja z filtrem cząstek stałych

      • Napęd na cztery koła (4WD)

      MC 130 Zamiatarka odkurzająca (1.442-234.2)

      Zamiatarka odkurzająca MC 130 Plus

      • Silnik Kubota 70 KM

      • Wersja z filtrem cząstek stałych

      • Napęd na cztery koła (4WD)

      Gwarancja

      W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

      (Adres znajduje się na odwrocie)

      Zastosowanie zgodne z przeznaczeniem

      W niniejszej instrukcji obsługi opisano następujące wersje pojazdów.

      • MC 130 Classic MC 130 MC 130 Plus

      Pojazd można eksploatować tylko zgodnie z przeznaczeniem, które przedstawiono i opisano w niniejszej instrukcji obsługi.

      Do zastosowania zgodnego z przeznaczeniem należy również przestrzeganie zalecanych okresów konserwacji.

      Pojazd i przystawki mogą być obsługiwane, konserwowane i naprawiane tylko przez osoby wykwalifikowane w tym zakresie, które zostały poinformowane o związanych z tym zagrożeniach.

      Należy przestrzegać ogólnych przepisów prawnych dotyczących bezpieczeństwa i zapobiegania wypadkom. Należy również przestrzegać innych obowiązujących zasad bezpieczeństwa i higieny pracy oraz przepisów ruchu drogowego.

      Personel obsługowy musi:

      • Dysponować odpowiednią kondycją umysłową i cielesną.

      • Zostać przeszkolony z zakresu obsługi pojazdu i przystawek.

      • Przed rozpoczęciem pracy przeczytać ze zrozumieniem niniejszą instrukcję obsługi oraz instrukcje obsługi przystawek lub holowanych urządzeń.

      • Przedstawić właścicielowi dowód uprawniający do prowadzenia pojazdu.

      • Zostać wyznaczony przez właściciela do prowadzenia pojazdu.

      Zamiatarka odkurzająca

      Niniejszy pojazd jest zamiatarką odkurzającą.

      Zamiatarka odkurzająca jest przeznaczona do czyszczenia zanieczyszczonych powierzchni zewnętrznych.

      W celu wykonywania prac na drogach publicznych pojazd musi spełniać przepisy obowiązujące w danym kraju.

      Pojazd jest przeznaczony wyłącznie do zastosowania w celach wymienionych w instrukcji obsługi.

      Działanie zamiatarki odkurzającej


      1. Szczotka boczna
      2. Ssawka
      3. Obieg wody / woda z recyklingu
      4. Rura ssąca
      5. Dmuchawa zbiornika zanieczyszczeń
      6. Wylot / dyfuzor
      • Pojawiający się pył jest wiązany za pomocą rozpryskiwanej wody.

      • Obracające się do wewnątrz szczotki boczne przesuwają śmieci przed ssawką.

      • Dmuchawa ssąca wytwarza podciśnienie i zasysa śmieci do pojemnika.

      • Przefiltrowane powietrze uchodzi z tyłu pojemnika na śmieci.

      • Tryb recyklingowy (obieg wody) sprawia, że pył jest wiązany znacznie efektywniej.

      Odpowiednie nawierzchnie do zamiatania

      • Asfalt

      • Podłoga przemysłowa

      • Jastrych

      • Beton

      • Kamień brukowy

      Możliwe do przewidzenia nieprawidłowe użycie

      Każde inne zastosowanie jest niedopuszczalne.

      Za zagrożenia powstałe w wyniku niedopuszczalnego użytkowania odpowiada personel. Zabrania się wykorzystywania pojazdu do innych celów niż opisane w niniejszej dokumentacji.

      Nie dokonywać modyfikacji pojazdu.

      • Nigdy nie zamiatać / zasysać cieczy wybuchowych, gazów palnych oraz nierozcieńczonych kwasów lub rozpuszczalników. Zaliczają się do nich benzyna, rozcieńczalniki do farb lub olej opałowy, które w wyniku zmieszania z zasysanym powietrzem mogą tworzyć opary lub mieszanki wybuchowe, ponadto aceton, nierozcieńczone kwasy i rozpuszczalniki mogące zniszczyć materiały, z których wykonane jest urządzenie.

      • Nigdy nie zamiatać / zasysać reaktywnych pyłków metalowych (np. aluminium, magnez, cynk), ponieważ w połączeniu z mocno alkalicznymi lub kwaśnymi środkami czyszczącymi tworzą one gazy wybuchowe.

      • Nigdy nie zamiatać / zasysać palących lub żarzących się przedmiotów.

      • Nie przebywać w strefie niebezpiecznej.

      • Nie użytkować pojazdu w pomieszczeniach zagrożonych wybuchem.

      • Nie wolno przewozić osób na pojeździe, powierzchni ładunkowej ani przystawkach.

      • Nie używać pojazdu jako ładowarki czołowej.

      • Nie używać pojazdu w leśnictwie.

      • Nie używać pojazdu do rozpylania środków owadobójczych, pestycydów i nawozów.

      Ochrona środowiska

      Materiały, z których wykonano opakowania, nadają się do recyklingu. Opakowania poddać utylizacji przyjaznej dla środowiska naturalnego.

      Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej, które w razie niewłaściwej obsługi lub nieprawidłowej utylizacji mogą stanowić potencjalne zagrożenie dla zdrowia ludzkiego i środowiska naturalnego. Jednak te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie można wyrzucać do odpadów z gospodarstw domowych.

      Wskazówki dotyczące składników (REACH)

      Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.com/REACH

      Utylizacja

      • Przestrzegać obowiązujących przepisów krajowych i lokalnych.

      • Przestrzegać zaleceń danego przedsiębiorstwa.

      • Materiały eksploatacyjne i pomocnicze należy utylizować zgodnie z aktualnymi normami bezpieczeństwa.

      Utylizacja wysłużonego pojazdu

      Wysłużone pojazdy zawierają cenne materiały podlegające recyklingowi. W przypadku utylizacji pojazdu zalecamy skontaktować się z wyspecjalizowanym zakładem.

      Zasady bezpieczeństwa

      Stopnie zagrożenia

      NIEBEZPIECZEŃSTWO

      Wskazówka dot. bezpośredniego zagrożenia, prowadzącego do ciężkich obrażeń ciała lub do śmierci.

      OSTRZEŻENIE

      Wskazówka dot. możliwie niebezpiecznej sytuacji, mogącej prowadzić do ciężkich obrażeń ciała lub śmierci.

      OSTROŻNIE

      Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do lekkich zranień.

      UWAGA

      Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do szkód materialnych.

      Ogólne zasady bezpieczeństwa

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo uduszenia. Opakowania foliowe należy przechowywać z dala od dzieci.

      OSTRZEŻENIE

      Pojazd należy użytkować wyłącznie zgodnie z przeznaczeniem. Podczas eksploatacji uwzględniać miejscowe warunki i zwracać uwagę na inne osoby, zwłaszcza dzieci.

      OSTRZEŻENIE

      Pojazd może być obsługiwany przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub mentalnych albo takie, którym brakuje doświadczenia i wiedzy na temat jego używania, tylko jeżeli są one nadzorowane lub otrzymały wskazówki na temat bezpiecznego użytkowania urządzenia i rozumieją wynikające z tego zagrożenia.

      OSTRZEŻENIE

      Pojazd może być obsługiwany tylko przez osoby, które zostały przeszkolone w zakresie obsługi lub przedstawiły dowód potwierdzający umiejętności obsługi i zostały wyraźnie do tego wyznaczone.

      OSTRZEŻENIE

      Dzieci nie mogą obsługiwać pojazdu.

      OSTRZEŻENIE

      Należy pilnować dzieci, aby upewnić się, iż nie bawią się one pojazdem.

      OSTROŻNIE

      Urządzenia zabezpieczające służą ochronie użytkownika. Nigdy nie modyfikować ani nie obchodzić urządzeń zabezpieczających.

      Zasady bezpieczeństwa dotyczące trybu jazdy

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo przewrócenia w przypadku zbyt dużych wzniesień i spadków! Podczas jazdy na wzniesieniach i spadkach stosować maksymalne dopuszczalne wartości podane w danych technicznych.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo przewrócenia w przypadku zbyt dużego nachylenia bocznego! Podczas jazdy w poprzek do kierunku jazdy stosować maksymalne dopuszczalne wartości podane w danych technicznych.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo przewrócenia się przy niestabilnym podłożu! Pojazd użytkować wyłącznie na utwardzonym podłożu.

      OSTRZEŻENIE

      Zagrożenie wypadkiem w razie niedostosowania prędkości. Powoli przejeżdżać przez zakręty.

      OSTRZEŻENIE

      Lista dotycząca niebezpieczeństwa przewrócenia się nie jest kompletna.

      OSTROŻNIE

      Kabina kierowcy posiada szczeliny lub otwory wentylacyjne, których nie wolno zasłaniać, ponieważ zapewniają one odpowiednią wentylację.

      UWAGA

      Przed włączeniem do ruchu drogowego należy zadbać o dobrą widoczność (np. czyste szyby przednie, lusterka itp.).

      Zasady bezpieczeństwa dotyczące silników wysokoprężnych

      NIEBEZPIECZEŃSTWO

      Silnik wysokoprężny: Nigdy nie użytkować pojazdów z silnikami wysokoprężnymi w zamkniętych pomieszczeniach.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo zatrucia: Nie wdychać spalin.

      NIEBEZPIECZEŃSTWO

      Nigdy nie zamykać otworów wydechowych.

      NIEBEZPIECZEŃSTWO

      Nie opierać się o otwór wydechowy. Nie dotykać otworu wydechowego.

      NIEBEZPIECZEŃSTWO

      Koniecznie trzymać się z dala od obszaru napędu. Przestrzegać czasu opóźnienia silnika po wyłączeniu (3-4 s).

      Zasady bezpieczeństwa dotyczące transportu

      OSTRZEŻENIE

      Nie przekraczać dopuszczalnej masy pojazdu, aby uniknąć wypadków i odniesienia obrażeń, patrz rozdział Dane techniczne.

      OSTRZEŻENIE

      Zwrócić uwagę na wysokość pojazdu podczas transportu na przyczepie lub samochodzie ciężarowym i odpowiednio zabezpieczyć pojazd, patrz rozdział Dane techniczne.

      Zasady bezpieczeństwa dotyczące czyszczenia i konserwacji

      • Przed przystąpieniem do czyszczenia i konserwacji pojazdu, wymiany części lub zmiany sposobu działania należy wyłączyć silnik i wyjąć kluczyk ze stacyjki.

      • Naprawy mogą być wykonywane wyłącznie przez autoryzowane punkty serwisowe lub osoby wykwalifikowane w tym zakresie, którym znane są wszystkie istotne zasady bezpieczeństwa.

      • Przestrzegać kontroli bezpieczeństwa pojazdów przemysłowych wykonywanych zgodnie z lokalnie obowiązującymi przepisami.

      • Nie czyścić przegubu wyboczeniowego, opon, płytek chłodnicy, węży i zaworów hydraulicznych, uszczelek oraz komponentów elektrycznych i elektronicznych za pomocą myjki wysokociśnieniowej.

      Dodatkowe zasady bezpieczeństwa dotyczące eksploatacji

      Ogólne

      Pojazd jest wyposażony w hydrostatyczny napęd jezdny i układ kierowniczy z przegubem wyboczeniowym. Dlatego zachowuje się inaczej podczas jazdy niż samochód osobowy.

      OSTRZEŻENIE

      Niebezpieczeństwo przewrócenia

      Należy pamiętać, że zachowanie pojazdu z przegubami wyboczeniowymi podczas jazdy znacznie różni się od zachowania samochodu osobowego.

      Zakręty można pokonywać równomierne i z dopasowaną prędkością. Dotyczy to zwłaszcza jazdy w terenie górzystym oraz jazdy w poprzek wzniesienia.

      Należy zwrócić uwagę na położenie środka ciężkości w zależności od zamontowanych przystawek.

      Dopasować prędkość podczas jazdy na wprost i pokonywania zakrętów do warunków otoczenia np. rodzaju nawierzchni i stanu załadowania.

      Zwracać uwagę na odłączania przedniej lub tylnej części pojazdu przez centralny przegub wahliwy.

      Zachowanie podczas hamowania

      Zwolnienie pedału przyspieszenia jest traktowane jako aktywne zwalnianie. Inaczej niż w samochodzie osobowym, w którym dochodzi jedynie do hamowania silnikiem.

      UWAGA



      Opóźnienie hamowania po zwolnieniu pedału przyspieszenia na wysokich zakresach jazdy jest znacznie mniejsze niż na niskich zakresach jazdy.

      Opóźnienie hamowania po zwolnieniu pedału przyspieszenia w trybie transportowym jest znacznie mniejsze niż w trybie roboczym.

      Sterowność

      Pojazdy z przegubami wyboczeniowymi reagują przede wszystkim znacznie szybciej podczas pokonywania zakrętów i manewrowania na zboczach na zaśnieżonej, oblodzonej, mokrej i nieutwardzonej nawierzchni i oferują bardziej bezpośrednią reakcję układu kierowniczego niż samochody osobowe. Dlatego należy unikać gwałtownych ruchów kierownicą.

      Środek ciężkości / przechyły boczne

      Tylne przystawki i różne stany załadowania mają wpływ na położenie środka ciężkości pojazdu i tym samym na jego zachowanie podczas jazdy. Zwłaszcza po wymianie przystawek i zmianie stanu załadowania należy dostosować się do innego zachowania pojazdu podczas jazdy. Zakresy graniczne mogą zostać wcześniej osiągnięte.

      Aby zapewnić doskonałą przydatność w terenie, pojazd został wyposażony w centralny przegub wahliwy. Dzięki niemu obie części pojazdu mogą poruszać się niezależnie od siebie i poprzecznie do kierunku jazdy.

      Ta cecha sprawia, że kierowca nie otrzymuje bezpośredniej odpowiedzi z tylnej części pojazdu. Dlatego podczas jazdy należy obserwować ruchy tyłu pojazdu w lusterkach.

      Zasady bezpieczeństwa dla zamiatarek z opróżnianiem wysokościowym

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo zranienia o urządzenia z opróżnianiem wysokościowym!

      Przed wykonaniem jakichkolwiek prac należy zabezpieczyć podniesiony pojemnik na śmieci. Zabezpieczenie można montować jedynie poza strefą niebezpieczną.

      Symbole na pojeździe

      Wskazówka

      Natychmiast wymienić nieczytelne lub brakujące symbole.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo oparzenia się o gorące powierzchnie

      Przed rozpoczęciem prac przy pojeździe poczekać aż jego temperatura spadnie.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo oparzenia się o gorący układ wydechowy

      Nie dotykać układu wydechowego.

      Przed rozpoczęciem prac poczekać aż temperatura układu wydechowego spadnie.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo przewrócenia

      Wjeżdżać jedynie na tereny o maks. nachyleniu bocznym 10°.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo zranienia o wypadające przedmioty

      Zachować odpowiednią odległość od ludzi, zwierząt i przedmiotów.

      OSTRZEŻENIE

      Niebezpieczeństwo zranienia

      Niebezpieczeństwo zgniecenia i przecięcia powodowane przez pasy, miotły boczne, zbiorniki na zamieciony materiał, pokrywę.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo zmiażdżenia

      Zwrócić uwagę, aby podczas eksploatacji w pobliżu przegubu wyboczeniowego lub pojazdu nie przebywały żadne osoby.

      W przypadku użytkowania pojazdu jako zamiatarki zwrócić uwagę, aby między pojazdem a przyczepą nie przebywały żadne osoby.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo zranienia o obracające się części

      Pokrywę należy otwierać dopiero po wyłączeniu silnika.

      UWAGA

      Szkody materialne z powodu nieprawidłowego transportu

      Na czas transportu należy zawsze zamontować zabezpieczenie transportowe na przegubie wyboczeniowym.

      OSTRZEŻENIE

      Zagrożenie dla zdrowia spowodowane przez spaliny

      Nie wdychać spalin.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo odniesienia obrażeń na skutek użytkowania przez osoby nieuprawnione

      Wyjąć kluczyk zapłonowy w celu zabezpieczenia pojazdu przed dostępem osób nieuprawnionych i przed wykonaniem prac czyszczących i konserwacyjnych.

      UWAGA

      Szkody materialne podczas czyszczenia i konserwacji

      Przed wykonaniem prac czyszczących i konserwacyjnych należy zaparkować pojazd na równym i stabilnym podłożu.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo odniesienia obrażeń z powodu niewłaściwego miejsca siedzenia

      Należy siadać wyłącznie na siedzeniu kierowcy.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo odniesienia obrażeń na skutek najechania

      Podczas eksploatacji w pobliżu pojazdu nie mogą przebywać żadne osoby.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo uderzenia, niebezpieczeństwo zmiażdżenia

      Podczas transportu lub wykonywania prac pod wiszącym ładunkiem należy zabezpieczyć go za pomocą odpowiednich środków.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo przewrócenia

      Opróżniać pojemnik na śmieci jedynie wtedy, gdy pojazd stoi na równym i stabilnym podłożu.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo pożaru

      Nie zamiatać palących lub żarzących się przedmiotów, takich jak papierosy, zapałki itp.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo zmiażdżenia

      Nie wolno wkładać rąk do tego obszaru.

      Wyłącznik główny (wyłącznik odłączający akumulator)
      Miejsce smarowania
      Listwa smarująca
      Stały punkt mocowania
      Jakość i poziom płynu hamulcowego, który można uzupełniać
      Pozycja zbiornika płynu hamulcowego
      Punkt mocowania podnośnika lub podpórki
      Pozycja bezpiecznika głównego
      Pozycja bezpiecznika F2
      Wyjście ewakuacyjne
      Przeczytać instrukcję obsługi
      Zakładać rękawice ochronne

      OSTRZEŻENIE

      Niebezpieczeństwo zranienia strumieniem pod wysokim ciśnieniem

      Nie kierować strumienia pod wysokim ciśnieniem na inne osoby, zwierzęta, aktywne wyposażenie elektryczne ani na samo urządzenie.

      Chronić myjkę wysokociśnieniową przed mrozem.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo odniesienia obrażeń spowodowanych przez obracającą się szczotkę

      Dopilnować, aby nikt nie znalazł się w pobliżu strefy niebezpiecznej.

      UWAGA

      Niebezpieczeństwo zranienia z powodu stoczenia się maszyny

      Hamulec postojowy należy zaciągać po każdym wyłączeniu maszyny.

      NIEBEZPIECZEŃSTWO

      Wstęp wzbroniony

      Pojemnik na śmieci przechylać tylko wtedy, gdy nie ma nikogo w strefie niebezpiecznej.

      NIEBEZPIECZEŃSTWO

      Przechylanie zabronione

      Układ zamiatający demontować tylko w pozycji roboczej.

      UWAGA



      Maszyna porusza się tylko po wsunięciu układu zamiatającego.

      UWAGA

      Zakaz wspinania się

      Nie wspinać się na maszynę.

      OSTRZEŻENIE

      Niebezpieczeństwo odniesienia obrażeń

      Pojemnik na śmieci przechylać tylko na równej powierzchni.

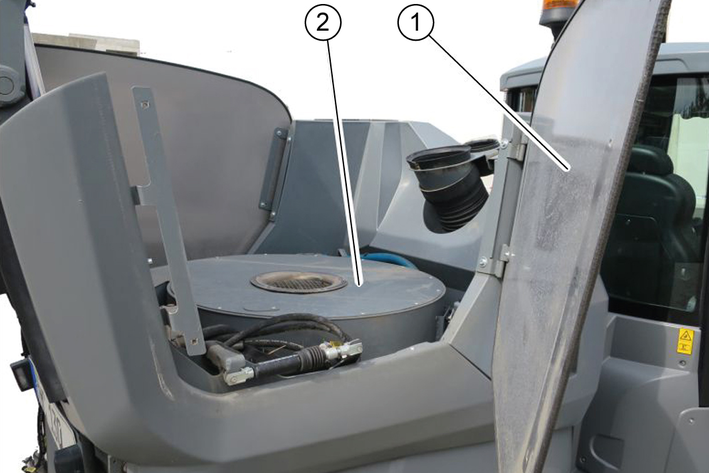

      Otwieranie pokrywy silnika




      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo przewrócenia

      Ryzyko wywrócenia się pojazdu na skutek wysoko położonego środka ciężkości, dużej prędkości jazdy lub gwałtownych ruchów kierownicą. Patrz Dodatkowe zasady bezpieczeństwa dotyczące eksploatacji.

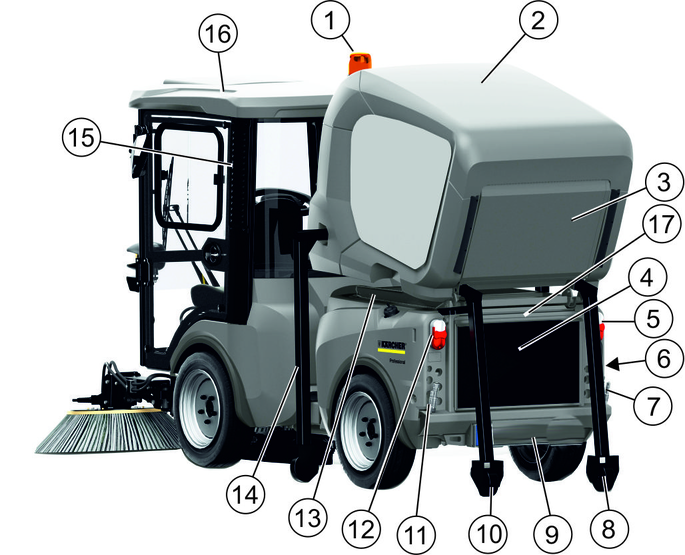

      Rozmieszczenie symboli na pojeździe

      Wskazówka

      Natychmiast wymieniać nieczytelne lub brakujące symbole.



      Zabezpieczenia

      Zabezpieczenia służą ochronie użytkownika i nie mogą być odłączone albo pominięte w swoim działaniu.

      Należy przestrzegać zasad bezpieczeństwa zawartych w poszczególnych rozdziałach!

      Wyłącznik główny

      Wyłącznik główny przerywa dopływ prądu do rozrusznika.

      Akumulator należy zawsze odłączać przy wyłączonym pojeździe (położenie - akumulator odłączony).

      Blokada uruchomienia

      Warunki dot. uruchomienia silnika:

      • Wyłącznik główny włączony (położenie - akumulator podłączony)

      • Kierowca siedzi na siedzeniu kierowcy

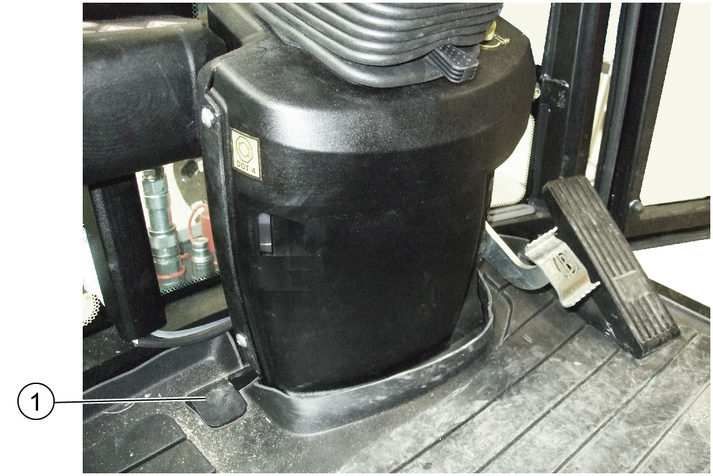

      Wyłącznik stykowy fotela

      Jeśli siedzenie kierowcy nie jest obciążone:

      • Jazda pojazdem jest niemożliwa.

      • Nie można włączyć lub wyłączyć PTO z przodu.

      Hamulec postojowy

      Do zwolnienia hamulca postojowego potrzebne jest ciśnienia hydrauliczne.

      Dlatego przy wyłączonym silniku hamulec postojowy jest zaciągnięty.

      Gdy silnik pracuje, a dźwignia kierunku jazdy jest ustawiona w położeniu NEUTRALNYM, hamulec postojowy jest również zaciągnięty.

      Wskazówka

      Kontrolka „Zaciągnięty hamulec postojowy” na wyświetlaczu wielofunkcyjnym świeci się przy zaciągniętym hamulcu postojowym.

      Kabina kierowcy

      Operator siedzący w kabinie kierowcy jest chroniony przed uderzeniami piorunów.

      Kabina kierowcy jest wyposażona w zabezpieczenie przed przewróceniem (ROPS), która zapobiega dalszemu toczeniu się po przewróceniu.

      Kabina kierowcy nie jest jednak chroniona przed spadającymi przedmiotami (FOPS).

      Kabina kierowcy nie jest jednak chroniona przed wpadającymi przedmiotami (OPS).

      Zawsze używać pasa bezpieczeństwa.

      Akumulatory / ładowarki

      UWAGA

      Stosować tylko akumulatory i ładowarki zalecane przez producenta

      Akumulatory wymieniać tylko na akumulatory tego samego typu.

      Wyjąć akumulator przed utylizacją pojazdu, a następnie zutylizować go z uwzględnieniem krajowych lub lokalnych przepisów.

      Symbole ostrzeżeń

      Podczas obchodzenia się z akumulatorem uwzględnić poniższe ostrzeżenia:

      Przestrzegać wskazówek zawartych w instrukcji obsługi akumulatora i na akumulatorze, a także w niniejszej instrukcji obsługi.
      Nosić okulary ochronne.
      Dopilnować, aby dzieci nie miały kontaktu z elektrolitem i akumulatorem.
      Niebezpieczeństwo wybuchu
      Zabronione jest stosowanie ognia, iskier, otwartego światła i palenie.
      Niebezpieczeństwo oparzenia środkiem żrącym
      Pierwsza pomoc.
      Ostrzeżenie
      Utylizacja
      Akumulatora nie wyrzucać do śmieci.

      Zasady bezpieczeństwa

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo pożaru i wybuchu

      Nie kłaść narzędzi ani innych przedmiotów na akumulatorze.

      Bezwzględnie przestrzegać zakazu palenia i stosowania otwartego ognia.

      Podczas ładowania akumulatorów zapewnić dobrą wentylację pomieszczeń.

      Stosować wyłącznie akumulatory i ładowarki dopuszczone przez firmę Kärcher (oryginalne części zamienne).

      OSTRZEŻENIE

      Zagrożenie środowiska przez nieprawidłową utylizację akumulatora

      Uszkodzone lub zużyte akumulatory poddać bezpiecznej utylizacji (skontaktować się ewentualnie z wyspecjalizowaną firmą lub serwisem Kärcher).

      Środki zaradcze w przypadku przypadkowego uwolnienia kwasu akumulatorowego

      W przypadku użytku zgodnego z przeznaczeniem i z uwzględnieniem instrukcji obsługi akumulatory ołowiowe nie stanowią źródła zagrożenia.

      Jednak należy pamiętać, że akumulatory ołowiowe zawierają kwas siarkowy powodujący poważne podrażnienia.

      1. Rozlany lub wyciekający z nieszczelnego akumulatora kwas zneutralizować za pomocą środka wiążącego, np. piasku. Nie dopuścić do przedostania się do kanalizacji, gleby lub wód.

      2. Kwas zneutralizować za pomocą wapna/sody i zutylizować z uwzględnieniem lokalnych przepisów.

      3. W celu utylizacji uszkodzonego akumulatora skontaktować się z wyspecjalizowanym zakładem.

      4. Rozpryski kwasu w oku lub na skórze wy-/przepłukać dużą ilością czystej wody.

      5. Następnie bezzwłocznie skontaktować się z lekarzem.

      6. Zanieczyszczoną odzież wyprać w wodzie.

      7. Wymienić odzież.

      Schemat urządzenia

      Widok z boku od przodu (strona pasażera)


      1. Układ zamiatający Lewa szczotka boczna
      2. Układ zamiatającyPrawa szczotka boczna
      3. Przyłącze hydrauliczne z przodu po lewej
      4. Przyłącze hydrauliczne z przodu po prawej
      5. Światło do jazdy/kierunkowskaz
      6. Światło do jazdy/kierunkowskaz
      7. Wycieraczka
      8. Oświetlenie robocze
      9. Uchwyt na tablicę rejestracyjną
      10. Oświetlenie robocze
      11. Lusterka wsteczne
      12. Drzwi pasażera, zamykane
      13. Pojemnik na śmieci
      14. Zamknięcie zbiornika
      15. Pokrywa silnika po lewej stronie
      16. Tylne koło
      17. Przednie koło

      Widok z pojemnikiem na śmieci na podpórkach


      1. Obrotowe światło ostrzegawcze
      2. Pojemnik na śmieci
      3. Siatka ochronna/dyfuzor
      4. Kratka chłodnicy
      5. Światło wsteczne/kierunkowskaz
      6. Wyłącznik główny
      7. Przyłącze hydrauliczne PTO z tyłu, po prawej 40 l/min
      8. Tylna podpórka pojemnika na śmieci
      9. Zaczep holowniczy (opcja)
      10. Tylna podpórka pojemnika na śmieci
      11. Obieg powrotny PTO 40 l/min
      12. Światło wsteczne/kierunkowskaz
      13. Rama montażowa z funkcją przerzutnika
      14. Boczna podpórka pojemnika na śmieci (2x)
      15. Filtr pyłowy kabiny kierowcy
      16. Kabina kierowcy
      17. Uchwyt na tablicę rejestracyjną

      Widok z podniesionym pojemnikiem na śmieci (strona kierowcy)


      1. Podniesiony pojemnik na śmieci
      2. Schowek na ręczny wąż ssący
      3. Wąż ssący
      4. Filtr pyłowy kabiny kierowcy
      5. Lusterka wsteczne
      6. Dysza rozpylająca szczotki bocznej
      7. Szczotka boczna
      8. Kabina kierowcy, zamykana
      9. Ochrona przedniej osłony bocznej
      10. Zabezpieczenie transportowe na przegubie wyboczeniowym
      11. System wodny
      12. Wąż wody z recyklingu
      13. Prawa osłona boczna
      14. Tylne przyłącze hydrauliczne
      15. Podnoszenie/obniżanie przyłącza węża hydraulicznego pojemnika na śmieci

      Przyłącza hydrauliczne

      Definicja pojęcia Hydrauliczny układ PTO

      Power Take Off = Hydrauliczne przekazanie mocy

      Definicja pojęcia AUX

      Auxilliary valve = Dodatkowy zawór sterujący

      Przyłącza z przodu (złącze hydrauliczne liniowe)

      Przyłącza po prawej


      1. Obieg powrotny PTO
      2. Wsuwanie obrotowej szczotki bocznej
      3. Wysuwanie obrotowej szczotki bocznej
      4. Funkcja dodatkowa (opcja)
      5. Funkcja dodatkowa (opcja)
      6. Olej
      7. Dodatkowa funkcja (podnośnik czołowy)

      Przyłącza po lewej


      1. Dysza ssąca/podnośnik czołowy
      2. Jednoczesne podnoszenie prawego i lewego ramienia szczotki
      3. Wsuwanie obrotowej szczotki bocznej
      4. Wysuwanie obrotowej szczotki bocznej
      5. Hydrauliczny PTO (80 l/min)
      6. Hydrauliczny PTO (40 l/min)

      Przyłącza z tyłu

      Przyłącza po prawej


      1. Podnoszenie/opuszczanie przyłącza hydraulicznego AUX

      2. Hydrauliczny PTO (40 l/min)

      Przyłącza po lewej


      1. Podnoszenie/opuszczanie przyłącza hydraulicznego AUX

      2. Układ powrotny (40 l/min)

      Przyłącza elektryczne

      Definicja pojęcia Elektryczne PTO

      Power Take Off = Elektryczne przekazanie mocy

      Przyłącza elektryczne przystawki przedniej


      1. Rozpoznawanie przystawek

      Przyłącza elektryczne przystawki tylnej


      1. Rozpoznawanie przystawek
      2. 21-stykowe złącze przystawki tylnej

      Przyłącza wody

      Przyłącza wody rozpryskowej

      Przyłącza po prawej


      1. Woda rozpryskowa prawej szczotki bocznej

      Przyłącza po lewej


      1. Woda rozpryskowa lewej szczotki bocznej
      2. Przyłącze zasysania wody rozpryskowej

      Wyłącznik główny


      1. Wyłącznik główny
      2. Akumulator odłączony
      3. Akumulator podłączony

      Wyłącznik główny przerywa dopływ prądu do rozrusznika.

      Jeśli wyłącznik główny zostanie uruchomiony przy włączonym silniku (odłączonym akumulatorze), silnik wyłączy się.

      Akumulator należy zawsze odłączać przy wyłączonym pojeździe.

      Obsługa awaryjna

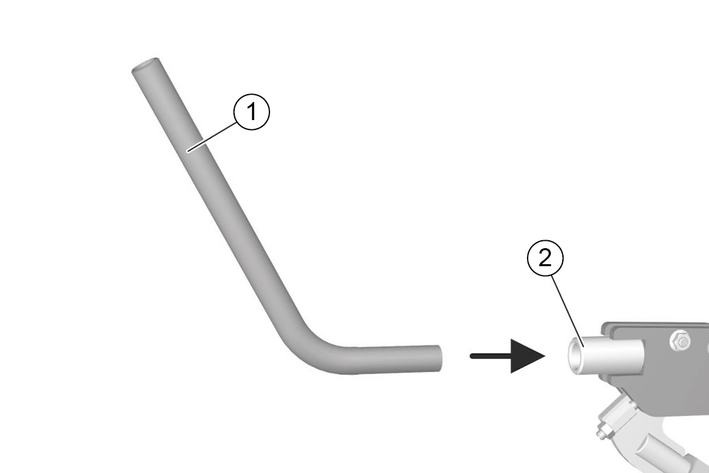

      Zawór hydrauliczny obsługi awaryjnej znajduje się za kabiną kierowcy, pod osłoną.

      Jego opis znajduje się w rozdziale Usuwanie usterek.

      Zawór hydrauliczny jest potrzebny wtedy, gdy:

      • nie można podnieść pojemnika na śmieci / ramy montażowej, ponieważ nastąpiła awaria układu hydraulicznego urządzenia. Na przykład silnik uległ awarii, patrz rozdział

      • nie można podnieść podnośnika czołowego / ssawki, ponieważ nastąpiła awaria układu hydraulicznego urządzenia. Na przykład silnik uległ awarii, patrz rozdział

      • nie można zwolnić pneumatycznego hamulca postojowego np. w celu holowania pojazdu.

      Przełączanie się między pojemnikiem na śmieci/ramą montażową

      Zależnie od wersji pojazdu dostępne są różne wersje dźwigni przełączającej


      1. Zawór przełączający w położeniu pojemnika na śmieci
      2. Zawór przełączający w położeniu ramy montażowej

      Za pomocą zaworu przełączającego układ hydrauliczny może przełączać się między pojemnikiem na śmieci a ramą montażową.

      Wskazówka

      Pojemnik na śmieci i rama montażowa są monitorowane elektronicznie. Nie można jednocześnie włączyć obu tych funkcji.

      Kabina kierowcy

      Drzwi


      1. Okno przesuwne
      2. Kluczyk zapłonowy
      3. Klamka

      Drzwi kierowcy znajdują się po lewej stronie, patrząc w kierunku jazdy, a wyjście awaryjne po prawej stronie.

      Uchwyty i klamki wewnętrzne ułatwiają wsiadanie i wysiadanie.

      Po wyłączeniu pojazdu należy zamknąć obie pary drzwi za pomocą kluczyka zapłonowego.

      Schowek

      Pod fotelem pasażera znajduje się zamykany schowek. Można w nim przechowywać dokumenty, instrukcję obsługi, różne małe podzespoły lub zaczep holowniczy.


      1. Fotel pasażera
      2. Zamek
      3. Schowek

      Wyjście awaryjne


      1. Klamka

      Wyjście awaryjne znajduje się po lewej stronie, patrząc w kierunku jazdy. Otworzyć wyjście awaryjne, pociągając za klamkę.


      1. Młotek bezpieczeństwa

      Młotek bezpieczeństwa znajduje się u góry po lewej stronie za fotelem pasażera. W razie niebezpieczeństwa należy wybić szyby za pomocą młotka bezpieczeństwa.

      Oświetlenie wewnętrzne


      1. Naciśnięcie z lewej strony: oświetlenie włączone
      2. Pozycja środkowa: oświetlenie włącza się podczas otwierania drzwi
      3. Naciśnięcie z prawej strony: oświetlenie wyłączone

      Konsola obsługi podłokietnika

      Konsola obsługi znajduje się w lewym podłokietniku fotela kierowcy. Podłokietnik można dopasować indywidualnie do kierowcy, patrz rozdział Ustawianie fotela operatora.

      W przypadku pojazdów z lewostronnym układem kierowniczym (opcja), np. dla Wielkiej Brytanii, konsola obsługi znajduje się w prawym podłokietniku fotela kierowcy.

      Przegląd funkcji nośnika wyposażenia

      Wskazówka

      Wskaźniki w przełącznikach świecą się, gdy są włączone.


      1. Joystick podnośnika czołowego
        • Podnoszenie podnośnika czołowego i wyłączanie PTO z przodu (do tyłu)

        • Opuszczanie podnośnika czołowego i włączanie PTO z przodu (do przodu)

        • Obsługa AUX 1 (prawa / lewa strona)

        • Włączanie pozycji pływającej podnośnika czołowego (do przodu)

        • Wyłączanie pozycji pływającej podnośnika czołowego (do tyłu)

      2. Joystick AUX 2 i AUX 3
        • Obsługa AUX 2 (do przodu / do tyłu)

        • Obsługa AUX 3 (lewa strona)

      3. Niewykorzystane
      4. Włączanie / wyłączanie układu hydraulicznego
      5. Elektryczne AUX 1 z przodu
      6. Elektryczne AUX 2 z przodu
      7. Elektryczne AUX 1 z tyłu
      8. PTO z tyłu 40 l/min
      9. Funkcja ECO włącza kompletny program roboczy i wybiera przy tym ostatnio używane wartości i ustawienia.
      10. Elektryczne AUX 2 z przodu
      (A)
      PTO z przodu 40 l/min, 80 l/min
      (B)
      PTO z tyłu 40 l/min
      (C)
      Przycisk do ustawiania prędkości obrotowej silnika
      (D)
      Niewykorzystane
      (E)
      Niewykorzystane
      (F)
      Nacisnąć przycisk, aby zapisać ustawione wartości lub programy i otworzyć podmenu.
      (G)
      Pokrętło do zmiany wartości i wyboru programów.

      Przegląd funkcji zamiatarki z systemem 2-szczotkowym

      Wskazówka

      Wskaźniki w przełącznikach świecą się, gdy są włączone.


      1. Opuszczanie / podnoszenie układu zamiatającego i włączanie / wyłączanie szczotek
      2. Opuszczanie / podnoszenie szczotki bocznej z prawej strony i włączanie / wyłączanie szczotek (opcja)
      3. Podnoszenie / opuszczanie ssawki
      4. Włączanie / wyłączanie układu hydraulicznego
      5. Włączenie dodatkowo trzeciej szczotki bocznej (opcja)
      6. Regulacja kata nachylenia trzeciej szczotki bocznej (opcja)
      7. Włączanie / wyłączanie funkcji obiegu wody (woda z recyklingu)
      8. Włączanie / wyłączanie dmuchawy ssącej

        Wskazówka

        Czas opóźnienia dmuchawy ssącej po wyłączeniu wynosi ok. 15 sekund

      9. Funkcja ECOWłącza kompletny program roboczy.PTO (szczotka boczna, dmuchawa ssąca), czysta woda, obieg wody (woda z recyklingu)
      10. Włączanie / wyłączanie pompy wodnej
      (A)
      Przycisk prędkości obrotowej szczotki lewej i prawej
      Przy pojedynczym podnoszeniu (opcja), przycisk prędkości obrotowej lewej szczotki bocznej
      (B)
      Przy pojedynczym podnoszeniu (opcja), przycisk prędkości obrotowej prawej szczotki bocznej
      (C)
      Prędkość obrotowa silnika
      Nacisnąć w celu ustawienia wartości

      Wskazówka

      Moc ssania zależy od ustawionej prędkości obrotowej silnika.

      • 1600 obr./min do lekkich śmieci

      • 2200 obr./min do normalnych zanieczyszczeń

      • 2500 obr./min do mocnych, ciężkich zanieczyszczeń

      (D)
      Przy pojedynczym podnoszeniu (opcja), przycisk siły docisku prawej szczotki bocznej
      (E)
      Przycisk siły docisku lewej i prawej szczotki bocznej
      Przy pojedynczym podnoszeniu (opcja), przycisk siły docisku lewej szczotki bocznej
      (F)
      Przycisk zapisu
      Nacisnąć w celu zapisania ustawionych wartości lub programów
      (G)
      Pokrętło
      Nacisnąć w celu zapisania ustawionych wartości

      Filtr kabinowy


      1. Śruby
      2. Osłona
      3. Filtr wstępny
      4. Filtr dokładny klasy F8 (opcja)

      Świeże powietrze jest zasysane z boku do kabiny kierowcy przez filtr pyłowy lub filtr mikropyłów.

      Tryb zamkniętego obiegu powietrza


      1. Regulator temperatury ogrzewania
      2. Regulator klimatyzacji (opcja)
      3. Regulator wentylatora dmuchawy

      Funkcja „Tryb zamkniętego obiegu powietrza” przy włączonym układzie klimatyzacji lub włączonej dmuchawie wentylatora zapewnia szybsze odparowanie przedniej szyby. Przyspiesza on również ogrzewanie powietrza w kabinie. Przydaje się także w przypadku nieprzyjemnych zapachów z zewnątrz.


      1. Dźwignia trybu zamkniętego obiegu powietrza
      2. Dysze wentylacyjne

      Pociągnąć dźwignię trybu zamkniętego obiegu powietrza do przodu.

      UWAGA

      Tę funkcję należy używać tylko przez ograniczony czas, ponieważ w tym ustawieniu nie jest pobierane powietrze z zewnątrz.

      Elementy obsługi pojemnika na śmieci

      Przełącznik do opróżniania pojemnika na śmieci znajduje się przy fotelu kierowcy.


      1. Gniazdko dodatkowe 12 V
      2. Podnoszenie pojemnika na śmieci / ramy montażowej
      3. Opuszczanie pojemnika na śmieci / ramy montażowej

      Elementy obsługi spryskiwania


        1. Pokrętło dozowania – spryskiwanie lewej szczotki bocznej
        2. Pokrętło dozowania – spryskiwanie prawej szczotki bocznej
        3. Pokrętło dozowania – spryskiwanie ssawki
      1. Włączyć pompę wodną (konsola obsługi).

      2. Obrócić odpowiednie pokrętło dozowania.

      Wskazówka

      Ilość wody rozpryskowej zwiększa się przy obracaniu w lewo, a zmniejsza się przy obracaniu w prawo.

      Listwa przełączników


      1. Przełącznik świateł awaryjnych
      2. Przełącznik oświetleniaPołożenie 0: światła mijania wył. (naciśnięty w dół)Położenie 1: światła pozycyjne wł. (położenie środkowe)Położenie 2: światła mijania wł. (naciśnięty w górę)
      3. Przełącznik oświetlenia roboczego
      4. Przełącznik lamp pozycyjnych mgłowych (opcja)
      5. Przełącznik przednich reflektorów roboczych
      6. Przełącznik lampy sygnalizacyjno-ostrzegawczej
      7. Przełącznik ogrzewania lusterek zewnętrznych (opcja)Ogrzewanie wyłącza się automatycznie
      8. Przełącznik ogrzewanej przedniej szybyOgrzewanie wyłącza się automatycznie
      9. Przełącznik ogrzewania fotela

      Wskazówka

      Wskaźnik w przełączniku świeci się wtedy, gdy jest on włączony.

      Stacyjka


      1. Wyłączanie silnika
      2. Włączanie zapłonu
      3. Żarzenie wstępne (automatycznie)
      4. Uruchamianie silnika

      Stacyjka znajduje się pod dźwignią kierunku jazdy.

      Konsola kierownicy


      1. Kierownica
      2. Dźwignia kierunku jazdy
      3. Ekran z przyciskami funkcyjnymi
      4. Multiprzełącznik

      Wyświetlacz

      Przyciski funkcyjne / nastawcze

      Po włączeniu zapłonu na wyświetlaczu pojawia się poniższe wskazanie.


      1. Przyciski funkcyjne
      2. Wskazanie w trybie startowym / transportowym
      3. Przyciski nastawcze

      Wskazanie na wyświetlaczu zmienia się po naciśnięciu odpowiedniego przycisku funkcyjnego. Ponowne naciśnięcie tego samego przycisku lub naciśniecie przycisku „Home” powoduje powrót.

      Zmiany wartości ustawień można dokonać przyciskami nastawczymi.

      Przyciski funkcyjne
      F1
      Tutaj można przechowywać informacje, takie jak instrukcja obsługi pojazdu
      W trybie roboczym: Włączanie dodatkowo myjki wysokociśnieniowej (opcja)
      F2
      Wyświetlanie daty i godziny
      F3
      Ustawienia
      F4
      Mostkowanie wyłącznika stykowego fotela, patrz rozdział Eksploatacja ze zmostkowanym wyłącznikiem stykowym fotela
      F5
      Włączanie / wyłączanie sygnału ostrzegawczego cofania
      F6
      Włączanie / wyłączanie kamery cofania
      F7
      Włączanie / wyłączanie kamery ssawki
      F8
      Tempomat Set
      F9
      Tempomat Resume
      F10
      Menu serwisowe
      Przyciski nastawcze

      Przycisk +
      w ramach danego procesu nastawczego powoduje przeskok o jedno pole do góry

      Przycisk -
      w ramach danego procesu nastawczego powoduje przeskok o jedno pole do dołu

      Przycisk „Home”
      Powoduje przejście do ekranu „Home” danego trybu (transportowy / roboczy)

      Przycisk Esc
      w ramach danego procesu nastawczego powoduje przeskok o jeden krok do tyłu

      Przycisk „Return”
      zamyka dany proces nastawczy

      Wskazanie w trybie startowym / transportowym

      W trybie startowym / transportowym na wyświetlaczu pokazywane są następujące wskazania.


      1. Prędkość obrotowa silnika
      2. Prędkość jazdy
      3. Symbol zająca (wskazanie w trybie szybkim)
      4. Symbol żółwia (wskazanie w trybie wolnym)
      5. Symbol roboczogodzin silnika
      6. Licznik roboczogodzin
      7. Symbol roboczogodzin (brak funkcji)
      8. Licznik roboczogodzin
      9. Przebieg
      10. Data i godzina
      11. Dźwignia kierunku jazdy w tył
      12. Kierunek jazdy do przodu
      13. Symbol włókna żarówki – żarzenie wstępne
      14. Temperatura płynu chłodzącego silnika
      15. Kontrolka naładowania akumulatora
      16. Kontrolka ciśnienia oleju silnikowego
      17. Kontrolka zaciągniętego hamulca postojowego
      18. Wskaźnik poziomu paliwa

      Symbole na wyświetlaczu

      Na wyświetlaczu mogą pojawić się następujące symbole i wskaźniki ostrzegawcze.

      Światło pozycyjne
      Światło mijania
      Światło drogowe
      Światło przeciwmgłowe
      Usterka filtra oleju hydraulicznego
      Żarzenie wstępne aktywne
      Ostrzeżenie dot. poziomu naładowania akumulatora
      Usterka
      Ostrzeżenie dot. poziomu oleju hydraulicznego
      Ostrzeżenie dot. poziomu paliwa
      Pozycja pływająca w położeniu 1
      Pozycja pływająca w położeniu 2
      Pozycja pływająca w położeniu 1 i 2
      Wskaźnik kierunku jazdy
      Przeprowadzenie procesu regeneracji
      Usterka filtra powietrza silnika
      Usterka krytyczna, wyłączenie silnika
      Ssawka dolna
      Usterka wyłącznika stykowego fotela
      Ostrzeżenie dot. temperatury płynu chłodzącego silnika
      Aktywny hamulec postojowy
      Lampka kontrolna tylnych kierunkowskazów
      Ostrzeżenie dot. ciśnienia oleju silnikowego
      Ostrzeżenie dot. za wysokiej temperatury oleju hydraulicznego
      Regeneracja niemożliwa
      Temperatura układu wydechowego za wysoka
      Wyłączenie silnika
      Nieprawidłowe działanie silnika
      Konieczny serwis

      Wskazania w trybie roboczym

      Po przejść do trybu roboczego (PTO) na wyświetlaczu jest pokazywane następujące wskazanie.


      1. Przyciski funkcyjne
      2. Wskazanie w trybie roboczym
      3. Przyciski nastawcze

      Przyciski funkcje i nastawcze zostały opisane w poprzednim rozdziale.

      Wskazania w trybie roboczym

      Po przejść do trybu roboczego (PTO) na wyświetlaczu jest pokazywane następujące wskazanie.


      1. Prędkość obrotowa silnika
      2. Sterowanie napędem przedniej przystawki w %
      3. Symbol żółwia (wskazanie w trybie szybkim)
      4. Symbol ślimaka (wskazanie w trybie powolnym)
      5. Symbol roboczogodzin silnika
      6. Licznik roboczogodzin
      7. Symbol roboczogodzin (brak funkcji)
      8. Licznik roboczogodzin
      9. Prędkość robocza
      10. Przebieg
      11. Data i godzina
      12. Dźwignia kierunku jazdy w tył
      13. Kierunek jazdy do przodu
      14. Sterowanie napędem tylnej przystawki w %
      15. Symbol włókna żarówki – żarzenie wstępne
      16. Temperatura płynu chłodzącego silnika
      17. Kontrolka naładowania akumulatora
      18. Kontrolka ciśnienia oleju silnikowego
      19. Kontrolka zaciągniętego hamulca postojowego
      20. Temperatura oleju hydraulicznego
      21. Wskaźnik poziomu paliwa

      Pozbawianie układu hydraulicznego ciśnienia (obniżanie ciśnienia)

      Układ hydrauliczny musi zostać pozbawiony ciśnienia przed odłączeniem węży od przyłączy hydraulicznych.

      1. Odłączyć wtyczkę sygnału rozpoznawczego przystawek (z przodu).

      2. Włączyć zapłon (nie uruchamiać silnika).

      3. Włączyć roboczy układ hydrauliczny PTO (na konsoli obsługi podłokietnika).

      4. Na wyświetlaczu nacisnąć przycisk funkcyjny F 10.

      5. Nacisnąć przycisk funkcyjny F 6.

        Układ hydrauliczny z tyłu jest pozbawiony ciśnienia.

      6. Nacisnąć przycisk funkcyjny F1.

        Układ hydrauliczny z przodu jest pozbawiony ciśnienia.

      7. Rozłączyć węże hydrauliczne.

      8. Zdemontować przystawkę.

      Wskazówka

      Montaż przebiega w odwrotnej kolejności.

      Multiprzełącznik


      • Klaksony: Nacisnąć przycisk z przodu

      • Prawy kierunkowskaz: Dźwignia do przodu

      • Lewy kierunkowskaz: Dźwignia do tyłu

      • Światła drogowe: Nacisnąć dźwignię w dół przy włączonych światłach mijania

      • Sygnał świetlny: Pociągnąć i zwolnić dźwignię

      • Obrócenie pierścienia: Włączyć wycieraczki szyby przedniej

        przekręcić do przodu - interwał

        przekręcić do tyłu - 1. poziom ciągłego wycierania, przekręcać dalej na 2. poziom

      • Naciśnięcie pierścienia: Wycieranie z płynem do mycia szyb

      Przełącznik wyboru kierunku jazdy

      Wybrać kierunek jazdy za pomocą przełącznika wyboru kierunku jazdy.


      1. Przełącznik wyboru kierunku jazdy

      Za pomocą przełącznika wyboru kierunku jazdy można wybrać poniższe funkcje; wybrane programy wyświetlane są na ekranie.

      • Pozycja neutralna

        Przełącznik wyboru kierunku jazdy znajduje się pośrodku

      • Kierunek jazdy do przodu

        Nacisnąć przełącznik wyboru kierunku jazdy w górę i do przodu

      • Dźwignia kierunku jazdy w tył

        Pociągnąć przełącznik wyboru kierunku jazdy w górę i do tyłu

      • Przełącznik programu jazdy szybkiego (zając) i wolnego (żółw)

        Nacisnąć przełącznik wyboru kierunku jazdy w kierunku osi (przełącznik wyboru kierunku jazdy musi się znajdować w pozycji neutralnej).

      Pedały


      1. Pedał przyspieszenia
      2. Pedał hamulca
      3. Pedał docisku szczotek / prędkości obrotowej szczotek

      Pedał przyspieszenia

      UWAGA



      Po zwolnieniu pedału przyspieszenia prędkość zacznie nagle maleć – inaczej niż w samochodzie osobowym.

      Opóźnienie hamowania po zwolnieniu pedału przyspieszenia na wysokich zakresach jazdy jest znacznie mniejsze niż na niskich zakresach jazdy.

      Opóźnienie hamowania po zwolnieniu pedału przyspieszenia w trybie transportowym jest znacznie mniejsze niż w trybie roboczym.

      Po naciśnięciu pedału przyspieszenia zwiększa się prędkość obrotowa silnika.

      Pedał przyspieszenia jest zamontowany na sprężynie. Po zwolnieniu pedału przyspieszenia zmniejsza się prędkość obrotowa silnika.

      Po zwolnieniu pedału przyspieszenia napęd hydrostatyczny wyhamowuje lub zatrzymuje pojazd.

      Pedał hamulca

      Naciśnięcie pedału hamulca powoduje aktywowanie hamulców przednich kół.

      Hamulec postojowy

      Hamulec postojowy do zabezpieczania wyłączonego pojazdu.

      Wskazówka

      Jeśli na wyświetlaczu świeci się lampka kontrolna „Aktywny hamulec postojowy”, oznacza to, że hamulec postojowy jest uruchomiony.

      Zamiatarka odkurzająca


      1. Urządzenie zamiatające
      2. Ssawka
      3. Pojemnik na śmieci

      Zamiatarka odkurzająca składa się z pojemnika na śmieci, urządzenia zamiatającego i ssawki.

      Akcesoria i opcje

      Stosować wyłączenie akcesoria, części zamienne i przystawki dopuszczone przez producenta. Aby wykluczyć zagrożenia, naprawy i montaż części zamiennych mogą być przeprowadzane jedynie przez autoryzowany serwis. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie internetowej www.kaercher.com.

      Poniższe akcesoria i opcje można zamówić dodatkowo i zamontować na urządzeniu:

      System cyrkulacji wody / tryb recyklingowy


      1. Ssawka
      2. Wąż wody z recyklingu
      3. Wąż ssący
      4. Pojemnik na śmieci

      W trybie recyklingowym ssawka jest cały czas oczyszczana przez wodę, która trafia do pojemnika na śmieci.

      Woda jest filtrowana przez filtr rurowy w pojemniku na śmieci i doprowadzana do ssawki przez zawór za pomocą węża wody do recyklingu.

      Woda z recyklingu jest natychmiast zasysana przez ssawkę i trafia przez wąż ssący z powrotem do pojemnika na śmieci.

      Wąż ssący jest przy tym cały czas oczyszczany.

      Zestaw do montażu ręcznego węża ssącego


      1. Zestaw do montażu ręcznego węża ssącego

      Zestaw do montażu myjki wysokociśnieniowej, szczotki i zgarniacza zanieczyszczeń


      1. Szczotka i szufla
      2. Myjka wysokociśnieniowa
      3. Zgarniacz zanieczyszczeń

      Wskazówka

      W razie późniejszego montażu należy zamontować uchwyty, a dla szczotki i trzonka szufli przewidziane są wycięcia w osłonie.

      Zestaw do montażu dodatkowego światła


      1. Zestaw do montażu dodatkowego światłaPodłączenie następuje poprzez oddzielny przełącznik na konsoli sufitowej.
      2. Światło do jazdy/kierunkowskaz

      Kamera ssawki


      Kamera ssawki jest przymocowana do ssawki układu zamiatającego.

      Kamera cofania


      Kamera cofania znajduje się z tyłu pojazdu.

      OSTRZEŻENIE

      Kamera cofania nie zwalnia kierowcy z obserwacji otoczenia

      Podczas cofania należy zawsze obserwować otoczenie.

      W obszarze manewrowania nie mogą znajdować się żadne osoby, zwierzęta ani przedmioty.

      Radio


      Radio jest dostępne opcjonalnie i znajduje się w konsoli sufitowej.

      Obsługa jest opisana w instrukcji dostarczonej przez producenta.

      Eksploatacja ze zmostkowanym wyłącznikiem stykowym fotela

      Aby korzystać z roboczego układu hydraulicznego (PTO) również przy odciążonym wyłączniku stykowym fotela, można zmostkować wyłącznik.

      Umożliwia to np. używanie ręcznego węża ssącego lub myjki wysokociśnieniowej bez konieczności zajmowania siedzenia kierowcy.

      Ta funkcja jest dostępna tylko w trybie roboczym, patrz rozdział Mostkowanie wyłącznika stykowego fotela.

      Mostkowanie wyłącznika stykowego fotela


      1. Uruchomić hamulec postojowy.

      2. Nacisnąć przycisk funkcyjny F4.

      3. Wskazówka

        Na wyświetlaczu pojawia się symbol ostrzegawczy „Zmostkowany wyłącznik stykowy fotela”.

      4. Ponownie nacisnąć przycisk funkcyjny F4, aby dezaktywować funkcję.

      Wyłącznik stykowy fotela jest teraz zmostkowany, ale PTO nadal jest aktywne.

      Uruchamianie

      OSTROŻNIE

      Przeczytać instrukcję obsługi przystawek.

      W przypadku stosowania przystawek lub holowania urządzeń oraz przyczep należy przed uruchomieniem pojazdu przeczytać odpowiednie instrukcje obsługi i stosować się do nich.

      Nie przekraczać dopuszczalnych obciążeń, patrz rozdział Dane techniczne.

      Zwalnianie zabezpieczenia transportowego na przegubie wyboczeniowym


        1. Sworzeń z zawleczką
        2. Zabezpieczenie transportowe
        3. Schowek na zabezpieczenie transportowe
      1. Wyjąć zawleczkę.

      2. Wyjąć oba sworznie.

      3. Wsunąć zabezpieczenie transportowe do schowka.

      4. Włożyć sworznie.

      5. Zabezpieczyć sworznie za pomocą zawleczek.

      Włączanie wyłącznika głównego


        1. Wyłącznik główny
        2. Akumulator odłączony
        3. Akumulator podłączony
      1. Ustawić wyłącznik główny w położeniu „Akumulator podłączony”.

      Kontrola bezpieczeństwa przed uruchomieniem

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo wypadku i odniesienia obrażeń z powodu usterki pojazdu

      Nie uruchamiać pojazdu, jeśli przynajmniej jeden punkt kontroli bezpieczeństwa nie jest spełniony i zlecić naprawę pojazdu.

      Wskazówka

      Przed każdą eksploatacją pojazdu należy wykonać zalecaną kontrolę bezpieczeństwa.

      Kontrola bezpieczeństwa w nośniku wyposażenia

      Przed każdym uruchomieniem sprawdzić następujące punkty:

      1. Zwolnić zabezpieczenie transportowe, patrz rozdział Zwalnianie zabezpieczenia transportowego na przegubie wyboczeniowym

      2. Czystość przyłączy hydraulicznych

      3. Szczelność przewodów hydraulicznych

      4. Poziom oleju hydraulicznego, patrz rozdział Sprawdzanie i uzupełnianie poziomu oleju hydraulicznego

      5. Poziom oleju silnikowego, patrz rozdział Sprawdzanie poziomu oleju silnikowego

      6. Poziom płynu chłodzącego, patrz rozdział Sprawdzanie i uzupełnianie poziomu płynu chłodzącego

      7. W przypadku zagrożenia mrozem: sprawdzić płyn chłodzący pod kątem odpowiedniej zawartości środka przeciwdziałającego zamarzaniu

      8. Przewody elektryczne pod kątem uszkodzeń

      9. Prawidłowe zamocowanie śrub i nakrętek

      10. Pojazd, silnik i osłona chłodnicy pod kątem uszkodzeń

      11. Czystość filtra powietrza silnika

      12. Czystość filtra kabinowego

      13. Poziom napełnienia zbiornika płynu do mycia szyb, patrz rozdział Napełnianie zbiornika płynu do mycia szyb

      14. Ciśnienie w oponach i stopień ich zużycia

      15. W pojeździe

      16. Swoboda ruchu pedału przyspieszenia

      17. Czy roboczy układ hydrauliczny (PTO) jest wyłączony?

      18. Przy włączonym zapłonie: Czy świecą się kontrolki naładowania i ciśnienia oleju?

      19. Włączyć silnik i skontrolować następujące elementy:

      20. Czy kontrolki naładowania i ciśnienia oleju gasną?

      21. Czy wskaźnik temperatury i wskaźnik poziomu paliwa działają prawidłowo?

      22. Czy oświetlenie, wskaźnik kierunku jazdy i kierunkowskazy działają prawidłowo?

      Kontrola bezpieczeństwa w zamiatarce odkurzającej

      Wskazówka

      Poniższą kontrolę bezpieczeństwa należy wykonać dodatkowo do kontroli bezpieczeństwa w nośniku wyposażenia.

      Przed rozpoczęciem jazdy sprawdzić bezpieczeństwo eksploatacji i jazdy w ruchu drogowym.

      1. Mocowanie pojemnika na śmieci.

      2. Przyłącza hydrauliczne i elektryczne prowadzące do nośnika wyposażenia.

      3. Przyłącze wody rozpryskowej układu zamiatającego i ssawki.

      4. Przyłącze wody z recyklingu prowadzące do ssawki (opcja).

      5. Poziom wody rozpryskowej w zbiorniku czystej wody.

      6. Poziom wody z recyklingu w pojemniku na śmieci (opcja).

      7. Układ zamiatający i szczotki pod kątem nawiniętych sznurków i tasiemek.

      8. Przyłącza układu zamiatającego i ssawki.

      9. Mocowanie układu zamiatającego i ssawki.

      Ustawianie fotela operatora

      NIEBEZPIECZEŃSTWO

      Zagrożenie wypadkiem

      Siedzenie operatora ustawiać tylko po wyłączeniu urządzenia.


        1. Oparcie z przedłużeniemWyjąć w celu regulacji wysokości
        2. Regulacja kąta pochylenia oparcia
        3. Regulacja w poziomie – pociągnąć dźwignię w górę w celu dokonania zmiany ustawienia
        4. Wyłącznik kompresora – w fotelu z amortyzacją (opcja)
        5. Regulacja wysokości prawego podłokietnika
        6. Regulacja boczna lewego podłokietnika
        7. Regulacja wzdłużna lewego podłokietnika
        8. Konsola obsługi podłokietnika
        9. Schowek na dokumenty
        10. Regulacja podparcia odcinka lędźwiowego kręgosłupa
        11. Pas bezpieczeństwa
        12. Amortyzacja pozioma
      1. Można ustawić kąt nachylenia, wysokość i pozycję lewego podłokietnika służącego do obsługi konsoli.

      2. Regulacja wysokości w przypadku opcji "fotel z zawieszeniem pneumatycznym":

      3. Napompować siedzenie do końca za pomocą kompresora, a następnie spuść powietrze obniżając je o 2-3 cm.

      Wskazówka

      Amortyzacja fotela kierowcy odbywa się automatycznie.

      Fotel pasażera

      Fotel pasażera można wyregulować w kierunku poziomym; w celu jego przesunięcia pociągnąć dźwignię w górę.

      Ustawianie pozycji kierownicy

      NIEBEZPIECZEŃSTWO

      Zagrożenie wypadkiem

      Pozycję kierownicy ustawiać tylko po wyłączeniu pojazdu.


        1. Dźwignia zaciskowa do regulacji wysokości kierownicy
        2. Dźwignia regulacji kąta nachylenia kierownicy
      1. Pociągnąć i przytrzymać dźwignię do regulacji kąta nachylenia, a następnie ustawić odpowiedni kąt nachylenia kierownicy.

      2. Wsunąć dźwignię.

      3. Odblokować dźwignię zaciskową do regulacji wysokości i ustawić kierownicę na odpowiedniej wysokości.

      4. Zablokować dźwignię zaciskową.

      Tankowanie

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo wybuchu

      Nie tankować pojazdu w zamkniętych pomieszczeniach.

      Nie palić tytoniu i unikać otwartego ognia.

      Uważać, aby paliwo nie dostało się na gorące powierzchnie.

      1. Wyłączyć zapłon.

      2. Otworzyć korek wlewu paliwa.

      3. Zatankować paliwo.

        Należy stosować wyłącznie rodzaj paliwa podany w instrukcji obsługi.

      4. Wytrzeć nadmiar paliwa i zakręcić korek wlewu.

      Tankowanie przy użyciu kanistra

      Najpierw oszacować ilość paliwa, aby zapobiec przelaniu.

      Napełnianie zbiornika wody


        1. Króciec wlewowy
        2. Symbol ustawienia dźwigni „Napełnianie“
        3. Symbol ustawienia dźwigni „zamknięta“
        4. Dźwignia przełączająca
        5. Wskaźnik poziomu napełnienia
      1. Odkręcić korek z króćca wlewowego.

      2. Dźwignia przełączająca w pozycji „Napełnianie”.

      3. Zamocować wąż doprowadzający wodę na króćcu wlewowym.

      4. Napełnić zbiornik wody.

      5. Wskazówka

        Aby uniknąć zasysania wstecznego, w celu napełnienia zbiornika wody nie można wprowadzać węża do wody.

      6. Zamknąć dopływ wody.

      7. Usunąć wąż doprowadzający wodę.

      8. Zakręcić korek króćca wlewowego.

      9. Dźwignia przełączająca w pozycji „zamknięta”.

      Napełnianie zbiornika wody w przypadku systemu cyrkulacji wody/trybu recyklingowego (opcja)

        W przypadku systemu cyrkulacji wody (tryb recyklingowy) woda jest kierowana bezpośrednio do pojemnika na śmieci.


        1. Przyłącze do uzupełniania wody (GEKA)
        2. Obudowa, prawa
        3. Wylot wody (wysokość napełnienia)
      1. Odblokować osłonę z prawej strony i odchylić na zewnątrz.

      2. Zdjąć zamknięcie z przyłącza do uzupełniania wody i wylotu wody.

      3. Podłączyć wąż wody do przyłącza do uzupełniania wody.

      4. Napełnić pojemnik na śmieci wodą (maks. 100 litrów), aż zacznie ona wypływać z otwartego wylotu.

      5. Ponownie założyć obydwa zamknięcia

      6. Zamknąć osłonę.

      7. Włączyć tryb recyklingowy na konsoli obsługi.

      Eksploatacja

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo zmiażdżenia

      Zwrócić uwagę, aby podczas eksploatacji w pobliżu przegubu wyboczeniowego lub pojazdu nie przebywały żadne osoby.

      W przypadku użytkowania pojazdu jako zamiatarki zwrócić uwagę, aby między pojazdem a przyczepą nie przebywały żadne osoby.

      OSTROŻNIE

      Niebezpieczeństwo poparzenia

      Pojazd można eksploatować tylko wtedy, gdy wszystkie osłony są zamontowane.

      UWAGA

      Niebezpieczeństwo uszkodzenia przez rozgrzany olej hydrauliczny lub przegrzany silnik

      Przy za wysokiej temperaturze oleju hydraulicznego lub płynu chłodzącego należy ustawić prędkość obrotową silnika na bieg jałowy (nie wyłączać silnika).

      Wykonać czynności opisane w rozdziale Usuwanie usterek .

      UWAGA

      Niebezpieczeństwo uszkodzenia z powodu braku smarowania

      W przypadku zapalenia się lampki kontrolnej „Ciśnienie oleju silnikowego” podczas eksploatacji należy wyprowadzić pojazd ze strefy niebezpiecznej, natychmiast wyłączyć silnik i usunąć usterkę.

      OSTROŻNIE

      Mniejsza stabilność z powodu przystawek

      Dopasować styl jazdy.

      Pierwsze 50/100 roboczogodzin (czas rozruchu)

      • Jechać ostrożnie przez pierwsze 100 roboczogodzin i unikać przeciążenia.

      • Po 50 roboczogodzinach wymienić olej silnikowy, filtr oleju silnikowego i filtr oleju hydraulicznego (tylko w autoryzowanym serwisie).

      Hamulec postojowy

      Do zwolnienia hamulca postojowego potrzebne jest ciśnienia hydrauliczne. Po wyłączeniu silnika hamulec zostanie automatycznie zaciągnięty.

      Gdy silnik pracuje, a dźwignia kierunku jazdy jest ustawiona w pozycji NEUTRALNEJ, hamulec postojowy jest również zaciągnięty.

      Wskazówka

      Kontrolka „Zaciągnięty hamulec postojowy” na wyświetlaczu wielofunkcyjnym świeci się przy zaciągniętym hamulcu postojowym.

      Ustawianie ogrzewania, wentylacji i klimatyzacji


        1. Regulator wentylatora dmuchawy
        2. Regulator klimatyzacji (opcja)
        3. Regulator ogrzewania
      1. Za pomocą 3 regulatorów można dopasować ustawienia wentylacji, ogrzewania i klimatyzacji (opcja).


        1. Dźwignia trybu zamkniętego obiegu powietrza
        2. Dysze wentylacyjne
      2. Ustawić ilość i kierunek strumienia powietrza na dyszach wentylacyjnych.

      Eksploatacja

      Uruchamianie silnika

      Wyłącznik główny musi być włączony.

      1. Zająć miejsce w fotelu kierowcy i zapiąć pas bezpieczeństwa.

      2. Włożyć kluczyk do stacyjki.

      3. Ustawić dźwignię kierunku jazdy w pozycji środkowej (położenie neutralne).

      4. Włączyć zapłon.

        Lampki ostrzegawcze kontroli naładowania i ciśnienia oleju silnikowego muszą się świecić.

      5. Uruchomić silnik.

        Lampki ostrzegawcze kontroli naładowania i ciśnienia oleju silnikowego muszą zgasnąć. Jeśli tak się nie stanie, należy wyłączyć silnik i usunąć usterkę.

      6. Przy temperaturze otoczenia poniżej 0°C: Rozgrzewać pojazd z niską prędkością obrotową aż do zgaśnięcia lampki kontrolnej „Za niska temperatura oleju hydraulicznego”.

      Wybór kierunku jazdy


      1. Przełącznik wyboru kierunku jazdy
      1. Docisnąć przełącznik wyboru kierunku jazdy do kierownicy i ustawić w żądanym kierunku jazdy.

        Kierunek jazdy zostanie pokazany na wyświetlaczu.

      2. Ustawić przełącznik wyboru kierunku jazdy w pozycji środkowej (położenie neutralne).

        Silnik pracuje na biegu jałowym.

      3. Nacisnąć przełącznik wyboru kierunku jazdy w kierunku osi.

      4. Wybrać prędkość transportu (symbol żółwia 20 km/h lub zająca 40 km/h).

        Symbole są pokazywane na wyświetlaczu.

      5. Ustawić prędkość jazdy za pomocą pedału przyspieszenia.

      UWAGA



      Nieprawidłowa obsługa

      Aby zmienić prędkości jazdy, pojazd musi stać, a przełącznik wyboru kierunku jazdy musi znajdować się w położeniu neutralnym.

      Jeżeli przy zmianie prędkości jazdy przełącznik wyboru kierunku jazdy jest ustawiony w pozycji do przodu lub do tyłu, symbol żółwia / zająca na ekranie wprawdzie się zmieni, lecz nie nastąpi przełączenie.

      Jazda

      OSTRZEŻENIE

      Niebezpieczeństwo wypadku

      Nie jeździć z podniesionym pojemnikiem na śmieci.

      OSTROŻNIE

      Niebezpieczeństwo wypadku

      Nie zwalniać gwałtownie pedału przyspieszenia podczas jazdy. Po zwolnieniu pedału przyspieszenia pojazd zaczyna hamować. Pojazd hamuje mniej intensywnie po zwolnieniu pedału przyspieszenia w trybie transportowym niż w trybie roboczym.

      OSTROŻNIE

      Niebezpieczeństwo uszkodzenia

      Upewnić się, że podczas pokonywania przeszkód pojazd się na nich nie zablokuje.

      Na przeszkody o wysokości 150 mm należy najeżdżać powoli i ostrożnie pod kątem 45°.

      Przeszkody o wysokości powyżej 150 mm pokonywać tylko z pomocą odpowiedniej rampy.

      OSTROŻNIE

      Niebezpieczeństwo wypadku

      W trakcie jazdy po drogach publicznych w celach transportowych (nie przy czyszczeniu dróg publicznych) należy wyłączyć PTO i zamknąć dławik stożkowy podnośnika czołowego.

      1. Wyłączyć PTO.

      2. Ostrożnie naciskać pedał przyspieszenia.

      3. Ustawić kierunek jazdy za pomocą kierownicy.

      Zatrzymywanie

      1. Zwolnić pedał przyspieszenia.

        Pojazd zaczyna samoczynnie hamować i zatrzymuje się.

      2. Nacisnąć pedał hamulca, gdy konieczne jest silniejsze zahamowanie lub w sytuacji awaryjnej.

      Tempomat

      Tempomat jest aktywny jedynie w trybie roboczym.

      Aktywacja tempomatu

      1. Wybrać żądaną prędkość roboczą za pomocą pedału przyspieszenia.

      2. Nacisnąć przycisk funkcyjny F 8.

      Tempomat włączy się.

      Dezaktywacja tempomatu

      1. Nacisnąć pedał hamulca lub przycisk funkcyjny F 8.

      Przycisk funkcyjny F 9 (Tempomat Resume) aktywuje ustawioną wcześniej prędkość.

      Wyłączanie pojazdu

      1. Zatrzymać pojazd.

      2. Ustawić dźwignię kierunku jazdy w położeniu NEUTRALNYM (pozycja środkowa).

      3. Wskazówka

        W tym położeniu hamulec postojowy zostanie automatycznie zaciągnięty, pojazd nie porusza się.

      4. Opuścić podnośnik czołowy.

      5. W przypadku zamiatarki:

      6. Podnieść szczotkę boczną.

      7. Wyłączyć funkcję „eco”

        lub

        • Wyłączyć pompę wodną.

        • Poczekać 20 sekund.

        • Wyłączyć dmuchawę ssącą.

        • Podnieść ssawkę

        • Wyłączyć PTO.

        Wszystkie funkcje zamiatania zostają dezaktywowane.

      8. Pozostawić silnik pracujący na biegu jałowym przez 1 - 2 minuty.

      9. Wyłączyć zapłon i wyjąć kluczyk zapłonowy.

      10. Poczekać 30 sekund, aby sterownik silnika mógł zakończyć proces zapisywania.

      11. Ustawić wyłącznik główny w położeniu 0.

      Tryb zamiatania

      Pedał docisku szczotek


      1. Pedał docisku szczotek

      Krótko nacisnąć pedał: Całkowity docisk i wyższa prędkość obrotowa szczotek do trudnych zanieczyszczeń

      Naciśnięcie i przytrzymanie pedału: Podczas cofania ssawka pozostaje na dole, jednak również w trakcie jazdy do tyłu zbierane są śmieci.

      Ustawianie parametrów zamiatania


      (A)
      Przycisk do ustawiania prędkości obrotowej szczotki bocznej
      Przy pojedynczym podnoszeniu (opcja), przycisk prędkości obrotowej lewej szczotki bocznej
      (B)
      Przycisk do ustawiania prędkości obrotowej szczotki bocznej
      Przy pojedynczym podnoszeniu (opcja), przycisk prędkości obrotowej prawej szczotki bocznej
      (C)
      Przycisk do ustawiania prędkości obrotowej silnika

      Wskazówka

      Moc ssania zależy od ustawionej prędkości obrotowej silnika.

      • 1600 obr./min dla lekkich śmieci

      • 2200 obr./min dla normalnych zanieczyszczeń

      • 2500 obr./min dla mocnych, ciężkich zanieczyszczeń

      (D)
      Przycisk siły docisku lewej i prawej szczotki bocznej
      Przy pojedynczym podnoszeniu (opcja), przycisk siły docisku prawej szczotki bocznej
      (E)
      Przycisk siły docisku lewej i prawej szczotki bocznej
      Przy pojedynczym podnoszeniu (opcja), przycisk siły docisku lewej szczotki bocznej
      (F)
      Nacisnąć przycisk zapisu, aby zapisać ustawione wartości lub programy
      (G)
      Pokrętło do zmiany wartości i wyboru programów
      1. Włączyć PTO.

      2. Nacisnąć przycisk prędkości obrotowej szczotki bocznej.

        Ustawienia pojawiają się na wyświetlaczu.

      3. Wybrać żądaną prędkość obrotową szczotki bocznej za pomocą pokrętła.

      4. Nacisnąć przycisk zapisu.

        Prędkość obrotowa szczotki bocznej zostaje zapisana.

      5. Nacisnąć przycisk prędkości obrotowej silnika.

        Ustawienia pojawiają się na wyświetlaczu.

      6. Wybrać żądaną prędkość obrotową silnika za pomocą pokrętła.

      7. Nacisnąć przycisk zapisu.

        Prędkość obrotowa silnika zostaje zapisana.

      8. Nacisnąć przycisk siły docisku szczotki bocznej.

        Ustawienia pojawiają się na wyświetlaczu.

      9. Wybrać żądaną siłę docisku za pomocą pokrętła.

      10. Nacisnąć przycisk zapisu.

        Siła docisku zostaje zapisana.

      Zamiatanie z systemem 2-szczotkowym


      1. Lewy joystickSystem 2-szczotkowy: Opuścić ramiona szczotek i włączyć szczotkiSystem 3-szczotkowy (opcja): Opuszczanie / podnoszenie 3 szczotki i włączanie / wyłączanie szczotek
      2. Prawy joystickW przypadku opcjonalnego 3-szczotkowego systemu: Opuszczanie / podnoszenie tylnych 2 szczotek i włączanie / wyłączanie szczotekWychylanie i cofanie szczotek
      3. Podnoszenie / opuszczanie ssawki
      4. Włączanie / wyłączanie układu hydraulicznego
      5. W przypadku opcjonalnego 3-szczotkowego systemu: Zmiana kierunku ruchu 3 szczotki
      6. W przypadku opcjonalnego 3-szczotkowego systemu: Przechylanie/obracanie 3 szczotki

        Wskazówka

        Obsługa za pomocą prawego joysticka

        W przypadku opcjonalnej regulacji nachylenia: Przełączanie kierunku obracania głowicy szczotki
      7. Włączanie / wyłączanie funkcji obiegu wody
      8. Włączanie / wyłączanie dmuchawy ssącej

        Wskazówka

        Czas opóźnienia dmuchawy ssącej po wyłączeniu wynosi ok. 15 sekund

      9. Funkcja „eco”Włącza kompletny program roboczy. PTO, szczotka boczna, dmuchawa ssąca, czysta woda, obieg wody (woda z recyklingu)
      10. Włączanie / wyłączanie pompy wodnej

      Wskazówka

      Wskaźniki w przełącznikach świecą się, gdy są włączone.

      1. Uruchamianie silnika, patrz rozdział Uruchamianie silnika.

      2. Włączyć układ hydrauliczny.

      3. Ustawić żądaną prędkość obrotową silnika.

      4. Włączyć opuszczanie ssawki.

      5. Ustawić prędkość obrotową szczotek bocznych.

      6. Włączyć dmuchawę ssącą.

      7. Lewy joystick do przodu.

        Ramiona szczotek z lewej i prawej strony są opuszczane, a szczotki włączane

        Ustawić szerokość zamiatania.

      8. Prawy joystick do przodu.

        Prawa szczotka boczna zostaje opuszczona i włączona.

        Ustawić szerokość zamiatania (opcja).

      9. W przypadku zamiatania suchych, zakurzonych śmieci:

      10. Włączyć pompę wody.

        Opcjonalnie: W razie potrzeby włączyć funkcję obiegu wody.

        Wskazówka

        W przypadku opcjonalnej regulacji nachylenia, głowica szczotki może być również toczona (w prawą lub lewą stronę).


      Opróżnianie pojemnika na śmieci

      OSTROŻNIE

      Niebezpieczeństwo przewrócenia

      Pojemnik na śmieci należy opróżniać tylko na stabilnym i równym podłożu.

      Zachować bezpieczny odstęp w przypadku opróżniania pojemnika na hałdach i rampach.

      OSTROŻNIE

      Niebezpieczeństwo stoczenia

      Ustawić dźwignię kierunku jazdy w położeniu neutralnym w celu opróżnienia.

      Zaciągnąć hamulec postojowy.

      OSTROŻNIE

      Niebezpieczeństwo odniesienia obrażeń

      Przed opróżnieniem pojemnika na śmieci należy wyłączyć dmuchawę ssącą.

      OSTROŻNIE

      Niebezpieczeństwo odniesienia obrażeń

      Upewnić się, że podczas procesu opróżniania w zasięgu pojemnika na śmieci nie przebywają żadne osoby i zwierzęta.

      OSTROŻNIE

      Niebezpieczeństwo zmiażdżenia

      Nie wkładać rąk pomiędzy zespół drążków mechanizmu opróżniającego.

      1. Zatrzymać pojazd.

      2. Uruchomić hamulec postojowy.

      3. Ustawić dźwignię kierunku jazdy w położeniu NEUTRALNYM (pozycja środkowa).

      4. Ustawić dźwignię przełączającą w położeniu „Pojemnik na śmieci”.

      5. Włączyć PTO.

      6. Podnieść i wyłączyć lewą szczotkę boczną, w tym celu przesunąć lewy joystick w prawo i z powrotem.

      7. Podnieść prawą szczotkę boczną, w tym celu przesunąć prawy joystick w lewo i z powrotem.

      8. Wyłączyć pompę wodną.

      9. Poczekać 20 sekund.

      10. Wyłączyć dmuchawę ssącą.

      11. Nacisnąć przełącznik przechylny.

      12. Opróżnić pojemnik na śmieci.

        Wskazówka

        Zawsze podnosić pojemnik na śmieci aż do pozycji krańcowej.

      Proces regeneracji w pojazdach z filtrem cząstek stałych (DPF)

      W filtrze DPF gromadzą się cząsteczki sadzy, które w razie osiągnięcia maksymalnego poziomu zapełnienia filtra są spalane na skutek zwiększenia temperatury spalin (regeneracja).

      Proces regeneracji odbywa się automatycznie w trakcie eksploatacji lub jazdy, a w razie potrzeby można go uruchomić ręcznie.

      Im wyższe są prędkości obrotowe podczas jazdy lub im większe jest obciążenie, tym rzadziej trzeba wykonywać regenerację ręczną.

      Rozpoczęcie regeneracji

      OSTRZEŻENIE

      Niebezpieczeństwo poparzenia

      W trakcie procesu regeneracji mogą ulatniać się gorące spaliny o maks. temperaturze 600°C.

      Nie rozpoczynać procesu regeneracji w miejscach, w których znajdują się materiały łatwopalne.

        Wskazówka

        Proces regeneracji można przerwać tylko w sytuacji awaryjnej.

        Wskazówka

        Jeśli podczas pracy na wyświetlaczu zaświeci się wskazanie regeneracji, należy rozpocząć proces regeneracji.

        Regeneracja może być wykonywana ręcznie lub automatycznie.

        W przypadku regeneracji automatycznej praca może być kontynuowana.


      1. W celu wyczyszczenia ręcznego (regeneracja na postoju) należy zatrzymać się w ciągu 15 minut w odpowiednim miejscu.

        Regeneracja trwa ok. 30 minut.

      2. Kierunek jazdy ustawić na NEUTRALNY i nie naciskać pedału przyspieszenia.

        Można w tym czasie zejść z fotela kierowcy.

      3. Aby rozpocząć proces regeneracji wybrać najpierw przycisk funkcyjny F 10 (prawy dolny przycisk), następnie F 1 do automatycznego i F 2 do ręcznego czyszczenia.

      Wskazówka

      W obu przypadka zauważalnie zwiększa się prędkość obrotowa silnika. Po zakończeniu czyszczenia gaśnie lampka na wskaźniku a prędkość obrotowa silnika ponownie się zmniejsza.

      Wskazówka

      W większości przypadków wymienione powyżej wskazówki dot. regeneracji są wystarczające, bardziej szczegółowe opisy znajdują się w rozdziale „Usterki pokazane na wyświetlaczu”.

      Regeneracja automatyczna

      OSTRZEŻENIE

      Niebezpieczeństwo poparzenia

      W trakcie procesu regeneracji mogą ulatniać się gorące spaliny o maks. temperaturze 600°C.

      Nie rozpoczynać procesu regeneracji w miejscach, w których znajdują się materiały łatwopalne.

        Wskazówka

        W przypadku regeneracji automatycznej praca może być kontynuowana.

        Regenerację automatyczną można przesunąć w czasie w określonych sytuacjach.

      1.

      Ręczna regeneracja

      OSTRZEŻENIE

      Niebezpieczeństwo poparzenia

      W trakcie procesu regeneracji mogą ulatniać się gorące spaliny o maks. temperaturze 600°C.

      Nie rozpoczynać procesu regeneracji w miejscach, w których znajdują się materiały łatwopalne.

      OSTROŻNIE

      Niebezpieczeństwo oparzenia gorącymi spalinami

      Trzymać ludzi, zwierzęta i przedmioty łatwopalne z dala od obszaru regeneracji.

      Wskazówka

      Proces regeneracji można przerwać tylko w sytuacji awaryjnej.

      Regeneracja ręczna nie jest możliwa poniżej przebiegu 50 godzin.

      Średni czas trwania procesu spalania przy regeneracji ręcznej trwa około 20 minut.


        1. Wskazanie przed regeneracją ręcznąa) Wskazanie hamulca postojowegob) Wskazanie temperatury silnikac) Wskazanie trybu jazdyd) Wskazanie OKe) Wskazanie stopnia zapełnienia filtra cząstek stałych w %f) Wskazanie w godzinach do czasu, gdy będzie można uruchomić czyszczenie ręczne
        2. Przesunięcie automatycznego czyszczenia
        3. Aktywacja ręcznego czyszczenia
        4. Aktywacja automatycznego czyszczenia
      1. Regenerację ręczną można uruchomić tylko wtedy, gdy wszystkie 4 wskazania świecą na zielono:

        1. Hamulec postojowy jest uruchomiony

        2. Temperatura silnika przekroczyła określoną wartość graniczną

        3. Maszyna znajduje się w trybie jazdy N (bieg neutralny)

        4. Następnie pojawia się zielony napis ok i można rozpocząć ręczny proces spalania

      Prace zimowe

      Ochrona przeciwmrozowa

      1. Upewnić się, że w płynie chłodzącym jest wystarczająca ilość środka przeciwdziałającego zamarzaniu.

      Układ zamiatający

      Podczas wykonywania prac zimowych układ zamiatający i ssawka muszą być zdemontowane i oddane do magazynu.

      Praca z myjką wysokociśnieniową (opcja loco fabryka)

      Zastosowanie zgodne z przeznaczeniem

      Myjka wysokociśnieniowa jest przeznaczona wyłącznie do następujących czynności:

      • czyszczenia przy użyciu strumienia wysokociśnieniowego bez środka czyszczącego (np. czyszczenia elewacji, ławek parkowych, ścieżek ogrodowych).

      • Użytkować myjkę wysokociśnieniową tylko z dołączoną w zestawie dyszą płaskostrumieniową.

      • Ta myjka wysokociśnieniowa jest przeznaczona i zatwierdzona tylko do stosowania w zamiatarce z odkurzaczem MC 130.

      Zawór przelewowy

      W razie ograniczenia ilości wody za pomocą regulatora ciśnienia i ilości otwiera się zawór przelewowy i część wody spływa z powrotem na stronę ssącą pompy.

      Zawór bezpieczeństwa

      Zawór bezpieczeństwa otwiera się przy przekroczeniu dopuszczalnego nadciśnienia roboczego, a woda spływa z powrotem do strony ssącej pompy.

      Elementy urządzenia


      1. Pistolet natryskowy
      2. Regulacja ciśnienia / ilości
      3. Lanca
      4. Przyłącze węża wysokociśnieniowego
      5. Uchwyt dyszy
      6. Schowek na wąż wysokociśnieniowy
      7. Wąż wysokociśnieniowy
      8. Mocowanie węża wysokociśnieniowego
      9. Mocowanie pistoletu natryskowego
      10. Mocowanie pistoletu natryskowego
      11. Dźwignia pistoletu natryskowego

      1. Dopływ wody ze zbiornika wody
      2. Zawór odcinający
      3. Przyłącze hydrauliczne myjki wysokociśnieniowej
      4. Dopływ wody do pompy wysokociśnieniowej

      Zasady bezpieczeństwa

      Podłączanie do instalacji wody pitnej

      OSTRZEŻENIE

      Cofanie się zanieczyszczonej wody do sieci wodociągowej

      Niebezpieczeństwo dla zdrowia

      Przestrzegać przepisów przedsiębiorstwa wodociągowego.

      Zgodnie z obowiązującymi przepisami urządzenie nigdy nie może być używane bez odłącznika systemowego od sieci wodociągowej. Stosować odpowiedni odłącznik systemowy firmy KÄRCHER lub alternatywnie odłącznik systemowy zgodny z EN 12729, typ BA. Woda, która przepłynęła przez odłącznik systemowy, jest uznawana za nienadającą się do spożycia. Oddzielacz systemowy należy zawsze podłączać na dopływie wody, nigdy nie bezpośrednio na przyłączu wody urządzenia.

      Obsługa

      Przed pierwszym uruchomieniem

      OSTRZEŻENIE

      Niebezpieczeństwo zranienia strumieniem pod wysokim ciśnieniem

      Nie kierować strumienia pod wysokim ciśnieniem na inne osoby, zwierzęta, aktywne wyposażenie elektryczne ani na samo urządzenie.

      Chronić myjkę wysokociśnieniową przed mrozem.

      UWAGA

      Zanieczyszczenie środowiska przez olej

      Silniki czyścić tylko w miejscach z odpowiednim oddzielaczem oleju.

      Wskazówka

      Stosować tylko dysze o wielkości podanej w danych technicznych.

      Jeśli to jeszcze nie nastąpiło:

      1. Podłączyć wąż wysokociśnieniowy i lancę.

      2. Podłączyć wąż doprowadzający wodę i otworzyć zawór odcinający dopływ wody.

      Eksploatacja

      Wskazówka

      Myjkę wysokociśnieniową eksploatować tylko z prędkością obrotową silnika wynoszącą 1600 obr./min oraz jedynie w trybie roboczym.

      1. Skontrolować poziom wody i w razie potrzeby napełnić zbiornik wody MC 130.

      2. Otworzyć zawór odcinający na dopływie wody.

      3. Ustawić dźwignię kierunku jazdy w położeniu NEUTRALNYM (pozycja środkowa) i uruchomić silnik.

      4. Wyjąć pistolet natryskowy i wąż wysokociśnieniowy ze schowka.

      5. Włączyć roboczy układ hydrauliczny PTO.


      6. Nacisnąć przycisk funkcyjny F1 na wyświetlaczu i włączyć myjkę wysokociśnieniową.

        Prędkość obrotowa silnika zwiększa się automatycznie do 1600 obr./min.

        Na wyświetlaczu pojawia się symbol „Wysokie ciśnienie”.


        1. Gniazdko dodatkowe 12 V
        2. Podnoszenie pojemnika na śmieci / ramy montażowej
        3. Opuszczanie pojemnika na śmieci / ramy montażowej
      7. Włączyć myjkę wysokociśnieniową przyciskiem na wyświetlaczu.

      8. Odbezpieczyć pistolet natryskowy.

      9. Nacisnąć dźwignię pistoletu natryskowego i rozpocząć czyszczenie.

      10. Wskazówka

        W przypadku pierwszego użycia lub pustego zbiornika wody należy odpowietrzyć myjkę wysokociśnieniową:

      11. Myjkę wysokociśnieniową bez dyszy można eksploatować do czasu, aż w systemie nie będzie już powietrza.

      Wyłączenie z eksploatacji

      1. Zamknąć pistolet natryskowy.

      2. Wyłączyć myjkę wysokociśnieniową za pomocą przełącznika umieszczonego po prawej stronie przy fotelu kierowcy.

      3. Wyłączyć roboczy układ hydrauliczny.

      4. Włączyć pistolet natryskowy i poczekać, aż w urządzeniu nie będzie ciśnienia.

      5. Uruchomić dźwignię zabezpieczającą pistoletu natryskowego, aby zabezpieczyć dźwignię pistoletu przed nieumyślnym uruchomieniem.

      6. Zamocować pistolet natryskowy z lancą i wężem wysokociśnieniowym w schowku i zabezpieczyć go.

      7. Wskazówka

        W przypadku, gdy myjka wysokociśnieniowa nie jest potrzebna np. w zimie (rozsypywanie soli i inne prace):

      8. Przedmuchać system za pomocą sprężonego powietrza – patrz rozdział Ochrona przeciwmrozowa.

      9. Zdjąć pistolet wysokociśnieniowy z lancą i wąż wysokociśnieniowy z urządzenia.

      10. Zdjąć osłonę urządzenia (3 szybkozłączki) i zamknąć wyjście wysokociśnieniowe za pomocą odpowiedniej części ochronnej.


        1. Zamknięcie
        2. Dopływ wody do pompy wysokociśnieniowej
        3. Dopływ wody ze zbiornika wody
        4. Mocowanie węża doprowadzającego wodę
      11. Odłączyć dopływ wody przy przyłączu GEKA.

      12. Zamknąć dopływ wody do pompy wysokociśnieniowej.

      13. Zamocować wąż doprowadzający wodę ze zbiornika wody pod pojemnikiem na śmieci (przechowywanie).

      Czyszczenie i konserwacja

      Przed każdą eksploatacją

      1. Sprawdzić szczelność wszystkich węży hydraulicznych i przyłączy.

      2. Sprawdzić wąż wysokociśnieniowy pod kątem uszkodzeń (niebezpieczeństwo pęknięcia).

        <steptroubleshooting>

        Uszkodzony wąż ciśnieniowy należy niezwłocznie wymienić.



        </steptroubleshooting>
      3. Sprawdzić szczelność urządzenia (pompy).

        <steptroubleshooting>

        Dopuszczalny wyciek wody ze spodu urządzenia to 3 krople na minutę. W razie stwierdzenia większego wycieku należy zawiadomić serwis.



        </steptroubleshooting>

      Raz na tydzień

      Wskazówka

      W celu odczytania poziomu oleju lub wyczyszczenia sita do wody należy zdjąć osłonę urządzenia (3 szybkozłączki).

      1. Odczytać poziom oleju na wyłączonym urządzeniu. Poziom oleju musi znajdować się na środku wziernika.

        <steptroubleshooting>

        W przypadku mlecznego oleju (woda w oleju) należy natychmiast skontaktować się z serwisem.



        </steptroubleshooting>
      2. Wyczyścić sitko na przyłączu wody.

      3. Zwolnić ciśnienie urządzenia.

      4. Odkręcić pokrywę z filtrem.

      5. Wyczyścić filtr czystą wodą lub sprężonym powietrzem.

      Wykonać montaż w odwrotnej kolejności.

      Raz na rok lub po upływie 500 roboczogodzin

      1. Wymienić olej.

        Ilość i rodzaj oleju patrz Dane techniczne.

      2. Zlecić serwisowi wymianę oleju.

      Ochrona przeciwmrozowa

      UWAGA

      Zagrożenie mrozem

      Nie w pełni opróżnione urządzenia mogą ulec uszkodzeniu na skutek mrozu.

      Całkowicie opróżnić urządzenie i akcesoria.

      Chronić urządzenie przed mrozem.

      1. Urządzenie należy przechowywać w miejscu nienarażonym na działanie mrozu.

      2. Wskazówka

        Jeżeli przechowywanie w miejscu nienarażonym na działanie mrozu jest niemożliwe:

      3. Zamknąć dopływ wody.

      4. Włączyć urządzenie na maks. 1 minutę, aby pompa i przewody zostały opróżnione z wody.

      5. Przedmuchać pompę wysokociśnieniową, wąż zasilający, filtr wody i wąż wysokociśnieniowy za pomocą sprężonego powietrza.

      Usuwanie usterek

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo odniesienia obrażeń na skutek niezamierzonego włączenia się urządzenia lub porażenia prądem elektrycznym.

      Przed rozpoczęciem jakichkolwiek prac należy wyłączyć urządzenie i wyjąć kluczyk zapłonowy.

      Podzespoły elektryczne mogą być kontrolowane i naprawiane tylko przez autoryzowany serwis.

      W razie wątpliwości i gdy jest podana konkretna wskazówka dotycząca usterek, które nie zostały opisane w tym rozdziale, należy skontaktować się z autoryzowanym serwisem.

      • Nieszczelna pompaDopuszczalny wyciek wody to 3 krople na minutę.

      • Silne wibracje pompy

      Nieszczelna pompa

      Dopuszczalny wyciek wody to 3 krople na minutę.

      Sposób usunięcia:

      • W razie stwierdzenia większej nieszczelności należy zlecić kontrolę serwisowi.

      Silne wibracje pompy

      Sposób usunięcia:

      • Sprawdzić szczelność dopływu wody.

      • Odpowietrzyć urządzenie, patrz rozdział „Odpowietrzanie urządzenia”.

      • W razie konieczności wezwać serwis.

      Urządzenie nie działa

      1. Włączyć roboczy układ hydrauliczny i włącznik wysokiego ciśnienia.

      Urządzenie nie osiąga odpowiedniego ciśnienia

      1. Napełnić zbiornik wody.

      2. Wyczyścić sito na wlocie wody, skontrolować dopływ wody.

      3. Sprawdzić / wymienić dyszę wysokociśnieniową.

      Dane techniczne

      Przyłącze hydrauliczne
      Zasilanie z układu hydraulicznego MC 130
      Moc przyłącza
      kW
      4,5
      Przyłącze wody
      Zasilanie wodą ze zbiornika wody MC 130
      Temperatura dopływu (maks.)
      °C
      60
      Dane eksploatacyjne
      Ciśnienie robocze
      MPa
      7-15
      Rozmiar dyszy
      036
      Maks. nadciśnienie robocze
      MPa
      19
      Przepływ
      l/min
      10
      Siła odrzutu pistoletu natryskowego (maks.)
      N
      30
      Wartości określone zgodnie z EN 60335-2-79
      Poziom ciśnienia akustycznego KpA
      dB(A)
      75
      Niepewność pomiaru KpA
      dB(A)
      3
      Poziom mocy akustycznej LWA + niepewność pomiaru KWA
      dB(A)
      97
      Drgania przenoszone przez kończyny górne
      m/s2
      1,6
      Niepewność pomiaru K
      m/s2
      0,7
      Materiały eksploatacyjne
      Ilość oleju
      l
      0,4
      Gatunek oleju
      SAE 15W-40
      Wymiary i masa
      Ciężar
      kg

      Deklaracja włączenia

      Niniejszym oświadczamy, że dokumentacja techniczna poniżej określonej maszyny nieukończonej została utworzona zgodnie dyrektywą UE 2006/42/WE (+2009/127/WE) załącznik VII, część B i odpowiada następującym punktom dyrektywy:

      Załącznik I punkt 1.1, 1.2, 1.3, 1.4, 1.5, 1.6 i 1.7. I punkt 1.1,

      Wszelka nie uzgodniona z nami modyfikacja maszyny nieukończonej powoduje utratę ważności tego oświadczenia.

      Produkt:
      Zestaw do montażu
      Myjka wysokociśnieniowa
      Typ:
      2.851-952.7
      Zastosowane normy zharmonizowane W oparciu o:
      EN 60335–2-79

      Kompetentne władze mogą zwrócić się o udostępnienie dokumentacji maszyny nieukończonej do administratora dokumentacji. Dokumenty udostępniane są e-mailem.

      Przed rozruchem lub montażem maszyny nieukończonej należy się upewnić, że maszyna, w której ma być eksploatowana lub do której ma być wbudowana maszyna nieukończona, musi spełniać wymagania dyrektywy maszynowej UE 2006/42/WE (+2009/127/WE).

      Informacje na ten temat podane są w deklaracji zgodności UE maszyny.

      Niżej podpisane osoby działają na zlecenie i z upoważnienia zarządu.



      Administrator dokumentacji:

      S. Reiser

      Alfred Kärcher SE & Co. KG

      Alfred-Kärcher-Str. 28 - 40

      71364 Winnenden (Germany)

      Tel.: +49 7195 14-0

      Faks: +49 7195 14-2212

      Winnenden, 2017/07/18

      Praca z ręcznym wężem ssącym (opcja loco fabryka)


      1. Króciec wlewowy, zbiornik wody
      2. Wąż ssący 125 mm
      3. Blokada
      4. Uchwyt (regulowany)
      5. Dźwignia przełączającawyciągnięta: Odkurzanie z niewyciągniętym wężemssącym: praca w trybie zamiatania
      6. Rura do odkurzania ręcznego
      7. Osłona
      8. Mocowanie węża ssącego
      9. Schowek na wąż do wody
      10. Wąż do wody

      Prace z ręcznym wężem ssącym

      1. Wyjąć ręczny wąż ssący ze schowka.

      2. W razie potrzeby:

        Podłączyć dołączony wąż do wody i otworzyć dźwignię odcinającą poprzez pociągnięcie za uchwyt.

        Zamknąć pokrętła dozowania w kabinie, aby woda rozpryskowa nie dostała się do ssawek i dysz szczotek i tym samym nie była dostępna podczas pracy z ręcznym wężem ssącym.

      3. Wyciągnąć dźwignię przełączającą do pozycji „Odkurzanie wężem ssącym”.

      Odkurzanie z ręcznym wężem ssącym

      1. Uruchomić silnik.

      2. Włączyć PTO (na konsoli obsługi podłokietnika).

      3. Włączyć dmuchawę.

      4. W razie potrzeby: Włączyć pompę wodną na konsoli obsługi.

      5. Wybrać prędkość obrotową silnika.

      6. Wskazówka

        Moc ssania zależy od wybranej prędkości obrotowej silnika.

        1600 obr./min - dla lekkich śmieci

        2200 obr./min - dla normalnych zanieczyszczeń

        2500 obr./min - dla mocnych, ciężkich zanieczyszczeń

      7. Trzymać rurę ssącą za uchwyt (regulowany) i rozpocząć odkurzanie.

      Przechowywanie ręcznego węża ssącego

      1. Do montażu ręcznego węża ssącego ustawić prędkość obrotową silnika na 2200 1/min.

      2. W przypadku użycia węża do wody: Wyłączyć pompę wodną, odłączyć wąż do wody od przyłączy i odłożyć na miejsce przechowywania.

      3. Wprowadzić rurę ssącą z uchwytem, docisnąć do osłony i zamocować.

      4. Wskazówka

        Dzięki podciśnieniu rura ssąca zostaje dociśnięta do osłony, a wąż ssący kurczy się. Jest to niezbędne, aby zmieścił się on w mocowaniu.

      5. Pozostałość węża ssącego wcisnąć w uchwyty i zamknąć klapę, tak aby można ja było zablokować.

      6. Wyłączyć dmuchawę.

      7. Ustawić dźwignię przełączającą w położeniu „Praca w trybie zamiatania”.

      Przystawki

      Wskazówka

      Przed montażem przeczytać instrukcję obsługi używanej przystawki.

      Przystawki są opcjonalne i można je zamontować z przodu na podnośniku czołowym (patrz rozdział Podnośnik czołowy (opcja)) lub na ramie mocującej z przodu albo z tyłu.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo spowodowane przez zmianę środka ciężkości pojazdu i zachowania podczas jazdy. Podczas transportu płynów mogą wystąpić ruchy falujące, które „rozbujają” pojazd.

      Kierowca musi dopasować się do innego zachowania pojazdu podczas jazdy w przypadku stosowania przystawek, a zwłaszcza w razie przejścia z prac zimowych na prace letnie, a także w przypadku zmienionych stanów załadowania.

      OSTRZEŻENIE

      Niebezpieczeństwo zmiażdżenia podczas montażu przystawek

      Nie wkładać rąk między podnośnik czołowy a przystawkę.

      OSTROŻNIE

      Niebezpieczeństwo oparzenia się o gorące złącza hydrauliczne

      Podczas rozłączania złączy hydraulicznych należy nosić rękawice ochronne.

      UWAGA



      Podczas montażu lub demontażu przystawek należy nosić odpowiednią odzież, obuwie i rękawice ochronne. Dotyczy to również eksploatacji i użytkowania.

      Przed zamontowaniem przystawek, które nie są przeznaczone specjalnie do tego pojazdu, należy skontaktować się z właściwym dystrybutorem. Sprawdzi on, jak i czy w ogóle można zamontować te przystawki w pojeździe i z nich korzystać. Jest to ważne dla bezpieczeństwa kierowcy i pojazdu oraz dla ewentualnych roszczeń gwarancyjnych.

      Nie można stosować przystawek, które zagrażają bezpieczeństwu lub stabilności pojazdu.

      Podłączanie przystawek do pojazdu

        UWAGA

        Niebezpieczeństwo uszkodzenia

        Utrzymywać złącza hydrauliczne w czystości.

        Przed użyciem wyczyścić wtyk i złącze niestrzępiącą się szmatką.


        1. wtyczka
        2. tuleja sprzęgająca
        3. Pierścień
      1. Pociągnąć pierścień tulei sprzęgła w dół i przytrzymać go.

      2. Wcisnąć wtyczkę węża hydraulicznego przystawek w tuleję sprzęgającą.

      3. Puścić pierścień złącza. Sprawdzić, czy nastąpiło zatrzaśnięcie.

      4. W celu odłączenia pociągnąć pierścień w dół, przytrzymać go i odłączyć wąż hydrauliczny.

      Zaczep do holowania przyczepy

      Wskazówka

      Dopuszczalny nacisk na głowicę zaczepu do holowania i masa przyczepy patrz rozdział Dane techniczne.

      Sprawdzanie / ustawianie blokady przystawek

      Blokada służy do zabezpieczenia przystawek (np. układ zamiatający, podnośnik czołowy).

      OSTROŻNIE

      Niebezpieczeństwo wypadku

      Należy sprawdzić prawidłowe ustawienie blokady przy każdej przystawce.


        1. Dźwignia blokująca
        2. Nakrętka mocująca
      1. Nacisnąć dźwignię blokującą w dół.

        Blokada jest zablokowana w martwym punkcie.

      2. Ustawić blokadę przy pomocy nakrętki mocującej.

      Dociążenie pojazdu

      Wskazówka

      Przednia oś pojazdu musi być zawsze dociążona ciężarem wynoszącym przynajmniej 30%, a tylna oś przynajmniej 30% ciężaru własnego pojazdu.

      Przed zakupem przystawki sprawdzić, czy te warunki są spełnione poprzez zważenie kombinacji pojazdu i przystawki.

      Do określenia ciężaru własnego, obciążenia osi, nośności opon oraz wymaganego dociążenia minimalnego potrzebne są następujące dane:

      • Wszystkie dane wagowe w kg (w razie potrzeby zważyć pojazd)

      • Wszystkie wymiary w metrach (m)


      TL
      (kg)
      =
      Ciężar własny pojazdu
      *
      TV
      (kg)
      =
      Obciążenie przedniej osi w pustym pojeździe
      *
      TH
      (kg)
      =
      Obciążenie tylnej osi w pustym pojeździe
      *
      GH
      (kg)
      =
      Masa całkowita tylnej przystawki / tylnego balastu
      **
      GV
      (kg)
      =
      Masa całkowita przedniej przystawki / przedniego balastu
      **
      a
      (m)
      =
      Odległość między środkiem ciężkości przedniej przystawki (balast przedni) a środkiem przedniej osi, maks. = 0,86 m
      **
      ***
      b
      (m)
      =
      Rozstaw osi pojazdu
      *
      ***
      c
      (m)
      =
      0,56
      d
      (m)
      =
      Odległość między środkiem punktu mocowania urządzenia a środkiem ciężkości tylnej przystawki / tylnego balastu
      **
      ***

      * patrz rozdział „Dane techniczne”

      ** patrz instrukcja obsługi przystawki

      *** Zmierzone

      Obliczanie minimalnego dociążenia przodu w przypadku montażu tylnych przystawek


      1. Wpisać wynik do tabeli.

      Obliczanie minimalnego dociążenia tyłu w przypadku montażu przednich przystawek

      Wartość „x” patrz dane producenta, w przypadku braku danych x = 0,45.


      1. Wpisać wynik do tabeli.

      Obliczanie rzeczywistego obciążenia przedniej osi


      1. Jeśli przednia przystawka (GH) nie osiąga wymaganego dociążenia minimalnego przodu (CH min), należy zwiększyć ciężar przedniej przystawki do ciężaru minimalnego dociążenia przodu.

      2. Wpisać do tabeli faktycznie obliczone obciążenie przedniej osi i podane w instrukcji obsługi maszyny roboczej dopuszczalne obciążenie przedniej osi.

      Obliczanie rzeczywistej masy całkowitej


      1. Jeśli tylna przystawka (GH) nie osiąga wymaganego dociążenia minimalnego tyłu (GH min), należy zwiększyć ciężar tylnej przystawki do ciężaru minimalnego dociążenia tyłu.

      Obliczanie rzeczywistego obciążenia tylnej osi


      1. Wpisać wynik do tabeli.

      Pojemnik na śmieci

      Montaż pojemnika na śmieci

        NIEBEZPIECZEŃSTWO

        Niebezpieczeństwo zmiażdżenia podczas opuszczania/podnoszenia pojemnika na śmieci

        Należy zachować odpowiedni odstęp od pojemnika na śmieci i rolek podpórek.

        Należy zachować odpowiedni odstęp od strefy niebezpiecznej i przerwać podnoszenie/opuszczanie pojemnika na śmieci od razu, gdy ktoś wejdzie do obszaru niebezpiecznego.

        UWAGA

        Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

        Zbiornik zanieczyszczeń i zbiornik świeżej wody są puste.

        Pojemnik na śmieci stawiać tylko na równej i płaskiej powierzchni.


        1. Przednia podpórka
        2. Tylna podpórka
        3. Dźwignia do zabezpieczania podpórek
        4. Klamra zabezpieczająca
      1. Podczas montażu pojemnik na śmieci musi być bezpiecznie zamontowany na podpórkach.

      2. Ustawić przełącznik na ramę montażową przechylną.

      3. Ostrożnie wyjechać tyłem pojazdu spod pojemnika na śmieci.

      4. Powoli podnieść ramę montażową aż pod pojemnik na śmieci.


        1. Hak
        2. Rama montażowa
      5. Zaczepić pojemnik na śmieci za pomocą haków na ramie montażowej.

      6. Podnieść ramę montażową, aż do zwolnienia przednich podpórek.

        1. Podnosić ramę montażową tylko do momentu, gdy rolki przednich podpórek znajdą się w powietrzu na wysokości ok. 20 mm.

      7. Wyjąć przednie podpórki. W tym celu pociągnąć zabezpieczenie w celu odblokowania i nacisnąć dźwignię.

      8. Całkowicie opuścić ramę montażową z pojemnikiem na śmieci.

      9. Wyjąć tylne podpórki. W tym celu pociągnąć zabezpieczenie w celu odblokowania i nacisnąć dźwignię.


        1. Pojemnik na śmieci
        2. Sworzeń zabezpieczający
        3. Zawleczka zabezpieczająca
        4. Rama
        5. Przyłącze hydrauliczne
      10. Wsunąć sworzeń zabezpieczający pojemnik na śmieci i zabezpieczyć go zawleczką.

      11. Podłączyć przyłącza elektryczne i hydrauliczne.


        1. Przyłącza wody
      12. Skręcić kierownicą maksymalnie w prawo, aby uzyskać lepszy dostęp do przyłączy przegubu wyboczeniowego.

      13. Podłączyć wąż wody recyrkulacyjnej.

      14. Podłączyć wąż świeżej wody.

      15. Podłączyć wąż myjki wysokociśnieniowej (opcja).


        1. Wąż ssący
        2. Pojemnik na śmieci
      16. Zamontować wąż ssący znajdujący się pomiędzy pojemnikiem na śmieci a ssawką.

      Demontaż pojemnika na śmieci

        NIEBEZPIECZEŃSTWO

        Niebezpieczeństwo zmiażdżenia podczas opuszczania/podnoszenia pojemnika na śmieci

        Należy zachować odpowiedni odstęp od pojemnika na śmieci i rolek podpórek.

        Należy zachować odpowiedni odstęp od strefy niebezpiecznej i przerwać podnoszenie/opuszczanie pojemnika na śmieci od razu, gdy ktoś wejdzie do obszaru niebezpiecznego.

        UWAGA

        Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

        Przed demontażem opróżnić pojemnik na śmieci i zbiornik wody.

        Pojemnik na śmieci należy ustawiać tylko na równej i płaskiej powierzchni.


        1. Wąż ssący
        2. Pojemnik na śmieci
      1. Skręcić kierownicą maksymalnie w prawo, aby uzyskać lepszy dostęp do przegubu wyboczeniowego.

      2. Odłączyć wąż ssący od pojemnika na śmieci i zdemontować go.


        1. Przyłącza wody
      3. Odłączyć węże wody recyrkulacyjnej, świeżej wody i myjki wysokociśnieniowej (opcja).

      4. Ustawić pojazd w położeniu do jazdy na wprost.


        1. Sworzeń zabezpieczający pojemnik na śmieci z zawleczką
        2. Tylne podpórki
        3. Regulacja wysokości za pomocą sworznia i klamry zabezpieczającej
        4. Dźwignia zabezpieczająca z klamrą zabezpieczającą
      5. Otworzyć zawleczkę zabezpieczającą pojemnik na śmieci ze sworznia zabezpieczającego i wyjąć ją.

      6. Wyjąć sworzeń zabezpieczający.

      7. Ustawić tylne podpórki na odpowiedniej wysokości i zabezpieczyć je.

        1. Odpowiednia wysokość zależy od typu ogumienia i ciśnienia w oponach.

      8. Wsunąć tylne podpórki do oporu i zabezpieczyć je. Aby to zrobić, nacisnąć dźwignię zabezpieczającą w dół i wsunąć podpórki do oporu. Następnie zabezpieczyć dźwignię zabezpieczającą za pomocą klamry zabezpieczającej.

      9. Zredukować ciśnienie w układzie hydraulicznym, patrz rozdział Pozbawianie układu hydraulicznego ciśnienia (obniżanie ciśnienia).

      10. Odłączyć przyłącza elektryczne i hydrauliczne pojemnika na śmieci.


        1. Przednia podpórka
        2. Dźwignia zabezpieczająca z klamrą zabezpieczającą
        3. Hamulce
      11. Ustawić zawór przełączający w położeniu ramy montażowej przechylnej. Patrz rozdział Przełączanie się między pojemnikiem na śmieci/ramą montażową.

      12. Podnieść ramę montażową z pojemnikiem na śmieci.

      13. Wsunąć przednie podpórki do oporu i zabezpieczyć je. Aby to zrobić, nacisnąć dźwignię zabezpieczającą w dół i wsunąć podpórki do oporu. Następnie zabezpieczyć dźwignię zabezpieczającą za pomocą klamry zabezpieczającej.

      14. Opuścić ramę montażową.

      15. Uruchomić hamulce przy rolkach przednich podpórek.

      16. Wskazówka

        Pojemnik na śmieci jest teraz swobodnie ustawiony na podpórkach.

      17. Ostrożnie wyjechać pojazdem spod pojemnika na śmieci.

      Układ zamiatający

      Demontaż układu zamiatającego

      Do demontażu / montażu układu zamiatającego konieczny jest wózek wymiany.

      Wskazówka

      Wyposażenie opcjonalne, nr katalogowy 2.852-065.0.

      1. Zatrzymać pojazd na równym i stabilnym podłożu, a następnie zabezpieczyć go przed stoczeniem się.

      2. Podnieść szczotki boczne i przesunąć obie szczotki na zewnątrz.


        1. Pozycja dźwigni „Układ zamiatający odblokowany”
        2. Pozycja dźwigni „Układ zamiatający zablokowany”
        3. Przód pojazdu

        1. Drążek

        2. Dźwignia blokująca

      3. Odryglować układ zamiatający, w tym celu włożyć drążek i pociągnąć dźwignię blokującą ku górze.

        Potrzebny w tym celu drążek jest osadzony w uchwycie między siedzeniem kierowcy i pasażera.


      4. Wsunąć wózek wymiany z wózkiem podnośnym w środku do oporu.

        Ostatni odcinek (proces centrowania) wsunąć z rozmachem.

      5. Wskazówka

        Niebezpieczeństwo uszkodzenia! Zwrócić uwagę na przewody i węże.

      6. Podnieść wózek podnośny, aż do przyłożenia wózka wymiany do układu zamiatającego.


        1. Ramię szczotki bocznej
        2. Ogranicznik
      7. Wsunąć oba ramiona szczotki bocznej.

      8. Sprawdzić właściwe osadzenie ramion szczotki bocznej.


      9. Całkowicie zredukować ciśnienie w układzie hydraulicznym. Patrz rozdział Pozbawianie układu hydraulicznego ciśnienia (obniżanie ciśnienia).

      10. Ustawić zapłon w położeniu 1 w trybie roboczym (nie uruchamiać silnika).

        Szczotki zostają opuszczone, a układ hydrauliczny zostaje pozbawiony ciśnienia.

      11. Rozłączyć wszystkie przyłącza i połączenia.

      12. Zdjąć wąż ssący znajdujący się pomiędzy pojemnikiem na śmieci a ssawką.

      13. Odłączyć wąż do wody (gruby).

      14. Wysunąć układ zamiatający z wózkiem podnośnym.


        1. Schowek
        2. Przewody i węże
      15. Umieścić przewody i węże w schowkach.

      16. Ustawić układ zamiatający w zabezpieczonym miejscu.

      17. Wysunąć wózek podnośny.

      Montaż układu zamiatającego


        1. Wtyczka sygnału rozpoznawczego przystawek
        2. Przyłącza lewej szczotki bocznej (hydrauliczne i wody)
        3. Blokada układu zamiatającego
        4. Przyłącza prawej szczotki bocznej (hydrauliczne i wody)
      1. Zatrzymać pojazd na równym i stabilnym podłożu, a następnie zabezpieczyć go przed stoczeniem się.

      2. Zamontować układ zamiatający w pojeździe w odwrotnej kolejności.

      3. Zablokować układ zamiatający (dźwignia na dole).

      4. Sprawdzić blokadę, patrz rozdział Sprawdzanie / ustawianie blokady przystawek.

      5. Całkowicie zredukować ciśnienie w układzie hydraulicznym. Patrz rozdział Pozbawianie układu hydraulicznego ciśnienia (obniżanie ciśnienia).

      6. Połączyć węże hydrauliczne ze złączami.

      Podnośnik czołowy (opcja)

      Za pośrednictwem podnośnika czołowego można zamontować różne przystawki z 3-punktowym elementem mocującym.

      Do montażu / demontażu podnośnika czołowego konieczny jest wózek wymiany.

      Wskazówka

      Wyposażenie opcjonalne, nr katalogowy 2.852-067.0.

      Montaż podnośnika czołowego

      1. Zatrzymać pojazd na równym i stabilnym podłożu, a następnie zabezpieczyć go przed stoczeniem się.


        1. Dźwignia blokująca
        2. Rama mocująca pojazdu
        3. Element mocujący podnośnika czołowego
      2. Ustawić dźwignię blokującą na górze.

      3. Podnośnik czołowy z wózkiem podnośnym umieścić na środku przed pojazdem.


      4. Wprowadzić podnośnik czołowy do oporu w ramę mocującą pojazdu.


        1. Dźwignia blokująca
      5. Ustawić dźwignię blokującą na dole.

      6. Sprawdzić blokadę, patrz rozdział Sprawdzanie / ustawianie blokady przystawek.

      7. Opuścić i wysunąć wózek podnośny.


      8. Całkowicie zredukować ciśnienie w układzie hydraulicznym. Patrz rozdział Pozbawianie układu hydraulicznego ciśnienia (obniżanie ciśnienia).

      9. Połączyć węże hydrauliczne ze złączami.

      Demontaż podnośnika czołowego

      1. Podnieść podnośnik czołowy.


        1. Uchwyt wózka wymiany
        2. Rama podnośnika czołowego
      2. Przesunąć wózek wymiany z wózkiem podnośnym pod podnośnik czołowy.

        1. Podnieść wózek podnośny.

        2. Upewnić się, że rama podnośnika czołowego jest dobrze osadzona w uchwycie zdejmowanej ramy.

      3. Redukcja ciśnienia w przednim układzie hydraulicznym (obniżanie ciśnienia).

      4. Poluzować węże hydrauliczne.

        1. Przymocować przewody hydrauliczne do podnośnika czołowego za pomocą opasek kablowych.

      5. Otworzyć blokadę po obu stronach pojazdu, patrz rozdział „Otwieranie/zamykanie blokady”.

      6. Wysunąć podnośnik czołowy z ramy montażowej pojazdu za pomocą wózka podnośnego.

      7. Odstawić podnośnik czołowy w zabezpieczonym miejscu.

      Zestaw montażowy 2-szczotkowego układu zamiatającego (ciągnięty)

      Montaż układu zamiatającego

      Paleta, na której dostarczany jest układ zamiatający, służy jednocześnie jako pomoc montażowa do montażu /demontażu.


        1. Paleta
        2. 2-szczotkowy układ zamiatający
        3. Ssawka zamontowana
        4. Dźwignia blokująca w górnym położeniu (otwarta)
        5. Mocowanie na pojeździe
      1. Wjechać wózkiem podnośnym pod paletę z ustawionym układem zamiatającym.

      2. Pociągnąć dźwignię blokującą do góry.

      3. Wsunąć układ zamiatający w mocowanie na pojeździe i ustawić około 10 cm przed pojazdem.

      4. Podłączyć węże hydrauliczne, uwzględnić kolory.

        Sposób ułożenia patrz dalszy rozdział

      5. Podłączyć węże wody.

      6. Podłączyć wtyczkę układu rozpoznawania urządzenia do pojazdu.

      7. Wsunąć układ zamiatający do oporu w mocowanie pojazdu.

      8. Zablokować układ zamiatający, w tym celu nacisnąć dźwignię blokującą w dół (użyć wygiętego pręta).

      9. Podczas pierwszego montażu lub wymiany na inny pojazd blokada musi być prawidłowo ustawiona na nakrętkach regulacyjnych. W przypadku prawidłowego ustawienia blokada podczas naciskania w dół powinna zablokować się w martwym punkcie.

      10. Zamontować szczotkę boczną.

      Widok urządzenia: 2-szczotkowy układ zamiatający


        1. 2-szczotkowy układ zamiatający
        2. Dźwignia blokująca
        3. Wtyczka układu rozpoznawania urządzenia
        4. Przyłącze hydrauliczne i przyłącze wody
        5. Szczotka boczna
      1. Obsługa 2-szczotkowego układu zamiatającego została opisana w dalszym rozdziale.

      Podłączanie węży hydraulicznych i węży wody


        1. PTO szczotek
        2. Odchylanie ssawki / szczotki zamiatającej
        3. Podnoszenie / opuszczanie szczotki zamiatającej
        4. PTO szczotek
        5. Przyłącze wody z prawej strony
        6. Przyłącze wody z lewej strony
      1. Podłączyć węże hydrauliczne zgodnie z kolorowymi oznaczeniami.

      2. Podłączyć węże wody z lewej i prawej strony.

      Obsługa

      Przegląd funkcji zamiatarki z 2-szczotkowym układem zamiatającym (ciągniętym)

      Wskazówka

      Wskaźniki w przełącznikach świecą się, gdy są włączone.


      1. Lewy joystick
        1. Joystick do przodu: wspólne opuszczanie ramion szczotek i włączanie szczotki bocznej

        2. Joystick do tyłu: wspólne podnoszenie ramion szczotek i wyłączanie szczotki bocznej

        3. Joystick w lewo/w prawo: wspólne odchylanie ramion szczotek

      2. Prawy joystickPrzycisk nie jest przyporządkowany
      3. Podnoszenie / opuszczanie ssawki
      4. Włączanie / wyłączanie układu hydraulicznego
      5. Przycisk nie jest przyporządkowany
      6. Przycisk nie jest przyporządkowany
      7. Włączanie / wyłączanie funkcji obiegu wody (woda z recyklingu)
      8. Włączanie / wyłączanie dmuchawy ssącej
      9. Funkcja ECOWłącza kompletny program roboczy.PTO (szczotka boczna, dmuchawa ssąca), czysta woda, obieg wody (woda z recyklingu)
      10. Włączanie / wyłączanie pompy wodnej
      (A)
      Wybór prędkości obrotowej szczotki zamiatającej, w lewo i w prawo razem
      (B)
      Przycisk nie jest przyporządkowany
      (C)
      Prędkość obrotowa silnika
      Nacisnąć w celu ustawienia wartości

      Wskazówka

      Moc ssania zależy od ustawionej prędkości obrotowej silnika.

      • 1600 obr./min dla lekkich śmieci

      • 2200 obr./min dla normalnych zanieczyszczeń

      • 2500 obr./min dla mocnych, ciężkich zanieczyszczeń

      (D)
      Niewykorzystane
      (E)
      Przycisk siły docisku lewej i prawej szczotki bocznej
      (F)
      Przycisk zapisu
      Nacisnąć w celu zapisania ustawionych wartości lub programów
      (G)
      Pokrętło
      Nacisnąć w celu zapisania ustawionych wartości

      Przełączenie na 2-szczotkowy układ zamiatający (ciągnięty):

      1. Włączyć zapłon.

      2. Na wyświetlaczu pojazdu nacisnąć F10.

      3. Za pomocą F5 wybrać układ zamiatający ciągnięty.

      Nacisk szczotek

      Żółty pasek na wyświetlaczu pokazuje zmniejszenie nacisku szczotek.

      Natomiast czerwony pasek pokazuje zwiększenie nacisku szczotek.

      Prace pielęgnacyjne

      1. Dostępne punkty smarowania (smarowniczki) są oznaczone.

        Codziennie smarować je standardowym smarem uniwersalnym.

      2. Sprawdzić szczotkę zamiatającą pod kątem nawiniętych sznurków i tasiemek, w razie potrzeby usunąć je.

      3. Utrzymywać przyłącza hydrauliczne w czystości i raz w tygodniu sprawdzać ich szczelność.

      4. Sprawdzić szczotkę zamiatającą pod kątem zużycia i uszkodzenia, w razie potrzeby wymienić ją.

      Ustawianie szerokości zamiatania


      1. Ustawić szerokość zamiatania zgodnie z rysunkiem.

        W lewo: godz. 09.00 - 14.00

        W prawo: godz. 10.00 - 15.00

      2. Ustawianie nachylenia bocznego


        1. Śruba 1
        2. Śruba 2
      3. Poluzować śruby.

      4. Ustawić nachylenie boczne nad punktem obrotu śruby 1.

      5. Dokręcić śruby.

      6. Ustawianie nachylenia głowicy do przodu


        1. Nakrętka zabezpieczająca
        2. Króciec sześciokątny
      7. Poluzować nakrętkę zabezpieczającą.

      8. Ustawić kąt nachylenia głowicy za pomocą króćca sześciokątnego.

      9. Dokręcić nakrętkę zabezpieczającą.

      10. Ustawianie nacisku szczotek

      11. System szczotkowy jest wyposażony w hydrauliczne odciążenie szczotek.

      Przechowywanie

      OSTRZEŻENIE

      Niebezpieczeństwo zranienia i uszkodzenia

      Zwrócić uwagę na masę urządzenia.

      UWAGA

      Niebezpieczeństwo uszkodzenia

      Zestaw montażowy należy przechowywać w zabezpieczonym, równym i suchym miejscu. Dopilnować, aby szczotki zamiatające były odciążone.

      1. Układ zamiatający wymontowany z pojazdu przechowywać na wózku wymiany.

      2. Podczas montażu w pojeździe dopilnować, aby szczotki zamiatające były odciążone.

      Dane techniczne

      Wymiary i masa
      2-szczotkowy układ zamiatający
      (pociągnięty)
      Długość
      950 mm
      Szerokość
      1250 mm
      Wysokość
      750 mm
      Waga (masa transportowa)
      115 kg

      Demontaż układu zamiatającego

      Demontaż układu zamiatającego przebiega w odwrotnej kolejności do montażu. Umieścić układ zamiatający na palecie. Najpierw zdjąć szczotki zamiatające.

      Przed odłączeniem węży hydraulicznych należy zredukować ciśnienie w systemie, patrz instrukcja obsługi pojazdu.

      Zestaw montażowy 3-szczotkowego układu zamiatającego (szczotka przednia)

      Montaż układu zamiatającego

      Paleta, na której dostarczany jest układ zamiatający, służy jednocześnie jako pomoc montażowa do montażu /demontażu.


        1. Paleta
        2. Układ zamiatający
      1. Wjechać wózkiem podnośnym pod paletę z ustawionym układem zamiatającym.


        1. Mocowanie na pojeździe
        2. Ssawka zamontowana
        3. Układ zamiatający
        4. Paleta
      2. Pociągnąć dźwignię blokującą do góry.

      3. Ustawić układ zamiatający około 10 cm przed samochodem.

      4. Podłączyć węże hydrauliczne, uwzględnić kolory.

        Sposób ułożenia patrz dalszy rozdział

      5. Podłączyć węże wody.

      6. Podłączyć elektryczne złącze wtykowe do pojazdu.

      7. Wsunąć układ zamiatający do oporu w mocowanie pojazdu.

      8. Zablokować układ zamiatający, w tym celu nacisnąć dźwignię blokującą w dół (użyć wygiętego pręta).

      9. Podczas pierwszego montażu lub wymiany na inny pojazd blokada musi być prawidłowo ustawiona na nakrętkach regulacyjnych. W przypadku prawidłowego ustawienia blokada podczas naciskania w dół powinna zablokować się w martwym punkcie.

      10. Zamontować szczotki boczne i szczotkę przednią.

      Widok urządzenia: 3-szczotkowy układ zamiatający


        1. Szczotka przednia
        2. Ramię szczotki przedniej
        3. 2-szczotkowy układ zamiatający
        4. Sanie
        5. Wtyczka układu rozpoznawania urządzenia
      1. Obsługa systemu szczotkowego została opisana w dalszym rozdziale.

      Podłączanie węży hydraulicznych i węży wody


        1. PTO szczotek
        2. Pochylanie / obracanie szczotki przedniej
        3. Podnoszenie / opuszczanie szczotki przedniej
        4. Olej
        5. Odchylanie ssawki / szczotki zamiatającej
        6. Podnoszenie / opuszczanie szczotki zamiatającej
        7. Odchylanie szczotki przedniej
        8. PTO 80 l/min
        9. PTO szczotek
        10. Przyłącze wody z prawej strony
        11. Przyłącze wody z lewej strony
      1. Podłączyć węże hydrauliczne zgodnie z kolorowymi oznaczeniami.

      2. Podłączyć węże wody z lewej i prawej strony.

      Obsługa

      Przegląd funkcji zamiatarki z układem zamiatającym ze szczotką przednią

      Wskazówka

      Wskaźniki w przełącznikach świecą się, gdy są włączone.


      1. Joystick w lewo, do obsługi szczotki przedniej
        1. Joystick do przodu: Przednia szczotka - obniża się i włącza

          Wskazówka

          W przypadku silnych zabrudzeń zwiększyć siłę docisku

        2. Joystick do tyłu: Przednia szczotka podnosi się i wyłącza

        3. Joystick w lewo/w prawo: Przednia szczotka porusza się w lewo/w prawo

      2. Joystick w prawo, do obsługi szczotek zamiatających
        1. Joystick do przodu: wspólne opuszczanie ramion szczotek i włączanie szczotki bocznej

        2. Joystick do tyłu: wspólne podnoszenie ramion szczotek i wyłączanie szczotki bocznej

        3. Joystick w lewo/w prawo: wspólne odchylanie ramion szczotek

      3. Podnoszenie / opuszczanie ssawki
      4. Włączanie / wyłączanie układu hydraulicznego
      5. Zmiana kierunku obrotów szczotki przedniej
      6. Jeśli aktywowano: Pochylanie / obracanie przedniej szczotki za pomocą prawego joysticka
      7. Włączanie / wyłączanie funkcji obiegu wody (woda z recyklingu)
      8. Włączanie / wyłączanie dmuchawy ssącej
      9. Funkcja ECO
      10. Włączanie / wyłączanie pompy wodnej
      (A)
      Wybór prędkości obrotowej szczotki przedniej
      (B)
      Wybór prędkości obrotowej szczotki zamiatającej
      (C)
      Prędkość obrotowa silnika
      Nacisnąć w celu ustawienia wartości

      Wskazówka

      Moc ssania zależy od ustawionej prędkości obrotowej silnika.

      • 1600 obr./min dla lekkich śmieci

      • 2200 obr./min dla normalnych zanieczyszczeń

      • 2500 obr./min dla mocnych, ciężkich zanieczyszczeń

      (D)
      Zmniejszenie nacisku szczotki zamiatającej
      (E)
      Zmniejszenie / zwiększenie nacisku szczotki przedniej
      (F)
      Przycisk zapisu
      Nacisnąć w celu zapisania ustawionych wartości lub programów
      (G)
      Pokrętło
      Nacisnąć w celu zapisania ustawionych wartości

      Nacisk szczotek

      Żółty pasek na wyświetlaczu pokazuje zmniejszenie nacisku szczotek.

      Natomiast czerwony pasek pokazuje zwiększenie nacisku szczotek.

      Zastosowanie jako szczotka do chwastów

      W przypadku zastosowania szczotki przedniej jako szczotki do chwastów należy ustawić ją w żądanym położeniu.

      Możliwe są trzy pozycje.


        1. Kierunek jazdy
        2. Pozycja z prawej strony
        3. Pozycja z przodu
        4. Pozycja z lewej strony
      1. Zabezpieczyć żądaną pozycję roboczą za pomocą sworznia i zatyczki. Patrz rozdział Zabezpieczenie transportowe.

      2. W przypadku pracy w pozycji z lewej strony nacisnąć przycisk zmiany kierunku obrotu.

      Zabezpieczenie transportowe

      Podczas jazdy po drogach publicznych (przejazd transportowy) należy zabezpieczyć szczotkę przednią.


        1. Sworzeń
        2. Zatyczka
      1. Przesunąć sanie szczotki przedniej maksymalnie w lewo.

      2. Zabezpieczyć szczotkę przednią w odpowiednim położeniu za pomocą sworznia i zatyczki.

      Prace pielęgnacyjne

      Więcej informacji można znaleźć w instrukcji obsługi pojazdu.

      Konserwacja i pielęgnacja zamiatarki

      1. Sprawdzić szczotkę przednią i szczotkę zamiatającą pod kątem nawiniętych sznurków i tasiemek, w razie potrzeby usunąć je.

      2. Utrzymywać przyłącza hydrauliczne w czystości i raz w tygodniu sprawdzać ich szczelność.

      3. Sprawdzić szczotkę przednią i szczotkę zamiatającą pod kątem zużycia i uszkodzenia, w razie potrzeby wymienić je.

      Konserwacja i pielęgnacja łożysk/jednostki liniowej

      OSTROŻNIE

      Zakłócenia działania lub ryzyko uszkodzenia

      Zespoły łożyskowe są samosmarującymi suchymi łożyskami i w żadnym wypadku nie wolno ich smarować żadnym środkiem smarnym.

      Środki do czyszczenia hamulców, smary lub inne środki czyszczące mogą naruszyć i zniszczyć folię ochronną. Sprawdzić folie ochronne pod kątem zużycia i uszkodzenia, w razie potrzeby wymienić.

      1. Dostępne punkty smarowania (smarowniczki) są oznaczone.

        Codziennie smarować je standardowym smarem uniwersalnym.

      2. Wyczyścić całą jednostkę liniową tylko wodą lub ługiem. Możliwe jest również czyszczenie myjką wysokociśnieniową.

      Konserwacja i pielęgnacja łańcucha

      UWAGA

      Wskazówki dotyczące smarowania łańcucha

      Podczas smarowania łańcucha należy uważać, aby smar nie dostał się na prowadnice jednostki liniowej. Jeśli jednak do tego dojdzie, przed uruchomieniem prowadnice należy oczyścić ze smaru.

      Nigdy nie używać bejc ani kwasów do czyszczenia łańcucha.

      1. Sprawdzać łańcuch przynajmniej raz w miesiącu. Przegląd obejmuje czyszczenie, naprężanie napędu łańcuchowego i smarowanie.

      2. Łańcuchy można czyścić szmatkami lub szczotkami. Uporczywe zabrudzenia można usunąć za pomocą ropy naftowej lub benzyny. Natychmiast po zastosowaniu środków rozpuszczających tłuszcz nałożyć nową, odpowiednią ochronę antykorozyjną.

      3. Napęd łańcuchowy może być naprężany wyłącznie przez serwis firmy Kärcher.

      4. Regularne smarowanie wydłuża żywotność. Nasmarować łańcuch środkiem dosmarowującym VP8 FoodPlus Spay firmy IWIS.

        Zwrócić uwagę, że smar musi dostać się do przegubu łańcucha. Oznacza to, że z jednej strony musi przedostać się między wałek ochronny a tuleję, a z drugiej strony także między wewnętrzną i zewnętrzną płytkę, aby dotrzeć do sworzni i tulei.

      5. W razie braku smarowania, który objawia się zwiększonym hałasem, sztywnością przegubów lub korozją cierną w przegubach, zalecamy następującą procedurę.

        Oczyścić łańcuch olejem o bardzo niskiej lepkości. Spowoduje to wypłukanie korozji ciernej, starego smaru i innych zabrudzeń z przegubu. Po wyczyszczeniu łańcucha należy go nasmarować odpowiednim smarem, jak opisano powyżej.

      Ustawianie szerokości zamiatania


      1. Ustawić szerokość zamiatania zgodnie z rysunkiem.

        W lewo: godz. 09.00 - 14.00

        W prawo: godz. 10.00 - 15.00

      2. Ustawianie nachylenia bocznego


        1. Śruba 1
        2. Śruba 2
      3. Poluzować śruby.

      4. Ustawić nachylenie boczne nad punktem obrotu śruby 1.

      5. Dokręcić śruby.

      6. Ustawianie nachylenia głowicy do przodu


        1. Nakrętka zabezpieczająca
        2. Króciec sześciokątny
      7. Poluzować nakrętkę zabezpieczającą.

      8. Ustawić kąt nachylenia głowicy za pomocą króćca sześciokątnego.

      9. Dokręcić nakrętkę zabezpieczającą.

      10. Ustawianie nacisku szczotek

      11. System szczotkowy posiada hydrauliczną regulację nacisku szczotek.

      Przechowywanie

      OSTRZEŻENIE

      Niebezpieczeństwo zranienia i uszkodzenia

      Zwrócić uwagę na masę urządzenia.

      UWAGA

      Niebezpieczeństwo uszkodzenia

      Zestaw montażowy należy przechowywać w zabezpieczonym, równym i suchym miejscu. Dopilnować, aby szczotki zamiatające były odciążone.

      1. Układ zamiatający wymontowany z pojazdu przechowywać na wózku wymiany.

      2. Podczas montażu w pojeździe dopilnować, aby szczotki zamiatające były odciążone.

      Dane techniczne

      Wymiary i masa
      3-szczotkowy układ zamiatający
      Długość
      1800 mm
      Szerokość
      1250 mm
      Wysokość
      850 mm
      Waga (masa transportowa)
      285 kg

      Demontaż układu zamiatającego

      Demontaż układu zamiatającego przebiega w odwrotnej kolejności do montażu. Umieścić układ zamiatający na palecie. Najpierw zdjąć szczotki zamiatające.

      Przed odłączeniem węży hydraulicznych należy zredukować ciśnienie w systemie, patrz instrukcja obsługi pojazdu.

      Transport

      Przeładunek pojazdu

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo zranienia z powodu nieprawidłowego transportu

      Zwrócić uwagę na masę pojazdu.

      Wjeżdżać pojazdem powoli i ostrożnie na pojazd transportowy.

      UWAGA

      Uszkodzenie pojazdu

      Nie dokonywać przeładunku pojazdu za pomocą żurawia.

      Nie stosować wózka widłowego.

      1. Wjeżdżać pojazdem z małą prędkością na pojazd transportowy.

      Wskazówka

      Jeżeli pojazd nie jest gotowy do jazdy, patrz rozdział Holowanie pojazdu.

      Mocowanie zabezpieczenia transportowego na przegubie wyboczeniowym


        1. Sworzeń z zawleczką
        2. Zabezpieczenie transportowe
        3. Schowek na zabezpieczenie transportowe
      1. Wyjąć zawleczkę.

      2. Wyjąć oba sworznie.

      3. Wysunąć zabezpieczenie transportowe ze schowka.

      4. Zamontować zabezpieczenie transportowe.

      5. Włożyć sworznie.

      6. Zabezpieczyć sworznie za pomocą zawleczek.

      Zabezpieczenie pojazdu

      OSTRZEŻENIE

      Niebezpieczeństwo wypadku

      Zabezpieczyć pojazd przed przewróceniem się podczas transportu.


      1. Wyłączyć pojazd.

      2. Zabezpieczyć pojazd po obu stronach za pomocą pasów mocowanych we wskazanych punktach.

      Wskazówka

      Jeśli pojazd z pojemnikiem na śmieci ma zostać rozładowany w celach transportowych, należy dodatkowo zabezpieczyć pokrywę pojemnika na śmieci przed otwarciem za pomocą pasa mocującego.

      Holowanie pojazdu

      Montaż zaczepu holowniczego

        Wskazówka

        Zaczep holowniczy ze sworzniem i klamrą zabezpieczającą znajduje się w schowku pod fotelem przedniego pasażera.


        1. Zaczep holowniczy
        2. Sworzeń zabezpieczający
        3. Zawleczka zabezpieczająca
        4. Zawleczka zabezpieczająca sworznia
        5. Sworzeń
      1. Otworzyć schowek pod fotelem przedniego pasażera i wyjąć zaczep holowniczy.


        1. Sworzeń zabezpieczający z zawleczką
        2. Zaczep holowniczy
        3. Rama pojazdu
        4. Sworzeń
        5. Zawleczka zabezpieczająca
      2. Zamocować zaczep holowniczy na przedniej ramie pojazdu po prawej stronie.

      3. Włożyć sworzeń zabezpieczający w zaczep holowniczy i zabezpieczyć go zawleczką.

      Montaż zaczepu holowniczego

        Wskazówka

        Hak holowniczy do MC 130 advanced wraz ze sworzniem zabezpieczającym i klamrą znajduje się za fotelem pasażera w dodatkowym uchwycie.


        1. Zaczep holowniczy
        2. Sworzeń zabezpieczający z klamrą
        3. Łańcuch zabezpieczający z klamrą
        4. Sworzeń zaczepu holowniczego
        5. Uchwyt na zaczep holowniczyUmieszczony za fotelem pasażera
      1. Zdjąć zaczep holowniczy ze sworzniem i klamrą zabezpieczającą z uchwytu.


        1. Sworzeń zabezpieczający z klamrą
        2. Zaczep holowniczy
        3. Sworzeń zabezpieczający z zawleczką
      2. Zamocować zaczep holowniczy na przedniej ramie pojazdu.

      3. Włożyć sworzeń zabezpieczający w zaczep holowniczy i zabezpieczyć go zawleczką.

      Holowanie pojazdu

      OSTROŻNIE

      Niebezpieczeństwo uszkodzenia z powodu nieprawidłowego holowania

      Holować pojazd tylko z prędkością krokową.

      Jechać powoli i nie przyspieszać gwałtownie.

      Linkę lub drążek holowniczy należy mocować tylko w zaczepie do holowania.

      Upewnić się, że układ kierowniczy jest sprawny.

      1. Zwolnić pneumatyczny hamulec postojowy.


        1. Zawory obejściowe
      2. Odkręcić zawory obejściowe o 3 obroty (SW 24 mm).

      3. Zamocować drążek holowniczy lub linę holowniczą w zaczepie holowniczym.

      4. Powoli przeciągnąć pojazd na pojazd transportowy.

      5. Zamknąć pneumatyczny hamulec postojowy i zawory obejściowe.

      Czyszczenie i konserwacja

      Ogólne wskazówki

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo zmiażdżenia

      W przypadku wykonywania prac pod podniesionymi przystawkami należy je zawsze zabezpieczyć mechanicznie (podłożyć odpowiedni przedmiot).

      1. Przed przystąpieniem do czyszczenia i konserwacji pojazdu, wymiany części lub zmiany ich sposobu działania należy wyłączyć silnik i wyjąć kluczyk zapłonowy.

      2. Przed odłączeniem akumulatora należy sprawdzić, czy radio jest zabezpieczone kodem radiowym.

      3. Przed przystąpieniem do prac przy instalacji elektrycznej odłączyć akumulator.

      4. Naprawy mogą być wykonywane wyłącznie przez autoryzowane serwisy lub osoby wykwalifikowane w tym zakresie, którym są zaznajomione ze wszystkimi istotnymi zasadami bezpieczeństwa.

      5. Wszelkie prace spawalnicze w pojeździe lub przystawkach może wykonywać wyłącznie autoryzowany serwis Kärcher.

      Wskaźnik serwisu

      Wskaźnik serwisu świeci się, gdy należy przeprowadzić odpowiednią konserwację.

      Na wyświetlaczu miga wskaźnik serwisu:

      • Po raz pierwszy po 50 roboczogodzinach, gdy należy wykonać pierwszy przegląd.

      • Kolejny serwis należy wykonać po 250 roboczogodzinach.

      • Następnie co 500 roboczogodzin.

      Wskazówka

      Wskaźnik serwisu musi zostać zresetowany przez serwis.

      Terminy konserwacji

      Wskazówka

      Aby spełnić warunki gwarancji, należy w czasie jej trwania zlecać autoryzowanemu serwisowi Kärcher wykonanie wszystkich prac serwisowych i konserwacyjnych przewidzianych na liście przeglądów.

      • Codziennie przed rozpoczęciem pracy, patrz rozdział Kontrola bezpieczeństwa przed uruchomieniem.

      • Po umyciu pojazdu należy nasmarować wszystkie łożyska.

      • W razie potrzeby zlecić przeprowadzenie kontroli bezpieczeństwa zgodnie z lokalnie obowiązującymi przepisami.

      • Okresy przeprowadzania przez klienta prac kontrolnych i konserwacyjnych są podane w poniższej tabeli.

        Kolejne przeglądy powinny być wykonywane w serwisie po 250, 500 (raz w roku), 1000, 1500 lub 2000 roboczogodzin zgodnie z listą przeglądów. Prosimy skontaktować się z serwisem z odpowiednim wyprzedzeniem.

      Plan konserwacji pojazdu

      Codziennie
      Co tydzień
      Nasmarować wszystkie łożyska, które wymieniono w planie smarowania.
      (8 godz.)
      Sprawdzić, czy cięgna Bowdena i ruchome części poruszają się bez oporów.
      X
      Skontrolować stopień zużycia mioteł bocznych i ssawki, a w razie potrzeby usunąć zaplątane nici, sznurki itp. (w zamiatarce).
      X
      Jeżeli używano urządzenia z wyłączonym systemem cyrkulacji wody (opcja), należy wyczyścić filtr i zawór systemu cyrkulacji wody, aby zapewnić bezpieczne działanie tego systemu i wykluczyć powstawanie szkód.
      X
      Sprawdzić, czy krążki kierujące ssawki poruszają się bez oporów (w zamiatarce).
      X
      Sprawdzić strumień dysz rozpylających służących do nawadniania szczotki i znajdujących się w ssawce. W razie potrzeby wyczyścić lub wymienić dysze (w zamiatarce).
      X
      Sprawdzić węże i obejmy zaciskowe.
      X
      Sprawdzić węże płynu chłodzącego.
      X
      Wyczyścić płytki chłodnicy wody, chłodnicy oleju i układu klimatyzacji.
      X
      Skontrolować pasek klinowy i jego naprężenie.
      X
      Sprawdzić działanie i ustawienie hamulca postojowego.
      X
      Kontrola działania pedałów
      X
      Sprawdzić filtr powietrza silnika.
      X
      Wyczyścić osłonę chłodnicy.
      X
      Sprawdzić układ klimatyzacji.
      X
      Sprawdzić układ wydechowy.
      X
      Wyczyścić przestrzeń dmuchawy.
      X*
      Wyczyścić pojemnik na śmieci i pokrywę.
      X*
      * Przy silnym zanieczyszczeniu kilkakrotnie na dzień

      Plan smarowania pojazdu



      Punkt smarowania
      Liczba punktów smarowania
      Okres smarowania
      1
      Łożysko obrotowe i siłownik podnoszący podnośnika czołowego
      po 1
      • co 8 godz.

      2
      Przegub wyboczeniowy w środku pojazdu
      2
      • co 8 godz.

      • bezobsługowo (opcja)

      3
      Siłownik układu kierowniczego
      2
      • co 8 godz.

      • bezobsługowo (opcja)

      4
      Dolne łożysko przegubu wyboczeniowego
      1
      • co 8 godz.

      • bezobsługowo (opcja)

      5
      Siłownik podnoszący
      4
      • co 25 godz.

      6
      Platforma podnośnikowa
      2
      • co 8 godz.

      7
      Pedał przyspieszenia
      1
      • co 100 godz.

      8
      Dźwignia pedału hamulca
      1
      • co 100 godz.

      UWAGA

      Zakłócenia działania

      Pasek klinowy musi być czysty i pozbawiony smaru.

      1. Stosować wysokiej jakości smar uniwersalny.

      2. Nanieść smar w gniazda smarowe zgodnie z planem smarowania (tabela) za pomocą praski smarowej.

      Plan smarowania układu zamiatającego


      Punkt smarowania
      Liczba punktów smarowania
      Okres smarowania
      1
      Oś ramienia podnoszącego głowicę szczotki
      po 1
      co 8 godz.
      2
      Oś ramienia podnoszącego siłownik
      po 1
      co 8 godz.
      3
      Oś ramienia podnoszącego łożysko wahliwe
      po 1
      co 8 godz.
      4
      Oś siłownika łożyska wahliwego
      po 1
      co 8 godz.

      UWAGA

      Zakłócenia działania

      Pasek klinowy musi być czysty i pozbawiony smaru.

      1. Stosować wysokiej jakości smar uniwersalny.

      2. Nanieść smar w gniazda smarowe zgodnie z planem smarowania (tabela) za pomocą praski smarowej.


      Punkt smarowania
      Liczba punktów smarowania
      Okres smarowania
      1
      Oś ramienia podnoszącego siłownik obrotowy
      po 1
      co 8 godz.
      2
      Oś wspornika podstawowego łożyska wahliwego
      po 1
      co 8 godz.
      3
      Siłownik ssawki nośnika
      1
      co 8 godz.
      4
      Siłownik ssawki nośnika podstawowego
      1
      co 8 godz.
      5
      Oś wspornika podstawowego siłownika obrotowego
      1
      co 8 godz.
      6
      Oś wspornika podstawowego siłownika obrotowego
      1
      co 8 godz.

      Przygotowanie do prac konserwacyjnych

      1. Zaparkować pojazd na równej powierzchni.

      2. Wyłączyć dmuchawę ssącą.

      3. Opuścić szczotki boczne.

      4. Uruchomić hamulec postojowy.

      5. Zabezpieczyć pojazd przed stoczeniem się.

      6. Wyłączyć zapłon i wyjąć kluczyk zapłonowy.

      Prace konserwacyjne

      Ogólne zasady bezpieczeństwa

      NIEBEZPIECZEŃSTWO

      Zagrożenie życia z powodu ruchu ulicznego

      Przed rozpoczęciem prac naprawczych należy zabrać pojazd z obszaru ruchu ulicznego.

      Włączyć światła awaryjne.

      Ustawić trójkąt ostrzegawczy.

      Założyć odzież ostrzegawczą.

      OSTRZEŻENIE

      Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

      Silnik wykonuje ruch bezwładny.

      Po wyłączeniu silnika należy poczekać 5 sekund.

      W tym czasie koniecznie trzymać się z dala od obszaru roboczego.

      OSTROŻNIE

      Niebezpieczeństwo uszkodzenia na skutek nieprawidłowego czyszczenia

      Nie czyścić przegubu wyboczeniowego, opon, płytek chłodnicy, węży i zaworów hydraulicznych, uszczelek oraz komponentów elektrycznych i elektronicznych za pomocą myjki wysokociśnieniowej.

      Przestrzegać odpowiednich zasad bezpieczeństwa podczas czyszczenia pojazdu za pomocą myjki wysokociśnieniowej.

      Nie stosować agresywnych środków czyszczących.

      Aby zapewnić ochronę filtra powietrza, należy myć pojazd tylko przy wyłączonym silniku.

      OSTRZEŻENIE

      Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

      Pojazd może uruchomić się w niezamierzony sposób.

      Przed wykonaniem prac konserwacyjnych i czyszczenia należy zawsze wyjąć kluczyk zapłonowy z pojazdu i odłączyć akumulator.

      OSTRZEŻENIE

      Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

      Prace naprawcze przy układzie hydraulicznym mogą być wykonywane wyłącznie przez przeszkolony personel.

      OSTROŻNIE

      Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

      Należy zawsze zabezpieczać podniesioną wywrotnicę.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo odniesienia obrażeń

      Podczas wykonywania wszelkich prac konserwacyjnych należy maksymalnie odchylić pojemnik na śmieci w górę i opuścić system szczotkowy / przystawkę w celu zredukowania ciśnienia w układzie hydraulicznym.

      Pojemnik na śmieci może przechylić się w dół. Przed wykonaniem jakichkolwiek prac pod pojemnikiem na śmieci należy go opuścić do pozycji krańcowej.

      Pojemnik na śmieci możne obniżyć się w niezamierzony sposób. Prace przy turbinie przeprowadzać tylko przy maksymalnie podniesionym pojemniku na śmieci.

      OSTROŻNIE

      Niebezpieczeństwo poparzenia

      Poczekać, aż pojazd ostygnie.

      Nie dotykać gorących elementów układu hydraulicznego, hydrostatycznego silnika napędowego, silnika spalinowego i układu wydechowego.

      UWAGA

      Zanieczyszczenie środowiska

      Nie dopuścić do tego, aby takie ciecze, jak olej silnikowy, olej hydrauliczny, płyn hamulcowy, olej napędowy lub płyn chłodzący, przedostały się do gleby. Chronić środowisko i utylizować ciecze w ekologiczny sposób.

      Zabezpieczenie podniesionego pojemnika na śmieci

      OSTRZEŻENIE

      Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

      Podczas wykonywania prac przy podniesionym pojemniku na śmieci należy go zawsze zabezpieczyć.


        1. Sworzeń zabezpieczający
        2. Zawleczka zabezpieczająca
        3. Schowek na sworzeń zabezpieczający z klamrą zabezpieczającą (2x)
        4. Pozycja zabezpieczająca (1x z prawej, 1x z lewej)
      1. Włożyć sworzeń zabezpieczający przy podniesionym pojemniku na śmieci i zabezpieczyć go klamrą zabezpieczającą (2x).

      Zabezpieczenie wywrotnicy


        1. Tłoczysko
        2. Zawleczka zabezpieczająca
        3. Podpórka zabezpieczająca
        4. Element do mocowania podpórki zabezpieczającej
      1. Podnieść wywrotnicę maksymalnie do góry.

      2. Otworzyć zawleczkę zabezpieczającą.

      3. Wyjąć podpórkę zabezpieczającą z uchwytu.

      4. Włożyć podpórkę zabezpieczającą.

      5. Zamocować zawleczkę zabezpieczającą.

      Wskazówka

      Zabezpieczenie można umieścić przy lewym i prawym tłoczysku.

      Opuszczanie wywrotnicy

        UWAGA

        Uszkodzenie węża ssącego

        Podczas opuszczania ramienia wywrotnicy należy uważać, aby wąż ssący prawidłowo przylegał do prowadnicy.


        1. Wąż ssący
      1. Opuścić ramę wywrotnicy po zdjęciu podpórki zabezpieczającej.

      2. W razie potrzeby wcisnąć wąż ssący ręką w prowadnicę.

      Otwieranie osłony bocznej

      OSTROŻNIE

      Niebezpieczeństwo odniesienia obrażeń

      Niebezpieczeństwo oparzenia się o gorące części pojazdu.

      Przed otwarciem osłony należy poczekać, aż urządzenie ostygnie.


        1. Blokady

        2. Osłona boczna

        Po obu stronach

      1. Otworzyć obie blokady osłony bocznej.

      2. Prawa strona

      3. Otworzyć boczną osłonę w kierunku do przodu.

      4. Lewa strona


      5. Pociągnąć za główny wyłącznik, aby odblokować lewą osłonę boczną.

      6. Otworzyć boczną osłonę w kierunku do przodu.

      Zdejmowanie / zakładanie kratki chłodnicy


      1. Podnieść kratkę chłodnicy w górę.

      2. Wyjąć dolną część.

      3. Wyjąć kratkę chłodnicy w dół.

      Wskazówka montażowa

      Zablokować kratkę chłodnicy na dole, a następnie włożyć u góry.

      Sprawdzanie i uzupełnianie poziomu płynu chłodzącego

      OSTROŻNIE

      Niebezpieczeństwo oparzenia się o gorące podzespoły

      Nie otwierać ani nie dotykać chłodnicy i podzespołów układu chłodzenia, gdy silnik jest rozgrzany.

      UWAGA

      Szkody materialne spowodowane przez niewłaściwy płyn chłodzący

      Płyn chłodzący wlewać tylko przy zimnym silniku.

      Stosować mieszaninę wody i środka przeciwdziałającego zamarzaniu.

      Nie mieszać środków przeciwdziałających zamarzaniu.

      Stosować tylko zmiękczoną wodę.

      Płyn chłodzący patrz rozdział Dane techniczne.


        1. Pokrywa
        2. Zbiornik wyrównawczy
        3. Oznaczenie górnego poziomu napełnienia
        4. Oznaczenie dolnego poziomu napełnienia
      1. Sprawdzić poziom napełnienia przy zimnym silniku.

      2. Zdjąć lewą osłonę boczną.

      3. Sprawdzić poziom napełnienia zbiornika wyrównawczego.

        Wskazówka

        Właściwy poziom płynu chłodzącego powinien znajdować się między górnym a dolnym oznaczeniem.

      4. W razie potrzeby uzupełnić płyn chłodzący.

      5. Dodatkowo sprawdzić poziom napełnienia w chłodnicy, patrz rozdział (→).

      6. Jeśli zbiornik wyrównawczy jest pusty, należy najpierw uzupełnić płyn w chłodnicy.

      Sprawdzanie i uzupełnianie poziomu oleju hydraulicznego


        1. Olej hydrauliczny
        2. Poziom oleju MIN
        3. Poziom oleju MAX
      1. Sprawdzić poziom oleju hydraulicznego.

        Wskazówka

        Właściwy poziom oleju hydraulicznego powinien znajdować się między górnym a dolnym oznaczeniem.

      2. W razie potrzeby uzupełnić olej hydrauliczny.

        Wskazówka

        Brakujący olej hydrauliczny można uzupełnić jedynie za pomocą specjalnego wyposażenia, które podłącza się do złącza przecieków pojazdu. Skontaktować się z firmą Kärcher w sprawie numeru katalogowego lub zlecić uzupełnienie oleju serwisowi Kärcher.

        Gatunek oleju hydraulicznego: patrz rozdział Dane techniczne.

      Uzupełnianie poziomu płynu chłodzącego w chłodnicy

      OSTROŻNIE

      Niebezpieczeństwo oparzenia się o gorące podzespoły

      Nie otwierać ani nie dotykać chłodnicy i podzespołów układu chłodzenia, gdy silnik jest rozgrzany.

      UWAGA

      Szkody materialne spowodowane przez niewłaściwy płyn chłodzący

      Płyn chłodzący wlewać tylko przy zimnym silniku.

      Stosować mieszaninę wody i środka przeciwdziałającego zamarzaniu.

      Nie mieszać środków przeciwdziałających zamarzaniu.

      Stosować tylko zmiękczoną wodę.

      Płyn chłodzący patrz rozdział Dane techniczne.

      1. Demontaż pojemnika na śmieci, patrz rozdział Demontaż pojemnika na śmieci


        1. Osłona korka chłodnicy
        2. Korek chłodnicy
      2. Otworzyć osłonę korka chłodnicy.

      3. Obrócić blokadę korka chłodnicy i zredukować ciśnienie w chłodnicy.

      4. Jeśli w chłodnicy zostało zredukowane ciśnienie, należy odkręcić korek chłodnicy.

      5. Powoli napełnić chłodnicę aż po wierzch bez tworzenia bąbelków.

      6. Przykręcić korek chłodnicy.

      7. Uzupełnić poziom w zbiorniku wyrównawczym płynu chłodzącego. Patrz rozdział Sprawdzanie i uzupełnianie poziomu płynu chłodzącego.

      8. Z powrotem zamontować osłonę.

      Montaż/demontaż akumulatora

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo odniesienia obrażeń

      Przestrzegać zasad bezpieczeństwa dotyczących obsługi akumulatorów.


      1. Biegun ujemny
      2. Biegun dodatni
      3. Uchwyt
      1. Włożyć akumulator w odpowiedni uchwyt.

      2. Przykręcić wspornik na spodzie akumulatora.

      3. Podłączyć zacisk biegunowy (czerwony przewód) do bieguna dodatniego (+).

      4. Podłączyć zacisk biegunowy (czarny przewód) do bieguna ujemnego (-).

      5. Założyć zaślepki na zaciski biegunowe.

      UWAGA

      Podczas demontażu akumulatora należy najpierw odłączyć biegun ujemny.

      Sprawdzić, czy bieguny i zaciski akumulatora są odpowiednio zabezpieczone smarem.

      Ładowanie akumulatora

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo odniesienia obrażeń!

      Akumulator ładować tylko odpowiednią ładowarką.

      Przestrzegać zasad bezpieczeństwa dotyczących obsługi akumulatorów.

      Przestrzegać instrukcji obsługi producenta ładowarki.

      1. Odłączyć biegun ujemny akumulatora.

      2. Podłączyć ładowarkę do akumulatora.

      3. Podłączyć wtyczkę sieciową i włączyć ładowarkę.

      4. Akumulator ładować możliwie najmniejszym prądem ładowania.

      5. Po naładowaniu najpierw odłączyć ładowarkę od sieci, a następnie od akumulatora (najpierw biegun ujemny).

      6. Ponownie podłączyć akumulator.

      Czyszczenie/wymiana filtra powietrza


        1. Blokada
        2. Obudowa filtra powietrza
        3. Śruba skrzydełkowa
      1. Zdjąć boczną osłonę silnika z prawej strony.

      2. Poluzować śrubę skrzydełkową o ok. 2 obroty

      3. Przechylić cały moduł filtra powietrza do oporu na zewnątrz.

      4. Przykręcić śrubę skrzydełkową.

      5. Otworzyć blokadę (2x) na obudowie filtra powietrza.

      6. Zdjąć obudowę filtra powietrza.


        1. Obudowa filtra powietrza
        2. Wkład filtra
        3. Wkład zabezpieczający
      7. Wyjąć wkład filtra i wkład zabezpieczający.

      8. Wyczyścić całą obudowę filtra powietrza wewnątrz.

      9. Wytrzepać wkład filtra o twardą powierzchnię.

        Nie przedmuchiwać wkładu filtra sprężonym powietrzem.

      10. Wymienić wkład zabezpieczający.

        Nie używać zużytego wkładu zabezpieczającego.

      11. Sprawdzić, czy wkład filtra i powierzchnia uszczelniająca są czyste i nieuszkodzone.

        Wymienić mocno zabrudzony lub uszkodzony wkład filtra.

      12. Po zmontowaniu ponownie przechylić moduł filtra powietrza do wewnątrz i przykręcić za pomocą śruby skrzydełkowej.

      Wymiana filtra pyłowego na zewnątrz kabiny


        1. Osłona
        2. Filtr pyłowy

          Wskazówka

          Filtr dokładny klasy F8 (dostępny opcjonalnie)

      1. Wykręcić 6 śrub z osłony.

      2. Zdjąć osłonę.

      3. Wyjąć filtr pyłowy.

      4. Przedmuchać lekko zabrudzony filtr pyłowy sprężonym powietrzem (zmniejszone ciśnienie). Wymienić silnie zabrudzony filtr pyłowy.

      5. Włożyć nowy lub wyczyszczony filtr.

      Wymiana filtra pyłowego we wnętrzu kabiny


        1. Fotel kierowcy
        2. Filtr pyłowy
        3. Fotel pasażera
      1. Przesunąć oba fotele do przodu.

      2. Wyjąć filtr pyłowy.

      3. Sprawdzić / wyczyścić filtr pyłowy, w razie potrzeby wymienić go.

      Wskazówka montażowa

      Podczas ponownego montażu zwrócić uwagę na prawidłową pozycję montażową.

      Wymiana koła

      NIEBEZPIECZEŃSTWO

      Zagrożenie życia z powodu ruchu ulicznego

      Przed rozpoczęciem prac naprawczych należy zabrać pojazd z obszaru ruchu ulicznego.

      Włączyć światła awaryjne.

      Ustawić trójkąt ostrzegawczy.

      Założyć odzież ostrzegawczą.

      Wskazówka

      Stosować odpowiednie podnośniki dostępne w handlu.


        1. Nakrętki kół
        2. Koło
      1. Zaparkować pojazd na równej i stabilnej powierzchni.

      2. Zaciągnąć hamulec postojowy i dodatkowo zabezpieczyć pojazd przed stoczeniem się.

      3. Zabezpieczyć przegub wyboczeniowy.

      4. Wyjąć kluczyk zapłonowy.

      5. Poluzować nakrętki kół o ok. 1 obrót za pomocą odpowiedniego narzędzia.

      6. Umieścić podnośnik w odpowiednim punkcie mocowania przedniego lub tylnego koła i podnieść pojazd.

      7. Dodatkowo podeprzeć pojazd za pomocą podpórek.

      8. Odkręcić nakrętki kół.

      9. Zdjąć koło.

      10. Założyć nowe koło i przykręcić nakrętki kół do oporu po przekątnej.

      11. Dokręcić nakrętki kół momentem 180 Nm.

      Napełnianie zbiornika wody


        1. Króciec wlewowy
        2. Symbol ustawienia dźwigni „Napełnianie“
        3. Symbol ustawienia dźwigni „zamknięta“
        4. Dźwignia przełączająca
        5. Wskaźnik poziomu napełnienia
      1. Odkręcić korek z króćca wlewowego.

      2. Dźwignia przełączająca w pozycji „Napełnianie”.

      3. Zamocować wąż doprowadzający wodę na króćcu wlewowym.

      4. Napełnić zbiornik wody.

      5. Wskazówka

        Aby uniknąć zasysania wstecznego, w celu napełnienia zbiornika wody nie można wprowadzać węża do wody.

      6. Zamknąć dopływ wody.

      7. Usunąć wąż doprowadzający wodę.

      8. Zakręcić korek króćca wlewowego.

      9. Dźwignia przełączająca w pozycji „zamknięta”.

      Napełnianie zbiornika płynu do mycia szyb


        1. Zbiornik płynu do mycia szyb
        2. Pokrywa
        3. Wskaźnik poziomu napełnienia zbiornika oleju hydraulicznego

        Wskazówka

        Przestrzegać danych producenta dotyczących płynu do mycia szyb i środka przeciwdziałającego zamarzaniu.

      1. Podnieść ramę montażową.

      2. Odblokować i zdjąć osłonę boczną.

      3. Wlać płyn do mycia szyb.

        1. W przypadku zagrożenia mrozem dodatkowo wlać środek przeciwdziałający zamarzaniu.

      4. Zamknąć pokrywę zbiornika płynu do mycia szyb.

      5. Ponownie zamontować osłonę boczną.

      Sprawdzanie poziomu oleju silnikowego

        OSTROŻNIE

        Niebezpieczeństwo poparzenia

        Nie dotykać gorących powierzchni, takich jak podzespoły silnika lub przekładni.


        1. Bagnet pomiarowy
        2. Osłona
      1. Zaparkować pojazd na równej powierzchni.

      2. Zdjąć osłonę.

      3. Wyjąć bagnet pomiarowy.

      4. Wytrzeć i włożyć bagnet pomiarowy.

      5. Wyjąć bagnet pomiarowy.

      6. Odczytać poziom oleju na bagnecie.

        Poziom oleju powinien znajdować się między znacznikiem „MIN” a „MAX”.

        Jeśli poziom oleju znajduje się poniżej oznaczenia „MIN”, należy uzupełnić olej silnikowy.

      Uzupełnianie oleju silnikowego

      OSTROŻNIE

      Niebezpieczeństwo poparzenia

      Nie dotykać gorących powierzchni, takich jak podzespoły silnika lub przekładni.

      OSTROŻNIE

      Niebezpieczeństwo uszkodzenia

      Zbyt wysoki poziom oleju prowadzi do uszkodzenia silnika.

      Jeżeli poziom oleju przekracza górne oznaczenie na bagnecie pomiarowym, należy spuścić olej, aż do osiągnięcia właściwego poziomu oleju.


        1. Mocowanie zbiornika paliwa

        2. Zbiornik paliwa

      1. Zdjąć boczną osłonę silnika z lewej strony.

      2. Odkręcić śrubę mocującą zbiornik paliwa i odchylić zbiornik paliwa na zewnątrz.


        1. Korek wlewu

        2. Korek wlewu MC 130 advanced plus

      3. Sprawdzić poziom oleju silnikowego, patrz rozdział Sprawdzanie poziomu oleju silnikowego.

      4. Otworzyć korek wlewu.

      5. Wlać olej silnikowy.

        Specyfikacje oleju silnikowego patrz rozdział Dane techniczne.

      6. Podczas wlewania oleju silnikowego nie przekraczać oznaczenia „MAX”.

      7. Zamknąć korek wlewu.

      8. Po 5 minutach ponownie sprawdzić poziom oleju silnikowego.

        W razie potrzeby uzupełnić olej silnikowy.

      Wymiana filtra oleju silnikowego

      OSTRZEŻENIE

      Niebezpieczeństwo poparzenia

      W celu wymiany oleju silnikowego i filtra oleju silnikowego należy poczekać, aż pojazd ostygnie.

      Wskazówka

      Rozgrzany silnik ułatwia spuszczanie oleju silnikowego.

      1. Wyłączyć silnik.

      2. Podstawić zbiornik przechwytujący (pojemność przynajmniej 10 l).

      3. Wykręcić korek spustowy oleju.

      4. Odkręcić korek wlewu.

      5. Spuścić olej.

      6. Odkręcić filtr oleju.

      7. Wyczyścić mocowanie i powierzchnie uszczelniające.

      8. Posmarować olejem uszczelkę nowego filtra oleju.

      9. Wkręcić i dokręcić ręką filtr oleju.

      10. Wkręcić śrubę spustową oleju (moment dokręcenia 60 Nm).

      11. Wlać olej silnikowy.

      12. Zakręcić korek wlewu.

      13. Pozostawić silnik pracujący przez 30 sekund.

      14. Poczekać 5 minut.

      15. Sprawdzić poziom oleju.

      Wskazówka montażowa

      Wymienić uszczelki.

      Sprawdzić szczelność.

      Odpowietrzanie układu paliwowego

      Układ paliwowy należy odpowietrzyć w przypadku opróżnienia zbiornika lub wymiany filtra paliwa.

      1. Napełnić zbiornik paliwa.

      2. Ustawić kluczyk zapłonowy w położeniu I.

        Po 2-5 minutach pompa zacznie pracować znacznie ciszej.

      Wymiana szczotki bocznej


        1. Śruby boczne
        2. Szerokość zamiatania
        3. Szczotka boczna
        4. Nakrętki (4x)
        5. Tylne śruby
      1. Podnieść szczotkę boczną.

      2. Poluzować nakrętki.

      3. Zdjąć szczotkę boczną.

      4. Zamocować i przykręcić nową szczotkę boczną.

      Ustawianie szerokości zamiatania

      Ustawić szerokość zamiatania za pomocą tylnych i bocznych śrub zgodnie z ilustracją.

      Płukanie systemu cyrkulacji wody (opcja)

      1. Odłączyć złączkę węża systemu cyrkulacji wody.

      2. Połączyć wąż doprowadzający wodę z systemem cyrkulacji wody i przepłukać go.

      3. Przełączyć włącznik nawadniania na system cyrkulacji wody

        Zapewnia to lepsze płukanie końcówki rury ssącej.

      Opróżnianie zbiornika na wodę

      1. Otworzyć zawór na wężu spustowym (po lewej stronie pod pojemnikiem na śmieci).

      2. Spuścić wodę.

      Czyszczenie

      OSTROŻNIE

      Niebezpieczeństwo odniesienia obrażeń i uszkodzenia

      Należy zawsze zabezpieczać podniesioną wywrotnicę.

      1. Zaparkować pojazd na równej powierzchni.

      2. Wyłączyć zapłon i wyjąć kluczyk zapłonowy.

      3. Uruchomić hamulec postojowy.

      4. Wyłączyć wyłącznik główny.

      Czyszczenie pojazdu

      Codziennie po pracy należy wyczyścić pojazd.

      OSTROŻNIE

      Niebezpieczeństwo uszkodzenia na skutek nieprawidłowego czyszczenia

      Nie czyścić przegubu wyboczeniowego, opon, płytek chłodnicy, węży i zaworów hydraulicznych, uszczelek oraz komponentów elektrycznych i elektronicznych za pomocą myjki wysokociśnieniowej.

      Przestrzegać odpowiednich zasad bezpieczeństwa podczas czyszczenia pojazdu za pomocą myjki wysokociśnieniowej.

      Nie stosować agresywnych środków czyszczących.

      Aby zapewnić ochronę filtra powietrza, należy myć pojazd tylko przy wyłączonym silniku.

      1. Aby uniknąć pożaru, należy sprawdzić pojazd pod kątem wycieków oleju i paliwa. Zlecić serwisowi usunięcie nieszczelności.

      2. Aby uniknąć pożaru, należy wyczyścić silnik, tłumik, akumulator i zbiornik paliwa z resztek roślin i oleju.

      3. W razie potrzeby wyczyścić silnik przy pomocy szczotki, sprężonego powietrza lub wody pod niskim ciśnieniem.

      4. Wyczyścić osadnik zanieczyszczeń kół.

      Czyszczenie chłodnicy

      1. Zdjąć kratkę chłodnicy, patrz rozdział Zdejmowanie / zakładanie kratki chłodnicy.

      2. Usunąć ręcznie większe zanieczyszczenia z chłodnicy silnika, chłodnicy układu klimatyzacji i chłodnicy paliwa.

      3. Wyczyścić chłodnicę silnika, chłodnicę układu klimatyzacji i chłodnicę paliwa za pomocą miękkiej szczotki, sprężonego powietrza (maks. 5 bar) lub wody pod niskim ciśnieniem.

      Czyszczenie pojemnika na śmieci i pokrywy

      Pojemnik na śmieci jest opróżniony.


      1. Siatka dyfuzora
      2. Sito brudnej wody
      3. Pojemnik na śmieci
      1. Podnieść pojemnik na śmieci.

      2. Usunąć sworznie zabezpieczające z siatki dyfuzora.

      3. Wyczyścić strumieniem wody pojemnik na śmieci i pokrywę.

      4. Wyczyścić strumieniem wody obszar za sitem brudnej wody.

      Czyszczenie dmuchawy

      Pojemnik na śmieci musi być podniesiony.


        1. Osłona boczna
        2. Przestrzeń dmuchawy
      1. Zabezpieczyć pojemnik na śmieci.

      2. Odchylić osłonę boczną.

      3. Oczyścić kratkę dmuchawy z resztek brudu i wyczyścić ją wilgotną szmatką.

      Czyszczenie układu podciśnienia

      Pojemnik na śmieci jest opróżniony.

      Silnik pracuje.

      UWAGA

      Szkody materialne spowodowane przez zanieczyszczony układ podciśnienia

      Zanieczyszczony układ podciśnienia może doprowadzić do nierównomiernej pracy dmuchawy i drgań pojazdu.

      Codziennie sprawdzać układ podciśnienia pod kątem zanieczyszczeń i w razie potrzeby wyczyścić go.

      1. Włączyć PTO.

      2. Ustawić prędkość obrotową silnika na 2200 obr./min.

      3. Włączyć dmuchawę.

      4. Za pomocą węża do wody doprowadzić czystą wodę do obszaru ssawki.

        Woda zbiera się w pojemniku na śmieci. Proces czyszczenia jest zakończony, gdy z dyfuzora zaczyna wypływać czysta woda.

      5. Opróżnić pojemnik na śmieci.

      6. Pozostawić dmuchawę pracującą, aby wysuszyć pojemnik na śmieci.

        Jeśli mimo dokładnego czyszczenia drgania nadal występują (z powodu nierównomiernej pracy dmuchawy ssącej), należy skontaktować się z serwisem.

      Czyszczenie filtra wody

      1. Podnieść pojemnik na śmieci.

      2. Otworzyć panel reklamowy po lewej stronie.

      3. Odblokować filtr wody i wyjąć go z uchwytu.

      4. Odkręcić obudowę filtra.

      5. Wyczyścić filtr wody.

      6. Założyć filtr.

      7. Sprawdzić właściwe osadzenie.

      8. Przykręcić obudowę filtra.

      9. Umieścić filtr wody w uchwycie i zablokować go.

      10. Zamknąć panel reklamowy po lewej stronie.

      11. Opuścić pojemnik na śmieci.

      Czyszczenie dysz rozpylających

      Wskazówka

      Dysze rozpylające znajdują się przy szczotkach bocznych i ssawce.

      1. Wymontować dysze rozpylające.

      2. Wyczyścić dysze rozpylające za pomocą szczotki / sprężonego powietrza.

      3. Zamontować dysze rozpylające.

      Czyszczenie zaworu wody z recyklingu


        1. Zamknięcie bagnetowe
        2. Zawór wody z recyklingu
        3. Pojemnik na śmieci
      1. Opróżnić pojemnik na śmieci.

      2. Podnieść pojemnik na śmieci.

      3. Otworzyć zamknięcie bagnetowe.

      4. Wyjąć zawór.

      5. Umyć zawór pod bieżącą wodą.

      6. Założyć zawór.

      7. Zamknąć zamknięcie bagnetowe.

      Bezpieczniki

        Bezpieczniki znajdują się za fotelem kierowcy pod osłoną.


        1. Osłona
        2. Bezpieczniki
      1. Otworzyć osłonę.

      2. Wymienić uszkodzone bezpieczniki.


      Wskazówka

      Stosować wyłącznie bezpieczniki o takiej samej wartości natężenia prądu (ampery).

      Bezpiecznik
      Funkcja
      A
      F1
      Zawór paliwa
      Sterownik CR*
      30
      F2
      Sterownik BODAS, wskaźnik
      5
      F3
      Lampa obrysowa
      Oświetlenie wewnętrzne
      10
      F4
      Pompa natryskowa
      7,5
      F5
      Światła awaryjne
      15
      F6
      Lampa pozycyjna mgłowa
      5
      F7
      Lampy obrysowe, lewe
      5
      F8
      Lampy obrysowe, prawe
      5
      F9
      Wycieraczka
      Blokada mechanizmu różnicowego
      10
      F10
      Radio
      Myjka wysokociśnieniowa
      7,5
      F11
      Kierunkowskaz
      10
      F12
      Lampa sygnalizacyjno-ostrzegawcza
      10
      F13
      Pompa jazdy, wskaźnik
      7,5
      F14
      Silnik
      5
      F15
      Zawór recyrkulacji spalin CR*
      5
      F16
      Czujnik ilości powietrza CR*
      5
      F17
      Przednie światła
      15
      F18
      Reflektor roboczy
      15
      F19
      Wentylacja kabiny
      15
      F20
      Ogrzewanie fotela
      Ogrzewanie lusterek
      15
      F21
      Wyposażenie dodatkowe kabiny
      Połączenie wtykowe z przodu, przystawka
      15
      F22
      Kompresor fotela
      Połączenie wtykowe z tyłu, rozsiewacz
      30
      F23
      Włącznik rozruchowy (stacyjka)
      5
      F24
      Ogrzewanie przedniej szyby
      30
      F25
      Żarzenie wstępne
      40
      F26
      Sterownik BODAS
      30
      F31
      Bezpiecznik główny silnika
      70
      * CR = silnik z systemem Common Rail (MC 130 Advanced plus)

      Składowanie

      OSTRZEŻENIE

      Niebezpieczeństwo zranienia i uszkodzenia

      Zwrócić uwagę na masę urządzenia.

      1. Pozostawić pojazd w zabezpieczonym, równym i suchym miejscu, z włączonym wyłącznikiem głównym.

      2. Wymienić olej silnikowy i filtr oleju silnikowego.

      3. W przypadku zagrożenia mrozem sprawdzić, czy w płynie chłodzącym jest wystarczająca ilość środka przeciwdziałającego zamarzaniu.

      4. Opróżnić zbiornik wody i system przewodów.

      5. W przypadku systemu utylizacji (opcja) spuścić wodę z pojemnika na śmieci.

      6. Wyłączyć wyłącznik główny.

      7. Wyczyścić pojazd wewnątrz i na zewnątrz.

      8. Ustawić pojazd na podpórkach, jeśli czas składowania jest dłuższy niż jeden miesiąc.

      9. Odłączyć akumulator.

      Usuwanie usterek

      Mniejsze usterki można usunąć samodzielnie, korzystając z poniższego przeglądu.

      W razie wątpliwości należy skontaktować się z autoryzowanym serwisem.

      NIEBEZPIECZEŃSTWO

      Niebezpieczeństwo porażenia prądem

      Przed rozpoczęciem jakichkolwiek prac pielęgnacyjnych i konserwacyjnych należy wyłączyć pojazd i wyjąć kluczyk.

      Prace naprawcze i prace przy podzespołach elektrycznych mogą być wykonywane wyłącznie przez autoryzowany serwis.

      Wskazówka

      W przypadku wszystkich innych, niewymienionych tutaj usterek skontaktować się z obsługą klienta (serwisem)!

      • Nie można uruchomić pojazdu

      • Silnik pracuje nierównomiernie

      • Silnik pracuje, ale urządzenie nie jedzie lub jedzie tylko powoli

      • Silnik się nie wyłącza (wyłącznik główny w położeniu 0)

      • Pył podczas zamiatania / niewystarczająca moc ssania

      • Niedostateczna wydajność zamiatania

      • Dołączanie szczotek bocznych nie działa

      • Szczotki boczne nie obracają się

      • Opróżnianie pojemnika na śmieci nie działa

      Usterki pojazdu

      • Nie można uruchomić pojazdu

      • Silnik pracuje nierównomiernie

      • Silnik pracuje, ale urządzenie nie jedzie lub jedzie tylko powoli

      • Silnik się nie wyłącza (wyłącznik główny w położeniu 0)

      • Pył podczas zamiatania / niewystarczająca moc ssania

      • Niedostateczna wydajność zamiatania

      • Dołączanie szczotek bocznych nie działa

      • Szczotki boczne nie obracają się

      • Opróżnianie pojemnika na śmieci nie działa

      Nie można uruchomić pojazdu

      Przyczyna:

      Sposób usunięcia:

      • Sprawdzić / naładować akumulator.

      • Włączyć wyłącznik główny.

      • Zająć miejsce na fotelu kierowcy (aktywowany zostanie wyłącznik stykowy fotela).

      • Dźwignia kierunku jazdy w położeniu NEUTRALNYM - pozycja środkowa.

      • Zatankować paliwo, odpowietrzyć układ paliwowy.

      • Sprawdzić, wyczyścić lub wymienić filtr paliwa.

      • Sprawdzić przyłącza i przewody paliwowe.

      • Skontaktować się z autoryzowanym serwisem.

      Silnik pracuje nierównomiernie

      Przyczyna:

      Sposób usunięcia:

      • Wyczyścić / wymienić filtr powietrza.

      • Sprawdzić, wyczyścić lub wymienić filtr paliwa.

      • Zatankować paliwo, odpowietrzyć układ paliwowy.

      • Sprawdzić przyłącza i przewody paliwowe.

      • Skontaktować się z autoryzowanym serwisem.

      Silnik pracuje, ale urządzenie nie jedzie lub jedzie tylko powoli

      Przyczyna:

      Sposób usunięcia:

      • Zwolnić hamulec postojowy.

      • Sprawdzić położenie dźwigni biegu wolnego.

      • Zlecić serwisowi kontrolę poziomu oleju hydraulicznego.

      • W przypadku ujemnych temperatur i zimnego oleju hydraulicznego: Rozgrzewać urządzenie przez przynajmniej 3 minuty.

      Silnik się nie wyłącza (wyłącznik główny w położeniu 0)

      Przyczyna:

      Sposób usunięcia:

      • Zamknąć zawór paliwa przy filtrze paliwa.

      • Odłączyć pompę paliwa.

      • W przypadku ponownego wystąpienia usterki skontaktować się z serwisem.

      Pył podczas zamiatania / niewystarczająca moc ssania

      Przyczyna:

      Sposób usunięcia:

      • Opróżnić pojemnik na śmieci.

      • Włączyć dmuchawę ssącą.

      • Sprawdzić wąż przy dmuchawie ssącej.

      • Sprawdzić / wymienić uszczelki:

        1. Pierścień uszczelniający dmuchawy ssącej.

        2. Uszczelka kasety filtra.

        3. Uszczelki pojemnika na śmieci.

      • Sprawdzić / wyczyścić / wymienić filtr pyłowy.

        1. Sprawdzić poprawność osadzenia filtra.

        2. Czyścić filtr pyłowy przy niewielkich zabrudzeniach.

        3. W przypadku uszkodzenia lub silnego zabrudzenia wymienić filtr pyłowy.

      • Skontrolować zużycie listew uszczelniających, w razie potrzeby ustawić / wymienić je.

      Niedostateczna wydajność zamiatania

      Przyczyna:

      Sposób usunięcia:

      • Skontrolować zużycie walca zamiatającego i szczotek bocznych, w razie potrzeby wymienić je.

      • Skontrolować zużycie listew uszczelniających, w razie potrzeby ustawić / wymienić je.

      • Skontrolować działanie klapy na duże śmieci.

      • Sprawdzić, czy połówki szczotki walcowej są prawidłowo zamocowane.

      • Sprawdzić poziom napełnienia zbiornika oleju hydraulicznego.

      • Skontrolować szczelność układu hydraulicznego.

      Dołączanie szczotek bocznych nie działa

      Przyczyna:

      Sposób usunięcia:

      • Skontaktować się z serwisem.

      Szczotki boczne nie obracają się

      Przyczyna:

      Sposób usunięcia:

      • Sprawdzić poziom napełnienia zbiornika oleju hydraulicznego.

      • Skontrolować szczelność układu hydraulicznego.

      • Sprawdzić, czy na szczotki boczne nie nawinęły się taśmy.

      Opróżnianie pojemnika na śmieci nie działa

      Przyczyna:

      Sposób usunięcia:

      • Skontaktować się z serwisem.

      Nie można uruchomić pojazdu

      Przyczyna:

      Sposób usunięcia:

      • Sprawdzić / naładować akumulator.

      • Włączyć wyłącznik główny.

      • Zająć miejsce na fotelu kierowcy (aktywowany zostanie wyłącznik stykowy fotela).

      • Dźwignia kierunku jazdy w położeniu NEUTRALNYM - pozycja środkowa.

      • Zatankować paliwo, odpowietrzyć układ paliwowy.

      • Sprawdzić, wyczyścić lub wymienić filtr paliwa.

      • Sprawdzić przyłącza i przewody paliwowe.

      • Skontaktować się z autoryzowanym serwisem.

      Silnik pracuje nierównomiernie

      Przyczyna:

      Sposób usunięcia:

      • Wyczyścić / wymienić filtr powietrza.

      • Sprawdzić, wyczyścić lub wymienić filtr paliwa.

      • Zatankować paliwo, odpowietrzyć układ paliwowy.

      • Sprawdzić przyłącza i przewody paliwowe.

      • Skontaktować się z autoryzowanym serwisem.

      Silnik pracuje, ale urządzenie nie jedzie lub jedzie tylko powoli

      Przyczyna:

      Sposób usunięcia:

      • Zwolnić hamulec postojowy.

      • Sprawdzić położenie dźwigni biegu wolnego.

      • Zlecić serwisowi kontrolę poziomu oleju hydraulicznego.

      • W przypadku ujemnych temperatur i zimnego oleju hydraulicznego: Rozgrzewać urządzenie przez przynajmniej 3 minuty.

      Silnik się nie wyłącza (wyłącznik główny w położeniu 0)

      Przyczyna:

      Sposób usunięcia:

      • Zamknąć zawór paliwa przy filtrze paliwa.

      • Odłączyć pompę paliwa.

      • W przypadku ponownego wystąpienia usterki skontaktować się z serwisem.

      Pył podczas zamiatania / niewystarczająca moc ssania

      Przyczyna:

      Sposób usunięcia:

      • Opróżnić pojemnik na śmieci.

      • Włączyć dmuchawę ssącą.

      • Sprawdzić wąż przy dmuchawie ssącej.

      • Sprawdzić / wymienić uszczelki:

        1. Pierścień uszczelniający dmuchawy ssącej.

        2. Uszczelka kasety filtra.

        3. Uszczelki pojemnika na śmieci.

      • Sprawdzić / wyczyścić / wymienić filtr pyłowy.

        1. Sprawdzić poprawność osadzenia filtra.

        2. Czyścić filtr pyłowy przy niewielkich zabrudzeniach.

        3. W przypadku uszkodzenia lub silnego zabrudzenia wymienić filtr pyłowy.

      • Skontrolować zużycie listew uszczelniających, w razie potrzeby ustawić / wymienić je.

      Niedostateczna wydajność zamiatania

      Przyczyna:

      Sposób usunięcia:

      • Skontrolować zużycie walca zamiatającego i szczotek bocznych, w razie potrzeby wymienić je.

      • Skontrolować zużycie listew uszczelniających, w razie potrzeby ustawić / wymienić je.

      • Skontrolować działanie klapy na duże śmieci.

      • Sprawdzić, czy połówki szczotki walcowej są prawidłowo zamocowane.

      • Sprawdzić poziom napełnienia zbiornika oleju hydraulicznego.

      • Skontrolować szczelność układu hydraulicznego.

      Dołączanie szczotek bocznych nie działa

      Przyczyna:

      Sposób usunięcia:

      • Skontaktować się z serwisem.

      Szczotki boczne nie obracają się

      Przyczyna:

      Sposób usunięcia:

      • Sprawdzić poziom napełnienia zbiornika oleju hydraulicznego.

      • Skontrolować szczelność układu hydraulicznego.

      • Sprawdzić, czy na szczotki boczne nie nawinęły się taśmy.

      Opróżnianie pojemnika na śmieci nie działa

      Przyczyna:

      Sposób usunięcia:

      • Skontaktować się z serwisem.

      Komunikaty usterek i symbole

      • (→)

      • (→)

      • (→)

      • (→)

      • (→)

      • (→)

      • (→)

      • (→)

      • (→)

      Przyczyna:

      Zbyt wysoka temperatura płynu chłodzącego.

      Sposób usunięcia:

      • Wyłączyć silnik.

      • Wyczyścić chłodnicę (patrz rozdział „Czyszczenie chłodnicy”).

      • Sprawdzić poziom płynu chłodzącego w silniku, w razie potrzeby uzupełnić.

      • Jeśli lampka kontrolna nie zgaśnie w ciągu 5 minut:

        1. wyłączyć silnik

        2. skontaktować się z serwisem

      Przyczyna:

      Zbyt wysoka temperatura oleju hydraulicznego.

      Sposób usunięcia:

      • Pozostawić silnik pracujący na biegu jałowym aż do zgaśnięcia lampki kontrolnej.

      Przyczyna:

      Zbyt niska temperatura oleju hydraulicznego.

      Sposób usunięcia:

      • Ostrożnie rozgrzewać silnik aż do zgaśnięcia lampki kontrolnej.

      Przyczyna:

      Zbyt wysokie ciśnienie oleju silnikowego.

      Sposób usunięcia:

      • Skontaktować się z serwisem.

      Przyczyna:

      Aktywny hamulec postojowy.

      Sposób usunięcia:

      • Zwolnić hamulec postojowy.

      Przyczyna:

      Niski poziom paliwa.

      Sposób usunięcia:

      • Zatankować paliwo.

      Sposób usunięcia:

      • Odpowietrzyć układ paliwowy, jeśli zbiornik został całkowicie opróżniony.

      Przyczyna:

      Brak ładowania akumulatora.

      Sposób usunięcia:

      • Skontaktować się z serwisem.

      Przyczyna:

      Konieczny proces regeneracji.

      Sposób usunięcia:

      • Wykonać regenerację (patrz rozdział „Regeneracja”).

      Przyczyna:

      Konieczny serwis.

      Sposób usunięcia:

      • Zlecić wykonanie odpowiednich prac w serwisie.

        1. Wskaźnik serwisu musi zostać zresetowany przez serwis.

      Kodowane komunikaty o błędach

      Poniższe kodowane komunikaty o błędach mogą wystąpić w przypadku pracy na poziomie V silników V2403-CR-TE4B-KRC-1 (MC 130 plus, MC 130 classic).

      Jeśli podczas pracy silnika pojawi się błąd, miga kontrolka, ew. jest wyświetlany kod błędu na wyświetlaczu.

      NCD Error
      Kontrolka miga
      U0076
      1Hz (co sekundę) + 5 sekund ciągle + 1 Hz (co sekundę) + 5 sekund ciągle ...
      P0102
      1Hz + 5 sekund ciągle + 1 Hz + 5 sekund ciągle ...
      PCD Error
      Kontrolka miga
      P3014
      1 Hz (co 1 sekundę)
      P1A28
      1 Hz (co 1 sekundę)
      P3015
      1 Hz (co 1 sekundę)
      P2455
      1 Hz (co 1 sekundę)
      • U0076

      • P0102

      • P03014 / P1A28

      • P3015

      • P2455

      U0076

      Przyczyna:

      Brak komunikacji z recyrkulacją spalin

      Sposób usunięcia:

      • Moc silnika spada i pogarsza się dynamika spalin

        1. skontaktować się z serwisem

      P0102

      Przyczyna:

      Przepływomierz powietrza nie działa normalnie

      Sposób usunięcia:

      • Moc silnika spada i pogarsza się dynamika spalin

        1. skontaktować się z serwisem

      P03014 / P1A28

      Przyczyna:

      Błąd w systemie DPF

      Sposób usunięcia:

      • Moc silnika spada i pogarsza się dynamika spalin

        1. skontaktować się z serwisem

      P3015

      Przyczyna:

      Brak funkcji DPF

      Sposób usunięcia:

      • Moc silnika spada i pogarsza się dynamika spalin

        1. skontaktować się z serwisem

      P2455

      Przyczyna:

      Czujnik ciśnienia różnicowego nie działa normalnie

      Sposób usunięcia:

      • Brak zmiany reakcji

        1. skontaktować się z serwisem

      Zawór hydrauliczny obsługi awaryjnej


        1. Pompa ręczna
        2. Zawór kulowy – tryb normalny

        (A) - (E) śruby SW 8

        (F) śruba radełkowana

      1. Usunąć osłonę, w tym celu odblokować śruby (3x) osłony, odkręcając je w lewo.

      Wskazówka

      Do uruchomienia pompy ręcznej potrzebna jest rura ręczna, która znajduje się z boku za fotelem kierowcy.

      Klucz oczkowy SW 8 do odblokowania śrub jest załączony do zestawu.

      Podnoszenie pojemnika na śmieci / ramy montażowej

      1. Wykręcić śruby radełkowane (B, E, F).

      2. Uruchomić pompę ręczną (1).

        Pojemnik na śmieci / rama montażowa zostają podniesione.

      3. Powoli wkręcić śrubę radełkowaną (F).

        Pojemnik na śmieci / rama montażowa zostają opuszczone.

      4. Wkręcić śruby.

        Położenie wyjściowe zostaje przywrócone.

      Podnoszenie podnośnika czołowego / ssawki

      1. Wykręcić śruby (A, D, F).

      2. Uruchomić pompę ręczną (1).

        Podnośnik czołowy / ssawka zostają podniesione.

      3. Powoli wkręcić śrubę radełkowaną (F).

        Podnośnik czołowy / ssawka zostają opuszczone.

      4. Wkręcić śruby.

        Położenie wyjściowe zostaje przywrócone.

      Zwalnianie pneumatycznego hamulca postojowego

      1. Ustawić zawór kulowy (2) w pozycji poziomej.

      2. Wykręcić śrubę (C).

      3. Uruchomić pompę ręczną (1).

        Pneumatyczny hamulec postojowy zostaje zwolniony.

      4. Ustawić zawór kulowy w pozycji pionowej.

      5. Wkręcić śrubę (C).

        Pneumatyczny hamulec postojowy zostaje aktywowany (położenie wyjściowe).

      Akcesoria i części zamienne

      Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urządzenia.

      Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com.

      Lista części zamiennych

      Nr katalogowy
      Nazwa
      Ilość
      Ilustracja
      6.422-522.0
      Oświetlenie robocze LED
      2
      9.654-350.0
      Ramię wycieraczki
      1
      9.654-351.0
      Pióro wycieraczki
      1
      9.989-357.0
      Klakson
      1
      9.656-126.0
      Filtr powietrza w zbiorniku oleju hydraulicznego
      1
      2.852-393.0
      Filtr powietrza i mikropyłów
      1
      6.996-448.0
      Żarówka
      2
      7.651-027.0
      Żarówka
      2
      7.651-028.0
      Żarówka
      2

      Dane techniczne

      • MC 130 Classic

      • MC 130

      • MC 130 Plus

      MC 130 Classic

      Wydajność urządzenia
      Prędkość jazdy (maks.)
      30 (25) km/h
      Prędkość robocza (maks.)
      20 km/h
      Zdolność pokonywania wzniesień (maks.)
      18 %
      Napędzane koła
      2
      Teoretyczna wydajność powierzchniowa
      24000 m2/h
      Szerokość robocza
      1200 - 2400 mm
      Promień skrętu
      1173 mm
      Min. szerokość robocza
      1200 mm
      Standardowa szerokość robocza
      1540 mm
      Akumulator
      Typ akumulatora
      nie wymaga konserwacji
      Pojemność akumulatora
      80 Ah
      Napięcie akumulatora
      12 V
      Wymiary i masa
      Długość
      3955 mm
      Szerokość
      1540 mm
      Wysokość
      2000 mm
      Masa własna (masa transportowa)
      2275 kg
      Dopuszczalna masa całkowita
      3500 kg
      Maks. dopuszczalne obciążenie przedniej osi
      2000 kg
      Maks. dopuszczalne obciążenie tylnej osi
      2000 kg
      Dopuszczalna masa przyczepy (opcja) z hamulcem
      3000 kg
      Dopuszczalna masa przyczepy (opcja) bez hamulca
      750 kg
      Obciążenie podporowe złącza przyczepy (opcja)
      250 kg
      Pojemnik na śmieci
      Pojemność pojemników na śmieci (brutto)
      1300 (1,3) l (m3)
      Wysokość rozładunkowa (maks.)
      1550 mm
      Pojemność zbiornika wody
      195 l
      Szczotka boczna
      Średnica miotły bocznej
      900 mm
      Prędkość obrotowa szczotki bocznej (płynna regulacja)
      0 - 110 1/min
      Silnik spalinowy
      Typ silnika
      Yanmar 3TNV86CT - DKEV
      Konstrukcja
      3-cylindrowy czterosuwowy silnik wysokoprężny z filtrem cząstek stałych (DPF)
      Pojemność skokowa
      1568 cm3
      Rodzaj chłodzenia
      Woda
      Moc silnika przy 2700 obr./min
      32,4 kW
      Typ oleju silnikowego
      Shell Rimula R6 LM 10W-40
      Ilość oleju silnikowego
      maks. 6,7 l
      Pojemność zbiornika paliwa
      50 l
      Rodzaj paliwa
      Olej napędowy l
      Płyn chłodzący (SAE J814C)
      Havoline XLC Antifreeze
      Olej hydrauliczny zgodnie z DIN 51524, cz. 3
      Renol B HV 46
      Ilość oleju hydraulicznego
      43 l
      Wartości określone zgodnie z EN 60335-2-72
      Poziom ciśnienie akustycznego LpA
      75 dB(A)
      Niepewność pomiaru KpA
      3 dB(A)
      Poziom mocy akustycznej LWA
      109 dB(A)
      Niepewność pomiaru KWA
      3 dB(A)
      Drgania przenoszone przez kończyny górne
      0,8 m/s2
      Niepewność pomiaru K
      0,2 m/s2
      Drgania na siedzeniu operatora
      0,2 m/s2
      Niepewność pomiaru K
      0,1 m/s2
      Smary stałe
      Smar wielofunkcyjny
      Do ręcznie smarowanych miejsc

      MC 130

      Wydajność urządzenia
      Prędkość jazdy (maks.)
      30 (25) km/h
      Prędkość robocza (maks.)
      20 km/h
      Zdolność pokonywania wzniesień (maks.)
      25 %
      Napędzane koła
      4
      Teoretyczna wydajność powierzchniowa
      24000 m2/h
      Szerokość robocza
      1200 - 2400 mm
      Promień skrętu
      1173 mm
      Min. szerokość robocza
      1200 mm
      Standardowa szerokość robocza
      1540 mm
      Akumulator
      Typ akumulatora
      nie wymaga konserwacji
      Pojemność akumulatora
      80 Ah
      Napięcie akumulatora
      12 V
      Wymiary i masa
      Długość
      3955 mm
      Szerokość
      1540 mm
      Wysokość
      2000 mm
      Masa własna (masa transportowa)
      2275 kg
      Dopuszczalna masa całkowita
      3500 kg
      Maks. dopuszczalne obciążenie przedniej osi
      2000 kg
      Maks. dopuszczalne obciążenie tylnej osi
      2000 kg
      Dopuszczalna masa przyczepy (opcja) z hamulcem
      3000 kg
      Dopuszczalna masa przyczepy (opcja) bez hamulca
      750 kg
      Obciążenie podporowe złącza przyczepy (opcja)
      250 kg
      Pojemnik na śmieci
      Pojemność pojemników na śmieci (brutto)
      1300 (1,3) l (m3)
      Wysokość rozładunkowa (maks.)
      1550 mm
      Pojemność zbiornika wody
      195 l
      Szczotka boczna
      Średnica miotły bocznej
      900 mm
      Prędkość obrotowa szczotki bocznej (płynna regulacja)
      0 - 110 1/min
      Silnik spalinowy
      Typ silnika
      Yanmar 3TNV86CT - DKEV
      Konstrukcja
      3-cylindrowy czterosuwowy silnik wysokoprężny z filtrem cząstek stałych (DPF)
      Pojemność skokowa
      1568 cm3
      Rodzaj chłodzenia
      Woda
      Moc silnika przy 2700 obr./min
      32,4 kW
      Typ oleju silnikowego
      Shell Rimula R6 LM 10W-40
      Ilość oleju silnikowego
      maks. 6,7 l
      Pojemność zbiornika paliwa
      50 l
      Rodzaj paliwa
      Olej napędowy l
      Płyn chłodzący (SAE J814C)
      Havoline XLC Antifreeze
      Olej hydrauliczny zgodnie z DIN 51524, cz. 3
      Renol B HV 46
      Ilość oleju hydraulicznego
      43 l
      Wartości określone zgodnie z EN 60335-2-72
      Poziom ciśnienie akustycznego LpA
      75 dB(A)
      Niepewność pomiaru KpA
      3 dB(A)
      Poziom mocy akustycznej LWA
      109 dB(A)
      Niepewność pomiaru KWA
      3 dB(A)
      Drgania przenoszone przez kończyny górne
      0,8 m/s2
      Niepewność pomiaru K
      0,2 m/s2
      Drgania na siedzeniu operatora
      0,2 m/s2
      Niepewność pomiaru K
      0,1 m/s2
      Smary stałe
      Smar wielofunkcyjny
      Do ręcznie smarowanych miejsc

      MC 130 Plus

      Wydajność urządzenia
      Prędkość jazdy (maks.)
      40 (30, 25) km/h
      Prędkość robocza (maks.)
      20 km/h
      Zdolność pokonywania wzniesień (maks.)
      25 %
      Napędzane koła
      4
      Teoretyczna wydajność powierzchniowa
      24000 m2/h
      Szerokość robocza
      1200 - 2400 mm
      Promień skrętu
      1173 mm
      Min. szerokość robocza
      1200 mm
      Standardowa szerokość robocza
      1540 mm
      Akumulator
      Typ akumulatora
      nie wymaga konserwacji
      Pojemność akumulatora
      80 Ah
      Napięcie akumulatora
      12 V
      Wymiary i masa
      Długość
      3955 mm
      Szerokość
      1540 mm
      Wysokość
      2000 mm
      Masa własna (masa transportowa)
      2275 kg
      Dopuszczalna masa całkowita
      3500 kg
      Maks. dopuszczalne obciążenie przedniej osi
      2000 kg
      Maks. dopuszczalne obciążenie tylnej osi
      2000 kg
      Dopuszczalna masa przyczepy (opcja) z hamulcem
      3000 kg
      Dopuszczalna masa przyczepy (opcja) bez hamulca
      750 kg
      Obciążenie podporowe złącza przyczepy (opcja)
      250 kg
      Pojemnik na śmieci
      Pojemność pojemników na śmieci (brutto)
      1300 (1,3) l (m3)
      Wysokość rozładunkowa (maks.)
      1550 mm
      Pojemność zbiornika wody
      195 l
      Szczotka boczna
      Średnica miotły bocznej
      900 mm
      Prędkość obrotowa szczotki bocznej (płynna regulacja)
      0 - 110 1/min
      Silnik spalinowy
      Typ silnika
      Kubota V2403-CR-T-EW03
      Konstrukcja
      4-cylindrowy czterosuwowy silnik wysokoprężny z filtrem cząstek stałych (DPF)
      Pojemność skokowa
      2434 cm3
      Rodzaj chłodzenia
      Woda
      Moc silnika przy 2700 obr./min
      48,0 kW
      Typ oleju silnikowego
      Shell Rimula R6 LM 10W-40
      Ilość oleju silnikowego
      maks. 9,5 l
      Pojemność zbiornika paliwa
      50 l
      Rodzaj paliwa
      Olej napędowy l
      Płyn chłodzący (SAE J814C)
      Havoline XLC Antifreeze
      Olej hydrauliczny zgodnie z DIN 51524, cz. 3
      Renol B HV 46
      Ilość oleju hydraulicznego
      43 l
      Wartości określone zgodnie z EN 60335-2-72
      Poziom ciśnienie akustycznego LpA
      74 dB(A)
      Niepewność pomiaru KpA
      3 dB(A)
      Poziom mocy akustycznej LWA
      104 dB(A)
      Niepewność pomiaru KWA
      3 dB(A)
      Drgania przenoszone przez kończyny górne
      0,4 m/s2
      Niepewność pomiaru K
      0,2 m/s2
      Drgania na siedzeniu operatora
      0,5 m/s2
      Niepewność pomiaru K
      0,2 m/s2
      Smary stałe
      Smar wielofunkcyjny
      Do ręcznie smarowanych miejsc

      Ogumienie

      W poniższej tabeli podano wartości ciśnienia w oponach przy różnym obciążeniu osi i różnych prędkościach.

      Maxxis Vansmart A/S AL2 205/65C 8PR 107/105 TL
      Ogumienie całoroczne
      Obciążenie osi (kg)
      1000
      1200
      1400
      1600
      1800
      1950
      Ciśnienie powietrza (bar)
      3,0
      4,75
      Toyo 195/75 R14C 106/104 R
      Ogumienie zimowe (M+S)
      Obciążenie osi (kg)
      1000
      1200
      1400
      1600
      1800
      2000
      Ciśnienie powietrza (bar)
      5,0

      BKT LG306 26x12-12 8 PLY
      Opona do jazdy po trawie
      Obciążenie osi (kg)
      1000
      1200
      1400
      1600
      1800
      2000
      Ciśnienie powietrza (bar) przy prędkości 30 km/h
      1,0
      1,0
      1,3
      1,6
      2,0
      2,4
      Ciśnienie powietrza (bar) przy prędkości 40 km/h
      1,0
      1,1
      1,5
      1,8
      2,2
      2,6
      Deestone D408 26x12-12.00 - 12 10 PLY
      Ogumienie trakcyjne
      Obciążenie osi (kg)
      1000
      1200
      1400
      1600
      1800
      2000
      Ciśnienie powietrza (bar) przy prędkości 30 km/h
      1,3
      1,5
      1,8
      2,0
      2,5
      2,9
      Ciśnienie powietrza (bar) przy prędkości 40 km/h
      1,3
      1,5
      1,8
      2,0
      2,5
      2,9
      BKT Trakmaster AS 300/60-12 109B 8 PR TL
      Obciążenie osi (kg)
      1000
      1200
      1400
      1600
      1800
      2200
      Ciśnienie powietrza (bar)
      3,2

      Dopasowanie osłony ochronnej do różnych opon

      Osłonę ochronną można dopasować do różnych szerokości opon.


        1. Opona, wąska
        2. Osłona ochronna wsunięta
        3. Osłona ochronna wysunięta
        4. Opona, szeroka
      1. Poluzować śruby, po trzy sztuki z przodu z każdej strony.

      2. Dopasować osłonę ochronną do szerokości opony.

      3. Wykręcić śruby, po trzy sztuki z tyłu z każdej strony.

      4. Wysunąć osłonę ochronną.

      5. Z powrotem dokręcić wszystkie śruby.

      Deklaracja zgodności UE

      Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym zasadniczym wymogom dyrektyw UE dotyczącym bezpieczeństwa i zdrowia. Wszelkie nieuzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia.

      Produkt: Zamiatarka

      Typ: PF-D

      Obowiązujące dyrektywy UE

      2006/42/WE (+2009/127/WE)

      2014/30/UE

      2000/14/WE

      Zastosowane normy zharmonizowane

      EN 13019

      EN ISO 14982:2009

      Zastosowana metoda oceny zgodności

      2000/14/WE: Załącznik V

      Poziom mocy akustycznej dB(A)PF-D (MC130)

      Zmierzony: 109

      Gwarantowany: 111

      Niżej podpisane osoby działają na zlecenie i z upoważnienia zarządu.


      Administrator dokumentacji:

      S. Reiser

      Alfred Kärcher SE & Co. KG

      Alfred-Kärcher-Str. 28 - 40

      71364 Winnenden (Germany)

      Tel.: +49 7195 14-0

      Faks: +49 7195 14-2212

      Winnenden, 2018/07/18
