Les denne oversettelsen av den originale driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte sikkerhetsanvisningene. Følg anvisningene.

Oppbevar begge heftene til senere bruk eller for annen eier.

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på en miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Rengjøringsarbeid som medfører oljeholdig spillvann, som f.eks. vask av motor og karosseri, skal bare utføres på vaskeplasser med oljeutskiller.

Arbeid med rengjøringsmidler skal bare utføres på vanntette arbeidsområder som er koblet til kloakksystemet. Ikke la rengjøringsmiddel renne ut i vassdrag eller trenge ned i jordsmonn.

Uttak av vann fra offentlige vassdrag er forbudt i enkelte land.

Aktuell informasjon om innholdsstoffene finner du på: www.kaercher.de/REACH

Høytrykksvaskeren skal kun brukes til private formål.

Høytrykksvaskeren er ment for rengjøring av maskiner, kjøretøy, byggverk, verktøy, fasader, terrasser, hageutstyr osv. med høytrykksvannstråle.

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet.

Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.

---

---

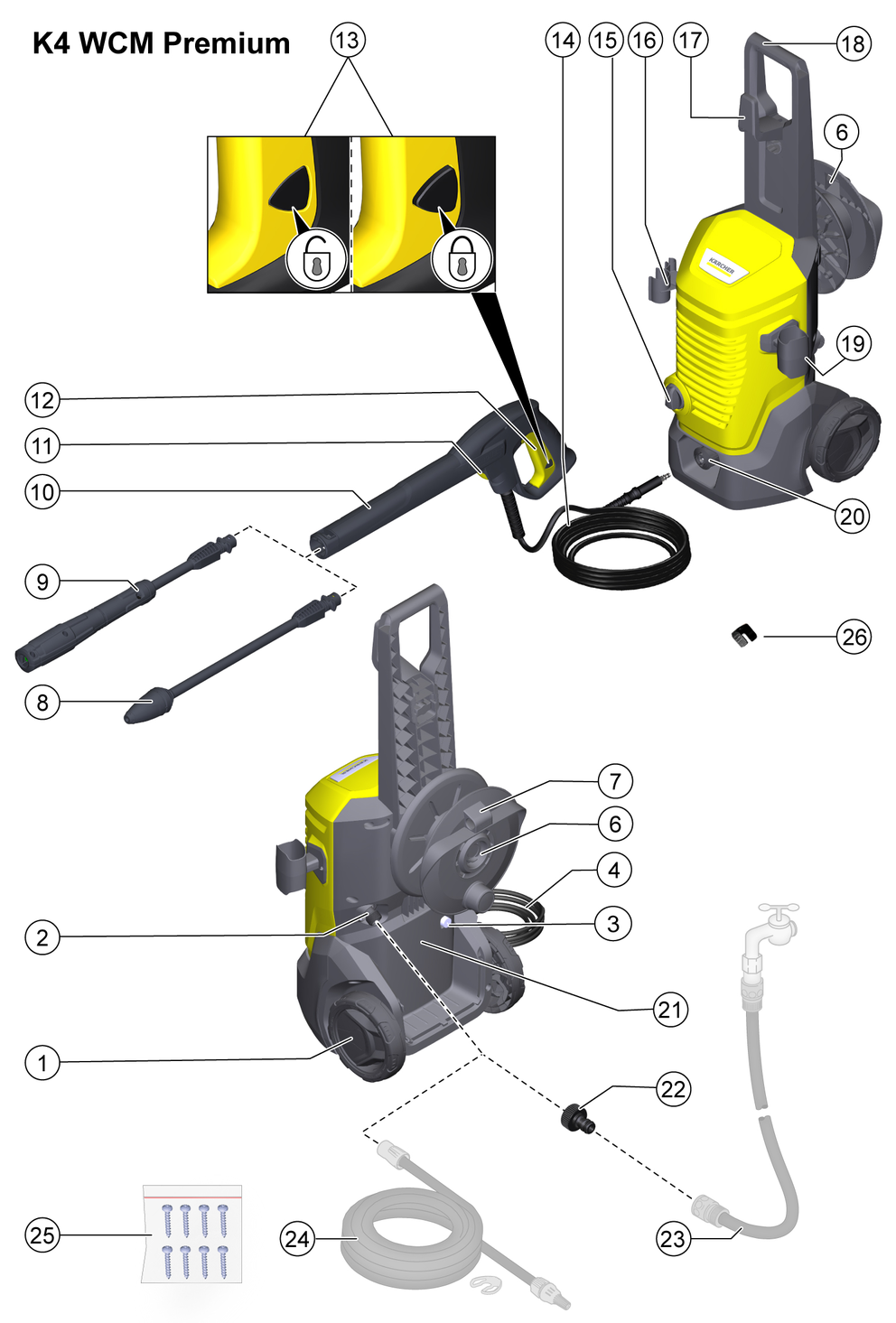

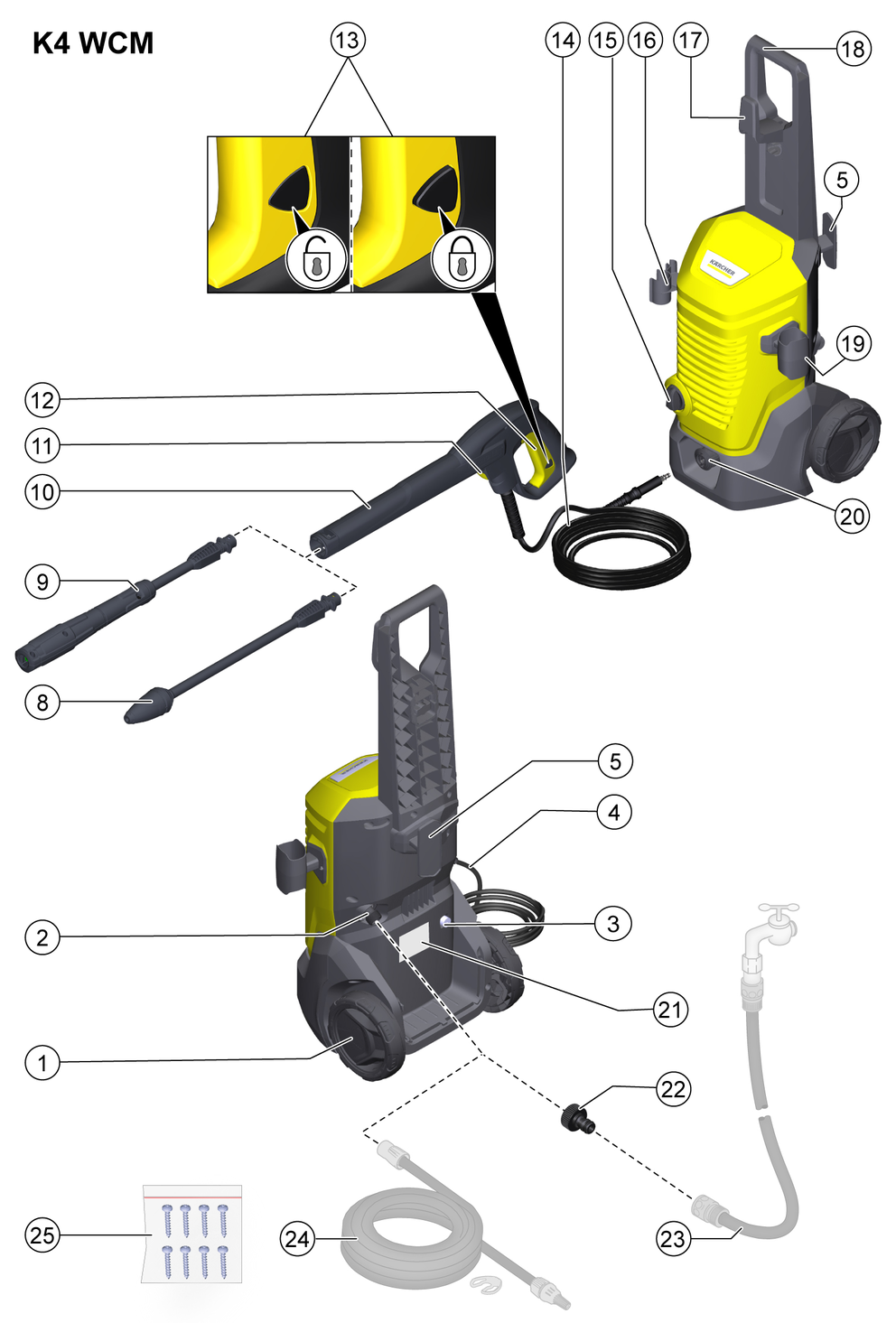

1. Transporthjul
2. Vanntilkobling med innebygd sil
3. Sugeslange for rengjøringsmiddel
4. Strømledning med strømstøpsel
5. Holder til strømtilførselsledning
6. Slangetrommel
7. Holder til høytrykksslange
8. Strålerør med smussfreser for gjenstridige flekker
9. Strålerør Vario Power for de vanligste rengjøringsoppgaveneArbeidstrykket kan økes trinnløst fra SOFT til HARD. For å regulere arbeidstrykket slipper du avtrekkeren på sprøytepistolen og dreier strålerøret til ønsket stilling. Når strålerøret er dreid helt til endeposisjonen i retningen SOFT, kan det doseres inn rengjøringsmiddel.
10. Høytrykkspistol
11. Knapp for å skille høytrykksslangen fra høytrykkspistolen
12. Spak for høytrykkspistol
13. Låsemekanisme høytrykkspistol
14. Høytrykksslange
15. Apparatbryter «0/OFF» / «I/ON»
16. Holder til strålerør
17. Holder til høytrykksslange/strømtilførselsledning
18. Transporthåndtak
19. Holder til høytrykkspistol
20. Hurtigkobling for høytrykkstilkobling
21. Typeskilt
22. Kobling for vanntilkoblingen
23. ** Hageslange (stofforsterket, diameter minst 1/2 tomme (13 mm), lengde minst 7,5 m, med vanlig hurtigkobling)
24. **KÄRCHER sugeslange for vannforsyning fra åpne beholdere (best.nr. 2.643-100)
25. Skruer
26. Klips for høytrykksslange

**tillegg nødvendig

Apparatbryteren forhindrer utilsiktet oppstart av apparatet.

Låsemekanismen sperrer avtrekkeren på høytrykkspistolen og forhindrer at apparatet slås utilsiktet på.

Når du slipper avtrekkeren på høytrykkspistolen, slår trykkbryteren av pumpen og høytrykksstrålen stopper. Hvis du trykker inn avtrekkeren, kobles pumpen inn igjen.

Dersom strømforbruket er for høyt, slår motorvernbryteren av apparatet.

Monter på de løse delene som følger med før apparatet tas i bruk.

Ha klar skruene som følger med og en passende skrutrekker.

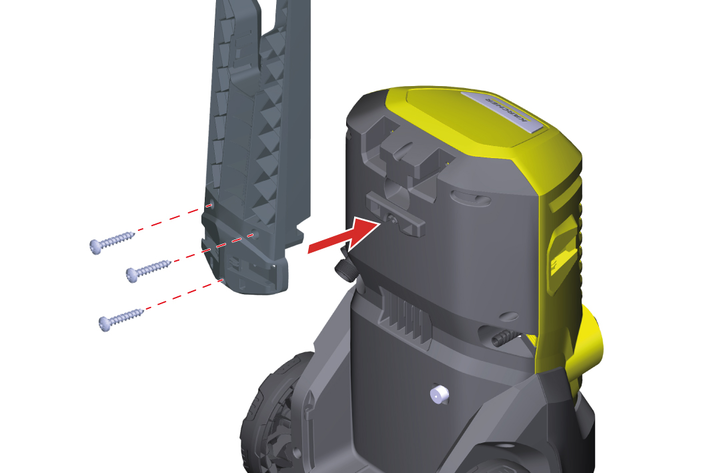

1. Sett på transporthåndtaket.

2. Sikre transporthåndtaket med 3 skruer.

   ---

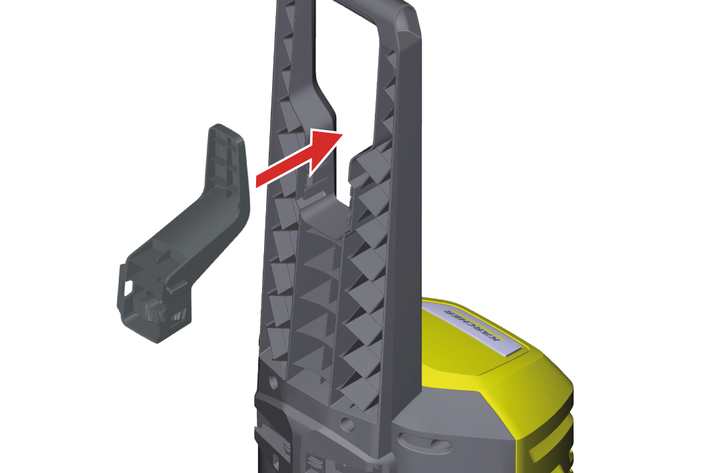

1. Stikk holderen til høytrykksslangen/strømtilførselsledning inn i åpningen midt på transporthåndtaket.

   Holderen klikker på plass.

   ---

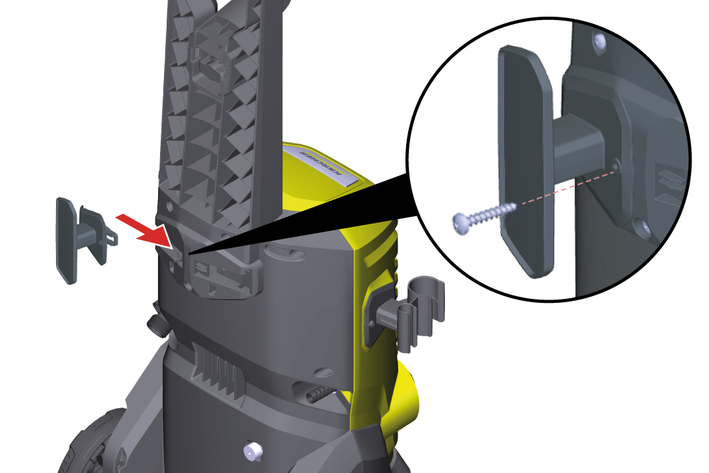

1. Sett holderen til strålerørene inn i åpningen på apparatet.

2. Hold holderen i endeposisjon og sikre den med en skrue.

   ---

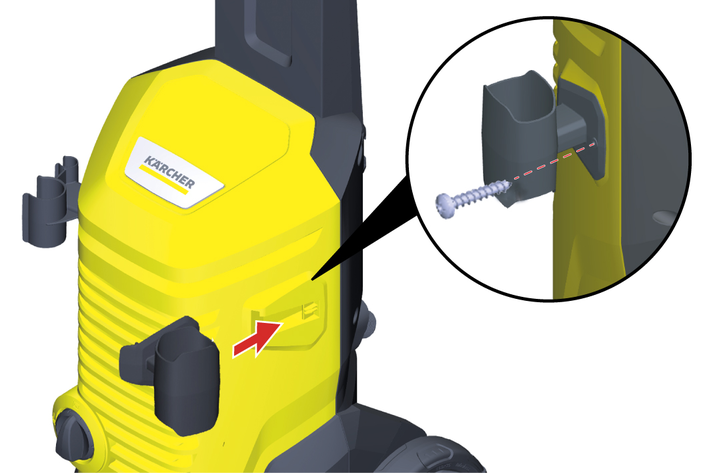

1. Sett holderen til høytrykkspistolen inn i åpningen på apparatet.

2. Hold holderen i endeposisjon og sikre den med en skrue.

   ---



Apparater uten slangetrommel

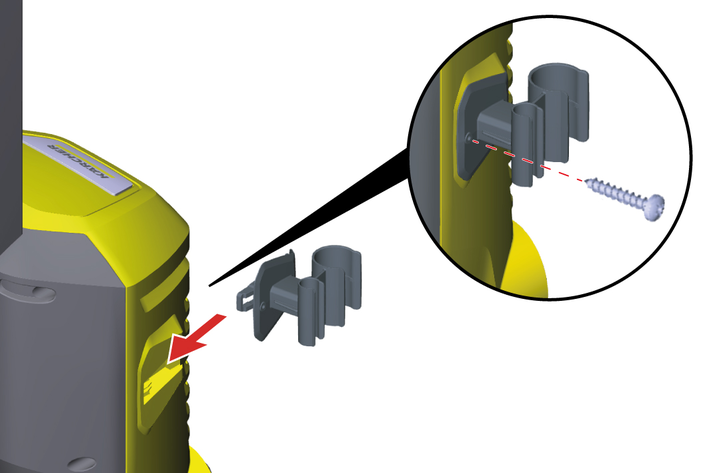

1. Sett holderen til strømtilførselsledningen fra utsiden inn i åpningen på transporthåndtaket.

2. Hold holderen i endeposisjon og sikre den med en skrue.

   ---



Apparater med slangetrommel

1. Sett på holderen til slangetrommelen.

2. Sikre holderen med 2 skruer.

   ---



3. Sett på slangetrommelen.

   Slangetrommelen smetter på plass.

   ---



1. Skru koblingen for vanntilkoblingen på apparatets vanntilkobling.

   ---



1. Sett apparatet på et jevnt underlag.

2. Vikle av høytrykksslangen og løs opp eventuelle løkker og vridninger.

   Merknad

   Apparat med slangetrommel: Under drift må høytrykksslangen være helt trukket av slangetrommelen.

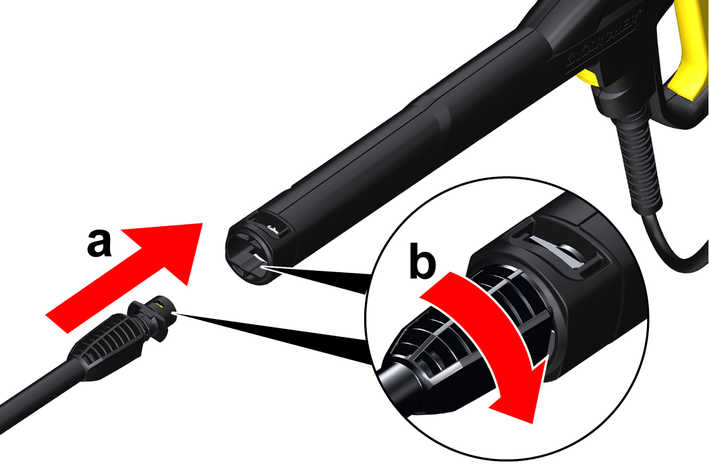

3. Sett inn høytrykksslangen i høytrykkspistolen til du hører at den smekker i lås.

   ---



   Merknad

   Pass på at nippelen står i riktig stilling.

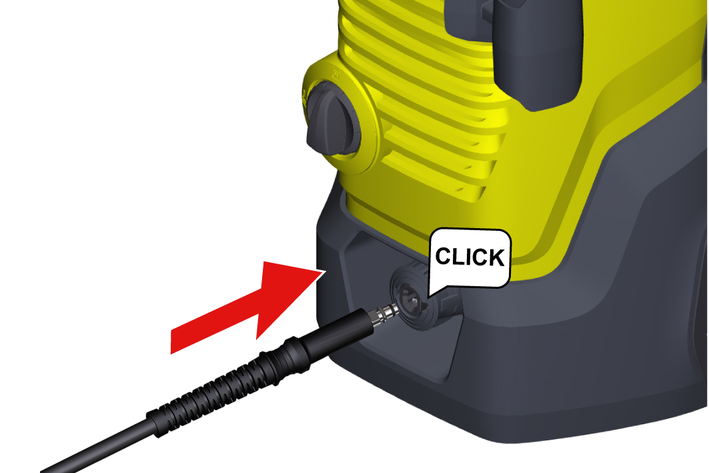

4. Sett inn høytrykksslangen i hurtigkoblingen til du hører at den smekker i lås.

   ---



5. Sjekk at forbindelsen er sikker ved å dra i høytrykksslangen.

6. Sett støpselet inn i en stikkontakt.

Tilkoblingsverdier, se typeskiltet eller kapitlet Tekniske spesifikasjoner.

Overhold vannverkets forskrifter.

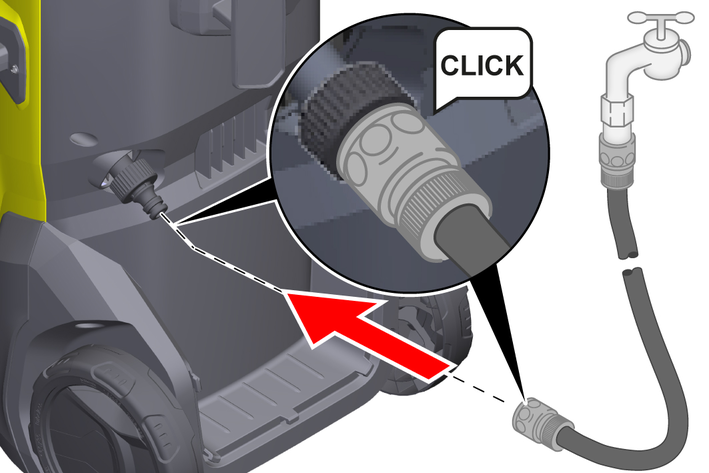

1. Sett hageslangen på koblingen for vanntilkoblingen.

2. Koble hageslangen til vannledningen.

   ---



3. Åpne vannkranen helt.

Høytrykksvaskeren er, sammen med sugeslange med tilbakeslagsventil fra KÄRCHER (spesialtilbehør, bestillingsnr. 2.643-100), egnet til suging av overflatevann, f.eks. fra regntønne eller basseng (maksimal sugehøyde, se kapitlet Tekniske spesifikasjoner).

Det er ikke behov for koblingen for vanntilkoblingen under sugedrift.

1. Fyll sugeslangen med vann.

2. Skru sugeslangen på apparatets vanntilkobling og heng den andre enden i en vannkilde (f.eks. en regntønne).

1. Slå på apparatet «I/ON».

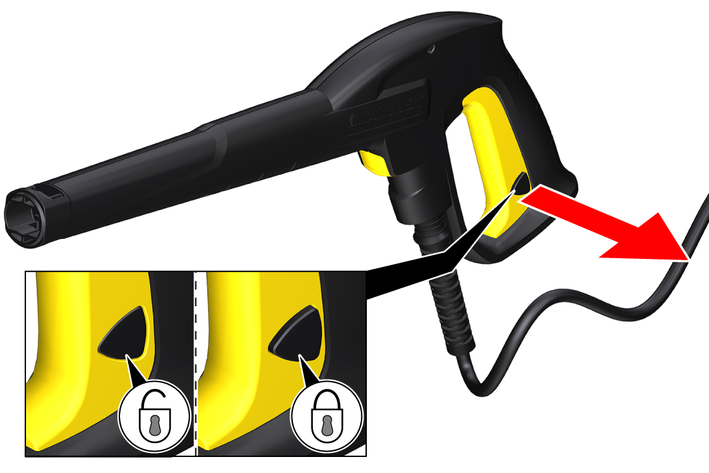

2. Lås opp avtrekkeren på høytrykkspistolen.

3. Trykk inn avtrekkeren på høytrykkspistolen.

   Apparatet slås på.

4. La apparatet gå i maksimalt 2 minutter, til vannet kommer ut av høytrykkspistolen uten bobler.

5. Slipp avtrekkeren på høytrykkspistolen.

6. Lås avtrekkeren på høytrykkspistolen.

1. Sett et strålerør i høytrykkspistolen og lås det ved å dreie det 90° rundt.

   ---



2. Slå på apparatet («I/ON»).

3. Lås opp avtrekkeren på høytrykkspistolen.

4. Trykk inn avtrekkeren på høytrykkspistolen.

   Apparatet slås på.

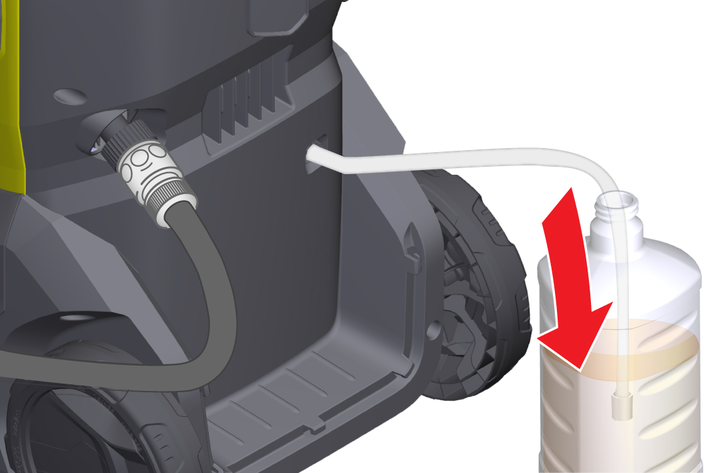

1. Trekk ut så mye av sugeslangen for rengjøringsmiddel som du trenger fra huset.

   ---



2. Heng sugeslangen for rengjøringsmiddel i en beholder med rengjøringsmiddeloppløsning.

3. Bruk strålerøret Vario Power.

4. Drei strålerøret i retningen «SOFT» til det stopper.

   Rengjøringsmiddeloppløsningen blandes i vannstrålen under driften.

1. Spray rengjøringsmiddelet sparsommelig på den tørre overflaten og la det virke litt (ikke tørke).

2. Spyl det løsnede smusset av med høytrykksstrålen.

1. Spyl apparatet med rent vann i ca. 30 sekunder.

1. Slipp avtrekkeren på høytrykkspistolen.

   Når du slipper avtrekkeren, slår apparatet seg av. Høytrykket i systemet opprettholdes.

2. Lås avtrekkeren på høytrykkspistolen.

   ---



3. Slå av apparatet ved arbeidspauser som varer lenger enn 5 minutter «0/OFF».

1. Slipp avtrekkeren på høytrykkspistolen.

2. Steng vannkranen.

3. Trykk inn avtrekkeren på høytrykkspistolen og hold den inne i 30 sekunder.

   Det gjenværende trykket i systemet reduseres.

4. Slipp avtrekkeren på høytrykkspistolen.

5. Lås avtrekkeren på høytrykkspistolen.

6. Koble apparatet fra vannforsyningen.

7. Slå av apparatet “0/OFF”.

8. Trekk støpselet ut av stikkontakten.

1. Trekk apparatet etter transporthåndtaket.

1. Sikre apparatet så det ikke kan skli eller velte.

1. Still apparatet på et jevnt underlag.

2. Ta strålerøret av høytrykkspistolen.

3. Trykk på løsneknappen på høytrykkspistolen og ta av høytrykksslangen.

4. Trykk i pilens retning på huset til høytrykksslangens hurtigkobling, og trekk av høytrykksslangen.

5. Legg bort høytrykksslangen.

   Apparater uten slangetrommel

   Oppbevar høytrykksslangen på apparatet.

   Apparater med slangetrommel

   1. Stikk den ene enden av høytrykksslangen inn i åpningen på forsiden av slangetrommelen.

   2. Drei sveiven for å vikle opp høytrykksslangen.

   3. Før høytrykksslangen med den andre hånden.

      ---



   4. Fest den oppviklede høytrykksslangen til slangetrommelen med klips for høytrykksslange.

      ---



6. Oppbevar strømtilførselsledningen på apparatet.

7. Oppbevar begge strålerørene og høytrykkspistolen på de respektive holderne.

Ved langvarig lagring må du følge tilleggshenvisningene, se kapitlet Stell og vedlikehold.

Følgende må være oppfylt:

• Apparatet er koblet fra vannforsyningen.

• Høytrykksslangen er fjernet.

1. Slå på apparatet «I/ON».

2. Vent i maksimalt 1 minutt, til det ikke kommer mer vann ut av høytrykkstilkoblingen.

3. Slå av apparatet.

4. Oppbevar apparatet og alt tilbehøret i et frostsikkert rom.

Apparatet er vedlikeholdsfritt, dvs. at du ikke må foreta regelmessig vedlikeholdsarbeid.

Rengjør silen i vanntilkoblingen om nødvendig.

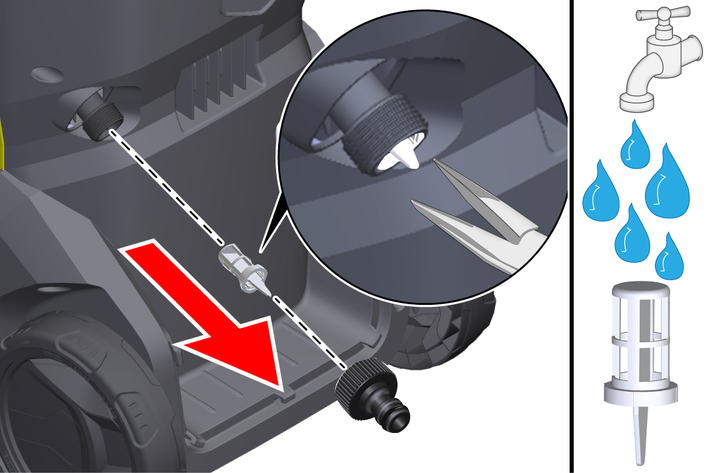

1. Ta koblingen av vanntilkoblingen.

2. Ta ut silen.

3. Rengjør silen under rennende vann.

   ---



4. Sett silen inn i vanntilkoblingen.

Rengjør rengjøringsmiddelfilteret før langtidslagring.

1. Trekk filteret av sugeslangen for rengjøringsmiddel.

2. Rengjør filteret under rennende vann.

   ---



Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

• Apparatet går ikke

• Apparatet starter ikke, motoren brummer

• Apparatet bygger ikke opp trykk

• Store trykksvingninger

• Lekk apparat

• Rengjøringsmiddel suges ikke opp

Tiltak:

1. Trykk inn avtrekkeren på høytrykkspistolen.

   Apparatet slås på.

2. Kontroller at spenningen som er oppgitt på typeskiltet stemmer overens med strømkildens spenning.

3. Kontroller om strømledningen er skadet.

4. Dersom motoren er overbelastet og motorvernbryteren har løst seg ut:

   1. Slå av apparatet «0/OFF».

   2. La apparatet avkjøles i en time.

   3. Slå på apparatet «I/ON» og sett det i drift igjen.

   Hvis feilen oppstår flere ganger, må apparatet kontrolleres av kundeservice.

Årsak:

Spenningsfall forårsaket av svakt strømnett eller ved bruk av en skjøteledning

Tiltak:

1. Når du slår på apparatet, trykker du først inn avtrekkeren på høytrykkspistolen og deretter på “I/ON”.

Årsak:

Vanntilførselen er for liten.

Tiltak:

1. Åpne vannkranen helt.

2. Kontroller at vannmengden i vanntilløpet er stor nok.

3. Kontroller innstillingen på strålerøret.

4. Kontroller at den maksimale sugehøyden ikke er overskredet.

Årsak:

Silen i vanntilkoblingen er skitten.

Tiltak:

1. Ta ut silen i vanntilkoblingen med en flattang.

2. Rengjør silen under rennende vann.

   ---



Årsak:

Det er luft i apparatet.

Tiltak:

1. Luft ut apparatet:

   1. Slå på apparatet i maksimalt 2 minutter uten at strålerøret er satt inn.

   2. Trykk inn høytrykkspistolen og vent til vannet kommer ut uten bobler.

   3. Koble til strålerøret.

Tiltak:

1. Rengjør høytrykksdysen:

   1. Fjern smuss fra dyseboringen med en nål.

   2. Skyll høytrykksdysen forfra med vann.

2. Kontroller vanntilløpsmengden.

Tiltak:

1. Litt lekkasje fra apparatet må man regne med. Ved stor utetthet må du kontakte autorisert kundeservice.

Tiltak:

1. Bruk strålerøret Vario Power, og drei det i retningen «SOFT» til det stopper.

2. Rengjør filteret på sugeslangen for rengjøringsmiddel.

3. Kontroller at sugeslangen for rengjøringsmiddel ikke har en knekk.

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

(Se adresse på baksiden)

• K 4 WCM

• K 4 WCM Premium

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktivene. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: Høytrykksspyler

Type: 1.324-xxx

2006/42/EF (+2009/127/EF)

2014/30/EU

2011/65/EU

2000/14/EF

2009/125/EF

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

2000/14/EF: Vedlegg V

K 4 WCM

Målt: 83

Garantert: 86

K 4 WCM Premium

Målt: 84

Garantert: 86

Undertegnede handler på vegne av og med fullmakt fra styret.

---

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2022/09/01
