Pirms uzsākt ierīces lietošanu, izlasiet šo oriģinālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojieties saskaņā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nākamajam īpašniekam.

Šo grīdas slaucīšanas mašīnu izmanto līdzenu grīdu mitrai tīrīšanai vai pulēšanai.

Izmantojot Combo variantu, pirms tīrīšanas ar slaucīšanas ierīci tiek savākti netīrumi, kas nav pieķērušies.

Ierīci var pielāgot attiecīgajam tīrīšanas uzdevumam, iestatot ūdens daudzumu, kontaktspiedienu, suku apgriezienu skaitu, tīrīšanas līdzekļa daudzumu, kā arī braukšanas ātrumu.

Ar 1000 mm vai 1200 mm darba platumu un 260 l tīrā un netīrā ūdens tvertnes tilpumu iespējama efektīva tīrīšana ilgu darba laiku.

Ierīcei ir braukšanas piedziņa, braukšanas motoru darbina vilces akumulators. Akumulatorus var uzlādēt ar uzlādes ierīci pie 230 V kontaktligzdas.

Akumulators un uzlādes ierīce Package variantos jau ir iekļauti piegādes komplektā.

Šī ierīce ir piemērota komerciālai un rūpnieciskai izmantošanai, piemēram, loģistikas zālēs, rūpnīcās, rūpniecības uzņēmumos, autostāvvietās, izstāžu zālēs un mazumtirdzniecībā. Izmantojiet šo ierīci tikai kā norādīts šajā lietošanas instrukcijā.

• Ierīci drīkst izmantot tikai, lai tīrītu mitrumizturīgas un pret pulēšanu noturīgas grīdas.

• Ierīce ir paredzēta grīdu tīrīšanai iekštelpās vai pārjumtās platībās. Citās pielietojuma zonā ir jāpārbauda, vai nav jāizmanto alternatīvas sukas vai slaucīšanas ierīce.

• Izmantošanas temperatūras diapazons ir no +5 °C līdz +40 °C.

• Ierīce nav piemērota apsalušu grīdu tīrīšanai (piem., saldētavās).

• Ar Combo variantu: Ierīce drīkst pārbraukt pakāpieniem, kas nav augstāki par 2 cm.

• Ierīci nedrīkst izmantot bez netīrā ūdens tvertnē ievietota pūku sieta.

• Ierīce nav paredzēta sabiedriskās satiksmes ceļu tīrīšanai.

• Ierīci nedrīkst izmantot uz spiedienjutīgām grīdām. Ņemiet vērā pieļaujamo virsmas vienības noslodzi. Ierīces radītā slodze uz virsmas vienību ir norādītaTehniskie dati.

• Ierīci drīkst aprīkot tikai ar oriģinālo papildaprīkojumu un rezerves daļām.

• Ierīce nav piemērota lietošanai sprādzienbīstamā vidē.

• Ar ierīci nedrīkst uzņemt uzliesmojošas gāzes, neatšķaidītas skābes vai šķīdinātājus. To vidū ir arī benzīns, krāsas šķīdinātāji un apkures eļļa, kas var veidot sprādzienbīstamus maisījumus, sajaucoties virpulī ar iesūkšanas gaisu. Neizmantojiet acetonu, neatšķaidītas skābes vai šķīdinātājus, jo tie agresīvi iedarbojas uz ierīcē izmantotajiem materiāliem.

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, atbrīvojieties no iepakojuma videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai eļļu, kuri neatbilstošas apstrādes vai nepareizas utilizācijas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās ierīces nedrīkst izmest kopā ar sadzīves atkritumiem.

Pašreizējo informāciju par sastāvvielām atradīsiet: www.kaercher.de/REACH

Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņēmuma izdotie garantijas nosacījumi Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas centrā.

Papildu informācija ir atrodama: www.kaercher.com/dealersearch

Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tīmekļa vietnes servisa sadaļā "Lejupielādes".

Izmantot tikai oriģinālos piederumus un oriģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Pirms ierīces pirmās izmantošanas reizes izlasiet un ievērojiet šo lietošanas instrukciju un pievienoto brošūru 'Drošības norādījumi suku tīrīšanas ierīcēm', Nr. 5.956-251.0, un rīkojieties saskaņā ar tām.

Ierīci ir atļauts izmantot uz virsmām ar ierobežotu slīpumu (skatīt nodaļu "Tehniskie dati").

Ierīci drīkst darbināt tikai tad, kad pārsegs un visi vāki ir aizvērti.

Litija jonu modelī ir uzstādīti litija jonu akumulatori. Uz tiem attiecas īpaši kritēriji. Bojātus akumulatorus drīkst izņemt, uzstādīt un pārbaudīt tikai Kärcher klientu apkalpošanas dienests vai speciālists.

Norādījumus par uzglabāšanu un transportēšanu varat iegūt savā Kärcher klientu apkalpošanas dienestā.

Visu funkciju tūlītējai pārtraukšanai: Iestatiet drošības slēdzi pozīcijā "0".

• Izslēdzot drošības slēdzi, ierīce spēcīgi bremzē.

• Drošības slēdzis tieši ietekmē visas ierīces funkcijas

Ja lietotājs darba laikā vai braucot atstāj sēdekli, sēdekļa slēdzis pēc neilgas pauzītes atslēdz piedziņas motoru.

Rīkojoties ar akumulatoriem, ievērojiet šādas brīdinājuma norādes:

	Ievērot norādes akumulatora lietošanas instrukcijā un uz akumulatora, kā arī šajā lietošanas instrukcijā.
	Valkāt acu aizsarglīdzekļus.
	Pasargājiet bērnus no skābes un akumulatora.
	Sprādzienbīstamība
	Uguns, dzirkstele, atklāta gaisma un smēķēšana ir aizliegta.
	Ķīmiskā apdeguma draudi
	Pirmā palīdzība.
	Brīdinājuma norāde
	Utilizācija
	Izlietotos akumulatorus nedrīkst izmest atkritumos.

---

1. Stūre
2. Tīrā ūdens tvertnes automātiska uzpildīšana
3. Priekšslaucīšanas vienības apvalks***
4. Sānu slota *
5. Vilces motors
6. Norausošās atloces tureklis
7. Pulēšanas mēlīte
8. Iesūkšanas sija

* Izvēles iespēja

*** Tikai Combo variants

---

1. Aizsargjumts *
2. Rotējoša signāluguns *
3. Prožektors, zils, aizmugurē/priekšā *
4. Iesūkšanas caurulīte DOSE tīrīšanas līdzekļa dozēšanai *
5. Netīrā ūdens tvertnes vāks
6. Svaigā ūdens izvades caurule
7. Netīra ūdens novadīšanas šļūtene
8. Manuāla tvertnes tīrīšana – izsmidzināšanas pistole
9. Sūkšanas šļūtene
10. Iesūkšanas sijas aizsargs pret ietriekšanos *
11. Netīrā ūdens tvertnes pārbaudes atvere
12. Netīrumu tvertne ***
13. Tīrā ūdens vāks
14. Vadības panelis

* Izvēles iespēja

*** Tikai Combo variants

---

1. Tīrīšanas līdzekļa vanna DOSE tīrīšanas līdzekļa dozēšanai *
2. Sēdeklis
3. Stūres kloķis
4. Svara regulēšanas svira
5. Sēdekļa garuma regulēšanas svira

* Izvēles iespēja

---

1. Filtra korpusa pārsegs
2. Priekšslaucīšanas vienības apvalks***
3. Sānu slota ***
4. Filtra korpuss
5. Netīrumu tvertne

*** Tikai Combo variants

	Tīrā ūdens izliešana
	Netīrā ūdens izliešana
	Tīrais ūdens
	Tīrā ūdens tvertnes automātiska uzpildīšana
	Lielo netīrumu groza izņemšana
	Nostiprināšanas punkts

* Izvēles iespēja

* Akumulatora uzlādes telpas minimālā ietilpība

** Minimālā gaisa plūsma starp akumulatora uzlādes telpu un vidi

Akumulatorus un uzlādes ierīces var iegādāties no specializētiem tirgotājiem.

Ievietojot mitros akumulatorus, jāievēro turpmākais:

• Jāievēro maksimālie akumulatora izmēri.

• Uzlādējot mitros akumulatorus, sēdeklis ir jāatliec uz augšu.

• Uzlādējot mitros akumulatorus, jāievēro akumulatora ražotāja norādījumi.

Ar Bp variantu akumulatori jau ir iebūvēti. Ja neesat saņēmis Bp variantu, akumulatori tika uzstādīti reģiona filiālē vai pie mazumtirgotāja, kam varat uzticēt šāda uzdevuma paveikšanu. Tas pieejamības, laika, izmaksu, importa, servisa, transportēšanas vai citu iemeslu dēļ var būt jums izdevīgāk.

1. Iestatiet stūres rata pozīciju līdz galam uz priekšu.

2. Atlieciet sēdekli uz priekšu.

3. Noņemiet sēdekļa ierobežotāja skrūvi.

4. Izņemiet sēdekļa kontaktslēdža spraudni un iebīdiet to atpakaļ caur atveri.

   ---



   1. Sēdekļa kontaktslēdža spraudnis

5. Atbloķējiet sēdekli un noņemiet to virzienā uz augšu.

6. Demontējiet sēdekļa kontaktslēdža spraudni no turekļa.

7. Izkariet uz āru sēdekļa konsoles balstus un aizveriet sēdekļa konsoli.

8. Noskrūvējiet sēdekļa konsoles šarnīrus.

9. Novietojiet sēdekļa konsoli kāju nodalījumā.

10. Variantam Dose: Demontējiet tīrīšanas līdzekļa kannas vannu.

11. Variantam Fleet: Demontējiet kabeļus.

12. Noceliet akumulatora pārsegu.

13. Noņemiet tīrā ūdens tvertni labajā pusē.

14. Noņemiet akumulatora kastes sānu paneli labajā pusē.

15. Ievietojiet akumulatoru. Akumulatora savienojumi priekšpusē braukšanas virzienā.

    Norādījum

    Tikai mitrajam akumulatoram:

16. Piegādes komplektā iekļautos pieslēguma kabeļus pieslēdziet pie vēl brīvajām akumulatora polu (+) un (-) spailēm. Novietojiet kabeli tā, lai to nevarētu saspiest ar sēdekli.

    Norādījum

    Litija jonu akumulators tiek piegādāts ar pieslēgtu spraudsavienotāju.

17. Variantam Fleet: Uzstādiet kabeļus.

18. Uzstādiet akumulatora kastes sānu paneli labajā pusē.

19. Uzstādiet tīrā ūdens tvertni labajā pusē.

20. Uzlieciet akumulatora pārsegu.

21. Iespraust akumulatora spraudni.

22. Uzlieciet sēdekļa konsoli.

23. Pieskrūvējiet sēdekļa konsoles šarnīrus.

24. Atveriet sēdekļa konsoli un iekariniet sēdekļa konsoles balstus.

25. Uzstādiet sēdekļa kontaktslēdža spraudni pie turekļa.

26. Ievietojiet sēdekli.

27. Iespraudiet sēdekļa kontaktslēdža spraudni.

28. Uzstādiet sēdekļa ierobežotāja skrūvi.

29. Nolieciet sēdekli uz leju.

30. Iestatiet stūri.

    BRĪDINĀJUMS

    Dzīvības apdraudējums ugunsgrēka vai sprādziena rezultātā, dziļi izlādētu akumulatoru gadījumā!

    Dziļi izlādētu akumulatoru nepareiza uzlāde var izraisīt ugunsgrēku.

    Nedarbiniet ierīci, ja akumulators ir dziļi izlādējies.Pirms sistēmas ekspluatācijas uzsākšanas pārliecinieties, vai akumulators ir uzlādēts.

Ierīci uzlādes laikā nav iespējams izmantot.

1. Piebrauciet ierīci tieši pie uzlādes ierīces, izvairoties no kāpumiem.

2. Atlieciet sēdekli uz augšu.

3. Uzlādes kabeli savienojiet ar akumulatoru.

   1. Svina akumulatora variantam: Atvienojiet akumulatora spraudni un pievienojiet to uzlādes kabelim.

   2. Litija-jonu akumulatora variantam: Savienojiet uzlādes kabeli ar akumulatoru, izmantojot atsevišķu spraudsavienotāju.

4. Pievienojiet uzlādes ierīci elektrotīklam un ieslēdziet to.

1. Svina akumulators:

   1. Izslēdziet uzlādes ierīci un atvienojiet no tīkla.

   2. Atvienojiet akumulatora kabeli no uzlādes kabeļa un pievienojiet to ierīcei.

   Norādījum

   Novietojiet uzlādes kabeli akumulatora nodalījumā tā, lai to nevarētu saspiest.

2. Litija jonu akumulators:

   1. Atvienojiet spraudsavienotāju no uzlādes ierīces.

   Norādījum

   Litija-jonu akumulatora spraudsavienotājs uzlādes laikā paliek savienots ar ierīci.

BĪSTAMI

Ūdens uzpilde akumulatora izlādētā stāvoklī

Skābes noplūdes radīti skābes apdegumu draudi, apģērba bojājumi

Strādājot ar akumulatora skābi, izmantojiet aizsargbrilles, aizsargapģērbu un aizsargcimdus.Ievērojiet priekšrakstus.Iespējamu skābes šļakatu gadījumā, uz ādas vai apģērba, nekavējoties skalot ar lielu ūdens daudzumu.

IEVĒRĪBAI

Ūdens lietošana ar piedevām

Bojāti akumulatori, garantijas zudums

Akumulatoru papildināšanai izmantojiet tikai destilētu vai atsāļotu ūdeni (EN 50272-T3).Neizmantojiet svešas piedevas, tā saucamos uzlabošanas līdzekļus, jo pretējā gadījumā garantija vairs nav spēkā.

1. Stundu pirms uzlādes procesa beigām uzpildīt destilētu ūdeni. To darot, ievērot pareizo skābes līmeni atbilstoši akumulatora marķējumam.

   Uzlādes procesa beigās visām šūnām jāizdala gāzi.

2. Savāciet izlijušo ūdeni. Lai to izdarītu, rīkojieties, kā aprakstīts nodaļas "Kopšana un apkope" sadaļā “Akumulatora tīrīšana”.

Mitrā akumulatora variants:

Akumulatoru uzlādes stāvoklis tiek parādīts vadības pults displejā.

• Joslas garums parāda akumulatora uzlādes līmeni.

Litija-jonu akumulatora variants:

Akumulatoru uzlādes stāvoklis tiek parādīts atsevišķā akumulatoru sistēmas displejā.

• Procentuālā vērtība SoC (State of Charge) norāda uzlādes stāvokli.

1. Noņemiet iepakojuma plēvi.

2. Noņemiet spriegotājsiksnu.

3. Noskrūvējiet no paletes piebraukšanas dēļus un brusas.

   ---



   1. Brusa
   2. Nobraukšanas dēlis
   3. Klucis

4. Novietojiet brusas paletes priekšā.

5. Novietojiet nobraukšanas dēļus uz brusām.

6. Pieskrūvējiet nobraukšanas dēļus.

7. Atbalstīšanas nolūkā pabīdiet iepakojumā iekļauto atbalsta kluci zem rampas.

8. Noņemiet koka sloksnes riteņu priekšā.

   ---



   1. Brusa
   2. Nobraukšanas dēlis
   3. Klucis

9. Nostumiet ierīci no paletes.

1. Ar sviru atbrīvojiet stāvbremzi (skatīt nodaļuIerīces stumšana).

2. Vienai personai ir jāsēž uz sēdekļa un stumšanas laikā, ja rodas bīstama situācija, jānospiež bremžu pedālis.

3. Nostumiet ierīci no paletes pa rampu.

4. Ar sviru aizveriet stāvbremzi.

Lai nobrauktu no paletes, baterijām ir jābūt uzstādītām un uzlādētām.

1. Vadības pultī ievietojiet inteliģento atslēgu.

2. Ieslēdziet ierīci, izmantojot slēdzi Easy apkalpošanas slēdzi.

3. Programmu slēdzi iestatiet uz 'Transportēšanas brauciens'.

4. Braukšanas virziena slēdzi iestatiet pozīcijā “uz priekšu”.

5. Nospiediet gāzes pedāli.

6. Ierīci lēnām nobrauciet no paletes.

7. Izslēdziet ierīci, izmantojot Easy apkalpošanas slēdzi.

Pirms pieņemšanas ekspluatācijā jāuzstāda diskveida sukas (skatīt nodaļu Apkopes darbi).

Sukas ir uzstādītas.

1. Pagrieziet abas fiksācijas sviras uz augšu.

   ---



   1. Sūkšanas šļūtene
   2. Iesūkšanas sijas piekare
   3. Fiksācijas svira
   4. Iesūkšanas sija
   5. Iesūkšanas atloce ar spriegotājsiksnu

2. Iesūkšanas siju ievietot iesūkšanas sijas stiprinājumā.

3. Pagrieziet abas fiksācijas sviras uz leju.

1. apsēsties uz vadītāja sēdekļa;

2. Ievietojiet Intelligent Key atslēgu.

3. Tikai litija jonu akumulatoram: Nospiediet Iesl./Izsl. pogu atsevišķā displeja apakšējā malā.

4. Iestatiet drošības slēdzi pozīcijā "1".

5. Pagrieziet programmu izvēles slēdzi uz vēlamo funkciju.

6. Ja displejā parādās kāds no zemāk redzamajiem rādījumiem, noņemiet kāju no braukšanas pedāļa, iestatiet drošības slēdzi pozīcijā "0" un veiciet nepieciešamos apkopes darbus.

   Displejs	Darbība
   Iesūkšanas sijas apkope	Notīriet iesūkšanas siju.
   Suku galvas apkope	Pārbaudiet suku nodilumu un notīriet.
   Sūkšanas mēlītes apkope	Pārbaudiet sūkšanas mēlīšu nodilumu un noregulējumu.
   Turbīnas sieta apkope	Notīriet turbīnas sietu.
   Tīrā ūdens filtra apkope Filtrs	Iztīrīt tīrā ūdens filtru.

7. Nospiediet informācijas pogu.

8. Atiestatiet atbilstošās apkopes skaitītāju (skatīt “Pelēkā Intelligent Key / Apkopes skaitītāja atiestatīšana”).

   Norādījum

   Ja skaitītājs nav atiestatīts, ieslēdzot ierīci, ikreiz atkal parādās apkopes rādījums.

1. Ieslēgt ierīci.

2. Braukšanas virziena slēdzi iestatiet pozīcijā “uz priekšu”.

3. Programmu slēdzi iestatiet uz 'Transportēšanas brauciens'.

4. Viegli nospiediet gāzes pedāli.

   Bremzēm dzirdami jāatbloķējas. Līdzenā vietā ierīcei jāsāk nedaudz ripot.

5. Atlaidiet braukšanas pedāli.

   Bremzei ir dzirdami jānobloķējas.

Ja stāvbremze nefiksējas, pārtrauciet ierīces ekspluatāciju, nostipriniet to pret nekontrolētu ripošanu un sazinieties ar klientu apkalpošanas dienestu.

1. Ieslēgt ierīci.

2. Braukšanas virziena slēdzi iestatiet pozīcijā “uz priekšu”.

3. Programmu slēdzi iestatiet uz 'Transportēšanas brauciens'.

4. Nospiediet gāzes pedāli.

5. Braukšanas laikā noņemiet kāju no gāzes pedāļa un nospiediet kājas bremzi.

   Ierīcei ir jūtami jāsamazina ātrums.

Ja tas tā nav, izslēdziet ierīci un sazinieties ar klientu apkalpošanas dienestu.

1. Ieņemiet sēdēšanas pozīciju.

2. Ievietojiet Intelligent Key atslēgu.

3. Programmu izvēles slēdzi iestatiet uz “Transportēšanas brauciens”.

4. Braukšanas virzienu iestatiet ar vadības pults braukšanas virziena slēdzi.

5. Braukšanas ātrumu regulējiet, nospiežot braukšanas pedāli.

6. Atlaidiet braukšanas pedāli.

   Ierīce apstājas.

Pārslodzes gadījumā piedziņas motors tiek atslēgts. Displejā parādās traucējuma ziņojums. Vadības ierīces pārkaršanas gadījumā tiek atslēgts attiecīgais agregāts.

7. Ļaujiet ierīcei atdzist vismaz 15 minūtes.

8. Iestatiet programmu slēdzi pozīcijā “0”, tad īsi nogaidiet un iestatiet uz vēlamo programmu.

---

1. 3 pakāpju svara regulēšana, 60–120 kg
2. Atzveltnes slīpuma regulēšana – 3° uz priekšu un 13° uz aizmuguri
3. Sēdekļa garuma regulēšana

1. Darbiniet sēdekļa regulēšanas sviru.

2. Pagrieziet sēdekli vēlamajā pozīcijā.

3. Atlaidiet sēdekļa regulēšanas sviru.

1. Lai noregulētu stūri, atskrūvējiet spārnuzgriežņus.

2. Pozicionējiet stūri.

3. Pievilkt spārnuzgriežņus.

1. Pirms ierīces pieņemšanas ekspluatācijā pūku siets jāpārbauda pēc šādiem punktiem:

   • Vai tas ir uzstādīts?

   • Vai tas ir lietošanai derīgā stāvoklī?

   • Vai tas ir pareizi uzstādīts?

   ---



   1. Pūku siets

2. Nomainiet bojātu pūku sietu.

1. Atbrīvojiet stāvbremzi, atvelkot sviru.

   Norādījum

   Svirai ir jābūt nepārtraukti novilktai.

   BĪSTAMI

   Savainojuma risks ripojošas ierīces dēļ!

   Stāvbremzi var atlaist, tikai noliecoties un uzturoties bīstamajā zonā.

   Izmantojiet kādu priekšmetu, lai noturētu sviru pastāvīgi novilktā stāvoklī, un pēc stāvbremzes atvēršanas nekavējoties pametiet bīstamo zonu.

   ---



   1. Stāvbremzes svira

2. Stumiet ierīci.

3. Atlaižot sviru, atkal aizveriet stāvbremzi.

1. Atveriet svaigā ūdens tvertnes vāku.

2. Piestipriniet tīrā ūdens šļūteni ar skavu.

3. Tīro ūdeni (maksimāli 60 °C) iepildiet līdz aptuveni 5 cm zem iepildīšanas piltuves.

   Norādījum

   Pirms pirmās lietošanas reizes pilnībā piepildiet svaigā ūdens tvertni, lai iztukšotu ūdensvadu sistēmu.

4. Aizveriet netīrā ūdens tvertnes vāku.

1. Ūdens šļūteni savienojiet ar uzpildes automātikas ierīci.

2. Atveriet ūdens ieplūdes atveri (maks. 60 °C, maks. 10 bar).

3. Uzraugiet uzpildi, jo uzpildes automātika pārtrauc ūdens pieplūdi, tiklīdz tīrā ūdens tvertne ir pilna.

4. Aizvērt ūdens pieplūdi.

5. Noņemiet ūdens šļūteni.

 Ieteicamie tīrīšanas līdzekļi

Tīrīšanas līdzeklis tīrajam ūdenim posmā uz tīrīšanas galvu tiek pievienots, izmantojot dozēšanas ierīci.

1. Ievietojiet kannu ar tīrīšanas līdzekli tīrīšanas līdzekļa vannā aiz sēdekļa.

2. Noskrūvējiet kannas vāciņu.

3. Iespraudiet dozēšanas ierīces tīrīšanas līdzekļa iesūkšanas caurulīti kannā.

   Norādījum

   • Ierīces displejā ir svaigā ūdens līmeņa indikators. Ja svaigā ūdens tvertne ir tukša, tiek pārtraukta arī tīrīšanas līdzekļa dozēšana. Tīrīšanas galva turpina darboties bez šķidruma padeves.

   • Ja tīrīšanas līdzekļa tvertne ir tukša, tiek pārtraukta arī dozēšana. Displejā parādās norādes simbols. Uz tīrīšanas galviņu tagad tiek padots tikai tīrs ūdens.

Dažādu tīrīšanas programmu parametri ir jau iepriekš iestatīti ierīcē.

Atkarībā no dzeltenās Intelligent Key dotās atļaujas atsevišķus parametrus iespējams mainīt.

Parametru izmaiņas ir spēkā tikai tik ilgi, līdz ar progrrammas slēdzi tiek ieslēgta cita tīrīšanas programma.

Ja parametri jāmaina neatgriezeniski, iestatīšanai jāizmanto pelēkā viedā atslēga. Iestatījums ir aprakstīts sadaļā "Pelēkā inteliģentā atslēga".

1. Programmu slēdzi iestatiet uz vēlamo tīrīšanas programmu.

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz tiek parādīts vēlamais parametrs.

4. Nospiediet informācijas pogu.

   Iestatītā vērtība mirgo.

5. Iestatiet vēlamo vērtību, pagriežot informācijas pogu.

6. Apstipriniet mainīto iestatījumu, nospiežot informācijas pogu, vai pagaidiet, līdz iestatītā vērtība pēc 10 sekundēm tiek automātiski pārņemta.

Sūkšanas josla ir jāpielāgo tikai īpašos gadījumos. Rūpnīcas iestatījums ir piemērots lielākajai daļai lietojumu.

Nolieci jānoregulē tā, lai iesūkšanas sijas iesūkšanas atloce visā garumā vienmērīgi tiktu piespiesta grīdai.

1. Novietojiet ierīci uz virsmas bez slīpuma.

2. Izvēlieties programmu “Nosūkšana”.

3. Ierīci mazliet pabrauciet uz priekšu.

   Iesūkšanas sija tiek nolaista lejā.

4. Nolasiet līmeņrādi.

   ---



   1. Skrūve
   2. Uzgrieznis
   3. Līmeņrādis

5. Atskrūvējiet M 12 uzgriezni, vienlaikus pieturot M 10 sešstūra skrūvi ar dakšas atslēgu.

6. Skrūvi iestatīt tā, lai līmeņrāža rādījums atrastos starp abām svītriņām.

7. Pievelciet M 12 uzgriezni, pieturot M 10 sešstūra skrūvi ar dakšas atslēgu.

8. Lai pārbaudītu jauno iestatījumu, sūkšanas režīmā nedaudz pabrauciet ierīci uz priekšu ar nolaistu iesūkšanas siju un vērojiet līmeņrādi. Ja nepieciešams, atkārtojiet iestatīšanas procesu.

Slaucīšanas ierīce savāc brīvi guļošus netīrumus pirms grīdas tīrīšanas.

1. Ieslēdziet slēdzi “Slaucīt”.

   Tiek aktivizēta slaucīšanas ierīce.

Lai uzslaucītu lielākus priekšmetus (līdz aptuveni 6 cm augstus), var pacelt lieto netīrumu vārstu.

1. Nospiediet pedāli, lai paceltu lielo netīrumu vārstu.

1. Iestatiet slēdzi “Slaucīt” uz “0”.

Slaucīšanas ierīce tiek deaktivizēta. Pēc slaucīšanas režīma pabeigšanas aptuveni 15 sekundes tiek tīrīts putekļu filtrs.

Sānu suku sistēma atvieglo darbu, kas jāveic tuvu malai.

---

1. Sānu suku sistēmas izvirzīšana/ievirzīšana
2. Sānu suku sistēmas ieslēgšana/izslēgšana

1. Nospiediet slēdzi “Sānu suku sistēmas ieslēgšana/izslēgšana”.

   Sānu suku sistēma tiek ieslēgta/izslēgta.

2. Nospiediet slēdzi “Sānu suku sistēmas ievirzīšana/izvirzīšana”.

   Sānu suku sistēma tiek ievirzīta/ izvirzīta.

1. Programmas izvēles slēdzi iestatiet uz braukšanu.

2. Īsu gabalu turpināt braukt.

   Atlikušais ūdens tiek izsūknēts.

1. Pagrieziet programmu izvēles slēdzi pozīcijā “0”.

2. Tikai litija jonu akumulatoram: Nospiediet Iesl./Izsl. pogu atsevišķā displeja apakšējā malā, līdz akumulatora sistēma tiek pārslēgta gaidīšanas režīmā.

3. Iestatiet drošības slēdzi pozīcijā "0".

4. Izņemiet Intelligent Key atslēgu.

5. BĪSTAMI

   Aizripojošas ierīces radīts traumu un bojājumu risks!

   Ja ierīce nekontrolēti sāk ripot, tā var iespiest vai saspiest ķermeņa daļas, vai tām pārbraukt pāri. Ierīcei saduroties ar priekšmetiem, var rasties materiāli bojājumi.

   Pārliecinieties, ka nav iestatīta braukšanas programma un netiek nospiests akseleratora pedālis.Nodrošiniet ierīci pret aizripošanu.

   Nodrošiniet ierīci pret aizripošanu.

6. Nepieciešamības gadījumā uzlādēt akumulatoru.

1. No stiprinājuma izņemiet netīrā ūdens izvades šļūteni.

2. Nolaidiet šļūtenes galu virs iztecināšanas vietas.

   ---



3. Izteciniet netīro ūdeni, atverot vāku pie izvades šļūtenes.

   Ūdens plūsmu var samazināt, saspiežot vai pagriežot dozēšanas ierīci.

4. No stiprinājuma izņemiet smidzināšanas pistoli.

5. Programmas izvēles slēdzi iestatiet uz transportēšanu.

6. Displejā izvēlieties “Tvertnes skalošana”.

   1. Nospiediet informācijas pogu.

   2. Izvēlieties izvēlni “Tvertnes skalošana”.

7. Atveriet noslēgvārstu netīrā ūdens tvertnes aizmugurē.

8. Ar smidzināšanas sprauslu izskalojiet netīrā ūdens tvertni.

9. Iekariniet smidzināšanas sprauslu stiprinājumā.

10. Aizveriet noteces šļūtenes vāciņu.

11. Netīrā ūdens šļūteni iespiediet ierīces turētājā.

12. Aizveriet noslēgvārstu netīrā ūdens tvertnes aizmugurē.

13. Displejā izvēlieties “Tvertnes skalošana”.

1. Pavelciet uzliktni.

2. Atlieciet uz augšu norausošās atloces turekli.

3. Izņemiet netīrumu tvertni.

   ---



   1. Uzliktnis
   2. Norausošās atloces tureklis
   3. Netīrumu tvertne

4. Iztukšojiet netīrumu tvertni.

5. Ievietojiet netīrumu tvertni.

   Norādījum

   Netīrumu tvertnei ir jānofiksējas.

6. Salieciet norausošās atloces turekli ciet.

1. Izņemiet tīrā ūdens izvades šļūteni no turētāja un ievietojiet to uz leju piemērotā savākšanas iekārtā.

2. Izteciniet tīrīšanas šķīdumu.

3. Noņemiet tīrā ūdens tvertnes vāciņu.

4. Izskalojiet tīrā ūdens tvertni ar tīru ūdeni (ne vairāk kā 60 °C).

1. Programmu slēdzi pagrieziet pozīcijā “OFF”.

2. Izņemiet Intelligent Key atslēgu.

3. Nodrošiniet ierīci pret aizripošanu.

4. Nepieciešamības gadījumā uzlādēt akumulatoru.

Pelēkā Intelligent Key uzraudzības personālam piešķir paplašinātu piekļuvi un iestatīšanas iespējas.

1. Ievietojiet Intelligent Key atslēgu.

2. Izvēlieties vēlamo funkciju, pagriežot informācijas pogu.

1. Programmu slēdzi iestatiet uz “Transportēšanas brauciens”.

2. Nospiediet informācijas pogu.

Transportēšanas brauciena izvēlnē var veikt šādus iestatījumus:

• Apkopes skaitītāja atiestatīšana

• Dienas skaitītāja atiestatīšana

• Atslēgu pārvaldība

• Izvēlēties sukas formu

• Pēcdarbības laiki

• Pamatiestatījums

• Valodas iestatīšana

• Slēdža izvēlne

• Braukšanas ātrums

• Rūpnīcas iestatījums

• Manuālās tvertnes skalošanas pistoles aktivizēšana

Ja displejā redzamie apkopes darbi ir veikti, pēc to izpildes jāveic atbilstošā apkopes skaitītāja atiestatīšana.

1. Grieziet informācijas pogu, līdz parādās „Apkopes skaitītājs".

2. Nospiediet informācijas pogu.

   Tiek parādīti skaitītāja rādījumi.

3. Grieziet informācijas pogu, līdz tiek izcelts dzēšamais skaitītājs.

4. Nospiediet informācijas pogu.

5. Izvēlieties "Yes", pagriežot informācijas pogu.

6. Nospiediet informācijas pogu.

   Skaitītājs tiek dzēsts.

   Norādījum

   Apkopes skaitītāju var atiestatīt tikai klientu apkalpošanas dienests.

   Apkopes skaitītājs parāda laiku līdz nākamajai apkopei, kas jāveic klientu apkalpošanas dienestam.

1. Grieziet informācijas pogu, līdz parādās “Skaitītājs”.

   Šī izvēlne parāda kopējo darba stundu skaitu un dienu skaitītāju.

Dienu skaitītāja nodzēšana:

2. Nospiediet informācijas pogu.

   Tiek parādīta izvēlne “Skaitītājs”.

3. Grieziet informācijas pogu, līdz tiek iezīmēts “Dienas skaitītājs”.

4. Nospiediet informācijas pogu.

Izvēlnes punktā "Atslēgu izvēlne”autorizācijas tiek piešķirtas katrai izmantotajai dzeltenajai inteliģentajai atslēgai, un šai inteliģentajai atslēgai tiek iestatīta displeja valoda.

1. Ievietojiet pelēko Intelligent Key.

2. Grieziet informācijas pogu, līdz displejā parādās izvēlnes punkts "Atslēgu izvēlne".

3. Nospiediet informācijas pogu.

4. Izvelciet pelēko Intelligent Key atslēgu un ievietojiet personalizējamo dzelteno Intelligent Key atslēgu vai balto Intelligent Key atslēgu.

5. Izvēlieties maināmo izvēlnes punktu, pagriežot informācijas pogu.

6. Nospiediet informācijas pogu.

7. Izvēlieties izvēlnes punkta iestatījumu, pagriežot informācijas pogu.

8. Apstipriniet iestatījumu, nospiežot izvēlnes punktu.

9. Izvēlieties nākamo maināmo izvēlnes punktu, pagriežot informācijas pogu.

10. Kad visi iestatījumi ir veikti, pagriežot informācijas pogu, atveriet izvēlni "Saglabāt?".

11. Nospiediet informācijas pogu.

    Piekļuves iespējas ir saglabātas.

    Parādās displejs "Turpināt atslēgu izvēlni”.

    • Yes: Citas Intelligent Key atslēgas programmēšana

    • No: Atslēgu izvēlnes atstāšana

12. Nospiediet informācijas pogu.

Šī funkcija ir nepieciešama, mainot tīrīšanas galviņu.

1. Grieziet informācijas pogu, līdz displejā tiek parādīts izvēlnes punkts “Sukas galva”.

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz ir iezīmēta vēlamā sukas forma.

4. Nospiediet informācijas pogu.

5. Lai nomainītu tīrīšanas galviņu, pārvietojiet pacelšanas piedziņu, pagriežot informācijas pogu:

   • “up”: Pacelšana

   • “down”: Nolaišana

   • “OFF”: Apstāšanās

6. Grieziet informācijas pogu, līdz tiek parādīts izvēlnes punkts "OFF".

7. Nospiediet informācijas pogu.

   Izvēlne tiek aizvērta.

   Vadības sistēma veic restartēšanu.

1. Grieziet informācijas pogu, līdz displejā tiek parādīts izvēlnes punkts “Pēcdarbības laiki”.

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz ir iezīmēta vēlamā funkcija.

4. Nospiediet informācijas pogu.

5. Grieziet informācijas pogu, līdz tiek parādīts vēlamais pēcdarbības laiks.

6. Nospiediet informācijas pogu.

1. Grieziet informācijas pogu, līdz displejā tiek parādīts izvēlnes punkts “Pamatiestatījums”.

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz ir iezīmēti vēlamie piederumi.

4. Nospiediet informācijas pogu, lai apstiprinātu IESLĒGŠANU/IZSLĒGŠANU.

5. Nospiediet informācijas pogu, lai izietu no izvēlnes.

6. Izslēdziet un atkal ieslēdziet ierīci, lai pārņemtu iestatījumu.

1. Grieziet informācijas pogu, līdz displejā tiek parādīts izvēlnes punkts “Valoda”.

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz ir iezīmēta vēlamā valoda.

4. Nospiediet informācijas pogu.

Izmantojot “Slēdža izvēlne”, tiek ieslēgtas un izslēgtas šādas funkcijas:

• Tīrīšanas līdzekļa dozēšana *

• Bākuguns/prožektors *

• Sānu slotu izsmidzināšanas sprauslas

• Sūkšana ar smidzināšanu

• Darba lukturis

• Tvertnes skalošana

“Slēdža izvēlne” ir pieejams visās programmu slēdža pozīcijās, izņemot “OFF”.

1. Nospiediet informācijas pogu.

   Tiek parādīts “Slēdža izvēlne”.

2. Nospiediet informācijas pogu.

   Tiek parādīts aparātā pieejamo funkciju saraksts.

3. Grieziet informācijas pogu, līdz tiek izcelta vēlamā funkcija.

4. Lai izmainītu slēdža stāvokli, nospiediet informācijas pogu.

5. Grieziet informācijas pogu, līdz parādās „Atstāt izvēlni?".

6. Nospiediet informācijas pogu.

* Izvēles iespēja

1. Grieziet informācijas pogu, līdz displejā tiek parādīts izvēlnes punkts “Braukšanas ātrums”.

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz ir iezīmēts vēlamais maksimālais ātrums.

4. Nospiediet informācijas pogu.

Tiek atjaunots visu parametru rūpnīcas iestatījums (izņemot transportēšanas braukšanas ātrumu).

1. Grieziet informācijas pogu, līdz tiek parādīts izvēlnes punkts "Rūpnīcas iestatījums".

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz tiek iezīmēts "Yes".

4. Nospiediet informācijas pogu.

Visi tīrīšanas programmu parametri tiek saglabāti, līdz tiek izvēlēts cits iestatījums vai izslēgta ierīce.

1. Programmu slēdzi iestatiet uz vēlamo tīrīšanas programmu.

2. Nospiediet informācijas pogu.

   Tiek parādīts pirmais iestatāmais parametrs.

3. Nospiediet informācijas pogu

   Iestatītā vērtība mirgo.

4. Iestatiet vēlamo vērtību, pagriežot informācijas pogu.

5. Apstipriniet mainīto iestatījumu, nospiežot informācijas pogu, vai pagaidiet, līdz iestatītā vērtība pēc 10 sekundēm tiek automātiski pārņemta.

6. Izvēlieties nākamo parametru, pagriežot informācijas pogu.

7. Pēc visu vēlamo parametru izmainīšanas grieziet informācijas pogu, līdz parādās izvēlnes punkts "Atstāt izvēlni?".

8. Nospiediet informācijas pogu.

   Izvēlne tiek aizvērta.

Darba laikā veiktās izmaiņas atsevišķu tīrīšanas programmu parametros pēc ierīces izslēgšanas tiek atiestatītas uz pamatiestatījumu.

1. Grieziet informācijas pogu, līdz displejā tiek parādīts izvēlnes punkts “Pamatiestatījums”.

2. Nospiediet informācijas pogu.

3. Grieziet informācijas pogu, līdz ir iezīmēta vēlamā tīrīšanas programma.

4. Nospiediet informācijas pogu.

5. Grieziet informācijas pogu, līdz tiek iezīmēts vēlamais parametrs.

6. Nospiediet informācijas pogu.

   Iestatītā vērtība mirgo.

7. Iestatiet vēlamo vērtību, pagriežot informācijas pogu.

8. Nospiediet informācijas pogu.

Dzeltenā Intelligent Key sniedz piekļuvi funkcijām, kas nepieciešamas tīrīšanas uzdevumam.

Dažādu tīrīšanas programmu parametri ir jau iepriekš iestatīti ierīcē. Atkarībā no dzeltenās Intelligent Key dotās atļaujas atsevišķus parametrus iespējams mainīt.

Displeja teksti parametru iestatīšanai lielākoties ir pašizskaidrojoši.

Parametrs “FACT” (pieejams tikai R tīrīšanas galvai):

• “Fine Clean”: Zems suku apgriezienu skaits pelēkās nokrāsas noņemšanai no keramiskajām grīdām.

• “Whisper Clean”: Vidējs suku apgriezienu skaits ikdienas tīrīšanai ar samazinātu trokšņa līmeni.

• “Power Clean”: Liels suku apgriezienu skaits pulēšanai, kristalizēšanai un slaucīšanai.

• Vispārēja piekļuve, izmantojot Intelligent Key

• Darbības ātrums

• Birs. apg. sk.

• Nosūkšana

• Kontaktspiediens

• Ūdens daudzums

• Tīrīšanas līdzekļa dozēšana

• RAB/ Blue-Spot

• Sūkšana ar smidzināšanu

• Tvertnes skalošana

1. Ar informācijas pogu izvēlieties "Atslēgu izvēlni".

2. Apstipriniet "Piekļuve", nospiežot informācijas pogu.

3. Definējiet citas piekļuves, aktivizējiet un apstipriniet tās ar informācijas pogu

4. Ar informācijas pogu nospiediet uz "Saglabāt?", lai apstiprinātu un saglabātu veiktos iestatījumus.

Ieliekot balto Intelligent Key atslēgu, ierīce tiek atbloķēta un aktivizēta lietošanai ar iepriekš iestatītajiem parametriem.

Baltās Intelligent Key atslēgas ir paredzētas tam, lai katram tīrīšanas uzdevumam izveidotu Intelligent Key atslēgu ar pielāgotiem parametriem.

Parametrus lietotājs nevar izmainīt, un tie nav atkarīgi no tīrīšanas programmas, kura izvēlēta ar programmu izvēles slēdzi (funkcijas “0”, transportēšana un nosūkšana paliek nemainīgas).

Izmantojot pelēko Intelligent Key atslēgu, baltajai Intelligent Key atslēgai var iestatīt šādus parametrus:

• Braukšanas ātrums

• Darbības ātrums

• Sukas apgriezienu skaits (tikai R tīrīšanas galviņai)

• Kontaktspiediens

• Ūdens daudzums

• Tīrīšanas līdzekļa dozēšana

• Nosūkšana

• Darba gaisma

• Rotējoša signāluguns

• Tīrīšanas līdzekļa dozēšanas ON/OFF

• Priekšslaucīšana

• Sūkšanas stieņa ūdens vārsts

• Valoda

1. Ievietojiet pelēko Intelligent Key.

2. Grieziet informācijas pogu, līdz displejā parādās izvēlnes punkts "Atslēgu izvēlne".

3. Nospiediet informācijas pogu.

4. Izvelciet pelēko Intelligent Key atslēgu un ievietojiet balto Intelligent Key atslēgu, kuru paredzēts personalizēt.

5. Izvēlieties maināmo izvēlnes punktu, pagriežot informācijas pogu.

6. Nospiediet informācijas pogu.

7. Izvēlieties izvēlnes punkta iestatījumu, pagriežot informācijas pogu.

8. Apstipriniet iestatījumu, nospiežot izvēlnes punktu.

9. Izvēlieties nākamo maināmo izvēlnes punktu, pagriežot informācijas pogu.

10. Grieziet informācijas pogu, līdz tiek parādīts izvēlnes punkts "Saglabāt?".

11. Nospiediet informācijas pogu.

    Iestatījumi tiek saglabāti.

12. Grieziet informācijas pogu, līdz tiek parādīts izvēlnes punkts "Atstāt izvēlni?".

13. Nospiediet informācijas pogu.

1. Ievietojiet balto Intelligent Key atslēgu.

• Funkcijas “OFF”, braukšana un nosūkšana darbojas kā parasti.

• Visās pārējās programmas izvēles slēdža pozīcijās ir aktīvi baltajā Intelligent Key atslēgā ieprogrammētie parametri. Vairs nevar izvēlēties dažādas tīrīšanas programmas.

1. Ja ir uzstādīta D tīrīšanas galva, noņemiet disku sukas no sukas galvas.

2. Pārvadājot transportlīdzekļos, nodrošiniet ierīci pret slīdēšanu un apgāšanos atbilstīgi spēkā esošajām vadlīnijām.

• Šo ierīci drīkst uzglabāt tikai iekštelpās.

• Pirms ilgstošas uzglabāšanas pilnībā uzlādēt akumulatorus.

• Uzglabāšanas laikā akumulatorus pilnībā uzlādēt vismaz reizi mēnesī.

• Noteciniet un utilizējiet netīro un tīro ūdeni.

Atsevišķo apkopes darbu detalizētus aprakstus skatīt nodaļā Apkopes darbi.

• Notecināt netīro ūdeni.

• Pārbaudīt pūku sietu, nepieciešamības gadījumā iztīrīt.

• Izvelciet laukā, iztukšojiet un iztīriet netīrumu tvertnes.

• Tikai R tīrīšanas galvai: Izņemiet rupjo netīrumu tvertni un iztukšojiet to.

• Ierīces ārpusi notīriet ar mitru drānu, kas samērcēta vieglā ziepjūdenī.

• Notīriet sūkšanas mēlītes, pārbaudiet to nodilumu un nepieciešamības gadījumā veiciet nomaiņu.

• Notīriet pulēšanas mēlītes, pārbaudiet to nodilumu un nepieciešamības gadījumā veiciet nomaiņu.

• Notīriet sukas, pārbaudiet to nodilumu un nepieciešamības gadījumā veiciet nomaiņu.

  Norādījum

  Suku veltņi ir nolietojušies, ja dzeltenie indikatora sariņi ir vienādā garuma ar citiem sariņiem.

• Uzlādējiet svina-skābes akumulatoru.

  • Ja uzlādes līmenis ir zem 50%, uzlādējiet akumulatoru pilnībā un bez pārtraukuma.

  • Ja uzlādes līmenis ir virs 50%, uzlādējiet akumulatoru tikai tad, ja nākamajā lietošanas reizē ir nepieciešams pilns darbības laiks.

• Lielas netīrības gadījumā, iztīriet netīrā ūdens tvertni.

Papildus Combo variantam:

• Pārbaudiet, vai slaucīšanas veltnis un sānu slotas nav nodiluši un vai tajos nav ieķērušies svešķermeņi un iepinušās lentes.

• Izvelciet laukā, iztukšojiet un iztīriet lielo netīrumu grozu.

• Regulāras lietošanas gadījumā svina-skābes akumulatoru vismaz reizi nedēļā nepieciešams uzlādēt pilnībā un bez pārtraukuma.

• Ja ierīce tiek īslaicīgi izslēgta (uzglabāšana): Veiciet akumulatora izlīdzinošo uzlādi.

• Pārbaudīt, vai akumulatora poli nav oksidējušies, nepieciešamības gadījumā notīrīt. Pārbaudīt, vai savienojuma kabeļi ir cieši savienoti.

• Notīrīt blīves starp netīrā ūdens tvertni un vāku un pārbaudīt to hermētiskumu, nepieciešamības gadījumā veikt nomaiņu.

• Akumulatoriem, kam nepieciešama apkope, pārbaudīt šūnu skābes hermēriskumu.

• Tikai R tīrīšanas galvai: Notīriet suku tuneli.

• Ilgstošas dīkstāves gadījumā ierīci novietot uzglabāšanai ar pilnībā uzlādētu akumulatoru. Vismaz reizi mēnesī pilnībā uzlādējiet attiecīgo akumulatoru.

Papildus Combo variantam:

• Pārbaudiet lokano toršu un kustīgo daļu brīvkustību.

• Pārbaudiet slaucīšanas ierīces blīvplākšņu iestatījumu un nodilumu.

Tikai Combo variantam:

1. Pārbaudiet slaucīšanas ierīces piedziņas siksnu (ķīļsiksnu un apaļo siksnu) nodilumu un darbību.

• Klientu servisam ļaut veikt noteikto pārbaudi.

Ar savu izplatītāju Jūs varat vienoties par regulāru drošības pārbaudi vai noslēgt apkopes līgumu. Lūdzu, konsultējieties.

1. Iestatiet programmu Tvertnes skalošana, izmantojot informācijas pogu displejā.

2. Atveriet netīrā ūdens tvertnes tīrīšanas atveres vāciņu.

3. Ar tīru ūdeni izskalot netīrā ūdens tvertni.

4. Notīriet tīrīšanas atveres malu.

5. Atkal aizveriet netīrā ūdens tvertnes tīrīšanas atveres vāciņu.

   Norādījum

   Tīrīšanu var veikt, arī izmantojot citus ūdens avotus.

Ja sūkšanas mēlītes ir nolietotas, tās ir jāpagriež vai jānomaina.

1. Atveriet ekscentrisko sviru (2 x).

2. Noņemiet iesūkšanas siju.

   ---



   1. Pulēšanas mēlīte
   2. Spriegotājsiksna
   3. Ekscentriskā svira (2 x)
   4. Spriegošanas slēdzene

3. Atveriet spriegošanas slēdzeni.

4. Noņemiet spriegotājsiksnu.

5. Noņemiet norausošo atloci.

6. Uzspiediet pagrieztās vai jaunās sūkšanas mēlītes uz iesūkšanas sijas iekšējās daļas izvirzījumiem.

   ---



   1. Spriegotājsiksna
   2. Pulēšanas mēlīte

7. Uzlieciet spriegotājsiksnu.

8. Ievietojiet iesūkšanas siju.

9. Aizveriet ekscentriskās sviras (2 x).

1. Pavelciet uzliktni.

   ---



   1. Uzliktnis

2. Atlieciet norausošās atloces sānu durvis uz augšu.

   1. Norausošās atloces sānu durvis

3. Atlieciet dzelteno aizbīdni uz augšu.

   ---



   1. Aizbīdnis
   2. Drošības vārstulis

4. Aizlieciet prom drošības vārstuli.

5. Noņemiet sukas fiksācijas plāksni.

6. Noņemiet sukas veltni.

7. Ievietojiet jauno sukas veltni.

   Norādījum

   Raugiet, lai, ievietojot sukas veltni, tas tiktu uzsprausts uz sukas tunelī esošās TAPAS.

   ---



   1. KONTAKTI

8. Uzspraudiet atpakaļ sukas fiksācijas plāksni.

9. Aizveriet drošības vārstuli.

10. Nolieciet aizbīdni uz leju āķī.

11. Savāziet ciet norausošās atloces sānu durvis.

Atkārtojiet procesu pretējā pusē.

---

1. Uzliktnis
2. Norausošās atloces sānu durvis

1. Pavelciet uzliktni.

2. Atlieciet norausošās atloces sānu durvis uz augšu.

3. Izskrūvēt skrūves (6 x).

   ---



4. Nomainiet norausošo atloci.

5. Uzstādiet atpakaļ skrūves (6 x).

6. Savāciet ciet norausošās atloces turekli.

1. Pavelciet pie sānu durvīm esošo aizbīdni.

   ---



   1. Skava

2. Atlieciet norausošās atloces sānu durvis uz augšu.

3. Spiediet skavu uz leju.

4. Disku birsti izvelciet uz sāniem zem tīrīšanas galvas.

5. Jauno diskveida suku turēt zem tīrīšanas galvas, paspiest uz augšu un nofiksēt.

6. Atkal savāziet ciet norausošās atloces sānu durvis.

1. Pagrieziet suku pulksteņrādītāja kustības virzienā, līdz atsperes sukas satvere ir vērsta uz priekšu.

2. Atvelciet vaļā atsperes sukas satveri.

   ---



   1. Atsperes sukas satvere

   Suka izkrīt no turētāja.

3. Pārbaudiet, vai sukā nav svešķermeņu (piemēram, iepakojuma lente vai plēve).

4. Notīriet suku zem tekoša ūdens.

5. Atvelciet vaļā atsperes sukas satveri un ievietojiet suku.

Suka ir nolietota, kad sariņu garums atbilst dzeltenā indikatora sariņu garumam.

1. Nomainiet suku (skatīt Birstes nomaiņa).

1. Pagrieziet suku pulksteņrādītāja kustības virzienā, līdz atsperes sukas satvere ir vērsta uz priekšu.

2. Atvelciet vaļā atsperes sukas satveri.

   ---



   1. Atsperes sukas satvere

   Suka izkrīt no turētāja.

3. Uzlieciet jauno suku.

4. Atvelciet vaļā atsperes sukas satveri un ievietojiet suku.

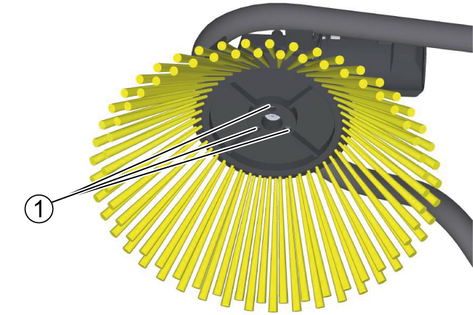

1. Izskrūvējiet skrūvi M6 x 12 (6 x).

   ---



   1. Skrūve M6 x 12
   2. Kronšteins

2. Noņemiet fiksācijas plāksni un norausošo atloci.

3. Uzlieciet jauno norausošo atloci uz fiksācijas plāksnes.

4. Piestipriniet fiksācijas plāksni ar skrūvi M6 x 12 (6 x).

1. Atlieciet priekšslaucīšanas ierīces apvalku uz priekšu.

   ---



2. No aizsargplāksnes izņemiet 4 skrūves.

3. Noņemiet aizsargplāksni.

4. Pārbaudiet, vai iesūkšanas turbīnas siksna nav nodilusi un pareizi turas savā vietā.

   ---



   1. Priekšslaucīšanas ierīces iesūkšanas turbīnas siksna
   2. Slaucīšanas veltņa piedziņas siksna (zem metāla plāksnes apšuvuma)

5. Pārbaudiet, vai slaucīšanas veltņa piedziņas siksna nav nodilusi un pareizi turas savā vietā.

1. Novietojiet ierīci uz līdzenas virsmas.

2. Programmu izvēles slēdzi iestatiet uz “0”.

3. Ar ķīli nodrošiniet ierīci pret ripošanu.

4. Abās pusēs noņemiet netīrumu tvertni.

Priekšējā blīvplāksne

5. Atskrūvējiet uzgriežņus (5 x).

   ---



6. Pozicionējiet blīvplāksni tā, lai tā sekotu kustībai ar 35–40 mm atliekumu atpakaļ.

   ---



   1. Uzgrieznis

7. Pievelciet uzgriežņus (5 x).

Aizmugurējā blīvplāksne

Aizmugurējās blīvplāksnes attālums līdz grīdai ir konstruēts tā, lai tā sekotu kustībai ar 5–10 mm atliekumu atpakaļ.

---



8. Nodilušas blīvplāksnes nomainiet.

9. Demontējiet slaucīšanas veltni (skatīt nodaļu Slaucīšanas veltņa nomaiņa).

10. Atskrūvējiet uzgriežņus (7 x).

    ---



    1. Uzgrieznis

11. Ievietojiet jauno blīvplāksni.

12. Pievelciet uzgriežņus (7 x).

Sānu blīvplāksnes

13. Atskrūvējiet stiprinājuma uzgriežņus.

    ---



14. Iestatiet attālumu līdz grīdai, iebīdot 1–2 mm biezu pamatni.

15. Pozicionējiet blīvplāksni.

16. Pievelciet uzgriežņus.

17. Uzstādiet slaucīšanas veltni.

---



1. Putekļu filtra korpusa vāciņš
2. Skrūve
3. Atloks

1. Atbrīvojiet slaucīšanas ierīces apvalka bloķēšanas mehānismu, iegriežot to iekšā.

2. Atlieciet slaucīšanas ierīces apvalku uz augšu.

3. Noņemiet putekļu filtra korpusa vāciņu.

4. Noņemiet skrūvi (2 x).

5. Pagrieziet atloku pretēji pulksteņrādītāja rādītāja virzienam un izņemiet putekļu filtra gultni.

6. Izņemiet putekļu filtru.

7. Ievietojiet jauno putekļu filtru tā, lai priekšpusē esošās atveres būtu vērstas pret savācēju.

8. Ielieciet atpakaļ putekļu filtra gultni, pagrieziet to pulksteņrādītāja kustības virzienā un cieši pieskrūvējiet.

9. Uzlieciet vāciņu un aizspiediet ciet.

10. Aizveriet slaucīšanas ierīces apvalku.

11. Nodrošiniet apvalka bloķēšanas mehānismu, to izskrūvējot uz āru.

1. Izskrūvējiet skrūves (3 x).

   ---



   1. Skrūves

2. Noņemiet sānu suku.

3. Uzbīdiet jauno sānu suku.

4. Ieskrūvējiet un pievelciet 3 skrūves.

---



1. Metāla plāksnes pārsegs
2. Skrūve
3. Netīrumu tvertne

1. Izvelciet laukā netīrumu tvertni.

2. Izskrūvēt skrūvi.

3. Atlieciet metāla plāksnes pārsegu uz augšu un noņemiet to.

   ---



   1. Lokanā trose
   2. Svārstīklas gultņa skrūve
   3. Pārsegs
   4. Svārstīkla
   5. Pārsega skrūves

4. Izkariet laukā lokano trosi.

5. Izskrūvējiet svārstīklas gultņa skrūvi.

6. Noņemiet svārstīklu.

7. Izskrūvējiet abas pārsega skrūves un noņemiet pārsegu.

8. Izņemiet slaucīšanas veltni.

9. Ievietojiet jauno slaucīšanas veltni.

10. Slaucīšanas ierīci samontējiet atpakaļ apgrieztā secībā.

11. Noregulējiet lokano trosi.

Ja pastāv sala risks:

1. Iztukšojiet tīrā un netīrā ūdens tvertni.

2. Novietojiet ierīci no sala aizsargātā telpā.

1. Notecināt netīro ūdeni.

2. Izlejiet atlikušo tīro ūdeni.

Ja traucējumu neizdodas novērst, izpildot šos norādījumus, sazinieties ar klientu apkalpošanas dienestu.

Operators drīkst nomainīt tikai mehānisko transportlīdzekļu plakanos drošinātājus ar šādām vērtībām:

• 5 A – vadības un avārijas strāvas barošanas avots

• 20 A – uz katru gājiena/aprīkojuma moduļa barošanas avotu

• 50 A – gājiena/tīrīšanas modulis 3 (Combo variants)

Vadības ierīce atrodas zem vadības pults. Lai piekļūtu drošinātājiem, ir jānoņem pārsegs, kas atrodas kāju nodalījuma kreisajā pusē.

---



1. Pārsegs

1. Izskrūvējiet skrūvi (3 x).

2. Noņemiet pārsegu.

3. Nomainiet drošinātāju.

4. Uzlieciet pārsegu.

Displejā parādītu kļūmju gadījumā rīkojieties šādi:

• Kļūdu parādīšana kā ciparu kods

  Ja rodas kļūdas displejs ar ciparu kodu, vispirms atiestatiet kļūdu (ierīci):

  1. Programmu izvēles slēdzi iestatiet uz “0”.

  2. Pagaidiet, līdz displejs ir izslēdzies.

  3. Programmas izvēles slēdzi iestatiet uz iepriekšējo programmu.

     Tikai tad, kad kļūda atkārtojas, veiciet atbilstošos novēršanas pasākumus norādītajā secībā. Programmas izvēles slēdzim jābūt novietotam uz “0”, un Intelligent Key atslēgai jābūt izņemtai.

  4. Ja kļūdu nevar novērst, zvaniet klientu apkalpošanas dienestam, norādot kļūdas ziņojumu.

• Kļūdu parādīšana kā teksts

  1. Izpildiet displejā redzamos norādījumus.

  2. Apstipriniet kļūdu, nospiežot informācijas pogu.

• Ierīci nav iespējams iedarbināt

• Ūdens daudzums nav pietiekams

• Sūkšanas jauda ir pārāk zema

• Tīrīšanas rezultāts nav apmierinošs

• Sukas negriežas

• Pēc izvēles pieejamā bākuguns un/vai darba gaisma nedeg

• Kļūda K1/109

Novēršana:

1. Iespraust akumulatora spraudni.

2. Tikai litija jonu akumulatoram: Nospiediet Iesl./Izsl. pogu atsevišķā displeja apakšējā malā.

3. Drošības slēdzi iestatiet uz “1”.

4. Ievietojiet Intelligent Key atslēgu.

5. Pārbaudiet drošinātāju F1, ja nepieciešams, nomainiet to (skatīt nodaļu Drošinātāju nomaiņa).

6. Pārbaudīt akumulatorus, nepieciešamības gadījumā veikt uzlādi.

Novēršana:

1. Pārbaudiet tīrā ūdens līmeni, ja nepieciešams, piepildiet tvertni pilnībā, lai tiktu izspiests gaiss.

2. Pārbaudīt, vai šļūtenes nav nosprostotas, nepieciešamības gadījumā iztīrīt tās.

3. Izņemiet un iztīriet tīrā ūdens filtru.

4. Atveriet tīrā ūdens lodveida krānu.

Novēršana:

1. Aizveriet netīrā ūdens noteces šļūtenes vāciņu.

2. Notīrīt blīves starp netīrā ūdens tvertni un vāku un pārbaudīt to hermētiskumu, nepieciešamības gadījumā veikt nomaiņu.

3. Iztīriet turbīnas filtru.

4. Notīriet iesūkšanas sijas iesūkšanas atloci, ja nepieciešams, nomainiet to.

5. Pārbaudīt, vai sūkšanas šļūtene nav nosprostota, nepieciešamības gadījumā iztīrīt to.

6. Pārbaudīt sūkšanas šļūtenes hermētiskumu, nepieciešamības gadījumā nomainīt to.

7. Pārbaudīt iesūkšanas sijas iestatījumu.

Novēršana:

1. Iestatiet tīrīšanas uzdevumam atbilstošo tīrīšanas programmu.

2. Izmantojiet tīrīšanas uzdevumam piemērotas sukas.

3. Izmantojiet tīrīšanas uzdevumam piemērotu tīrīšanas līdzekli.

4. Samazināt ātrumu.

5. Iestatiet kontaktspiedienu.

6. Noregulējiet pulēšanas mēlītes.

7. Pārbaudiet suku nodilumu, ja nepieciešams, nomainiet.

8. Pārbaudiet ūdens izvadi.

Novēršana:

1. Samaziniet kontaktspiedienu.

2. Pārbaudiet, vai kāds svešķermenis nebloķē sukas, ja nepieciešams, to izņemiet.

Novēršana:

1. Pārbaudiet drošinātāju F3, ja nepieciešams, nomainiet to (skatīt nodaļu Drošinātāju nomaiņa).

Novēršana:

1. Izslēdziet ierīci.

2. Gaidiet vienu minūti.

3. Ieslēdziet ierīci atkārtoti.

• Ierīce neveic pareizu slaucīšanu

• Slaucīšanas ierīce rada putekļu mākoni

• Tīrīšanas rezultāts malu zonā nav apmierinošs

Novēršana:

1. Pārbaudiet slaucīšanas veltņu un sānu slotu nodilumu, ja nepieciešams, nomainiet tos.

2. Ja slaucīšanas veltnis negriežas, pārbaudiet piedziņas siksnu, ja nepieciešams, notīriet to.

3. Pārbaudiet lielo netīrumu vārsta darbību.

4. Pārbaudiet, vai blīvplāksnes nav nodilušas, ja nepieciešams, iestatiet vai nomainiet tās.

Novēršana:

1. Iztukšojiet netīrumu tvertni.

2. Pārbaudiet slaucīšanas ierīces iesūkšanas turbīnas piedziņas siksnas.

3. Pārbaudiet sūkšanas ventilatora uzmavas blīvi.

4. Pārbaudiet putekļu filtru, ja nepieciešams, iztīriet vai nomainiet to.

5. Pārbaudiet filtra kārbas blīvējumu.

6. Pārbaudiet, vai blīvplāksne nav nodilusi, ja nepieciešams, iestatiet vai nomainiet to.

Novēršana:

1. Pārbaudiet sānu slotu augstuma iestatījumu, ja nepieciešams, iestatiet to.

2. Nomainiet sānu slotas.

• B 260 RI (R100)

• B 260 RI Combo (R100)

• B 260 RI (R 120)

• B 260 RI Combo (R 120)

• B 260 RI (D100)

• B 260 RI Combo (D100)

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Grīdas tīrīšanas mašīna

Tips: 1.480-xxx / 2.480-xxx

2006/42/EK (+2009/127/EK)

2014/30/ES

2014/53/ES (TCU)

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 300 328 V2.2.2

EN 300 330 V2.1.1

EN 300 440 V2.1.1

EN 301 511 V12.5.1

-

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

---

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Vinendene (Winnenden), 01.03.2021.
