      IVM 40/24-2 H

      99899880 (04/24)

      Жалпы нұсқаулар

      Құрылғыны пайдаланбас бұрын, осы түпнұсқа нұсқаулықты оқып, ол бойынша әрекет етіңіз және кейінірек пайдалану үшін немесе келесі иелер үшін сақтап қойыңыз.

      • Алғаш рет іске қоспас бұрын, №5.956-249.0 қауіпсіздік жөніндегі нұсқаулықпен танысып шығыңыз.

      • Пайдалану жөніндегі осы нұсқаулықты және қауіпсіздік жөніндегі нұсқаулықты ұстанбау құрылғының зақымдалуына және құрылғылармен және сол ортада жұмыс істейтін тұлғалардың жарақаттануына әкелуі мүмкін.

      • Тасымалдау кезінде зақымдалған жағдайда дереу дилерге хабарлаңыз.

      Қауіпсіздік нұсқаулары

      Қауіп деңгейлері

      ҚАУІП

      Ауыр жарақаттануға немесе өлімге апарып соғатын тікелей қауіп бойынша нұсқау.

      ЕСКЕРТУ

      Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау.

      АБАЙЛАҢЫЗ

      Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

      НАЗАР АУДАРЫҢЫ

      Материалдық зиянға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

      Техникалық қауіпсіздік бойынша жалпы нұсқаулары

      ҚАУІП

      Құрылғыны және оған арналған заттарды пайдалану, соның ішінде жазылған материалдарды жоюдың қауіпсіздендірілген процедураларын тек білікті қызметкерлердің көмегімен жою.

      ҚАУІП

      Егер бөлмедегі өңделген ауа қайтарылса, бөлмеде L ауа алмасудың жеткілікті мөлшерлемесі болуы керек. Қажетті шекті мәндерді орындау үшін қайтарылатын көлем ағынының мөлшері таза ауа көлемінің 50 %-ынан (бөлме көлемі VR  x ауа алмасу мөлшерлемесі LW) аспауы керек. Желдетудің арнайы шараларынсыз қолданылады: LW= 1 сағ-1.

      ҚАУІП

      Бұл құрылғыда зиянды шаң бар. Босату және техникалық қызмет көрсету бойынша жұмыстарды, оның ішінде шаң жинағыштарды алып тастауды тиісті қорғаныс құралдарын киетін мамандар ғана жүргізе алады.

      ҚАУІП

      Құрылғыны толық сүзгілеу жүйесінсіз пайдаланбаңыз.

      ҚАУІП

      Өңделетін материалдарға қатысты қолданылатын қауіпсіздік техникасының ережелерін сақтаңыз.

      ЕСКЕРТУ

      Құрылғыны ылғалды жерде ашық ауада қолданбаңыз немесе сақтамаңыз.

      ЕСКЕРТУ

      Құрылғының қауіпсіз орналасуы үшін бағыттауыш шығыршыққа тұрақ тежегіштерін қойыңыз. Тұрақ тежегіші ашық болған кезде құрылғы бақылаусыз қозғалуы мүмкін.

      АБАЙЛАҢЫЗ

      Жұмыс кезнідегі ұзақ уақыттық үзіліс кезінде істен шығарыңыз және құрылғыны ажыратқыштар арқылы өшіріп, қуат ашасын ажыратыңыз.

      төтенше жағдай кезіндегі мінез-құлық

      ҚАУІП

      Қысқа тұйықталу немесе басқа электрлік ақаулары кезіндегі жарақат алу және зақымдану қаупі

      Электр тогының соғу қаупі, күйіп қалу қаупі

      Құрылғыны өшіріп, қуат ашасын желіден ажыратыңыз.

        Сүзгі бұзылған жағдайда әрекет ету/ағып кету:

      1. Құрылғыны дереу өшіріңіз.

        Құрылғы енді жұмыс істемеуі мүмкін.

      2. Сүзгіні ауыстырыңыз.

      Мақсатына сәйкес қолдану

      Құрылғы мыналарға арналған:

      • Еден мен қабырға беттерін дымқыл және құрғақ тазалау

      • Құрғақ, жанбайтын, зиянды шаң шөгінділерін шаңсорғышпен тазалау; EN 60335‑2‑69 бойынша H шаң класы

      • Өнеркәсіптік пайдалану, мысалы,сақтау және өндіру аймақтарында

      • Коммерциялық, мысалы, қонақ үйлер, мектептер, емханалар, фабрикалар, дүкендер, кеңселер мен жалға алынған ғимараттарда пайдалану.

      Кез келген басқа пайдалану дұрыс емес болып табылады.

      Сонымен қатар, назар аударыңыз:

      • Құрылғы кранмен тиеуге рұқсат берілмеген.

      • Құрылғы шаң шығаратын машиналарға қосылуға жарамсыз.

      • Құрылғының дұрыс жұмыс істеуіне тек DN40 және DN50 номиналды диаметрі бар сору шлангісі кепілдік береді.

      Қоршаған ортаны қорғау

      Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

      Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нәтижесінде адам денсаулығына және қоршаған ортаға қауіп төндіруі ықтимал, құнды қайта өңделмелі материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген құрылғыларды үй қоқыстарымен бірге тастауға болмайды.

      Құрамдағы заттар бойынша нұсқаулар (REACH)

      Бұйымның құрамындағы заттар туралы соңғы мәліметтерді мына мекенжай бойынша табуға болады: www.kaercher.de/REACH

      Құрал-жабдықтар мен қосалқы бөлшектер

      Тек түпнұсқалы керек-жарақ немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік болады.

      Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді.

      Ескерту:

      • Жеткізу жиынтығына ешқандай керек-жарақтар кірмейді. Керек-жарақтарға қолдану саласына байланысты бөлек тапсырыс беру керек.

      • Құрылғының дұрыс жұмыс істеуіне номиналды диаметрі бар сору шлангісімен ғана (Tехникалық мағлұматтар тарауын қараңыз) кепілдік береді.

      • Қосалқы бөлшектер мен керек-жарақтарды дилерден немесе KÄRCHER филиалынан алуға болады.

      Жеткізілім жиынтығы

      Құрылғы қаптамасын ашқан кезде жинақтың толықтығын тексеріп алыңыз. Тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

      Құрылғының сипаттамасы

      1. Тоқтатқыш тежегіші бар айналмалы дөңгелек
      2. Қоқыс контейнері
      3. Қоқыс контейнеріндегі тығыздағыш тығын
      4. Сүзгі сақинасындағы тығыздағыш тығын
      5. Манометр
      6. Сүзгіні тазалау
      7. Төсеме сақинаны құлыптау
      8. Құрылғыны ауыстырып-қосқыш сору турбинасы
      9. Соратын басы
      10. Сүзгі
      11. Тығыздағыш сақина
      12. Ұстап тұру сүзгісі
      13. Зауыт тақтайшасы
      14. Жылжытуға арналған сап
      15. Желі кабелі
      16. Кабельді ұстағыш
      17. Аралық сақина
      18. Қоқыс контейнерінің тұтқасы
      19. Итеру тұтқасы
      20. Соратын басының ілмегі
      21. Сүзгі сақинасы
      22. Сүзгі сақинасындағы сору тетігі
      23. Қоқыс контейнеріндегі сору тетігі
      24. Шасси

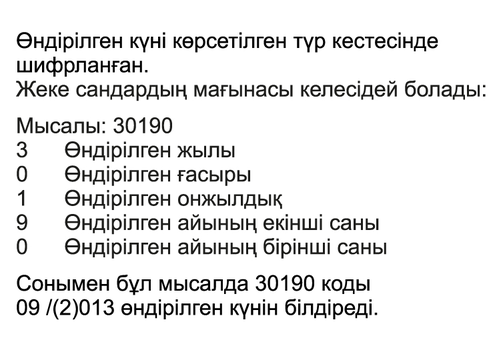

      Құрылғыдағы таңбалар

      Құрылғы H шаң класына дейін шаңды соруға жарамды.

      ЕСКЕРТУ: Бұл құрылғыда зиянды шаңдар бар. Босатуды және техникалық қызмет көрсетуді, соның ішінде шаң дорбасын алуды тек тиісті жеке қорғаныс құралдарын киетін құзыретті тұлғалар жүзеге асыруы керек. Бүкіл сүзгі жүйесі орнатылғанша және көлемді ағын реттегішінің функциясы тексерілгенше қоспаңыз.

      Нұсқау

      Қажет болса, қоса берілген жапсырма парағынан тиісті ұлттық тілдегі жапсырманы алып тастаңыз және оны құрылғыдағы неміс мәтінінің үстіне жабыстырыңыз.

      Жапсырма парағы пайдаланылған сору шлангінің көлденең қимасына арналған максималды төмен қысымның мәндерін көрсетеді. Ағымдағы мәнді манометрден оқуға болады. Осы құрылғыға қолданылатын мәндерді Ең аз көлем шығынын оқыңыз тарауынан қараңыз. Егер мән осы мәннен төмен түссе, сүзгіні тазалау (Негізгі сүзгіні тазалаңыз тарауын қараңыз) немесе ауыстыру керек (Сүзгілерді ауыстырыңыз тарауын қараңыз). Сору шлангісінің әртүрлі қималары керек-жарақтардың әртүрлі қосылым қималарына бейімделуіне мүмкіндік береді.

      Кәдеге жаратуға арналған сөмке
      (Тапсырыс №9.989-606.0)
      Қауіпсіздік сүзгі пакеті
      (Тапсырыс №6.904-420.0)
      Негізгі сүзгі
      (Тапсырыс №9.990-018.0)
      H14 сүзгісі
      (Тапсырыс №9.993-005.0)

      Пайдалануға беру

      ЕСКЕРТУ

      Зиянды шаңынан туындаған қауіп

      Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары.

      Сүзгі элементінсіз шаңсорғышты сормаңыз., әйтпесе ұсақ шаң шығарындыларының көбеюіне байланысты денсаулыққа қауіп төнеді.

      НАЗАР АУДАРЫҢЫ

      Сүзгі элементі жоқ

      Сору қозғалтқышының зақымдануы

      Сүзгі элементінсіз шаңсорғышты сормаңыз.

      1. Құрылғыны жұмыс күйіне келтіріңіз.

      2. Құрылғыны тоқтатқыш тежегіштерімен бекітіңіз.

      3. Соратын бастың дұрыс бекітілгеніне көз жеткізіңіз.

      4. Сору шлангісін (жинаққа кірмейді) таңдалған сору қосылымына салыңыз (Сору қосылымын таңдаңыз тарауын қараңыз).

      5. Басқа сору тетігін тығыздағыш тығынмен мықтап жабыңыз (Сору құбырын жабыңыз тарауын қараңыз).

      6. Қоқыс контейнеріндегі толтыру деңгейін тексеріңіз (Қоқыс контейнерінің толтыру деңгейін тексеріңіз тарауын қараңыз).

      7. Қажет болса, қоқыс контейнерін босатыңыз; (Қоқыс контейнерін босатыңызтарауын қараңыз).

      8. Құрғақ етіп сору алдында, қолдануға байланысты қоқысқа арналған қапты немесе қорғаныс сүзгі қабын салыңыз (Құрғақ сору тарауын қараңыз)

      9. Қажетті керек-жарақтарды (жинаққа кірмейді) сору шлангісіне бекітіңіз.

      Сору қосылымын таңдаңыз

      Қолдану түріне қарай сору шлангісін 2 түрлі сору тетігіне қосуға болады.

      • Сүзгі сақинасындағы сору тетігі

        • Қоқысқа арналған қабы бар құрғақ шаңсорғыш: Аз уақыт ішіндегі сору материалының көп мөлшері, көлемді шаң

          Қоқысқа арналған қапты жеткізу көлеміне кірмейді және оған бөлек тапсырыс беруге болады, тапсырыс №9.989-606.0 (5 дана).

        • Ылғалды сору

      • Қоқыс контейнеріндегі сору тетігі

        • Қауіпсіздік сүзгі пакеті бар құрғақ шаңсорғыш: Үздіксіз көп мөлшердегі сору материалының көп мөлшері, ұсақ шаң

          Құрылғы тығыздағыш қақпағы бар қорғаныс сүзгі қабымен жабдықталған, тапсырыс №6.904-420.0 (5 дана).

        • Ылғалды сору

      Шаңсорғышқа бір уақытта екі сорғыш түтік қосылмауы мүмкін. Сору тетігі тығыздағыш тығынмен мықтап жабылуы керек.
      Қоқысқа арналған қап пайдаланған кезде төменгі сору тетігі мықтап жабылуы керек.
      Қоқысқа арналған қап пайдаланған кезде жоғарғы сору тетігі мықтап жабылуы керек.

      Сору құбырын жабыңыз

      ЕСКЕРТУ

      Жарақат алу қаупі

      Терінің, өкпенің және көздің ұсақ шаңның әсерінен зақымдануы

      Сору шлангты алып тастағаннан кейін сору қосылымын тығыздағыш тығынмен жабу керек.

      1. Тығыздағыш тығынды сору шлангісіне дәл салыңыз.

      2. Тығыздағыш тығынды мүмкіндігінше итеріңіз.

      Қоқыс контейнерінің толтыру деңгейін тексеріңіз

      Қоқыс контейнеріндегі сору тетігі төменгі жиегіне дейін толған кезде, оны босату керек. Максималды толтыру деңгейінен асып кетсе, құрылғы автоматты түрде өшпейді.

      1. Қоқыс контейнеріндегі толтыру деңгейін жүйелі түрде тексеріңіз.

      Пайдалану

      ЕСКЕРТУ

      Зиянды шаңынан туындаған қауіп

      Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары.

      Екі сүзгі элементінсіз шаңсорғышты сормаңыз., әйтпесе ұсақ шаң шығарындыларының көбеюіне байланысты денсаулыққа қауіп төнеді.

      НАЗАР АУДАРЫҢЫ

      Ұсақ шаңның ену қаупі

      Сору қозғалтқышының зақымдану қаупі.

      Шаң сору кезінде негізгі сүзгі элементін ешқашан шешпеңіз.

      Құрғақ сору

      ЕСКЕРТУ

      Сорғыш тетіктерді дұрыс ұстамау салдарынан болған шаң шығарындыларының көбеюі

      Шаңды жұтудан туындайтын, құрылғының ақауларынан болатын тыныс алу жолдарының аурулары

      Құрылғыға бір уақытта 2 сору шлангілерін қоспаңыз. Сору тетігі тығыздағыш тығынмен мықтап жабылуы керек.

      Жоюға арналған қапты тек үстіңгі сору саптамасымен бірге пайдаланғаныңызға көз жеткізіңіз, әйтпесе шаң сору кезінде ол жоғары қарай сорылады.

      Қоқысқа арналған қап пайдаланған кезде төменгі сору тетігі мықтап жабылуы керек.

      Қоқысқа арналған қап пайдаланған кезде жоғарғы сору тетігі мықтап жабылуы керек.

      Нұсқау

      Бұл құрылғының көмегімен шаңның барлық түрлерін M шаң класына дейін жинауға болады. Шаң жинайтын қапты пайдалану заң бойынша талап етіледі.

      Нұсқау

      Құрылғыны құрғақ, жанбайтын шаңды соруға арналған өнеркәсіптік шаңсорғыш ретінде қолдануға болады.

      1. Сорылатын материалға қарай сору қосылымын таңдаңыз (Сору қосылымын таңдаңыз тарауын қараңыз).

      2. Таңдалған сору қосылымына байланысты қоқысқа арналған қапты немесе қорғаныс сүзгі қабын салыңыз (Қоқысқа арналған қапты/қорғаныс сүзгі қабын салыңыз тарауын қараңыз).

      Ылғалдан құрғақ шаңсорғышқа ауысыңыз

      НАЗАР АУДАРЫҢЫ

      Ылғал тазалаудан құрғақ тазалауға ауысу

      Сүзгінің зақымдану қаупі

      Ылғалды сүзгі элементі болса, құрғақ шаңды сормаңыз, өйткені бұл сүзгіні бітеп тастайды және жарамсыз етеді.

      1. Құрғақ шаңсорғышқа ылғалды сүзгіні қолданар алдында жақсылап құрғатыңыз немесе оны құрғақ сүзгіге ауыстырыңыз.

      2. Қажет болса, сүзгіні өзгертіңіз.

      Қоқысқа арналған қапты/қорғаныс сүзгі қабын салыңыз

      1. Құрылғыны тоқтатқыш тежегіштерімен бекітіңіз.

      2. Тұтқаны жоғары қарай тартыңыз.

        Қоқыс контейнерінің құлпы ашылып, төменге қарай түседі.

      3. Тұтқа арқылы қоқыс контейнерін құрылғыдан шығарыңыз.

        4. Қоқысқа арналған қапты салыңыз

      4. Қоқысқа арналған қапты қоқыс контейнеріне салыңыз және оны контейнер қабырғасы мен түп жағына мұқият қойыңыз.

      5. Қоқыс контейнері арқылы қоқысқа арналған қаптың шетіне қарай бұраңыз.

        6. Қорғаныс сүзгі қабын орнатыңыз

      6. Қорғаныс сүзгі қабын бекітіңіз.

      7. Қоқыс контейнері арқылы қорғаныс сүзгі қабының шетіне бұраңыз.

        8. ЕСКЕРТУ

        Қоқыс контейнерін құлыптау барысында дұрыс мән бермеу

        Қысылып қалу қаупі бар

        Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз.

        Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз.

      8. Қоқыс контейнерін салып, тұтқамен бекітіңіз.

      Ылғалды сору

      ҚАУІП

      Зиянды шаңынан туындаған қауіп

      Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары.

      Ылғалды сору кезінде зиянды шаң жиналмайды.

      НАЗАР АУДАРЫҢЫ

      Қоқыс контейнерінің толып кету салдарынан болған зақымдану қаупі

      Сұйықтық көп мөлшерде сіңетін болса, қоқыс контейнері бірнеше секунд ішінде толтырылып, толып кетуі мүмкін.

      Толтыру деңгейін үнемі тексеріп отырыңыз.

      1. Ылғалды сору алдында қоқысқа арналған қапты немесе қорғаныс сүзгі қабын алып тастаңыз (Қоқысқа арналған қапты/қорғаныс сүзгі қабын алып тастаңыз тарауын қараңыз).

      Қоқысқа арналған қапты/қорғаныс сүзгі қабын алып тастаңыз

      1. Құрылғыны тоқтатқыш тежегіштерімен бекітіңіз.

      2. Қажет болса, сору шлангісін алып тастаңыз.

      3. Қоқыс контейнеріндегі сору қосылымын жабыңыз (Сору құбырын жабыңыз тарауын қараңыз).

      4. Тұтқаны жоғары қарай тартыңыз.

        Қоқыс контейнерінің құлпы ашылып, төменге қарай түседі.

      5. Тұтқа арқылы қоқыс контейнерін құрылғыдан шығарыңыз.

        6. Кәдеге жаратуға арналған сөмкені алыңыз

      6. Қоқысқа арналған қапты жоғары тартыңыз.

      7. Қоқысқа арналған қапты кабель белтартпасы көмегімен мықтап жабыңыз.

      8. Қоқысқа арналған қапты шығарыңыз.

      9. Жарғылық ережелерге сәйкес қоқысқа арналған қапты тастаңыз.

        10. Қауіпсіздік сүзгі пакетін алып тастаңыз

      10. Қорғаныс сүзгі қабын жоғары тартыңыз.

      11. Қорғаныс пленкасын алып тастаңыз.

      12. Қорғаныс сүзгі қабын өздігінен жабысатын бастырмамен жабыңыз.

      13. Қорғаныс сүзгі қабын артқа қарай тартыңыз.

      14. Қорғаныс сүзгі қабыны сору қосылымының саңылауын тығыздауыш қақпақпен мықтап жабыңыз.

      15. Қорғаныс сүзгі қабы бекітілген кабель белтартпасымен мықтап жабыңыз.

      16. Қорғаныс сүзгі қабы қоқыс контейнерінен алып тастаңыз.

      17. Қоқыс контейнерін дымқыл шүберекпен тазалаңыз.

      18. Қорғаныс сүзгі қабын заңды ережелерге сәйкес шаң өткізбейтін қапшыққа тастаңыз.

        19. ЕСКЕРТУ

        Қоқыс контейнерін құлыптау барысында дұрыс мән бермеу

        Қысылып қалу қаупі бар

        Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз.

        Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз.

      19. Қоқыс контейнерін салып, тұтқамен бекітіңіз.

      Ылғалды соруды аяқтаңыз

      ЕСКЕРТУ

      Ағынды суларды дұрыс емес кәдеге жарату

      Қоршаған ортаның ластануы

      Ағынды суларды тазарту бойынша жергілікті ережелерді сақтаңыз.

      1. Сүзгіні құрғатыңыз.

      2. Қоқыс контейнерін дымқыл шүберекпен тазалап, құрғатыңыз.

      Құрылғыны қосу

      1. Ашаны розеткаға салыңыз.

      2. Сору турбинасы құрылғысының қосқыштарын пайдаланып құрылғыны қосыңыз.

        Нұсқау

        Әрқашан сору турбиналарын бірінен соң бірін қосып, өшіріп отырыңыз. Манометрдің ең аз көлем шығынын және дұрыс жұмыс істеуін бақылау үшін барлық сору турбиналары қосулы болуы керек.

      3. Шаң сору процесін бастаңыз.

      Ең аз көлем шығынын оқыңыз

      Құрылғының алдыңғы жағында сору вакуумын көрсететін манометр орнатылған. Максималды теріс қысымға (кестені қараңыз) жетсе, негізгі сүзгіні тазалау керек (Негізгі сүзгіні тазалаңыз тарауын қараңыз). Бұл мән құрылғының өнімділігіне және пайдаланылған сору шлангісіне байланысты. Теріс қысым тазалау арқылы айтарлықтай төмендемесе, сүзгіні ауыстыру қажет (Сүзгілерді ауыстырыңыз тарауын қараңыз).

      НАЗАР АУДАРЫҢЫ

      Максималды теріс қысымынан асып кетіңіз

      Сорудың жоғалуы

      Көрсетілген мәннен асып кетсе, ауа жылдамдығы 20 м/с төмен түседі. Сүзгіні тазалаңыз немесе ауыстырыңыз.

      Сору номиналды ені
      Максималды теріс қысымы
      DN40
      13,15 кПа (131,5 мбар)
      DN50
      10,0 кПа (100 мбар)
      DN70
      ---

      Негізгі сүзгіні тазалаңыз

      Манометрде максималды теріс қысым көрсетілсе (Ең аз көлем шығынын оқыңыз тарауын қараңыз), негізгі сүзгіні тазалау керек.

      1. Шаң сору процесінде кіріс саңылауды немесе сору шлангісін жабыңыз.

      2. Сүзгіні тазалау қақпағын 3–4 рет тарта отырып, әр жолы 1–2 с ашық ұстаңыз.

      Құрылғыны өшіру

      1. Сору турбинасы құрылғысының қосқыштарын пайдаланып құрылғыны өшіріңіз.

      2. Ашаны суырып алыңыз.

      Әрбір тазалаудан кейін

      Қоқыс контейнерін босатыңыз

      Кіріс саңылау немесе сору түтігі жабық.

      1. Сору турбинасы құрылғысының қосқыштарын пайдаланып құрылғыны қосыңыз.

      2. Негізгі сүзгіні тазалаңыз (Негізгі сүзгіні тазалаңыз тарауын қараңыз).

      3. Сору турбинасы құрылғысының қосқыштарын пайдаланып құрылғыны өшіріңіз.

      4. Құрылғыны тоқтатқыш тежегіштерімен бекітіңіз.

      5. Тұтқаны жоғары қарай тартыңыз.

        Қоқыс контейнерінің құлпы ашылып, төменге қарай түседі.

      6. Тұтқа арқылы қоқыс контейнерін құрылғыдан шығарыңыз.

      7. Қоқыс контейнерін босатыңыз. Қажет болса, қоқысқа арналған қапты/қорғаныс сүзгі қабын алып тастаңыз (Қоқысқа арналған қапты/қорғаныс сүзгі қабын алып тастаңыз тарауын қараңыз).

        8. ЕСКЕРТУ

        Қоқыс контейнерін құлыптау барысында дұрыс мән бермеу

        Қысылып қалу қаупі бар

        Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз.

        Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз.

      8. Қоқыс контейнерін салып, тұтқамен бекітіңіз.

      Құрылғыны тазалаңыз

      ЕСКЕРТУ

      Ағынды суларды дұрыс емес кәдеге жарату

      Қоршаған ортаның ластануы

      Ағынды суларды тазарту бойынша жергілікті ережелерді сақтаңыз.

      1. Басқа шаңсорғыш немесе ылғал шүберек көмегімен шаңсорғыштың ішін және сыртын тазалау.

        Құрылғыны шаңсорғышпен сорған кезде классификациясы бірдей немесе жақсырақ шаңсорғышты пайдаланыңыз.

      2. Қажет болса, керек-жарақтарды (жинаққа кірмейді) сумен шайып, құрғатыңыз.

      Құрылғыны сақтау

      1. Желі кабелін кабельдер ұстағышына ораңыз.

      2. Құрылғыны құрғақ бөлмеде сақтаңыз және оны рұқсатсыз пайдаланудан қорғаңыз.

      Тасымалдау

      АБАЙЛАҢЫЗ

      Салмақтың сақталмауы

      Жарақат алу және құрылғыны зақымдау қаупі

      Тасымалдау кезінде құрылғының салмағын ескеріңіз.

      1. Шаңды болдырмай тасымалдауды қамтамасыз ету үшін екі сору қосылымында да жабыңыз (Сору құбырын жабыңыз тарауын қараңыз).

      2. Тұрақ тежегіштерін босатыңыз және құрылғыны итеру тұтқасына басыңыз.

      3. Шасси мен итеру тұтқасынан ұстау арқылы құрылғыны жүктеңіз.

      4. Көлік құралдарында тасымалданғанда, құрылғыны сырғып-жығудан қорғаңыз.

      Сақтау

      АБАЙЛАҢЫЗ

      Салмақтың сақталмауы

      Жарақат алу және құрылғыны зақымдау қаупі

      Тасымалдау кезінде құрылғының салмағын ескеріңіз.

      1. Құрылғыны тек үй ішінде сақтаңыз.

      Күтім және техникалық қызмет көрсету

      ҚАУІП

      Құрылғы кернеулі бөлшектерге тиіп, кездейсоқ іске қосылады

      Жарақат алу қаупі, ток соғу

      Құрылғыда жұмыс жасамас бұрын құрылғыны өшіріңіз.

      Желілік штекерді розеткадан шығарып алыңыз.

      ҚАУІП

      Зиянды шаңынан туындаған қауіп

      Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары.

      Техникалық қызмет көрсету жұмыстарын жүргізу кезінде (мысалы, мысалы: Сүзгіні ауыстыру) P2 немесе одан жоғары оттегімен демалу маскасын және бір реттік киімді киіңіз.

      ҚАУІП

      Нашар сүзгілеу

      Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары.

      Құрылғының сүзгілеу тиімділігі EN 60 335-2-69 22.AA.201.2 көрсетілгендей сынау әдісімен тексерілуі мүмкін. Бұл сынау егер ол ұлттық талаптарда көрсетілген болса, кем дегенде жыл сайын немесе одан жиі өткізілуі керек.

      Егер сынау нәтижесі теріс болса, сынауды жаңа тегіс сүзгі арқылы қайталаңыз.

      ЕСКЕРТУ

      Зиянды шаңынан туындаған қауіп

      Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары.

      Қауіптердің алдын-алу үшін қауіпсіздік құрылғыларды жылына кемінде бір рет өндіруші немесе оқытылған адам олардың қауіпсіздікке қатысты мінсіз функцияларын, мысалы, құрылғының тығыздығын, сүзгінің зақымдануын, басқару құрылғыларының қызметін (тек шаң класы М және Н) тексеріп отыруы керек. мысалы: Құрылғының тығыздығы, сүзгінің зақымдануы, басқару құрылғыларының қызметі.

      НАЗАР АУДАРЫҢЫ

      Құрамында силикон бар күтім құралдары

      Пластикалық бөліктерге зақымдалуы мүмкін.

      Құрамында силикон бар күтім құралдарын тазалау үшін пайдаланбаңыз.

      Шаңды кетіретін машиналар BGV A1 мәні бойынша қауіптерді болдырмауға немесе жоюға арналған қауіпсіздік құрылғылары болып табылады.

      • Пайдаланушымен техникалық қызмет көрсету үшін жабдық қызмет көрсету персоналына немесе басқа адамдарға қауіп төндірмейтіндей бөлшектенген, тазаланған және қызмет көрсетілген болуы керек. Тиісті сақтық шаралары бөлшектеу алдында детоксикацияны, құрылғыны бөлшектенген жерде жергілікті сүзгіден өткізілетін мәжбүрлі желдетуді, техникалық қызмет көрсету аймағын тазалауды және персоналды тиісті түрде қорғауды қамтиды.

      • Құрылғының сыртын қауіпті аймақтан шығарар алдында шаңсорғышпен тазартып, сүрту немесе тазартқышпен тазалау қажет. Барлық жабдықтар қауіпті аймақтан шығарылған кезде ластанған деп есептелуі керек. Шаңның таралуын болдырмау үшін тиісті шаралар қабылдануы керек.

      • Техникалық қызмет көрсету және жөндеу жұмыстарын жүргізген кезде, қанағаттанарлық түрде тазалау мүмкін емес ластанған заттар жойылуы тиіс. Мұндай заттарды осындай қалдықтарды жою туралы қағидаларға сәйкес өткізбейтін қапшықтарға салып тастау керек.

      • Құрылғыны тасымалдау және оған қызмет көрсету барысында сору қақпағын бітеуішпен жабыңыз.

      1. Техникалық қызмет көрсету және күтім жұмыстарын оңай түрде өзіңіз жасай аласыз.

      2. Құрылғының беті мен контейнердің ішін үнемі дымқыл шүберекпен сүрту керек.

      Сынақ және техникалық қызмет көрсету жұмыстары

      Жазатайым оқиғалардың алдын алу бойынша тиісті ұлттық нормаларды үнемі сақтаңыз. Білікті маман техникалық қызмет көрсету жұмыстарын өндірушінің нұсқауларына сәйкес, қолданыстағы ережелер мен қауіпсіздік талаптарын сақтай отырып, өз уақытында орындауы керек. Электр жүйесіндегі жұмыстарды білікті электрші ғана жүргізе алады. Сұрақтарыңыз болса KÄRCHER филиалына хабарласыңыз.

      Сүзгілерді ауыстырыңыз

      ҚАУІП

      Зиянды шаңынан туындаған қауіп

      Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары.

      Пайда болған шаңды шаң өткізбейтін контейнерлерде тасымалдау керек. Толтыруға рұқсат етілмейді. Шаң жинайтын контейнерді оқытылған қызметкер ғана лақтыра алады.

      ЕСКЕРТУ

      Зиянды шаңынан туындаған қауіп

      Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары.

      Негізгі сүзгі элементін құрылғыдан алып тастағаннан кейін пайдаланбаңыз.

      Тұрақты орнатылған сүзгілерді тек қолайлы жерлерде орнатуға болады, мысалы,залалсыздандыру станциялары деп аталатын мамандармен ауыстырылады.

      1. Құрылғыны тоқтатқыш тежегіштерімен бекітіңіз.

      2. Құрылғының қосқыштарын пайдаланып құрылғыны өшіріңіз.

      3. Ашаны суырып алыңыз.

      4. Сору басын құлыптан ашып, алыңыз.

      5. Төсеме сақинасын құлыптан ашып, алыңыз.

      6. Ластанған негізгі сүзгіні алып тастаңыз.

      7. Құралдан ластанған негізгі сүзгіні алып тастағаннан кейін оны қапшыққа салып, қапшықты мықтап жабыңыз.

      8. Ластанған негізгі сүзгіні заң талаптарына сәйкес тастаңыз.

      9. Тығыздағыш сақинаның зақымдалуын тексеріңіз.

      10. Таза ауа бөлігіндегі ластанған жерді тазалаңыз.

      11. Жаңа негізгі сүзгіні кері ретпен салыңыз. Сүзгіні қысқыш құрылғы сүзгі қалталарының ортасында орналасқанына көз жеткізіңіз.

      12. Төсеме сақинаны орнату және бекіту.

      13. Соратын басын орнату және бекіту.

      Н сүзгісін ауыстырыңыз

      1. Құрылғыны тоқтатқыш тежегіштерімен бекітіңіз.

      2. Құрылғының қосқыштарын пайдаланып құрылғыны өшіріңіз.

      3. Ашаны суырып алыңыз.

      4. Сору басын құлыптан ашып, көтеріңіз.

      5. Сору басындағы вакуумдық шлангты босатып, алыңыз.

      6. Сәйкес құралдың көмегімен алтыбұрышты бұранданы сағат тіліне қарсы бұрап алыңыз.

      7. Сору басынан тығыздауыштарды және ластанған H-сүзгіні алып тастаңыз.

      8. Құралдан ластанған H сүзгіні алып тастағаннан кейін оны қапшыққа салып, қапшықты мықтап жабыңыз.

      9. Ластанған H сүзгісін заң талаптарына сәйкес тастаңыз.

      10. Таза ауа бөлігіндегі ластанған жерді тазалаңыз.

      11. Жаңа Н сүзгісін кері ретпен салыңыз. Тығыздауыштар мен вакуумдық шлангтың дұрыс орнатылғанына көз жеткізіңіз.

      12. Алтыбұрышты бұранданың басына сәйкес құралды қойыңыз (мысалы, мысалы: Кеннеттен әлсіреу болмас үшін Loctite 243) қолданыңыз.

      13. Алтыбұрышты бұранданы сағат тілімен бекітіңіз.

      14. Соратын басын орнату және бекіту.

      Қоқысқа арналған қапты салыңыз

      1. Құрылғыны тоқтатқыш тежегіштерімен бекітіңіз.

      2. Тұтқаны жоғары қарай тартыңыз.

        Қоқыс контейнерінің құлпы ашылып, төменге қарай түседі.

      3. Тұтқа арқылы қоқыс контейнерін құрылғыдан шығарыңыз.

      4. Қоқысқа арналған қапты жоғары тартыңыз.

      5. Қоқысқа арналған қапты кабель белтартпасы көмегімен мықтап жабыңыз.

      6. Қоқысқа арналған қапты шығарыңыз.

      7. Жарғылық ережелерге сәйкес қоқысқа арналған қапты тастаңыз.

      8. Жаңа қоқысқа арналған қапты қоқыс контейнеріне салыңыз және оны контейнер қабырғасы мен түп жағына мұқият қойыңыз.

      9. Қоқыс контейнері арқылы қоқысқа арналған қаптың шетіне қарай бұраңыз.

        10. ЕСКЕРТУ

        Қоқыс контейнерін құлыптау барысында дұрыс мән бермеу

        Қысылып қалу қаупі бар

        Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз.

        Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз.

      10. Қоқыс контейнерін салып, тұтқамен бекітіңіз.

      Қорғаныс сүзгі қабын орнатыңыз

      ҚАУІП

      Зиянды шаңынан туындаған қауіп

      Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары.

      Пайда болған шаңды шаң өткізбейтін контейнерлерде тасымалдау керек. Толтыруға рұқсат етілмейді. Шаң жинайтын контейнерді оқытылған қызметкер ғана лақтыра алады.

      1. Құрылғыны тоқтатқыш тежегіштерімен бекітіңіз.

      2. Сору шлангісін алып тастаңыз.

      3. Қоқыс контейнеріндегі сору қосылымын жабыңыз (Сору құбырын жабыңызтарауын қараңыз).

      4. Тұтқаны жоғары қарай тартыңыз.

        Қоқыс контейнерінің құлпы ашылып, төменге қарай түседі.

      5. Тұтқа арқылы қоқыс контейнерін құрылғыдан шығарыңыз.

      6. Қорғаныс сүзгі қабын жоғары тартыңыз.

      7. Қорғаныс пленкасын алып тастаңыз.

      8. Қорғаныс сүзгі қабын өздігінен жабысатын бастырмамен жабыңыз.

      9. Қорғаныс сүзгі қабын артқа қарай тартыңыз.

      10. Қорғаныс сүзгі қабыны сору қосылымының саңылауын тығыздауыш қақпақпен мықтап жабыңыз.

      11. Қорғаныс сүзгі қабы бекітілген кабель белтартпасымен мықтап жабыңыз.

      12. Қорғаныс сүзгі қабы қоқыс контейнерінен алып тастаңыз.

      13. Қоқыс контейнерін дымқыл шүберекпен тазалаңыз.

      14. Қорғаныс сүзгі қабын заңды ережелерге сәйкес шаң өткізбейтін қапшыққа тастаңыз.

      15. Жаңа қорғаныс сүзгі қабын бекітіңіз.

      16. Қоқыс контейнері арқылы қорғаныс сүзгі қабының шетіне бұраңыз.

        17. ЕСКЕРТУ

        Қоқыс контейнерін құлыптау барысында дұрыс мән бермеу

        Қысылып қалу қаупі бар

        Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз.

        Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз.

      17. Қоқыс контейнерін салып, тұтқамен бекітіңіз.

      Ақаулар кезіндегі көмек

      ҚАУІП

      Құрылғының кездейсоқ іске қосылуы/тоқ соғуы

      Сору қозғалтқышының кездейсоқ іске қосылуы жарақатқа әкелуі мүмкін. Электр бөліктеріндегі кернеу электр тогының соғуына әкелуі мүмкін.

      Құрылғыда қандай да бір жұмыс жасамас бұрын, оны өшіріп, қуат ашасын алыңыз.

      Барлық тексерулер мен электр бөліктеріндегі жұмыстарды маман жүргізсін.

      Нұсқау

      Ақаулық туындаған жағдайда құрылғыны жылдам түрде өшіру керек. Қайта іске қосар алдында ақаулық жойылуы керек.

      Ақау жойылмаған болса, шаңсорғышты сервистік қызметте тексеру керек.

      • Соратын турбина жұмыс істемейді

      • Сору күші азаяды

      • Тазалау кезінде шаңның шығуы

      Соратын турбина жұмыс істемейді

      Шешім:

      1. Қуат көзінің розеткасын және сақтандырғышын тексеріңіз.

      2. Құрылғыдағы желі кабелі мен қуат ашасын тексеру.

      3. Құрылғыны қосыңыз.

      Сору күші азаяды

      Шешім:

      1. Құлыптан ашылған сору қосылымын жабыңыз (Сору құбырын жабыңыз тарауын қараңыз).

      2. Соратын келте құбырдың, сору турбинаның немесе шлангінің бітелулерін жою.

      3. Толтырылған қоқыс контейнерін ауыстырыңыз (Қоқысқа арналған қапты салыңыз тарауын қараңыз).

      4. Толтырылған қорғаныс сүзгі қабын ауыстырыңыз (Қорғаныс сүзгі қабын орнатыңыз тарауын қараңыз).

      5. Сору басы мен қоқыс контейнерінің дұрыс орналасқандығын тексеріңіз.

      6. Негізгі сүзгіні тазалаңыз (Негізгі сүзгіні тазалаңыз тарауын қараңыз).

      7. Сүзгі орнын тексеріп, қажет болса түзетіңіз.

      8. Негізгі сүзгіні ауыстырыңыз (Сүзгілерді ауыстырыңыз тарауын қараңыз).

      Тазалау кезінде шаңның шығуы

      Шешім:

      1. Сүзгі орнын тексеріп, қажет болса түзетіңіз.

      2. Негізгі сүзгіні тазалаңыз (Негізгі сүзгіні тазалаңыз тарауын қараңыз).

      3. Негізгі сүзгіні ауыстырыңыз (Сүзгілерді ауыстырыңыз тарауын қараңыз).

      Утилизациялау

      Құрылғыны пайдалану мерзімі аяқталғаннан кейін заңды ережелерге сәйкес кәдеге жарату керек.

      Кепілдік

      Әр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз.

      Қосымша ақпаратты мына жерден табуға болады: www.kaercher.com/dealersearch

      Кепілдік туралы қосымша ақпаратты (бар болса) жергілікті Kärcher веб-сайтының «Жүктеулер» бөліміндегі қызмет көрсету бөлімінде табуға болады.

      Tехникалық мағлұматтар



      Электр желісіне қосу
      Желілік кернеу
      220-240 В
      Фаза
      1 ~
      Желі жиілігі
      50-60 Гц
      Номиналды қуаты
      2100 Вт
      Максималды қуаты
      2300 Вт
      Қорғаныс класы
      IPX4
      Қорғау класы
      I*
      Желінің максимал қолжетімді толық кедергісі
      0.224+j0.140 Ω
      Өлшемдері мен салмағы
      Типтік жұмыс салмағы
      41 kg
      Ұзындығы x Ені X Биіктігі
      645 x 655 x 1150 mm
      Тиімді негізгі сүзгі аймағы
      1,5 m2
      Тиімді негізгі сүзгі аймағы
      1,6 m2
      Экологиялық жағдай
      Сақтау температурасы
      -10-40 °C
      Құрылғының техникалық сипаттамалары
      Бактың көлемі
      40 l
      Вакуум (макс.)
      19,4 kPa
      DN50 сору шлангісі бар максималды көлемді тоқ, L=3 м
      245 m3/h
      DN40 сору шлангісі бар максималды көлемді тоқ, L=3 м
      210 m3/h
      DN50 сору шлангісі бар максималды көлемді тоқ, L=5 м
      230 m3/h
      DN40 сору шлангісі бар максималды көлемді тоқ, L=5 м
      195 m3/h
      Соруды қосу
      DN70
      Сору номиналды ені
      DN40/50
      Негізгі сүзгінің тапсырыс беру нөмірі
      9.990-018.0
      Н сүзгісінің тапсырыс беру нөмірі
      9.993-005.0
      EN 60335-2-69 бойынша сәйкес өлшенген мән
      Қолдағы дірілдің мәні
      < 2,5 м/с2
      Белгісіздік K
      1 м/с2
      Дыбыс қысымының деңгейі LpA
      77 дБ(A)
      Белгісіздік KпA
      2 дБ(A)
      Желі кабелі
      Түрі
      H07RN-F 3G1,5 мм2
      Бөлшектің нөмірі
      6.650-035.0
      Кабель ұзындығы
      10 m

      ЕО стандарттарына сәйкестігі туралы декларация

      Осымен төменде көрсетілген машина қауіпсіздік және денсаулық қорғау бойынша ЕО директиваларының талаптарына сәйкес келетіні мәлімдейміз. Бізбен келісусіз машинаның конструкциясы өзгерген жағдайда осы декларация өз күшін жояды.

      Өнім: Құрғақ тазалауға арналған шаңсорғыш

      Өнім: Ылғал және құрғақ тазалауға арналған шаңсорғыш

      Типі: 9.989-xxx

      Қолданыстағы ЕО директивалары

      2006/42/EG (+2009/127/EG)

      2014/30/EU

      2011/65/EU

      Қолданылатын біріздендірілген стандарттар

      EN 60335-1

      EN 60335-2-69

      EN 55014-1: 2017 + A11: 2020

      EN 55014-2: 2015

      EN IEC 61000-3-2: 2019

      EN 61000-3-3: 2013 + A1: 2019

      EN 61000-3-11: 2000

      EN 62233: 2008

      EN IEC 63000: 2018

      Қолданылатын ұлттық стандарттар

      -

      Төменде қол қойғандар компания басқармасының атынан және тапсырмасы бойынша әрекет етеді.

      Құжаттаманы жүргізетін уәкілетті тұлға:

      А. Гааг

      Kärcher Industrial Vacuuming GmbH

      Роберт-Бош-Штрассе 4-8

      73550 Waldstetten (Германия)

      Тел.: +49 7171 94888-0

      Факс: +49 7171 94888-528

      Waldstetten, 24/04/01

      <BackPage>

      2-2-HC-A5-GS-awx2508



      </BackPage>
