      IVM 40/24-2 H

      99899880 (11/24)

      Yleisiä ohjeita

      Lue nämä käyttöohjeet ennen ensimmäistä käyttöä, toimi niiden mukaisesti ja säilytä ne myöhempää käyttöä tai seuraavaa omistajaa varten.

      • Lue ennen ensimmäistä käyttöönottoa ehdottomasti turvallisuusohjeet nro 5.956-249.0.

      • Käyttöohjeen ja turvallisuusohjeiden noudattamatta jättäminen voi aiheuttaa laitteen vaurioitumisen sekä vaaroja käyttäjälle ja muille henkilöille.

      • Ilmoita kuljetusvahingoista heti myyjälle.

      Turvallisuusohjeet

      Vaarallisuusasteet

      VAARA

      Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

      VAROITUS

      Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

      VARO

      Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

      HUOMIO

      Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

      Yleiset turvallisuusohjeet

      VAARA

      Vain tehtävään koulutetut työntekijät saavat käyttää laitetta ja aineita, joille laitetta käytetään, sekä suorittaa laitteeseen imetyn materiaalin turvallisen poistamisen.

      VAARA

      Jos poistoilma johdetaan huoneeseen, huoneen ilmanvaihtoasteen pitää olla luokkaa L. Vaadittujen raja-arvojen noudattamiseksi takaisin johdettu tilavuusvirta saa olla enintään 50 prosenttia puhtaan ilman tilavuusvirrasta (huoneen tilavuus VR x ilmanvaihtoaste LW). Ilman erityistä tuuletusta: LW=1h-1.

      VAARA

      Laite sisältää terveydelle haitallisia pölyjä. Tyhjennys- ja huoltotoimenpiteitä, mukaan lukien pölysäiliön poiston, saavat suorittaa vain asiantuntevat henkilöt käyttäen asianmukaisia suojavarusteita.

      VAARA

      Älä käytä laitetta ilman täydellistä suodatusjärjestelmää.

      VAARA

      Huomioi noudatettavat turvallisuusvaatimukset, jotka koskevat käsiteltäviä materiaaleja.

      VAROITUS

      Laitetta ei saa käyttää ulkotiloissa eikä sitä saa asettaa ulos.

      VAROITUS

      Paina ohjausrullan seisontajarrua, jotta laite pysyy varmasti paikallaan. Jos seisontajarru on auki, laite voi lähteä liikkeelle hallitsemattomasti.

      VARO

      Kytke pitempien käyttötaukojen ja käytön jälkeen laite pääkytkimestä/laitekytkimestä pois päältä ja irrota verkkopistoke.

      Toiminta hätätilanteessa

      VAARA

      Loukkaantumis- ja vahingoittumisvaara oikosulun tai muun sähkövian sattuessa

      Sähköiskun vaara, palovammojen vaara

      Kytke laite pois päältä hätätilanteissa ja irrota verkkopistoke.

        Käyttäytyminen suodattimen rikkoutuessa/vuodon sattuessa

      1. Sammuta laite välittömästi.

        Laitteen käyttöä ei saa jatkaa.

      2. Vaihda suodatin.

      Määräystenmukainen käyttö

      Laitteen käyttötarkoitukset:

      • lattia- ja seinäpintojen märkä- ja kuivapuhdistus

      • kuivien, syttymättömien, laskeutuneiden, terveydelle vaarallisten pölyjen poistoon; pölyluokka H standardin EN 60335-2-69 mukaisesti

      • teollinen käyttö, esim.varasto- ja tuotantoalueilla

      • Ammattikäyttöön esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja vuokrattavissa toimitiloissa.

      Kaikki muu käyttö on epäasianmukaista.

      Lisäksi on huomattava:

      • Laitetta ei saa lastata nosturilla.

      • Laitteen moitteeton toiminta voidaan varmistaa vain imuletkun nimellisleveyksillä DN40 tai DN50.

      Ympäristönsuojelu

      Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöä säästäen.

      Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaisen toiminnan vuoksi. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

      Sisältöaineita koskevia ohjeita (REACH)

      Päivitettyjä tietoja ainesosista löytyy osoitteesta: www.kaercher.de/REACH

      Lisävarusteet ja varaosat

      Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

      Lisätietoja lisävarusteista ja varaosista on osoitteessa www.kaercher.com kohdasta Palvelut.

      Huom.:

      • Toimitukseen ei sisälly lisävarusteita. Lisävarusteet on tilattava erikseen laitekohtaisesti.

      • Laitteen moitteeton toiminta on taattu vain imuletkun määrätyllä nimelliskoolla (ks. luku Tekniset tiedot).

      • Varaosia ja lisävarusteita on saatavana jälleenmyyjältäsi tai KÄRCHER-konttoriltasi.

      Toimituksen sisältö

      Tarkasta pakkauksesta purkaessasi sisällön täydellisyys. Jos kuljetusvaurioita ilmenee, ilmoita niistä jälleenmyyjälle.

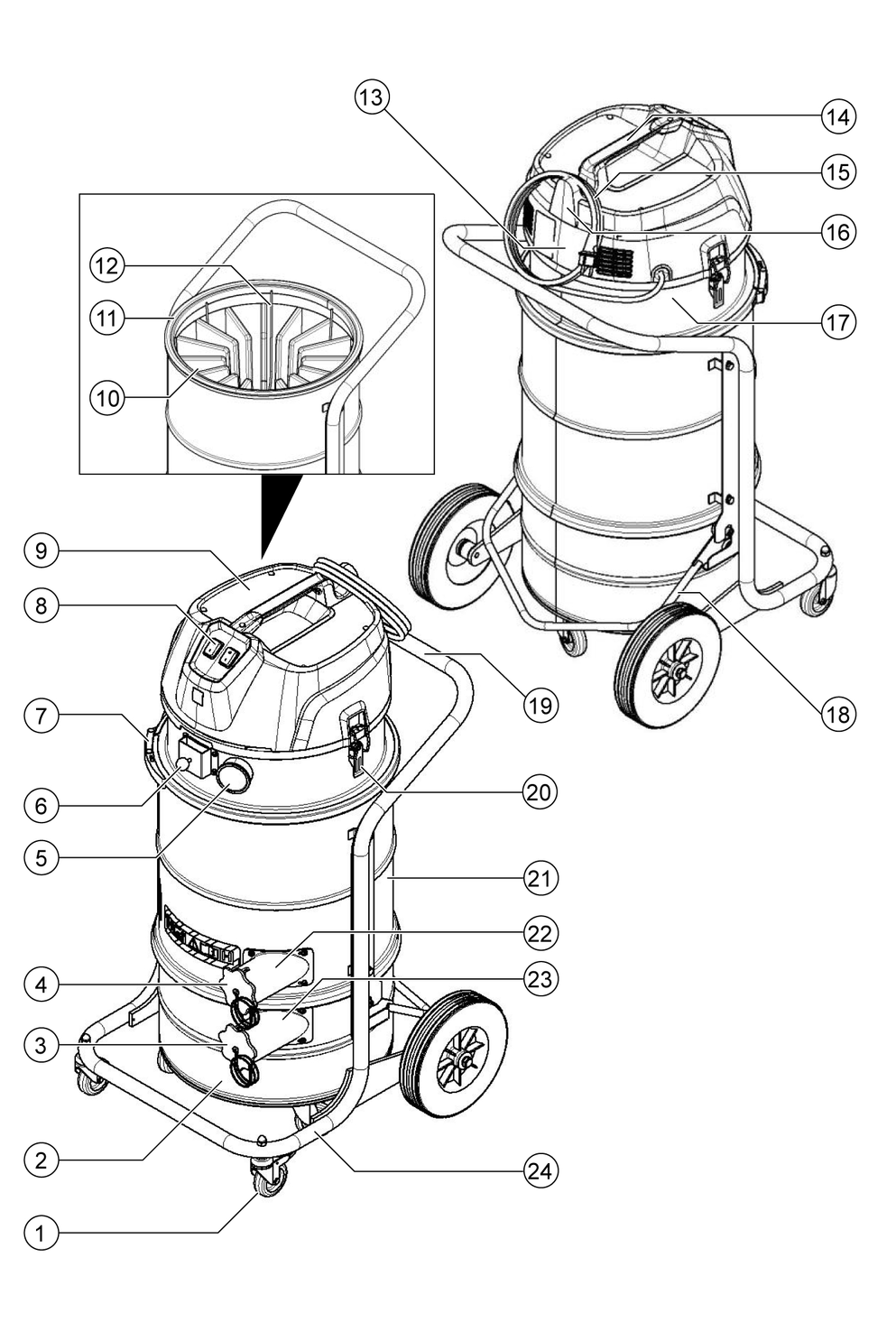

      Laitekuvaus

      1. Seisontajarrulla varustettu kääntyvä pyörä
      2. Likasäiliö
      3. Roskasäiliön sulkutulppa
      4. Suodatinrenkaan sulkutulppa
      5. Painemittari
      6. Suodatinpuhdistus
      7. Välirenkaan suljin
      8. Laitekytkin imuturbiini
      9. Imupää
      10. Suodatin
      11. Tiivisterengas
      12. Suodattimen alla pitäjä
      13. Tyyppikilpi
      14. Kantokahva
      15. Verkkojohto
      16. Kaapelin pidike
      17. Välirengas
      18. Roskasäiliön kahva
      19. Työntöaisa
      20. Imupään lukitus
      21. Suodatinrengas
      22. Suodatinrenkaan imuliitäntä
      23. Roskasäiliön imuliitäntä
      24. Alusta

      Symbolit laitteessa

      Laite soveltuu hienon pölyn imurointiin pölyluokkaan H saakka.

      VAROITUS: Laite sisältää vaarallisia pölyjä. Tyhjennyksen ja huollon, mukaan lukien pölypussin poiston, saavat suorittaa vain asiantuntevat henkilöt käyttäen asianmukaisia suojavarusteita. Ei saa kytkeä päälle ennen kuin koko suodatinjärjestelmä on asennettu ja tilavuusvirran valvonnan toiminta on tarkastettu.

      Huomautus

      Ota tarvittaessa maakohtaisella kielellä oleva tarra mukana toimitetusta tarra-arkista ja kiinnitä se laitteeseen saksankielisen tekstin päälle.

      Tarra osoittaa maks. alipaineen arvot suhteessa käytettyyn imuletkun läpimittaan. Nykyisen arvon voi lukea painemittarista. Tätä laitetta koskevat arvot, ks. luku Vähimmäistilavuusvirran tarkistaminen. Jos arvo alittuu, suodatin pitää puhdistaa (ks. luku Pääsuodattimen puhdistus) tai vaihtaa (ks. luku Pääsuodattimen vaihto). Imuletkun eri läpimitat mahdollistavat sovittamisen varusteosien liittimien eri läpimittoihin.

      Jätepussi
      (tilausnumero 9.989-606.0)
      Turvasuodatinpussi
      (tilausnumero 6.904-420.0)

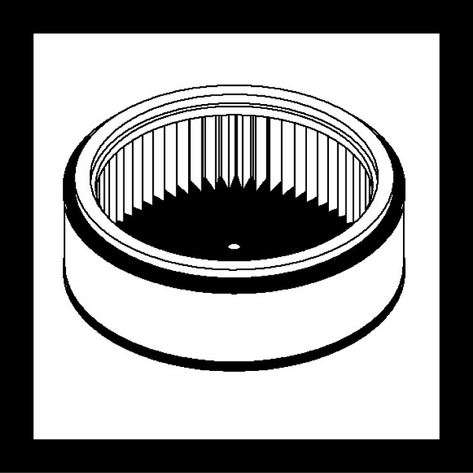

      Pääsuodatin
      (tilausnumero 9.990-018.0)
      H14-suodatin
      (tilausnumero 9.993-005.0)

      Käyttöönotto

      VAROITUS

      Terveydelle haitallisen pölyn aiheuttama vaara

      Pölyn hengittämisen aiheuttamat hengitystiesairaudet.

      Älä imuroi ilman suodatinelementtiä, sillä muuten suurempi hienojakoisen pölyn ulostulosmäärä on terveydelle vaaraksi.

      HUOMIO

      Puuttuva suodatinelementti

      Imumoottorin vaurioituminen

      Älä imuroi ilman suodatinelementtiä.

      1. Aseta laite työasemaan.

      2. Kiinnitä laite seisontajarruilla.

      3. Varmista, että imupää on asennettu oikein paikalleen.

      4. Aseta imuletku (ei sisälly toimitukseen) valittuun imuliitäntään (ks. luku Valitse imuliitäntä).

      5. Sulje toinen imusuutin tiiviisti sulkutulpalla (ks. luku Imuliitännän sulkeminen).

      6. Tarkista roskasäiliön täyttömäärä (ks. luku Roskasäiliön täyttömäärän tarkistus).

      7. Tyhjennä tarvittaessa roskasäiliö (ks. luku Likasäiliön tyhjentäminen).

      8. Ennen kuivaimurointia aseta roskapussi tai turvasuodatinpussi käyttökohteen mukaan (ks. luku Kuivaimurointi).

      9. Kiinnitä haluttu lisävaruste (ei sisälly toimitukseen) imuletkuun.

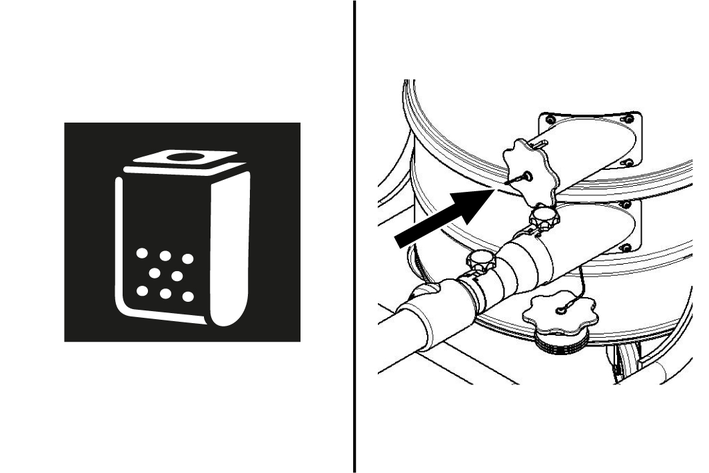

      Valitse imuliitäntä

      Sovelluksesta riippuen imuletku voidaan liittää kahteen eri imusuuttimeen.

      • Suodatinrenkaan imuliitäntä

        • Kuivaimurointi jätepussin kanssa: karkea pöly, suuret imuroidut materiaalimäärät lyhyen ajan kuluessa Laite on varustettu yhdellä jätepussilla, tilausnro

          Jätepussi ei sisälly toimitukseen ja se voidaan tilata erikseen, tilausnumero 9.989-606.0 (5 kpl).

        • Märkäimurointi

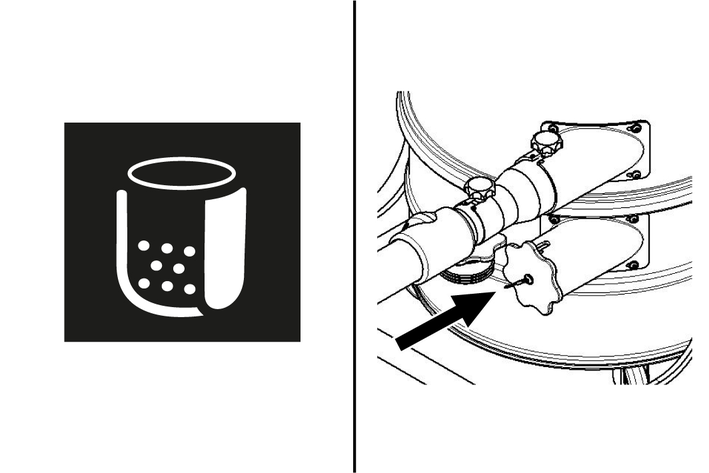

      • Roskasäiliön imuliitäntä

        • Kuivaimurointi turvasuodatinpussilla: Hieno pöly, jatkuvasti suuria määriä imuroitua materiaalia

          Laite on varustettu sulkijakannella varustetulla turvasuodatinpussilla, tilausnro 6.904-420.0 (5 kpl).

        • Märkäimurointi

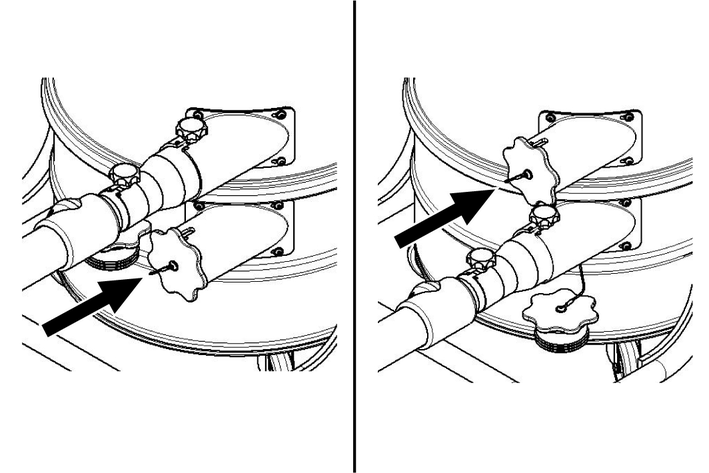

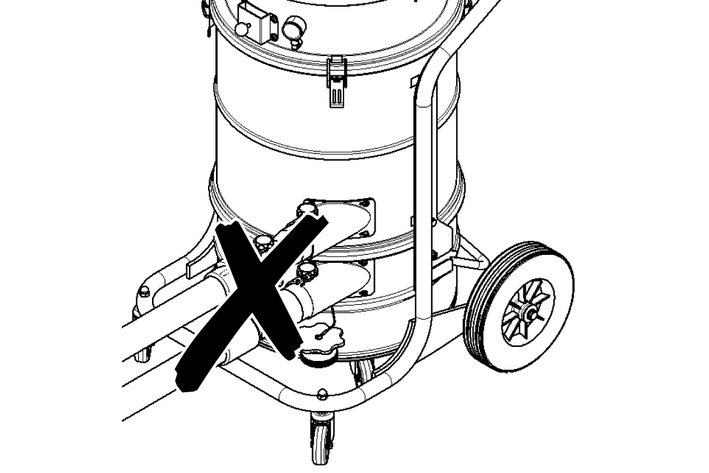

      Älä liitä kahta imuletkua imuriin samanaikaisesti. Yksi imusuutin on suljettava tiiviisti sulkutulpalla.
      Jätesäkkiä käytettäessä alempien imunippojen on oltava tiiviisti suljettuina.
      Turvasuodatinpussia käytettäessä on ylemmän imusuuttimen oltava tiiviisti suljettu.

      Imuliitännän sulkeminen

      VAROITUS

      Loukkaantumisvaara

      Hienopölystä johtuvat iho-, keuhko- tai silmävauriot

      Imuletkun irrottamisen jälkeen imuliitäntä pitää sulkea sulkutulpalla.

      1. Aseta sulkutulppa tarkasti imuliitäntään.

      2. Työnnä sulkutulppa vasteeseen asti.

      Roskasäiliön täyttömäärän tarkistus

      Kun roskasäiliö on täyttynyt roskasäiliön imusuuttimen alareunaan asti, se on tyhjennettävä. Laite ei kytkeydy automaattisesti pois päältä, kun maksimitäyttötaso ylittyy.

      1. Tarkista roskasäiliön täyttömäärä säännöllisesti.

      Käyttö

      VAROITUS

      Terveydelle haitallisen pölyn aiheuttama vaara

      Pölyn hengittämisen aiheuttamat hengitystiesairaudet.

      Imuroitaessa on molempien suodatinelementtien oltava asennettu, koska muuten hienojakoisen pölyn suuri ulostulosmäärä olla terveydelle vaaraksi.

      HUOMIO

      Hienon pölyn sisäänpääsyn aiheuttama vaara

      Imumoottorin vaurioitumisvaara

      Älä koskaan poista pääsuodatinelementtiä imuroinnin aikana.

      Kuivaimurointi

      VAROITUS

      Lisääntynyt pölypäästö imusuuttimien vääränlaisesta käsittelystä johtuen

      Pölyn hengittämisestä johtuvat hengityselinsairaudet, laitteen toimintahäiriöt

      Älä liitä laitteeseen kahta imuletkua samanaikaisesti. Yksi imusuutin on suljettava tiiviisti sulkutulpalla.Varmista, että jätepussia käytetään vain yhdessä ylemmän imusuuttimen kanssa, muuten se imetään ylöspäin imuprosessin aikana.Jätepussia käytettäessä on alemman imusuuttimen oltava tiiviisti suljettu.Turvasuodatinpussia käytettäessä on ylemmän imusuuttimen oltava tiiviisti suljettu.

      Huomautus

      Tällä laitteella voi imuroida kaikenlaista pölyä pölyluokkaan H saakka. Lainsäädännössä vaaditaan käyttämään pölypussia.

      Huomautus

      Laite soveltuu teollisuusimuriksi kuivien, ei-syttyvien, ei-palavien pölyjen imurointiin.

      1. Valitse imettävän materiaalin mukaan imuliitäntä (ks. luku Valitse imuliitäntä).

      2. Valitusta imuliitännästä riippuen aseta jätepussi tai turvasuodatinpussi (ks. luku Aseta jätepussi/turvasuodatinpussi).

      Siirtyminen märkäpuhdistuksesta kuivapuhdistukseen

      HUOMIO

      Vaihto märkäimuroinnista kuivaimurointiin

      Suodattimen vaurioitumisvaara

      Märällä suodatinelementillä ei saa imuroida kuivaa pölyä, sillä se tukkii suodattimen ja voi tehdä siitä käyttökelvottoman.

      1. Anna märän suodattimen kuivua hyvin ennen kuivaimurointia tai vaihda tilalle kuiva suodatin.

      2. Vaihda suodatin tarvittaessa.

      Aseta jätepussi/turvasuodatinpussi

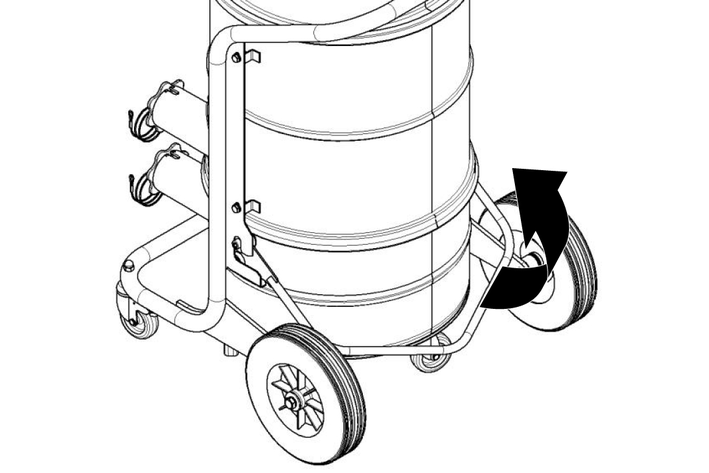

      1. Kiinnitä laite seisontajarruilla.

      2. Vedä kahvaa ylöspäin.

        Roskasäiliö vapautetaan ja lasketaan alas.

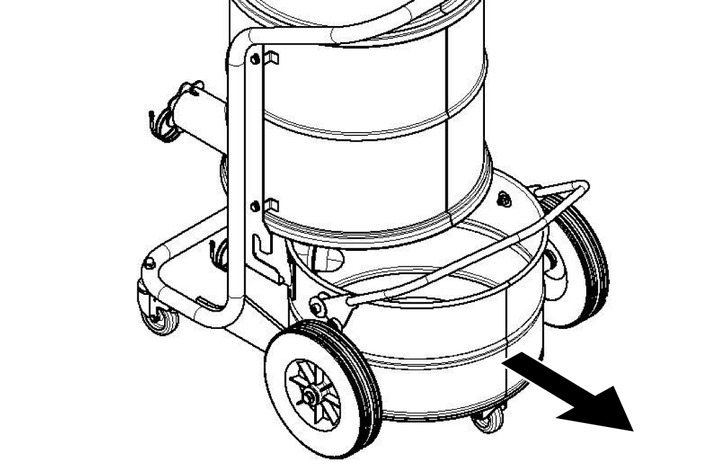

      3. Vedä roskasäiliö ulos laitteesta kahvan avulla.

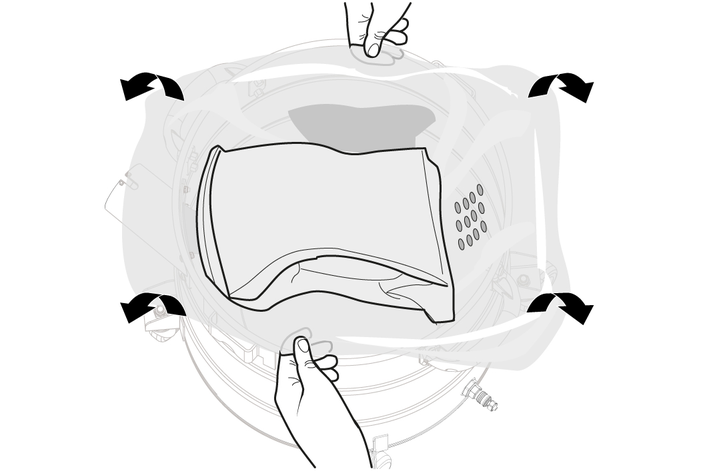

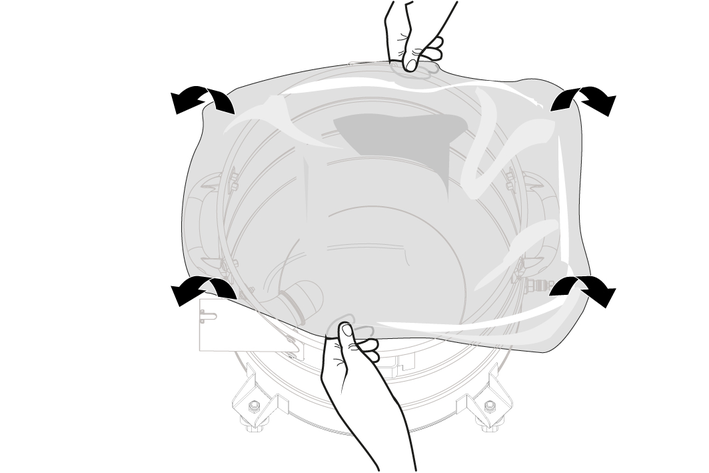

        4. Jätesäkin asettaminen paikalleen

      4. Aseta jätepussi roskasäiliöön ja aseta se huolellisesti astian seinämää vasten ja astian pohjalle.

      5. Taita jätepussin reuna roskasäiliön reunan yli ulkopuolelle.

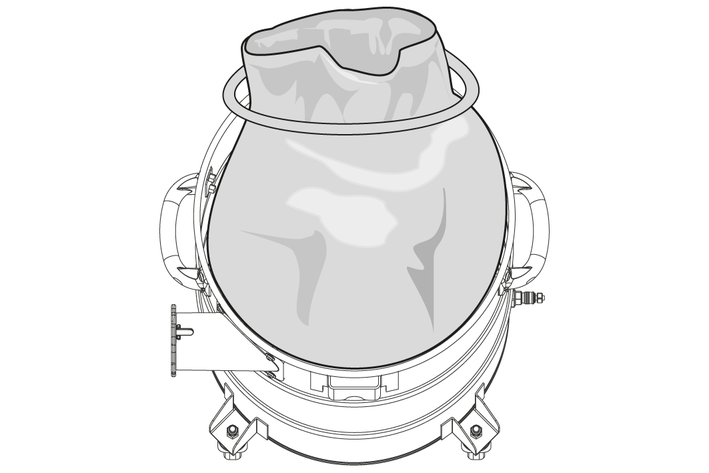

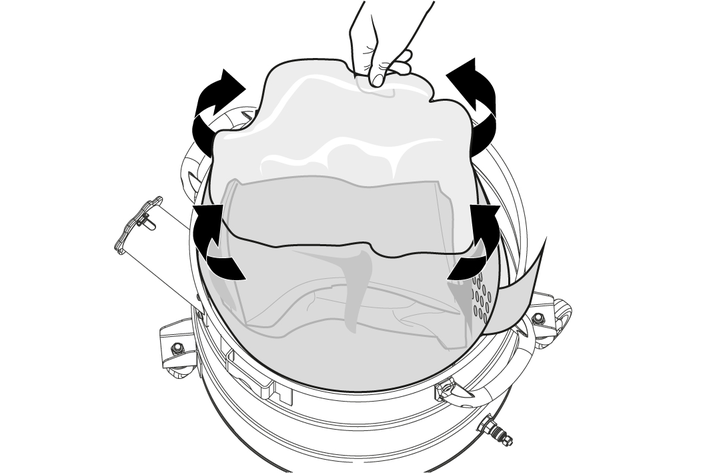

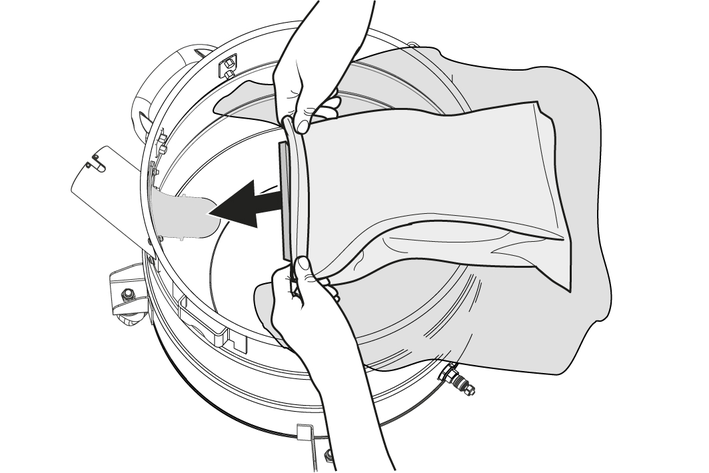

        6. Turvasuodatinpussin asettaminen

      6. Pane turvasuodatinpussi paikalleen.

      7. Taita turvasuodatinpussin reuna ulospäin roskasäiliön reunan yli.

        8. VAROITUS

        Roskasäiliön väärä lukitus

        Puristumisvaara

        Älä pidä lukitsemisen aikana käsiä missään tapauksessa roskasäiliön ja suodatinrenkaan välissä tai vie niitä nostomekaniikan lähelle.Lukitse roskasäiliö käyttämällä kahvaa molemmin käsin.

      8. Aseta roskasäiliö paikalleen ja lukitse se kahvasta.

      Märkäimurointi

      VAARA

      Terveydelle haitallisen pölyn aiheuttama vaara

      Pölyn hengittämisen aiheuttamat hengitystiesairaudet.

      Märkäimuroinnissa ei saa imuroida terveydelle haitallisia pölyjä.

      HUOMIO

      Vaurioitumisvaara, jos likasäiliö vuotaa yli

      Likasäiliö voi täyttyä ja vuotaa yli muutamassa sekunnissa, kun imetään suuria määriä nesteitä.

      Valvo täyttöastetta jatkuvasti.

      1. Ennen märkäimurointia poista jätesäkki tai turvasuodatinpussi (ks. luku Poista jätepussi/turvasuodatinpussi).

      Poista jätepussi/turvasuodatinpussi

      1. Kiinnitä laite seisontajarruilla.

      2. Poista imuletku tarvittaessa.

      3. Sulje roskasäiliön imuliitäntä (ks. luku Imuliitännän sulkeminen).

      4. Vedä kahvaa ylöspäin.

        Roskasäiliö vapautetaan ja lasketaan alas.

      5. Vedä roskasäiliö ulos laitteesta kahvan avulla.

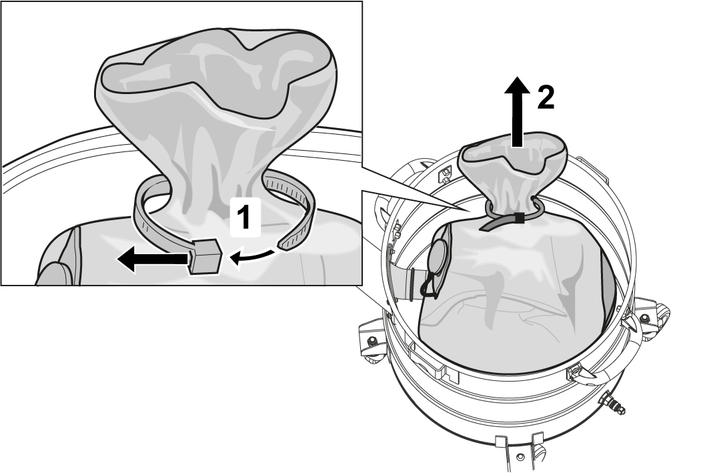

        6. Jätepussin poistaminen

      6. Nosta jätepussi ylös.

      7. Sulje jätepussi tiukasti nippusiteellä.

      8. Ota jätepussi ulos.

      9. Hävitä jätesäkki lakisääteisten määräysten mukaisesti.

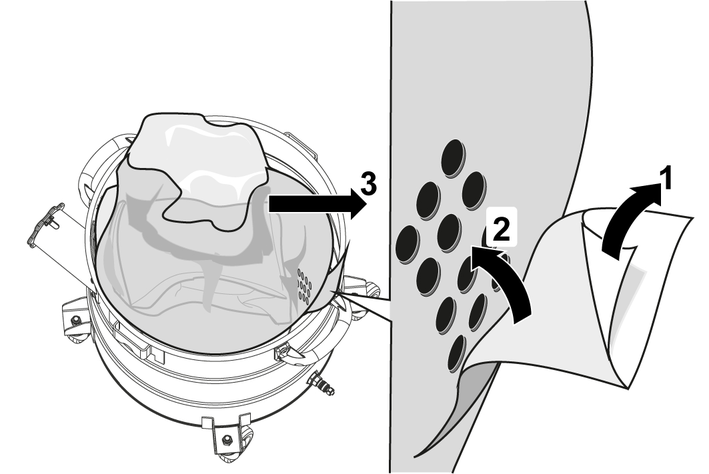

        10. Turvasuodatinpussin poistaminen

      10. Nosta turvasuodatinpussin reuna ylös.

      11. Irrota suojakalvo.

      12. Sulje turvasuodatinpussi itseliimautuvalla sulkijalla.

      13. Vedä turvasuodatinpussi taaksepäin ulos.

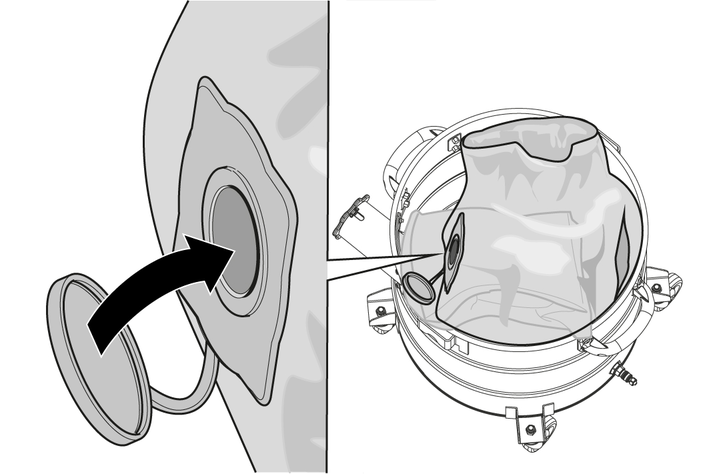

      14. Sulje turvasuodatinpussin imuliitännän aukko tiiviisti sulkukannella.

      15. Sulje turvasuodatinpussi tiukasti nippusiteellä.

      16. Poista turvasuodatinpussi roskasäiliöstä.

      17. Puhdista roskasäilö sisältä kostealla liinalla.

      18. Hävitä turvasuodatinpussi pölytiiviisti suljetussa pussissa lakisääteisten määräysten mukaisesti.

        19. VAROITUS

        Roskasäiliön väärä lukitus

        Puristumisvaara

        Älä pidä lukitsemisen aikana käsiä missään tapauksessa roskasäiliön ja suodatinrenkaan välissä tai vie niitä nostomekaniikan lähelle.Lukitse roskasäiliö käyttämällä kahvaa molemmin käsin.

      19. Aseta roskasäiliö paikalleen ja lukitse se kahvasta.

      Märkäpuhdistuksen lopettaminen

      VAROITUS

      Jäte epäasianmukainen hävittäminen

      Ympäristön saastuminen

      Noudata paikallisia jäteveden käsittelyä koskevia määräyksiä.

      1. Kuivaa suodatin.

      2. Puhdista roskasäiliö kostealla liinalla ja kuivaa se.

      Laitteen kytkeminen päälle

      1. Yhdistä verkkopistoke pistorasiaan.

      2. Kytke laite päälle imuturbiinin laitekytkimistä.

        Huomautus

        Kytke imuturbiinit aina peräjälkeen päälle ja pois päältä. Jotta painemittari toimisi oikein vähimmäistilavuusvirran seurannassa, kaikkien imuturbiinien on oltava päällä.

      3. Käynnistä imurointi.

      Vähimmäistilavuusvirran tarkistaminen

      Laitteen etupuolelle on asennettu painemittari, joka näyttää laitteen sisäisen imualipaineen. Jos suurin alipaine (ks. taulukko) saavutetaan, pääsuodatin on puhdistettava (ks. luku Pääsuodattimen puhdistus). Tämä arvo riippuu laitteen tehosta ja käytetystä imuletkusta. Jos alipaine ei vähene merkittävästi puhdistamalla, suodatin on vaihdettava (ks. luku Pääsuodattimen vaihto).

      HUOMIO

      Suurimman sallitun alipaineen ylittäminen

      Imutehon menettäminen

      Jos määritetty arvo ylittyy, ilman nopeus laskee alle 20 m/s. Puhdista tai vaihda suodatin.
      Imuletkun nimellismitta
      Suurin sallittu alipaine
      DN40
      13,15 kPa (131,5 mbar)
      DN50
      10,0 kPa (100 mbar)
      DN70
      ---

      Pääsuodattimen puhdistus

      Jos painemittarissa näkyy suurin alipaine (ks. luku Vähimmäistilavuusvirran tarkistaminen), pääsuodatin on puhdistettava.

      1. Sulje imuaukko tai imuletku imuprosessin aikana.

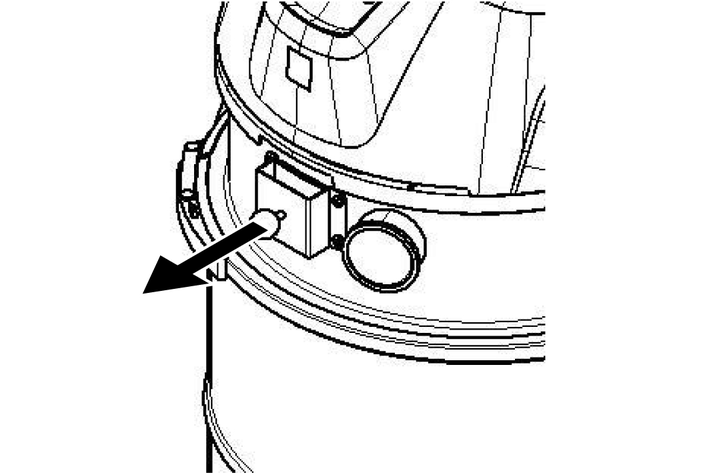

      2. Vedä suodattimen puhdistuslaippaa 3–4 kertaa pitäen sitä auki 1–2 sekuntia kerrallaan.

      Laitteen kytkeminen pois päältä

      1. Kytke laite pois päältä imuturbiinin laitekytkimistä.

      2. Irrota verkkopistoke.

      Jokaisen käytön jälkeen

      Likasäiliön tyhjentäminen

      Likasäiliö on tyhjennettävä tarvittaessa ja jokaisen käytön jälkeen ja puhdistettava sisältä ja ulkoa imuroimalla ja pyyhkimällä kostealla liinalla.

      Kun imuroit laitetta, käytä saman tai paremman luokituksen pölynimuria.

      Imuaukko tai imuletku on suljettu.

      1. Kytke laite päälle imuturbiinin laitekytkimistä.

      2. Puhdista pääsuodatin (katso luku Pääsuodattimen puhdistus).

      3. Kytke laite pois päältä imuturbiinin laitekytkimistä.

      4. Kiinnitä laite seisontajarruilla.

      5. Vedä sankakahvaa ylöspäin.

        Roskasäiliö vapautetaan ja lasketaan alas.

      6. Vedä roskasäiliö ulos laitteesta kahvan avulla.

      7. Tyhjennä roskasäiliö. Irrota tarvittaessa jätepussi/turvasuodatinpussi (ks. Poista jätepussi/turvasuodatinpussi).

        8. VAROITUS

        Roskasäiliön väärä lukitus

        Puristumisvaara

        Älä pidä lukitsemisen aikana käsiä missään tapauksessa roskasäiliön ja suodatinrenkaan välissä tai vie niitä nostomekaniikan lähelle.Lukitse roskasäiliö käyttämällä kahvaa molemmin käsin.

      8. Aseta roskasäiliö paikalleen ja lukitse se kahvasta.

      Laitteen puhdistus

      VAROITUS

      Jäte epäasianmukainen hävittäminen

      Ympäristön saastuminen

      Noudata paikallisia jäteveden käsittelyä koskevia määräyksiä.

      1. Puhdista laite käytön jälkeen ulkoa ja sisältä imuroimalla ja pyyhkimällä kostealla liinalla.

        Kun imuroit laitetta, käytä saman tai paremman luokituksen omaavaa pölynimuria.

      2. Huuhtele lisävarusteet (eivät sisälly pakkaukseen) tarvittaessa vedellä ja kuivaa ne.

      Laitteen säilytys

      1. Kelaa verkkokaapeli kaapelipidikkeen ympärille.

      2. Aseta laite kuivaan tilaan ja varmista, etteivät sivulliset pääse käyttämään laitetta.

      Kuljetus

      VARO

      Jos painoa ei oteta huomioon

      Loukkaantumis- ja vaurioitumisvaara

      Huomioi kuljetettaessa laitteen paino.

      1. Pölyttömän kuljetuksen varmistamiseksi sulje molemmat imuliitännät (ks. luku Imuliitännän sulkeminen).

      2. Vapauta kääntyvien pyörien seisontajarru ja työnnä laitetta työntökahvasta.

      3. Kun haluat lastata laitteen, tartu siihen rungosta ja työntökahvasta.

      4. Kun kuljetat laitetta ajoneuvossa, varmista, että se ei pääse liukumaan tai kallistumaan.

      Varastointi

      VARO

      Jos painoa ei oteta huomioon

      Loukkaantumis- ja vaurioitumisvaara

      Huomioi varastoitaessa laitteen paino.

      1. Säilytä laitetta vain sisätiloissa.

      Hoito ja huolto

      VAARA

      Tahattomasti käynnistyvä laite, kosketus virtaajohtaviin osiin

      Loukkaantumisvaara, sähköisku

      Kytke pois päältä ennen laitteelle tehtäviä töitä.Irrota verkkopistoke.

      VAARA

      Terveydelle haitallisen pölyn aiheuttama vaara

      Pölyn hengittämisen aiheuttamat hengitystiesairaudet.

      Käytä huoltotöiden (esim. suodattimen vaihdon) aikana vähintään P2-luokan hengityssuojainta sekä kertakäyttösuojavaatetusta.

      VAARA

      Riittämätön suodatus

      Pölyn hengittämisen aiheuttamat hengitystiesairaudet.

      Laitteen suodatuksen tehokkuus voidaan testata standardin EN 60335-2-69 22.AA.201.2 mukaisella testimenetelmällä. Tämä testi on suoritettava vähintään kerran vuodessa tai useammin, jos kansallisissa vaatimuksissa niin määrätään.Jos testitulos on negatiivinen, toista testi uudella suodattimella.Vaihtoehtoisesti vaihda H-suodatin kerran vuodessa.

      VAROITUS

      Terveydelle haitallisen pölyn aiheuttama vaara

      Pölyn hengittämisen aiheuttamat hengitystiesairaudet.Vaarojen välttämiseksi valmistajan tai asiaan perehdytetyn henkilön on tarkastettava vähintään kerran vuodessa turvalaitteiden turvallisuustekninen moitteeton toimivuus, esim. laitteen tiiviys, suodattimen vaurioituminen ja valvontalaitteiden toiminta.

      HUOMIO

      Silikonipitoinen hoitoaine

      Muoviosat voivat vaurioitua.

      Älä käytä puhdistukseen silikonia sisältäviä hoitoaineita.

      Pölyä poistavat koneet ovat vaarojen ehkäisemiseen tai poistamiseen tarkoitettuja turvalaitteita DGUV-määräyksen mukaisesti:

      • Käyttäjän tekemää huoltoa varten laite pitää purkaa, puhdistaa ja huoltaa, mikäli se on mahdollista ilman, että huoltohenkilöstö ja muut henkilöt joutuvat vaaraan. Asianmukaisena varotoimenpiteenä ennen laitteen purkamista on suoritettava myrkkyjen poisto. Varokeinoihin kuuluvat paikallisesti suodatettu koneellinen ilmanvaihto tilassa, jossa laite puretaan, huoltoalueen puhdistus sekä henkilöstön sopiva suojaus.

      • Laitteen ulkopuolelta on imuroitava myrkylliset aineet ja ulkopuoli on pyyhittävä puhtaaksi tai käsiteltävä tiivistysaineella ennen kuin laite viedään pois vaaralliselta alueelta. Kaikki laiteosat on katsottava likaisiksi, kun ne tuodaan pois vaaralliselta alueelta. Pölyn leviämisen estämiseksi on toteutettava sopivat toimenpiteet.

      • Huolto- ja korjaustöiden aikana on heitettävä pois kaikki saastuneet esineet, joita ei voi puhdistaa riittävän hyvin. Tällaiset esineet on hävitettävä läpinäkymättömissä säkeissä, tällaisen jätteen hävittämistä koskevien voimassa olevien määräysten mukaisesti.

      • Kuljetuksen ja huollon ajaksi on imuyhteet suljettava sulkutulpilla.

      1. Huomaa, että voit tehdä yksinkertaiset huolto- ja hoitotyöt itse.

      2. Puhdista laitteen pinnat ja säiliön sisäpuoli säännöllisesti kostealla liinalla.

      Tarkastus- ja huoltotyöt

      Tarkistuta laite säännöllisesti lainsäätäjän kansallisten onnettomuudentorjuntamääräysten mukaisesti. Asiantuntevan henkilön on suoritettava huoltotyöt säännöllisin väliajoin valmistajan ilmoituksen mukaisesti, ja niiden yhteydessä on noudatettava annettuja määräyksiä ja turvallisuusvaatimuksia. Vain sähköalan ammattilaiset saavat suorittaa töitä sähkölaitteen parissa. Jos sinulla on kysyttävää, ota yhteyttä KÄRCHERin edustajaan.

      Pääsuodattimen vaihto

      VAARA

      Terveydelle haitallisen pölyn aiheuttama vaara

      Pölyn hengittämisen aiheuttamat hengitystiesairaudet.

      Kertynyt pöly on kuljetettava pölytiiviissä säiliöissä. Täyttäminen muihin säiliöihin ei ole sallittua. Pölynkeräyssäiliön saavat hävittää vain tähän tehtävään koulutuksen saaneet henkilöt.

      VAROITUS

      Terveydelle haitallisen pölyn aiheuttama vaara

      Pölyn hengittämisen aiheuttamat hengitystiesairaudet.

      Pääsuodatinelementtiä ei enää saa käyttää sen jälkeen, kun se on poistettu laitteesta.

      Asiantuntija saa vaihtaa pysyvästi asennetut suodattimet vain soveltuvilla alueilla (esim. dekontaminointiasemat).

      1. Kiinnitä laite seisontajarruilla.

      2. Kytke laite pois päältä laitekytkimestä.

      3. Irrota verkkopistoke.

      4. Irrota ja poista imupää.

      5. Avaa ja poista välirengas.

      6. Poista saastunut pääsuodatin.

      7. Aseta saastunut pääsuodatin pussiin välittömästi sen jälkeen, kun olet poistanut sen laitteesta, ja sulje pussi tiiviisti.

      8. Hävitä saastunut pääsuodatin lakisääteisten vaatimusten mukaisesti.

      9. Tarkasta, onko korkeapaineletkussa vaurioita.

      10. Poista lika puhtaan ilman puolelta.

      11. Aseta uusi pääsuodatin paikalleen päinvastaisessa järjestyksessä. Varmista, että suodattimen pidike on keskellä suodatintaskuja.

      12. Aseta välirengas paikalleen ja lukitse se.

      13. Aseta ja lukitse imupää paikalleen.

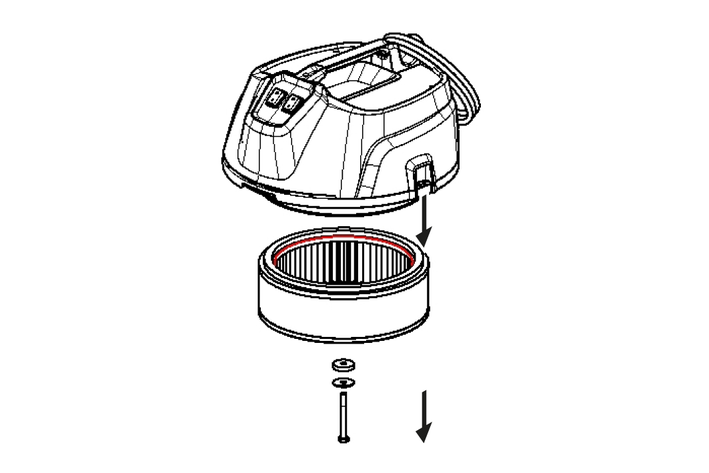

      H-suodattimen vaihto

      1. Kiinnitä laite seisontajarruilla.

      2. Kytke laite pois päältä laitekytkimestä.

      3. Irrota verkkopistoke.

      4. Vapauta imupää ja nosta se ylös.

      5. Vapauta imupäässä kiinni oleva tyhjiöletku ja irrota imupää.

      6. Kierrä kuusioruuvi irti vastapäivään sopivalla työkalulla.

      7. Poista tiivisteet ja saastunut H-suodatin imupäästä.

      8. Aseta saastunut H-suodatin pussiin välittömästi sen jälkeen, kun olet poistanut sen laitteesta, ja sulje pussi tiiviisti.

      9. Hävitä saastunut H-suodatin lakisääteisten vaatimusten mukaisesti.

      10. Poista lika puhtaan ilman puolelta.

      11. Aseta uusi H-suodatin paikalleen päinvastaisessa järjestyksessä. Varmista, että tiivisteet ja tyhjiöletku ovat kunnolla paikoillaan.

      12. Levitä sopivaa ainetta (esim. Loctite 243) kuusioruuvin kierteeseen estämään ruuvin tahaton löystyminen.

      13. Kiristä kuusioruuvi myötäpäivään.

      14. Aseta ja lukitse imupää paikalleen.

      Vaihda jätepussi

      1. Kiinnitä laite seisontajarruilla.

      2. Vedä kahvaa ylöspäin.

        Roskasäiliö vapautetaan ja lasketaan alas.

      3. Vedä roskasäiliö ulos laitteesta kahvan avulla.

      4. Nosta jätepussi ylös.

      5. Sulje jätepussi tiukasti nippusiteellä.

      6. Ota jätepussi ulos.

      7. Hävitä jätesäkki lakisääteisten määräysten mukaisesti.

      8. Aseta uusi jätepussi roskasäiliöön ja aseta se varovasti astian seinämää vasten ja astian pohjalle.

      9. Taita jätepussin reuna roskasäiliön reunan yli ulkopuolelle.

        10. VAROITUS

        Roskasäiliön väärä lukitus

        Puristumisvaara

        Älä pidä lukitsemisen aikana käsiä missään tapauksessa roskasäiliön ja suodatinrenkaan välissä tai vie niitä nostomekaniikan lähelle.Lukitse roskasäiliö käyttämällä kahvaa molemmin käsin.

      10. Aseta roskasäiliö paikalleen ja lukitse se kahvasta.

      Turvasuodatinpussin vaihto

      VAARA

      Terveydelle haitallisen pölyn aiheuttama vaara

      Pölyn hengittämisen aiheuttamat hengitystiesairaudet.

      Kertynyt pöly on kuljetettava pölytiiviissä säiliöissä. Täyttäminen muihin säiliöihin ei ole sallittua. Pölynkeräyssäiliön saavat hävittää vain tähän tehtävään koulutuksen saaneet henkilöt.

      1. Kiinnitä laite seisontajarruilla.

      2. Irrota imuletku.

      3. Sulje roskasäiliön imuliitäntä (ks. luku Imuliitännän sulkeminen).

      4. Vedä kahvaa ylöspäin.

        Roskasäiliö vapautetaan ja lasketaan alas.

      5. Vedä roskasäiliö ulos laitteesta kahvan avulla.

      6. Nosta turvasuodatinpussin reuna ylös.

      7. Irrota suojakalvo.

      8. Sulje turvasuodatinpussi itseliimautuvalla sulkijalla.

      9. Vedä turvasuodatinpussi taaksepäin ulos.

      10. Sulje turvasuodatinpussin imuliitännän aukko tiiviisti sulkukannella.

      11. Sulje turvasuodatinpussi tiukasti nippusiteellä.

      12. Poista turvasuodatinpussi roskasäiliöstä.

      13. Puhdista roskasäilö sisältä kostealla liinalla.

      14. Hävitä turvasuodatinpussi pölytiiviisti suljetussa pussissa lakisääteisten määräysten mukaisesti.

      15. Pane päälle uusi turvasuodatinpussi.

      16. Taita turvasuodatinpussin reuna ulospäin roskasäiliön reunan yli.

        17. VAROITUS

        Roskasäiliön väärä lukitus

        Puristumisvaara

        Älä pidä lukitsemisen aikana käsiä missään tapauksessa roskasäiliön ja suodatinrenkaan välissä tai vie niitä nostomekaniikan lähelle.Lukitse roskasäiliö käyttämällä kahvaa molemmin käsin.

      17. Aseta roskasäiliö paikalleen ja lukitse se kahvasta.

      Ohjeet häiriötilanteissa

      VAARA

      Laitteen tahaton käynnistyminen / sähköisku

      Imumoottorin tahaton käynnistyminen voi johtaa loukkaantumiseen. Sähköosien jännite voi johtaa sähköiskuun.

      Kytke laite pois päältä ennen kaikkia laitteelle tehtäviä töitä ja irrota verkkopistoke.Anna kaikki sähköosien tarkastukset ja niiden parissa tehtävät työt ammattilaisen suoritettaviksi.

      Huomautus

      Jos ilmenee häiriö, laite on kytkettävä pois päältä välittömästi. Häiriö on korjattava ennen kuin laite otetaan käyttöön uudelleen.

      Jos vikaa ei voida korjata, toimita laite tarkastettavaksi asiakaspalveluun.

      • Imuturbiini ei käynnisty

      • Imuteho laskee

      • Pölyä tulee ulos imuroitaessa

      Imuturbiini ei käynnisty

      Élimination:

      1. Tarkista pistorasia ja virran syötön sulake.

      2. Tarkista laitteen verkkojohto ja verkkopistoke.

      3. Kytke laite päälle.

      Imuteho laskee

      Élimination:

      1. Sulje tiivistämätön imuliitäntä (ks. luku Imuliitännän sulkeminen).

      2. Poista tukokset imusuuttimesta, imuputkesta tai imuletkusta.

      3. Vaihda täyttynyt jätepussi uuteen (ks. luku Vaihda jätepussi).

      4. Vaihda täyttyneen turvasuodatinpussin sijalle uusi (ks. luku Turvasuodatinpussin vaihto).

      5. Tarkista, että imupää ja roskasäiliö istuvat kunnolla.

      6. Puhdista pääsuodatin (ks. luku Pääsuodattimen puhdistus).

      7. Tarkista suodattimen asento ja korjaa sitä tarvittaessa.

      8. Vaihda pääsuodatin (ks. luku Pääsuodattimen vaihto).

      Pölyä tulee ulos imuroitaessa

      Élimination:

      1. Tarkista suodattimen asento ja korjaa sitä tarvittaessa.

      2. Puhdista pääsuodatin (ks. luku Pääsuodattimen puhdistus).

      3. Vaihda pääsuodatin (ks. luku Pääsuodattimen vaihto).

      Hävittäminen

      Laite on hävitettävä lakisääteisten määräysten mukaisesti sen käyttöiän tultua täyteen.

      Takuu

      Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiömme julkaisemat takuuehdot. Korjaamme laitteessasi mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

      Lisätietoja löydät täältä: www.kaercher.com/dealersearch

      Lisätietoja takuutiedoista (jos saatavilla) on Kärcherin paikallisen verkkosivuston palvelualueella kohdassa "Lataukset".

      Tekniset tiedot



      Sähköliitäntä
      Verkkojännite
      220-240 V
      Vaihe
      1 ~
      Verkkotaajuus
      50-60 Hz
      Nimellisteho
      2100 W
      Maksimiteho
      2300 W
      Kotelointiluokka
      IPX4
      Suojaluokka
      I*
      Suurin sallittu verkon impedanssi
      0.224+j0.140 Ω
      Mitat ja painot
      Tyypillinen käyttöpaino
      41 kg
      Pituus x leveys x korkeus
      645 x 655 x 1150 mm
      Tehokas pääsuodattimen pinta-ala
      1,5 m2
      Tehokas H-suodattimen pinta-ala
      1,6 m2
      Ympäristöolosuhteet
      Varastointilämpötila
      -10-40 °C
      Laitteen tehotiedot
      Säiliötilavuus
      40 l
      Tyhjiö (maks.)
      19,4 kPa
      Maks. tilavuusvirta imuletkulla DN50, L=3 m
      245 m3/h
      Maks. tilavuusvirta imuletkulla DN40, L=3 m
      210 m3/h
      Maks. tilavuusvirta imuletkulla DN50, L=5 m
      230 m3/h
      Maks. tilavuusvirta imuletkulla DN40, L=5 m
      195 m3/h
      Imuletkun liitäntä
      DN70
      Imuletkun nimellisläpimitta
      DN40/50
      Pääsuodattimen tilausnumero
      9.990-018.0
      H-suodattimen tilausnumero
      9.993-005.0
      Määritetyt arvot EN 60335-2-69 mukaan
      Käsi-käsivarsi-tärinäarvo
      <2,5 m/s2
      Epävarmuus K
      1 m/s2
      Äänenpainetaso LpA
      77 dB(A)
      Mittausepävarmuus KpA
      2 dB(A)
      Verkkojohto
      Tyyppi
      H07RN-F 3G1,5 mm2
      Osanumero
      6.650-035.0
      Kaapelin pituus
      10 m

      EU-vaatimustenmukaisuusvakuutus

      Vakuutamme täten, että jäljempänä mainittu tuote vastaa voimassa olevia mainittujen direktiivien ja asetusten määräyksiä. Jos tuotetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

      Tuote: Kuivaimuri

      Tuote: Märkä- ja kuivaimuri

      Tyyppi: 9.989-xxx

      Direktiivit ja asetukset

      2006/42/EY (+2009/127/EY)

      2014/30/EU

      2011/65/EU

      Sovelletut yhdenmukaistetut standardit

      EN 60335-1

      EN 60335-2-69

      EN 55014-1: 2017 + A11: 2020

      EN 55014-2: 2015

      EN IEC 61000-3-2: 2019

      EN 61000-3-11: 2000

      EN 62233: 2008

      EN IEC 63000: 2018

      Nimi ja osoite

      Dokumentointivastaava:

      A. Haag

      Kärcher Industrial Vacuuming GmbH

      Robert-Bosch-Straße 4-8

      73550 Waldstetten (Germany)

      Puh.: +49 7171 94888-0

      Faksi: +49 7171 94888-528

      Waldstetten, 1.11.24

      Allekirjoittaneet toimivat yrityksen johdon puolesta ja valtuuttamina.

      Kärcher Industrial Vacuuming GmbH

      Robert-Bosch-Straße 4-8

      73550 Waldstetten (Germany)

      Puh.: +49 7171 94888-0

      Faksi: +49 7171 94888-528

      <BackPage>

      2-2-HC-A5-GS-awx2508



      </BackPage>
