Pirms uzsākt ierīces lietošanu, izlasiet šo oriģinālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojieties saskaņā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nākamajam īpašniekam.

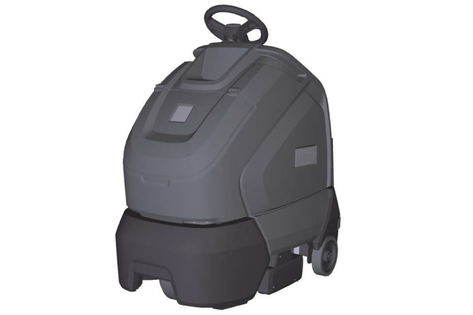

Ierīci izmanto paklāja virsmu nosūkšanai. Netīrumi no paklāja tiek atbrīvoti ar birstēm, izsūkti un savākti filtra maisiņā.

• 600 mm darba platums ļauj ilgstoši efektīvi strādāt.

• Šī ir pašgājēja ierīce.

• Akumulatorus var uzlādēt ar uzlādes ierīci pie 110-240-V kontaktligzdas.

• Visiem variantiem ir iebūvēts lādētājs.

• CV 60/1 RS Bp Pack variantam akumulatori ir iekļauti piegādes kompl.

  CV 60/1 RS Bp variantam akumulatori ir jāpasūta atsevišķi.

Izmantojiet šo ierīci tikai kā norādīts šajā lietošanas instrukcijā.

• Ierīci drīkst izmantot tikai sausu paklāju sūknēšanai.

• Ierīci drīkst aprīkot tikai ar oriģinālo papildaprīkojumu un rezerves daļām.

• Ierīce nav paredzēta publisko satiksmes ceļu tīrīšanai.

• Izmantošanas temperatūras diapazons ir no +5°C līdz +40°C.

• Ierīci nedrīkst izmantot uz spiedienjutīgām grīdām. Ņemiet vērā pieļaujamo virsmas vienības noslodzi. Ierīces radītā slodze uz virsmas vienību ir norādīta tehniskajos datos.

• Ierīce nav piemērota lietošanai sprādzienbīstamā vidē.

• Ierīce nav piemērota veselībai kaitīgu putekļu iesūkšanai.

• Reaktīvie metāla putekļi (piem., alumīnijs, magnēzijs, cinks) savienojumā ar izteikti sārmainiem vai skābiem tīrīšanas līdzekļiem veido sprādzienbīstamas gāzes.

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, atbrīvojieties no iepakojuma videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai eļļu, kuri neatbilstošas apstrādes vai nepareizas utilizācijas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās ierīces nedrīkst izmest kopā ar sadzīves atkritumiem.

Pašreizējo informāciju par sastāvvielām atradīsiet: www.kaercher.de/REACH

Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņēmuma izdotie garantijas nosacījumi Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas centrā.

Papildu informācija ir atrodama: www.kaercher.com/dealersearch

Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tīmekļa vietnes servisa sadaļā "Lejupielādes".

Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Izmantot tikai oriģinālos piederumus un oriģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Pirms ierīces pirmās ekspluatācijas izlasiet un ievērojiet šo lietošanas instrukciju un pievienoto brošūru „Mitrās un sausās sūkšanas putekļsūcēja drošības norādes”, Nr. 5.956-251.0, un rīkojieties saskaņā ar tām.

Avārijas gadījumā nospiediet avārijas apturēšanas pogu.

Tiek pārtraukta iekārtas ekspluatācija un tiek aktivizēta stāvbremze.

Ja atslēgas slēdzis tiek atvienots, ierīce ir aizsargāta pret neatļautu lietošanu.

Ja tiek nospiesta avārijas apturēšanas poga, visas ierīces funkcijas nekavējoties tiek deaktivizētas.

Papildus tiek aktivizēta stāvbremze.

Vilces piedziņu var aktivizēt tikai tad, ja operators stāv uz drošības pedāļa.

Tiklīdz tiek atvērtas kreisās vai labās puses durvis, visas ierīces funkcijas nekavējoties tiek deaktivizētas. Papildus tiek aktivizēta stāvbremze.

Rīkojoties ar akumulatoriem, ievērojiet turpmākos brīdinājumus:

	Ievērojiet piezīmes akumulatora instrukcijās, uz akumulatora un šajā lietošanas instrukcijā.
	Valkājiet acu aizsargus.
	Glabājiet skābes un akumulatorus bērniem nepieejamā vietā.
	Sprādzienbīstamība
	Uguns, dzirksteles, atklāta liesma un smēķēšana ir aizliegta.
	Skābes radītu apdegumu risks.
	Pirmā palīdzība.
	Brīdinājums
	Likvidēšana
	Nemetiet akumulatorus atkritumu tvertnē.

• Tīrīšanas procesa vadības elementi ir dzelteni.

• Apkopes un servisa vadības elementi ir gaiši pelēki.

1. Atslēgas slēdzi iestatīt uz “1”.

2. Nospiest vēlamo Tīrīšanas programma.

   ---



   1. “Sveiki!”
   2. “Režīma izvēle”

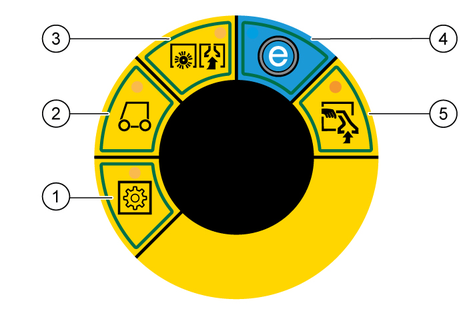

   Apraksts Tīrīšanas programma

   Apzīmējums	Apraksts
   ”Iestatījumi”	Iestatījumu rediģēšanai.
   ”Transportēšanas brauciens”	Ierīces transportēšanai.
   "Slaucīšana - sūkšana"	Tīrīšanai braukšanas laikā.
   ”ECO funkcija”	Klusai tīrīšanai.
   ”Papildaprīkojums”*	Smalkai tīrīšanai.

   *Izvēles iespēja

1. Atslēgas slēdzi iestatīt uz “1”.

   Norādījum

   Navigāciju izvēlnē veic, izmantojot pogas zem displeja.

2. Izvēlēties pogu ”Iestatījumi” un nospiest Taustiņš “Apstiprināt”.

   ---

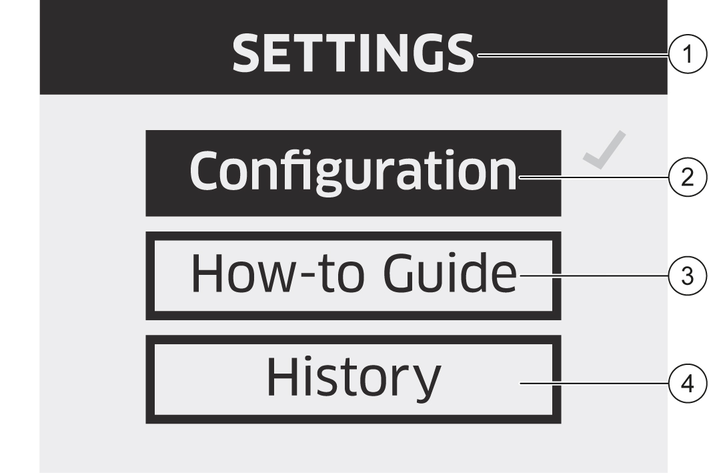

   1. ”Iestatījumi”
   2. ”Konfigurācija”
   3. ”How-to Guide”
   4. ”Norise”

3. Izvēlēties pogu ”Konfigurācija” un nospiest Taustiņš “Apstiprināt”.

   ---

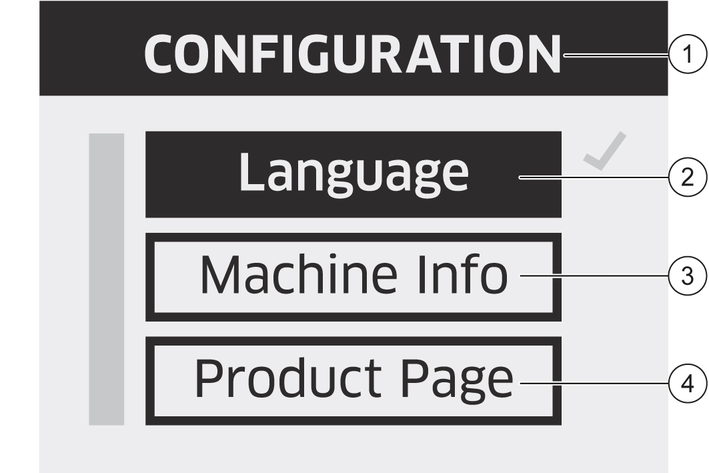

   1. ”Konfigurācija”
   2. ”Valoda”
   3. ”Informācija par ierīci”
   4. ”Produkta lapa”

4. Izvēlēties vēlamo valodu un nospiest Taustiņš “Apstiprināt”.

   ---



   1. ”Valoda”
   2. “Angļu”
   3. “Latviešu”
   4. “Franču”

1. Atslēgas slēdzi iestatīt uz “1”.

   Norādījum

   Navigāciju izvēlnē veic, izmantojot pogas zem displeja.

2. Izvēlēties pogu ”Iestatījumi” un nospiest Taustiņš “Apstiprināt”.

3. Izvēlēties pogu ”Konfigurācija” un nospiest Taustiņš “Apstiprināt”.

4. Izvēlēties pogu ”Informācija par ierīci” un nospiest Taustiņš “Apstiprināt”.

   ---

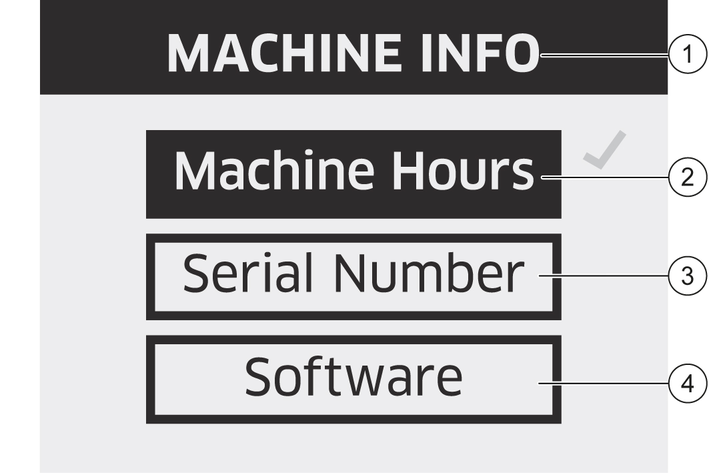

   1. ”Informācija par ierīci”
   2. ”Darba stundas”
   3. ”Sēr. Nr.”
   4. ”Programmatūras versija”

5. Izvēlēties vēlamo informāciju un nospiest Taustiņš “Apstiprināt”.

1. Atslēgas slēdzi iestatīt uz “1”.

   Norādījum

   Navigāciju izvēlnē veic, izmantojot pogas zem displeja.

2. Izvēlēties pogu ”Iestatījumi” un nospiest Taustiņš “Apstiprināt”.

3. Izvēlēties pogu ”Konfigurācija” un nospiest Taustiņš “Apstiprināt”.

4. Izvēlēties pogu ”Priekšrocības” un nospiest Taustiņš “Apstiprināt”.

   ---



   1. ”Priekšrocības”
   2. ”Atpakaļgaitas signāls”
   3. ”Ikdienas apkope”
   4. ”Rūpnīcas iestatījumu atjaunošana”

1. Izvēlēties pogu ”Atpakaļgaitas signāls” un nospiest Taustiņš “Apstiprināt”.

   ---



   1. ”Atpakaļgaitas signāls”
   2. ”ieslēgt”

2. Nospiediet pogu ”Atpakaļgaitas signāls” ”ieslēgt” un Taustiņš “Apstiprināt”.

   ---

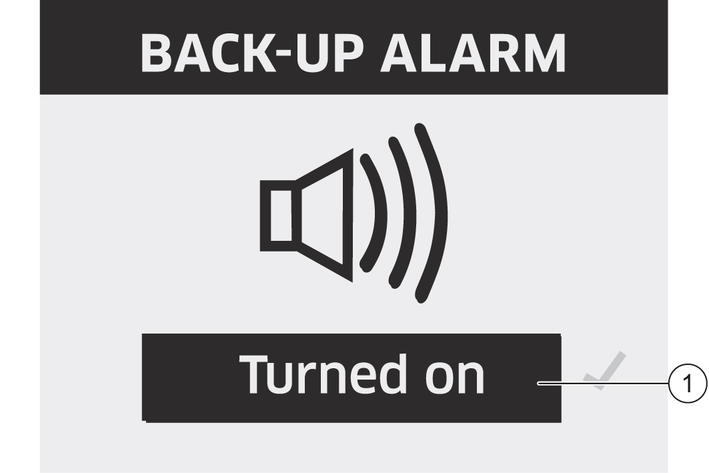

   1. ”ieslēgts”

   Tagad ir aktivizēta funkcija ”Atpakaļgaitas signāls”.

1. Izvēlieties pogu un nospiediet Taustiņš “Apstiprināt”.

   ---



   1. ”Ikdienas apkope”
   2. ”ieslēgt”

2. Nospiediet pogu ”Ikdienas apkope” ”ieslēgt” un Taustiņš “Apstiprināt”.

   ---



   1. ”ieslēgts”

   Tagad ir aktivizēta funkcija ”Ikdienas apkope”.

   Norādījum

   Pogas ”ieslēgt” informē lietotāju, kad ierīcei nepieciešama apkope.

1. Izvēlēties pogu ”Rūpnīcas iestatījumu atjaunošana” un nospiest Taustiņš “Apstiprināt”.

   ---



   1. ”Rūpnīcas iestatīj.”
   2. “Izmantot standarta iestat.?”
   3. ”Jā, atiestatīt”
   4. ”Nē, atpakaļ”

2. Izvēlēties pogu ”Jā, atiestatīt” un nospiest Taustiņš “Apstiprināt”.

   ”Rūpnīcas iestatījumu atjaunošana”pašlaik tiek veikta.

1. Izvēlēties pogu ”Konfigurācija” un nospiest Taustiņš “Apstiprināt”.

2. Izvēlēties pogu ”Priekšrocības” un nospiest Taustiņš “Apstiprināt”.

3. Izvēlēties pogu ”How-to Guide” un nospiest Taustiņš “Apstiprināt”.

   ---



   1. ”How-to Guide”
   2. QR kods

4. Noskenējiet QR kodu ar viedtālruni.

Kad ierīce ir nekustīgā stāvoklī, tās ripošanu novērš elektriskā stāvbremze. Lai stumtu ierīci, stāvbremze ir jāatbloķē.

1. Pabīdiet atbloķēšanas sviru uz augšu.

   ---



   1. Stāvbremze

   Tagad stāvbremze ir atbloķēta.

1. Izpakojiet ierīci.

   1. Atskrūvējiet skrūves un noņemiet koka aizsargrežģi.

      (Skrūves būs nepieciešamas vēlāk, lai piestiprinātu koka plāksni)

   2. Pārgrieziet iepakojuma plastmasas lenti un noņemiet iepakojuma plēvi.

2. Noņemiet pie riteņiem esošos fiksatorus.

3. Novietojiet koka plāksni zem ierīces paletes aizmugurē kā rampu.

4. Nostipriniet koka plāksni ar skrūvēm.

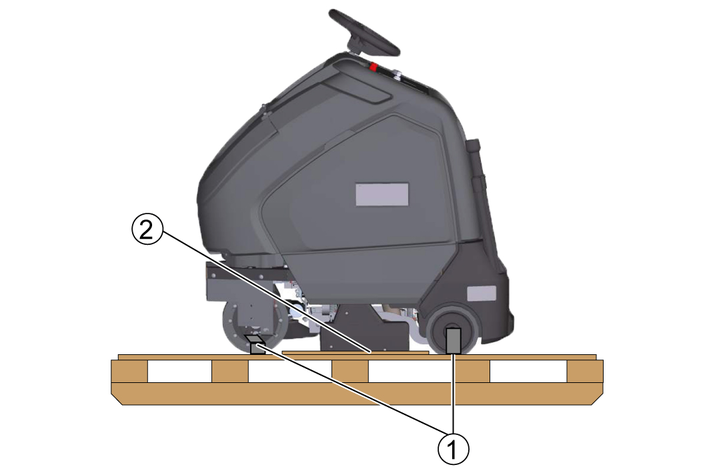

5. Atskrūvējiet priekšējo un aizmugurējo stiprinājumu.

   ---



   1. Stiprinājums
   2. Koka palete

6. Atbrīvojiet stāvbremzi, izmantojot sviru.

7. Nostumiet ierīci no paletes pa rampu (skatīt nodaļu Ierīces stumšana.

   ---



   1. Rampa

8. Novelciet stāvbremzi, izmantojot sviru.

1. Atveriet vāku.

2. No vāka iekšpuses izņemiet stūres ratu un maisiņu ar atsevišķām detaļām.

   ---



   1. Stūres rata pārsegs
   2. Sprostgredzens
   3. Skrūve
   4. Stūres rats
   5. Starpvārpsta
   6. Sprostgredzens

3. Iztaisnojiet priekšējo riteni.

4. Ievietojiet starpvārpstu.

5. Skrūvi un sprostgredzenu ievietojiet starpvārpstā.

6. Nostipriniet starpvārpstu.

7. Uzstādiet stūres ratu un nostipriniet sprostgredzenu.

8. Uzlieciet stūres rata pārsegu.

Maksimālie akumulatora izmēri

Ja ar Bp variantu tiek izmantoti mitrie akumulatori, jāievēro šādi noteikumi:

• Jāievēro maksimālie akumulatora izmēri.

• Uzlādējot mitros akumulatorus, jāatver sānu durvis.

• Uzlādējot mitros akumulatorus, jāievēro akumulatora ražotāja norādījumi.

Akumulatoru ievietošana un pieslēgšana

Ar Bp Pack variantu akumulators jau ir iebūvēts.

Ierīces aizsardzība pret dziļo izlādi ir iestatīta atbilstoši paredzētajam akumulatora tipam. Ja tiek izmantots cita tipa akumulators, aizsardzība pret dziļo izlādi ir no jauna jāiestata klientu apkalpošanas dienestā.

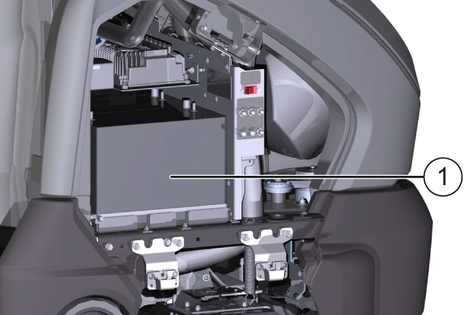

1. Noņemt sānu durvis.

2. Ievietojiet akumulatorus ierīcē no labās puses.

   ---



   1. Akumulators

3. Polus savienot ar komplektācijā iekļautajiem savienošanas kabeļiem.

4. Piegādāto pieslēguma kabeli pieslēgt pie brīvajiem akumulatora poliem (+) un (-).

5. Melno papildu kabeli kopā ar pieslēguma kabeli (-) pieslēgt pie negatīvā pola.

Akumulatora uzlādes laiks Komplekts 3x12V/115Ah, bez apkopes (AGM) ir 5,5 stundas.

1. Piebrauciet ierīci tieši pie uzlādes ierīces, izvairoties no kāpumiem.

2. Atslēgas slēdzi iestatīt uz “0” un izņemt atslēgu.

3. Ierīces tīkla spraudni izņemt no turētāja un pieslēgt to elektrotīklam.

4. Pēc lādēšanas atvienot lādētāja tīkla spraudni un iekārt to ierīces turētājā.

1. Atslēgas slēdzi pagrieziet uz “0” un izņemiet atslēgu.

2. Izslēdziet ierīci.

3. Atveriet sānu durvis.

4. Atvienojiet kabeli no akumulatora mīnus pola.

5. Atvienojiet atlikušos kabeļus no akumulatoriem.

6. Izņemiet akumulatorus.

7. Izlietotos akumulatorus utilizējiet atbilstoši spēkā esošajiem noteikumiem.

1. Veiciet apkopes darbus „Pirms ekspluatācijas uzsākšanas“ (skatīt nodaļu “Apkope un uzturēšana”).

1. Atslēgas slēdzi iestatīt uz “0”.

2. Nospiediet avārijas apturēšanas pogu.

   Ja ierīci var stumt ar roku, stāvbremze nedarbojas.

3. Stāvbremzes bremžu sviru nospiest uz augšu.

   Ja ierīci var stumt ar roku, stāvbremze ir bojāta.

Pārtrauciet ierīces ekspluatāciju un sazinieties ar klientu apkalpošanas dienestu.

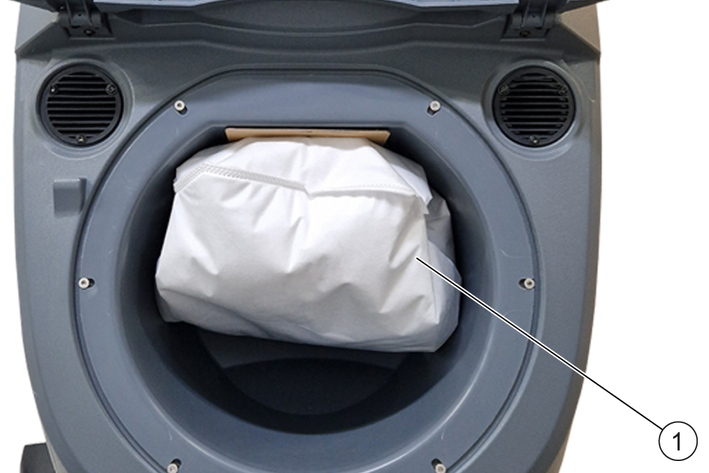

1. Atveriet netīrumu tvertnes pārsegu.

   ---



   1. Filtra maisiņš

2. Izņemiet filtrēšanas maisiņu no uzglabāšanas konteinera.

3. Atlokiet filtra maisiņu.

4. Ievietojiet filtra maisiņu netīrumu tvertnē un iebīdiet atloku pār sprauslu.

   Norādījum

   Filtra maiss jāievieto tam paredzētajā āķī tā, lai tiktu nospiests baltais slēdzis.

5. Aizveriet netīrumu tvertnes pārsegu.

1. Uzkāpt uz statīva.

2. Nespiediet akseleratora pedāli.

3. Atbloķēt avārijas apturēšanas pogu, to pagriežot.

4. Atslēgas slēdzi iestatīt uz “1”.

5. Noregulējiet ātrumu, izmantojot ātruma grozāmo pogu.

6. Braukšanas virzienu iestatiet ar vadības pults braukšanas virziena slēdzi.

   Norādījum

   Braukšanas virziena slēdzis kalpo arī kā drošības slēdzis. Tāpēc tas ir jānospiež arī tad, ja vēlamais braukšanas virziens ir iestatīts jau iepriekš.

7. Lai brauktu, uzmanīgi nospiediet akseleratora pedāli.

Pārslodzes gadījumā piedziņas motors tiek atslēgts.

8. Ļaujiet ierīcei 5 minūtes atdzist.

1. Uzkāpt uz statīva.

2. Nespiediet akseleratora pedāli.

3. Atbloķēt avārijas apturēšanas pogu, to pagriežot.

4. Atslēgas slēdzi iestatīt uz „1“.

5. Nospiest vēlamo Tīrīšanas programma.

6. Braukšanas virzienu uz priekšu iestatiet ar vadības pults braukšanas virziena slēdzi.

7. Nospiediet akseleratora pedāli un apbrauciet tīrāmo zonu.

1. Nospiest programmu "Slaucīšana - sūkšana".

2. Atvienot sūknēšanas šļūteni.

1. Nospiest programmu ”Transportēšanas brauciens”.

1. Novietojiet ierīci uz līdzenas virsmas.

2. Atslēgas slēdzi pagriezt uz „0“.

3. Izņemt atslēgu.

• Šo ierīci drīkst uzglabāt tikai pret salu drošās iekštelpās.

• Pirms ilgstošas uzglabāšanas pilnībā uzlādēt akumulatorus.

• Uzglabāšanas laikā akumulatorus pilnībā uzlādēt vismaz reizi mēnesī.

• Pārbaudīt netīrumu tvertnes blīvējumu.

• Pārbaudīt riepu stāvokli.

• Pārbaudiet, vai sūkšanas šļūtenē nav piesārņojuma.

• Pārbaudiet, iesūknēšanas šļūtenes spraudsavienojumu hermētiskumu.

• Iztukšot un iztīrīt Rupjo netīrumu nodalījums.

• Pārbaudiet filtra maisiņu un nepiec. gad. nomainiet.

• Pārbaudiet, vai pareizi darbojas akseleratora pedālis, bremzes un stūres rats.

• Pārbaudiet, vai birstes ir pareizi uzstādītas.

• Pārbaudiet, vai šļūtenēs nav nosēdumu.

• Iztukšojiet un iztīriet Rupjo netīrumu nodalījums.

• Iztīriet Birstes kaste.

• Iztīriet birstes korpusa iekšpusi.

• Pārbaudiet birstes nodilumu un notīriet.

• Noņemiet gultņa vāciņu no birstes gala. Pēc tam notīriet gultni un vāciņu.

• Pārbaudiet filtra maisiņu un, ja nepieciešams, nomainiet to.

• Pārbaudiet ierīces ārpusi, vai nav bojājumu.

• Uzlādējiet akumulatoru.

• Notīriet akumulatoru augšējo daļu.

• Pārbaudiet mitro akumulatoru skābes blīvumu.

• Pārbaudīt, vai akumulatora kabeļi ir stingri savienoti.

• Pārbaudiet skābes līmeni mitrajos akumulatoros. Nepieciešamības gadījumā papildināt.

IEVĒRĪBAI

Akumulatoru bojājumu risks!

Izmantojot ūdeni ar piedevām, tiek zaudēta akumulatora garantija.

Akumulatoru papildināšanai izmantojiet tikai destilētu vai atsāļotu ūdeni (EN 50272-T3).Neizmantojiet nekādas svešas piedevas vai uzlabotājus.

• Iztīriet akumulatoru nodalījumu un akumulatoru korpusu.

• Pārbaudiet stūres mehānisma ķēdes spriegojumu (to veic klientu apkalpošanas dienests).

• Pārbaudiet piedziņas ķēdes nodilumu.

• Pārbaudiet visus filtrus un nepiec. gad. nomainiet.

Klientu servisam ļaut veikt noteiktos tehniskās apkopes darbus:

• Pārbaudiet stāvbremzi.

• Pārbaudiet stūres ķēdes spriegojumu.

• Pārbaudiet, vai nav nodiluši birstes klāja aizsargstieņi.

• Pārbaudiet kabeļus un citus elektriskos komponentus, vai tie nav saplaisājuši, zaudējuši krāsu, nav saplaisājusi vai sacietējusi izolācija, bojāti vai vaļīgi savienojumi un citi defekti.

Lai nodrošinātu uzticamu iekārtas darbību, iesakām noslēgt apkopes līgumu. Sazinieties ar savu atbildīgo KÄRCHER klientu dienestu.

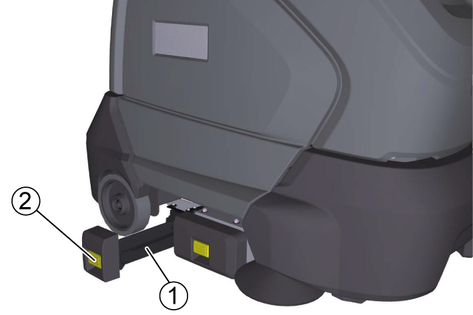

1. Izvelciet fiksatoru un izvelciet Rupjo netīrumu nodalījums.

   ---



   1. Rupjo netīrumu nodalījums
   2. Fiksators

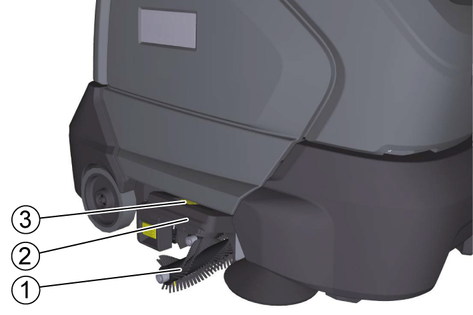

1. Atveriet galvenās durvis ierīces labajā pusē.

   ---



   1. Slaucīšanas veltnis
   2. Vāks
   3. Noslēgs

2. Pavelciet dzelteno noslēgu un atbrīvojiet bloķētāju.

3. Izvelciet birstes nodalījumu.

4. Noņemiet slaucīšanas veltņus.

5. Ievietojiet un nofiksējiet jaunos slaucīšanas veltņus.

6. Ievietojiet slaucīšanas veltņus birstes nodalījumā un pagrieziet tos tā, lai gala marķējums būtu vērsts vertikāli.

7. Iebīdiet birstes nodalījumu atpakaļ.

1. Pagrieziet sānu slotu līdz atdurei pretēji pulksteņrādītāja virzienam.

   ---



   1. Piedziņas vārpsta
   2. Tapa
   3. Sānu slota

2. Noņemiet sānu slotu no piedziņas vārpstas.

3. Jaunās sānu slotas montāžu veiciet apgrieztā secībā.

   Norādījum

   Pagrieziet birsti, līdz tā nofiksējas savā vietā.

• Ja rodas traucējumi, kurus nevar novērst ar šīs tabulas starpniecību, izsaukt klientu servisu.

• 01

• 12

• 16

• 17

• 1A

• 1B

• 1E

• 1F

• 22

• 23

• 25

• 26

• 27

• 28

• 29

• 2A

• 2B

• 2C

• 2E

• 32

• 33

• 35

• 80

• 81

• 82

• 8B

• 8C

• 8D

• 8E

• 8F

• 90

• 91

• 92

• 93

• 94

Iemesls:

Birstu motors pārkarsis

Novēršana:

1. Ar galveno slēdzi atvienojiet strāvas padevi.

2. Noņemiet birstes kārbu un iztīriet birstes.

3. Pirms turpiniet darbu, ļaujiet dzinējam atdzist vienu stundu.

Iemesls:

Bremze atbrīvota manuāli

Novēršana:

1. Novietojiet ierīci uz virsmas ar 0 % kāpumu vai nofiksējiet riteņus, lai tie neripotu.

2. Atrodiet bremžu atbrīvošanas sviru un pavelciet to uz leju.

Iemesls:

Piedziņas motora iekšējā motora kontroliera kļūda

Novēršana:

1. Ar galveno slēdzi atvienojiet strāvas padevi.

2. Noņemiet birstes kārbu un iztīriet birstes.

3. Pirms turpiniet darbu, ļaujiet dzinējam atdzist vienu stundu.

Iemesls:

Piedziņas motora nezināma motora kontroliera kļūda

Novēršana:

1. Ar galveno slēdzi atvienojiet strāvas padevi.

2. Noņemiet birstes kārbu un iztīriet birstes.

Iemesls:

Piedziņas motora atvērtā slēguma ķēde

Novēršana:

1. Atrodiet un atiestatiet piedziņas motora aizsardzības slēdzi.

Iemesls:

Piedziņas motors pārkarsis

Novēršana:

1. Pirms turpiniet darbu, ļaujiet piedziņas motoram atdzist vienu stundu.

Iemesls:

Sūkšanas motora augsta FET kļūda

Novēršana:

1. Ar galveno slēdzi atvienojiet strāvas padevi.

2. Noņemiet un notīriet sānu birsti.

Iemesls:

Sūkšanas motora iekšējā motora kontroliera kļūda

Novēršana:

1. Atrodiet un atiestatiet sūkšanas motora aizsardzības slēdzi.

Iemesls:

Sūkšanas motora atvērtā slēguma ķēde

Novēršana:

1. Atrodiet un atiestatiet sūkšanas motora aizsardzības slēdzi.

Iemesls:

Nosprostota iesūknēšanas šļūtene, piltuve vai filtrēšanas maisiņš

Novēršana:

1. Nomainiet filtra maisiņu.

2. Pārbaudiet, vai iesūkšanas šļūtene un piltuve nav netīras, un iztīriet tās.

Iemesls:

Piedziņas motora DMC pārkaršana

Novēršana:

1. Ar galveno slēdzi atvienojiet strāvas padevi.

2. Noņemiet un notīriet sānu birsti.

3. Noņemiet birstes kārbu un iztīriet birstes.

4. Pirms turpiniet darbu, ļaujiet vadības ierīcēm atdzist vienu stundu.

Iemesls:

Birstes motora DMC pārkarsēšana

Novēršana:

1. Ar galveno slēdzi atvienojiet strāvas padevi.

2. Noņemiet un notīriet sānu birsti.

3. Noņemiet birstes kārbu un iztīriet birstes.

4. Pirms turpiniet darbu, ļaujiet vadības ierīcēm atdzist vienu stundu.

Iemesls:

Sānu birstes motora DMC pārkaršana

Novēršana:

1. Ar galveno slēdzi atvienojiet strāvas padevi.

2. Noņemiet un notīriet sānu birsti.

3. Noņemiet birstes kārbu un iztīriet birstes.

4. Pirms turpiniet darbu, ļaujiet vadības ierīcēm atdzist vienu stundu.

Iemesls:

Sūkšanas motora DMC pārkaršana

Novēršana:

1. Ar galveno slēdzi atvienojiet strāvas padevi.

2. Noņemiet un notīriet sānu birsti.

3. Noņemiet birstes kārbu un iztīriet birstes.

4. Pirms turpiniet darbu, ļaujiet ierīcei atdzist vienu stundu.

Iemesls:

Piedziņas motora DMC temperatūras kļūda (FET)

Novēršana:

1. Ar galveno slēdzi atvienojiet strāvas padevi.

2. Noņemiet un notīriet sānu birsti.

3. Noņemiet birstes kārbu un iztīriet birstes.

4. Pirms turpiniet darbu, ļaujiet ierīcei atdzist vienu stundu.

Iemesls:

Birstes motora DMC temperatūras kļūda (FET)

Novēršana:

1. Ar galveno slēdzi atvienojiet strāvas padevi.

2. Noņemiet un notīriet sānu birsti.

3. Noņemiet birstes kārbu un iztīriet birstes.

4. Pirms turpiniet darbu, ļaujiet ierīcei atdzist vienu stundu.

Iemesls:

Sānu birstes motora DMC temperatūras kļūda (FET)

Novēršana:

1. Ar galveno slēdzi atvienojiet strāvas padevi.

2. Noņemiet un notīriet sānu birsti.

3. Noņemiet birstes kārbu un iztīriet birstes.

4. Pirms turpiniet darbu, ļaujiet ierīcei atdzist vienu stundu.

Iemesls:

Sūkšanas motora DMC temperatūras kļūda (FET)

Novēršana:

1. Ar galveno slēdzi atvienojiet strāvas padevi.

2. Noņemiet un notīriet sānu birsti.

3. Noņemiet birstes kārbu un iztīriet birstes.

4. Pirms turpiniet darbu, ļaujiet ierīcei atdzist vienu stundu.

Iemesls:

Litija akumulatora CAN komunikācijas kļūda - Akumulatora CAN modulis nav pievienots, uzstādīts otrādi vai bojāts.

Novēršana:

1. Izslēdziet galveno slēdzi un 10 sekundes nogaidiet.

2. Ieslēdziet galveno slēdzi.

Iemesls:

Birstes motora atvērtā slēguma ķēde

Novēršana:

1. Atrodiet un atiestatiet birstes motora aizsardzības slēdzi.

Iemesls:

Birstes motora augstsprieguma aizsardzības kļūda

Novēršana:

1. Atrodiet un atiestatiet birstes motora aizsardzības slēdzi.

Iemesls:

Piedziņas motora augstsprieguma aizsardzības kļūda

Novēršana:

1. Pārliecinieties, ka Grad ir piemērots ierīcei.

2. Izslēdziet galveno slēdzi un 10 sekundes nogaidiet.

3. Ieslēdziet galveno slēdzi.

Iemesls:

Akumulators ir tukšs, un tas ir jāuzlādē, transportēšanas režīms nav iespējams

Novēršana:

1. Izslēdziet ierīci.

2. Atrodiet un paceliet bremžu sviru piedziņas motora labajā pusē.

3. Uzlādēt akumulatoru.

4. Pārliecinieties, ka uzlādes laikā kreisajās durtiņās deg zilā akumulatora lampiņa (tikai litija akumulatoriem).

5. Ja akumulatora indikators mirgo vai nedeg, nospiediet pogu, līdz tas iedegas.

Iemesls:

Nav filtra maisiņa, transportēšanas režīms joprojām iespējams

Novēršana:

1. Ievietojiet filtra maisiņu.

2. Pārliecinieties, ka filtra maisiņš ir pareizi ievietots ierīcē.

Iemesls:

Akumulators ir tukšs, un tas ir jāuzlādē, transportēšanas režīms joprojām iespējams

Novēršana:

1. Izslēdziet ierīci.

2. Atrodiet un paceliet bremžu sviru piedziņas motora labajā pusē.

3. Uzlādēt akumulatoru.

4. Pārliecinieties, ka uzlādes laikā kreisajās durtiņās deg zilā akumulatora lampiņa (tikai litija akumulatoriem).

5. Ja akumulatora indikators mirgo vai nedeg, nospiediet pogu, līdz tas iedegas.

Iemesls:

Piedziņas motora PWM ierobežo nenoteikts avots. Joprojām ir iespējami visi režīmi.

Novēršana:

1. Pārliecinieties, ka Grad ir piemērots.

Iemesls:

Piedziņas motora atpakaļgaitas pārnesums ierobežots. Atpakaļgaitas pārnesumu ierobežo veiktspējas ierobežošanas nosacījums. Joprojām ir iespējami visi režīmi.

Novēršana:

1. Pārliecinieties, ka Grad ir piemērots.

Iemesls:

Piedziņas motora turpgaitas pārnesums ierobežots. Turpgaitas pārnesumu ierobežo veiktspējas ierobežošanas nosacījums. Joprojām ir iespējami visi režīmi.

Novēršana:

1. Pārliecinieties, ka Grad ir piemērots.

Iemesls:

Augsta piedziņas motora temperatūra. PWM ierobežojums augstas motora temperatūras diapazonā. Joprojām ir iespējami visi režīmi.

Novēršana:

1. Pārliecinieties, ka Grad ir piemērots.

Iemesls:

Piedziņas motora ANIN robežvērtība. Motora temperatūra pārsniedz programmatūras noteikto robežvērtību. Ir traucēta droseles ieejas zona. Joprojām ir iespējami visi režīmi.

Novēršana:

1. Pārliecinieties, ka Grad ir piemērots.

Iemesls:

Sūkšanas motora PWM ierobežo nenoteikts avots. Joprojām ir iespējami visi režīmi.

Novēršana:

1. Informēt klientu apkalpošanas dienestu.

Iemesls:

Sūkšanas motoru ierobežo jaudas ierobežošanas nosacījums. Joprojām ir iespējami visi režīmi.

Novēršana:

1. Informēt klientu apkalpošanas dienestu.

Iemesls:

Akumulators ir tukšs, un drīzumā tas ir jāuzlādē. Joprojām ir iespējami visi režīmi.

Novēršana:

1. Nekavējoties uzlādējiet akumulatoru.

Iemesls:

Akumulatori tiek uzlādēti un ierīce ir bloķēta.

Novēršana:

1. Pārliecinieties, ka lādēšanas laikā atslēga ir izslēgta.

Iemesls:

Piedziņas motora PWM ierobežo aktīvās strāvas ierobežojums.

Novēršana:

1. Pārliecinieties, ka Grad ir piemērots.
