      IVM 60/24-2 M ACD WS

      99902620 (04/24)

      Жалпы нұсқаулар

      Құрылғыны пайдаланбас бұрын, осы түпнұсқа нұсқаулықты оқып, ол бойынша әрекет етіңіз және кейінірек пайдалану үшін немесе келесі иелер үшін сақтап қойыңыз.

      • Алғаш рет іске қоспас бұрын, №5.956-249.0 қауіпсіздік жөніндегі нұсқаулықпен танысып шығыңыз.

      • Пайдалану жөніндегі осы нұсқаулықты және қауіпсіздік жөніндегі нұсқаулықты ұстанбау құрылғының зақымдалуына және құрылғылармен және сол ортада жұмыс істейтін тұлғалардың жарақаттануына әкелуі мүмкін.

      • Тасымалдау кезінде зақымдалған жағдайда дереу дилерге хабарлаңыз.

      Қауіпсіздік нұсқаулары

      Қауіп деңгейлері

      ҚАУІП

      Ауыр жарақаттануға немесе өлімге апарып соғатын тікелей қауіп бойынша нұсқау.

      ЕСКЕРТУ

      Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау.

      АБАЙЛАҢЫЗ

      Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

      НАЗАР АУДАРЫҢЫ

      Материалдық зиянға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

      Техникалық қауіпсіздік бойынша жалпы нұсқаулары

      ҚАУІП

      Құрылғыны және оған арналған заттарды пайдалану, соның ішінде жазылған материалдарды жоюдың қауіпсіздендірілген процедураларын тек білікті қызметкерлердің көмегімен жою.

      ҚАУІП

      Егер бөлмедегі өңделген ауа қайтарылса, бөлмеде L ауа алмасудың жеткілікті мөлшерлемесі болуы керек. Қажетті шекті мәндерді орындау үшін қайтарылатын көлем ағынының мөлшері таза ауа көлемінің 50 %-ынан (бөлме көлемі VR  x ауа алмасу мөлшерлемесі LW) аспауы керек. Желдетудің арнайы шараларынсыз қолданылады: LW= 1 сағ-1.

      ҚАУІП

      Бұл құрылғыда зиянды шаң бар. Босату және техникалық қызмет көрсету бойынша жұмыстарды, оның ішінде шаң жинағыштарды алып тастауды тиісті қорғаныс құралдарын киетін мамандар ғана жүргізе алады.

      ҚАУІП

      Құрылғыны толық сүзгілеу жүйесінсіз пайдаланбаңыз.

      ҚАУІП

      Өңделетін материалдарға қатысты қолданылатын қауіпсіздік техникасының ережелерін сақтаңыз.

      ҚАУІП

      Әртүрлі жанғыш шаңдарды жинауға арналған контейнерге бір уақытта жинау өртке немесе жарылысқа әкелуі мүмкін.

      ҚАУІП

      Қауіпті реакцияларды болдырмау үшін сұйықтыққа арналған бактағы металлдың шаңын жинау үшін дұрыс сұйықтықтың пайдаланылып жатқандығына көз жеткізіңіз. Металл шаңымен сутегі газының пайда болуын болдырмау үшін судың орнына мұнайды пайдалану ұсынылады.

      ЕСКЕРТУ

      Құрылғыны шаң немесе газ жарылу қаупі бар жерлерде орнатуға немесе пайдалануға болмайды. Шаң-жарылғыш атмосфераға тек сүзгі алдында құрылғының ішінде рұқсат етіледі. Құрылғының ішінде жарылғыш газды орталарға тыйым салынады.

      ЕСКЕРТУ

      Құрылғы жанғыш сұйықтықтарды (тұтанғыш, тез тұтанғыш, қауіпті заттар туралы 67/548/EEC директивасына сәйкес тез тұтанғыш) (жану температурасы 55°C төмен), сондай-ақ жанғыш шаңдардың жанғыш сұйықтықтармен қоспаларын шаңсорғышпен соруға немесе тазалауға арналмаған.

      ЕСКЕРТУ

      Құрылғы жану температурасы ≤ 190 °C болатын тұтану көздері мен шаңды соруға арналмаған.

      ЕСКЕРТУ

      Әрбір іске қосу алдында потенциалды теңестіру желілерінің (Жерлендіруші өткізгіштерінің) қосылғанын тексеріңіз.

      ЕСКЕРТУ

      Құрылғыны ылғалды жерде ашық ауада қолданбаңыз немесе сақтамаңыз.

      ЕСКЕРТУ

      Құрылғының қауіпсіз орналасуы үшін бағыттауыш шығыршыққа тұрақ тежегіштерін қойыңыз. Тұрақ тежегіші ашық болған кезде құрылғы бақылаусыз қозғалуы мүмкін.

      ЕСКЕРТУ

      Сұйықтыққа арналған бакты тек өндіруші ұсынған сұйықтықтармен толтырыңыз.

      АБАЙЛАҢЫЗ

      Жұмыс кезнідегі ұзақ уақыттық үзіліс кезінде істен шығарыңыз және құрылғыны ажыратқыштар арқылы өшіріп, қуат ашасын ажыратыңыз.

      НАЗАР АУДАРЫҢЫ

      Құрылғыны тек бөлме ішінде пайдаланыңыз.

      НАЗАР АУДАРЫҢЫ

      Қысылып қалу қаупі бар! Сорғыш бастиекті, сүзгі бөлігін немесе жинауға арналған контейнерді шешкенде немесе бекіткенде қолғап киіңіз.

      НАЗАР АУДАРЫҢЫ

      Зақымдау тәуекелі! Ешқашан сүзгісіз немесе зақымдалған шаңсорғышпен сормаңыз.

      НАЗАР АУДАРЫҢЫ

      Құрылғыны пайдалану кезінде қорғаныс аяқ киімін киіңіз.

      НАЗАР АУДАРЫҢЫ

      Құрылғыны тек жаяу жүру жылдамдығымен және қажет болса, еңіс жолда екі адаммен жылжытыңыз.

      НАЗАР АУДАРЫҢЫ

      Керек-жарақтарды ауыстырған кезде шаң шықпау үшін абай болыңыз.

      НАЗАР АУДАРЫҢЫ

      Қалыпты жұмыс кезінде беткі температурасы 135 °C дейін көтерілуі мүмкін.

      НАЗАР АУДАРЫҢЫ

      Сорғыш шланг бөлігінің майысуына жол бермеңіз.

      НАЗАР АУДАРЫҢЫ

      Шлангтарды үнемі визуалды тексеруді орындаңыз.

      НАЗАР АУДАРЫҢЫ

      Шөгіндіні шығару, өңдеу, сақтау және утилизациялау үшін тиісті сақтық шараларын орындаңыз, мысалы: Жергілікті ережелерге сәйкес инертті сұйықтықтармен араластыру.

      НАЗАР АУДАРЫҢЫ

      Сутегі газы өте тез тұтанғыш және алюминий, магний және т.б. сияқты белгілі бір материалдарды сіңіру арқылы жасалуы мүмкін. Клапан сұйықтыққа арналған бакта сутегі газының жиналуын болдырмайды. Клапанды үнемі тазалап, тексеріп, зақымдану белгілерінің бар-жоғын тексеріп отырыңыз.

      НАЗАР АУДАРЫҢЫ

      Сутегі концентрациясын азайту үшін орнату орнын жеткілікті түрде желдетіңіз.

      НАЗАР АУДАРЫҢЫ

      Сутегі газының түзілуін азайту үшін әр қолданғаннан кейін және шөгіндіге толы болған кезде қоқыс контейнерін босатыңыз.

      Электр желісіне қосу

      Құрылғыны IEC 60364 стандартына сәйкес ектрмонтаждаушы орындаған қуат көзіне жалғауға болады. Қосылу мәндерін зауыттық Tехникалық мағлұматтар және тақтайшаданқараңыз.

      ҚАУІП

      Электр тогының соғу қаупі

      Өмірге төнген қауіп

      Электр қосылым сымдарын зақымдамаңыз, мысалы, басып қалу, қысу немесе тарту арқылы.

      Кабельді қызу, май және өткір жиектер әсерінен қорғау керек.

      Әрбір пайдалану алдында құрылғының қуат кабелін тексеріңіз. Құрылғыны зақымдалған кабельмен қолданбаңыз. Зақымдалған кабельді ауыстыруды білікті электрикке қалдырыңыз.

      төтенше жағдай кезіндегі мінез-құлық

      ҚАУІП

      Қысқа тұйықталу немесе басқа электрлік ақаулары кезіндегі жарақат алу және зақымдану қаупі

      Электр тогының соғу қаупі, күйіп қалу қаупі

      Құрылғыны өшіріп, қуат ашасын желіден ажыратыңыз.

        Сүзгі бұзылған жағдайда әрекет ету/ағып кету:

      1. Құрылғыны дереу өшіріңіз.

        Құрылғы енді жұмыс істемеуі мүмкін.

      2. Сүзгіні ауыстырыңыз.

      Мақсатына сәйкес қолдану

      Құрылғы мыналарға арналған:

      • Еден мен қабырға беттерін дымқыл және құрғақ тазалау

      • EN 60335‑2‑69 сәйкес шаң класы М құрғақ, жанғыш, зиянды шаң шөгінділерін тазалау

      • Жарылу қаупі жоқ заттарды сору

      • Шаңның барлық жарылыс кластарының жанғыш шаңдарын сору

      • Шаң мен үлкен кірді сору

      • Құрылғы жарылу қаупі бар аймақтардан тыс жерде орнатылған болса, 22-аймақтағы жанғыш шаңды сору

      • Дымқыл және сұйық заттарды тазалау

      • Инертті сұйықтықты пайдаланған кезде тек келесі заттарды сорыңыз:

        • Титан шаңы

        • Жарылғыш және өткізгіш шаң

        • Магний шаңы немесе ұнтағы

        • Қоспа өндірісінің конденсат шаңы және жарылғыш металл ұнтақтары (3D басу)

      • Өнеркәсіптік пайдалану, мысалы,сақтау және өндіру аймақтарында

      • Коммерциялық, мысалы, қонақ үйлер, мектептер, емханалар, фабрикалар, дүкендер, кеңселер мен жалға алынған ғимараттарда пайдалану.

      Құрылғы орнатылған жерде жіктелген Ex аймағы болса, сәйкес Ex құрылғысын пайдалану керек.

      Құрылғының дұрыс жұмыс істеуіне тек DN40 және DN50 номиналды диаметрі бар сору шлангісі кепілдік береді.

      Кез келген басқа пайдалану дұрыс емес болып табылады.

      Құрылғы мына мақсаттар үшін жарамайды:

      • Жану температурасы ≤ 190 °C болатын тұтану көздері мен шаңды сору

      • §1 SprengG, жарылғыш бу-ауа қоспалары мағынасында жарылғыш немесе оған ұқсас заттарды сору

      • Жанғыш сұйықтықтар мен жанғыш шаңнан тұратын қоспаларды сору

      • Жарқыраған немесе ыстық бөлшектерді тазалау, әйтпесе бұл өртке немесе жарылысқа әкелуі мүмкін

      • Улы заттарды сору

      • Шаң шығаратын машинаға қосылу

      Қоршаған ортаны қорғау

      Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

      Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нәтижесінде адам денсаулығына және қоршаған ортаға қауіп төндіруі ықтимал, құнды қайта өңделмелі материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген құрылғыларды үй қоқыстарымен бірге тастауға болмайды.

      Құрамдағы заттар бойынша нұсқаулар (REACH)

      Бұйымның құрамындағы заттар туралы соңғы мәліметтерді мына мекенжай бойынша табуға болады: www.kaercher.de/REACH

      Керек-жабдықтар мен қосалқы бөлшектер

      ҚАУІП

      Рұқсат етілмеген керек-жарақтарға байланысты жарылыс қаупі

      22 типті пайдалану үшін тек өндіруші мақұлдаған және Ex белгісімен белгіленген керек-жарақтарды ғана пайдаланыңыз.

      Тек түпнұсқалы керек-жарақ немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік болады.

      Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді.

      Нұсқау

      Жеткізу жиынтығына ешқандай керек-жарақтар кірмейді. Керек-жарақтарға қолдану саласына байланысты бөлек тапсырыс беру керек.

      Жеткізілім жиынтығы

      Құрылғы қаптамасын ашқан кезде жинақтың толықтығын тексеріп алыңыз. Тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

      Құрылғының сипаттамасы

      1. Шасси
      2. Тоқтатқыш тежегіші бар айналмалы дөңгелек
      3. Қоқыс контейнеріндегі керме тақтайшалар
      4. Қоқыс контейнері
      5. Сүзгі сақинасы
      6. Кабельді ұстағыш
      7. Сорғыш түтік ұстағышы
      8. Төсеме сақинаны құлыптау
      9. Аралық сақина

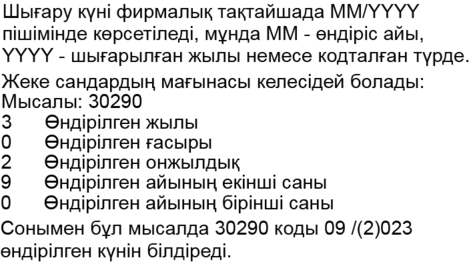

      10. Зауыт тақтайшасы
      11. Желі кабелі
      12. Кабельдік ілмек
      13. Жылжытуға арналған сап
      14. Қоқыс контейнерінің тұтқасы
      15. Дымқыл шаңтұтқышсыз болған сору келтеқұбыры
      16. Еденге арналған саптама ұстағышы
      17. Манометр
      18. Итеру тұтқасы
      19. Сүзгіні тазалау иінтірегі
      20. Сору трубинасының құрылғы ажыратқышы 2
      21. Сору трубинасының құрылғы ажыратқышы 1
      22. Соратын басы
      23. Соратын басының ілмегі
      24. Сүзгі шайқағышы
      25. Тығыздағыш сақина
      26. Сүзгі
      27. Механикалық өшіру
      28. Дымқыл шаңтұтқышы бар сору келтеқұбыры
      29. Ауа жіберетін клапан
      30. Сүзгі көбігі
      31. Микротөсемелер
      32. Сүзгіш себет
      33. Деңгейлік шланг
      34. Шар краны

      Құрылғыдағы таңбалар

      Құрылғы M шаң класына дейін шаңды соруға жарамды.

      ЕСКЕРТУ

      Терінің, өкпенің және көздің зақымдануы

      Босату, техникалық қызмет көрсету және кәдеге жарату жұмыстары кезінде ұсақ шаң шығарындылары

      Шаң жинайтын контейнерлерді кәдеге жаратуды қоса алғанда, босату және техникалық қызмет көрсету жұмыстары кезінде қажетті қорғаныс құралдарын киіңіз.

      Құрылғы жанғыш шаңды соруға, 22-аймақтан тыс орнатуға жарамды.

      ЕСКЕРТУ: Бұл құрылғыны 22-аймақтың ешқайсысында орнатуға болмайды. 22-аймақ бар болса, Ex құрылғысы пайдаланылуы керек.

      Жапсырма парағы пайдаланылған сору шлангінің көлденең қимасына арналған максималды төмен қысымның мәндерін көрсетеді. Ағымдағы мәнді манометрден оқуға болады. Осы құрылғыға қолданылатын мәндерді Ең аз көлем шығынын оқыңыз тарауынан қараңыз. Егер мән осы мәннен төмен түссе, сүзгіні ауыстыру керек (Сүзгілерді ауыстырыңызтарауын қараңыз). Сору шлангісінің әртүрлі қималары керек-жарақтардың әртүрлі қосылым қималарына бейімделуіне мүмкіндік береді.

      Микро жүн
      (Тапсырыс №9.990-103.0)
      Негізгі сүзгі
      (Тапсырыс №9.439-542.0)

      Пайдалануға беру

      ЕСКЕРТУ

      Потенциалдарды теңестіру желісі дұрыс қосылмаған

      Электр тогының соғуы

      Әрбір іске қосу алдында потенциалды теңестіру желісінің (жерге тұйықтау желісінің) қосылғанын тексеріңіз.

      ЕСКЕРТУ

      Зиянды шаңынан туындаған қауіп

      Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары.

      Сүзгі элементінсіз шаңсорғышты сормаңыз., әйтпесе ұсақ шаң шығарындыларының көбеюіне байланысты денсаулыққа қауіп төнеді.

      ЕСКЕРТУ

      Қоқыс контейнерін құлыптау барысында дұрыс мән бермеу

      Қысылып қалу қаупі бар

      Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз.

      Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз.

      НАЗАР АУДАРЫҢЫ

      Сүзгі элементі жоқ

      Сору қозғалтқышының зақымдануы

      Сүзгі элементінсіз шаңсорғышты сормаңыз.

      НАЗАР АУДАРЫҢЫ

      Қоқыс контейнерінің статикалық зарядталуы

      Шаңдардың тұтануы

      Шассидегі жер қоқыс контейнеріне тиіп тұрғанына көз жеткізіңіз.

      1. Құрылғыны жұмыс күйіне келтіріңіз.

      2. Құрылғыны тоқтатқыш тежегіштерімен бекітіңіз.

      3. Соратын бастың дұрыс бекітілгеніне көз жеткізіңіз.

      4. Қоқыс контейнерін белгіге дейін сумен немесе маймен толтырыңыз (тапсырыс №9.990-272.0) (Қоқыс контейнерін инертті сұйықтықпен толтырыңыз тарауын қараңыз).

      5. Жер клеммасын сыртқы потенциалмен теңестіру үшін бекітіңіз.

      6. Жинау контейнеріндегі бітеуішті алыңыз (Сору қосылымын таңдаңыз тарауын қараңыз).

      7. Сорғыш түтікті сору қосылымына салыңыз.

      8. Сүзгі сақинасындағы сору қосылымының бітеуішпен мықтап жабылып тұрғаынына көз жеткізіңіз (Сору құбырын жабыңыз тарауын қараңыз).

      9. Қоқыс контейнеріндегі толтыру деңгейін тексеріңіз (Қоқыс контейнерінің толтыру деңгейін тексеріңіз тарауын қараңыз).

      10. Қажет болса, қоқыс контейнерін босатыңыз; (Қоқыс контейнерін босатыңызтарауын қараңыз).

      11. Қажетті керек-жарақтарды (жинаққа кірмейді) сору шлангісіне бекітіңіз.

      12. Қоқыс контейнерінің дұрыс орнатылғанына көз жеткізіңіз.

      Сору қосылымын таңдаңыз

      Құрылғы 2 сору келтеқұбырымен жабдықталған.

      • Қоқыс контейнеріндегі сору тетігі

        • Дымқыл шаңтұтқышпен құрғақ сору: Ұсақ шаң, ұнтақ

          Дымқыл шаңтұтқыш функциясы бар қоқыс контейнері инертті сұйық сумен немесе маймен толтырылуы керек. Тапсырыс №9.990-272.0 майды қолдану ұсынылады.

      • Сүзгі сақинасындағы сору тетігі

        Тағайындалуы бойынша пайдаланылған кезде ол бітеуішпен тығыз жабылады.

      Шаңсорғышқа бір уақытта екі сорғыш түтік қосылмауы мүмкін. Тағайындалуы бойынша пайдаланылған кезде тек төменгі сору келтеқұбырымен пайдалануға болады.
      Дымқыл шаңтұтқыш пайдаланылған кезде жоғарғы сору келтеқұбыры мықтап жабылуы керек.

      Сору құбырын жабыңыз

      ЕСКЕРТУ

      Жарақат алу қаупі

      Терінің, өкпенің және көздің ұсақ шаңның әсерінен зақымдануы

      Сору шлангты алып тастағаннан кейін сору қосылымын тығыздағыш тығынмен жабу керек.

      1. Тығыздағыш тығынды сору шлангісіне дәл салыңыз.

      2. Тығыздағыш тығынды мүмкіндігінше итеріңіз.

      3. Тығыздағыш тығынды сору қосылымы мықтап жабылғанша оңға бұраңыз.

      Қоқыс контейнерін инертті сұйықтықпен толтырыңыз

      Егер қоқыс контейнері дымқыл шаңтұтқышпен пайдаланылса, қоқыс контейнерін іске қосу алдында инертті сұйықтықпен толтыру керек.

      ЕСКЕРТУ

      Қозғалмалы бөлшектер

      Қысылып қалу қаупі бар

      Қоқыс контейнерін үстіңгі бөлігін алу немесе ауыстыру кезінде қозғалатын бөлшектерге назар аударыңыз.

      1. Құрылғыны тоқтатқыш тежегіштерімен бекітіңіз.

      2. Тұтқаны жоғары қарай тартыңыз.

        Қоқыс контейнерінің құлпы ашылып, төменге қарай түседі.

      3. Тұтқа арқылы қоқыс контейнерін құрылғыдан шығарыңыз.

      4. Қоқыс контейнеріндегі керме тақтайшаларды босатыңыз.

      5. Басқару тұтқышын пайдаланып, қоқыс контейнерінің жоғарғы бөлігін алыңыз.

      6. Деңгей көрсеткішіндегі белгіге жеткенше инертті сұйық суды немесе майды қоқыс контейнеріне құйыңыз.

      7. Қоқыс контейнерінің үстіңгі бөлігін салғанда, қалтқы шардың тиісті бағыттағышқа салынғанына көз жеткізіңіз.

        8. ЕСКЕРТУ

        Қоқыс контейнерін құлыптау барысында дұрыс мән бермеу

        Қысылып қалу қаупі бар

        Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз.

        Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз.

        НАЗАР АУДАРЫҢЫ

        Қоқыс контейнерінің статикалық зарядталуы

        Шаңдардың тұтануы

        Шассидегі жер қоқыс контейнеріне тиіп тұрғанына көз жеткізіңіз.

      8. Қоқыс контейнерін кері қарай айналдыра отырып салыңыз және басқару тұтқышымен бекітіңіз.

      Қоқыс контейнерінің толтыру деңгейін тексеріңіз

      Қоқыс контейнері белгіге дейін толтырылған кезде, оны босату керек. Максималды толтыру деңгейінен асып кетсе, құрылғы автоматты түрде өшпейді.

      1. Қоқыс контейнеріндегі толтыру деңгейін жүйелі түрде тексеріңіз.

      2. Шаң сору кезінде 8 литрден аспайтын материал сорылғанына көз жеткізіңіз.

      Пайдалану

      ҚАУІП

      Инертті сұйықтықсыз жарылғыш және өткізгіш металл шаңын сору

      Жарылыс қаупі, жылу түзілуі

      Ешқашан жарылғыш және өткізгіш материалды инертті сұйықтықсыз сормаңыз.

      ЕСКЕРТУ

      Зиянды шаңынан туындаған қауіп

      Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары.

      Екі сүзгі элементінсіз шаңсорғышты сормаңыз., әйтпесе ұсақ шаң шығарындыларының көбеюіне байланысты денсаулыққа қауіп төнеді.

      Әрбір пайдалану алдында қос сүзгі элементінің дұрыс орнатылғанын тексеріңіз.

      НАЗАР АУДАРЫҢЫ

      Ұсақ шаңның ену қаупі

      Сору қозғалтқышының зақымдану қаупі.

      Шаң сору кезінде негізгі сүзгі элементін ешқашан шешпеңіз.

      НАЗАР АУДАРЫҢЫ

      Инертті сұйықтық жоқ

      Дымқыл шаңтұтқыштың зақымдануы

      Дымқыл шаңтұтқыштағы сору келтеқұбырын пайдаланған кезде ешқашан инертті сұйықтықсыз шаң сормаңыз.

      Құрылғыны қосу

      1. Ашаны розеткаға салыңыз.

      2. Сору турбинасы құрылғысының қосқыштарын пайдаланып құрылғыны қосыңыз.

        Нұсқау

        Әрқашан сору турбиналарын бірінен соң бірін қосып, өшіріп отырыңыз. Манометрдің ең аз көлем шығынын және дұрыс жұмыс істеуін бақылау үшін барлық сору турбиналары қосулы болуы керек.

        Нұсқау

        Көптеген қолдану нұсқасында 1 сору турбинасы арқылы сору жеткілікті. Қажет болған жағдайда, қосыңыз 2. Сору турбинасы кіреді. Дегенмен, құрылғыны екі сору турбинасымен бірге 15 минуттан артық пайдаланбаңыз. Бұл тым көп ылғалды ауаның негізгі сүзгіні мерзімінен бұрын сулануына әкелуі мүмкін. Қажет болған жағдайда, негізгі сүзгіні құрғатып, ауыстырыңыз (Сүзгілерді ауыстырыңыз тарауын қараңыз).

      3. Сору процесін бастаңыз.

      Сору процесін орындаңыз

      1. Қоқыс контейнерін толтыру деңгейін үнемі тексеріп отырыңыз, себебі құрылғы шаңсорғышпен тазалау кезінде автоматты түрде өшпейді.

        Нұсқау

        Құрылғы механикалық бақылаумен жабдықталған. Бұл бақылау инертті сұйықтық ең төменгі деңгейге жеткенде ауа ағынын тоқтатады. Соруды жалғастыру үшін инертті сұйықтықты толтырыңыз (Қоқыс контейнерін инертті сұйықтықпен толтырыңыз тарауын қараңыз).

      2. Шаң сору кезінде 8 литрден аспайтын материал сорылғанына көз жеткізіңіз.

      3. Қажет болса, қоқыс контейнерін босатыңыз (Қоқыс контейнерін босатыңызтарауын қараңыз).

      4. Қажет болған жағдайда Негізгі сүзгіні ауыстырыңыз (Сүзгілерді ауыстырыңыз тарауын қараңыз).

        Нұсқау

        Қоқыс контейнері инертті сұйықтықпен толтырылған болса, сору кезінде ылғалды ауа негізгі сүзгі арқылы ағып, оны ылғалдандыруы мүмкін. Сору процесінен кейін негізгі сүзгінің ылғалдылығын тексеріңіз. Қажет болған жағдайда, негізгі сүзгіні құрғақ күйде қалдырып, ауыстырыңыз (Сүзгілерді ауыстырыңыз тарауын қараңыз).

      Ең аз көлем шығынын оқыңыз

      Құрылғының алдыңғы жағында сору вакуумын көрсететін манометр орнатылған. Максималды теріс қысымға (кестені қараңыз) жетсе, негізгі сүзгіні ауыстыру керек (Сүзгілерді ауыстырыңыз тарауын қараңыз). Бұл мән құрылғының өнімділігіне және пайдаланылған сору шлангісіне байланысты. Егер сүзгіні ауыстыру арқылы теріс қысым айтарлықтай төмендемесе, басқа мәселе болуы керек (Ақаулар кезіндегі көмек тарауын қараңыз).

      НАЗАР АУДАРЫҢЫ

      Максималды теріс қысымынан асып кетіңіз

      Сорудың жоғалуы

      Көрсетілген мәннен асып кетсе, ауа жылдамдығы 20 м/с төмен түседі. Сүзгіні ауыстырыңыз.

      Сору номиналды ені
      Максималды теріс қысымы
      DN40
      16,4 кПа (164 мбар)
      DN50
      12,9 кПа (129 мбар)
      DN70
      ---

      Құрылғыны өшіру

      1. Сору турбинасы құрылғысының қосқыштарын пайдаланып құрылғыны өшіріңіз.

      2. Ашаны суырып алыңыз.

      3. Жер клеммасын сыртқы теңестіру потенциалынан ажыратыңыз.

      Әрбір тазалаудан кейін

      1. Керек-жарақтарды бөлшектеңіз.

      2. Сору қосылымын жабыңыз (Сору құбырын жабыңыз тарауын қараңыз).

      3. Қажет болса, керек-жарақтарды сумен шайып, құрғатыңыз.

      4. Қоқыс контейнерін босатыңыз (Қоқыс контейнерін босатыңыз тарауын қараңыз).

      5. Басқа шаңсорғыш немесе ылғал шүберек көмегімен шаңсорғыштың ішін және сыртын тазалау.

      Қоқыс контейнерін босатыңыз

      Қоқыс контейнері қажетінше және әр қолданғаннан кейін босатылуы керек.

      Кіріс саңылау немесе сору түтігі жабық.

      Қоқыс контейнерін толтыру деңгейін үнемі тексеріп отырыңыз, себебі құрылғы шаңсорғышпен тазалау кезінде автоматты түрде өшпейді.

      1. Құрылғыны өшіріңіз.

      2. Құрылғыны тоқтатқыш тежегіштерімен бекітіңіз.

      3. Тұтқаны жоғары қарай тартыңыз.

        Қоқыс контейнерінің құлпы ашылып, төменге қарай түседі.

      4. Тұтқа арқылы қоқыс контейнерін құрылғыдан шығарыңыз.

      5. Қоқыс контейнеріндегі керме тақтайшаларды босатыңыз.

      6. Басқару тұтқышын пайдаланып, қоқыс контейнерінің жоғарғы бөлігін алыңыз.

      7. Қоқыс контейнерінің төменгі бөлігінен көбік элементін алыңыз.

      8. Сүзгіш себетті микро жүнмен бірге алып тастаңыз.

      9. Сүзгіш себетінен микро жүнді алып тастаңыз.

      10. Микро жүнді жарғылық ережелерге сәйкес тастаңыз.

      11. Қажет болған жағдайда, қоқыс контейнерінен инертті сұйықтықты төгіңіз (Қоқыс контейнерінен инертті сұйықтықты төгіңіз тарауын қараңыз).

        Нұсқау

        Қажет болған жағдайда, инертті сұйықтықты бірнеше рет қолдануға болады.

      12. Қоқыс контейнерінің үстіңгі бөлігін салғанда, қалтқы шардың тиісті бағыттағышқа салынғанына көз жеткізіңіз.

        13. ЕСКЕРТУ

        Қоқыс контейнерін құлыптау барысында дұрыс мән бермеу

        Қысылып қалу қаупі бар

        Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз.

        Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз.

        НАЗАР АУДАРЫҢЫ

        Қоқыс контейнерінің статикалық зарядталуы

        Шаңдардың тұтануы

        Шассидегі жер қоқыс контейнеріне тиіп тұрғанына көз жеткізіңіз.

      13. Қоқыс контейнерін кері қарай айналдыра отырып салыңыз және басқару тұтқышымен бекітіңіз.

      Қоқыс контейнерінен инертті сұйықтықты төгіңіз

      1. Құрылғыны өшіріңіз.

      2. Құрылғыны тоқтатқыш тежегіштерімен бекітіңіз.

      3. Сору қосылымын жабыңыз (Сору құбырын жабыңыз тарауын қараңыз).

      4. Тұтқаны жоғары қарай тартыңыз.

        Қоқыс контейнерінің құлпы ашылып, төменге қарай түседі.

      5. Тұтқа арқылы қоқыс контейнерін құрылғыдан шығарыңыз.

      6. Шар клапанындағы тұтқаны 90° бұраңыз.

      7. Жинау контейнері толығымен босаған кезде, тұтқаны бастапқы күйге бұраңыз.

        8. ЕСКЕРТУ

        Қоқыс контейнерін құлыптау барысында дұрыс мән бермеу

        Қысылып қалу қаупі бар

        Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз.

        Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз.

        НАЗАР АУДАРЫҢЫ

        Қоқыс контейнерінің статикалық зарядталуы

        Шаңдардың тұтануы

        Шассидегі жер қоқыс контейнеріне тиіп тұрғанына көз жеткізіңіз.

      8. Қоқыс контейнерін салып, тұтқамен бекітіңіз.

      Құрылғыны тазалаңыз

      ЕСКЕРТУ

      Ағынды суларды дұрыс емес кәдеге жарату

      Қоршаған ортаның ластануы

      Ағынды суларды тазарту бойынша жергілікті ережелерді сақтаңыз.

      1. Басқа шаңсорғыш немесе ылғал шүберек көмегімен шаңсорғыштың ішін және сыртын тазалау.

        Құрылғыны шаңсорғышпен сорған кезде классификациясы бірдей немесе жақсырақ шаңсорғышты пайдаланыңыз.

      2. Қажет болса, керек-жарақтарды (жинаққа кірмейді) сумен шайып, құрғатыңыз.

      Құрылғыны сақтау

      1. Желі кабелін кабельдер ұстағышына ораңыз.

      2. Құрылғыны құрғақ бөлмеде сақтаңыз және оны рұқсатсыз пайдаланудан қорғаңыз.

      Тасымалдау

      АБАЙЛАҢЫЗ

      Салмақтың сақталмауы

      Жарақат алу және құрылғыны зақымдау қаупі

      Тасымалдау кезінде құрылғының салмағын ескеріңіз.

      Қоқыс контейнері босатылды.

      1. Шаңды болдырмай тасымалдауды қамтамасыз ету үшін екі сору қосылымында да жабыңыз (Сору құбырын жабыңыз тарауын қараңыз).

      2. Тұрақ тежегіштерін босатыңыз және құрылғыны итеру тұтқасына басыңыз.

      3. Шасси мен итеру тұтқасынан ұстау арқылы құрылғыны жүктеңіз.

      4. Көлік құралдарында тасымалданғанда, құрылғыны сырғып-жығудан қорғаңыз.

      Сақтау

      АБАЙЛАҢЫЗ

      Салмақтың сақталмауы

      Жарақат алу және құрылғыны зақымдау қаупі

      Тасымалдау кезінде құрылғының салмағын ескеріңіз.

      Қоқыс контейнері босатылды.

      1. Құрылғыны тек үй ішінде сақтаңыз.

      Күтім және техникалық қызмет көрсету

      ҚАУІП

      Құрылғы кернеулі бөлшектерге тиіп, кездейсоқ іске қосылады

      Жарақат алу қаупі, ток соғу

      Құрылғыда жұмыс жасамас бұрын құрылғыны өшіріңіз.

      Желілік штекерді розеткадан шығарып алыңыз.

      ҚАУІП

      Зиянды шаңынан туындаған қауіп

      Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары.

      Техникалық қызмет көрсету жұмыстарын жүргізу кезінде (мысалы, мысалы: Сүзгіні ауыстыру) P2 немесе одан жоғары оттегімен демалу маскасын және бір реттік киімді киіңіз.

      ЕСКЕРТУ

      Зиянды шаңынан туындаған қауіп

      Шаңды жұтудан туындайтын тыныс алу жолдарының аурулары.

      Қауіптердің алдын-алу үшін қауіпсіздік құрылғыларды жылына кемінде бір рет өндіруші немесе оқытылған адам олардың қауіпсіздікке қатысты мінсіз функцияларын, мысалы, құрылғының тығыздығын, сүзгінің зақымдануын, басқару құрылғыларының қызметін (тек шаң класы М және Н) тексеріп отыруы керек. мысалы: Құрылғының тығыздығы, сүзгінің зақымдануы, басқару құрылғыларының қызметі.

      НАЗАР АУДАРЫҢЫ

      Құрамында силикон бар күтім құралдары

      Пластикалық бөліктерге зақымдалуы мүмкін.

      Құрамында силикон бар күтім құралдарын тазалау үшін пайдаланбаңыз.

      Шаңды кетіретін машиналар BGV A1 мәні бойынша қауіптерді болдырмауға немесе жоюға арналған қауіпсіздік құрылғылары болып табылады.

      • Пайдаланушымен техникалық қызмет көрсету үшін жабдық қызмет көрсету персоналына немесе басқа адамдарға қауіп төндірмейтіндей бөлшектенген, тазаланған және қызмет көрсетілген болуы керек. Тиісті сақтық шаралары бөлшектеу алдында детоксикацияны, құрылғыны бөлшектенген жерде жергілікті сүзгіден өткізілетін мәжбүрлі желдетуді, техникалық қызмет көрсету аймағын тазалауды және персоналды тиісті түрде қорғауды қамтиды.

      • Құрылғының сыртын қауіпті аймақтан шығарар алдында шаңсорғышпен тазартып, сүрту немесе тазартқышпен тазалау қажет. Барлық жабдықтар қауіпті аймақтан шығарылған кезде ластанған деп есептелуі керек. Шаңның таралуын болдырмау үшін тиісті шаралар қабылдануы керек.

      • Техникалық қызмет көрсету және жөндеу жұмыстарын жүргізген кезде, қанағаттанарлық түрде тазалау мүмкін емес ластанған заттар жойылуы тиіс. Мұндай заттарды осындай қалдықтарды жою туралы қағидаларға сәйкес өткізбейтін қапшықтарға салып тастау керек.

      • Құрылғыны тасымалдау және оған қызмет көрсету барысында сору қақпағын бітеуішпен жабыңыз.

      1. Техникалық қызмет көрсету және күтім жұмыстарын оңай түрде өзіңіз жасай аласыз.

      2. Құрылғының беті мен контейнердің ішін үнемі дымқыл шүберекпен сүрту керек.

      3. Шлангтардағы бітелулерді үнемі визуалды тексеруді орындаңыз.

      Сынақ және техникалық қызмет көрсету жұмыстары

      Жазатайым оқиғалардың алдын алу бойынша тиісті ұлттық нормаларды үнемі сақтаңыз. Білікті маман техникалық қызмет көрсету жұмыстарын өндірушінің нұсқауларына сәйкес, қолданыстағы ережелер мен қауіпсіздік талаптарын сақтай отырып, өз уақытында орындауы керек. Электр жүйесіндегі жұмыстарды білікті электрші ғана жүргізе алады. Сұрақтарыңыз болса KÄRCHER филиалына хабарласыңыз.

      Сүзгілерді ауыстырыңыз

      1. Құрылғыны өшіріңіз.

      2. Ашаны суырып алыңыз.

      3. Сору басын құлыптан ашып, алыңыз.

      4. Төсеме сақинасын құлыптан ашып, алыңыз.

      5. Ластанған жұлдызша бүктелген сүзгіні алып тастаңыз.

      6. Құралдан ластанған жұлдызша бүктелген сүзгіні алып тастағаннан кейін оны қапшыққа салып, қапшықты мықтап жабыңыз.

      7. Ластанған жұлдызша бүктелген сүзгіні заң талаптарына сәйкес тастаңыз.

      8. Таза ауа бөлігіндегі ластанған жерді тазалаңыз.

      9. Тығыздағыш сақинаның зақымдалуын тексеріңіз.

      10. Жаңа жұлдызша бүктелген сүзгіні салыңыз.

        1. Жұлдызша бүктелген сүзгіні төсеме сақинадағы сүзгі шайқағыштың үстінен тартыңыз, сонда шайқау элементтері сүзгі қалталарының ортасына қарай тураланады.

        2. Жұлдызша бүктелген сүзгісі бар төсеме сақинасына және сүзгі сақинасына сүзгі шайқағышты салыңыз.

        3. Төсеме сақинаны бекітіңіз.

      11. Соратын басын орнату және бекіту.

      Микротөсемелерді ауыстырыңыз

      1. Құрылғыны өшіріңіз.

      2. Құрылғыны тоқтатқыш тежегіштерімен бекітіңіз.

      3. Тұтқаны жоғары қарай тартыңыз.

        Қоқыс контейнерінің құлпы ашылып, төменге қарай түседі.

      4. Тұтқа арқылы қоқыс контейнерін құрылғыдан шығарыңыз.

      5. Қоқыс контейнеріндегі керме тақтайшаларды босатыңыз.

      6. Басқару тұтқышын пайдаланып, қоқыс контейнерінің жоғарғы бөлігін алыңыз.

      7. Қоқыс контейнерінің төменгі бөлігінен көбік элементін алыңыз.

      8. Сүзгіш себетті микро жүнмен бірге алып тастаңыз.

      9. Сүзгіш себетінен микро жүнді алып тастаңыз.

      10. Микро жүнді жарғылық ережелерге сәйкес тастаңыз.

      11. Жаңа микро жүнді салыңыз.

      12. Қоқыс контейнерінің үстіңгі бөлігін салғанда, қалтқы шардың тиісті бағыттағышқа салынғанына көз жеткізіңіз.

        13. ЕСКЕРТУ

        Қоқыс контейнерін құлыптау барысында дұрыс мән бермеу

        Қысылып қалу қаупі бар

        Құлыптау кезінде ешқашан қолыңызды қоқыс контейнері мен сүзгі сақина арасына қоймаңыз немесе көтеру механизміне жақындатпаңыз.

        Тұтқаны екі қолмен басқару арқылы қоқыс контейнерін бекітіңіз.

        НАЗАР АУДАРЫҢЫ

        Қоқыс контейнерінің статикалық зарядталуы

        Шаңдардың тұтануы

        Шассидегі жер қоқыс контейнеріне тиіп тұрғанына көз жеткізіңіз.

      13. Қоқыс контейнерін кері қарай айналдыра отырып салыңыз және басқару тұтқышымен бекітіңіз.

      Ақаулар кезіндегі көмек

      ҚАУІП

      Құрылғының кездейсоқ іске қосылуы/тоқ соғуы

      Сору қозғалтқышының кездейсоқ іске қосылуы жарақатқа әкелуі мүмкін. Электр бөліктеріндегі кернеу электр тогының соғуына әкелуі мүмкін.

      Құрылғыда қандай да бір жұмыс жасамас бұрын, оны өшіріп, қуат ашасын алыңыз.

      Барлық тексерулер мен электр бөліктеріндегі жұмыстарды маман жүргізсін.

      Нұсқау

      Ақаулық туындаған жағдайда құрылғыны жылдам түрде өшіру керек. Қайта іске қосар алдында ақаулық жойылуы керек.

      Ақау жойылмаған болса, шаңсорғышты сервистік қызметте тексеру керек.

      • Соратын турбина жұмыс істемейді

      • Сору күші азаяды

      • Сору қуаты жоқ

      • Тазалау кезінде шаңның шығуы

      Соратын турбина жұмыс істемейді

      Шешім:

      1. Қуат көзінің розеткасын және сақтандырғышын тексеріңіз.

      2. Құрылғыдағы желі кабелі мен қуат ашасын тексеру.

      3. Құрылғыны қосыңыз.

      Сору күші азаяды

      Шешім:

      1. Құлыптан ашылған сору қосылымын жабыңыз (Сору құбырын жабыңыз тарауын қараңыз).

      2. Соратын келте құбырдың, сору турбинаның немесе шлангінің бітелулерін жою.

      3. Сору басы мен қоқыс контейнерінің дұрыс орналасқандығын тексеріңіз.

      4. Қоқыс контейнерін босатыңыз (Қоқыс контейнерін босатыңыз тарауын қараңыз).

      5. Сүзгі орнын тексеріп, қажет болса түзетіңіз.

      6. Негізгі сүзгіні ауыстырыңыз (Сүзгілерді ауыстырыңыз тарауын қараңыз).

      7. Микртөсемелерді ауыстырыңыз (Микротөсемелерді ауыстырыңыз тарауын қараңыз).

      8. Инертті сұйықтықтың күйін тексеріңіз.

        1. Инертті сұйықтық деңгейін тексеріп, қажет болған жағдайда, оны толтырыңыз (Қоқыс контейнерін инертті сұйықтықпен толтырыңыз тарауын қараңыз)

        2. Инертті сұйықтықтың сапасын тексеріп, қажет болған жағдайда, оны толтырыңыз (Қоқыс контейнерінен инертті сұйықтықты төгіңіз және Қоқыс контейнерін инертті сұйықтықпен толтырыңыз тарауларын қараңыз).

      Сору қуаты жоқ

      Себеп:

      Қоқыс контейнерінде инертті сұйықтық жеткіліксіз болғаны себепті механикалық өшіру көлем ағынын тоқтатады.

      Шешім:

      1. Инертті сұйықтықты толтырыңыз (Қоқыс контейнерін инертті сұйықтықпен толтырыңыз тарауын қараңыз).

      Тазалау кезінде шаңның шығуы

      Шешім:

      1. Қоқыс контейнерінің орнын тексеріңіз.

      2. Сүзгі орнын тексеріп, қажет болса түзетіңіз.

      3. Негізгі сүзгіні ауыстырыңыз (Сүзгілерді ауыстырыңыз тарауын қараңыз).

      4. Құрылғыны дымқыл шаңтұтқыпен пайдаланған кезде инертті сұйықтықты толтырыңыз (Қоқыс контейнерін инертті сұйықтықпен толтырыңыз тарауын қараңыз).

      Утилизациялау

      Құрылғыны пайдалану мерзімі аяқталғаннан кейін заңды ережелерге сәйкес кәдеге жарату керек.

      Кепілдік

      Әр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз.

      Қосымша ақпаратты мына жерден табуға болады: www.kaercher.com/dealersearch

      Кепілдік туралы қосымша ақпаратты (бар болса) жергілікті Kärcher веб-сайтының «Жүктеулер» бөліміндегі қызмет көрсету бөлімінде табуға болады.

      Tехникалық мағлұматтар



      Электр желісіне қосу
      Желілік кернеу
      220-240 В
      Фаза
      1 ~
      Желі жиілігі
      50-60 Гц
      Номиналды қуаты
      2100 Вт
      Максималды қуаты
      2400 Вт
      Қорғаныс класы
      IPX4
      Қорғау класы
      I*
      Желінің максимал қолжетімді толық кедергісі
      0.195+j0.122 Ω
      Өлшемдері мен салмағы
      Типтік жұмыс салмағы
      108 kg
      Ұзындығы x Ені X Биіктігі
      1020 x 680 x 1490 mm
      Сүзгілеу алаңы
      2,24 m2
      Экологиялық жағдай
      Сақтау температурасы
      -10-40 °C
      Құрылғының техникалық сипаттамалары
      Бактың көлемі
      60 l
      Инертті сұйықтықтың багындағы көлемі
      20 l
      Сору материалының багындағы көлемі
      8 l
      Вакуум (қысымды шектеу клапаны бар)
      25,4 kPa
      Ауадағы өнімділігі
      2x 74 l/s
      Соруды қосу
      DN70
      Сору номиналды ені
      DN40/50
      Сүзгінің тапсырыс беру нөмірі
      9.439-542.0
      EN 60335-2-69 бойынша өлшенген мән
      Қолдағы дірілдің мәні
      < 2,5 м/с2
      Белгісіздік K
      0,2 м/с2
      Дыбыс қысымының деңгейі LpA
      79 дБ(A)
      Белгісіздік KпA
      2 дБ(A)
      Желі кабелі
      Түрі
      H07RN-F 3G1,5 мм2
      Бөлшектің нөмірі
      6.650-035.0
      Кабель ұзындығы
      10 m

      ЕО стандарттарына сәйкестігі туралы декларация

      Осымен төменде көрсетілген машина қауіпсіздік және денсаулық қорғау бойынша ЕО директиваларының талаптарына сәйкес келетіні мәлімдейміз. Бізбен келісусіз машинаның конструкциясы өзгерген жағдайда осы декларация өз күшін жояды.

      Өнім: Құрғақ тазалауға арналған шаңсорғыш

      Өнім: Ылғал және құрғақ тазалауға арналған шаңсорғыш

      Типі: 9.990-xxx

      Қолданыстағы ЕО директивалары

      2006/42/EG (+2009/127/EG)

      2014/30/EU

      2011/65/EU

      Қолданылатын біріздендірілген стандарттар

      EN 60335-1

      EN 60335-2-69

      EN 55014-1: 2017 + A11: 2020

      EN 55014-2: 2015

      EN IEC 61000-3-2: 2019

      EN 61000-3-3: 2013 + A1: 2019

      EN 61000-3-11: 2000

      EN 62233: 2008

      EN IEC 63000: 2018

      Қолданылатын біріздендірілмеген стандарттар

      IEC 60335-1

      IEC 60335-2-69

      Қолданылатын ұлттық стандарттар

      -

      Төменде қол қойғандар компания басқармасының атынан және тапсырмасы бойынша әрекет етеді.

      Құжаттаманы жүргізетін уәкілетті тұлға:

      А. Гааг

      Kärcher Industrial Vacuuming GmbH

      Роберт-Бош-Штрассе 4-8

      73550 Waldstetten (Германия)

      Тел.: +49 7171 94888-0

      Факс: +49 7171 94888-528

      Waldstetten, 24/04/01

      <BackPage>

      2-2-HC-A5-GS-awx2508



      </BackPage>
