Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen Houd u hieraan.

Bewaar beide documenten voor later gebruik of volgende eigenaars.

• Wanneer de gebruiksaanwijzing en de veiligheidsinstructies niet worden opgevolgd, kan dit schade aan het toestel en gevaar voor de bediener en andere personen tot gevolg hebben.

• Bij transportschade de dealer onmiddellijk op de hoogte brengen.

• Controleer bij het uitpakken of de verpakkingsinhoud compleet is en niet beschadigd is.

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af.

Actuele informatie over ingrediënten vindt u op: www.kaercher.de/REACH

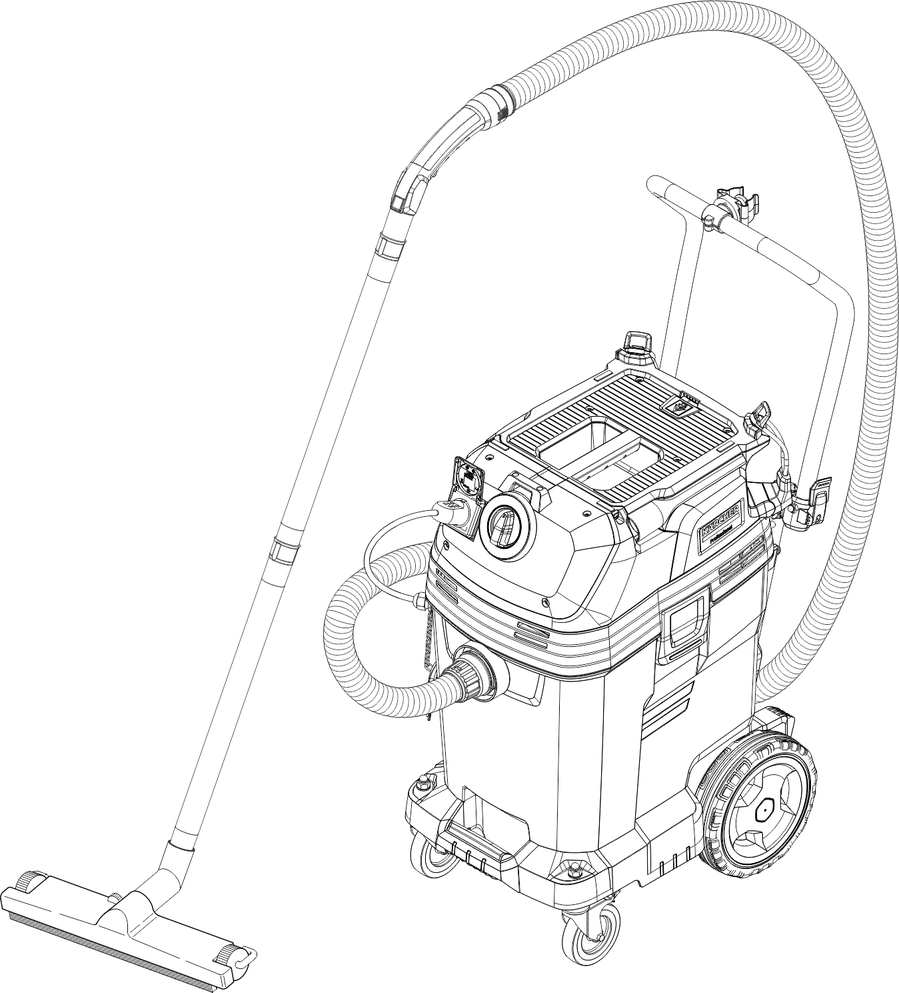

• Deze zuiger is bedoeld voor het continu afvoeren van grote hoeveelheden vloeistof (schade door overstroming, leegzuigen van containers, baden of tanks etc.), evenals voor het nat en droog reinigen van vloer- en wandoppervlakken.

• WAARSCHUWING - De MWF stofzuiger (mobile wet vacuum cleaner for rescue and firefighting service) mag niet worden gebruikt zonder mobiele aardlekschakelaar (PRCD). Gebruik zonder PRCD kan ernstige gevaren inhouden.

• De KÄRCHER NT 50/1 Mwf heeft een netsnoer met een PRCD-K-aardlekschakelaar, waardoor de zuiger kan worden gebruikt met een stroomgenerator.

• Dit apparaat is geschikt voor commercieel gebruik, bijv. in ambacht en handel, bij de brandweer en technische hulporganisaties.

• Geldt alleen voor Zwitserland: De contactdoos mag alleen worden gebruikt in een droge omgeving.

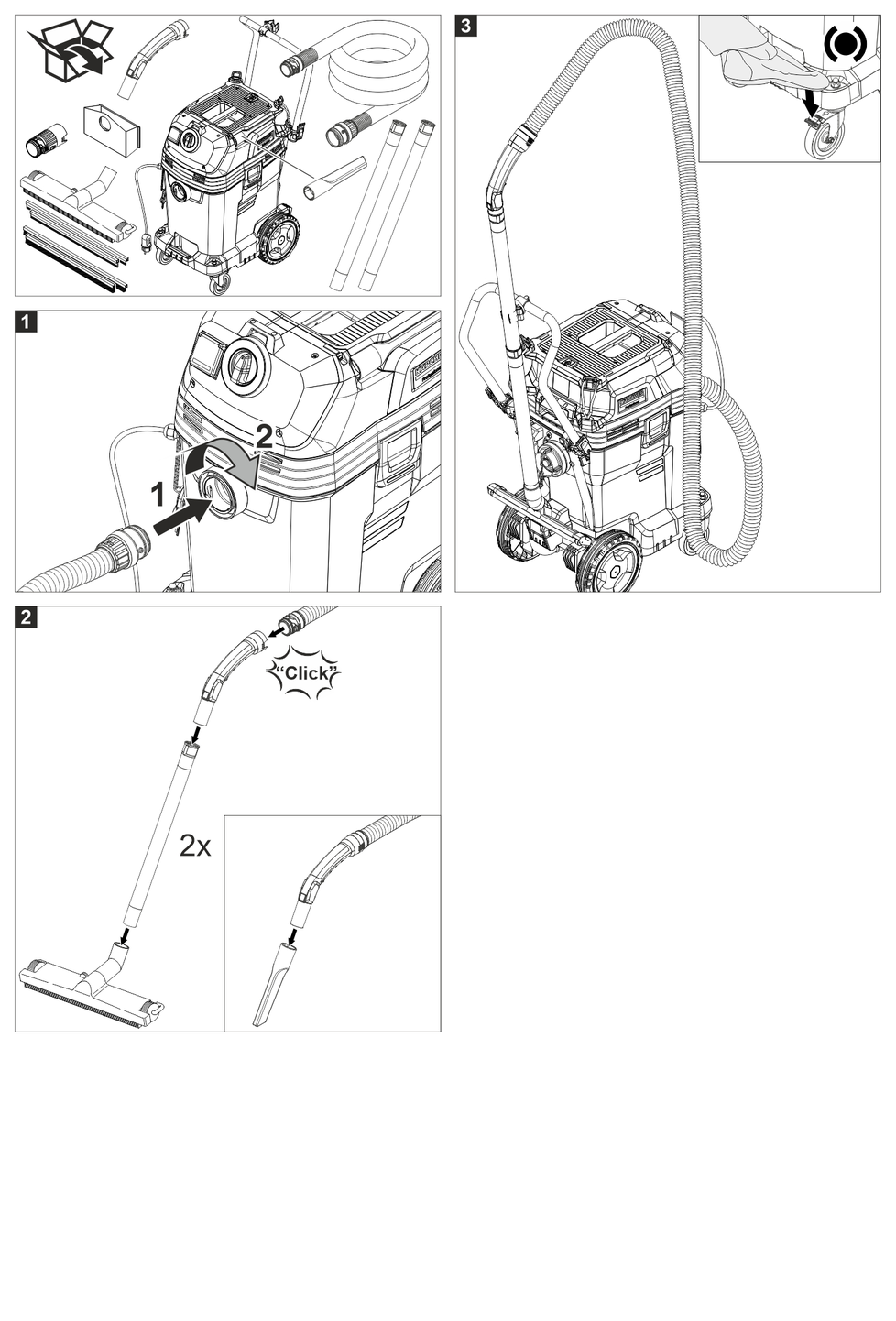

1. Apparaat uitpakken en toebehoren monteren.

   ---



Alleen van toepassing bij werking zonder stroomgenerator:

Aanbevolen wordt om dit apparaat alleen op een stopcontact aan te sluiten dat beveiligd is met een aardlek-veiligheidsschakelaar van 30 mA.

1. Nat zuigen met afvoerpomp

2. Nat zuigen zonder afvoerpomp

3. Droogzuigen

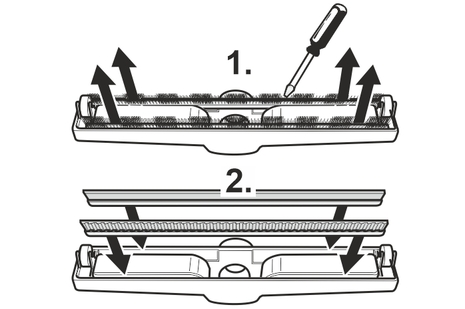

1. Borstelstroken verwijderen.

   ---



2. Rubberstrips inbouwen.

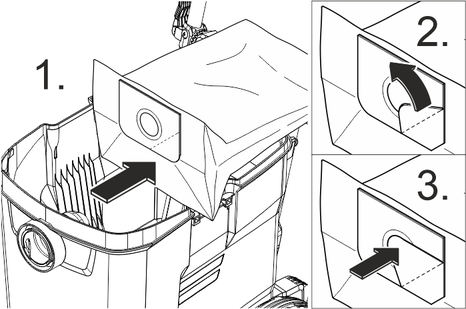

• Bij het opzuigen van vloeistoffen of nat vuil moet de vliesfilterzak (bijzonder toebehoren) altijd worden verwijderd.

1. Zuigkop ontgrendelen en verwijderen.

2. Vliesfilterzak (bijzonder toebehoren) naar achteren eruit trekken.

   ---



3. Sluitstrip inklappen en vliesfilterzak (bijzonder toebehoren) afsluiten.

4. Zuigkop plaatsen en vergrendelen.

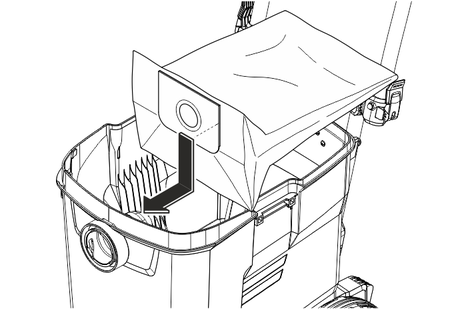

• Bij het opzuigen van vloeistoffen of nat vuil moet de stofverzamelzak (bijzonder toebehoren) altijd worden verwijderd.

1. Zuigkop ontgrendelen en verwijderen.

2. Trek de stofverzamelzak (bijzonder toebehoren) omhoog.

   ---



3. Trek de opening van de stofverzamelzak (bijzonder toebehoren) over de zuigopening naar achteren eruit.

4. Sluit de stofverzamelzak (bijzonder toebehoren) met een afsluitbinder onder de opening af.

5. Verwijder de stofverzamelzak (bijzonder toebehoren).

6. Zuigkop plaatsen en vergrendelen.

1. Filterafdekking openen.

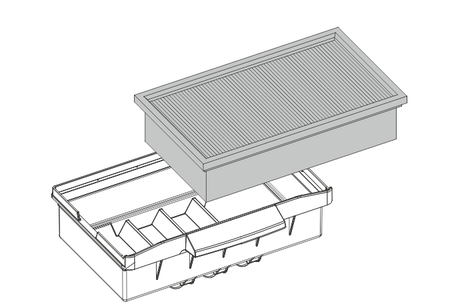

2. Alleen vlak harmonicafilter: Filterframe verwijderen. Het vlakke harmonicafilter (bijzonder toebehoren) uit het filterframe verwijderen.

   ---



3. Alleen kaarsfilter: Kaarsfilter (bijzonder toebehoren) verwijderen.

   ---



4. Het filter voor grof vuil in het filterframe plaatsen.

5. Het filterframe in de zuigkop plaatsen.

6. Filterafdekking sluiten, moet hoorbaar vastklikken.

1. Zuigkop ontgrendelen en verwijderen.

2. Kabelhouder van de afvoerpomp verwijderen.

3. Voorfilter bij het plaatsen zo ver over de zuigopening schuiven tot het tegen de reservoirwand ligt.

4. Kabelhouder van de afvoerpomp plaatsen.

5. Zuigkop plaatsen en vergrendelen.

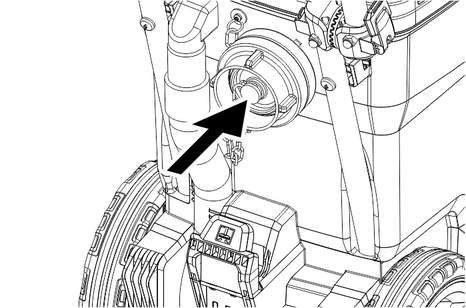

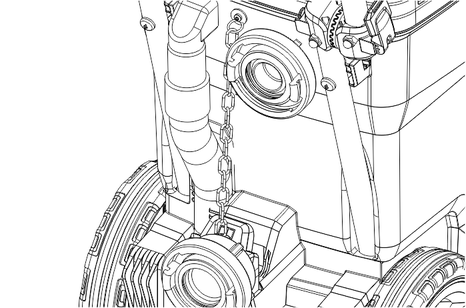

1. Verwijder afsluitkap.

   ---



2. Sluit de afvoerslang aan (nominale breedte 3/4”of groter).

1. Vuil water aftappen via aftapslang.

   ---



• Bij het bereiken van het max. vloeistofniveau schakelt het apparaat automatisch uit.

• Na beëindiging van het natzuigen: Vlotter, reservoir en eventueel afvoerpomp met een vochtige doek reinigen en afdrogen.

• Bij het opzuigen van fijn stof kan bijkomend een vliesfilterzak (bijzonder toebehoren) of een stofverzamelzak (bijzonder toebehoren) worden gebruikt.

1. Trek de netstekker van de afvoerpomp eruit.

2. Zuigkop ontgrendelen en verwijderen.

3. Verwijder de kabelhouder van de afvoerpomp en vervang deze door een afdichtplaat.

   ---



4. Voorfilter over de zuigopening trekken en verwijderen.

5. Schroef de wartelmoer van de afvoerpomp eraf.

6. Verwijder de afvalpomp en het plastic inzetstuk uit de bak.

7. Bevestig de afsluitkap in plaats van de afvoerslang.

   ---



8. Zuigkop plaatsen en vergrendelen.

1. Filterafdekking openen.

2. Filterframe verwijderen.

3. Filter voor grof vuil verwijderen uit het filterframe.

4. Alleen vlak harmonicafilter: Het vlakke harmonicafilter (bijzonder toebehoren) in het filterframe plaatsen. Bij het plaatsen erop letten dat het vlakke harmonicafilter aan alle kanten goed aanligt. Het filterframe in de zuigkop plaatsen.

5. Alleen kaarsfilter: Het kaarsfilter (bijzonder toebehoren) in de zuigkop plaatsen.

6. Filterafdekking sluiten, moet hoorbaar vastklikken.

1. Monteer rubberen lipjes.

   ---



2. Monteer borstelstrips.

1. Zuigkop ontgrendelen en verwijderen.

2. Een nieuwe vliesfilterzak (bijzonder toebehoren) aanbrengen.

   ---



3. Zuigkop plaatsen en vergrendelen.

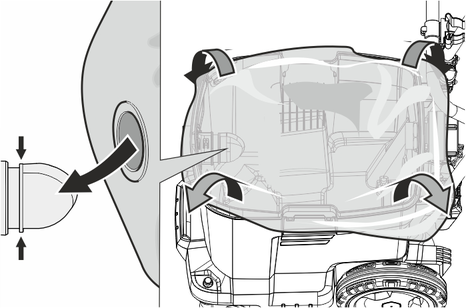

1. Zuigkop ontgrendelen en verwijderen.

2. Breng een nieuwe stofverzamelzak (bijzonder toebehoren) aan.

   ---



3. Plaats de stofverzamelzak (bijzonder toebehoren) over het reservoir.

4. Zuigkop plaatsen en vergrendelen.

1. Instelschroef rechtsom draaien: Hoge positie van de vloersproeier

2. Instelschroef linksom draaien: Lage positie van de vloersproeier

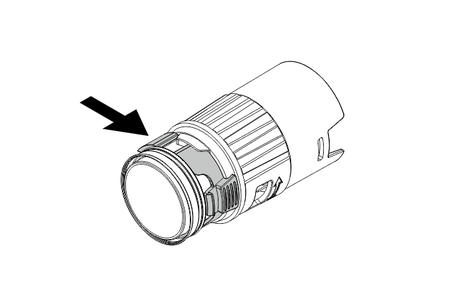

De zuigslang is uitgerust met de Clip-2.0-aansluiting. Alle toebehoren met nominale wijdte DN 40 en Clip 2.0-aansluiting kunnen worden aangesloten.

---

---

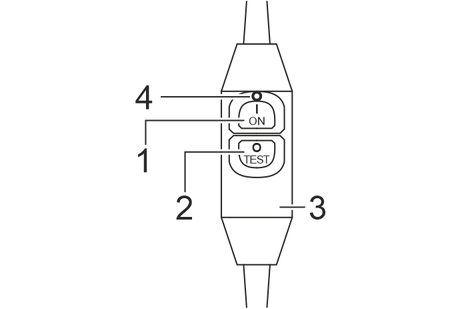

1. Inschakelknop
2. Uitschakelknop/testknop
3. Veiligheidsschakelaar
4. Rood controlelampje

1. De netstekker van het apparaat insteken.

2. Inschakelknop indrukken, rode controlelampje brandt. Veiligheidsschakelaar is bedrijfsklaar.

3. Uitschakelknop/testknop van de veiligheidsschakelaar indrukken, rode controlelampje gaat uit. Veiligheidsschakelaar wordt uitgeschakeld.

4. Inschakelknop indrukken, rode controlelampje brandt. Veiligheidsschakelaar is bedrijfsklaar.

5. Apparaat met de draaischakelaar inschakelen.

6. Grote hoeveelheden vloeistof afvoeren: De afvoerpomp inschakelen.

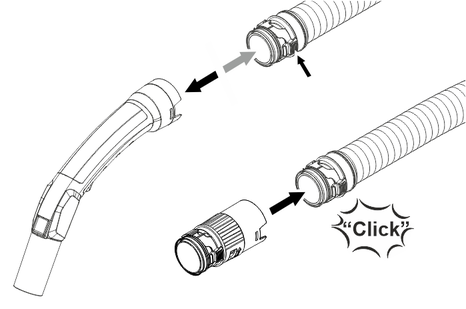

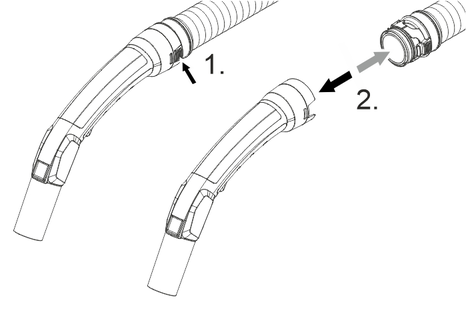

1. Bochtstuk van de zuigslang verwijderen.

   ---



2. Zuigkrachtregelaar op zuigslang monteren.

3. Het bochtstuk aansluiten op de zuigkrachtregelaar. Ervoor zorgen dat de clipring is uitgelijnd volgens de afbeelding.

   ---



4. De zuigkracht instellen op de zuigkrachtregelaar (3-traps).

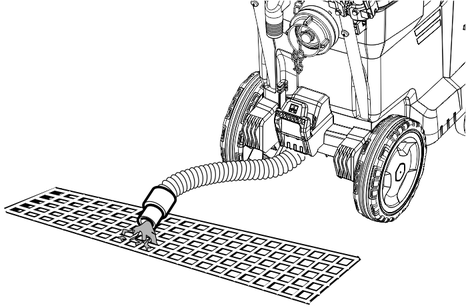

1. Voer vloeistoffen continu af of voer een reiniging uit.

1. Zuigkop ontgrendelen en verwijderen.

2. Kabelhouder van de afvoerpomp verwijderen.

3. Voorfilter over de zuigopening trekken en verwijderen.

4. Voorfilter legen.

5. Voorfilter bij het plaatsen zo ver over de zuigopening schuiven tot het tegen de reservoirwand ligt.

6. Kabelhouder van de afvoerpomp plaatsen.

7. Zuigkop plaatsen en vergrendelen.

1. Eventueel de afvoerpomp uitschakelen.

2. Apparaat met de draaischakelaar uitschakelen.

3. Uitschakelknop/testknop van de veiligheidsschakelaar indrukken, rode controlelampje gaat uit. Veiligheidsschakelaar wordt uitgeschakeld.

4. Trek de stekker van het apparaat eruit.

1. Reservoir legen.

2. Apparaat van binnen en van buiten reinigen door afzuigen en afvegen met een vochtige doek.

1. Vergrendeling van de duwbeugel losmaken en duwbeugel verstellen.

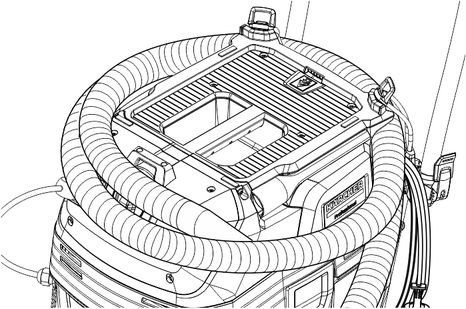

1. Zuigslang en netkabel volgens de afbeelding opbergen.

   ---



2. Bewaar het apparaat in een droge ruimte en beveilig het tegen onbevoegd gebruik.

1. Zuigbuis met vloersproeier uit de houder nemen. Apparaat voor het dragen aan de handgreep en aan de zuigbuis vastnemen, niet aan de duwbeugel.

2. Apparaat bij het vervoer in voertuigen conform de geldende richtlijnen tegen wegglijden en omvallen beveiligen.

Het apparaat mat alleen in binnenruimtes worden opgeslagen.

1. Filterafdekking openen.

2. Filterframe verwijderen.

3. Vlak harmonicafilter (bijzonder toebehoren) verwijderen.

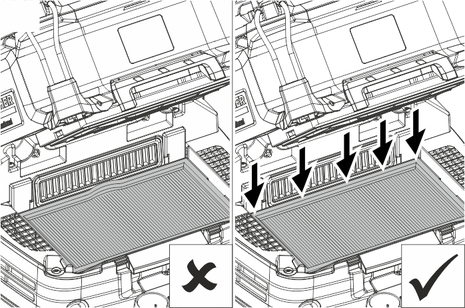

4. Vlak harmonicafilter (bijzonder toebehoren) plaatsen. Bij het plaatsen erop letten dat het vlakke harmonicafilter aan alle kanten goed aanligt.

5. Filterframe plaatsen.

6. Filterafdekking sluiten, moet hoorbaar vastklikken.

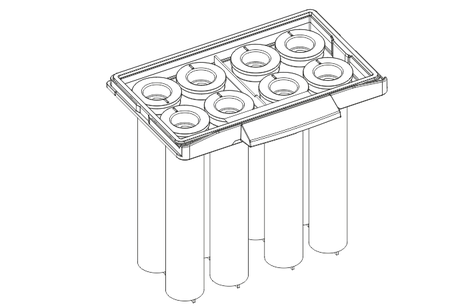

1. Filterafdekking openen.

2. Kaarsfilter (bijzonder toebehoren) verwijderen.

3. Nieuw kaarsfilter (bijzonder toebehoren) plaatsen.

4. Filterafdekking sluiten, moet hoorbaar vastklikken.

1. Filterafdekking openen.

2. Filterframe verwijderen.

3. Filter voor grof vuil vervangen.

4. Filterframe plaatsen.

5. Filterafdeking sluiten, moet hoorbaar vastklikken.

1. Zuigkop ontgrendelen en verwijderen.

2. Vliesfilterzak (bijzonder toebehoren) naar achteren eruit trekken.

3. Sluitstrip inklappen en vliesfilterzak (bijzonder toebehoren) afsluiten.

4. Nieuwe stofverzamelzak (bijzonder toebehoren) plaatsen.

5. Zuigkop plaatsen en vergrendelen.

1. Zuigkop ontgrendelen en verwijderen.

2. Trek de stofverzamelzak (bijzonder toebehoren) omhoog.

3. Trek de opening van de stofverzamelzak (bijzonder toebehoren) over de zuigopening naar achteren eruit.

4. Sluit de stofverzamelzak (bijzonder toebehoren) met een afsluitbinder onder de opening af.

5. Verwijder de stofverzamelzak (bijzonder toebehoren).

6. Plaats een nieuwe stofverzamelzak (bijzonder toebehoren).

7. Plaats de stofverzamelzak (bijzonder toebehoren) over het reservoir.

8. Zuigkop plaatsen en vergrendelen.

1. Zuigkop ontgrendelen en verwijderen.

2. Kabelhouder van de afvoerpomp verwijderen.

3. Voorfilter over de zuigopening trekken en verwijderen.

4. Voorfilter reinigen.

5. Voorfilter bij het plaatsen zo ver over de zuigopening schuiven tot het tegen de reservoirwand ligt.

6. Kabelhouder van de afvoerpomp plaatsen.

7. Zuigkop plaatsen en vergrendelen.

1. Zuigkop ontgrendelen en verwijderen.

2. Vlotter met een vochtige doek reinigen.

3. Zuigkop plaatsen en vergrendelen.

1. Zuigkop ontgrendelen en verwijderen.

2. Met afvoerpomp: reservoir op zijn kant leggen en met waterstraal uitspoelen.

3. Zonder afvoerpomp: afvoerpomp demonteren (zie Droogzuigen) en reservoir reinigen.

4. Zuigkop plaatsen en vergrendelen.

• Zuigkop kan niet worden geplaatst

• De veiligheidsschakelaar kan niet worden ingeschakeld

• De veiligheidsschakelaar schakelt herhaaldelijk uit wanneer de zuiger wordt ingeschakeld

• Zuigturbine start niet

• Zuigturbine wordt uitgeschakeld

• Zuigkracht neemt af

• Uittredend stof bij droog zuigen

• Afvoerpomp draait niet

• Afvalpomp voert te weinig op

• Zuigturbine stopt tijdens bedrijf, afvoerpomp blijft draaien

Oplossing:

1. Voorfilter zo ver over de zuigopening schuiven tot het tegen de reservoirwand ligt.

Oplossing:

1. Het stopcontact van de stroomvoorziening laten controleren door een gekwalificeerde elektricien.

2. De stekker van het apparaat op een ander stopcontact van een ander circuit aansluiten.

3. Klantenservice informeren.

Oplossing:

1. Klantenservice informeren.

Oplossing:

1. Stopcontact en de zekering van de stroomvoorziening controleren.

2. Netsnoer en de netstekker van het apparaat controleren.

3. De inschakelknop van de veiligheidsschakelaar indrukken.

4. Apparaat inschakelen.

5. Controleer vlotter.

Oplossing:

1. Schakel afvoerpomp in.

2. Maak de vast geklemde vlotterschakelaar in de bak los.

Oplossing:

1. Verstoppingen uit zuigmond, zuigbuis, zuigslang of filter voor grof vuil/vlak harmonicafilter/kaarsfilter verwijderen.

2. Gevulde vliesfilterzak (bijzonder toebehoren) vervangen.

3. Gevulde stofverzamelzak (bijzondere toebehoren) vervangen.

4. Filterafdekking correct vastzetten.

5. Vlak harmonicafilter (bijzonder toebehoren) vervangen.

6. Kaarsfilter (bijzonder toebehoren) vervangen.

7. Aftapslang op dichtheid controleren.

8. Voorfilter legen/reinigen.

9. De correcte installatiepositie van het vlakke harmonicafilter (bijzonder toebehoren) of het kaarsfilter (bijzonder toebehoren) controleren.

10. De correcte installatiepositie van het filter voor grof vuil controleren.

Oplossing:

1. Het vlakke harmonicafilter (bijzonder toebehoren) of het kaarsfilter (bijzonder toebehoren) installeren.

2. Alleen bij vlak harmonicafilters: Controleren of het vlakke harmonicafilter (bijzonder toebehoren) correct gemonteerd is en indien nodig corrigeren.

   ---



3. Het vlakke harmonicafilter (bijzonder toebehoren) of het kaarsfilter (bijzonder toebehoren) vervangen.

Oplossing:

1. Controleer het stopcontact van het apparaat.

2. Maak de vast geklemde vlotterschakelaar in de bak los.

3. Maak het vastgelopen pomploopwiel in de pomp los.

Oplossing:

1. Leg de afvoerslang zonder knikken.

2. Afvoerslang op verstopping controleren.

Oplossing:

1. De zuigkracht op de zuigkrachtregelaar (3-traps) zo instellen dat continu zuigen mogelijk is.

Als de storing niet kan worden verholpen, moet het apparaat door de klantenservice worden gecontroleerd.

• Zuigkop kan niet worden geplaatst

• De veiligheidsschakelaar kan niet worden ingeschakeld

• De veiligheidsschakelaar schakelt herhaaldelijk uit wanneer de zuiger wordt ingeschakeld

• Zuigturbine start niet

• Zuigturbine wordt uitgeschakeld

• Zuigkracht neemt af

• Uittredend stof bij droog zuigen

• Afvoerpomp draait niet

• Afvalpomp voert te weinig op

• Zuigturbine stopt tijdens bedrijf, afvoerpomp blijft draaien

Oplossing:

1. Voorfilter zo ver over de zuigopening schuiven tot het tegen de reservoirwand ligt.

Oplossing:

1. Het stopcontact van de stroomvoorziening laten controleren door een gekwalificeerde elektricien.

2. De stekker van het apparaat op een ander stopcontact van een ander circuit aansluiten.

3. Klantenservice informeren.

Oplossing:

1. Klantenservice informeren.

Oplossing:

1. Stopcontact en de zekering van de stroomvoorziening controleren.

2. Netsnoer en de netstekker van het apparaat controleren.

3. De inschakelknop van de veiligheidsschakelaar indrukken.

4. Apparaat inschakelen.

5. Controleer vlotter.

Oplossing:

1. Schakel afvoerpomp in.

2. Maak de vast geklemde vlotterschakelaar in de bak los.

Oplossing:

1. Verstoppingen uit zuigmond, zuigbuis, zuigslang of filter voor grof vuil/vlak harmonicafilter/kaarsfilter verwijderen.

2. Gevulde vliesfilterzak (bijzonder toebehoren) vervangen.

3. Gevulde stofverzamelzak (bijzondere toebehoren) vervangen.

4. Filterafdekking correct vastzetten.

5. Vlak harmonicafilter (bijzonder toebehoren) vervangen.

6. Kaarsfilter (bijzonder toebehoren) vervangen.

7. Aftapslang op dichtheid controleren.

8. Voorfilter legen/reinigen.

9. De correcte installatiepositie van het vlakke harmonicafilter (bijzonder toebehoren) of het kaarsfilter (bijzonder toebehoren) controleren.

10. De correcte installatiepositie van het filter voor grof vuil controleren.

Oplossing:

1. Het vlakke harmonicafilter (bijzonder toebehoren) of het kaarsfilter (bijzonder toebehoren) installeren.

2. Alleen bij vlak harmonicafilters: Controleren of het vlakke harmonicafilter (bijzonder toebehoren) correct gemonteerd is en indien nodig corrigeren.

   ---



3. Het vlakke harmonicafilter (bijzonder toebehoren) of het kaarsfilter (bijzonder toebehoren) vervangen.

Oplossing:

1. Controleer het stopcontact van het apparaat.

2. Maak de vast geklemde vlotterschakelaar in de bak los.

3. Maak het vastgelopen pomploopwiel in de pomp los.

Oplossing:

1. Leg de afvoerslang zonder knikken.

2. Afvoerslang op verstopping controleren.

Oplossing:

1. De zuigkracht op de zuigkrachtregelaar (3-traps) zo instellen dat continu zuigen mogelijk is.

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.

Meer informatie vindt u onder: www.kaercher.com/dealersearch

Meer informatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale Kärcher-website onder "Downloads".

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid.

Product: Nat- en droogzuiger

Type: 1.148-xxx

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

-

De ondergetekenden handelen in opdracht en met volmacht van de directie.

---

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/10/01
