Läs igenom den här bruksanvisningen i original och medföljande säkerhetsinformation nr 59562490 innan du använder din maskin första gången. Följ anvisningarna.

Förvara båda häftena för framtida bruk eller för nästa ägare.

• Om inte bruksanvisningen och säkerhetsinformationen beaktas kan det uppstå skador på maskinen och risker för användaren och andra personer.

• Informera försäljaren omgående om transportskador uppstått.

• Kontrollera vid uppackningen att inga tillbehör saknas eller är skadade.

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladdningsbara batterier och olja som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Aktuell information om innehållet finns på: www.kaercher.de/REACH

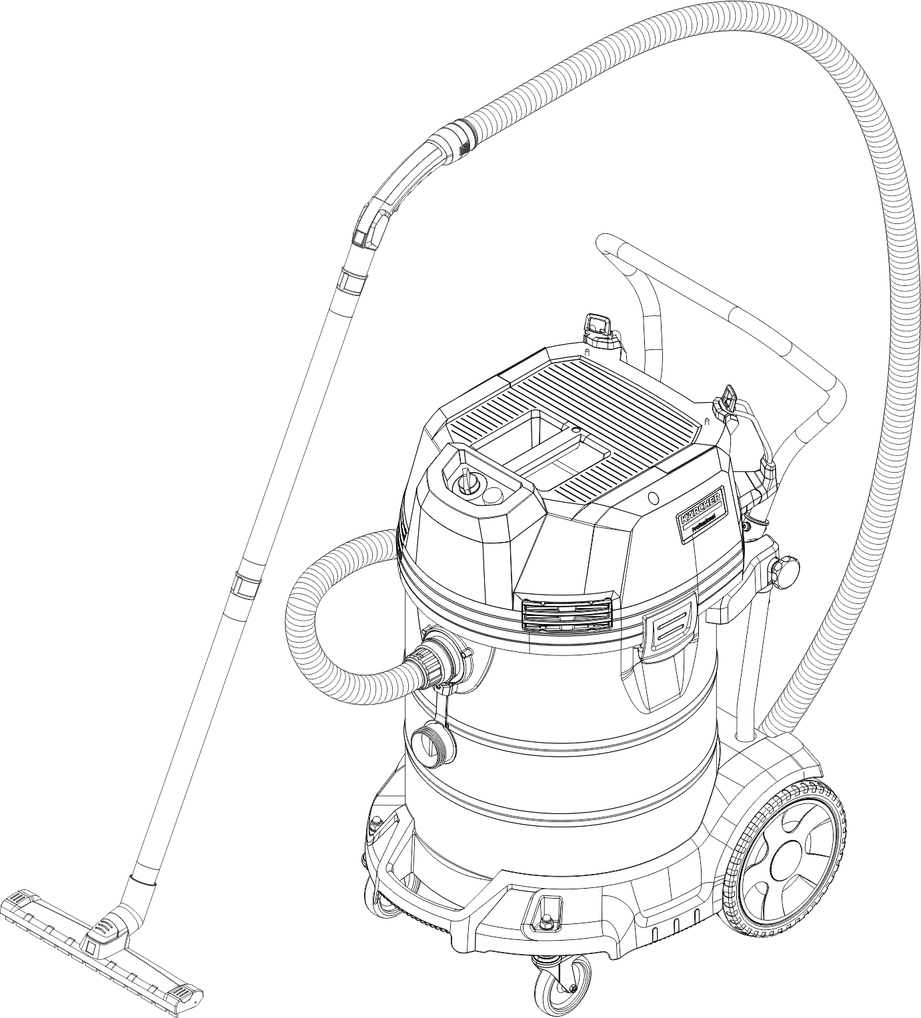

• Denna våt-/torrdammsugare är avsedd för att avlägsna torr smuts och vätskor.

• Drift med planfilter: Maskinen är lämplig för uppsugning av torrt, ledande, brännbart och hälsovådligt damm i zon 22, dammklass M.

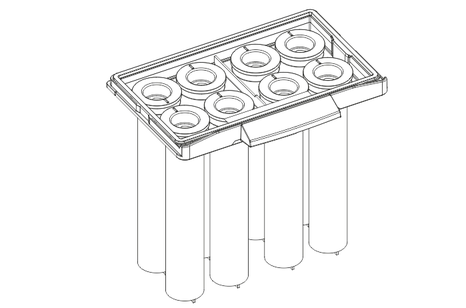

• Drift med ljusfilter (specialtillbehör, beställningsnummer 2.414-000.0): Maskinen är lämplig för uppsugning av torrt, ledande, brännbart och hälsovådligt damm i zon 22, dammklass L. En fleecefilterpåse måste också användas för dammsugning av damm av klass M. En sugslang med en längd på 8 m är inte lämplig.

• Maskiner i av konstruktionstyp 22 är lämpliga för uppsugning av brännbart damm i zon 22. De är inte lämpliga för anslutning till maskiner som producerar damm.

• Maskiner av konstruktion 22 är inte lämpliga för uppsugning av damm eller vätskor med hög explosionsrisk eller för blandningar av brandfarligt damm med vätskor.

• Dammsugaren är avsedd för att avlägsna brandfarligt damm i utrymmen med explosionsrisk klassificerade som zon 22.

• Maskinen är lämplig för kommersiell användning, t.ex.i produktionsområden inom industri och hantverk, lagerhallar, transport och lantbruk.

• Den elektriska anslutningen måste göras utanför det explosiva området.

• Det medföljande tillbehöret är elektriskt ledande. Endast de tillbehör som anges i bilagan (standardtillbehör/specialtillbehör) får användas!

• Sug inte utan filterelement, annars kommer sugmotorn att skadas och en hälsorisk uppstår på grund av ökat utsläpp av fint damm!

• Följ säkerhetsbestämmelserna för de material som ska sugas upp. Vid korrekt/felaktig drift kan delar (t.ex.  utblåsöppning) på sugaren bli upp till 105 °C varma.

• Dammolnets lägsta antändningstemperatur är ≥160 °C och dammets lägsta antändningstemperatur vid en dammtjocklek på 5 mm är ≥180 °C.

• Det är inte tillåtet att använda förlängningskabel.

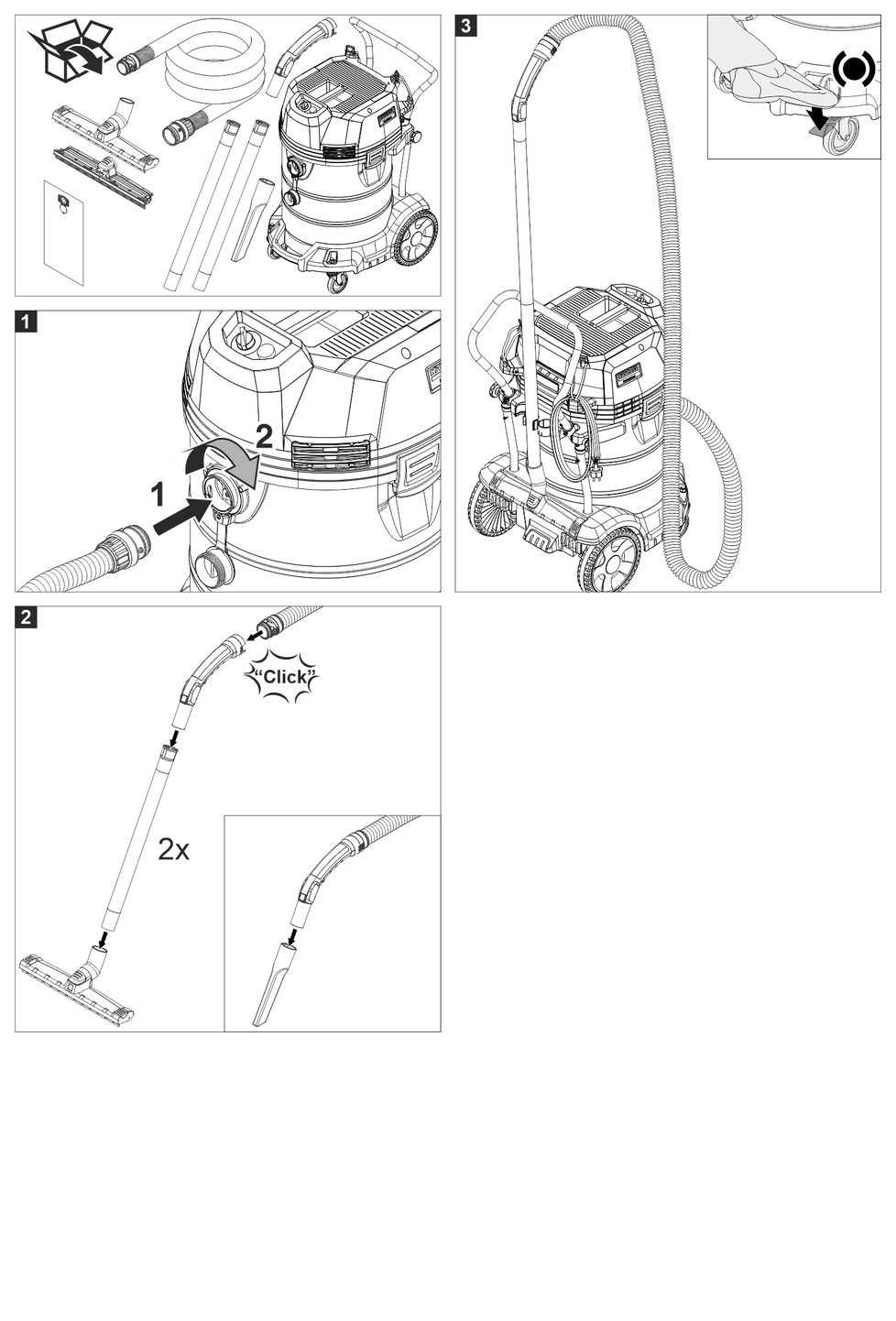

1. Packa upp apparaten och montera tillbehör.

   ---



1. Ställ maskinen i arbetsläge och säkra den vid behov med spärrarna.

2. Anslut sugslangen till sugstödet.

3. Kontrollera påfyllningsnivån i smutsbehållaren innan arbetet påbörjas och töm behållaren vid behov.

4. Anslut önskat tillbehör.

Maskinen är utrustad med övervakning av sugeffekten. Om lufthastigheten i sugslangen sjunker under en hastighet av 20 m/s blinkar indikeringslampan för undertryck rött (se hjälpavsnittet vid störningar).

Via den jordade anslutningsstutsen avleds statisk laddning. På så sätt förhindras gnistbildning och elstötar med elektriskt ledande tillbehör (ingår i leveransen).

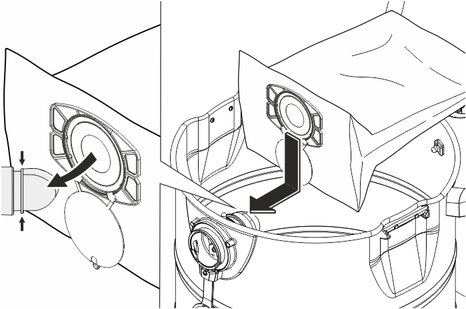

• Maskinen är utrustad med en fleecefilterpåse med blindlock, beställningsnummer 2.885-753.0 (5 styck).

1. Lås upp sughuvudet och ta av det.

2. Sätt på fleecefilterpåsen.

   ---



3. Sätt på sughuvudet och lås.

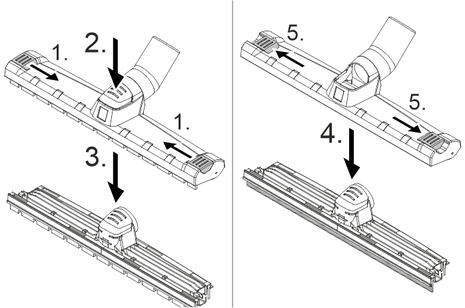

1. Demontera borstremsor.

   ---



2. Sätt i gummiläpparna.

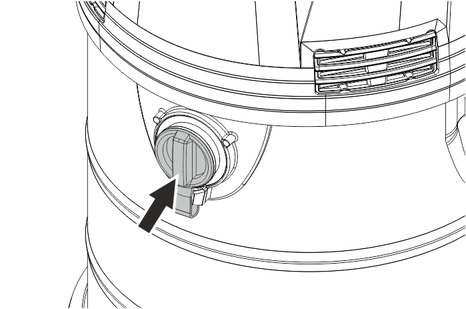

1. Sätt förslutningspluggen noggrant i suganslutningen.

   ---



2. Skjut in förslutningspluggen fram till anslag.

3. Stäng suganslutningen ordentligt med förslutningspluggen genom att vrida den medurs.

   Hänvisning

   Passformens noggrannhet anges via ”bajonettkoppling”.

• Vid sugning av våt smuts ska fleecefilterpåsen alltid avlägsnas.

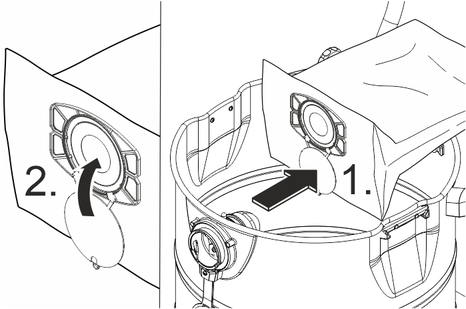

1. Lås upp sughuvudet och ta av det.

2. Dra ut fleecefilterpåsen bakåt.

   ---



3. Fäll in blindlocket och förslut fleecefilterpåsen tätt.

4. Avfallshantera begagnade fleecefilterpåsar enligt gällande bestämmelser.

5. Sätt på sughuvudet och lås.

• När max. vätskenivå uppnåtts stängs maskinen av.

• Vid icke-ledande vätskor (t.ex. borremulsion, oljor och fetter) stängs maskinen inte av när behållaren är full. Vätskenivån måste kontrolleras kontinuerligt och behållaren tömmas i tid.

• När våtsugningen har avslutats: Torka planfiltret. Rengör elektroderna med en borste. Rengör och torka behållaren med en fuktig duk.

1. Kontrollera om nätkabeln är skadad och se till att kundtjänst eller en elektriker omedelbart byter ut en skadad kabel.

2. Kontrollera om planfiltret eller ljusfiltret (specialtillbehör) är skadat och byt det i så fall omedelbart.

1. Anslut nätkontakten.

2. Koppla till apparaten med vridomkopplaren.

1. Utför rengöringen.

1. Koppla från apparaten med vridomkopplaren.

2. Dra ut nätkontakten.

1. Töm behållaren.

2. Rengör maskinen invändigt och utvändigt genom uppsugning och torka av med en fuktig duk.

3. Vid sugning av maskinen ska minst en sugare av samma eller bättre klassificering användas.

4. Skölj och torka vid behov av tillbehör som har använts.

1. Lossa skjutbygelns fästskruvar och justera skjutbygeln.

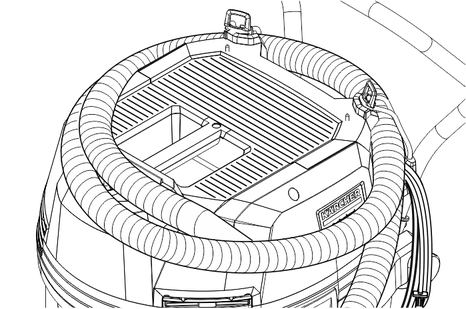

1. Förvara sugslangen och nätkabeln enligt bilden.

   ---



2. Ställ undan apparaten i ett torrt utrymme och säkra den mot obehörig användning.

Säker fastsättning måste säkerställas vid transport av maskinen.

Följande åtgärder måste vidtas för dammfri transport av maskinen:

1. Rengör sugslangen och tillbehören med en fuktig duk.

2. Stäng suganslutningen, se Våtsugning.

3. Ta ut sugröret med golvmunstycket ur fästet. Ta tag i bärhandtaget och i sugröret för att bära maskinen.

4. Vid transport i fordon ska maskinen säkras enligt gällande riktlinjer så att den inte kan halka och välta.

Maskinen får endast lagras inomhus.

Dammborttagningsmaskiner är säkerhetsanordningar för att förebygga eller eliminera faror i den mening som avses i DGUV föreskrift1 (tyska föreskrifter om förebyggande av olyckor, principer för förebyggande).

• Enkla underhålls- och skötselarbeten kan du utföra själv.

• Rengör apparatens yta och behållarens insida regelbundet med en fuktig trasa.

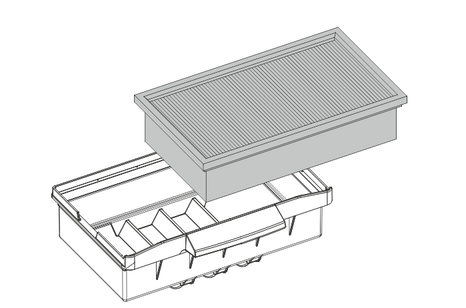

1. Öppna filterlocket.

2. Lyft ur filterramen.

   ---



3. Ta ut planfiltret.

4. Avfallshantera begagnade planfilter enligt gällande bestämmelser.

5. Ta bort smutsen på renluftssidan.

6. Rengör filterramen och dess kontaktyta med en fuktig trasa.

7. Sätt i det nya planfiltret. Se till att planfiltret ligger jämnt mot alla kanter när du sätter in det.

8. Sätt i filterramen.

9. Stäng filterlocket; det ska haka i hörbart.

1. Öppna filterlocket.

2. Ta ut ljusfiltret (specialtillbehör).

   ---



3. Avfallshantera det förbrukade ljusfiltret (specialtillbehör) enligt de lagstadgade bestämmelserna.

4. Ta bort smutsen på renluftssidan.

5. Rengör ljusfiltrets kontaktyta med en fuktig trasa.

6. Sätt i ett nytt ljusfilter (specialtillbehör).

7. Stäng filterlocket; det ska haka i hörbart.

1. Stäng suganslutningen, se Våtsugning.

   ---



2. Lås upp sughuvudet och ta av det.

3. Dra ut fleecefilterpåsen bakåt.

   ---



4. Fäll in blindlocket och förslut fleecefilterpåsen tätt.

5. Avfallshantera begagnade fleecefilterpåsar enligt gällande bestämmelser.

6. Sätt på den nya fleecefilterpåsen.

7. Sätt på sughuvudet och lås.

1. Dammsug kalluftsfiltret från utsidan med jämna mellanrum (när det är installerat).

Beställningsnummer kalluftsfilteruppsättning (2x filterhus, 2x kalluftsfilter): 4.101-163.0

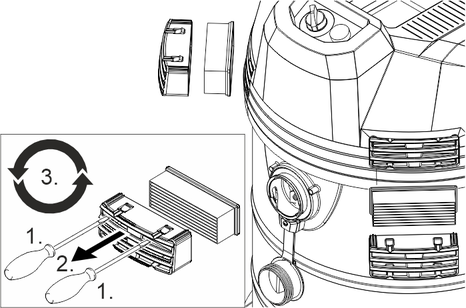

1. Låt maskinen svalna.

2. Sätt in 2 spårskruvmejslar i filterhusets öppningar på sughuvudet till anslag.

   ---



3. Tryck ner båda spårskruvmejslarna och bänd försiktigt ut filterhuset.

4. Ta ut filterhuset (med kalluftsfilter).

5. Sätt in det nya kalluftsfiltret i det nya filterhuset enligt bilden.

6. Sätt in det nya filterhuset (med kalluftsfilter) i sughuvudet och snäpp det på plats.

1. Lås upp sughuvudet och ta av det.

2. Rengör elektroderna med en borste.

3. Sätt på sughuvudet och lås.

• Sugturbinen går inte

• Sugturbinen stänger av sig själv

• Sugturbinen startar inte igen efter tömning av behållaren

• Sugkraften minskar

• Damm tränger ut under sugning

• Frånkopplingsautomatiken (våtsugning) reagerar inte

• Kontrollampan för undertryck blinkar rött

Åtgärd:

1. Kontrollera eluttaget och strömförsörjningens säkring.

2. Kontrollera nätkabeln, nätkontakten och apparatens elektroder.

3. Koppla till apparaten.

Åtgärd:

1. Töm behållaren.

2. Sätt i planfilter eller ljusfilter (specialtillbehör).

3. Byt planfilter eller ljusfilter (specialtillbehör).

Orsak:

Termoskyddet har stängt av motorn på grund av överhettning.

Åtgärd:

1. Låt maskinen svalna. Rengör eller byt kalluftsfiltret.

Åtgärd:

1. Stäng av apparaten och vänta 5 sekunder. Starta apparaten igen.

2. Rengör elektroderna med en borste.

Åtgärd:

1. Ta bort det som täpper till sugmunstycket, sugröret, sugslangen, planfiltret eller ljusfiltret (specialtillbehör).

2. Byt den fulla fleecefilterpåsen.

3. Haka i filterlocket korrekt.

4. Byt planfiltret.

5. Byt ljusfiltret (specialtillbehör).

Åtgärd:

1. Endast med plattvecksfilter: Kontrollera att planfiltret är korrekt monterat och justera det om det behövs.

2. Byt planfiltret.

3. Byt ljusfiltret (specialtillbehör).

Åtgärd:

1. Rengör elektroderna med en borste.

2. Kontrollera fyllnadsnivån kontinuerligt vid icke-ledande vätska.

Åtgärd:

1. När fleecefilterpåsen är full och minsta volymflödet underskrids måste fleecefilterpåsen bytas.

2. Byt planfiltret.

3. Byt ljusfiltret (specialtillbehör).

4. Ta bort det som täpper till sugmunstycke, sugrör eller sugslang.

Om felet inte kan åtgärdas måste enheten kontrolleras av kundservice.

• Sugturbinen går inte

• Sugturbinen stänger av sig själv

• Sugturbinen startar inte igen efter tömning av behållaren

• Sugkraften minskar

• Damm tränger ut under sugning

• Frånkopplingsautomatiken (våtsugning) reagerar inte

• Kontrollampan för undertryck blinkar rött

Åtgärd:

1. Kontrollera eluttaget och strömförsörjningens säkring.

2. Kontrollera nätkabeln, nätkontakten och apparatens elektroder.

3. Koppla till apparaten.

Åtgärd:

1. Töm behållaren.

2. Sätt i planfilter eller ljusfilter (specialtillbehör).

3. Byt planfilter eller ljusfilter (specialtillbehör).

Orsak:

Termoskyddet har stängt av motorn på grund av överhettning.

Åtgärd:

1. Låt maskinen svalna. Rengör eller byt kalluftsfiltret.

Åtgärd:

1. Stäng av apparaten och vänta 5 sekunder. Starta apparaten igen.

2. Rengör elektroderna med en borste.

Åtgärd:

1. Ta bort det som täpper till sugmunstycket, sugröret, sugslangen, planfiltret eller ljusfiltret (specialtillbehör).

2. Byt den fulla fleecefilterpåsen.

3. Haka i filterlocket korrekt.

4. Byt planfiltret.

5. Byt ljusfiltret (specialtillbehör).

Åtgärd:

1. Endast med plattvecksfilter: Kontrollera att planfiltret är korrekt monterat och justera det om det behövs.

2. Byt planfiltret.

3. Byt ljusfiltret (specialtillbehör).

Åtgärd:

1. Rengör elektroderna med en borste.

2. Kontrollera fyllnadsnivån kontinuerligt vid icke-ledande vätska.

Åtgärd:

1. När fleecefilterpåsen är full och minsta volymflödet underskrids måste fleecefilterpåsen bytas.

2. Byt planfiltret.

3. Byt ljusfiltret (specialtillbehör).

4. Ta bort det som täpper till sugmunstycke, sugrör eller sugslang.

Enligt lag ska apparaten avfallshanteras i slutet av dess livslängd.

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

Mer information finns på: www.kaercher.com/dealersearch

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Våt- och torrdammsugare

Typ: 1.667-xxx

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2014/34/EU

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 60079-0: 2012 / A11: 2013

EN 60079-11: 2012

EN 60079-31: 2014

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

EN ISO 80079-37

-

3 D Ex h IIIC T105 °C Dc

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

---

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

D-71364 Winnenden (Germany)

Tfn: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2022/10/01
