IVM 60/36-3 H ACD

Lees deze oorspronkelijke gebruiksaanwijzing voordat u uw apparaat voor het eerst gebruikt, handel dienovereenkomstig en bewaar de gebruiksaanwijzing voor later gebruik of voor de volgende eigenaars.

Vóór de eerste inbedrijfstelling absoluut veiligheidsinstructies nr. 5.956-249.0 lezen.
Wanneer de gebruiksaanwijzing en de veiligheidsinstructies niet worden opgevolgd, kan dit schade aan het toestel en gevaar voor de bediener en andere personen tot gevolg hebben.
Bij transportschade de dealer onmiddellijk op de hoogte brengen.

GEVAAR

Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.

WAARSCHUWING

Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.

VOORZICHTIG

Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden.

GEVAAR

Gebruik van het apparaat en de stoffen waarvoor het moet worden gebruikt, inclusief het veilig verwijderen van het opgezogen materiaal, uitsluitend door opgeleid personeel.

GEVAAR

Bij terugvoer van de afvoerlucht in de ruimte moet een toereikende luchtuitwisselingswaarde L in de ruimte voorhanden zijn. Om aan de vereiste grenswaarden te voldoen, mag het teruggevoerde debiet maximaal 50% van het verseluchtdebiet (kamervolume V_R x luchtuitwisselingswaarde L_W) bedragen. Zonder bijzondere ventilatiemaatregel geldt: L_W=1h^-1.

GEVAAR

Dit apparaat bevat stof dat gevaarlijk is voor de gezondheid. Draag bij het leegmaken en bij onderhoudswerkzaamheden, inclusief het verwijderen van de stofverzamelreservoirs, de voorgeschreven veiligheidsuitrusting.

GEVAAR

Gebruik het apparaat alleen met het volledige filtratiesysteem.

GEVAAR

Neem de veiligheidsvoorschriften in acht die van toepassing zijn op de te behandelen materialen.

GEVAAR

Het tegelijk verzamelen van verschillende soorten brandbaar stof in het verzamelreservoir kan tot brand of explosie leiden.

WAARSCHUWING

U mag het apparaat niet opstellen of gebruiken op plaatsen waar het risico op stof- of gasexplosie bestaat. Een stofexplosieve atmosfeer in het apparaat is alleen toegestaan voor het filter. In het apparaat zijn gasexplosieve atmosferen verboden.

WAARSCHUWING

Het apparaat is niet geschikt voor het opzuigen van ontvlambare vloeistoffen (ontvlambaar, licht ontvlambaar, zeer ontvlambaar volgens de Duitse richtlijn 67/548/EEG inzake gevaarlijke stoffen) (vlampunt onder 55 °C) en mengsels van ontvlambare stoffen met ontvlambare vloeistoffen.

WAARSCHUWING

Het apparaat is niet geschikt om stof te absorberen met een extreem lage minimale ontstekingsenergie (ME <1 mJ), zoals: toner, netzwavel, aluminiumpoeder, loodzeep.

WAARSCHUWING

Het apparaat is niet geschikt voor het opzuigen van ontstekingsbronnen en stof met een gloeitemperatuur ≤ 190 °C.

WAARSCHUWING

Controleer voor elke ingebruikname of de potentiaalvereffeningsleidingen (massaleidingen) aangesloten zijn.

WAARSCHUWING

Het apparaat mag niet in de openlucht in natte omstandigheden worden gebruikt of bewaard.

WAARSCHUWING

Gebruik voor een veilige stand van het apparaat de parkeerrem aan het zwenkwiel. Als het apparaat niet op de rem wordt gezet, kan het ongecontroleerd gaan bewegen.

VOORZICHTIG

Schakel het apparaat bij langere pauzes en na gebruik met de apparaatschakelaars uit en koppel de netstekker los.

LET OP

Gebruik het apparaat alleen in binnenruimtes.

LET OP

Gevaar voor beknelling! Draag handschoenen bij het verwijderen of plaatsen van de zuigkop, de filtereenheid of de opvangbak.

LET OP

Beschadigingsgevaar! Zuig nooit zonder of met beschadigde filter.

LET OP

Draag veiligheidshandschoenen, als u het apparaat bedient.

LET OP

Verplaats het apparaat alleen met loopsnelheid en indien nodig met twee personen op hellende wegen.

LET OP

Voorkom het uittreden van stof, als toebehoren worden vervangen.

LET OP

Tijdens normaal bedrijf kunnen de oppervlaktetemperaturen tot 135 °C stijgen.

LET OP

Vermijd het afbreken van de zuigslangeenheid.

LET OP

Voer een regelmatige visuele controle van de slangen uit.

Sluit het apparaat alleen aan op een elektrische aansluiting die door een elektricien conform IEC 60364 is uitgevoerd. Aansluitwaarden zieTechnische gegevens en typeplaatje.

GEVAAR

Gevaar voor elektrische schok

Levensgevaar

Voorkom beschadiging van de elektrische leidingen door bijvoorbeeld erover rijden, knellen of vervormen.

Bescherm de kabel tegen hitte, olie en scherpe randen.

Controleer de netaansluitspanning van het apparaat voor elk gebruik. Gebruik geen apparaat met beschadigde kabel. Laat een beschadigde kabel door een elektricien vervangen.

GEVAAR

Gevaar voor letsel en beschadiging bij kortsluiting of andere elektrische storingen

Gevaar voor elektrische schokken, gevaar voor verbrandingen

Schakel het apparaat uit en trek de netstekker eruit.

Hoe te handelen bij een filterbreuk / lekkage:

Het apparaat onmiddellijk uitschakelen.
Het apparaat mag niet meer worden gebruikt.

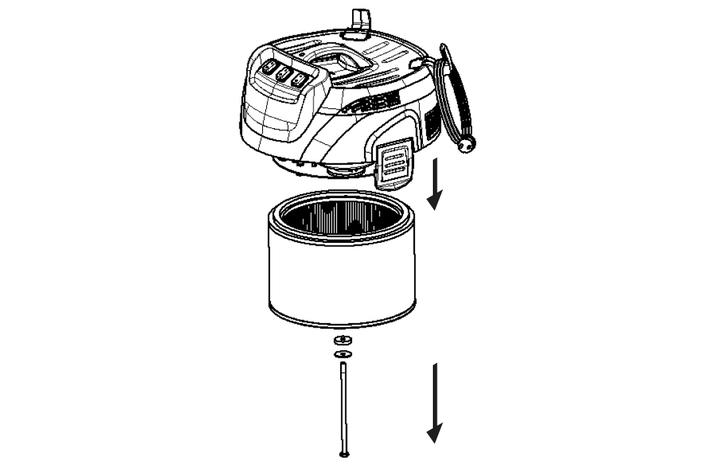

Het filter vervangen.

Het apparaat is bedoeld voor:

nat en droog reinigen van vloer- en wandoppervlakken
afzuigen van droge, brandbare, voor de gezondheid gevaarlijke afgezette soorten stof; stofklasse H conform EN 60335-2-69
opzuigen van niet-explosiegevaarlijke stoffen
opzuigen van ontvlambaar stof van alle stofexplosieklassen (behalve stof met minimale ontstekingsenergie ME < 1 mJ)
opzuigen van stof en grof vuil
opzuigen van brandbaar stof uit een zone 22, als het apparaat buiten potentieel explosieve gebieden wordt geïnstalleerd
opzuigen van vochtige en vloeibare substanties
Industrieel gebruik, bijv.in opslag- en productieruimten
Commercieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurbedrijven.

Als er op de montageplaats van het apparaat een geclassificeerde Ex-zone is, moet een overeenkomstig Ex-apparaat worden gebruikt.

De juiste werking van het apparaat wordt door de nominale zuigslangwijdtes DN40, DN50 en DN70 gegarandeerd.

Elk ander gebruik wordt gezien als niet-reglementair gebruik.

Het apparaat is niet bedoeld voor:

het opzuigen van brandhaarden en stof met een gloeitemperatuur ≤ 190 °C
het opzuigen van explosieve of gelijkwaardige stoffen in de zin van §1 SprengG, explosieve damp-luchtmengsels, evenals Al- en Mg-stof
het opzuigen van ontvlambare vloeistoffen (ontvlambaar, licht ontvlambaar, zeer ontvlambaar volgens de Duitse Richtlijn 67/548/EEG inzake gevaarlijke stoffen) (vlampunt onder 55 °C) en mengsels van ontvlambaar stof met ontvlambare vloeistoffen
het opzuigen van magnesiumstof of -poeder
het opzuigen van mengsels van brandbare vloeistoffen en brandbaar stof
het opzuigen van gloeiende of hete deeltjes, die anders tot een brand of explosie kunnen leiden
de aansluiting op een stofproducende machine

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op: www.kaercher.de/REACH

GEVAAR

Explosiegevaar door niet-goedgekeurde accessoires

Gebruik alleen accessoires die zijn goedgekeurd door de fabrikant en gemarkeerd met de Ex-sticker voor gebruik met type 22.

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.nl.

Instructie

In de leveringsomvang is geen toebehoren inbegrepen. Het toebehoren moet afhankelijk van de toepassing afzonderlijk worden besteld.

Controleer de inhoud bij het uitpakken op volledigheid. Bij transportschade uw dealer op de hoogte brengen.

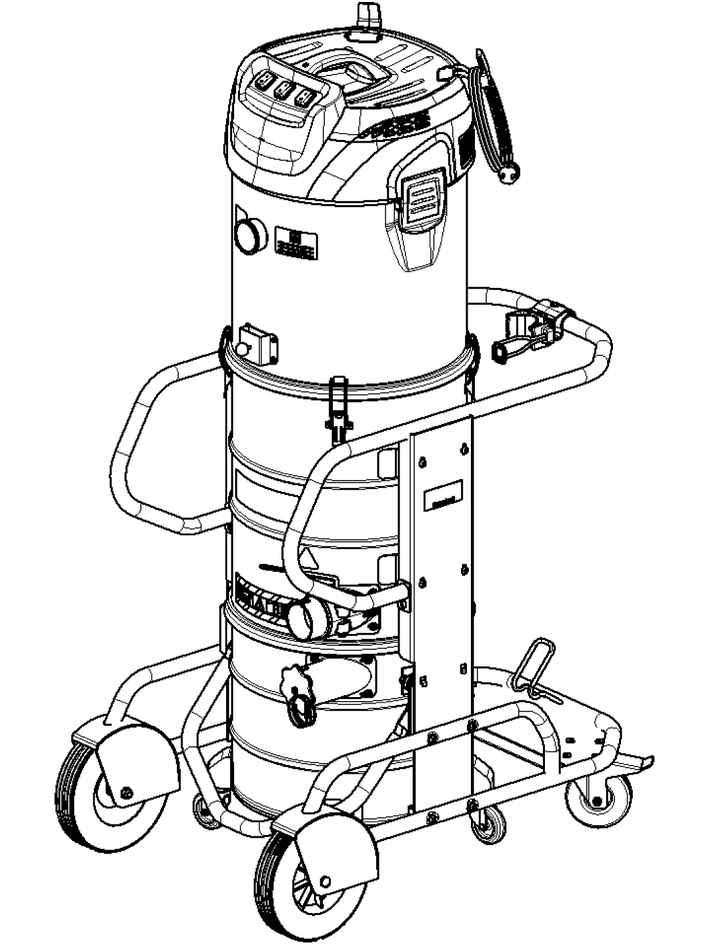

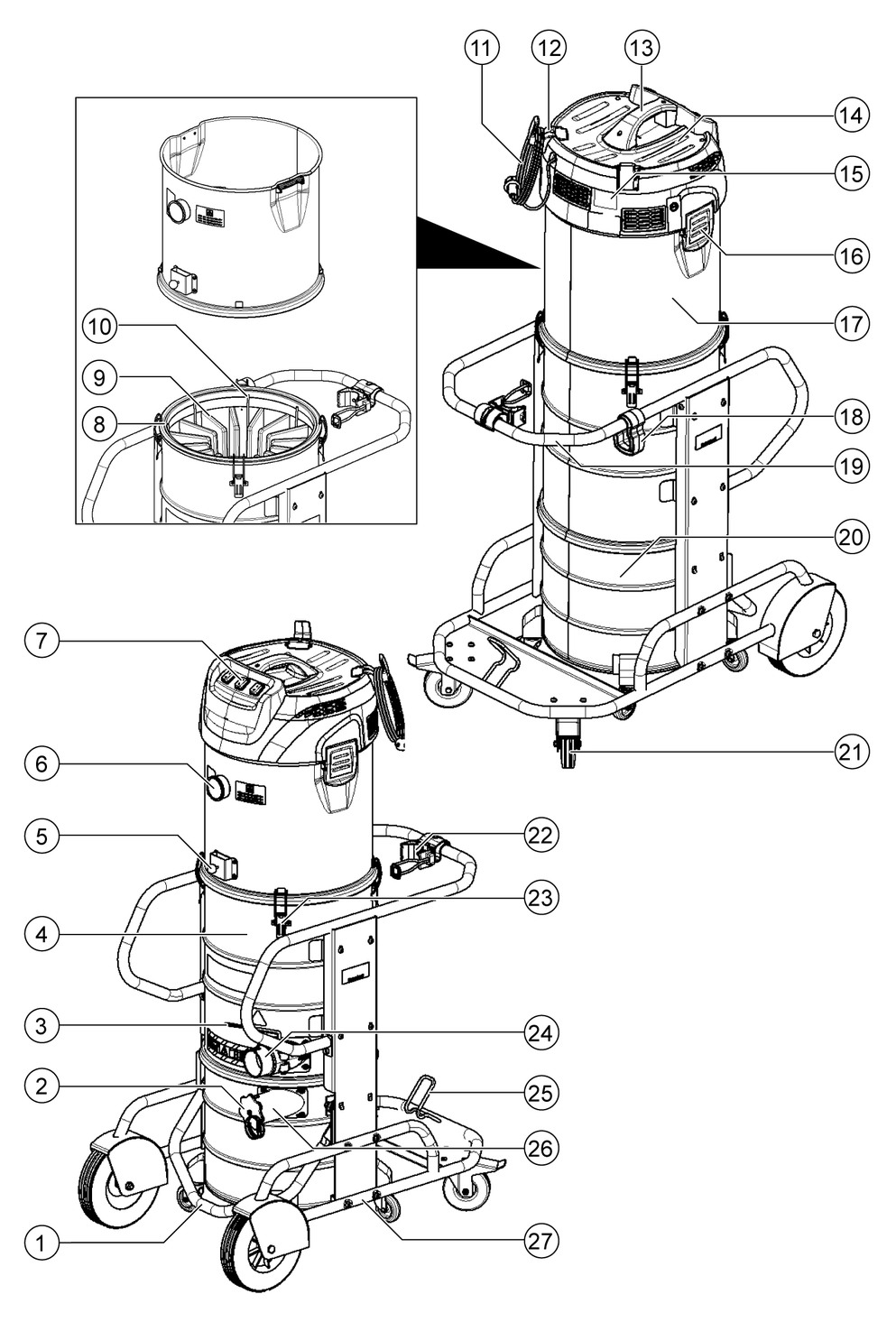

Beugelgreep van het vuilreservoir
Afsluitstop aan het vuilreservoir
Vergrendelingshendel op filterring
Filterring
Filterreiniging
Manometer
Apparaatschakelaar zuigturbine
Afdichtring
Filter
Neerhouder filter
Netsnoer
Kabelhaak
Handgreep
Zuigkop
Typeplaatje
Vergrendeling van de zuigkop
Tussenring
Kabelhouder
Duwbeugel
Vuilreservoir
Zwenkwiel met parkeerrem
Houder voor zuigbuis
Vergrendeling van de tussenring
Klepzuigopening op de filterring
Houder voor vloersproeier
Zuigopening aan het vuilreservoir
Chassis

Het apparaat is geschikt voor het zuigen van stof tot stofklasse H.

WAARSCHUWING: Dit apparaat bevat stof dat gevaarlijk is voor de gezondheid. Het legen en het onderhoud, inclusief het verwijderen van de stofzak, mogen alleen worden uitgevoerd door deskundige personen die geschikte persoonlijke beschermingsmiddelen dragen. Niet inschakelen voordat het volledige filtersysteem is geïnstalleerd en de functie van de controle van de volumestroom werd gecontroleerd.

Het apparaat is geschikt voor het zuigen van brandbaar stof, opstelling buiten zone 22.

WAARSCHUWING: Dit apparaat mag niet in een zone 22 worden opgesteld. Als er een zone 22 aanwezig is, dan moet een ex-apparaat worden gebruikt.

WAARSCHUWING: Gevaar van inklemming

Waarschuwing voor verwondingen aan de handen

De sticker toont de waarden voor de max. onderdruk in relatie tot de gebruikte zuigslangdoorsnede. De actuele waarde kan aan de manometer worden afgelezen. Zie hoofdstuk Lees de minimale volumestroom af voor de waarden die van toepassing zijn voor dit apparaat. Wordt de waarde onderschreden, dan moet het filter worden gereinigd (zie hoofdstuk Hoofdfilter reinigen) of vervangen (zie hoofdstuk Hoofdfilter vervangen). De verschillende zuigslangdoorsnedes maken een aanpassing aan de verschillende aansluitingsdoorsnedes van het toebehoren mogelijk.

	Stofverzamelzak (Bestel-nr. 9.989-606.0)
	Veiligheidsfilterzak (Bestel-nr. 6.904-420.0)

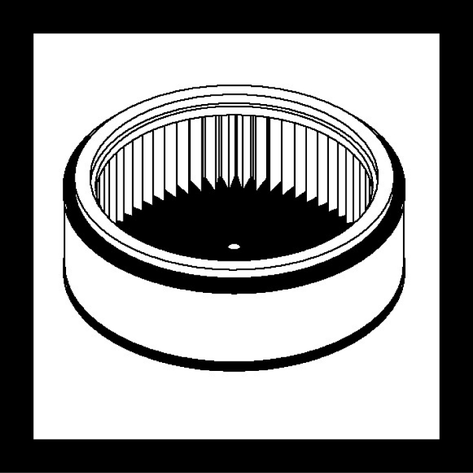

	Hoofdfilter (bestel-nr. 9.990-493.0)
	H14-filter (bestel-nr. 9.993-006.0)

WAARSCHUWING

Niet correct aangesloten potentiaalvereffeningsleiding

Gevaar voor elektrische schokken

Controleer voor elke ingebruikname of de potentiaalvereffeningsleiding (aardingsleiding) is aangesloten.

WAARSCHUWING

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inademing van stof.

Zuig niet zonder filterelement omdat er anders gevaar voor de gezondheid is door de verhoogde uitstoot van fijnstof.

LET OP

Ontbrekend filterelement

Beschadiging van de zuigmotor

Zuig niet zonder filterelement.

Het apparaat in de werkpositie plaatsen.

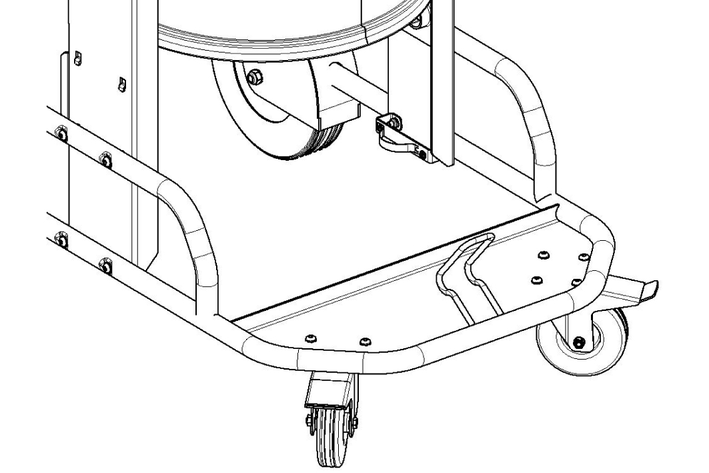

Het apparaat met de parkeerremmen beveiligen.
Controleren of de zuigkop correct is geplaatst.
De zuigslang (niet in de leveringsomvang inbegrepen) in de gekozen zuigslangaansluiting steken (zie hoofdstuk Zuigslangaansluiting selecteren).
De andere zuigopening dicht afsluiten (zie hoofdstuk Zuigslangaansluiting afsluiten).
Het vulniveau in het vuilreservoir controleren (zie hoofdstuk Vulniveau vuilreservoir controleren).
Zo nodig het vuilreservoir legen (zie hoofdstuk Vuilreservoir legen).
Vóór het droogzuigen afhankelijk van de toepassing de stofverzamelzak of de veiligheidsfilterzak plaatsen (zie hoofdstuk Droogzuigen)
Het gewenste toebehoren (niet in de leveringsomvang inbegrepen) op de zuigslang steken.

Afhankelijk van de toepassing kan de zuigslang 2 in verschillende zuigopeningen worden gestoken.

Zuigopening aan de filterring
- Droogzuigen met stofverzamelzak: grof stof, kortstondig grote hoeveelheid zuigmateriaal
  De stofverzamelzak is niet bij de levering inbegrepen en kan afzonderlijk worden besteld, bestelnr. 9.989-606.0 (5 stuks).
- Natzuigen

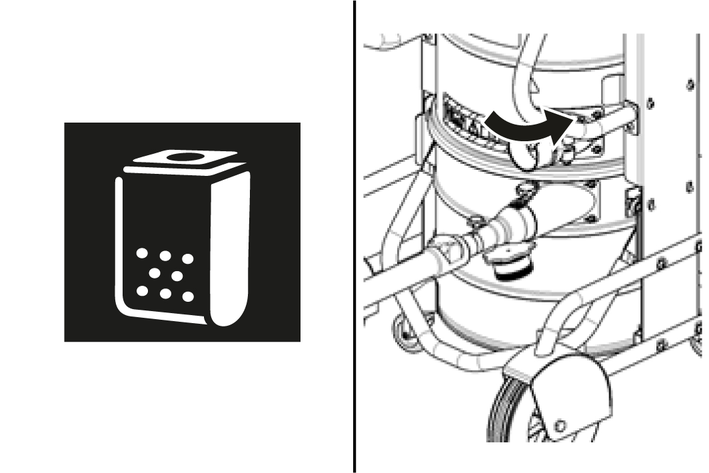

Zuigopening aan het vuilreservoir
- Droogzuigen met veiligheidsfilterzak: fijn stof, permanent grote hoeveelheden zuigmateriaal

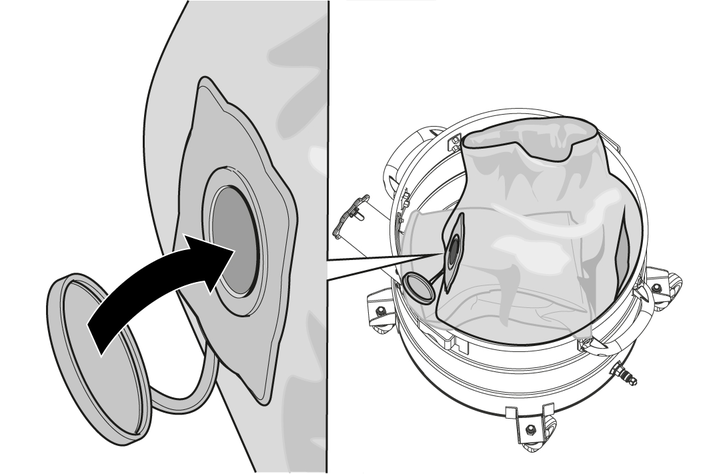

  Het apparaat is met een veiligheidsfilterzak met afsluitdeksel uitgerust, bestel-nr. 6.904-420.0 (5 stuks).
- Natzuigen

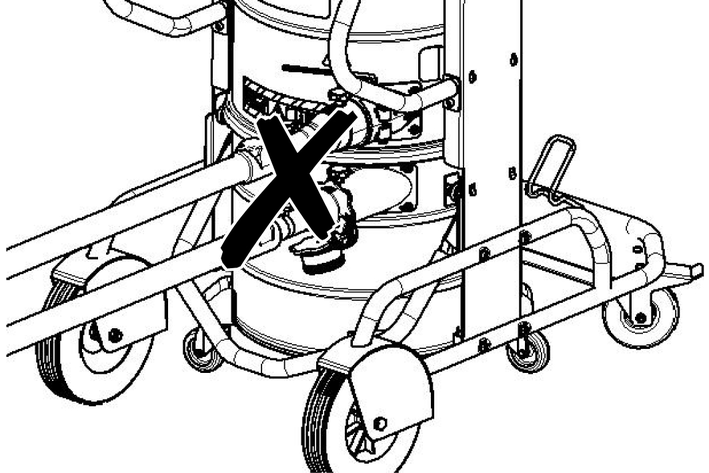

	Er mogen geen twee zuigslangen tegelijk op de zuiger worden aangesloten. Een zuigopening moet dicht worden afgesloten (zie hoofdstuk Zuigslangaansluiting afsluiten).
	Bij gebruik van de stofverzamelzak moet de onderste zuigopening goed gesloten zijn.
	Bij het gebruik van de filterveiligheidszak moet de bovenste zuigopening goed zijn afgesloten.

WAARSCHUWING

Gevaar van letsel

Beschadiging van de huid, longen en ogen door fijn stof

Na het verwijderen van de zuigslang moet de zuigslangaansluiting met de vergrendelingshendel of de afsluitstop worden afgesloten.

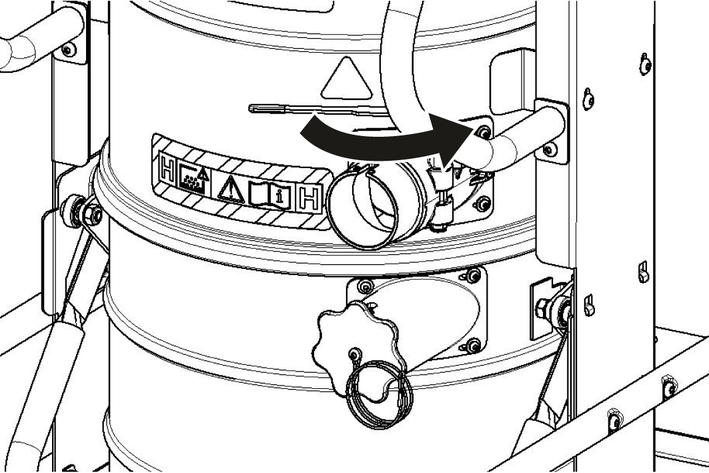

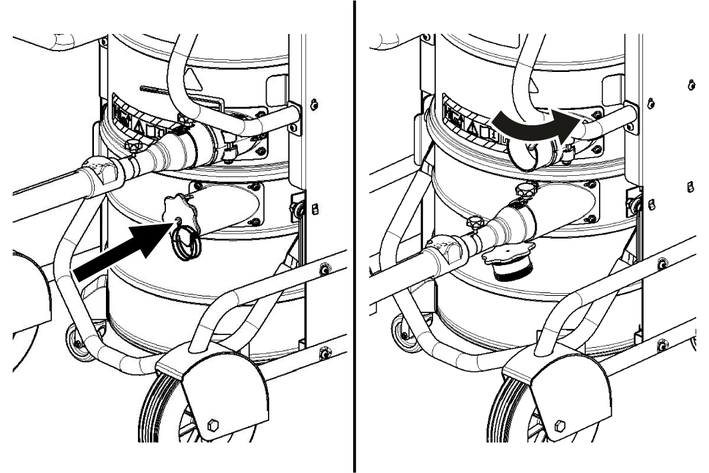

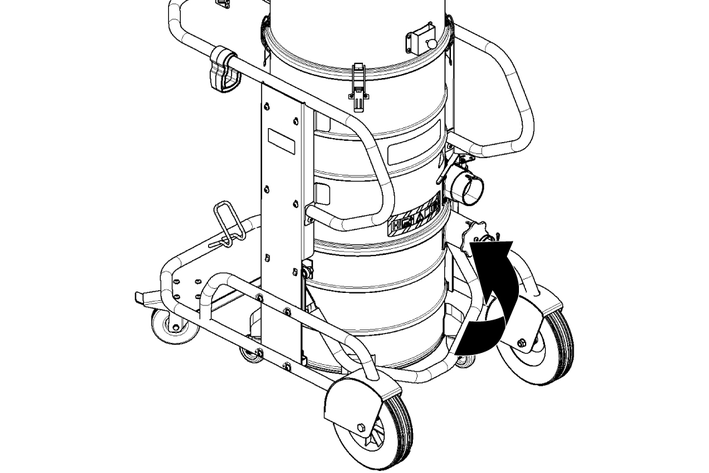

De bovenste zuigopening afsluiten:
1. De vergrendelingshendel linksom draaien en sluiten.
De onderste zuigopening afsluiten:
1. De afsluitstop precies in de zuigslangaansluiting plaatsen.
2. De afsluitstop er tot aan de aanslag inschuiven.

Als het vuilreservoir tot aan de onderkant van de zuigopening aan het vuilreservoir is gevuld, moet het worden geleegd. Het apparaat schakelt niet automatisch uit als de maximale vulhoogte wordt overschreden.

Het vulniveau in het vuilreservoir regelmatig controleren.

WAARSCHUWING

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inademing van stof.

Zuig niet zonder beide filterelementen omdat er anders gevaar voor de gezondheid is door de verhoogde uitstoot van fijnstof.

Controleer voor elk gebruik of beide filterelementen correct zijn aangebracht.

LET OP

Gevaar door het naar binnen dringen van fijn stof.

Beschadigingsgevaar van de zuigmotor.

Verwijder bij het zuigen nooit het hoofdfilterelement.

LET OP

Verhoogde stofemissie door ondeskundige omgang met de zuigopening

Ademhalingsaandoeningen door inademing van stof, storingen van het apparaat

Sluit niet tegelijk 2 zuigslangen op het apparaat aan. Een zuigopening moet dicht worden afgesloten (zie hoofdstuk Zuigslangaansluiting afsluiten).

Zorg er voor dat de stofverzamelzak alleen in combinatie met de bovenste zuigopening wordt gebruikt, omdat deze anders tijdens het zuigen naar boven wordt gezogen.

Als u de stofverzamelzak gebruikt, moet de onderste zuigopening goed zijn afgesloten.

Als u de veiligheidsfilterzak gebruikt, moet de bovenste zuigopening goed zijn afgesloten.

Instructie

Met dit apparaat kunnen alle soorten stof tot stofklasse H worden opgezogen. Het gebruik van een stofverzamelzak is wettelijk voorgeschreven.

Instructie

Het apparaat is als industriële zuiger geschikt voor het zuigen van droog, niet brandbaar stof.

Afhankelijk van het zuigmateriaal de zuigslangaansluiting selecteren (zie hoofdstuk Zuigslangaansluiting selecteren).
Afhankelijk van de gekozen zuigslangaansluiting de stofverzamelzak of de veiligheidsfilterzak plaatsen (zie hoofdstuk Stofverzamelzak / veiligheidsfilterzak plaatsen).

LET OP

Wisselen van nat- naar droogzuigen

Beschadigingsgevaar van het filter

Zuig bij een nat filterelement geen droog stof af omdat dit het filter aankoekt en het filter onbruikbaar kan maken.

Het natte filter voor gebruik bij droogzuigen goed laten drogen of door een droog filter vervangen.
Indien nodig, het filter vervangen.

Het apparaat met de parkeerremmen beveiligen.

De beugelgreep naar boven trekken.
Het vuilreservoir wordt ontgrendeld en neergelaten.

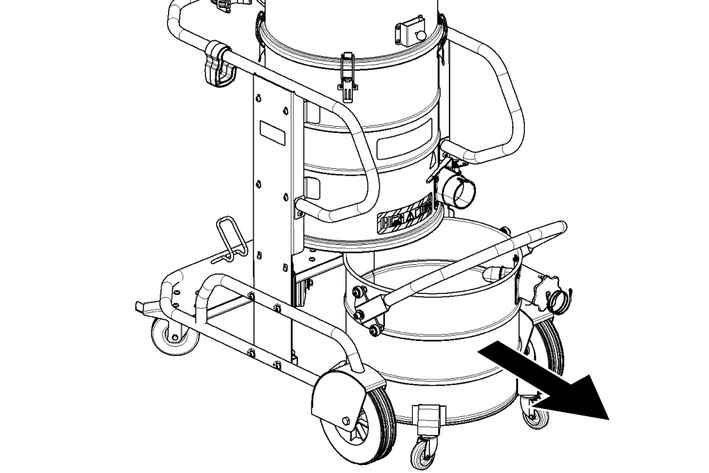

Het vuilreservoir aan de beugelgreep uit het apparaat trekken.

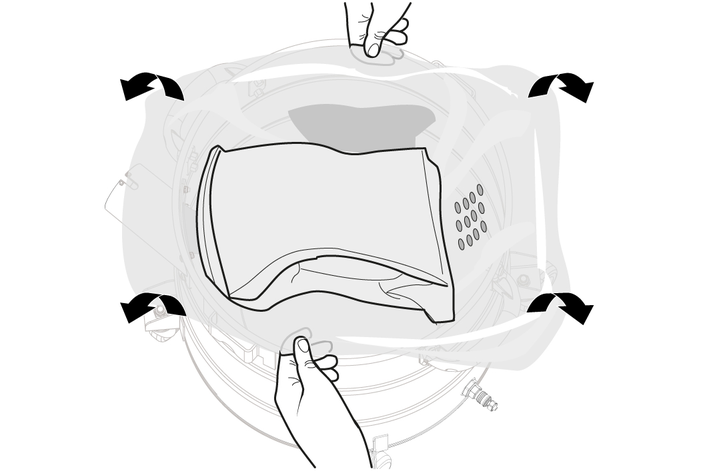

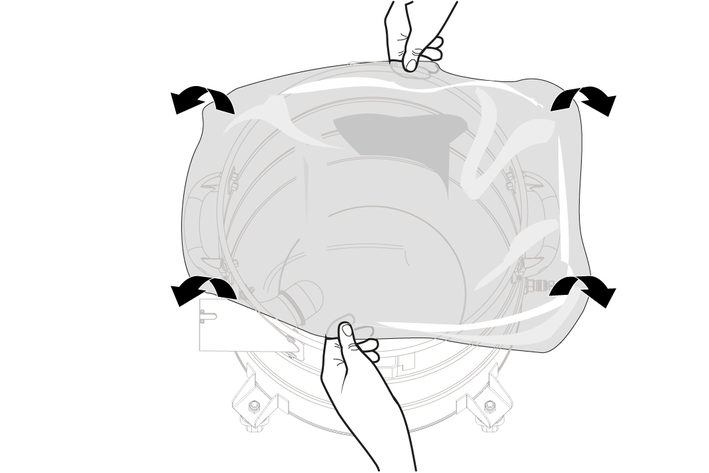

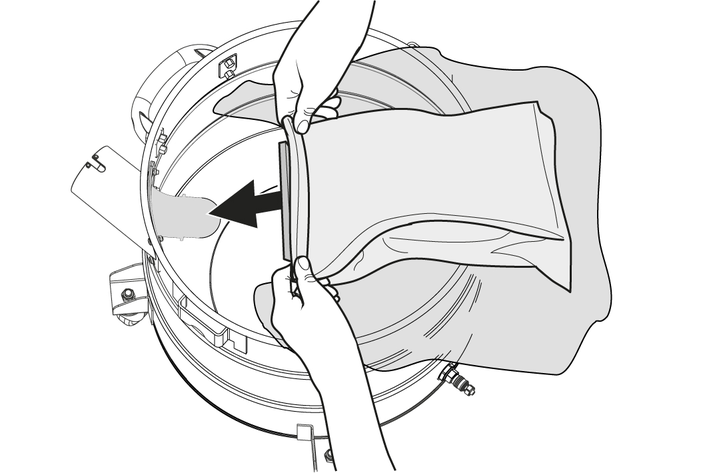

Stofverzamelzak aanbrengen

De stofverzamelzak in het vuilreservoir plaatsen en zorgvuldig tegen de reservoirwand en aan de reservoirbodem leggen.
De rand van de stofverzamelzak over de rand van het vuilreservoir plaatsen.

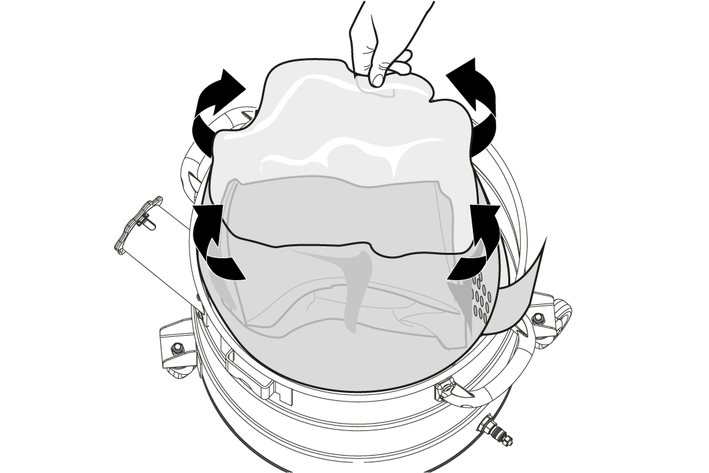

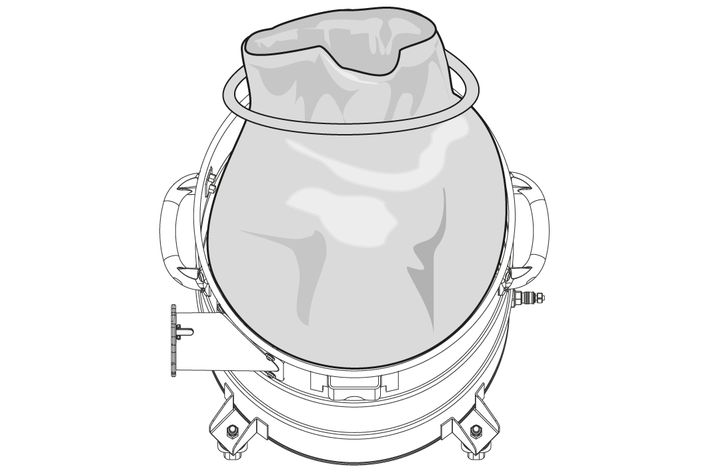

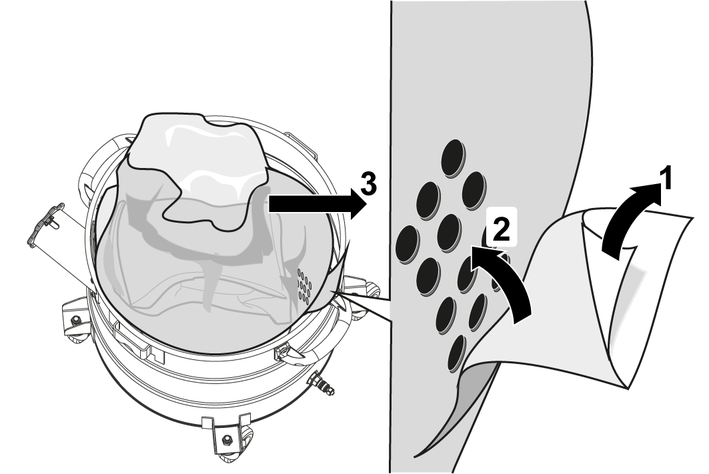

Veiligheidsfilterzak plaatsen

De veiligheidsfilterzak bevestigen.

De rand van de veiligheidsfilterzak over de rand van het vuilreservoir plaatsen.

WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen tussen het vuilreservoir en de filterring houden of in de buurt van het hijsmechanisme brengen.

Het vuilreservoir door het bedienen van de beugelgreep met beide handen vergrendelen.

LET OP

Statische oplading van het vuilreservoir

In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

Het vuilreservoir plaatsen en met de beugelgreep vergrendelen.

GEVAAR

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inademing van stof.

Bij het natzuigen mag geen stof worden opgezogen dat schadelijk is voor de gezondheid.

LET OP

Beschadigingsgevaar door overlopen van het vuilreservoir

Het vuilreservoir kan bij opname van hoge vloeistofhoeveelheden binnen enkele seconden worden gevuld en overlopen.

Controleer permanente het vulpeil.

Vóór het natzuigen de stofverzamelzak of de veiligheidsfilterzak verwijderen (zie hoofdstuk Stofverzamelzak / veiligheidsfilterzak verwijderen).

Het apparaat met de parkeerremmen beveiligen.
Indien nodig de zuigslang verwijderen.
De zuigslangaansluiting aan het vuilreservoir afsluiten (zie hoofdstuk Zuigslangaansluiting afsluiten).

De beugelgreep naar boven trekken.
Het vuilreservoir wordt ontgrendeld en neergelaten.

Het vuilreservoir aan de beugelgreep uit het apparaat trekken.

Stofverzamelzak verwijderen

De stofverzamelzak omhoog rollen.
De stofverzamelzak met de kabelbinder goed afsluiten.
De stofverzamelzak verwijderen.
De stofverzamelzak conform de wettelijke bepalingen afvoeren.

De veiligheidsfilterzak verwijderen

De veiligheidsfilterzak omhoogrollen.

De beschermfolie lostrekken.
De veiligheidsfilterzak met de zelfklevende strip afsluiten.
De veiligheidsfilterzak naar achteren eruittrekken.

De zuigslangaansluiting van de veiligheidsfilterzak met het afsluitdeksel goed afsluiten.

De veiligheidsfilterzak goed afsluiten met de aangebrachte kabelbinder.
De veiligheidsfilterzak uit het vuilreservoir verwijderen.
Het vuilreservoir van binnen met een vochtige doek reinigen.
De veiligheidsfilterzak in een stofdichte gesloten zak conform de wettelijke bepalingen afvoeren.

WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen tussen het vuilreservoir en de filterring houden of in de buurt van het hijsmechanisme brengen.

Het vuilreservoir door het bedienen van de beugelgreep met beide handen vergrendelen.

LET OP

Statische oplading van het vuilreservoir

In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

Het vuilreservoir plaatsen en met de beugelgreep vergrendelen.

WAARSCHUWING

Onjuiste afvoer van afvoerwater

Milieuverontreiniging

Neem de plaatselijke voorschriften inzake de behandeling van afvoerwater in acht.

Het filter drogen.
Het vuilreservoir met een vochtige doek reinigen en drogen.

De netstekker in het stopcontact steken.
Het apparaat aan de apparaatschakelaars zuigturbine inschakelen.
Instructie
Schakel de zuigturbines altijd na elkaar in en uit. Voor de correcte werking van de manometer voor de bewaking van het minimumvolume moeten alle zuigturbines zijn ingeschakeld.
Het zuigen begint.

Aan de voorzijde van het apparaat is een manometer gemonteerd, die de zuigonderdruk in het apparaat weergeeft. Als de maximale onderdruk (zie tabel) wordt bereikt, moet het hoofdfilter worden gereinigd (zie hoofdstuk Hoofdfilter reinigen). Deze waarde is afhankelijk van het apparaatvermogen en de gebruikte zuigslang. Wordt de onderdruk door het reinigen niet duidelijk gereduceerd, dan moet het filter worden vervangen (zie hoofdstuk Hoofdfilter vervangen).

LET OP

Overschrijden van de maximale onderdruk

Zuigverlies

Bij het overschrijden van de opgegeven waarde daalt de luchtsnelheid onder 20 m/s. Reinig of vervang het filter.

Nominale wijdte zuigslang	Maximale onderdruk
DN40	15,70 kPa (157 mbar)
DN50	14,40 kPa (144 mbar)
DN70	10,0 kPa (100 mbar)

Wordt aan de manometer de maximale onderdruk weergegeven (zie hoofdstuk Lees de minimale volumestroom af), dan moet het hoofdfilter worden gereinigd.

Instructie

De filterreinigingsfunctie is alleen beschikbaar als het apparaat ingeschakeld is.

Instructie

Het hoofdfilter hoeft niet te worden gereinigd als de zuigopening op het vuilreservoir in combinatie met de veiligheidsfilterzak wordt gebruikt.

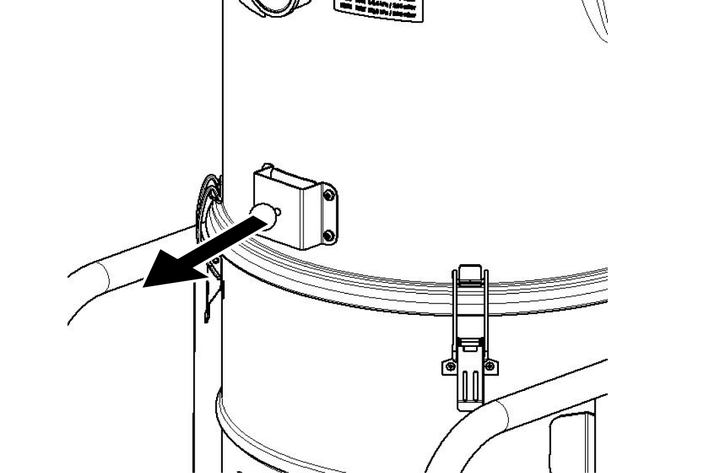

De vergrendelingshendel van de bovenste zuigopening sluiten

3-4 keer aan de klep van de filterreiniging trekken en hierbij telkens 1-2 s lang geopend houden.
Het apparaat aan de apparaatschakelaars zuigturbine uitschakelen.

WAARSCHUWING

Vergrendelingshendel gaat abrupt naar de uitgangspositie

Gevaar van inklemming

Merk op dat de vergrendelingshendel abrupt naar zijn uitgangspositie kan bewegen wanneer het toestel draait.

Open de vergrendelingshendel alleen als het apparaat uitgeschakeld is.

De vergrendelingshendel openen.
Het apparaat aan de apparaatschakelaars zuigturbine inschakelen.

Het apparaat aan de apparaatschakelaars zuigturbine uitschakelen.
Het netsnoer uittrekken.

Het vuilreservoir moet indien nodig en na elk gebruik worden geleegd.

De inlaatopening of de zuigslang zijn gesloten.

Het apparaat aan de apparaatschakelaars zuigturbine inschakelen.
Het hoofdfilter reinigen (zie hoofdstuk Hoofdfilter reinigen).
Het apparaat aan de apparaatschakelaars zuigturbine uitschakelen.
Het apparaat met de parkeerremmen beveiligen.

De beugelgreep naar boven trekken.
Het vuilreservoir wordt ontgrendeld en neergelaten.

Het vuilreservoir aan de beugelgreep uit het apparaat trekken.
Het vuilreservoir legen. Hiervoor evt. de stofverzamelzak/veiligheidsfilterzak verwijderen (zie hoofdstuk Stofverzamelzak / veiligheidsfilterzak verwijderen).

WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen tussen het vuilreservoir en de filterring houden of in de buurt van het hijsmechanisme brengen.

Het vuilreservoir door het bedienen van de beugelgreep met beide handen vergrendelen.

LET OP

Statische oplading van het vuilreservoir

In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

Het vuilreservoir plaatsen en met de beugelgreep vergrendelen.

WAARSCHUWING

Onjuiste afvoer van afvoerwater

Milieuverontreiniging

Neem de plaatselijke voorschriften inzake de behandeling van afvoerwater in acht.

Het apparaat van binnen en van buiten reinigen door afzuigen en afvegen met een vochtige doek.
Bij het afzuigen van het apparaat moet een zuiger met dezelfde of betere classificatie worden gebruikt.
Het toebehoren (niet in de leveringsomvang inbegrepen) indien nodig met water uitspoelen en drogen.

Het netsnoer rond de kabelhouder wikkelen.
Het apparaat in een droge ruimte zetten en tegen gebruik door onbevoegden beveiligen.

VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij het vervoer rekening met het gewicht van het apparaat.

Het vuilreservoir is geleegd.

Voor het stofvrije transport beide zuigslangaansluitingen afsluiten (zie hoofdstuk Zuigslangaansluiting afsluiten).
De parkeerremmen loszetten en het apparaat aan de duwbeugel verplaatsen.
Om te verladen het apparaat aan het onderstel en aan de duwbeugel vastnemen.
Bij het vervoer in voertuigen het apparaat tegen wegglijden en omvallen beveiligen.

VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij de opslag rekening met het gewicht van het apparaat.

Het vuilreservoir is geleegd.

Het apparaat alleen in binnenruimtes opslaan.

GEVAAR

Per ongeluk opstartend apparaat, contact van stroomvoerende delen

Verwondingsgevaar, elektrische schok

Schakel vóór werkzaamheden aan het apparaat het apparaat uit.

Trek de netstekker eruit.

GEVAAR

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inademing van stof.

Draag voor onderhoudswerkzaamheden (bijv. filtervervanging) een masker van klasse P2 of hoger en wegwerpkleding.

GEVAAR

Gebrekkige filtratie

Ademhalingsaandoeningen door inademing van stof.

De effectiviteit van de filtratie van het apparaat kan met de testmethode zoals gespecificeerd in EN 60 335-2-69 22.AA.201.2 worden getest. Deze test moet ten minste jaarlijks of vaker worden uitgevoerd, al naargelang de nationale voorschriften.

Herhaal bij een negatief testresultaat de test met een nieuw filter.

WAARSCHUWING

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inademing van stof.

Veiligheidsinrichtingen voor het voorkomen van gevaren moeten minstens eenmaal per jaar door de fabrikant of een opgeleid persoon op hun probleemloze veiligheidstechnische werking worden gecontroleerd, bijv. dichtheid van het apparaat, schade aan het filter, werking van de controle-inrichtingen.

LET OP

Siliconenhoudende onderhoudsmiddelen

Kunststof onderdelen kunnen worden aangetast.

Gebruik om te reinigen geen siliconenhoudende onderhoudsmiddelen.

Stofverwijderende machines en veiligheidsinrichtingen voor het vermijden of verhelpen van gevaren volgens BGV A1.

Voor het onderhoud door de gebruiker moet het apparaat uit elkaar gehaald, gereinigd en onderhouden worden, voor zover dit uitvoerbaar is, zonder hierbij een gevaar voor het onderhoudspersoneel en andere personen te vormen. Geschikte voorzorgsmaatregelen omvatten de ontgifting vóór het uit elkaar halen van het apparaat, het treffen van maatregelen voor gefilterde gedwongen ontluchting op plaatsen waar het apparaat uit elkaar wordt gehaald, reiniging van het onderhoudsvlak en geschikte bescherming van het personeel.
De buitenkant van het apparaat moet door het stofzuigproces ontgift en schoon worden afgeveegd of met afdichtmiddel worden behandeld vooraleer het uit het gevaarlijke gebied wordt genomen. Alle onderdelen van het apparaat moeten als verontreinigd worden beschouwd als ze uit het gevaarlijke gebied worden genomen. Er moeten passende maatregelen worden getroffen om een stofverdeling te vermijden.
Bij de uitvoering van onderhouds- en reparatiewerkzaamheden moeten alle verontreinigde voorwerpen die niet op bevredigende wijze konden worden gereinigd, worden weggeworpen. Dergelijke voorwerpen moeten in ondoorlaatbare zaken, in overeenstemming met geldende bepalingen voor het verwijderen van dergelijk afval, worden afgevoerd.
Tijdens transport en onderhoud van het apparaat moeten beide zuigopeningen dicht afgesloten zijn (zie hoofdstuk Zuigslangaansluiting afsluiten).

Houd er rekening mee dat u eenvoudige onderhoudswerkzaamheden zelf kunt uitvoeren.
Reinig het oppervlak van het apparaat en de binnenkant van het reservoir regelmatig met een vochtige doek.
Voer een regelmatige visuele controle op verstopping van de slangen uit.

Laat het apparaat regelmatig conform de nationale voorschriften van de wetgever inzake ongevallenpreventie controleren. Onderhoudswerkzaamheden moeten regelmatig volgens de instructies van de fabrikant door een deskundige worden uitgevoerd. Hierbij moet er rekening worden gehouden met bestaande bepalingen en veiligheidsvereisten. Werkzaamheden aan de elektrische installatie mogen alleen door een elektricien worden uitgevoerd. Als u vragen hebt, kunt u contact opnemen met een filiaal van KÄRCHER.

GEVAAR

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inademing van stof.

Het geproduceerde stof moet worden vervoerd in stofdichte reservoirs. Overladen is niet toegestaan. Het stofverzamelreservoir mag uitsluitend worden verwijderd door geschoolde personen.

WAARSCHUWING

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inademing van stof.

Gebruik het hoofdfilterelement niet nadat het uit het apparaat is verwijderd.

Vast ingebouwde filters mogen uitsluitend in daarvoor geschikte ruimten, bijv. zogenaamde decontaminatiestations door een deskundige worden vervangen.

Het apparaat met de parkeerremmen beveiligen.
Het apparaat aan de apparaatschakelaars uitschakelen.
Het netsnoer uittrekken.
De zuigkop ontgrendelen en verwijderen.
De tussenring ontgrendelen en verwijderen.
Het verontreinigde hoofdfilter verwijderen.
Het verontreinigde hoofdfilter onmiddellijk na het verwijderen uit het apparaat in een zak steken en de zak goed afsluiten.
Het verontreinigde hoofdfilter conform de wettelijke vereisten afvoeren.
De afdichtring op beschadigingen controleren.
Het vuil aan de schoneluchtzijde verwijderen.
Het nieuwe hoofdfilter in omgekeerde volgorde plaatsen. Erop letten dat de neerhouder van het filter in het midden van de filteruitsparingen is uitgelijnd.
De tussenring plaatsen en vergrendelen.
De zuigkop plaatsen en vergrendelen.

Het apparaat met de parkeerremmen beveiligen.
Het apparaat aan de apparaatschakelaars uitschakelen.
Het netsnoer uittrekken.

De zuigkop ontgrendelen en optillen.
De vacuümslang aan de zuigkop losmaken en de zuigkop verwijderen.
De zeskantschroef met passend gereedschap linksom losdraaien.
De afdichtingen en het verontreinigde H-filter van de zuigkop verwijderen.
Het verontreinigde H-filter onmiddellijk na het verwijderen uit het apparaat in een zak steken en de zak goed afsluiten.
Het verontreinigde H-filter conform de wettelijke vereisten afvoeren.
Het vuil aan de schoneluchtzijde verwijderen.
Het nieuwe H-filter in omgekeerde volgorde plaatsen. Ervoor zorgen dat de afdichtingen en de vacuümslang correct zitten.
Op de schroefdraad van de zeskantschroef een geschikt middel (bijv. Loctite 243) tegen het per ongeluk loskomen aanbrengen.
De zeskantschroef rechtsom bevestigen.
De zuigkop plaatsen en vergrendelen.

Het apparaat met de parkeerremmen beveiligen.

De beugelgreep naar boven trekken.
Het vuilreservoir wordt ontgrendeld en neergelaten.

Het vuilreservoir aan de beugelgreep uit het apparaat trekken.

De stofverzamelzak omhoog rollen.
De stofverzamelzak met de kabelbinder goed afsluiten.
De stofverzamelzak verwijderen.
De stofverzamelzak conform de wettelijke bepalingen afvoeren.

De nieuwe stofverzamelzak in het vuilreservoir plaatsen en zorgvuldig tegen de reservoirwand en aan de eservoirbodem leggen.
De rand van de stofverzamelzak over de rand van het vuilreservoir plaatsen.

WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen tussen het vuilreservoir en de filterring houden of in de buurt van het hijsmechanisme brengen.

Het vuilreservoir door het bedienen van de beugelgreep met beide handen vergrendelen.

LET OP

Statische oplading van het vuilreservoir

In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

Het vuilreservoir plaatsen en met de beugelgreep vergrendelen.

GEVAAR

Gevaar voor de gezondheid door schadelijk stof

Ademhalingsaandoeningen door inademing van stof.

Het geproduceerde stof moet worden vervoerd in stofdichte reservoirs. Overladen is niet toegestaan. Het stofverzamelreservoir mag uitsluitend worden verwijderd door geschoolde personen.

Het apparaat met de parkeerremmen beveiligen.
De zuigslang verwijderen.
De zuigslangaansluiting aan het vuilreservoir afsluiten (zie hoofdstuk Zuigslangaansluiting afsluiten).

De beugelgreep naar boven trekken.
Het vuilreservoir wordt ontgrendeld en neergelaten.

Het vuilreservoir aan de beugelgreep uit het apparaat trekken.

De veiligheidsfilterzak omhoogrollen.

De beschermfolie lostrekken.
De veiligheidsfilterzak met de zelfklevende strip afsluiten.
De veiligheidsfilterzak naar achteren eruittrekken.

De zuigslangaansluiting van de veiligheidsfilterzak met het afsluitdeksel goed afsluiten.

De veiligheidsfilterzak goed afsluiten met de aangebrachte kabelbinder.
De veiligheidsfilterzak uit het vuilreservoir verwijderen.
Het vuilreservoir van binnen met een vochtige doek reinigen.
De veiligheidsfilterzak in een stofdichte gesloten zak conform de wettelijke bepalingen afvoeren.

De nieuwe veiligheidsfilterzak bevestigen.

De rand van de veiligheidsfilterzak over de rand van het vuilreservoir plaatsen.

WAARSCHUWING

Ondeskundig gebruik bij het vergrendelen van het vuilreservoir

Gevaar voor beknelling

Tijdens de vergrendeling in geen geval de handen tussen het vuilreservoir en de filterring houden of in de buurt van het hijsmechanisme brengen.

Het vuilreservoir door het bedienen van de beugelgreep met beide handen vergrendelen.

LET OP

Statische oplading van het vuilreservoir

In brand vliegen van stof

Zorg ervoor dat de aarding aan het onderstel contact heeft met het vuilreservoir.

Het vuilreservoir plaatsen en met de beugelgreep vergrendelen.

GEVAAR

Per ongeluk opstarten van het apparaat/elektrische schok

Per ongeluk opstarten van de zuigmotor kan letsel veroorzaken. Spanning op elektrische delen kan een elektrische schok veroorzaken.

Schakel het apparaat vóór alle werkzaamheden uit en trek het netsnoer uit.

Laat alle controles en werkzaamheden aan elektrische delen door een vakman uitvoeren.

Instructie

Als er een storing optreedt, moet het apparaat onmiddellijk worden uitgeschakeld. De storing moet worden verholpen voordat het apparaat weer in bedrijf wordt gesteld.

Als de storing niet kan worden verholpen, moet het apparaat door de klantenservice worden gecontroleerd.

Zuigturbine start niet
Zuigkracht neemt af
Uittreden van stof tijdens het zuigen

Oplossing:

Het stopcontact en de zekering van de stroomvoorziening controleren.
Het netsnoer en de netstekker van het apparaat controleren.
Het apparaat inschakelen.

Oplossing:

De ongesloten zuigaansluiting afsluiten (zie hoofdstuk Zuigslangaansluiting afsluiten).
De verstoppingen uit de zuigmond, de zuigbuis of de zuigslang verwijderen.
De gevulde stofverzamelzak vervangen (zie hoofdstukStofverzamelzak vervangen).
De gevulde veiligheidsfilterzak vervangen (zie hoofdstukVeiligheidsfilterzak vervangen).
De zuigkop en het vuilreservoir op goede plaatsing controleren.
Het hoofdfilter reinigen (zie hoofdstuk Hoofdfilter reinigen).
De filterzitting controleren en zo nodig corrigeren.
De zuigkop vervangen (zie hoofdstuk Hoofdfilter vervangen).

Oplossing:

De filterzitting controleren en zo nodig corrigeren.
Het hoofdfilter reinigen (zie hoofdstuk Hoofdfilter reinigen).
De zuigkop vervangen (zie hoofdstuk Hoofdfilter vervangen).

Het apparaat moet uiteindelijk volgens de wettelijk bepalingen worden afgevoerd.

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.

Meer informatie vindt u onder: www.kaercher.com/dealersearch

Meer informatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale Kärcher-website onder "Downloads".

Elektrische aansluiting
Netspanning	220-240 V
Fase	1 ~
Netfrequentie	50-60 Hz
Nominaal vermogen	3150 W
Maximaal vermogen	3600 W
Beschermingsgraad	IPX4
Beschermingsklasse	I*
Maximaal toegestane netimpedantie	0.195+j0.122 Ω
Afmetingen en gewichten
Typisch bedrijfsgewicht	73 kg
Lengte x breedte x hoogte	1020 x 680 x 1670 mm
Effectief hoofdfilteroppervlak	2 m²
Effectief H-filteroppervlak	3,5 m²
Omgevingsvoorwaarden
Omgevingstemperatuur	-10-40 °C
Opslagtemperatuur	-10-40 °C
Gegevens capaciteit van apparaat
Reservoirvolume	60 l
Vacuüm (met drukbegrenzingsklep)	20,1 kPa
Max. volumestroom met zuigslang DN70, L=3 m	420 m³/h
Max. volumestroom met zuigslang DN50, L=3 m	367 m³/h
Max. volumestroom met zuigslang DN40, L=3 m	270 m³/h
Max. volumestroom met zuigslang DN70, L=5 m	412 m³/h
Max. volumestroom met zuigslang DN50, L=5 m	305 m³/h
Max. volumestroom met zuigslang DN40, L=5 m	237 m³/h
Aansluiting zuigslang	DN70
Nominale wijdte zuigslang	DN40/50/70
Bestelnummer hoofdfilter	9.990-493.0
Bestelnummer H-filter	9.993-006.0
Berekende waarden conform EN 60335-2-69
Hand-arm-vibratiewaarde	<2,5 m/s²
Onzekerheid K	0,2 m/s²
Geluidsdrukniveau L_pA	79 dB(A)
Onzekerheid K_p_A	2 dB(A)
Netsnoer
Type	H07RN-F 3G1,5 mm²
Onderdelennummer	6.650-035.0
Kabellengte	10 m

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid.

Product: Droogzuiger

Product: Nat- en droogzuiger

Type: 9.990-xxx

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Toegepaste niet-geharmoniseerde normen

IEC 60335-1

IEC 60335-2-69

Toegepaste nationale normen

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie:

A. Haag

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tel.: +49 7171 94888-0

Fax: +49 7171 94888-528

Waldstetten, 24/04/01

IVM 60/36-3 H ACD

99905290 (04/24)

Algemene instructies

Veiligheidsinstructies

Gevarenniveaus

GEVAAR

WAARSCHUWING

VOORZICHTIG

LET OP

Algemene veiligheidsinstructies

GEVAAR

GEVAAR

GEVAAR

GEVAAR

GEVAAR

GEVAAR

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

VOORZICHTIG

LET OP

LET OP

LET OP

LET OP

LET OP

LET OP

LET OP

LET OP

LET OP

Elektrische aansluiting

GEVAAR

Hoe te handelen in noodsituaties

GEVAAR

Reglementair gebruik

Milieubescherming

Toebehoren en reserveonderdelen

GEVAAR

Instructie

Leveringsomvang

Beschrijving apparaat

Symbolen op het apparaat

Inbedrijfstelling

WAARSCHUWING

WAARSCHUWING

LET OP

Zuigslangaansluiting selecteren

Zuigslangaansluiting afsluiten

WAARSCHUWING

Vulniveau vuilreservoir controleren

Werking

WAARSCHUWING

LET OP

Droogzuigen

LET OP

Instructie

Instructie

Van nat- naar droogzuigen wisselen

LET OP

Stofverzamelzak / veiligheidsfilterzak plaatsen

WAARSCHUWING

LET OP

Natzuigen

GEVAAR

LET OP

Stofverzamelzak / veiligheidsfilterzak verwijderen

WAARSCHUWING

LET OP

Natzuigen beëindigen

WAARSCHUWING

Apparaat inschakelen

Instructie

Lees de minimale volumestroom af

LET OP

Hoofdfilter reinigen

Instructie

Instructie
