Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Verwenden Sie diesen Hochdruckreiniger ausschließlich für folgende Arbeiten:

• Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten und ähnlichen Objekten mit dem Hochdruckstrahl.

Bei Verwendung von optionalem Zubehör kann Reinigungsmittel hinzugefügt werden. Für hartnäckige Verschmutzungen empfehlen wir eine Rotordüse als Sonderzubehör.

Für die Wasserversorgung gelten folgende Grenzwerte:

• pH-Wert: 6,5-9,5

• Elektrische Leitfähigkeit: Leitfähigkeit von Frischwasser + 1200 µS/cm, maximale Leitfähigkeit 2000 µS/cm

• Absetzbare Stoffe (Probevolumen 1 l, Absetzzeit 30 Minuten): < 0,5 mg/l

• Abfiltrierbare Stoffe: < 50 mg/l, keine abrasiven Stoffe

• Kohlenwasserstoffe: < 20 mg/l

• Chlorid: < 300 mg/l

• Sulfat: < 240 mg/l

• Kalzium: < 200 mg/l

• Gesamthärte: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Eisen: < 0,5 mg/l

• Mangan: < 0,05 mg/l

• Kupfer: < 2 mg/l

• Aktivchlor: < 0,3 mg/l

• Frei von üblen Gerüchen

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

• Es ist wichtig, dass Sie vor der ersten Inbetriebnahme die Sicherheitshinweise 5.951-949.0 lesen.

• Beachten Sie die nationalen Vorschriften für Flüssigkeitsstrahlreiniger.

• Beachten Sie die nationalen Vorschriften zur Unfallverhütung. Flüssigkeitsstrahlreiniger müssen regelmäßig getestet werden. Das Testergebnis muss schriftlich festgehalten werden.

• Ändern Sie das Gerät oder Zubehör nicht.

Die Sicherungsraste an der Hochdruckpistole verhindert, dass das Gerät versehentlich eingeschaltet wird.

Wenn die Hochdruckpistole geschlossen ist, öffnet sich das Überströmventil und das gesamte Wasservolumen fließt zur Saugseite der Pumpe zurück.

Das Überströmventil wird vom Hersteller eingestellt und plombiert. Die Einstellung darf nur vom Kundendienst vorgenommen werden.

• Bedienelemente für den Reinigungsprozess sind gelb.

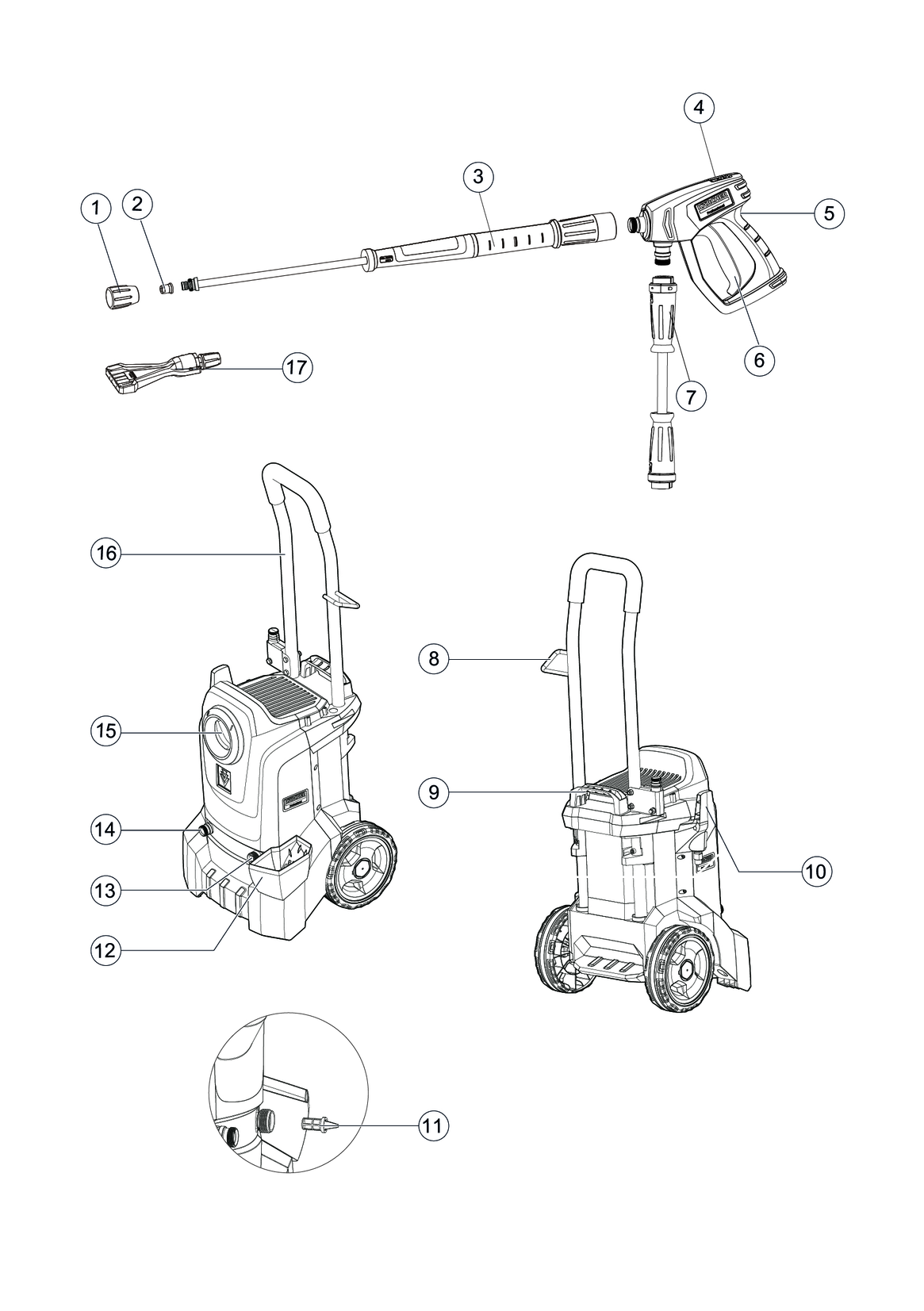

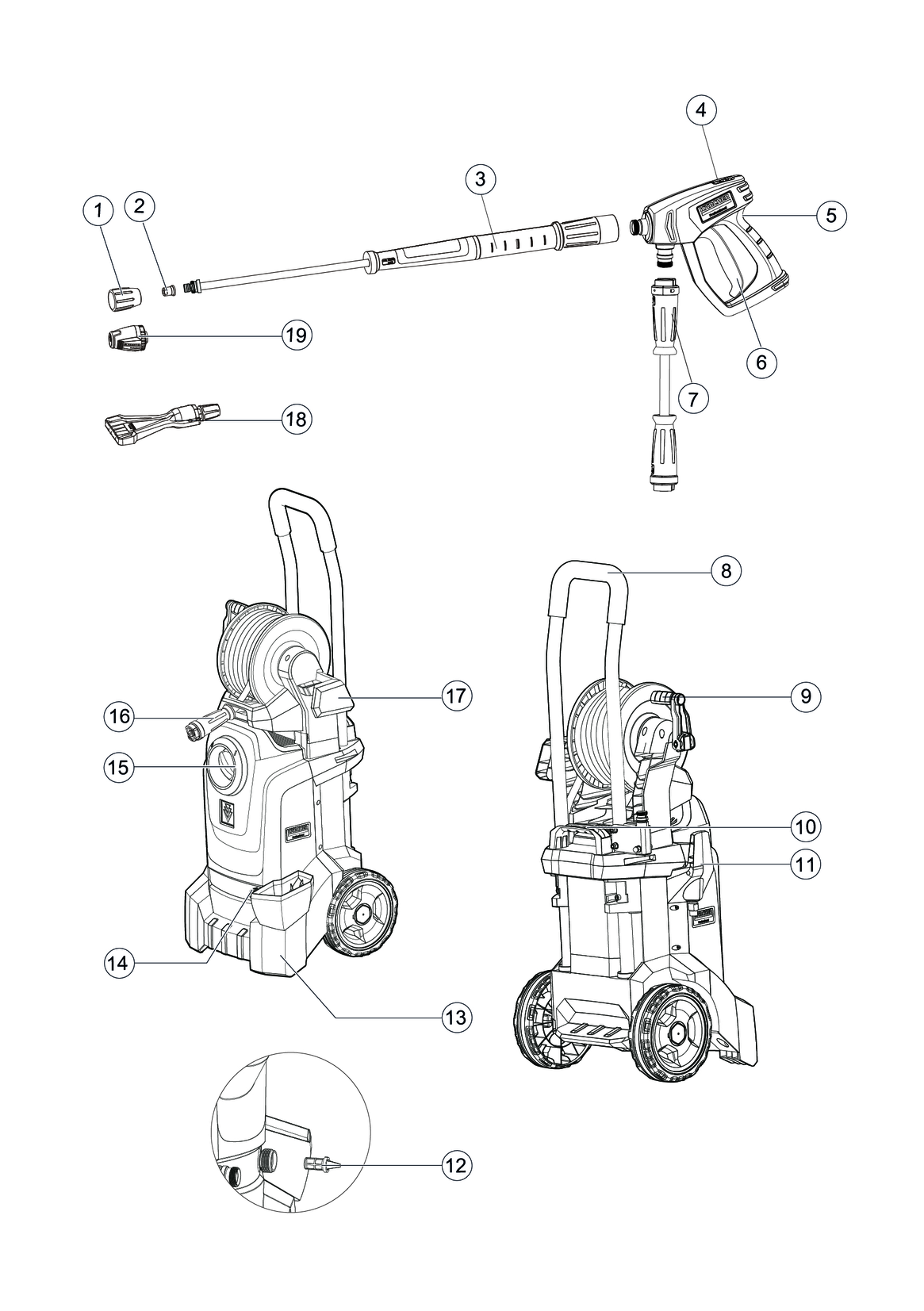

1. Packungsinhalt beim Auspacken prüfen.

2. Bei Transportschäden sofort Händler informieren.

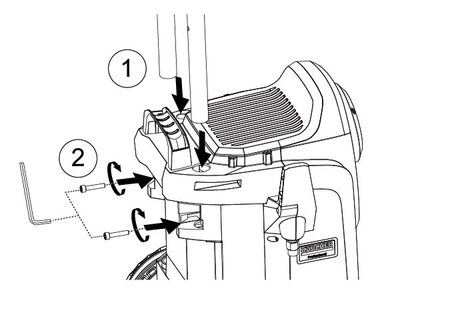

1. Den Schubbügel in die Maschine einsetzen und die Schrauben in den Bügel einsetzen.

   ---



2. Die Hochdruckdüse mit der Düsenverschraubung an dem Strahlrohr anbringen.

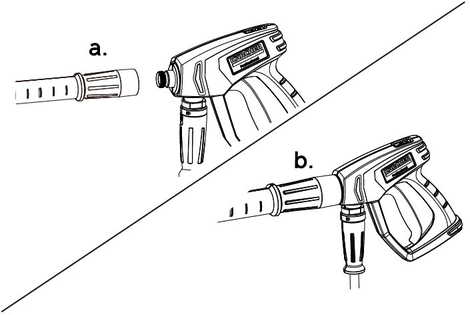

3. Das Strahlrohr an die Hochdruckpistole anschließen.

   ---



4. Den Hochdruckschlauch an die Hochdruckpistole anschließen.

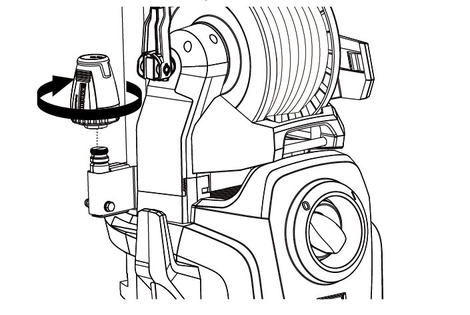

5. Nur bei Maschinen ohne Schlauchtrommel den Hochdruckschlauch am Hochdruckanschluss befestigen.

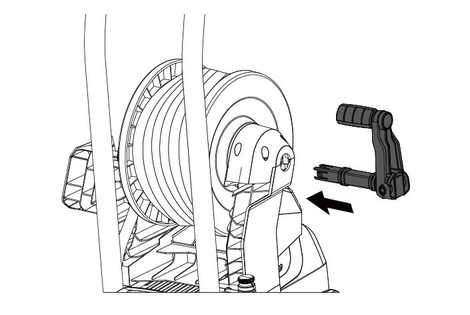

6. Nur bei Maschinen mit Schlauchtrommel die Handkurbel in die Öffnung der Schlauchhaspel drücken und sicherstellen, dass die Handkurbel gesichert ist.

   ---



Anschlusswerte siehe Typenschild bzw. technische Daten.

1. Das Netzkabel abwickeln und auf den Boden legen.

2. Den Netzstecker in die Steckdose stecken.

1. Zulaufdruck, Zulauftemperatur und Zulaufmenge der Wasserversorgung prüfen. Anforderungen siehe KapitelTechnische Daten.

2. Den Systemtrenner und den Wasseranschluss des Geräts mit einem Schlauch verbinden (Mindestlänge 7,5 m, Mindestdurchmesser 3/4 Zoll).

   Der Wasserzulaufschlauch ist nicht im Lieferumfang enthalten.

3. Den Wasserzulauf öffnen.

1. Den Wasserzulauf öffnen.

2. Die Hochdruckdüse entfernen.

3. Das Gerät einschalten.

4. Das Gerät laufen lassen, bis das austretende Wasser frei von Luftblasen ist.

5. Das Gerät ausschalten.

6. Die Hochdruckdüse montieren.

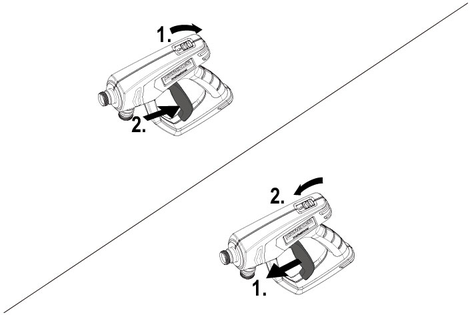

1. Die Sicherungsraste zurückschieben und den Abzugshebel betätigen.

   ---



   Die Hochdruckpistole öffnet sich.

2. Den Abzugshebel loslassen und die Sicherungsraste nach vorne schieben.

   Die Hochdruckpistole schließt sich.

1. Für Geräte mit Schlauchtrommel: Den Hochdruckschlauch vollständig von der Schlauchtrommel abrollen.

2. Die Wasserzufuhr öffnen.

3. Den Geräteschalter auf „1“ stellen.

4. Die Sicherungsraste der Hochdruckpistole öffnen.

5. Die Hochdruckpistole öffnen.

6. Die Hochdruckpistole auf den zu reinigenden Gegenstand richten und mit der Reinigung beginnen.

Reinigungsmittel von KÄRCHER stellen einen störungsfreien Betrieb sicher. Fordern Sie gerne eine Beratung, unseren Katalog oder unsere Informationsblätter zu Reinigungsmitteln an.

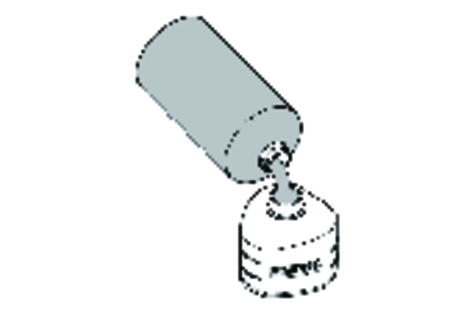

1. Das Reinigungsmittel in den Behälter der Schaumlanze füllen. (Dosierungsanleitung auf der Reinigungsmittelflasche befolgen.)

   ---



1. Das Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.

2. Den gelösten Schmutz mit dem Hochdruckstrahl abspülen.

1. Die Schaumlanze ca. 30 Sekunden lang mit klarem Wasser spülen.

1. Die Hochdruckpistole sichern. Dazu die Sicherungsraste nach vorne drücken.

2. Die Düsenverschraubung lösen und die Düse entfernen.

3. Den Dreckfräser anschrauben und von Hand festziehen.

4. Nur bei HD 5/11 EX Plus Classic und HD 5/13 EX Plus Classic, den Dreckfräser anschrauben und von Hand festziehen.

1. Den Dreckfräser auf den gelben Anschluss schrauben.

   ---



1. Die Hochdruckpistole schließen. Das Gerät stoppt.

2. Die Sicherungsraste nach vorne schieben, um die Hochdruckpistole zu verriegeln.

3. Die Sicherungsraste zurückschieben, um die Hochdruckpistole zu entriegeln.

4. Die Hochdruckpistole öffnen. Das Gerät startet erneut.

1. Den Wasserzulauf schließen.

2. Die Hochdruckpistole öffnen.

3. Den Geräteschalter auf „1“ stellen und das Gerät 5 bis 10 Sekunden lang laufen lassen.

4. Den Geräteschalter auf „0“ stellen.

5. Die Hochdruckpistole schließen.

6. Den Netzstecker des Geräts mit trockenen Händen ziehen.

7. Den Wasserzulauf trennen.

8. Die Sicherungsraste der Hochdruckpistole nach vorne schieben.

1. Das Strahlrohr mit der Hochdruckpistole in die Halterung schieben.

2. Das Netzkabel um die Kabelhaken wickeln.

3. Ohne Schlauchtrommel: Den Hochdruckschlauch aufwickeln und über die Halterung hängen.

   Mit Schlauchtrommel: Den Hochdruckschlauch auf die Schlauchtrommel wickeln.

4. Beim Transport in Fahrzeugen das Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

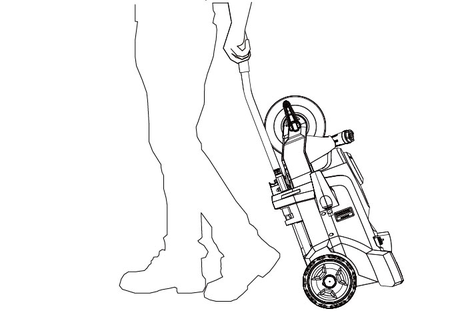

5. Für kurze Transportwege den Schubbügel ausfahren, um das Gerät zu ziehen.

   ---

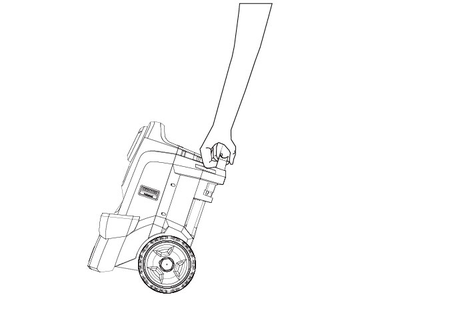

6. Beim Treppensteigen das Gerät am zusätzlichen Griff fassen und anheben.

   ---



Bewahren Sie das Gerät nur in Innenräumen auf.

Wenn eine frostfreie Lagerung nicht möglich ist:

1. Wasser ablassen.

2. Handelsübliches Frostschutzmittel durch das Gerät pumpen.

3. Das Gerät maximal 1 Minute laufen lassen, bis die Pumpe und die Leitungen leer sind.

Mit Ihrem Händler können Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschließen. Bitte lassen Sie sich beraten.

1. Anschlusskabel auf Schäden prüfen, beschädigtes Kabel unverzüglich durch den autorisierten Kundendienst oder eine Elektrofachkraft austauschen lassen.

2. Hochdruckschlauch auf Beschädigung prüfen, beschädigten Hochdruckschlauch unverzüglich austauschen.

3. Gerät auf Dichtheit prüfen. 3 Tropfen Wasser pro Minute sind zulässig. Bei stärkerer Undichtigkeit Kundendienst aufsuchen.

1. Den Wasserfilter reinigen, siehe KapitelWasserfilter reinigen.

Das Öl vom Kundendienst wechseln lassen.

1. Den Wasserfilter herausziehen.

2. Den Wasserfilter unter fließendem Wasser reinigen.

3. Den Wasserfilter wieder in den Wasseranschluss einsetzen.

• Gerät startet nicht

• Gerät baut keinen Druck auf

• Pumpe undichtBis zu 3 Tropfen Wasseraustritt pro Minute sind zulässig.

• Pumpenklopfen

Behebung:

• Das Stromkabel auf Beschädigungen prüfen.

• Die Netzspannung prüfen.

• Falls sich das Gerät überhitzt:

  1. Den Geräteschalter auf „0“ stellen.

  2. Das Gerät mindestens 15 Minuten lang abkühlen lassen.

  3. Den Geräteschalter auf „1“ stellen.

• Bei elektrischen Störungen den Kundendienst kontaktieren.

Behebung:

• Die Standarddüse verwenden (Größe siehe Kapitel Technische Daten).

• Die Hochdruckdüse reinigen / austauschen.

• Das Gerät entlüften (siehe KapitelGerät entlüften).

• Den Wasserfilter reinigen (siehe KapitelWasserfilter reinigen).

• Die Zulaufleitungen zur Pumpe reinigen.

• Die Wasserzulaufmenge prüfen (siehe Kapitel Technische Daten).

Behebung:

• Bei stärkerer Undichtigkeit Gerät durch den Kundendienst prüfen lassen.

Behebung:

• Den Wasserfilter reinigen.

• Die Wasserzuleitung auf Dichtheit prüfen.

• Das Gerät entlüften (siehe Kapitel Gerät entlüften).

• Bei Bedarf an den Kundendienst wenden.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Nähere Informationen finden Sie unter: www.kaercher.com/dealersearch

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".

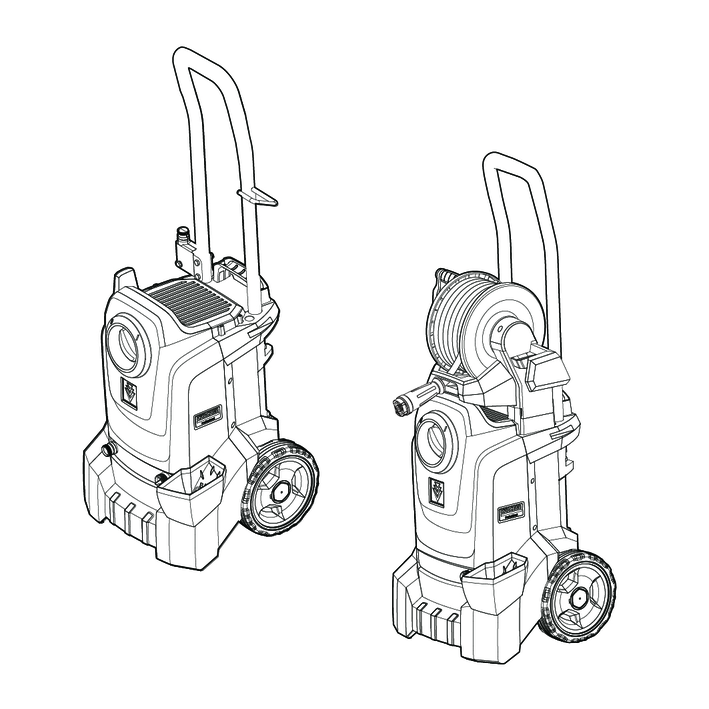

• HD 5/11 E Classic

• HD 5/11 EX Plus Classic

• HD 5/13 E Classic

• HD 5/13 EX Plus Classic

• HD 5/11 E EB + Foam Classic

• HD 5/13 EX Plus + FR Classic

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.520-xxx

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2000/14/EG

2009/125/EG

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

-

2000/14/EG: Anhang V

Gemessen: 89

Garantiert: 91

Gemessen: 93

Garantiert: 96

Gemessen:

Garantiert:

Gemessen:

Garantiert:

Gemessen:

Garantiert:

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

---

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, /11/01
