Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

• Bei Nichtbeachtung der Betriebsanleitungen können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.

• Bei Transportschaden sofort Händler informieren.

• Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen.

Einen Code zum Abruf eines Anwendungsvideos finden Sie in:

---

Lesen Sie vor der ersten Benutzung des Geräts dieses Sicherheitskapitel und diese Originalbetriebsanleitung. Handeln Sie danach. Bewahren Sie die Originalbetriebsanleitung für den späteren Gebrauch oder für Nachbesitzer auf.

• Neben den Hinweisen in der Betriebsanleitung müssen Sie die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigen.

• Am Gerät angebrachte Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

Benutzen Sie das Gerät ausschließlich für den Privathaushalt.

• Das Gerät ist entsprechend der in dieser Betriebsanleitung gegebenen Beschreibungen und den Sicherheitshinweisen zur Verwendung als Sprühextraktionsreiniger für die Unterhaltsreinigung bzw. Grundreinigung von Teppichböden mit Tiefenreinigungswirkung bestimmt.

• Mit einem Hartbodenaufsatz für die Waschbodendüse (im Lieferumfang) können auch Hartböden gereinigt werden.

• Mit dem entsprechenden Zubehör (im Lieferumfang) kann das Gerät auch zum Nass- und Trockensaugen verwendet werden.

• Das Gerät darf nur in Innenräumen betrieben werden.

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Bei Fragen oder Störungen hilft Ihnen unsere KÄRCHER-Niederlassung gerne weiter.

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Je nach gewähltem Modell gibt es Unterschiede in der Ausstattung. Die konkrete Ausstattung wird auf der Geräteverpackung beschrieben.

---

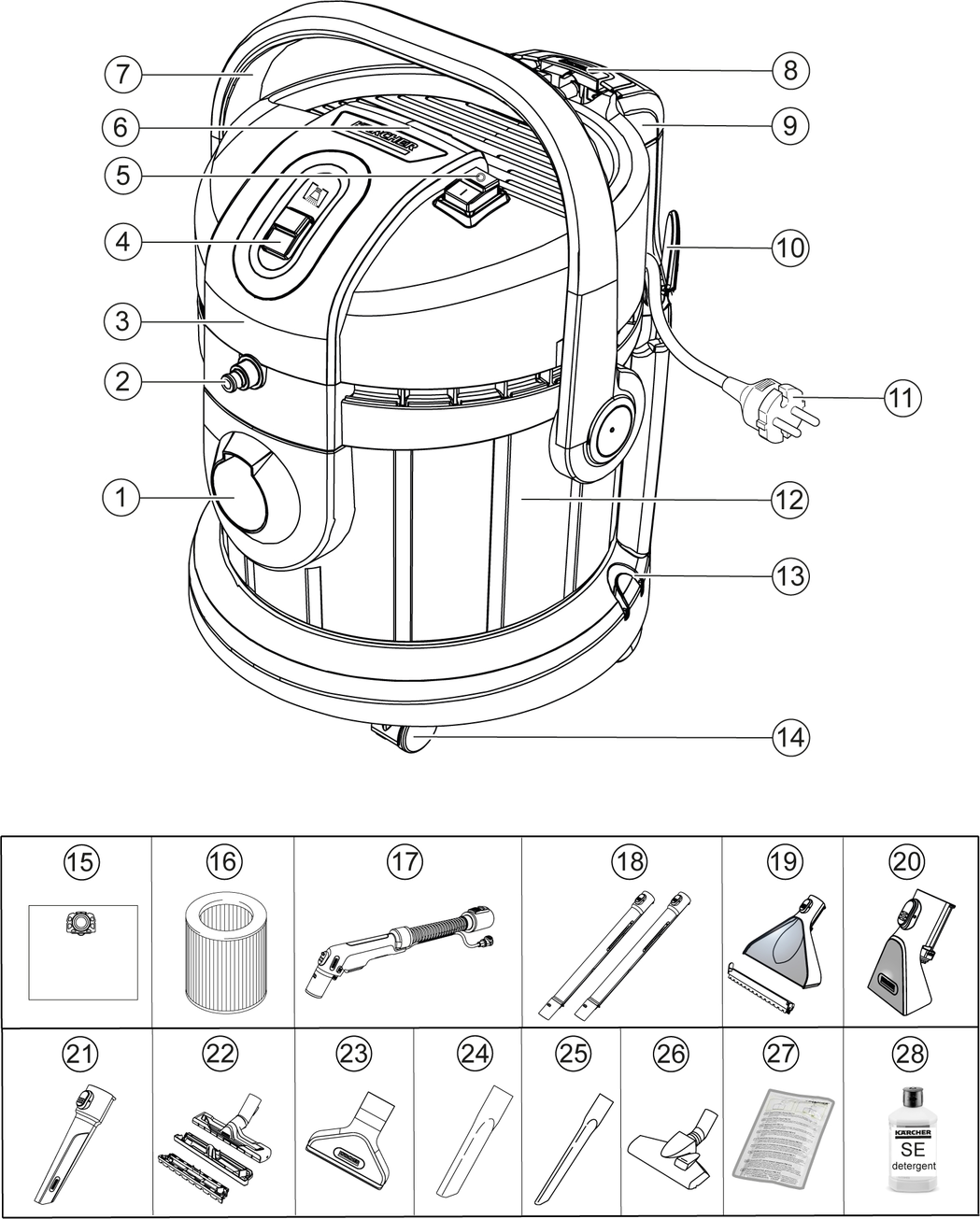

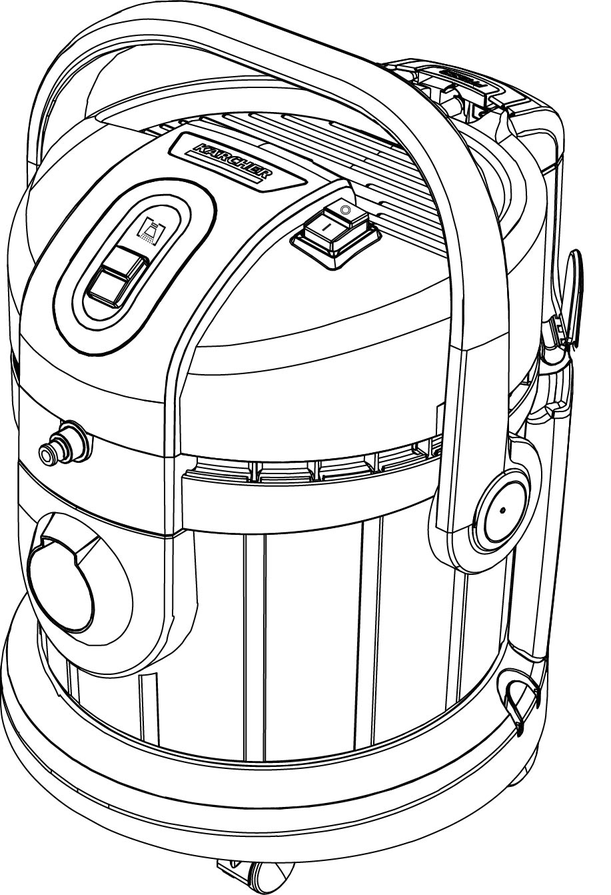

1. Anschluss Saugschlauch
2. Anschluss Sprühschlauch
3. Gerätekopf
4. Schalter zum Versprühen von Wasser und Reinigungsmittel
5. Ein-/Aus-Schalter für Saugen
6. Griffmulde am Gerätekopf
7. Tragegriff
8. Entriegelungstaste Frischwassertank
9. Frischwassertank
10. Aufbewahrung, Netzanschlusskabel
11. Netzanschlusskabel mit Netzstecker
12. Behälter
13. Halter für Saugrohre und Zubehör
14. Lenkrollen (5x)
15. Filterbeutel
16. Patronenfilter
17. Sprühsaugschlauch mit Sprühhebel und Feststelltaste
18. Sprühsaugrohre 2 x 0,5 m (2x)
19. Waschbodendüse mit Hartbodenaufsatz
20. ** Waschpolsterdüse
21. ** Waschfugendüse
22. ** Clips-Bodendüse mit Teppichboden- und Hartbodeneinsatz zum Nass- und Trockensaugen
23. ** Polsterdüse zum Trockensaugen
24. ** Fugendüse zum Trockensaugen
25. ** Extralange Fugendüse zum Trockensaugen
26. ** Umschaltbare Bodendüse für Teppich- und Hartboden zum Trockensaugen
27. ** KÄRCHER SE-Reinigungsmittel (100 ml)
28. ** KÄRCHER SE-Reinigungsmittel (1000 ml)

** je nach Ausstattungsvariante

Bodenreinigung

Die Waschbodendüse für die Reinigung von Teppichboden oder Hartboden (mit Hartbodenaufsatz) verwenden.

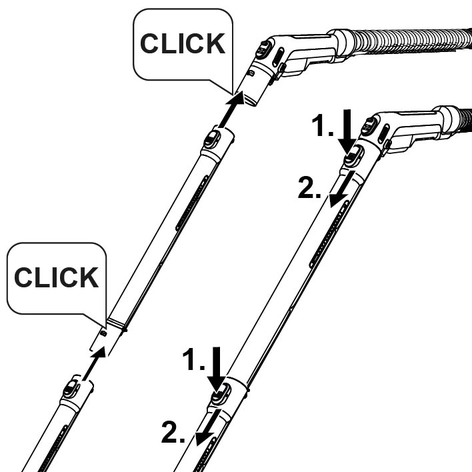

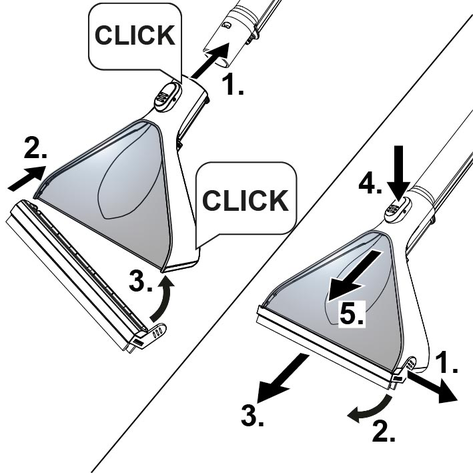

1. Die Sprühsaugrohre zusammenstecken und mit dem Saugschlauch verbinden, alle Teile müssen hörbar einrasten.

   ---

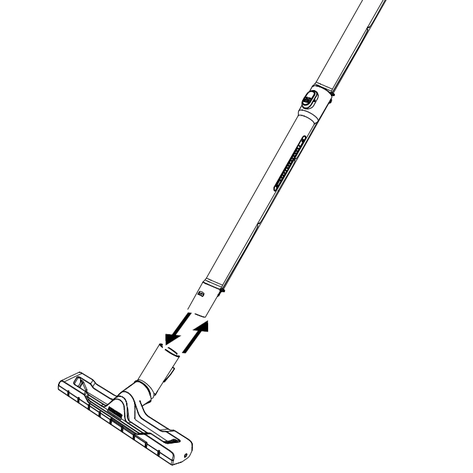

2. Die Waschbodendüse auf Sprühsaugrohre stecken, bis es hörbar einrastet.

   Hinweis

   Für die Hartbodenreinigung den Hartbodenaufsatz verwenden.

   • Den Hartbodenaufsatz auf die Waschbodendüse stecken, bis es hörbar einrastet.

     Die Gummilippe zeigt nach vorn, die Bürstenstreifen nach hinten.

   ---



Polsterreinigung

Je nach Bedarf, Waschpolsterdüse oder Waschfugendüse zur Reinigung z. B. von Polstern und Matratzen verwenden.

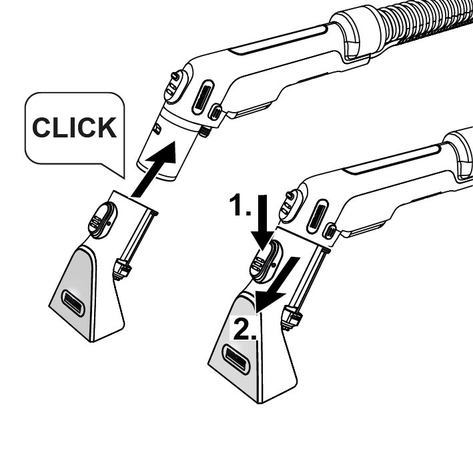

• Die Waschpolsterdüse oder Waschfugendüse auf den Handgriff des Saugschlauchs stecken, bis es hörbar einrastet.

---

---

1. Zur Bodenreinigung die Sprühsaugrohre zusammenstecken und mit dem Saugschlauch verbinden, alle Teile müssen hörbar einrasten.

   ---



2. Die Bodendüse auf die Sprühsaugrohre schieben.

   ---



3. Je nach Bodenbelag und Reinigungsbedarf, auf die richtigen Einsätze bzw. Einstellungen bei der Bodendüse achten.

   Hinweis

   Verwendung Bodendüse mit Einsätzen

   • Zur Teppichbodenreinigung den Einsatz für Teppichboden verwenden.

   • Zur Reinigung von trockenem Schmutz, Hartboden oder Wasser - den Mischeinsatz (Bürstenstreifen und Gummilippe) verwenden.

   ---



   Hinweis

   Verwendung umschaltbare Bodendüse

   • Nur zum Aufsaugen von trockenem Schmutz verwenden.

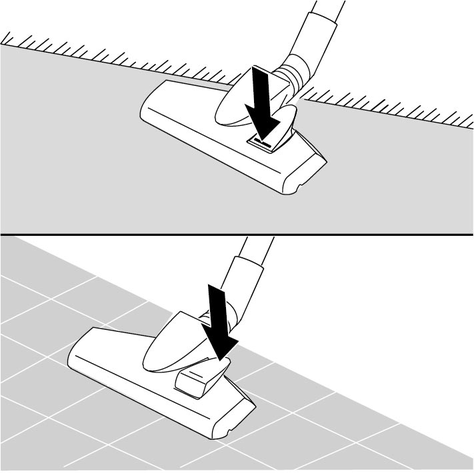

   • Zur Teppichbodenreinigung Stellung mit eingefahrenen Bürstenstreifen an der Unterseite verwenden.

   • Zur Hartbodenreinigung Stellung mit ausgefahrenen Bürstensteifen an der Unterseite verwenden.

   ---

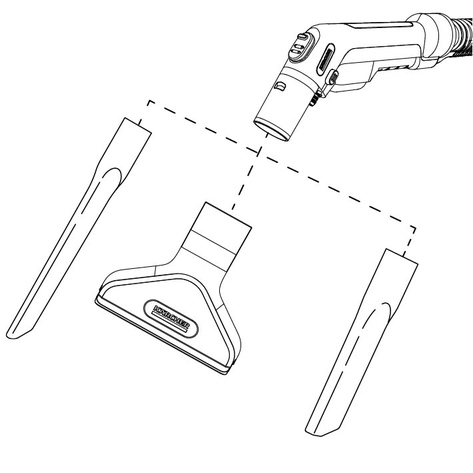

4. Zur Reinigung z. B. von Polstermöbeln die Polster- oder Fugendüse direkt auf den Handgriff des Saugschlauchs schieben.

   ---



1. Den Hartbodenaufsatz der Waschbodendüse entfernen.

   ---



2. Die Entriegelungstaste drücken und die Waschbodendüse von den Sprühsaugrohren trennen.

   ---



3. Die Entriegelungstaste drücken und die Sprühsaugrohre voneinander trennen.

   ---

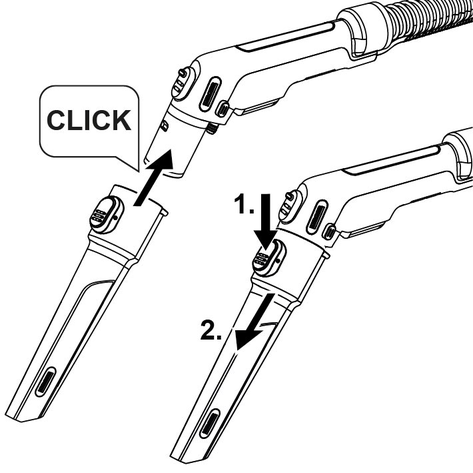

4. Die Entriegelungstaste der Waschpolster- oder Waschfugendüse drücken und vom Saugschlauch trennen.

   ---



   ---



1. Bodendüse vom Sprühsaugrohr trennen.

   ---



2. Entriegelungstaste drücken und Sprühsaugrohre trennen.

   ---



3. Polster- oder Fugendüse vom Saugschlauch trennen.

   ---

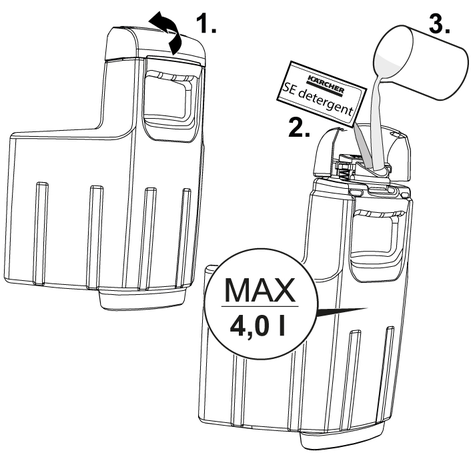

Wassertank direkt am Gerät füllen

1. Tankverschluss nach oben klappen.

2. 100 - 200 ml des KÄRCHER SE-Reinigungsmittels (Menge kann je nach Verschmutzungsgrad variieren) in den Frischwasserbehälter geben, mit Leitungswasser auffüllen, nicht überfüllen.

3. Tankverschluss schließen.

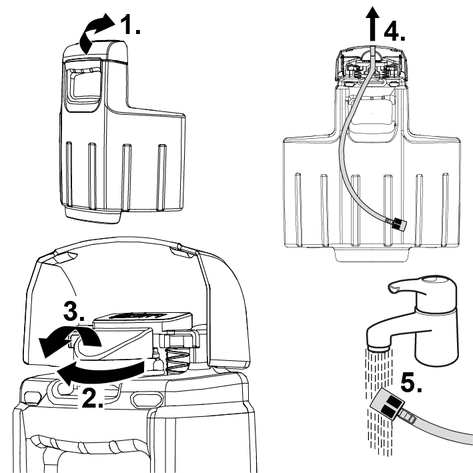

Wassertank zum Füllen abnehmen

1. Den Frischwassertank ausbauen, siehe Kapitel (→).

2. Tankverschluss nach oben klappen.

3. Befüllung, siehe “2” bei “Wassertank direkt am Gerät füllen”.

   ---



4. Tankverschluss schließen.

5. Den Frischwassertank einbauen, siehe Kapitel (→).

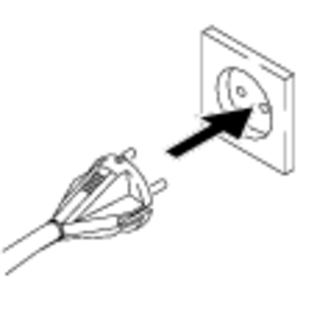

1. Den Netzstecker in die Steckdose stecken.

   ---

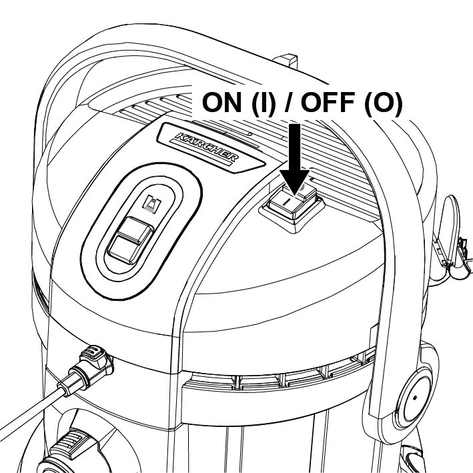

2. Für die Saugfunktion Gerät einschalten, dazu den Ein-Schalter (Stellung I) drücken.

   Der Saugmotor startet.

   ---

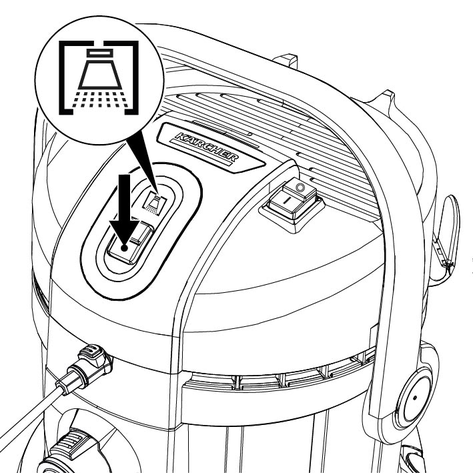

3. Für das Sprühen des Wassers mit dem Reinigungsmittel den Schalter für Sprühen drücken.

   Die Lampe auf dem Schalter leuchtet und die Pumpe startet.

   ---



4. Fehlluftschieber ganz schließen.

   ---



• Stark verschmutzte Stellen vorab einsprühen und die Reinigungslösung 5 bis 10 Minuten einwirken lassen.

• Immer vom Licht zum Schatten (vom Fenster zur Tür) arbeiten.

• Immer von der gereinigten zur nicht gereinigten Fläche arbeiten.

• Je empfindlicher der Belag (Orientbrücken, Berber, Polsterstoff) desto niedrigere Reinigungsmittelkonzentration einsetzen.

• Teppichboden mit Juterücken kann bei zu nasser Arbeit schrumpfen und farblich ausbluten.

• Hochflorige Teppiche nach der Reinigung im nassen Zustand in Florrichtung aufbürsten (z. B. mit Florbesen oder Schrubber).

• Eine Imprägnierung nach der Nassreinigung verhindert eine schnelle Wiederverschmutzung des Textilbelags.

• Gereinigte Fläche zur Vermeidung von Druckstellen oder Rostflecken erst nach der Abtrocknung begehen oder mit Möbeln bestellen.

• Objekt zur Verbesserung des Reinigungsergebnisses nach Anwendung von Reinigungsmitteln mit klarem Wasser nachspülen.

1. Sicherstellen, dass der Filterbeutel entfernt ist.

2. Gewünschtes Zubehör montieren, siehe Kapitel Zubehör montieren.

3. Den Frischwassertank mit Reinigungsmittel und Wasser füllen, siehe KapitelFrischwassertank füllen.

4. Das Gerät einschalten (Stellung I), siehe Kapitel Gerät einschalten.

   Der Saugmotor startet.

   ---



5. Den Fehlluftschieber vollständig schließen.

   ---



6. Den Schalter für Sprühen drücken.

   Die Lampe auf dem Schalter leuchtet und die Pumpe startet

   ---

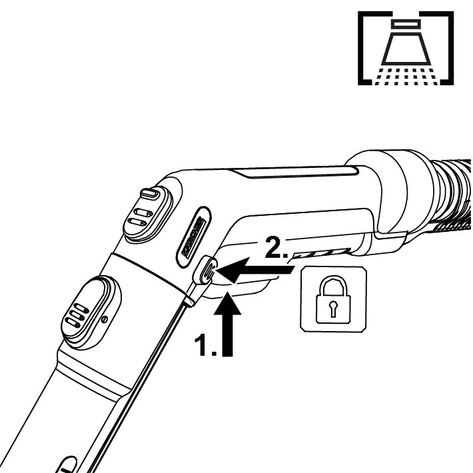

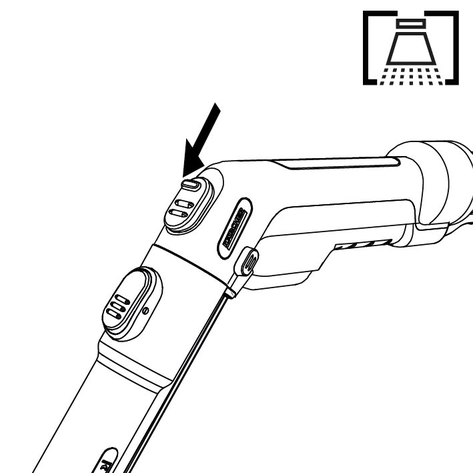

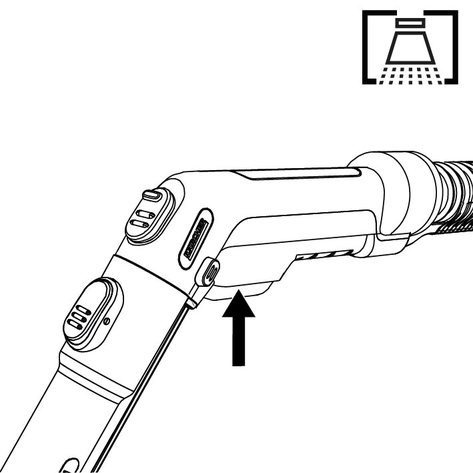

7. Zum Aufsprühen der Reinigungslösung den Hebel am Handgriff betätigen.

   ---



   Die Reinigungslösung wird aufgesprüht.

8. Zum Einsprühen großer Flächen erst den Hebel am Handgriff betätigen und dann die Feststelltaste drücken.

   ---



9. Die zu reinigende Fläche in überlappenden Bahnen überfahren. Dabei die Düse rückwärts ziehen, nicht schieben.

Hinweis

Ist der Frischwassertank leer, gelangt Luft in die Pumpe und sie wird laut. In diesem Fall muss die Sprühfunktion ausgeschaltet werden. Bei Wasserbedarf auch den Saugmotor ausschalten und den Frischwassertank auffüllen.

Hinweis

Ist der Schmutzwasserbehälter voll und / oder der Patronenfilter ist nass, schließt ein Schwimmer die Saugöffnung und das Gerät läuft mit erhöhter Drehzahl und wird laut.

Um eine Überfüllung des Schmutzwassertanks zu vermeiden, bei der Befüllung des Frischwassertanks direkt auch den Schmutzwassertank leeren.

10. Nach der Reinigungsarbeit das Gerät ausschalten (Stellung O), siehe Kapitel Gerät ausschalten.

    ---



    Hinweis

    Nach dem Ausschalten des Geräts befindet sich noch Restflüssigkeit im Waschsaugzubehör, welche auf den Boden herausläuft. Um diese Restflüssigkeit aufzusaugen, die Saugfunktion des Geräts nochmals kurz einschalten und die Restflüssigkeit vom Boden entfernen.

11. Das Gerät einschalten (Stellung I), siehe Kapitel Gerät einschalten und die Restflüssigkeit aufsaugen.

12. Das Gerät wieder ausschalten (Stellung O), siehe Kapitel Gerät ausschalten.

    ---

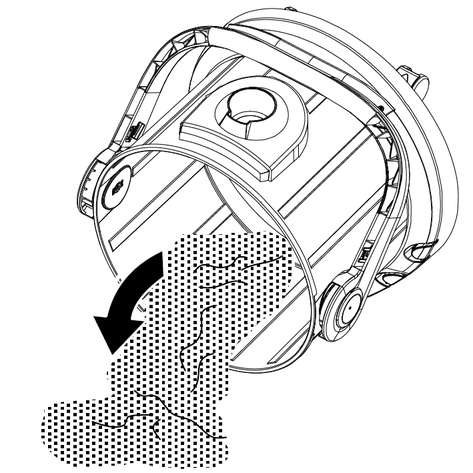

13. Den Behälter leeren, siehe Kapitel Behälter entleeren.

    ---



1. Schalter für Sprühen drücken, siehe Kapitel Sprühsaugen

   ---



2. Reinigungslösung in einem Arbeitsgang aufsprühen und gleichzeitig absaugen.

3. Schalter für Sprühen ausschalten und Reste der Reinigungsmittellösung absaugen.

4. Nach der Reinigung Polster und Teppichboden mit klarem, warmen Wasser nachreinigen und bei Wunsch imprägnieren.

1. Schalter für Sprühen drücken, siehe Kapitel Sprühsaugen

   ---



2. Reinigungslösung auftragen und 5 -10 Minuten einwirken lassen.

   Die Saugfunktion bleibt dabei ausgeschaltet.

3. Nach der Einwirkzeit die Fläche wie bei leichter / normaler Verschmutzung reinigen.

4. Nach der Reinigung Polster und Teppichboden mit klarem, warmen Wasser nachreinigen und bei Wunsch imprägnieren.

1. Den Filterbeutel entfernen.

2. Gewünschtes Zubehör montieren, siehe Kapitel Zubehör montieren.

3. Das Gerät einschalten, siehe Kapitel Gerät einschalten.

   ---



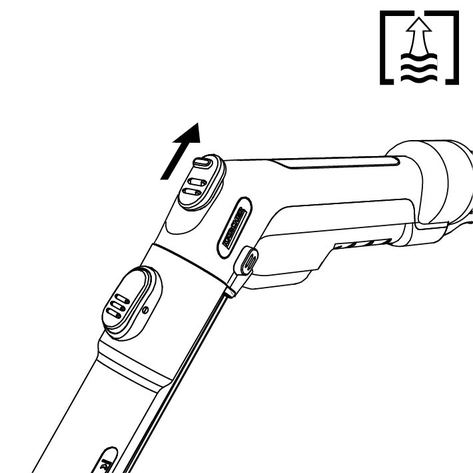

4. Um große Mengen Wasser einzusaugen, den Fehlluftschieber vollständig öffnen.

   ---



Hinweis

Ist der Schmutzwasserbehälter voll, schließt ein Schwimmer die Saugöffnung und das Gerät läuft mit erhöhter Drehzahl und wird laut.

5. Den Behälter leeren, siehe Kapitel Behälter entleeren.

1. Sicherstellen, dass Behälter und Zubehör trocken sind.

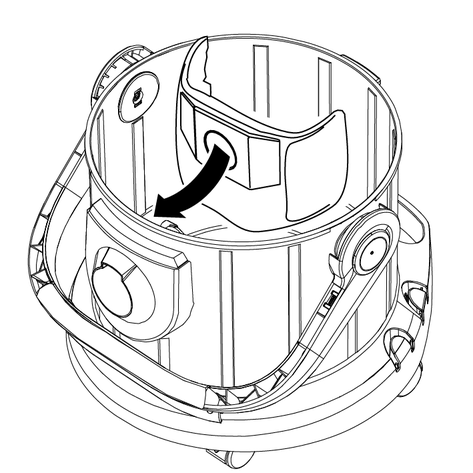

2. Den Filterbeutel einsetzen.

   1. Den Filterbeutel vollständig auffalten.

   2. Filterbeutel auf dem Geräteanschluss anbringen und fest andrücken.

   ---



3. Gewünschtes Zubehör montieren, siehe Kapitel Zubehör montieren.

4. Das Gerät einschalten (Stellung I), siehe Kapitel Gerät einschalten.

   ---



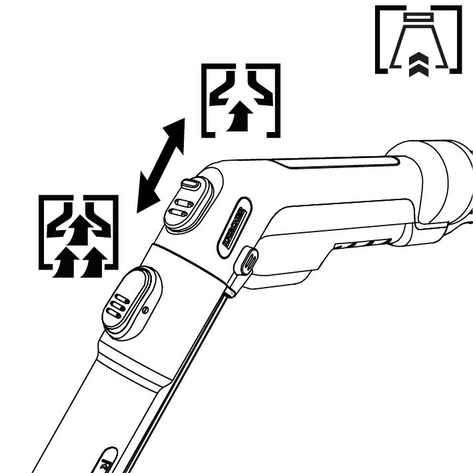

5. Die Saugstärke mit dem Fehlluftschieber regulieren.

   ---



6. Das Gerät ausschalten, siehe Kapitel Gerät ausschalten.

   ---



1. Nach dem Sprühsaugen den Schalter für Sprühen drücken.

   Die Pumpe stoppt und die Lampe auf dem Schalter leuchtet nicht mehr.

   ---



2. Aus-Schalter (Stellung O) drücken.

   Der Saugmotor stoppt.

   ---



3. Den Netzstecker aus der Steckdose ziehen.

1. Den Frischwassertank ausbauen, siehe Kapitel (→).

2. Den Frischwassertank leeren

3. Den Frischwassertank einbauen, siehe Kapitel (→).

1. Das Gerät ausschalten. Siehe Kapitel Gerät ausschalten

2. Saug- und Sprühschlauch entfernen.

3. Den Gerätekopf abnehmen, siehe Kapitel (→).

4. Den Behälter entleeren.

   ---



5. Den Gerätekopf aufsetzen, siehe Kapitel (→).

6. Den Frischwassertank einbauen, siehe Kapitel (→).

1. Die Sprühleitungen im Gerät durchspülen.

   1. Den Frischwassertank mit ca.1 Liter klarem Wasser füllen.

   2. Den Schalter für Sprühen drücken.

      Die Lampe auf dem Schalter leuchtet und die Pumpe startet

   3. Den Sprüh-/ Saugschlauch über einen Abfluss halten bis das klare Wasser verbraucht ist.

2. Das Gerät ausschalten, siehe Kapitel Gerät ausschalten.

3. Das Zubehör trennen, siehe Kapitel Zubehör trennen

4. Verbleibende Flüssigkeit im Sprüh-/ Saugschlauch entfernen.

   1. Die Entriegelungstaste drücken und Sprüh-/Saugschlauch vom Gerät nehmen.

   2. Den Hebel am Handgriff vom Saugschlauch drücken und Flüssigkeit abfließen lassen.

      ---



      Hinweis

      Damit die Flüssigkeit vollständig abtrocknen kann, den Sprüh-/Saugschlauch zum Trocknen nicht um das Gerät wickeln.

      Hinweis

      Damit im Wohnbereich (z. B. auf Teppichboden, Parkett) keine Pfützen entstehen, die verbleibende Flüssigkeit in einem geeigneten Behälter (z. B. Waschbecken, Eimer) laufen lassen.

5. Die Zubehörteile einzeln unter fließendem Wasser reinigen und anschließend trocknen lassen.

   Hinweis

   Evtl. noch vorhandenes Restwasser kann heraustropfen, deshalb am besten in die Dusch- bzw. Badewanne legen.

6. Den Behälter leeren, siehe Kapitel Behälter entleeren.

7. Den Behälter mit klarem Wasser gründlich auswaschen.

8. Bei Bedarf, z. B. wenn das Sieb im Frischwassertank verunreinigt ist, den Frischwassertank mit klarem Wasser ausspülen, siehe Kapitel Sieb im Frischwassertank reinigen.

9. Das Gerät zum Trocknen offen stehen lassen.

10. Nach vollständiger Trocknung, die Sprühsaugrohre am Zubehörhalter fixieren.

11. Das Gerät in trockenen und frostfreien Räumen aufbewahren.

• Das Gerät und die Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger pflegen.

• Den Behälter und das Zubehör bei Bedarf mit Wasser ausspülen und vor der Wiederverwendung trocknen.

1. Den Gerätekopf ausbauen, siehe Kapitel (→).

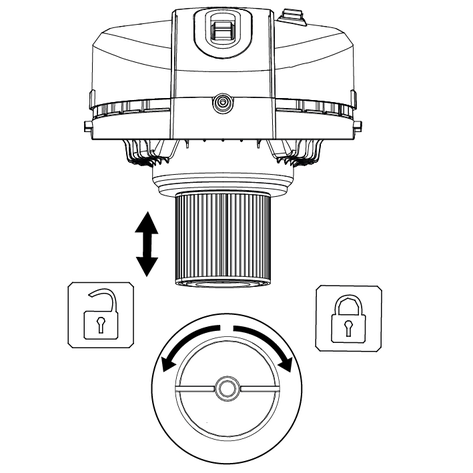

2. Der Filter lässt sich durch Drehen in Richtung des Symbols entriegeln und entnehmen.

   ---

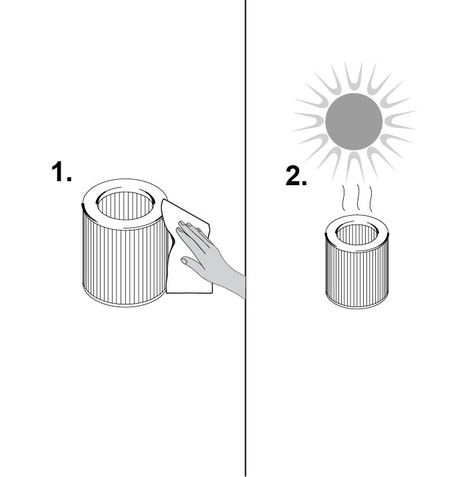

3. Den Filter bei der Reinigung nicht abreiben oder abbürsten.

4. Vor Wiederverwendung Filter vollständig trocknen lassen.

   ---



5. Wiedereinsetzen des Patronenfilters:

   • Filter auf Filterkorb montieren und in Richtung des Symbols drehen und auf richtige Fixierung achten.

     ---

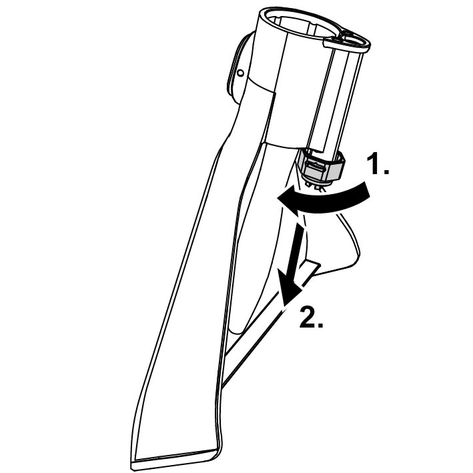

1. Zur Reinigung der Waschboden- und Waschpolsterdüse, die Düsenbefestigung durch drehen lösen und samt Sprühdüse herausziehen.

   Hinweis

   Den O-Ring/Dichtungsring gut verwahren und nach der Reinigung wieder einsetzten.

   ---



2. Rückstände in der Sprühdüse unter fließendem Wasser reinigen.

3. Sprühdüse in Düsenbefestigung einsetzen und durch drehen wieder befestigen.

4. Rückstände in Sprühdüse der Waschfugendüse ebenfalls unter fließendem Wasser reinigen.

1. Den Frischwassertank ausbauen, siehe Kapitel (→).

2. Das Sieb reinigen.

   1. Den Tankverschluss nach oben klappen.

   2. Die Verriegelung lösen.

   3. Den Wasserschlauch aus dem Tank nehmen.

      Das Sieb befindet sich am Ende des Wasserschlauchs.

   4. Das Sieb unter fließendem Wasser reinigen.

3. Den Frischwassertank mit klarem Wasser ausspülen.

   ---



4. Das Sieb einsetzen.

5. Den Frischwassertank verriegeln.

6. Den Frischwassertank einbauen, siehe Kapitel (→).

• Kein Wasseraustritt an der Düse

• Sprühstrahl ungleichmäßig

• Ungenügende Saugleistung

• Reinigungsmittelpumpe laut

• Vorne am Gerätekopf entweicht Wasser

Ursache:

Frischwassertank leer

Behebung:

• Frischwassertank auffüllen.

Ursache:

Frischwassersieb verschmutzt,

Behebung:

• Frischwassersieb reinigen.

Ursache:

Frischwassertank nicht korrekt eingebaut.

Behebung:

• Frischwassertank korrekt einbauen.

Ursache:

Verbindung zwischen Zubehör und Sprüh-/Saugschlauch nicht korrekt.

Behebung:

• Korrekte Verbindung herstellen.

Ursache:

Reinigungsmittelpumpe defekt,

Behebung:

• Kundendienst beauftragen.

Ursache:

Sprühdüse am Zubehör für Waschsaugen ist verschmutzt.

Behebung:

• Sprühdüse am jeweiligen Zubehör reinigen.

Ursache:

Fehlluftschieber ist zu weit geöffnet.

Behebung:

• Fehlluftschieber schließen.

Ursache:

Zubehör, Saugschlauch oder Sprühsaugrohre sind verstopft.

Behebung:

• Verstopfung entfernen.

Ursache:

Filterbeutel ist voll.

Behebung:

• Filterbeutel leeren.

Ursache:

Filterpatrone ist verschmutzt.

Behebung:

• Patronenfilter reinigen

Ursache:

Patronenfilter ist abgenutzt.

Behebung:

• Patronenfilter ersetzen.

Ursache:

Frischwassertank leer

Behebung:

• Frischwassertank auffüllen.

Ursache:

Der Patronenfilter ist zu nass, deswegen wird Wasser durch den Motor nach außen gefördert.

Behebung:

• Gerät abschalten und Patronenfilter und Gerät trocknen lassen.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Nähere Informationen finden Sie unter: www.kaercher.com/dealersearch

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".
