Lue ennen laitteen ensimmäistä käyttöä tämä käyttöohje ja mukana toimitetut turvallisuusohjeet. Menettele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

• Käyttöohjeiden noudattamatta jättäminen voi aiheuttaa laitteen vaurioitumisen sekä vaaroja käyttäjälle ja muille henkilöille.

• Ilmoita kuljetusvaurioista heti myyjälle.

• Tarkasta pakkauksesta purkaessasi, että pakkauksen sisällöstä ei puutu varusteita tai että siinä ei ole vaurioita.

QR-koodin sovellusvideon näyttöön hakua varten löydät kohdasta:

---

Käytä laitetta vain yksityisissä kotitalouksissa.

• Laite on tarkoitettu käytettäväksi tässä käyttöohjeessa annettujen kuvausten ja turvaohjeiden mukaisesti suihkutekstiilipesurina kokolattiamattojen kunnossapitopuhdistukseen tai peruspuhdistukseen syväpuhdistusvaikutuksella.

• Lattianpesusuuttimen kovien pintojen suulakkeella (sisältyy toimitukseen) voidaan puhdistaa myös kovia lattioita.

• Vastaavalla varusteella (sisältyy toimitukseen) sitä voidaan käyttää myös märkä- ja kuivaimurointiin.

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöä säästäen.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaisen toiminnan vuoksi. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

Päivitettyjä tietoja ainesosista löytyy osoitteesta: www.kaercher.de/REACH

Jos sinulla on kysyttävää tai laitteessa on häiriöitä, ota yhteyttä KÄRCHER-toimipaikkaan.

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

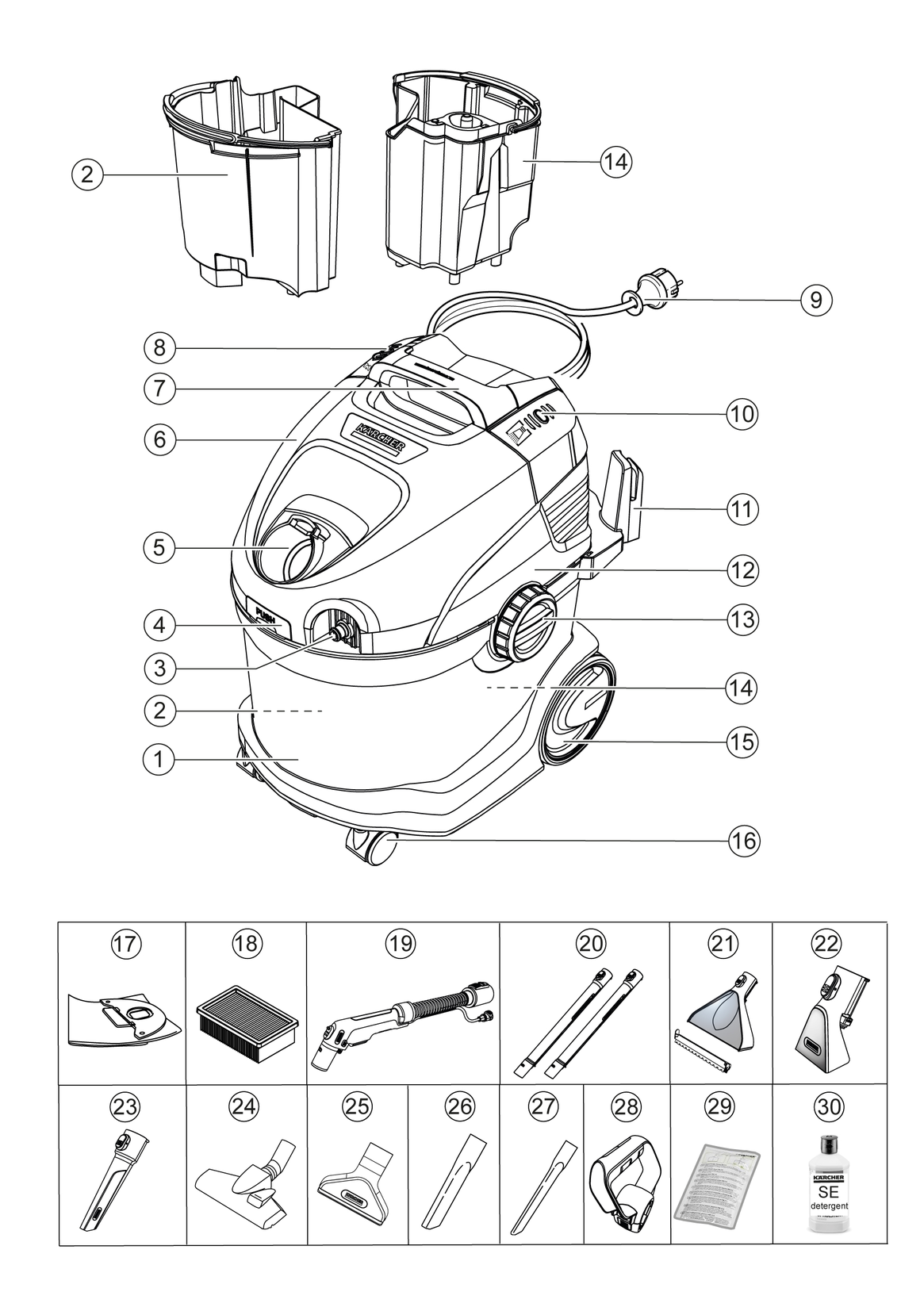

Valitusta mallista riippuen laitteissa on eroja. Laitteet on kuvattu laitteen pakkauksessa.

---

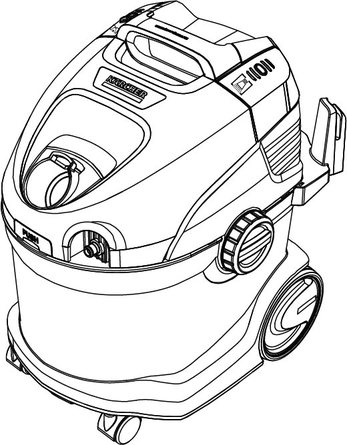

1. Säiliö
2. Likavesisäiliö (säiliössä)
3. Sumutusletkun liitäntä
4. Suodatinkuvun lukituksen avauspainike
5. Imuletkun liitäntä
6. Suodatinkupu
7. Kantokahva
8. Päälle/pois-kytkin imumoottorille
9. Verkkoliitäntäkaapeli verkkopistokkeella
10. Päälle/pois-kytkin veden ja puhdistusaineen sumuttamista varten
11. Varustekiinnike/säilytys, verkkoliitäntäkaapeli
12. Laitepää
13. Säiliön lukituksen avaus (molemmin puolin)
14. Puhdasvesisäiliö (säiliössä)
15. Juoksupyörät (2x)
16. Ohjausrullat (2x)
17. Kuitusuodatinpussi
18. Laakasuodatin
19. Sumutusimuletku lukituspainikkeella
20. ** Sumutusimuputket 2 x 0,5 m
21. ** Lattianpesusuutin kovien lattioiden lisäosalla
22. ** Kalustepesusuutin
23. ** Rakopesusuutin
24. ** Lattiasuutin vaihtokytkennällä kokolattiamatoille ja koville lattioille kuivaimurointiin
25. Kalustesuulake kuivaimurointiin
26. Rakosuulake kuivaimurointiin
27. ** Erityispitkä rakosuulake kuivaimurointiin
28. ** Lisäkahva suihkun imuputkia varten
29. ** KÄRCHER SE -puhdistusaine (100 ml)
30. ** KÄRCHER SE -puhdistusaine (1000 ml)

** riippuen varustusversiosta

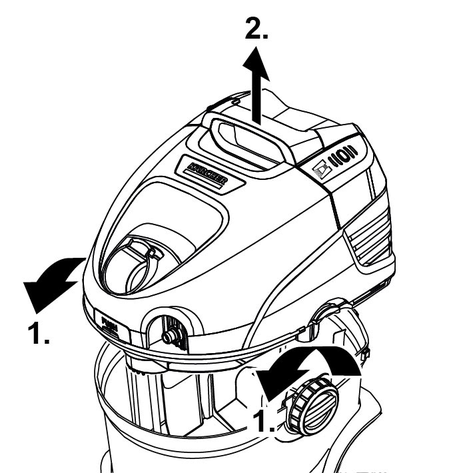

1. Käännä molempia lukituksen avauksia nuolen suuntaan ja poista laitepää.

   ---



2. Ota sisältö pois säiliöstä.

   ---

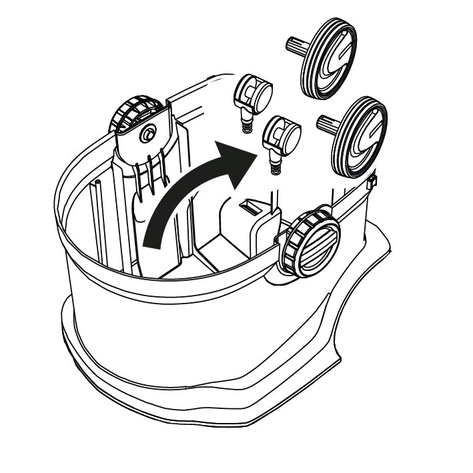

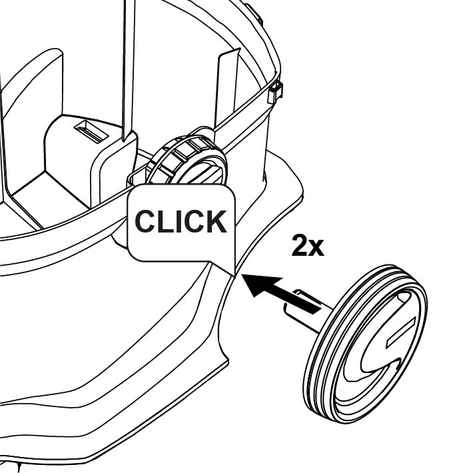

1. Paina molemmat juoksupyörät vasteeseen saakka sivuttaisiin aukkoihin säiliössä.

   ---

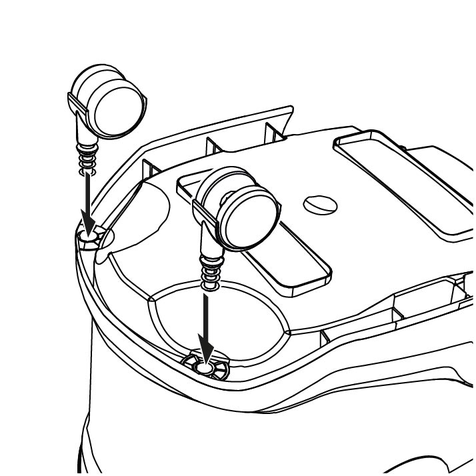

2. Käännä säiliö ympäri ja paina molemmat ohjausrullat vasteeseen saakka säiliön pohjassa oleviin aukkoihin.

   ---

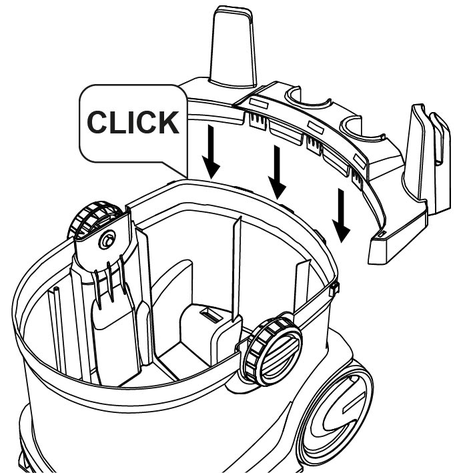

3. Käännä säiliö ympäri ja napauta varustekiinnityksen pidike laitepään takapuolelle.

   ---



• Aseta laitepää ja käännä molempia lukituksen avauksia nuolen suuntaa vastaan. Laitepää on lukittu.

  ---

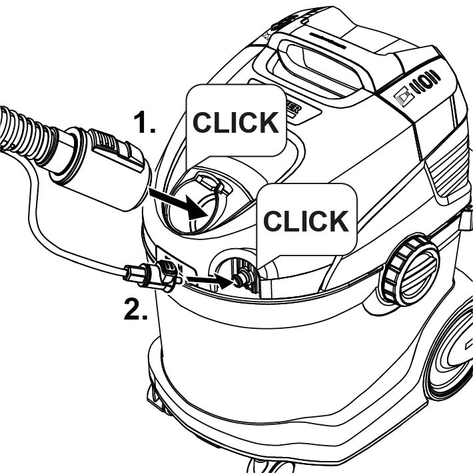

1. Työnnä imu- ja suihkuputki laitteen liitäntään, kummankin osan täytyy kuuluvasti lukittua paikoilleen.

   ---



2. Asenna varusteet tarpeen mukaan. Katso luku Varusteiden asennus.

Lattian puhdistus

Käytä pesulattiasuutinta mattojen tai kovien lattioiden puhdistamiseen (kovien lattioiden lisälaitteen kanssa).

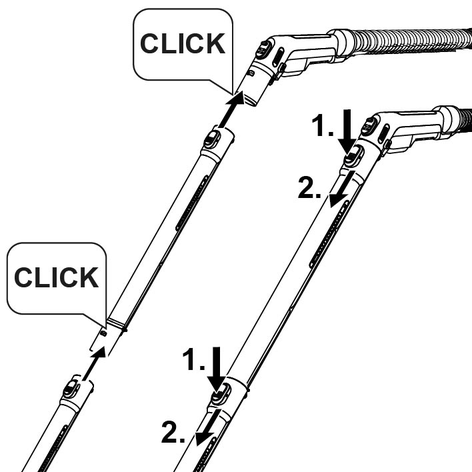

1. Työnnä sumutusimurointiputket yhteen ja yhdistä ne imurointiletkuun; kaikkien osien on kuuluvasti lukituttava.

   ---

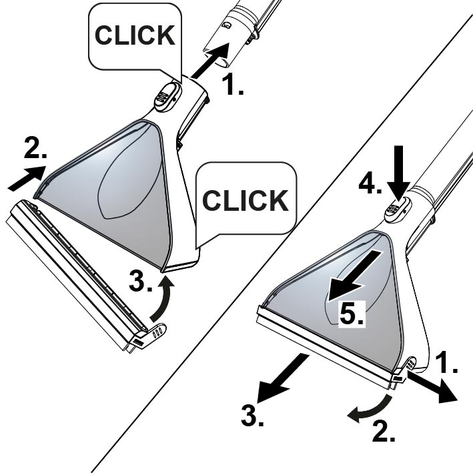

2. Työnnä pesulattiasuutinta sumutusimurointiputkiin, kunnes kuulet sen lukittuvan.

   Huomautus

   Käytä kovien lattioiden puhdistukseen kovien lattioiden lisälaitetta.

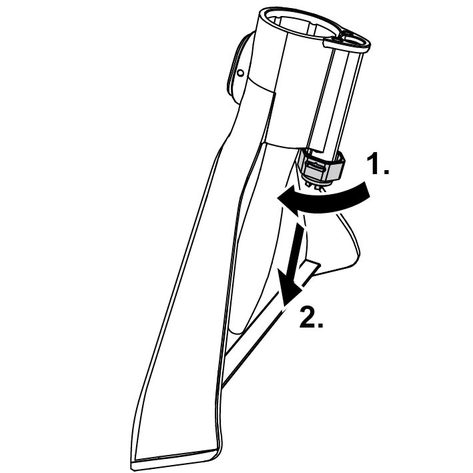

   • Työnnä kovien lattioiden lisälaitetta pesulattiasuuttimeen, kunnes kuulet sen lukittuvan.

     Imuhuuli osoittaa eteenpäin, harjalistat taaksepäin.

   ---



Pehmusteiden puhdistus

Käytä tarpeen mukaan pesupehmustesuutinta tai pesurakosuutinta esim. pehmusteiden ja patjojen puhdistamiseen.

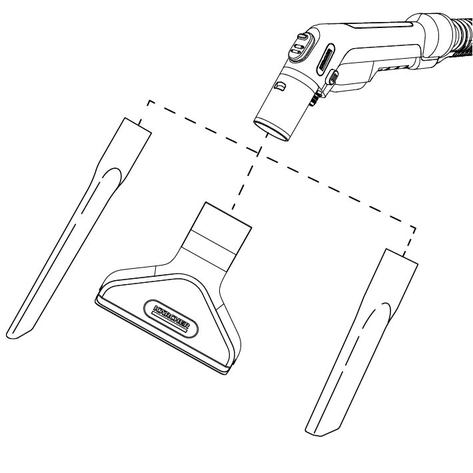

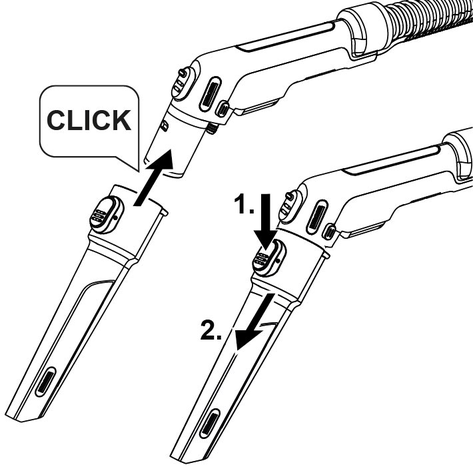

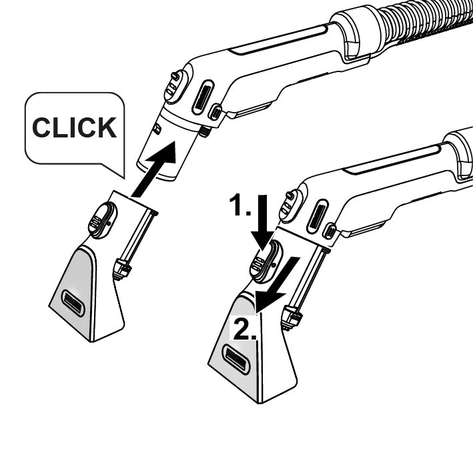

• Työnnä pesupehmustesuutinta tai pesurakosuutinta imurointiletkun kahvaan, kunnes kuulet lukittuvan.

---

---

Lattian puhdistus

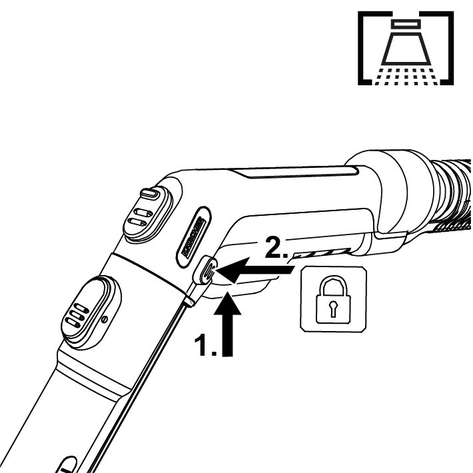

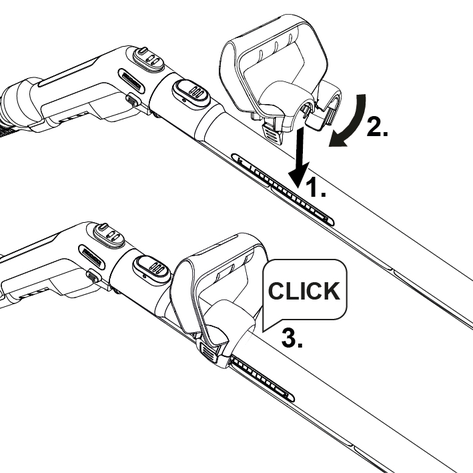

1. Avaa käsikahvan putkipidike ja kiinnitä se sumutusimuputkeen merkitylle alueelle; sen on tässä kuuluvasti lukituttava paikoilleen.

   ---



   Huomautus

   Jos haluat muuttaa kahvan asentoa, älä työnnä käsikahvasta, vaan paina lukituksen avauspainiketta ja säädä käsikahva uudelleen.

1. Työnnä lattiapuhdistusta varten sumutusimurointiputket yhteen ja yhdistä ne imurointiletkuun; kaikkien osien on kuuluvasti lukituttava.

   ---

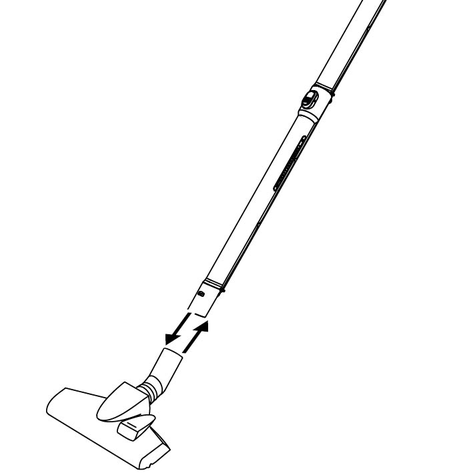

2. Työnnä lattiasuutin sumutusimurointiputkeen.

   ---



3. Varmista, että käytät lattiasuuttimessa oikeita lisäosia ja säätöjä lattiapinnoitteen ja puhdistustarpeen mukaan.

   ---



   Huomautus

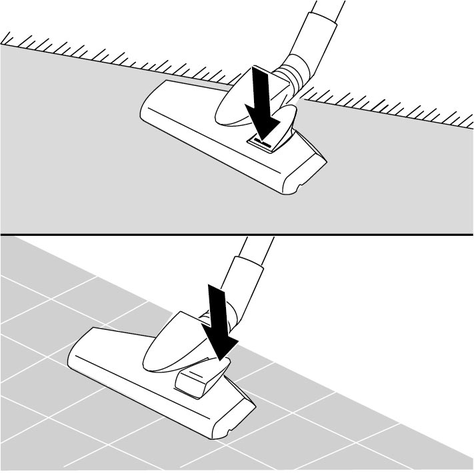

   Kaksiasentoisen lattiasuuttimen säätö

   • Vain vain kuivan lian imurointiin.

   • Käytä kokolattiamaton imuroinnissa asentoa sisäänsiirretyillä harjalistoilla alapuolella.

   • Käytä kovien lattioiden imurointiin asentoa ulossiirretyillä harjalistoilla alapuolella.

   ---



4. Jos haluat puhdistaa esimerkiksi pehmustetut huonekalut, työnnä pehmuste- tai rakosuutin suoraan imurointiletkun käsikahvaan.

   ---



1. Irrota kovan lattian lisäosa pesulattiasuuttimesta.

   ---



2. Paina lukituksen avauspainiketta ja irrota pesulattiasuutin sumutusimurointiputkista.

   ---



3. Paina lukituksen avauspainiketta ja irrota pesulattiasuutin sumutusimurointiputkista.

   ---



4. Paina pesu- tai rakosuuttimen lukituksen avauspainiketta ja irrota se imurointiletkusta.

   ---



   ---



1. Irrota lattiasuutin sumutusimurointiputkesta.

   ---



2. Paina lukituksen avauspainiketta ja irrota sumutusimurointiputki.

   ---



3. Irrota pehmuste- tai rakosuutin imurointiletkusta.

   ---

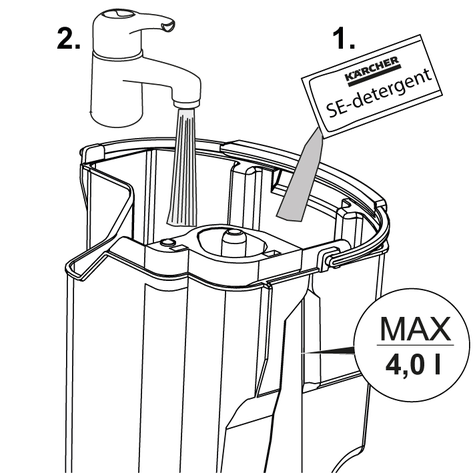

• Puhdasvesisäiliön koko täyttömäärä on enint. 4,0 litraa.

• Käytä pehmusteiden puhdistamiseen tarvittaessa KÄRCHER SE -puhdistusainetta.

• Kaada puhdistusaine puhdasvesisäiliöön ja täytä vesijohtovedellä (älä täytä liikaa).

Vesisäiliön täyttö suoraan laitteessa

1. Laitepään poistaminen, katso luku Laitepään poistaminen

   ---



2. Suositeltu määrä KÄRCHER SE -puhdistusainetta:

   Sekoitussuhde: 25 - 50 ml puhdistusainetta 1 litraan puhdasta vettä.

   Annostelu 4 litralle:100 - 200 ml likaantumisasteesta riippuen.

3. Laitepään asettaminen paikoilleen, katso luku Laitepään asettaminen

   ---



Vesisäiliön irrotus täyttöä varten

1. Laitepään poistaminen, katso luku Laitepään poistaminen

   ---

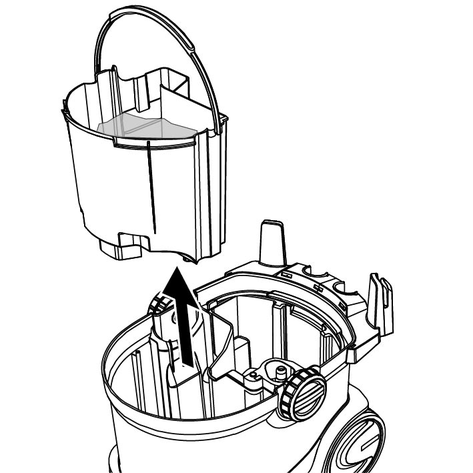

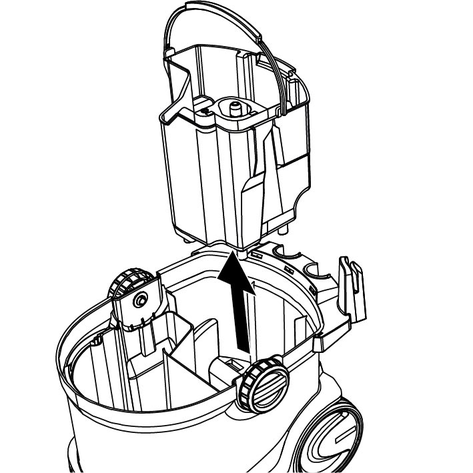

2. Poista puhdasvesisäiliö kahvasta vetämällä säiliöstä.

   ---



3. Täyttö, katso "2" kohdassa "Vesisäiliön täyttö suoraan laitteessa".

   ---



4. Aseta puhdasvesisäiliö säiliöön.

5. Aseta laitepää paikoilleen.

   ---

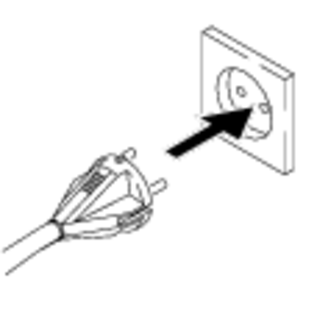

1. Yhdistä verkkopistoke pistorasiaan.

   ---



2. Kytke laite päälle imurointitoimintoa varten painamalla päälle/pois-kytkintä (asento I).

   Imumoottori käynnistyy.

   ---

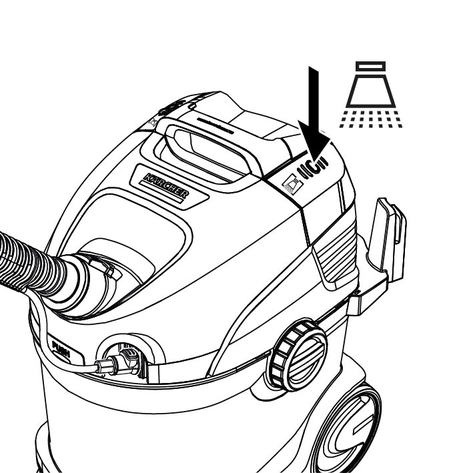

3. Paina sumutuskytkintä sumuttaaksesi vettä ja puhdistusainetta.

   Pumppu käynnistyy.

   ---

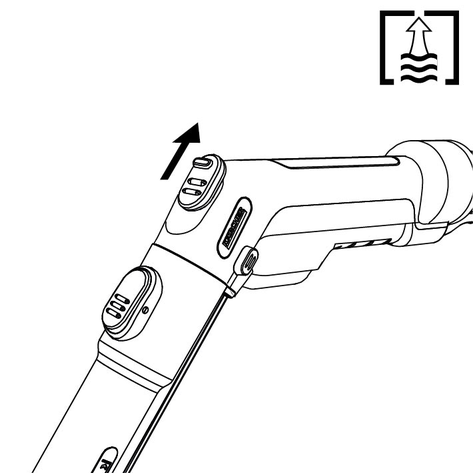

4. Sulje vuotoilmaluisti kokonaan.

   ---



• Suihkuta voimakkaasti likaantuneet kohdat etukäteen ja anna puhdistusliuoksen vaikuttaa 5–10 minuuttia.

• Työskentele aina valosta varjoon päin (ikkunasta oveen).

• Työskentele aina puhdistetulta alueelta puhdistamattomalle alueelle.

• Mitä herkempi pinta (itämaiset matot, nukkamatot, verhoilukangas), sitä alhaisempi pesuainepitoisuus.

• Juuttitaustaiset kokolattiamatot voivat kutistua ja ne voivat päästää väriä, jos työskentelyssä käytetään liikaa vettä.

• Harjaa pitkänukkaiset matot puhdistuksen jälkeen märkinä nukan suuntaan (esim. lattiaharjalla tai juuriharjalla).

• Käsittely märkäpuhdistuksen jälkeen estää tekstiilipinnan likaantumisen nopeasti uudelleen.

• Astu puhdistetulle alueelle ja aseta sille huonekaluja vasta, kun se on kuivunut. Näin vältät painaumat ja ruostetahrat.

• Puhdistustuloksen parantamiseksi huuhtele esine puhtaalla vedellä puhdistusaineiden käytön jälkeen.

1. Varmista, että suodatinpussi on poistettu.

2. Halutun varusteen asennus, katso luku Varusteiden asennus.

3. Täytä puhdasvesisäiliö puhdistusaineella ja vedellä, katso lukuPuhdasvesisäiliön täyttö.

4. Imumoottorin kytkeminen päälle, katso luku Laitteen kytkeminen päälle

   ---



5. Sulje vuotoilmaluisti kokonaan.

   ---



6. Kytke sumutusimurointitoiminto päälle painamalla sumutuksen päälle/pois-kytkintä. Pumppu käynnistyy.

   ---

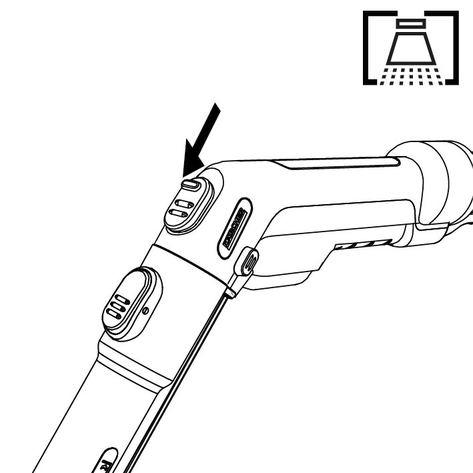

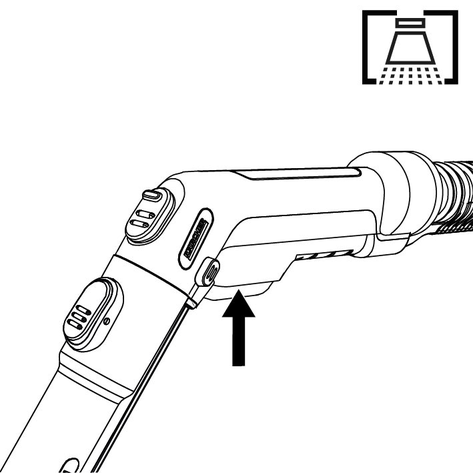

7. Sumuta puhdistusliuosta käyttämällä käsikahvan vipua.

   ---



   Puhdistusliuosta sumutetaan.

8. Jos haluat sumuttaa suuria alueita, paina ensin käsikahvassa olevaa vipua ja sen jälkeen lukituspainiketta.

   ---



9. Aja puhdistettavan pinnan yli päällekkäin limittyvinä ratoina. Vedä suutinta tällöin taaksepäin, älä työnnä.

Huomautus

Kun puhdasvesisäiliö on tyhjä, ilmaa pääsee pumppuun ja siitä tulee äänekäs. Tässä tapauksessa suihkutustoiminto on kytkettävä pois päältä. Kun vettä tarvitaan, on myös imumoottori kytkettävä pois päältä ja puhdasvesisäiliö täytettävä.

Huomautus

Kun likavesisäiliö on täynnä, uimuri sulkee imurointiaukon ja laite käy korkeammalla kierrosluvulla ja siitä tulee äänekäs.

Likavesisäiliön ylitäyttymisen välttämiseksi on puhdasvesisäiliön täytön yhteydessä heti myös likavesisäiliö tyhjennettävä.

10. Kytke sumutusimutoiminto ja imumoottori pois päältä puhdistuksen jälkeen.

    ---



    ---



    Huomautus

    Laitteen poiskytkennän jälkeen pesuimurointivarusteissa on vielä nestejäämiä, jotka valuvat lattialle. Kytke laitteen imurointitoiminto vielä kerran lyhyesti päälle näiden nestejäämien imuroimiseksi ja poistamiseksi lattialta.

11. Laitteen päällekytkentä, katso luku Laitteen kytkeminen päälle ja nestejäämien imurointi.

12. Laitteen poiskytkentä uudelleen, katso luku Laitteen kytkeminen pois.

13. Likavesisäiliön tyhjennys, katso lukuSäiliön tyhjennys imuroinnin jälkeen.

1. Paina sumutuskytkintä, katso luku Laitteen kytkeminen päälle

   ---



2. Sumuta ja imuroi puhdistusliuosta samanaikaisesti yhden työvaiheen aikana.

3. Kytke sumutuskytkin pois päältä ja imuroi puhdistusainejäämät.

4. Huuhtele puhdistuksen jälkeen pehmusteet ja kokolattiamatto puhtaalla, lämpimällä vedellä ja käsittele halutessasi kyllästysaineella.

1. Paina sumutuskytkintä, katso luku Laitteen kytkeminen päälle

   ---



2. Levitä puhdistusliuosta ja anna vaikuttaa 5-10 minuuttia.

   Imurointitoiminto pysyy tässä poiskytkettynä.

3. Puhdista pinta vaikutusajan jälkeen kuten lievän/normaalin likaantumisen yhteydessä.

4. Huuhtele puhdistuksen jälkeen pehmusteet ja kokolattiamatto puhtaalla, lämpimällä vedellä ja käsittele halutessasi kyllästysaineella.

1. Poista suodatinpussi.

2. Halutun varusteen asennus, katso luku Varusteiden asennus.

3. Kytke laite päälle, katso luku Laitteen kytkeminen päälle.

   ---



4. Jos haluat imuroida sisään suuria määriä vettä, avaa vuotoilmaluisti kokonaan.

   ---



Huomautus

Kun likavesisäiliö on täynnä, uimuri sulkee imurointiaukon ja laite käy korkeammalla kierrosluvulla ja siitä tulee äänekäs.

5. Säiliön tyhjentäminen, katso luku Säiliön tyhjennys imuroinnin jälkeen.

1. Poista puhdas- ja likavesisäiliö laitteesta.

   ---



   ---



2. Varmista, että säiliö ja varusteet ovat kuivia.

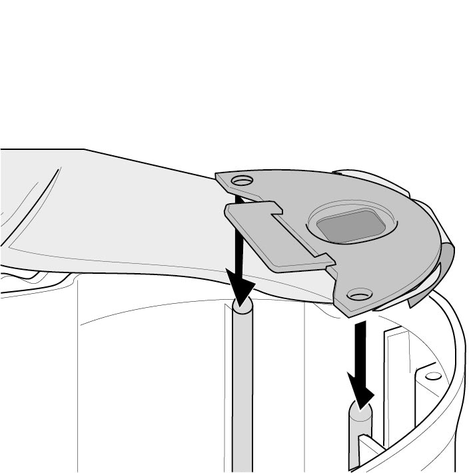

3. Kiinnitä kuitusuodatinpussi säiliöön:

   taita kuitusuodatinpussi erilleen. Työnnä suodatinpussin pahvilaipassa olevat reiät molemmin puolin säiliön sivupidikkeisiin.

   ---



4. Laitepään asettaminen paikoilleen ja lukitseminen, katso luku Laitepään asettaminen.

5. Halutun varusteen asennus, katso luku Varusteiden asennus.

6. Laitteen päällekytkentä, katso luku Laitteen kytkeminen päälle.

   ---

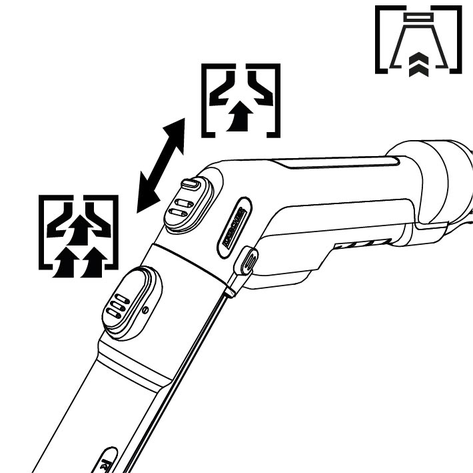

7. Säädä imurointitehoa vuotoilmaluistilla.

   ---



8. Laitteen poiskytkentä, katso luku Laitteen kytkeminen pois.

1. Laitepään poistaminen, katso luku Laitepään poistaminen.

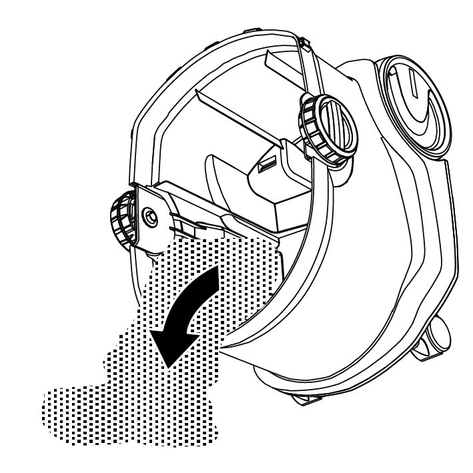

2. Tyhjennä säiliö.

   ---



3. Laitepään asettaminen paikoilleen, katso luku Laitepään asettaminen.

1. Kytke sumutusimutoiminto sumutusimuroinnin jälkeen pois päältä, paina tätä varten sumutusimuroinnin päälle/pois-kytkintä.

   ---



2. Kytke laite pois päältä, paina tätä varten imuroinnin päälle/pois-kytkintä.

   ---



3. Irrota verkkopistoke pistorasiasta.

1. Laitepään poistaminen, katso luku Laitepään poistaminen.

2. Poista puhdas-/likavesisäiliö kahvasta vetämällä säiliöstä.

   ---



   ---



3. Tyhjennä puhdas- ja likavesisäiliö.

4. Aseta puhdas-/likavesisäiliö säiliöön, kiinnitä tässä huomiota tiukkaan kiinnitykseen.

5. Laitepään asettaminen paikoilleen, katso luku Laitepään asettaminen

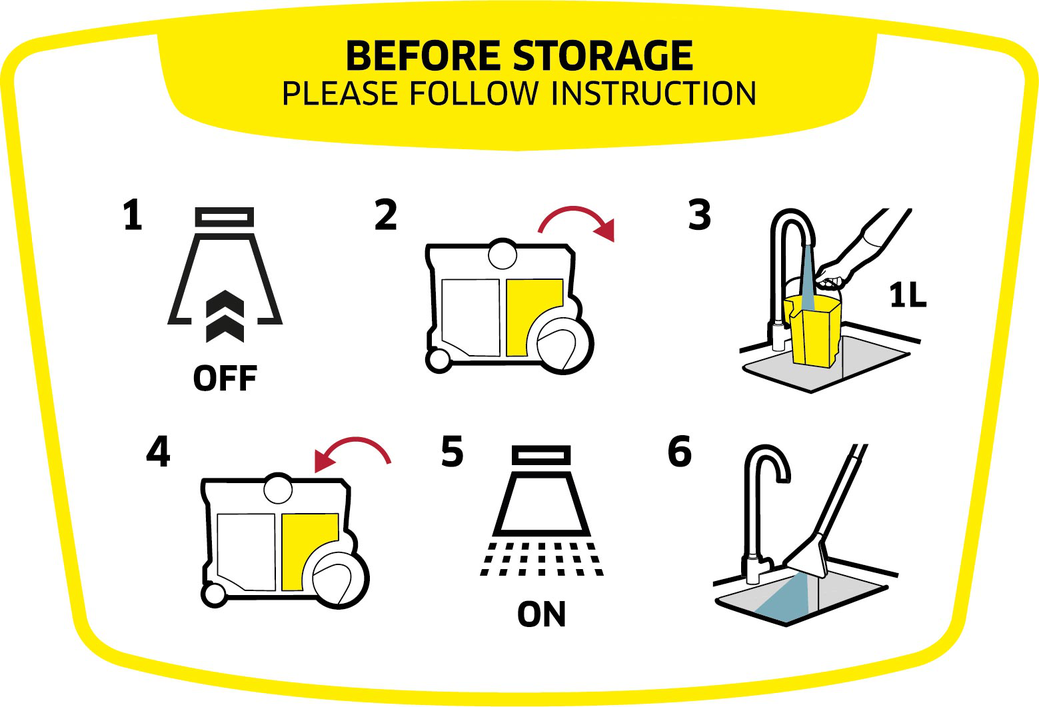

1. Huuhtele laitteen sumutusputket.

   1. Kytke laite pois päältä ja irrota laitepää.

   2. Poista puhdasvesisäiliö ja täytä siihen n. 1 litra puhdasta vettä.

   3. Aseta puhdasvesisäiliö ja laitepää paikoilleen.

   4. Kytke laite päälle ja paina sumutuskytkintä.

      Pumppu käynnistyy.

   5. Pidä sumutus-/imurointiletkua viemärin yläpuolella, kunnes kirkas vesi on kulutettu loppuun.

2. Kytke laite pois päältä, katso luku Laitteen kytkeminen pois.

3. Varusteiden irrotus, katso luku Varusteiden irrotus.

4. Poista sumutus-/imurointiletkussa jäljellä oleva neste.

   1. Paina lukituksen avauspainiketta ja irrota sumutus-/imurointiletku laitteesta.

   2. Paina imurointiletkun käsikahvassa olevaa vipua ja anna nesteen valua ulos.

      Huomautus

      Älä kiedo suihku-/imuletkua laitteen ympärille kuivumaan, jotta neste voi kuivua kokonaan.

      Huomautus

      Anna jäljelle jääneen nesteen valua sopivaan astiaan (esim. pesualtaaseen, ämpäriin), jotta asuintiloissa (esim. kokolattiamatolle, parketille) ei muodostu lätäköitä.

5. Huuhtele varusteosat yksitellen juoksevan veden alla ja anna niiden sen jälkeen kuivua.

   Huomautus

   Mahdollisesti jäljellä olevaa vettä voi tipahdella ulos, sen takia ne on parhaiten asetettava suihku- tai kylpyammeeseen.

6. Säiliön tyhjentäminen, katso luku Säiliön tyhjennys imuroinnin jälkeen.

7. Pese säiliö perusteellisesti puhtaalla vedellä.

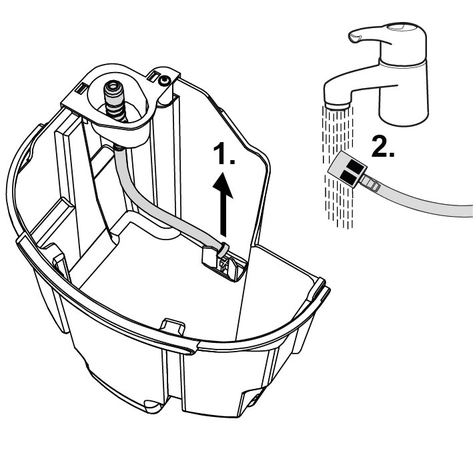

8. Tarvittaessaesim. jos puhdasvesisäiliön siivilä on likaantunut, huuhtele puhdasvesisäiliö puhtaalla vedellä, katso luku Puhdasvesisäiliön siivilän puhdistus.

9. Jätä laite kuivumaan avoimena.

10. Kiinnitä suihkuimurointiputket varustepidikkeeseen niiden kuivuttua täysin.

11. Säilytä laitetta kuivassa ja jäätymiseltä suojatussa paikassa.

• Puhdista laite ja varusteosat tavallisella muovinpuhdistusaineella.

• Huuhtele säiliö ja lisävarusteet tarvittaessa vedellä ja anna kuivua ennen uudelleenkäyttöä.

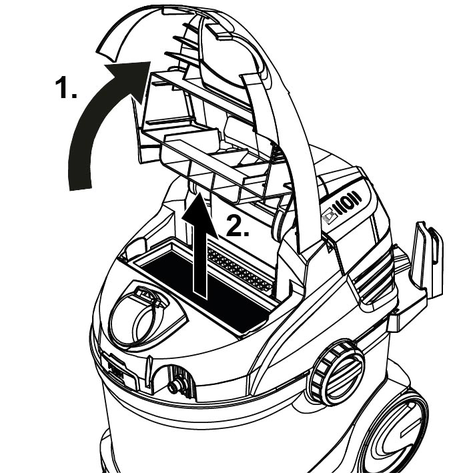

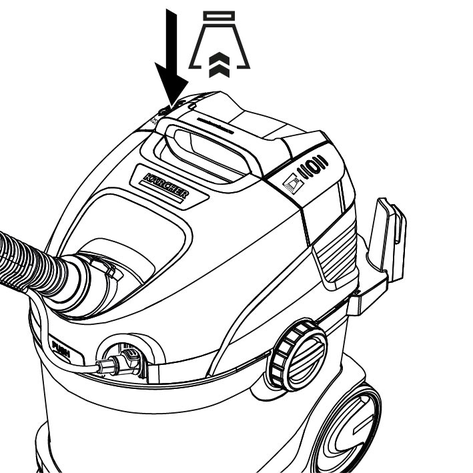

1. Avaa laitepään kansi.

   ---



2. Käännä kansi auki ja poista laakasuodatin sekä säleikkö.

   ---

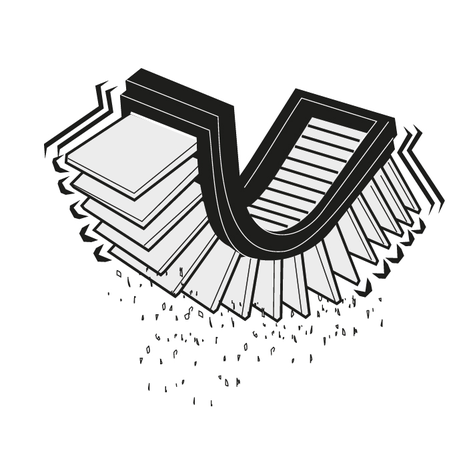

3. Vedä laakasuodatin erilleen jäteastian päälle ja ravistele sitä. Jos se on erittäin likainen, kopistele laakasuodatinta kevyesti jäteastian reunaa vasten.

   ---

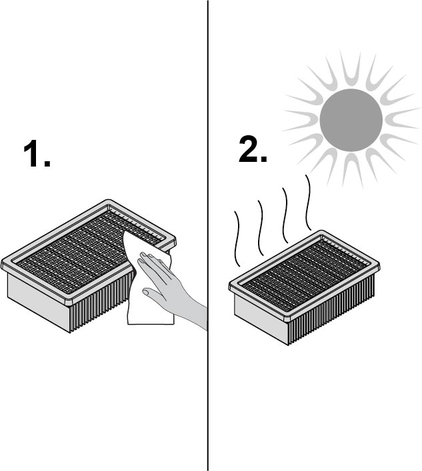

4. Kostea suodatinpuhdistus.

   1. Pyyhi laakasuodatin tarvittaessa varovasti kostealla liinalla. Älä hankaa tai harjaa.

   2. Anna laakasuodattimen kuivua kokonaan ennen kuin käytät sitä uudelleen.

   ---



1. Lattia- ja pehmustepesusuuttimen puhdistusta varten on avattava suutinkiinnitys kiertämällä ja vedettävä ulos sumutussuuttimen kanssa.

   Huomautus

   Säilytä O-rengasta/tiivisterengasta hyvin ja aseta se takaisin paikoilleen puhdistuksen jälkeen.

   ---



2. Puhdista sumutussuuttimessa olevat jäämät juoksevan veden alla.

3. Aseta sumutussuutin suutinkiinnitykseen ja lukitse kiertämällä paikoilleen.

4. Puhdista saumapesusuuttimessa olevat jäämät juoksevan veden alla.

1. Laitepään poistaminen, katso luku Laitepään poistaminen.

2. Puhdasvesisäiliön irrotus säiliöstä, katso luku Puhdasvesisäiliön täyttö

3. Puhdista siivilä.

   1. Irrota vesiletku säiliöstä.

      Siivilä on vesiletkun päässä.

   2. Puhdista siivilä juoksevan veden alla.

      ---



4. Huuhtele puhdasvesisäiliö puhtaalla vedellä.

5. Aseta siivilä puhdasvesisäiliöön.

6. Aseta puhdasvesisäiliö takaisin säiliöön.

• Suuttimesta ei tule vettä

• Suihku epätasainen

• Riittämätön imuteho

• Puhdistusainepumppu äänekäs

Syy:

Puhdasvesisäiliö tyhjä

Élimination:

• Täytä puhdasvesisäiliö.

Syy:

Puhdasvesisiivilä likaantunut,

Élimination:

• Puhdista puhdasvesisiivilä.

Syy:

Puhdasvesisäiliötä ei ole asennettu oikein.

Élimination:

• Asenna puhdasvesisäiliö oikein.

Syy:

Liitäntä varusteen ja suihku-/imurointiletkun välillä ei ole oikein.

Élimination:

• Muodosta oikea liitäntä.

Syy:

Puhdistusainepumppu viallinen,

Élimination:

• ota yhteyttä asiakaspalveluun.

Syy:

Pesuimurin varusteen sumutussuutin on likainen.

Élimination:

• Puhdista vastaavan varusteen sumutussuutin.

Syy:

Vuotoilmaluisti on liian avoin.

Élimination:

• Sulje vuotoilmaluisti.

Syy:

Varusteet, imurointiletku tai suihkuimurointiputket ovat tukossa.

Élimination:

• Poista tukos.

Syy:

Suodatinpussi on täynnä.

Élimination:

• Tyhjennä suodatinpussi.

Syy:

Laakasuodatin on likainen.

Élimination:

• Laakasuodattimen puhdistaminen

Syy:

Laakasuodatin on kulunut.

Élimination:

• Vaihda laakasuodatin.

Syy:

Puhdasvesisäiliö tyhjä

Élimination:

• Täytä puhdasvesisäiliö.

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiömme julkaisemat takuuehdot. Korjaamme laitteessasi mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

Lisätietoja löydät täältä: www.kaercher.com/dealersearch

Lisätietoja takuutiedoista (jos saatavilla) on Kärcherin paikallisen verkkosivuston palvelualueella kohdassa "Lataukset".
