Перед первым применением устройства ознакомиться с данной оригинальной инструкцией по эксплуатации и прилагаемыми указаниями по технике безопасности. Действовать в соответствии с ними.

Сохранять обе брошюры для дальнейшего пользования или для следующего владельца.

Эта поломойно-всасывающая машина предназначена для влажной очистки ровных полов.

Посредством регулировки количества воды и моющего средства машина может быть настроена на выполнение соответствующей задачи. Дозирование моющего средства регулируется путем его добавления в бак.

Рабочая ширина и вместимость баков для чистой и грязной воды (см. главуТехнические характеристики) обеспечивают эффективную очистку при продолжительном использовании.

BD 50/55 W Classic Bp имеет приводной двигатель.

BD 50/55 C Classic Bp не имеет приводного двигателя.

Данное устройство подходит для коммерческого и промышленного использования, например в гостиницах, школах, больницах, фабриках, магазинах, офисах и сдаваемых в аренду помещениях. Использовать данное устройство исключительно в соответствии с указаниями, содержащимися в данной инструкции по эксплуатации.

• Устройство можно использовать только для очистки влагостойких и стойких к полировке гладких полов.

• Устройство не пригодно для очистки замерзших полов (например, на холодильных складах).

• Устройство не пригодно для использования во взрывоопасной среде.

• Эксплуатация устройства допускается на поверхностях с максимальным уклоном (см. главу Технические характеристики).

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и окружающей среды. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Для получения актуальной информации о компонентах см. www.kaercher.de/REACH

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства.

Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство.

Перед первым использованием устройства следует ознакомиться с данной инструкцией по эксплуатации и прилагаемой брошюрой с указаниями по технике безопасности при работе с щеточными моющими машинами № 5.956-251.0 и действовать в соответствии с ними.

Эксплуатация устройства допускается на поверхностях с ограниченным подъемом (см. главу «Технические характеристики»).

Устройство разрешено эксплуатировать только тогда, когда капот и все крышки закрыты.

При отпускании защитного выключателя

прибор выключается.

При обращении с аккумуляторами следует соблюдать следующие предупредительные указания:

	Соблюдать указания, содержащиеся в инструкции по эксплуатации аккумулятора и на аккумуляторе, а также в настоящей инструкции по эксплуатации.
	Использовать приспособления для защиты глаз.
	Не допускать детей к аккумулятору и электролиту.
	Опасность взрыва
	Огонь, искры, открытый свет и курение запрещены.
	Опасность получения химических ожогов
	Первая помощь.
	Предупреждение
	Утилизация
	Не выбрасывать аккумулятор в мусорный контейнер.

---

1. Фильтр для крупных загрязнений
2. Фильтр-уловитель
3. Поплавок
4. Насадка щетки
5. Дисковая щетка
6. Рукоятка
7. Защитный выключатель
8. Сливной шланг бака для грязной воды
9. Крышка бака для грязной воды
10. Подпорная планка для Homebase
11. Бак для грязной воды
12. ** Аккумулятор
13. Фильтр для чистой воды
14. Слив бака для чистой воды
15. Педаль отсоединения щетки
16. Брызговик
17. Бак для чистой воды

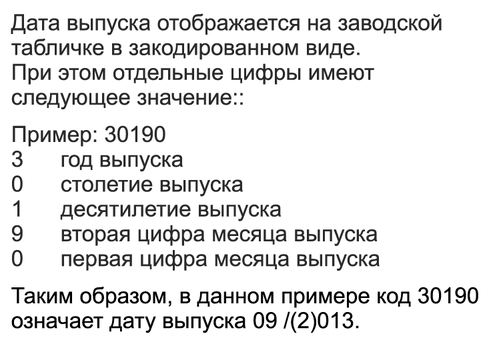

18. Паспортная табличка
19. Хомут шланга
20. Воронка для заполнения бака чистой воды
21. Всасывающая планка
22. Регулировка высоты всасывающей планки
23. Педаль насадки щетки
24. Барашковые гайки для крепления всасывающей планки
25. Регулировка наклона всасывающей планки
26. Всасывающий шланг
27. Дисплей для индикации уровня заполнения чистой водой
28. Регулятор настройки объема воды
29. Разъем для подключения аккумулятора
30. Рычаг всасывающей планки
31. Переключатель программ

** Не входит в комплект поставки

• Элементы управления процессом очистки или ежедневного технического обслуживания – желтого цвета.

• Элементы управления для технического и сервисного обслуживания – светло-серого цвета.

	Сливное отверстие бака для чистой воды
	Сливное отверстие бака для грязной воды
	Уровень заполнения бака для чистой воды (25%)
	Вставлять штекер зарядного устройства здесь
	Точка крепления
	*Держатель для швабры
	ВНИМАНИЕ Неправильное гнездо для подключения Опасность повреждения НЕ вставлять штекер зарядного устройства здесь
	Педаль подъема/опускания головки щетки
	Педаль разблокировки щетки

* опционально

1. Вставить вакуумную планку в держатель таким образом, чтобы профилированный лист располагался над держателем.

2. Затянуть барашковые гайки.

   ---



3. Вставить всасывающий шланг.

ОПАСНОСТЬ

Опасность химического ожога из-за утечки электролита!

Заполнять аккумулятор водой только в разряженном состоянии.

При работе с электролитом использовать защитные очки и немедленно смывать водой брызги электролита, попавшие на кожу или одежду.

ВНИМАНИЕ

Опасность повреждения аккумуляторов!

Использование воды с добавками приведет к аннулированию гарантии на аккумулятор.

Для заливания в аккумуляторы использовать только дистиллированную или деминерализованную воду (EN 50272-T3).

Не использовать сторонние добавки или улучшающие средства.

1. За час до завершения зарядки добавить дистиллированную воду. При этом соблюдать правильный уровень электролита в соответствии с маркировкой на аккумуляторе.

   В конце процесса зарядки все аккумуляторные элементы должны «кипеть».

ВНИМАНИЕ

Опасность повреждения аккумуляторов AGM и гелевых аккумуляторов!

Открытие или просверливание отверстий в корпусе аккумулятора приведет к повреждению аккумулятора AGM или гелевого аккумулятора и его (их) замене.

Не открывать корпус аккумулятора и не сверлить в нем отверстия.

Не накрывать предохранительный клапан и не изменять его.

1. Заряжать аккумуляторы AGM и гелевые аккумуляторы только с помощью указанных зарядных устройств, см. главу:

   <fct:ExternalLink>

   </fct:ExternalLink>
   .

ОСТОРОЖНО

Демонтаж и установка аккумуляторов

Неустойчивое положение машины

При извлечении и установке аккумуляторов убедиться в устойчивом положении машины.

ВНИМАНИЕ

Перепутывание полярности

Разрушение управляющей электроники

При подсоединении аккумулятора следить за правильной полярностью.

ВНИМАНИЕ

Глубокая разрядка

Опасность повреждения

Перед вводом устройства в эксплуатацию зарядить аккумуляторы.

1. Слить грязную воду.

2. Откинуть бак для грязной воды вверх.

3. Вставить аккумуляторные батареи в устройство, как показано на рисунке.

   ---



   115 А·ч, 2.815-091.0

   80 А·ч, 2.815-090.0

   105 А·ч, 2.815-100.0

   ---



   76 А·ч, 2.815-099.0

   1. Проставка

4. Соединить полюсные выводы с соединительными кабелями из комплекта аккумуляторных батарей.

5. Подсоединить питающие кабели к еще свободным полюсам аккумулятора (+) и (-).

6. Соединить штекер аккумулятора на стороне устройства со штекером аккумулятора на стороне аккумулятора.

7. Опустить бак для грязной воды.

1. Перевести переключатель программ в положение «Выкл».

2. Отсоединить вилку аккумулятора.

3. Слить грязную воду.

4. Поднять бак для грязной воды и отставить его в сторону.

5. Отсоединить кабель со стороны прибора от отрицательной клеммы аккумулятора.

6. Отсоединить оставшиеся кабели от аккумулятора.

7. Снять аккумулятор.

8. Утилизировать использованные аккумуляторы согласно действующим нормам.

Время зарядки составляет в среднем прибл. 10-15 часов.

Устройство не может использоваться во время зарядки.

1. Переместить устройство прямо к зарядному устройству, избегая наклонных поверхностей.

2. Извлечь штекер аккумулятора со стороны устройства.

   ---



   1. Штекер аккумулятора, сторона устройства
   2. Штекер аккумулятора, сторона аккумулятора

3. Соединить штекер аккумулятора на стороне аккумулятора с зарядным устройством.

4. Вставить штепсельную вилку зарядного устройства в розетку.

5. Выполнить процесс зарядки в соответствии с инструкцией по эксплуатации зарядного устройства.

6. Соединить штекер аккумулятора на стороне устройства со штекером аккумулятора на стороне аккумулятора.

1. Открыть замок бака для чистой воды.

2. Залить чистую воду (макс. 50 °C) до нижнего края заправочной воронки.

   Примечание

   Шланг для чистой воды в процессе заполнения водой может быть закреплен шланговым хомутом.

3. Закрыть замок бака для чистой воды.

1. Залить моющее средство в бак для чистой воды.

   Примечание

   Крышка заправочной воронки бака для чистой воды может использоваться для отмеривания нужного количества моющего средства. На ее внутренней стороне нанесена шкала.

1. Настроить количество воды на регуляторе в зависимости от загрязнения напольного покрытия.

   Примечание

   Первые попытки очистки выполнять с небольшим количеством воды. Постепенно увеличивать количество воды, пока не будет достигнут желаемый результат.

   Примечание

   Если бак для чистой воды пуст, головка щетки продолжит работать без подачи воды.

Наклон необходимо отрегулировать таким образом, чтобы всасывающие элементы планки равномерно соприкасались с полом по всей длине всасывающей планки.

1. Установить прибор на поверхность без уклона.

2. Переместить прибор на небольшое расстояние вперед.

3. Проверить показания спиртового уровня.

   ---



   1. Винт
   2. Гайка
   3. Спиртовой уровень

4. Открутить гайку.

5. Отрегулировать винт так, чтобы индикатор уровня находился между двумя черточками.

6. Затянуть гайку.

7. Для проверки новой настройки снова переместить устройство вперед на небольшое расстояние. При необходимости повторить процесс регулировки.

Регулировка высоты влияет на изгиб всасывающих кромок при контакте с полом.

1. Немного переместить устройство вперед.

2. Сравнить изгиб всасывающих кромок с рисунком ниже.

   ---



   1. Дистанционный ролик с держателем
   2. Подкладочная шайба
   3. Винт

3. Вывинтить винт.

4. Установить такое количество шайб между всасывающей планкой и дистанционным роликом, чтобы образовался правильный изгиб всасывающей кромки.

5. Остальные шайбы уложить поверх дистанционного ролика.

6. Ввинтить и затянуть винт.

7. Повторить процедуру на втором дистанционном ролике.

8. Немного переместить устройство вперед.

9. Перепроверить изгиб всасывающих кромок по всей длине.

10. При необходимости повторить настройку.

1. Повернуть переключатель выбора программ на нужную программу уборки.

   На дисплее поочередно появляются следующие сообщения:

   • Kärcher

   • Уровень заряда аккумулятора и количество часов работы

   • Время до следующего сервисного обслуживания

   • Версия программного обеспечения, панель управления

   • Уровень заряда аккумулятора и количество часов работы

1. С помощью регулирующего клапана задать объем воды.

2. Нажать на рычаг всасывающей планки вниз.

   Всасывающая планка опускается.

   Начинается процесс очистки пылесосом.

3. Нажать на педаль насадки, расцепить ее, чтобы она двигалась вверх.

4. Отвести защитный выключатель в сторону нажимной ручки.

   Насадка щетки запускается, и устройство движется с заданной скоростью.

1. Отпустить защитный выключатель.

2. Нажать на педаль насадки щетки вниз и зафиксировать ее.

3. Продолжать движение на небольшое расстояние.

   Остатки воды всасываются пылесосом.

4. Поднять всасывающую планку.

   Процесс всасывания продолжается 10 секунд.

5. Перевести переключатель программ в положение «Выкл».

6. При необходимости зарядить аккумулятор.

1. Вынуть сливной шланг из крепления и опустить его в соответствующий сборник воды.

   ---



2. Сжать или перегнуть дозирующее устройство.

3. Открыть крышку дозирующего устройства.

4. Слить грязную воду. Регулировать количество воды сжатием или перегибанием.

5. Промыть бак для грязной воды чистой водой.

1. Открутить резьбовую крышку сливного отверстия бака для чистой воды.

2. Слить чистую воду.

3. Установить резьбовую крышку сливного отверстия бака для чистой воды на место и прикрутить.

   Примечание

   убедиться, что патрубок для присоединения шланга в крышке бака для чистой воды после затягивания находится в самой нижней точке.

1. Нажать на педаль насадки щетки вниз и зафиксировать ее.

2. Поднять всасывающую планку.

3. При транспортировке в транспортных средствах необходимо закрепить устройство от соскальзывания и переворачивания в соответствии с действующими инструкциями.

   ---



• Это устройство разрешается хранить только в помещениях.

• Следует полностью зарядить аккумуляторные батареи перед длительным сроком хранения.

• Необходимо полностью заряжать аккумуляторные батареи не реже одного раза в месяц во время хранения.

• Слить и утилизировать грязную воду и чистую воду.

С торговым представителем можно договориться о регулярной проверке техники безопасности или заключить с ним договор на техобслуживание. Обращайтесь к нам за консультацией.

Подробное описание отдельных работ по техническому обслуживанию см. в главе Работы по техническому обслуживанию.

• Слить грязную воду.

• Промыть бак для грязной воды чистой водой.

• Очистить устройство снаружи, используя для этого влажную тряпку, смоченную в мягком щелочном растворе.

• Проверить ворсовый фильтр, при необходимости очистить.

• Очистить фильтр для крупной грязи.

• Очистить всасывающие кромки, проверить на износ, при необходимости отрегулировать высоту или заменить их.

• Проверить дисковые щетки на износ, при необходимости заменить.

• Зарядить аккумулятор.

  • Если аккумулятор заряжен менее чем на 50 %, зарядить его полностью и без прерываний.

  • Если аккумулятор заряжен более чем на 50 %, зарядить его только в том случае, если в следующий раз предполагается использование устройства на полный заряд аккумулятора.

• При частой эксплуатации заряжать аккумулятор полностью и без прерываний не реже одного раза в неделю.

Подробное описание отдельных работ по техническому обслуживанию см. в главе Работы по техническому обслуживанию.

1. Опорожнить бак для чистой воды и смыть отложения.

2. Очистить фильтр чистой воды.

3. Очистить поплавок и ворсовый фильтр.

4. Проверить полюсные выводы аккумулятора на предмет окисления, при необходимости очистить щеткой. Проследить за прочностью крепления соединительных кабелей.

5. Очистить уплотнения между баком для грязной воды и крышкой и проверить на герметичность, при необходимости заменить.

6. Проверить плотность электролита в элементах обслуживаемых аккумуляторов.

7. При длительных простоях устройство оставлять с полностью заряженными аккумуляторами. Полностью заряжать аккумулятор не реже одного раза в месяц.

• Проводить предписанную проверку с привлечением сервисной службы.

Если всасывающие кромки изношены до отметки износа, их необходимо перевернуть или заменить.

---

1. Отметка износа
2. Всасывающая кромка

1. Снять всасывающую планку.

2. Открутить грибковые ручки.

   ---



3. Снять пластиковые детали.

4. Снять всасывающие кромки.

5. Вставить перевернутые или новые всасывающие кромки.

6. Надеть пластиковые детали.

7. Вкрутить и затянуть грибковые ручки.

1. Открыть крышку бака для грязной воды.

   ---



   1. Фильтр для крупной грязи

2. Снять фильтр для крупной грязи, потянув его вверх.

3. Промыть фильтр для крупной грязи под проточной водой.

4. Вставить фильтр для крупной грязи в бак для грязной воды.

1. Слить чистую воду (см. главу Быстрый слив чистой воды).

2. Отвинтить замок бака для чистой воды.

   ---



   1. Замок бака для чистой воды
   2. Фильтр чистой воды

3. Вынуть фильтр чистой воды и промыть чистой водой.

4. Вставить фильтр чистой воды.

5. Установить на место заглушку бака для чистой воды.

   Примечание: убедиться, что патрубок для присоединения шланга в крышке бака для чистой воды после затягивания находится в самой нижней точке.

1. Открыть крышку бака для грязной воды.

   ---



   1. Фиксирующие крюки
   2. Поплавок
   3. Ворсовый фильтр
   4. Корпус поплавка

2. Ослабить фиксирующие крюки.

3. Вытянуть вниз корпус поплавка.

4. Достать поплавок из корпуса и очистить его.

5. Снять ворсовый фильтр и очистить.

6. Собрать все компоненты в обратной последовательности.

1. Поднять головку щетки.

2. Нажать педаль разблокировки щетки.

3. Вытянуть дисковую щетку сбоку из-под головки щетки.

4. Удерживая новую дисковую щетку под чистящей головкой, прижать ее вверх и зафиксировать.

• Слить и утилизировать грязную воду и чистую воду.

• При возникновении неисправностей, которые не могут быть устранены с помощью данной таблицы, обратиться в сервисную службу.

В каждой стране действуют соответствующие условия гарантии, установленные нашей дочерней сбытовой компанией. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственном браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие, или в ближайшую уполномоченную службу сервисного обслуживания.

Дополнительную информацию можно найти на сайте: www.kaercher.com/dealersearch

---

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу.

Изделие: Equipment Management Plug-in Connect

Тип: 1.127-xxx

2014/53/EС

2011/65/EС

EN 60335-1

EN 623681-1: 2014

EN 62311: 2008

EN IEC 63000: 2018

EN 301 908-1 V15.1.1

EN 301 511 V12.5.1

EN 300 328 V2.2.2

EN 301 489-52 V1.2.1

-

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

---

Лицо, ответственное за ведение документации:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28–40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

г. Винненден, 01.03.
