RCV 2
97782140 (10/23)
Avisos generales
Antes de poner en marcha por primera vez el equipo, lea este manual original y las instrucciones de seguridad adjuntas. Actúe conforme a estos documentos.
Conserve el manual original para su uso posterior o para propietarios posteriores.
Encontrará un código QR® para consultar el manual de instrucciones en línea en
Marcas registradas
El código QR® es una marca registrada de DENSO WAVE INCORPORATED.
Instrucciones de seguridad
Niveles de peligro
PELIGRO
Aviso de un peligro inminente que produce lesiones corporales graves o la muerte.
ADVERTENCIA
Aviso de una posible situación peligrosa que puede producir lesiones corporales graves o la muerte.
PRECAUCIÓN
Aviso de una posible situación peligrosa que puede producir lesiones corporales leves.
CUIDADO
Aviso de una posible situación peligrosa que puede producir daños materiales.
Instrucciones de seguridad para el robot de limpieza
Además de las notas de las instrucciones de uso, también se deben tener en cuenta las normas generales de seguridad y las normas de prevención de accidentes vigentes por ley.
PELIGRO
Riesgo de asfixia. Mantenga los embalajes fuera del alcance de los niños.
PELIGRO
Queda prohibido su uso en entornos explosivos.
PELIGRO
No use el equipo en espacios donde el aire contenga gases inflamables procedentes de la gasolina, el aceite de calefacción, el disolvente, el petróleo o el alcohol (riesgo de explosión).
PELIGRO
No utilice el equipo en espacios con fuego o brasas en una chimenea abierta sin supervisión.
PELIGRO
No utilice el equipo en espacios con velas encendidas sin supervisión.
ADVERTENCIA
Las personas con capacidades físicas, sensoriales o psíquicas limitadas o que carezcan de experiencia y conocimientos sobre el equipo solo pueden utilizar el equipo bajo supervisión correcta o si han recibido formación sobre el uso seguro del equipo por parte de una persona responsable de su seguridad y han comprendido los peligros existentes.
ADVERTENCIA
Niños pueden usar el aparato si están supervisados adecuadamente o han recibido instrucciones sobre su uso por una persona responsable de su seguridad, y si han entendido los riesgos resultantes involucrados.
ADVERTENCIA
Se debe supervisar a los niños para asegurarse de que no jueguen con el aparato.
ADVERTENCIA
Los niños solo pueden realizar la limpieza y el mantenimiento bajo supervisión.
ADVERTENCIA
El equipo contiene componentes eléctricos, por lo que no debe limpiar el equipo con agua corriente.
ADVERTENCIA
Apague el dispositivo de inmediato y desenchufe el cable de alimentación antes de realizar todo trabajo de servicio y mantenimiento.
ADVERTENCIA
No abra la batería. Solo personal calificado debe realizar las reparaciones.
ADVERTENCIA
El robot de limpieza RCV 2 solo debe cargarse en la unidad de carga de una estación de carga con la referencia 9.773-091.0.
PRECAUCIÓN
Solo el servicio de atención al cliente autorizado puede realizar las tareas de reparación y otras tareas en los componentes eléctricos.
PRECAUCIÓN
Apague el equipo antes de cada limpieza o mantenimiento y desenchufe el conector de red.
PRECAUCIÓN
Peligro de lesiones en caso de que piezas móviles del equipo atrapen ropa holgada, cabello o joyas. Mantenga ropa y joyas alejadas de las piezas móviles. Recójase el pelo largo hacia atrás.
PRECAUCIÓN
Peligro de lesiones. No meta los dedos o alguna herramienta en el cilindro de cepillos del equipo en rotación durante su funcionamiento.
PRECAUCIÓN
Tenga en cuenta el riesgo de tropiezo debido al movimiento del robot de limpieza.
PRECAUCIÓN
Riesgo de accidentes y lesiones. Tenga en cuenta el peso del equipo al transportarlo y almacenarlo, véase capítulo Datos técnicos del manual de instrucciones.
PRECAUCIÓN
Los dispositivos de seguridad velan por su seguridad. Nunca modifique ni manipule los dispositivos de seguridad.
CUIDADO
No use agentes abrasivos, ni limpiadores de vidrio o multiuso para la limpieza.
CUIDADO
No utilice el equipo a temperaturas inferiores a 0 °C.
CUIDADO
Utilice el equipo solo en interiores.
CUIDADO
No utilice el equipo en espacios que estén asegurados con un sistema de alarma o un detector de movimientos.
CUIDADO
Proteja el dispositivo contra condiciones climáticas extremas, humedad y calor.
CUIDADO
Utilice el equipo únicamente con temperaturas entre -0 °C y +35 °C.
CUIDADO
Daño del equipo. No suba al equipo y no coloque niños, objetos o animales en él.
CUIDADO
Los objetos, por ejemplo, en las mesas o en los muebles pequeños, pueden caerse si se golpea el equipo.
CUIDADO
El equipo puede quedar atrapado entre los cables eléctricos, manteles, cordones, etc. colgados y derribar objetos.
CUIDADO
Recoja todos los cables del suelo antes de utilizar el equipo para evitar movimientos de arrastre durante la limpieza.
CUIDADO
Recoja los objetos frágiles o sueltos del suelo, como jarrones, para evitar que el equipo choque con ellos y cause daños.
CUIDADO
No utilice el equipo en una zona que esté por encima del suelo, como por ejemplo, un sofá.
CUIDADO
Cierre todas las zonas en las que exista algún peligro de caída a distinto nivel. Por ejemplo, escaleras o galerías sin limitación.
CUIDADO
No utilice el equipo en suelos con líquidos o sustancias pegajosas.
CUIDADO
No utilice el equipo para aspirar alfombras de pelo alto.
CUIDADO
No retire objetos afilados o grandes con el equipo, como vidrios rotos, guijarros o piezas de juguetes.
CUIDADO
No rocíe ningún líquido en el equipo y asegúrese de que el contenedor de polvo esté seco antes de utilizarlo.
CUIDADO
Guarde el equipo completamente cargado y apagado en un lugar fresco y seco.
Nota
Las alfombras negras pueden influir negativamente en el comportamiento al volante.
Instrucciones de seguridad para la estación de carga
PELIGRO
Solo conecte el equipo a corriente alterna. La tensión indicada en la placa de características debe coincidir con la tensión de red.
PELIGRO
Por razones de seguridad, recomendamos utilizar el equipo únicamente mediante un interruptor de corriente de defecto (máximo 30 mA).
PELIGRO
Nunca toque los conectores de red y enchufes con las manos húmedas.
ADVERTENCIA
Conecte el equipo únicamente a una conexión eléctrica instalada por un electricista formado conforme a la norma IEC 60364-1.
ADVERTENCIA
Compruebe la correspondencia de la tensión de red con la tensión indicada en la placa de características del equipo utilizado.
ADVERTENCIA
El equipo contiene componentes eléctricos, por lo que no debe limpiar el equipo con agua corriente.
ADVERTENCIA
Peligro de cortocircuito. Mantenga los objetos conductores (por ejemplo, destornilladores o similares) lejos de los contactos de carga.
ADVERTENCIA
Peligro de cortocircuito. Limpie únicamente en seco los contactos de carga de la estación de carga.
ADVERTENCIA
Cargue la batería únicamente con el cargador original suministrado o con un cargador autorizado por KÄRCHER.
ADVERTENCIA
Peligro de explosión. No cargue una batería no recargable.
ADVERTENCIA
Revise si el cable de red presenta daños antes de cada uso. No use un cable de red dañado. Si está dañado, sustitúyalo por un repuesto autorizado. Puede obtener un nuevo cable de red a través de KÄRCHER o de uno de nuestros distribuidores autorizados.
ADVERTENCIA
La batería solo es adecuada con RCV 2.
ADVERTENCIA
No se deben recargar baterías no recargables.
CUIDADO
Use la estación de carga solo en interiores.
CUIDADO
No coloque la estación de carga cerca de fuentes de calor, por ejemplo, calefactores.
CUIDADO
Guarde la estación de carga solo en interiores, en un lugar fresco y seco.
CUIDADO
Cargue el robot de limpieza al menos una vez al mes para evitar una descarga profunda de la batería.
CUIDADO
Desconecte la estación de carga antes de realizar cualquier trabajo de conservación y mantenimiento.
Símbolos de advertencia
Tenga en cuenta las siguientes advertencias cuando manipule las baterías:
 | No tirar/Mantener alejado del fuego. |
 | No tirar/Mantener alejado del agua. |
Uso previsto
El equipo consta de dos unidades, una estación de carga y un robot de limpieza alimentado por batería.
La unidad está destinada a la limpieza totalmente automática de recubrimientos textiles y duros de suelos en interiores. Puede utilizarse en todos los recubrimientos de suelo habituales para una limpieza de mantenimiento autónoma y continua.
Este equipo se ha desarrollado para el uso en hogares y no ha sido concebido para el uso industrial.
Protección del medioambiente
Los materiales de embalaje son reciclables. No tirar los embalajes a la basura doméstica sino al reciclaje.
Los equipos usados contienen materiales reciclables valiosos que han de ser reciclados. Las baterías contienen sustancias abrasivas que no pueden verterse al medio ambiente. Eliminar los equipos usados y las baterías a través de los sistemas colectores apropiados.
Tener en cuenta las recomendaciones legales a la hora de manipular baterías de iones de litio. Eliminar las baterías gastadas y defectuosas conforme a la normativa aplicable.
Avisos sobre sustancias contenidas (REACH)Encontrará información actualizada sobre las sustancias contenidas en: www.kaercher.de/REACH
Accesorios y repuestos
Utilice únicamente accesorios y repuestos originales, estos garantizan un servicio seguro y fiable del equipo.
Encontrará información sobre los accesorios y repuestos en www.kaercher.com.
Volumen de suministro
El volumen de suministro del equipo se muestra en el embalaje. Compruebe la integridad del volumen de suministro durante el desembalaje. Póngase en contacto con su distribuidor si faltan accesorios o en caso de daños de transporte.

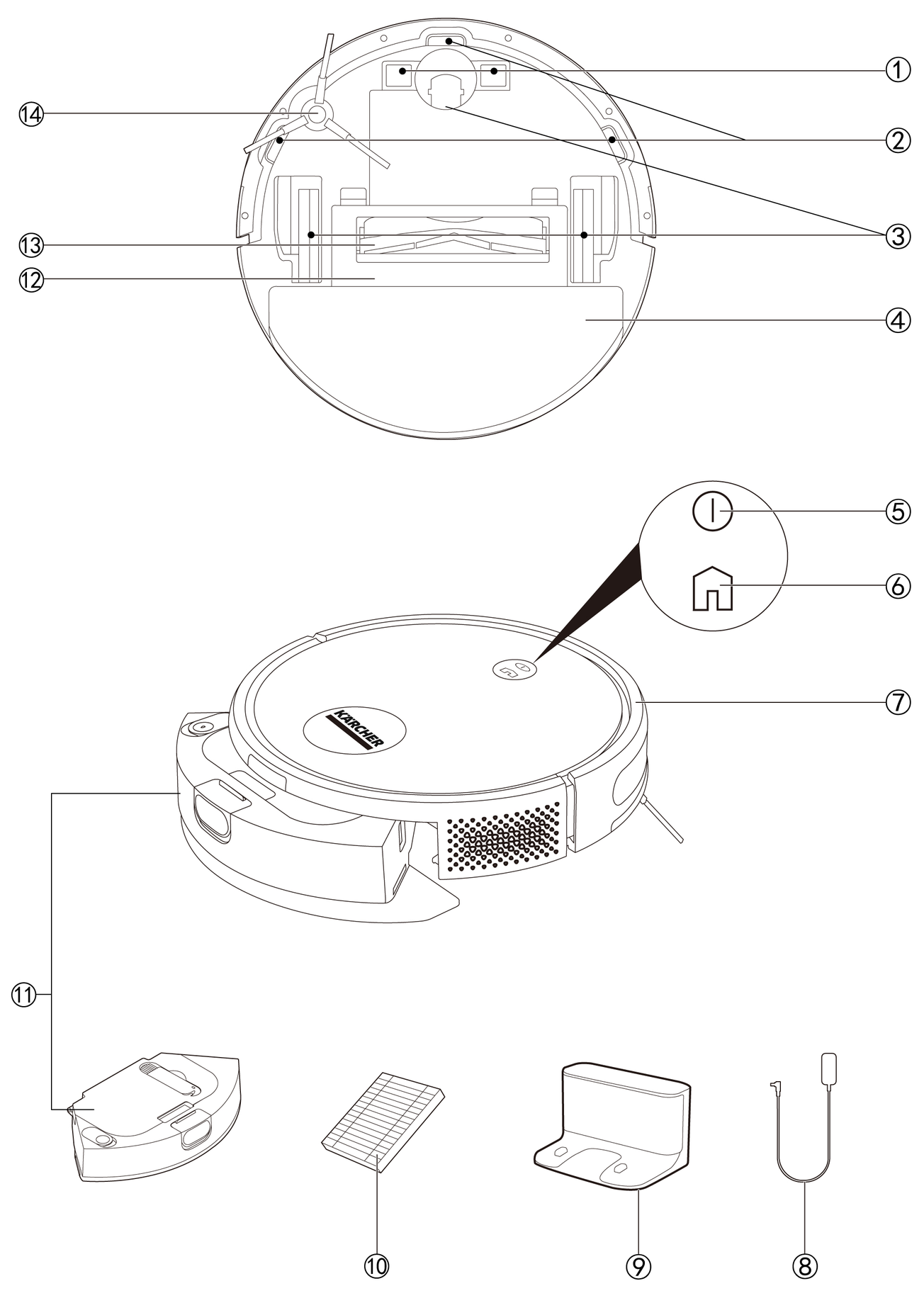

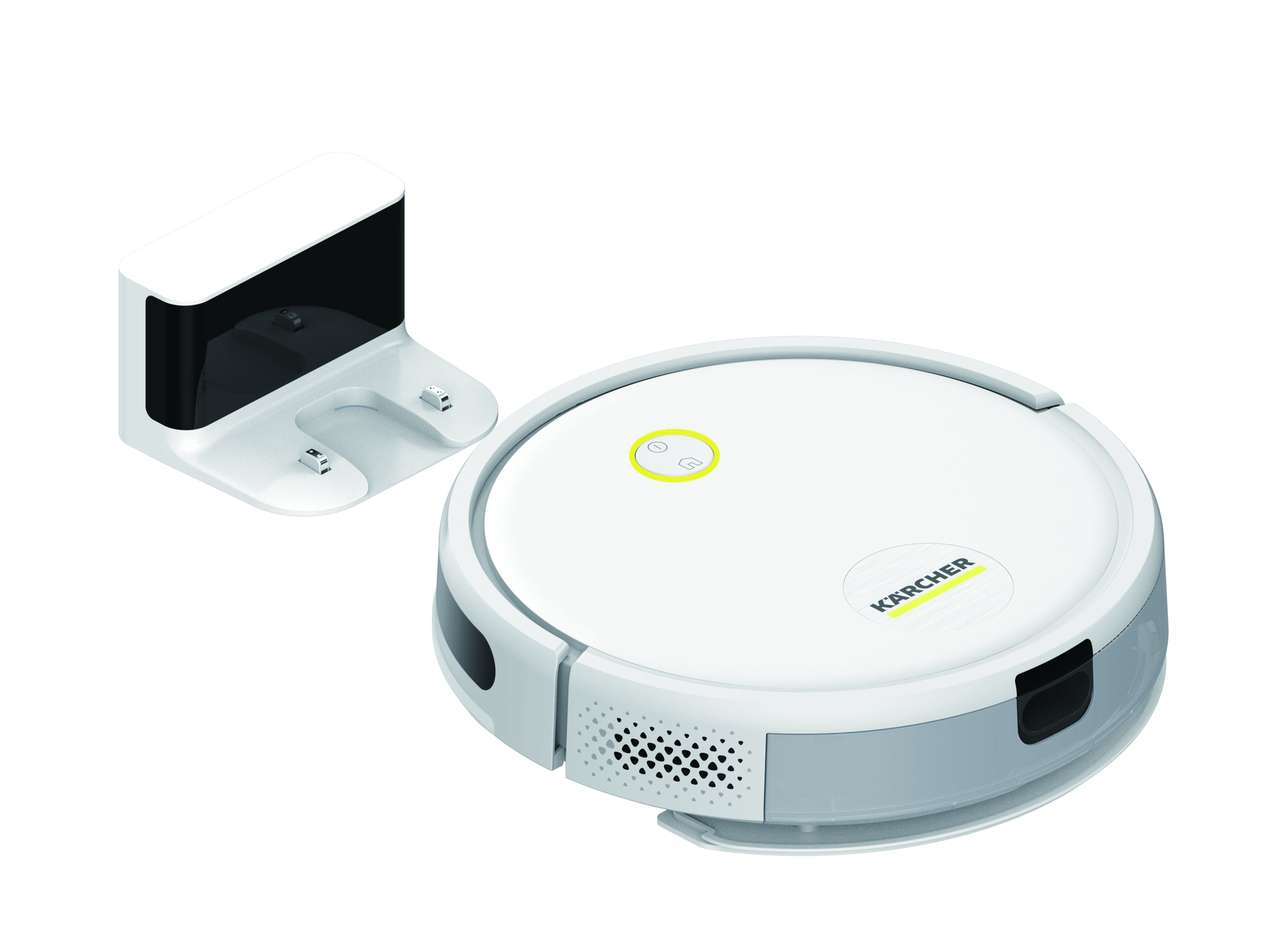

Descripción del dispositivo
- Terminales de batería
- Sensor de caída (x3)
- Rodillo de dirección
- Paño para fregar
- Botón de On/Off
- Botón «Volver a la estación de carga»
- Sensor de colisión
- Suministro eléctrico
- Estación de carga
- Filtro

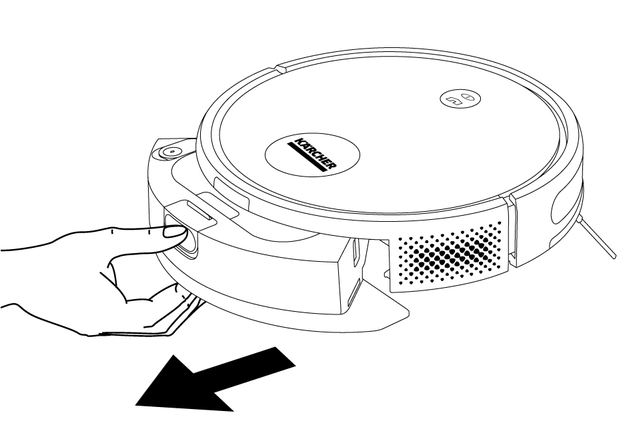

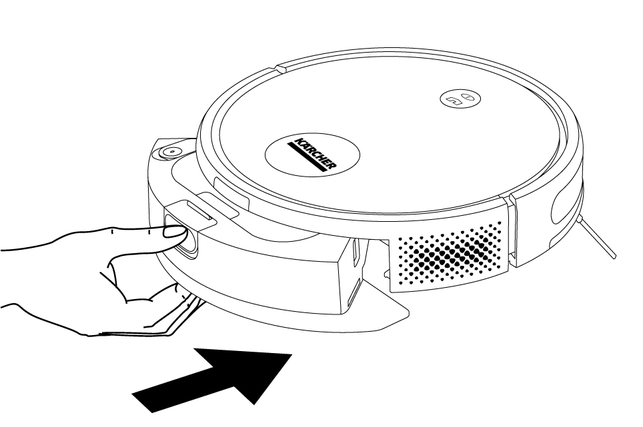

- Recipiente de polvo 2 en 1 con depósito de agua
- Cubierta del cepillo
- Cepillo
- Cepillo lateral
Descripción funcional
El dispositivo consta de una estación de carga y un robot de limpieza alimentado por batería.
El robot de limpieza móvil obtiene su energía de una batería recargable incorporada. El robot de limpieza puede limpiar hasta 130 minutos con una sola carga de batería. Vuelve automáticamente a la estación de carga para recargarse cuando la carga de la batería disminuye.
El robot de limpieza se mueve de forma sistemática. Navega con giroscopio, lo que le permite realizar barridos en zigzag.
El diseño plano del robot de limpieza le permite limpiar debajo de muebles como camas, sofás y armarios.
El robot de limpieza dispone de sensores de caída que detectan escaleras y escalones y evitan caídas, así como sensores de colisión que detectan y evitan obstáculos.
La batería del robot de limpieza se carga en la estación de carga.
Si el robot de limpieza inicia el trabajo de limpieza desde la estación de carga, vuelve a la estación de carga cuando la carga de la batería es insuficiente.
En cuanto finaliza el proceso de carga, el robot de limpieza abandona automáticamente la estación de carga y continúa el trabajo de limpieza. El robot de limpieza también vuelve a la estación de carga cuando ha terminado de limpiar.
Indicadores de estado
Indicador LED | Estado |
|---|---|
Se ilumina en azul | Se desplaza de forma autónoma |
Parpadea lentamente en azul | Conducción autónoma en pausa |
Parpadea rápidamente en azul | Modo de conexión WLAN |
Parpadea lentamente en verde | Robot de limpieza cargando |
Se ilumina en verde | Robot de limpieza completamente cargado o conectado con éxito |
Parpadea lentamente en rojo | Batería demasiado baja para arrancar |
Parpadea rápidamente en rojo | Caso de error |
Funciones
Botón | Instrucción |
|---|---|
 | Modo de espera/carga: Pulse una vez para iniciar la limpieza de todas las habitaciones en modo silencioso. Pulse de nuevo para pausar la tarea. |
 | En modo espera/limpieza: Pulse una vez para poner en marcha la máquina para la recarga. En modo de recarga: Pulse una vez para hacer una pausa. En modo de carga: Fallo |
 | En modo de carga: Pulsar una vez, la máquina retrocederá completamente fuera de la estación de carga y girará 180 ° a la derecha. En modo de no carga: Pulsar para pasar al modo de control manual y la máquina avanza; soltar, la máquina se para. |
 | En modo de carga: Pulsar una vez, la máquina retrocederá completamente fuera de la estación de carga y girará 180 ° a la derecha. En modo de no carga: Pulse una vez para cambiar al modo de control manual y la máquina girará 180° hacia la derecha. |
 | En modo de carga: Pulsar una vez, la máquina retrocederá completamente fuera de la estación de carga y girará 180 ° a la derecha. En modo de no carga: Pulsar para pasar al modo de control manual y la máquina girará a la derecha; soltar, la máquina se para. |
 | En modo de carga: Pulsar una vez, la máquina retrocederá completamente fuera de la estación de carga y girará 180 ° a la derecha. En modo de no carga: Pulsar para pasar al modo de control manual y la máquina girará a la izquierda; soltar, la máquina se para. |
 | En modo de espera/carga: Pulse una vez para iniciar la limpieza de todas las habitaciones. Pulse de nuevo para pausar la tarea. En modo de funcionamiento: Pulse una vez para pausar la tarea. |
 | Modo de espera/carga: Pulse una vez para iniciar la limpieza en espiral de un área con un radio de 0,6 m. Pulse de nuevo para detener la tarea. |
 | Modo de espera/carga: Pulse una vez para iniciar la limpieza a lo largo de la pared. Pulse de nuevo para detener la tarea. |
 | Con cada pulsación, la potencia de aspiración aumenta un nivel y, tras alcanzar el nivel más alto, salta al nivel más bajo. |
 | Con cada pulsación, la cantidad de agua aumenta un nivel y, tras alcanzar el nivel más alto, salta al nivel más bajo. |
Nota
El mando a distancia utiliza baterías AAA.
Las baterías no recargables no deben recargarse.
No deben mezclarse distintos tipos de baterías ni baterías nuevas y usadas.
Las baterías deben insertarse con la polaridad correcta.
Las baterías gastadas deben retirarse del dispositivo y eliminarse de forma segura.
Si el dispositivo no se va a utilizar durante un largo período de tiempo, retire las baterías.
Los terminales de alimentación no deben cortocircuitarse.
Abra la tapa del compartimento de las baterías situado en la parte posterior del mando a distancia y extraiga/monte la batería AAA.

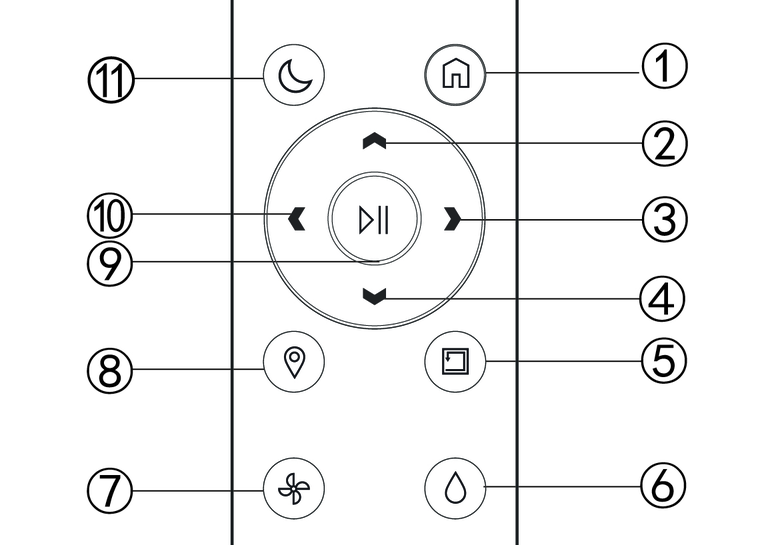

Mando a distancia
Botón «Volver a la estación de carga»
Avanzar
Girar a la derecha
La máquina gira 180° a la derecha
Limpieza de bordes
Ajuste de la cantidad de agua
Ajuste de la potencia de aspiración
Limpieza de manchas
Inicio/Pausa
Girar a la izquierda
Limpieza silenciosa
Modo de reposo
El robot de limpieza pasa automáticamente al modo de reposo tras 5 minutos de inactividad. Pulse cualquier tecla para despertarlo.
El robot de limpieza no pasa al modo de reposo cuando está en la estación de carga.
El robot de limpieza se apaga automáticamente si está en modo de reposo durante más de 6 horas
Modo de error
Si el robot de limpieza sufre algún error durante el funcionamiento, el indicador parpadea en rojo y suena una señal.
Para encontrar la solución, véase el capítulo(→).
Si no se realiza ninguna acción en 5 minutos, el robot de limpieza pasa automáticamente al modo de reposo.
Primera puesta en marcha

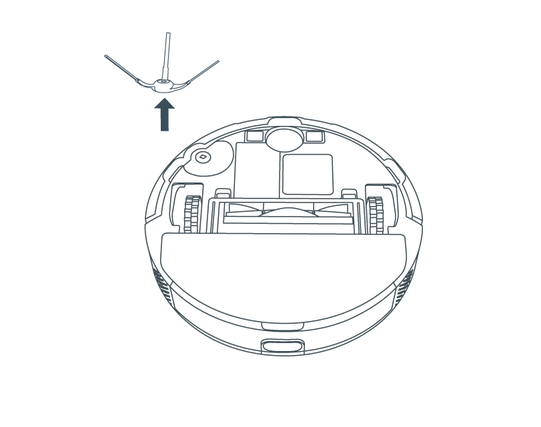

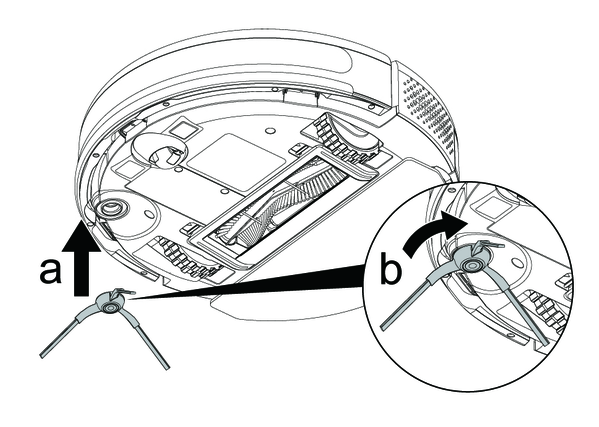

Instalación del cepillo lateral
Voltee el robot de limpieza.
Inserte el cepillo lateral.
Cargador
ADVERTENCIA
Únicamente cargue el aparato usando el cargador original SAW12G-200-0600G provisto o con un cargador aprobado por KÄRCHER.
Use el siguiente adaptador:
Tipo de aparato: RCV 2
Alimentación de corriente:Estación de acoplamiento 9.773-091.0
Instalación de la estación de carga
ADVERTENCIA
El robot de limpieza RCV 2 solo puede cargarse en el cargador de la estación de carga 9.773-091.0 y el cargador SAW12G-200-0600G.

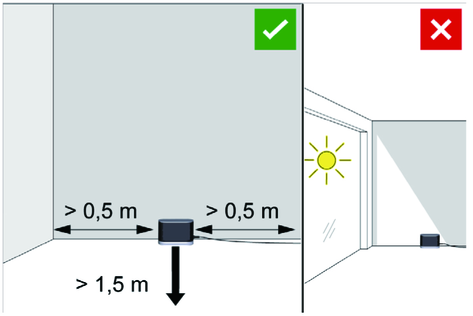

Seleccione la ubicación de forma que el robot de limpieza pueda llegar fácilmente a la estación de carga.
Garantice una distancia de al menos 0,5 m a la izquierda y a la derecha de la estación de carga y una distancia de al menos 1,5 m delante de la estación de carga.
La ubicación no debe estar expuesta a la luz solar directa.
Configure la estación de carga

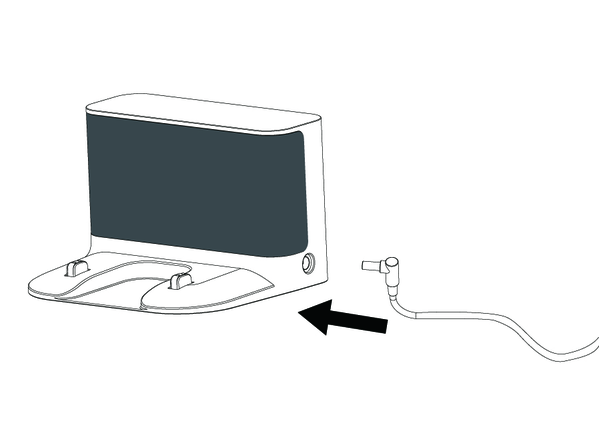

Enchufe el conector del dispositivo de cable de red en el soporte del cable situado en el lateral de la estación de carga.
Enchufe el conector de red.

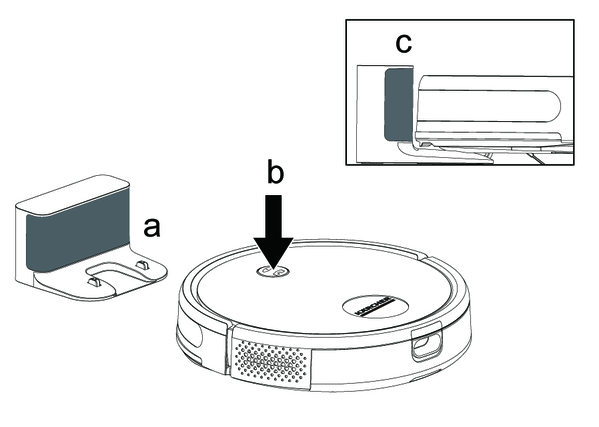

Conexión del robot de limpieza con la estación de carga
Coloque el robot de limpieza en el suelo delante de la estación de carga.
Presione y mantenga presionado el interruptor On/Off durante 3 segundos.
El robot de limpieza se enciende.
En cuanto se encienda el indicador, coloque el robot de limpieza manualmente en la estación de carga y asegúrese de que los contactos de carga hayan establecido un buen contacto.
Tras la primera puesta en marcha, el robot de limpieza se desplaza automáticamente a la estación de carga.
Conexión de robots de limpieza con wifi y app
El robot de limpieza se puede controlar directamente mediante los botones del dispositivo, el mando a distancia o mediante una app a través de un dispositivo móvil con wifi. Para poder utilizar todas las funciones disponibles, recomendamos manejar el robot de limpieza a través de la app Kärcher Home Robots.
Antes de descargar la app, asegúrese de que se cumplen las siguientes condiciones:
El dispositivo móvil está conectado a internet.
La red wifi de 2,4 GHz del router está activada.
Se garantiza una cobertura wifi suficiente.
Nota
Será más cómodo conectarse al robot con el Buletooth del móvil activado.
Descargue la app Kärcher Home Robots en la Apple App Store® o la ™ store.
™ y ™ son marcas comerciales o marcas registradas de Google Inc.
® y ® son marcas comerciales o marcas registradas de Apple Inc.
La app Kärcher Home Robots ofrece, entre otras, las siguientes funciones principales:
Fijación de horarios
Notas sobre fallos o averías y el progreso de la limpieza
Ajuste de las preferencias de limpieza (modos de aspiración)
Activación/Desactivación del modo «No molestar»
Preguntas frecuentes con instrucciones detalladas para la resolución de problemas
Datos de contacto de los Centros de Servicio KÄRCHER
Descargue la app KÄRCHER Home&Garden en la App Store de Apple o la Google Play Store.
Abra la app Kärcher Home Robots.
Cree una cuenta (si aún no está registrado).
Añada el robot de limpieza deseado.
Siga las instrucciones paso a paso de la app.
Conexión del robot de limpieza con la app Kärcher Home Robots y red wifi:
Puesta en funcionamiento
Instalación del recipiente de polvo 2 en 1 con depósito de agua
El recipiente de polvo 2 en 1 con depósito de agua puede contener una pequeña cantidad de agua residual debido al control de calidad. Esto es normal.
Utilice el recipiente de polvo 2 en 1 con depósito de agua cuando desee limpiar en seco y en húmedo.
Para la limpieza en seco, retire el paño para fregar y el soporte del paño para fregar, véase el capítulo
<fct:ExternalLink>
</fct:ExternalLink>
.</fct:ExternalLink>
Empuje el recipiente de polvo 2 en 1 con depósito de agua hasta que encaje de forma audible.
Retirada del recipiente de polvo 2 en 1 con depósito de agua
Presione el elemento de fijación.
Retire el recipiente de polvo 2 en 1 con depósito de agua.

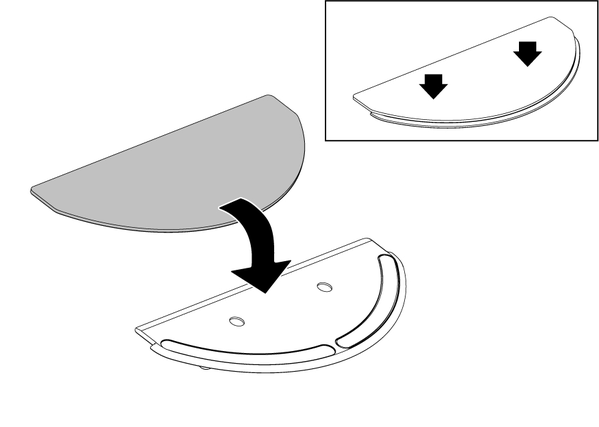

Instalación del soporte del paño para fregar con paño para fregar
Acople el paño para fregar en el soporte del paño para fregar.
Presione el paño para fregar contra el soporte del paño para fregar.
Presione sobre la cinta de autocierre.

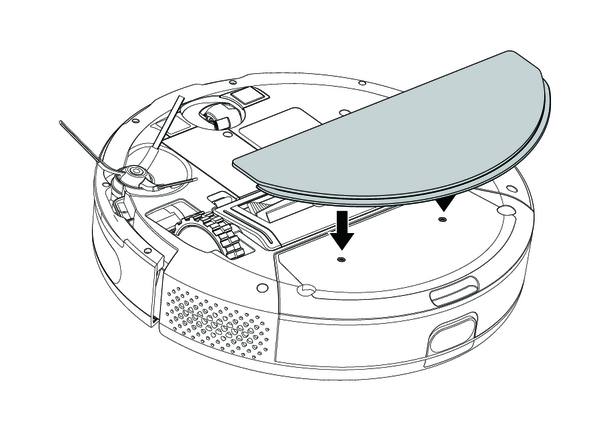

Instale el soporte del paño para fregar.

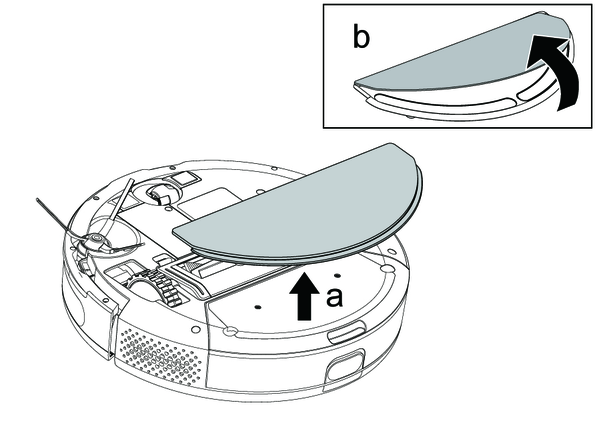

Retirada del soporte del paño para fregar con paño para fregar
Presione cualquier botón.
El robot de limpieza se detiene.
Retire el soporte del paño para fregar.
Restablecimiento de la conexión WLAN
Si cambia de router o cambia su contraseña WLAN, debe restablecer la conexión WLAN del robot de limpieza.
Nota
Solo se admiten redes WLAN de 2,4 GHz.
Encienda el robot de limpieza, véase el capítulo
<fct:ExternalLink>.
</fct:ExternalLink>Pulse simultáneamente la tecla On/Off y la tecla «Volver a la estación de carga» durante 7 segundos hasta que escuche el mensaje de voz: «Restablecimiento de la conexión WLAN y entrada en el modo de configuración de red».
Conecte el robot de limpieza a la estación de carga, véase el capítulo
<fct:ExternalLink>.
</fct:ExternalLink>
Restablecimiento de la configuración de fábrica
Mantenga pulsada la tecla «Volver a la estación de carga» durante 5 segundos hasta que suene una señal.
Siga manteniendo pulsada la tecla «Volver a la estación de carga» durante 5 segundos hasta que suene una señal.
Se han restablecido los ajustes de fábrica.
Servicio
CUIDADO
Daños por humedad
Retire paño para fregar con su soporte antes de la carga y cuando no se use, véase el capítulo Retirada del soporte del paño para fregar con paño para fregar.
Encendido del robot de limpieza
Nota
Coloque el robot de limpieza directamente sobre la estación de carga si no se puede encender debido a un estado de carga insuficiente, véase el capítulo (→).
Mantenga pulsado el botón On/Off cuando el robot de limpieza esté en modo de espera y no en la estación de carga.
La luz indicadora parpadea mientras el robot de limpieza se pone en marcha y luego se enciende de forma constante.
El robot de limpieza emite una señal acústica cuando finaliza la puesta en marcha.
Coloque el robot de limpieza directamente sobre la estación de carga.
Pulse el botón On/Off.
En funcionamiento, el robot de limpieza comienza a limpiar.
Ajuste de los modos de limpieza
Los modos de limpieza solo pueden ajustarse con la app. La descarga de la aplicación se describe en el capítulo
<fct:ExternalLink>
</fct:ExternalLink>
. </fct:ExternalLink>
Están disponibles los siguientes modos de limpieza:
Limpieza en seco
Limpieza combinada
Limpieza en húmedo
La potencia de aspiración y la cantidad de agua pueden ajustarse en cada uno de los modos de limpieza.
Potencia de aspiración:
Silenciosa
Estándar
Media
Turbo
Cantidad de agua:
Baja
Media
Alta
Apagado del robot de limpieza
Nota
El robot de limpieza no se puede apagar cuando está en la estación de carga.
Nota
Cargue el robot de limpieza a tope antes de interrupciones prolongadas del trabajo.
CUIDADO
Daños por humedad
Retire el paño para fregar y el soporte del paño para fregar, véase el capítulo Retirada del soporte del paño para fregar con paño para fregar.
Mantenga pulsado el botón On/Off cuando el robot de limpieza esté en modo de espera y no en la estación de carga.
El robot de limpieza se apaga.
Interrupción de la limpieza
Pulse cualquier tecla durante la limpieza.
El robot de limpieza se detiene.
Pulse la tecla On/Off.
La limpieza se reanuda.
Pulse la tecla «Volver a la estación de carga».
La limpieza se cancela y el robot de limpieza vuelve a la estación de carga.
Envío manual del robot de limpieza para su carga
Si el robot de limpieza está en movimiento, pulse cualquier tecla.
El robot de limpieza se detiene.
Pulse la tecla «Volver a la estación de carga».
El robot de limpieza se desplaza a la estación de carga para cargarse.
El robot de limpieza vuelve automáticamente a la estación de carga para cargarse cuando ha terminado una tarea de limpieza o cuando se queda sin energía durante una operación de limpieza.
Limpieza en seco
En caso necesario, vacíe el recipiente de polvo (véase el capítulo
<fct:ExternalLink>).
</fct:ExternalLink>Introduzca el paño seco en el soporte para paños, véase el capítulo
<fct:ExternalLink>.
</fct:ExternalLink>Pulse la tecla On/Off.
El robot de limpieza comienza la limpieza.
Fregado húmedo
Nota
Después de vaciar el depósito de agua, pueden quedar gotas en las mangueras. Si el robot de limpieza se pone en marcha con el depósito de agua vacío, estas gotas pueden descargarse.
CUIDADO
Daños en el recipiente de polvo 2 en 1 debido a la corrosión y a los materiales de contenido químico
No introduzca detergentes, desinfectantes ni otros productos de limpieza en el recipiente de polvo 2 en 1.
No vierta agua caliente en el recipiente de polvo 2 en 1.
No sumerja el recipiente de polvo 2 en 1 en agua.
Presione cualquier botón.
El robot de limpieza se detiene.
Retire el recipiente de polvo 2 en 1 con depósito de agua.
<fct:ExternalLink>
</fct:ExternalLink>Rellene agua.
Tire hacia arriba de la lengüeta de goma.
Llene con agua.
Presione la lengüeta de goma hacia abajo.
Instale el recipiente de polvo 2 en 1 con depósito de agua.
Humedezca el paño para fregar bajo el grifo y escúrralo para eliminar el agua sobrante.
Instale el paño para fregar, véase el capítulo
<fct:ExternalLink>.
</fct:ExternalLink>Pulse el botón On/Off.
El robot de limpieza comienza a limpiar.

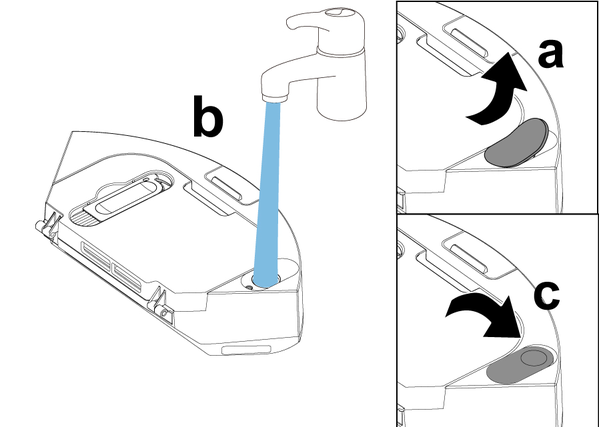

Rellenar agua
Presione cualquier botón.
El robot de limpieza se detiene.
Retire el recipiente de polvo 2 en 1 con depósito de agua.
Rellene agua.
Tire hacia arriba de la lengüeta de goma.
Llene con agua.
Presione la lengüeta de goma hacia abajo.
Instale el recipiente de polvo 2 en 1 con depósito de agua.
Pulse el botón On/Off.
La limpieza continúa.
Vaciado del recipiente de polvo 2 en 1 con depósito de agua
Presione cualquier botón.
El robot de limpieza se detiene.
Retire el recipiente de polvo 2 en 1 con depósito de agua.
Vacíe el recipiente de polvo 2 en 1 con depósito de agua.
Abra la chapaleta del filtro.
Vacíe el recipiente de polvo 2 en 1 con depósito de agua.
Cierre la chapaleta del filtro.
Instale el recipiente de polvo 2 en 1 con depósito de agua.
Pulse el botón On/Off.
La limpieza continúa.
Limpieza del paño para fregar
El paño para fregar puede limpiarse durante un proceso de limpieza.
Presione cualquier botón.
El robot de limpieza se detiene.
Retire el soporte del paño para fregar.
Limpie el paño para fregar.
Instale el paño para fregar, véase el capítulo Instalación del soporte del paño para fregar con paño para fregar.
Pulse el botón On/Off.
La limpieza continúa.
Transporte
En la medida de lo posible, solo transporte o devuelva el equipo en su embalaje original. Si el embalaje original no está disponible, póngase en contacto con nuestro servicio de asistencia técnica.
Instrucciones de seguridad relativas al transporte
La batería de iones de litio está sujeta a los requerimientos relativos al transporte de mercancías peligrosas.
Si una batería no presenta daños y funciona correctamente, el usuario puede transportarla en el área de circulación pública sin otras restricciones.
En caso de envío por terceros (empresa de transporte), tenga en cuenta los requerimientos relativos al embalaje y el marcado.
Tenga en cuenta las normativas nacionales.
Almacenamiento
CUIDADO
Daños en el robot de limpieza por almacenamiento incorrecto
No coloque ningún objeto sobre el robot de limpieza.
Guarde el robot de limpieza completamente cargado y apagado en un lugar fresco y seco.
Nota
Para evitar una descarga completa de la batería, recargue completamente el robot de limpieza después de 5 meses como máximo.
Limpie el robot de limpieza, véase el capítulo (→).
Cargue el robot de limpieza a tope, véase el capítulo Envío manual del robot de limpieza para su carga.
Desenchufe el cargador del tomacorriente y de la estación.
Apague el robot de limpieza, véase el capítulo Apagado del robot de limpieza.
Guarde el robot de limpieza en un lugar fresco y seco.
Cuidado y mantenimiento
Limpieza
Antes de proceder a su limpieza y mantenimiento, apague el dispositivo y desenchufe el adaptador de corriente. Cualquier tarea de mantenimiento debe ser llevada a cabo por un representante de mantenimiento autorizado. Para obtener un rendimiento óptimo, siga las siguientes instrucciones para limpiar y mantener el robot con regularidad. La frecuencia de limpieza y sustitución dependerá de sus hábitos de uso del robot.

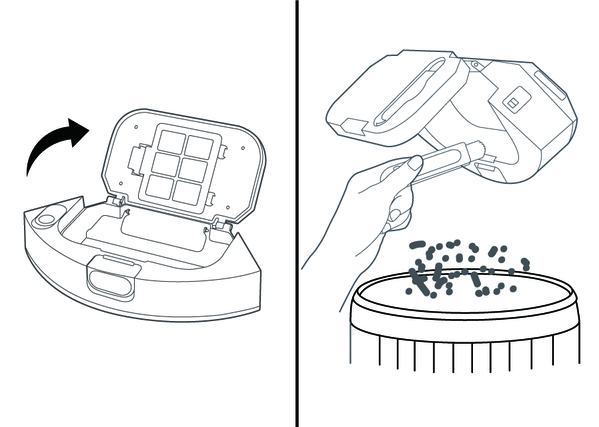

Limpieza del recipiente de polvo 2 en 1 y el filtro
CUIDADO
Cuando vuelva a instalar el recipiente de polvo 2 en 1, asegúrese de escuchar el clic que confirme que se ha fijado en su sitio.
Pulse cualquier botón para retirar el recipiente de polvo 2 en 1.
El robot de limpieza se detiene.
Abra la tapa del recipiente de polvo 2 en 1.

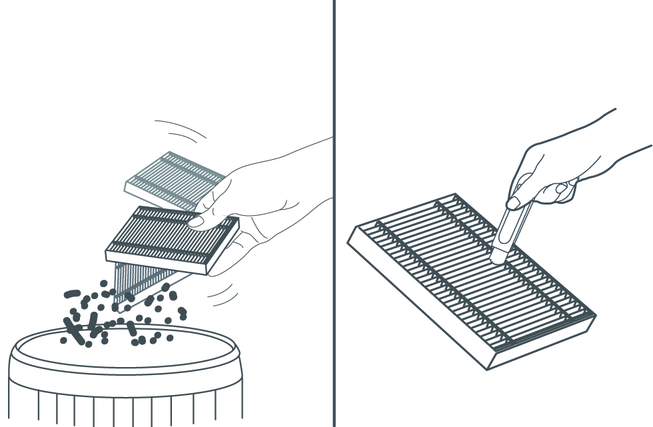

Vacíe el recipiente de polvo 2 en 1 con depósito de agua y sacúdalo para eliminar todos los restos, ver capítulo.Vaciado del recipiente de polvo 2 en 1 con depósito de agua
Retire el filtro, extraiga la herramienta de limpieza del recipiente de polvo 2 en 1 para limpiar el filtro.
Vuelva a instalar el recipiente de polvo 2 en 1 en el Robot, ver capítulo.(→)

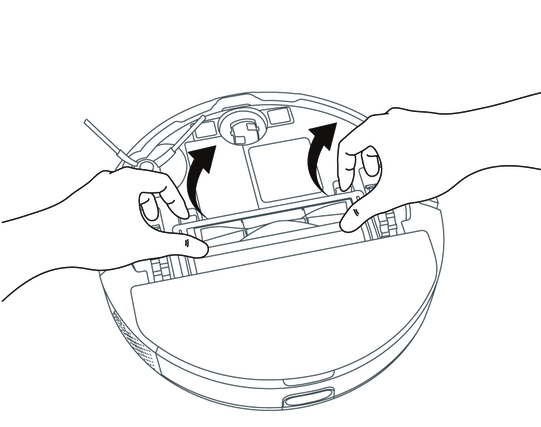

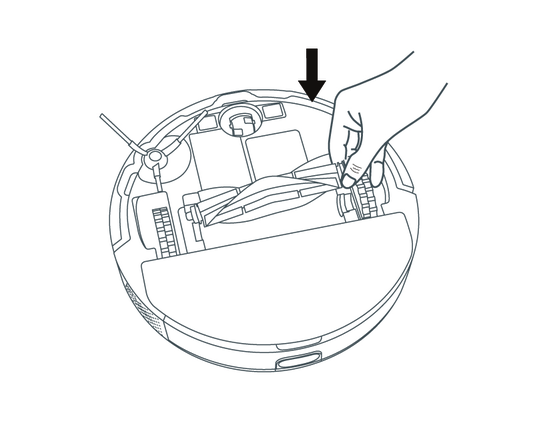

Limpieza del cepillo rotativo
Voltee la unidad principal, empuje las lengüetas de liberación con ambas manos para desbloquear el protector del cepillo, como se muestra.

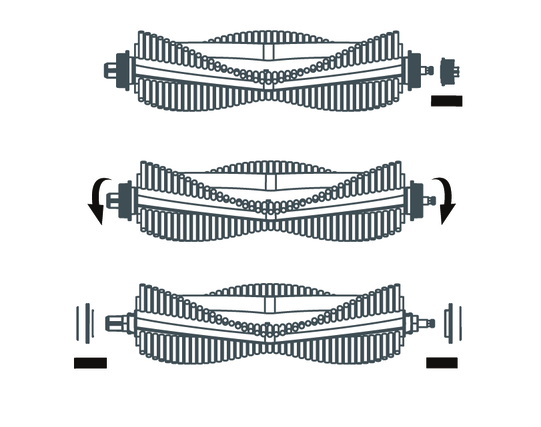

Retire el cepillo rotativo. Limpie el pelo enredado en el cepillo rotativo y los residuos con una tijera o una herramienta de limpieza.
Utilice también una herramienta de limpieza para limpiar el polvo de la ranura.
Vuelva a instalar el cepillo rotativo introduciendo primero el extremo fijo que sobresale.

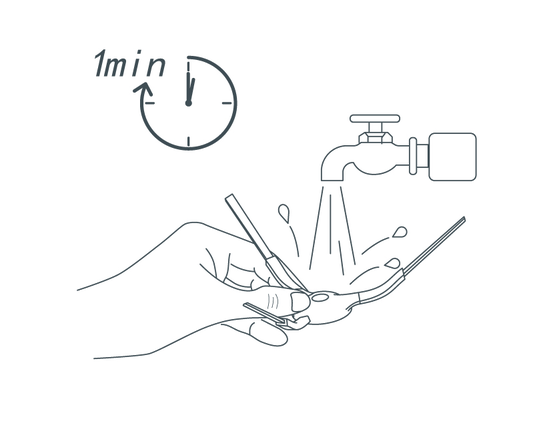

Limpieza del cepillo lateral
Las sustancias extrañas, como el pelo, pueden enredarse fácilmente en el cepillo lateral, por lo que es mejor limpiarlo con regularidad.
Retire el cepillo lateral.
Desenrolle y retire con cuidado cualquier pelo o sustancia que haya quedado envuelta entre la unidad principal y el cepillo lateral.
Limpie el cepillo lateral con agua.

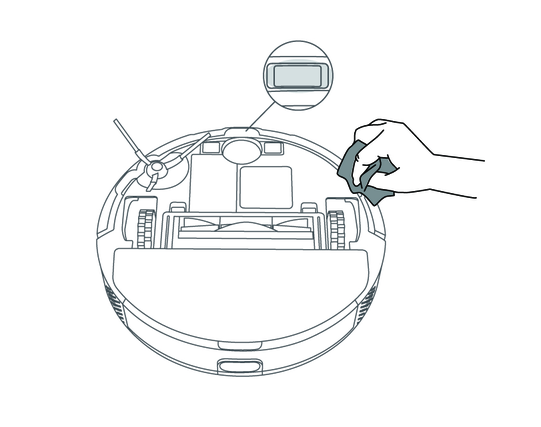

Limpieza de los sensores y las clavijas de carga
Para mantener el mejor rendimiento, limpie los sensores y las clavijas de carga con regularidad.
Limpie el polvo de los sensores y las clavijas de contacto de carga con un paño suave y seco o un cepillo de limpieza.
Limpieza de los sensores de caída
Limpie los sensores de caída mensualmente.
Limpiar los sensores de caída con un paño suave.
Sustitución

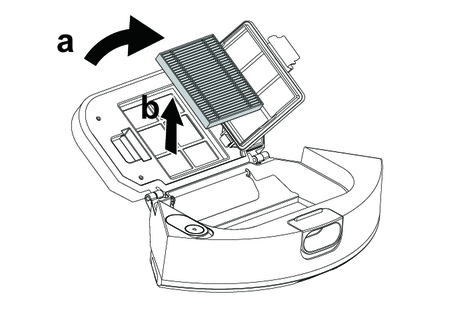

Sustitución del filtro
Recomendamos sustituir el filtro al cabo de 3 a 6 meses.
Presione cualquier botón.
El robot de limpieza se detiene.
Retire el recipiente de polvo 2 en 1 con depósito de agua, véase el capítulo Retirada del recipiente de polvo 2 en 1 con depósito de agua.
Retire el filtro.
Abra la chapaleta del filtro.
Retire la chapaleta del filtro.
Retire el filtro.
Instale el nuevo filtro.
Encaje el filtro.
Encaje la chapaleta del filtro.
Cierre la chapaleta del filtro.
Instale el recipiente de polvo 2 en 1 con depósito de agua, véase Instalación del recipiente de polvo 2 en 1 con depósito de agua.
Pulse el botón On/Off.
La limpieza continúa.
Sustitución del cepillo
Recomendamos sustituir el cepillo después de 6 a 12 meses.
Desmonte el cepillo.
Presione las pinzas.
Retire la cubierta del cepillo.
Retire el cepillo.
Retire el cojinete del cepillo.
Monte el nuevo cepillo.
Coloque el cojinete del cepillo.
Inserte el cepillo.
Coloque la cubierta del cepillo y presiónela hacia abajo hasta que encaje de forma audible.
Sustitución del cepillo lateral
Recomendamos sustituir el cepillo lateral al cabo de 3 a 6 meses.
Voltee el robot de limpieza.
Retire el cepillo lateral.
Instale el nuevo cepillo lateral.
Sustitución de la batería
La batería ha llegado al final de su vida útil si el robot de limpieza se dirige constantemente a la estación de carga después de una breve operación de limpieza.
Desconecte el robot de limpieza, véase el capítuloApagado del robot de limpieza.
Envíe el robot de limpieza al servicio de postventa. Respete la normativa para el envío de baterías de iones de litio, véase el capítuloTransporte.
Ayuda en caso de fallos
A menudo, las causas de los fallos son simples y pueden solucionarse con ayuda del siguiente resumen. En caso de duda o fallos no mencionados aquí, contactar con el servicio de posventa.
La batería no se carga
Causa:
Contactos de carga sucios.
Solución:
Limpie los contactos de carga tanto de la estación de carga como del robot de limpieza con un paño seco.
Causa:
Temperatura ambiente inferior a 0 °C o superior a 35 °C.
Solución:
Use el equipo a temperaturas superiores a 0 °C e inferiores a 35 °C.
El robot de limpieza no vuelve a la estación de carga
Causa:
La batería está descargada.
Solución:
Coloque manualmente el robot de limpieza en la estación de carga y deje que se cargue a tope.
Causa:
El robot de limpieza está demasiado lejos de la estación de carga.
Solución:
Acerque el robot de limpieza a la estación de carga.
Coloque el robot de limpieza manualmente sobre la estación de carga.
Causa:
No hay suficiente espacio alrededor de la estación de carga.
Solución:
Asegúrese de que hay espacio suficiente alrededor de la estación de carga, véase el capítulo Instalación de la estación de carga.
Causa:
Hay demasiados obstáculos alrededor de la estación de carga.
Solución:
Coloque la estación de carga en una zona más despejada, véase el capítulo Instalación de la estación de carga.
El robot de limpieza emite ruidos inusuales
Causa:
Un objeto extraño pudo haber quedado atrapado en el cepillo, en el cepillo lateral o en una rueda.
Solución:
Desconectar el robot de limpieza.
Retire los objetos extraños.
El robot de limpieza no sigue limpiando
Causa:
El robot de limpieza está en modo «No molestar».
Solución:
Asegúrese de que el robot de limpieza no está en modo «No molestar».
Causa:
El robot de limpieza se carga manualmente o se ha colocado en la estación de carga.
Solución:
Espere hasta que el robot de limpieza esté completamente cargado.
El robot de limpieza no arranca
Causa:
La temperatura ambiente es inferior a 0 °C o superior a 35 °C.
Solución:
Utilice el robot de limpieza a temperaturas superiores a 0 °C e inferiores a 35 °C.
Causa:
El estado de carga es demasiado bajo.
Solución:
Cargue el robot de limpieza.
Causa:
El sensor de colisión está sucio o demasiado cerca de la pared virtual.
Solución:
Retire los objetos extraños golpeando con cuidado el sensor de colisión.
Mueva el robot de limpieza a otro lugar y enciéndalo.
Causa:
Los sensores de caída están sucios.
Solución:
Limpie los sensores de caída con un paño seco.
Causa:
El recipiente de polvo 2 en 1 con depósito de agua o el recipiente de polvo no están instalados o están instalados incorrectamente.
Solución:
Asegúrese de que el recipiente de polvo 2 en 1 con depósito de agua o el recipiente de polvo están instalados y correctamente encajados en su sitio, véase el capítulo Instalación del recipiente de polvo 2 en 1 con depósito de agua.
Causa:
El filtro no está instalado o está instalado incorrectamente.
Solución:
Asegúrese de que el filtro está correctamente instalado.
Causa:
Los filtros están sucios.
Solución:
Limpie el filtro, véase el capítulo
<fct:ExternalLink>.
</fct:ExternalLink>Si el error persiste, sustituya el filtro, véase el capítulo
<fct:ExternalLink>.
</fct:ExternalLink>
Causa:
El paño para fregar o el soporte del paño para fregar no están instalados o están instalados incorrectamente.
Solución:
Asegúrese de que el soporte del paño para fregar y el paño para fregar están correctamente instalados, véase el capítulo Instalación del soporte del paño para fregar con paño para fregar.
Causa:
El robot de limpieza está atrapado o atascado.
Solución:
Retirar los obstáculos.
Causa:
El robot de limpieza o una de sus ruedas no tiene contacto con el suelo.
Solución:
Coloque el robot de limpieza sobre una superficie plana.
El robot de limpieza no limpia eficazmente o deja polvo
Causa:
El contenedor de polvo 2 en 1 con depósito de agua o el contenedor de polvo está lleno.
Solución:
Vaciar el contenedor de polvo 2 en 1 con depósito de agua o el contenedor de polvo, véase el capítuloVaciado del recipiente de polvo 2 en 1 con depósito de agua o
<fct:ExternalLink>
</fct:ExternalLink>
Causa:
El filtro está obstruido.
Solución:
Limpie el filtro, véase el capítulo
<fct:ExternalLink>
</fct:ExternalLink>
Causa:
Un objeto extraño ha quedado atrapado en el cepillo
Solución:
Limpie el cepillo, véase el capítuloLimpieza del cepillo rotativo.
Limpie el cepillo lateral, véase el capítuloLimpieza del cepillo lateral.
El robot de limpieza no puede conectarse a la red wifi/el robot de limpieza se desconecta de la red
Causa:
El Bluetooth del móvil no está activado.
Solución:
Asegúrese de que el Bluetooth del móvil está activado.
Causa:
El robot de limpieza no está conectado a la red o se encuentra fuera del alcance de la señal wifi.
Solución:
Asegúrese de que el robot de limpieza está conectado a la red y se encuentra dentro del alcance de la señal wifi.
Asegúrese de que la contraseña wifi es correcta.
Reinicie la red wifi y vuelva a conectarse (las redes wifi de 5 GHz no son compatibles).
Causa:
La señal wifi es demasiado débil.
Solución:
Asegúrese de que el robot de limpieza se encuentra dentro del alcance de la señal wifi.
Eliminación de residuos
 ADVERTENCIA | |
Este equipo contiene baterías de iones de litio. El desmontaje y la eliminación correctos de las baterías de iones de litio deben realizarse de acuerdo con las normativas nacionales y federales. |  |
Garantía
En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de posventa autorizado más próximo presentando la factura de compra.
Encontrará más información en: www.kaercher.com/dealersearch
Datos técnicos
Conexión eléctrica | |
Potencia nominal | 35 W |
Tensión nominal de la batería | 14,4 V |
Tipo de batería | Li-ION |
Tensión nominal del cargador | 100-240 V |
Corriente nominal del cargador | 0,6 A |
Capacidad de acumuladores | 2500 mAh |
Capacidad nominal de la batería | 2600 mAh |
Tiempo de funcionamiento cuando la batería está completamente cargada en modo silencioso | 130 min |
Conexiones inalámbricas | IEEE 802.11b/g/n 2,4 GHz |
Frecuencia | 2412-2484 MHz |
Máx. intensidad de señal, WLAN | <20,5 dBm |
Volúmenes de llenado de contenedor de polvo 2 en 1 con depósito de agua | |
Suciedad seca | 420 ml |
Líquido | 250 ml |
Peso y dimensiones del robot de limpieza | |
Peso | 3,1 kg |
Longitud x anchura x altura | 325 x 325 x 80 mm |
Peso y dimensiones de la estación de carga | |
Peso | 0,5 kg |
Longitud x anchura x altura | 146 x 66 x 101 mm |
<BackPage>
</BackPage>
</BackPage>
