Läs den här bruksanvisningen i original innan maskinen används för första gången, följ den och spara den om du behöver kontrollera något igen eller lämna med den till nästa ägare.

• Det är viktigt att läsa säkerhetsinformationen nr 5.956-249.0 före första användningen.

• Om inte bruksanvisningen och säkerhetsinformationen beaktas kan det uppstå skador på apparaten och risker för användaren och andra personer.

• Informera försäljaren omgående om transportskador uppstått.

Anslut bara maskinen till ett eluttag som installerats av en elektriker enligt IEC 60364. För anslutningsvärden, seTekniska data och typskylt.

Beteende vid filterbrott/läckage:

1. Stäng genast av maskinen.

   Maskinen får inte användas mer.

2. Sätt in filtret.

Apparaten är avsedd för:

• Våt- och torrengöring av fläckar på golv- och väggytor

• Utvinning av torrt, brännbart, farligt deponerat damm; dammklass M enligt EN 60335‑2‑69

• Suga upp icke-explosionsfarligt material

• Suga upp brännbart damm av alla dammexplosionsklasser (utom damm med en minsta tändenergi ME < 1 mJ)

• Suga upp damm och grov smuts

• Suga upp brännbart damm från en zon 22 om maskinen är installerad utanför explosiva atmosfärer

• Suga upp fuktiga och flytande substanser

• Yrkesmässig användning, t.ex. på hotell, i skolor, på sjukhus och fabriker, i butiker, på kontor och av uthyrningsfirmor

• Industriell användning, t.ex. i lager- och tillverkningsområden

Om en klassificerad ex-zon finns på maskinens installationsplats måste en motsvarande ex-maskin användas.

Att maskinen fungerar felfritt kan endast säkerställas genom att använda sugslangar med de nominella storlekarna DN40 eller DN50.

All annan användning är inte avsedd.

Maskinen är inte lämplig för:

• Suga upp antändningskällor och damm med en glödtemperatur ≤ 190 °C

• Suga upp Al- och Mg-damm

• Suga upp brännbara vätskor (brandfarliga, lätt brandfarliga, mycket brandfarliga enligt direktiv 67/548/EEG) (flampunkt under 55 °C) samt blandningar av brännbart damm och brandfarliga vätskor

• Suga upp magnesiumdamm eller -pulver

• Suga upp blandningar av brännbara vätskor och brännbart damm

• Suga upp glödande eller heta partiklar, detta kan annars leda till brand eller explosion

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladdningsbara batterier och olja som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Aktuell information om innehållet finns på: www.kaercher.de/REACH

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Kontrollera att innehållet i leveransen är fullständigt. Kontakta din återförsäljare om det finns transportskador.

---

Maskinen är gjord för att suga upp damm upp till dammklass M.

---

Maskinen är avsedd för att suga brännbara damm, uppställning utanför zon 22.

VARNING: Den här maskinen får inte ställas upp i en zon 22. Om en zon 22 finns måste en Ex-maskin användas.

---

Märkningen visar värdet för det maximala undertrycket i relation till det använda sugslangstvärsnittet Det aktuella värdet kan avläsas på en manometer. För de värden som gäller för denna maskin, se kapitel Läsa av minimivolymen. Om värdet underskrids måste filtret rengöras (se kapitel Rengöra filtret) eller bytas (se kapitel Byt filter). De olika sugslangstvärsnitten kan anpassas till tillbehörsdelarnas olika anslutningstvärsnitt.

IVR 60
	Avfallspåse (Beställningsnr 9.989-606.0)
	Filter (Beställningsnr 9.981-681.0)

IVR 100
	Avfallspåse (Beställningsnr 9.989-607.0)
	Filter (Beställningsnr 9.981-681.0)

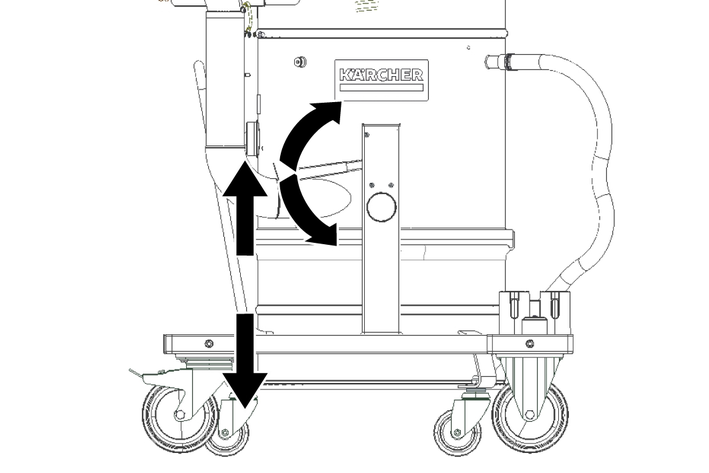

1. Ställ maskinen i arbetsläget.

2. Säkra maskinen med parkeringsbromsarna.

3. Säkerställ att sughuvudet är fastsatt enligt anvisningarna.

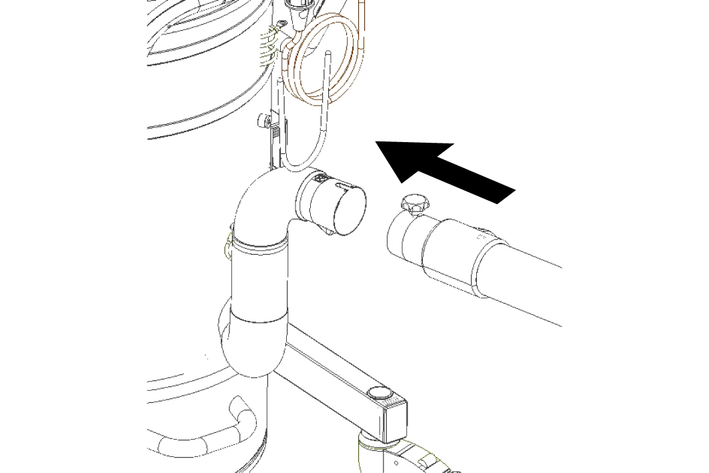

4. Anslut sugslangen (ingår ej i leveransen) till suganslutningen.

5. Kontrollera nivån i smutsbehållaren (se kapitel Kontrollera smutsbehållaren).

6. Töm smutsbehållaren (se kapitel Tömma smutsbehållaren).

7. Före torrsugning ska avfallspåsen sättas i (se kapitel Sätt i avfallspåsen).

---



8. Anslut önskat tillbehör (medföljer ej) till sugslangen.

1. Ta bort sugslangen.

---



2. Sätt förslutningspluggen noggrant i suganslutningen.

3. Skjut in förslutningspluggen fram till anslag.

4. Vrid pluggen åt höger tills suganslutningen är ordentligt stängd.

Om smutsbehållaren är fylld till underkanten av sugröret på smutsbehållaren ska den tömmas. Apparaten stängs inte av automatiskt när den maximala påfyllningsnivån överskrids.

1. Kontrollera nivån i smutsbehållaren regelbundet.

Maskinen är gjord för att suga upp findamm upp till dammklass M.

1. Säkra maskinen med parkeringsbromsarna.

2. Dra av tryckutjämningsslangen från smutsbehållaren.

---



3. Sänk smutsbehållaren genom att dra upp spakarna.

---

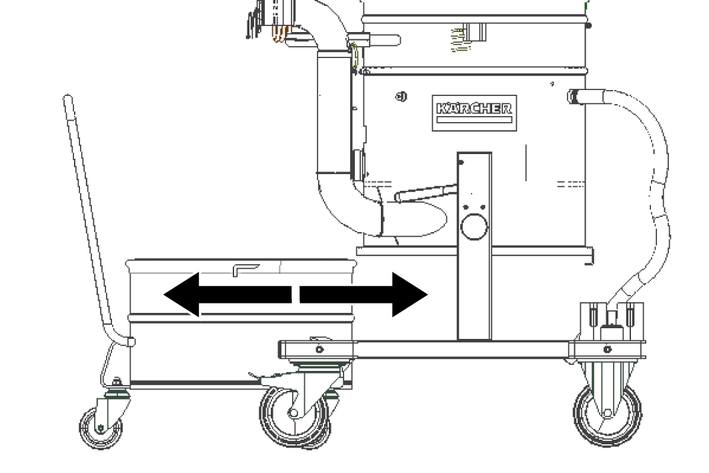

4. Dra ut smutsbehållaren från maskinen.

---

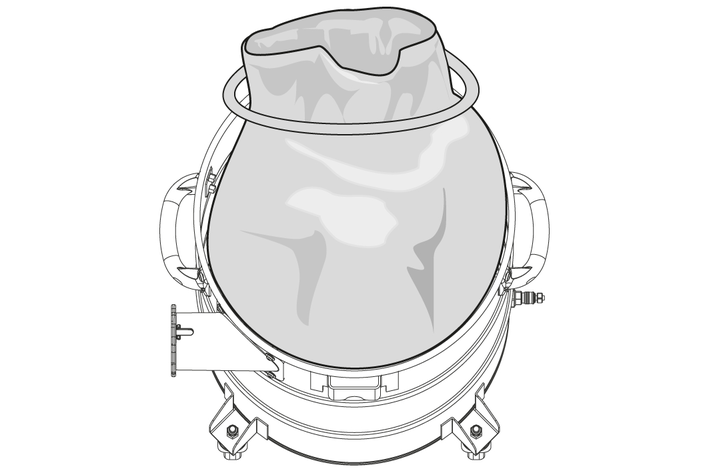

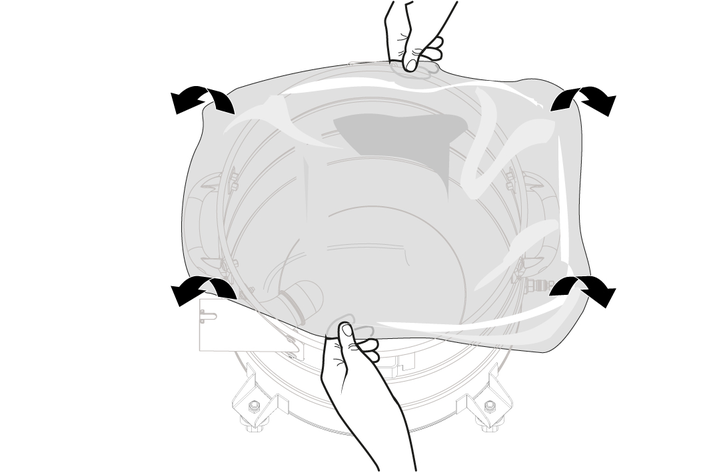

5. Sätt noggrant i avfallspåsen i smutsbehållaren och placera den mot behållarväggen och på behållarbotten.

6. Vik avfallspåsens kant över smutsbehållarens kant.

---



7. Sätt i smutsbehållaren i maskinen.

---



8. VARNING

   Felaktig hantering vid låsning av smutsbehållaren

   Klämrisk

   Håll aldrig händerna mellan smutsbehållare och filterring, eller i närheten av lyftmekaniken när behållaren ska spärras.Lås smutsbehållaren med båda händerna genom att använda spakarna.

   Lås smutsbehållaren med spakarna.

9. Fäst tryckutjämningsslangen på smutsbehållaren.

1. Säkra maskinen med parkeringsbromsarna.

2. Ta vid behov bort sugslangen.

3. Dra av tryckutjämningsslangen från smutsbehållaren.

---



4. Sänk smutsbehållaren genom att dra upp spakarna.

---



5. Dra ut smutsbehållaren från maskinen.

---



6. Vik upp avfallspåsen.

7. Förslut avfallspåsen ordentligt med buntband.

8. Ta ut avfallspåsen.

9. Hantera avfallspåsen enligt de lagstadgade bestämmelserna.

---



10. Sätt i smutsbehållaren i maskinen.

---



11. VARNING

    Felaktig hantering vid låsning av smutsbehållaren

    Klämrisk

    Håll aldrig händerna mellan smutsbehållare och filterring, eller i närheten av lyftmekaniken när behållaren ska spärras.Lås smutsbehållaren med båda händerna genom att använda spakarna.

    Lås smutsbehållaren med spakarna.

12. Fäst tryckutjämningsslangen på smutsbehållaren

1. Sätt in strömkontakten i eluttaget.

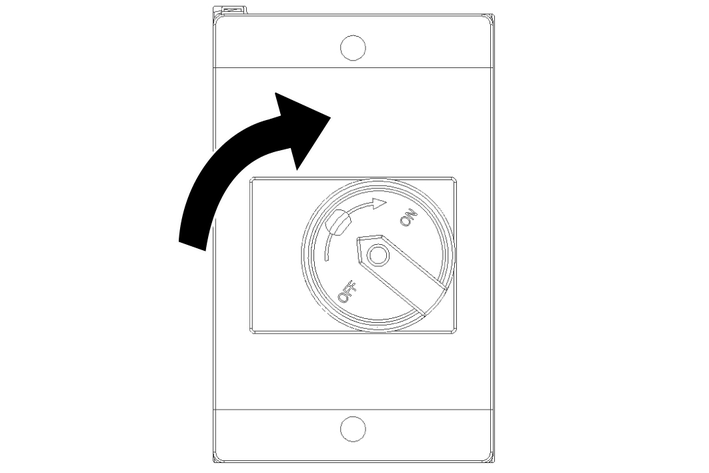

2. Starta maskinen med maskinbrytaren.

   ---



3. Sugningen startar.

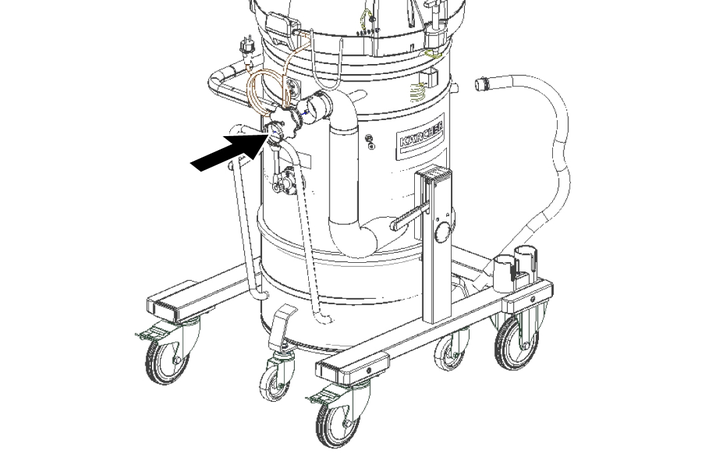

På maskinens framsida finns det ett indikeringsinstrument som visar sugundertrycket i maskinen (se kapitel Beskrivning av maskinen).

I tabellen visas värdet för det maximala sugundertrycket. Värdet beror på utrustningens prestanda och den använda sugslangen.

• Rengör filtret senast vid angivet värde.

---

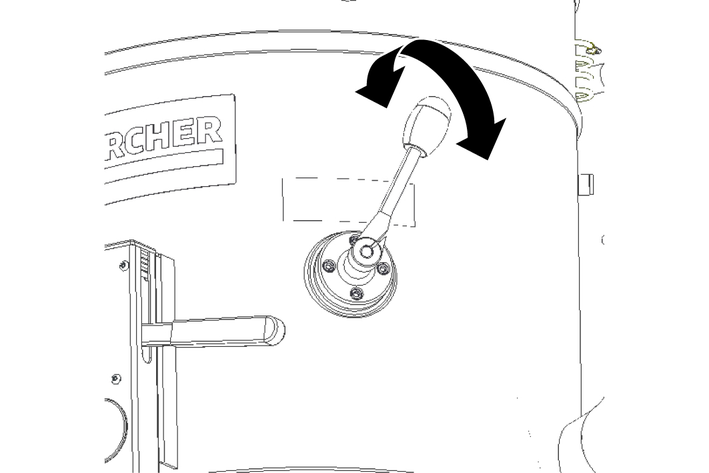

1. Flytta handtaget för filterrengöring fram och tillbaka flera gånger för att rengöra filtret.

1. Stäng av maskinen med strömbrytaren.

2. Töm och rengör smutsbehållaren.

3. Demontera tillbehöret och rengör och torka om det behövs.

Smutsbehållaren ska tömmas vid behov och efter varje användning samt rengöras in- och utvändigt genom uppsugning och torka av med en fuktig duk.

Vid uppsugning av maskinen ska en sug med samma eller bättre klassificering användas.

1. Stäng av maskinen och skilj den från elnätet.

2. Rengör filtret.

3. Ta bort smutsbehållaren från maskinen och byt ut avfallspåsen (se kapitel Byta avfallspåse).

---

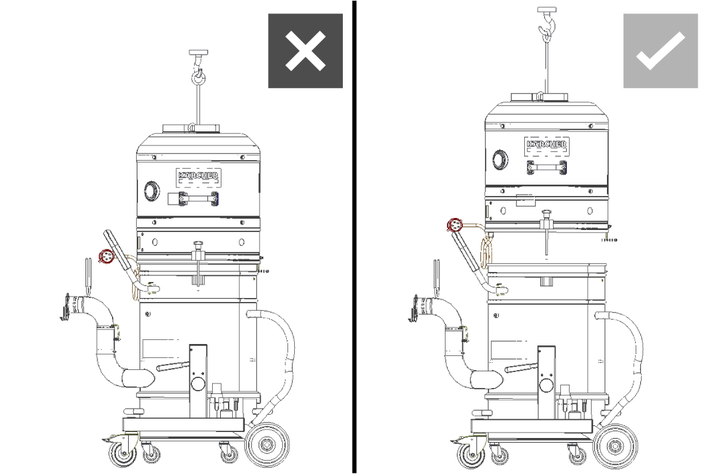

1. Stäng av maskinen och skilj den från elnätet.

2. Öppna sughuvudets spärr.

3. Fäst ett lämpligt lyftredskap i lyftöglan.

4. Lyft sughuvudet med en kran och sätt ner det på en lämplig plats.

1. Linda nätkabeln runt kabelhållaren.

2. Ställ undan maskinen i ett torrt utrymme och säkra den mot obehörig användning.

Smutsbehållaren är tom.

1. För dammfri transport ska suganslutningen stängas (se kapitel Stänga suganslutningen).

2. Lossa parkeringsbromsarna och skjut maskinen med hjälp av skjutbygeln.

3. Ta tag i chassit och i skjutbygeln när maskinen ska lastas.

4. Vid transport i fordon ska maskinen säkras så att den inte kan halka och välta.

Smutsbehållaren är tom.

1. Förvara endast maskinen inomhus.

Maskiner för dammbekämpning är säkerhetsanordningar för förebyggande och förhindrande av avsedda faror i den mening som avses i DGUV-föreskriften.

• Vid underhåll ska användaren demontera, rengöra och underhålla apparaten utan framkallande av fara för underhållspersonal eller andra personer. Lämpliga försiktighetsåtgärder omfattar avgiftning före demonteringen. Vidta åtgärder för lokalt filtrerad tvångsventilering där enheten demonteras samt vid rengöring av underhållsområden och som lämpligt skydd för personalen.

• Apparatens utsida ska saneras med hjälp av dammsugning och torkas ren eller behandlas med tätningsmedel innan den flyttas ut från farligt område. Alla apparatdelar ska kontrolleras avseende föroreningar när de flyttas ut från farligt område. Lämpliga åtgärder måste vidtas för att undvika dammspridning.

• Vid underhålls- och reparationsarbeten måste alla förorenade föremål som inte kan rengöras tillräckligt kasseras. Sådana föremål måste hanteras i ogenomträngliga påsar i enlighet med gällande bestämmelser för bortskaffning av denna avfallstyp.

• Vid transport och underhåll av maskinen ska sugröret stängas med hjälp av förslutningspluggen.

1. Observera att du själv kan utföra enkla underhålls- och skötselarbeten.

2. Rengör maskinens yta och behållarens insida regelbundet med en fuktig duk.

Kontrollera regelbundet att maskinen lever upp till lagstadgade föreskrifter för förebyggande av olycksfall. Underhållsarbeten måste genomföras enligt tillverkarens uppgifter av en sakkunnig person i regelbundna intervall. Gällande bestämmelser och säkerhetskrav ska iakttas. Arbeten på elektriska anläggningar får bara utföras av en utbildad elektriker. Kontakta KÄRCHERs serviceställe om du har frågor.

Fast inbyggda filter får endast bytas av sakkunnig och bytet får endast ske på lämpligt område (t.ex. så kallade dekontamineringsstationer).

---

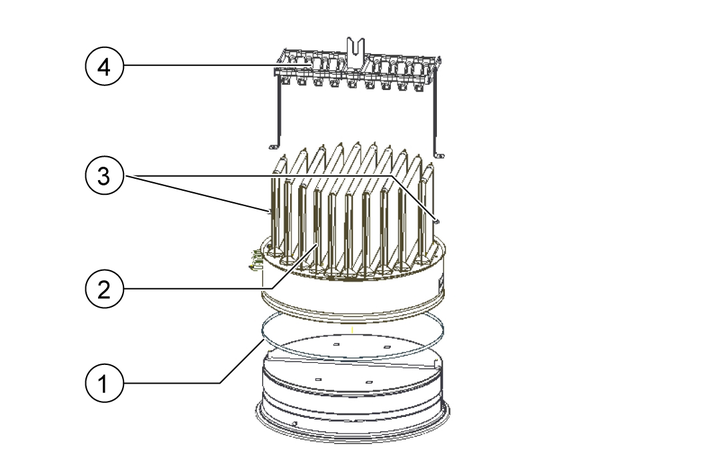

1. Spännring
2. Filter
3. Muttrar
4. Rengöringsanordning

1. Ta av sughuvudet (se kapitel Ta av sughuvudet).

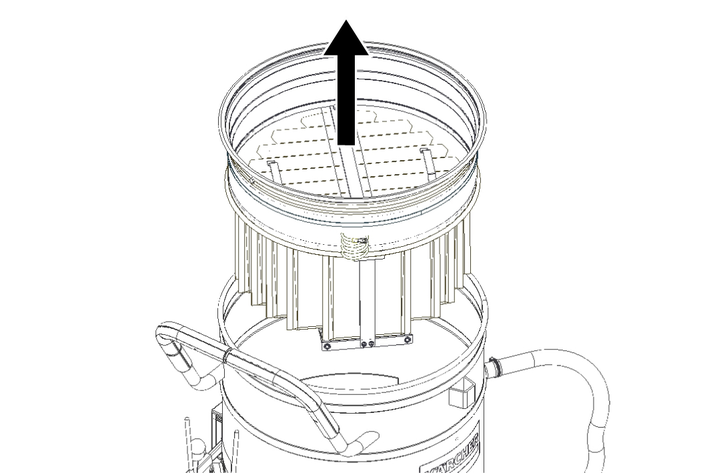

2. Ta bort filterenheten från maskinen med handtagen och vänd på den.

   ---



3. Ta bort muttrarna och demontera rengöringsanordningen.

4. Lossa spännringens skruvförband.

5. Ta ut filtret.

6. Avfallshantera filterskummet.

7. Sätt in ett nytt filter.

8. Lägg i det nya filterskummet.

9. Sätt på spännringen och skruva fast den.

10. Sätt på rengöringsanordningen och skruva fast den.

11. Sätt i filterenheten.

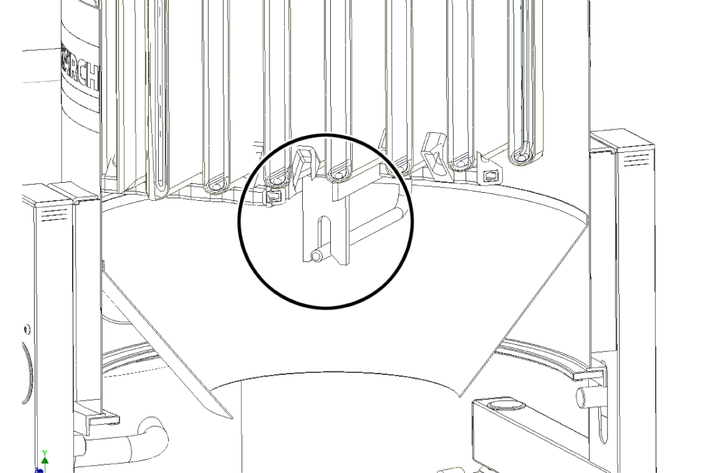

    Vid montering, se till att fliken på filterinsatsen griper in i axeln.

    ---



1. Säkra maskinen med parkeringsbromsarna.

2. Ta vid behov bort sugslangen.

3. Dra av tryckutjämningsslangen från smutsbehållaren.

---



4. Sänk smutsbehållaren genom att dra upp spakarna.

---



5. Dra ut smutsbehållaren från maskinen.

---



6. Vik upp avfallspåsen.

7. Förslut avfallspåsen ordentligt med buntband.

8. Ta ut avfallspåsen.

9. Hantera avfallspåsen enligt de lagstadgade bestämmelserna.

---



10. Sätt noggrant i den nya avfallspåsen i smutsbehållaren och placera den mot behållarväggen och på behållarbotten.

11. Vik avfallspåsens kant över smutsbehållarens kant.

---



12. Sätt i smutsbehållaren i maskinen.

---



13. VARNING

    Felaktig hantering vid låsning av smutsbehållaren

    Klämrisk

    Håll aldrig händerna mellan smutsbehållare och filterring, eller i närheten av lyftmekaniken när behållaren ska spärras.Lås smutsbehållaren med båda händerna genom att använda spakarna.

    Lås smutsbehållaren med spakarna.

14. Fäst tryckutjämningsslangen på smutsbehållaren.

• Motorn (sugturbin) startar inte

• Sugkraften minskar

Orsak:

Ingen elektrisk spänning

Åtgärd:

• Kontrollera vägguttaget och säkringen till strömförsörjningen.

• Kontrollera maskinens strömkabel och strömkontakt.

Orsak:

Munstycket, sugröret eller sugslangen är blockerad.

Åtgärd:

• Kontrollera och rengör vid behov munstycket, sugröret eller sugslangen.

Orsak:

Filtret är smutsigt.

Åtgärd:

• Rengör filtret.

Enligt lag ska apparaten avfallshanteras i slutet av dess livslängd.

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

För mer information, se: www.kaercher.com/dealersearch

Ytterligare garantiinformation (om tillgänglig) finns i serviceområdet på din lokala Kärcher-webbplats under "Nedladdningar".

• IVR 40/30 Sc M ACD

• IVR 60/30 Sc M ACD

• IVR 100/30 Sc M ACD

• IVR 100/40 Sc M ACD

Härmed försäkrar vi att nedanstående produkt uppfyller gällande bestämmelser i angivna direktiv och förordningar. Denna försäkran upphör att gälla om produkten ändras utan att detta har godkänts av oss.

Produkt: Torrsug

Produkt: Våt- och torrdammsugare

Typ: 9.990-xxx

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

IEC 60335-1

IEC 60335-2-69

Dokumentationsbefullmäktigad:

A. Haag

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tel.: +49 7171 94888-0

Fax: +49 7171 94888-528

---

Waldstetten, 01.11.24

Undertecknarna agerar på uppdrag av och med ledningens godkännande.

Kärcher Industrial Vacuuming GmbH

Robert-Bosch-Straße 4-8

73550 Waldstetten (Germany)

Tfn: +49 7171 94888-0

Fax: +49 7171 94888528
