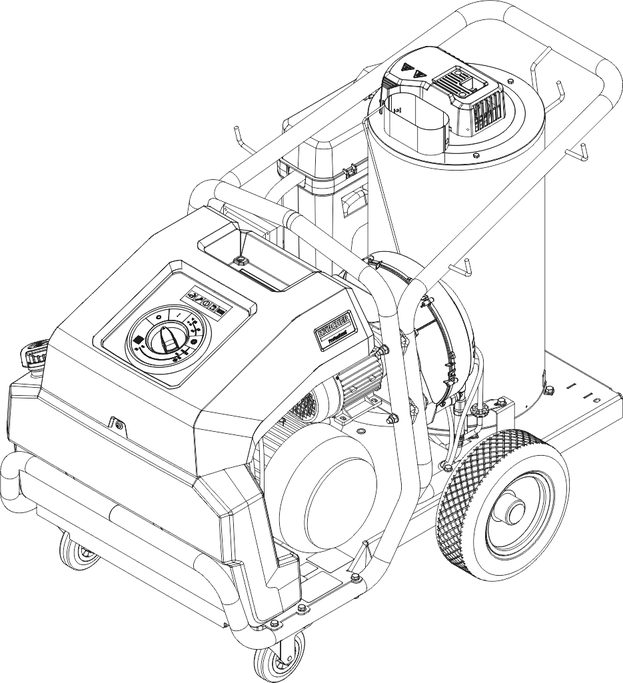

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

• Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.

• Bei Transportschaden sofort Händler informieren.

• Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen. Lieferumfang siehe Abbildung A.

• Ab einer Betriebshöhe von ca. 800 m über NN kontaktieren Sie bitte Ihren Händler, um die Brennereinstellung an die Höhe und den reduzierten Sauerstoffgehalt anzupassen.

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Bitte Motoröl, Heizöl, Diesel und Benzin nicht in die Umwelt gelangen lassen. Bitte Boden schützen und Altöl umweltgerecht entsorgen.

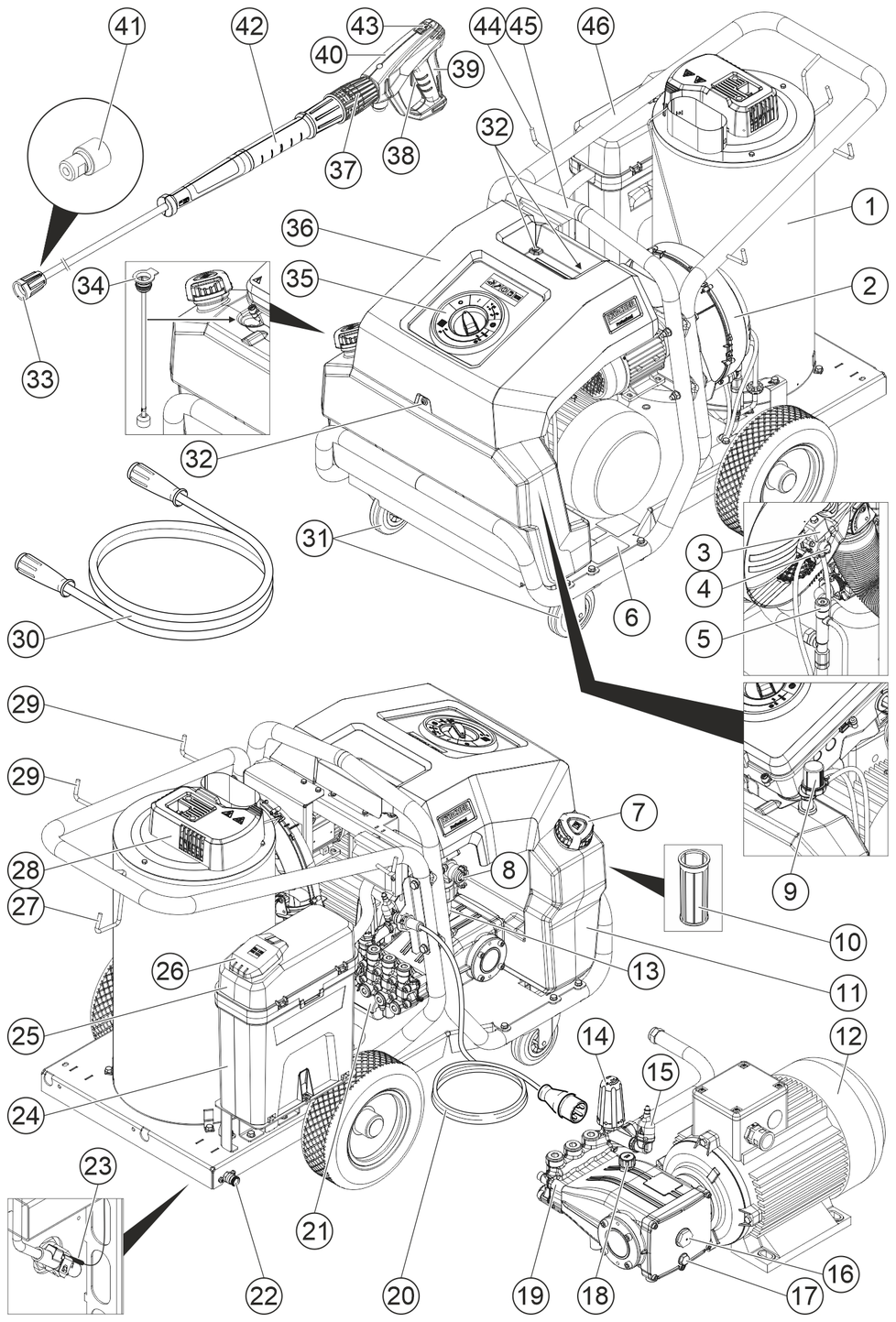

Verwenden Sie das Gerät ausschließlich zum Reinigen, z. B. von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen und Gartengeräten.

Für die Wasserversorgung gelten folgende Grenzwerte:

• pH-Wert: 6,5-9,5

• Elektrische Leitfähigkeit: Leitfähigkeit von Frischwasser + 1200 µS/cm, maximale Leitfähigkeit 2000 µS/cm

• Absetzbare Stoffe (Probevolumen 1 l, Absetzzeit 30 Minuten): < 0,5 mg/l

• Abfiltrierbare Stoffe: < 50 mg/l, keine abrasiven Stoffe

• Kohlenwasserstoffe: < 20 mg/l

• Chlorid: < 300 mg/l

• Sulfat: < 240 mg/l

• Kalzium: < 200 mg/l

• Gesamthärte: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Eisen: < 0,5 mg/l

• Mangan: < 0,05 mg/l

• Kupfer: < 2 mg/l

• Aktivchlor: < 0,3 mg/l

• Frei von üblen Gerüchen

Für das Gerät gelten folgende Sicherheitshinweise:

• Beachten Sie die jeweiligen nationalen Vorschriften des Gesetzgebers für Flüssigkeitsstrahler.

• Beachten Sie die jeweiligen nationalen Vorschriften des Gesetzgebers zur Unfallverhütung. Flüssigkeitsstrahler müssen regelmäßig geprüft und das Ergebnis der Prüfung schriftlich festgehalten werden.

• Beachten Sie, dass die Heizeinrichtung des Geräts eine Feuerungsanlage ist. Feuerungsanlagen müssen regelmäßig nach den jeweiligen nationalen Vorschriften des Gesetzgebers überprüft werden.

• Am Gerät und am Zubehör dürfen keine Veränderungen vorgenommen werden.

• Um eine Gefährdung durch zu hohe Temperaturen zu vermeiden, müssen Sie die Druck-/Mengenregulierung der Pumpeneinheit bei Arbeitstemperaturen über 60 °C auf MAX stellen.

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Kraft gesetzt oder in ihrer Funktion umgangen werden.

• Beim Reduzieren der Wassermenge am Pumpenkopf oder mit der Druck-/Mengenregulierung an der Hochdruckpistole öffnet das Überströmventil und ein Teil des Wassers fließt zur Pumpensaugseite zurück.

• Wird die Hochdruckpistole geschlossen, öffnet das Überströmventil und das gesamte Wasser fließt zur Pumpensaugseite zurück. Der Druckschalter am Überströmventil gibt ein Signal an die Steuerung, welche die Pumpe nach ca. 30 Sekunden Nachlaufzeit abschaltet.

• Wird die Hochdruckpistole wieder geöffnet, schaltet der Druckschalter am Überströmventil die Pumpe wieder ein.

• Das Überströmventil ist werkseitig eingestellt und plombiert. Die Einstellung erfolgt nur durch den Kundendienst.

• Das Sicherheitsventil öffnet, wenn der Systemdruck zu hoch ist.

• Das Sicherheitsventil ist werkseitig eingestellt und plombiert. Die Einstellung erfolgt nur durch den Kundendienst.

Die Wassermangelsicherung verhindert, dass der Brenner bei Wassermangel einschaltet.

Der Abgastemperaturbegrenzer schaltet das Gerät bei Erreichen einer zu hohen Abgastemperatur ab.

Die Flammüberwachung überwacht die Helligkeit der Flamme am Brenner und schaltet den Brenner im Fehlerfall ab.

Der Gerätestrom wird durch die HDS Control Platine begrenzt. Zusätzlich sind der Gebläsemotor und der Pumpenmotor durch je einen Wicklungsschutzkontakt abgesichert.

Der Temperaturfühler schaltet den Brenner bei Erreichen der eingestellten Wassertemperatur ab.

Die Sicherungsraste an der Hochdruckpistole verhindert das unbeabsichtigte Einschalten des Geräts.

Wird das Gerät 30 Minuten nicht genutzt, schaltet das Gerät ab. Die Bereitschaftszeit kann über das Servicemenü vom Kundendienst aktiviert und deaktiviert werden.

1. Die Feststellbremse arretieren.

1. Das Gerät auf eine ebene Fläche stellen.

2. Den Ölstand der Hochdruckpumpe an der Ölstandsanzeige prüfen.

   Der Ölspiegel muss in der Mitte der Ölstandsanzeige stehen.

3. Bei Bedarf Öl nachfüllen.

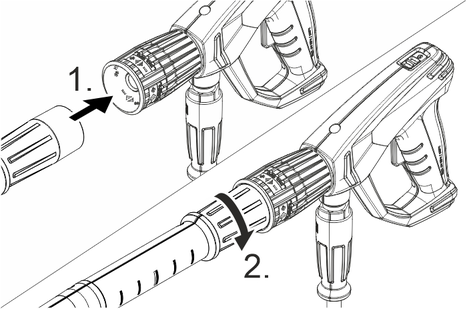

1. Das Strahlrohr mit der Hochdruckpistole verbinden und handfest anziehen (EASY!Lock).

   ---



2. Die Hochdruckdüse auf das Strahlrohr stecken.

3. Die Überwurfmutter montieren und handfest anziehen (EASY!Lock).

4. Den Hochdruckschlauch mit der Hochdruckpistole und dem Hochdruckanschluss des Geräts verbinden und handfest anziehen (EASY!Lock).

1. Die örtliche Wasserhärte über das örtliche Versorgungsunternehmen oder mit einem Härteprüfgerät (Bestellnummer 6.768-004.0) ermitteln.

• Die Systempflege verhindert hochwirksam die Verkalkung der Heizschlange beim Betrieb mit kalkhaltigem Leitungswasser. Sie wird dem Zulauf im Schwimmerbehälter tröpfchenweise zudosiert.

• Die Dosierung ist werkseitig auf mittlere Wasserhärte eingestellt. Das Gerät kann vom Kundendienst an die örtliche Wasserhärte angepasst werden.

1. Die Systempflege auffüllen.

1. Den Tankverschluss öffnen.

2. Den Brennstoff auffüllen.

3. Den Tankverschluss schließen.

4. Den übergelaufenen Brennstoff abwischen.

• Anschlusswerte siehe Technische Daten.

1. Den Zulaufschlauch (Mindestlänge 7,5 m, Mindestdurchmesser 1“) am Wasseranschluss des Geräts und am Wasserzulauf (zum Beispiel Wasserhahn) anschließen.

2. Den Wasserzulauf öffnen.

• Anschlusswerte siehe Technische Daten und Typenschild.

• Der elektrische Anschluss muss von einem Elektroinstallateur ausgeführt werden und IEC 60364-1 entsprechen.

1. Hochdruckpistole öffnen: Den Sicherungshebel und den Abzugshebel betätigen.

2. Hochdruckpistole schließen: Den Sicherungshebel und den Abzugshebel loslassen.

1. Das Gerät ausschalten und die Hochdruckpistole betätigen, bis das Gerät drucklos ist.

2. Die Hochdruckpistole sichern, dazu die Sicherungsraste nach vorne schieben.

3. Die Düse wechseln.

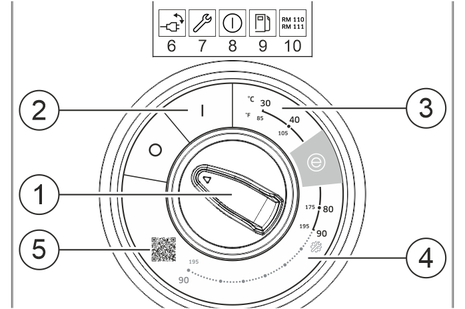

1. Den Geräteschalter auf die gewünschte Betriebsart stellen. Die Kontrolllampe Betriebsbereitschaft leuchtet. Das Gerät läuft kurz an und schaltet ab, sobald der Arbeitsdruck erreicht ist.

   Hinweis

   Leuchtet während des Betriebs die Kontrolllampe Drehrichtung auf, das Gerät sofort abstellen und die Störung beheben, siehe Hilfe bei Störungen.

2. Die Hochdruckpistole entsichern, dazu die Sicherungsraste nach hinten schieben. Bei Betätigung der Hochdruckpistole schaltet das Gerät wieder ein.

   Hinweis

   Tritt kein Wasser aus der Hochdruckdüse, die Pumpe entlüften. Siehe Hilfe bei Störungen - Gerät baut keinen Druck auf.

1. Regulierspindel im Uhrzeigersinn drehen: Den Arbeitsdruck erhöhen (MAX).

2. Regulierspindel gegen Uhrzeigersinn drehen: Den Arbeitsdruck reduzieren (MIN).

1. Den Geräteschalter auf max. 90 °C einstellen.

2. Den Arbeitsdruck an der Druck-/Mengenregulierung der Pumpeneinheit auf maximalen Wert einstellen.

3. Den Arbeitsdruck und die Fördermenge durch Drehen (stufenlos) der Druck-/Mengenregulierung an der Hochdruckpistole einstellen (+/-).

1. Die Reinigungstemperatur entsprechend der zu reinigenden Oberfläche einstellen.

Zum Entfernen von leichten Verschmutzungen und zum Klarspülen, z. B. Gartengeräte, Terrasse, Werkzeuge.

Das Gerät arbeitet im wirtschaftlichsten Temperaturbereich (max. 60 °C).

1. Den Geräteschalter auf die gewünschte Temperatur einstellen.

• 30-50 °C: Leichte Verschmutzungen

• Max. 60 °C: Eiweißhaltige Verschmutzungen, z. B. in der Lebensmittelindustrie

• 60-90 °C: Kfz-Reinigung, Maschinenreinigung

Das Gerät kann über einen Verteiler auch mit 2 Strahlrohren betrieben werden.

1. Das Gerät abschalten.

2. Das Gerät durch Öffnen der Hochdruckpistole drucklos machen.

3. Den Hochdruckschlauch vom Hochdruckanschluss abnehmen.

4. Einen Verteiler (4.111-024.0) am Hochdruckanschluss anbringen.

5. An beiden Ausgängen des Verteilers jeweils einen Hochdruckschlauch anbringen.

6. An beiden Hochdruckschläuchen eine Pistole und ein Strahlrohr anbringen. Dabei Düsen mit der halben Düsengröße der Standarddüse verwenden.

   Beispiel:

   Größe Standarddüse: 100

   Größe Düse mit 2 Pistolen: 50

1. Die Hochdruckpistole sichern, dazu die Sicherungsraste nach vorne schieben.

1. Den Wasserzulauf schließen.

2. Die Hochdruckpistole öffnen.

3. Die Pumpe mit dem Geräteschalter einschalten und 5-10 Sekunden laufen lassen.

4. Die Hochdruckpistole schließen.

5. Den Geräteschalter auf “0” stellen.

6. Den Netzstecker nur mit trockenen Händen aus der Steckdose ziehen.

7. Den Wasseranschluss entfernen.

8. Die Hochdruckpistole betätigen, bis das Gerät drucklos ist.

9. Die Hochdruckpistole sichern, dazu die Sicherungsraste nach vorne schieben.

1. Die Hochdruckpistole mit Strahlrohr in die Halterung am Rahmen einlegen.

2. Den Hochdruckschlauch und die elektrische Leitung aufrollen und auf die Halterungen hängen.

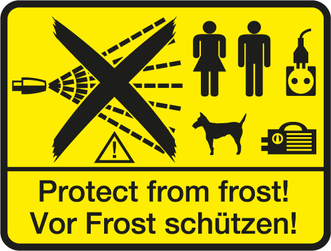

Bei Geräten, die an einen Kamin angeschlossen sind, ist eindringende Kaltluft zu beachten.

1. Das Gerät stilllegen, wenn eine frostfreie Lagerung nicht möglich ist.

Bei längeren Betriebspausen oder wenn eine frostfreie Lagerung nicht möglich ist:

1. Das Wasser ablassen.

2. Das Gerät mit Frostschutzmittel durchspülen.

1. Den Wasserzulaufschlauch und den Hochdruckschlauch abschrauben.

2. Die Zulaufleitung am Kesselboden abschrauben und die Heizschlange leerlaufen lassen.

3. Das Gerät maximal 1 Minute laufen lassen bis die Pumpe und die Leitungen leer sind.

1. Ein handelsübliches Frostschutzmittel in den Schwimmerbehälter einfüllen.

2. Das Gerät (ohne Brenner) einschalten und so lange laufen lassen, bis das Gerät komplett durchspült ist.

Dadurch wird auch ein gewisser Korrosionsschutz erreicht.

1. Einen Spanngurt zum Befestigen des Geräts zwischen Rad und Rahmen über die Bodenplatte führen. Die Abbildung beachten.

   ---



2. Das Gerät beim Transport in Fahrzeugen nach den jeweils geltenden Richtlinien gegen Rutschen und Kippen sichern.

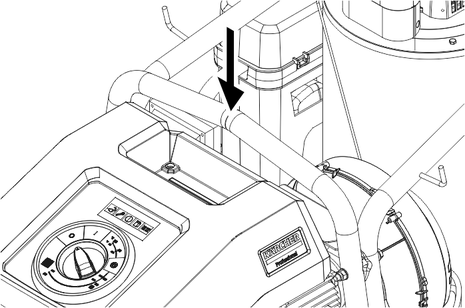

1. Die Hebeeinrichtung an der Strebe für Krantransport des Geräts befestigen.

   ---



1. Den Wasserzulauf schließen.

2. Die Hochdruckpistole öffnen.

3. Die Pumpe mit dem Geräteschalter einschalten und 5-10 Sekunden laufen lassen.

4. Die Hochdruckpistole schließen.

5. Den Geräteschalter auf “0” stellen.

6. Den Netzstecker nur mit trockenen Händen aus der Steckdose ziehen.

7. Den Wasseranschluss entfernen.

8. Die Hochdruckpistole betätigen, bis das Gerät drucklos ist.

9. Die Hochdruckpistole sichern, dazu die Sicherungsraste nach vorne schieben.

10. Das Gerät abkühlen lassen.

Mit Ihrem Händler können Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschließen. Bitte lassen Sie sich beraten.

1. Den Wasserzulauffilter reinigen.

2. Den Feinfilter reinigen.

3. Das Brennstoffsieb reinigen.

4. Den Brennstofffilter reinigen.

5. Den Ölstand kontrollieren.

6. Den Füllstand des Systempflegebehälters prüfen. Bei Bedarf Systempflege auffüllen.

1. Das Öl wechseln.

2. Das Gerät vom Kundendienst entkalken lassen.

3. Eine Wartung des Geräts vom Kundendienst durchführen lassen.

1. Das Gerät drucklos machen.

2. Die Überwurfmutter am Wasserzulauffilter demontieren und den Filtereinsatz herausnehmen.

   ---



3. Den Filtereinsatz mit sauberem Wasser oder Druckluft reinigen.

4. In umgekehrter Reihenfolge zusammenbauen.

1. Das Gerät drucklos machen.

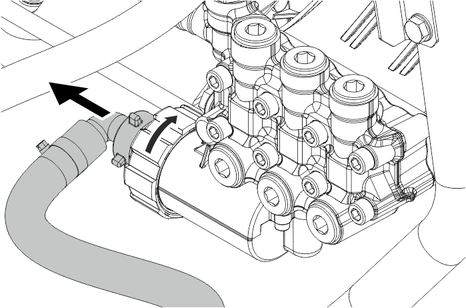

2. Den Wasserschlauch am Feinfilter abschrauben.

   ---



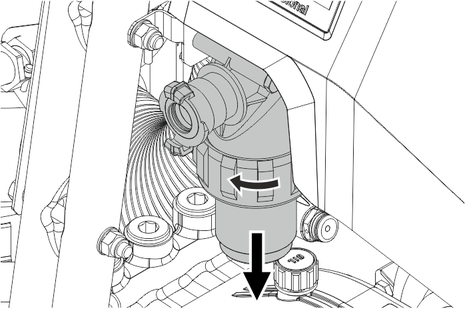

3. Die Überwurfmutter am Feinfilter demontieren und den Filtereinsatz herausnehmen.

4. Den Filtereinsatz mit sauberem Wasser oder Druckluft reinigen.

5. In umgekehrter Reihenfolge zusammenbauen.

1. Das Brennstoffsieb ausklopfen. Den Brennstoff dabei nicht in die Umwelt gelangen lassen.

1. Die 3 Befestigungsschrauben der Haube lösen und die Haube abnehmen.

2. Den Brennstofffilter demontieren.

3. Den Brennstofffilter reinigen.

4. Den Brennstofffilter wieder montieren.

Ölsorte und Füllmenge siehe Technische Daten.

1. Die 3 Befestigungsschrauben der Haube lösen und die Haube abnehmen.

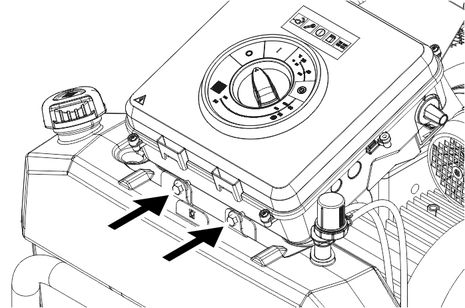

2. Die 2 Befestigungsschrauben zwischen dem Brennstofftank und dem Elektrokasten lösen.

   ---



3. Den Elektrokasten anheben und den Brennstofftank teilweise in Richtung Brennergebläse schieben. Den Elektrokasten auf dem Motor abstützen.

4. Einen geeigneten Auffangbehälter für ca. 1,5 Liter Öl unter die Pumpe stellen.

5. Die Ölablassschraube lösen.

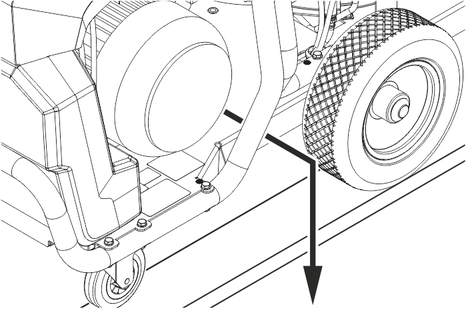

6. Das Öl in den Auffangbehälter ablassen. Damit das Öl schneller und vollständig abfließen kann, die Öleinfüllschraube vollständig herausdrehen.

   Hinweis

   Das Altöl umweltgerecht entsorgen oder an einer autorisierten Sammelstelle abgeben.

7. Die Ölablassschraube wieder festziehen, Drehmoment 20...25 Nm.

8. Neues Öl langsam bis zur Mitte der Ölstandsanzeige auffüllen. Die Luftblasen müssen entweichen können.

9. Die Öleinfüllschraube einschrauben.

10. Den Brennstofftank wieder zurückschieben.

11. Den Rückbau in umgekehrter Reihenfolge durchführen.

• Brenner zündet nicht oder Flamme erlischt während des Betriebs

• Kontrolllampe Servicemenü (rot) blinkt 1x

• Kontrolllampe Service blinkt 1x

• Kontrolllampe Service blinkt 2x

• Kontrolllampe Service blinkt 3x

• Kontrolllampe Service blinkt 4x

• Kontrolllampe Service blinkt 5x

• Kontrolllampe Service blinkt 6x

• Kontrolllampe Service blinkt 7x

• Kontrolllampe Service blinkt 8x

• LED Systempflege leuchtet

• Pumpe kommt nicht auf Druck

• Hochdruckpumpe klopft

• Gerät schaltet bei geöffneter Hochdruckpistole laufend aus/ein

• Gerät schaltet bei geschlossener Hochdruckpistole nicht ab

Ursache:

Temperaturregler zu niedrig eingestellt.

Behebung:

Bediener

1. Den Temperaturregler höher einstellen.

Ursache:

Geräteschalter steht nicht auf Warmwasser.

Behebung:

Bediener

1. Das Gerät auf eine höhere Temperatur stellen.

Ursache:

Wassermangelsicherung im Sicherheitsblocks hat abgeschaltet (LED Service blinkt 5 mal).

Behebung:

Bediener

1. Ausreichende Wasserzufuhr sicherstellen.

2. Gerät auf Dichtheit prüfen.

Ursache:

Maximaltemperaturbegrenzer im Wasserausgang (> 90 °C) hat ausgelöst.

Behebung:

Kundendienst

1. Temperaturregler prüfen.

Ursache:

Abgastemperaturbegrenzer hat ausgelöst (LED Service blinkt 4 mal)

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Drehrichtung falsch.

Behebung:

Bediener

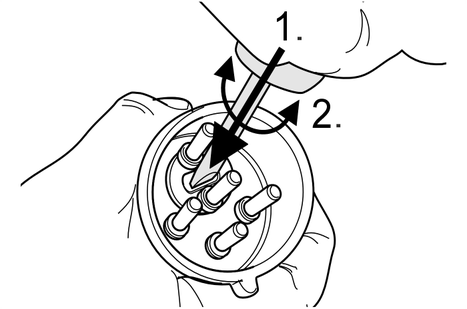

1. Die Pole am Gerätestecker tauschen.

   ---



Ursache:

Leckage im Hochdrucksystem.

Behebung:

Bediener

1. Das Hochdrucksystem und die Anschlüsse auf Dichtigkeit prüfen.

Ursache:

Fehler in der Spannungsversorgung oder Stromaufnahme des Motors zu groß.

Behebung:

Bediener

1. Den Netzanschluss und die Netzsicherungen prüfen.

2. Den Kundendienst benachrichtigen.

Ursache:

Motor überlastet oder überhitzt.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Abgastemperaturbegrenzer hat ausgelöst.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Wassermangel.

Behebung:

Bediener

1. Den Wasseranschluss und die Zuleitungen prüfen.

Ursache:

Reedschalter in der Wassermangelsicherung verklebt oder Magnetkolben klemmt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Flammfühler hat den Brenner abgeschaltet.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Fehler Temperaturfühler Wasserausgang.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Kommunikationsfehler.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Systempflege verbraucht.

Behebung:

Bediener

1. Systempflege nachfüllen.

Ursache:

Düse ausgespült.

Behebung:

Bediener

1. Die Düse ersetzen.

Ursache:

Nicht genügend Wasser.

Behebung:

Bediener

1. Für ausreichende Wasserzufuhr sorgen.

Ursache:

Wasserzulauffilter verschmutzt.

Behebung:

Bediener

1. Filter reinigen.

Ursache:

Feinfilter verschmutzt.

Behebung:

Bediener

1. Filter reinigen.

Ursache:

Schwimmerventil klemmt.

Behebung:

Bediener

1. Das Ventil auf Gängigkeit überprüfen.

Ursache:

Sicherheitsventil undicht.

Behebung:

Kundendienst

1. Die Einstellung prüfen.

2. Bei Bedarf neue Dichtung einbauen.

Ursache:

Mengenregulierventil undicht oder zu niedrig eingestellt.

Behebung:

Kundendienst

1. Die Ventilteile prüfen.

2. Die Teile bei Beschädigung ersetzen, bei Verschmutzung reinigen.

Ursache:

Magnetventil für Druckentlastung defekt.

Behebung:

Kundendienst

1. Das Magnetventil ersetzen.

Ursache:

Wasserpumpe saugt geringfügig Luft an.

Behebung:

Kundendienst

1. Das Saugsystem prüfen und Undichtheit beheben.

Ursache:

Düse im Strahlrohr verstopft.

Behebung:

Bediener

1. Die Düse prüfen und reinigen.

Ursache:

Gerät ist verkalkt.

Behebung:

Kundendienst

1. Das Gerät entkalken.

Ursache:

Schaltpunkt des Überströmventils hat sich verstellt.

Behebung:

Kundendienst

1. Das Überströmventil neu einstellen.

Ursache:

Luft in der Pumpe.

Behebung:

Bediener

1. Das Gerät entlüften.

Ursache:

Sicherheitsventil bzw. Sicherheitsventildichtung defekt.

Behebung:

Kundendienst

1. Das Sicherheitsventil bzw. die Dichtung ersetzen.

Ursache:

Druckschalter defekt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Bediener: Arbeiten mit dem Hinweis „Bediener“ dürfen nur von unterwiesenen Personen durchgeführt werden, die Hochdruckanlagen sicher bedienen und warten können.

Elektrofachkraft: Arbeiten mit dem Hinweis “Elektrofachkraft” dürfen nur von Personen mit einer Ausbildung um elektrotechnischen Bereich ausgeführt werden.

Kundendienst: Arbeiten mit dem Hinweis „Kundendienst“ dürfen nur von KÄRCHER Kundendienst- Monteuren oder durch KÄRCHER autorisierte Monteure durchgeführt werden.

• Brenner zündet nicht oder Flamme erlischt während des Betriebs

• Kontrolllampe Servicemenü (rot) blinkt 1x

• Kontrolllampe Service blinkt 1x

• Kontrolllampe Service blinkt 2x

• Kontrolllampe Service blinkt 3x

• Kontrolllampe Service blinkt 4x

• Kontrolllampe Service blinkt 5x

• Kontrolllampe Service blinkt 6x

• Kontrolllampe Service blinkt 7x

• Kontrolllampe Service blinkt 8x

• LED Systempflege leuchtet

• Pumpe kommt nicht auf Druck

• Hochdruckpumpe klopft

• Gerät schaltet bei geöffneter Hochdruckpistole laufend aus/ein

• Gerät schaltet bei geschlossener Hochdruckpistole nicht ab

Ursache:

Temperaturregler zu niedrig eingestellt.

Behebung:

Bediener

1. Den Temperaturregler höher einstellen.

Ursache:

Geräteschalter steht nicht auf Warmwasser.

Behebung:

Bediener

1. Das Gerät auf eine höhere Temperatur stellen.

Ursache:

Wassermangelsicherung im Sicherheitsblocks hat abgeschaltet (LED Service blinkt 5 mal).

Behebung:

Bediener

1. Ausreichende Wasserzufuhr sicherstellen.

2. Gerät auf Dichtheit prüfen.

Ursache:

Maximaltemperaturbegrenzer im Wasserausgang (> 90 °C) hat ausgelöst.

Behebung:

Kundendienst

1. Temperaturregler prüfen.

Ursache:

Abgastemperaturbegrenzer hat ausgelöst (LED Service blinkt 4 mal)

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Drehrichtung falsch.

Behebung:

Bediener

1. Die Pole am Gerätestecker tauschen.

   ---



Ursache:

Leckage im Hochdrucksystem.

Behebung:

Bediener

1. Das Hochdrucksystem und die Anschlüsse auf Dichtigkeit prüfen.

Ursache:

Fehler in der Spannungsversorgung oder Stromaufnahme des Motors zu groß.

Behebung:

Bediener

1. Den Netzanschluss und die Netzsicherungen prüfen.

2. Den Kundendienst benachrichtigen.

Ursache:

Motor überlastet oder überhitzt.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Abgastemperaturbegrenzer hat ausgelöst.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Wassermangel.

Behebung:

Bediener

1. Den Wasseranschluss und die Zuleitungen prüfen.

Ursache:

Reedschalter in der Wassermangelsicherung verklebt oder Magnetkolben klemmt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Flammfühler hat den Brenner abgeschaltet.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Fehler Temperaturfühler Wasserausgang.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Kommunikationsfehler.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Systempflege verbraucht.

Behebung:

Bediener

1. Systempflege nachfüllen.

Ursache:

Düse ausgespült.

Behebung:

Bediener

1. Die Düse ersetzen.

Ursache:

Nicht genügend Wasser.

Behebung:

Bediener

1. Für ausreichende Wasserzufuhr sorgen.

Ursache:

Wasserzulauffilter verschmutzt.

Behebung:

Bediener

1. Filter reinigen.

Ursache:

Feinfilter verschmutzt.

Behebung:

Bediener

1. Filter reinigen.

Ursache:

Schwimmerventil klemmt.

Behebung:

Bediener

1. Das Ventil auf Gängigkeit überprüfen.

Ursache:

Sicherheitsventil undicht.

Behebung:

Kundendienst

1. Die Einstellung prüfen.

2. Bei Bedarf neue Dichtung einbauen.

Ursache:

Mengenregulierventil undicht oder zu niedrig eingestellt.

Behebung:

Kundendienst

1. Die Ventilteile prüfen.

2. Die Teile bei Beschädigung ersetzen, bei Verschmutzung reinigen.

Ursache:

Magnetventil für Druckentlastung defekt.

Behebung:

Kundendienst

1. Das Magnetventil ersetzen.

Ursache:

Wasserpumpe saugt geringfügig Luft an.

Behebung:

Kundendienst

1. Das Saugsystem prüfen und Undichtheit beheben.

Ursache:

Düse im Strahlrohr verstopft.

Behebung:

Bediener

1. Die Düse prüfen und reinigen.

Ursache:

Gerät ist verkalkt.

Behebung:

Kundendienst

1. Das Gerät entkalken.

Ursache:

Schaltpunkt des Überströmventils hat sich verstellt.

Behebung:

Kundendienst

1. Das Überströmventil neu einstellen.

Ursache:

Luft in der Pumpe.

Behebung:

Bediener

1. Das Gerät entlüften.

Ursache:

Sicherheitsventil bzw. Sicherheitsventildichtung defekt.

Behebung:

Kundendienst

1. Das Sicherheitsventil bzw. die Dichtung ersetzen.

Ursache:

Druckschalter defekt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

• Brenner zündet nicht oder Flamme erlischt während des Betriebs

• Kontrolllampe Servicemenü (rot) blinkt 1x

• Kontrolllampe Service blinkt 1x

• Kontrolllampe Service blinkt 2x

• Kontrolllampe Service blinkt 3x

• Kontrolllampe Service blinkt 4x

• Kontrolllampe Service blinkt 5x

• Kontrolllampe Service blinkt 6x

• Kontrolllampe Service blinkt 7x

• Kontrolllampe Service blinkt 8x

• LED Systempflege leuchtet

• Pumpe kommt nicht auf Druck

• Hochdruckpumpe klopft

• Gerät schaltet bei geöffneter Hochdruckpistole laufend aus/ein

• Gerät schaltet bei geschlossener Hochdruckpistole nicht ab

Ursache:

Temperaturregler zu niedrig eingestellt.

Behebung:

Bediener

1. Den Temperaturregler höher einstellen.

Ursache:

Geräteschalter steht nicht auf Warmwasser.

Behebung:

Bediener

1. Das Gerät auf eine höhere Temperatur stellen.

Ursache:

Wassermangelsicherung im Sicherheitsblocks hat abgeschaltet (LED Service blinkt 5 mal).

Behebung:

Bediener

1. Ausreichende Wasserzufuhr sicherstellen.

2. Gerät auf Dichtheit prüfen.

Ursache:

Maximaltemperaturbegrenzer im Wasserausgang (> 90 °C) hat ausgelöst.

Behebung:

Kundendienst

1. Temperaturregler prüfen.

Ursache:

Abgastemperaturbegrenzer hat ausgelöst (LED Service blinkt 4 mal)

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Drehrichtung falsch.

Behebung:

Bediener

1. Die Pole am Gerätestecker tauschen.

   ---



Ursache:

Leckage im Hochdrucksystem.

Behebung:

Bediener

1. Das Hochdrucksystem und die Anschlüsse auf Dichtigkeit prüfen.

Ursache:

Fehler in der Spannungsversorgung oder Stromaufnahme des Motors zu groß.

Behebung:

Bediener

1. Den Netzanschluss und die Netzsicherungen prüfen.

2. Den Kundendienst benachrichtigen.

Ursache:

Motor überlastet oder überhitzt.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Abgastemperaturbegrenzer hat ausgelöst.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Wassermangel.

Behebung:

Bediener

1. Den Wasseranschluss und die Zuleitungen prüfen.

Ursache:

Reedschalter in der Wassermangelsicherung verklebt oder Magnetkolben klemmt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Flammfühler hat den Brenner abgeschaltet.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Fehler Temperaturfühler Wasserausgang.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Kommunikationsfehler.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Systempflege verbraucht.

Behebung:

Bediener

1. Systempflege nachfüllen.

Ursache:

Düse ausgespült.

Behebung:

Bediener

1. Die Düse ersetzen.

Ursache:

Nicht genügend Wasser.

Behebung:

Bediener

1. Für ausreichende Wasserzufuhr sorgen.

Ursache:

Wasserzulauffilter verschmutzt.

Behebung:

Bediener

1. Filter reinigen.

Ursache:

Feinfilter verschmutzt.

Behebung:

Bediener

1. Filter reinigen.

Ursache:

Schwimmerventil klemmt.

Behebung:

Bediener

1. Das Ventil auf Gängigkeit überprüfen.

Ursache:

Sicherheitsventil undicht.

Behebung:

Kundendienst

1. Die Einstellung prüfen.

2. Bei Bedarf neue Dichtung einbauen.

Ursache:

Mengenregulierventil undicht oder zu niedrig eingestellt.

Behebung:

Kundendienst

1. Die Ventilteile prüfen.

2. Die Teile bei Beschädigung ersetzen, bei Verschmutzung reinigen.

Ursache:

Magnetventil für Druckentlastung defekt.

Behebung:

Kundendienst

1. Das Magnetventil ersetzen.

Ursache:

Wasserpumpe saugt geringfügig Luft an.

Behebung:

Kundendienst

1. Das Saugsystem prüfen und Undichtheit beheben.

Ursache:

Düse im Strahlrohr verstopft.

Behebung:

Bediener

1. Die Düse prüfen und reinigen.

Ursache:

Gerät ist verkalkt.

Behebung:

Kundendienst

1. Das Gerät entkalken.

Ursache:

Schaltpunkt des Überströmventils hat sich verstellt.

Behebung:

Kundendienst

1. Das Überströmventil neu einstellen.

Ursache:

Luft in der Pumpe.

Behebung:

Bediener

1. Das Gerät entlüften.

Ursache:

Sicherheitsventil bzw. Sicherheitsventildichtung defekt.

Behebung:

Kundendienst

1. Das Sicherheitsventil bzw. die Dichtung ersetzen.

Ursache:

Druckschalter defekt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Kann die Störung nicht behoben werden, muss das Gerät vom Kundendienst überprüft werden.

• Brenner zündet nicht oder Flamme erlischt während des Betriebs

• Kontrolllampe Servicemenü (rot) blinkt 1x

• Kontrolllampe Service blinkt 1x

• Kontrolllampe Service blinkt 2x

• Kontrolllampe Service blinkt 3x

• Kontrolllampe Service blinkt 4x

• Kontrolllampe Service blinkt 5x

• Kontrolllampe Service blinkt 6x

• Kontrolllampe Service blinkt 7x

• Kontrolllampe Service blinkt 8x

• LED Systempflege leuchtet

• Pumpe kommt nicht auf Druck

• Hochdruckpumpe klopft

• Gerät schaltet bei geöffneter Hochdruckpistole laufend aus/ein

• Gerät schaltet bei geschlossener Hochdruckpistole nicht ab

Ursache:

Temperaturregler zu niedrig eingestellt.

Behebung:

Bediener

1. Den Temperaturregler höher einstellen.

Ursache:

Geräteschalter steht nicht auf Warmwasser.

Behebung:

Bediener

1. Das Gerät auf eine höhere Temperatur stellen.

Ursache:

Wassermangelsicherung im Sicherheitsblocks hat abgeschaltet (LED Service blinkt 5 mal).

Behebung:

Bediener

1. Ausreichende Wasserzufuhr sicherstellen.

2. Gerät auf Dichtheit prüfen.

Ursache:

Maximaltemperaturbegrenzer im Wasserausgang (> 90 °C) hat ausgelöst.

Behebung:

Kundendienst

1. Temperaturregler prüfen.

Ursache:

Abgastemperaturbegrenzer hat ausgelöst (LED Service blinkt 4 mal)

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Drehrichtung falsch.

Behebung:

Bediener

1. Die Pole am Gerätestecker tauschen.

   ---



Ursache:

Leckage im Hochdrucksystem.

Behebung:

Bediener

1. Das Hochdrucksystem und die Anschlüsse auf Dichtigkeit prüfen.

Ursache:

Fehler in der Spannungsversorgung oder Stromaufnahme des Motors zu groß.

Behebung:

Bediener

1. Den Netzanschluss und die Netzsicherungen prüfen.

2. Den Kundendienst benachrichtigen.

Ursache:

Motor überlastet oder überhitzt.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Abgastemperaturbegrenzer hat ausgelöst.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Wassermangel.

Behebung:

Bediener

1. Den Wasseranschluss und die Zuleitungen prüfen.

Ursache:

Reedschalter in der Wassermangelsicherung verklebt oder Magnetkolben klemmt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Flammfühler hat den Brenner abgeschaltet.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Fehler Temperaturfühler Wasserausgang.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Kommunikationsfehler.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Systempflege verbraucht.

Behebung:

Bediener

1. Systempflege nachfüllen.

Ursache:

Düse ausgespült.

Behebung:

Bediener

1. Die Düse ersetzen.

Ursache:

Nicht genügend Wasser.

Behebung:

Bediener

1. Für ausreichende Wasserzufuhr sorgen.

Ursache:

Wasserzulauffilter verschmutzt.

Behebung:

Bediener

1. Filter reinigen.

Ursache:

Feinfilter verschmutzt.

Behebung:

Bediener

1. Filter reinigen.

Ursache:

Schwimmerventil klemmt.

Behebung:

Bediener

1. Das Ventil auf Gängigkeit überprüfen.

Ursache:

Sicherheitsventil undicht.

Behebung:

Kundendienst

1. Die Einstellung prüfen.

2. Bei Bedarf neue Dichtung einbauen.

Ursache:

Mengenregulierventil undicht oder zu niedrig eingestellt.

Behebung:

Kundendienst

1. Die Ventilteile prüfen.

2. Die Teile bei Beschädigung ersetzen, bei Verschmutzung reinigen.

Ursache:

Magnetventil für Druckentlastung defekt.

Behebung:

Kundendienst

1. Das Magnetventil ersetzen.

Ursache:

Wasserpumpe saugt geringfügig Luft an.

Behebung:

Kundendienst

1. Das Saugsystem prüfen und Undichtheit beheben.

Ursache:

Düse im Strahlrohr verstopft.

Behebung:

Bediener

1. Die Düse prüfen und reinigen.

Ursache:

Gerät ist verkalkt.

Behebung:

Kundendienst

1. Das Gerät entkalken.

Ursache:

Schaltpunkt des Überströmventils hat sich verstellt.

Behebung:

Kundendienst

1. Das Überströmventil neu einstellen.

Ursache:

Luft in der Pumpe.

Behebung:

Bediener

1. Das Gerät entlüften.

Ursache:

Sicherheitsventil bzw. Sicherheitsventildichtung defekt.

Behebung:

Kundendienst

1. Das Sicherheitsventil bzw. die Dichtung ersetzen.

Ursache:

Druckschalter defekt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Nähere Informationen finden Sie unter: www.kaercher.com/dealersearch

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.030-xxx

2000/14/EG

2006/42/EG (+2009/127/EG)

2009/125/EG

2011/65/EU

2014/30/EU

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

(EU) 2019/1781

2000/14/EG: Anhang V

HDS Classic

Gemessen: 97

Garantiert: 100

-

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

---

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2022/10/01
