يرجى قراءة دليل التشغيل هذا قبل أول استخدام للجهاز وكذلك إرشادات السلامة المرفقة. ثم يجب استخدام الجهاز وفقا لذلك.

عليك الاحتفاظ بكلا الكتيبين وذلك للاستخدام اللاحق أو تسليمهما للمالك التالي.

يتم تشغيل الجهاز وإيقافه على الجهاز. بالإضافة إلى ذلك، يمكن مواءمة جرعة المنظف ويمكن عرض رسائل الخطأ.

اعتماداً على بنية النظام، توجد وظائف إضافية بالأجهزة الملحقة (أجهزة الرش) التي يجب توصيلها بالحنفيات أو نقاط الإمداد. بشكلٍ اختياريّ، يمكن تثبيت أجهزة التحكم عن بعد في محطات العمل هذه.

تجهيزات السلامة مضبوطة ومختومة من قِبل المصنع. لا تتم عمليات الضبط إلا من خلال خدمة العملاء فقط.

يمنع مفتاح الجهاز تشغيل الجهاز دون قصد. إدارة مفتاح الجهاز على الوضع 0/OFF عند الاستراحة من العمل أو الإنتهاء من التشغيل.

يمنع قفل التأمين بمسدس الضغط العالي تشغيل الجهاز عن غير قصد.

عند تقليل كمية الماء عن طريق نظام التحكم في الضغط والكميات فإن صمام الفيض ينفتح ويتدفق جزء من الماء راجعًا إلى جهة الشفط في المضخة.

عند تحرير ذراع السحب في مسدس الضغط العالي فإن المفتاح الانضغاطي يطفيء مضخة الضغط العالي ويوقف تيار الضغط العالي.

عند شد ذراع السحب فتعمل المضخة مرة أخرى.

إذا لم يتم استخدام الجهاز لمدة 30  دقائق، أوقف تشغيل الجهاز. يمكن تنشيط وقت الاستعداد وإلغاء تنشيطه بواسطة خدمة العملاء عبر قائمة الخدمة.

في حالة وجود تيار عالي للغاية، يُغلق مفتاح حماية المحرك الجهاز.

في حالة حدوث تسرب في نظام الضغط العالي، سيتم إيقاف الجهاز.

تمنع حماية نقص المياه تشغيل مضخة الضغط العالي إذا كان هناك نقص في الماء.

بعد إيقاف الجهاز عبر مسدس الضغط العالي، ينفتح الصمام المغناطيسي في نظام الضغط العالي في نهاية وقت التحضير للتشغيل. فذلك يقلل من الضغط المتراكم في نظام الضغط العالي.

المواد المستخدمة في التغليف قابلة لإعادة التدوير. يرجى التخلص من مواد التغليف بطريقة تحافظ على البيئة.

تحتوي الأجهزة الكهربائية والإلكترونية على مواد قيّمة قابلة لإعادة التدوير وغالبًا ما تحتوي أيضًا على مكونات مثل البطاريات أو المراكمات أو الزيوت والتي قد تُشكل خطورة على صحة الإنسان والبيئة في حالة التعامل معها بشكل غير صحيح أو إذا تم التخلص منها بصورة خاطئة. إلا أن هذه المكونات ضرورية لتشغيل الجهاز بصورة سليمة. لا يجوز التخلص من الأجهزة المميزة بهذا الرمز مع النفايات المنزلية.

تجد المعلومات الحالية حول المحتويات على الموقع: www.kaercher.de/REACH

• ينقل النظام الماء بضغط عالٍ إلى أجهزة التنظيف اللاحقة المشغلة والتي تعمل بالضغط العالي. وإذا لزم الأمر، سيتم امتصاص مادة التنظيف وخلطها مع الماء.

• يجب تثبيت النظام في غرفة جافة خالية من الصقيع. يجب توزيع مياه الضغط العالي عبر شبكة أنابيب مثبتة. بدلا عن ذلك، يمكن أن يتم توصيل مسدس الضغط العالي مباشرةً مع خرطوم الضغط العالي بمخرج الضغط العالي للجهاز.

• يمكن تركيب النظام على الجدار أو تثبيته على إطار (مجموعة التثبيت، الخيار).

• يجب أن يتم تثبيت النظام بطريقة يتم فيها غلق الفتحة الخلفية، على سبيل المثال باستخدام جدار.

• يمكن استخدام المياه النظيفة فقط كمادة ضغط عالي. تؤدي التلوثات إلى حدوث تآكلٍ مبكر أو ترسبات في الجهاز.

• عندما يكون القياس أعلى من 3 °dH، قد تكون هناك حاجة إلى تدابير تقليل عُسر الماء.

• يجب الاتفاق على استخدام المياه المعاد تدويرها مع Kärcher مسبقا.

ينطبق على إمداد المياه القيّم الحدية التالية:

• قيمة pH: 6.5‎-9.5

• قدرة التوصيل الكهربائي: قدرة الماء المتجدد على التوصيل + 1200 معامل احتكاك ساكن/سم، قدرة التوصيل القصوى 2000 معامل احتكاك ساكن/سم

• المواد القابلة للترسيب (سعة تجريبية 1 لتر، زمن الترسيب 30 دقيقة): < 0,5 ملغم/ل

• المواد القابلة للفلترة: < 50 ملجم/لتر، لا توجد مواد أكالة

• الهيدروكربونات: < 20 ملغم/ل

• الكوريد: < 300 ملغم/ل

• السلفات: < 240 ملغم/ل

• الكالسيوم: < 200 ملغم/ل

• العسر الكلي: < 28 °عسر ألماني، < 50° درجة، < 500 جزء في المليون (mg CaCO₃/لتر)

• حديد: < 0,5 ملغم/ل

• منجنيز: <0,05 ملجم/لتر

• نحاس: <2 ملجم/لتر

• كلور نشط: < 0.3 ملجم/لتر

• خال من الروائح الكريهة

استخدام الملحقات التكميلية الأصلية وقطع الغيار الأصلية فقط، والتي تضمن تشغيل الجهاز بشكل آمن وخالٍ من الاختلالات.

تجد المعلومات الخاصة بالملحقات التكميلية وقطع الغيار على الموقع www.kaercher.com.

مواد التنظيف تجعل مهام التنظيف أسهل. في الجدول التالي، تُعرض مجموعة مختارة من مواد التنظيف. قبل استخدام مواد التنظيف، يجب مراعاة الإرشادات الموجودة على العبوة.

لا يُسمح باستخدام أنواع مواد التنظيف التالية، لأنها تلحق أضرار بالجهاز:

• مواد التنظيف التي تحتوي على حامض النتريك

• مواد التنظيف التي تحتوي على الكلور النشط

* سهل الفصل

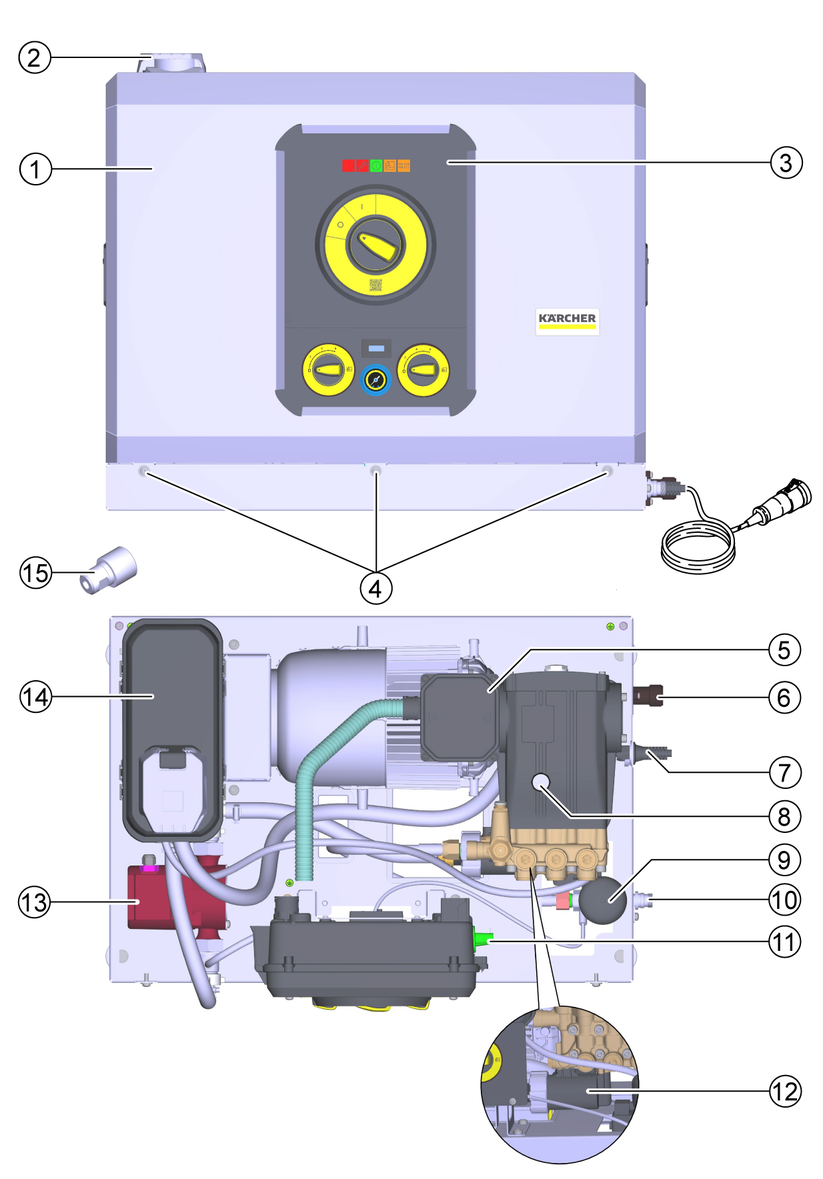

تأكد من وجود جميع محتويات العبوة عند فتحها. وفي حالة نقص أية اكتشاف أي تلف ناتج عن عملية النقل، يرجى إخطار البائع.

---

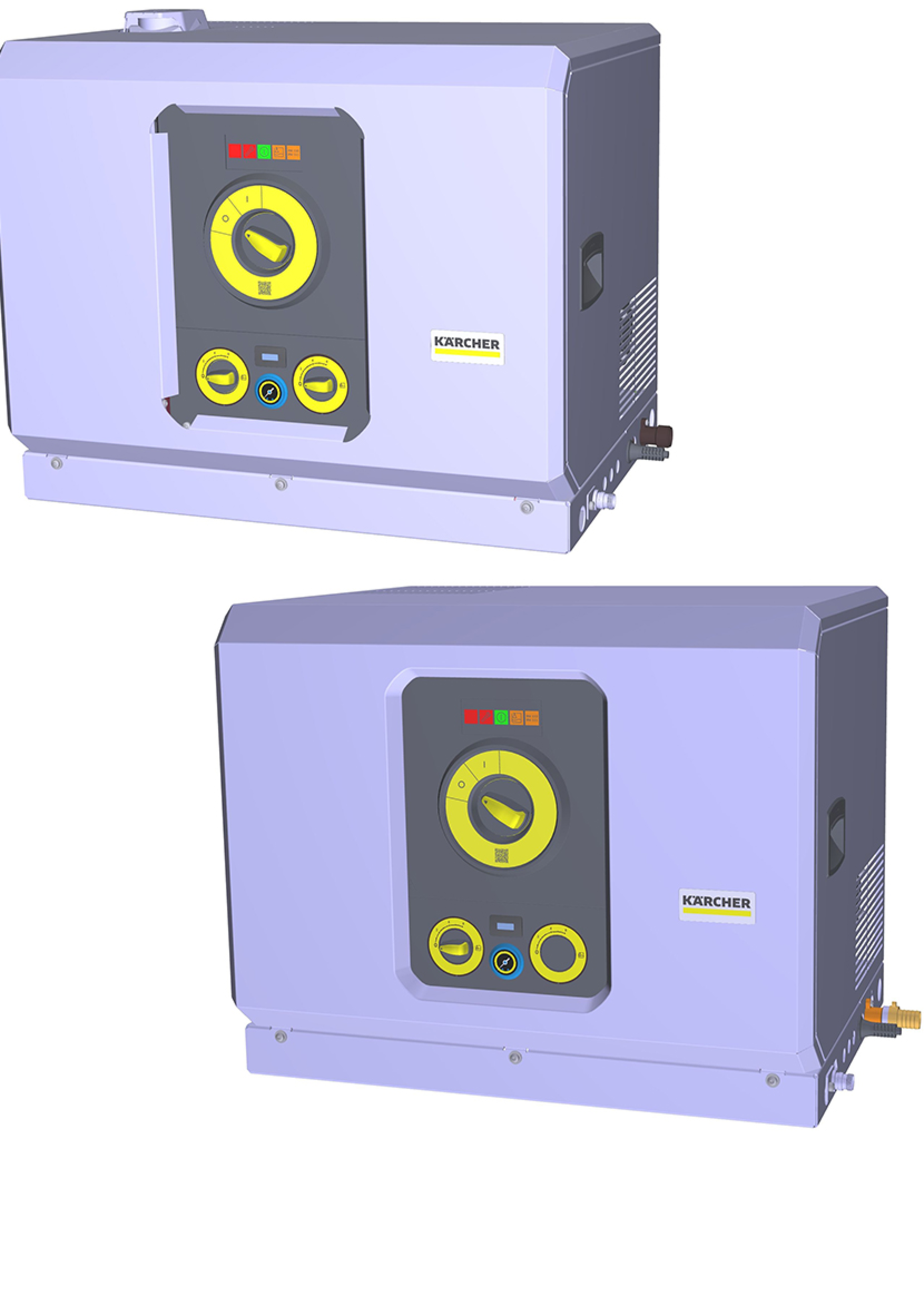

1. غطاء الجهاز
2. العناية بنقطة الملء بالنظام (فقط مع HD St...H)

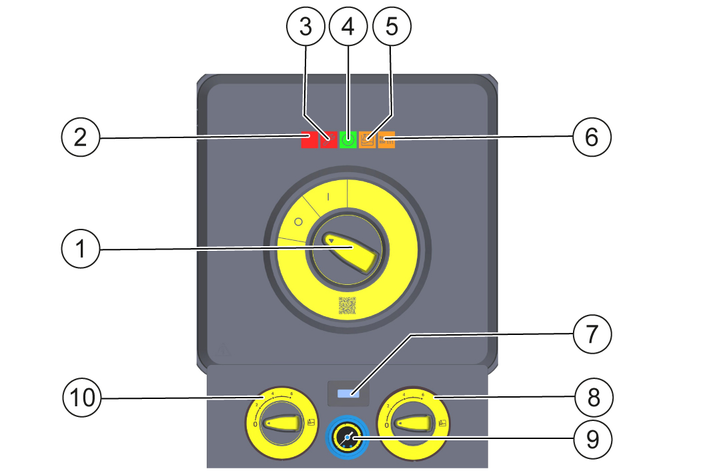

3. لوحة تحكم + الصندوق الكهربائي
4. براغي تثبيت غطاء الجهاز
5. محرك صندوق الأطراف
6. مدخل المياه
7. وصلة الطاقة كابل + قابس
8. نقطة ملء زيت المضخة
9. مركم الضغط
10. مخرج الضغط العالي
11. ضبط العناية بالنظام (فقط مع HD St...H) + مفتاح الخدمة
12. فلتر الماء النقي
13. مضخة ضغط أولي (فقط مع HD St...H)
14. خزان عائم (مع HD St...H المزود بحاوية العناية بالنظام)
15. الفوهة القياسية

مجموعات الملحقات التالية تباع بشكل منفصل:

• جهاز التحكم عن بعد (دون صورة)

• تخفيف الضغط (دون صورة)

• مادة التنظيف الثانية + صمام التعيير

• هيكل الأرضية (من الفولاذ أو الصلب) (دون صورة)

• مدخل الماء الخاص بالصمام المغناطيسي (دون صورة)

• عداد ساعات التشغيل + مقياس الضغط

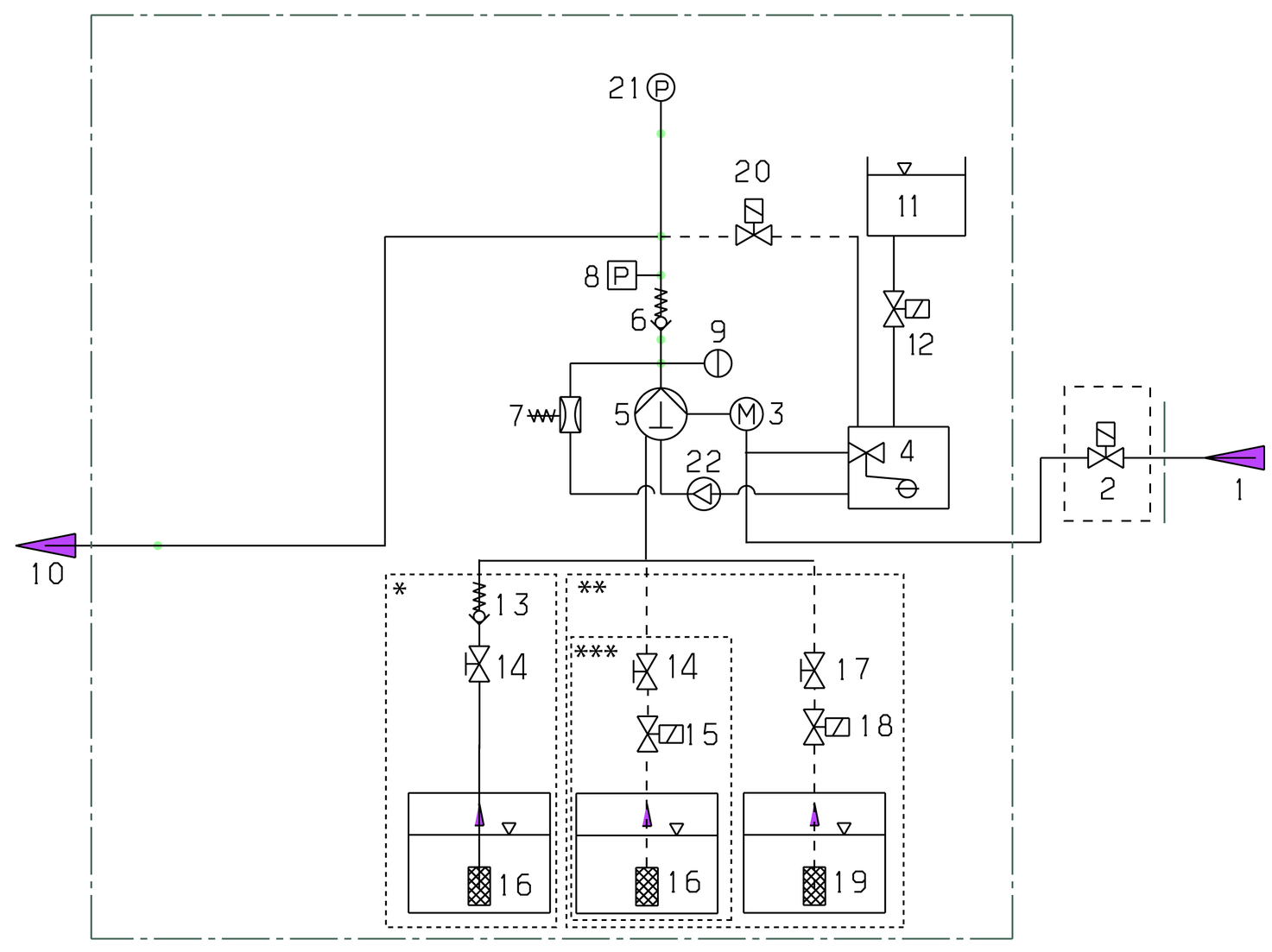

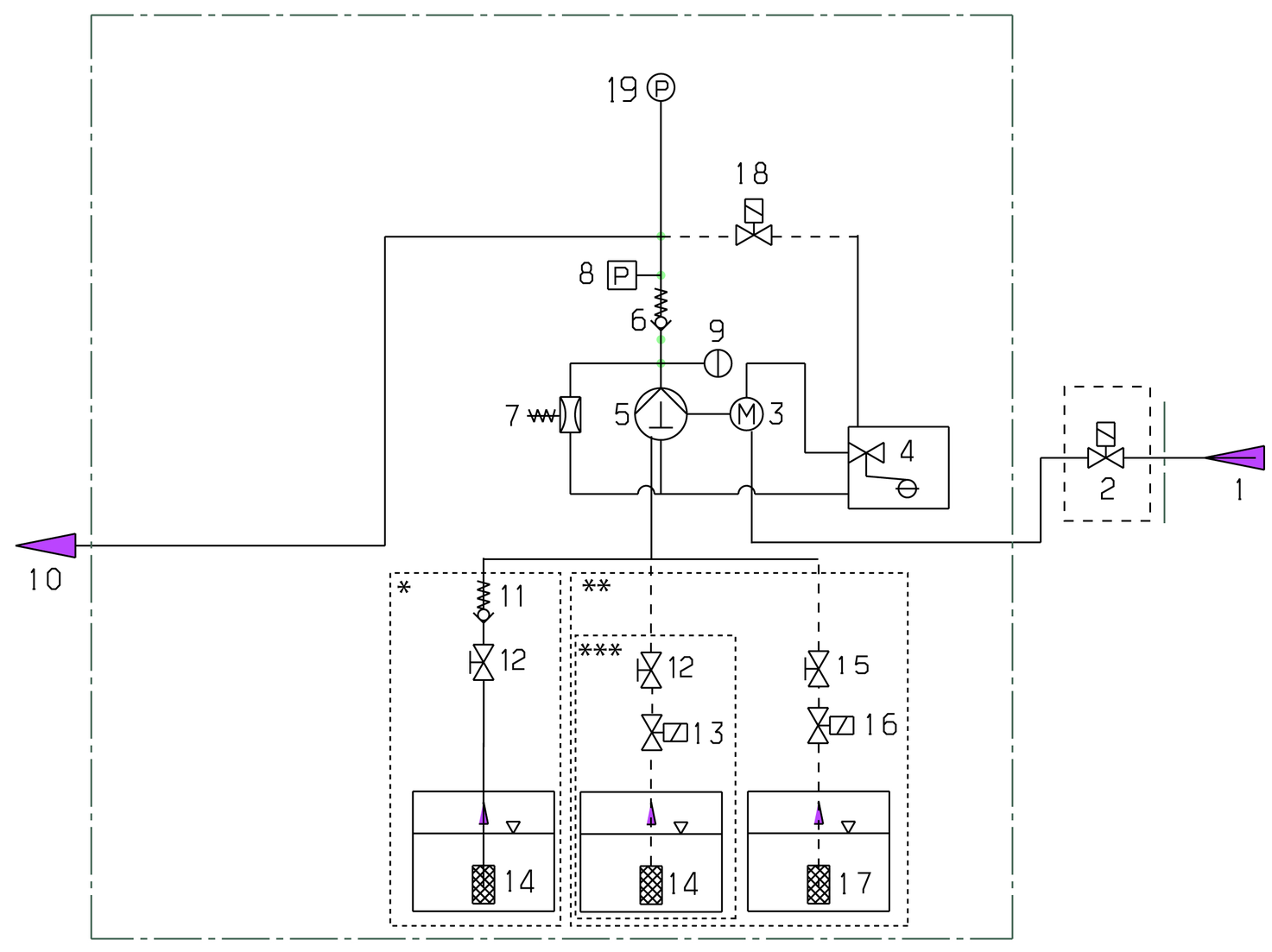

عندما تتم إزالة الكمية الإجمالية من الماء، سيتدفق الماء عبر مدخل المياه وخزان العوامة ومضخة الضغط الأولي للماء الساخن ومضخة الضغط العالي إلى مخرج الضغط العالي.

إذا كانت هناك حاجة إلى جزء فقط من المياه المضخوخة الذي توفره المضخة، فإن الكمية المتبقية سوف تعود إلى جهة الشفط لمضخة الضغط العالي عبر التحكم في الكمية.

يتم شفط مواد التنظيف من عدد يصل إلى خزانيّ مواد تنظيف ويتم إضافتها بواسطة صمام جرعات مواد التنظيف. لتفعيل مادة التنظيف، يجب تدوير مقبض الدوران إلى اليمين. في الموضع 0، لن يتم امتصاص أي مادة تنظيف، وفي الموضع 6 يتم امتصاص الكمية القصوى.

في حال انخفض ضغط النظام أثناء وقت الاستعداد بسبب فتح أحد المستهلكين، سوف يتم تشغيل مفتاح الضغط لمضخة الضغط العالي. عند إغلاق الجهاز مجددًا، يتم إيقاف المضخة تلقائيا.

من خلال إضافة مادة العناية بالنظام RM 110، يتم منع تكوين الرواسب الكلسية عند تشغيل الماء الساخن. أجهزة St H مناسبة لتشغيل الماء الساخن حتى 85 °مئوية وأجهزة St حتى درجة حرارة 60°مئوية لإدخال الماء. يتم ضبط المعايرة بمعرفة خدمة العملاء بحسب الاحتياج، اعتمادًا على درجة صلابة الماء.

• يجب أن يتم تثبيت النظام في بيئة جافة وغير قابلة للانفجار.

• يجب أن يتم تثبيت النظام على أرض ثابتة ومستوية.

• يجب إتاحة الوصول السهل إلى النظام عند إجراء أعمال الصيانة.

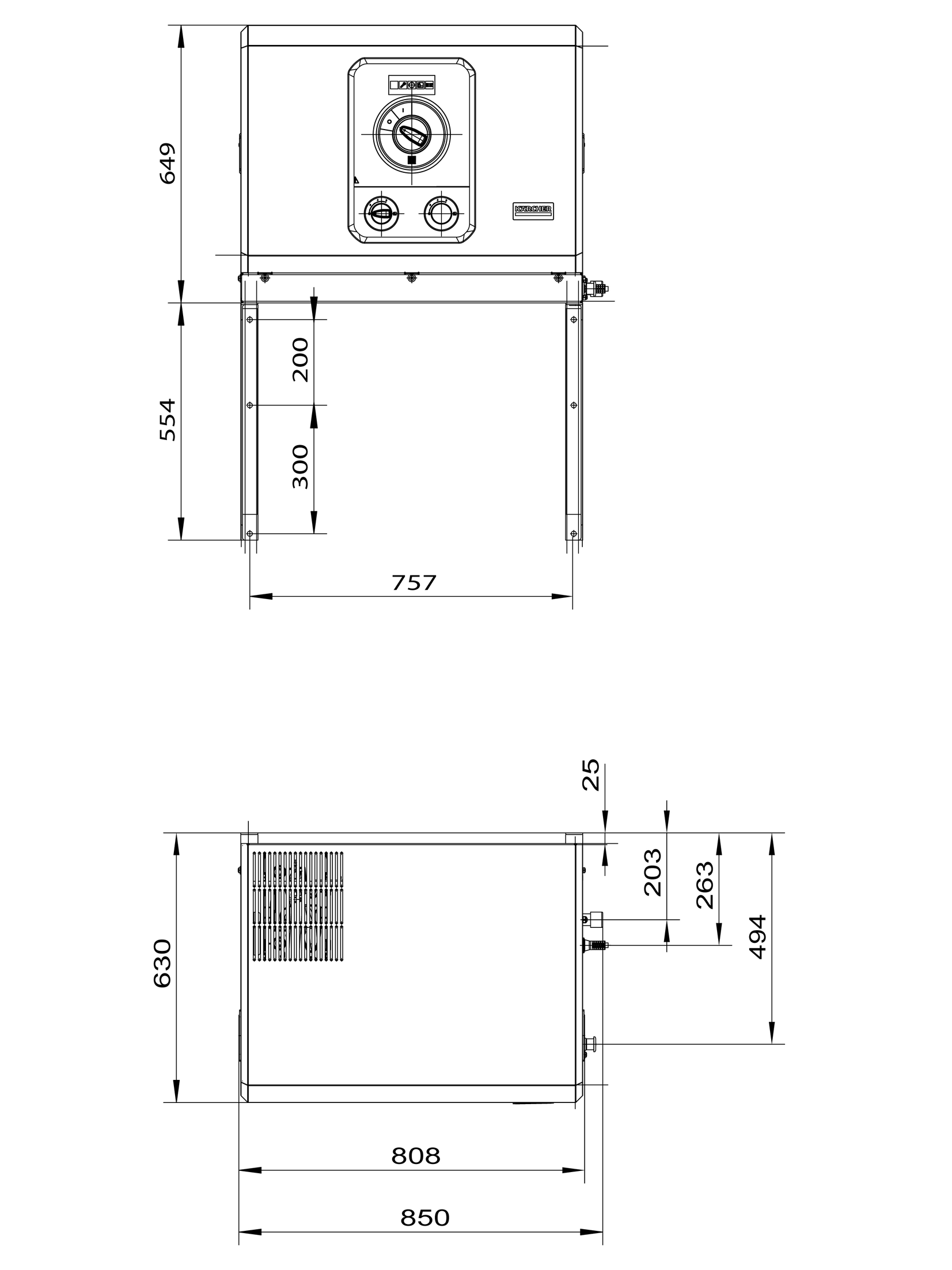

• يمكن تركيب الجهاز على الجدار أو باستخدام مجموعة ملحقات إطار الأرضية (اختياري).

• لا تضع الجهاز بشكلٍ جانبي على الجدار مباشرةً. توجد فتحات للتبريد على جانب الجهاز، والتي لا يُسمح بسدها.

• قبل التركيب، تحقق من قدرة تحمل الحائط. بالنسبة للجدران الخرسانية والجدران المصنوعة من الطوب المفرغ والقرميد والخرسانة الرغوية، يجب استخدام الخوابير والبراغي المناسبة، مثل  خطاف الحقن.

• يجب ألا يكون الجهاز متصلاً بشكل صلب بأنبوب المياه أو شبكة الأنابيب عالية الضغط. يجب تركيب خراطيم التوصيل.

• يجب توفير محبس إيقاف بين شبكة وصلات المياه وخرطوم التوصيل.

• لمعرفة قيم التوصيل، راجع البيانات الفنية ولوحة الصُنع.

• يجب تنفيذ التوصيل الكهربائي بمعرفة فني تركيب كهربائي وفقًا للمواصفة IEC 60364-1.

• الأجزاء الموصلة للتيار والكابلات والأجهزة الموجودة في نطاق العمل يجب أن تكون في حالة ممتازة ومحمية من تيار الماء.

---

• تصميم إمداد المياه للتشغيل المستمر.

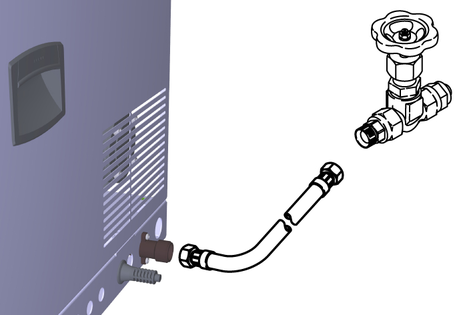

• يجب تزويد خط إمداد المياه بصمام إغلاق ومتصل بنظام الضغط العالي عن طريق خرطوم ضغط مرن.

• يؤدي المقطع العرضي للأنبوب الصغير جدا أو الضغط الأولي المنخفض للغاية إلى نقص بالمياه.

• إذا كان الضغط الأولي مرتفعا للغاية أو أن الضغط في نظام الخطوط بلغ ذروته، فمن الضروري تركيب جهاز تخفيض للضغط. يجب وجود مصرف للمياه في موقع التركيب.

• عند تركيب مجموعة ملحقات "مدخل مياه بالصمام المغناطيسي"، يقوم الصمام بحجب مدخل المياه حتى تكون هناك حاجة إلى المياه عند الجهاز.

---

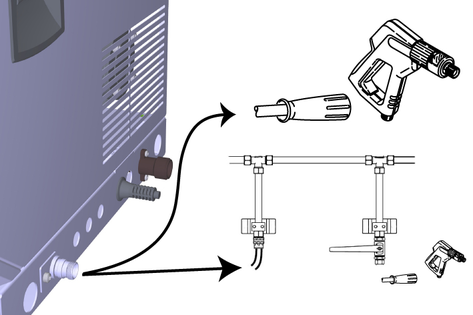

عند تركيب وصلات الضغط العالي، يجب مراعاة اللوائح الوطنية ذات الصلة للمشرع.

• يجب تنفيذ التوصيل بين شبكة الأنابيب المثبتة والجهاز كخط لخرطوم الضغط العالي.

• يجب تمديد شبكة الأنابيب المثبتة بشكل مستقيم قدر الإمكان. يجب تمديد خطوط أنابيب الضغط العالي باستخدام حلقات مرخية وثابتة وفقا للوائح السارية مع مراعاة التغيرات في الطول نتيجة التأثيرات الحرارية والضغط.

• من أجل الحفاظ على أقل معدل لفقدان الضغط في خطوط الضغط العالي قدر الإمكان، يجب أن يتم الإلتزام بالتوصيات التالية:

  الوصلات الأنبوبية: المقاس الاسمي DN  15
  الوصلات الخرطومية: المقاس الاسمي  DN 8
  الوصلات الخرطومية HD 17-15 St (H): DN 10

يجب أيضًا مراعاة طول خط الأنابيب وعدد التغييرات في الاتجاه والتجهيزات للقيّم المرجعية.

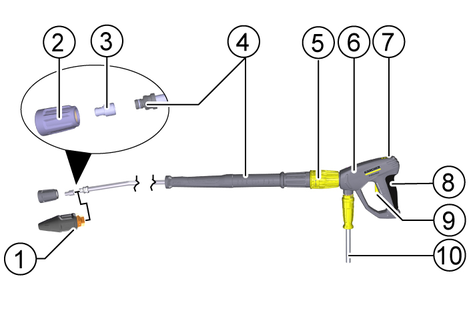

الجهاز مع ANTI!Twist: توصيل وصلة خرطوم الضغط العالي الأصفر بمسدس الضغط العالي.

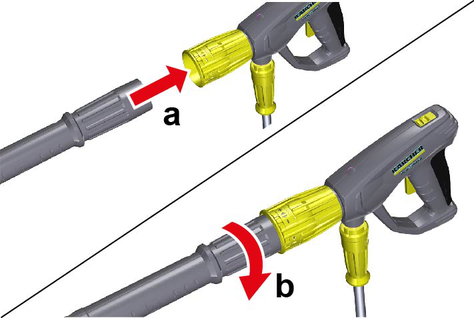

1. قم بتوصيل أنبوب الرش بمسدس الضغط العالي واربطه يدويا بإحكام (EASY!Lock).

   ---



2. أدخل فوهة الضغط العالي في أنبوب الرش.

3. قم بتركيب صامولة الوصل واربطها يدويا بإحكام (EASY!Lock).

4. الجهاز غير المزود ببكرة خرطوم: قم بتوصيل خرطوم الضغط العالي بمسدس الضغط العالي ووصلة الضغط العالي للجهاز واربط يدويا بإحكام (EASY!Lock).

5. الجهاز المزود ببكرة خرطوم: قم بتوصيل خرطوم الضغط العالي مع مسدس الضغط العالي وشده باليد بإحكام (EASY!Lock).

   تنبيه

   خرطوم الضغط العالي الملفوف

   خطر التعرض لضرر

   قم بفك خرطوم الضغط العالي تماما قبل بدء التشغيل.

1. انصب الحاويات بحيث لا يزيد المستوى السفلي لمادة التنظيف عن 1.5 متر أسفل قاع الجهاز ولا يكون المستوى العلوي أعلى من قاع الجهاز.

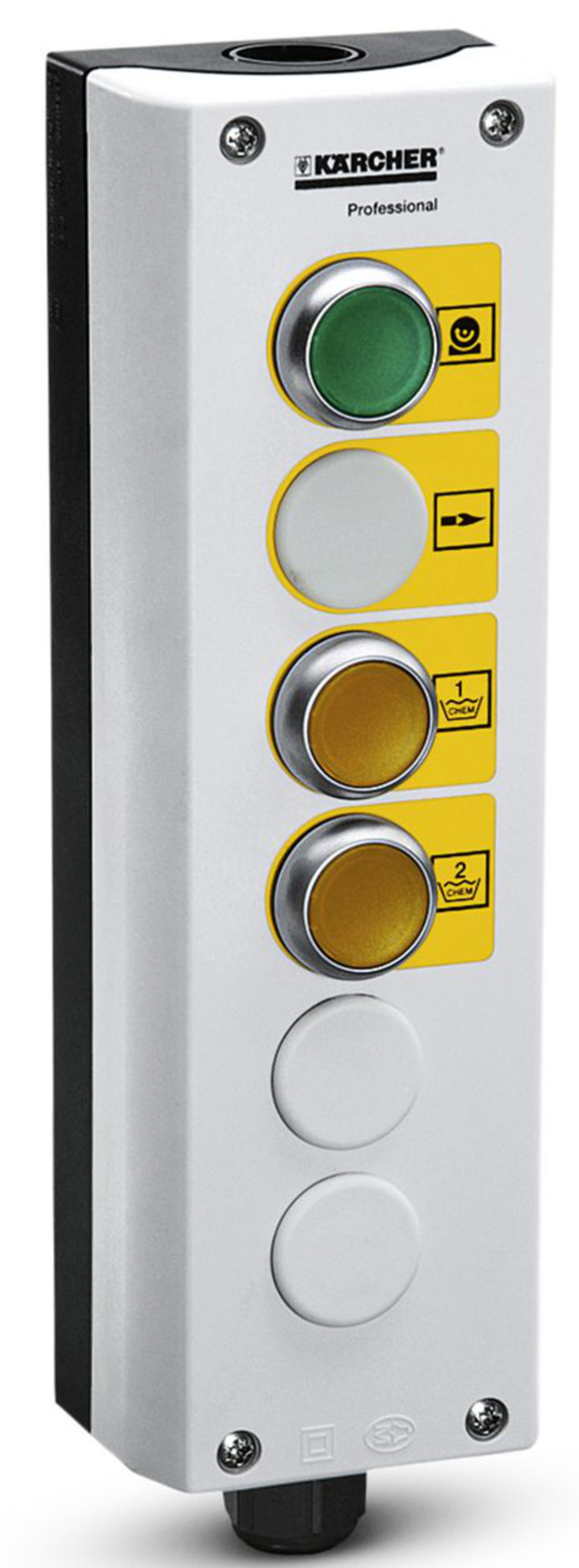

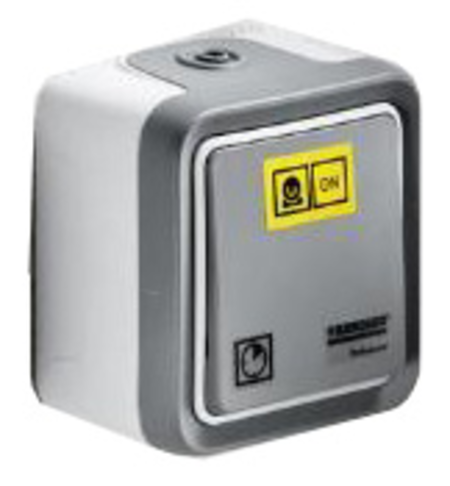

يمكن وضع أجهزة التحكم عن بُعد بين الجهاز ونقاط الإخراج. حيث إنها تسمح بتشغيل الجهاز عند نقطة الإخراج مباشرةً.

اعتمادا على حالة الاستخدام، تتوفر مجموعات مرفقات مختلفة لأجهزة التحكم عن بُعد.

	وظيفة	الشرح
	إعادة الضبط	بعد انتهاء وقت التحضير، يمكن إعادة تشغيل الجهاز عند نقطة الإخراج مباشرةً.

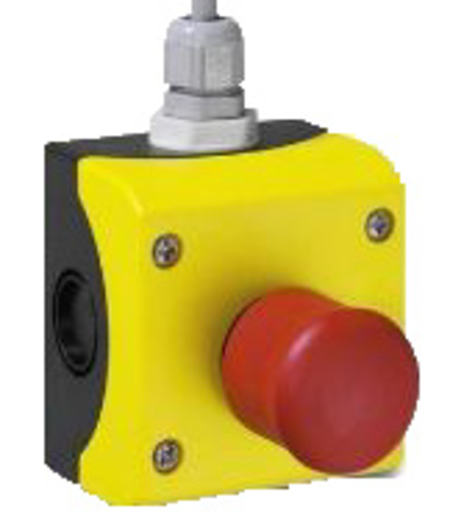

	زر الطوارئ

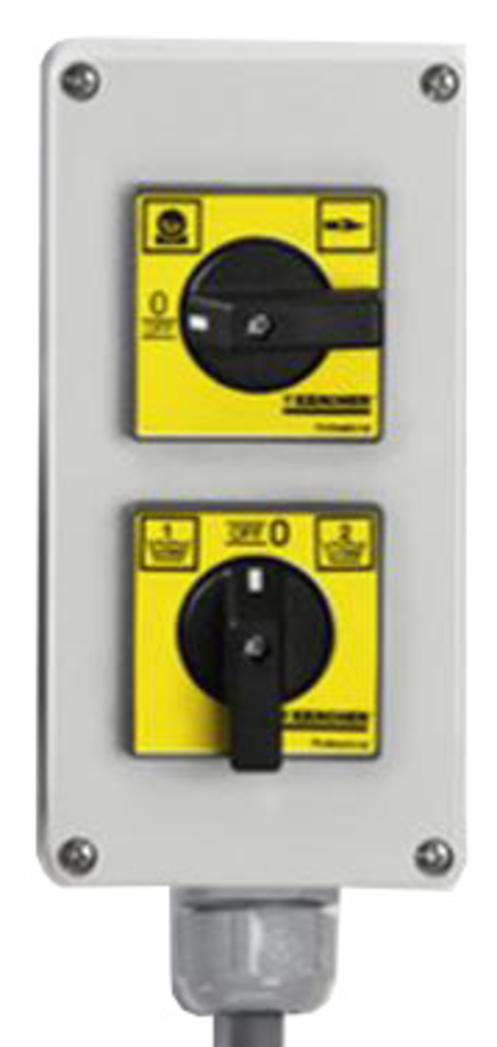

	تشغيل/إيقاف + مادة التنظيف (المفتاح الدوار) مكان فرديّ	قم بتشغيل الجهاز وإيقافه عند نقطة الإخراج. اختيار ما إذا كان ينبغي إضافة مادة التنظيف: لا يوجد خليط أو خليط RM 1 أو خليط RM 2، كل منها بالصورة المضبوطة في الجهاز.
	تشغيل/إيقاف + مادة التنظيف (أزرار الضغط) ما يصل إلى 5 أماكن	قم بتشغيل الجهاز وإيقافه عند نقطة الإخراج. اختيار ما إذا كان ينبغي إضافة مادة التنظيف: لا يوجد خليط أو خليط RM 1 أو خليط RM 2 (اختياري)، كل منها بالصورة المضبوطة في الجهاز.

1. تأكد من الإمداد بالماء.

2. أخرج شفط مادة التنظيف من الجهاز.

3. تأكد من الإمداد بالطاقة.

• لمعرفة قيم التوصيل، راجع البيانات الفنية ولوحة الصُنع.

• يجب تنفيذ التوصيل الكهربائي بمعرفة فني تركيب كهربائي وفقًا للمواصفة IEC 60364-1.

1. تحديد عسر المياه المحلية عن طريق شركة الإمداد بالمياه المحلية او بواسطة جهاز فحص عسر المياه.

2. انزع غطاء الجاز واضبط مادة العناية بالنظام على المفتاح الدوار بلوحة التحكم.

• تعتبر العناية بالنظام فعالة للغاية في منع وصلات المياه من التكلس عند تشغيلها بماء الصنبور المحتوي على الكلس. يضاف قطرة بقطرة من مادة العناية بالنظام إلى إمداد خزان العوامة.

• يتم ضبط الجرعة في المصنع على درجة صلابة المياه المتوسطة ويمكن تعديلها بحسب عسر الماء في الموضع إذا لزم الأمر.

1. املأ سائل العناية بالنظام.

1. التحقق قبل كل استخدام من عدم وجود تلف في خرطوم الضغط العالي، خطوط الأنابيب، التركيبات وأنبوب الرش.

2. تجديد القطع التي فيها تسربات فوراً وعزل أماكن التوصيل التي فيها تسربات.

3. تحقق من قارنة الخرطوم للتأكد من ثباتها وإحكمها.

4. تحقق من مستوى ملء خزان مواد التنظيف وإذا لزم الأمر قم بتعبئته بمواد التنظيف.

5. فحص مستوى ملء مادة العناية بالنظام وقم بملئها عند اللزوم.

1. اضغط على ذراع الأمان وذراع السحب.

   يتم فتح مسدس الضغط العالي.

2. حرر ذراع التأمين وذراع السحب.

   يتم غلق مسدس الضغط العالي.

1. فتح إمداد المياه.

2. قم بتوصيل قابس الشبكة.

3. وضع مفتاح الجهاز على الوضع "I".

4. حرر مسدس الضغط العالي، وللقيام بذلك حرّك قفل تأمين مسدس الضغط العالي للخلف.

5. افتح مسدس الضغط العالي.

6. خطر

   خطر الإصابة

   قد يؤدي تيار الماء المتسرب من وسيلة ضبط الضغط / الكمية إلى وقوع إصابات.

   يجب التأكد من عدم حل الوصلة بين وسيلة ضبط الضغط / الكمية وأنبوب الرش.

   اضبط ضغط العمل وكمية الماء من خلال إدارة وسيلة ضبط الضغط والكمية.

   إرشاد

   عند أدنى معدل تدفق، تضمن الحرارة المتبددة من المحرك تسخين الماء بدرجة حرارة 15 °م تقريبا.

نوصي باستخدام الفوهات التالية، بحسب الجهاز ومهمة التنظيف:

1. قم بتعليق خرطوم الشفط الخاص بمواد التنظيف في الخزان المزود بمواد التنظيف.

2. ضبط صمام تعيير مواد التنظيف على درجة المعايرة المرغوبة. المعايرة على مراحل من 0 (دون مادة تنظيف) إلى 6 (أعلى معايرة).

1. رش المنظف باقتصادية على السطح الجاف واتركه ليظهر أثره (لا يجف).

2. اشطف الاتساخات المحررة بتيار الضغط العالي.

يجب شطف أنبوب رش الرغوة بعد الاستعمال تجنبًا لترسبات مواد التنظيف.

1. قم بفك الوعاء.

2. اسكب بقايا المنظف مرة أخرى في عبوة التوريد.

3. املأ الوعاء بالماء النقي.

4. اربط الوعاء بأنبوب الرش الرغوي.

5. قم بتشغيل أنبوب الرش الرغوي لمدة دقيقة واحدة تقريبًا لشطف بقايا مادة التنظيف.

6. قم بتفريغ الوعاء.

1. اغمر الفلتر في ماء نقي.

2. أدر صمام تحديد الجرعات إلى أعلى تركيز للمنظفات.

3. ابدأ تشغيل الجهاز واشطفه لمدة دقيقة بماء نقي.

كبديل لمعايرة مواد تنظيف في الجهاز، يمكن أيضًا إضافة مواد التنظيف عند نقاط الإخراج مباشرةً.

تتوفر العديد من الخيارات المتاحة لذلك، على سبيل المثال زجاجة الرش الرغوي.

---

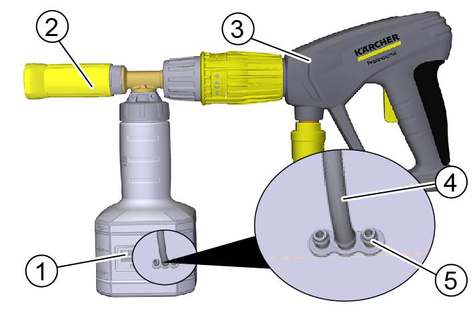

1. وعاء
2. المنفث الرغوي
3. مسدس الضغط العالي
4. خرطوم شفط
5. طقم خلطنسبة خلط مواد التنظيف: 3=مرتفع، 2= متوسط، 1=منخفض

1. قم بفك الوعاء.

2. أدخل الحاجز المرغوب في خرطوم الشفط.

3. املأ الوعاء بالمنظف.

4. اربط الوعاء بفوهة الرغاوي.

5. فصل أنبوب النفث عن مسدس الضغط العالي.

6. ركّب أنبوب الرش الرغوي على مسدس الضغط العالي واربطه بإحكام.

7. قم بتشغيل منظف الضغط العالي.

1. ترك شد ذراع الزناد.

   يتوقف الجهاز.

2. قم بتحريك قفل التأمين إلى الأمام.

   يتم تأمين مسدس الضغط العالي.

بعد المقاطعة

3. قم بتحريك قفل التأمين إلى الخلف.

   يتم تحرير مسدس الضغط العالي.

4. افتح مسدس الضغط العالي.

   يتم تشغيل الجهاز مجددًا.

وقت الاستعداد

يبدأ وقت الاستعداد عند إغلاق مسدس الضغط العالي. بعد انتهاء وقت الاستعداد (30  دقائق) لن يكون بعد ذلك بدء تشغيل الجهاز ممكنا عن طريق فتح مسدس الضغط العالي. لمبة التحكم تومض باللون الأخضر.

1. لإعادة التشغيل، يجب إدارة مفتاح الجهاز قليلا على الوضع „0“ ثم إعادته إلى الوضع „I“ مرة أخرى.

إعادة بدء وقت الاستعداد

1. حرك مفتاح الجهاز إلى الوضع "0".

2. انتظر قليلاً.

3. وضع مفتاح الجهاز على الوضع "I".

1. غلق إمداد المياه.

2. افتح مسدس الضغط العالي.

3. تشغيل المضخة باستخدام مفتاح الجهاز واتركها تعمل لمدة 5-10 ثوانٍ.

4. غلق مسدس الضغط العالي.

5. نقل مفتاح الجهاز إلى الوضع "0/OFF".

6. أغلق صمام الحجب عند مدخل المياه، وإذا لزم الأمر، أغلق أيضا صمامات الإغلاق الأخرى عند نقاط الإخراج

7. إزالة وصلة المياه.

8. شغِّل مسدسات الضغط العالي عند نقاط الإخراج حتى إزالة الضغط من النظام.

9. تأمين مسدسات الضغط العالي وللقيام بذلك حرّك قفل التأمين إلى الأمام.

1. فصل الجهاز عن مصدر الإمداد بالمياه.

2. فك خرطوم الضغط العالي من الجهاز.

3. تشغيل الجهاز ("I/ON").

4. انتظر لمدة دقيقة على الأقل لكي لا تخرج أي مياه من وصلة الضغط العالي.

5. أطفئ الجهاز (“0/OFF”).

6. حفظ الجهاز وملحقاته في غرفة مؤمنة ومحمية من التجمد.

1. تعبئة مادة الحماية من الصقيع المتاحة في المتاجر في خزان العوامة حتى الأعلى.

2. وضع وعاء للتجميع تحت مخرج الضغط العالي.

3. قم بتشغيل الجهاز واتركه يعمل حتى تقوم الحماية من نقص المياه بتعيل الخزان العائم وإيقاف الجهاز.

فهذا يحقق أيضًا درجة معينة من الحماية ضد التآكل.

1. أدر المفتاح الرئيسي إلى “0”.

2. غلق إمداد المياه.

3. يجب الضغط على مسدس الضغط العالي إلى أن يصبح الجهاز خاليًا من الضغط.

1. عند الشحن في مركبات قم بتأمين الجهاز ضد الانزلاق والانقلاب وفقًا لما تنص عليه المعايير السارية.

المشغّل: لا يُسمح بنفيذ الأعمال المشار إليها بإرشاد "المشغل" إلا من قِبل أفراد مدربين، والذين يمكنهم تشغيل وصيانة نظام الضغط العالي بشكل آمن.

خدمة العملاء: لا يُسمح بتنفيذ الأعمال المشار إليها بإرشاد "خدمة العملاء" إلا من قبل فنيي خدمة معتمدين أو فنيي خدمة عملاء شركة KÄRCHER فقط.

لضمان تشغيل الجهاز بكفاءة، فإننا ننصحك بإبرام عقد صيانة. يرجى الاتصال بخدمة عملاء KÄRCHER المختصين بمنتجك.

1. افحص مسدس الضغط العالي.

2. افحص كابل الشبكة.

3. تحقق من مستوى ملء حاوية مواد التنظيف.

4. افحص مستوى ملء مادة العناية بالنظام.

5. فحص خراطيم الضغط العالي.

1. افحص النظام من حيث الإحكام ضد التسريب.

2. تحقق من مظهر ومستوى ملء زيت المضخة.

3. فحص مُخمد الاهتزازات.

1. نظِّف فلتر الماء النقي.

2. فحص صمام العوامة.

3. فحص التشغيل الأوتوماتيكي.

4. شد حلقات الخراطيم.

1. فحص النظام من التكلسات.

2. تغيّر الزيت.

3. قم بإجراء فحص الأمان.

1. تشغيل الجهاز "I/ON".

2. فتح رافعة مسدس الضغط العالي.

3. ضغط رافعة مسدس الضغط العالي.

   الجهاز يعمل.

4. اترك الجهاز يعمل بحد أقصى لمدة دقيقتين حتى تخرج المياه بدون فقاعات.

5. تحرير ذراع مسدس الضغط العالي.

6. قفل ذراع مسدس الضغط العالي.

عند وجود تراكمات في الأنابيب ترتفع مقاومة التيار وبالتالي يسبب ذلك عبء كبير جدا على المحرك.

وفقا للوائح القانونية، لا يجوز استخدام سوى المواد المذيبة لترسبات سخان المياه والتي تكون مختبرة ومزودة برمز الاختبار.

• RM 101

إزالة التكلس من خزان العوامة

1. غلق إمداد المياه.

2. إزالة غطاء خزان العوامة.

3. فك الخرطوم من جهة الشفط للمضخة إلى خزان العوامة على جهة المضخة.

4. غلق الطرف الحر للخرطوم.

5. ملء محلول إزالة التكلس بنسبة 7 بالمئة.

6. بعد إزالة التكلسات يجب إزالة البقايا تماما من الخزان.

إزالة التكلسات من نظام الضغط العالي

7. يجب إزالة خرطوم الضغط العالي من إمداد التيار وتعليقه في خزان العوامة.

8. تشغيل وضع الدوران لفترة وجيزة بالخليط الحمضي المذيب للتكلس المحضر في الخزان وتركه من أجل تفاعله ثم شطفه.

1. غلق إمداد المياه.

2. فك براغي تثبيت غطاء الجهاز وأزل الغطاء.

3. فك علبة الفلتر أمام المضخة وقم بإزالة فلتر المياه.

4. نظف الفلتر، واستبدله إذا لزم الأمر.

5. تركيب الجهاز يتم بترتيب عكسي.

المشغل: لا يُسمح بنفيذ الأعمال المشار إليها بإرشاد "المشغل" إلا من قِبل أفراد مدربين، والذين يمكنهم تشغيل وصيانة نظام الضغط العالي بشكل آمن.

فني كهربائي: لا يُسمح بتنفيذ العمل الذي يحمل علامة "فني كهربائي" إلا بمعرفة أشخاص مدربين في مجال الهندسة الكهربائية.

خدمة العملاء: لا يُسمح بتنفيذ الأعمال المشار إليها بإرشاد "خدمة العملاء" إلا من قبل فنيي خدمة معتمدين أو فنيي خدمة عملاء شركة KÄRCHER فقط.

• تيار الماء غير متساوٍ

• ضخ مواد التنظيف غير كافٍ أو غير موجود

• المضخة لا تعطي ضغط

• خبط بمضخة الضغط العالي، مقياس الضغط يهتز بشدة

• لا يبدأ النظام عند التشغيل

• لا تبدأ تشغيل المضخة في وقت الاستعداد

• النظام لا يتوقف

• مصباح التحكم "الخدمة" يومض لمرة واحدة

• مصباح التحكم "الخدمة" يومض مرتين

• مصباح التحكم "الخدمة" يومض ثلاث مرات

• مصباح التحكم "الخدمة" يومض ثمان مرات

• لمبة التحكم الخدمة تضيء

السبب:

الفوهة مسدودة.

الإصلاح:

المشغل

1. نظّف المنفث.

السبب:

كمية إمداد المياه منخفضة للغاية.

الإصلاح:

المشغل

1. افحص وصلة الإمداد بالمياه.

السبب:

ضبط الجرعة منخفضة للغاية.

الإصلاح:

المشغل

1. زيادة الجرعة.

السبب:

فلتر الشفط في خزان مواد التنظيف متسخ.

الإصلاح:

المشغل

1. تنظيف فلتر الشفط.

السبب:

خرطوم شفط مواد التنظيف غير محكم.

الإصلاح:

خدمة العملاء

1. استبدال خرطوم الشفط.

السبب:

صمام جرعات مواد التنظيف اليدوي مسدود أو تالف.

الإصلاح:

خدمة العملاء

1. افحص الصمام وقم بتنظيفه واستبداله عند اللزوم.

السبب:

فوهة خاطئة.

الإصلاح:

المشغل

1. تغيير الفوهة.

السبب:

يوجد هواء في مضخة الضغط العالي.

الإصلاح:

المشغل

1. تصريف الهواء من الجهاز.

السبب:

نظام خطوط الأنابيب على جهة الشفط فيه تسربات.

الإصلاح:

المشغل

1. فحص التوصيلات والخراطيم.

السبب:

لا توجد مياه كافية.

الإصلاح:

المشغل

1. يجب توفير إمدادات كافية من المياه.

السبب:

فلتر الماء النقي متسخ.

الإصلاح:

المشغل

1. تنظيف فلتر الماء النقي.

السبب:

خرطوم الضغط العالي فيه تسربات.

الإصلاح:

خدمة العملاء

1. استبدال خرطوم الضغط العالي.

السبب:

نظام خطوط الأنابيب فيه تسربات.

الإصلاح:

خدمة العملاء

1. إصلاح نظام خطوط الأنابيب.

السبب:

منظم الكمية تالف.

الإصلاح:

خدمة العملاء

1. فحص منظم الكمية وإصلاحه.

السبب:

الصمام في المضخة تالف.

الإصلاح:

خدمة العملاء

1. استبدل الصمام.

السبب:

مُخمد الاهتزازات تالف.

الإصلاح:

خدمة العملاء

1. استبدال مُخمد الاهتزازات.

السبب:

مضخة الضغط العالي تشفط قليلاً من الهواء.

الإصلاح:

خدمة العملاء

1. افحص نظام الشفط وأزل التسربات.

السبب:

خزان مواد التنظيف فارغ وتم تفعيل معايرة مواد التنظيف.

الإصلاح:

المشغل

1. املأ مواد التنظيف أو اضبط جرعة مواد التنظيف على 0.

السبب:

درجة حرارة مدخل الماء مرتفعة جدًا.

الإصلاح:

المشغل

1. خفض درجة حرارة الماء.

السبب:

لا توجد مياه كافية، انسداد مدخل المياه / فلتر المياه النقية.

الإصلاح:

المشغل

1. افحص وصلة الإمداد بالمياه.

2. تنظيف فلتر الماء النقي.

السبب:

صحن الصمام أو نابض الصمام تالف.

الإصلاح:

خدمة العملاء

1. استبدل الأجزاء.

السبب:

مضخة الضغط الأولي متكلسة أو تالفة (فقط مع HD St...H)

الإصلاح:

المشغل

1. افحص مضخة الضغط الأولي.

السبب:

مفتاح الأجهزة متوقف

الإصلاح:

المشغل

1. قم بتشغيل مفتاح الجهاز.

السبب:

انقطاع إمداد التيار الكهربائي من جانب النظام.

الإصلاح:

المشغل

1. إعادة الإمداد بالطاقة.

السبب:

مفتاح الضغط تالف

الإصلاح:

المشغل

1. استبدال مفتاح الضغط.

السبب:

تم إطلاق مفتاح قطع دائرة المحرك بسبب زيادة التيار أو انقطاع أحد أطوار الشبكة الكهربائية.

الإصلاح:

فني كهربائي / خدمة العملاء

1. التحقق من الجهد بـ 3 أطوار.

السبب:

تم ضبط مفتاح قطع دائرة المحرك بشكل غير صحيح.

الإصلاح:

فني كهربائي / خدمة العملاء

1. ضبط مفتاح حماية المحرك بحسب المخطط الكهربائي.

السبب:

تم إطلاق مفتاح قطع دائرة المحرك للتحكم ومضخة الضغط الأولي.

الإصلاح:

فني كهربائي / خدمة العملاء

1. فحص مفتاح قطع دائرة المحرك.

السبب:

مصهر التحكم بالمحول تالف.

الإصلاح:

فني كهربائي / خدمة العملاء

1. فحص السبب، استبدال مصهر التحكم.

السبب:

لوحة التحكم تالفة.

الإصلاح:

خدمة العملاء

1. فحص لوحة التحكم واستبدالها عند اللزوم.

السبب:

مفتاح الضغط أو الكابل الموصل مع مفتاح الضغط تالف.

الإصلاح:

خدمة العملاء

1. استبدال مفتاح الضغط أو الكابل.

السبب:

المضخة تشفط الهواء عن طريق خزان مواد التنظيف الفارغ.

الإصلاح:

المشغل

1. إعادة ملء خزان مواد التنظيف، تنفيس خط الشفط.

السبب:

مفتاح الضغط تالف.

الإصلاح:

فني كهربائي / خدمة العملاء

1. استبدال مفتاح الضغط.

السبب:

تسريب في نظام الضغط العالي.

الإصلاح:

المشغل

1. فحص نظام الضغط العالي والتوصيلات بحثًا عن التسريبات.

السبب:

خطأ في الإمداد بالطاقة أو استهلاك التيار بالمحرك كبير جدًا.

الإصلاح:

المشغل

1. افحص وصلة التيار الكهربائي والفيوزات.

2. إبلاغ خدمة العملاء.

السبب:

المحرك معرض لفرط التحميل أو فرط الحرارة.

الإصلاح:

المشغل

1. حرك مفتاح الجهاز إلى الوضع "0".

2. اترك الجهاز يبرد.

3. تشغيل الجهاز.

السبب:

الخلل يظهر بشكل متكرر.

الإصلاح:

خدمة العملاء

1. إبلاغ خدمة العملاء.

السبب:

خطأ في الاتصال.

الإصلاح:

خدمة العملاء

1. إبلاغ خدمة العملاء.

السبب:

الصيانة واجبة.

الإصلاح:

خدمة العملاء

1. إبلاغ خدمة العملاء.

• تيار الماء غير متساوٍ

• ضخ مواد التنظيف غير كافٍ أو غير موجود

• المضخة لا تعطي ضغط

• خبط بمضخة الضغط العالي، مقياس الضغط يهتز بشدة

• لا يبدأ النظام عند التشغيل

• لا تبدأ تشغيل المضخة في وقت الاستعداد

• النظام لا يتوقف

• مصباح التحكم "الخدمة" يومض لمرة واحدة

• مصباح التحكم "الخدمة" يومض مرتين

• مصباح التحكم "الخدمة" يومض ثلاث مرات

• مصباح التحكم "الخدمة" يومض ثمان مرات

• لمبة التحكم الخدمة تضيء

السبب:

الفوهة مسدودة.

الإصلاح:

المشغل

1. نظّف المنفث.

السبب:

كمية إمداد المياه منخفضة للغاية.

الإصلاح:

المشغل

1. افحص وصلة الإمداد بالمياه.

السبب:

ضبط الجرعة منخفضة للغاية.

الإصلاح:

المشغل

1. زيادة الجرعة.

السبب:

فلتر الشفط في خزان مواد التنظيف متسخ.

الإصلاح:

المشغل

1. تنظيف فلتر الشفط.

السبب:

خرطوم شفط مواد التنظيف غير محكم.

الإصلاح:

خدمة العملاء

1. استبدال خرطوم الشفط.

السبب:

صمام جرعات مواد التنظيف اليدوي مسدود أو تالف.

الإصلاح:

خدمة العملاء

1. افحص الصمام وقم بتنظيفه واستبداله عند اللزوم.

السبب:

فوهة خاطئة.

الإصلاح:

المشغل

1. تغيير الفوهة.

السبب:

يوجد هواء في مضخة الضغط العالي.

الإصلاح:

المشغل

1. تصريف الهواء من الجهاز.

السبب:

نظام خطوط الأنابيب على جهة الشفط فيه تسربات.

الإصلاح:

المشغل

1. فحص التوصيلات والخراطيم.

السبب:

لا توجد مياه كافية.

الإصلاح:

المشغل

1. يجب توفير إمدادات كافية من المياه.

السبب:

فلتر الماء النقي متسخ.

الإصلاح:

المشغل

1. تنظيف فلتر الماء النقي.

السبب:

خرطوم الضغط العالي فيه تسربات.

الإصلاح:

خدمة العملاء

1. استبدال خرطوم الضغط العالي.

السبب:

نظام خطوط الأنابيب فيه تسربات.

الإصلاح:

خدمة العملاء

1. إصلاح نظام خطوط الأنابيب.

السبب:

منظم الكمية تالف.

الإصلاح:

خدمة العملاء

1. فحص منظم الكمية وإصلاحه.

السبب:

الصمام في المضخة تالف.

الإصلاح:

خدمة العملاء

1. استبدل الصمام.

السبب:

مُخمد الاهتزازات تالف.

الإصلاح:

خدمة العملاء

1. استبدال مُخمد الاهتزازات.

السبب:

مضخة الضغط العالي تشفط قليلاً من الهواء.

الإصلاح:

خدمة العملاء

1. افحص نظام الشفط وأزل التسربات.

السبب:

خزان مواد التنظيف فارغ وتم تفعيل معايرة مواد التنظيف.

الإصلاح:

المشغل

1. املأ مواد التنظيف أو اضبط جرعة مواد التنظيف على 0.

السبب:

درجة حرارة مدخل الماء مرتفعة جدًا.

الإصلاح:

المشغل

1. خفض درجة حرارة الماء.

السبب:

لا توجد مياه كافية، انسداد مدخل المياه / فلتر المياه النقية.

الإصلاح:

المشغل

1. افحص وصلة الإمداد بالمياه.

2. تنظيف فلتر الماء النقي.

السبب:

صحن الصمام أو نابض الصمام تالف.

الإصلاح:

خدمة العملاء

1. استبدل الأجزاء.

السبب:

مضخة الضغط الأولي متكلسة أو تالفة (فقط مع HD St...H)

الإصلاح:

المشغل

1. افحص مضخة الضغط الأولي.

السبب:

مفتاح الأجهزة متوقف

الإصلاح:

المشغل

1. قم بتشغيل مفتاح الجهاز.

السبب:

انقطاع إمداد التيار الكهربائي من جانب النظام.

الإصلاح:

المشغل

1. إعادة الإمداد بالطاقة.

السبب:

مفتاح الضغط تالف

الإصلاح:

المشغل

1. استبدال مفتاح الضغط.

السبب:

تم إطلاق مفتاح قطع دائرة المحرك بسبب زيادة التيار أو انقطاع أحد أطوار الشبكة الكهربائية.

الإصلاح:

فني كهربائي / خدمة العملاء

1. التحقق من الجهد بـ 3 أطوار.

السبب:

تم ضبط مفتاح قطع دائرة المحرك بشكل غير صحيح.

الإصلاح:

فني كهربائي / خدمة العملاء

1. ضبط مفتاح حماية المحرك بحسب المخطط الكهربائي.

السبب:

تم إطلاق مفتاح قطع دائرة المحرك للتحكم ومضخة الضغط الأولي.

الإصلاح:

فني كهربائي / خدمة العملاء

1. فحص مفتاح قطع دائرة المحرك.

السبب:

مصهر التحكم بالمحول تالف.

الإصلاح:

فني كهربائي / خدمة العملاء

1. فحص السبب، استبدال مصهر التحكم.

السبب:

لوحة التحكم تالفة.

الإصلاح:

خدمة العملاء

1. فحص لوحة التحكم واستبدالها عند اللزوم.

السبب:

مفتاح الضغط أو الكابل الموصل مع مفتاح الضغط تالف.

الإصلاح:

خدمة العملاء

1. استبدال مفتاح الضغط أو الكابل.

السبب:

المضخة تشفط الهواء عن طريق خزان مواد التنظيف الفارغ.

الإصلاح:

المشغل

1. إعادة ملء خزان مواد التنظيف، تنفيس خط الشفط.

السبب:

مفتاح الضغط تالف.

الإصلاح:

فني كهربائي / خدمة العملاء

1. استبدال مفتاح الضغط.

السبب:

تسريب في نظام الضغط العالي.

الإصلاح:

المشغل

1. فحص نظام الضغط العالي والتوصيلات بحثًا عن التسريبات.

السبب:

خطأ في الإمداد بالطاقة أو استهلاك التيار بالمحرك كبير جدًا.

الإصلاح:

المشغل

1. افحص وصلة التيار الكهربائي والفيوزات.

2. إبلاغ خدمة العملاء.

السبب:

المحرك معرض لفرط التحميل أو فرط الحرارة.

الإصلاح:

المشغل

1. حرك مفتاح الجهاز إلى الوضع "0".

2. اترك الجهاز يبرد.

3. تشغيل الجهاز.

السبب:

الخلل يظهر بشكل متكرر.

الإصلاح:

خدمة العملاء

1. إبلاغ خدمة العملاء.

السبب:

خطأ في الاتصال.

الإصلاح:

خدمة العملاء

1. إبلاغ خدمة العملاء.

السبب:

الصيانة واجبة.

الإصلاح:

خدمة العملاء

1. إبلاغ خدمة العملاء.

يسري في كل دولة شروط الضمان التي تضعها شركة التسويق المتخصصة التابعة لنا. نحن نتولى إصلاح الأخطاء التي قد تطرأ على جهازك خلال فترة الضمان بدون مقابل، عندما يكون سبب هذه الأعطال ناجم عن عيب في المواد المستخدمة أو في عملية التصنيع. في حالة استحقاق الضمان، توجه من فضلك بقسيمة الشراء إلى أقرب موزع أو مركز خدمة عملاء معتمد.

ستجد المزيد من المعلومات على: www.kaercher.com/dealersearch

يمكن العثور على المزيد من المعلومات حول الضمان (إن وجدت) في قسم الخدمة على موقع Kärcher المحلي تحت عنوان "التنزيلات".

We hereby declare that the product named below complies with the relevant provisions of the directives and regulations listed. This declaration is invalidated by any changes made to the product that are not approved by us.

Product: High-pressure cleaner ST

Type: 1.524-xxx

Type:

2006/42/EC (+2009/127/EC)

2014/30/EU

2014/68/EU

2011/65/EU

2009/125/EC

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-2: 2014

HD 8/18-4 ST (-H)

EN 61000-3-3: 2013

HD 10/21-4 ST, HD 13/18-4 ST, HD 17/15-4 ST, HD 17/12-4 ST-H, HD 10/19-4 ST-H

EN 61000-3-11: 2000

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

---

Winnenden, 2025/03/01

The undersigned act on behalf of and with the authority of the Board of Directors.

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Ph.: +49 7195 14-0

Fax: +49 7195 14-2212

We hereby declare that the product named below complies with the relevant provisions of the directives and regulations listed. This declaration is invalidated by any changes made to the product that are not approved by us.

Product: High-pressure cleaner ST

Type: 1.524-xxx

Type:

S.I. 2008/1597 (as amended)

S.I. 2016/1091 (as amended)

S.I. 2016/1105 (as amended)

S.I. 2012/3032 (as amended)

S.I. 2010/2617 (as amended)

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-2: 2014

HD 8/18-4 ST (-H)

EN 61000-3-3: 2013

HD 10/21-4 ST, HD 13/18-4 ST, HD 17/15-4 ST, HD 17/12-4 ST-H, HD 10/19-4 ST-H

EN 61000-3-11: 2000

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

---

Winnenden, 2025/03/01

The undersigned act on behalf of and with the authority of the Board of Directors.

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Ph.: +49 7195 14-0

Fax: +49 7195 14-2212

• HD 8/18-4 ST

• HD 8/18-4 ST -H

• HD 10/21-4 St

• HD 10/19-4 St -H

• HD 13/18-4 St

• HD 17/15-4 St

• HD 17/12-4 St -H
