Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Am Gerät wird die Anlage ein- und ausgeschaltet. Zudem können die Reinigungsmitteldosierung eingestellt und Fehlermeldungen eingesehen werden.

Weitere Arbeitsplätze sind je nach Anlagenaufbau an den Zubehörgeräten (Spritzeinrichtungen), die an den Zapfstellen angeschlossen werden. An diesen Arbeitsplätzen können optional Fernbedienungen installiert werden.

Die Sicherheitseinrichtungen sind werkseitig eingestellt und plombiert. Einstellungen erfolgen nur durch den Kundendienst.

Der Geräteschalter verhindert das unbeabsichtigte Anlaufen des Geräts. Geräteschalter bei Arbeitspausen oder beim Beenden des Betriebes auf 0/OFF drehen.

Die Sicherungsraste an der Hochdruckpistole verhindert das unbeabsichtigte Einschalten des Geräts.

Beim Reduzieren der Wassermenge mit der Druck- und Mengenregulierung öffnet das Überströmventil und ein Teil des Wassers fließt zur Saugseite der Pumpe zurück.

Beim Loslassen des Abzugshebels an der Hochdruckpistole schaltet der Druckschalter die Hochdruckpumpe ab und der Hochdruckstrahl stoppt.

Wird der Abzugshebel gezogen, schaltet die Pumpe wieder ein.

Wird das Gerät 30 Minuten nicht genutzt, schaltet das Gerät ab. Die Bereitschaftszeit kann über das Servicemenü vom Kundendienst aktiviert und deaktiviert werden.

Bei zu hoher Stromaufnahme schaltet der Motorschutzschalter das Gerät ab.

Bei Undichtigkeiten im Hochdrucksystem wird das Gerät abgeschaltet.

Die Wassermangelsicherung verhindert das Einschalten der Hochdruckpumpe bei Wassermangel.

Nach Abschalten des Geräts über die Hochdruckpistole öffnet nach Ablauf der Betriebsbereitschaftszeit ein im Hochdrucksystem angeordnetes Magnetventil. Dadurch wird der aufgebaute Druck im Hochdrucksystem abgebaut.

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

• Die Anlage fördert Wasser unter hohem Druck zu nachgeschalteten Hochdruck-Reinigungseinrichtungen. Bei Bedarf wird Reinigungsmittel angesaugt und dem Wasser beigemischt.

• Die Anlage wird in einem trockenen, frostfreien Raum fest installiert. Die Verteilung des Hochdruckwassers erfolgt über ein fest installiertes Rohrnetz. Alternativ kann eine Hochdruckpistole mit einem Hochdruckschlauch direkt am Hochdruckausgang des Gerätes angeschlossen werden.

• Die Anlage kann an einer Wand montiert oder auf einem Rahmen (Anbausatz, Option) installiert werden.

• Die Anlage muss so montiert werden, dass die hintere Öffnung geschlossen ist, beispielsweise durch eine Wand.

• Als Hochdruckmedium darf nur sauberes Wasser verwendet werden. Verschmutzungen führen zu vorzeitigem Verschleiß oder Ablagerungen im Gerät.

• Über 3 °dH können Maßnahmen zur Härtesenkung erforderlich sein.

• Verwendung von Recyclingwasser muss vorher mit Kärcher abgestimmt werden.

Für die Wasserversorgung gelten folgende Grenzwerte:

• pH-Wert: 6,5-9,5

• Elektrische Leitfähigkeit: Leitfähigkeit von Frischwasser + 1200 µS/cm, maximale Leitfähigkeit 2000 µS/cm

• Absetzbare Stoffe (Probevolumen 1 l, Absetzzeit 30 Minuten): < 0,5 mg/l

• Abfiltrierbare Stoffe: < 50 mg/l, keine abrasiven Stoffe

• Kohlenwasserstoffe: < 20 mg/l

• Chlorid: < 300 mg/l

• Sulfat: < 240 mg/l

• Kalzium: < 200 mg/l

• Gesamthärte: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Eisen: < 0,5 mg/l

• Mangan: < 0,05 mg/l

• Kupfer: < 2 mg/l

• Aktivchlor: < 0,3 mg/l

• Frei von üblen Gerüchen

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Reinigungsmittel erleichtern die Reinigungsaufgaben.In der Tabelle ist eine Auswahl von Reinigungsmitteln dargestellt. Vor Verarbeitung von Reinigungsmitteln müssen unbedingt die Hinweise auf der Verpackung beachtet werden.

Folgende Reinigungsmittel-Typen sind nicht zulässig, da sie zur Beschädigung des Gerätes führen:

• Salpetersäurehaltige Reinigungsmittel

• Aktivchlorhaltige Reinigungsmittel

* Abscheiderfreundlich

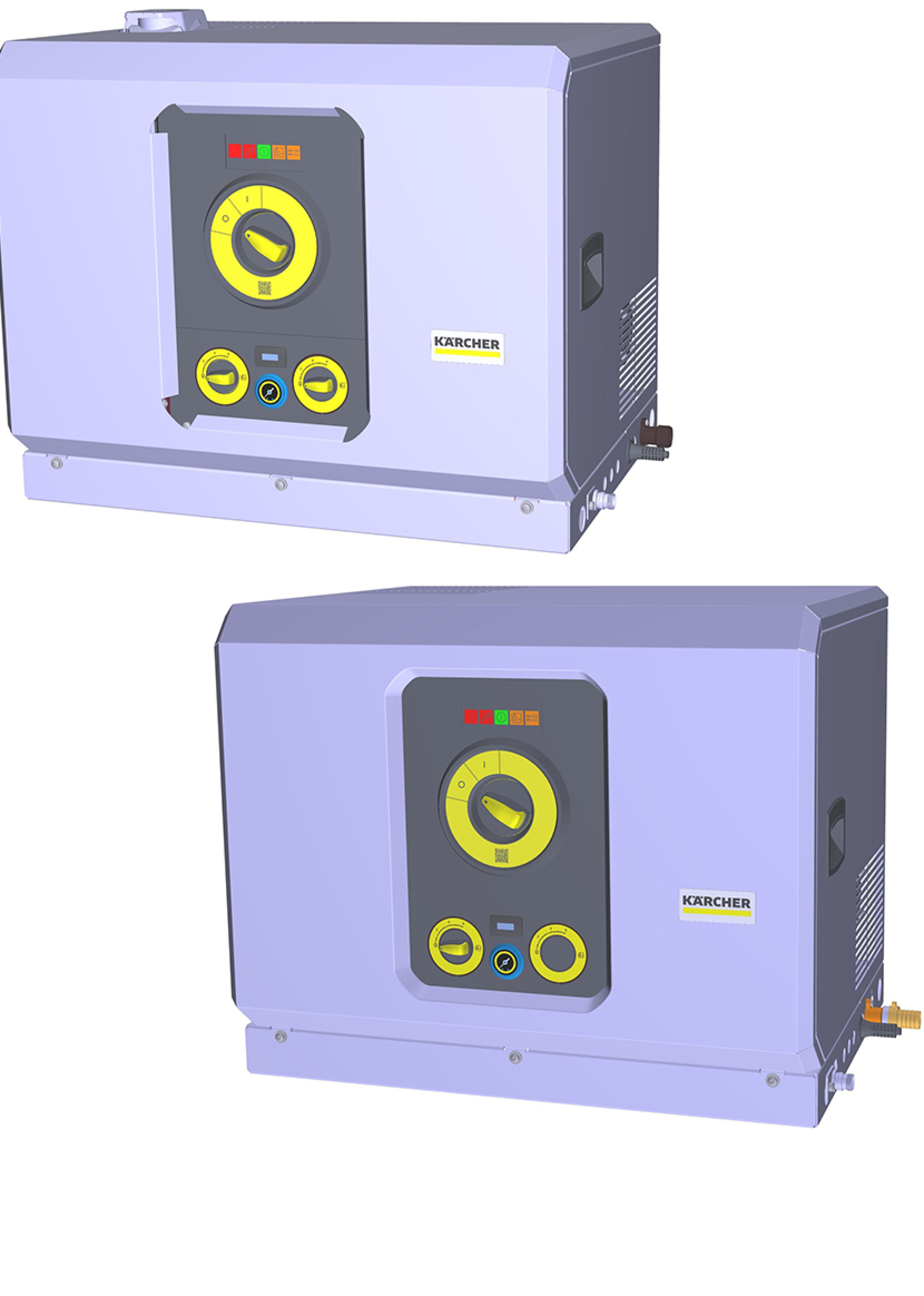

Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

---

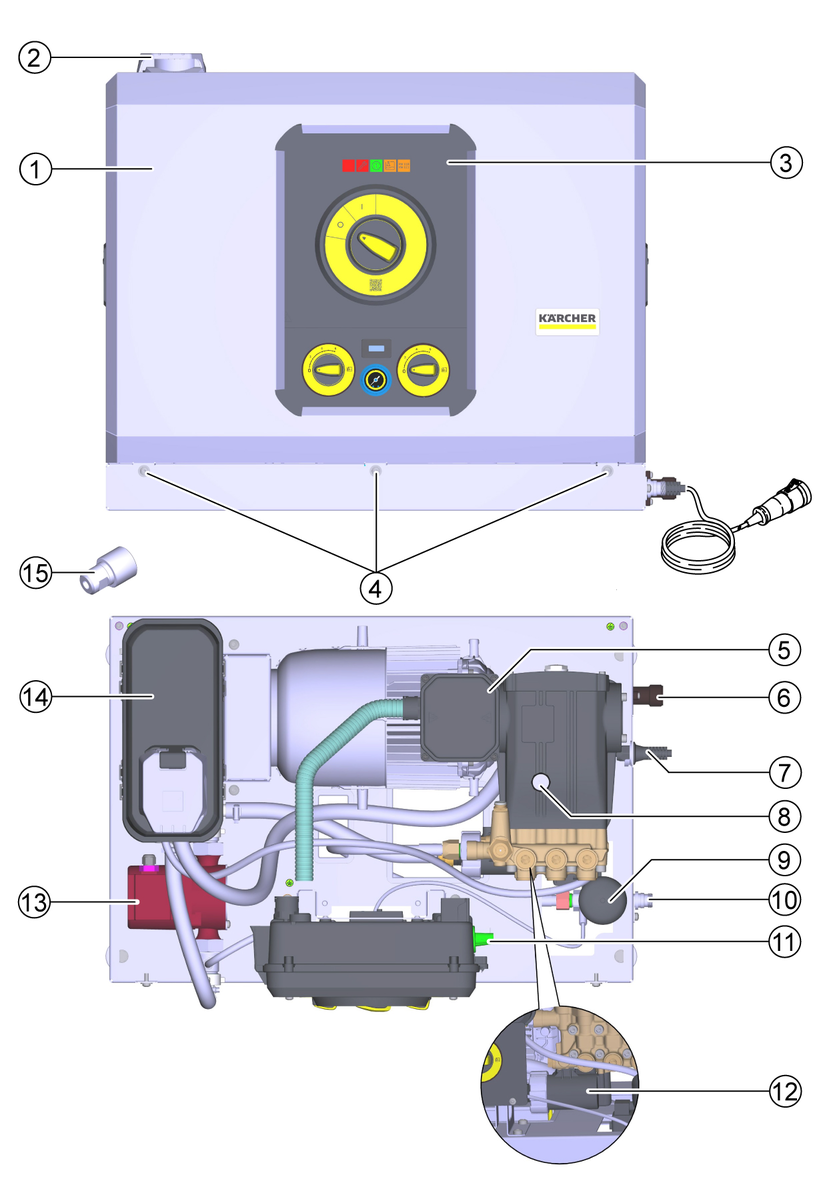

1. Gerätehaube
2. Einfüllstelle Systempflege (nur bei HD St...H)
3. Bedienfeld + Elektrokasten
4. Befestigungsschrauben Gerätehaube
5. Klemmenkasten Motor
6. Wassereingang
7. Stromanschluss Kabel + Stecker
8. Einfüllstelle Pumpenöl
9. Druckspeicher
10. Hochdruckausgang
11. Einstellung Systempflege (nur bei HD St...H) + Serviceschalter
12. Frischwasserfilter
13. Vordruckpumpe (Nur bei HD St...H)
14. Schwimmerbehälter (bei HD St...H mit Behälter Systempflege)
15. Standarddüse

Die folgenden Anbausätze sind separat erhältlich:

• Fernbedienung (nicht abgebildet)

• Druckentlastung (nicht abgebildet)

• Zweites Reinigungsmittel + Dosierventil

• Bodengestell (Stahl oder Edelstahl) (nicht abgebildet)

• Magnetventil Wasserzulauf (nicht abgebildet)

• Betriebsstundenzähler + Manometer

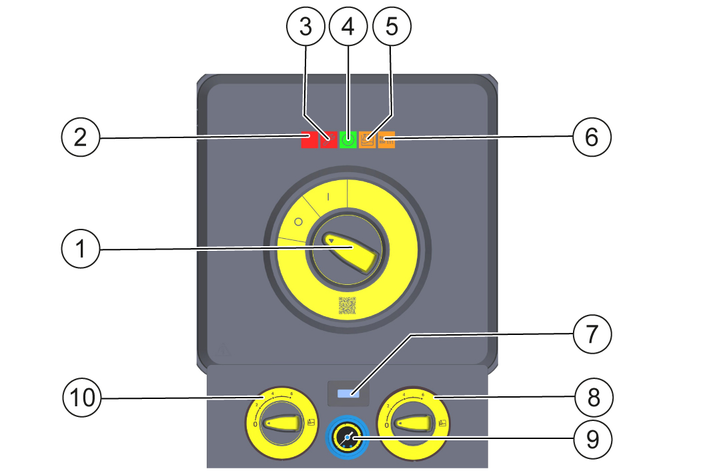

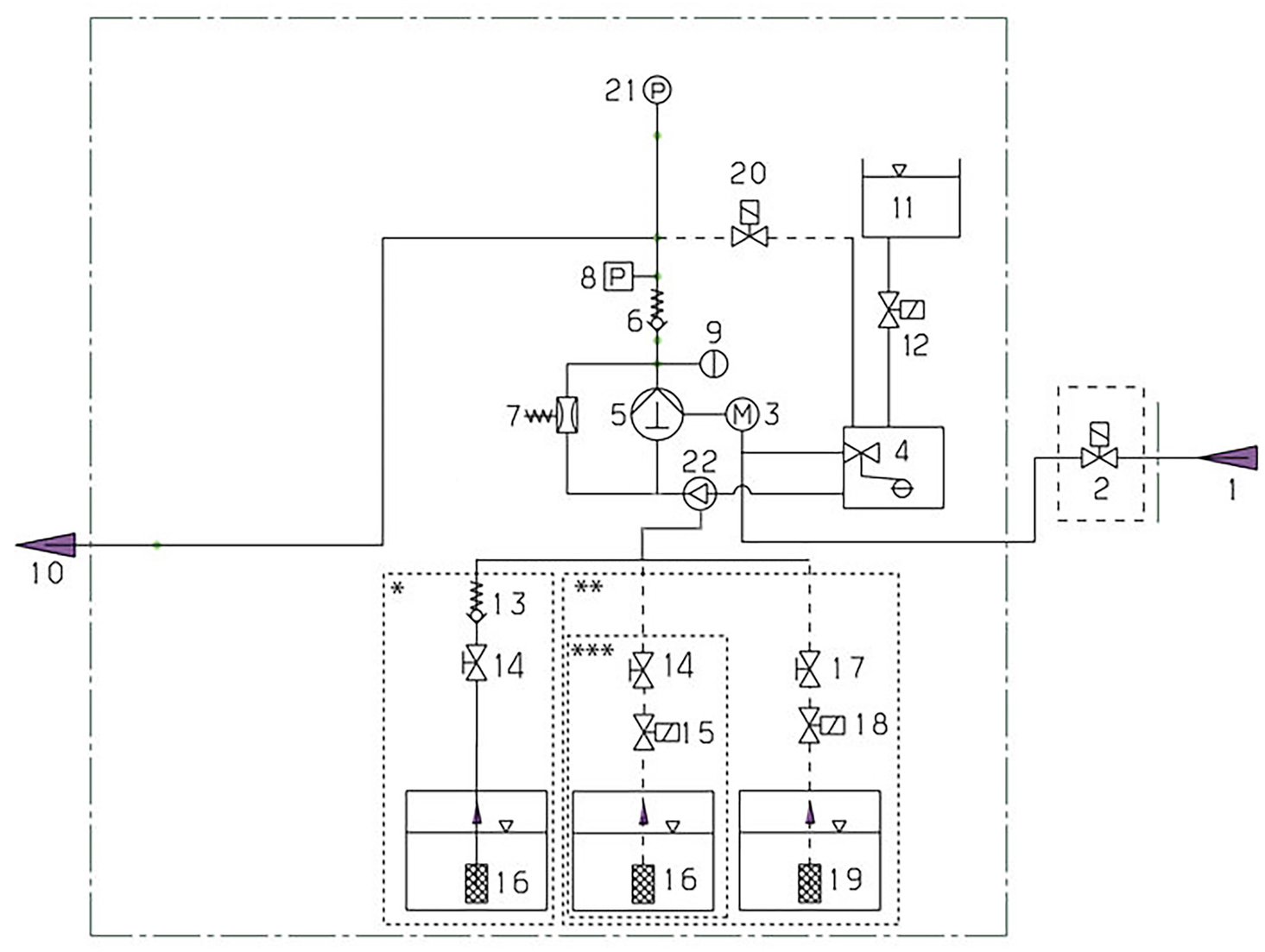

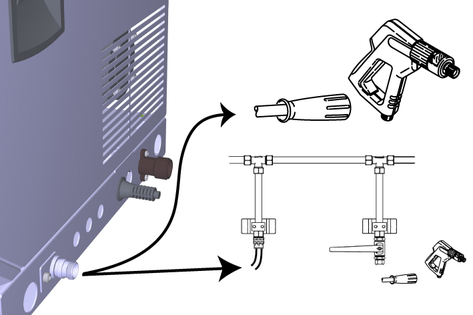

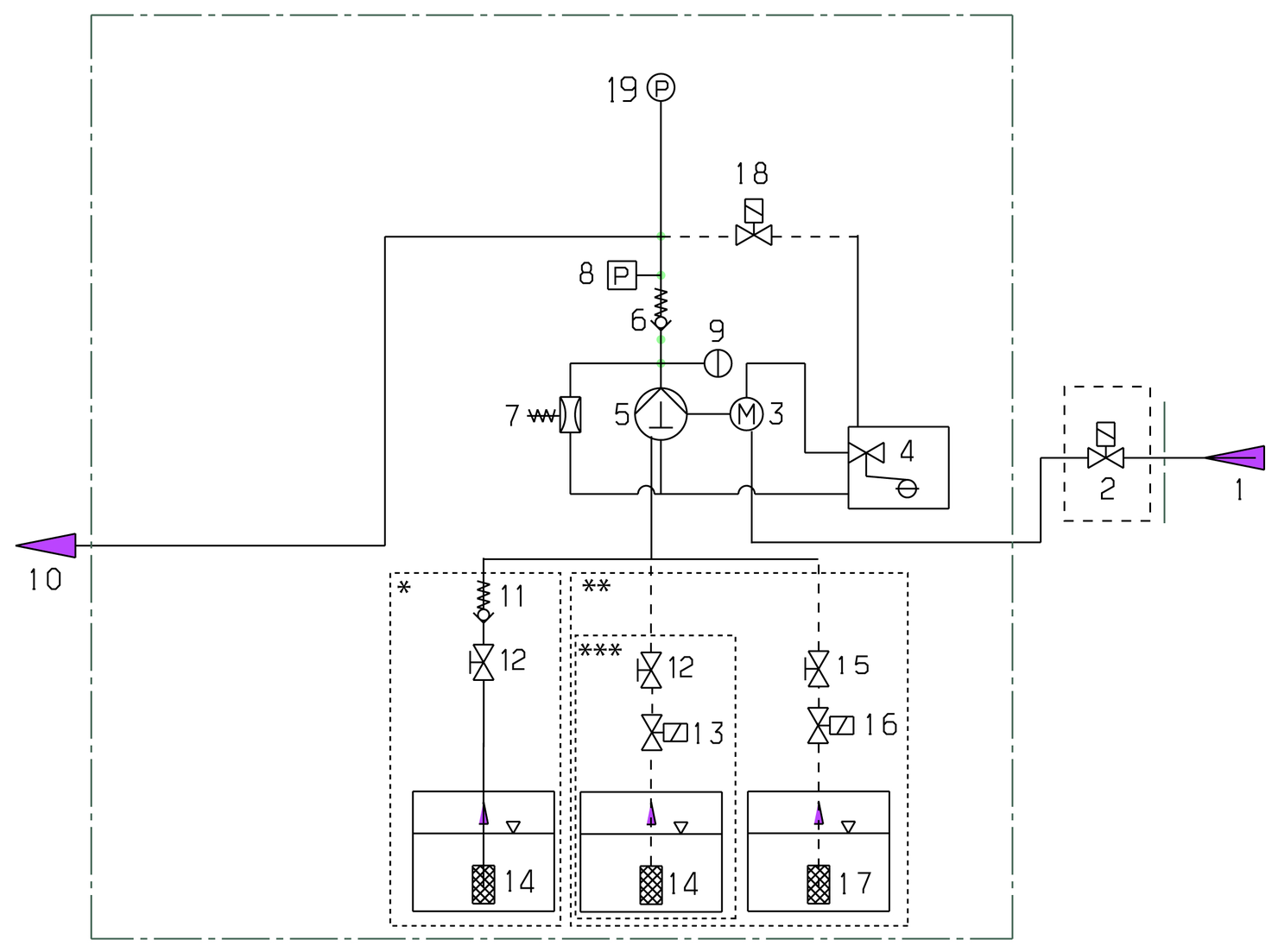

Bei Abnahme der gesamten Wassermenge fließt das Wasser über Wassereingang, Schwimmerbehälter, Vordruckpumpe Heißwasser und Hochdruckpumpe zum Hochdruckausgang.

Wird nur ein Teil der von der Pumpe geförderten Wasserleistung benötigt, fließt die Restmenge über die Mengenregelung zurück zur Saugseite der Hochdruckpumpe.

Reinigungsmittel wird aus bis zu 2 Reinigungsmittelbehältern angesaugt und mit den Reinigungsmittel-Dosierventilen zudosiert. Um das Reinigungsmittel zu aktivieren muss der Drehgriff nach rechts gedreht werden. Bei Position 0 wird kein Reinigungsmittel angesaugt, bei Position 6 die maximale Menge.

Sinkt der Systemdruck während der Bereitschaftszeit durch Öffnen eines Verbrauchers, dann schaltet der Druckschalter die Hochdruckpumpe ein. Wird der Verbraucher wieder geschlossen, schaltet die Pumpe automatisch ab.

Durch Zudosierung der Systempflege RM 110 wird die Bildung von Kalkablagerungen bei Betrieb mit Heißwasser verhindert. St H Geräte sind für den Heißwasserbetrieb bis 85°C, St-Geräte bis 60° Wasserzulauftemperatur geeignet. Die Dosierung wird je nach Wasserhärte vom Kundendienst nach Bedarf eingestellt.

Bei der Lieferung ist das Gerät zur Sicherung mit der Transportpalette verschraubt.

1. Den Karton und die Kanthölzer abnehmen.

2. Die Schrauben der Gerätehaube lösen und die Haube abnehmen.

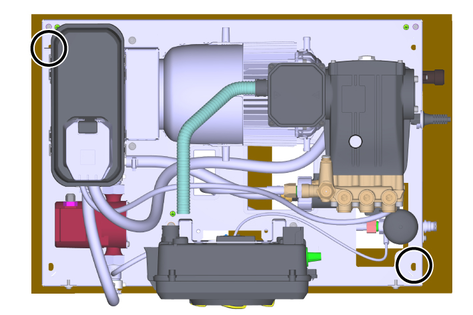

3. Die 2 Schrauben rechts vorne und links hinten entfernen, um den Geräterahmen von der Palette zu lösen.

   ---



4. Das Gerät von der Palette heben und die Haube wieder montieren.

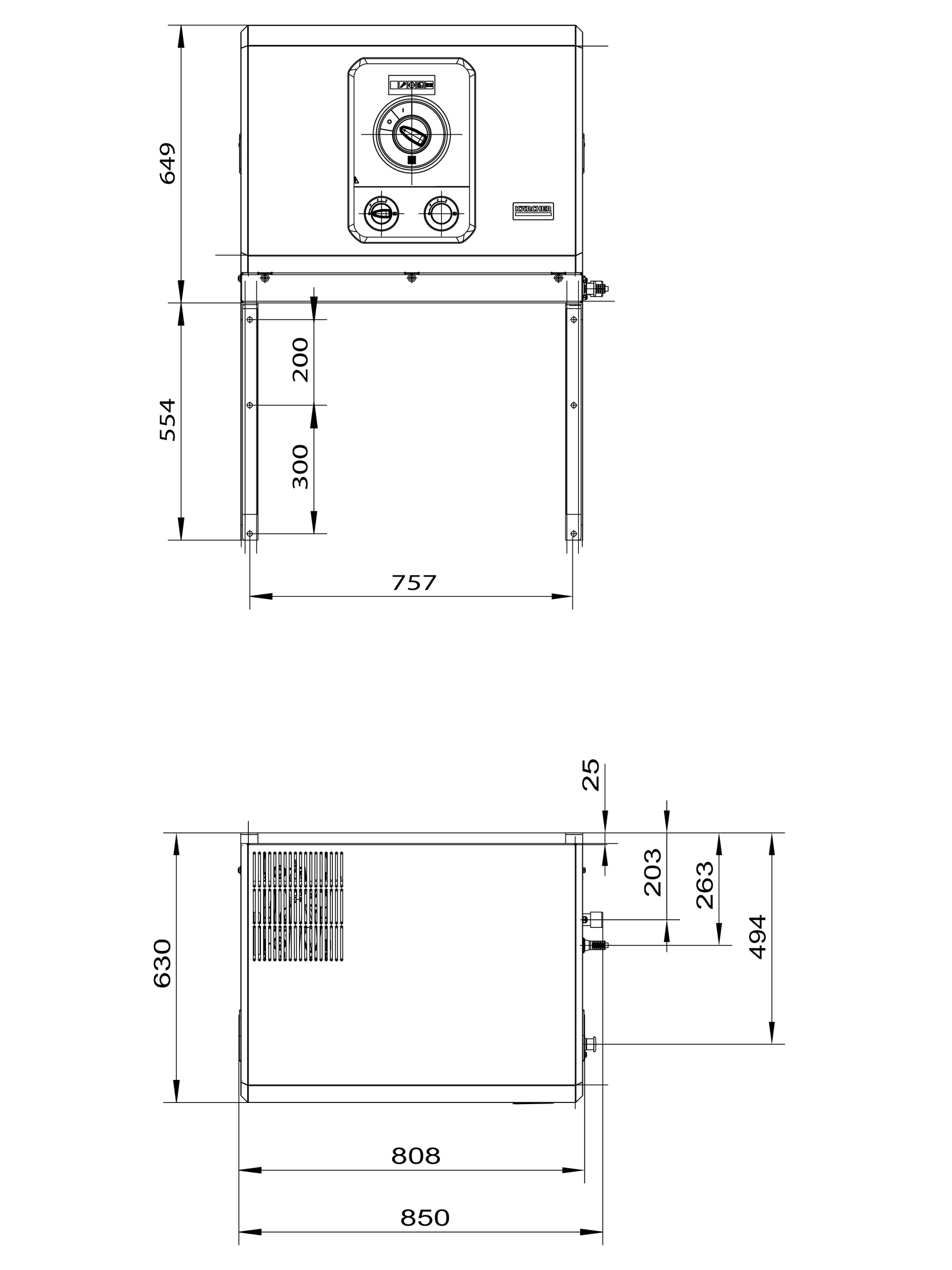

• Die Anlage soll in trockener, nicht explosionsgefährdeter Umgebung aufgestellt werden.

• Die Aufstellung soll auf festem und ebenem Untergrund erfolgen.

• Die Anlage soll für Wartungsarbeiten gut zugänglich sein.

• Die Anlage kann an der Wand oder mit dem Anbausatz Bodengestell (Option) montiert werden.

• Die Anlage nicht seitlich direkt an eine Wand stellen. Seitlich an der Anlage befinden sich Öffnungen für die Kühlung, die nicht blockiert werden dürfen.

• Vor der Montage die Wand auf Tragfähigkeit prüfen. Für Beton-, Hohlraumbaustein-, Ziegelbaustein- und Gasbetonwände geeignete Dübel und Schrauben verwenden, z. B. Injektionsanker.

• Das Gerät darf nicht starr mit dem Wasserleitungs- oder dem Hochdruckrohrleitungsnetz verbunden werden. Die Verbindungsschläuche sind unbedingt zu montieren.

• Zwischen dem Wasserleitungsnetz und dem Verbindungsschlauch einen Absperrhahn vorsehen.

• Anschlusswerte siehe Technische Daten und Typenschild.

• Der elektrische Anschluss muss von einem Elektroinstallateur ausgeführt werden und IEC 60364-1 entsprechen.

• Strom führende Teile, Kabel und Geräte im Arbeitsbereich müssen in einwandfreiem Zustand strahlwassergeschützt sein.

---

• Den Wasserzulauf für Dauerbetrieb auslegen.

• Die Wasserzuleitung mit einer Absperrarmatur versehen und über einen Druckschlauch beweglich an die Hochdruckanlage anzuschließen.

• Zu geringer Leitungsquerschnitt oder zu geringer Vordruck hat Wassermangel zur Folge.

• Bei zu hohem Vordruck oder Druckspitzen im Leitungssystem unbedingt einen Druckminderer vorschalten. Am Aufstellungsort muss ein Wasserabfluss vorhanden sein.

• Wenn der Anbausatz “Magnetventil Wasserzulauf” installiert ist, sperrt das Ventil den Wasserzulauf, bis Gerät eingeschaltet wird.

---

Bei der Montage der Hochdruckleitungen die jeweiligen nationalen Vorschriften des Gesetzgebers beachten.

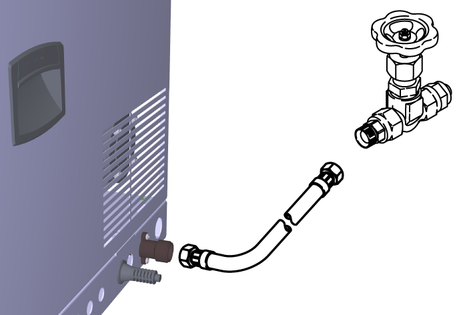

• Die Verbindung zwischen dem festinstallierten Rohrnetz und dem Gerät als Hochdruck-Schlauchleitung ausführen.

• Das festinstallierte Rohrnetz möglichst geradlinig verlegen. Hochdruck-Rohrleitungen vorschriftsmäßig und unter Berücksichtigung der Längenänderung infolge von Wärme und Druckeinwirkung mit gedämpften Los- und Festschellen verlegen.

• Um die Druckverluste in den Hochdruckleitungen möglichst gering zu halten, sollten folgende Empfehlungen eingehalten werden:

  Rohrleitungen: Nennweite DN  15
  Schlauchleitungen: Nennweite DN 8
  Schlauchleitungen HD 17-15 St (H): DN 10

Bei den oben genannten Richtwerten müssen zusätzlich die Rohrleitungslänge und die Anzahl der Richtungsänderungen und Armaturen berücksichtigt werden.

Gerät mit ANTI!Twist: Den gelben Hochdruckschlauchanschluss an der Hochdruckpistole befestigen.

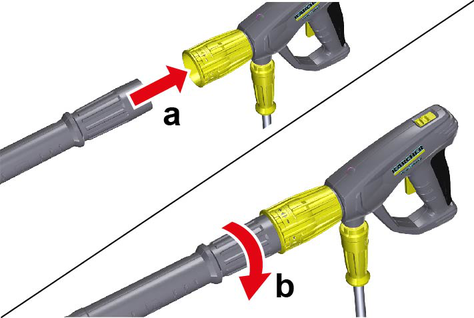

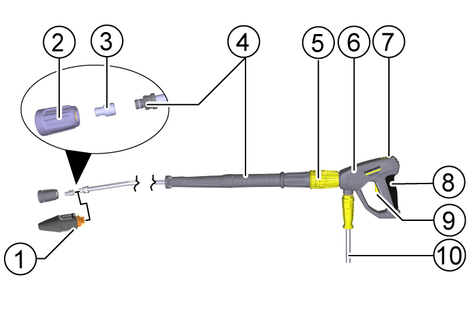

1. Das Strahlrohr mit der Hochdruckpistole verbinden und handfest anziehen (EASY!Lock).

   ---



2. Die Hochdruckdüse auf das Strahlrohr stecken.

3. Die Überwurfmutter montieren und handfest anziehen (EASY!Lock).

4. Gerät ohne Schlauchtrommel: Den Hochdruckschlauch mit der Hochdruckpistole und dem Hochdruckanschluss des Geräts verbinden und handfest anziehen (EASY!Lock).

5. Gerät mit Schlauchtrommel: Den Hochdruckschlauch mit der Hochdruckpistole verbinden und handfest anziehen (EASY!Lock).

   ACHTUNG

   Aufgerollter Hochdruckschlauch

   Beschädigungsgefahr

   Vor Betriebsbeginn den Hochdruckschlauch vollständig abrollen.

1. Die Behälter so aufstellen, dass sich der untere Niveauspiegel des Reinigungsmittels nicht mehr als 1,5 m unter dem Geräteboden und der obere Niveauspiegel nicht über dem Geräteboden befindet.

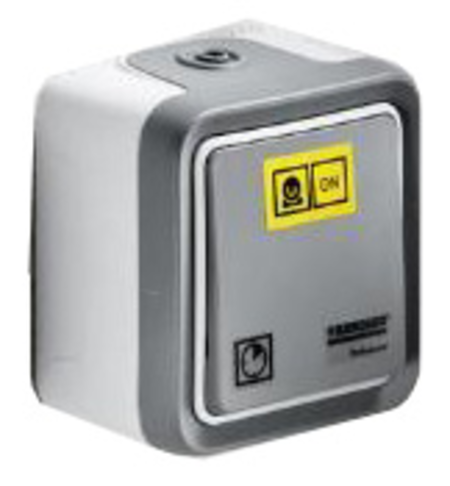

Zwischen dem Gerät und den Entnahmestellen können Fernbedienungen zwischengeschaltet werden. Diese ermöglichen die Bedienung des Geräts direkt an der Entnahmestelle.

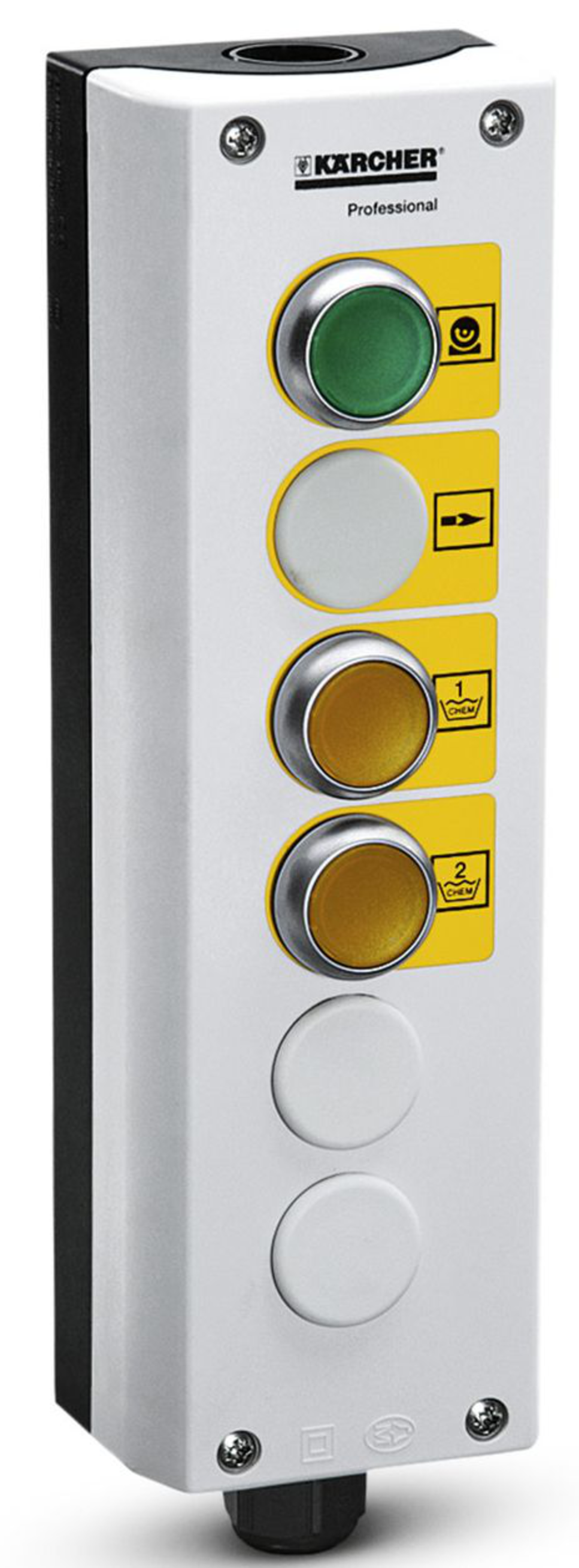

Je nach Anwendungsfall stehen verschiedene Anbausätze für Fernbedienungen zur Verfügung.

	Funktion	Beschreibung
	Reset	Nach den Ablauf der Bereitschaftszeit kann das Gerät direkt an der Entnahmestelle wieder gestartet werden.

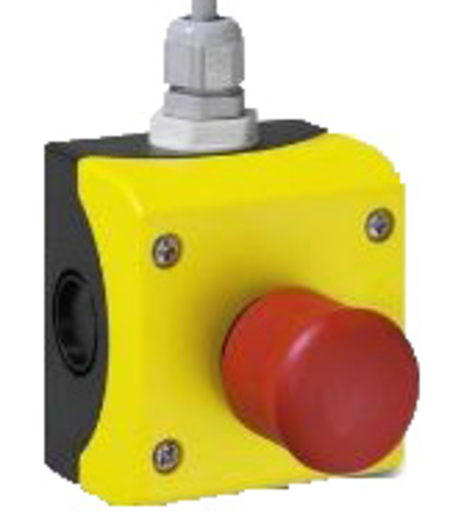

	Not-Aus

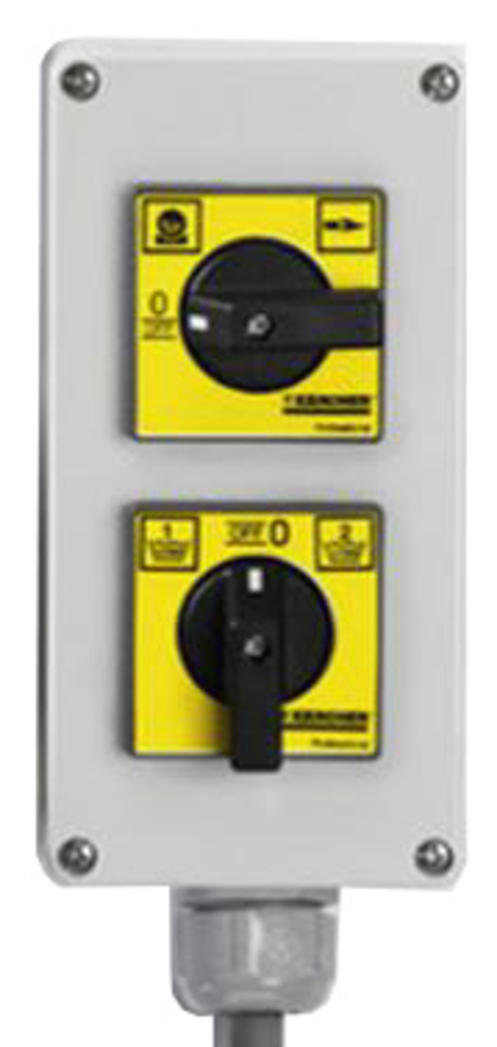

	Ein/Aus + Reinigungsmittel (Drehschalter) Einzelplatz	Ein- und Ausschalten des Geräts an der Entnahmestelle. Auswahl, ob Reinigungsmittel beigemischt werden soll: Keine Beimischung, Beimischung RM 1 oder Beimischung RM2, jeweils wie am Gerät eingestellt.
	Ein/Aus + Reinigungsmittel (Drucktasten) bis zu 5 Plätze	Ein- und Ausschalten des Geräts an der Entnahmestelle. Auswahl, ob Reinigungsmittel beigemischt werden soll: Keine Beimischung, Beimischung RM 1 oder Beimischung RM2 (Option), jeweils wie am Gerät eingestellt.

1. Wasserzulauf sicherstellen.

2. Die Reinigungsmittelansaugung aus dem Gerät herausführen.

3. Stromversorgung sicherstellen.

• Anschlusswerte siehe Technische Daten und Typenschild.

• Der elektrische Anschluss muss von einem Elektroinstallateur ausgeführt werden und IEC 60364-1 entsprechen.

1. Die örtliche Wasserhärte über das örtliche Versorgungsunternehmen oder mit einem Härteprüfgerät ermitteln.

2. Die Gerätehaube abnehmen und die Systempflege am Drehschalter des Bedienfelds einstellen.

• Die Systempflege verhindert hochwirksam die Verkalkung der Wasserleitungen beim Betrieb mit kalkhaltigem Leitungswasser. Sie wird dem Zulauf im Schwimmerbehälter tröpfchenweise zudosiert.

• Die Dosierung ist werkseitig auf mittlere Wasserhärte eingestellt und kann bei Bedarf der Wasserhärte vor Ort angepasst werden.

1. Die Systempflege auffüllen.

1. Den Hochdruckschlauch, die Rohrleitungen, die Armaturen und das Strahlrohr vor jeder Benutzung auf Beschädigung prüfen.

2. Undichte Bauteile sofort erneuern und undichte Verbindungsstellen abdichten.

3. Die Schlauchkupplung auf festen Sitz und Dichtheit prüfen.

4. Den Füllstand des Reinigungsmittelbehälters prüfen und bei Bedarf Reinigungsmittel nachfüllen.

5. Den Füllstand der Systempflege prüfen und bei Bedarf nachfüllen.

1. Den Sicherungshebel und den Abzugshebel betätigen.

   Die Hochdruckpistole wird geöffnet.

2. Den Sicherungshebel und den Abzugshebel loslassen.

   Die Hochdruckpistole wird geschlossen.

1. Den Wasserzulauf öffnen.

2. Den Netzstecker einstecken.

3. Den Geräteschalter auf “I” stellen.

4. Die Hochdruckpistole entsichern, dazu die Sicherungsraste der Hochdruckpistole nach hinten schieben.

5. Die Hochdruckpistole öffnen.

6. GEFAHR

   Verletzungsgefahr

   Der aus der Druck-/Mengenregelung austretende Wasserstrahl kann Verletzungen verursachen.

   Achten Sie darauf, dass sich die Verbindung zwischen der Druck-/Mengenregulierung und dem Stahlrohr nicht löst.

   Arbeitsdruck und Wassermenge durch Verdrehen der Druck- und Mengenregulierung einstellen.

   Hinweis

   Bei kleinster Fördermenge sorgt die Abwärme des Motors für eine Wassererwärmung von ca. 15 °C.

Wir empfehlen die folgenden Düsen, abhängig vom Gerät und der Reinigungsaufgabe:

1. Den Saugschlauch für Reinigungsmittel in einen Behälter mit Reinigungsmittel hängen.

2. Das Reinigungsmittel-Dosierventil auf die gewünschte Dosierung stellen. Die Dosierung erfolgt in Stufen von 0 (kein Reinigungsmittel) bis 6 (höchste Dosierung).

1. Das Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.

2. Den gelösten Schmutz mit dem Hochdruckstrahl abspülen.

Die Becherschaumlanze muss nach der Benutzung gespült werden, um Reinigungsmittelablagerungen zu vermeiden.

1. Den Behälter abschrauben.

2. Den Reinigungsmittelrest in die Lieferverpackung zurück gießen.

3. Den Behälter mit klaren Wasser füllen.

4. Den Behälter an die Becherschaumlanze schrauben.

5. Die Becherschaumlanze ca. 1 Minute lang betreiben, um Reinigungsmittelreste auszuspülen.

6. Den Behälter leeren.

1. Den Filter in klares Wasser tauchen.

2. Das Dosierventil auf die höchste Reinigungsmittel-Konzentration drehen.

3. Das Gerät starten und eine Minute lang klar spülen.

Alternativ zur Dosierung von Reinigungsmittel am Gerät, können Reinigungsmittel auch direkt an den Entnahmestellen beigemischt werden.

Hierzu stehen verschiedene Optionen zur Verfügung, z. B. eine Becherschaumlanze.

---

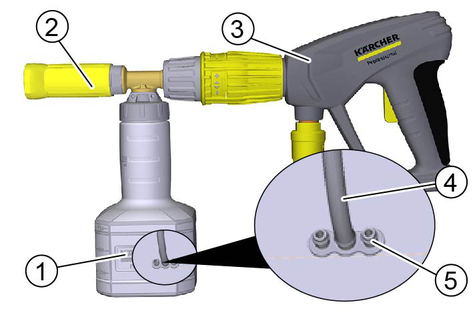

1. Behälter
2. Schaumdüse
3. Hochdruckpistole
4. Saugschlauch
5. BlendensatzReinigungsmittelzumischung: 3=hoch, 2=mittel, 1=niedrig

1. Den Behälter abschrauben.

2. Die gewünschte Blende in den Saugschlauch einstecken.

3. Das Reinigungsmittel in den Behälter füllen.

4. Den Behälter an die Schaumdüse schrauben.

5. Das Strahlrohr von der Hochdruckpistole trennen.

6. Die Becherschaumlanze an der Hochdruckpistole anbringen und handfest anziehen.

7. Den Hochdruckreiniger in Betrieb nehmen.

1. Den Abzugshebel loslassen.

   Das Gerät schaltet aus.

2. Die Sicherungsraste nach vorn schieben.

   Die Hochdruckpistole ist gesichert.

Nach der Unterbrechung

3. Die Sicherungsraste nach hinten schieben.

   Die Hochdruckpistole ist entsichert.

4. Hochdruckpistole öffnen.

   Das Gerät schaltet sich wieder ein.

Bereitschaftszeit

Mit dem Schließen der Hochdruckpistole startet die Bereitschaftszeit. Nach Ablauf der Bereitschaftszeit (30 Minuten) kann das Gerät nicht mehr durch Öffnen der Hochdruckpistole gestartet werden. Die Kontrolllampe blinkt grün.

1. Zum Neustart den Geräteschalter kurz auf „0“ und anschließend wieder auf „I“drehen.

Bereitschaftszeit neu starten

1. Den Geräteschalter auf „0“ stellen.

2. Kurz warten.

3. Den Geräteschalter auf „I“ stellen.

1. Den Wasserzulauf schließen.

2. Die Hochdruckpistole öffnen.

3. Die Pumpe mit dem Geräteschalter einschalten und 5-10 Sekunden laufen lassen.

4. Die Hochdruckpistole schließen.

5. Den Geräteschalter auf “0/OFF” stellen.

6. Den Absperrhahn am Wasserzulauf schließen und ggf. weitere Absperrhähne an den Entnahmestellen ebenfalls schließen

7. Den Wasseranschluss entfernen.

8. Die Hochdruckpistolen an den Entnahmestellen betätigen, bis das System drucklos ist.

9. Die Hochdruckpistolen sichern, dazu die Sicherungsraste nach vorne schieben.

1. Die Wasserversorgung am Gerät trennen.

2. Den Hochdruckschlauch am Gerät demontieren.

3. Das Gerät einschalten (“I/ON”).

4. Maximal 1 Minute warten, bis kein Wasser mehr am Hochdruckanschluss austritt.

5. Das Gerät ausschalten (“0/OFF”).

6. Das Gerät und das Zubehör in einem frostsicheren Raum aufbewahren.

1. Ein handelsübliches Frostschutzmittel in den Schwimmerbehälter bis oben hin einfüllen.

2. Einen Auffangbehälter unter den Hochdruckausgang stellen.

3. Das Gerät einschalten und so lange laufen lassen, bis die Wassermangelsicherung Schwimmerbehälter anspricht und das Gerät abschaltet.

Dadurch wird auch ein gewisser Korrosionsschutz erreicht.

1. Den Hauptschalter auf die Stellung “0” drehen.

2. Den Wasserzulauf schließen.

3. Die Hochdruckpistole betätigen, bis das Gerät drucklos ist.

1. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Betreiber: Arbeiten mit dem Hinweis „Betreiber“ dürfen nur von unterwiesenen Personen durchgeführt werden, die Hochdruckanlagen sicher bedienen und warten können.

Kundendienst: Arbeiten mit dem Hinweis „Kundendienst“ dürfen nur von KÄRCHER Kundendienst- Monteuren oder durch KÄRCHER autorisierte Monteure durchgeführt werden.

Um einen zuverlässigen Betrieb des Geräts zu gewährleisten, empfehlen wir Ihnen einen Wartungsvertrag abzuschließen. Wenden Sie sich bitte an Ihren zuständigen KÄRCHER-Kundendienst.

1. Die Hochdruckpistole prüfen.

2. Das Netzkabel prüfen.

3. Den Füllstand der Reinigungsmittelbehälter prüfen.

4. Den Füllstand der Systempflege prüfen.

5. Die Hochdruckschläuche prüfen.

1. Die Anlage auf Dichtheit prüfen.

2. Aussehen und Stand des Pumpenöls prüfen.

3. Den Schwingungsdämpfer prüfen.

1. Den Frischwasserfilter reinigen.

2. Das Schwimmerventil prüfen.

3. Die automatische Einschaltung prüfen.

4. Die Schlauchschellen nachziehen.

1. Die Anlage auf Verkalkung prüfen.

2. Das Öl wechseln.

3. Die Sicherheitsüberprüfung durchführen.

Ölsorte und Füllmenge siehe Technische Daten.

1. Einen Auffangbehälter für ca. 1 Liter Öl bereitstellen.

2. Die Ölablassschraube lösen.

3. Das Öl in den Auffangbehälter ablassen.

   Hinweis

   Das Altöl umweltgerecht entsorgen oder an einer autorisierten Sammelstelle abgeben.

4. Die Ölablassschraube wieder festziehen.

5. Neues Öl langsam bis zur MAX-Markierung auffüllen. Die Luftblasen müssen entweichen können.

1. Das Gerät einschalten “I/ON”.

2. Den Hebel der Hochdruckpistole entsperren.

3. Den Hebel der Hochdruckpistole drücken.

   Das Gerät schaltet ein.

4. Das Gerät maximal 2 Minuten laufen lassen, bis das Wasser blasenfrei an der Hochdruckpistole austritt.

5. Den Hebel der Hochdruckpistole loslassen.

6. Den Hebel der Hochdruckpistole verriegeln.

Bei Ablagerungen in den Rohrleitungen steigt der Strömungswiderstand, so dass die Belastung für den Motor zu groß wird.

Zum Entkalken dürfen nach gesetzlichen Vorschriften nur geprüfte Kesselsteinlösemittel mit Prüfzeichen benutzt werden.

• RM 101

Schwimmerbehälter entkalken

1. Den Wasserzulauf schließen.

2. Den Deckel des Schwimmerbehälters abnehmen.

3. Den Schlauch von der Saugseite der Pumpe zum Schwimmerbehälter auf der Pumpenseite lösen.

4. Das freie Ende des Schlauches verschließen.

5. 7-prozentige Entkalkungslösung einfüllen.

6. Nach dem Entkalken Rückstände vollständig aus dem Behälter entfernen.

Entkalken der Hochdruck-Anlage

7. Den Hochdruckschlauch an der Netzeinspeisung abnehmen und in den Schwimmerbehälter hängen.

8. Mit dem im Behälter vorbereiteten Kalklösesäure-Gemisch kurzzeitig im Kreislaufbetrieb fahren, einwirken lassen, spülen.

1. Den Wasserzulauf schließen.

2. Die Schrauben der Gerätehaube lösen und die Haube abnehmen.

3. Das Filtergehäuse vor der Pumpe abschrauben und den Wasserfilter entnehmen.

4. Den Filter reinigen und ggf. ersetzen.

5. Das Gerät in umgekehrter Reihenfolge wieder montieren.

Bediener: Arbeiten mit dem Hinweis „Bediener“ dürfen nur von unterwiesenen Personen durchgeführt werden, die Hochdruckanlagen sicher bedienen und warten können.

Elektrofachkraft: Arbeiten mit dem Hinweis “Elektrofachkraft” dürfen nur von Personen mit einer Ausbildung um elektrotechnischen Bereich ausgeführt werden.

Kundendienst: Arbeiten mit dem Hinweis „Kundendienst“ dürfen nur von KÄRCHER Kundendienst- Monteuren oder durch KÄRCHER autorisierte Monteure durchgeführt werden.

• Wasserstrahl ist ungleichmäßig

• Ungenügende oder keine Reinigungsmittelförderung

• Pumpe kommt nicht auf Druck

• Hochdruckpumpe klopft, Manometer schwingt stark

• Anlage läuft beim Einschalten nicht an

• Pumpe startet Bereitschaftszeit nicht

• Anlage schaltet nicht ab

• Kontrolllampe Service blinkt 1x

• Kontrolllampe Service blinkt 2x

• Kontrolllampe Service blinkt 3x

• Kontrolllampe Service blinkt 5x

• Kontrolllampe Service blinkt 8x

• Kontrolllampe Service leuchtet

Ursache:

Düse verstopft.

Behebung:

Bediener

1. Düse reinigen.

Ursache:

Wasserzulaufmenge zu gering.

Behebung:

Bediener

1. Wasserzulauf prüfen.

Ursache:

Dosierung zu gering eingestellt.

Behebung:

Bediener

1. Dosierung erhöhen.

Ursache:

Saugfilter im Reinigungsmittelbehälter verschmutzt.

Behebung:

Bediener

1. Saugfilter reinigen.

Ursache:

Reinigungsmittel-Saugschlauch undicht.

Behebung:

Kundendienst

1. Saugschlauch ersetzen.

Ursache:

Manuelles Reinigungsmittel-Dosierventil verstopft oder defekt.

Behebung:

Kundendienst

1. Ventil prüfen, reinigen, bei Bedarf auswechseln.

Ursache:

Falsche Düse.

Behebung:

Bediener

1. Düse wechseln.

Ursache:

Luft in der Hochdruckpumpe.

Behebung:

Bediener

1. Gerät entlüften.

Ursache:

Saugseitiges Rohrleitungssystem undicht.

Behebung:

Bediener

1. Verschraubungen und Schläuche prüfen.

Ursache:

Nicht genügend Wasser.

Behebung:

Bediener

1. Für ausreichende Wasserzufuhr sorgen.

Ursache:

Frischwasserfilter verschmutzt.

Behebung:

Bediener

1. Frischwasserfilter reinigen.

Ursache:

Hochdruckschlauch undicht.

Behebung:

Kundendienst

1. Hochdruckschlauch ersetzen.

Ursache:

Rohrleitungssystem undicht.

Behebung:

Kundendienst

1. Rohrleitungssystem instandsetzen.

Ursache:

Mengenregelung defekt.

Behebung:

Kundendienst

1. Mengenregelung prüfen, instandsetzen.

Ursache:

Ventil in der Pumpe defekt.

Behebung:

Kundendienst

1. Ventil ersetzen.

Ursache:

Schwingungsdämpfer defekt.

Behebung:

Kundendienst

1. Schwingungsdämpfer ersetzen.

Ursache:

Hochdruckpumpe saugt geringfügig Luft an.

Behebung:

Kundendienst

1. Saugsystem prüfen und Undichtheit beheben.

Ursache:

Reinigungsmittelbehälter leer und Reinigungsmittel-Dosierung aktiviert.

Behebung:

Bediener

1. Reinigungsmittel auffüllen oder Reinigungsmittel-Dosierung auf 0 stellen.

Ursache:

Wasserzulauftemperatur zu hoch.

Behebung:

Bediener

1. Wassertemperatur senken.

Ursache:

Nicht genügend Wasser, Wasserzulauf/Frischwasserfilter verstopft.

Behebung:

Bediener

1. Wasserzulauf prüfen.

2. Frischwasserfilter reinigen.

Ursache:

Ventilteller oder Ventilfeder defekt.

Behebung:

Kundendienst

1. Teile ersetzen.

Ursache:

Vordruckpumpe verkalkt oder defekt (nur bei HD St...H)

Behebung:

Bediener

1. Vordruckpumpe prüfen.

Ursache:

Geräteschalter ist ausgeschaltet

Behebung:

Bediener

1. Geräteschalter einschalten.

Ursache:

Bauseitige Stromversorgung unterbrochen.

Behebung:

Bediener

1. Stromversorgung wiederherstellen.

Ursache:

Druckschalter defekt

Behebung:

Bediener

1. Druckschalter ersetzen.

Ursache:

Motorschutzschalter hat durch Überstrom oder Ausfall einer Phase des Stromnetzes ausgelöst.

Behebung:

Elektrofachkraft/Kundendienst

1. Spannung der 3 Phasen prüfen.

Ursache:

Motorschutzschalter ist falsch eingestellt.

Behebung:

Elektrofachkraft/Kundendienst

1. Motorschutzschalter nach Stromlaufplan einstellen.

Ursache:

Motorschutzschalter für Steuerung und Vordruckpumpe hat ausgelöst.

Behebung:

Elektrofachkraft/Kundendienst

1. Motorschutzschalter prüfen.

Ursache:

Steuersicherung am Transformator defekt.

Behebung:

Elektrofachkraft/Kundendienst

1. Ursache prüfen, Steuersicherung ersetzen.

Ursache:

Steuerplatine defekt.

Behebung:

Kundendienst

1. Steuerplatine prüfen, bei Bedarf ersetzen.

Ursache:

Druckschalter oder Kabel zum Druckschalter defekt.

Behebung:

Kundendienst

1. Druckschalter oder Kabel ersetzen.

Ursache:

Pumpe saugt Luft über entleerten Reinigungsmittelbehälter.

Behebung:

Bediener

1. Reinigungsmittelbehälter nachfüllen, Saugleitung entlüften.

Ursache:

Druckschalter defekt.

Behebung:

Elektrofachkraft/Kundendienst

1. Druckschalter ersetzen.

Ursache:

Leckage im Hochdrucksystem.

Behebung:

Bediener

1. Das Hochdrucksystem und die Anschlüsse auf Dichtigkeit prüfen.

Ursache:

Fehler in der Spannungsversorgung oder Stromaufnahme des Motors zu groß.

Behebung:

Bediener

1. Den Netzanschluss und die Netzsicherungen prüfen.

2. Den Kundendienst benachrichtigen.

Ursache:

Motor überlastet oder überhitzt.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Wassermangel.

Behebung:

Bediener

1. Den Wasseranschluss und die Zuleitungen prüfen.

Ursache:

Reedschalter in der Wassermangelsicherung verklebt oder Magnetkolben klemmt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Kommunikationsfehler.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Wartung notwendig.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

• Wasserstrahl ist ungleichmäßig

• Ungenügende oder keine Reinigungsmittelförderung

• Pumpe kommt nicht auf Druck

• Hochdruckpumpe klopft, Manometer schwingt stark

• Anlage läuft beim Einschalten nicht an

• Pumpe startet Bereitschaftszeit nicht

• Anlage schaltet nicht ab

• Kontrolllampe Service blinkt 1x

• Kontrolllampe Service blinkt 2x

• Kontrolllampe Service blinkt 3x

• Kontrolllampe Service blinkt 5x

• Kontrolllampe Service blinkt 8x

• Kontrolllampe Service leuchtet

Ursache:

Düse verstopft.

Behebung:

Bediener

1. Düse reinigen.

Ursache:

Wasserzulaufmenge zu gering.

Behebung:

Bediener

1. Wasserzulauf prüfen.

Ursache:

Dosierung zu gering eingestellt.

Behebung:

Bediener

1. Dosierung erhöhen.

Ursache:

Saugfilter im Reinigungsmittelbehälter verschmutzt.

Behebung:

Bediener

1. Saugfilter reinigen.

Ursache:

Reinigungsmittel-Saugschlauch undicht.

Behebung:

Kundendienst

1. Saugschlauch ersetzen.

Ursache:

Manuelles Reinigungsmittel-Dosierventil verstopft oder defekt.

Behebung:

Kundendienst

1. Ventil prüfen, reinigen, bei Bedarf auswechseln.

Ursache:

Falsche Düse.

Behebung:

Bediener

1. Düse wechseln.

Ursache:

Luft in der Hochdruckpumpe.

Behebung:

Bediener

1. Gerät entlüften.

Ursache:

Saugseitiges Rohrleitungssystem undicht.

Behebung:

Bediener

1. Verschraubungen und Schläuche prüfen.

Ursache:

Nicht genügend Wasser.

Behebung:

Bediener

1. Für ausreichende Wasserzufuhr sorgen.

Ursache:

Frischwasserfilter verschmutzt.

Behebung:

Bediener

1. Frischwasserfilter reinigen.

Ursache:

Hochdruckschlauch undicht.

Behebung:

Kundendienst

1. Hochdruckschlauch ersetzen.

Ursache:

Rohrleitungssystem undicht.

Behebung:

Kundendienst

1. Rohrleitungssystem instandsetzen.

Ursache:

Mengenregelung defekt.

Behebung:

Kundendienst

1. Mengenregelung prüfen, instandsetzen.

Ursache:

Ventil in der Pumpe defekt.

Behebung:

Kundendienst

1. Ventil ersetzen.

Ursache:

Schwingungsdämpfer defekt.

Behebung:

Kundendienst

1. Schwingungsdämpfer ersetzen.

Ursache:

Hochdruckpumpe saugt geringfügig Luft an.

Behebung:

Kundendienst

1. Saugsystem prüfen und Undichtheit beheben.

Ursache:

Reinigungsmittelbehälter leer und Reinigungsmittel-Dosierung aktiviert.

Behebung:

Bediener

1. Reinigungsmittel auffüllen oder Reinigungsmittel-Dosierung auf 0 stellen.

Ursache:

Wasserzulauftemperatur zu hoch.

Behebung:

Bediener

1. Wassertemperatur senken.

Ursache:

Nicht genügend Wasser, Wasserzulauf/Frischwasserfilter verstopft.

Behebung:

Bediener

1. Wasserzulauf prüfen.

2. Frischwasserfilter reinigen.

Ursache:

Ventilteller oder Ventilfeder defekt.

Behebung:

Kundendienst

1. Teile ersetzen.

Ursache:

Vordruckpumpe verkalkt oder defekt (nur bei HD St...H)

Behebung:

Bediener

1. Vordruckpumpe prüfen.

Ursache:

Geräteschalter ist ausgeschaltet

Behebung:

Bediener

1. Geräteschalter einschalten.

Ursache:

Bauseitige Stromversorgung unterbrochen.

Behebung:

Bediener

1. Stromversorgung wiederherstellen.

Ursache:

Druckschalter defekt

Behebung:

Bediener

1. Druckschalter ersetzen.

Ursache:

Motorschutzschalter hat durch Überstrom oder Ausfall einer Phase des Stromnetzes ausgelöst.

Behebung:

Elektrofachkraft/Kundendienst

1. Spannung der 3 Phasen prüfen.

Ursache:

Motorschutzschalter ist falsch eingestellt.

Behebung:

Elektrofachkraft/Kundendienst

1. Motorschutzschalter nach Stromlaufplan einstellen.

Ursache:

Motorschutzschalter für Steuerung und Vordruckpumpe hat ausgelöst.

Behebung:

Elektrofachkraft/Kundendienst

1. Motorschutzschalter prüfen.

Ursache:

Steuersicherung am Transformator defekt.

Behebung:

Elektrofachkraft/Kundendienst

1. Ursache prüfen, Steuersicherung ersetzen.

Ursache:

Steuerplatine defekt.

Behebung:

Kundendienst

1. Steuerplatine prüfen, bei Bedarf ersetzen.

Ursache:

Druckschalter oder Kabel zum Druckschalter defekt.

Behebung:

Kundendienst

1. Druckschalter oder Kabel ersetzen.

Ursache:

Pumpe saugt Luft über entleerten Reinigungsmittelbehälter.

Behebung:

Bediener

1. Reinigungsmittelbehälter nachfüllen, Saugleitung entlüften.

Ursache:

Druckschalter defekt.

Behebung:

Elektrofachkraft/Kundendienst

1. Druckschalter ersetzen.

Ursache:

Leckage im Hochdrucksystem.

Behebung:

Bediener

1. Das Hochdrucksystem und die Anschlüsse auf Dichtigkeit prüfen.

Ursache:

Fehler in der Spannungsversorgung oder Stromaufnahme des Motors zu groß.

Behebung:

Bediener

1. Den Netzanschluss und die Netzsicherungen prüfen.

2. Den Kundendienst benachrichtigen.

Ursache:

Motor überlastet oder überhitzt.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Wassermangel.

Behebung:

Bediener

1. Den Wasseranschluss und die Zuleitungen prüfen.

Ursache:

Reedschalter in der Wassermangelsicherung verklebt oder Magnetkolben klemmt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Kommunikationsfehler.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Wartung notwendig.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Nähere Informationen finden Sie unter: www.kaercher.com/dealersearch

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".

Hiermit erklären wir, dass das im Folgenden genannte Produkt den einschlägigen Bestimmungen der aufgeführten Richtlinien und Verordnungen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Produkts verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger ST

Typ: 1.524-xxx

Typ:

2006/42/EG (+2009/127/EG)

2014/30/EU

2014/68/EU

2011/65/EU

2009/125/EG

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-2: 2014

HD 8/18-4 ST (-H)

EN 61000-3-3: 2013

HD 10/21-4 ST, HD 13/18-4 ST, HD 17/15-4 ST, HD 17/12-4 ST-H, HD 10/19-4 ST-H

EN 61000-3-11: 2000

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

---

Winnenden, 2025/03/01

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

• HD 8/18-4 ST

• HD 8/18-4 ST -H

• HD 10/21-4 St

• HD 10/19-4 St -H

• HD 13/18-4 St

• HD 17/15-4 St

• HD 17/12-4 St -H
