Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinformation innan du använder din apparat första gången. Följ alla anvisningar.

Förvara båda häftena för framtida bruk eller för nästa ägare.

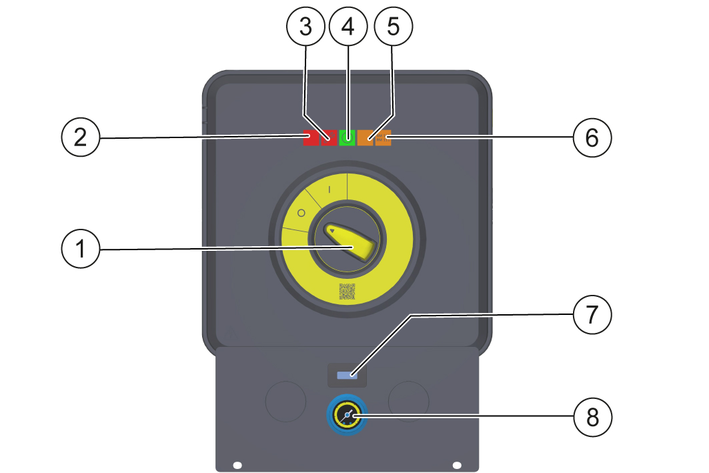

Anläggningen kopplas till och från på maskinen. Dessutom kan felmeddelanden visas.

Andra arbetsplatser finns, beroende på anläggningens utformning, på tillbehören (sprutanordningar), som är anslutna till tappställena. Fjärrkontroller kan valfritt installeras på dessa arbetsplatser.

Säkerhetsanordningarna ställs in och plomberas på fabriken. Endast kundtjänst gör inställningar.

Strömbrytaren förhindrar att maskinen startas av misstag. Vrid strömbrytaren till 0/OFF vid arbetspauser eller avslutning av driften.

Säkerhetsspärren på spolhandtaget förhindrar att maskinen slås på av misstag.

När vattenmängden minskas med tryck- och mängdregleringen öppnas överströmningsventilen och en del av vattnet rinner tillbaka till pumpens sugsida.

När avtryckarhandtaget på det sista spolhandtaget släpps stoppas högtrycksstrålen och tryckkontakten kopplar från högtryckspumpen efter ca 30 s eftergång.

Om man drar i avtryckarhandtaget igen kopplas pumpen till igen via trycksensorn.

Om maskinen inte används på flera 360 minuter stängs maskinen av. Kundtjänst kan aktivera och inaktivera beredskapstiden via servicemenyn.

Vid för hög strömförbrukning stänger motorövervakningen av maskinen.

Vid otätheter i högtryckssystemet kommer maskinen att stängas av.

Vattenbristskyddet förhindrar att högtryckspumpen slås på vid vattenbrist.

Efter avstängning av maskinen via spolhandtaget öppnas en magnetventil som är anordnad i högtryckssystemet efter att driftberedskapstiden har förflutit. Detta minskar trycket som har byggts upp i högtryckssystemet.

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladdningsbara batterier och olja som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Aktuell information om innehållet finns på: www.kaercher.de/REACH

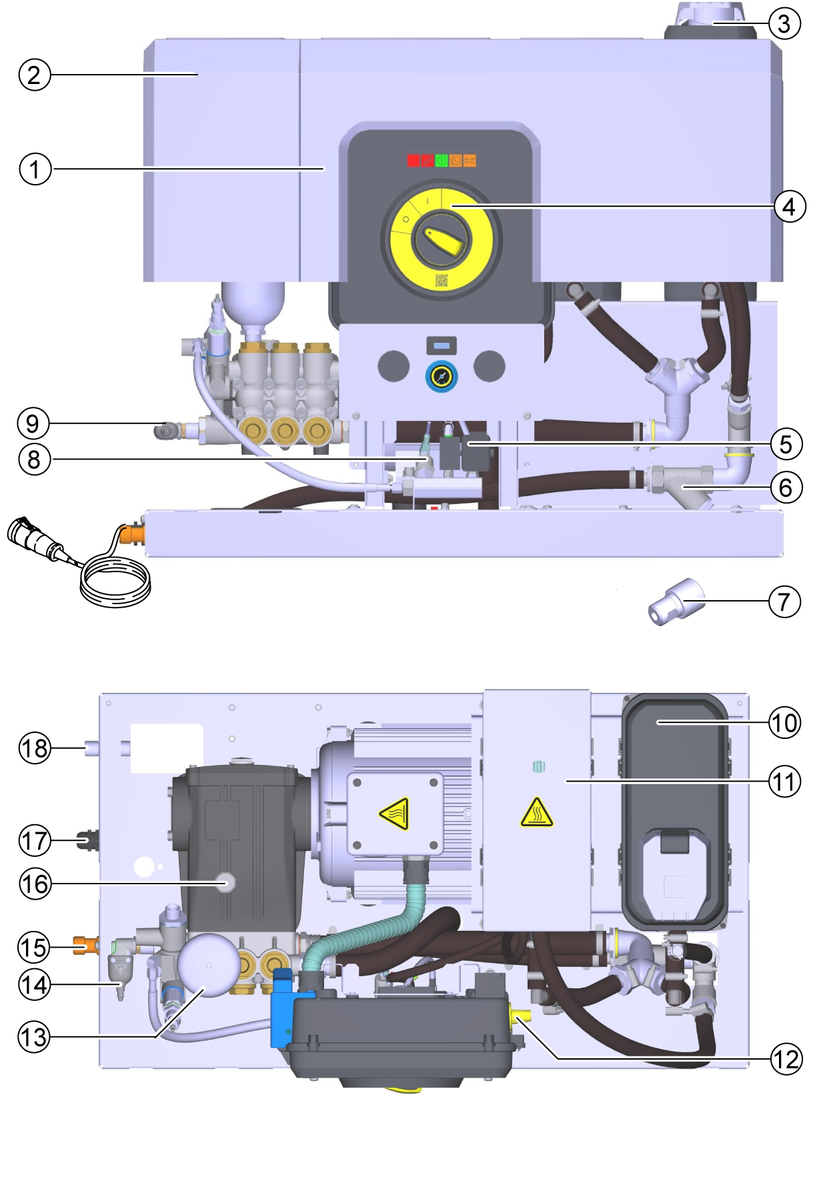

• Systemet matar vatten med högt tryck till nedströms högtryckstvättanordningar.

• Anläggningen installeras fast i ett torrt, frostfritt utrymme. Högtrycksvattnet fördels via ett fast installerat rörnät. Alternativt kan ett spolhandtag med en högtrycksslang anslutas direkt till maskinens högtrycksutgång.

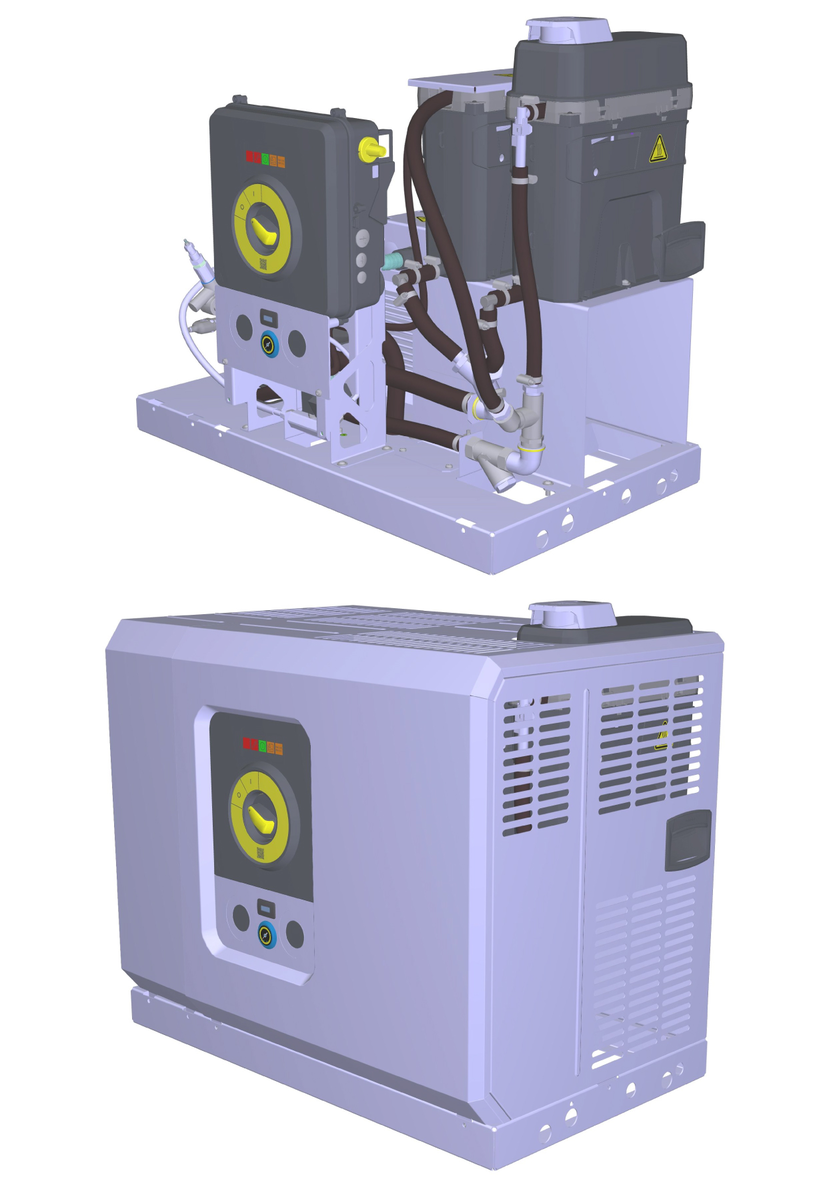

• Anläggningen monteras på en vägg eller installeras på en ram (påbyggnadssats, tillval).

• Anläggningen ska monteras på ett sådant sätt att den bakre öppningen är stängd, till exempel av en vägg.

• Endast rent vatten får användas som högtrycksmedium. Smuts leder till tidigt slitage eller avlagringar i maskinen.

• Över 3 °dH krävs åtgärder för att minska hårdheten.

• Användning av återvunnet vatten måste först godkännas av Kärcher.

För vattenförsörjningen gäller följande gränsvärden:

• pH-värde: 6,5–9,5

• Elektrisk ledningsförmåga: ledningsförmåga hos färskvatten + 1 200 µS/cm, maximal ledningsförmåga 2 000 µS/cm

• Ämnen som kan avsättas (provvolym 1 l, avsättningstid 30 minuter): < 0,5 mg/l

• Ämnen som kan filtreras bort: < 50 mg/l, inga abrasiva ämnen

• Kolväte: < 20 mg/l

• Klorid: < 300 mg/l

• Sulfat: < 240 mg/l

• Kalcium: < 200 mg/l

• Total hårdhet: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Järn: < 0,5 mg/l

• Mangan: < 0,05 mg/l

• Koppar: < 2 mg/l

• Aktivt klor: < 0,3 mg/l

• Fri från dålig lukt

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Kontrollera att innehållet i leveransen är fullständigt. Kontakta din återförsäljare om det finns transportskador.

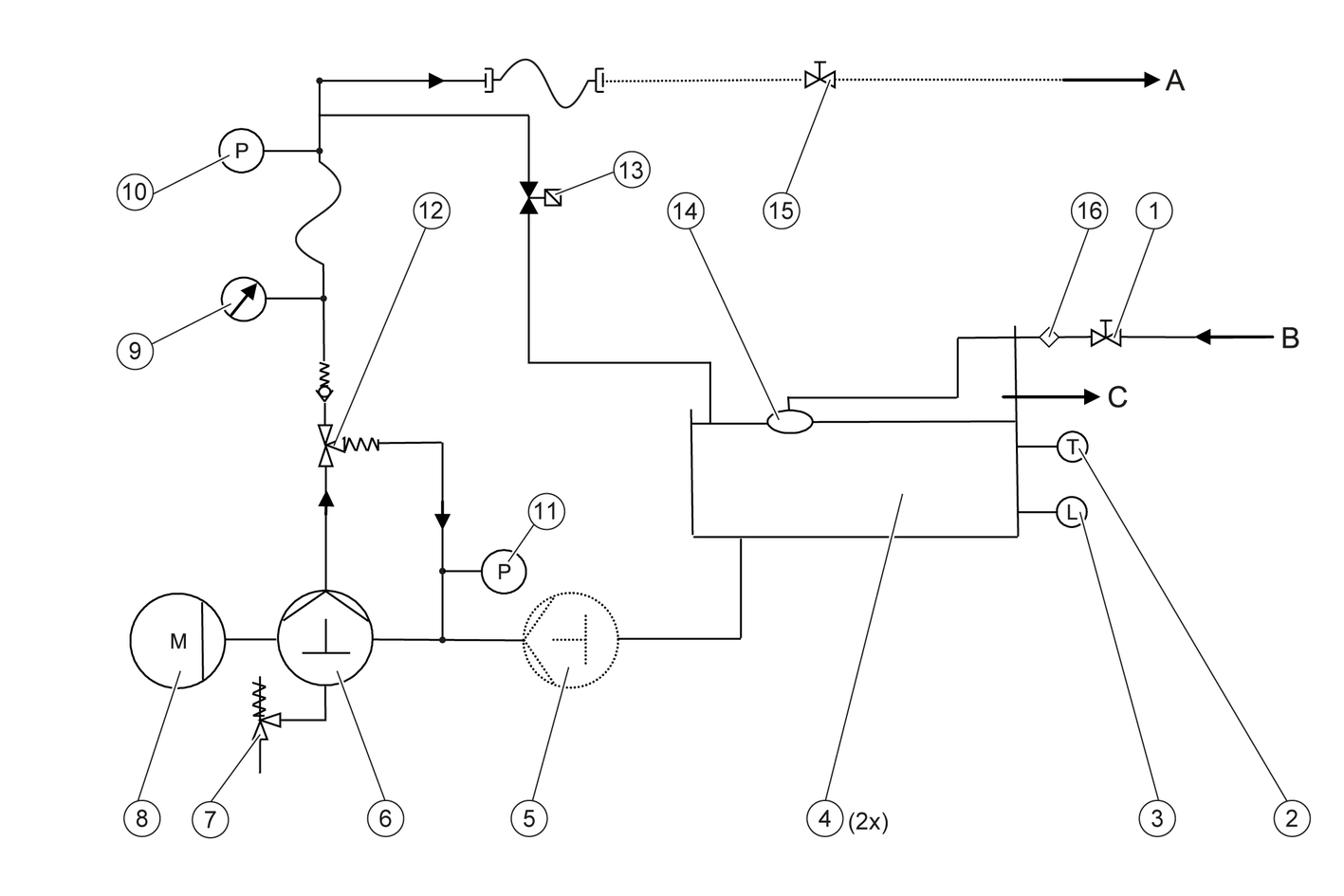

När hela vattenmängden tappas flödar vattnet via vattentilloppet, flottörtanken och högtryckspumpen till högtrycksutloppet.

Om endast en del av den vattenproduktion som pumpen matar krävs strömmar restvolymen tillbaka till högtryckspumpens sugsida via mängdregleringen.

Om systemtrycket sjunker under beredskapstiden genom att öppna en förbrukare slår trycksensorn på högtryckspumpen. Om förbrukaren stängs igen stängs pumpen av automatiskt efter 30 sekunder.

Genom att dosera systemskötsel RM 110 förhindras bildandet av kalkavlagringar vid drift med varmt vatten. Denna maskin är lämplig för drift upp till 50° C, med påbyggnadssats ”varmvatten” upp till 80° C. Beroende på vattnets hårdhet kommer doseringen att ställas in av kundtjänst efter behov.

För att säkra maskinen är den fastskruvad i transportpallen vid leverans.

1. Ta av kartongen och träklossarna.

2. Lossa skruvarna från maskinkåpan och ta av kåpan.

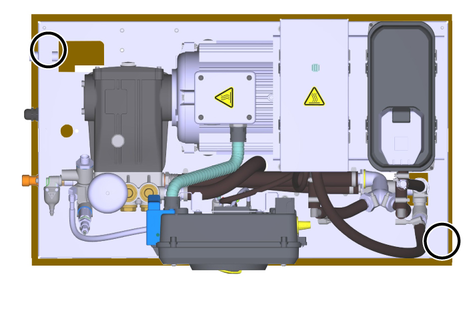

3. Ta bort de 2 skruvarna höger fram och vänster bak för att lossa maskinramen från pallen.

   ---



4. Lyft av maskinen från pallen och montera kåpan igen.

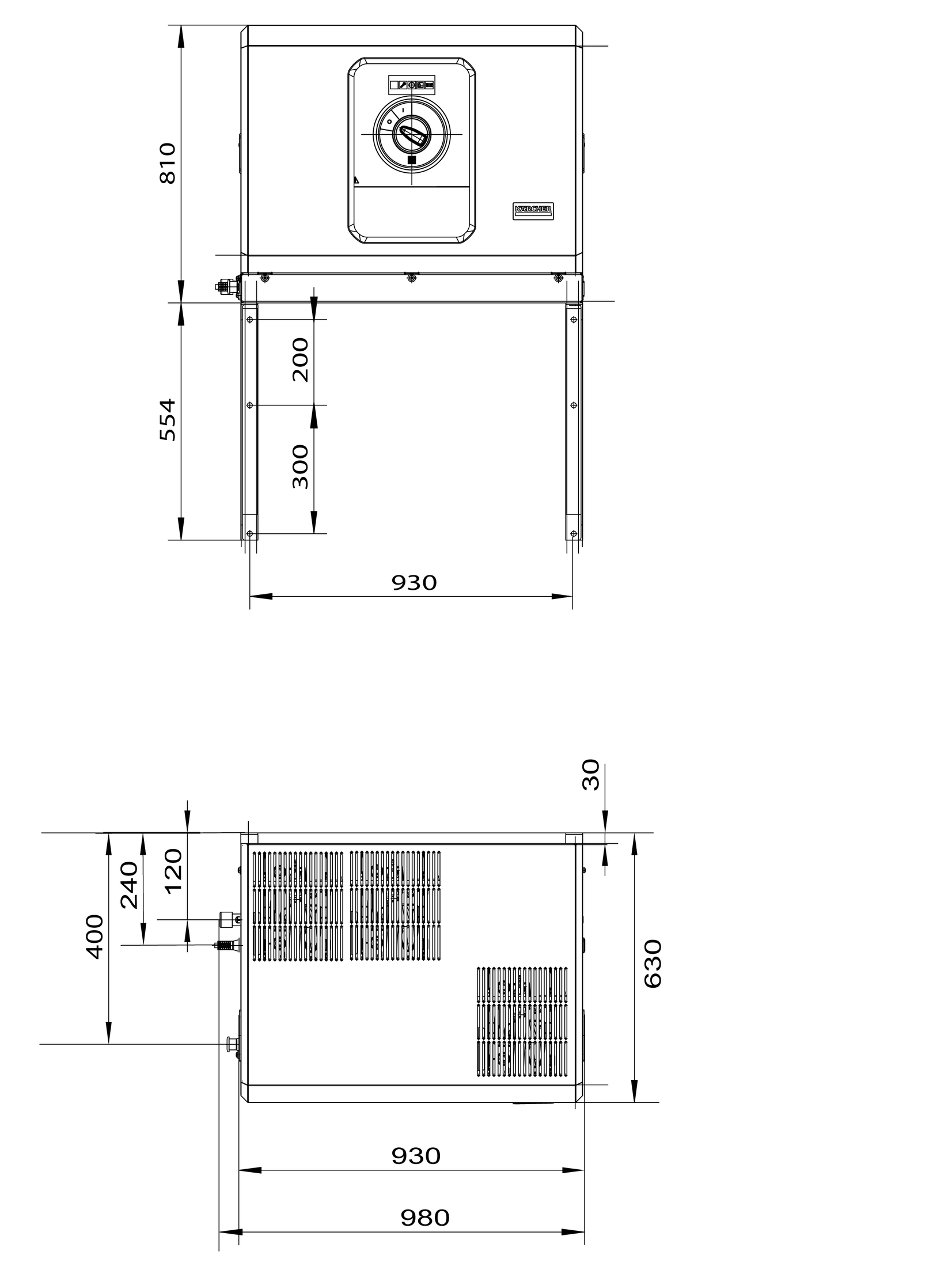

• Anläggningen ska installeras i en torr, icke-explosiv miljö.

• Installationen ska utföras på ett fast och jämnt underlag.

• Anläggningen ska vara lättillgänglig för underhållsarbete.

• Anläggningen kan monteras på väggen eller med påbyggnadssatsen golvstativ (tillval).

• Ställ inte anläggningen direkt med sidan mot en vägg. På anläggningens sida finns öppningar för kylning, vilka inte får blockeras.

• Kontrollera väggens bärförmåga före monteringen. Använd pluggar och skruvar som lämpar sig för väggar av betong, ihåliga murblock, tegelblock och lättbetong, t.ex.  insprutningsankare.

• Maskinen får inte vara fast ansluten till vattenlednings- eller högtrycksrörledningsnätet. Anslutningsslangarna måste monteras.

• Tillhandahåll en avstängningsventil mellan vattenledningsnätet och anslutningsslangen.

• För anslutningsvärden, se tekniska data och typskylt.

• Den elektriska anslutningen som används måste installeras av en elinstallatör och stämma överens med IEC 60364-1.

• Strömförande delar, kablar och maskiner i arbetsområdet måste vara spolsäkra i felfritt skick.

---

• Konstruera vattentillförseln för kontinuerlig drift.

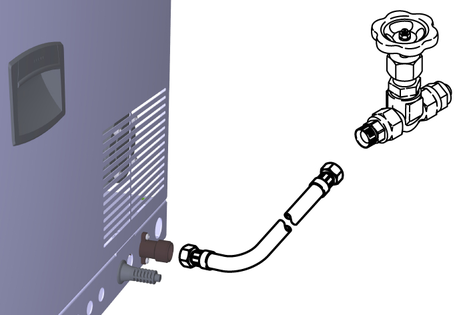

• Förse vattentillförseln med en spärrventil och anslut den rörligt till högtrycksanläggningen via en tryckslang.

• För liten ledningsdiameter eller för lågt förtryck resulterar i vattenbrist.

• Om tilloppstrycket är för lågt kommer inte tillräckligt med vatten att passera genom ventilerna. Vid en tilloppsmängd på 3000 l/h är det viktigt att tillhandahålla ett dynamiskt vattentryck på minst 1,5 bar.

• Om förtrycket eller trycktopparna i ledningssystemet är för höga är det viktigt att ansluta en tryckreducerare uppströms. Det måste finnas ett vattenavlopp på uppställningsplatsen.

---

Observera gällande nationella föreskrifter vid montering av högtrycksledningarna.

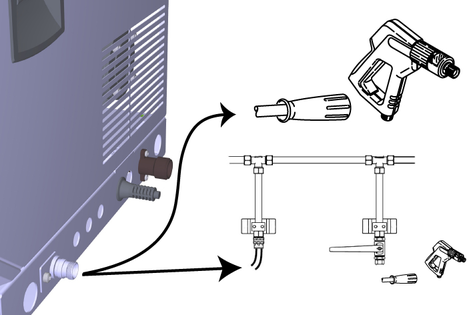

• Utför anslutningen mellan det fast installerade rörnätet och maskinen som en högtrycksslangledning.

• Dra det fast installerade rörnätet så rakt som möjligt. Dra högtrycksrörledningar enligt gällande föreskrifter och med hänsyn till längdändringen på grund av värme och tryck med dämpade lösa och fasta klämmor.

• För att hålla tryckförlusterna i högtrycksledningarna så låga som möjligt måste följande rekommendationer följas:

  Rörledningar: Märkbredd DN 15
  Slangledningar: Märkbredd DN 12

För ovan nämnda riktvärden ska även rörledningslängd och antal riktningsändringar och armaturer beaktas.

Enhet med ANTI!Twist: Fäst den gula högtrycksslanganslutningen till spolhandtaget.

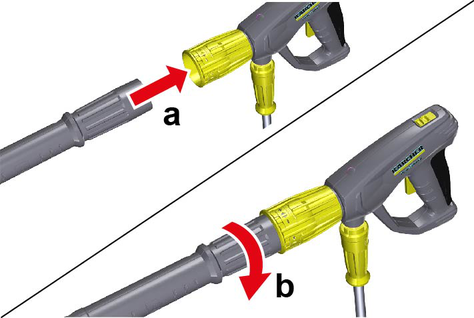

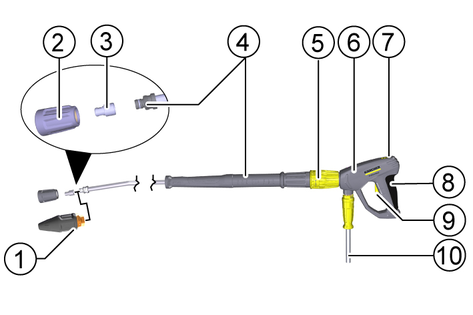

1. Anslut strålröret till spolhandtaget och dra åt för hand (EASY!Lock).

   ---



2. Sätt fast högtrycksmunstycket på strålröret.

3. Montera kopplingsmuttern och dra åt för hand (EASY!Lock).

4. Maskin utan slangtrumma: Anslut högtrycksslangen till spolhandtaget och maskinens högtrycksanslutning och dra åt för hand (EASY!Lock).

5. Maskin med slangtrumma: Anslut högtrycksslangen till spolhandtaget och dra åt för hand (EASY!Lock).

   OBSERVERA

   Upprullad högtrycksslang

   Skaderisk

   Rulla ut högtrycksslangen helt innan du börjar använda maskinen.

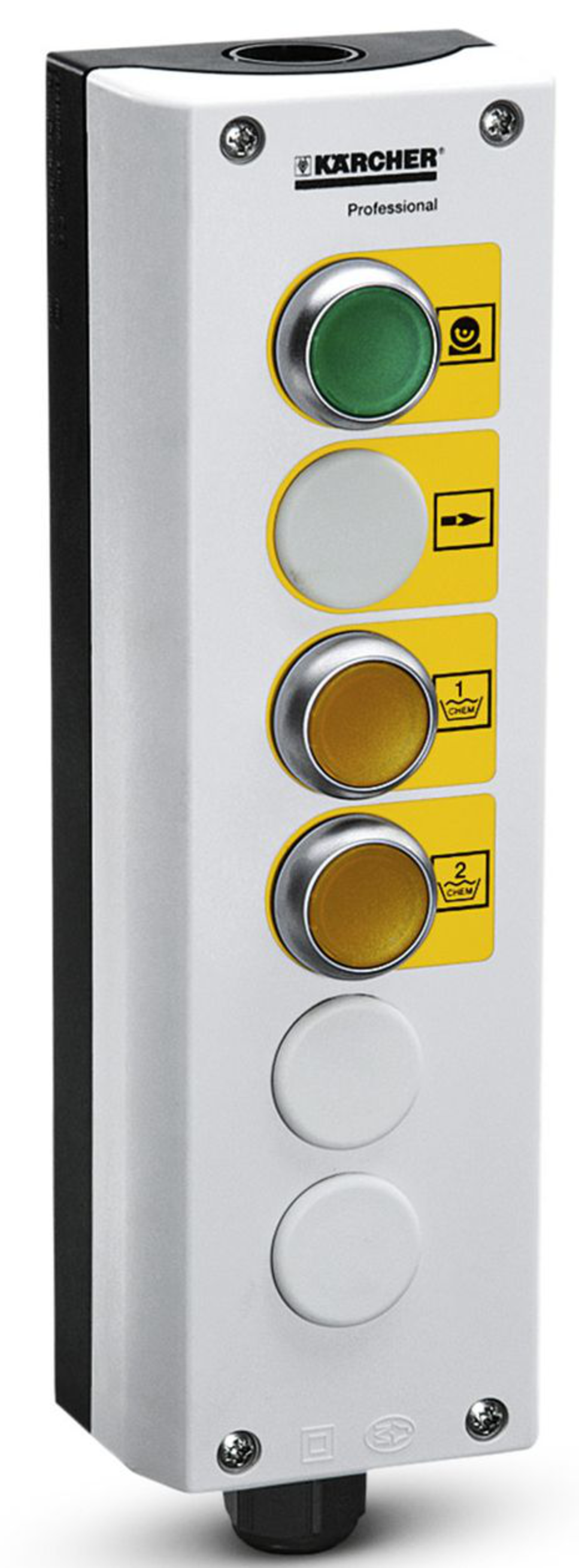

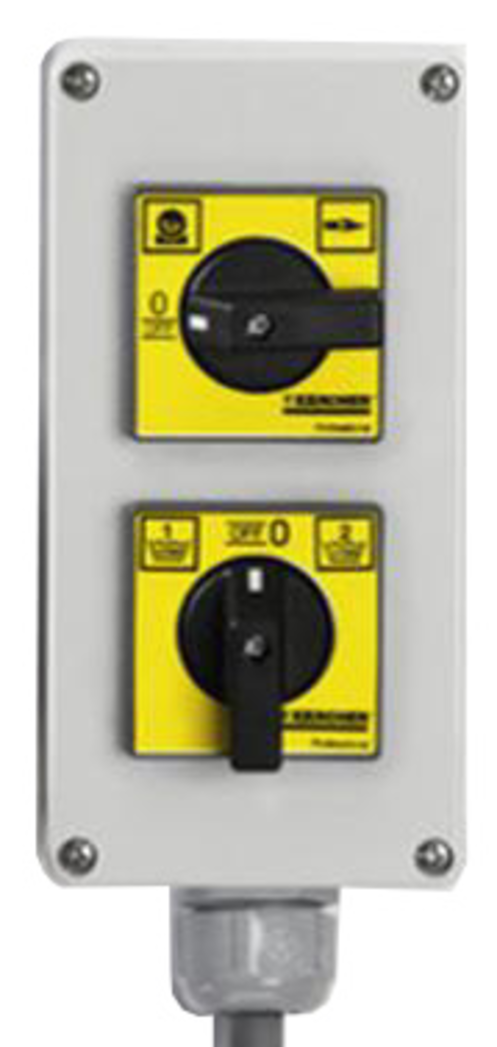

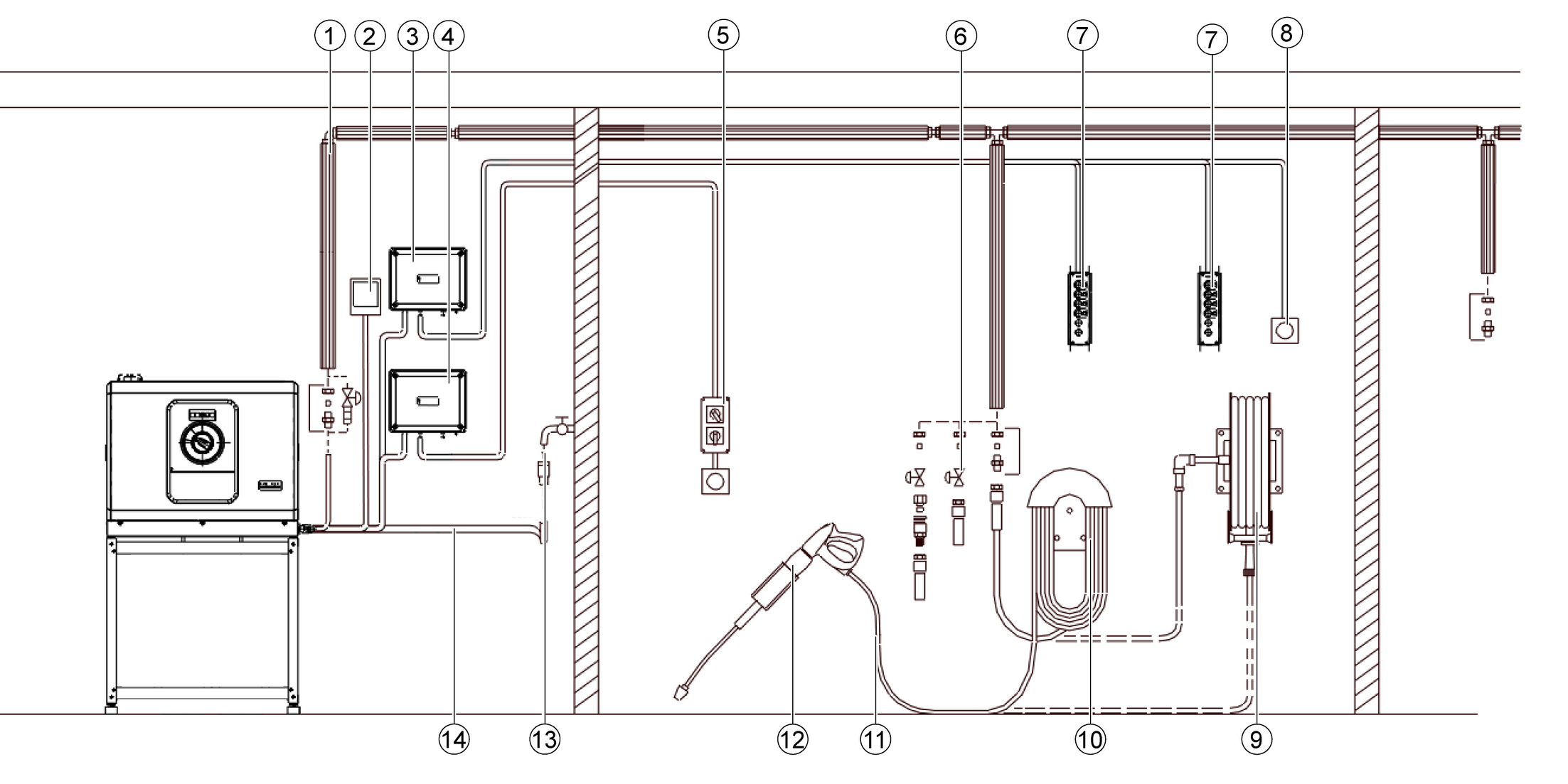

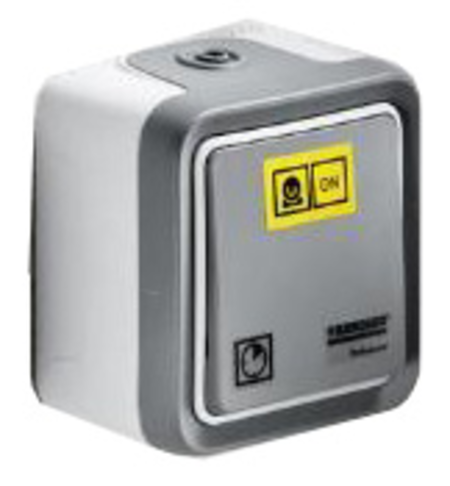

Fjärrkontroller kan kopplas in mellan maskinen och tappställena. Med dessa kan maskinen manövreras direkt vid tappstället.

Beroende på tillämpning finns olika påbyggnadssatser för fjärrkontroller tillgängliga.

	Funktion	Beskrivning
	Återställning	Efter att beredskapstiden har förflutit kan maskinen startas om direkt vid tappstället.

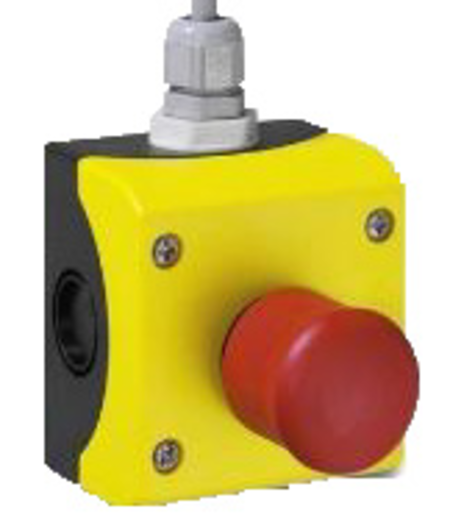

	Nödstopp
	På/av (Vridomkopplare) Enkelplats	Koppla till och från maskinen vid tappstället.
	På/av (Tryckknappar) upp till 6 platser	Koppla till och från maskinen vid tappstället.

1. Säkerställ vattentillförseln.

2. Säkerställ strömförsörjningen.

1. Bestäm den lokala vattenhårdheten via den lokala distributören eller med en hårdhetsprovare.

2. Ta av maskinhuven och ställ in systemskötseln på vridomkopplaren på manöverpanelen.

• Systemskötseln förhindrar mycket effektivt kalkavlagringar på vattenledningarna när kalkhaltigt kranvatten används med temperaturer >60 °C. Den tillsätts droppvis i flottörtanken.

• Doseringen ställs in på fabriken till medelhårt vatten och kan vid behov anpassas till vattenhårdheten på plats.

1. Fyll på systemskötseln.

1. Kontrollera högtrycksslangen, rörledningarna, armaturerna och strålröret avseende skador före varje användning.

2. Byt ut otäta komponenter omedelbart och täta läckande fogar.

3. Kontrollera slangkopplingen avseende fastsittning och täthet.

4. Kontrollera systemskötselns nivå och fyll på vid behov.

1. Aktivera säkringsarmen och avdragsspaken.

   Spolhandtaget öppnas.

2. Släpp säkringsarmen och avdragsspaken.

   Spolhandtaget stängs.

Om motorn startar när inget spolhandtag är öppet kan det finnas ett läckage, se Hjälp vid störningar.

1. Öppna vattentillflödet.

2. Anslut nätkontakten.

3. Ställ maskinens strömbrytare på ”I”.

4. Frigör spolhandtaget genom att skjuta spolhandtagets säkerhetsspärr bakåt.

5. Öppna spolhandtaget.

6. FARA

   Risk för personskador

   Vattenstrålen som kommer ut från tryck-/mängdkontrollen kan orsaka skador.

   Se till att anslutningen mellan tryck-/mängdkontrollen och stålröret inte lossnar.

   Ställ in arbetstrycket och vattenmängden genom att vrida tryck- och mängdregleringen.

   Hänvisning

   Vid minsta matningsmängd ser restvärmen från motorn till att vattnet värms upp till ca 15 °C.

Vid tappställena kan rengöringsmedel blandas med.

Olika tillval finns tillgängliga för detta, t.ex. en behållarskumlans.

---

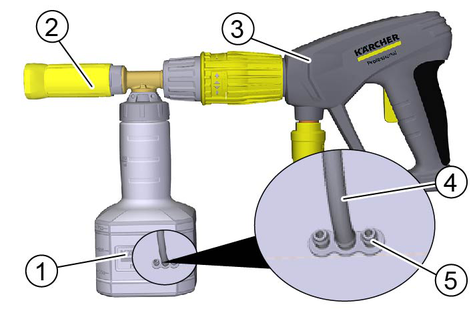

1. Behållare
2. Skummunstycke
3. Spolhandtag
4. Sugslang
5. BländarsatsRengöringsmedelstillsats: 3=hög, 2=medel, 1=låg

1. Skruva loss behållaren.

2. Stick in önskad bländare i sugslangen.

3. Fyll på rengöringsmedel i behållaren.

4. Skruva på behållaren på skummunstycket.

5. Lossa strålrörets från spolhandtaget.

6. Fäst behållarskumlansen på spolhandtaget och dra åt ordentligt.

7. Ta högtryckstvätten i drift.

Behållarskumlansen måste spolas efter användning för att undvika rengöringsmedelsavlagringar.

1. Skruva loss behållaren.

2. Häll tillbaka resterande rengöringsmedel i leveransförpackningen.

3. Fyll behållaren med klart vatten.

4. Skruva på behållaren på behållarskumlansen.

5. Kör behållarskumlansen i ca 1 minut för att spola ur rester av rengöringsmedlet.

6. Töm behållaren.

Vi rekommenderar, beroende på maskinen och rengöringsuppgiften, munstycken mellan min. 060 och max. 165.

1. Släpp avtryckarhandtaget.

   Maskinen stängs av efter 30 sekunder.

2. Skjut säkerhetsspärren framåt.

   Spolhandtaget är säkrat.

Efter avbrottet

3. Skjut säkerhetsspärren bakåt.

   Spolhandtaget är osäkrat.

4. Öppna spolhandtaget.

   Maskinen slås på igen.

Beredskapstid

Beredskapstiden startar när spolhandtaget stängs. När beredskapstiden är slut (360 minuter) kan maskinen inte längre startas genom att man öppnar spolhandtaget. Kontrollampan blinkar grönt.

1. För att starta om, vrid kort maskinens strömbrytare till ”0” och sedan tillbaka till ”I”.

Starta om beredskapstiden

1. Ställ maskinens strömbrytare på ”0”.

2. Vänta kort.

3. Ställ maskinens strömbrytare på ”I”.

1. Stäng vattentillflödet.

2. Öppna spolhandtaget.

3. Starta pumpen med maskinens strömbrytare och låt den gå i 5–10 sekunder.

4. Stäng spolhandtaget.

5. Ställ maskinens strömbrytare på ”0/OFF”.

6. Stäng avstängningsventilen vid vattentillflödet och stäng vid behov även ytterligare avstängningsventiler vid tappställena.

7. Ta bort vattenanslutningen.

8. Manövrera spolhandtagen vid tappställena tills systemet är trycklöst.

9. Säkra spolhandtagen genom att skjuta säkerhetsspärren framåt.

1. Lossa vattenförsörjningen på maskinen.

2. Demontera av högtrycksslangen på maskinen.

3. Starta maskinen ”I/ON”.

4. Vänta högst 1 minut tills det inte längre kommer ut vatten ur högtrycksanslutningen.

5. Stäng av maskinen ”0/OFF”.

6. Förvara maskinen och tillbehöret i ett frostsäkert utrymme.

1. Häll ett vanligt frostskyddsmedel ända upp i flottörtanken.

2. Placera en uppsamlingsbehållare under högtrycksutloppet.

3. Slå på maskinen och låt den vara igång tills flottörtankens vattenbristskydd svarar och stänger av maskinen.

Detta ger ett visst skydd mot korrosion.

1. Vrid huvudströmbrytaren till läget ”0”.

2. Stäng vattentillflödet.

3. Tryck på spolhandtaget tills maskinen är trycklös.

4. Dra ut nätkontakten.

1. Vid transport i fordon ska maskinen säkras så att den inte kan halka och välta enligt gällande riktlinjer.

Operatör: Arbeten med hänvisningen ”Operatör” får endast utföras av instruerade personer som kan manövrera och underhålla högtrycksanläggningarna på ett säkert sätt.

Kundtjänst: Arbeten med hänvisningen ”Kundtjänst” får endast utföras av KÄRCHERs kundtjänstmontörer eller av montörer som auktoriserats av KÄRCHER.

För att säkerställa en problemfri drift av enheten rekommenderar vi tecknandet av ett underhållsavtal. Kontakta lämplig KÄRCHER-kundtjänst.

1. Kontrollera spolhandtaget.

2. Kontrollera nätkabeln.

3. Kontrollera systemskötselns nivå.

4. Kontrollera högtrycksslangarna.

1. Kontrollera anläggningens täthet.

2. Kontrollera pumpoljans utseende och nivå.

3. Kontrollera svängningsdämparen.

1. Rengör färskvattenfiltret.

2. Kontrollera flottörventilen.

3. Kontrollera den automatiska tillkopplingen.

4. Efterdra slangklämmorna.

1. Byt högtryckspumpens olja.

2. Få hela anläggningen kontrollerad och rengjord av kundtjänst.

1. Kontrollera anläggningen avseende kalk.

2. Byt olja.

3. Utför säkerhetskontrollen.

4. Kontrollera skyddet på tryckkontakten och byt vid behov ut det.

För oljetyp och påfyllningsmängd, se Tekniska data.

1. Ställ fram en uppsamlingsbehållare för ca 1 liter olja.

2. Lossa oljeavtappningsskruven.

3. Tappa av oljan i uppsamlingsbehållaren.

   Hänvisning

   Ta hand om den förbrukade oljan på ett miljövänligt sätt eller lämna den till godkänd insamling.

4. Dra åt oljeavtappningsskruven igen.

5. Fyll långsamt på ny olja upp till max-markeringen. Luftbubblorna måste kunna komma ut.

1. Starta maskinen ”I/ON”.

2. Lås upp spolhandtagets spak.

3. Tryck in spolhandtagets spak.

   Maskinen slås på.

4. Kör maskinen högst 2 minuter tills vattnet kommer ut ur spolhandtaget utan luftbubblor.

5. Släpp spolhandtagets spak.

6. Lås spolhandtagets spak.

Om det finns avlagringar i rörledningarna ökar flödesmotståndet så att belastningen på motorn blir för hög.

Enligt gällande bestämmelser får endast testade lösningsmedel med kontrollmärke användas för avkalkning.

• RM 101

Avkalka flottörtanken

1. Stäng vattentillflödet.

2. Ta av locket till flottörtanken.

3. Lossa slangen från pumpens sugsida till flottörtanken på pumpens sida.

4. Stäng slangens fria ände.

5. Fyll i 7 procent avkalkningslösning.

6. Efter avkalkning, ta bort rester helt från tanken.

Avkalkning av högtrycksanläggningen

7. Ta av högtrycksslangen från elnätet och häng den i flottörtanken.

8. Kör kortvarigt i cirkulationsdrift med kalklösnings-syrablandningen som är förberedd i tanken, låt verka, spola.

1. Stäng vattentillflödet.

2. Lossa ev. skruvarna från maskinkåpan och ta av kåpan.

3. Skruva loss filterhuset från pumpen och ta ut vattenfiltret.

4. Rengör och byt ev. filtret

5. Montera tillbaka maskinen i omvänd ordningsföljd.

Användare: Arbeten med hänvisningen ”Användare” får endast utföras av instruerade personer som kan manövrera och underhålla högtrycksanläggningarna på ett säkert sätt.

Elektriker: Arbeten med hänvisningen ”Elektriker” får endast utföras av personer med utbildning inom elektroteknik.

Kundtjänst: Arbeten med hänvisningen ”Kundtjänst” får endast utföras av KÄRCHERs kundtjänstmontörer eller av montörer som auktoriserats av KÄRCHER.

• Vattenstrålen är ojämn

• Pumpen kommer ej upp i tryck

• Högtryckspump knackar, manometer svänger kraftigt

• Anläggningen startar inte vid påslagning

• Pumpen startar inte beredskapstiden

• Anläggningen stängs inte av

• Kontrollampan för service blinkar 1x

• Kontrollampan för service blinkar 2x

• Kontrollampan för service blinkar 3x

• Kontrollampan för service blinkar 5x

• Kontrollampan för service blinkar 7x

• Kontrollampan för service blinkar 8x

• Kontrollampan för service blinkar 9x

• Kontrollampan för service lyser

Orsak:

Munstycket är igensatt.

Åtgärd:

Användaren

1. Rengör munstycket.

Orsak:

För lite vatten matas in.

Åtgärd:

Användaren

1. Kontrollera vattenförsörjningen.

Orsak:

Fel munstycke.

Åtgärd:

Användaren

1. Byt munstycket.

Orsak:

Luft i högtryckspumpen.

Åtgärd:

Användaren

1. Avlufta maskinen.

Orsak:

Sugsidans rörledningssystem är otätt.

Åtgärd:

Användaren

1. Kontrollera förskruvningar och slangar.

Orsak:

Inte tillräckligt med vatten.

Åtgärd:

Användaren

1. Säkerställ tillräcklig vattentillförsel.

Orsak:

Färskvattenfiltret är smutsigt.

Åtgärd:

Användaren

1. Rengör färskvattenfiltret.

Orsak:

Högtrycksslangen är otät.

Åtgärd:

Kundtjänst

1. Byt ut högtrycksslangen.

Orsak:

Rörledningssystemet är otätt.

Åtgärd:

Kundtjänst

1. Reparera rörledningssystemet.

Orsak:

Mängdregleringen är defekt.

Åtgärd:

Kundtjänst

1. Kontrollera mängdregleringen och reparera.

Orsak:

Ventilen i pumpen är defekt.

Åtgärd:

Kundtjänst

1. Byt ut ventilen.

Orsak:

Svängningsdämparen är defekt.

Åtgärd:

Kundtjänst

1. Byt ut svängningsdämparen.

Orsak:

Högtryckspumpen suger in för lite luft.

Åtgärd:

Kundtjänst

1. Kontrollera sugsystemet och åtgärda otätheten.

Orsak:

Vattentillförseltemperatur för låg

Åtgärd:

Användaren

1. Sänk vattentemperaturen.

Orsak:

För lite vatten, vattentillförsel/färskvattenfilter är tilltäppt.

Åtgärd:

Användaren

1. Kontrollera vattentillflödet.

2. Rengör färskvattenfiltret.

Orsak:

Ventiltallriken eller ventilfjädern är defekt.

Åtgärd:

Kundtjänst

1. Byt ut delar.

Orsak:

Maskinens strömbrytare är avstängd

Åtgärd:

Användaren

1. Slå på maskinens strömbrytare.

Orsak:

Strömförsörjningen på plats är avbruten.

Åtgärd:

Användaren

1. Återupprätta strömförsörjningen.

Orsak:

Trycksensor defekt

Åtgärd:

Användare

1. Byt ut trycksensorn.

Orsak:

Motorskyddsbrytaren har löst ut på grund av överström eller bortfall av en fas i elnätet.

Åtgärd:

Behörig elektriker / kundtjänst

1. Kontrollera spänningen i de 3 faserna.

Orsak:

Motorskyddsbrytaren är felaktigt inställd.

Åtgärd:

Behörig elektriker / kundtjänst

1. Ställ in motorbrytaren enligt kretsschemat.

Orsak:

Motorskyddsbrytaren för styrning har löst ut.

Åtgärd:

Behörig elektriker / kundtjänst

1. Kontrollera motorskyddsbrytaren.

Orsak:

Styrsäkringen på transformatorn är defekt.

Åtgärd:

Behörig elektriker / kundtjänst

1. Kontrollera orsaken, byt ut kontrollsäkringen.

Orsak:

Styrkortet är defekt.

Åtgärd:

Kundtjänst

1. Kontrollera kretskortet och byt vid behov ut det.

Orsak:

Tryckkontakten eller kabeln till tryckkontakten är defekt.

Åtgärd:

Kundtjänst

1. Byt ut tryckkontakten eller kabeln.

Orsak:

Defekt tryckkontakt.

Åtgärd:

Behörig elektriker / kundtjänst

1. Byt ut tryckkontakten.

Orsak:

Läckage i högtryckssystemet.

Åtgärd:

Användaren

1. Kontrollera högtryckssystemet och anslutningarna avsende läckage.

Orsak:

Fel på spänningsförsörjningen eller så är motorns strömförbrukning för hög.

Åtgärd:

Användare

1. Kontrollera nätanslutningen och nätsäkringarna.

2. Kontakta kundtjänst.

Orsak:

Motorn är överbelastad eller överhettad.

Åtgärd:

Användaren

1. Ställ maskinens strömbrytare på ”0”.

2. Låt apparaten svalna.

3. Starta apparaten.

Orsak:

Störningen uppstår upprepade gånger.

Åtgärd:

Kundtjänst

1. Kontakta kundtjänst.

Orsak:

Vattenbrist

Åtgärd:

Användare

1. Kontrollera vattenanslutningen och tilledningarna.

Orsak:

Torrkörning

Åtgärd:

Kundtjänst

1. Kontakta kundtjänst.

Orsak:

För hög vatteningångstemperatur

Åtgärd:

Användare

1. Kontrollera temperaturen vid vatteningången och sänk det vid behov.

Orsak:

Fel i vatteningångens temperaturgivare

Åtgärd:

Kundtjänst

1. Kontakta kundtjänst.

Orsak:

Kommunikationsfel.

Åtgärd:

Kundtjänst

1. Kontakta kundtjänst.

Orsak:

Ingen signal från trycksensorn.

Åtgärd:

Kundtjänst

1. Kontrollera trycksensorns kablage.

2. Kontrollera och byt ev. trycksensorn.

Orsak:

Underhåll krävs.

Åtgärd:

Kundtjänst

1. Kontakta kundtjänst.

• Vattenstrålen är ojämn

• Pumpen kommer ej upp i tryck

• Högtryckspump knackar, manometer svänger kraftigt

• Anläggningen startar inte vid påslagning

• Pumpen startar inte beredskapstiden

• Anläggningen stängs inte av

• Kontrollampan för service blinkar 1x

• Kontrollampan för service blinkar 2x

• Kontrollampan för service blinkar 3x

• Kontrollampan för service blinkar 5x

• Kontrollampan för service blinkar 7x

• Kontrollampan för service blinkar 8x

• Kontrollampan för service blinkar 9x

• Kontrollampan för service lyser

Orsak:

Munstycket är igensatt.

Åtgärd:

Användaren

1. Rengör munstycket.

Orsak:

För lite vatten matas in.

Åtgärd:

Användaren

1. Kontrollera vattenförsörjningen.

Orsak:

Fel munstycke.

Åtgärd:

Användaren

1. Byt munstycket.

Orsak:

Luft i högtryckspumpen.

Åtgärd:

Användaren

1. Avlufta maskinen.

Orsak:

Sugsidans rörledningssystem är otätt.

Åtgärd:

Användaren

1. Kontrollera förskruvningar och slangar.

Orsak:

Inte tillräckligt med vatten.

Åtgärd:

Användaren

1. Säkerställ tillräcklig vattentillförsel.

Orsak:

Färskvattenfiltret är smutsigt.

Åtgärd:

Användaren

1. Rengör färskvattenfiltret.

Orsak:

Högtrycksslangen är otät.

Åtgärd:

Kundtjänst

1. Byt ut högtrycksslangen.

Orsak:

Rörledningssystemet är otätt.

Åtgärd:

Kundtjänst

1. Reparera rörledningssystemet.

Orsak:

Mängdregleringen är defekt.

Åtgärd:

Kundtjänst

1. Kontrollera mängdregleringen och reparera.

Orsak:

Ventilen i pumpen är defekt.

Åtgärd:

Kundtjänst

1. Byt ut ventilen.

Orsak:

Svängningsdämparen är defekt.

Åtgärd:

Kundtjänst

1. Byt ut svängningsdämparen.

Orsak:

Högtryckspumpen suger in för lite luft.

Åtgärd:

Kundtjänst

1. Kontrollera sugsystemet och åtgärda otätheten.

Orsak:

Vattentillförseltemperatur för låg

Åtgärd:

Användaren

1. Sänk vattentemperaturen.

Orsak:

För lite vatten, vattentillförsel/färskvattenfilter är tilltäppt.

Åtgärd:

Användaren

1. Kontrollera vattentillflödet.

2. Rengör färskvattenfiltret.

Orsak:

Ventiltallriken eller ventilfjädern är defekt.

Åtgärd:

Kundtjänst

1. Byt ut delar.

Orsak:

Maskinens strömbrytare är avstängd

Åtgärd:

Användaren

1. Slå på maskinens strömbrytare.

Orsak:

Strömförsörjningen på plats är avbruten.

Åtgärd:

Användaren

1. Återupprätta strömförsörjningen.

Orsak:

Trycksensor defekt

Åtgärd:

Användare

1. Byt ut trycksensorn.

Orsak:

Motorskyddsbrytaren har löst ut på grund av överström eller bortfall av en fas i elnätet.

Åtgärd:

Behörig elektriker / kundtjänst

1. Kontrollera spänningen i de 3 faserna.

Orsak:

Motorskyddsbrytaren är felaktigt inställd.

Åtgärd:

Behörig elektriker / kundtjänst

1. Ställ in motorbrytaren enligt kretsschemat.

Orsak:

Motorskyddsbrytaren för styrning har löst ut.

Åtgärd:

Behörig elektriker / kundtjänst

1. Kontrollera motorskyddsbrytaren.

Orsak:

Styrsäkringen på transformatorn är defekt.

Åtgärd:

Behörig elektriker / kundtjänst

1. Kontrollera orsaken, byt ut kontrollsäkringen.

Orsak:

Styrkortet är defekt.

Åtgärd:

Kundtjänst

1. Kontrollera kretskortet och byt vid behov ut det.

Orsak:

Tryckkontakten eller kabeln till tryckkontakten är defekt.

Åtgärd:

Kundtjänst

1. Byt ut tryckkontakten eller kabeln.

Orsak:

Defekt tryckkontakt.

Åtgärd:

Behörig elektriker / kundtjänst

1. Byt ut tryckkontakten.

Orsak:

Läckage i högtryckssystemet.

Åtgärd:

Användaren

1. Kontrollera högtryckssystemet och anslutningarna avsende läckage.

Orsak:

Fel på spänningsförsörjningen eller så är motorns strömförbrukning för hög.

Åtgärd:

Användare

1. Kontrollera nätanslutningen och nätsäkringarna.

2. Kontakta kundtjänst.

Orsak:

Motorn är överbelastad eller överhettad.

Åtgärd:

Användaren

1. Ställ maskinens strömbrytare på ”0”.

2. Låt apparaten svalna.

3. Starta apparaten.

Orsak:

Störningen uppstår upprepade gånger.

Åtgärd:

Kundtjänst

1. Kontakta kundtjänst.

Orsak:

Vattenbrist

Åtgärd:

Användare

1. Kontrollera vattenanslutningen och tilledningarna.

Orsak:

Torrkörning

Åtgärd:

Kundtjänst

1. Kontakta kundtjänst.

Orsak:

För hög vatteningångstemperatur

Åtgärd:

Användare

1. Kontrollera temperaturen vid vatteningången och sänk det vid behov.

Orsak:

Fel i vatteningångens temperaturgivare

Åtgärd:

Kundtjänst

1. Kontakta kundtjänst.

Orsak:

Kommunikationsfel.

Åtgärd:

Kundtjänst

1. Kontakta kundtjänst.

Orsak:

Ingen signal från trycksensorn.

Åtgärd:

Kundtjänst

1. Kontrollera trycksensorns kablage.

2. Kontrollera och byt ev. trycksensorn.

Orsak:

Underhåll krävs.

Åtgärd:

Kundtjänst

1. Kontakta kundtjänst.

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

För mer information, se: www.kaercher.com/dealersearch

Ytterligare garantiinformation (om tillgänglig) finns i serviceområdet på din lokala KÄRCHER-webbplats under "Nedladdningar".

Härmed försäkrar vi att nedanstående produkt uppfyller gällande bestämmelser i angivna direktiv och förordningar. Denna försäkran upphör att gälla om produkten ändras utan att detta har godkänts av oss. Tillverkaren ansvarar ensam för utfärdandet av denna försäkran om överensstämmelse.

Produkt: Högtryckstvätt

Typ: 1.509-xxx

2011/65/EU

2006/42/EG (+2009/127/EG)

2014/30/EU

2009/125/EG + (EU) 2019/1781

2000/14/EG

EN IEC 63000: 2018

EN 60335-1

EN 60335-2-79

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 25/15-4 ST

EN 61000-3-11: 2000

EN 61000-3-12: 2011

2000/14/EG: Bilaga V

HD 25/15-4 ST

Uppmätt: 94

Garanterad: 97

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Telefon: +49 7195 14-0

Fax: +49 7195 14-2212

---

Winnenden, 01.02.2026

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

D-71364 Winnenden (Germany)

Tfn: +49 7195 14-0

Fax: +49 7195 14-2212

• HD 25/15-4 ST

• HD 25/15-4 ST Classic
