Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Die Sicherheitseinrichtungen sind werkseitig eingestellt und plombiert. Einstellungen erfolgen nur durch den Kundendienst.

Die Wassermangelsicherung (Strömungsschalter) verhindert die Überhitzung des Brenners und den Trockenlauf der HD-Pumpe bei Wassermangel. Bei unzureichender Wasserversorgung schaltet das Gerät ab.

Der Druckschalter schaltet das Gerät bei Überschreitung des maximalen Arbeitsdrucks ab.

Beim Überschreiten des maximal zulässigen Systemdrucks öffnet das Sicherheitsventil, um den Druck im System abzubauen. Das Sicherheitsventil ist werkseitig eingestellt und plombiert. Die Einstellung erfolgt nur durch den Kundendienst.

Die Flammüberwachung überwacht die Helligkeit der Flamme am Brenner und schaltet den Brenner im Fehlerfall ab.

Der Motor der Hochdruckpumpe ist über die Elektronik sowie einen Wicklungsschutzschalter abgesichert.

Wenn die Abgastemperatur über den zulässigen Wert steigt, schaltet der Abgastemperaturbegrenzer den Brenner ab und verriegelt.

Der Temperaturbegrenzer schaltet der Brenner bei Erreichen einer zu hohen Temperatur ab.

Der Luftdruckschalter schaltet den Brenner ab, sobald das Gebläse keinen Luftdruck erzeugt.

Der Abgasdruckschalter schaltet den Brenner ab, wenn im Abgassystem ein unzulässig hoher Gegendruck entsteht, z. B. bei Verstopfung.

Nach Abschalten des Geräts über die Hochdruckpistole öffnet nach Ablauf der Betriebsbereitschaftszeit ein im Hochdrucksystem angeordnetes Magnetventil. Dadurch wird der aufgebaute Druck im Hochdrucksystem abgebaut.

Die Sicherungsraste an der Hochdruckpistole verhindert das unbeabsichtigte Einschalten des Geräts.

Wird das Gerät 30 Minuten nicht genutzt, schaltet das Gerät ab. Die Bereitschaftszeit kann über das Servicemenü vom Kundendienst aktiviert und deaktiviert werden.

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Kärcher-Reinigungsmittel sind abscheidefreundlich (ASF). Das bedeutet, dass die Funktion eines Ölabscheiders nicht behindert wird. Eine Liste mit empfohlenen Reinigungsmitteln ist im Kapitel Zubehör und Ersatzteile aufgeführt.

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

• Das Gerät dient dazu, mittels eines frei austretenden Wasserstrahls Schmutz von Oberflächen zu entfernen. Es wird insbesondere zur Reinigung von Maschinen, Fahrzeugen und Fassaden verwendet.

• Die Anlage muss so montiert werden, dass die hintere Öffnung geschlossen ist, beispielsweise durch eine Wand.

• Als Hochdruckmedium darf nur sauberes Wasser verwendet werden. Verschmutzungen führen zu vorzeitigem Verschleiß oder Ablagerungen im Gerät.

Für die Wasserversorgung gelten folgende Grenzwerte:

• pH-Wert: 6,5-9,5

• Elektrische Leitfähigkeit: Leitfähigkeit von Frischwasser + 1200 µS/cm, maximale Leitfähigkeit 2000 µS/cm

• Absetzbare Stoffe (Probevolumen 1 l, Absetzzeit 30 Minuten): < 0,5 mg/l

• Abfiltrierbare Stoffe: < 50 mg/l, keine abrasiven Stoffe

• Kohlenwasserstoffe: < 20 mg/l

• Chlorid: < 300 mg/l

• Sulfat: < 240 mg/l

• Kalzium: < 200 mg/l

• Gesamthärte: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Eisen: < 0,5 mg/l

• Mangan: < 0,05 mg/l

• Kupfer: < 2 mg/l

• Aktivchlor: < 0,3 mg/l

• Frei von üblen Gerüchen

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Reinigungsmittel erleichtern die Reinigungsaufgaben.In der Tabelle ist eine Auswahl von Reinigungsmitteln dargestellt. Vor Verarbeitung von Reinigungsmitteln müssen unbedingt die Hinweise auf der Verpackung beachtet werden.

* Abscheiderfreundlich

** nur für kurzen Einsatz, Zweischrittmethode, mit Klarwasser nachspülen.

Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

---

1. Gerätehaube links
2. Einfüllstelle Systempflege
3. Gerätehaube rechts
4. Bedienfeld + Elektrokasten
5. Befestigungsschrauben Gerätehaube rechts
6. Befestigungsschrauben Gerätehaube links
7. Brennstofffilter
8. Klemmenkasten Motor
9. Einfüllstelle Pumpenöl
10. Brennstoffleitung (Zulauf + Rücklauf)
11. Wassereingang
12. Hochdruckausgang
13. Druckspeicher
14. Einstellung Systempflege + Serviceschalter
15. Frischwasserfilter
16. Sicherheitsblock
17. Schwimmerbehälter mit Systempflege-Behälter
18. Abgasausgang
19. Durchlauferhitzer

Die folgenden Anbausätze sind separat erhältlich:

• Fernbedienung (nicht abgebildet)

• Druckentlastung (nicht abgebildet)

• Zweites Reinigungsmittel + Dosierung

• Bodengestell aus Stahl (nicht abgebildet)

• Magnetventil Wasserzulauf (nicht abgebildet)

• Betriebsstundenzähler + Manometer

• Das Kaltwasser gelangt über die Motorkühlschlange und den Schwimmerbehälter zur Saugseite der Hochdruckpumpe. Im Schwimmerbehälter wird die Systempflege (RM 110) zudosiert. Dies wird je nach Wasserhärte vom Kundendienst nach Bedarf eingestellt. Die Pumpe fördert Wasser und angesaugtes Reinigungsmittel durch den Durchlauferhitzer. Der Anteil von Reinigungsmittel im Wasser kann durch ein Dosierventil eingestellt werden. Der Durchlauferhitzer wird mit einem Brenner beheizt.

• Der Hochdruckausgang wird direkt an einen Hochdruckschlauch oder an ein im Gebäude vorhandenes Hochdrucknetz angeschlossen. An den Zapfstellen dieses Netzes erfolgt der Anschluss der Hochdruckpistole mit einem Hochdruckschlauch.

• Die Heizeinrichtung des Geräts ist eine Feuerungsanlage. Bei der Aufstellung sind die örtlich geltenden Vorschriften zu beachten.

• Nur geprüfte Schornsteine und Abgasleitungen verwenden.

• Bei der Aufstellung eines Heizöltanks im Geräteaufstellungsraum die Vorschriften über die Lagerung brennbarer Flüssigkeiten beachten.

Für die Brennstoffleitungen ein 2-Strang-System mit Vor- und Rücklauf vorsehen.

• Maximaler Heizölvordruck: 0,05 MPa (0,5 bar)

• Maximaler Unterdruck zwischen Heizölfilter und Pumpe: 0,04 MPa (0,4 bar)

• Vor Inbetriebnahme des Geräts die externen Brennstoffleitungen am Gerät anschließen und mit Brennstoff versorgen. Dies gilt auch beim Kaltwasserbetrieb, da ansonsten die Brennstoffpumpe nicht mehr geschmiert wird und nach kurzer Zeit ausfällt.

• Die Komponenten für Luft-/Abgasführung gehören nicht zum Gerät. Bei der Gebäudeinstallation die örtlichen Vorschriften beachten.

• Jedes Gerät muss an einen eigenen Kamin angeschlossen werden.

• Die Abgasführung entsprechend der örtlichen Vorschriften und in Abstimmung mit dem zuständigen Schornsteinfegermeister ausführen.

• Vor der Montage die Wand auf Tragfähigkeit prüfen. Für Beton-, Hohlraumbaustein-, Ziegelbaustein- und Gasbetonwände geeignete Dübel und Schrauben verwenden, z. B. Injektionsanker.

• Das Gerät darf nicht starr mit dem Wasserleitungs- oder dem Hochdruckrohrleitungsnetz verbunden werden. Die Verbindungsschläuche sind unbedingt zu montieren.

• Zwischen dem Wasserleitungsnetz und dem Verbindungsschlauch einen Absperrhahn vorsehen.

---

Bei der Montage der Hochdruckleitungen die jeweiligen nationalen Vorschriften des Gesetzgebers beachten.

• Der Druckabfall in der Rohrleitung muss unter 1,5 MPa liegen.

• Die fertige Rohrleitung muss mit 32 MPa geprüft werden.

• Die Isolation der Rohrleitung muss bis 100°C temperaturbeständig sein.

1. Die Behälter so aufstellen, dass sich der untere Niveauspiegel des Reinigungsmittels nicht mehr als 1,5 m unter dem Geräteboden und der obere Niveauspiegel nicht über dem Geräteboden befindet.

Zwischen dem Gerät und den Entnahmestellen können Fernbedienungen zwischengeschaltet werden. Diese ermöglichen die Bedienung des Geräts direkt an der Entnahmestelle.

Je nach Anwendungsfall stehen verschiedene Anbausätze für Fernbedienungen zur Verfügung.

	Funktion	Beschreibung
	Reset	Nach den Ablauf der Bereitschaftszeit kann das Gerät direkt an der Entnahmestelle wieder gestartet werden.
	Not-Aus

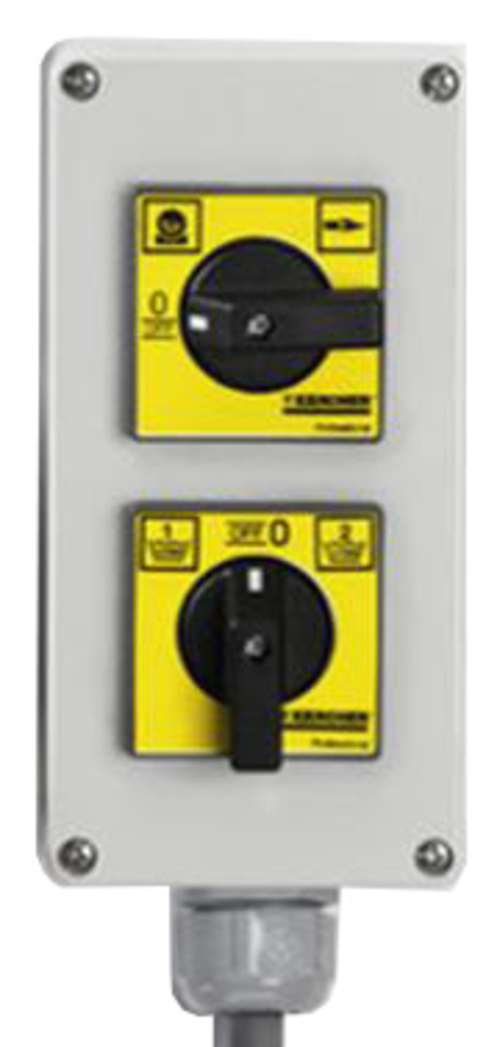

	Ein/Aus + Reinigungsmittel (Drehschalter) Einzelplatz	Ein- und Ausschalten des Geräts an der Entnahmestelle. Aktivierung der Heißwasser-Funktion (Brenner schaltet ein). Auswahl, ob Reinigungsmittel beigemischt werden soll: Keine Beimischung, Beimischung RM 1 oder Beimischung RM 2, jeweils wie am Gerät eingestellt.
	Ein/Aus + Reinigungsmittel (Drucktasten) bis zu 5 Plätze	Ein- und Ausschalten des Geräts an der Entnahmestelle. Aktivierung der Heißwasser-Funktion (Brenner schaltet ein). Auswahl, ob Reinigungsmittel beigemischt werden soll: Keine Beimischung, Beimischung RM 1 oder Beimischung RM 2 (Option), jeweils wie am Gerät eingestellt.

---

1. Den Wasserzulauf mit einem passenden Schlauch an das Wasserleitungsnetz anschließen.

• Die Leistung der Wasserversorgung muss mindestens 1300 l/h bei mindestens 0,15 MPa betragen.

• Die Wassertemperatur muss unter 30 °C liegen.

• Wenn der Anbausatz “Magnetventil Wasserzulauf” installiert ist, sperrt das Ventil den Wasserzulauf, bis an einer Entnahmestelle Wasser benötigt bzw. das Gerät eingeschaltet wird.

• Anschlusswerte siehe Technische Daten und Typenschild.

• Der elektrische Anschluss muss von einem Elektroinstallateur ausgeführt werden und IEC 60364-1 entsprechen.

• Strom führende Teile, Kabel und Geräte im Arbeitsbereich müssen in einwandfreiem Zustand strahlwassergeschützt sein.

Gerät mit ANTI!Twist: Den gelben Hochdruckschlauchanschluss an der Hochdruckpistole befestigen.

1. Das Strahlrohr mit der Hochdruckpistole verbinden und handfest anziehen (EASY!Lock).

   ---



2. Die Hochdruckdüse auf das Strahlrohr stecken.

3. Die Überwurfmutter montieren und handfest anziehen (EASY!Lock).

4. Gerät ohne Schlauchtrommel: Den Hochdruckschlauch mit der Hochdruckpistole und dem Hochdruckanschluss des Geräts verbinden und handfest anziehen (EASY!Lock).

5. Gerät mit Schlauchtrommel: Den Hochdruckschlauch mit der Hochdruckpistole verbinden und handfest anziehen (EASY!Lock).

   ACHTUNG

   Aufgerollter Hochdruckschlauch

   Beschädigungsgefahr

   Vor Betriebsbeginn den Hochdruckschlauch vollständig abrollen.

1. Wasserzulauf sicherstellen.

2. Die Reinigungsmittelansaugung aus dem Gerät herausführen.

3. Heizöl anschließen.

4. Stromversorgung sicherstellen.

1. Die örtliche Wasserhärte über das örtliche Versorgungsunternehmen oder mit einem Härteprüfgerät (Bestellnummer 6.768-004.0) ermitteln.

2. Die Dosierung der Systempflege am Drehschalter des Bedienfelds einstellen.

• Die Systempflege verhindert hochwirksam die Verkalkung der Heizschlange beim Betrieb mit kalkhaltigem Leitungswasser. Sie wird dem Zulauf im Schwimmerbehälter tröpfchenweise zudosiert.

• Die Dosierung ist werkseitig auf mittlere Wasserhärte eingestellt und kann bei Bedarf an die Wasserhärte vor Ort angepasst werden.

1. Die Systempflege auffüllen.

• Wird die Hochdruckpistole während des Betriebes geschlossen, schaltet das Gerät ab.

• Beim erneuten Öffnen der Pistole innerhalb der aktivierbaren Betriebsbereitschaftszeit (30 Minuten) läuft das Gerät selbstständig wieder an.

• Wird die Betriebsbereitschaftszeit überschritten, schaltet die Sicherheitszeitschaltung Pumpe und Brenner ab.

• Zur Wiederinbetriebnahme den Geräteschalter auf Stellung „0“ stellen, dann wieder einschalten. Wird das Gerät mit einer Fernbedienung gesteuert, kann die Wiederinbetriebnahme am entsprechenden Schalter der Fernbedienung ausgeführt werden.

1. Den Hochdruckschlauch, die Rohrleitungen, die Armaturen und das Strahlrohr vor jeder Benutzung auf Beschädigung prüfen.

2. Undichte Bauteile sofort erneuern und undichte Verbindungsstellen abdichten.

3. Die Schlauchkupplung auf festen Sitz und Dichtheit prüfen.

4. Den Füllstand des Reinigungsmittelbehälters prüfen und bei Bedarf Reinigungsmittel nachfüllen.

5. Den Füllstand der Systempflege prüfen und bei Bedarf nachfüllen.

Wir empfehlen die folgenden Düsen, abhängig vom Gerät und der Reinigungsaufgabe:

1. Hochdruckpistole sichern, dazu Sicherungsraste nach vorne schieben.

2. Düse wechseln.

Zum Entfernen von leichten Verschmutzungen und zum Klarspülen, z. B. Gartengeräte, Terrasse, Werkzeuge.

1. Den Geräteschalter auf “I” stellen.

1. Den Geräteschalter auf die gewünschte Temperatur einstellen.

Das Gerät arbeitet im wirtschaftlichsten Temperaturbereich (max. 60 °C).

1. Den Saugschlauch für Reinigungsmittel in einen Behälter mit Reinigungsmittel hängen.

2. Das Reinigungsmittel-Dosierventil auf die gewünschte Dosierung stellen. Die Dosierung erfolgt in Stufen von 0 (kein Reinigungsmittel) bis 6 (höchste Dosierung).

1. Das Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.

2. Den gelösten Schmutz mit dem Hochdruckstrahl abspülen.

1. Den Filter in klares Wasser tauchen.

2. Das Dosierventil auf die höchste Reinigungsmittel-Konzentration drehen.

3. Das Gerät starten und eine Minute lang klar spülen.

Alternativ zur Dosierung von Reinigungsmittel am Gerät, können Reinigungsmittel auch direkt an den Entnahmestellen beigemischt werden.

Hierzu stehen verschiedene Optionen zur Verfügung, z. B. eine Becherschaumlanze.

---

1. Behälter
2. Schaumdüse
3. Hochdruckpistole
4. Saugschlauch
5. BlendensatzReinigungsmittelzumischung: 3=hoch, 2=mittel, 1=niedrig

1. Den Behälter abschrauben.

2. Die gewünschte Blende in den Saugschlauch einstecken.

3. Das Reinigungsmittel in den Behälter füllen.

4. Den Behälter an die Schaumdüse schrauben.

5. Das Strahlrohr von der Hochdruckpistole trennen.

6. Die Becherschaumlanze an der Hochdruckpistole anbringen und handfest anziehen.

7. Den Hochdruckreiniger in Betrieb nehmen.

Die Becherschaumlanze muss nach der Benutzung gespült werden, um Reinigungsmittelablagerungen zu vermeiden.

1. Den Behälter abschrauben.

2. Den Reinigungsmittelrest in die Lieferverpackung zurück gießen.

3. Den Behälter mit klaren Wasser füllen.

4. Den Behälter an die Becherschaumlanze schrauben.

5. Die Becherschaumlanze ca. 1 Minute lang betreiben, um Reinigungsmittelreste auszuspülen.

6. Den Behälter leeren.

1. Den Sicherungshebel und den Abzugshebel betätigen.

   Die Hochdruckpistole wird geöffnet.

2. Den Sicherungshebel und den Abzugshebel loslassen.

   Die Hochdruckpistole wird geschlossen.

1. Den Geräteschalter auf max. 98 °C einstellen.

2. Den Arbeitsdruck und die Fördermenge durch Drehen (stufenlos) der Druck-/Mengenregulierung an der Hochdruckpistole einstellen (+/-).

1. Den Wasserzulauf schließen.

2. Die Hochdruckpistole öffnen.

3. Die Pumpe mit dem Geräteschalter einschalten und 5-10 Sekunden laufen lassen.

4. Die Hochdruckpistole schließen.

5. Den Geräteschalter auf “0/OFF” stellen.

6. Den Absperrhahn am Wasserzulauf schließen und ggf. weitere Absperrhähne an den Entnahmestellen ebenfalls schließen

7. Den Wasseranschluss entfernen.

8. Die Hochdruckpistolen an den Entnahmestellen betätigen, bis das System drucklos ist.

9. Die Hochdruckpistolen sichern, dazu die Sicherungsraste nach vorne schieben.

1. Den Hauptschalter auf die Stellung “0” drehen.

2. Den Wasserzulauf schließen.

3. Die Hochdruckpistole betätigen, bis das Gerät drucklos ist.

1. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Um einen zuverlässigen Betrieb des Geräts zu gewährleisten, empfehlen wir Ihnen einen Wartungsvertrag abzuschließen. Wenden Sie sich bitte an Ihren zuständigen KÄRCHER-Kundendienst.

1. Die Hochdruckpistole prüfen.

2. Das Netzkabel prüfen.

3. Den Füllstand der Reinigungsmittelbehälter prüfen.

4. Den Füllstand der Systempflege prüfen.

5. Die Hochdruckschläuche prüfen.

1. Die Anlage auf Dichtheit prüfen.

2. Aussehen und Stand des Pumpenöls prüfen.

3. Den Schwingungsdämpfer prüfen.

1. Die Pumpe auf Undichtigkeit prüfen.

2. Die Anlage auf innere Ablagerungen prüfen. Dazu die Anlage mit Strahlrohr ohne Hochdruckdüse in Betrieb nehmen. Steigt der Betriebsdruck am Gerätemanometer (optional) über 3 MPa an, muss die Anlage entkalkt werden.

3. Den Frischwasserfilter reinigen.

4. Den Brennstofffilter reinigen.

1. Das Öl der Hochdruckpumpe wechseln.

2. Die gesamte Anlage durch den Kundendienst prüfen und reinigen lassen.

1. Brennstofffilter ersetzen (bei Bedarf auch früher).

2. Die Sicherheitsprüfung durchführen.

• Die Druckprüfung gemäß Herstellervorgabe durchführen.

Ölsorte und Füllmenge siehe technische Daten.

1. Einen Auffangbehälter für ca. 1 Liter Öl bereitstellen.

2. Die Ölablassschraube lösen.

3. Das Öl in den Auffangbehälter ablassen.

   Hinweis

   Das Altöl umweltgerecht entsorgen oder an einer autorisierten Sammelstelle abgeben.

4. Die Ölablassschraube wieder festziehen.

5. Neues Öl langsam auffüllen bis zur Mitte des Schauglases bzw. zwischen die “Min” und “Max”-Markierung des Ölmessstabs.

1. Das Gerät einschalten “I/ON”.

2. Den Hebel der Hochdruckpistole entsperren.

3. Den Hebel der Hochdruckpistole drücken.

   Das Gerät schaltet ein.

4. Das Gerät maximal 2 Minuten laufen lassen, bis das Wasser blasenfrei an der Hochdruckpistole austritt.

5. Den Hebel der Hochdruckpistole loslassen.

6. Den Hebel der Hochdruckpistole verriegeln.

1. Den Wasserzulauf schließen.

2. Die Schrauben der Gerätehaube lösen und die Haube abnehmen.

3. Das Filtergehäuse vor der Pumpe abschrauben und den Wasserfilter entnehmen.

4. Den Filter reinigen und ggf. ersetzen.

5. Das Gerät in umgekehrter Reihenfolge wieder montieren.

Bei Ablagerungen in den Rohrleitungen steigt der Strömungswiderstand, so dass die Belastung für den Motor zu groß wird.

Durchführung:

Zur Entfernung dürfen nach gesetzlichen Vorschriften nur geprüfte Kesselsteinlösemittel mit Prüfzeichen benutzt werden.

• RM 101; Löst Entkalkungen und Reinigungsmittelrückstände.

1. Einen 20-Liter-Behälter mit 15 Liter Wasser füllen.

2. 1 Liter Kesselsteinlösemittel dazugeben.

3. Einen Wasserschlauch direkt am Pumpenkopf anschließen und freies Ende in den Behälter hängen.

4. Das angeschlossene Strahlrohr ohne Düse in den Behälter stecken.

5. Den Motor entsprechend der Betriebsanleitung des Motorenherstellers starten.

6. Die Hochdruckpistole öffnen und während des Entkalkens nicht wieder schließen.

7. Den Temperaturregler auf Arbeitstemperatur von 40 °C einstellen.

8. Das Gerät laufen lassen, bis die Arbeitstemperatur erreicht ist.

9. Das Gerät abschalten und 20 Minuten stehen lassen. Die Hochdruckpistole muss geöffnet bleiben.

10. Das Gerät anschließend leerpumpen.

Das Gerät soll in frostgeschützten Räumen aufgestellt werden. Bei Frostgefahr, z. B. bei Installationen im Außenbereich, muss das Gerät entleert und mit Frostschutzmittel durchgespült werden.

1. Den Wasserzulaufschlauch und den Hochdruckschlauch abschrauben.

2. Das Gerät maximal 1 Minute laufen lassen bis die Pumpe und die Leitungen leer sind.

3. Die Zulaufleitung am Kesselboden abschrauben und die Heizschlange leerlaufen lassen.

4. Ein handelsübliches Frostschutzmittel in den Schwimmerbehälter einfüllen. Dabei die Handhabungsvorschriften des Frostschutzmittelherstellers beachten.

5. Einen Auffangbehälter unter den Hochdruck-Ausgang stellen.

6. Das Gerät (ohne Brenner) einschalten, bis das Gerät komplett durchspült ist.

Bediener: Arbeiten mit dem Hinweis „Bediener“ dürfen nur von unterwiesenen Personen durchgeführt werden, die Hochdruckanlagen sicher bedienen und warten können.

Elektrofachkraft: Arbeiten mit dem Hinweis “Elektrofachkraft” dürfen nur von Personen mit einer Ausbildung um elektrotechnischen Bereich ausgeführt werden.

Kundendienst: Arbeiten mit dem Hinweis „Kundendienst“ dürfen nur von KÄRCHER Kundendienst- Monteuren oder durch KÄRCHER autorisierte Monteure durchgeführt werden.

• Gerät läuft nicht

• Brenner zündet nicht oder Flamme erlischt während des Betriebes

• Kontrolllampe Service blinkt 1x

• Kontrolllampe Service blinkt 2x

• Kontrolllampe Service blinkt 3x

• Kontrolllampe Service blinkt 4x

• Kontrolllampe Service blinkt 5x

• Kontrolllampe Service blinkt 6x

• Kontrolllampe Service blinkt 7x

• Kontrolllampe Service blinkt 8x

• Kontrolllampe Service leuchtet

• Ungenügende oder keine Reinigungsmittelförderung

• LED Systempflege leuchtet

• Pumpe kommt nicht auf Druck

• Hochdruckpumpe klopft, Manometer schwingt stark

• Gerät schaltet bei geöffneter Hochdruckpistole laufend aus/ein

• Gerät schaltet bei geschlossener Hochdruckpistole nicht ab

Ursache:

Keine Spannung am Gerät vorhanden.

Behebung:

Bediener, Elektrofachkraft

1. Den Stecker und die Steckdose prüfen.

2. Prüfen, ob die angegebene Spannung auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt.

3. Die Netzanschlussleitung auf Beschädigung prüfen.

Ursache:

Sicherheitszeitschaltung in Funktion.

Behebung:

Bediener

1. Das Gerät am Geräteschalter kurz aus-, dann wieder einschalten.

Ursache:

Sicherung im Steuerkreis durchgebrannt.

Behebung:

Kundendienst

1. Neue Sicherung einsetzen. Bei Wiederdurchbrennen Überlastungsgrund beseitigen.

Ursache:

Druckschalter HD (Hochdruck) defekt.

Behebung:

Kundendienst

1. Den Druckschalter prüfen.

Ursache:

Temperaturregler zu niedrig eingestellt.

Behebung:

Bediener

1. Den Temperaturregler höher einstellen.

Ursache:

Geräteschalter steht nicht auf Warmwasser.

Behebung:

Bediener

1. Das Gerät auf eine höhere Temperatur einstellen.

Ursache:

Wassermangelsicherung im Sicherheitsblock hat abgeschaltet (Kontrolllampe Service blinkt 5x).

Behebung:

Bediener

1. Ausreichende Wasserzufuhr sicherstellen.

2. Das Gerät auf Dichtheit prüfen.

Ursache:

Kein Brennstoff.

Behebung:

Bediener

1. Brennstoffzufuhr prüfen.

Ursache:

Abgastemperaturbegrenzer hat ausgelöst (Kontrolllampe Service blinkt 4x).

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Bediener

1. Den Kundendienst benachrichtigen.

Ursache:

Leckage im Hochdrucksystem.

Behebung:

Bediener

1. Das Hochdrucksystem und die Anschlüsse auf Dichtigkeit prüfen.

Ursache:

Fehler in der Spannungsversorgung oder Stromaufnahme des Motors zu groß.

Behebung:

Bediener

1. Den Netzanschluss und die Netzsicherungen prüfen.

2. Den Kundendienst benachrichtigen.

Ursache:

Motor überlastet oder überhitzt.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Abgastemperaturbegrenzer hat ausgelöst.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Wassermangel.

Behebung:

Bediener

1. Den Wasseranschluss und die Zuleitungen prüfen.

Ursache:

Reedschalter in der Wassermangelsicherung verklebt oder Magnetkolben klemmt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Flammfühler hat den Brenner abgeschaltet.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Fehler Temperaturfühler Wasserausgang.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Kommunikationsfehler.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Wartung notwendig.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Dosierung zu gering eingestellt.

Behebung:

Bediener

1. Die Dosierung erhöhen.

Ursache:

Reinigungsmittelfilter verstopft oder Tank leer (LED Reinigungsmittel leuchtet oder blinkt).

Behebung:

Bediener

1. Den Filter reinigen.

2. Das Reinigungsmittel auffüllen.

Ursache:

Reinigungsmittel-Saugschläuche, -Dosierventil oder -Magnetventil undicht oder verstopft.

Behebung:

Bediener, Kundendienst

1. Die Reinigungsmittelzufuhr prüfen.

2. Defekte oder undichte Teile ersetzen.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Bediener

1. Den Kundendienst benachrichtigen.

Ursache:

Systempflege verbraucht.

Behebung:

Bediener

1. Systempflege nachfüllen.

Ursache:

Düse ausgespült.

Behebung:

Bediener

1. Die Düse ersetzen.

Ursache:

Reinigungsmitteltank leer.

Behebung:

Bediener

1. Reinigungsmittel nachfüllen oder Dosierventil schließen.

Ursache:

Nicht genügend Wasser.

Behebung:

Bediener

1. Für ausreichende Wasserzufuhr sorgen.

Ursache:

Frischwasserfilter verschmutzt.

Behebung:

Bediener

1. Frischwasserfilter reinigen.

Ursache:

Reinigungsmitteldosierventil undicht.

Behebung:

Bediener

1. Das Ventil prüfen und abdichten.

Ursache:

Reinigungsmittelschläuche undicht.

Behebung:

Bediener

1. Die Reinigungsmittelschläuche ersetzen.

Ursache:

Schwimmerventil klemmt.

Behebung:

Bediener

1. Das Ventil auf Gängigkeit überprüfen.

Ursache:

Sicherheitsventil undicht.

Behebung:

Kundendienst

1. Die Einstellung prüfen.

2. Bei Bedarf neue Dichtung einbauen.

Ursache:

Mengenregulierventil undicht oder zu niedrig eingestellt.

Behebung:

Kundendienst

1. Die Ventilteile prüfen.

2. Die Teile bei Beschädigung ersetzen, bei Verschmutzung reinigen.

Ursache:

Magnetventil für Druckentlastung defekt.

Behebung:

Kundendienst

1. Das Magnetventil ersetzen.

Ursache:

Schwingungsdämpfer defekt.

Behebung:

Kundendienst

1. Den Schwingungsdämpfer ersetzen.

Ursache:

Hochdruckpumpe saugt geringfügig Luft an.

Behebung:

Kundendienst

1. Das Saugsystem prüfen und Undichtheit beheben.

Ursache:

Reinigungsmittelbehälter leer und Reinigungsmittel-Dosierung aktiviert.

Behebung:

Bediener

1. Reinigungsmittel auffüllen oder Reinigungsmittel-Dosierung auf 0 stellen.

Ursache:

Nicht genügend Wasser, Wasserzulauf/Frischwasserfilter verstopft.

Behebung:

Bediener

1. Wasserzulauf prüfen.

2. Frischwasserfilter reinigen.

Ursache:

Düse im Strahlrohr verstopft.

Behebung:

Bediener

1. Die Düse prüfen und reinigen.

Ursache:

Gerät verkalkt.

Behebung:

Bediener/Kundendienst

1. Das Gerät entkalken (Siehe Gerät entkalken)

Ursache:

Schaltpunkt des Überströmers hat sich verstellt.

Behebung:

Kundendienst

1. Den Überströmer neu einstellen.

Ursache:

Luft in der Pumpe.

Behebung:

Bediener

1. Das Gerät entlüften.

Ursache:

Sicherheitsventil bzw. Sicherheitsventildichtung defekt.

Behebung:

Kundendienst

1. Das Sicherheitsventil bzw. die Dichtung ersetzen.

Ursache:

Druckschalter defekt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

• Gerät läuft nicht

• Brenner zündet nicht oder Flamme erlischt während des Betriebes

• Kontrolllampe Service blinkt 1x

• Kontrolllampe Service blinkt 2x

• Kontrolllampe Service blinkt 3x

• Kontrolllampe Service blinkt 4x

• Kontrolllampe Service blinkt 5x

• Kontrolllampe Service blinkt 6x

• Kontrolllampe Service blinkt 7x

• Kontrolllampe Service blinkt 8x

• Kontrolllampe Service leuchtet

• Ungenügende oder keine Reinigungsmittelförderung

• LED Systempflege leuchtet

• Pumpe kommt nicht auf Druck

• Hochdruckpumpe klopft, Manometer schwingt stark

• Gerät schaltet bei geöffneter Hochdruckpistole laufend aus/ein

• Gerät schaltet bei geschlossener Hochdruckpistole nicht ab

Ursache:

Keine Spannung am Gerät vorhanden.

Behebung:

Bediener, Elektrofachkraft

1. Den Stecker und die Steckdose prüfen.

2. Prüfen, ob die angegebene Spannung auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt.

3. Die Netzanschlussleitung auf Beschädigung prüfen.

Ursache:

Sicherheitszeitschaltung in Funktion.

Behebung:

Bediener

1. Das Gerät am Geräteschalter kurz aus-, dann wieder einschalten.

Ursache:

Sicherung im Steuerkreis durchgebrannt.

Behebung:

Kundendienst

1. Neue Sicherung einsetzen. Bei Wiederdurchbrennen Überlastungsgrund beseitigen.

Ursache:

Druckschalter HD (Hochdruck) defekt.

Behebung:

Kundendienst

1. Den Druckschalter prüfen.

Ursache:

Temperaturregler zu niedrig eingestellt.

Behebung:

Bediener

1. Den Temperaturregler höher einstellen.

Ursache:

Geräteschalter steht nicht auf Warmwasser.

Behebung:

Bediener

1. Das Gerät auf eine höhere Temperatur einstellen.

Ursache:

Wassermangelsicherung im Sicherheitsblock hat abgeschaltet (Kontrolllampe Service blinkt 5x).

Behebung:

Bediener

1. Ausreichende Wasserzufuhr sicherstellen.

2. Das Gerät auf Dichtheit prüfen.

Ursache:

Kein Brennstoff.

Behebung:

Bediener

1. Brennstoffzufuhr prüfen.

Ursache:

Abgastemperaturbegrenzer hat ausgelöst (Kontrolllampe Service blinkt 4x).

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Bediener

1. Den Kundendienst benachrichtigen.

Ursache:

Leckage im Hochdrucksystem.

Behebung:

Bediener

1. Das Hochdrucksystem und die Anschlüsse auf Dichtigkeit prüfen.

Ursache:

Fehler in der Spannungsversorgung oder Stromaufnahme des Motors zu groß.

Behebung:

Bediener

1. Den Netzanschluss und die Netzsicherungen prüfen.

2. Den Kundendienst benachrichtigen.

Ursache:

Motor überlastet oder überhitzt.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Abgastemperaturbegrenzer hat ausgelöst.

Behebung:

Bediener

1. Den Geräteschalter auf “0” stellen.

2. Das Gerät abkühlen lassen.

3. Das Gerät einschalten.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Wassermangel.

Behebung:

Bediener

1. Den Wasseranschluss und die Zuleitungen prüfen.

Ursache:

Reedschalter in der Wassermangelsicherung verklebt oder Magnetkolben klemmt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Flammfühler hat den Brenner abgeschaltet.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Fehler Temperaturfühler Wasserausgang.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Kommunikationsfehler.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Wartung notwendig.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

Ursache:

Dosierung zu gering eingestellt.

Behebung:

Bediener

1. Die Dosierung erhöhen.

Ursache:

Reinigungsmittelfilter verstopft oder Tank leer (LED Reinigungsmittel leuchtet oder blinkt).

Behebung:

Bediener

1. Den Filter reinigen.

2. Das Reinigungsmittel auffüllen.

Ursache:

Reinigungsmittel-Saugschläuche, -Dosierventil oder -Magnetventil undicht oder verstopft.

Behebung:

Bediener, Kundendienst

1. Die Reinigungsmittelzufuhr prüfen.

2. Defekte oder undichte Teile ersetzen.

Ursache:

Störung tritt wiederholt auf.

Behebung:

Bediener

1. Den Kundendienst benachrichtigen.

Ursache:

Systempflege verbraucht.

Behebung:

Bediener

1. Systempflege nachfüllen.

Ursache:

Düse ausgespült.

Behebung:

Bediener

1. Die Düse ersetzen.

Ursache:

Reinigungsmitteltank leer.

Behebung:

Bediener

1. Reinigungsmittel nachfüllen oder Dosierventil schließen.

Ursache:

Nicht genügend Wasser.

Behebung:

Bediener

1. Für ausreichende Wasserzufuhr sorgen.

Ursache:

Frischwasserfilter verschmutzt.

Behebung:

Bediener

1. Frischwasserfilter reinigen.

Ursache:

Reinigungsmitteldosierventil undicht.

Behebung:

Bediener

1. Das Ventil prüfen und abdichten.

Ursache:

Reinigungsmittelschläuche undicht.

Behebung:

Bediener

1. Die Reinigungsmittelschläuche ersetzen.

Ursache:

Schwimmerventil klemmt.

Behebung:

Bediener

1. Das Ventil auf Gängigkeit überprüfen.

Ursache:

Sicherheitsventil undicht.

Behebung:

Kundendienst

1. Die Einstellung prüfen.

2. Bei Bedarf neue Dichtung einbauen.

Ursache:

Mengenregulierventil undicht oder zu niedrig eingestellt.

Behebung:

Kundendienst

1. Die Ventilteile prüfen.

2. Die Teile bei Beschädigung ersetzen, bei Verschmutzung reinigen.

Ursache:

Magnetventil für Druckentlastung defekt.

Behebung:

Kundendienst

1. Das Magnetventil ersetzen.

Ursache:

Schwingungsdämpfer defekt.

Behebung:

Kundendienst

1. Den Schwingungsdämpfer ersetzen.

Ursache:

Hochdruckpumpe saugt geringfügig Luft an.

Behebung:

Kundendienst

1. Das Saugsystem prüfen und Undichtheit beheben.

Ursache:

Reinigungsmittelbehälter leer und Reinigungsmittel-Dosierung aktiviert.

Behebung:

Bediener

1. Reinigungsmittel auffüllen oder Reinigungsmittel-Dosierung auf 0 stellen.

Ursache:

Nicht genügend Wasser, Wasserzulauf/Frischwasserfilter verstopft.

Behebung:

Bediener

1. Wasserzulauf prüfen.

2. Frischwasserfilter reinigen.

Ursache:

Düse im Strahlrohr verstopft.

Behebung:

Bediener

1. Die Düse prüfen und reinigen.

Ursache:

Gerät verkalkt.

Behebung:

Bediener/Kundendienst

1. Das Gerät entkalken (Siehe Gerät entkalken)

Ursache:

Schaltpunkt des Überströmers hat sich verstellt.

Behebung:

Kundendienst

1. Den Überströmer neu einstellen.

Ursache:

Luft in der Pumpe.

Behebung:

Bediener

1. Das Gerät entlüften.

Ursache:

Sicherheitsventil bzw. Sicherheitsventildichtung defekt.

Behebung:

Kundendienst

1. Das Sicherheitsventil bzw. die Dichtung ersetzen.

Ursache:

Druckschalter defekt.

Behebung:

Kundendienst

1. Den Kundendienst benachrichtigen.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Nähere Informationen finden Sie unter: www.kaercher.com/dealersearch

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.698-xxx

Typ: 1.699-xxx

2006/42/EG (+2009/127/EG)

2014/30/EU

2014/68/EU

2011/65/EU

2009/125/EG

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN 55014-1: 2017 + A11: 2020

EN 61000-3-2: 2014

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN IEC 63000: 2018

HDS 8/18-4 ST; HDS 10/21-4 ST

EN 61000-3-3: 2013

HDS 13/20-4 ST

EN 61000-3-11: 2000

-

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

---

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2024/08/01

• HDS 8/18-4 St

• HDS 10/21-4 St

• HDS 13/20-4 St
