Veuillez lire le présent le manuel d'instructions original et les consignes de sécurité jointes avant la première utilisation de l'appareil. Suivez ces instructions.

Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.

Avant d'installer l'appareil, il convient de se mettre d'accord avec la société de distribution de gaz et le maître ramoneur du district.

Lors de l'installation, respectez les directives du droit de la construction, du droit commercial et de la protection contre les nuisances. Nous attirons votre attention sur les prescriptions, directives et normes mentionnées ci-dessous :

• L'appareil ne doit être installé que par une entreprise spécialisée, conformément aux directives nationales en vigueur.

• Lors de l'installation électrique, les directives nationales du législateur doivent être respectées.

• Lors de l'installation du gaz, les directives nationales du législateur doivent être respectées.

• Les réglages, les travaux d'entretien et les réparations du brûleur ne doivent être effectués que par des monteurs du service après-vente Kärcher formés à cet effet.

• Lors de la planification d'une cheminée, les directives locales en vigueur doivent être respectées.

L'appareil permet de mettre en marche et d'arrêter l'installation et de régler la température de l'eau. En outre, il est possible de régler le dosage du détergent et de consulter les messages d'erreur.

D'autres postes de travail se trouvent, selon la structure de l'installation, sur les appareils accessoires (dispositifs de pulvérisation) qui sont raccordés aux points de distribution. Des télécommandes peuvent être installées en option sur ces postes de travail.

Les dispositifs de sécurité sont réglés et plombés en usine. Seul le service après-vente est habilité à réaliser les réglages.

La sécurité manque d'eau (commutateur de flux) prévient la surchauffe du brûleur et la marche à sec de la pompe HP en cas de manque d'eau. Si l'alimentation en eau est insuffisante, l'appareil s'arrête.

Le pressostat arrête l'appareil en cas de dépassement de la pression de travail maximale.

En cas de dépassement de la pression maximale admissible du système, la soupape de sécurité s'ouvre pour réduire la pression dans le système. La soupape de sécurité est réglée et plombée en usine. Seul le service après-vente est habilité à procéder au réglage.

Le contrôle de la flamme surveille la luminosité de la flamme sur le brûleur et éteint le brûleur en cas de défaut.

Le hublot permet de déterminer l'état de fonctionnement du brûleur par la présence d'une flamme.

Si le moteur du brûleur est bloqué, le disjoncteur de protection de l'enroulement se déclenche. Le moteur de la pompe haute pression est protégé par l'électronique ainsi que par un disjoncteur de protection des enroulements.

Lorsque la température des gaz d'échappement monte au-delà de la valeur autorisée, le thermostat des gaz d'échappement désactive et verrouille le brûleur.

Le régulateur de température coupe le brûleur lorsque la température est trop élevée.

Le l'interrupteur de pression d'air arrête le brûleur dès que la soufflerie ne produit plus de pression d'air.

Le pressostat des gaz d'échappement arrête le brûleur lorsqu'une contre-pression inadmissible se forme dans le système d'évacuation des gaz d'échappement, par exemple en cas d'obstruction.

Le bouton de réinitialisation permet de redémarrer le brûleur à gaz en cas de panne.

Après l'arrêt de l'appareil via le pistolet haute pression, une électrovanne disposée dans le système haute pression s'ouvre à la fin du temps de disponibilité. Cela permet de réduire la pression accumulée dans le système de haute pression.

Le cran de sécurité du pistolet haute pression empêche la mise en marche involontaire de l’appareil.

Si l'appareil 30 n'est pas utilisé pendant plusieurs minutes, l'appareil s'éteint. Le temps de disponibilité peut être activé et désactivé par le service clientèle via le menu de service.

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Les produits d'entretient Kärcher sont adaptés au tri convivial (abscheidefreundlich - ASF). Cela signifie que le fonctionnement d'un séparateur d'huile n'est pas entravé. Une liste des produits d'entretien recommandés figure au chapitre Accessoires et pièces de rechange.

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

• L'appareil sert à éliminer la saleté des surfaces au moyen d'un jet d'eau qui s'écoule librement. Il est notamment utilisé pour nettoyer les machines, les véhicules et les façades.

• L'installation doit être montée de manière à ce que l'ouverture arrière soit fermée, par exemple par un mur.

• Seule de l'eau propre peut être utilisée comme fluide à haute pression. L’encrassement entraîne une usure prématurée ou des dépôts dans l’appareil.

• Température de fonctionnement normale entre 0 °C et 25 °C. Occasionnellement, des températures ambiantes allant jusqu'à 35 °C sont autorisées.

Pour l'alimentation en eau, les valeurs limites suivantes s'appliquent :

• valeur pH : 6,5-9,5

• Conductibilité électrique : Conductibilité de l'eau du robinet + 1200 µS/cm, conductibilité maximale 2000 µS/cm

• Substances déposables (volume d'échantillon 1 l, temps de dépose 30 minutes) : < 0,5 mg/l

• Substances pouvant être filtrées : < 50 mg/l, aucune substance abrasive

• Hydrocarbures : < 20 mg/l

• Chlorures : < 300 mg/l

• Sulfate : < 240 mg/l

• Calcium : < 200 mg/l

• Dureté totale : < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Fer : < 0,5 mg/l

• Manganèse : < 0,05 mg/l

• Cuivre : < 2 mg/l

• Chlore actif : < 0,3 mg/l

• Sans odeur désagréable

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Les produits d'entretien facilitent les tâches de nettoyage. Le tableau présente une sélection de produits d'entretien. Avant d'utiliser des produits d'entretien, il faut impérativement respecter les indications figurant sur l'emballage.

* Adapté au tri convivial

** uniquement pour une utilisation de courte durée, méthode en deux étapes, rincer à l'eau claire.

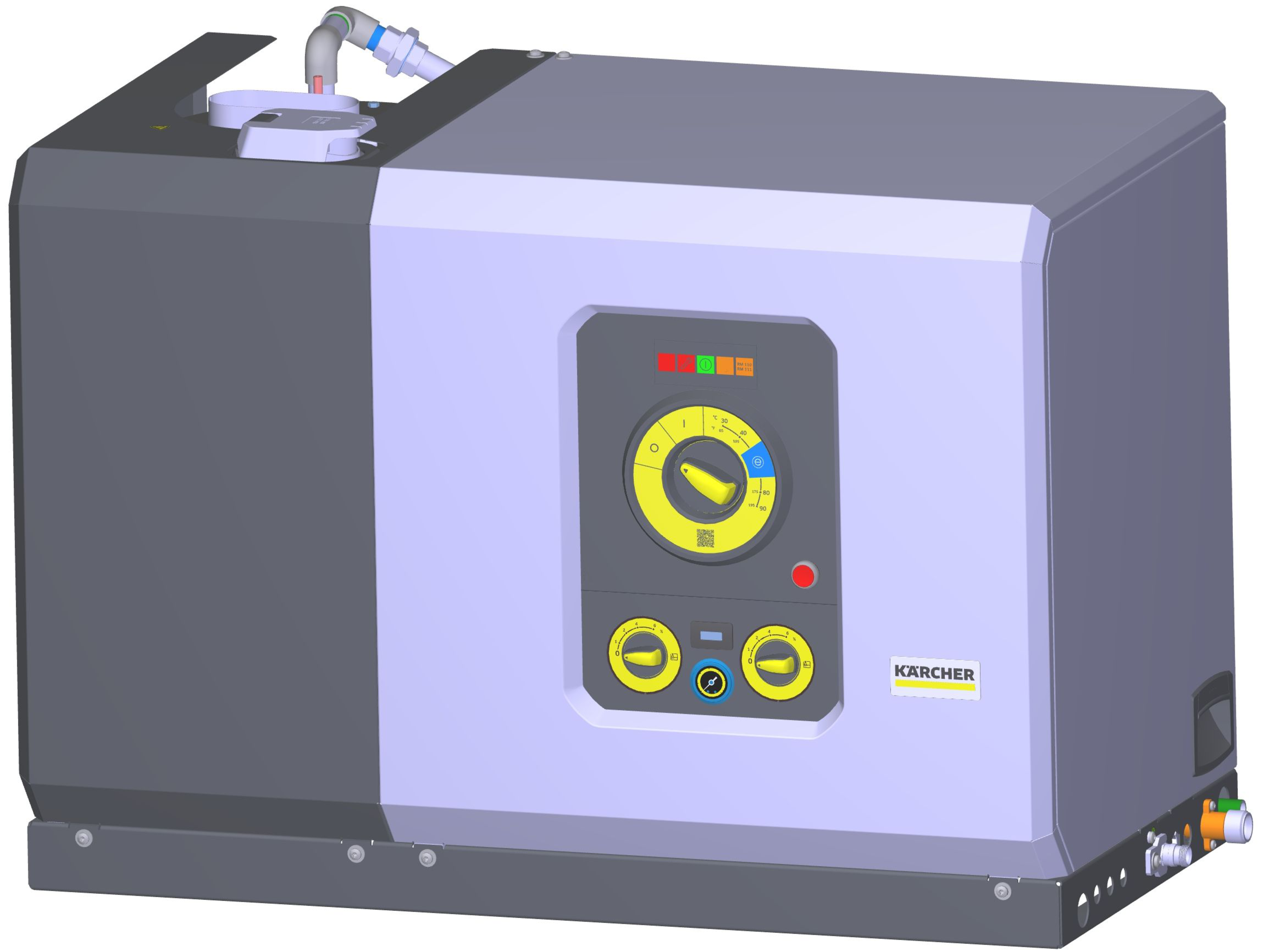

Lors du déballage, vérifiez que le contenu de la livraison est complet. En cas de dommages dus au transport, veuillez en informer votre revendeur.

---

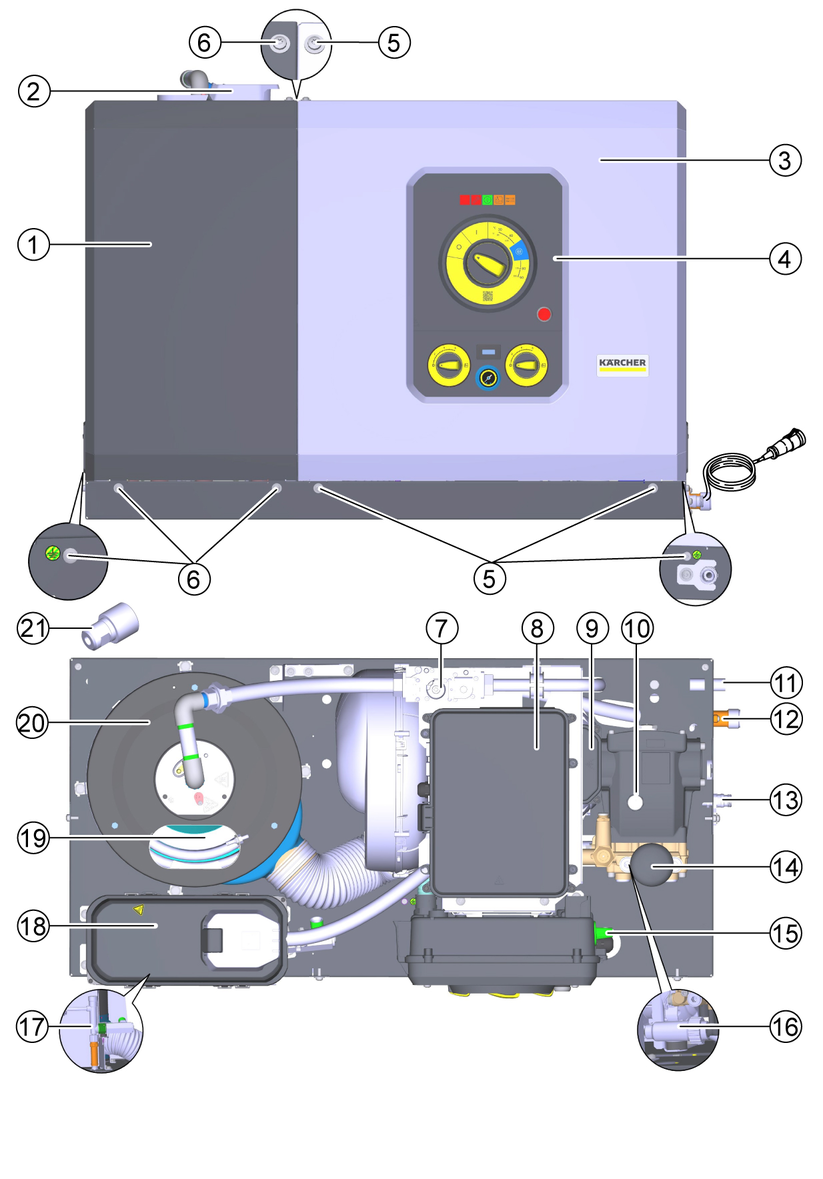

1. Capot de l'appareil à gauche
2. Point de remplissage de l'entretien du système
3. Capot de l'appareil à droite
4. Tableau de commande + coffret électrique
5. Vis de fixation du capot de l’appareil à droite
6. Vis de fixation du capot de l’appareil à gauche
7. Vanne de gaz
8. Armoire pour appareils électriques d'unité de gaz
9. Boîte à bornes du moteur
10. Point de remplissage d'huile de pompe
11. Raccordement au gaz
12. Entrée de l'eau
13. Sortie haute pression
14. Accumulateur hydraulique de pression
15. Réglage de l'entretien du système + interrupteur de service
16. Filtre eau propre
17. Bloc de sécurité
18. Réservoir à flotteur avec réservoir d'entretien du système
19. Sortie des gaz d'échappement
20. Chaudière
21. Buse standard

Les kits de montage suivants sont disponibles séparément :

• Télécommande (non représentée)

• Soulagement de la pression (non illustré)

• Deuxième détergent + dosage

• Bâti en acier (non illustré)

• Électrovanne d'arrivée d'eau (non illustrée)

• Compteur horaire + manomètre

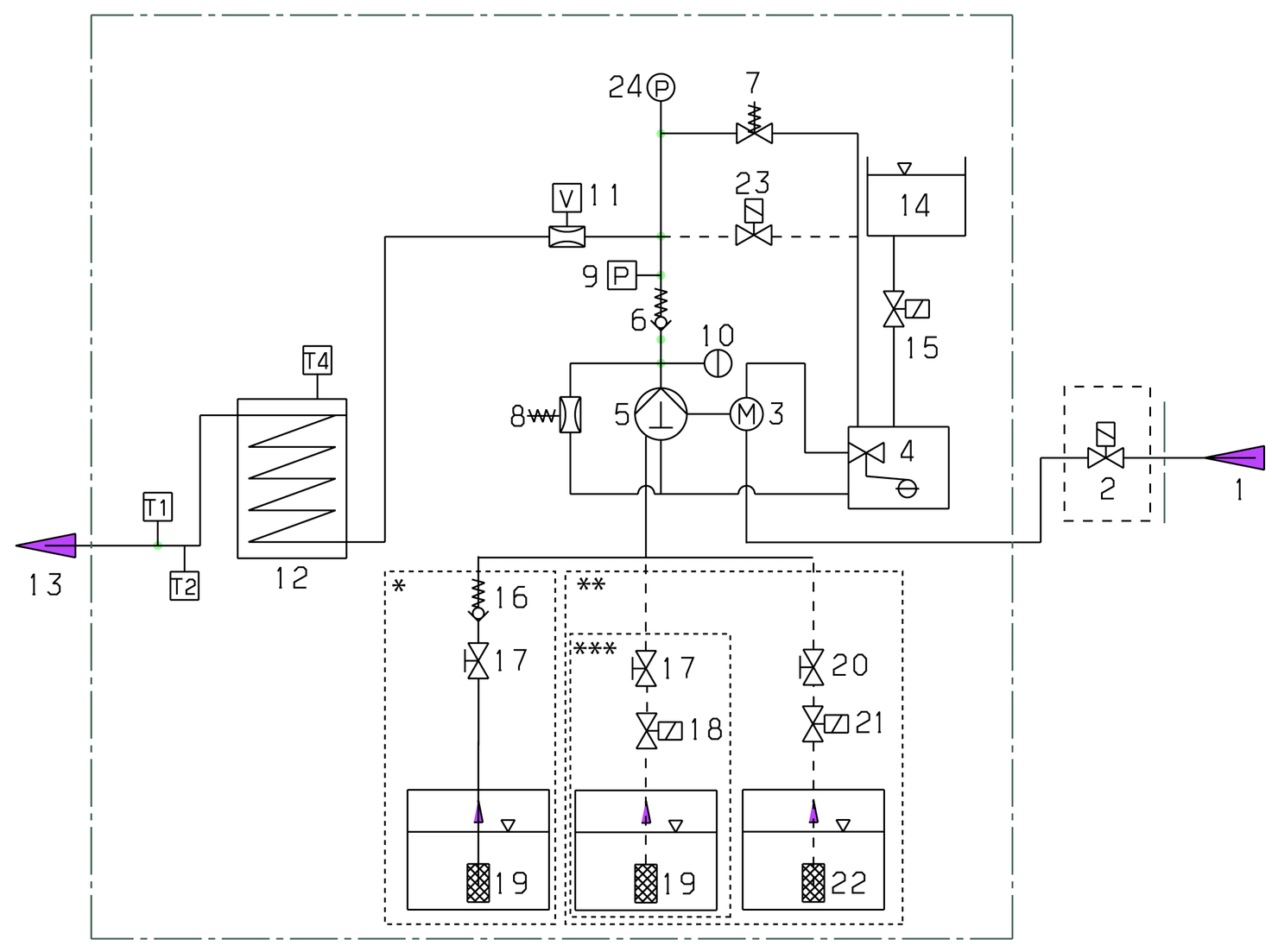

• L'eau froide arrive au côté aspiration de la pompe haute pression via le serpentin de refroidissement du moteur et le réservoir à flotteur. L'entretien du système (RM 110) est dosé dans le réservoir à flotteur. Celui-ci est réglé par le service après-vente en fonction de la dureté de l'eau, selon les besoins. La pompe fait circuler l'eau et le détergent aspiré à travers le chauffe-eau instantané. La proportion de détergent dans l'eau peut être réglée à l'aide d'une vanne doseuse. Le chauffe-eau instantané est chauffé par un brûleur.

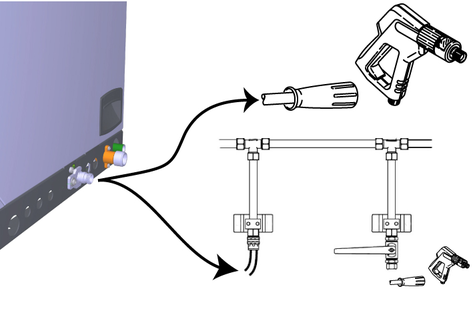

• La sortie haute pression est directement raccordée à un flexible haute pression ou à un réseau haute pression existant dans le bâtiment. Aux points de distribution de ce réseau, le raccordement du pistolet haute pression se fait à l'aide d'un flexible haute pression.

• Le dispositif chauffant de l'appareil est une installation de combustion. Lors de l'installation, il convient de respecter les directives locales en vigueur.

• N'utiliser que des cheminées et des conduits de fumée homologués.

• L'installation des conduites de gaz, ainsi que le raccordement de l'appareil côté gaz, ne peuvent être effectués que par une entreprise spécialisée et répertoriée dans le domaine du gaz et de l'eau.

• Les réglages et les réparations du brûleur à gaz ne doivent être effectués que par des monteurs du service après-vente Kärcher formés à cet effet.

• Un manomètre et une vanne d'arrêt doivent être installés sur la conduite d'alimentation en gaz, qui doit avoir une largeur nominale d'au moins 1 pouce.

• En raison des vibrations provoquées par la pompe haute pression, le raccordement entre la conduite de gaz rigide et l'appareil doit être réalisé avec un tuyau de gaz flexible.

• Pour les conduites d'alimentation en gaz d'une longueur supérieure à 10 m, il faut prévoir une largeur nominale de 1 1/2 pouce ou plus. Le raccord de gaz sur l'appareil a une largeur nominale de 1 pouce.

Le diamètre de la conduite de gaz doit être calculé conformément à DVGW TRGI. La largeur nominale du raccord de gaz de l'appareil n'est pas automatiquement le diamètre nominal de la tuyauterie. Le dimensionnement et l'installation de la conduite de gaz doivent être effectués conformément aux normes et prescriptions correspondantes.

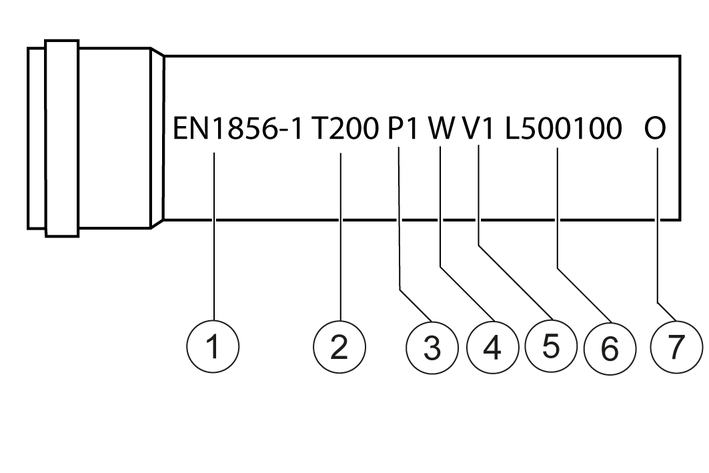

• Les composants pour la conduite de l'air/des gaz d'échappement ne font pas partie de l'appareil. Les réglementations locales doivent être respectées en cas d'installation dans le bâtiment.

• Chaque appareil doit être entreposé dans une cheminée propre.

• Réaliser le conduit d'évacuation des fumées conformément aux prescriptions locales et en accord avec le maître ramoneur compétent.

Appareil à gaz sans sécurité d'écoulement, dans lequel toutes les parties du parcours des gaz de combustion qui sont sous pression sont balayées par l'air de combustion. L'installation B23 ouvre la possibilité de raccorder l'appareil à une cheminée traditionnelle à un conduit selon la norme DIN 18160 et de l'utiliser en fonction de l'air ambiant. La condition préalable est que la cheminée soit adaptée au raccordement du type B23. Cela peut être par ex.en rénovant la cheminée par l'insertion d'un tuyau en acier inoxydable.

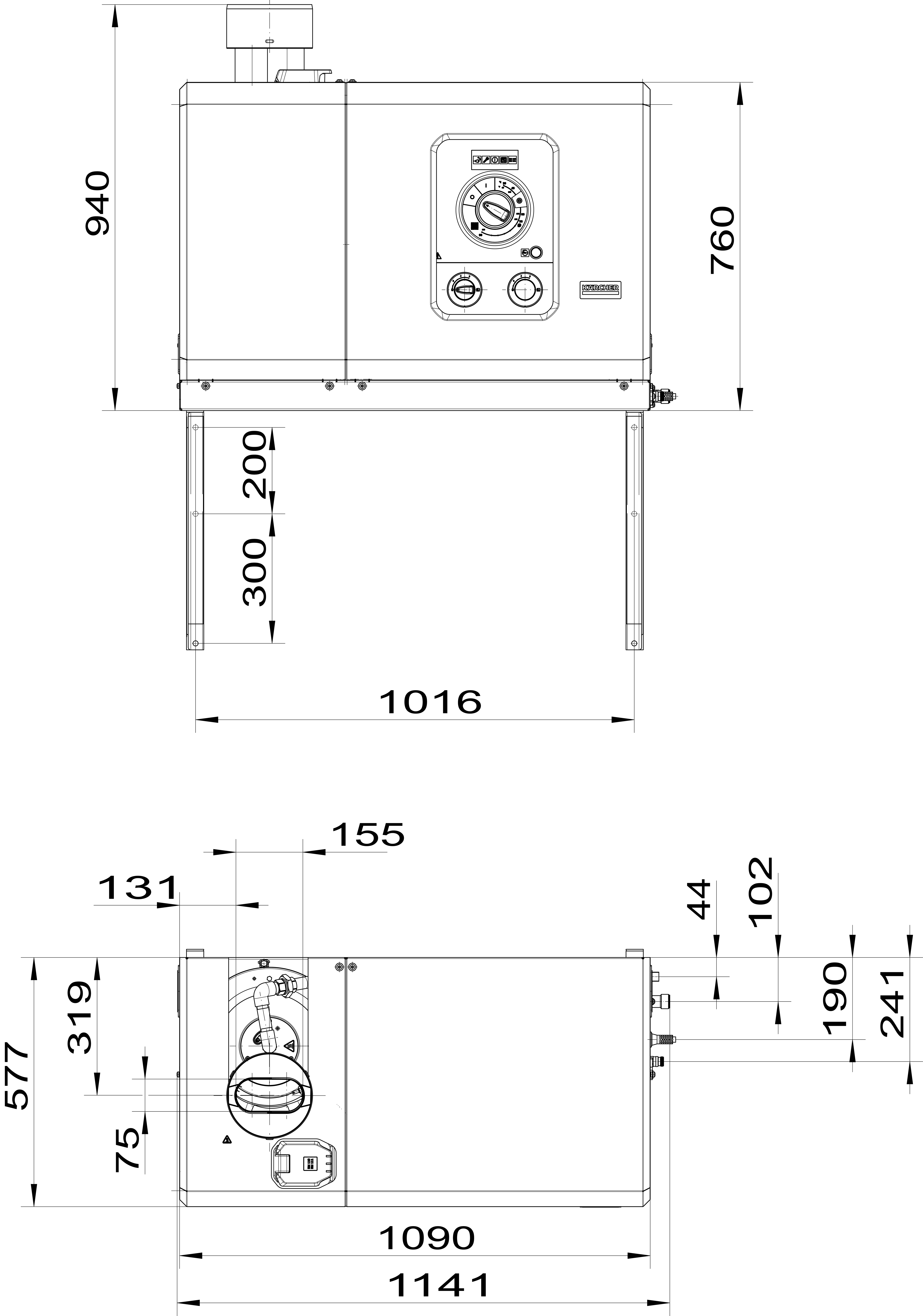

• Avant le montage mural, vérifiez la portance du mur. Pour les murs en béton, en briques creuses, en briques et en béton cellulaire, utiliser des chevilles et des vis adaptées, par  ex. ancrage à injection.

• L'appareil ne doit pas être raccordé de manière rigide au réseau de conduites d'eau ou au réseau de conduites à haute pression. Les flexibles de raccordement doivent impérativement être montés.

• Prévoir un robinet d'arrêt entre le réseau de conduites d'eau et le flexible de raccordement.

---

Lors du montage des conduites haute pression, respecter les directives nationales en vigueur du législateur.

• La chute de pression dans la tuyauterie doit être inférieure à 1,5 MPa.

• La tuyauterie finie doit être testée à 32 MPa.

• L'isolation de la tuyauterie doit résister à des températures allant jusqu'à 100 °C.

1. Placer les récipients de manière à ce que le niveau inférieur du produit de nettoyage ne se trouve pas à plus de 1,5 m sous le fond de l'appareil et que le niveau supérieur ne se trouve pas au-dessus du fond de l'appareil.

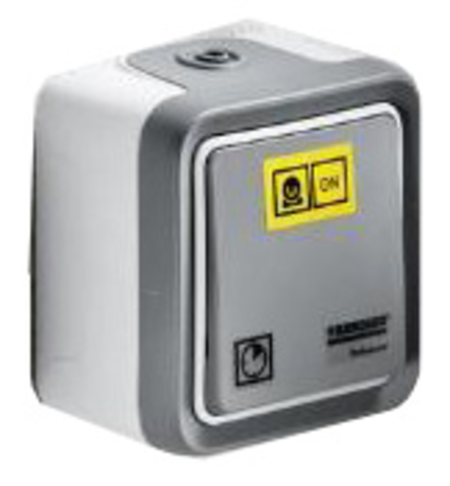

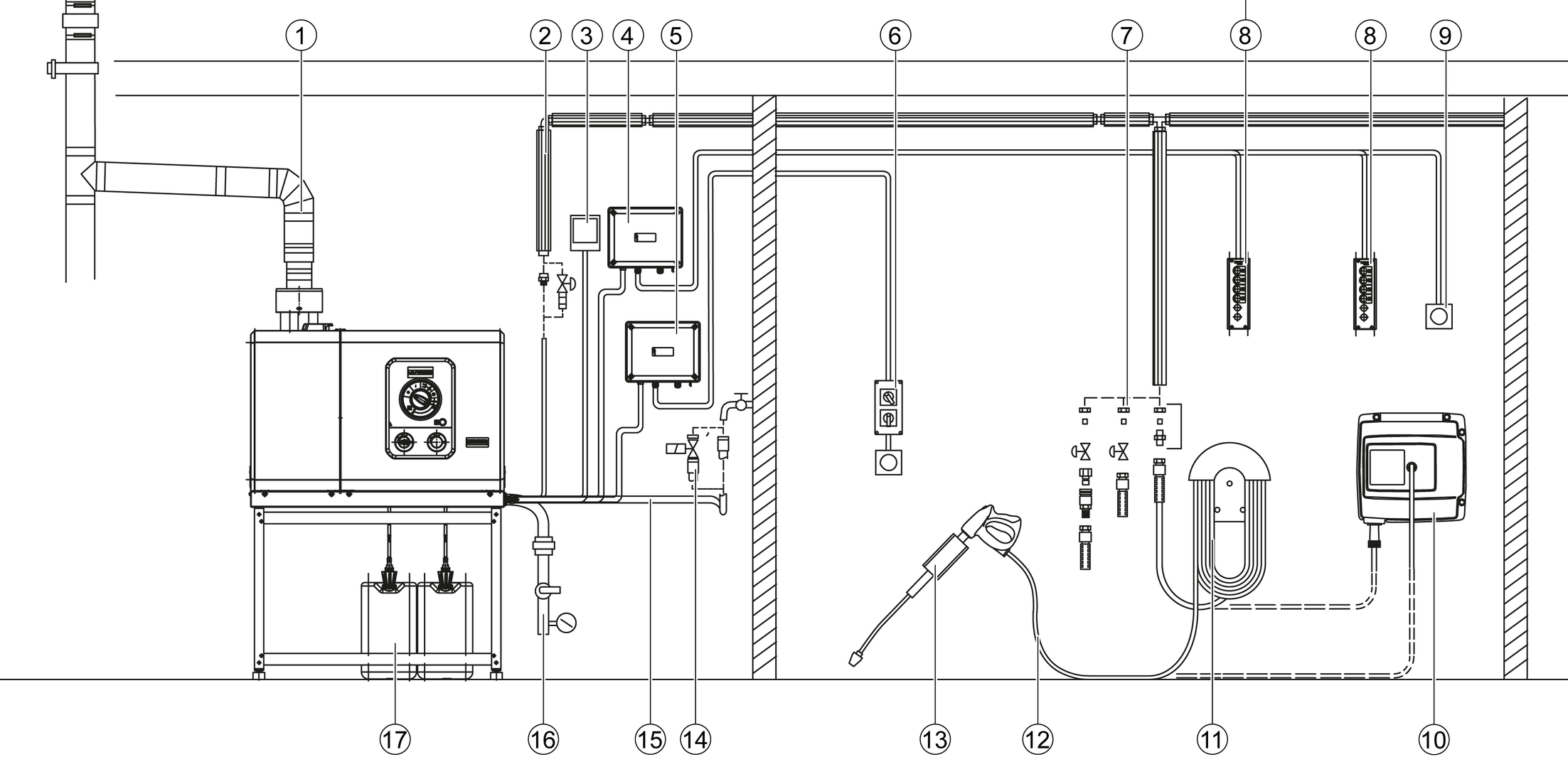

Des télécommandes peuvent être intercalées entre l'appareil et les points de prélèvement. Ils permettent de commander l'appareil directement au point de prélèvement.

Différents kits de montage pour les télécommandes sont disponibles en fonction de l'application.

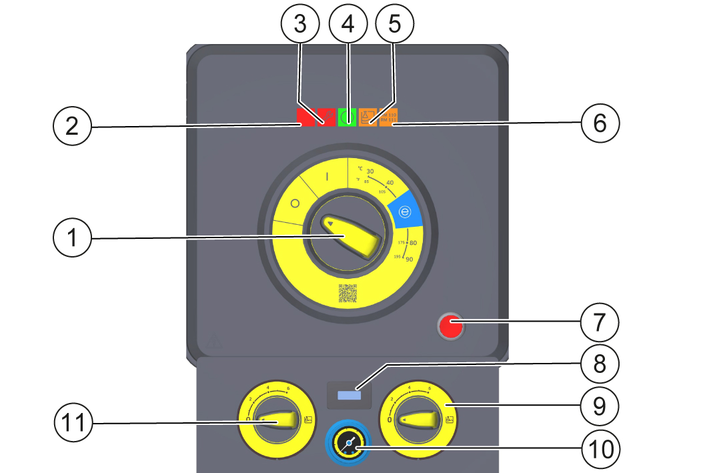

	Fonction	Description
	Réinit.	Une fois le temps de disponibilité écoulé, l'appareil peut être redémarré directement au point de prélèvement.

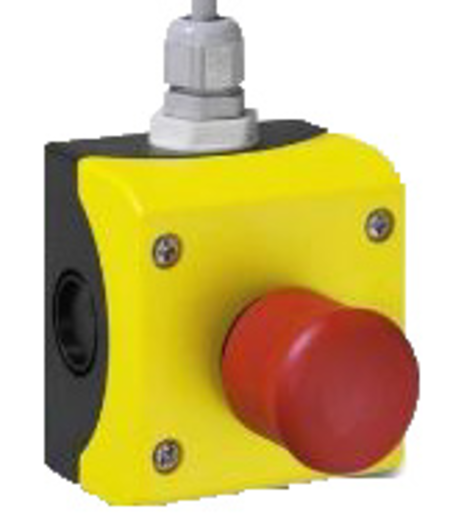

	Bouton d'arrêt d'urgence

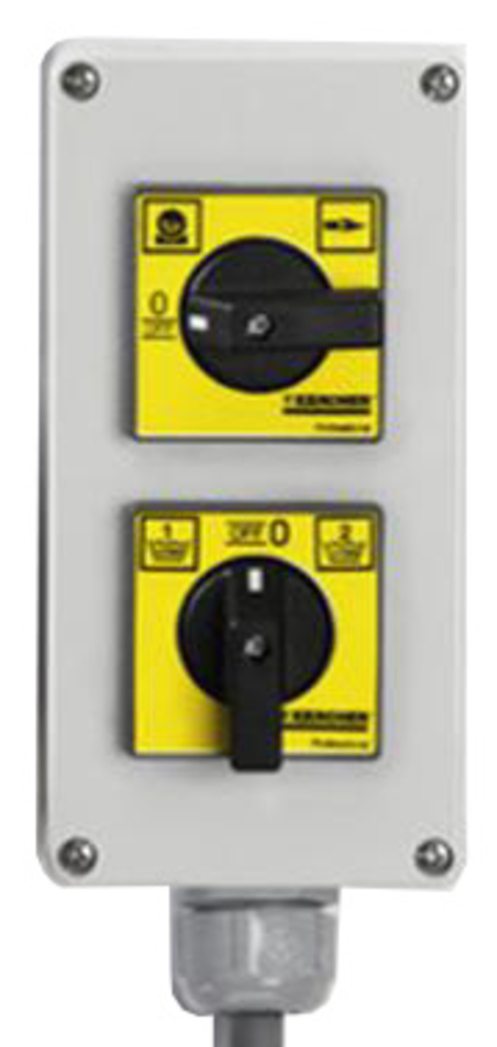

	marche/arrêt + détergent (bouton rotatif) Poste unique	Mise en marche et arrêt de l'appareil au point de prélèvement. Activation de la fonction eau chaude (le brûleur s'allume). Sélectionner si du détergent doit être ajouté : Pas de mélange, mélange RM 1 ou mélange RM 2, respectivement comme réglé sur l'appareil.

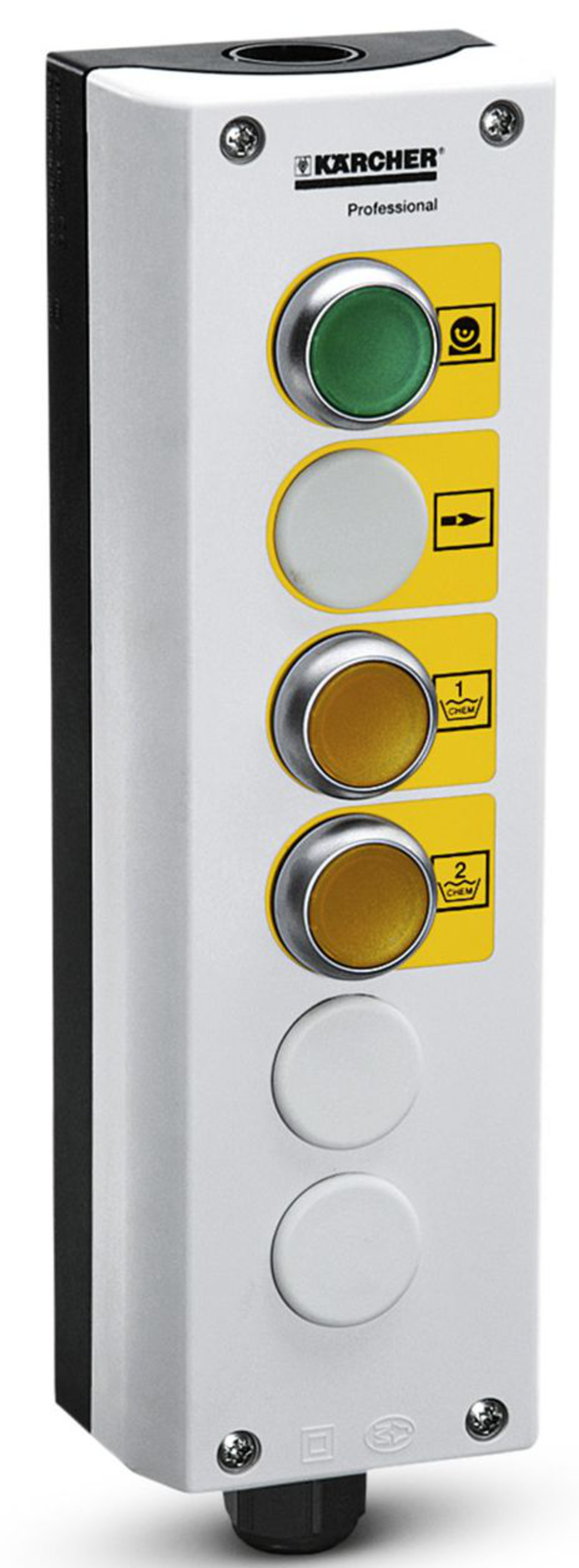

	Marche/arrêt + détergent (bouton poussoir) jusqu'à 5 postes	Mise en marche et arrêt de l'appareil au point de prélèvement. Activation de la fonction eau chaude (le brûleur s'allume). Sélectionner si du détergent doit être ajouté : Pas de mélange, mélange RM 1 ou mélange RM 2 (option), respectivement comme réglé sur l'appareil.

---

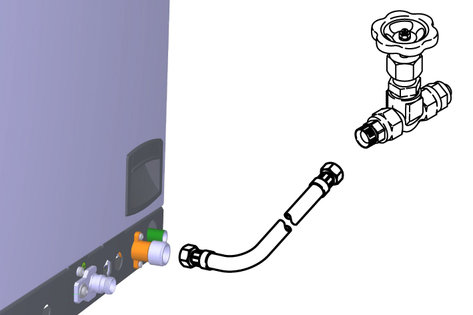

1. Raccorder l'arrivée d'eau au réseau de conduites d'eau à l'aide d'un flexible adapté.

• Le débit de l'alimentation en eau doit être d'au moins 1 300 l/h à au moins 0,15 MPa.

• La température de l'eau doit être inférieure à 30 °C.

• Si le kit de montage « Electrovanne d'arrivée d'eau » est installé, la vanne bloque l'arrivée d'eau jusqu'à ce que de l'eau soit nécessaire à un point de prélèvement ou que l'appareil soit mis en marche.

• Puissance raccordée, voir les caractéristiques techniques et la plaque signalétique.

• Le raccordement électrique utilisé doit être réalisé par un électricien et conforme à la norme CEI 60364-1.

• Les pièces conductrices de courant, câbles et appareil dans la zone de travail doivent être protégés contre le jet d'eau.

1. Vérifier le raccordement au gaz.

Appareil avec ANTI!Twist : Fixer le raccord jaune du flexible haute pression sur le pistolet haute pression.

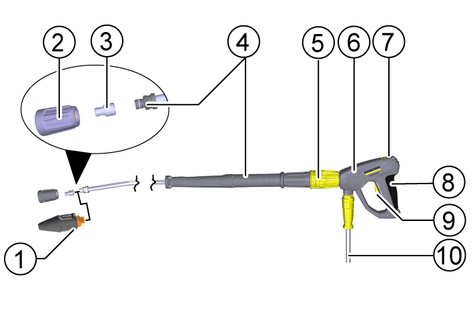

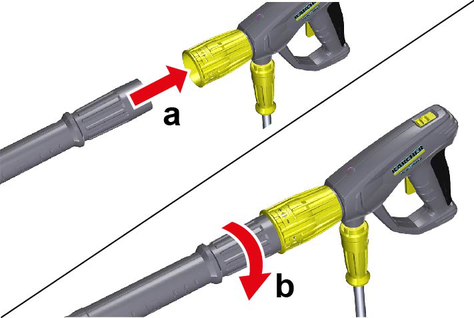

1. Relier la lance avec le pistolet haute pression et serrer à la main (EASY!Lock).

   ---



2. Insérer la buse haute pression sur la lance.

3. Monter l'écrou-raccord et le serrer à la main (EASY!Lock).

4. Appareil sans enrouleur de flexible : Relier le flexible haute pression avec le pistolet haute pression et le raccord haute pression de l'appareil et serrer à la main (EASY!Lock).

5. Appareil avec enrouleur de flexible : Relier le flexible haute pression avec le pistolet haute pression et serrer à la main (EASY!Lock).

   ATTENTION

   Flexible haute pression enroulé

   Risque d'endommagement

   Dérouler complètement le flexible haute pression avant de commencer l’opération.

1. Assurer l'arrivée d'eau.

2. Faire sortir l'aspiration du détergent de l'appareil.

3. Raccorder le fioul.

4. Assurer le raccordement électrique.

1. Contacter le fournisseur local ou utiliser un testeur de dureté (référence 6.768-004.0) pour déterminer la dureté de l’eau locale.

2. Régler le dosage de l'entretien du système à l'aide du commutateur rotatif du panneau de commande.

• L’entretien du système empêche très efficacement les dépôts de tartre du serpentin de chauffe en cas de fonctionnement avec de l’eau potable calcaire. Il est ajouté goutte à goutte à l’alimentation dans le réservoir à flotteur.

• Le dosage est réglé en usine sur une dureté moyenne de l'eau et peut être adapté à la dureté de l'eau sur place si nécessaire.

1. Faire l’appoint de l’entretien du système.

• Si le pistolet haute pression est fermé pendant le fonctionnement, l'appareil s'arrête.

• En cas de réouverture du pistolet pendant le temps de disponibilité activable (30 minutes), l'appareil redémarre automatiquement.

• Si le temps de disponibilité est dépassé, la minuterie de sécurité arrête la pompe et le brûleur.

• Pour la remise en service, placer l'interrupteur de l'appareil en position « 0 », puis le remettre en marche. Si l'appareil est commandé par une télécommande, la remise en service peut être effectuée sur l'interrupteur correspondant de la télécommande.

1. Contrôler le flexible haute pression, la tuyauterie, les raccords et la lance de projection avant chaque utilisation pour s'assurer qu'ils ne sont pas endommagés.

2. Remplacer immédiatement les éléments non étanches et colmater les points de jonction non étanches.

3. Vérifier que le raccord du tuyau est bien fixé et qu'il est étanche.

4. Vérifier le niveau de remplissage du réservoir de détergent et ajouter du détergent si nécessaire.

5. Contrôler le niveau de remplissage de l'entretien du système et faire l'appoint si nécessaire.

Nous recommandons les buses suivantes, en fonction de la tâche de nettoyage :

1. Bloquer le pistolet haute pression, pour ce faire, pousser le cran de sécurité vers l’avant.

2. Remplacer la buse.

Pour éliminer les salissures légères et pour le rinçage, par ex. Outils de jardin, terrasse, outils.

1. Mettre l'interrupteur principal sur la position « I ».

1. Régler l’interrupteur principal à la température souhaitée.

L'appareil fonctionne dans la plage de température la plus économique (max. 60 °C).

1. Suspendre le tuyau d'aspiration du détergent dans un réservoir avec un détergent.

2. Régler la vanne doseuse pour détergent au dosage souhaité. Le dosage s'effectue par paliers de 0 (pas de détergent) à 6 (dosage maximal).

1. Vaporiser avec parcimonie le détergent sur la surface sèche et laisser agir (mais pas sécher).

2. Rincer les salissures détachées avec le jet haute pression.

1. Plonger le filtre dans de l'eau claire.

2. Tourner la vanne doseuse à la plus forte concentration de détergent.

3. Démarrer l'appareil et rincer pendant une minute.

Au lieu de doser le détergent sur l'appareil, il est également possible d'ajouter du détergent directement aux points de prélèvement.

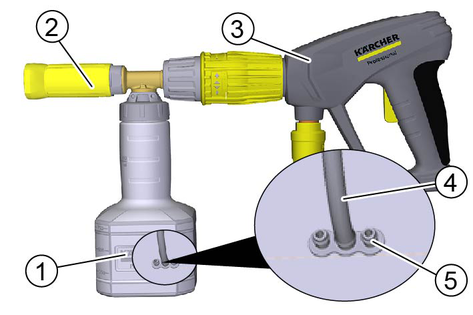

Différentes options sont disponibles à cet effet, parex. une lance à mousse à godet.

---

1. Réservoir
2. Buse à mousse
3. Pistolet haute pression
4. Tuyau d'aspiration
5. Jeu d’obturateursAjout de détergent : 3=haut, 2=moyen, 1=faible

1. Dévisser le réservoir.

2. Insérer l'obturateur souhaité dans le tuyau d'aspiration.

3. Remplir le réservoir de détergent.

4. Visser le réservoir sur la buse à mousse.

5. Séparer la lance du pistolet haute pression.

6. Monter la lance à mousse à godet sur le pistolet haute pression et serrer à la main.

7. Mettre le nettoyeur haute pression en service.

Il faut rincer la lance canon à mousse après utilisation pour empêcher les dépôts de détergent.

1. Dévisser le réservoir.

2. Reverser le reste de détergent dans l'emballage de livraison.

3. Remplir le réservoir d'eau propre.

4. Visser le réservoir sur la lance canon à mousse.

5. Faire fonctionner la lance canon à mousse pendant environ 1 minute pour rincer les résidus de détergent.

6. Vider le réservoir.

1. Actionner le levier de sécurité et la gâchette.

   Le pistolet haute pression est ouvert.

2. Relâcher le levier de sécurité et la gâchette.

   Le pistolet haute pression est fermé.

1. Régler l’interrupteur principal sur 98 °C maxi.

2. Régler la pression de travail et le débit en tournant (progressivement) la régulation de pression/débit sur le pistolet haute pression (+/-).

1. Fermer l'arrivée d'eau.

2. Ouvrir le pistolet haute pression.

3. Allumer la pompe avec l’interrupteur principal et la laisser fonctionner pendant 5 à 10 secondes.

4. Fermer le pistolet haute pression.

5. Mettre l'interrupteur principal sur la position « 0/OFF ».

6. Fermer le robinet d'arrêt à l'arrivée d'eau et, le cas échéant, fermer également d'autres robinets d'arrêt aux points de prélèvement.

7. Retirer le raccord d’alimentation en eau.

8. Actionner les pistolets haute pression aux points de prélèvement jusqu'à ce que le système soit hors pression.

9. Bloquer les pistolets haute pression ; pour ce faire, pousser le cran de sécurité vers l’avant.

1. Tourner l’interrupteur principal en position « 0 ».

2. Fermer l'arrivée d'eau.

3. Actionner la gâchette jusqu'à ce que l'appareil soit hors pression.

4. Fermer l'arrivée de gaz.

1. En cas de transport de l’appareil dans des véhicules, le bloquer contre le glissement et le basculement suivant les normes en vigueur.

Afin de garantir un fonctionnement fiable de l'appareil, nous vous recommandons de souscrire à un contrat de maintenance. Veuillez-vous adresser au service après-vente KÄRCHER compétent.

1. Contrôler le pistolet haute pression.

2. Vérifier le câble secteur.

3. Vérifier le niveau de remplissage des réservoirs de détergent.

4. Vérifier le niveau de remplissage de l'entretien du système.

5. Contrôler les flexibles haute pression.

1. Contrôler l'étanchéité de l'installation.

2. Vérifier l'aspect et le niveau de l'huile de la pompe.

3. Contrôler l’amortisseur.

1. Contrôler l'étanchéité de la pompe.

2. Vérifier que l'installation ne comporte pas de dépôts internes. Pour cela, mettre en service l'installation avec une lance sans buse haute pression. Si la pression de service au manomètre de l'appareil (en option) dépasse 3 MPa, l'installation doit être détartrée.

3. Nettoyer le filtre d'alimentation d'eau propre.

4. Nettoyer le filtre à combustible.

1. Remplacer l'huile de la pompe haute pression.

2. Faire contrôler et nettoyer l'ensemble de l'installation par le service après-vente.

1. Remplacer le filtre à combustible (plus tôt si nécessaire).

2. Effectuer un contrôle de sécurité.

• Réaliser l’essai de pression conformément à la prescription du fabricant.

Type d’huile et volume de remplissage, voir « Caractéristiques techniques ».

1. Préparer un collecteur pour env. 1 litre d’huile.

2. Desserrer la vis de vidange d'huile.

3. Vidanger l'huile dans le collecteur.

   Remarque

   Éliminer l’huile usagée dans le respect de l’environnement ou la déposer sur un site de collecte autorisé.

4. Resserrer la vis de vidange d'huile.

5. Remplir lentement d'huile neuve jusqu'au milieu du verre-regard ou entre les repères « Min » et « Max » de la jauge d'huile.

1. Mettre l'appareil sous tension « I/ON ».

2. Déverrouiller le levier du pistolet haute pression.

3. Appuyer sur le levier du pistolet haute pression.

   L'appareil démarre.

4. Faire fonctionner l'appareil pendant 2 minutes maximum jusqu'à ce que l'eau sorte du pistolet haute pression sans faire de bulles.

5. Relâcher le levier du pistolet haute pression.

6. Verrouiller le levier du pistolet haute pression.

1. Fermer l'arrivée d'eau.

2. Dévisser les vis du capot de l'appareil et retirer le capot.

3. Dévisser le corps du filtre devant la pompe et retirer le filtre à eau.

4. Nettoyer et remplacer le filtre, le cas échéant.

5. Remonter l'appareil dans l’ordre inverse.

En cas de dépôts dans les conduites, la résistance du flux augmente et la sollicitation devient trop importante pour le moteur.

Exécution :

Pour le détartrage, n'utiliser que des solutions de détartrage conformes aux prescriptions légales et portant une marque de certification.

• RM 101 ; dissout les résidus de détartrant et de détergent.

1. Remplir un réservoir de 20 litres avec 15 litres d’eau.

2. Ajouter 1 litre de détartrant.

3. Raccorder un flexible d’eau directement sur la tête de pompe et suspendre l’extrémité libre dans le réservoir.

4. Insérer la lance raccordée sans buse dans le réservoir.

5. Démarrer le moteur conformément au manuel d’utilisation du constructeur du moteur.

6. Ouvrir le pistolet haute pression et ne pas le refermer pendant le détartrage.

7. Régler le régulateur de température à une température de travail de 40 °C.

8. Laisser l’appareil fonctionner jusqu’à ce que la température de travail soit atteinte.

9. Éteindre l’appareil et le laisser reposer pendant 20 minutes. Le pistolet haute pression doit rester ouvert.

10. Pomper ensuite l’appareil pour le vider.

L'appareil doit être placé dans des pièces protégées contre le gel. En cas de risque de gel, par ex. pour les installations à l'extérieur, l'appareil doit être vidé et rincé avec du produit antigel.

1. Dévisser le flexible d’arrivée d’eau et le flexible haute pression.

2. Laisser fonctionner l’appareil pendant 1 minute au maximum jusqu’à ce que la pompe et les conduites soient vides.

3. Dévisser la conduite d’alimentation sur le fond de cuve et laisser le serpentin de chauffe se vider.

4. Verser une protection antigel disponible dans le commerce dans le réservoir à flotteur. Ce faisant, veiller à respecter les consignes de manipulation du fabricant de protection antigel.

5. Placer un collecteur sous la sortie haute pression.

6. Allumer l’appareil (sans brûleur) jusqu’à ce que l’appareil soit complètement rincé.

Opérateur  Les travaux portant la remarque « Opérateur » peuvent être réalisés uniquement par des personnes instruites capables de commander et de maintenir les installations haute pression en toute sécurité.

Électricien : Les travaux portant la remarque « électricien » ne peuvent être réalisés que par des personnes disposant d’une formation dans le domaine électrotechnique.

Service après-vente : Les travaux portant la remarque « Service après-vente » peuvent être réalisés uniquement par les monteurs du service après-vente KÄRCHER ou par des monteurs autorisés par KÄRCHER.

• L’appareil ne fonctionne pas

• Le brûleur ne s'allume pas ou la flamme s'éteint en cours de fonctionnement

• Le témoin lumineux de service clignote 1x

• Le témoin lumineux de service clignote 2x

• Le témoin lumineux de service clignote 3x

• Le témoin lumineux de service clignote 4x

• Le témoin lumineux de service clignote 5x

• Le témoin lumineux de service clignote 6x

• Le témoin lumineux de service clignote 7x

• Le témoin lumineux de service clignote 8x

• Le témoin lumineux Service est allumé

• Transport de détergent insuffisant ou manquant

• La LED « entretien du système » s'allume

• La pompe n’établit pas la pression

• La pompe haute pression tape, le manomètre oscille fortement

• L'appareil se met en marche/arrêt lorsque le pistolet haute pression est ouvert

• L'appareil ne s'arrête pas lorsque le pistolet haute pression est fermé

Cause:

L'appareil n'est pas brancher à la tension.

Élimination:

Opérateur, électricien

1. Vérifier la fiche et la prise.

2. Vérifier si la tension indiquée sur la plaque signalétique correspond à la tension de la source de courant.

3. Vérifier si le câble d'alimentation électrique n'est pas endommagé.

Cause:

Minuterie de sécurité en fonction.

Élimination:

Opérateur

1. Couper brièvement l’appareil sur l’interrupteur principal puis le rallumer.

Cause:

Fusible du circuit de commande grillé.

Élimination:

Service après-vente

1. Mettre en place un nouveau fusible. Si le fusible fond à nouveau, éliminer la cause de la surcharge.

Cause:

Pressostat HP (haute pression) défectueux.

Élimination:

Service après-vente

1. Contrôler le pressostat.

Cause:

Régulateur de température réglé trop bas.

Élimination:

Opérateur

1. Régler le régulateur de température plus haut.

Cause:

L'interrupteur principal n'est pas en position eau chaude.

Élimination:

Opérateur

1. Régler l'appareil sur une température plus élevée.

Cause:

La protection contre le manque d'eau dans le bloc de sécurité s'est désactivée (le témoin lumineux Service clignote 5 x).

Élimination:

Opérateur

1. Assurer une alimentation suffisante en eau.

2. Vérifier l'étanchéité de l’appareil.

Cause:

Robinet de gaz fermé.

Élimination:

Opérateur

1. Ouvrir le robinet de gaz.

2. Appuyer sur la touche de réinitialisation du brûleur à gaz.

Cause:

Le limiteur de température maximale dans la sortie d'eau (> 110 °C) s'est déclenché.

Élimination:

Service après-vente

1. Vérifier le régulateur de température.

Cause:

Le limiteur de température des gaz d'échappement s'est déclenché (le témoin lumineux Service clignote 4x).

Élimination:

Opérateur

1. Mettre l'interrupteur principal sur la position « 0 ».

2. Laisser refroidir l’appareil.

3. Démarrer l’appareil.

Cause:

Le défaut se produit à plusieurs reprises.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Fuite dans le système haute pression.

Élimination:

Opérateur

1. Vérifier l’étanchéité du système haute pression et des raccordements.

Cause:

Erreur dans l'alimentation électrique ou consommation de courant du moteur trop importante.

Élimination:

Opérateur

1. Vérifier le branchement au secteur et les fusibles principaux.

2. Prévenir le service après-vente.

Cause:

Moteur surchargé ou en surchauffe.

Élimination:

Opérateur

1. Mettre l'interrupteur principal sur la position « 0 ».

2. Laisser refroidir l’appareil.

3. Démarrer l’appareil.

Cause:

Le défaut se produit à plusieurs reprises.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Le limiteur de température des gaz d'échappement s'est déclenché.

Élimination:

Opérateur

1. Mettre l'interrupteur principal sur la position « 0 ».

2. Laisser refroidir l’appareil.

3. Démarrer l’appareil.

Cause:

Le défaut se produit à plusieurs reprises.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Manque d'eau.

Élimination:

Opérateur

1. Vérifier le raccord d’alimentation en eau et les conduites d’alimentation.

Cause:

Interrupteur à lames dans la sécurité manque d'eau collé ou piston magnétique coincé.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Le capteur de flamme a coupé le brûleur.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Erreur sonde de température sortie eau.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Erreur de communication.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Maintenance nécessaire.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Dosage réglé trop bas.

Élimination:

Opérateur

1. Augmenter le dosage.

Cause:

Filtre à détergent bouché ou réservoir vide (la LED détergent est allumée ou clignote).

Élimination:

Opérateur

1. Nettoyer le filtre.

2. Remplir en détergent.

Cause:

Tuyaux d'aspiration de détergent, vanne doseuse ou électrovanne non étanches ou obstrués.

Élimination:

Opérateur, service après-vente

1. Vérifier l'alimentation en détergent.

2. Remplacer les pièces défectueuses ou non-étanches.

Cause:

Le défaut se produit à plusieurs reprises.

Élimination:

Opérateur

1. Prévenir le service après-vente.

Cause:

Entretien du système consommé.

Élimination:

Opérateur

1. Remplir l'entretien du système.

Cause:

Rincer la busette.

Élimination:

Opérateur

1. Remplacer la buse.

Cause:

Bac à détergent vide.

Élimination:

Opérateur

1. Ajouter du détergent ou fermer la vanne doseuse.

Cause:

Pas assez d'eau.

Élimination:

Opérateur

1. Veiller à une alimentation suffisante en eau.

Cause:

Filtre d’eau propre encrassé.

Élimination:

Opérateur

1. Nettoyage du filtre d’alimentation d’eau propre.

Cause:

Vanne doseuse de détergent non-étanche.

Élimination:

Opérateur

1. Vérifier et étanchéifier la vanne.

Cause:

Flexibles de détergent non étanche.

Élimination:

Opérateur

1. Remplacer les flexibles de détergent.

Cause:

La soupape flottante coince.

Élimination:

Opérateur

1. Contrôler la mobilité de la soupape.

Cause:

La soupape de sécurité est non-étanche.

Élimination:

Service après-vente

1. Contrôler le réglage.

2. Le cas échéant, mettre un joint neuf.

Cause:

La vanne de régulation n'est pas étanche ou est réglée trop bas.

Élimination:

Service après-vente

1. Vérifier les pièces de la vanne.

2. Remplacer les pièces si elles sont endommagées, les nettoyer si elles sont sales.

Cause:

Électrovanne de réduction de la pression défectueuse.

Élimination:

Service après-vente

1. Remplacer l'électrovanne.

Cause:

Amortisseur défectueux.

Élimination:

Service après-vente

1. Remplacer l’amortisseur.

Cause:

La pompe haute pression aspire légèrement de l'air.

Élimination:

Service après-vente

1. Vérifier le système d'aspiration et supprimer la fuite.

Cause:

Réservoir de détergent vide et dosage de détergent activé.

Élimination:

Opérateur

1. Remplir le détergent ou régler le dosage du détergent sur 0.

Cause:

Pas assez d'eau, arrivée d'eau/filtre à eau fraîche bouché.

Élimination:

Opérateur

1. Contrôler l'arrivée d'eau.

2. Nettoyage du filtre d’alimentation d’eau propre.

Cause:

Buse bouchée dans la lance.

Élimination:

Opérateur

1. Contrôler la buse, la nettoyer.

Cause:

L'appareil est entartré.

Élimination:

Opérateur/service clientèle

1. Détartrer l’appareil (Siehe Détartrage de l’appareil)

Cause:

Le point de commutation de la soupape de recyclage s'est déréglé.

Élimination:

Service après-vente

1. Refaire le réglage de la soupape de recyclage.

Cause:

Air dans la pompe.

Élimination:

Opérateur

1. Purger l'appareil.

Cause:

Soupape de sécurité ou joint de soupape de sécurité défectueux.

Élimination:

Service après-vente

1. Remplacer la soupape de sécurité ou le joint.

Cause:

Pressostat défectueux.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

• L’appareil ne fonctionne pas

• Le brûleur ne s'allume pas ou la flamme s'éteint en cours de fonctionnement

• Le témoin lumineux de service clignote 1x

• Le témoin lumineux de service clignote 2x

• Le témoin lumineux de service clignote 3x

• Le témoin lumineux de service clignote 4x

• Le témoin lumineux de service clignote 5x

• Le témoin lumineux de service clignote 6x

• Le témoin lumineux de service clignote 7x

• Le témoin lumineux de service clignote 8x

• Le témoin lumineux Service est allumé

• Transport de détergent insuffisant ou manquant

• La LED « entretien du système » s'allume

• La pompe n’établit pas la pression

• La pompe haute pression tape, le manomètre oscille fortement

• L'appareil se met en marche/arrêt lorsque le pistolet haute pression est ouvert

• L'appareil ne s'arrête pas lorsque le pistolet haute pression est fermé

Cause:

L'appareil n'est pas brancher à la tension.

Élimination:

Opérateur, électricien

1. Vérifier la fiche et la prise.

2. Vérifier si la tension indiquée sur la plaque signalétique correspond à la tension de la source de courant.

3. Vérifier si le câble d'alimentation électrique n'est pas endommagé.

Cause:

Minuterie de sécurité en fonction.

Élimination:

Opérateur

1. Couper brièvement l’appareil sur l’interrupteur principal puis le rallumer.

Cause:

Fusible du circuit de commande grillé.

Élimination:

Service après-vente

1. Mettre en place un nouveau fusible. Si le fusible fond à nouveau, éliminer la cause de la surcharge.

Cause:

Pressostat HP (haute pression) défectueux.

Élimination:

Service après-vente

1. Contrôler le pressostat.

Cause:

Régulateur de température réglé trop bas.

Élimination:

Opérateur

1. Régler le régulateur de température plus haut.

Cause:

L'interrupteur principal n'est pas en position eau chaude.

Élimination:

Opérateur

1. Régler l'appareil sur une température plus élevée.

Cause:

La protection contre le manque d'eau dans le bloc de sécurité s'est désactivée (le témoin lumineux Service clignote 5 x).

Élimination:

Opérateur

1. Assurer une alimentation suffisante en eau.

2. Vérifier l'étanchéité de l’appareil.

Cause:

Robinet de gaz fermé.

Élimination:

Opérateur

1. Ouvrir le robinet de gaz.

2. Appuyer sur la touche de réinitialisation du brûleur à gaz.

Cause:

Le limiteur de température maximale dans la sortie d'eau (> 110 °C) s'est déclenché.

Élimination:

Service après-vente

1. Vérifier le régulateur de température.

Cause:

Le limiteur de température des gaz d'échappement s'est déclenché (le témoin lumineux Service clignote 4x).

Élimination:

Opérateur

1. Mettre l'interrupteur principal sur la position « 0 ».

2. Laisser refroidir l’appareil.

3. Démarrer l’appareil.

Cause:

Le défaut se produit à plusieurs reprises.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Fuite dans le système haute pression.

Élimination:

Opérateur

1. Vérifier l’étanchéité du système haute pression et des raccordements.

Cause:

Erreur dans l'alimentation électrique ou consommation de courant du moteur trop importante.

Élimination:

Opérateur

1. Vérifier le branchement au secteur et les fusibles principaux.

2. Prévenir le service après-vente.

Cause:

Moteur surchargé ou en surchauffe.

Élimination:

Opérateur

1. Mettre l'interrupteur principal sur la position « 0 ».

2. Laisser refroidir l’appareil.

3. Démarrer l’appareil.

Cause:

Le défaut se produit à plusieurs reprises.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Le limiteur de température des gaz d'échappement s'est déclenché.

Élimination:

Opérateur

1. Mettre l'interrupteur principal sur la position « 0 ».

2. Laisser refroidir l’appareil.

3. Démarrer l’appareil.

Cause:

Le défaut se produit à plusieurs reprises.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Manque d'eau.

Élimination:

Opérateur

1. Vérifier le raccord d’alimentation en eau et les conduites d’alimentation.

Cause:

Interrupteur à lames dans la sécurité manque d'eau collé ou piston magnétique coincé.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Le capteur de flamme a coupé le brûleur.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Erreur sonde de température sortie eau.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Erreur de communication.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Maintenance nécessaire.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Cause:

Dosage réglé trop bas.

Élimination:

Opérateur

1. Augmenter le dosage.

Cause:

Filtre à détergent bouché ou réservoir vide (la LED détergent est allumée ou clignote).

Élimination:

Opérateur

1. Nettoyer le filtre.

2. Remplir en détergent.

Cause:

Tuyaux d'aspiration de détergent, vanne doseuse ou électrovanne non étanches ou obstrués.

Élimination:

Opérateur, service après-vente

1. Vérifier l'alimentation en détergent.

2. Remplacer les pièces défectueuses ou non-étanches.

Cause:

Le défaut se produit à plusieurs reprises.

Élimination:

Opérateur

1. Prévenir le service après-vente.

Cause:

Entretien du système consommé.

Élimination:

Opérateur

1. Remplir l'entretien du système.

Cause:

Rincer la busette.

Élimination:

Opérateur

1. Remplacer la buse.

Cause:

Bac à détergent vide.

Élimination:

Opérateur

1. Ajouter du détergent ou fermer la vanne doseuse.

Cause:

Pas assez d'eau.

Élimination:

Opérateur

1. Veiller à une alimentation suffisante en eau.

Cause:

Filtre d’eau propre encrassé.

Élimination:

Opérateur

1. Nettoyage du filtre d’alimentation d’eau propre.

Cause:

Vanne doseuse de détergent non-étanche.

Élimination:

Opérateur

1. Vérifier et étanchéifier la vanne.

Cause:

Flexibles de détergent non étanche.

Élimination:

Opérateur

1. Remplacer les flexibles de détergent.

Cause:

La soupape flottante coince.

Élimination:

Opérateur

1. Contrôler la mobilité de la soupape.

Cause:

La soupape de sécurité est non-étanche.

Élimination:

Service après-vente

1. Contrôler le réglage.

2. Le cas échéant, mettre un joint neuf.

Cause:

La vanne de régulation n'est pas étanche ou est réglée trop bas.

Élimination:

Service après-vente

1. Vérifier les pièces de la vanne.

2. Remplacer les pièces si elles sont endommagées, les nettoyer si elles sont sales.

Cause:

Électrovanne de réduction de la pression défectueuse.

Élimination:

Service après-vente

1. Remplacer l'électrovanne.

Cause:

Amortisseur défectueux.

Élimination:

Service après-vente

1. Remplacer l’amortisseur.

Cause:

La pompe haute pression aspire légèrement de l'air.

Élimination:

Service après-vente

1. Vérifier le système d'aspiration et supprimer la fuite.

Cause:

Réservoir de détergent vide et dosage de détergent activé.

Élimination:

Opérateur

1. Remplir le détergent ou régler le dosage du détergent sur 0.

Cause:

Pas assez d'eau, arrivée d'eau/filtre à eau fraîche bouché.

Élimination:

Opérateur

1. Contrôler l'arrivée d'eau.

2. Nettoyage du filtre d’alimentation d’eau propre.

Cause:

Buse bouchée dans la lance.

Élimination:

Opérateur

1. Contrôler la buse, la nettoyer.

Cause:

L'appareil est entartré.

Élimination:

Opérateur/service clientèle

1. Détartrer l’appareil (Siehe Détartrage de l’appareil)

Cause:

Le point de commutation de la soupape de recyclage s'est déréglé.

Élimination:

Service après-vente

1. Refaire le réglage de la soupape de recyclage.

Cause:

Air dans la pompe.

Élimination:

Opérateur

1. Purger l'appareil.

Cause:

Soupape de sécurité ou joint de soupape de sécurité défectueux.

Élimination:

Service après-vente

1. Remplacer la soupape de sécurité ou le joint.

Cause:

Pressostat défectueux.

Élimination:

Service après-vente

1. Prévenir le service après-vente.

Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat.

Vous trouverez de plus amples informations sous : www.kaercher.com/dealersearch

Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ».

Nous déclarons par la présente que le produit mentionné ci-dessous est conforme aux directives pertinentes des normes et ordonnances mentionnées. En cas de modification du produit sans notre accord, la présente déclaration n'est plus valable.

Produit : Nettoyeur haute pression

Type : 1.251-xxx

2006/42/CE (+2009/127/CE)

2004/108/CE

2011/65/UE

2014/30/UE

(UE) 2016/426

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 60335-1

EN 60335-2-79

EN 60335-2-102

EN 62233: 2008

EN 15502-1:2021

EN 15502-2-1:2022

EN IEC 63000: 2018

EN IEC 61000-3-2:2019 + A1:2021 + A2:2024

HDS 12/14-4 ST Gas, HDS 10/21-4 ST Gas

EN 61000-3-3: 2013 + A1: 2019 + A2: 2021

HDS 9/16-4 ST Gas

EN 61000-3-11: 2000

Référence 0063

Wilmersdorf 50

NL-7327 AC Apeldoorn

Nederland

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tél. : +49 7195 14-0

Télécopie : +49 7195 14-2212

---

Winnenden, 2025/01/02

Les signataires agissent sous ordre et avec le pouvoir de la direction.

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tél. : +49 7195 14-0

Télécopie : +49 7195 14-2212
