Készüléke első használata előtt olvassa el ezt az eredeti használati utasítást. Ezeknek megfelelően járjon el. Őrizze meg az eredeti használati utasítást későbbi használatra vagy a következő tulajdonos számára.

• A használati utasításban található útmutatások mellett figyelembe kell venni a törvényhozók általános biztonsági és balesetmegelőzési előírásait is.

• A készüléken található figyelmeztető és információs táblák fontos tudnivalókat tartalmaznak a veszélytelen üzemeltetéssel kapcsolatosan.

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségre és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Olyan tisztítási munkálatokat, amelyek során olajtartalmú szennyvíz keletkezik – pl. motormosás, alvázmosás –, csak olajleválasztóval rendelkező mosóhelyeken szabad végezni.

Tisztítószerekkel végzett munkákat csak szigetelt, a szennyvízcsatornára csatlakoztatott munkafelületeken szabad végezni. A tisztítószerek nem kerülhetnek vizekbe vagy talajba.

A nyilvános vizekből történő vízvétel egyes országokban nem engedélyezett.

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.de/REACH

Kizárólag magánháztartásban használja a magasnyomású mosót.

A magasnyomású mosó gépek, járművek, építmények, szerszámok, homlokzatok, teraszok, kerti készülékek stb. magasnyomású vízsugárral történő tisztítására.

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál:www.kaercher.com.

A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

A használati utasításban a maximális felszereltséget ismertetjük. Modelltől függően a szállított tartozékoknál különbségek figyelhetők meg (lásd a csomagolást).

---

---

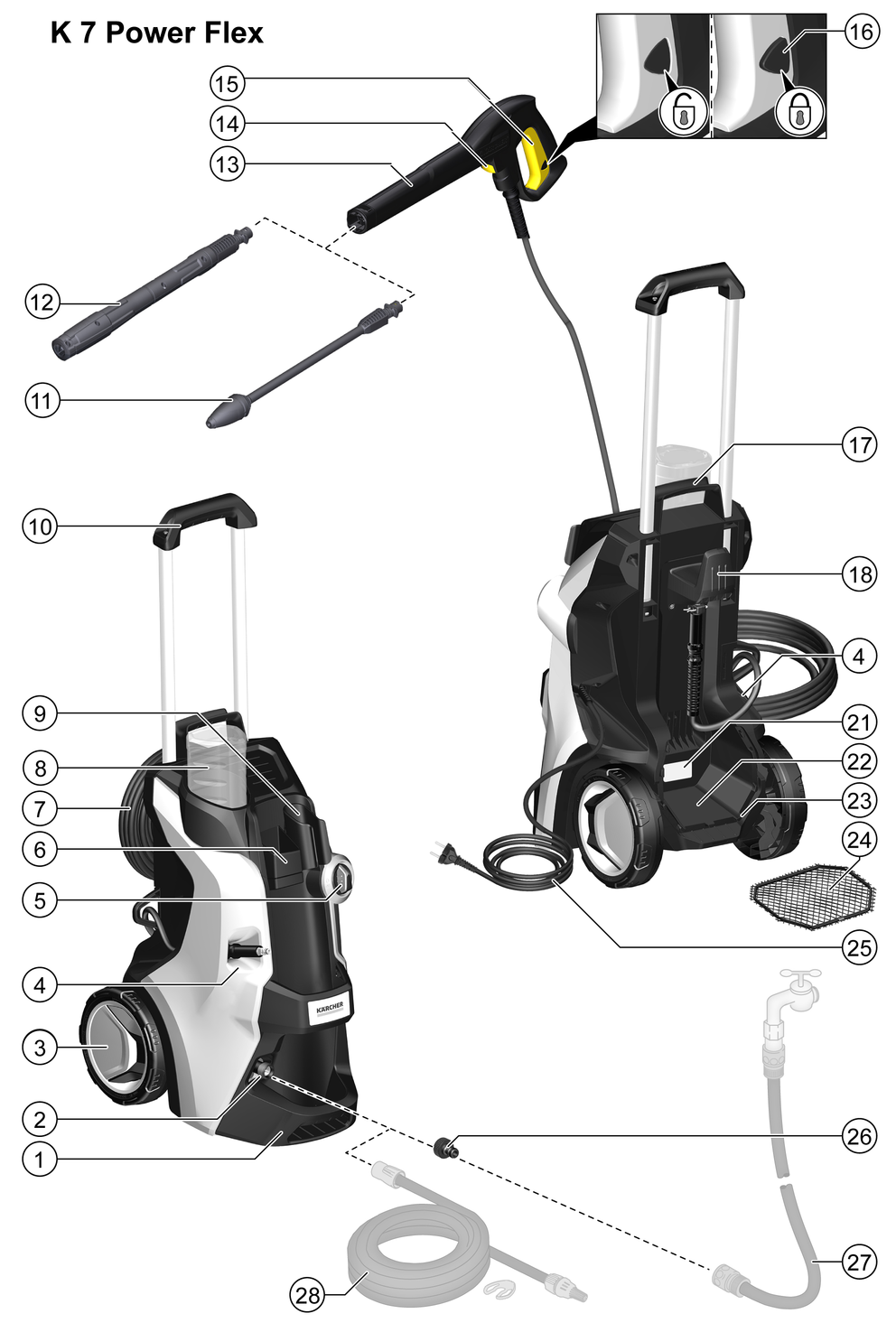

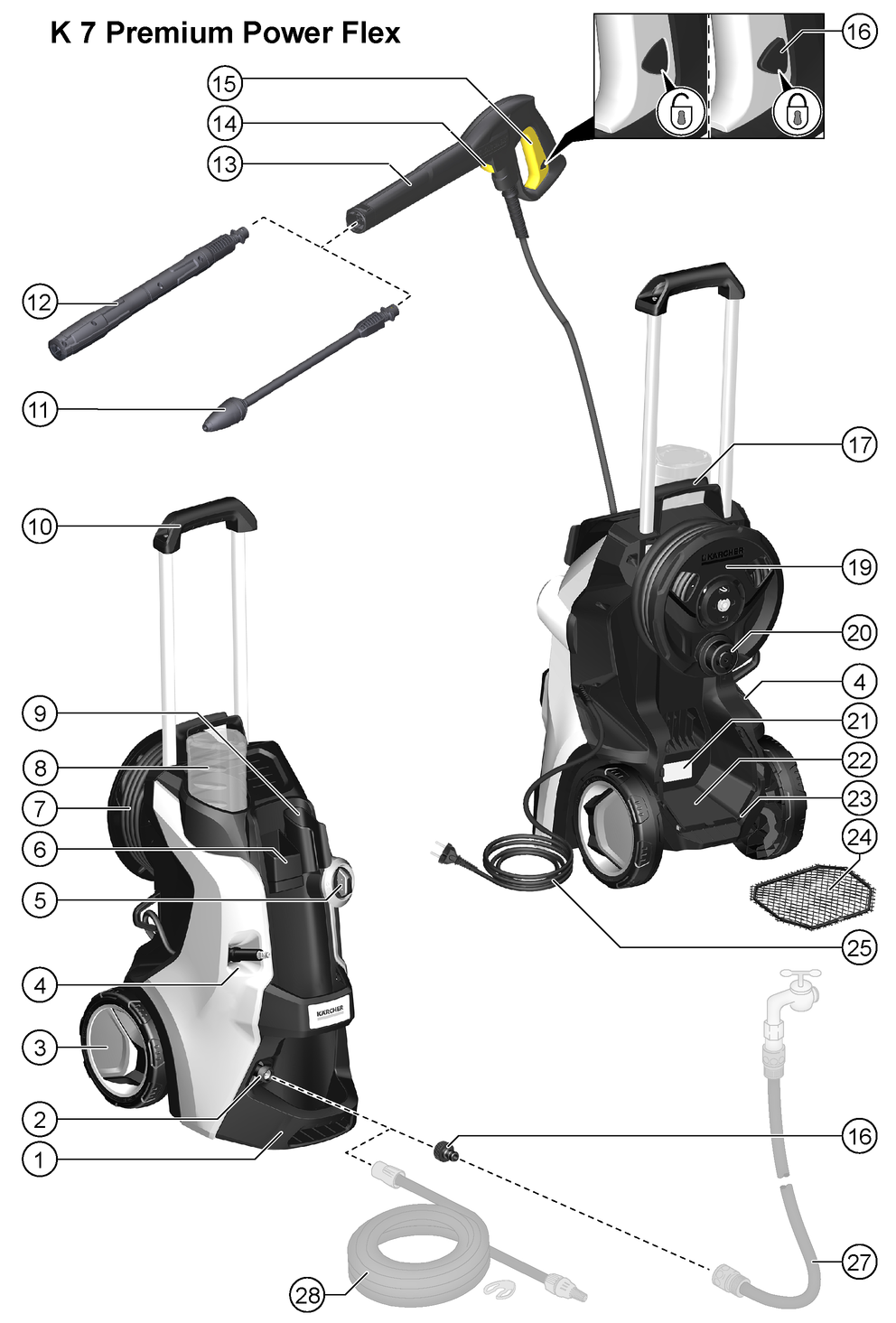

1. Talpazati állvány fogóval
2. Vízcsatlakozás beszerelt szitával
3. Szállító kerék
4. Tömlővezetés
5. „0/OFF” / „I/ON” készülék kapcsoló
6. Szórócsövek tárolása
7. Magasnyomású tömlő
8. *Plug ‘n’ Clean tiszítószeres palack
9. Magasnyomású pisztoly tárolása / parkoló pozíció
10. Szállító fogó, kihúzható
11. Szennymaró szórócső durva szennyezésekhez
12. Vario Power szórócső a leggyakoribb tisztítási feladatokhozA munkanyomás fokozatmentesen SOFT-ról HARD-ra növelhető. A munkanyomás átállításához engedje el a kézi szórópisztoly karját, és forgassa a szórócsövet a kívánt állásba. Ha az acélcső ütközésig el van fordítva SOFT irányban, hozzá lehet adagolni a tisztítószert.
13. Magasnyomású pisztoly
14. Billentyű a magasnyomású tömlő magasnyomású pisztolyról történő leválasztásához
15. Nagynyomású pisztoly kar
16. Magasnyomású pisztoly retesz
17. Fogó
18. Tömlőtartó
19. Nagynyomású tömlő dob
20. Forgattyúfogantyú a tömlődobhoz
21. Típustábla
22. Tartozékfiók
23. Horog a háló rögzítéséhez
24. Háló tartozék fiók számára
25. Hálózati csatlakozó vezeték hálózati dugasszal
26. Vízcsatlakozás csatlakozó
27. ** Kerti tömlő (szöveterősítésű, minimális átmérője 1/2 hüvelyk (13 mm) minimális hossza 7,5 m, kereskedelemből beszerezhető gyorscsatlakozóval)
28. *KÄRCHER szívótömlő vízellátáshoz nyitott tartályokból (cikkszám: 2.643-100.0)

**további tartozék

A készülék kapcsoló megakadályozza a készülék véletlenszerű működtetését.

A retesz lezárja a magasnyomású pisztoly karját, és megakadályozza a készülék véletlen elindítását.

A magasnyomású pisztolyon található kar elengedésével a nyomáskapcsoló lekapcsolja a szivattyút, és a magasnyomású sugár leáll. Ha a kart megnyomjuk, a szivattyú ismét bekapcsol.

Túl nagy áramfelvétel esetén a motorvédő kapcsoló kikapcsolja a készüléket.

Üzembe helyezés előtt szerelje a készülékre a külön mellékelt alkatrészeket.

Készítse elő a mellékelt csavarokat és a megfelelő csavarhúzót.

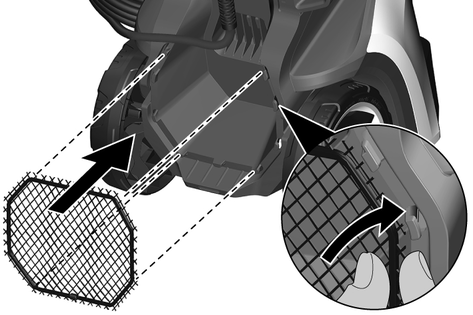

1. Akassza a tartozékhálót a kampókra.

   ---

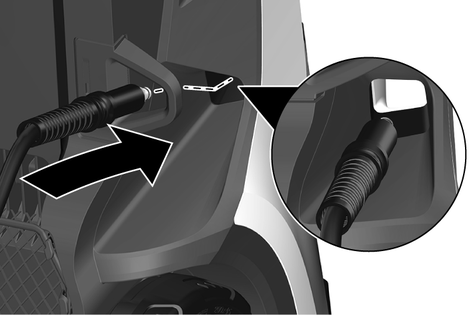

1. Dugja be a magasnyomású tömlőt hátulról a tömlővezetésbe.

   ---

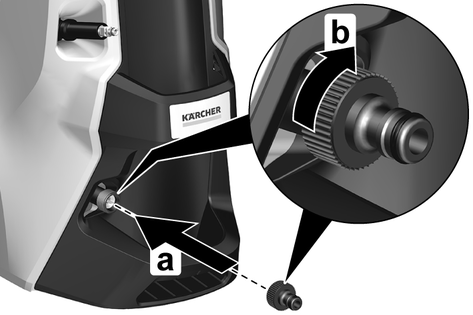

1. Csavarozza a vízcsatlakozás csatlakozóját a készülék vízcsatlakozására.

   ---



1. Állítsa a készüléket sík felületre.

2. A magasnyomású tömlőt teljesen tekerje le.

3. A magasnyomású tömlőt húzza teljesen előre a tömlővezetésen át, és lazítsa meg az esetleges hurkokat és csavarokat.

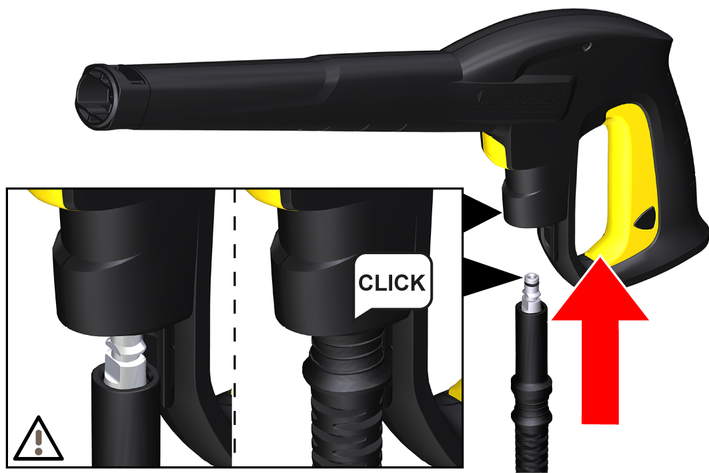

4. Dugja be a magasnyomású tömlőt a magasnyomású pisztolyba, amíg hallhatóan bekattan.

   Megjegyzés

   Ügyeljen a csőkapcsoló megfelelő irányára.

   ---



5. Ellenőrizze a biztonságos kapcsolatot a magasnyomású tömlő meghúzásával.

6. Csatlakoztassa a hálózati dugaszt egy aljzathoz.

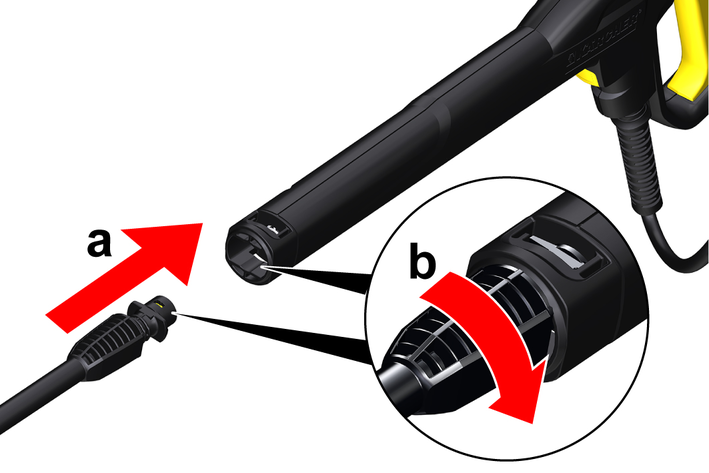

1. Dugjon be egy szórócsövet a magasnyomású pisztolyba, és rögzítse 90°-os elforgatással.

   ---



2. Kapcsolja be a készüléket („I/ON”).

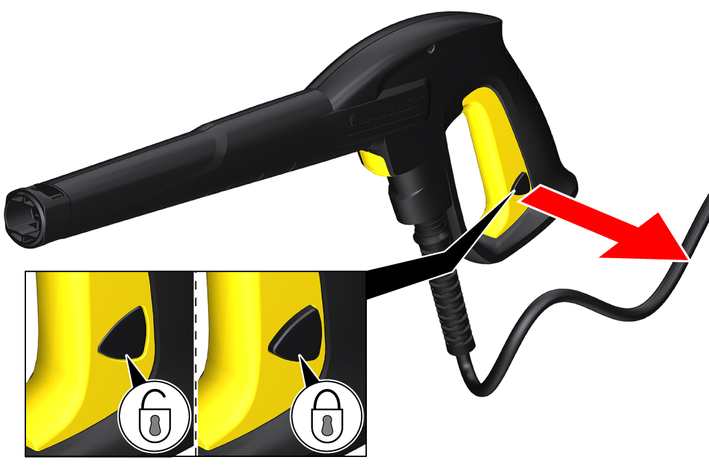

3. Oldja fel a magasnyomású pisztoly karjának reteszelését.

4. Nyomja meg a magasnyomású pisztoly karját.

   A készülék bekapcsol.

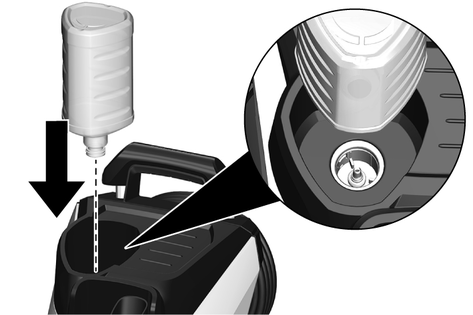

1. Távolítsa el a Plug ‘n’ Clean tiszítószeres palack fedelét.

2. Nyomja a tiszítószeres palackot nyílásával lefelé a Plug ‘n’ Clean tiszítószer csatlakozásába.

   ---



3. Alkalmazzon Vario Power szórócsövet.

4. A szórócsövet fordítsa az ütközőig a „SOFT” (Puha) állásba.

   Üzemelés közben a tisztítószer oldat a vízsugárhoz adódik.

1. A tisztítószert takarékosan szórja a száraz felületre és hagyja hatni (ne száradjon meg).

2. A feloldott szennyeződést mossa le a magasnyomású sugárral.

1. Öblítse át a készüléket kb. 30 másodpercig tiszta vízzel.

1. Engedje el a magasnyomású pisztoly karját.

   Ha a kart elengedjük, a készülék ismét lekapcsol. A magasnyomás a rendszerben megmarad.

2. Reteszelje a magasnyomású pisztoly karját.

   ---



3. Állítsa a szórócsöves magasnyomású pisztolyt parkoló pozícióba.

4. 5 percnél hosszabb munkaszünet esetén kapcsolja ki a készüléket („0/OFF”).

1. Engedje el a magasnyomású pisztoly karját.

2. Zárja el a vízcsapot.

3. A magasnyomású pisztoly karját nyomja 30 másodpercig.

   A rendszerben visszamaradt nyomás megszűnik.

4. Engedje el a magasnyomású pisztoly karját.

5. Reteszelje a magasnyomású pisztoly karját.

6. Kapcsolja ki a készüléket - „0/OFF” pozíció.

7. Válassza le a készüléket a vízellátásról.

8. Húzza ki a hálózati dugaszcsatlakozót az aljzatból.

1. Húzza ki a szállító fogót hallható kattanásig.

2. A készüléket húzza a szállító fogóval.

1. Emelje meg a készüléket a fogóknál, és így szállítsa.

1. Fektetve szállítás előtt húzza ki a Plug ‘n’ Clean tisztítószeres palackot a tartójából, és zárja le a fedéllel.

2. Biztosítsa ki a készüléket elcsúszás és felborulás ellen.

1. Leállításkor helyezze a készüléket sík felületre.

2. Válassza le a szórócsövet a magasnyomású mosópisztolyról.

3. Nyomja meg a magasnyomású pisztoly leválasztógombját, és válassza le a magasnyomású tömlőt a magasnyomású pisztolyról.

4. Tömlőtekercs nélkül: Helyezze a magasnyomású tömlőt a készülékhez.

5. FIGYELEM

   A magasnyomású tömlő károsodása

   A magasnyomású tömlő károsodása hibás forgásirány miatt

   Feltekerésnél vegye figyelembe a tömlődob forgásirányát.

   Tömlőtekerccsel: Forgassa a tömlődobot a kurbli segítségével az óramutató járásával ellentétes irányban és tekerje fel a magasnyomású tömlőt.

6. Helyezze a hálózati csatlakozó vezetéket és a tartozékot a készülékre.

7. Dugja mindkét szórócsövet a szórócső tartójába:

   1. Szennymaró szórócsöve: Fúvóka lefelé

   2. Vario Power szórócső: Fúvóka felfelé

Hosszabb ideig tartó tárolás előtt olvassa el a kiegészítő utasításokat is, lásd a(z)Ápolás és karbantartás fejezetet.

Az alábbiaknak teljesülnie kell:

• A készülék le van választva a vízellátásról.

• A nagynyomású pisztoly le van választva a nagynyomású tömlőről.

1. Kapcsolja be a készüléket „I/ON”.

2. Legfeljebb egy percig várjon, amíg nem folyik ki több víz a magasnyomású tömlőből.

3. Kapcsolja ki a készüléket.

4. A készüléket és összes tartozékát fagymentes helyiségben tárolja.

A készülék nem igényel karbantartást, tehát nem kell tervszerű karbantartást végeznie.

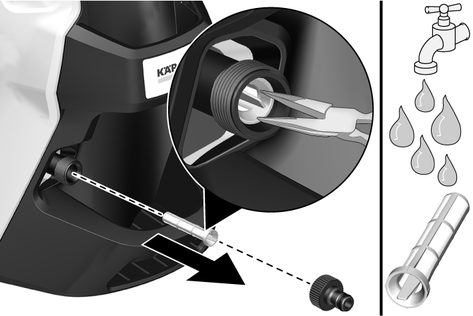

Ha szükséges tisztítsa meg a vízcsatlakozásban található szűrőt.

1. Csavarja ki a vízcsatlakozó csatlakozóját.

2. Húzza ki a szitát.

   ---



3. Tisztítsa meg a szűrőt folyó víz alatt.

4. Telepítse a szűrőt a vízcsatlakozásba.

Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a felhatalmazott ügyfélszolgálathoz.

• A készülék nem kapcsol

• A készülék nem indul, a motor zúg

• A készülék nem kerül nyomás alá

• Erős nyomásingadozások

• A készülék tömítetlen

• A készülék nem szívja a tisztítószert

Elhárítás:

1. Nyomja meg a magasnyomású pisztoly karját.

   A készülék bekapcsol.

2. Ellenőrizze, hogy az ismertető címkén megadott feszültség megegyezik az áramforrás feszültségével.

3. Ellenőrizze a hálózati csatlakozó vezetéket károsodások tekintetében.

4. Ha túlterheli a motort, és kiold a motorvédő kapcsoló:

   1. Kapcsolja ki a készüléket „0/OFF”.

   2. Hagyja lehűlni a készüléket 1 órán keresztül.

   3. Kapcsolja be a készüléket („I/ON”), és helyezze ismét üzembe.

   Ha az üzemzavar többször lép fel, ellenőriztesse a készüléket az ügyfélszolgálattal.

Ok:

Gyenge villamos hálózat vagy hosszabbító kábel használata miatti feszültségesés

Elhárítás:

1. Bekapcsoláskor először a magasnyomású pisztoly karját nyomja meg, majd kapcsolja be a készüléket („I/ON”).

Ok:

A vízbevitel túl kicsi.

Elhárítás:

1. Nyissa meg teljesen a vízcsapot.

2. Ellenőrizze a vízbefolyás szállítási mennyiségét.

3. Ellenőrizze a beállítást a szórócsövön.

4. Ellenőrizze, hogy nem lépte-e túl a maximális felszívási magasságot.

Ok:

A vízcsatlakozás szitája szennyeződött.

Elhárítás:

1. A vízcsatlakozás szitáját laposfogóval kell kihúzni.

2. Tisztítsa meg a szitát folyó víz alatt.

   ---



Ok:

A készülékben levegő van.

Elhárítás:

1. Légtelenítse a készüléket:

   1. A készüléket csatlakoztatott szórócső nélkül maximum 2 percre kapcsolja be.

   2. Nyomja meg a magasnyomású pisztolyt és várjon, amíg a víz buborékmentesen folyik ki a magasnyomású pisztolyból.

   3. Csatlakoztassa a szórócsövet.

Elhárítás:

1. A magasnyomású fúvóka megtisztítása:

   1. Tűvel távolítsa el a szennyeződést a fúvókafuratból.

   2. A magasnyomású fúvókát elölről öblítse ki vízzel.

2. Ellenőrizze a vízbefolyás mennyiségét.

Elhárítás:

1. A készülék csekély tömítetlensége műszakilag indokolt. Erős tömítetlenség esetén keresse fel a hivatalos ügyfélszolgálatot.

Elhárítás:

1. Használja a Vario Power szórószárat és fordítsa azt „MIX” állásba.

2. Ellenőrizze, hogy a Plug ‘n’ Clean tisztítószer palack nyílásával lefelé a tiszítószer csatlakozásán helyezkedik-e el.

Minden országban az illetékes értékesítőnk által biztosított garanciális feltételek érvényesek. Amennyiben a garanciaidőn belül a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk, ha az adott hibák anyag-, illetve gyártási hibák. Garanciális esetben kérjük, a számlával együtt forduljon forgalmazójához vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

További információk:www.kaercher.com/dealersearch

A garanciával kapcsolatos további információk (amennyiben elérhetők) megtekinthetők a Kärcher Magyarország Szerviz elemének „Letöltések” menüjében.

• K 7 Power Flex

• K 7 Premium Power Flex

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Termék: Magasnyomású mosó

Típus: 1.317-xxx

2006/42/EK (+2009/127/EK)

2014/30/EU

2011/65/EU

2000/14/EK

2009/125/EK

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN IEC 63000: 2018

2000/14/EK: V. melléklet

Mért: 93

Szavatolt: 96

Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el.

---

Dokumentációs meghatalmazott:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2022/10/01
