Lesen Sie vor dem Umbau diese Montageanleitung und handeln Sie danach.

Bewahren Sie die Montageanleitung für späteren Gebrauch oder für Nachbesitzer auf.

Der Umbausatz besteht aus:

Der Erweiterungssatz Rolltorsteuerung darf ausschließlich an Rolltoren mit Kraftbegrenzungseinrichtungen oder berührungslos wirkende Schutzeinrichtungen wie z. B. Tore des Typs C (oder D/E) nach DIN EN 12453 verwendet werden.

Der Erweiterungssatz Rolltorsteuerung für 2 Relais besteht aus 2  Modulen:

• KIRA Rolling Gate Control, Sender

• KIRA Rolling Gate Control, Empfängermodul

Sender und Empfängermodul sind vom Benutzer zu montieren.

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Nähere Informationen finden Sie unter: www.kaercher.com/dealersearch

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".

Erforderliches Werkzeug:

• TORX 15 Schraubendreher

1. Den Reinigungsroboter ausschalten, siehe Betriebsanleitung des Reinigungsroboters.

2. Den Reinigungsmitteltank ausbauen.

   ---



   1. Abdeckung
   2. Reinigungsmitteltank

   1. Die Abdeckung abnehmen.

   2. Den Reinigungsmitteltank entnehmen.

3. Die Abdeckung des USB-Ports mit einem TORX 15 Schraubendreher entfernen.

   ---



   1. Abdeckung USB-Port

4. Den USB-Stick in den USB-Port stecken.

   ---



   1. USB-Port

5. Den Reinigungsmitteltank einbauen.

   1. Den Reinigungsmitteltank einsetzen. Dabei darauf achten, den Sender nicht zu beschädigen.

   2. Die Abdeckung aufsetzen.

6. Den Reinigungsroboter einschalten, siehe Betriebsanleitung des Reinigungsroboters.

1. Den Reinigungsroboter ausschalten, siehe Betriebsanleitung des Reinigungsroboters.

2. Den USB-Stick montieren:

   1. Die Tür des Gerätefachs öffnen.

   2. Die Schrauben am Deckel herausdrehen und den Deckel abnehmen.

   3. Den USB-Stick in die USB-Buchse einstecken.

   ---



   1. Tür des Gerätefachs
   2. Deckel
   3. USB-Stick

3. Den Deckel anbringen und die Schrauben anziehen.

4. Die Tür des Gerätefachs schließen.

5. Den Reinigungsroboter einschalten, siehe Betriebsanleitung des Reinigungsroboters.

Voraussetzungen:

• Für jedes einzurichtende Rolltor ist ein Empfänger montiert.

• Der Reinigungsroboter ist umgerüstet und befindet sich im Sendebereich des Empfängers.

1. Das Bedienpanel mit der Starttaste einschalten.

   ---



   1. Sicherheitsschalter
   2. Starttaste
   3. Touchscreen

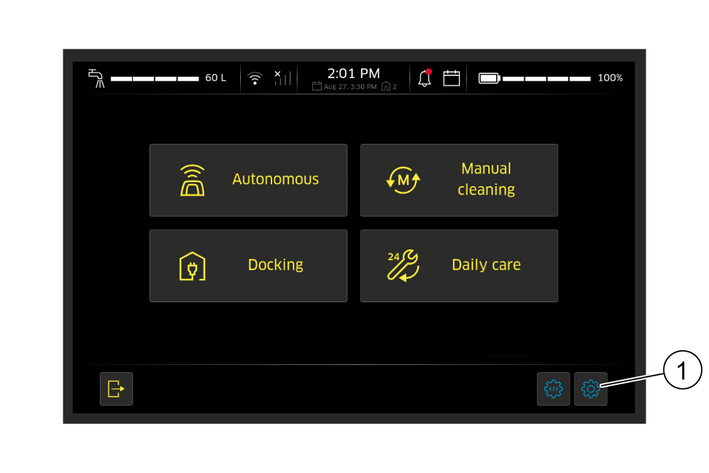

2. Das Symbol Einstellungen auf dem Touchscreen drücken.

   ---



   1. Symbol Einstellungen

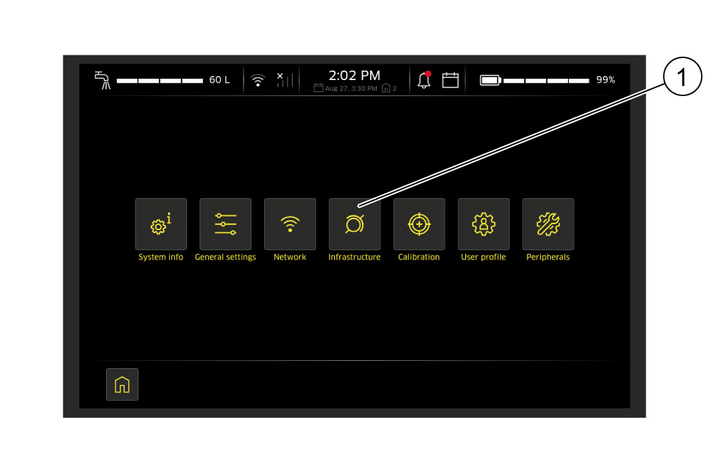

3. Das Menü Infrastructure wählen.

   ---



   1. Menü Infrastructure

4. I/O Box Setup wählen.

   ---



   1. I/O Box Setup

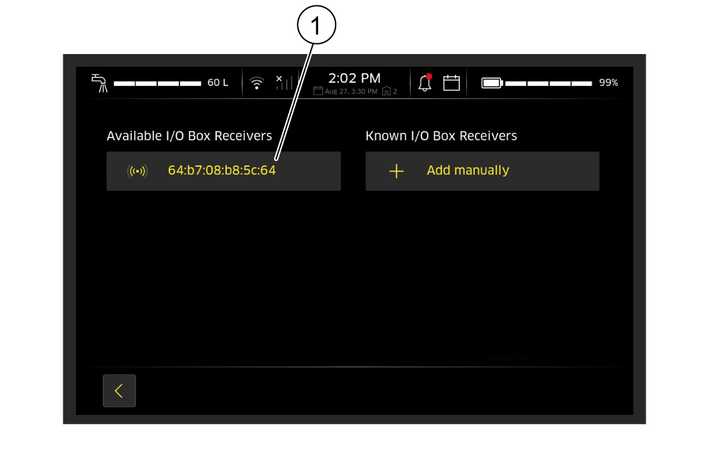

   Alle auswählbaren Empfänger werden angezeigt.

5. Einen Empfänger (Rolltor) aus der Liste auswählen.

   ---



   1. Auswählbarer Empfänger

6. Dem Empfänger (Rolltor) einen Namen und einen Typ zuweisen.

   1. Dem Empfänger den Typ “Default-Gate” zuweisen.

      Wenn Sie pro Tor (Gate) einen Empfänger angelegt haben, weisen Sie dem Tor den Typ “Default-Gate zu. Wenn der Reinigungsroboter eine Default-Gate-Zone erreicht, löst er die Torsteuerung des zugehörigen Empfängers aus.

      ---



      1. Name
      2. Typ

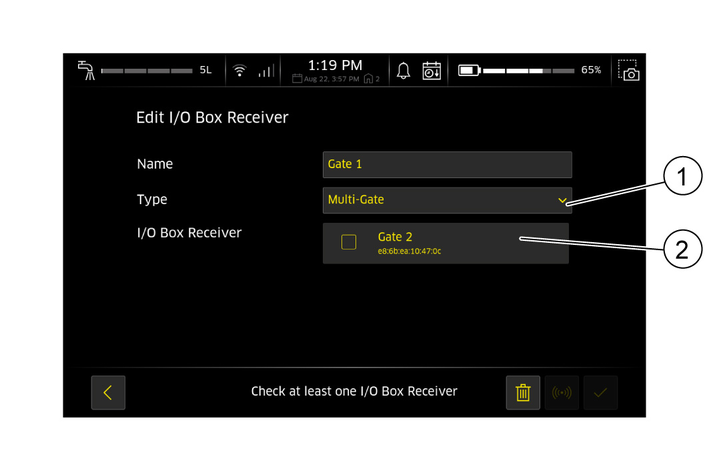

   2. Optional: Dem Empfänger den Typ “Multi-Gate” zuweisen.

      Ein Multi-Gate bietet die Möglichkeit, mehrere Tore (Gates) innerhalb einer Zone zu öffnen. Das heißt, wenn der Reinigungsroboter eine Multi-Gate-Zone erreicht, löst er die Torsteuerung mehrerer Empfänger aus. Dies kann von Vorteil sein, wenn mehrere Rolltore nebeneinander liegen, z. B. in einer Ecke.

      ---



      1. Name
      2. Typ

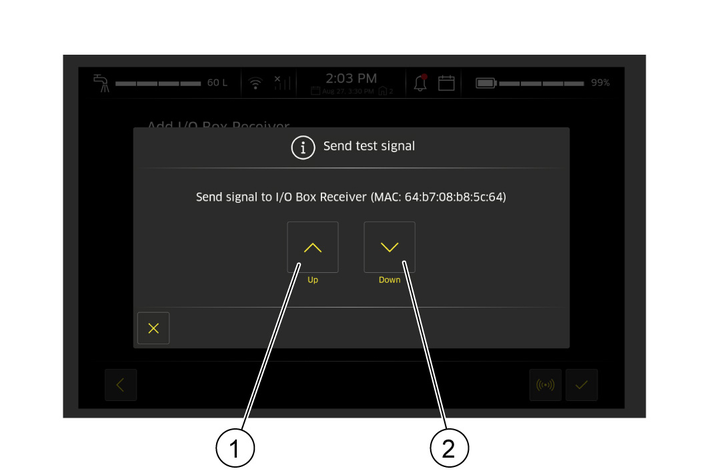

7. Mit den Auf- und Ab-Tasten die Funktion des Senders testen.

   ---



   1. Auf-Taste
   2. Ab-Taste

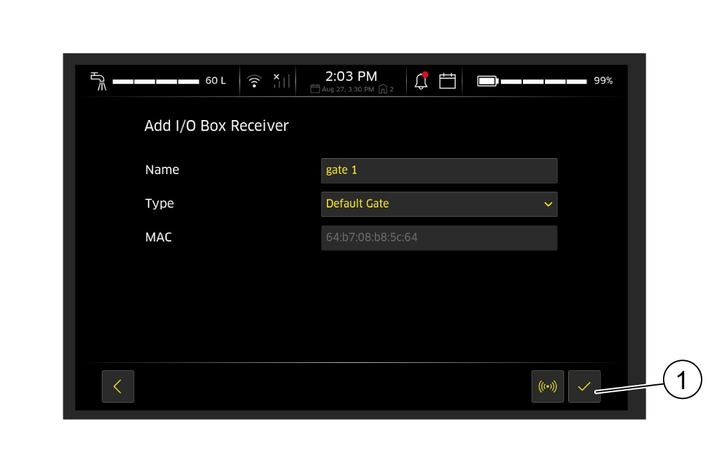

8. Die Auswahl durch Drücken des Häkchens bestätigen.

   ---



   1. Häkchen

9. Schritt 5 … 8 für weitere Empfänger (Rolltore) wiederholen.

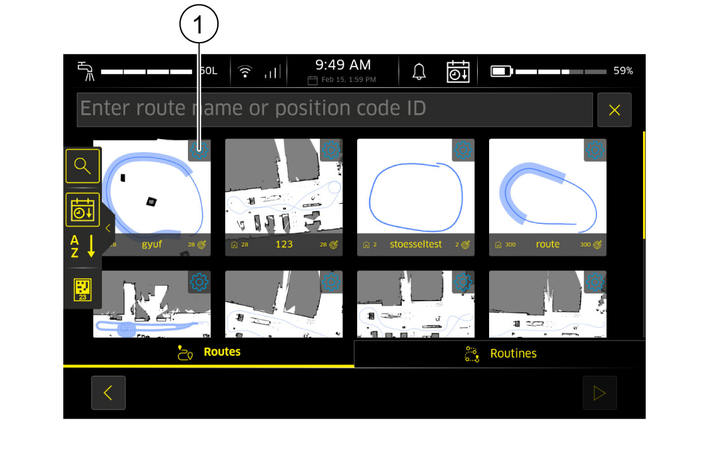

10. In die Kartenbearbeitung wechseln. Siehe Betriebsanleitung des Reinigungsroboters KIRA B 50.

11. Das Symbol Einstellungen auf dem Touchscreen drücken.

    ---



    1. Symbol Einstellungen

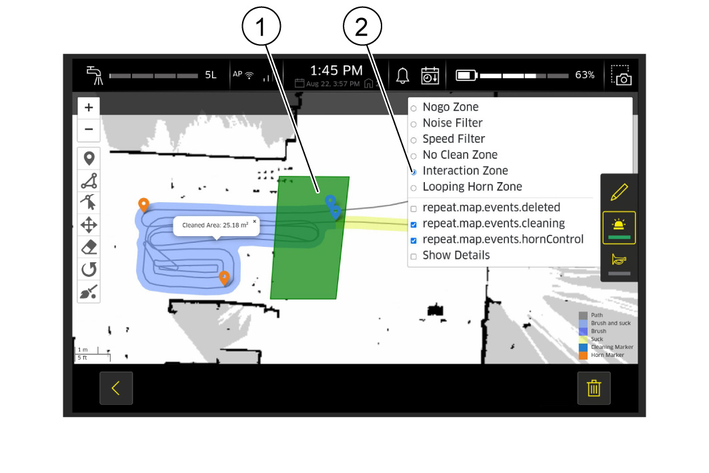

12. Zone einrichten.

    ---



    1. Grüner Bereich
    2. Interaktionszone

    1. Die Zonenauswahl öffnen. Der grüne Bereich definiert die Zone, in der die Torsteuerung anspricht.

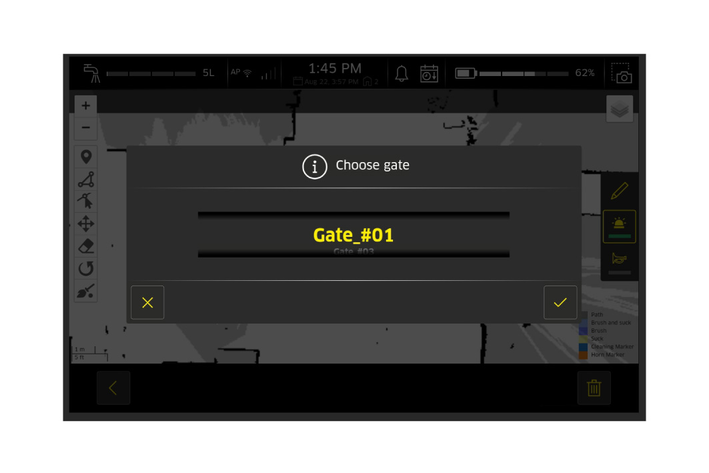

    2. Tor auswählen. Es gibt keine Standardzuweisung für eine Zone, d. h., wird kein Tor ausgewählt, spricht die Torsteuerung in der Zone nicht an.

       ---



    3. „Interaktionszone“ auswählen.

Der Reinigungsroboter öffnet beim Betreten der grünen Zone das zugewiesene Tor.
