Veuillez lire ces instructions de montage avant la transformation et agissez conformément.

Conservez ces instructions de montage pour une utilisation ultérieure ou pour le propriétaire suivant.

Le kit de transformation se compose des pièces suivantes :

Le kit d'extension Commande de porte roulante doit être utilisé exclusivement sur des portes roulantes équipés de dispositifs de limitation de force ou d'équipements de protection électro-sensibles, comme parex. les portes du type C (ou D/E) selon DIN EN 12453.

Le kit d'extension Commande de portes roulantes pour 2 relais se compose de 2 modules :

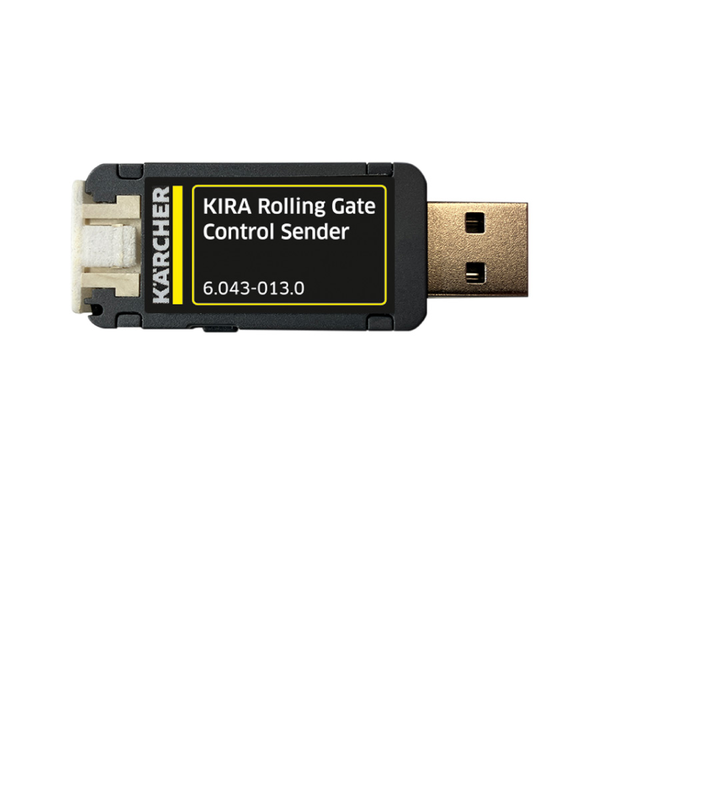

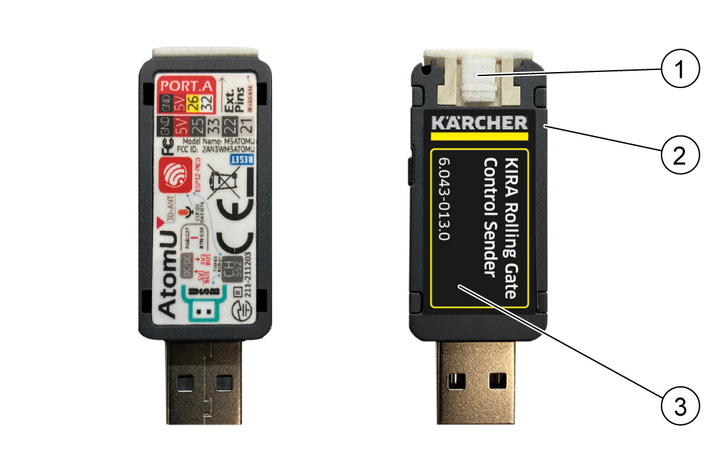

• Commande de portes roulantes KIRA, émetteur

• Commande de portes roulantes KIRA, module de réception

L'émetteur et le module de réception doivent être montés par l'utilisateur.

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat.

Vous trouverez de plus amples informations sous : www.kaercher.com/dealersearch

Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ».

Outils nécessaires :

• Tournevis TORX 15

1. Éteindre le robot de nettoyage, voir manuel d’utilisation du robot de nettoyage.

2. Démonter le robot de nettoyage.

   ---



   1. Cache
   2. Bac à détergent

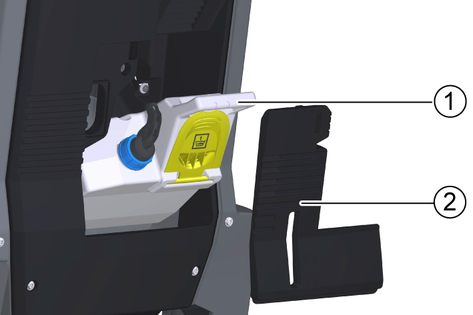

   1. Retirer le cache.

   2. Retirer le réservoir de détergent.

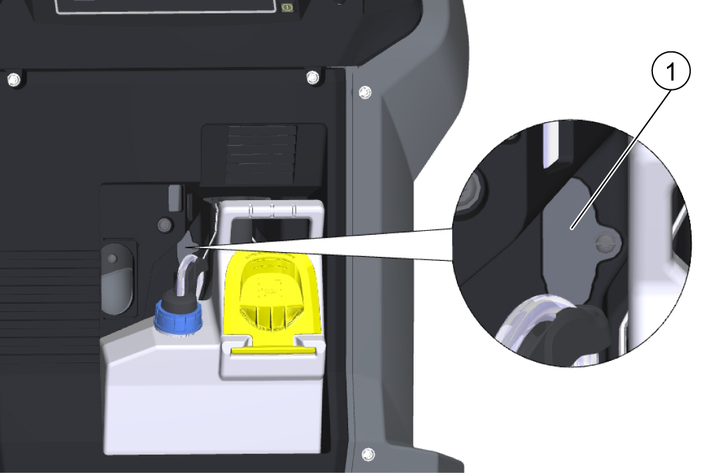

3. Retirer le cache du port USB à l'aide d'un tournevis TORX 15.

   ---



   1. Cache du port USB

4. Insérer la clé USB dans le port USB.

   ---



   1. Port USB

5. Monter le bac à détergent.

   1. Mettre en place le bac à détergent. Veiller à ne pas endommager l'émetteur.

   2. Mettre en place le cache.

6. Allumer le robot de nettoyage, voir manuel d’utilisation du robot de nettoyage.

1. Éteindre le robot de nettoyage, voir manuel d’utilisation du robot de nettoyage.

2. Monter la clé USB :

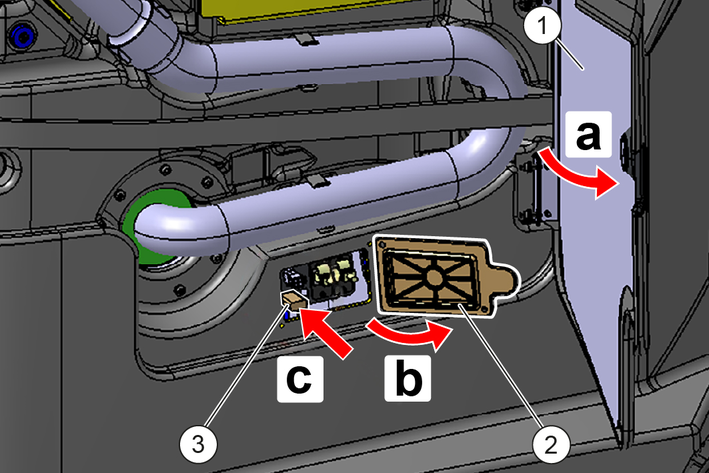

   1. Ouvrir la porte du compartiment d’appareil.

   2. Dévisser les vis sur le capot et retirer le capot.

   3. Insérer la clé USB dans la prise USB.

   ---



   1. Porte du compartiment de l'appareil
   2. Couvercle
   3. Clé USB

3. Poser le capot et serrer les vis.

4. Fermer la porte du compartiment d’appareil.

5. Allumer le robot de nettoyage, voir manuel d’utilisation du robot de nettoyage.

Conditions requises :

• Un récepteur est monté pour chaque porte roulante à installer.

• Le robot de nettoyage est converti et se trouve dans la zone d'émission du récepteur.

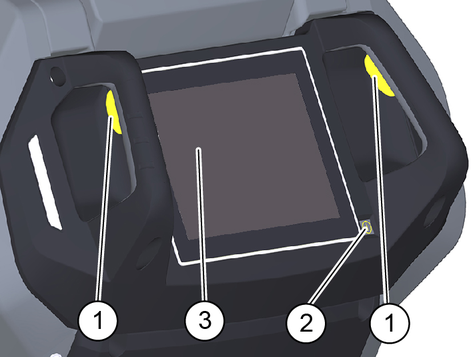

1. Allumer le panneau de commande avec la touche Start.

   ---



   1. Interrupteur de sécurité
   2. Touche de démarrage
   3. Écran tactile

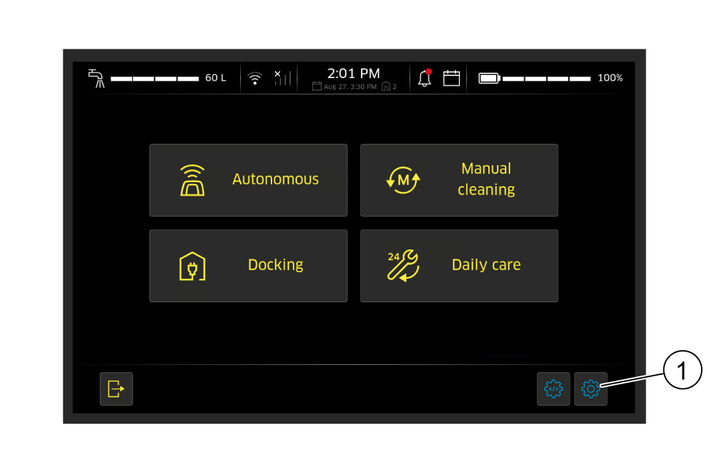

2. Appuyer sur le symbole Réglages sur l'écran tactile.

   ---



   1. Icône Réglages

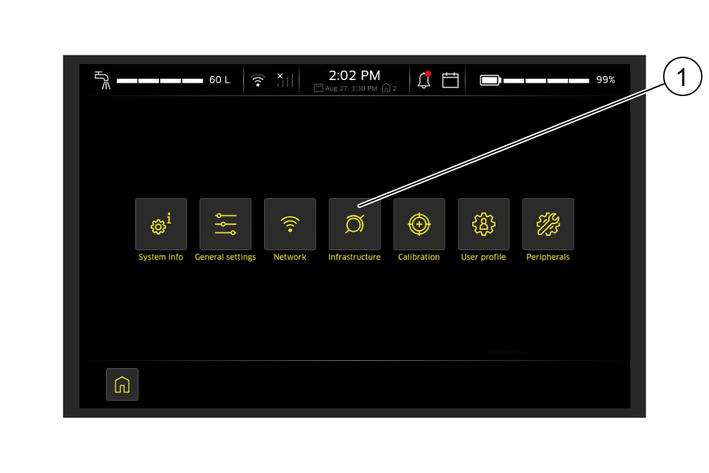

3. Sélectionner le menu Infrastructure.

   ---



   1. Menu Infrastructure

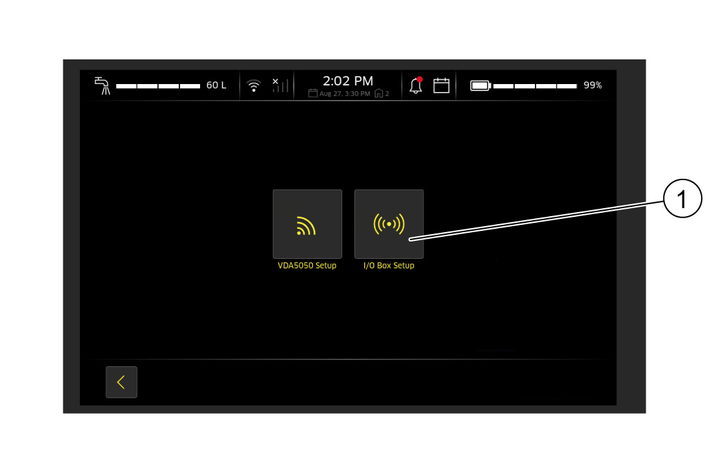

4. Sélectionner l'I/O Box Setup.

   ---



   1. Setup de l'I/O Box

   Tous les récepteurs sélectionnables s'affichent.

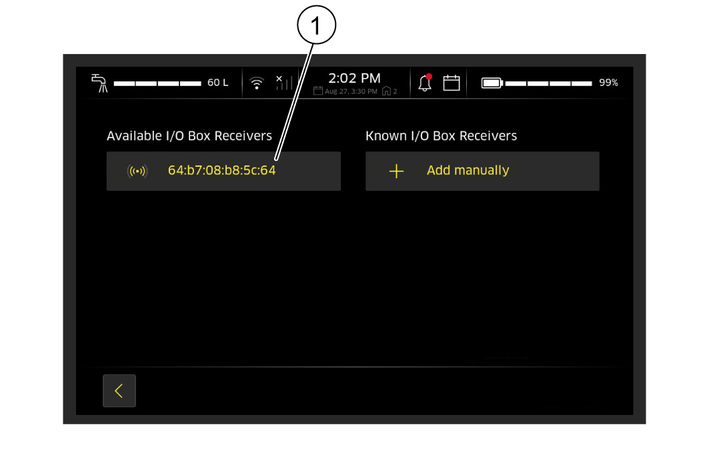

5. Sélectionner un récepteur (porte roulante) dans la liste.

   ---



   1. Récepteur sélectionnable

6. Attribuer un nom et un type au récepteur (porte roulante).

   1. Attribuer au récepteur le type « Default-Gate ».

      Si vous avez créé un récepteur par porte (gate), attribuez le type « Default-Gate » à la porte. Lorsque le robot de nettoyage atteint une zone de porte par défaut, il déclenche la commande de porte du récepteur correspondant.

      ---

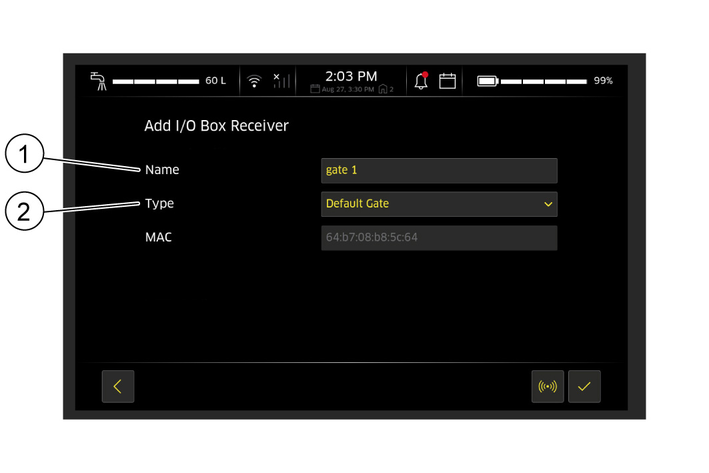

      1. Nom
      2. Type

   2. En option : Attribuer au récepteur le type « Multi-Gate ».

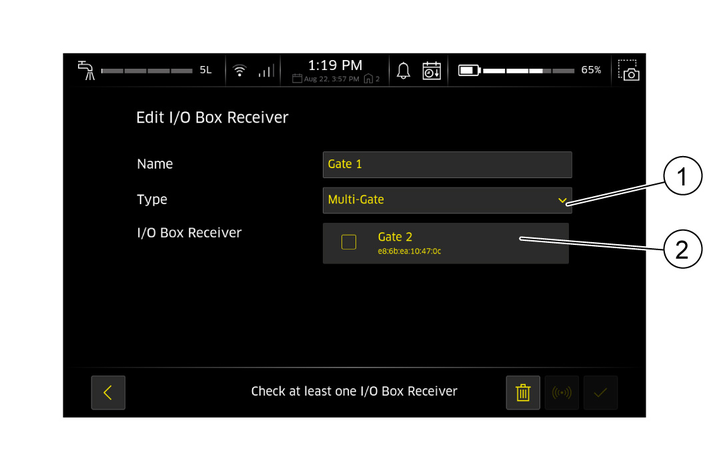

      Un type Multi-Gate offre la possibilité d'ouvrir plusieurs portes (gates) au sein d'une même zone. Cela signifie que lorsque le robot de nettoyage atteint une zone multi-portes, il déclenche la commande de porte de plusieurs récepteurs. Cela peut être un avantage lorsque plusieurs portes roulantes sont juxtaposées, parex. dans un coin.

      ---



      1. Nom
      2. Type

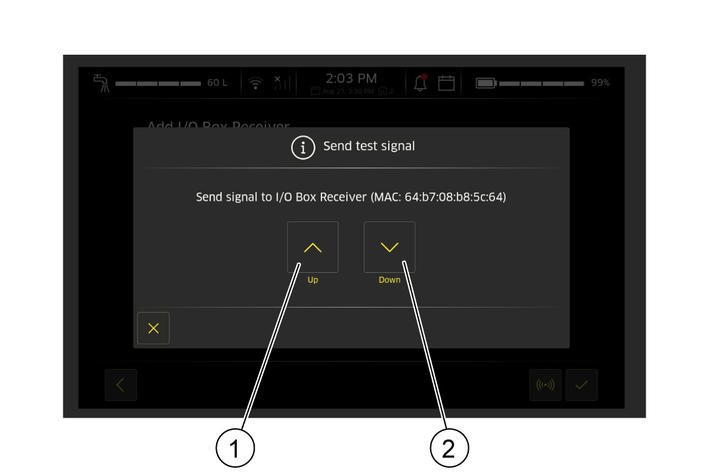

7. Tester le fonctionnement de l'émetteur à l'aide des touches vers le haut et vers le bas.

   ---



   1. Touche haut
   2. Bouton Bas

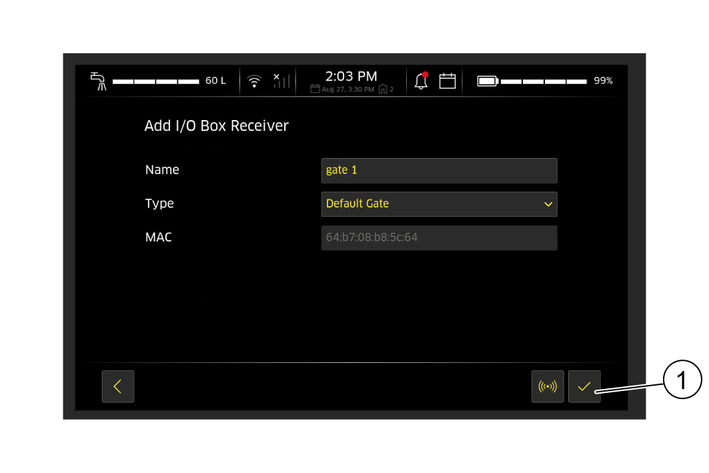

8. Confirmer la sélection en appuyant sur la coche.

   ---



   1. Coche

9. Étape 5 ... 8 pour d'autres récepteurs (portes roulantes).

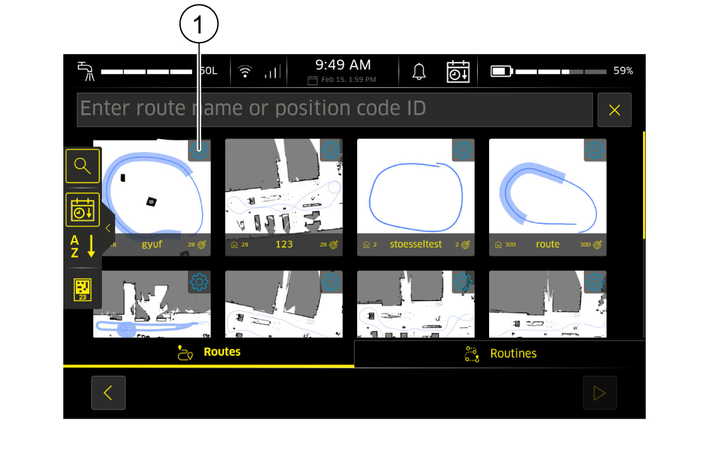

10. Passer à l'édition de cartes. Voir manuel d’utilisation du robot de nettoyage KIRA B 50.

11. Appuyer sur le symbole Réglages sur l'écran tactile.

    ---



    1. Icône Réglages

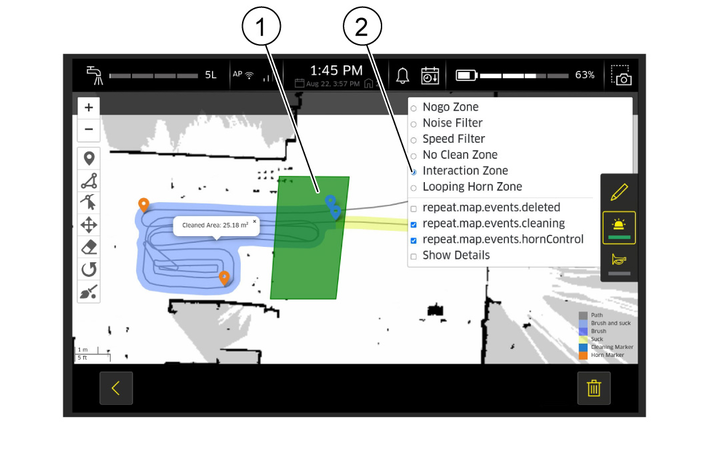

12. Créer une zone.

    ---



    1. Zone verte
    2. Zone d'interaction

    1. Ouvrir la sélection de zones. La zone verte définit la zone dans laquelle la commande de la porte se déclenche.

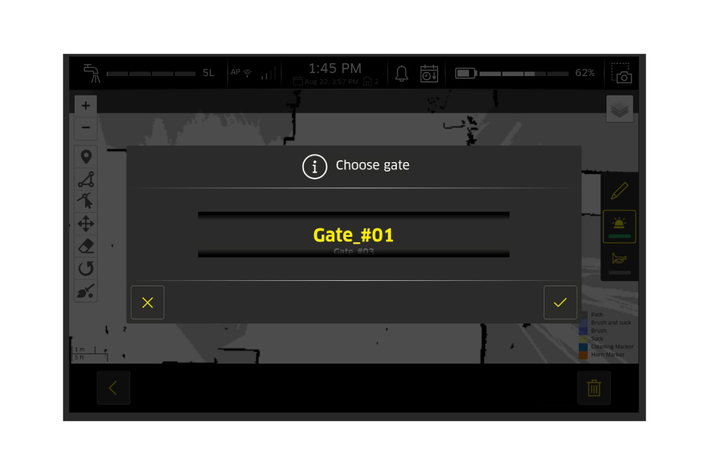

    2. Sélectionner une porte. Il n'y a pas d'attribution par défaut pour une zone, c'est-à-dire, si aucune porte n'est sélectionnée, la commande de porte ne répond pas dans la zone.

       ---



    3. Sélectionner « Zone d'interaction ».

En entrant dans la zone verte, le robot de nettoyage ouvre la porte qui lui a été attribuée.
