Lesen Sie vor dem Umbau diese Montageanleitung und die dem Gerät beiliegenden Sicherheitshinweise. Handeln Sie danach.

Bewahren Sie diese Montageanleitung und die Sicherheitshinweise für späteren Gebrauch oder für Nachbesitzer auf.

Der Umbausatz besteht aus:

Der Erweiterungssatz Rolltorsteuerung darf ausschließlich an Rolltoren mit Kraftbegrenzungseinrichtungen oder berührungslos wirkende Schutzeinrichtungen wie z. B. Tore des Typs C (oder D/E) nach DIN EN 12453 verwendet werden.

Der Erweiterungssatz Rolltorsteuerung für 2 Relais besteht aus 2  Modulen:

• KIRA Rolling Gate Control, Sender

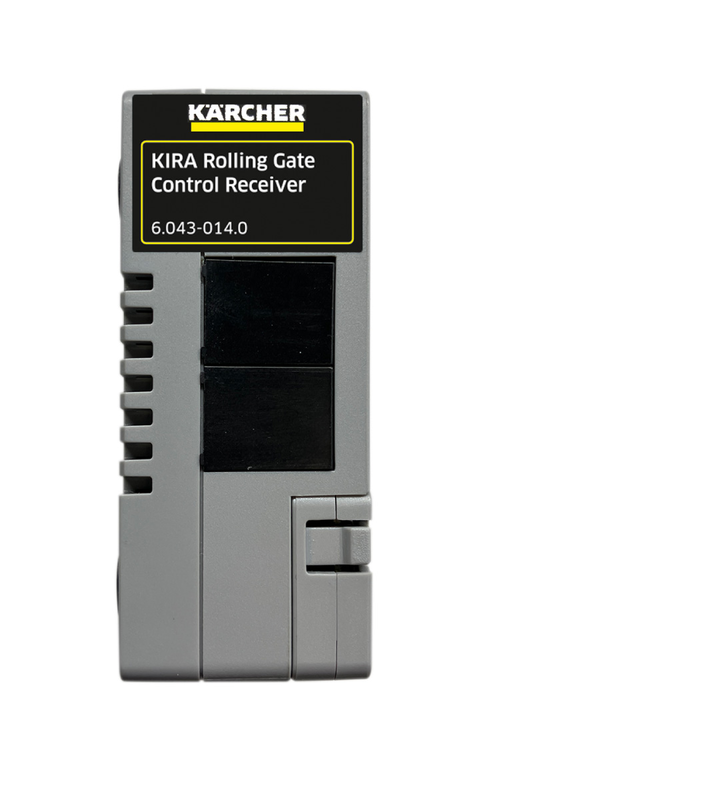

• KIRA Rolling Gate Control, Empfängermodul

Sender und Empfängermodul sind vom Benutzer zu montieren.

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Nähere Informationen finden Sie unter: www.kaercher.com/dealersearch

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".

Das Empfängermodul muss direkt neben dem Rolltor in einem Gehäuse untergebracht werden (Berührungsschutz).

Das Gehäuse ist nicht im Lieferumfang enthalten. Bei der Montage die Herstelleranleitung des Gehäuses beachten.

Voraussetzung:

• Neben dem Rolltor ist ausreichend Platz für das Empfängermodul vorhanden. Siehe Kapitel Technische Daten.

• Ein Stromanschluss für das Empfängermodul ist vorhanden.

1. Das Empfängermodul in das Gehäuse einbauen. Siehe Bedienungsanleitung des Gehäuses.

   ---



   1. Gehäuse
   2. Empfängermodul

2. Das Gehäuse mit dem Empfängermodul direkt neben dem Rolltor montieren. Siehe Bedienungsanleitung des Gehäuses.

3. Das Empfängermodul gemäß Schaltplan anschließen, wobei entweder an eine AC- oder eine DC-Spannungsversorgung angeschlossen werden kann. Die Anschlussmöglichkeiten können je nach Rolltor variieren.

   ---



1. Das Empfängermodul für den Einbau vorbereiten.

   ---



   1. Mikrocontroller-Einheit
   2. Gummistopfen

   1. Die Mikrocontroller-Einheit entfernen.

   2. 3 Gummistopfen entfernen.

2. Das Gehäuse öffnen.

   ---



   1. Innensechskantschlüssel, blau
   2. Schrauben

   1. 4 Schrauben mit dem mitgeliefertem blauen Innensechskantschlüssel lösen.

   2. 4 Schrauben entfernen.

   3. Das Gehäuse öffnen.

3. Das Innere des Gehäuses für den Einbau des DinRail-Adapters vorbereiten.

   ---



   1. Mutter mit Kunststoffabdeckung
   2. Kunststoffabdeckung
   3. Magnete

   1. Die Mutter mit Kunststoffabdeckung mit einem kleinen Schraubendreher entfernen.

   2. Die Kunststoffabdeckung mit einem kleinen Schraubendreher entfernen.

   3. 4 Magnete entfernen (optional). Sie werden für die DINRail-Montage nicht benötigt.

4. Den DinRail-Adapter mit 2 Schrauben M4×10 mit dem mitgeliefertem orangenen Innensechskantschlüssel befestigen.

   ---



5. Das Gehäuse schließen.

   ---



   1. Schrauben
   2. Gummistopfen
   3. Mikrocontroller-Einheit

   1. Das Gehäuse zuklappen.

   2. 4 Schrauben einsetzen.

   3. 4 Schrauben mit dem blauen Innensechskantschlüssel festziehen.

   4. 3 Gummistopfen einsetzen.

   5. Die Mikrocontroller-Einheit einsetzen.

6. Das Empfängermodul auf der Hutschiene im Klemmenkasten befestigen.

   ---



7. Das Empfängermodul gemäß Schaltplan (AC oder DC) anschließen.

   ---



1. Die Mikrocontroller-Einheit ausbauen.

2. Den Schalter der Mikrocontroller-Einheit drücken.

   ---



   Das Rolltor öffnet sich.
