      KIRA rolling gate control, receiver

      59802750 (12/24)

      Remarques générales

      Avant de procéder à la transformation, lisez ces instructions de montage et les consignes de sécurité jointes à l'appareil. Suivez ses instructions.

      Conservez ces instructions de montage et les consignes de sécurité pour une utilisation ultérieure ou pour le propriétaire suivant.

      Étendue de livraison

      Le kit de transformation se compose des pièces suivantes :

      Composants
      Désignation
      Nombre [pièces]
      6.043-019.0
      Récepteur
      1
      6.043-018.0
      Autocollant récepteur
      1
      5.980-275.0
      Instructions de montage commande de porte roulante, récepteur
      1
      5.980-277.0
      Consignes de sécurité Commande de porte roulante, récepteur
      1

      Remarque

      L'autocollant est prémonté à la livraison.

      Utilisation conforme

      Le kit d'extension Commande de porte roulante doit être utilisé exclusivement sur des portes roulantes équipés de dispositifs de limitation de force ou d'équipements de protection électro-sensibles, comme parex. les portes du type C (ou D/E) selon DIN EN 12453.

      Le kit d'extension Commande de portes roulantes pour 2 relais se compose de 2 modules :

      • Commande de portes roulantes KIRA, émetteur

      • Commande de portes roulantes KIRA, module de réception

      L'émetteur et le module de réception doivent être montés par l'utilisateur.

      Protection de l'environnement

      Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

      Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

      Remarques concernant les matières composantes (REACH)

      Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

      Accessoires et pièces de rechange

      Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

      Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

      Garantie

      Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat.

      Vous trouverez de plus amples informations sous : www.kaercher.com/dealersearch

      Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ».

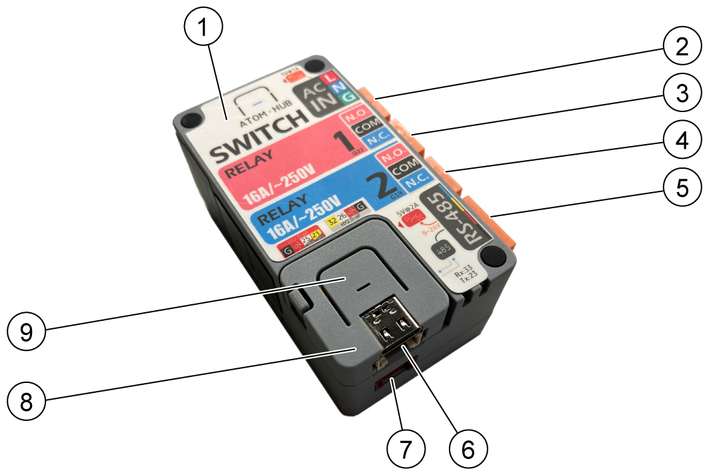

      Description de l'appareil


      1. Module de réception
      2. Borne pour le raccordement de l'entrée CA
      3. Borne pour le raccordement de relais 1
      4. Borne pour le raccordement de relais 2
      5. Borne pour le raccordement de l'entrée CC
      6. Sortie supplémentaire
      7. Entrée supplémentaire
      8. Unité de microcontrôleur
      9. Touche d'unité de microcontrôleur
      10. Clé six pans, bleue
      11. Clé six pans, orange

      Monter le module de réception dans le boîtier

      Le module de réception doit être placé directement à côté de la porte roulante dans un boîtier (protection anti-contact).

      Le boîtier n’est pas compris dans l’étendue de la livraison. Lors du montage, respecter les instructions du fabricant du boîtier.

      Conditions requises :

      • Il y a suffisamment de place à côté de la porte roulante pour le module de réception. Voir chapitre Caractéristiques techniques.

      • Une prise de courant est disponible pour le module de réception.

      1. Monter le module de réception dans le boîtier. Voir le mode d'emploi du boîtier.

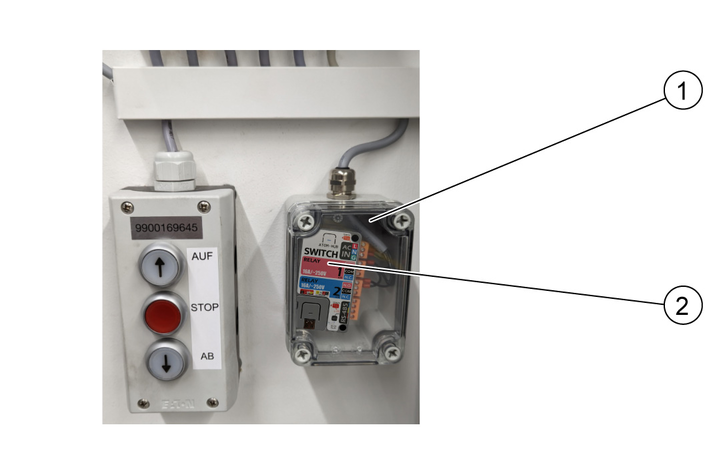

        1. Boîtier
        2. Module de réception
      2. Monter le boîtier avec le module de réception directement à côté de la porte roulante. Voir le mode d'emploi du boîtier.

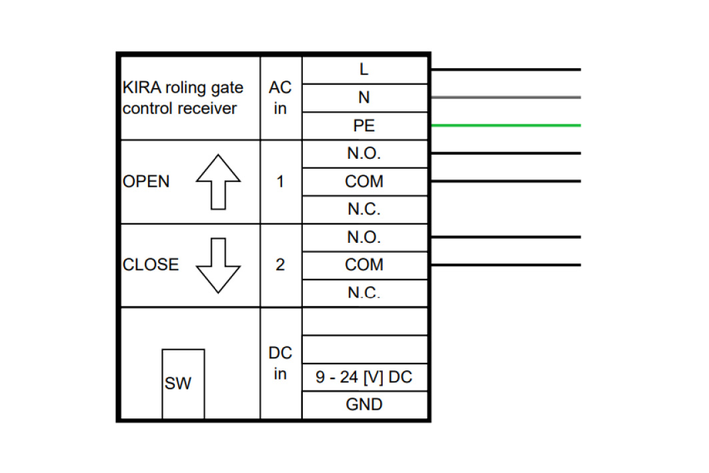

      3. Raccorder le module de réception conformément au schéma de câblage, en le raccordant soit à une alimentation en courant alternatif, soit à une alimentation en courant continu. Les possibilités de raccordement peuvent varier en fonction de la porte roulante.


      Monter le module de réception dans la boîte à bornes

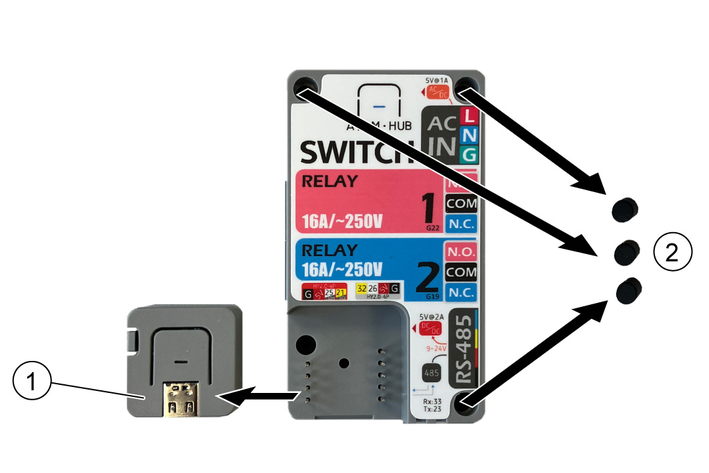

      1. Préparer le module de réception pour le montage.


        1. Unité de microcontrôleur
        2. Bouchons en caoutchouc
        1. Retirer l'unité de microcontrôleur.

        2. 3 Retirer le bouchon en caoutchouc.

      2. Ouvrir le boîtier.

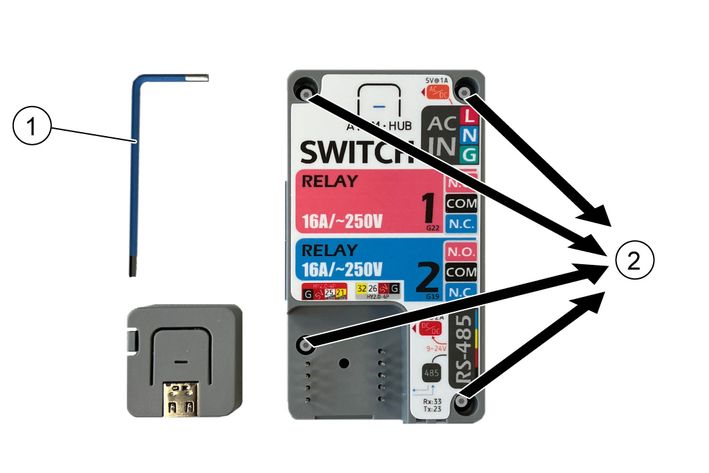

        1. Clé six pans, bleue
        2. Vis
        1. 4 Desserrer les vis à l'aide de la clé bleue à six pans creux fournie.

        2. Retirer 4 vis.

        3. Ouvrir le boîtier.

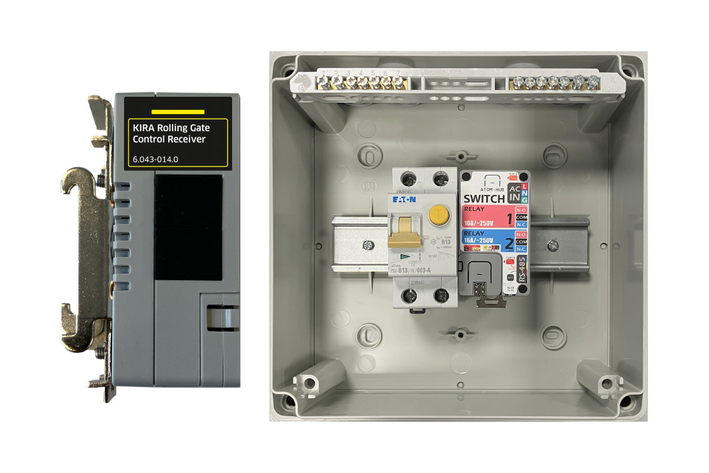

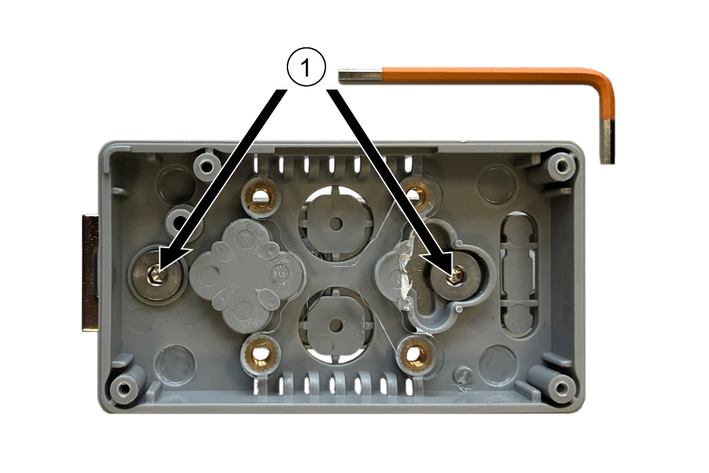

      3. Préparer l'intérieur du boîtier pour le montage de l'adaptateur DinRail.

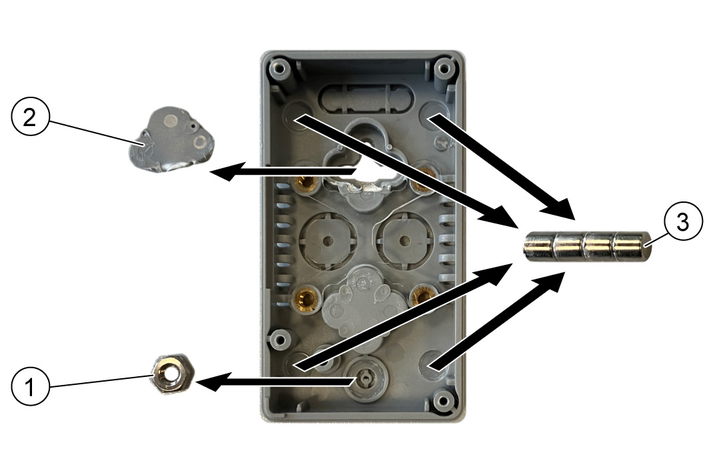

        1. Écrou avec cache en plastique
        2. Cache en plastique
        3. Aimants
        1. Retirer l'écrou avec le cache en plastique à l'aide d'un petit tournevis.

        2. Retirer le cache en plastique à l'aide d'un petit tournevis.

        3. 4 Retirer les aimants (en option). Ils ne sont pas nécessaires pour le montage DINRail.

      4. Fixer l'adaptateur DinRail avec 2 vis M4×10 à l'aide de la clé pour vis à six pans creux orange fournie.


      5. Fermer le boîtier.

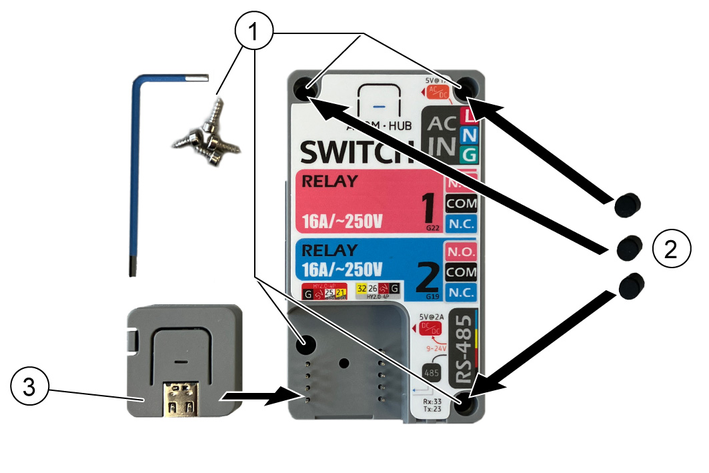

        1. Vis
        2. Bouchons en caoutchouc
        3. Unité de microcontrôleur
        1. Fermer le boîtier.

        2. 4 Mettre en place les vis.

        3. 4 Serrer les vis à l'aide de la clé bleue à six pans creux bleue fournie.

        4. 3 Mettre en place les bouchons en caoutchouc.

        5. Mettre en place l'unité de microcontrôleur.

      6. Fixer le module de réception sur le rail symétrique dans la boîte à bornes.


      7. Raccorder le module de réception conformément au schéma de câblage (CA ou CC).


      Test de fonctionnement

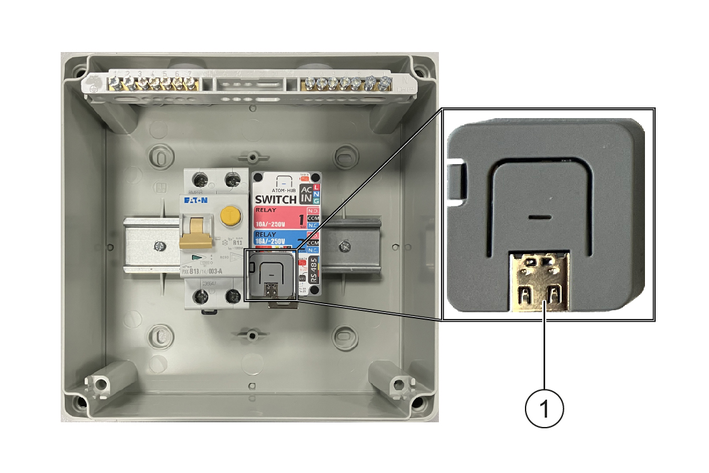

      1. Démonter l'unité de microcontrôleur.

      2. Appuyer sur l'interrupteur de l'unité de microcontrôleur.


        La porte roulante s'ouvre.

      Caractéristiques techniques



      Raccordement électrique
      Tension du secteur
      220 ... 240 V
      Tension d'entrée (CC)
      9 ... 24 V
      Tension d'entrée (CA)
      100-240 V
      Relais interne Tension de commutation
      250 V
      Relais internes Intensité du courant
      16 A
      Phase
      1 ~
      Fréquence
      50-60 Hz
      Puissance raccordée
      0,6 kW
      Classe de protection
      IPX4
      Dimensions et poids
      Largeur
      40 mm
      Profondeur
      30 mm
      Hauteur
      72 mm

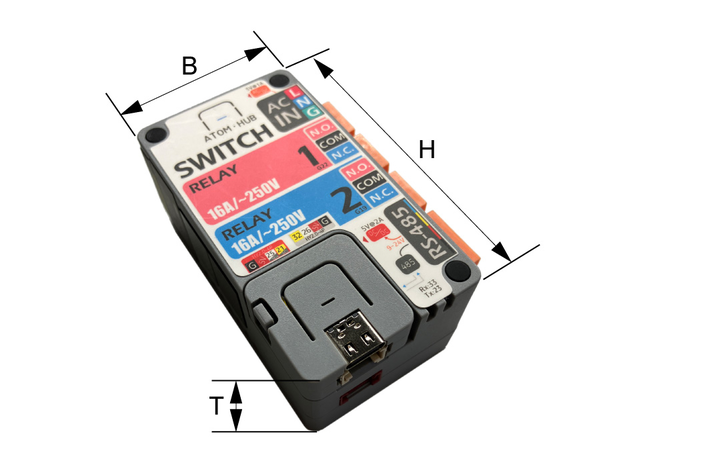

      Dimensions, module de réception de commande de porte roulante
