Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinformation innan du använder din apparat första gången. Följ alla anvisningar.

Förvara båda häftena för framtida bruk eller för nästa ägare.

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladdningsbara batterier och olja, som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Rengöringsarbeten som orsakar oljehaltigt avloppsvatten, t.ex. motortvätt och underredestvätt får endast utföras på tvättplatser med oljeavskiljare.

Arbeten med rengöringsmedel får endast utföras på vattentäta arbetsytor med anslutning till smutsvattenskanalisationen. Låt inte rengöringsmedel tränga in i vattendrag eller i jordmånen.

I en del länder är det inte tillåtet att hämta vatten från allmänna vattendrag.

Aktuell information om ämnen finns på: www.kaercher.de/REACH

Denna högtrycksrengörare får endast användas i privathushåll.

Högtrycksrengöraren är avsedd för rengöring av maskiner, fordon, byggnationer, verktyg, fasader, terasser, trädgårdsredskap osv. med högtrycksvattenstråle.

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

I den här bruksanvisningen beskrivs den maximala utrustningen. Leveransens omfattning varierar beroende på modell (se förpackning).

---

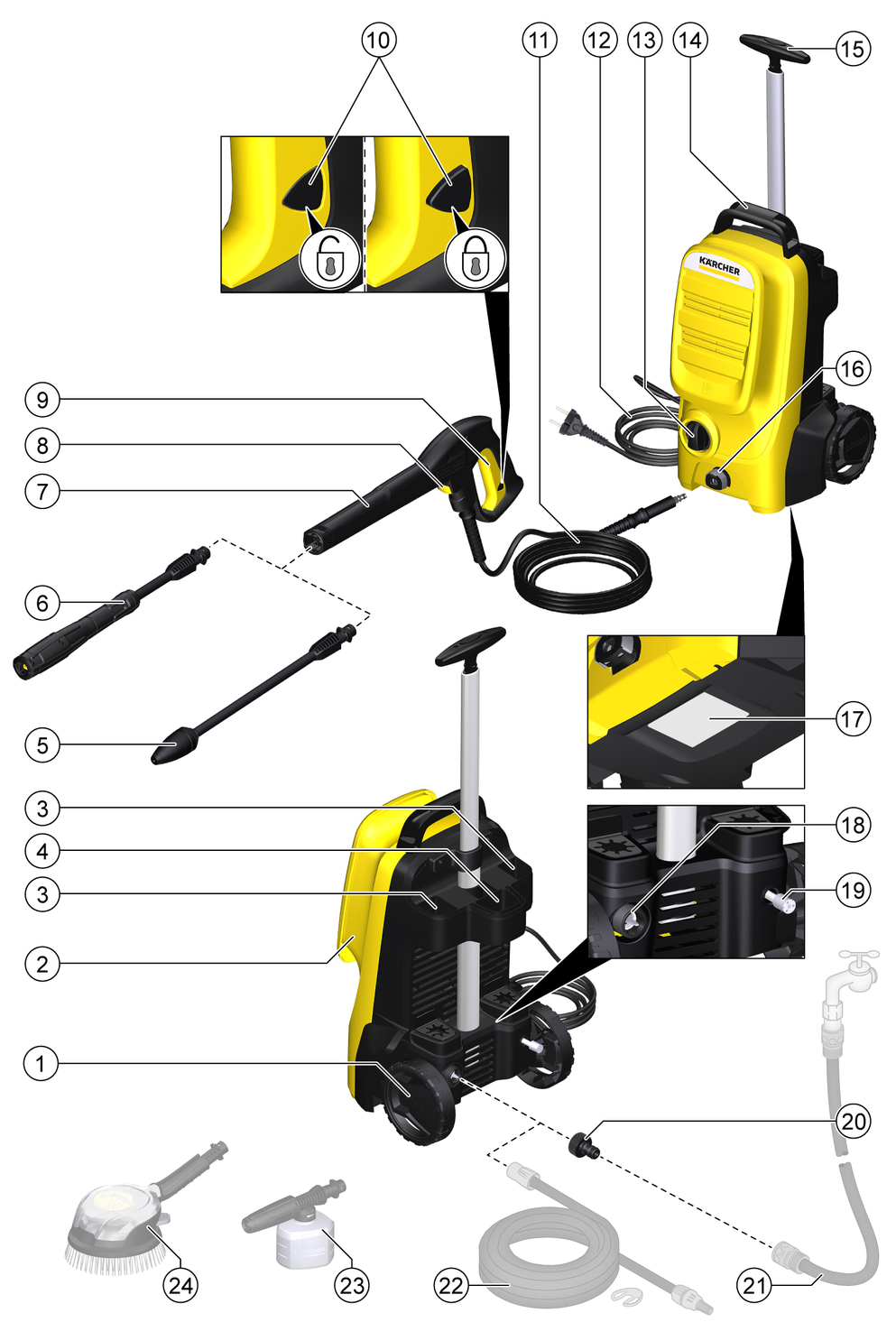

1. Transporthjul
2. Förvaring för högtrycksslang och nätkabel
3. Förvaring för strålrör
4. Förvaring för spolhandtag
5. Strålrör med smutsfräs för svår smuts
6. Strålrör Vario Power för de vanligaste rengöringsuppgifterna. Arbetstrycket kan ökas steglöst från SOFT till HARD. För att ställa in arbetstrycket släpper du högtryckspistolens spak och vrider strålröret till önskat läge. När strålröret är vridet till anslag i riktningen SOFT kan rengöringsmedlet doseras.
7. Spolhandtag
8. Knapp för lossning av högtrycksslangen från spolhandtaget
9. Spak spolhandtag
10. Spolhandtagets lås
11. Högtrycksslang
12. Nätkabel med nätkontakt
13. Maskinens strömbrytare ”0/OFF”/”I/ON”
14. Bärhandtag
15. Transporthandtag, utdragbart
16. Koppling för högtrycksslang
17. Typskylt
18. Vattenanslutning med inbyggd sil
19. Sugslang för rengöringsmedel (med filter)
20. Koppling för vattenanslutning
21. ** Trädgårdsslang (vävförstärkt, diameter minst 1/2 tum (13 mm), längd minst 7,5 m, med snabbkoppling som erbjuds i handeln)
22. ** KÄRCHER sugslang för vattenförsörjning från öppna behållare (beställningsnummer 2.643-100.0)
23. *Skummunstycke med rengöringsmedelsbehållare: Rengöringsmedlet sugs upp ur behållaren och ett kraftfullt rengöringsmedelsskum bildas.
24. *Roterande borste (t.ex. för biltvätt)

* Tillval, ** behövs dessutom

Strömbrytaren förhindrar att maskinen startas av misstag.

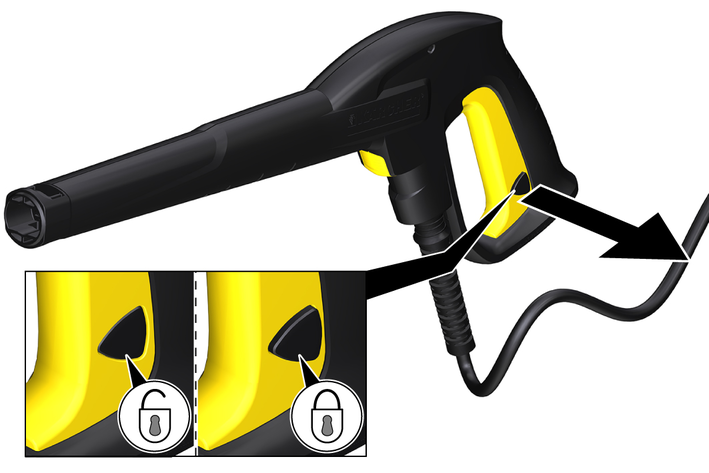

Spärren låser spolhandtaget spak och förhindrar att maskinen startas av misstag.

När handtaget på spolhandtaget släpps kopplas högtryckspumpen från av en tryckbrytare som stoppar högtrycksstrålen. När man trycker in handtaget kopplas pumpen till igen.

Montera de lösa delarna på maskinen före idrifttagningen.

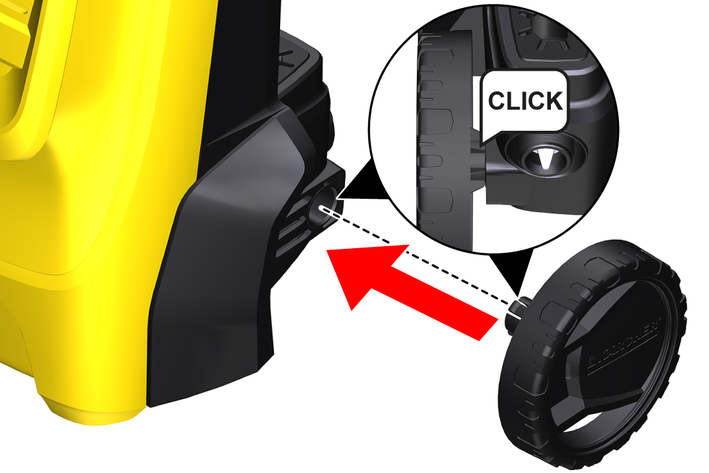

1. Montera hjulen på maskinen och fäst dem.

   ---

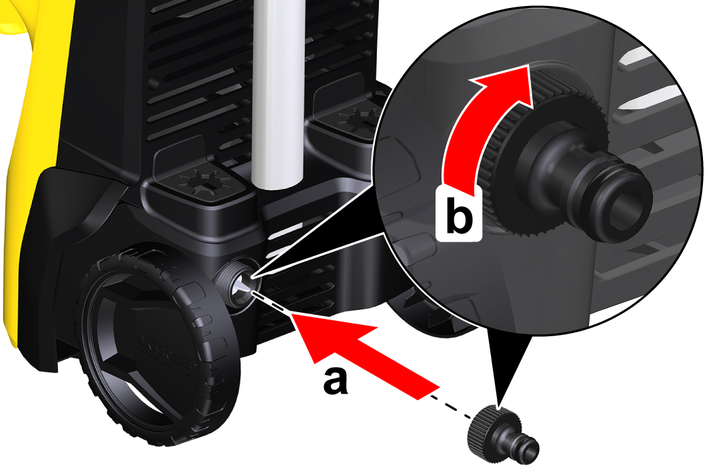

1. Skruva fast kopplingen för vattenanslutningen på maskinens vattenanslutning.

   ---



1. Ställ maskinen på ett jämnt underlag.

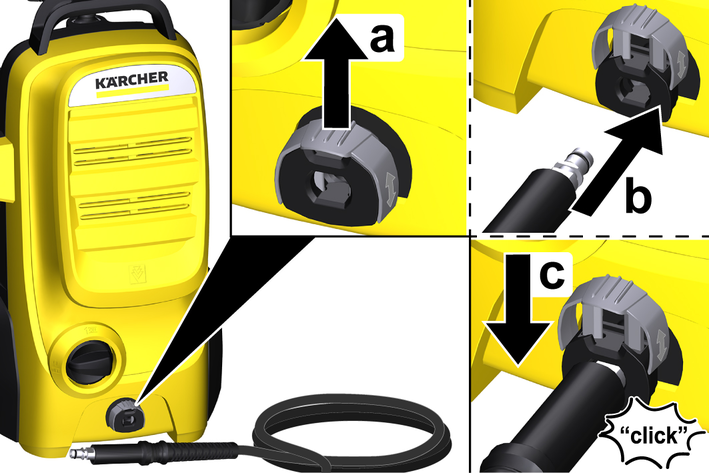

2. Anslut högtrycksslangen till apparaten.

   1. Dra ut klämman på kopplingen.

   2. Stick in högtrycksslangen i kopplingen.

   3. För in klämman i kopplingen.

      ---

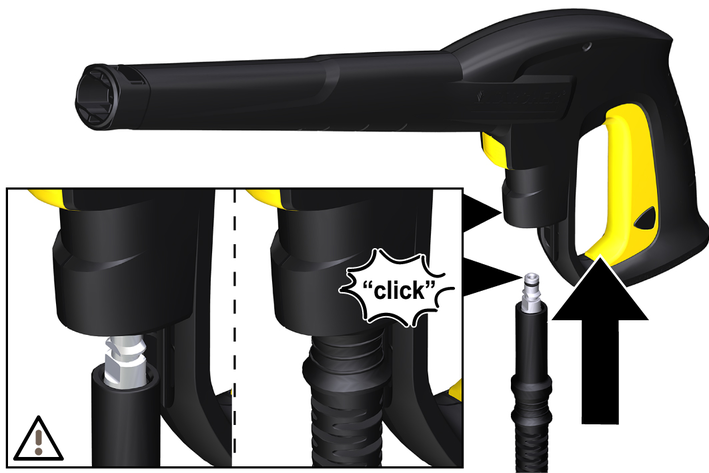

3. Stick in högtrycksslangen i spolhandtaget tills den hakar fast med ett hörbart klick.

   Hänvisning

   Var noga med att nippeln ligger rätt.

   ---



4. Dra i högtrycksslangen för att kontrollera att allt sitter ordentligt.

5. Anslut nätkontakten till eluttaget.

Anslutningsvärden, se typskylten eller kapitel Tekniska data.

Beakta vattenleverantörens anvisningar och föreskrifter.

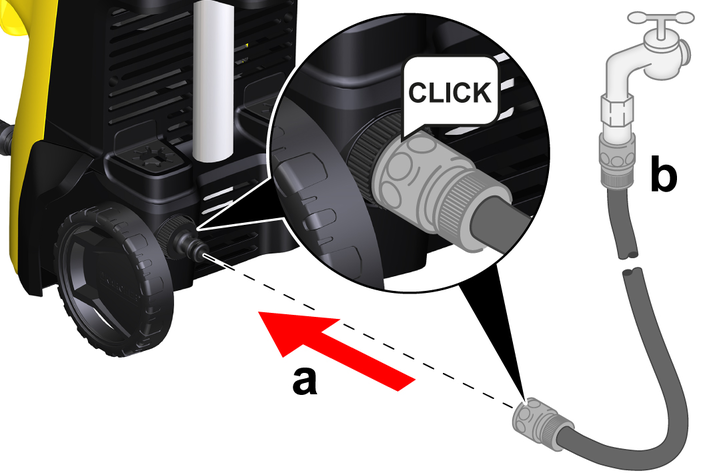

1. Stick in trädgårdsslangen i kopplingen för vattenanslutning.

2. Anslut trädgårdsslangen till vattenledningen.

3. Öppna vattenkranen helt.

   ---



Denna högtryckstvätt är tillsammans med KÄRCHERs sugslang med backventil (specialtillbehör, beställningsnr 2.643-100) lämpad att suga upp ytvatten t.ex. ur regntunnor eller dammar (max. insugningshöjd anges i kapitlet Tekniska data).

Vid sugdrift behövs inte kopplingen för vattenanslutningen.

1. Fyll sugslangen med vatten.

2. Skruva fast sugslangen på maskinens vattenanslutning och häng ner den i vattenkällan (till exempel en regntunna).

1. Starta maskinen ”I/ON”.

2. Lås upp spolhandtagets spak.

3. Tryck in spolhandtagets spak.

   Maskinen slås på.

4. Kör maskinen högst 2 minuter tills vattnet kommer ut ur spolhandtaget utan luftbubblor.

5. Släpp spolhandtagets spak.

6. Lås spolhandtagets spak.

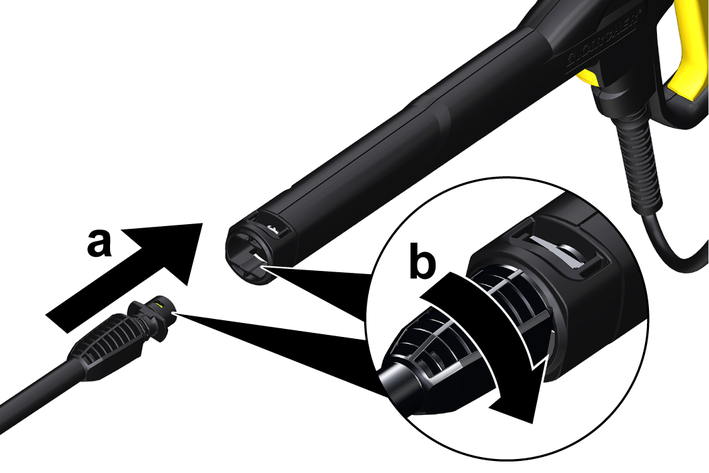

1. Stick in strålröret i spolhandtaget och fäst det genom att vrida det 90°.

   ---



2. Starta maskinen (”I/ON”).

3. Lås upp spolhandtagets spak.

4. Tryck in spolhandtagets spak.

   Maskinen slås på.

1. Stick in tvättborsten i spolhandtaget och fäst den genom att vrida den 90°.

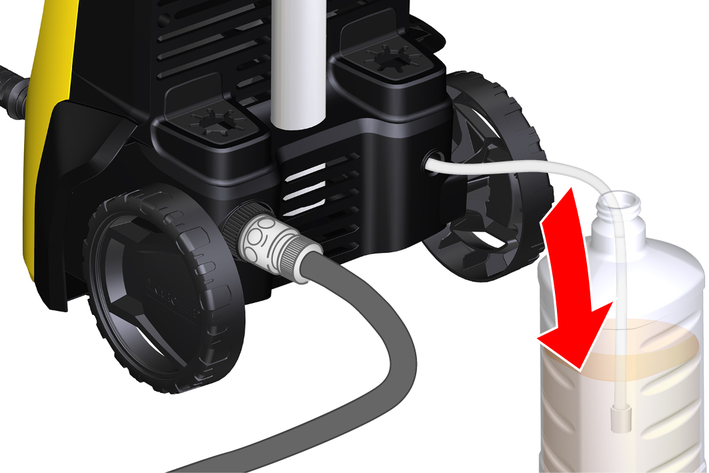

1. Dra ut önskad längd på sugslangen för rengöringsmedel ur kåpan.

   ---



2. Häng slangen för rengöringsmedel i en behållare med rengöringsmedelslösning.

3. Använd strålröret Vario Power.

4. Vrid strålröret i riktning ”SOFT” till anslag.

   Under drift blandas rengöringsmedelslösningen in i vattenstrålen.

5. Använd skummunstycket vid behov.

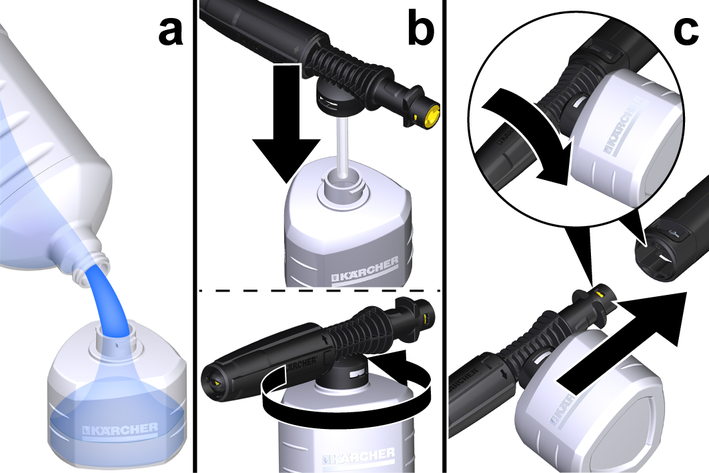

   1. Fyll på rengöringsmedelstanken med rengöringsmedelslösningen. Observera doseringsangivelsen på rengöringsmedlets förpackning.

   2. Anslut skummunstycket till behållaren för rengöringsmedel.

   3. Stick in skummunstycket i spolhandtaget och fäst det genom att vrida det 90°.

      ---



1. Spruta sparsamt med rengöringsmedel på den torra ytan och låt verka (inte torka).

2. Spola bort den upplösta smutsen med högtrycksstrålen.

1. Spola maskinen i 30 sekunder med klart vatten.

1. Släpp spolhandtagets spak.

   Om spaken släpps stängs maskinen av. Högtrycket i systemet bibehålls.

2. Lås spolhandtagets spak.

   ---



3. Stäng av maskinen vid arbetspauser över 5 minuter ”0/OFF”.

1. Släpp spolhandtagets spak.

2. Stäng vattenkranen.

3. Tryck in spolhandtagets spak i 30 sekunder.

   Det återstående trycket i systemet reduceras.

4. Släpp spolhandtagets spak.

5. Lås spolhandtagets spak.

6. Koppla från maskinen från vattenförsörjningen.

7. Stäng av maskinen ”0/OFF”.

8. Dra ut strömkontakten ur uttaget.

1. Lyft maskinen på bärhandtaget och bär den.

1. Dra ut transporthandtaget tills det hakar i så det hörs.

2. Dra maskinen i transporthandtaget.

1. Säkra maskinen så att den inte kan glida eller tippa.

1. Parkera maskinen på ett jämnt underlag.

2. Lossa strålrörets från spolhandtaget.

3. Tryck på frånskiljningsknappen på spolhandtaget och lossa högtrycksslangen från spolhandtaget.

4. Skruva av högtrycksslangen från apparaten.

5. Förvara högtrycksslangen på apparaten.

6. Förvara nätkabeln och tillbehöret på apparaten.

Observera ytterligare information före längre förvaring, se kapitlet Skötsel och underhåll.

Följande måste uppfyllas:

• Maskinen har kopplats bort från vattenförsörjningen.

• Högtrycksslangen har tagits bort.

1. Starta maskinen ”I/ON”.

2. Vänta högst 1 minut tills det inte längre kommer ut vatten ur högtrycksanslutningen.

3. Stäng av maskinen.

4. Förvara maskinen med alla tillbehör i frostsäkert utrymme.

Maskinen är underhållsfri, dvs. inga regelbundna underhållsarbeten behöver genomföras.

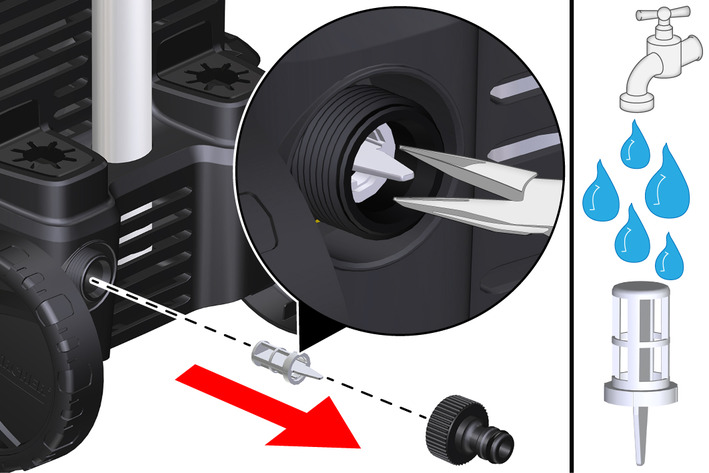

Rengör vid behov silen i vattenanslutningen.

1. Ta bort kopplingen på vattenanslutningen.

2. Dra ut silen med en plattång.

3. Rengör silen under rinnande vatten.

   ---



4. Sätt silen i vattenanslutningen.

Rengör rengöringsmedelsfiltret före längre förvaring.

1. Dra av filtret från sugslangen för rengöringsmedlet.

2. Rengör filtret under rinnande vatten.

   ---



Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här kontaktar du auktoriserad kundtjänst.

• Maskinen fungerar inte

• Inget tryck skapas i maskinen

• Kraftiga tryckvariationer

• Maskinen otät

• Rengöringsmedel sugs inte in

Åtgärd:

1. Tryck in spolhandtagets spak.

   Maskinen slås på.

2. Kontrollera om den angivna spänningen på typskylten överensstämmer med strömkällans spänning.

3. Kontrollera att nätkabeln inte är skadad.

Orsak:

Vattentillförseln är för låg

Åtgärd:

1. Öppna vattenkranen helt.

2. Kontrollera att vattentillflödet levererar tillräcklig mängd vatten.

Orsak:

Silen i vattenanslutningen är smutsig.

Åtgärd:

1. Dra ut silen i vattenanslutningen med en plattång.

2. Rengör silen under rinnande vatten.

Orsak:

Det finns luft i maskinen.

Åtgärd:

1. Avlufta maskinen:

   1. Starta maskinen utan högtrycksslang och vänta 2 minuter tills vattnet kommer ut ur högtrycksanslutningen utan luftbubblor.

   2. Stäng av maskinen.

   3. Anslut högtrycksslangen.

   4. Observera max. insugningshöjd vid sugdrift (se kapitlet Tekniska data).

Åtgärd:

1. Rengör högtrycksmunstycket:

   1. Ta bort smuts från munstyckshålen med en nål.

   2. Skölj högtrycksmunstycket framifrån med vatten.

2. Kontrollera vattentillflödesmängden.

Åtgärd:

1. En lätt otäthet på maskinen är normalt. Kontakta auktoriserad kundtjänst om det finns stora otätheter.

Åtgärd:

1. Använd Vario Power-strålröret och vrid det i riktningen ”SOFT” till anslag.

2. Rengör filtret på sugslangen för rengöringsmedel.

3. Kontrollera att sugslangen för rengöringsmedel inte är knäckt.

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

För mer information, se: www.kaercher.com/dealersearch

Ytterligare garantiinformation (om tillgänglig) finns i serviceområdet på din lokala Kärcher-webbplats under "Nedladdningar".

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Högtryckstvätt

Typ: 1.639-xxx

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

EN IEC 63000:2018

EN 55014-1: 2017

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

2000/14/EG: Bilaga V

Uppmätt: 89

Garanterad: 92

Undertecknarna agerar på uppdrag av och med ledningens godkännande.

---

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

D-71364 Winnenden (Germany)

Tfn: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 1.10.2020
