Läs igenom den här säkerhetsinformationen och den här bruksanvisningen i original innan du använder maskinen för första gången. Följ anvisningarna. Spara bruksanvisningen i original för senare bruk eller för nästa ägare.

• Förutom anvisningarna i bruksanvisningen ska lagstiftarens allmänna säkerhets- och skyddsföreskrifter följas.

• Varnings- och informationsskyltar på maskinen innehåller viktig information för en riskfri drift.

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladdningsbara batterier och olja som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för en korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Rengöringsarbeten som orsakar oljehaltigt avloppsvatten, t.ex. motortvätt och underredestvätt får endast utföras på tvättplatser med oljeavskiljare.

Arbeten med rengöringsmedel får endast utföras på vattentäta arbetsytor med anslutning till smutsvattenskanalisationen. Låt inte rengöringsmedel tränga in i vattendrag eller i jordmånen.

Aktuell information om innehållet finns på: www.kaercher.de/REACH

Denna högtrycksrengörare får endast användas i privathushåll.

Högtrycksrengöraren är avsedd för rengöring av maskiner, fordon, byggnationer, verktyg, fasader, terasser, trädgårdsredskap osv. med högtrycksvattenstråle.

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

---

---

1. Koppling för vattenanslutning
2. Vattenanslutning med inbyggd sil
3. Sugslang för rengöringsmedel
4. Nätkabel med nätkontakt
5. Slangtrumma
6. Hållare för slangvinda
7. Fixering för högtrycksslang
8. Förvaring för spolhandtag
9. Strålrör Vario Power för de vanligaste rengöringsuppgifternaArbetstrycket kan ökas steglöst från SOFT till HARD. För att ställa in arbetstrycket släpper du spaken på handsprutpistolen och vrider strålröret till önskat läge. När strålröret är vridet till anslag i riktningen SOFT kan rengöringsmedlet doseras.
10. Strålrör smutsfräs för svår smuts
11. Spolhandtag
12. Klämma för att ansluta / lossa högtrycksslangen
13. Spak spolhandtag
14. Spolhandtagets lås
15. Högtrycksslang
16. Förvaring för strålrör
17. Transporthandtag
18. Förvaring för högtrycksslang / nätkabel
19. Transporthjul
20. Maskinens strömbrytare ”0/OFF”/”I/ON”
21. Högtrycksanslutning
22. Typskylt
23. Skruvar
24. Klämma för högtrycksslang
25. ** Trädgårdsslang (vävförstärkt, diameter minst 1/2 tum (13 mm), längd minst 7,5 m, med snabbkoppling som erbjuds i handeln)

** behövs dessutom

Strömbrytaren förhindrar att maskinen startas av misstag.

Spärren låser spolhandtaget spak och förhindrar att maskinen startas av misstag.

När handtaget på spolhandtaget släpps kopplas högtryckspumpen från av en tryckbrytare som stoppar högtrycksstrålen. När man trycker in handtaget kopplas pumpen till igen.

Montera de lösa delarna på maskinen före idrifttagningen.

Var beredd med de medföljande skruvarna och en passande skruvdragare.

1. Snäpp fast hjulen på maskinen.

   ---



1. Fäst transporthandtaget.

2. Fäst transporthandtaget med 4 skruvar.

   ---



1. Sätt i förvaringen för högtryckspistolen i fästet på maskinen.

2. Håll förvaringen i ändläget och fäst den med en skruv.

   ---



1. Sätt i förvaringen för strålröret i fästet på maskinen.

2. Håll förvaringen i ändläget och fäst den med en skruv.

   ---



Maskiner utan slangtrumma

1. Sätt i förvaringen för högtrycksslangen / nätkabeln utifrån strålröret i fästet på transporthandtaget.

2. Håll förvaringen i ändläget och fäst den med en skruv.

   ---



Maskiner med slangtrumma

1. Fäst hållaren för slangtrumman.

2. Säkra hållaren med 2 skruvar.

   ---



3. Fäst slangtrumman.

   Slangtrumman hakar fast.

   ---



1. Skruva fast kopplingen för vattenanslutningen på maskinens vattenanslutning.

   ---



1. Ställ maskinen på ett jämnt underlag.

2. Rulla av högtrycksslangen och lös upp eventuella öglor och vridningar.

   Hänvisning

   Maskiner med slangtrumma: Under drift måste högtrycksslangen vara helt avrullad från slangtrumman.

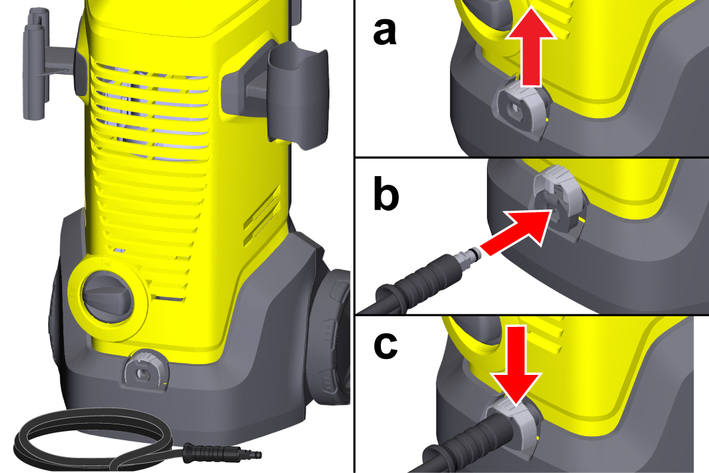

3. Anslut högtrycksslangen till apparaten.

   1. Dra upp klämman på kopplingen.

   2. Stick in högtrycksslangen i kopplingen.

   3. Tryck klämman på kopplingen nedåt.

      ---



4. Anslut högtrycksslangen till spolhandtaget.

   1. Tryck ihop klämman.

   2. Dra ut klämman.

   3. Sätt i högtrycksslangen.

   4. Tryck in klämman tills den hakar fast.

      ---



5. Dra i högtrycksslangen för att kontrollera att allt sitter ordentligt.

6. Anslut nätkontakten till eluttaget.

Anslutningsvärden, se typskylten eller kapitel Tekniska data.

Beakta vattenleverantörens anvisningar och föreskrifter.

1. Stick in trädgårdsslangen i kopplingen för vattenanslutning.

   ---



2. Anslut trädgårdsslangen till vattenledningen.

3. Öppna vattenkranen helt.

1. Stick in strålröret i spolhandtaget och fäst det genom att vrida det 90°.

   ---



2. Starta maskinen (”I/ON”).

3. Lås upp spolhandtagets spak.

4. Tryck in spolhandtagets spak.

   Maskinen slås på.

1. Dra ut önskad längd på sugslangen för rengöringsmedel ur kåpan.

   ---



2. Häng insugningsslangen för rengöringsmedel i en behållare med rengöringsmedelslösning.

3. Använd strålröret Vario Power.

4. Vrid strålröret till läget ”SOFT” till anslag.

   Under drift blandas rengöringsmedelslösningen in i vattenstrålen.

1. Spruta sparsamt med rengöringsmedel på den torra ytan och låt verka (inte torka).

2. Spola bort den upplösta smutsen med högtrycksstrålen.

1. Spola maskinen i 30 sekunder med klart vatten.

1. Släpp spolhandtagets spak.

   Om spaken släpps stängs maskinen av. Högtrycket i systemet bibehålls.

2. Lås spolhandtagets spak.

   ---



3. Stäng av maskinen vid arbetspauser över 5 minuter ”0/OFF”.

1. Släpp spolhandtagets spak.

2. Stäng vattenkranen.

3. Tryck in spolhandtagets spak i 30 sekunder.

   Det återstående trycket i systemet reduceras.

4. Släpp spolhandtagets spak.

5. Lås spolhandtagets spak.

6. Stäng av maskinen ”0/OFF”.

7. Koppla från maskinen från vattenförsörjningen.

8. Dra ut nätkontakten ur eluttaget.

1. Dra maskinen i transporthandtaget.

1. Säkra maskinen så att den inte kan glida eller tippa.

1. Parkera maskinen på ett jämnt underlag.

2. Lossa högtrycksslangen från spolhandtaget.

3. Lossa strålrörets från spolhandtaget.

4. Förvara båda strålrören och spolhandtaget i de passande förvaringarna.

5. Skruva av högtrycksslangen från maskinen.

6. Förvara högtrycksslangen.

   Maskiner utan slangtrumma

   Förvara högtrycksslangen på apparaten.

   Maskiner med slangtrumma

   1. Stick in högtrycksslangens ena ände i öppningen på slangtrummans framsida.

   2. Vrid veven för att rulla upp högtrycksslangen.

   3. Styr då högtrycksslangen med den andra handen.

      ---



   4. Använd klämman för högtrycksslangen och fäst den upplindade högtrycksslangen på slangvindan.

      ---



7. Förvara nätkabeln på maskinen.

Före längre förvaring måste ytterligare anvisningar beaktas, se kapitel Skötsel och underhåll.

Följande måste uppfyllas:

• Maskinen har kopplats bort från vattenförsörjningen.

• Högtrycksslangen har tagits bort.

1. Starta maskinen ”I/ON”.

2. Vänta högst 1 minut tills det inte längre kommer ut vatten ur högtrycksanslutningen.

3. Stäng av maskinen.

4. Förvara maskinen med alla tillbehör i frostsäkert utrymme.

Maskinen är underhållsfri, dvs. inga regelbundna underhållsarbeten behöver genomföras.

Rengör silen i vattenanslutningen vid behov.

1. Skruva av kopplingen från vattenanslutningen.

2. Dra ut silen.

   ---



3. Rengör silen under rinnande vatten.

4. Sätt silen i vattenanslutningen.

Rengör rengöringsmedelsfiltret före längre förvaring.

1. Dra av filtret från sugslangen för rengöringsmedlet.

2. Rengör filtret under rinnande vatten.

   ---



Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

• Maskinen fungerar inte

• Inget tryck skapas i maskinen

• Kraftiga tryckvariationer

• Maskinen otät

• Rengöringsmedel sugs inte in

Åtgärd:

1. Tryck in spolhandtagets spak.

   Maskinen slås på.

2. Kontrollera om den angivna spänningen på typskylten överensstämmer med strömkällans spänning.

3. Kontrollera att nätkabeln inte är skadad.

Orsak:

Vattentillförseln är för låg.

Åtgärd:

1. Öppna vattenkranen helt.

2. Kontrollera att vattentillflödet levererar tillräcklig mängd vatten.

3. Kontrollera inställningen på stålröret.

Orsak:

Silen i vattenanslutningen är smutsig.

Åtgärd:

1. Dra ut silen i vattenanslutningen med en plattång.

2. Rengör silen under rinnande vatten.

   ---



Orsak:

Det finns luft i maskinen.

Åtgärd:

1. Avlufta maskinen:

   1. Starta maskinen utan anslutet strålrör i högst 2 minuter.

   2. Tryck in spolhandtaget och vänta tills vattnet kommer ut ur spolhandtaget utan luftbubblor.

   3. Anslut stålröret.

Åtgärd:

1. Rengör högtrycksmunstycket:

   1. Ta bort smuts från munstyckshålen med en nål.

   2. Skölj högtrycksmunstycket framifrån med vatten.

2. Kontrollera vattentillflödesmängden.

Åtgärd:

1. En lätt otäthet på maskinen är normalt. Kontakta auktoriserad kundtjänst om det finns stora otätheter.

Åtgärd:

1. Använd Vario Power-strålröret och vrid det i riktningen ”SOFT” till anslag.

2. Rengör filtret på insugningsslangen för rengöringsmedel.

3. Kontrollera att insugningsslangen för rengöringsmedel inte är knäckt.

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

För mer information, se: www.kaercher.com/dealersearch

Ytterligare garantiinformation (om tillgänglig) finns i serviceområdet på din lokala Kärcher-webbplats under "Nedladdningar".

• K 3

• K 3 Premium

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Högtryckstvätt

Typ: 1.676-xxx

2011/65/EU

2000/14/EG

2006/42/EG (+2009/127/EG)

2014/30/EU

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

2000/14/EG: Bilaga V

Uppmätt: 87

Garanterad: 90

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

---

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

D-71364 Winnenden (Germany)

Tfn: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2022/12/01
