Cihazı ilk defa kullanmadan önce bu güvenlik bölümünü ve orijinal kullanım kılavuzunu okuyun. Bu bilgilere göre hareket edin. Orijinal kullanım kılavuzunu daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

• İşletim kılavuzundaki uyarıların yanında yasa koyucunun belirlediği güvenlik ve kaza önleme yönetmeliğini dikkate almalısınız.

• Cihaza takılı olan uyarı ve bilgi levhaları, tehlikesiz bir işletim için önemli bilgiler verir.

Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden bertaraf edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış bertaraf edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp ile birlikte bertaraf edilmemelidir.

Ör. motor yıkama, alt zemin yıkama gibi yağ içerikli atık su oluşan temizlik çalışmaları sadece yağ ayrıştırıcılı yıkama yerlerinde yapılabilir.

Temizleme maddeli işler sadece kirli su kanalizasyonuna bağlantılı sıvı geçirmez çalışma yüzeylerinde yapılabilir. Temizleme maddeleri akarsulara veya toprağa ulaşmamalıdır.

İçerik maddelerine yönelik güncel bilgiler için bkz.: www.kaercher.de/REACH

Yüksek basınç temizleyicisini sadece evde kullanın.

Yüksek basınç temizleyicisi makinelerin, araçların, yapıların, aletlerin, ön cephelerin, terasların, bahçe aletlerinin vb. yüksek basınçlı su huzmesi ile temizlenmesi için öngörülmüştür.

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

---

---

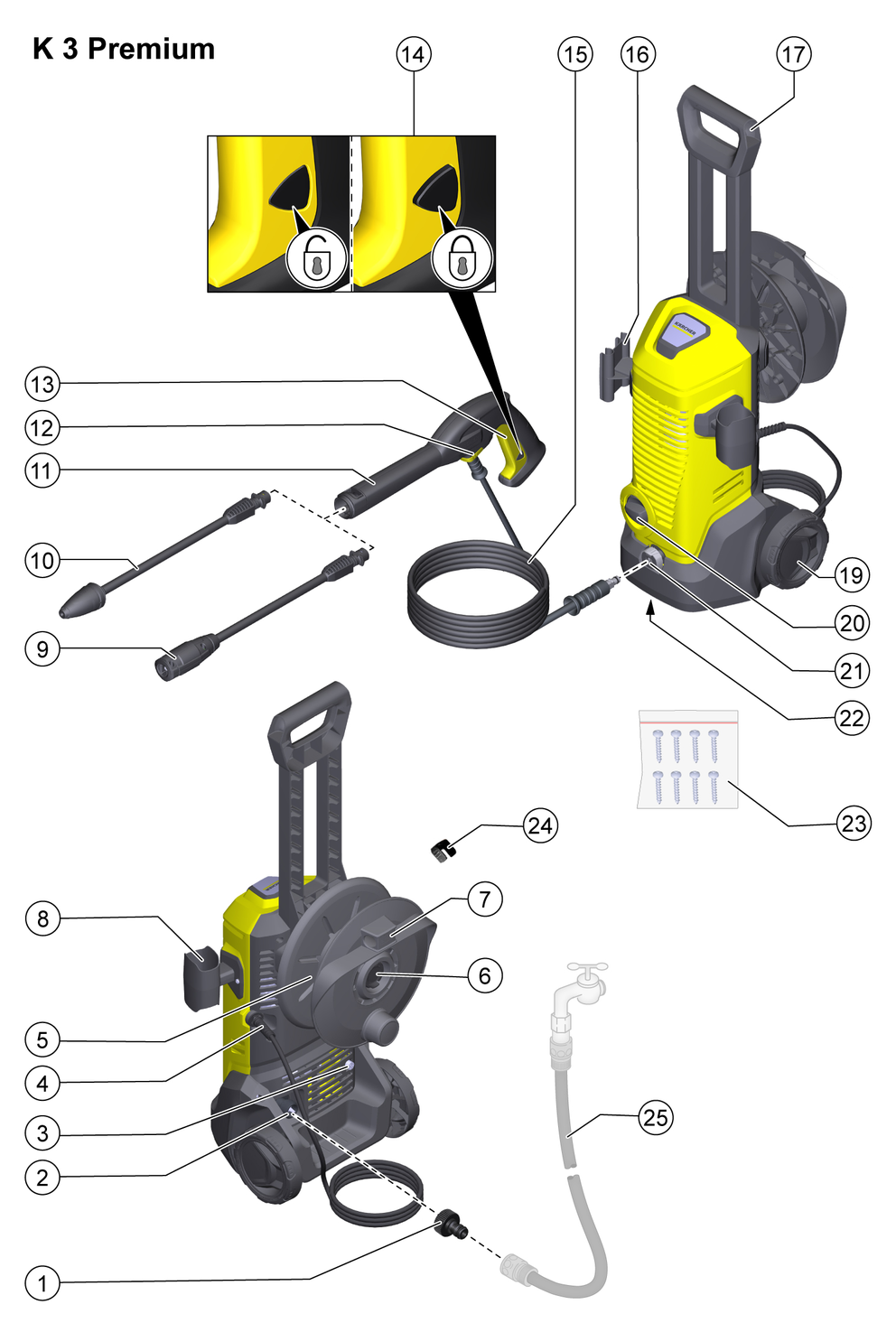

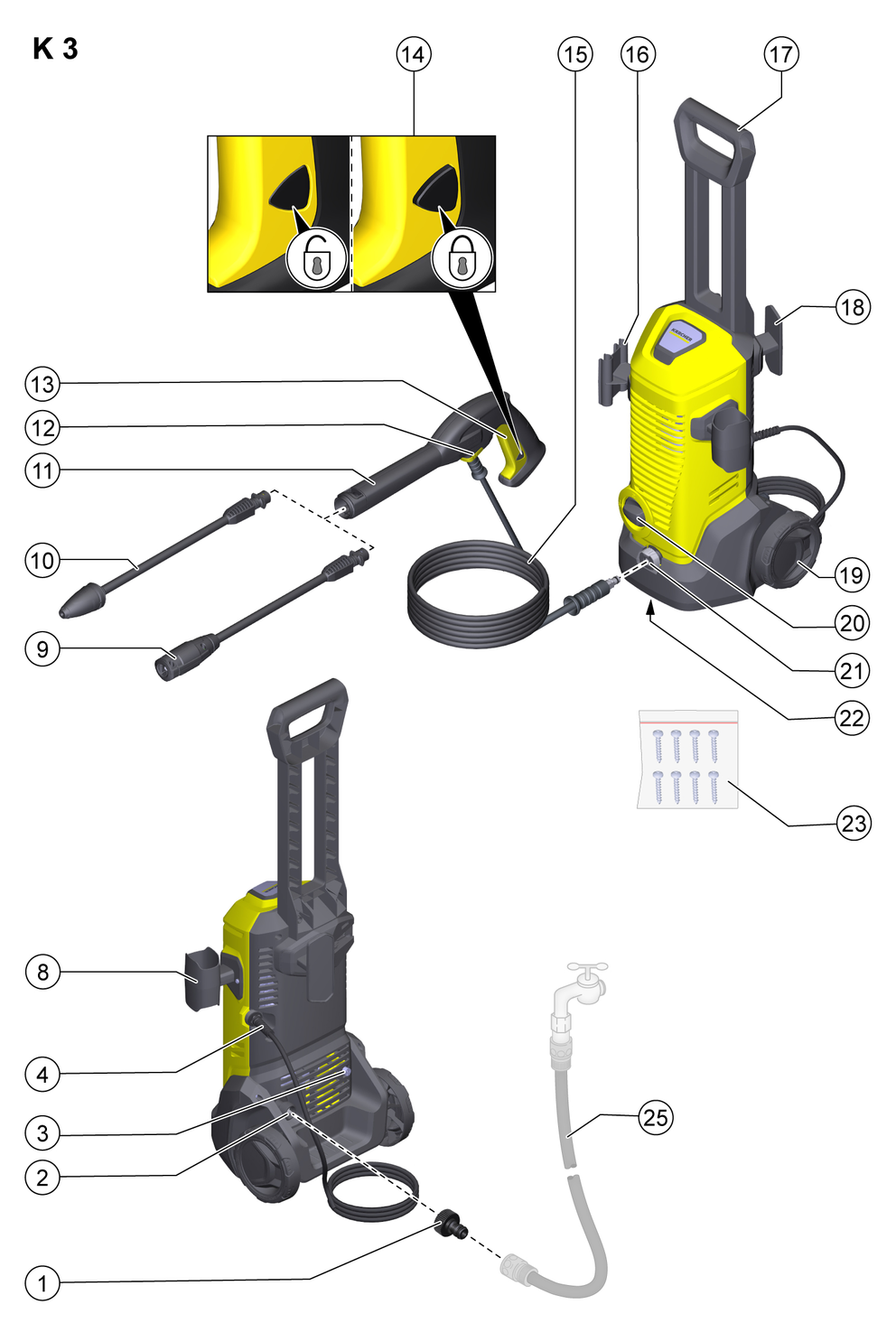

1. Su bağlantısı için kavrama
2. Entegre süzgeçli su bağlantısı
3. Deterjan vakum hortumu
4. Şebeke fişli şebeke bağlantı hattı
5. Hortum tamburu
6. Hortum tamburu için tutucu
7. Yüksek basınç hortumu için sabitleme
8. Yüksek basınç tabancası için saklama yeri
9. En yaygın temizleme görevleri için huzme borusu Vario PowerÇalışma basıncı kademesiz olarak SOFT derecesinden HARD derecesine arttırılabilir. Çalışma basıncının ayarlanması için el püskürtme tabancasının kolunu bırakın ve huzme borusunu istenen konuma çevirin. Huzme borusu SOFT yönünde dayanağa kadar çevrilirse temizleme maddesi dozajlanabilir.
10. İnatçı kirler için kir frezesi huzme borusu
11. Yüksek basınç tabancası
12. Yüksek basınç hortumunu bağlamak / ayırmak için kelepçe
13. Yüksek basınç tabancası kolu
14. Yüksek basınç tabancası kilidi
15. Yüksek basınç hortumu
16. Hüzme borusu için saklama yeri
17. Taşıma tutamağı
18. Yüksek basınç hortumu / şebeke bağlantı hattı için saklama yeri
19. Taşıma bantı
20. Cihaz şalteri "0/KAPALI" / "I/AÇIK"
21. Yüksek basınç bağlantısı
22. Tip levhası
23. Vidalar
24. Yüksek basınç hortumu için klips
25. ** Bahçe hortumu (kumaş takviyeli, en az 1/2 inç (13 mm) çap, en az 7,5 m uzunluk, piyasada satılan hızlı bağlantı ile)

** ek olarak gerekli

Cihaz şalteri, cihazın istenmeden işletmesini engeller.

Kilit, yüksek basınç tabancasının kolunu kilitler ve cihazın istenmeden başlatılmasını engeller.

Yüksek basınç tabancasının kolu bırakılırsa bir basınç şalteri pompayı kapatır, yüksek basınç huzmesi durdurulur. Kola basıldığında pompa tekrar açılır.

İşletime alma öncesinde ayrı olarak birlikte verilen parçaları cihaza monte edin.

Birlikte teslim edilen cıvataları ve bunlara uygun tornavidayı hazırlayın.

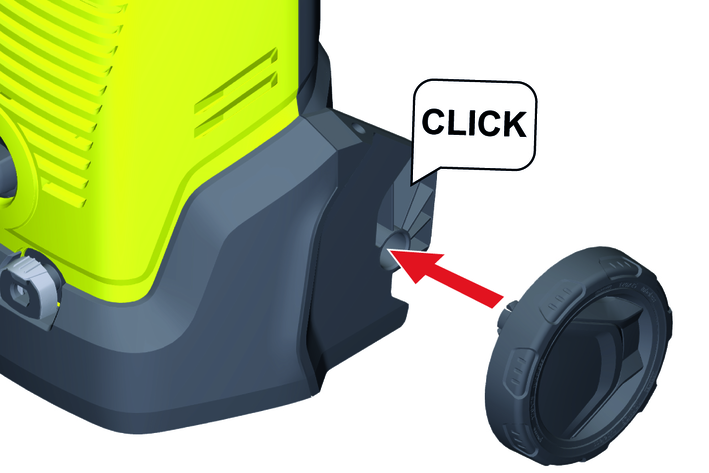

1. Cihazdaki tekerlekleri kilitleyin.

   ---

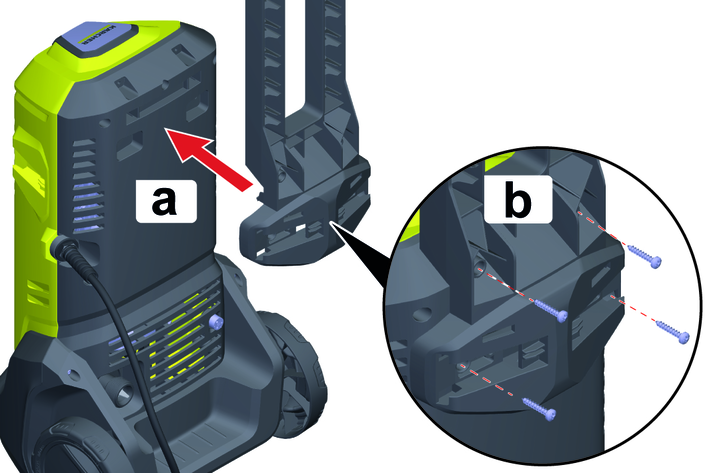

1. Taşıma tutamağını takın.

2. Taşıma tutamağını 4 vidayla sabitleyin.

   ---

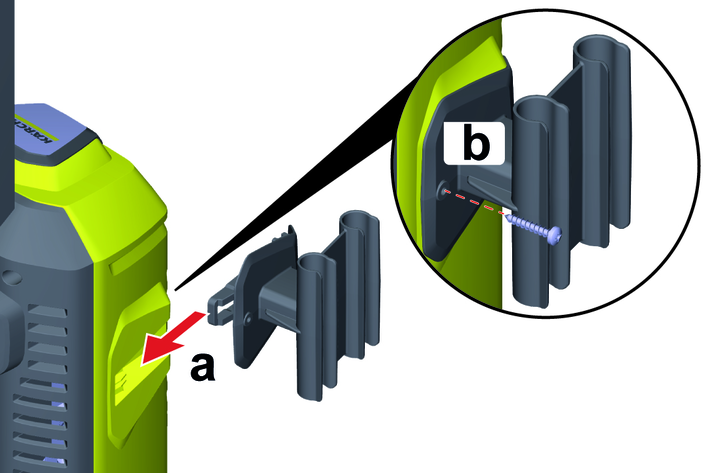

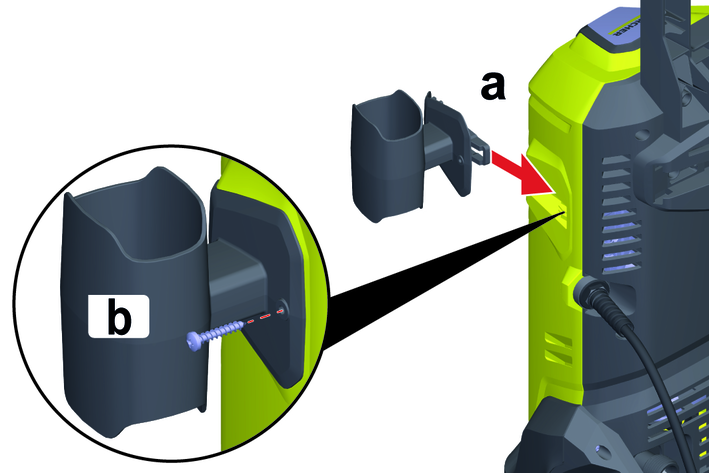

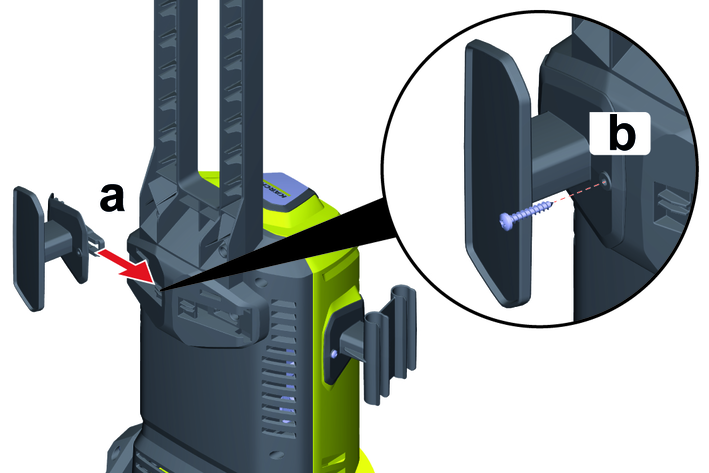

1. Yüksek basınç tabancalarının saklama yerini cihazdaki yuvaya itin.

2. Depoyu son konumunda tutun ve bir vidayla sabitleyin.

   ---

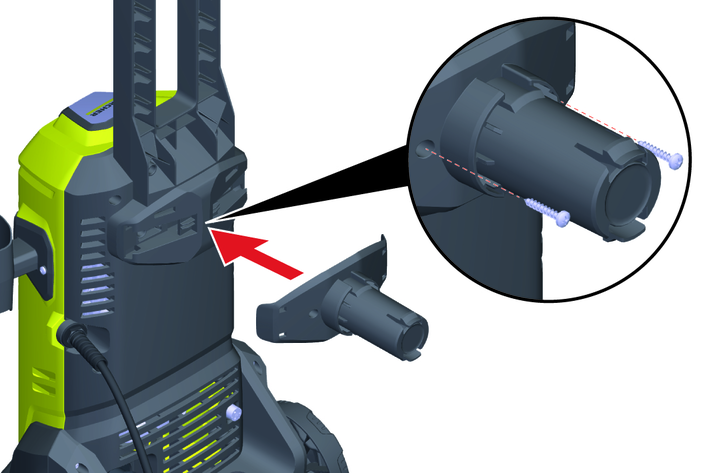

1. Huzme borularının saklama yerini cihazdaki yuvaya itin.

2. Depoyu son konumunda tutun ve bir vidayla sabitleyin.

   ---

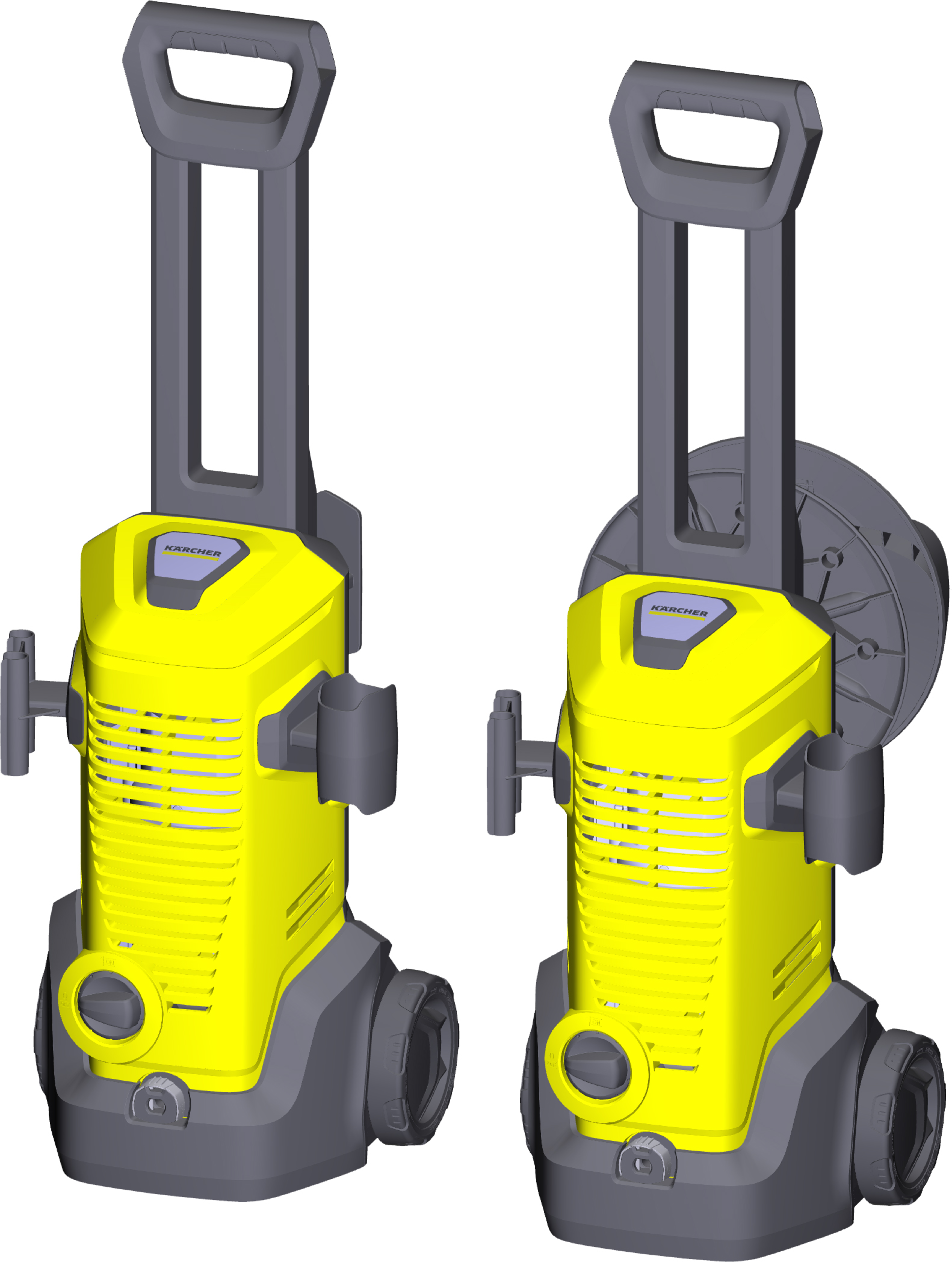

Hortum tamburu olmayan cihazlar

1. Yüksek basınçlı hortumu / şebeke bağlantı hattının saklama yerini dışarıdan taşıma tutamağındaki yuvaya itin.

2. Depoyu son konumunda tutun ve bir vidayla sabitleyin.

   ---



Hortum tamburlu cihazlar

1. Hortum tamburu için tutucuyu takın.

2. Tutucuyu 2 vidayla sabitleyin.

   ---

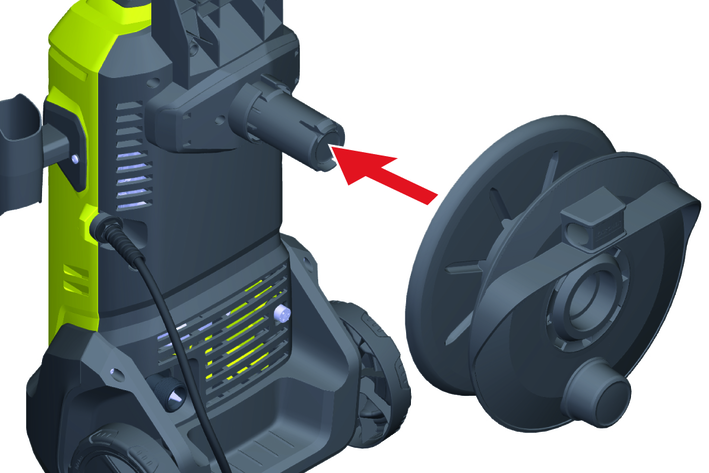

3. Hortum tamburunu takın.

   Hortum tamburu yerine oturur.

   ---

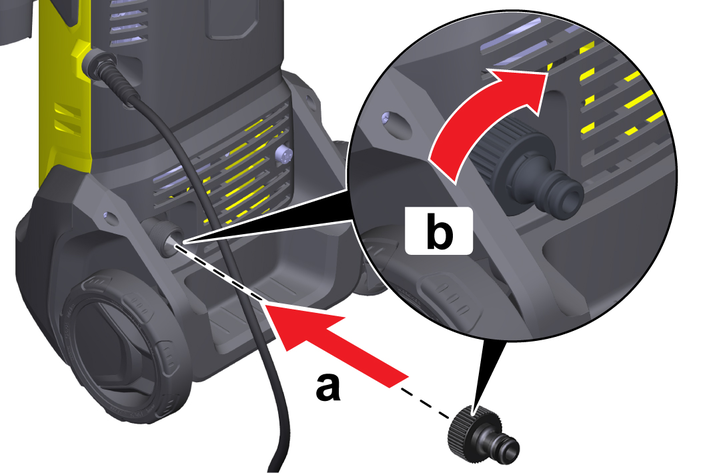

1. Su bağlantısı kavramasını cihazın su bağlantısına vidalayın.

   ---



1. Cihazı düz bir zemin üzerine yerleştirin.

2. Yüksek basınç hortumunu gevşetin ve varsa dönme ve bükülme söz konusu ise bunları gevşetin.

   Not

   Hortum tamburlu cihazlar: Yüksek basınç hortumu, çalışma sırasında hortum tamburundan tamamen açılmalıdır.

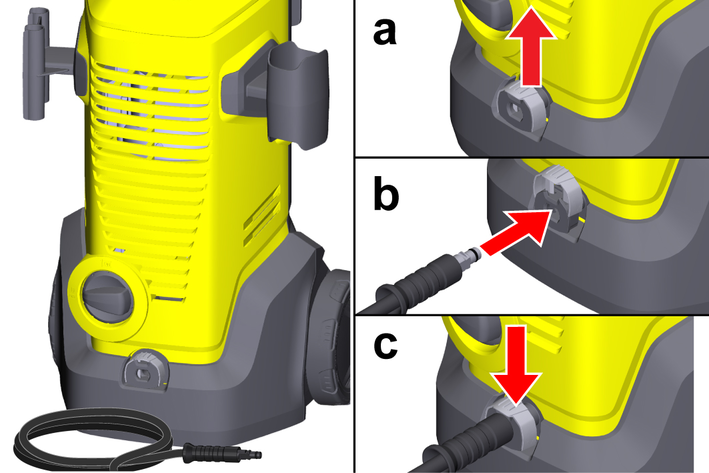

3. Yüksek basınç hortumunu cihaza bağlayın.

   1. Kavrama üzerindeki kelepçeyi yukarıya çekin.

   2. Yüksek basınç hortumunu kavramaya takın.

   3. Kavrama üzerindeki kelepçeyi aşağı bastırın.

      ---



4. Yüksek basınç hortumunu yüksek basınç tabancasına bağlayın.

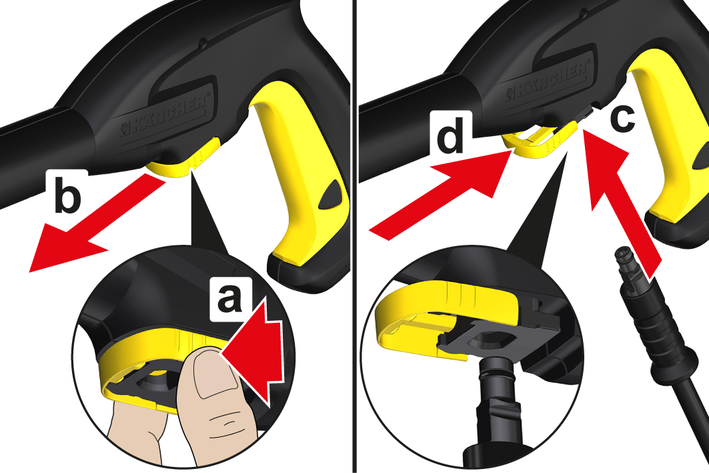

   1. Kelepçeyi bastırın.

   2. Kelepçeyi dışarı çekin.

   3. Yüksek basınç hortumunu takın.

   4. Kilitlenene kadar kelepçeleri bastırın.

      ---



5. Yüksek basınç hortumunu çekerek güvenli bağlantıyı kontrol edin.

6. Şebeke fişini bir prize takın.

Bağlantı değerleri için bkz. tip levhası veya Bölüm Teknik bilgiler.

Su tedarik şirketinin yönetmeliklerini dikkate alın.

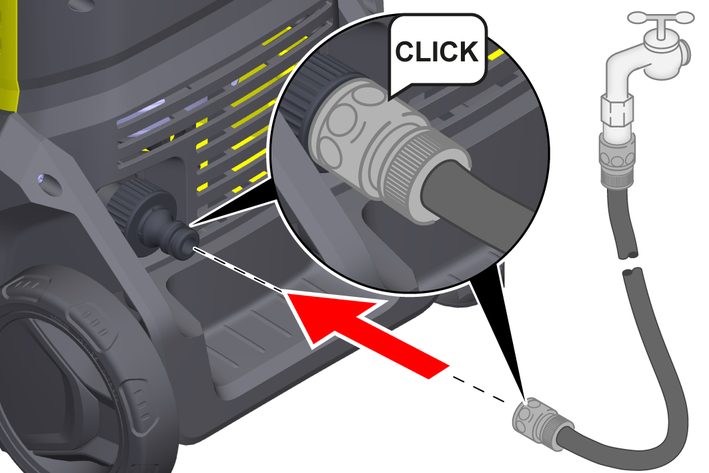

1. Bahçe hortumunu su bağlantısı kavramasına takın.

   ---



2. Bahçe hortumunu su hattına bağlayın.

3. Su musluğunu tam olarak açın.

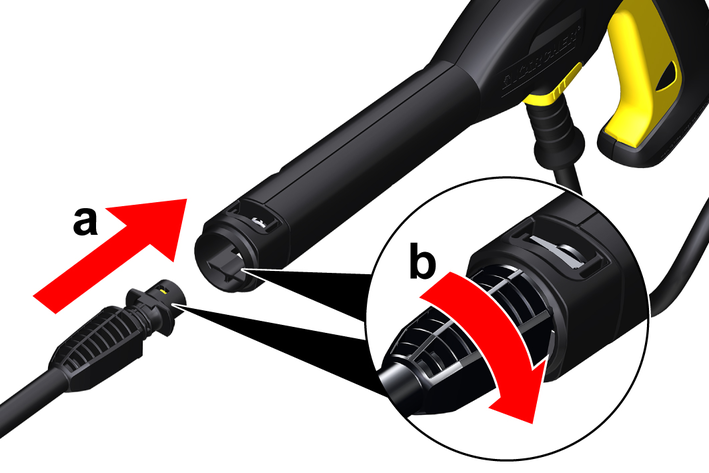

1. Yüksek basınç tabancasına bir huzme borusu takın ve 90° döndürerek sabitleyin.

   ---



2. Cihazı açın ("I/ON").

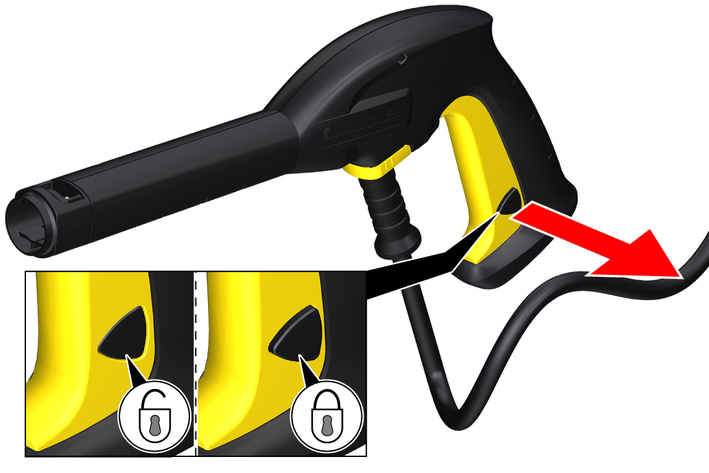

3. Yüksek basınç tabancasının kolunun kilidini açın.

4. Yüksek basınç tabancasının koluna basın.

   Cihaz açılır.

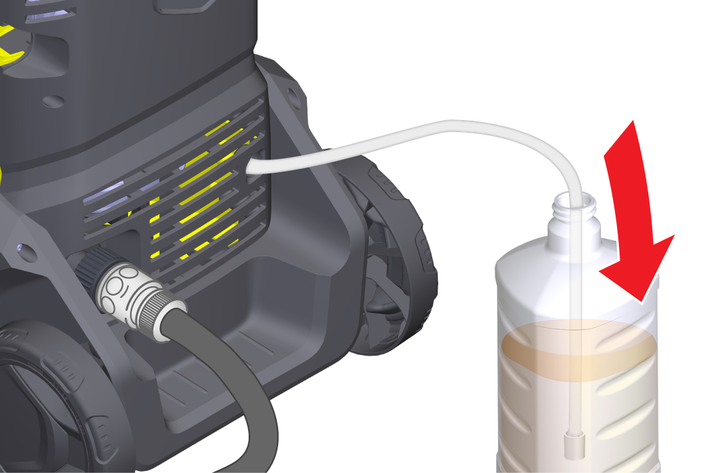

1. Temizleme maddesi için vakum hortumunu istenen uzunlukta gövdeden çekin.

   ---



2. Temizleme maddesi vakum hortumunu temizleme maddesi çözeltisi içeren bir haznenin içine asın.

3. Vario Power hüzme borusunu kullanın.

4. Huzme borusunu "SOFT" konumuna dayanağa kadar döndürün.

   İşletme sırasında temizleme maddesi çözeltisi su hüzmesine karıştırılır.

1. Temizleme maddelerini kuru yüzeye tasarruflu bir şekilde püskürtün ve etki etmesini bekleyin (kurutmayın).

2. Çözülen kiri yüksek basınç huzmesi ile yıkayın.

1. Cihaz yakl. 30 saniye boyunca temiz suyla çalıştırın.

1. Yüksek basınç tabancasının kolunu bırakın.

   Kol bırakıldığında cihaz kapanır. Sistemdeki yüksek basınç olduğu gibi kalır.

2. Yüksek basınç tabancasının kolunu kilitleyin.

   ---



3. 5 dakikadan uzun çalışma molalarında cihazı kapatın "0/OFF".

1. Yüksek basınç tabancasının kolunu bırakın.

2. Su musluğunu kapatın.

3. Yüksek basınç tabancasının koluna 30 saniye boyunca basın.

   Sistemde kalan basınç tahliye edilir.

4. Yüksek basınç tabancasının kolunu bırakın.

5. Yüksek basınç tabancasının kolunu kilitleyin.

6. Cihazı kapatın "0/OFF".

7. Cihazı su beslemesinden ayırın.

8. Şebeke fişini prizden çekin.

1. Cihazı taşıma tutamağından çekin.

1. Cihazı kaymaya ve devrilmeye karşı emniyete alın.

1. Cihazı düz bir zemin üzerine bırakın.

2. Yüksek basınç hortumunu yüksek basınç tabancasından ayırın.

3. Hüzme borusunu yüksek basınç tabancasından ayırın.

4. Hem püskürtme borularını hem de yüksek basınçlı tabancayı uygun bir depolama alanına koyun.

5. Yüksek basınç hortumunu cihazdan ayırın.

6. Yüksek basınç hortumunu depolamak üzere uygun bir yere kaldırın.

   Hortum tamburu olmayan cihazlar

   Yüksek basınç hortumunu cihazda depolayın.

   Hortum tamburlu cihazlar

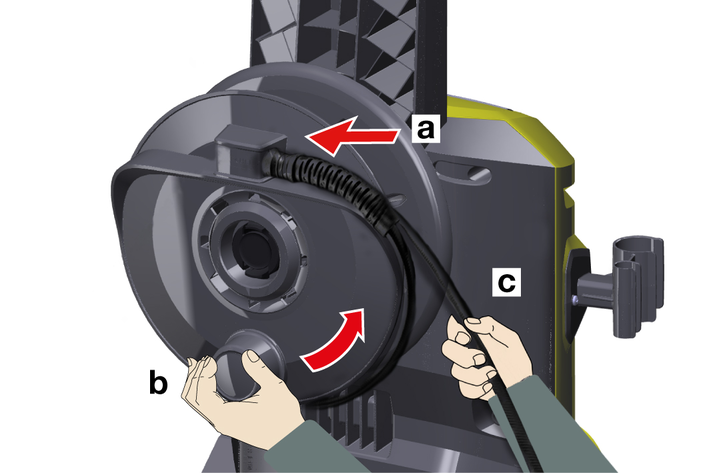

   1. Yüksek basınç hortumunun bir ucunu hortum tamburunun önündeki açıklığa sokun.

   2. Yüksek basınç hortumunu sarmak için kolu çevirin.

   3. Yüksek basınç hortumunu ikinci elinizle yönlendirin.

      ---

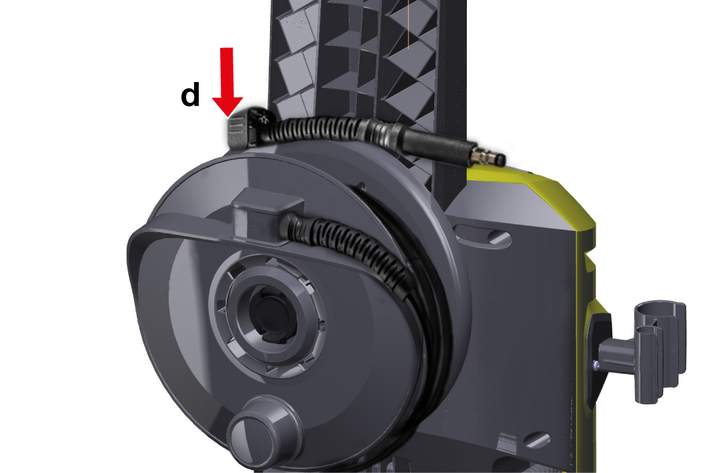

   4. Sarılmış yüksek basınç hortumunu hortum tamburuna sabitlemek için yüksek basınç hortumu klipsini kullanın.

      ---



7. Şebeke bağlantı hattını cihaz üzerinde saklayın.

Uzun süreli depolama öncesinde ek uyarıları dikkate alın, bkz. Bakım ve periyodik bakım bölümü.

Aşağıdakiler yerine getirilmiş olmalıdır:

• Cihaz su beslemesinden ayrılmış.

• Yüksek basınç hortumu çıkarılmış.

1. Cihazı açın "I/ON".

2. Yüksek basınç bağlantısından su çıkmayana kadar maksimum 1 dakika bekleyin.

3. Cihazı kapatın.

4. Cihazı komple aksesuarlarla birlikte dona karşı emniyetli bir yerde saklayın.

Cihaz bakım gerektirmemektedir, yani düzenli bakım çalışmalarının yapılması gerekli değildir.

Su bağlantısındaki süzgeci gerekirse temizleyin.

1. Kavramayı, su bağlantısından sökün.

2. Süzgeci çıkarın.

   ---



3. Süzgeci akan su altında yıkayın.

4. Süzgeci su bağlantısına takın.

Uzun süreli depolamadan önce temizleme maddesi filtresini temizleyin.

1. Filtreyi temizleme maddesi vakum hortumundan çekip çıkarın.

2. Filtreyi akan su altında yıkayın.

   ---



Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

• Cihaz çalışmıyor

• Cihaz basınca ulaşmıyor

• Güçlü basınç dalgalanmaları

• Cihaz sızdırıyor

• Temizleme maddesi emilmiyor

Giderme:

1. Yüksek basınç tabancasının koluna basın.

   Cihaz açılır.

2. Tip levhasında belirtilen gerilimin akım kaynağı gerilimiyle uyuşup uyuşmadığını kontrol edin.

3. Şebeke bağlantı hattında herhangi bir arıza olup olmadığını kontrol edin.

Nedeni:

Su beslemesi çok düşük.

Giderme:

1. Su musluğunu tam olarak açın.

2. Su girişinde yeterli pompalama miktarını kontrol edin.

3. Huzme borusundaki ayarı kontrol edin.

Nedeni:

Su bağlantısındaki süzgeç kirlenmiş.

Giderme:

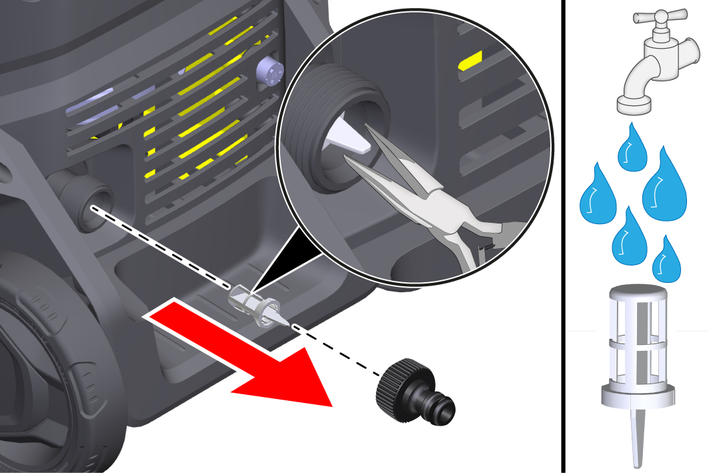

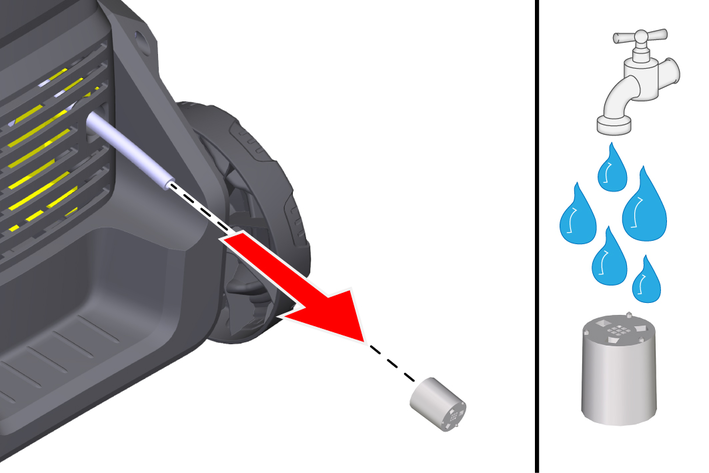

1. Su bağlantısındaki süzgeci bir yassı penseyle dışarı çekin.

2. Süzgeci akan su altında yıkayın.

   ---



Nedeni:

Cihazda hava var.

Giderme:

1. Cihazın havasını boşaltın:

   1. Cihazı huzme borusunu bağlamadan maksimum 2 dakika çalıştırın.

   2. Yüksek basınç tabancasına basın ve su, baloncuksuz bir şekilde dışarı çıkana kadar bekleyin.

   3. Huzme borusunu bağlayın.

Giderme:

1. Yüksek basınç memesini temizleyin:

   1. Enjektör delmesindeki kirlenmeleri bir iğne ile temizleyin.

   2. Yüksek basınç memesini önden suyla durulayın.

2. Su giriş miktarını kontrol edin.

Giderme:

1. Cihazın az miktarda sızdırması teknik açıdan zorunludur. Güçlü sızıntıda yetkili müşteri hizmetlerini görevlendirin.

Giderme:

1. Vario Power huzme borusunu kullanın ve "SOFT" yönünde dayanağa kadar döndürün.

2. Temizleme maddesi vakum hortumundaki filtreyi temizleyin.

3. Temizleme maddesi vakum hortumunda bükülme yerleri kontrolü yapın.

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyoruz. Garanti durumunda satış faturası ile satıcınıza veya size en yakın yetkili servise başvurun.

Daha fazla bilgiyi şu adreste bulabilirsiniz: www.kaercher.com/dealersearch

Daha ayrıntılı garanti bilgilerini (varsa) yerel Kärcher web sitenizin servis bölümünde “İndirilenilen Dokümanlar” altında bulabilirsiniz.

• K 3

• K 3 Premium

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Yüksek basınç temizleyicisi

Tip: 1.676-xxx

2011/65/AB

2000/14/AT

2006/42/AT (+2009/127/AT)

2014/30/AB

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

2000/14/AT: Ek V

Ölçülen: 87

Garanti edilen: 90

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

---

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2022/12/01
