KÄRCHER Home & Garden App obsahuje:

• Informácie o montáži a uvedení do prevádzky

• Informácie o oblastiach použitia

• Tipy a triky

• Často kladené otázky s podrobnou pomocou pri poruchách

• Pripojenie k servisnému stredisku KÄRCHER

Aplikáciu si môžete stiahnuť tu:

---

Ochranná známka

• ^™ a ^™ sú ochranné známky alebo registrované ochranné známky spoločnosti Google Inc.

• ^® a ^® sú ochranné známky alebo registrované ochranné známky spoločnosti Apple Inc.

Pred prvým použitím prístroja si prečítajte tento originálny návod na obsluhu a priložené bezpečnostné pokyny. Riaďte sa informáciami a pokynmi, ktoré sú v nich uvedené.

Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa.

Obalové materiály sú recyklovateľné. Obaly zlikvidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú cenné recyklovateľné materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej, ktoré pri nesprávnej manipulácii alebo likvidácii môžu predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Čistiace práce, pri ktorých sa do odpadovej vody dostávajú zvyšky oleja, napr. umývanie motora, podvozku, sa smú vykonávať iba v umývačkách s odlučovačom oleja.

Práce s čistiacimi prostriedkami sa smú vykonávať iba na vodotesných pracovných plochách s prípojkou na kanalizáciu odpadových vôd. Čistiace prostriedky nesmú preniknúť do vôd alebo pôdy.

Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.de/REACH

Vysokotlakový čistič používajte výhradne v domácnostiach.

Vysokotlakový čistič je určený na čistenie strojov, vozidiel, stavebných objektov, nástrojov, fasád, terás, záhradných prístrojov atď. vysokotlakovým prúdom vody.

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia.

Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

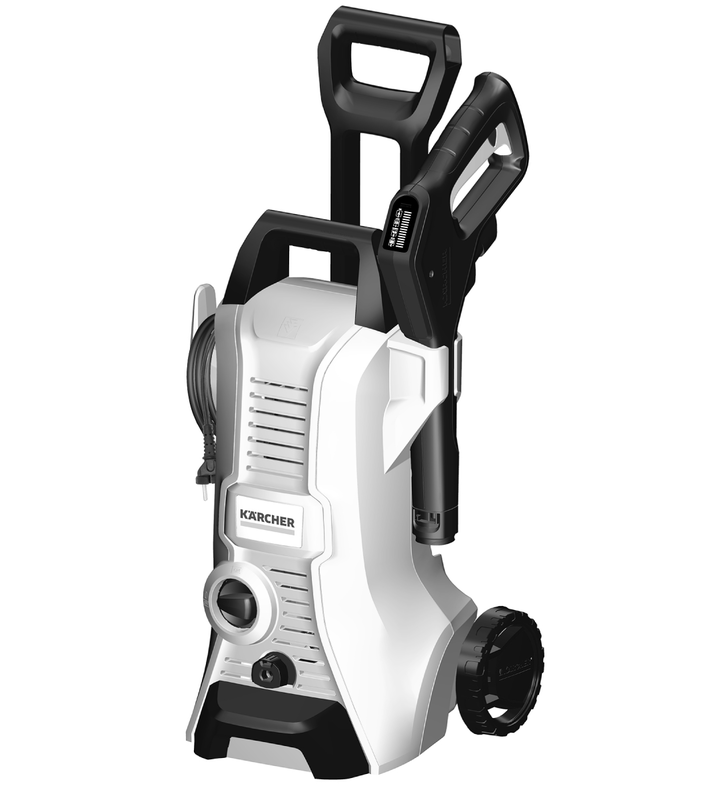

V tomto návode na obsluhu je popísané maximálne vybavenie. V závislosti od modelu existujú rozdiely v rozsahu dodávky (pozrite si obal).

---

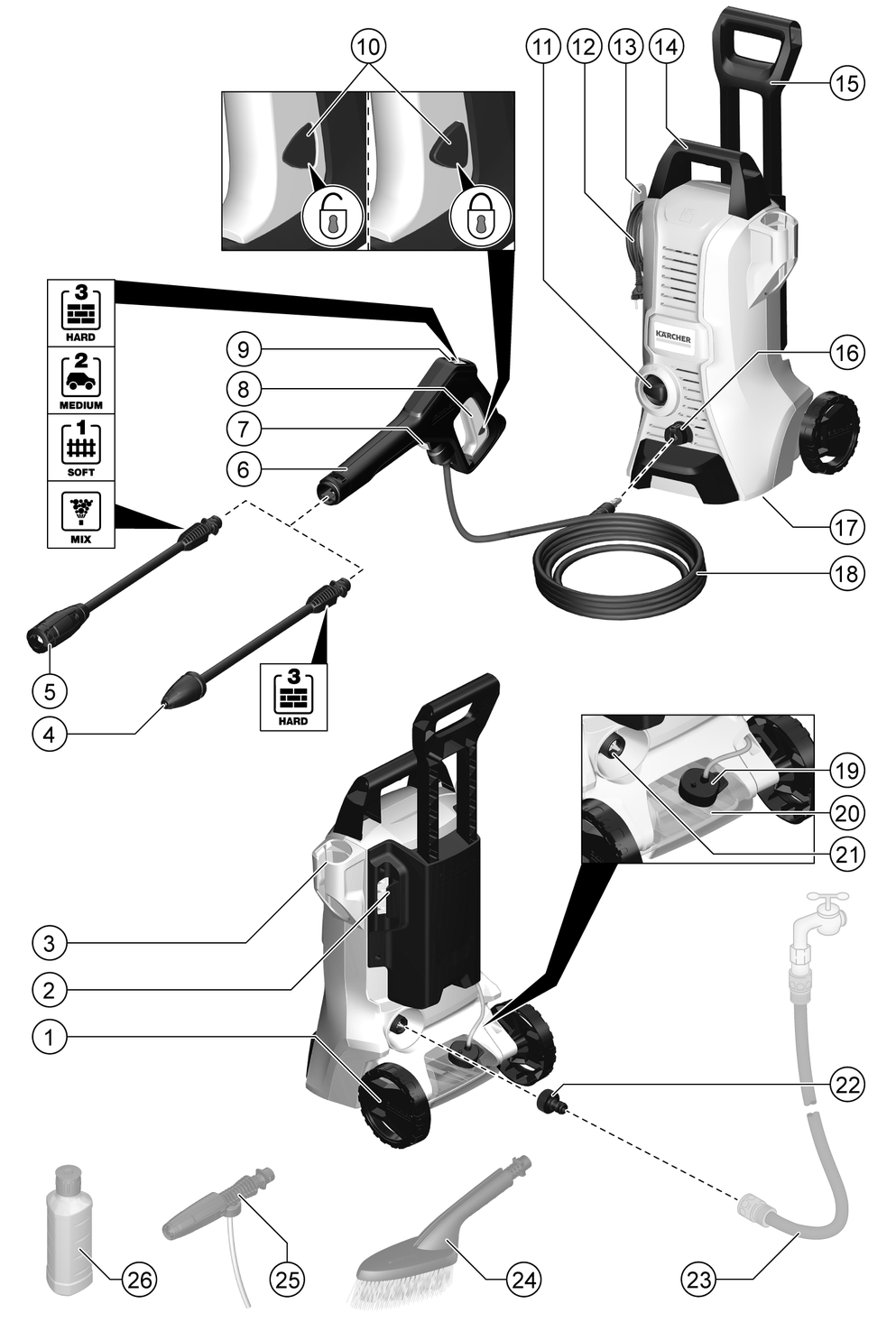

1. Prepravné koleso
2. Úložný priestor pre pracovné nadstavce
3. Priestor pre uloženie vysokotlakovej pištole/parkovacia poloha vysokotlakovej pištole
4. Pracovný nadstavec rotačnej dýzy Power Control na odolné nečistoty, tlakový stupeň: HARD
5. Pracovný nadstavec Power Control Vario Power na najbežnejšie čistiace úkony, tlakové stupne: HARD/MEDIUM/SOFT/MIX
6. Vysokotlaková pištoľ Power Control
7. Tlačidlo na odpojenie vysokotlakovej hadice od vysokotlakovej pištole
8. Páčka vysokotlakovej pištole
9. Zobrazenie tlaku (MIX/1-SOFT/2-MEDIUM/3-HARD)
10. Blokovanie vysokotlakovej pištole
11. Spínač prístroja “0/OFF” / “I/ON”
12. Sieťový pripojovací kábel so sieťovou zástrčkou
13. Úložný hák na sieťovú prípojku
14. Držadlo
15. Prepravné držadlo, teleskopické
16. Rýchlospojka pre vysokotlakovú hadicu
17. Typový štítok
18. Vysokotlaková hadica
19. Nasávacia hadica na čistiaci prostriedok s filtrom na čistiace prostriedky a krytom
20. Nádrž na čistiaci prostriedok
21. Prípojka vody so zabudovaným sitkom
22. Spojka pre prípojku vody
23. **Záhradná hadica s bežnou spojkou

    • Vystužená tkaninou

    • Priemer minimálne 1/2 palca (13 mm)

    • Dĺžka minimálne 7,5 m

24. *Umývacia kefa, vhodná na prácu s čistiacimi prostriedkami
25. *Penová dýza pre silnú čistiacu penu
26. *Nádrž na čistiaci prostriedok

* voliteľné, ** dodatočne potrebné

Spínač prístroja zabráni neúmyselnému spusteniu prístroja.

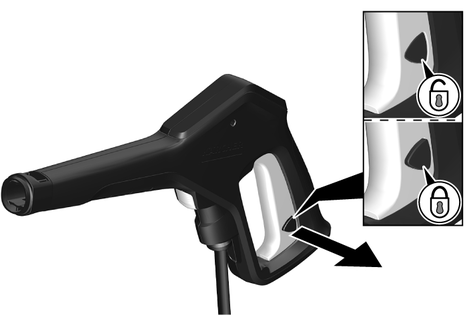

Blokovanie zablokuje páku vysokotlakovej pištole a zabráni neúmyselnému zapnutiu prístroja.

Pri uvoľnení páky na vysokotlakovej pištoli tlakový spínač vypne čerpadlo a vysokotlakový prúd sa zastaví. Keď sa páka stlačí, čerpadlo sa znovu zapne.

Na prístroj pred jeho uvedením do prevádzky namontujte voľne priložené diely.

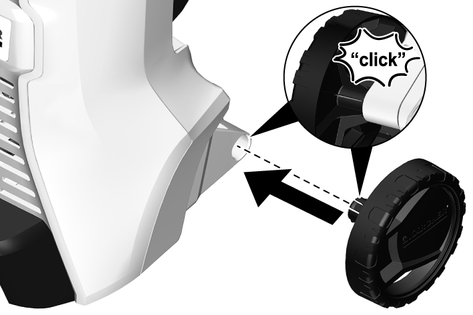

1. Kolesá pripevnite na prístroj a zaistite ich.

   ---

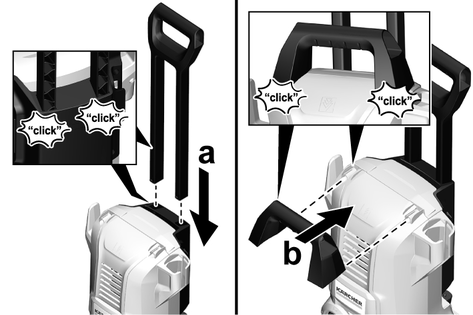

1. Nasaďte prepravné držadlo.

2. Pripojte držadlo.

   ---

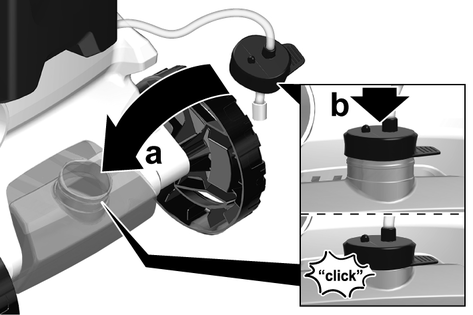

1. Nádrž na čistiaci prostriedok zatvorte vekom.

   ---

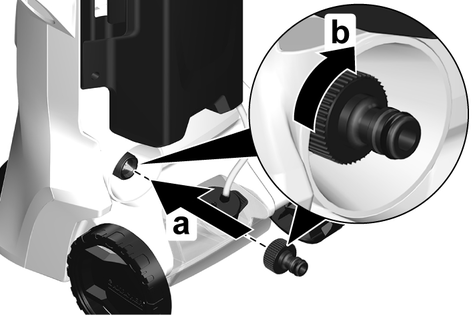

1. Spojku pre prípojku vody priskrutkujte na prípojku vody prístroja.

   ---



1. Prístroj umiestnite na rovnú plochu.

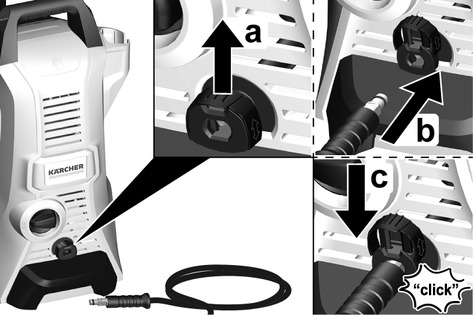

2. Vysokotlakovú hadicu zastrčte do rýchlospojky tak, aby došlo k jej počuteľnému zapadnutiu.

   ---

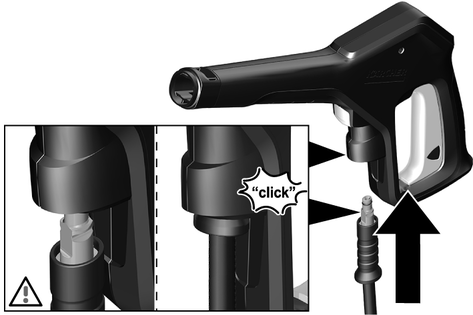

3. Vysokotlakovú hadicu zasuňte do vysokotlakovej pištole tak, aby došlo k jej počuteľnému zacvaknutiu.

   Upozornenie

   Dbajte na správne zarovnanie vsuvky.

   ---



4. Potiahnutím vysokotlakovej hadice skontrolujte, či sú spojenia bezpečné.

5. Sieťovú zástrčku zasuňte do zásuvky.

Pripojovacie hodnoty sú uvedené na typovom štítku alebo v kapitole Technické údaje.

Dodržiavajte predpisy dodávateľa vody.

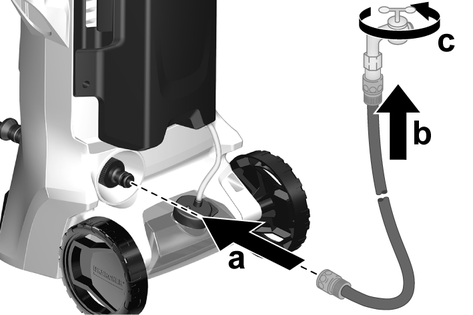

1. Záhradnú hadicu nastrčte na spojku pre prípojku vody.

2. Záhradnú hadicu pripojte na vodovodné potrubie.

3. Celkom otvorte kohútik na vodu.

   ---



Zobrazenie tlaku na vysokotlakovej pištoli zobrazuje aktuálne nastavený tlakový stupeň pri prevádzke s pracovným nadstavcom Power Control.

Indikátor	Tlakový stupeň	Odporúčané napr. pre
	HARD	Kamenné terasy vyrobené z dlažby alebo umytého betónu, asfalt, kovové povrchy, záhradné náradie (fúrik, rýľ atď.)
	MEDIUM	Osobné motorové vozidlá/motocykle, tehlové povrchy, omietnuté steny, plastový nábytok
	SOFT	Drevené plochy, bicykel, pieskovcové povrchy, ratanový nábytok
	MIX	Prevádzka s čistiacim prostriedkom

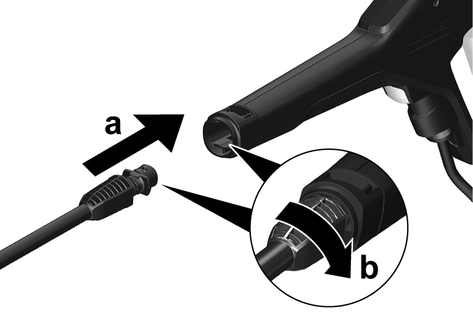

1. Pracovný nadstavec 3-in-1 Multi Jet zasuňte do vysokotlakovej pištole a upevnite ho otočením o 90°. Pritom dbajte na zarovnanie!

   ---



2. POZOR

   Zmena druhu prúdu pri stlačenej páčke na vysokotlakovej pištoli

   Poškodenia pracovného nadstavca

   Pred zmenou druhu prúdu uvoľnite páčku na vysokotlakovej pištoli.

   Zvoľte druh prúdu. Pracovný nadstavec 3-in-1 Multi Jet otáčajte, kým sa hore objaví požadovaný indikátor prúdu.

3. Zapnite prístroj (“I/ON”).

4. Odblokujte páčku vysokotlakovej pištole.

5. Stlačte páčku vysokotlakovej pištole.

   Zariadenie sa zapne.

1. Umývaciu kefu zasuňte do vysokotlakovej pištole a zablokujte ju otočením o 90°.

1. Z fľaše pre čistiaci prostriedok Plug ‘n’ Clean odstráňte kryt.

2. Fľašu na čistiaci prostriedok otvorom nadol vtlačte do prípojky pre čistiaci prostriedok Plug ‘n’ Clean.

3. Pracovný nadstavec 3-in-1 Multi Jet na dýze čistiaceho prostriedku otočte do smeru “MIX”, až kým na zobrazení tlaku vysokotlakovej pištole nesvieti LCD “MIX”.

   Počas prevádzky sa roztok čistiaceho prostriedku primiešava do prúdu vody.

4. Pomocou tlačidiel “+/-” na vysokotlakovej pištoli nastavte požadovanú koncentráciu čistiaceho prostriedku.

1. Nastriekajte malé množstvo čistiaceho prostriedku na suchý povrch a nechajte pôsobiť (nevysušiť).

2. Uvoľnené nečistoty opláchnite vysokotlakovým prúdom.

1. Prístroj cca 30 sekúnd preplachujte čistou vodou.

1. Uvoľnite páčku vysokotlakovej pištole.

   Po uvoľnení páky sa prístroj vypne. Vysoký tlak v systéme zostane zachovaný.

2. Zablokujte páčku vysokotlakovej pištole.

   ---



3. Vysokotlakovú pištoľ s pracovným nadstavcom položte do parkovacej polohy.

4. Počas pracovných prestávok dlhších ako 5 minút prístroj vypnite “0/OFF”.

1. Uvoľnite páčku vysokotlakovej pištole.

2. Zatvorte kohútik na vodu.

3. Páčku vysokotlakovej pištole stlačte na 30 sekúnd.

   Dôjde k odstráneniu zvyšného tlaku zo systému.

4. Uvoľnite páčku vysokotlakovej pištole.

5. Zablokujte páčku vysokotlakovej pištole.

6. Vypnite prístroj „0/OFF“.

7. Prístroj odpojte od napájania vodou.

8. Sieťovú zástrčku vytiahnite zo zásuvky.

1. Prístroj nadvihnite a prenášajte pomocou držadla.

1. Vytiahnite prepravný držiak tak, aby počuteľne zapadol.

2. Prístroj ťahajte pomocou prepravného držiaka.

1. Vyprázdnite nádrž na čistiaci prostriedok.

2. Prístroj zaistite proti skĺznutiu a prevráteniu.

1. Prístroj odložte na rovný podklad.

2. Pracovný nadstavec odpojte od vysokotlakovej pištole.

3. Stlačte odpojovacie tlačidlo na vysokotlakovej pištoli a oddeľte vysokotlakovú hadicu od vysokotlakovej pištole.

4. Vysokotlakovú hadicu odpojte od prístroja.

5. Vysokotlakovú hadicu uložte na prístroji.

6. Uložte sieťový pripojovací kábel a príslušenstvo v prístroji.

Pred dlhším uskladnením dbajte na doplňujúce pokyny, pozrite si kapitolu Ošetrovanie a údržba.

Musia byť splnené nasledujúce podmienky:

• Prístroj je odpojený od zásobovania vodou.

• Vysokotlaková hadica je odstránená.

1. Zapnite prístroj “I/ON”.

2. Počkajte maximálne 1 minútu, kým už z vysokotlakovej prípojky prestane vytekať voda.

3. Vypnite prístroj.

4. Prístroj s kompletným príslušenstvom uskladnite v mrazuvzdornej miestnosti.

Prístroj si nevyžaduje údržbu, t. j. nie sú potrebné pravidelné údržbové práce.

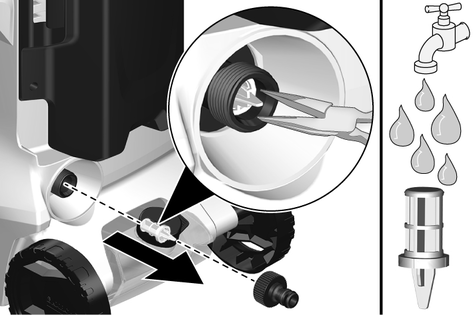

V prípade potreby očistite sitko v prípojke vody.

1. Z prípojky vody odoberte spojku.

2. Sito vytiahnite pomocou plochých klieští.

3. Sito očistite pod tečúcou vodou.

   ---



4. Sitko vložte do prípojky vody.

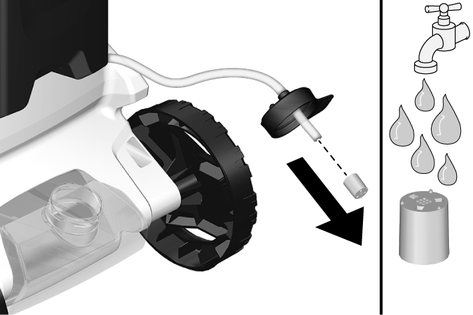

Pred dlhším uskladnením vyčistite filter na čistiaci prostriedok.

1. Filter vytiahnite z nasávacej hadice na čistiaci prostriedok.

2. Filter očistite pod tečúcou vodou.

   ---



Poruchy majú často jednoduchú príčinu, ktorú dokážete odstrániť sami pomocou nasledujúceho prehľadu. V prípade pochybností alebo pri poruchách, ktoré tu nie sú uvedené sa obráťte na autorizovaný zákaznícky servis.

• Prístroj nebeží

• Prístroj nedosahuje požadovaný tlak

• Silné výkyvy tlaku

• Netesný prístroj

• Čistiaci prostriedok sa nenasáva

Odstránenie:

1. Stlačte páku vysokotlakovej pištole.

   Prístroj sa zapne.

2. Skontrolujte, či napätie uvedené na typovom štítku súhlasí s napätím zdroja prúdu.

3. Skontrolujte sieťový pripojovací kábel z hľadiska poškodenia.

Príčina:

Prívod vody je príliš slabý

Odstránenie:

1. Celkom otvorte kohútik na vodu.

2. Prívod vody skontrolujte z hľadiska dostatočného prietoku.

Príčina:

Sitko v prípojke vody je znečistené.

Odstránenie:

1. Sitko v prípojke vody vytiahnite pomocou plochých klieští.

2. Sito očistite pod tečúcou vodou.

Príčina:

V prístroji je vzduch.

Odstránenie:

1. Odvzdušnite prístroj:

   1. Prístroj bez pripojeného pracovného nadstavca zapnite na maximálne 2 minúty.

   2. Stlačte vysokotlakovú pištoľ a počkajte, kým z vysokotlakovej pištole nebude vytekať voda bez vzduchových bublín.

   3. Pripojte pracovný nadstavec.

Odstránenie:

1. Čistenie vysokotlakovej hubice:

   1. Nečistoty z otvoru dýzy odstráňte ihlou.

   2. Vysokotlakovú hubicu spredu prepláchnite vodou.

2. Skontrolujte privádzané množstvo vody.

Odstránenie:

1. Malá netesnosť prístroja je technicky podmienená. V prípade veľkej netesnosti poverte autorizovaný zákaznícky servis.

Odstránenie:

1. Použite pracovný nadstavec Vario Power a otočte ho na „MIX“.

2. Očistite filter v nasávacej hadici na čistiaci prostriedok.

3. Skontrolujte nasávaciu hadicu pre čistiaci prostriedok z hľadiska zalomených miest.

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy vášho prístroja odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obráťte na svojho predajcu alebo na najbližšie autorizované servisné stredisko.

Bližšie informácie nájdete na: www.kaercher.com/dealersearch

Ďalšie informácie o záruke (ak sú k dispozícii) nájdete v sekcii Servis na vašej miestnej webovej stránke Kärcher v časti „Na stiahnutie“.

Týmto prehlasujeme, že nižšie označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú neschválime, stráca toto prehlásenie platnosť.

Výrobok: Vysokotlakový čistič

Typ: 1.676-xxx

2000/14/ES

2014/30/EÚ

2006/42/ES (+2009/127/ES)

2011/65/EÚ

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

2000/14/ES: Príloha V

Namerané: 87

Zaručené: 90

Podpísané osoby konajú z poverenia a s plnou mocou vedenia spoločnosti.

---

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01.04.2020
