Veuillez lire la présente notice originale et la notice originale du bloc-batterie/chargeur jointe avant la première utilisation de l’appareil. Suivez les instructions qui y figurent. Conservez les documents pour une utilisation ultérieure ou pour le propriétaire suivant.

• Outre les remarques dans ce manuel d'utilisation, vous devez prendre en compte les directives générales de sécurité et les directives pour la prévention des accidents du législateur.

• Les panneaux d’avertissement et d'instructions apposés sur l’appareil donnent des remarques importantes pour un fonctionnement sans risque.

L'interrupteur principal évite un fonctionnement involontaire de l'appareil.

Le verrouillage bloque le levier du pistolet haute pression et évite un démarrage involontaire de l'appareil.

Lorsque le levier sur le pistolet haute pression est relâché, le pressostat désactive la pompe et arrête le jet haute pression. La pompe est réactivée lorsque le levier est actionné.

L'appareil s'éteint automatiquement au bout de 2 minutes de marche à sec pour éviter tout dommage sur la pompe haute pression.

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Les travaux de nettoyage provoquant des eaux usées huileuses, p. ex. lavage de moteur, lavage de dessous de caisse, ne doivent être effectués que sur les pistes de lavage équipées de séparateur d'huile.

Les travaux avec du détergent ne doivent être faits que sur des plans de travail étanches aux liquides, avec raccord à la canalisation d'eaux usées. Ne pas laisser le détergent s'infiltrer dans les eaux ou dans le sol.

Dans certains pays, il est interdit de prélever de l'eau dans les eaux publiques.

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

Utilisez le nettoyeur haute pression uniquement pour un usage ménager privé.

Le nettoyeur haute pression est prévu pour le nettoyage de machines, véhicules, bâtiments, outils, façades, terrasses, appareils de jardin, etc. avec le jet d'eau haute pression.

L’appareil ne peut être utilisé qu’avec un 36 V Kärcher Battery Power bloc-batterie.

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Les accessoires suivants sont disponibles comme accessoires spéciaux :

• Blocs-batteries/chargeurs qui ne sont pas compris dans la livraison ou qui sont nécessaires en supplément

• Chargeur rapide et bloc-batterie de capacité supérieure

L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

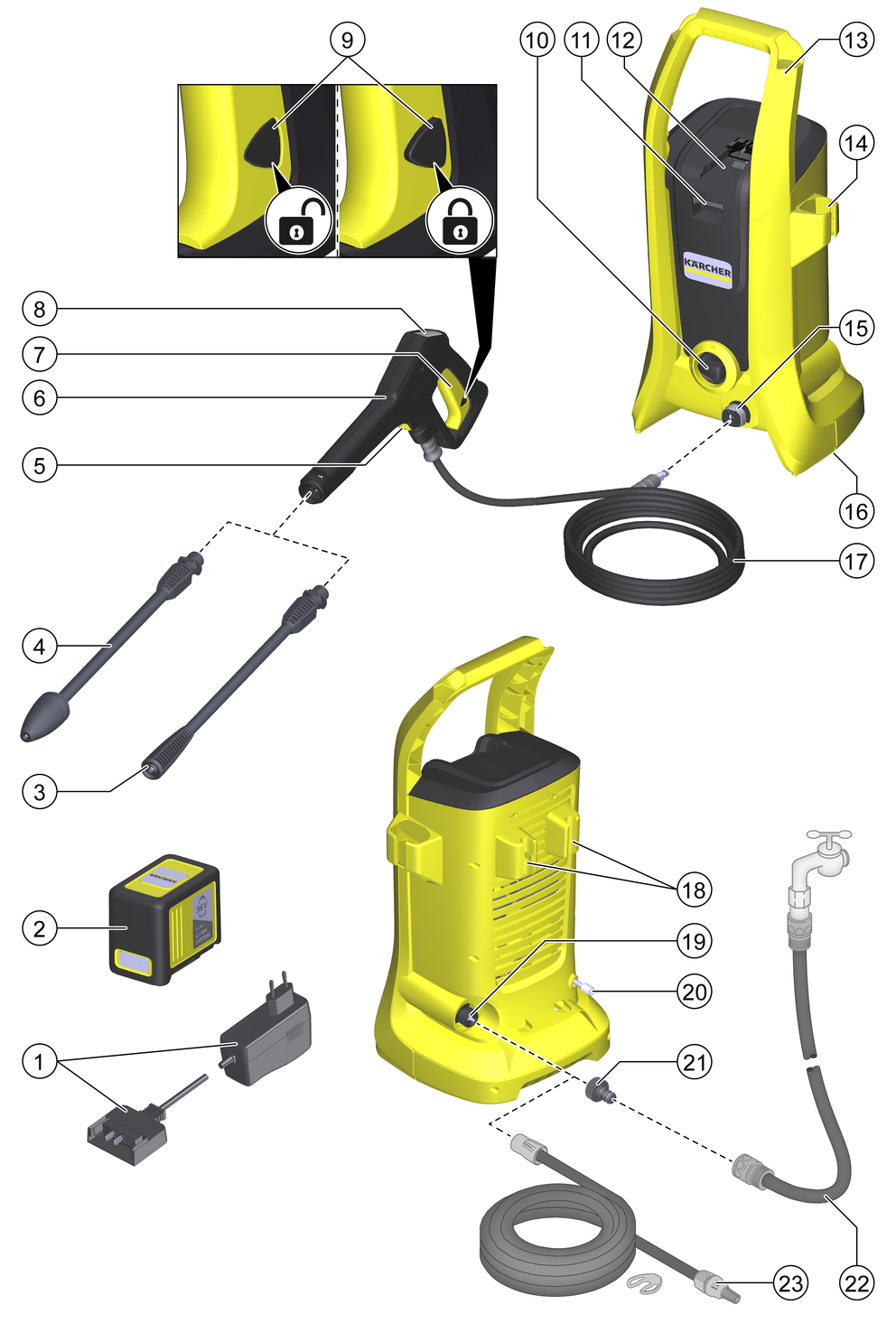

Le présent manuel d'utilisation décrit l'équipement complet. L’étendue de livraison varie selon les modèles (voir l'emballage).

---

1. *Chargeur standard Battery Power 36 V
2. *Bloc-batterie Battery Power 36/50
3. Lance avec buse haute pression pour tâches de nettoyage normales, mode travail STANDARD (plus grande autonomie de la batterie)
4. Lance avec rotabuse pour encrassements tenaces, mode travail BOOST (autonomie réduite de la batterie)
5. Touche de séparation du flexible haute pression et du pistolet haute pression
6. Pistolet haute pression
7. Levier du pistolet haute pression
8. Écran du pistolet haute pression MIX / STANDARD / BOOST
9. Verrouillage du pistolet haute pression
10. Interrupteur principal « 0/OFF »/« I/ON »
11. Touche de déverrouillage du bloc-batterie
12. Logement du bloc-batterie
13. Poignée de transport
14. Rangement du pistolet haute pression
15. Raccord haute pression
16. Plaque signalétique
17. Flexible haute pression
18. Rangement de la lance
19. Raccord d'alimentation en eau avec tamis intégré
20. Flexible d'aspiration du détergent (avec filtre)
21. Raccord pour le raccord d'alimentation en eau
22. **Tuyau d'arrosage avec raccord traditionnel

    • renforcé

    • Diamètre de minimum 1/2 pouce (13 mm)

    • Longueur minimum de 7,5 m

23. **Tuyau d’aspiration KÄRCHER SH 5 pour l’alimentation en eau à partir de réservoirs ouverts (n° de commande 2.643-100.0)

Monter les pièces détachées fournies sur l'appareil avant sa mise en service.

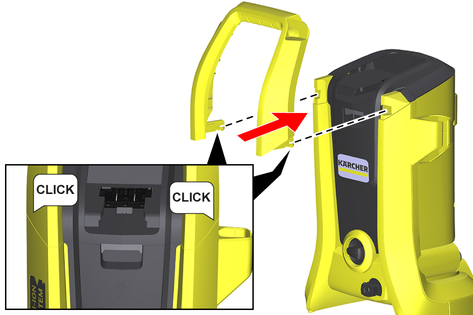

1. Enclencher la poignée de transport.

   ---

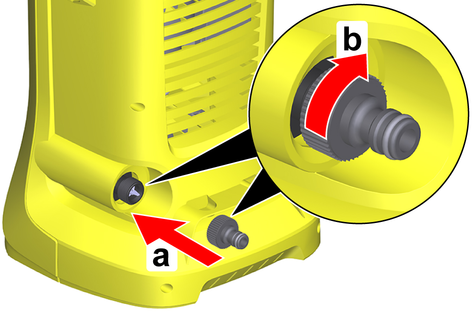

1. Visser l'accouplement du raccord d'alimentation en eau sur le raccord d'alimentation en eau de l'appareil.

   ---



1. Placer l'appareil sur une surface plane.

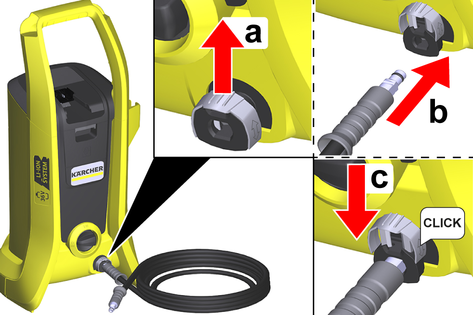

2. Reliez le flexible haute pression au raccord haute pression de l'appareil.

   ---

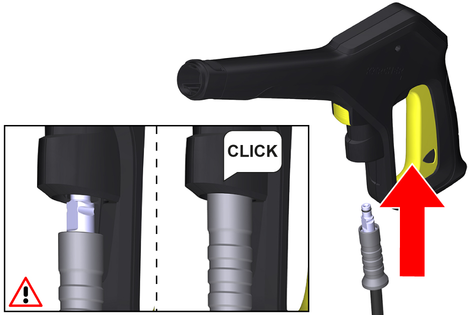

3. Enficher le flexible haute pression sur le pistolet haute pression jusqu'à ce qu'il s'enclenche de manière audible.

   Remarque

   S'assurer de l'orientation correcte de l'embout.

   ---



4. Vérifier si la connexion est correcte en tirant sur le flexible haute pression.

1. Charger le bloc-batterie (voir mode d’emploi du bloc-batterie).

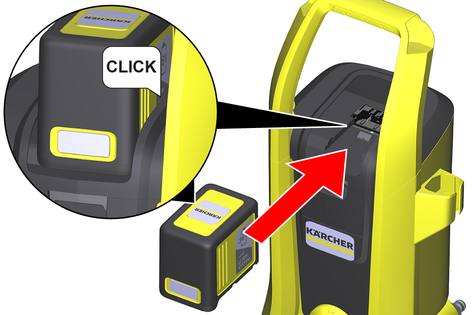

1. Pousser le bloc-batterie dans le logement de l'appareil jusqu'à ce que son enclenchement soit audible.

   ---



La puissance raccordée est indiquée sur la plaque signalétique ou dans le chapitre des Caractéristiques techniques.

Respecter les directives de l'entreprise de distribution d'eau.

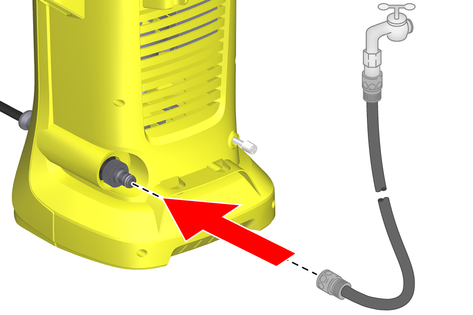

1. Enficher le tuyau d'arrosage sur l'accouplement du raccord d'alimentation en eau.

2. Raccorder le tuyau d'arrosage à la conduite d'eau.

3. Ouvrir complètement le robinet d'eau.

   ---



Ce nettoyeur haute pression est conçu pour aspirer de l’eau de surface, p. ex. à partir de tonneaux d’eau de pluie ou d’étangs (hauteur d’aspiration maximale, voir Caractéristiques techniques).

1. Dévisser le raccord sur le raccord d’alimentation en eau.

2. Remplir le tuyau d'aspiration avec de l'eau.

3. Visser le tuyau d’aspiration sur le raccord d’alimentation en eau de l’appareil et le suspendre dans une source d’eau (p. ex. tonneau d’eau de pluie).

1. Mettre l'appareil sous tension « I/ON ».

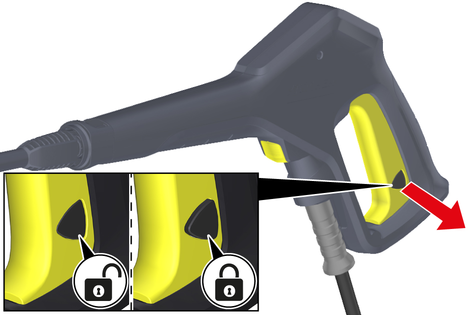

2. Déverrouiller le levier du pistolet haute pression.

3. Appuyer sur le levier du pistolet haute pression.

   L'appareil démarre.

4. Faire fonctionner l'appareil pendant 2 minutes maximum jusqu'à ce que l'eau sorte du pistolet haute pression sans faire de bulles.

5. Relâcher le levier du pistolet haute pression.

6. Verrouiller le levier du pistolet haute pression.

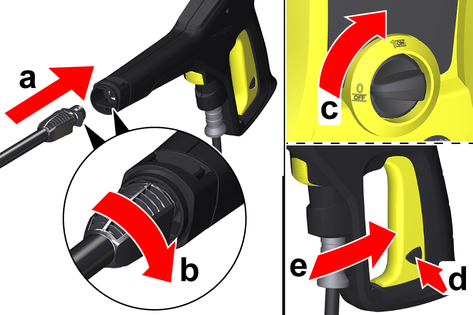

1. Enficher une lance dans le pistolet haute pression et la fixer par une rotation de 90°.

   ---



2. Mettre l'appareil sous tension (« I/ON »).

3. Déverrouiller le levier du pistolet haute pression.

4. Appuyer sur le levier du pistolet haute pression.

   L'appareil démarre.

   Le mode de travail s'affiche à l'écran du pistolet haute pression.

   Remarque

   Le bloc-batterie peut entraîner un retard de 4 secondes maximum lors de la mise en marche de l'appareil.

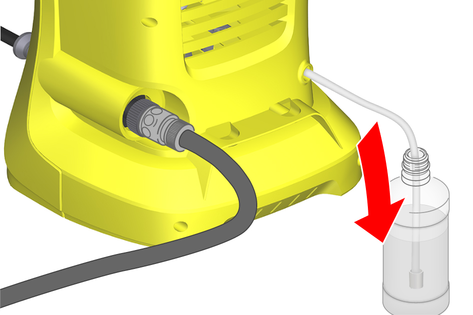

1. Sortir le flexible d'aspiration du détergent de la longueur souhaitée hors du boîtier.

   ---



2. Suspendre le flexible d'aspiration du détergent dans un réservoir avec une solution de nettoyage.

3. Séparer la lance du pistolet haute pression. Travailler en mode travail MIX avec le pistolet haute pression.

   En cours de fonctionnement, la solution de nettoyage est mélangée au jet d'eau.

1. Vaporiser avec parcimonie le détergent sur la surface sèche et laisser agir (mais pas sécher).

2. Rincer les salissures détachées avec le jet haute pression.

1. Rincer l'appareil à l'eau claire pendant 30 secondes.

1. Relâcher le levier du pistolet haute pression.

   L'appareil se met hors tension lorsque le levier est relâché. La haute pression demeure dans le système.

2. Verrouiller le levier du pistolet haute pression.

   ---



3. Mettre l'appareil hors tension « 0/OFF » dans le cas de pauses de travail excédant 5 minutes.

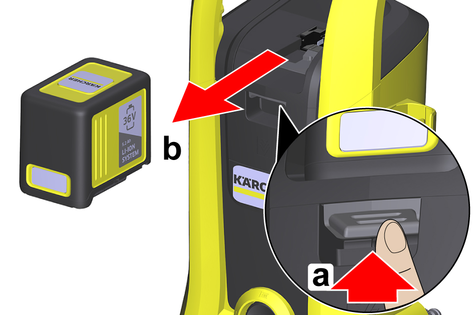

1. Retirer le bloc-batterie :

   1. Appuyer sur la touche de déverrouillage du bloc-batterie.

   2. Retirer le bloc-batterie de son logement.

   ---



1. Relâcher le levier du pistolet haute pression.

2. Fermer le robinet d'eau.

3. Appuyer sur le levier du pistolet haute pression pendant 30 secondes.

   La pression résiduelle dans le système est évacuée.

4. Relâcher le levier du pistolet haute pression.

5. Verrouiller le levier du pistolet haute pression.

6. Couper l'appareil de l'alimentation en eau.

7. Mettre l'appareil hors pression « 0/OFF ».

8. Enlever le bloc-batterie (voir Retrait du bloc-batterie).

9. Chargez le bloc-batterie.

   Remarque

   Recharger les blocs-batteries, même partiellement déchargés, après l'utilisation.

1. Soulever et porter l'appareil par la poignée de transport.

1. Empêcher l'appareil de glisser et de se renverser.

1. Placer l'appareil sur une surface plane.

2. Séparer la lance du pistolet haute pression.

3. Enclencher la lance dans le rangement pour la lance.

4. Appuyer sur le bouton de séparation du pistolet haute pression et séparer le flexible haute pression du pistolet haute pression.

5. Introduire le pistolet haute pression dans son rangement.

6. Séparer le flexible haute pression de l'appareil.

7. Ranger le flexible haute pression de l'appareil.

Avant le stockage de longue durée, tenir compte des remarques complémentaires, voir chapitreEntretien et maintenance.

1. Couper l'appareil de l'alimentation en eau.

2. Démonter le flexible haute pression.

3. Mettre l'appareil sous tension « I/ON ».

4. Attendre maximum 1 minute jusqu'à ce que de l'eau ne sorte plus du raccord haute pression.

5. Éteindre l'appareil.

6. Ranger l’appareil et les accessoires dans un local à l’abri du gel.

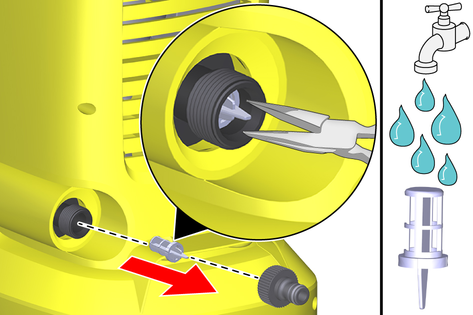

Nettoyer si nécessaire le tamis dans le raccord d’alimentation en eau.

1. Dévisser le raccord sur le raccord d’alimentation en eau.

2. Sortir le tamis.

   ---



3. Nettoyer le tamis à l'eau courante.

4. Mettre le tamis en place dans le raccord d'alimentation en eau.

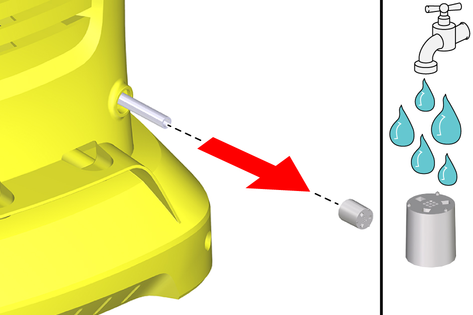

Nettoyer le filtre pour détergent avant tout stockage de longue durée.

1. Retirer le filtre du flexible d'aspiration du détergent.

2. Nettoyer le filtre à l'eau courante.

   ---



Vous pouvez éliminer vous-même les petits défauts à l'aide de l'aperçu suivant.

En cas de doute, veuillez vous adresser au service après-vente autorisé.

• L’appareil ne fonctionne pas

• L’appareil s’arrête tout seul

• L'appareil ne se met pas sous pression

• Fortes variations de pression

• Le détergent n'est pas aspiré

• L'appareil n'est pas étanche.

Cause:

L’appareil n'est pas allumé

Élimination:

1. Appuyer sur le levier du pistolet haute pression.

   L'appareil démarre.

Cause:

Le bloc-batterie n’est pas correctement logé dans l’appareil

Élimination:

1. Pousser le bloc-batterie dans le logement de l'appareil jusqu'à ce que son enclenchement soit audible.

Cause:

Surchauffe du bloc-batterie

Élimination:

1. Retirer le bloc-batterie de l’appareil et le laisser refroidir.

Cause:

L’état de charge du bloc-batterie est trop faible

Élimination:

1. Chargez le bloc-batterie.

Cause:

Le bloc-batterie ou le chargeur est défectueux

Élimination:

1. Remplacer le bloc-batterie ou le chargeur.

Cause:

La protection contre la marche à sec s'est déclenchée

Élimination:

1. Ouvrir complètement le robinet d'eau.

2. S'assurer qu'un débit suffisant est appliqué sur l'arrivée d'eau.

3. Vérifier que la hauteur d'aspiration maximale n'est pas excédée.

Cause:

Le bloc-batterie présente un risque de surchauffe

Élimination:

1. Mettre l'appareil hors pression « 0/OFF ».

2. Laisser refroidir le bloc-batterie.

3. Mettre l'appareil sous tension « I/ON ».

Cause:

L'alimentation en eau est trop faible

Élimination:

1. Ouvrir complètement le robinet d'eau.

2. S'assurer qu'un débit suffisant est appliqué sur l'arrivée d'eau.

3. Vérifier que la hauteur d'aspiration maximale n'est pas excédée.

Cause:

Le tamis dans le raccord d'alimentation en eau est encrassé

Élimination:

1. Sortir le tamis dans le raccord d'alimentation en eau à l'aide d'une pince plate.

2. Nettoyer le tamis à l'eau courante.

Cause:

De l'air se trouve dans l'appareil

Élimination:

1. Purger l’appareil :

   1. Mettre l'appareil sous tension pendant maximum 2 minutes sans raccorder le flexible haute pression jusqu'à ce que de l'eau s'écoule du raccord haute pression sans faire de bulles.

   2. Éteindre l'appareil.

   3. Raccorder le flexible haute pression.

   4. En mode Aspiration, tenir compte de la hauteur d'aspiration maximale (voir Caractéristiques techniques).

Élimination:

1. Nettoyer la buse haute pression :

   1. Retirer les salissures de l'orifice de la buse au moyen d'une épingle.

   2. Rincer la buse haute pression par l'avant avec de l'eau.

2. Contrôler le débit d'alimentation de l'eau.

Élimination:

1. Séparer la lance du pistolet haute pression et ne travailler qu'avec le pistolet haute pression.

2. Nettoyer le filtre sur le flexible d'aspiration du détergent.

3. Vérifier si le flexible d'aspiration du détergent n'est pas plié.

Élimination:

1. Une faible fuite de l'appareil est purement technique. En cas de forte fuite, commissionner le Service après-vente autorisé.

Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat.

Vous trouverez de plus amples informations sous : www.kaercher.com/dealersearch

Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ».

Nous déclarons par la présente que le produit mentionné ci-dessous est conforme aux directives pertinentes des normes et ordonnances mentionnées. En cas de modification du produit sans notre accord, la présente déclaration n'est plus valable.

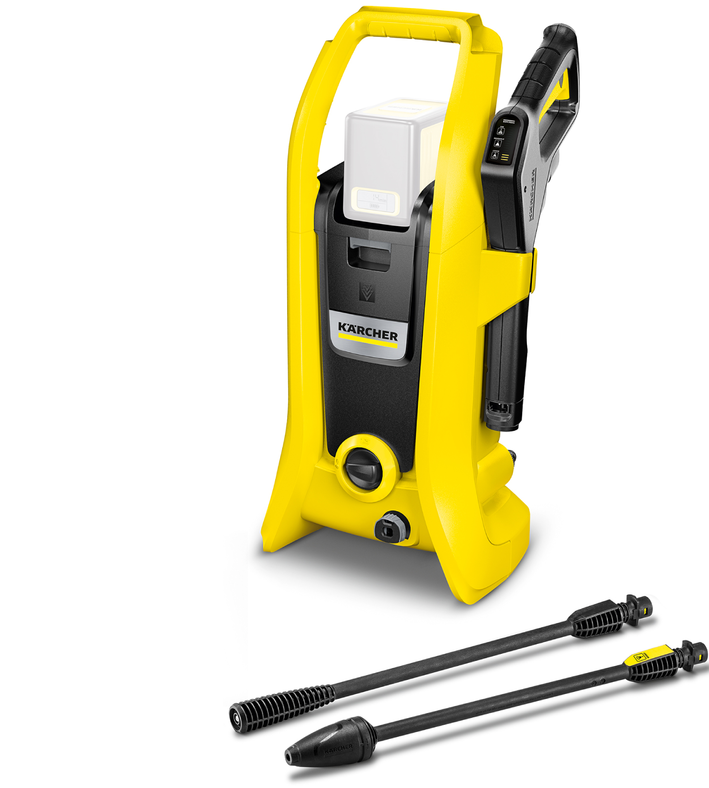

Produit : Nettoyeur haute pression

Type : K 2 Battery

2006/42/CE (+2009/127/CE)

2014/30/UE

2011/65/UE

2000/14/CE

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN IEC 63000: 2018

2000/14/CE: Annexe V

Mesuré : 85

Garanti : 88

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tél. : +49 7195 14-0

Télécopie : +49 7195 14-2212

---

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tél. : +49 7195 14-0

Télécopie : +49 7195 14-2212

Winnenden, le 01/04/2025
