Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen en deze in acht te nemen.

Bewaar beide documenten voor later gebruik of volgende eigenaars.

Gebruik deze hogedrukreiniger uitsluitend voor de volgende werkzaamheden:

Reinig machines, voertuigen, bouwwerken, werktuigen en gelijkaardige voorwerpen met de hogedrukstraal.

Bij hardnekkige verontreiniging bevelen wij een rotorsproeier als bijzondere toebehoren aan.

Bij HD...Plus is een rotorsproeier bij de leveringsomvang inbegrepen.

• pH-waarde: 6,5...9,5

• elektrisch geleidingsvermogen: Geleidingsvermogen van schoon water + 1200 µS/cm, maximaal geleidingsvermogen 2000 µS/cm

• afzetbare stoffen (testvolume 1 l, afzettingstijd 30 minuten): < 0,5 mg/l

• filtreerbare stoffen: < 50 mg/l, geen abrasieve stoffen

• koolwaterstoffen: < 20 mg/l

• chloride: < 300 mg/l

• sulfaat: < 240 mg/l

• calcium: < 200 mg/l

• totale hardheid: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• ijzer: < 0,5 mg/l

• mangaan: < 0,05 mg/l

• koper: < 2 mg/l

• actieve chloor: < 0,3 mg/l

• vrij van onaangename geuren

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af.

Actuele informatie over ingrediënten vindt u op: www.kaercher.de/REACH

Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

• Lees voor de eerste inbedrijfstelling de veiligheidsinstructies 5.951-949.0.

• Neem de nationale voorschriften voor vloeistofstraalreinigers in acht.

• Neem de nationale voorschriften voor ongevallenpreventie in acht. Vloeibare vloeistofstraalreinigers moeten regelmatig worden getest. Het testresultaat moet schriftelijk worden vastgelegd.

• Wijzig het apparaat of de accessoires niet.

• *Bepaal de maximaal toelaatbare systeemimpedantie Zmax 0,025 Ω in de gebruiksaanwijzing van de apparatuur en instrueer de gebruikers om, indien nodig in overleg met de leverancier, te bepalen dat de apparatuur alleen wordt aangesloten op een voeding met die impedantie of minder.

De veiligheidssluiting op het hogedrukpistool voorkomt dat het apparaat per ongeluk wordt ingeschakeld.

Als het hogedrukpistool is gesloten, gaat de overstroomklep open en stroomt het volledige watervolume terug naar de zuigzijde van de pomp.

De overstroomklep wordt ingesteld door de fabrikant en dan verzegeld. Instellen wordt alleen uitgevoerd door de klantenservice.

1. Verpakkingsinhoud bij het uitpakken controleren.

2. Bij transportschade de dealer onmiddellijk op de hoogte brengen.

• Bedieningselementen voor het reinigingsproces zijn geel.

Het oliepeil moet in het midden van de oliepeilweergave staan.

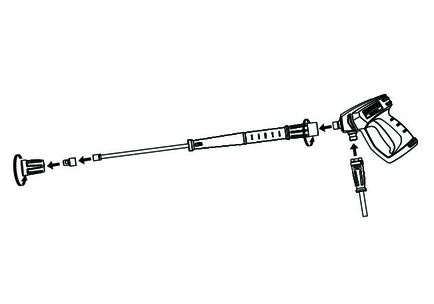

1. Bevestig de spuitkop op de spuitlans met het schroefverbindingsstuk.

2. Verbind de sproeipijp met het handspuitpistool.

3. Sluit de hogedrukslang aan op de wateruitlaat en het handspuitpistool.

   ---



4. Sluit de adapter aan op de waterinlaat.

Bevestig het apparaat indien nodig aan de muur.

1. Schroef de expansiebout in de muur.

2. Bevestig de machine aan de muur

Overeenkomstig de voorschriften mag het apparaat nooit zonder systeemscheider op het drinkwaternet worden gebruikt. Gebruik een systeemscheider van KÄRCHER of een andere systeemscheider conform EN 12729 Type BA. Water dat door een systeemscheider stroomt, geldt niet meer als drinkwater. Sluit de systeemscheider steeds aan op de watertoevoer, nooit direct op de wateraansluiting van het apparaat.

1. Watertoevoer controleren op toevoerdruk, aanvoertemperatuur en toevoerdebiet. Vereisten zie gedeelte "Technische gegevens".

2. Systeemscheider en wateraansluiting van het apparaat met een slang verbinden (minimale lengte 7,5 m, minimale diameter 1").

   De toevoerslang is niet bij de leveringsomvang inbegrepen.

3. Watertoevoer openen.

1. Zuigslang (bestelnummer 4.440-207.0) en filter (bestelnummer 4.730-012.0) op de wateraansluiting schroeven.

2. Apparaat ontluchten.

1. Schroef het mondstuk los van de spuitlans.

2. Laat het apparaat draaien, tot het ontsnappende water geen luchtbellen meer bevat.

3. Laat het apparaat bij ontluchtingsproblemen 10 seconden draaien en schakel het dan uit. Herhaal deze procedure meerdere keren.

4. Schakel het apparaat uit.

5. Schroef het mondstuk terug op zijn plaats.

6. Let op het luchtvolume in het filter. Als het meer dan de helft van het filtervolume is, draai dan de ontluchtingsplug een wat los en laat de lucht eruit.

Raadpleeg het typeplaatje of de technische gegevens voor de aansluitgegevens.

1. Wikkel het netsnoer af en leg het op de grond.

2. Steek de stekker in het stopcontact.

1. Open de watertoevoer.

2. Zet de apparaatschakelaar op "I".

3. Open de veiligheidsvergrendeling van het hogedrukpistool.

4. Richt het hogedrukpistool op het te reinigen object.

5. Open het hogedrukpistool en start de reiniging.

De reinigingsmiddelen van KÄRCHER staan garant voor een storingsvrije werking. Vraag ons gerust om advies, onze catalogus of onze informatiebladen over onze reinigingsmiddelen aan.

1. Vul de houder van de schuimlans met het reinigingsmiddel. (Volg de doseringsinstructies op de fles van het reinigingsmiddel.)

1. Het reinigingsmiddel spaarzaam op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen).

2. Het losgeweekte vuil met de hogedrukstraal wegspoelen.

1. Laat de knop los en het apparaat schakelt uit.

2. Druk de knop in en het apparaat schakelt opnieuw in.

1. Sluit de waterinlaat af.

2. Open het hogedrukpistool.

3. Zet de apparaatschakelaar op "I" en laat het apparaat 5 tot 10 seconden draaien.

4. Sluit het hogedrukpistool.

5. Zet de apparaatschakelaar op "O/OFF".

6. Trek de stekker alleen uit het stopcontact als je handen droog zijn.

7. Koppel de waterinlaat los.

8. Open het hogedrukpistool totdat het apparaat volledig drukloos is.

9. Duw de veiligheidsvergrendeling naar voren om het handspuitpistool te vergrendelen.

Als vorstvrij opbergen niet mogelijk is:

1. Water aftappen.

2. In de handel verkrijgbaar vorstbeschermingsmiddel door het apparaat pompen.

3. Apparaat maximaal 1 minuut laten lopen, tot de pomp en de leidingen leeg zijn.

Beveilig het apparaat bij transport in voertuigen volgens de richtlijnen om uitglijden en kantelen te voorkomen.

1. Berg het apparaat enkel in binnenruimten op.

Met uw dealer kunt u een regelmatige veiligheidsinspectie vastleggen of een onderhoudscontract afsluiten. Vraag hierover advies.

1. de aansluitkabel op schade controleren; een beschadigde kabel onmiddellijk door de bevoegde klantenservice of een elektricien laten vervangen.

2. de hogedrukslang op beschadiging controleren; een beschadigde hogedrukslang onmiddellijk laten vervangen.

3. het apparaat op dichtheid controleren. 3 druppels water per minuut zijn toegestaan. Bij grotere lekkage contact opnemen met de klantenservice.

1. De zeef in de wateraansluiting reinigen.

1. Schroef het waterfilter los.

2. Trek de zeef eruit en maak hem schoon.

3. Zet de zeef terug op zijn plaats.

4. Schroef het waterfilter vast.

1. Onderhoud van het apparaat door de klantenservice laten uitvoeren.

2. Olie verversen.

1. Draai de olieaftapschroef los.

2. Giet de olie af in een opvangbak.

3. Wacht tot de olie volledig is afgetapt.

4. Plaats de olieaftapplug en draai deze vast. Koppel 7..,12 Nm.

5. Vul langzaam nieuwe olie bij en de luchtbellen moeten verdwijnen. Het oliepeil moet in het midden van de oliepeilvenster staan.

6. Plaats de olieavulplug en draai deze vast. Koppel 7..,12 Nm.

• Apparaat start niet

• Het apparaat bereikt niet de vereiste druk

• Pomp ondichtTot 3 druppels wateruitlaat per minuut zijn toegestaan.

• Pomp klopt

• Toevoeging van reinigingsmiddel te weinig

Oplossing:

• Controleer de voedingskabel op beschadiging.

• Controleer de netspanning.

• Als het apparaat oververhit raakt:

  1. Zet de apparaatschakelaar op "O".

  2. Laat het apparaat minimaal 15 minuten afkoelen.

  3. Zet de aan/uit-schakelaar op "I".

• Reset de apparaatschakelaar.

• Neem bij elektrische storingen contact op met de klantenservice.

Oplossing:

• Controleer de grootte van de sproeier; voor de vereiste grootte zie hoofdstuk "Technische gegevens".

• Ontlucht het apparaat, zie hoofdstuk "Apparaat ontluchten".

• De zeef in de wateraansluiting reinigen.

• Controleer de watertoevoerhoeveelheid; voor de vereiste grootte zie hoofdstuk "Technische gegevens".

• Sproeier reinigen.

• Neem indien nodig contact op met de klantenservice.

Oplossing:

• Laat bij grotere ondichtheid het apparaat door de klantenservice controleren.

Oplossing:

• Controleer de watertoevoerleiding op dichtheid.

• Ontlucht het apparaat, zie hoofdstuk "Apparaat ontluchten".

• Neem indien nodig contact op met de klantenservice.

Oplossing:

• Reservoir van de schuimsproeier navullen.

• Grotere kap op de zuigslang steken.

• Zuigslang en schuimsproeier controleren op afzettingen van reinigingsmiddel. Afzettingen verwijderen met lauwwarm water.

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.

Meer informatie vindt u onder: www.kaercher.com/dealersearch

Meer informatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale Kärcher-website onder "Downloads".

• HD 6/15-4 M ST Classic

• HD 9/18-4 M ST Classic

• HD 10/21-4 M ST Classic

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid.

Product: Hogedrukreiniger

Type: 1.367-xxx

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2000/14/EG

2009/125/EG

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

-

2000/14/EG: Bijlage V

HD 6/15-4 M ST Classic

Gemeten: 89

Gegarandeerd: 91

HD 9/18-4 M ST Classic

Gemeten: 88

Gegarandeerd: 90

HD 10/21-4 M ST Classic

Gemeten: 91

Gegarandeerd: 94

Gemeten:

Gegarandeerd:

Gemeten:

Gegarandeerd:

De ondergetekenden handelen in opdracht en met volmacht van de directie.

---

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, /11/01
