KÄRCHER Home & Garden App sisältää:

• Asennus- ja käyttöönotto-ohjeet

• Tiedot sovellusalueista

• Vinkkejä & niksejä

• Usein kysyttyjä kysymyksiä ja perusteellinen apu häiriöissä

• Yhteys KÄRCHER-palvelukeskukseen

Sovelluksen voi ladata täältä:

---

Tavaramerkit

• ^™ ja ^™ ovat Google Inc:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

• ^® ja ^® ovat Apple Inc:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvallisuusohjeet. Menettele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

Puhdistustöitä, joiden yhteydessä syntyy öljypitoista jätevettä, esim. moottorin pesu, alustapesu, saa tehdä vain pesupaikoilla, joilla on öljynerotin.

Puhdistusaineita sisältäviä töitä saa tehdä vain nestetiivistetyillä työpinnoilla, joilla on liitäntä likavesiviemäriin. Älä päästä puhdistusaineita vesistöihin tai maaperään.

Veden ottaminen julkisista vesistöistä ei ole joissain maissa sallittua.

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.de/REACH

Käytä korkeapainepesuria vain yksityisissä kotitalouksissa.

Korkeapainepesuri on tarkoitettu koneiden, ajoneuvojen, rakenteiden, työkalujen, julkisivujen, terassien, puutarhalaitteiden jne. puhdistamiseen korkeapaineisella vesisuihkulla.

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Tässä käyttöohjeessa kuvataan maksimaalinen varustus. Mallista riippuen toimituksen sisällössä on eroja (katso pakkaus).

---

---

1. Jalusta kantokahvalla
2. Vesiliitäntä ja sisään rakennettu siivilä
3. Kuljetuspyörä
4. Kansi
5. Letkuohjain
6. Laitekytkin ”0/OFF” / ”I/ON”
7. Suihkuputkien säilytys
8. Korkeapaineletku
9. * Plug ’n’ Clean -puhdistusainepullo
10. Korkeapainepistoolin säilytys / lepopaikka
11. Kuljetuskahva, ulosvedettävä
12. Power Control -suihkuputken pyörivä suutin vaikeasti irtoavaan likaan, painetaso: HARD
13. Power Control -suihkuputki Vario Power yleisimpiin puhdistustöihin, painetasot: HARD / MEDIUM / SOFT / MIX
14. Power Control -korkeapainepistooli
15. Painike, jolla irrotetaan korkeapaineletku korkeapainepistoolista
16. Korkeapainepistoolin vipu
17. Painenäyttö (0-MIX / 1-SOFT / 2-MEDIUM / 3-HARD)
18. Korkeapainepistoolin lukitus
19. Kantokahva
20. Letkupidike
21. Korkeapaineletkukela
22. Letkukelan käsikäyttöinen kampi
23. Tyyppikilpi
24. Varustelokero
25. Verkon kiinnityskoukku
26. Lisävarustekotelon verkko
27. Verkkoliitäntäjohto ja verkkopistoke
28. Vesiliitännän kytkin
29. **Puutarhaletku (kangasvahvistettu, halkaisija vähintään 1/2" (13 mm), pituus vähintään 7,5 m, kaupallisesti saatavana olevalla pikaliittimellä)
30. **KÄRCHER-imuletku vedensyöttöön avoimista säiliöistä (tilausnumero 2.643-100)
31. Mukana toimitetut ruuvit ja tapit
32. *Vaahtosuutin ja puhdistusainesäiliö: Puhdistusaine imetään säiliöstä ja muodostuu voimakas puhdistusainevaahto.
33. *Pyörivä pesuharja (esim. auton puhdistamiseen)

* valinnainen, ** vaaditaan lisäksi

Laitekytkin estää laitteen tahattoman käytön.

Lukitus lukitsee korkeapainepistoolin vivun ja estää laitteen tahattoman käynnistämisen.

Kun korkeapainepistoolin vipu vapautetaan, painekytkin kytkee pumpun pois päältä ja korkeapainesuihku loppuu. Kun vipua taas painetaan, pumppu käynnistyy.

Jos virrankulutus on liian suuri, moottorin suojakytkin kytkee laitteen pois päältä.

Varaa saataville mukana toimitetut ruuvit ja niihin sopiva ruuvitaltta.

Asenna irrallaan toimitetut osat laitteeseen ennen käyttöönottoa.

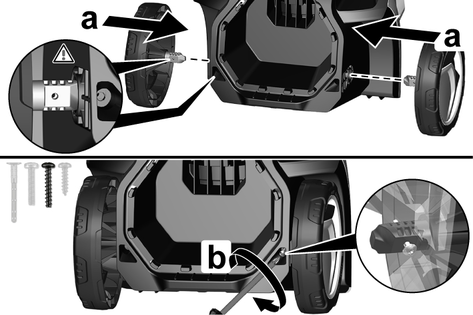

1. Aseta pyörät paikoilleen.

   Huomautus

   Huomioi reiän suuntaus.

   ---



2. Kiinnitä pyörät yhdellä ruuvilla.

1. Aseta jalusta paikoilleen.

   ---



2. Työnnä kaksi tappia reikiin niin pitkälle kuin ne menevät.

3. Kiinnitä jalusta kahdella ruuvilla.

1. Kiinnitä suihkuputkien pidike.

2. Kiinnitä pidike kahdella ruuvilla.

   ---



3. Kiinnitä kansi neljällä ruuvilla.

   ---



1. Kiinnitä kuljetuskahva.

   ---



2. Kiinnitä kuljetuskahva kahdella ruuvilla.

1. Ripusta lisävarusteverkko koukkuihin.

   ---



1. Työnnä korkeapaineletku takaa letkuohjaimen läpi.

   ---



1. Ruuvaa vesiliitännän kytkin laitteen vesiliitäntään.

   ---



1. Aseta laite tasaiselle alustalle.

2. Laitteet, joissa on letkukela: Kelaa korkeapaineletku kokonaan pois letkukelalta.

3. Laitteet ilman letkukelaa: Kelaa korkeapaineletku kokonaan pois ja löysää mahdollisia silmukoita ja kierteitä.

4. Vedä korkeapaineletku kokonaan eteenpäin letkuohjaimen läpi.

5. Aseta korkeapaineletku korkeapainepistooliin niin, että se lukittuu kuuluvasti.

   Huomautus

   Varmista nippelin oikea suunta.

   ---



6. Tarkista korkeapaineletkua vetämällä, että liitäntä on kunnolla kiinni.

7. Yhdistä verkkopistoke pistorasiaan.

Katso liitäntäarvot tyyppikilvestä tai luvusta Tekniset tiedot.

Noudata vesiyhtiön määräyksiä.

1. Yhdistä puutarhaletku vesiliitännän kytkimeen.

2. Liitä puutarhaletku vesijohtoon.

3. Avaa vesihana kokonaan.

   ---



Tämä korkeapainepesuri soveltuu takaiskuventtiilillä varustetun KÄRCHER- imuletkun (erikoisvaruste, tilausnumero 2.643-100) pintaveden imemiseen esim. sadevesitynnyreistä tai lammista (maksimaalinen imukorkeus, katso luku Tekniset tiedot).

Imukäytössä vesiliitännän kytkintä ei tarvita.

1. Täytä imuletku vedellä.

2. Ruuvaa imuletku laitteen vesiliitäntään ja laita vesilähteeseen (esimerkiksi sadevesitynnyriin).

1. Kytke laite päälle “I/ON”.

2. Vapauta korkeapainepistoolin vivun lukitus.

3. Paina korkeapainepistoolin vipua.

   Laite kytkeytyy päälle.

4. Anna laitteen käydä enintään 2 minuuttia, kunnes vesi valuu korkeapainepistoolista ulos ilman kuplia.

5. Vapauta korkeapainepistoolin vipu.

6. Lukitse korkeapainepistoolin vipu.

Korkeapainepistoolin painenäyttö näyttää tällä hetkellä asetetun painetason, kun sitä käytetään yhdessä Power Control -suihkuputken kanssa.

Näyttö	Painetaso	Suositusesimerkki
	HARD	Päällystekivistä tai pesubetonista valmistetut kiviterassit, asfaltti, metallipinnat, puutarhavälineet (kottikärry, lapio jne.)
	MEDIUM	Autot / moottoripyörät, tiilipinnat, rapatut seinät, muovikalusteet
	SOFT	Puupinnat, polkupyörät, hiekkakivipinnat, rottinkihuonekalut
	MIX	Käyttö puhdistusaineiden kanssa

1. Yhdistä suihkuputki korkeapainepistooliin ja kiinnitä se kääntämällä 90°.

   ---



2. Kytke laite päälle (“I/ON”).

3. Vapauta korkeapainepistoolin vivun lukitus.

4. Paina korkeapainepistoolin vipua.

   Laite kytkeytyy päälle.

5. Käännä Power Control -suihkuputkea Vario Power, kunnes vaadittu painetaso näkyy painenäytössä.

1. Laita pesuharja korkeapainepistooliin ja kiinnitä se kääntämällä 90°.

1. Poista Plug ‘n’ Clean -puhdistusainepullon kansi.

2. Paina puhdistusainepullo aukko alaspäin Plug ‘n’ Clean -puhdistusaineen liitäntään.

   ---



3. Käytä Vario Power -suihkuputkea.

4. Kierrä suihkuputkea suuntaan ”MIX”, kunnes ”MIX” näkyy korkeapainepistoolissa.

   Käytön aikana puhdistusaineliuosta sekoitetaan vesisuihkuun.

5. Käytä halutessasi vaahtosuutinta.

   1. Lisää puhdistusaineliuosta puhdistusainesäiliöön. Noudata puhdistusaineen pakkauksessa olevia annosteluohjeita.

   2. Yhdistä vaahtosuutin puhdistusainesäiliöön.

   3. Laita vaahtosuutin korkeapainepistooliin ja kiinnitä se kääntämällä 90°.

      ---



1. Suihkuta puhdistusainetta hieman kuivalle pinnalle ja anna vaikuttaa (ei kuivua).

2. Huuhtele lika pois korkeapainesuihkulla.

1. Irrota Plug ‘n’ Clean -puhdistusainepullo kiinnityskohdasta ja sulje se kannella.

2. Aseta puhdistusainepullo säilytyspidikkeeseen kansi ylöspäin.

3. Huuhtele laitetta noin 30 sekuntia puhtaalla vedellä.

1. Päästä korkeapainepistoolin vivusta.

   Kun vipu vapautetaan, laite kytkeytyy pois päältä. Järjestelmässä pysyy korkeapaine.

2. Lukitse korkeapainepistoolin vipu.

   ---



3. Aseta korkeapainepistooli suihkuputken kanssa pysäköintikohtaan.

4. Jos laitetta ei käytetä yli 5 minuuttiin, kytke laite pois päältä ”0/OFF”.

1. Päästä korkeapainepistoolin vivusta.

2. Sulje vesihana.

3. Paina korkeapainepistoolin vipua 30 sekuntia.

   Järjestelmässä vielä oleva paine purkautuu.

4. Päästä korkeapainepistoolin vivusta.

5. Lukitse korkeapainepistoolin vipu.

6. Irrota laite vedensyötöstä.

7. Kytke laite pois päältä “0/OFF”.

8. Irrota verkkopistoke pistorasiasta.

1. Nosta laitetta ja kanna sitä kantokahvoista.

1. Vedä kuljetuskahvaa ulos, kunnes se lukittuu kuuluvasti.

2. Vedä laitetta kuljetuskahvasta.

1. Irrota Plug ‘n’ Clean -puhdistusainepullo kiinnityskohdasta ja sulje se kannella, ennen kuin kuljetat laitetta makuuasennossa.

2. Varmista laite siirtymistä ja kaatumista vastaan.

1. Aseta laite tasaiselle alustalle.

2. Irrota suihkuputki korkeapainepistoolista.

3. Paina korkeapainepistoolin irrotuspainiketta ja irrota korkeapaineletku korkeapainepistoolista.

4. HUOMIO

   Korkeapaineletkun vaurioituminen

   Korkeapaineletkun vaurioituminen väärän pyörimissuunnan vuoksi

   Noudata rullattaessa letkukelan pyörimissuuntaa.

   Laitteet letkukelan kanssa: Kierrä letkukelaa käsikammella vastapäivään ja kelaa korkeapaineletku.

5. Laitteet ilman letkukelaa: Säilytä korkeapaineletku laitteen luona.

6. Säilytä verkkoliitäntäjohto ja varusteet laitteen luona.

Noudata lisäohjeita ennen pitkää varastointia, katso luku Hoito ja huolto.

Seuraavien ehtojen on täytyttävä:

• Laite on irrotettu vedensyötöstä.

• Korkeapainepistooli on irrotettu korkeapaineletkusta.

1. Kytke laite päälle “I/ON”.

2. Odota enintään 1 minuutti, kunnes korkeapaineletkusta ei enää tule ulos vettä.

3. Kytke laite pois päältä.

4. Säilytä laite ja kaikki varusteet jäätymiseltä suojatussa tilassa.

Laitetta ei tarvitse huoltaa, eli säännöllisiä huoltotöitä ei tarvitse suorittaa.

Puhdista vesiliitännän siivilä tarvittaessa.

1. Irrota kytkin vesiliitännästä.

2. Vedä siivilä ulos lattapihdeillä.

3. Puhdista siivilä juoksevan veden alla.

   ---



4. Aseta siivilä vesiliitäntään.

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

• Laite ei käynnisty

• Laite ei käynnisty, moottori hurisee

• Laitteeseen ei muodostu painetta

• Suuret paineen heilahtelut

• Laite vuotaa

• Puhdistusainetta ei imetä

Élimination:

1. Paina korkeapainepistoolin vipua.

   Laite kytkeytyy päälle.

2. Tarkasta, onko tyyppikilvessä ilmoitettu jännite yhteensopiva virtalähteen jännitteen kanssa.

3. Tarkasta verkkoliitäntäjohto vaurioiden varalta.

4. Jos moottori on ylikuormittunut ja moottorin suojakytkin on lauennut:

   1. Kytke laite pois päältä “0/OFF”.

   2. Anna laitteen jäähtyä 1 tunti.

   3. Kytke laite päälle “I/ON” ja ota se jälleen käyttöön.

   Jos häiriö ilmenee useita kertoja, anna asiakaspalvelun tarkastaa laite.

Syy:

Jännitteen lasku heikon virtaverkon tai jatkojohdon käytön vuoksi

Élimination:

1. Paina käynnistettäessä ensin korkeapainepistoolin vipua, ja kytke sitten laite päälle “I/ON”.

Syy:

Vedensyöttö on liian vähäistä

Élimination:

1. Avaa vesihana kokonaan.

2. Tarkista, että vedentulon pumppausmäärä on riittävä.

Syy:

Vesiliitännän siivilä on likainen.

Élimination:

1. Vedä vesiliitännän siivilä ulos lattapihdeillä.

2. Puhdista siivilä juoksevan veden alla.

Syy:

Laitteessa on ilmaa.

Élimination:

1. Ilmaa laite:

   1. Käynnistä laite suihkuputkea liittämättä enintään 2 minuutiksi.

   2. Paina korkeapainepistoolia ja odota, kunnes korkeapainepistoolista tulee ulos vettä, jossa ei ole kuplia.

   3. Liitä suihkuputki.

   4. Noudata imukäytössä maks. imukorkeutta (katso luku Tekniset tiedot).

Élimination:

1. Puhdista korkeapainesuutin:

   1. Poista lika suuttimen kanavasta neulalla.

   2. Huuhtele korkeapainesuutin edestä vedellä.

2. Tarkista veden tulomäärä.

Élimination:

1. Laitteen vähäinen epätiiviys johtuu tekniikasta. Jos laite vuotaa paljon, ota yhteyttä valtuutettuun asiakaspalveluun.

Élimination:

1. Käytä suihkuputkea Vario Power ja kierrä se kohtaan ”MIX”.

2. Tarkasta, onko Plug ‘n’ Clean -puhdistusainepullo aukko alaspäin puhdistusaineen liitännässä.

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiömme julkaisemat takuuehdot. Korjaamme laitteessasi mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

Lisätietoja löydät täältä: www.kaercher.com/dealersearch

Lisätietoja takuutiedoista (jos saatavilla) on Kärcherin paikallisen verkkosivuston palvelualueella kohdassa "Lataukset".

• K 5 Power Control

• K 5 Premium Power Control

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Painepesuri

Tyyppi: 1.324-xxx

2006/42/EY (+2009/127/EY)

2014/30/EU

2011/65/EU

2000/14/EY

2009/125/EY

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

2000/14/EY: liite V

Mitattu: 89

Taattu: 92

Mitattu: 88

Taattu: 91

Mitattu:

Taattu:

Mitattu:

Taattu:

Mitattu:

Taattu:

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

---

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Winnenden, 1.6.2021
