2.574-012.0
0.084-158.0 (08/24)
Descripción
PRECAUCIÓN
Daños materiales por un montaje defectuoso
El montaje debe realizarlo únicamente el personal especialista formado para ello.Nota
Tener es obligatorio también en cuenta el manual de instrucciones y las instrucciones de seguridad del equipo en que está instalado el juego de montaje.
Uso previsto
El juego de montaje del Scrambler tritura pélets de hielo seco para limpiar superficies delicadas y blandas.
Los gránulos se trituran a medida que fluyen a través de las rejillas perforadas instaladas en el Scrambler.
El tamaño de los pélets triturados puede ajustarse insertando las rejillas perforadas en distintas posiciones.
El codificador se enrosca entre el equipo y la manguera de hielo seco, y funciona de forma puramente mecánica.
El codificador es adecuado para su instalación en los siguientes equipos:
IB L2P
Descripción del equipo de conversión
Nota
Durante el desmontaje/montaje, asegurarse de seguir los avisos de estas instrucciones y del manual de funcionamiento del equipo.
Nota
El juego de montaje se suministra premontado. Si desea mantener el tamaño estándar ajustado para los pélets (1 x 1 mm), monte el codificador en el equipo tal y como se suministra (consulte el capítulo "Montaje del codificador en el equipo").

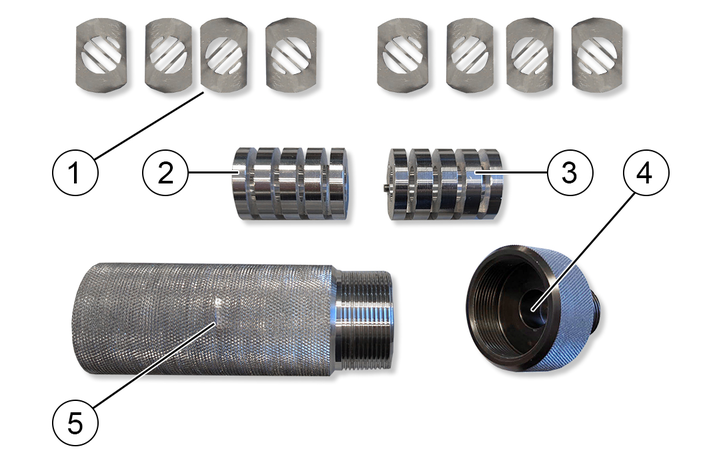

El juego de montaje contiene los siguientes componentes:
- Rejilla perforada (8 piezas)
- Manguito de montaje para rejilla perforada (sin tornillo prisionero)
- Manguito de montaje para rejilla perforada (con tornillo prisionero)
- Tapa de la carcasa
- Carcasa
Accesorios y repuestos
Utilice únicamente accesorios y repuestos originales, estos garantizan un servicio seguro y fiable del equipo.
Encontrará información sobre los accesorios y repuestos en www.kaercher.com.
Monte el Scrambler en el equipo

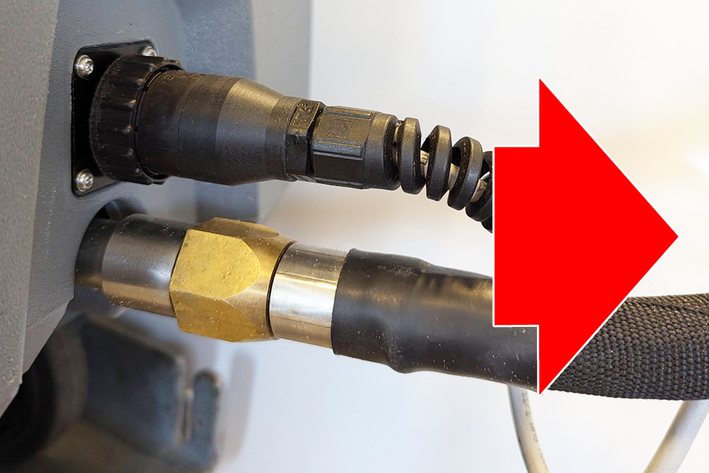

Desconecte la manguera de hielo seco del equipo.
Desconecte la conexión eléctrica.

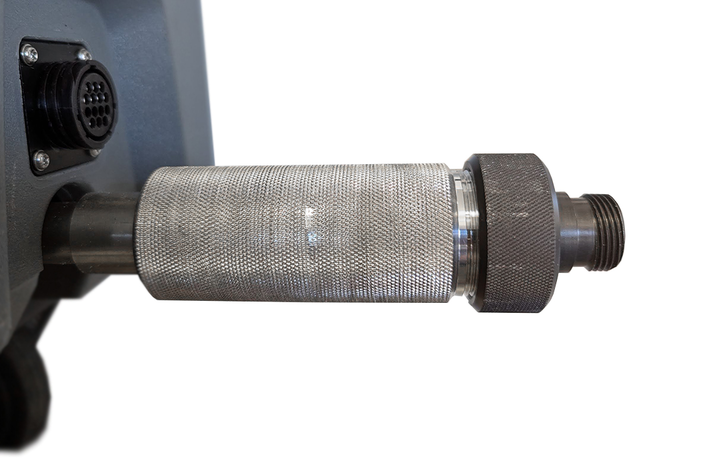

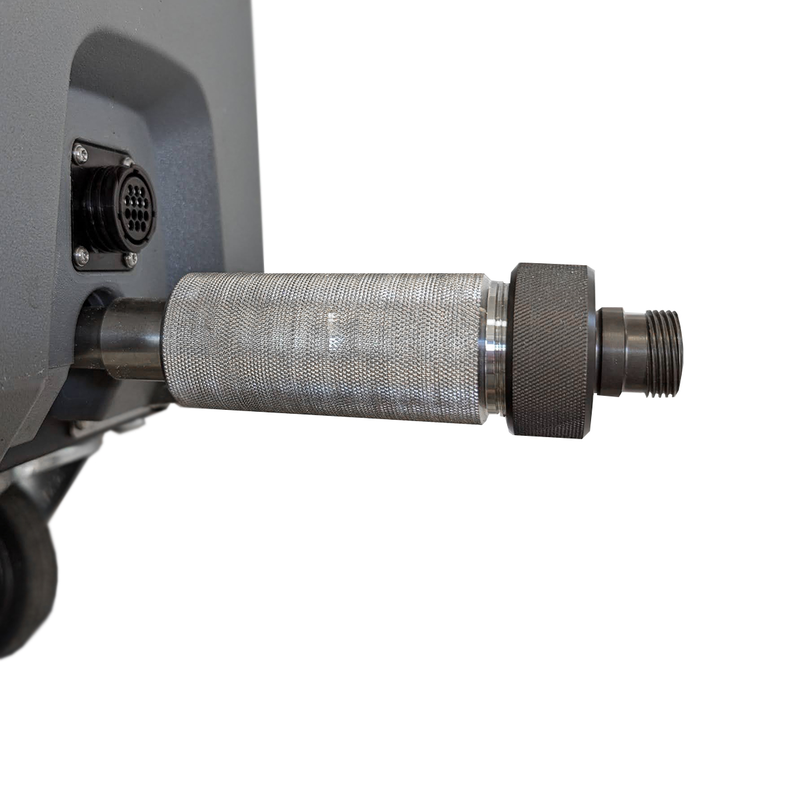

Atornille el codificador a mano en la conexión de la manguera de hielo seco.

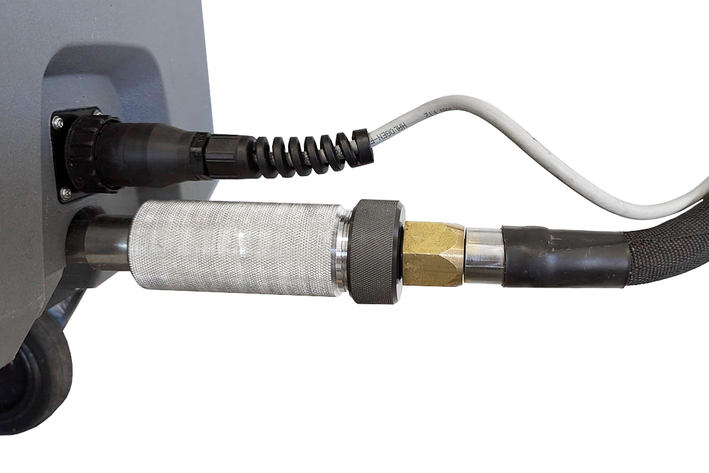

Enrosque la manguera de hielo seco en el Scrambler.
Establezca la conexión eléctrica.
Ponga en marcha el equipo y compruebe si se ha seleccionado correctamente el tamaño del pélet.
El montaje ha finalizado. Si el tamaño de los pélets no es adecuado para el uso previsto, ajústelo como se indica a continuación.
Ajuste del tamaño del pélet
PRECAUCIÓN
Peligro de lesiones por superficies calientes
Los componentes fríos del equipo pueden provocar quemaduras en la piel
Antes de retirar el codificador, deje que el equipo se enfríe lo suficienteQuite el codificador.

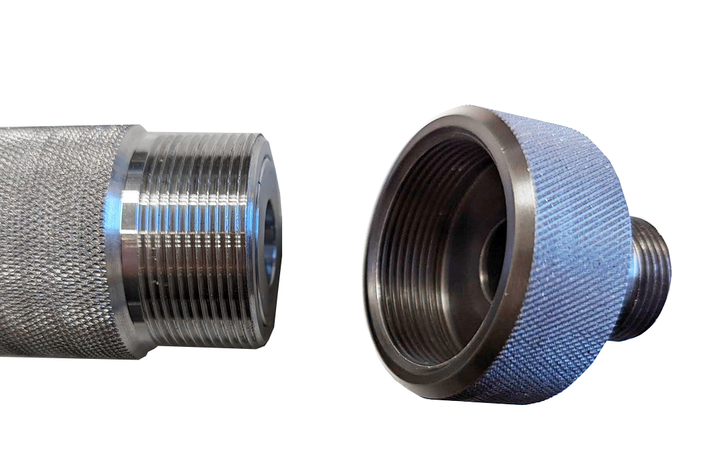

Retire la tapa de la carcasa.
Retire los dos manguitos de sujeción de la rejilla perforada de la carcasa.
Retire la rejilla perforada y vuelva a colocarla.

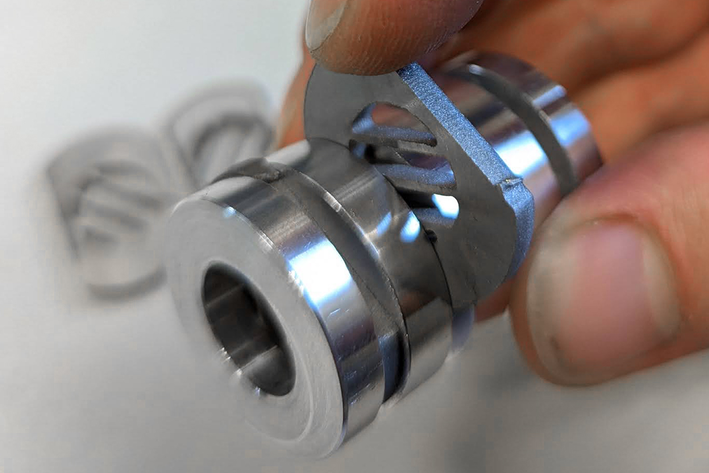

Inserte la rejilla perforada en los manguitos de montaje en el orden deseado.

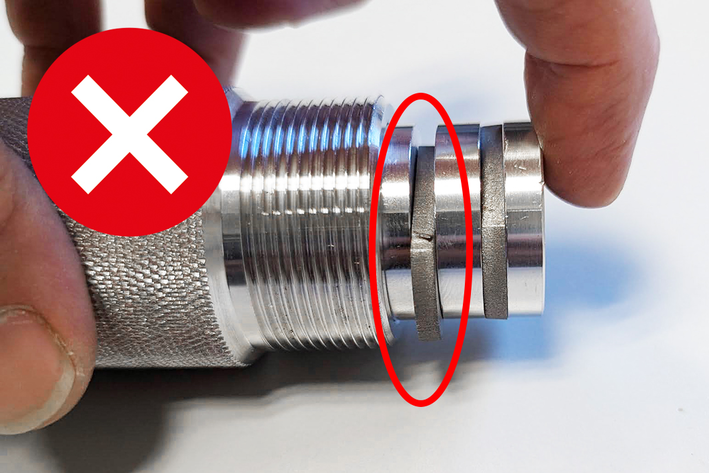

Al insertarla, asegúrese de que la rejilla perforada quede enrasada con el manguito de montaje en la curvatura.
Una vez insertadas todas las rejillas perforadas, introduzca los manguitos de montaje en la carcasa.

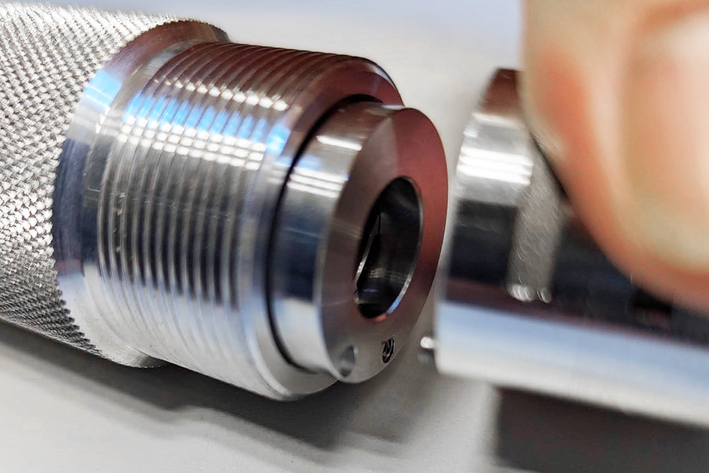

En primer lugar, inserte el manguito de montaje con el orificio en la carcasa.
A continuación, inserte el otro manguito de montaje en la carcasa. Inserte el tornillo prisionero en el orificio.
Cuando los manguitos de montaje estén correctamente insertados, vuelva a atornillar la tapa de la carcasa.
Monte el Scrambler en el equipo (véase el capítulo "Montaje del Scrambler en el equipo").
Nota

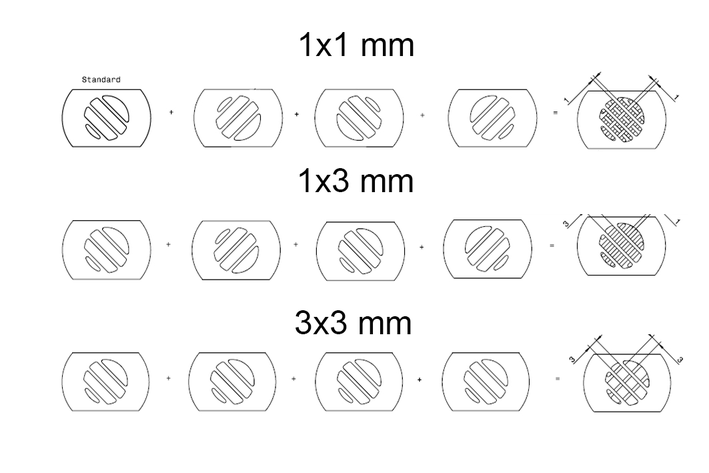

La disposición de las rejillas perforadas determina el tamaño del pélet. Son posibles las siguientes combinaciones:
Nota
Las 8 rejillas perforadas deben estar siempre insertadas para evitar fallos de funcionamiento.
Nota

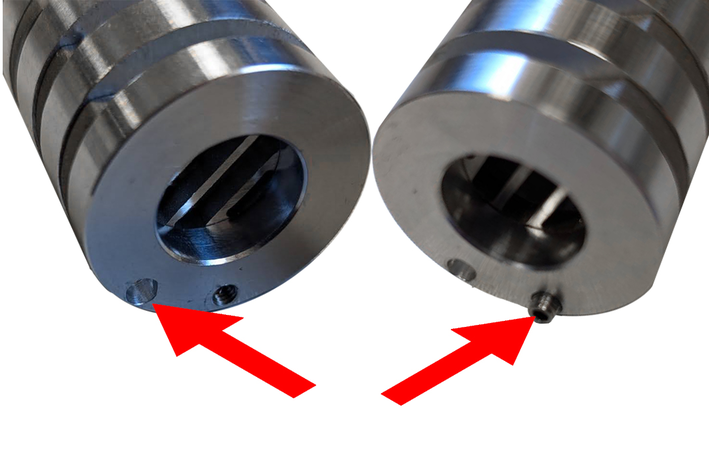

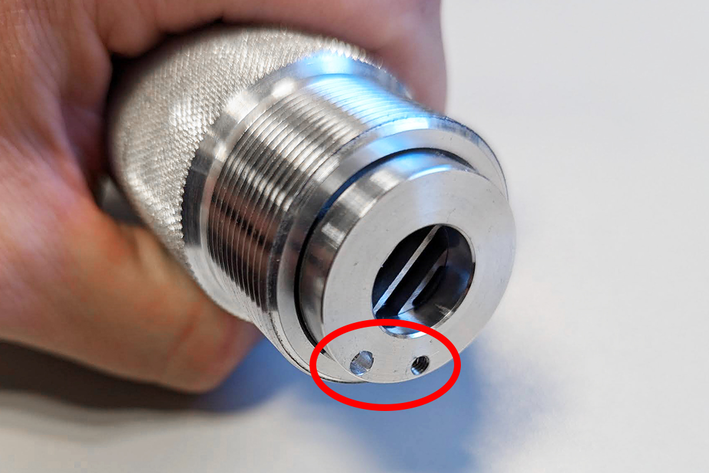

Los manguitos de montaje están equipados con una ayuda de montaje.
Los dos manguitos de montaje se giran 45° entre sí. Para garantizarlo, un manguito de montaje tiene un tornillo prisionero encolado y el otro, un orificio. Cuando ambos se insertan entre sí, los manguitos quedan correctamente alineados.
Nota

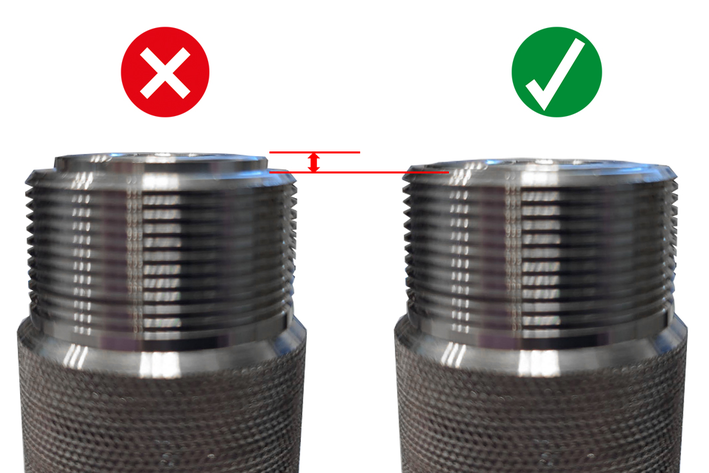

Si los manguitos de montaje están correctamente colocados, la superficie del manguito queda plana con el borde de la carcasa.
